5 крупнейших прорывов в области технологий: новые чипы изменят компьютеры

Лазерные чипы, гибкие печатные схемы, мемристоры и другие чудеса техники уже совсем рядом! Представьте себе мир, в котором электронные устройства заряжают себя сами, музыкальные плееры, способные проиграть всю вашу аудиоколлекцию, самовосстанавливающиеся батареи и чипы, изменяющие свои возможности «на лету». Судя по тому, над чем сегодня работают американские исследовательские лаборатории, все это не только возможно, но и перспективно.

11.11.2011
08:00

Лазерные чипы, гибкие печатные схемы, мемристоры и другие чудеса техники уже совсем рядом! Представьте себе мир, в котором электронные устройства заряжают себя сами, музыкальные плееры, способные проиграть всю вашу аудиоколлекцию, самовосстанавливающиеся батареи и чипы, изменяющие свои возможности «на лету». Судя по тому, над чем сегодня работают американские исследовательские лаборатории, все это не только возможно, но и перспективно.

«Следующие пять лет станут действительно впечатляющим периодом в развитии электроники, — говорит Дэвид Сейлер (David Seiler), глава подразделения полупроводниковой электроники коммерческого отдела Национального института Стандартов и Технологий (National Institute of Standards and Technology, NIST) в Гейтерсберге, штат Мерилэнд. – Множество вещей, которые сегодня кажутся далекой фантастикой, получат повсеместное распространение».

Итак, вы готовы начать путешествие в будущее электроники? Многие из идей, о которых мы расскажем сегодня, могут выглядеть фантастически, некоторые покажутся лишенными здравого смысла, но все их объединяет то, что они уже были опробованы в лабораториях и имеют все шансы превратиться в коммерческие продукты в ближайшие 5 лет.

Основная тема этой статьи – новые разработки в области микропроцессорной техники – от процессоров, передающих данные с помощью лазеров, заменяющих провода, до схем, выполненных на основе новых материалов, которые придут на смену традиционному кремнию. Эти технологии могут стать строительным материалом для множества новых инновационных продуктов, некоторые из которых мы даже не можем себе представить сегодня.

Чипы без проводов: лазерное соединение

При ближайшем рассмотрении можно увидеть, что типичный микропроцессор содержит миллионы тонких проводов, которые тянутся во все направления, соединяя активные элементы. Заглянув под поверхность вы найдете еще раз в пять больше проводов. Юрген Мишель (Jurgen Michel), ученый из Центра микрофотоники при Массачусетском технологическом институте в Кембридже (MIT’s Microphotonics Center in Cambridge), намерен заменить все эти провода импульсами германиевых лазеров, передающих данные с помощью инфракрасного излучения.5 крупнейших прорывов в области технологий: новые чипы изменят компьютеры

«По мере увеличения числа ядер и компонентов в процессорах соединительные провода переполняются данными и становятся слабым каналом связи. Использование фотонов вместо электронов позволяет улучшить ситуацию», — объясняет Мишель.

Перемещая данные со скоростью света, германиевые лазеры способны передавать биты и байты информации в 100 раз быстрее, чем путем перемещения электронов по проводам. Это особенно важно для связи между ядрами процессора и его памятью. Так же, как оптоволоконные линии улучшили эффективность телефонных звонков, использование лазеров в микропроцессорах может поднять обработку данных на небывалые высоты.

Самое приятное, что система Массачусетского технологического института не требует применения внутри процессоров огромного количества тоненьких кабелей. Вместо этого чип содержит множество скрытых туннелей и полостей, по которым перемещаются световые импульсы, а крошечные зеркала и сенсоры передают и интерпретируют данные.

Сочетание традиционной кремниевой электроники с оптическими компонентами, известное как кремниевая фотоника, может сделать компьютеры более экологичными – дружественными для окружающей среды. И все потому, что лазеры потребляют меньше энергии, чем провода, и излучают меньше тепла в окружающее пространство.

«Оптоэлектроника – это настоящий святой Грааль, — говорит Сейлер. – Она позволяет расширить возможности электроники и предоставляет при этом отличный способ снизить энергопотребление, поскольку не содержит проводов, которые являются настоящими теплорадиаторами для окружающего пространства».

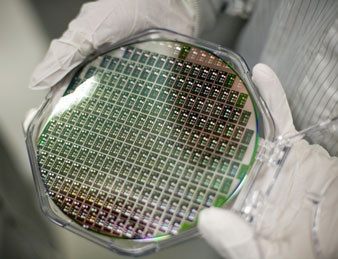

В феврале 2010 года Мишель и его коллеги, Лайонел Кимерлинг (Lionel Kimerling) и Джифенг Лиу (Jifeng Liu), успешно создали и протестировали действующую схему, использующую для передачи данных встроенный германиевый лазер. В новом чипе была достигнута скорость передачи данных свыше 1 ТБ/с, что на два порядка быстрее, чем позволяют лучшие современные чипы с проводными соединениями.

Новый чип был создан с использованием современных технологий производства полупроводников с некоторыми дополнениями, поэтому Мишель считает, что переход к использованию чипов на основе лазерных соединений состоится уже в ближайшие пять лет. Если дальнейшие тесты пройдут успешно, MIT лицензирует технологию производства. Широкое распространение нового типа чипов ожидается к 2015 году.

Более того, к 2015 году ожидается появление компьютеров с 64-ядерными процессорами, ядра которых будут работать независимо и одновременно.

«Соединять их при помощи проводов – тупиковый путь, — говорит Мишель. – Использование германиевого лазера имеет грандиозный потенциал и большое преимущество».

Новейшие схемы: мемристоры

Ваш MP3-плеер переполнен любимыми музыкальными композициями и вы чувствуете себя сродни убийце, удаляя тот или иной трек? В таком случае мемристоры могут прийти как раз вовремя.

Это первые фундаментально новые электронные компоненты после создания в 50-х годах прошлого века кремниевых транзисторов. Мемристоры являются более скоростной, долговечной и потенциально более дешевой альтернативой флэш-памяти. А еще они в два раза более емкие – настоящее раздолье для любителей музыки.

5 крупнейших прорывов в области технологий: новые чипы изменят компьютеры«Если сегодня мы решим пересмотреть технологию производства компьютеров, мы просто обязаны использовать мемристорную память, считает Р. Стенли Уильямс (R. Stanley Williams), ведущий исследователь и глава группы квантовых исследований (Quantum Science Research, QSR) HP Labs в Пало-Альто, Калифорния. – Это фундаментальная структура для будущей электроники».

Мемристор — другими словами, резистор с памятью, — впервые упомянул профессор Калифорнийского университета Леон Чу (Leon Chua) еще в 1971 году. Но мемристорные прототипы HP Labs не демонстрировались публично вплоть до 2008 года.

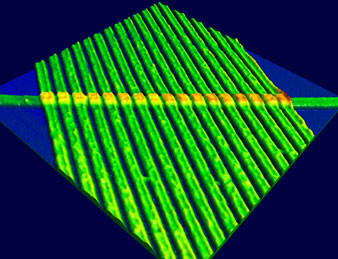

Для создания мемристоров HP использует чередующиеся слои диоксида титана и платины. Под электронным микроскопом они выглядят как серии длинных параллельных выступов. Ниже под прямым углом расположен такой же слой, образуя «кубики» с размерами ячеек 2 х 3 нм.

Ключевой момент состоит в том, что любые два соседних провода можно соединить с электрическим переключателем под поверхностью, создавая ячейку памяти. Изменяя напряжение, прилагаемое к «кубикам», ученые могут открывать и закрывать крошечные электронные переключатели, сохраняя данные, как в традиционных чипах флэш-памяти.

Новый тип памяти получил название ReRAM (Resistive Random Access Memory). Такие чипы не только позволяют сохранить в два раза больше данных, чем флэш, но и работают в 1 000 раз быстрее, а также выдерживают до 1 000 000 циклов перезаписи, по сравнению со 100 000 циклов перезаписи у стандартной флэш-памяти. Кроме того, ReRAM читает и записывает данные на сравнимых скоростях, тогда как флэш-памяти требуется намного больше времени для записи данных, чем для их чтения.

HP и южнокорейская компания Hynix заключили договор о сотрудничестве с целью наладить массовое производство чипов ReRAM, которые смогут найти применения во многих портативных устройствах, таких как мультимедийные плееры. А ведь это означает терабайты музыкальных треков, видео и электронных книг! Первые продукты с новыми чипами памяти ожидают на рынке в 2013 году.

ReRAM также придет на смену динамической оперативной памяти в компьютерах. Поскольку ReRAM энергонезависима, она не будет терять информацию при выключении системы и не будет расходовать электроэнергию, в отличие от DRAM. По мнению Уильямса, грядет эра мгновенной обработки данных. Сегодня пользователи чаще не выключают компьютеры, а отправляют их в спящий режим. Но все равно для «пробуждения» компьютерной технике требуется от нескольких секунд до минуты, и лишь после этого доступ к данным будет восстановлен. Устройства, использующие ReRAM, возвращаются в рабочее состояние мгновенно.

Более того, по словам Уильямса, есть возможность размещать массивы мемристоров внутри чипа один над другим. Это путь к созданию 3D-памяти, которая позволит более рационально использовать пространство внутри чипа, вмещать гораздо больше памяти в одинаковый физический объем.

«Не существует фундаментальных ограничений на количество слоев, которые мы можем произвести, — объясняет Уильямс. – В ближайшие 10 лет мы можем создать чипы с объемом памяти в петабайт». Это миллион гигабайтов памяти, его достаточно для хранения видео высокой четкости, которого хватило бы на год просмотра. При этом размеры самого чипа не превышают размеров человеческого ногтя.

«Память – это только одна из возможностей применения мемристоров, но далеко не единственная. У этой технологии гигантский потенциал», — считает Сейлер.

В ближайшие 20 лет дизайн компьютеров может быть пересмотрен. В 2010 году исследователи из HP обнаружили, что мемристоры можно использовать для логических вычислений, а не только для хранения данных. Это означает, что, теоретически, обе эти функции можно реализовать на одном чипе.

И опять слово Уильямсу: «Один мемристор способен заменить множество схем, что в свою очередь позволит упростить архитектуру, дизайн и работу компьютеров». Например, один мемристор способен заменить шесть транзисторов, используемых для создания статичных ячеек RAM в кэш-памяти процессора.

По мнению Уильямса, мемристорная технология позволит даже создать искусственные нейронные синапсы, способные имитировать работу мозга. Сегодня это лишь отдаленные перспективы, но главное – в принципе возможные.

«Мемристоры имеют все шансы переписать правила электроники», — говорит Супратик Гуха (Supratik Guha), директор департамента физических наук IBM. Однако, по его мнению, технология требует дальнейшего совершенствования. «Они могут иметь потенциал в качестве элементов памяти, — добавляет он. – Но, как и любая другая технология, здесь следует двигать ползком, прежде чем идти и идти, прежде чем бежать».

Другими словами, мемристорные технологии не появятся неожиданно. Пройдет еще много времени, прежде чем мемристоры станут столь же широко распространенными, как DRAM или флэш-память.

Изменяемые чипы: программируемые слои

От самых скоростных процессоров к самым миниатюрным модулям памяти. Почти все чипы, используемые в современной электронике, имеют одну общую черту: их активные элементы находятся в верхних 1-2% слоя кремния, из которого он сделан.

В ближайшие несколько лет ситуация изменится, так как производители будут стараться втиснуть в вертикальные слои как можно больше компонент. Некоторые производители, такие как Intel, используют технологии склеивания отдельных чипов, а ученые из Университета Рочестера создают многослойные 3D-структуры внутри чипов. Оба подхода являются очень сложными и дорогими.

Вот если бы можно было заставить чипы перестраивать свою схему «по требованию», чтобы иметь несколько слоев активных элементов. Эта идея была воплощена в технологии Spacetime от Tabula и нашла применение в архитектуре чипов ABAX.

Вместо того, чтобы намертво впечатывать в кремний несколько слоев постоянных компонент, ABAX использует перепрограммируемые схемы, которые могут изменять функции в зависимости от требований пользователя. Сегодняшние чипы производителя содержат 8 разных слоев, свойства которых можно изменить в мгновение ока.5 крупнейших прорывов в области технологий: новые чипы изменят компьютеры

«Это выглядит примерно как супермаркет с восемью этажами, — объясняет Стив Тиг (Steve Tieg), глава по технологиям компании Tabula. – Чтобы перемещаться между этажами вы пользуетесь эскалатором». Но вместо того, чтобы создавать восемь отдельных физических этажей с собственной структурой и ассортиментом товаров, Tabula продемонстрировала способ создать единый слой (или этаж), который можно переконфигурировать в зависимости от задач.

«Это можно сравнить с тем, как если бы пока покупатель находится на эскалаторе, кто-то перестраивал бы этаж, чтобы создать нужный уровень с нужными продуктами, — добавляет Тиг. – Обстановка за пределами эскалатора выглядит так, будто покупатель находится на восьмом этаже, но на самом деле этаж один, просто изменившийся в соответствии с его потребностями».

Перепрограммирование чипа в рабочее состояние занимает всего 80 пикосекунд, в 1000 раз быстрее цикла вычислений обычного чипа. Таким образом, слои меняются практически «на лету», пока чип находится в ожидании следующей цепочки команд.

Таким образом, чипы ABAX позволяют сделать больше с меньшими затратами. Сделанные с использованием традиционной технологии производства полупроводников, чипы Tabula ABAX обходятся производителю примерно в ту же сумму, что и производство обычных чипов. Данный дизайн по-прежнему использует только верхние слои чипа, но один слой выполняет функции восьми различных чипов. По словам Тига, технология позволяет увеличить плотность схем в два раза, а память и пропускную способность видео – в 3.5 раза.

Сегодня Tabula сконцентрировала усилия на производстве чипов для специальных целей. Такие чипы – настоящие «рабочие лошадки» нашего времени. Они находят применение, например, в беспроводных маршрутизаторах или оборудовании для вышек сотовой связи.

В дальнейших планах Tabula – наладить производство чипов для популярных электронных устройств – цифровых камер, игровых консолей, а быть может даже и для полноценных компьютеров. Текущий 8-слойный дизайн чипов уже запущен в массовое производство, и сейчас Tabula работает над созданием 12-слойной версии с перспективой увеличения количества слоев до 20.

«Не существует ограничения на количество слоев, которые мы могли бы интегрировать», — отметил Тиг.

От сажи к схемам: графены

На протяжении последних 45 лет количество транзисторов в кремниевых процессорах компьютеров удваивалось каждые два года, доказав, что закон Мура работает так же надежно, как и закон тяготения. По мере того, как активные элементы чипов становились все меньше и дешевле для производства, в конечные устройства их можно было «втиснуть» во все возрастающих количествах, что в свою очередь увеличивало сложность, возможности и… энергопотребление электроники.

Но на самом деле такой путь оказался тупиковым. Ученые пытались поместить в кремниевый чип еще больше транзисторов, но примерно с размеров в 14 нм начались трудности с дальнейшей миниатюризацией элементов. 14 нм – это размер двух молекул гемоглобина в нашей крови или около одной тысячной размера гранулы тальковой пудры.

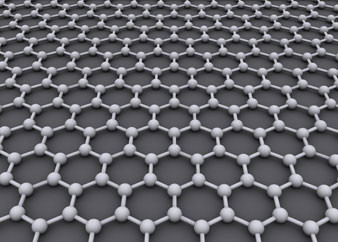

Вещество под названием графен вдохнуло новую жизнь в закон Мура, доказанный кремниевыми технологиями. Графен представляет собой слой атомов углерода, выстроенных в виде шестиугольных ячеек. Толщина такого слоя – 1 атом. Под электронным микроскопом графен очень похож на соты.

5 крупнейших прорывов в области технологий: новые чипы изменят компьютеры«Он не только странно выглядит, но и обладает необычными свойствами, — говорит Вольт де Гир (Walt de Heer) заведующий нанолабораторией Технологического института Джорджии. – Графен – уникальный материал будущего. Он скоростной, потребляющий мало энергии и из него можно делать самые миниатюрные элементы. Его возможности превосходят кремний, он делает то, что не под силу кремнию. Именно за ним будущее электроники».

Исследователи в области полупроводников экспериментировали с графеном еще с 70-х годов прошлого века. Но до недавнего времени им не удавалось создать ультратонкие слои графеновых шестиугольников. Ученые из Манчестерского университета Андре Гейм (Andre Geim) и Константин Новоселов успешно создали первые графеновые слои в 2004 году (за это и другие достижения в исследовании графенов в 2010 году они были удостоены Нобелевской премии). После этого графеновые технологии начали быстро развиваться.

В начале 2011 года группа де Гира создала графеновые провода – первый большой шаг на пути к созданию микрочипов. Толщины провода около 10 нм удалось добиться путем эпитаксии – наращивания чистого графена на кремниевой основе. (Эпитаксия – процесс наращивания тонкого слоя кристалла на подложке из другого кристалла (субстрате), так что наращиваемый слой повторяет структуру субстрата).

В конце концов, ученым удалось получить электронные структуры, имеющие толщину 1 нм и намного более скоростные, чем кремний. По прогнозам ученых, использование графенов позволит создать процессоры с частотой, измеряемой в терагерцах – это в 20 раз быстрее, чем быстродействие современным кремниевых процессоров.

В следующем году ученые Технологического института Джорджии надеются завершить создание прототипа чипа со встроенным графеном и протестировать возможности использования уникальных свойств этого материала для создания микросхем.

Ученые из IBM создали экспериментальные транзисторы и интегральные схемы на основе графенов, используя стандартные технологии производства полупроводников. По их словам – это можно считать первым шагом на пути к использованию графенов в промышленных масштабах.

«Эта область имеет огромный потенциал, — говорит директор департамента физических наук IBM Супратик Гуха. – Графены найдут применение в военной промышленности и в беспроводных технологиях, кроме того, их можно будет интегрировать с кремнием. Сегодня нужно хорошо потрудиться, чтобы продемонстрировать возможности создания схем усилителей с интегрированными в них высококачественными активными элементами из графена».

По прогнозам, первые продукты, использующие графены, появятся в 2013 году. Поэтому ожидать появления в ближайшее время супер-скоростных ноутбуков с графеновыми процессорами пока преждевременно. Если такая техника и появится, она будет слишком дорогой и сможет найти применение лишь в тех областях, где цена не имеет значения по сравнению с высокими скоростями и низким энергопотреблением.

Также и привычные нам интегральные схемы когда-то были «дорогим удовольствием» и применялись лишь в военной промышленности и для других особых целей. История в этой области такова, что многие вещи являются в мир дорогими и недоступными, а затем становятся дешевыми и общераспространенными. Графены имеют огромный потенциал, предполагается, что они могут стать общедоступными уже в ближайшие 10 лет.

Печатные схемы: бюджетные чипы

Стандартная технология производства полупроводников включает целый ряд сложных этапов, которые проводятся в абсолютно чистом помещении, где нет разрушительной для электроники пыли и загрязняющих веществ. Компания Xerox применяет более простой и дешевый способ производства электроники путем печати схем на пластиковой основе. Технологический процесс подразумевает использование оборудования, которое может стоить тысячи долларов, но не миллиарды, необходимые для развертывания традиционного завода для производства процессоров.

5 крупнейших прорывов в области технологий: новые чипы изменят компьютеры«Обычные электронные элементы – быстрые, маленькие и дорогие, — говорит Дженифер Эрнст (Jennifer Ernst), бывший директор по развитию бизнеса лаборатории Xerox PARC в Пало-Альто, Калифорния. — Печатая их непосредственно на пластик, PARC делает электронные элементы медленными, большими и дешевыми».

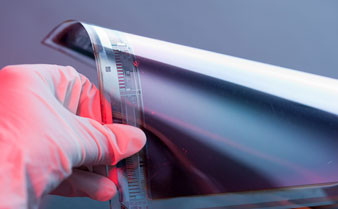

Технологический процесс печатания схем, разработанный PARC, требует немногим больших усилий, чем, например, распечатка обычной картинки. Все, что для этого нужно – специальные материалы, вроде серебряных чернил, а сама схема наносится на гибкие полиэтиленовые пластины, а не на хрупкий кремний. В принципе, конечный продукт даже сложно назвать чипом.

Адаптация различных технологий печати, включая впрыскивание чернил, штамповку и трафаретную печать, PARC производит усилители, батареи и переключатели намного менее дорогие, чем произведенные традиционным способом. А недавно компании удалось наладить производство 20-разрядной памяти и контроллеров, которые появятся в продаже уже в следующем году.

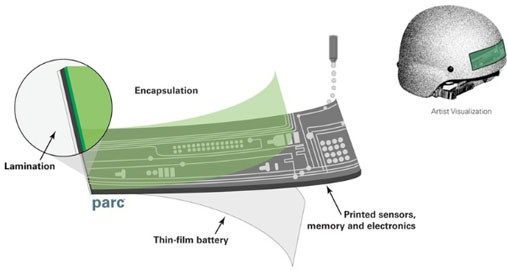

Другой интересный проект на основе печатных схем – детектор взрывов, который PARC разработала для Управления перспективного планирования оборонных научно-исследовательских работ США (U.S. Defense Advanced Research Projects Agency, DARPA). Гибкие печатные схемы встраиваются в военные каски, где новые сенсоры измеряют давление, мощность звука, ускорение и освещенность в условиях боевых действий.

Проведя неделю на передовой, солдат возвращается и сдает каску в специальную лабораторию, где полученные данные тщательно анализируются, и врачи делают вывод о возможности наличия травм головного мозга. Такие датчики хорошо выполняют свою работу, а стоят менее $1 по сравнению с $7, в которые обходится один традиционный сенсор.

Конечно же, печатные схемы и близко не способны конкурировать с кремнием, когда речь идет о быстродействии или возможности «упаковать» в малый объем миллиарды транзисторов. Но существует много областей применения, где стоимость гораздо важнее быстродействия. А в начале 2012 года печатные схемы начнут применять в игрушках и электронных играх, требующих простейшей обработки данных – например, синтезаторах речи, а также для управления подушками безопасности в автомобилях.

5 крупнейших прорывов в области технологий: новые чипы изменят компьютерыА уже к 2015 году печатные схемы можно будет найти и в других электронных продуктах – гибких ридерах электронных книг, которые можно будет сворачивать в трубочку наподобие бумажных журналов или для производства одежды из специальных тканей с солнечными элементами, с помощью которой можно будет подзаряжать мобильный телефон или музыкальный плеер.

По прогнозам аналитической фирмы IDTechEx, объемы продаж гибких печатных схем возрастут с $1 млрд в 2010 до $45 млрд в 2016 году. Они найдут применение в широком спектре устройств.
