RTX 4090: точка невозврата. История неудачного ремонта

Недавно мы рассматривали две успешные попытки ремонта: «мертвая» RTX 5090 и «мертвая» RX 7800 XT были воскрешены из кремниевой могилы. Однако не менее важно увидеть и другую сторону медали — что происходит, когда ремонт не удается? Что, если карта обречена и не подлежит починке? Именно это и произошло в последнем случае у Northwest Repair, где особенная RTX 4090 оказалась «мертвее» и была погребена глубже, чем предполагалось изначально.

Сильно модифицированная RTX 4090 с редкой печатной платой на 48 ГБ памяти оказалась на столе у Тони благодаря клиенту, который уже пытался починить ее самостоятельно, применив брутальную инъекцию напряжения в 21 вольт и 21 ампер. Спойлер: ничем хорошим это не закончилось. Это была не стандартная карта; эта кастомная плата имела вдвое больше памяти, чем стандартная RTX 4090, но со всеми рисками плохого охлаждения и дешевых компонентов питания. Позже Тони назвал карты на 48 ГБ ненадежными из-за событий, которые развернулись дальше.

Видео от DGL.RU

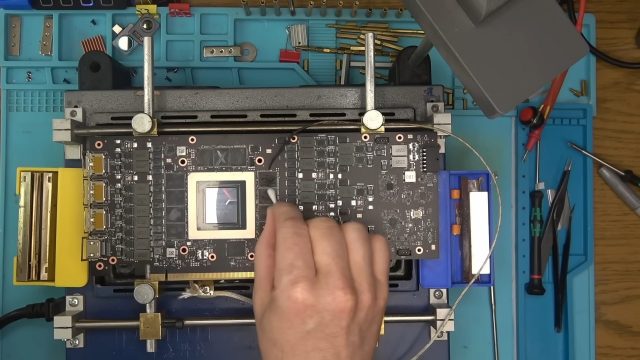

При разборке первое, что бросилось в глаза, — это ужасное охлаждение задних чипов памяти, которые удерживались хлипким кронштейном, мало способствовавшим поддержанию температуры в норме. Кабели вентиляторов были пережаты, что говорило о небрежном обращении или предыдущих грубых попытках ремонта. Проверка мультиметром выявила короткое замыкание на 12-вольтовой линии питания и на 1,8- и 1,2-вольтовых линиях памяти. По сути, эта плата была «прожарена» (в прямом смысле).

Тепловизионное изображение и осторожная подача низкого напряжения прояснили картину, поскольку один чип памяти буквально светился под напряжением — верный признак того, что он сгорел. Сам графический процессор также показывал горячие точки, что указывало на наличие внутренних коротких замыканий. Дальнейшее исследование техником выявило настоящего виновника — вышедший из строя MOSFET-драйвер в понижающем преобразователе. Вместо того чтобы понижать 12 вольт до более низких напряжений для памяти, он замкнулся и подал все 12 вольт прямо на память, поджарив несколько чипов и повредив ядро.

Удаление неисправного MOSFET устранило короткое замыкание на 12-вольтовой линии, но линия памяти осталась замкнутой. Отпайка пары чипов памяти не помогла, так как сгорели и другие, а ядро, вероятно, тоже было повреждено. Дальнейшая подача напряжения подтвердила худшее — карта не подлежала ремонту.

В исправной видеокарте питание от слота PCIe и разъемов сначала проходит через набор MOSFET и индукторов, которые понижают напряжение до безопасных уровней для каждой части платы — более низкие напряжения для памяти, разные линии для ядра ГП. Затем ядро ГП обрабатывает данные с вашего ПК и отправляет инструкции чипам памяти, которые хранят и передают необходимые текстуры, кадры и вычислительные данные в реальном времени. Если MOSFET выходит из строя, этот хрупкий баланс нарушается, и подача 12 вольт напрямую на компоненты, рассчитанные всего на 1 или 1,8 вольта, может мгновенно их уничтожить.

В итоге эта карта отправилась на свалку. Ее починка потребовала бы замены MOSFET, нескольких чипов памяти и ядра ГП — проект, осуществимый только в специализированных лабораториях и по цене, близкой к новой карте. Это была поучительная история об опасностях высоковольтных инъекций и кастомных модов с некачественными компонентами. В лучшем случае, она станет донором запчастей — дорогой урок того, почему выход за пределы возможностей аппаратного обеспечения редко окупается.

Обычно мы освещаем только успешные ремонты, но это поучительная история о том, когда стоит остановиться. Карту можно было бы воскресить, если бы она не подверглась таким экстремальным модификациям. Циклы нагрева, вероятно, еще больше деформировали печатную плату, полностью уничтожив любые шансы на восстановление. Важно помнить, что вмешательство в дорогие компоненты может стоить гораздо больше, чем просто базовая стоимость самого оборудования.
