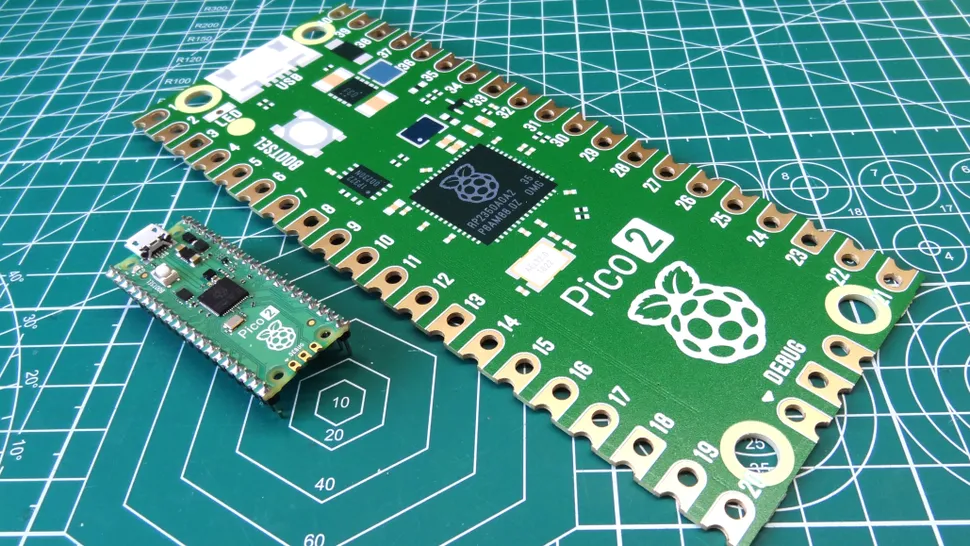

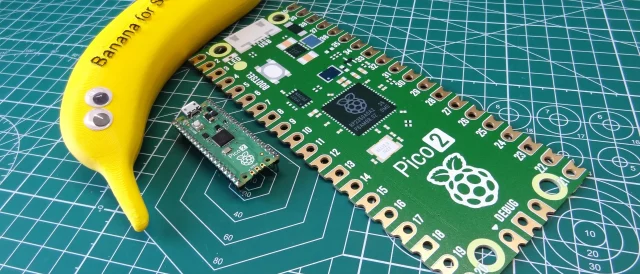

Из новейшего и самого маленького Raspberry Pi мы сделали самый большой! Да, Pimoroni Pico Jumbo — не самое удачное название. Pico Jumbo «Мегаконтроллер» (отсылка к микроконтроллеру) в 3,5 раза больше обычного Raspberry Pi Pico 2 и стоит 1900 рублей. Это не просто комедийный реквизит. Это образовательный инструмент, который можно использовать для создания схем с участием юных разработчиков, а также для отладки схем в классе благодаря крупным компонентам и электронике. Вместо паяльных штифтов дети могут использовать съёмные зажимы типа «крокодил».

Но разве это только для шутки? Можно ли использовать это в проекте и нужно ли? Давайте выясним.

Технические характеристики Pimoroni Pico Jumbo

Дизайн Pico Jumbo

1 из 4

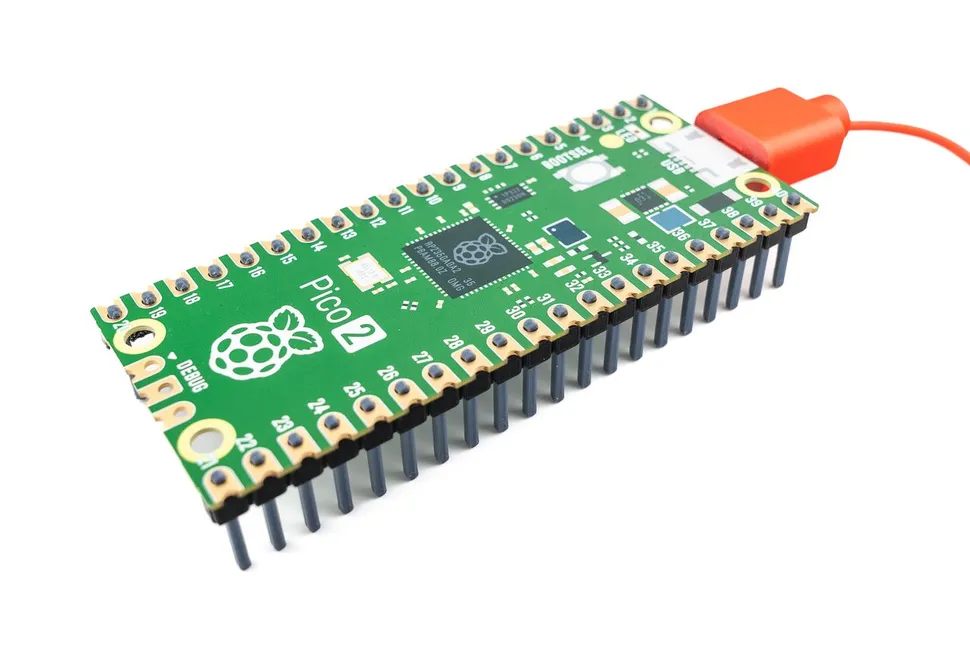

Печатная плата выполнена в оригинальном форм-факторе Raspberry Pi Pico 2 (используется с разрешения Raspberry Pi), а на «передней» стороне платы нанесена полноцветная шелкография Raspberry Pi Pico 2. На задней стороне размещена электроника. В верхней центральной части платы находится Raspberry Pi Pico 2 с поверхностным монтажом. Компоновка Pico 2 (а также более старых моделей Pico и Pico W) позволяет использовать готовые Pico 2. Если Pico 2 W (с Wi-Fi) будет иметь тот же форм-фактор, что и предыдущая модель, то мы, без сомнения, увидим Pico 2W Jumbo.

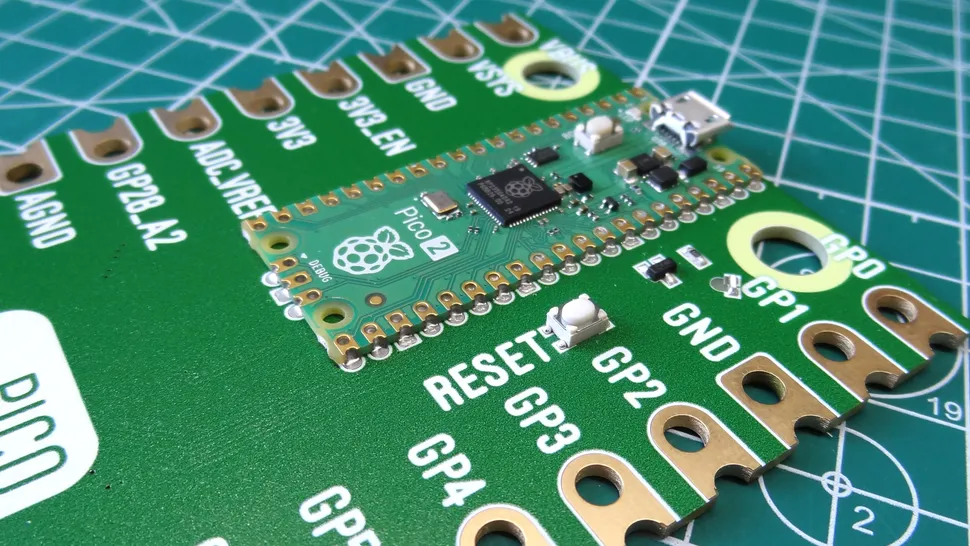

У Pico Jumbo есть встроенная кнопка сброса, которую можно использовать вместе с кнопкой BOOTSEL на Pico 2, чтобы перевести Pico 2 в режим загрузчика и подготовить его к установке новой прошивки. Следующая примечательная особенность — контакты GPIO. Да, они тоже до смешного большие, и на то есть причина. Теперь они совместимы с зажимами Croc и винтами M3 / M3,5. Теперь мы можем быстро соединять детали с помощью крокодильчиков, а у Pimoroni есть набор за 3000 рублей, в котором много компонентов для проектов.

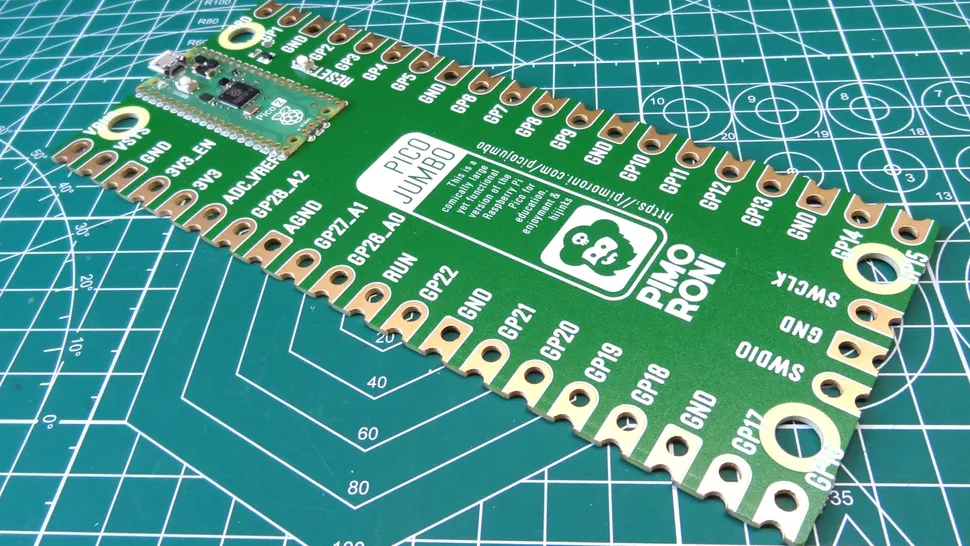

Распиновка GPIO чётко обозначена. На «передней» стороне платы указаны физические контакты, а на обратной — карта контактов Broadcom, на которой показаны напряжения, контакты заземления и аналоговые контакты. Также есть распиновка для программных отладочных контактов SWD.

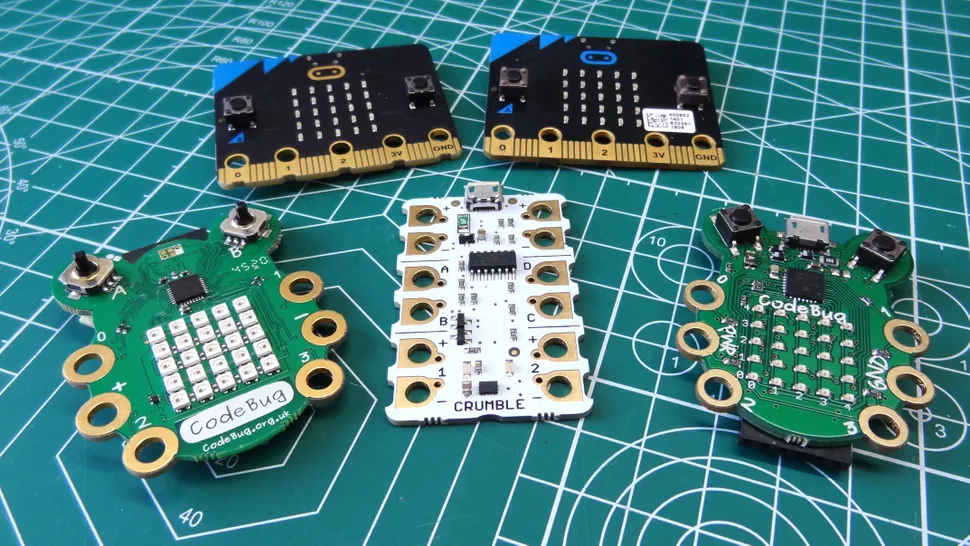

Использование крокодильчиков с платами микроконтроллеров не является чем-то новым. Впервые я столкнулся с ними в Codebug, затем в micro:bit, а потом в Crumble от Redfern Electronics. Все эти платы предназначены для образовательных целей и юных хакеров. Однако с помощью Pico Jumbo компания Pimoroni делает крошечный микроконтроллер более заметным.

Использование Pico Jumbo

По сути, это Raspberry Pi Pico 2, а значит, он работает так же. Нам просто нужны крокодильчики и совместимые компоненты. Питание и передача данных осуществляются напрямую через порт micro USB Pico 2. Кастеллации, припаянные к Pico Jumbo, обеспечивают доступ к GPIO.

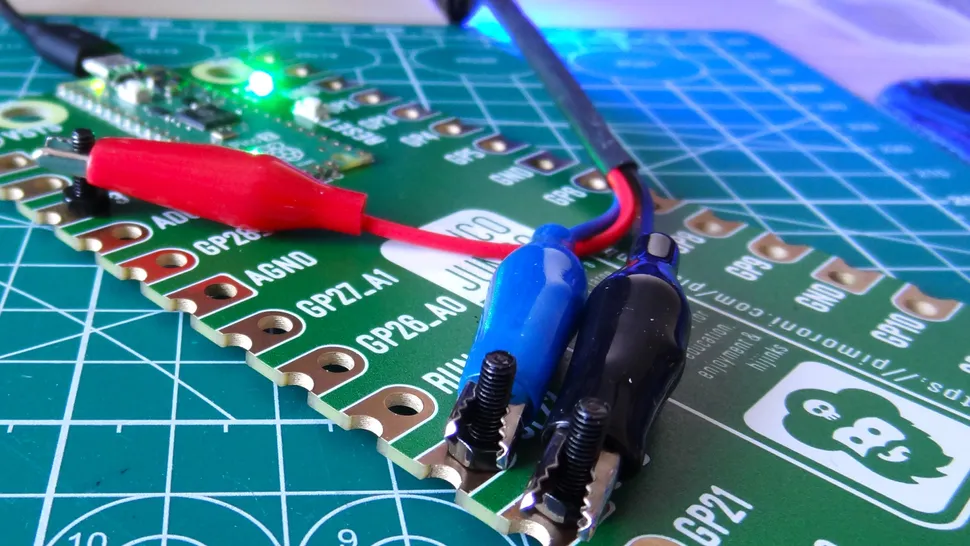

Многие предпочтут использовать крокодильчики, но для полупостоянной фиксации компонентов можно использовать винты с потайной головкой M3/M3,5 и кольцевые клеммы. Я делал это с помощью BBC micro:bit в 2016 году (да, винты слишком большие, но это всё, что было у меня под рукой.) Это работает на удивление хорошо как в механическом, так и в электрическом плане. Только не затягивайте винты слишком сильно, так как винты с потайной головкой предназначены для того, чтобы раздвигать материалы. Винты с полукруглой головкой подойдут лучше, но следите за их диаметром, чтобы не выйти за пределы конкретного контакта GPIO.

Так зачем же нам нужен такой огромный Pico 2? Всё сводится к образованию. Наличие большого «демонстрационного» устройства означает, что учащиеся могут видеть, где выполняются соединения, что позволяет преподавателю помогать учащимся устранять неполадки без необходимости в оптическом усилении.

Нескольких таких наборов в классе будет достаточно, чтобы помочь любознательным ученикам освоить новые навыки. Когда они освоятся, можно будет перейти на Raspberry Pi Pico 2 меньшего размера.

3D-печать для Pico Jumbo

Вам нужен косметический, нефункциональный разъем GPIO для вашего Pico Jumbo? Или увеличенный «микро» USB-разъем? Вы можете напечатать их на 3D-принтере благодаря работе Алекса Макинтайра. Все, что вам нужно, — это один из лучших бюджетных 3D-принтеров (или приемлемый вариант) и несколько лучших нитей для 3D-печати, чтобы воплотить свою мечту в реальность. Разъем GPIO не будет токопроводящим, поэтому вы не сможете использовать его с макетной платой размером с клоуна. Если только вы не напечатаете контакты из токопроводящей нити.

Для кого предназначен Pico Jumbo?

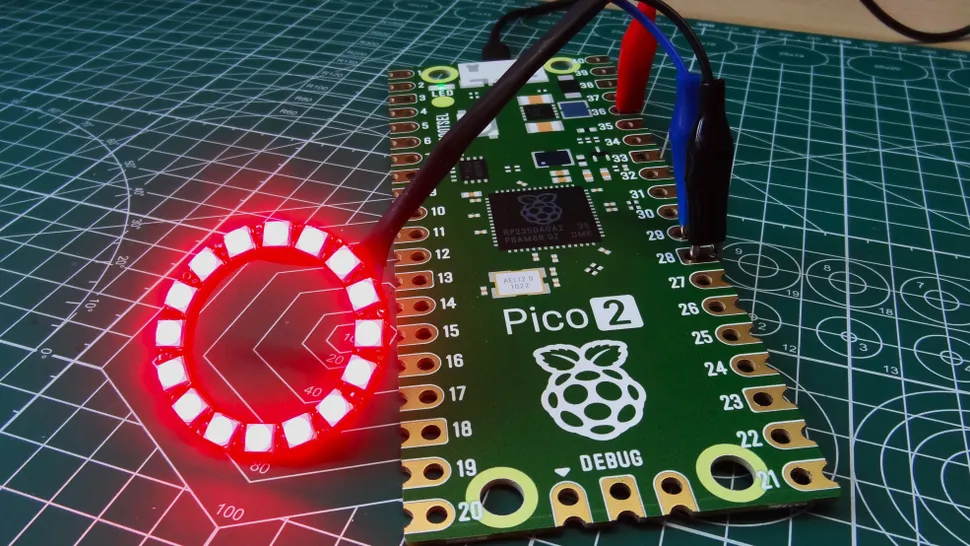

Этот продукт понравится преподавателям (как формального, так и неформального образования), а также тем из нас, кто любит микроконтроллеры смехотворно больших размеров, подключённые странным и необычным образом. Pico Jumbo станет отличным способом продемонстрировать Raspberry Pi Pico 2 на торговой площадке или в качестве носимого устройства с множеством мигающих лампочек.

Итог

Pico Jumbo от Pimoroni — это забавная, но в то же время практичная штука, которая может быть полезна для обучения и продвижения. Этот Pico 2 подойдёт не всем. Если вам нужен Pico 2 за 500 рублей, купите его. Если вам нужен реквизит для отладки, обсуждения и, возможно, продвижения на выставках, то вам нужен этот смехотворно большой мегаконтроллер.
