Плюсы и минусы Artisan для мастерской

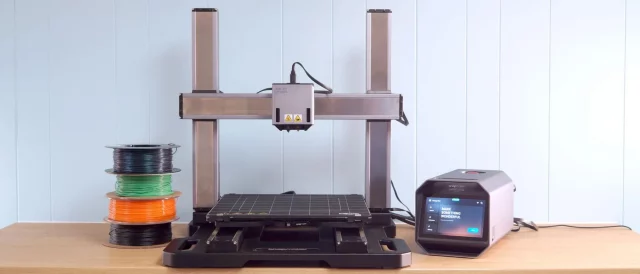

Snapmaker Artisan 3-в-1 — это машина, способная выполнять крупномасштабную 3D-печать, резьбу и лазерную гравировку. Она значительно усовершенствована по сравнению со своим предшественником, Snapmaker 2.0, и имеет больший объем печати, более высокую скорость и быстросъемные модули, которые устанавливаются за считанные минуты. Она оснащена прямым приводом и интересным двойным хотэндом — двумя экструдерами, которые используют одну инструментальную головку.

Другие функции премиум-класса — скоростные линейные направляющие по осям X и Y, традиционная двойная ось Z для устойчивости, двусторонняя монтажная панель из стекла с покрытием PEI и встроенный Wi-Fi. Мощность лазерного модуля была увеличена до 10 Вт, что позволяет выполнять гравировку и резку материалов толщиной до 8 мм. Инструментальная головка с ЧПУ также была увеличена до 200 Вт при 18 000 оборотах в минуту.

Artisan поставляется с вентилируемым корпусом, устойчивым к воздействию лазера, что делает его более безопасным для использования в открытых мастерских, где могут находиться люди или домашние животные. Корпус также предотвращает попадание пыли и сохраняет тепло в камере для использования материалов инженерного класса.

Он довольно дорогой, его розничная цена составляет 290 тыс. рублей, но он отлично справляется со всеми тремя режимами, что делает его достойным внимания. Несмотря на то, что он занимает много места — нам пришлось построить новый стол, чтобы разместить этот станок в нашей мастерской, — он по-прежнему экономит место для любого мастера, который хочет печатать, гравировать и вырезать. Благодаря продуманной конструкции этот принтер является не только одним из лучших 3D-принтеров, но и одним из лучших лазерных резаков и граверов, которые мы видели. Это отличный выбор для тех, кому нужны все его возможности и кто может позволить себе его высокую цену.

Технические характеристики

Snapmaker Artisan: комплектация

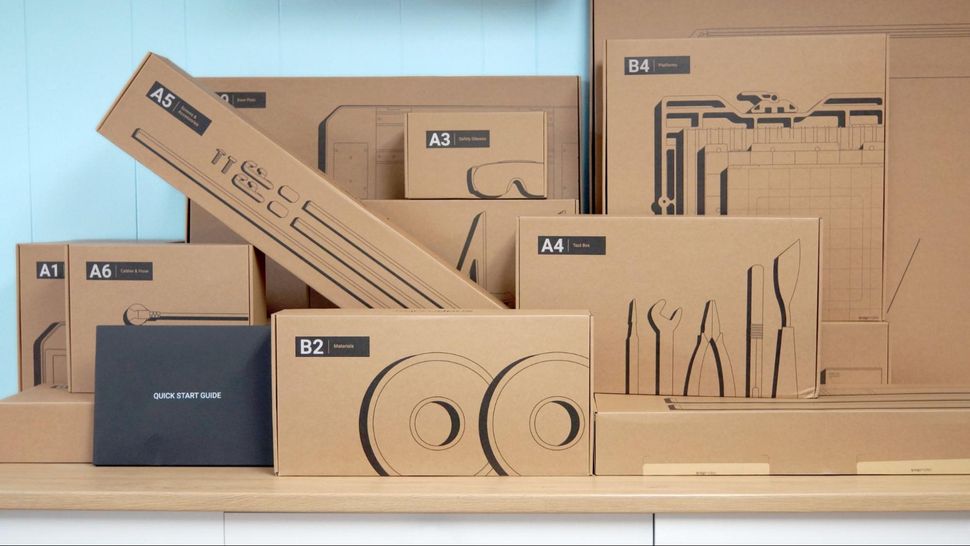

Распаковывать Snapmaker Artisan лучше всего ближе к дате переработки, так как множество коробок заполнят любой мусорный контейнер. Роскошная упаковка аккуратная и с понятными этикетками.

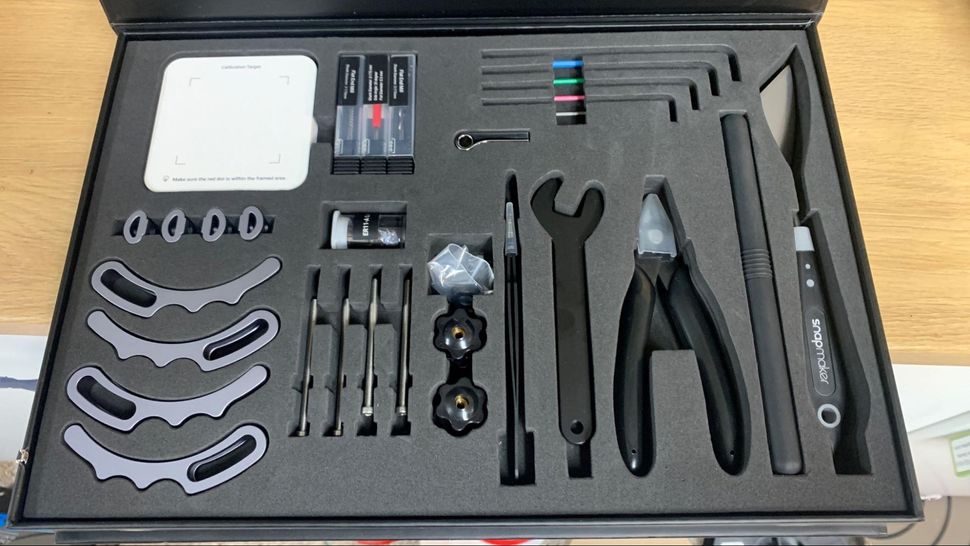

В комплект Artisan входит всё необходимое для сборки и настройки принтера. Вы получаете многоразовую коробку с инструментами для сборки и обслуживания принтера, бокорезами, металлическим скребком, проволочной щёткой, пинцетом и USB-накопителем. Вы также получаете две катушки по 1 кг филамента Snapmaker: чёрный PLA и белый отрывной PLA для опор. В комплект также входят стандартные защитные очки для работы с деревом, два листа светлой фанеры, лист МДФ, калибровочный блок, зажимы и насадки для ЧПУ.

Лазерных защитных очков нет, потому что Artisan поставляется в корпусе, безопасном для лазера.

В тестовом образце, который мы получили, не было полноцветного руководства по эксплуатации размером с журнал Snapmaker, но нам прислали его копию в формате PDF. Snapmaker Luban, пользовательский слайсер для этого устройства, можно бесплатно скачать на сайте компании.

Дизайн Snapmaker Artisan

У Snapmaker Artisan много возможностей. Это прекрасно собранная машина в элегантном алюминиевом корпусе с модульными деталями, которые быстро устанавливаются на место. На 7-дюймовом дисплее расположена сенсорная панель управления с понятными опциями. Машина поставляется в корпусе, который обеспечивает освещение, вентиляцию, защиту от пыли для ЧПУ, оптическую безопасность для лазера и подогрев для печати современными нитями. Она также оснащена встроенным модулем Wi-Fi для удобной передачи файлов.

Единственная проблема, с которой я столкнулся при работе с этим принтером, является следствием его главного преимущества. Он огромный, его объём печати составляет 400 мм³ — почти в два раза больше, чем у обычного принтера типа Ender. Весит он 52 кг, и ему требуется почти квадратный метр пространства для корпуса, держателей катушек и отдельного модуля управления. Нам пришлось сделать стол специально для этого принтера, так как он не помещался ни на одном верстаке или столе, которые у нас были.

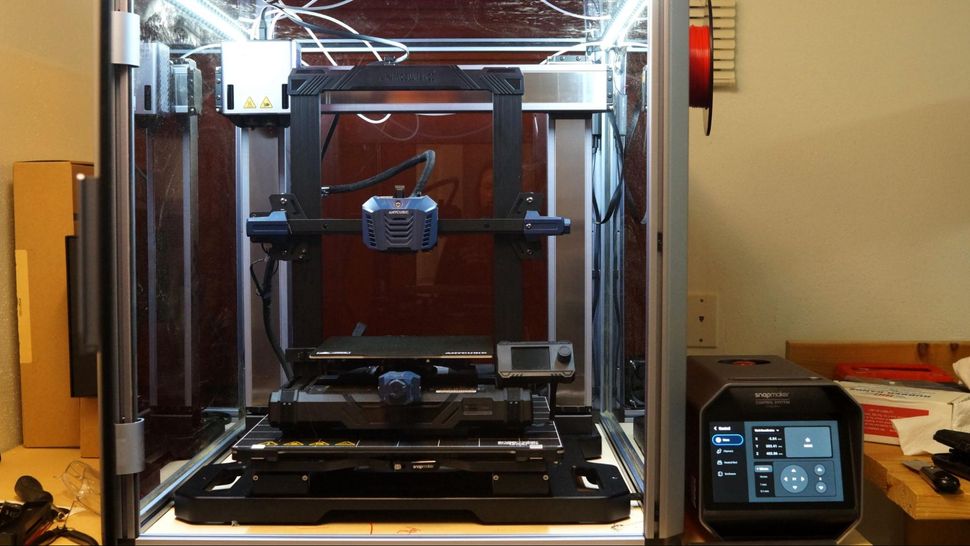

Чтобы вы могли оценить размеры этого монстра, представляем вашему вниманию Snapmaker Artisan с 3D-принтером среднего размера — Anycubic Kobra Neo — на рабочей платформе.

Я не говорю, что это непреодолимое препятствие, но если вы собираетесь привезти этого гиганта домой, вам стоит сначала всё спланировать.

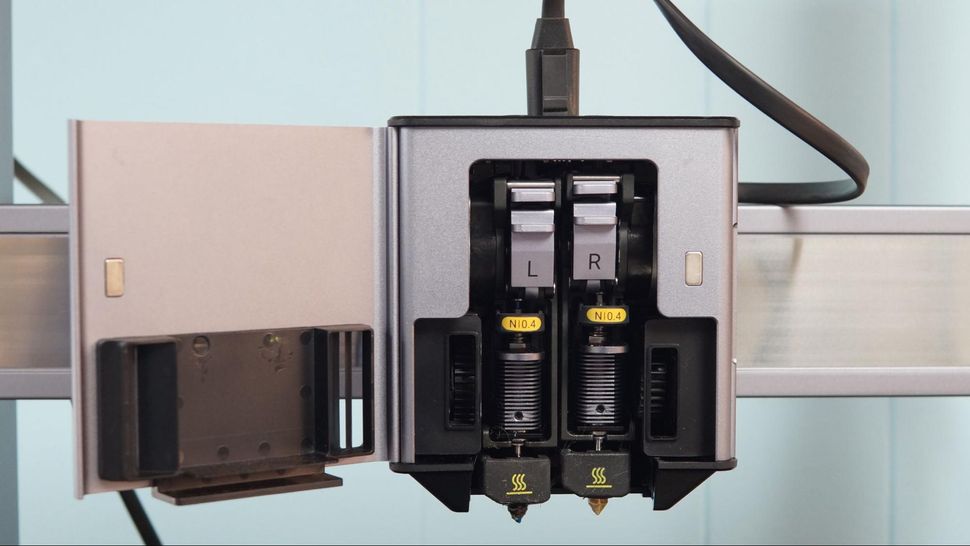

Принтер Artisan стоит затраченных усилий, если вы найдёте для него подходящее место. Он полностью металлический, с прямым приводом и двойным хотэндом, то есть головка инструмента представляет собой единый блок с двумя экструдерами, которые движутся вместе. Активный хотэнд опускается на несколько миллиметров, благодаря чему неактивное сопло не соприкасается с отпечатками.

Нагревательные элементы имеют быстросъемное крепление, позволяющее быстро менять их без использования инструментов, однако дополнительные нагревательные элементы стоят 5 тыс. рублей каждый и приобретаются отдельно. К счастью, сами сопла являются стандартными для MK8 и могут быть заменены недорогими аналогами сторонних производителей. Если вы хотите изменить размер сопла, вам все равно придется купить дополнительные нагревательные элементы, так как на каждом из них есть маркировка, позволяющая принтеру идентифицировать их и при необходимости вносить изменения в программное обеспечение для нарезки.

Поскольку Artisan не распознаёт информацию о цвете в файлах .3mf, найти готовые двухцветные дизайны довольно сложно. Однако функция двойной печати отлично подходит для печати поддержек или заполнения вторым цветом. Это отличный способ сохранить более качественную нить для модели и использовать менее дорогую нить для невидимых частей. Кроме того, это позволяет использовать отрывные или водорастворимые материалы для поддержки сложных конструкций.

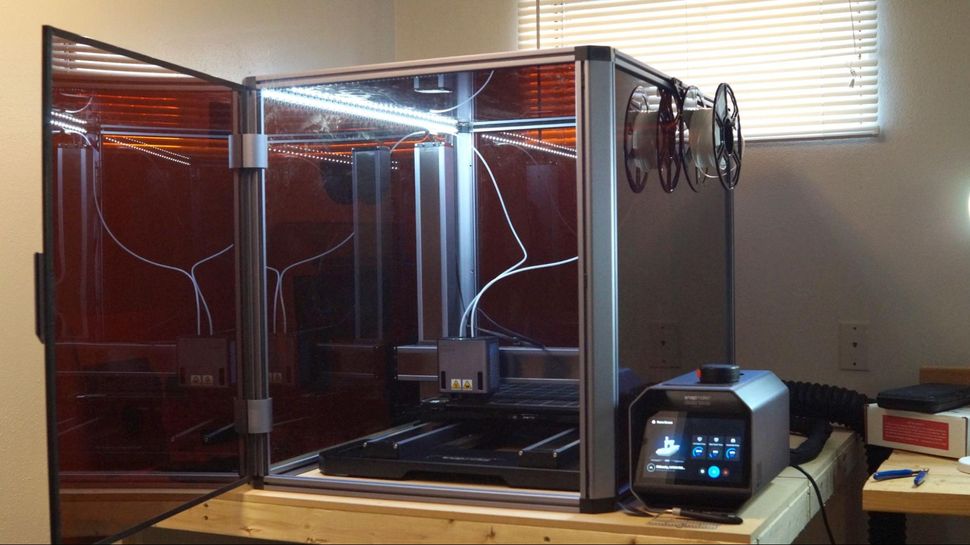

Snapmaker Artisan имеет закрытую конструкцию, которую мы нечасто встречаем. Рама изготовлена из алюминиевых сплавов, а все движущиеся части герметизированы, чтобы защитить их от пыли, поднимаемой модулем ЧПУ. Это, вероятно, усложнит обслуживание, но во время тестирования нам не пришлось ничего настраивать.

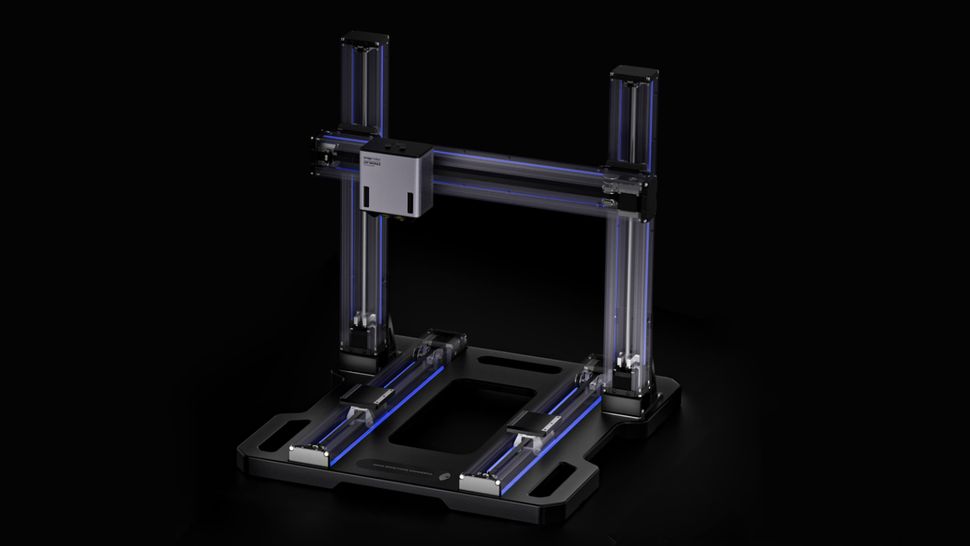

Под защитным алюминиевым кожухом расположены специализированные линейные направляющие по осям X и Y. В них нет резиновых колёс, которые могли бы износиться, а каретка опирается на шарикоподшипники на стальных направляющих. В портальных башнях установлены традиционные сдвоенные Z-образные винты. Основание полностью металлическое, что обеспечивает его прочность.

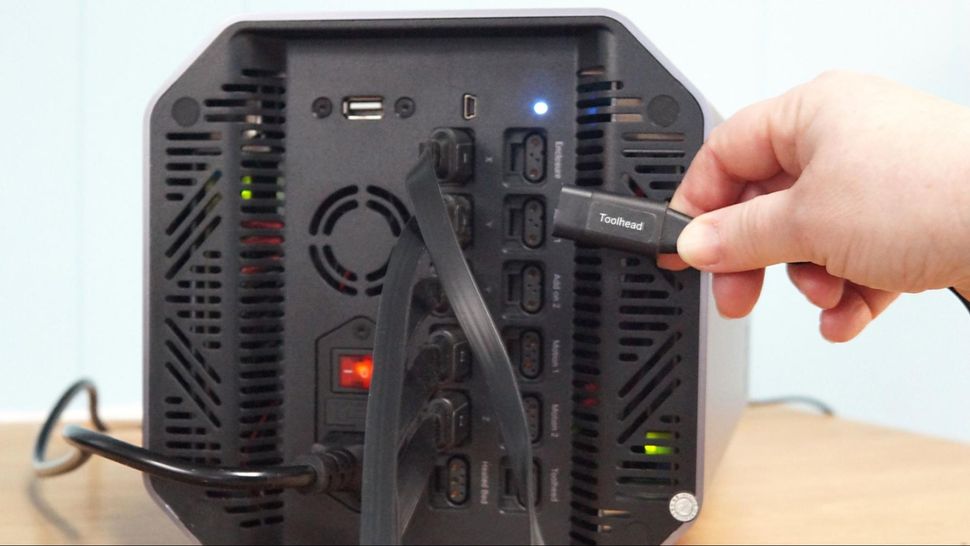

Основной блок установлен на массивной опорной плите и соединён с отдельным модулем управления, в котором находятся источники питания и электроника. Корпус входит в комплект поставки и служит для фиксации катушки. Все кабели имеют увеличенную длину и предназначены для прокладки от машины через кабелепровод к задней части модуля управления, что позволяет поддерживать порядок. Сенсорный экран встроен в переднюю часть модуля управления, USB-разъём расположен сбоку, а сверху установлена большая красная кнопка аварийного отключения.

Станок Artisan одинаково хорошо работает в лазерном режиме и в режиме ЧПУ, а оборудование можно быстро заменить с помощью удобных защелок.

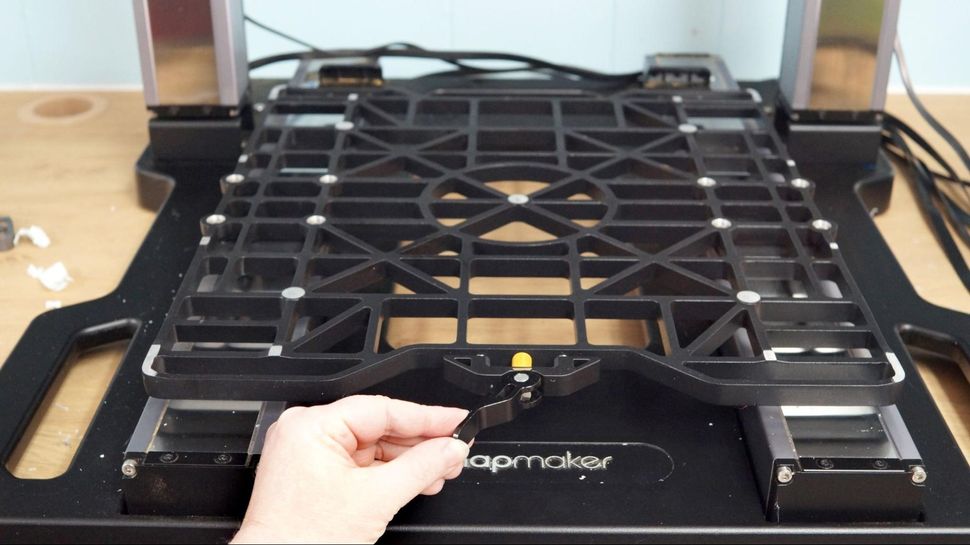

Рабочая поверхность для 3D-печати состоит из двух частей: алюминиевой сетки, на которой закреплены нагревательные элементы, и двусторонней стеклянной пластины. Одна сторона стекла имеет текстурированное покрытие PEI, а другая — обычное стекло. Есть две зоны нагрева: внутренняя зона может нагреваться до 110 градусов по Цельсию, а внешняя — только до 80. Из-за этого печать очень крупных деталей из ABS становится более сложной задачей.

У лазерного модуля и модуля с ЧПУ есть собственные рабочие поверхности. Лазерная поверхность представляет собой металлическую решётку, а поверхность с ЧПУ — деревянную с отверстиями для крепления зажимов.

Сборка Snapmaker Artisan

Snapmaker Artisan — это набор для самостоятельной сборки с невероятным количеством деталей. Мне потребовалось больше часа, чтобы собрать машину, а затем ещё около 20 минут, чтобы собрать прилагаемый корпус. Машина и корпус довольно громоздкие, поэтому мне понадобилась помощь, чтобы всё передвинуть. Из-за веса — 116 фунтов — и множества разъёмов эту машину хочется установить и больше никогда не передвигать.

Наш тестовый образец был предсерийным, поэтому у нас не было печатного руководства. Потребители получат полноцветное руководство в стиле журнала, как у Snapmaker 2.0.

Snapmaker Artisan полностью защищен от пыли, а его движущиеся части полностью закрыты. Кроме того, он оснащен очень длинными шнурами, которые идут от машины через кабелепровод к блоку управления, расположенному снаружи корпуса.

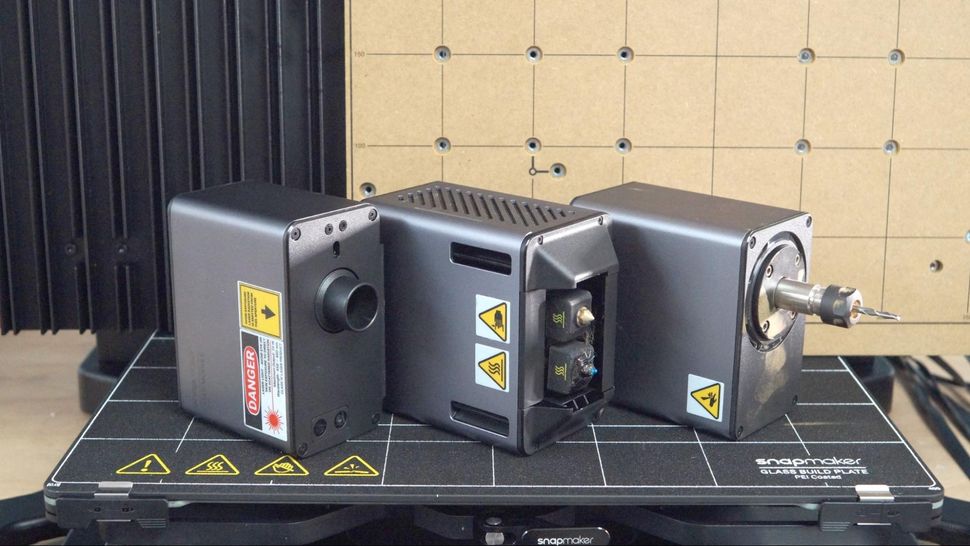

Есть три инструментальные головки (для печати, лазерной обработки и ЧПУ), которые легко устанавливаются на ось X. Для каждого режима предусмотрена отдельная рабочая платформа, которая быстро крепится к базовому блоку с помощью быстросъемных защелок. Это значительное улучшение по сравнению с Snapmaker 2.0, у которого для каждой рабочей платформы было по несколько винтов.

Подготовка файлов / программного обеспечения для Snapmaker Artisan

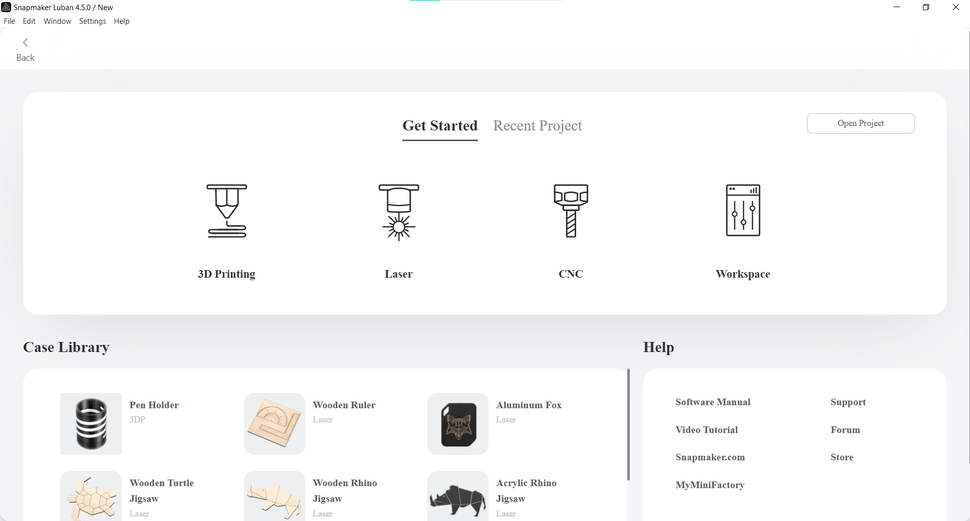

Snapmaker в сотрудничестве с Luban создали программу Snapmaker Luban, которая может нарезать модели для всех трёх функций. Программа удобна для новичков и содержит множество предустановок для 3D-печати, лазерной обработки и режимов ЧПУ. Полезные ссылки на руководство и видеоуроки от Snapmaker доступны на главном экране.

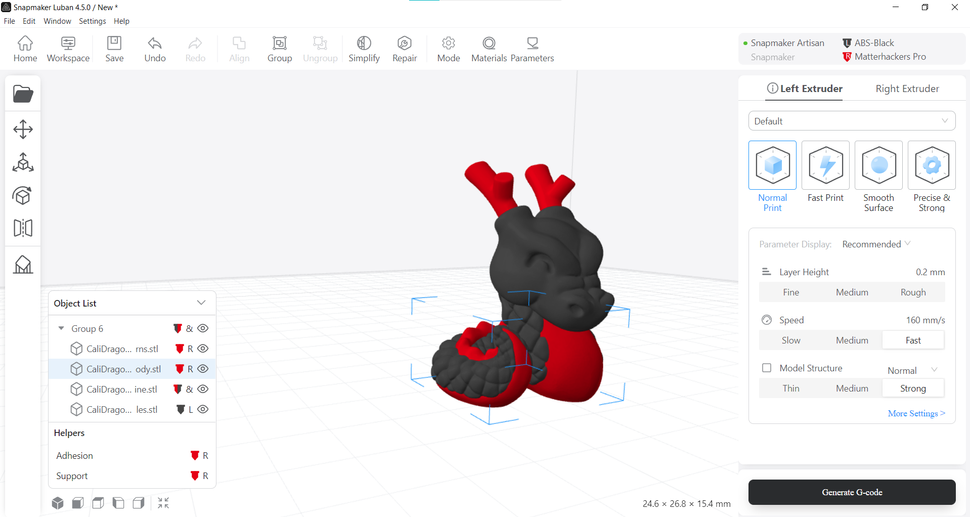

В режиме 3D-печати используется комбинация предустановок и ползунков с всплывающими подсказками, которые объясняют, что делает каждая функция. Вы можете выбрать обычную, быструю, плавную или интенсивную печать или нажать кнопку «ещё» и получить полный контроль. Экструдеры можно настроить на разную скорость, но они должны поддерживать одинаковую высоту слоя.

В Snapmaker Luban отсутствуют две важные функции. Он масштабирует размер только в процентах, а не в абсолютных значениях, что затрудняет определение размера модели для печати. Например, я мог бы напечатать приведённого выше Кали-Дракона от McGybeer в масштабе 50 %, но я не мог бы указать, что он должен быть высотой 50 мм. Другая отсутствующая функция связана с оценкой расхода материала. Luban даёт оценку того, сколько материала потребуется для печати, но не разделяет его между левым и правым экструдерами. Это важно знать, так как вы можете назначить опоры, вспомогательные элементы, заполнение и стенки любому экструдеру, что позволит сэкономить дорогой материал для стенок и сократить расход материала для невидимых частей.

Будем надеяться, что Snapmaker скоро решит эти проблемы и добавит их в следующее обновление.

Вы можете использовать Cura для нарезки файлов для 3D-печати, но вам нужно будет создать собственные профили. Вы можете поддерживать доступ к Wi-Fi, перетаскивая нарезанные файлы в «рабочее пространство».

Режим 3D-печати в Snapmaker Artisan

Для 3D-печати вам необходимо установить головку инструмента для 3D-печати, подогреваемый слой и защелкивающуюся стеклянную сборную пластину. Сторона с покрытием PEI идеально подходит для большинства материалов и легко снимается, в то время как сторона с простым стеклом полезна для печати на ABS или в любое время, когда вам нужна гладкая нижняя часть отпечатка.

Snapmaker Artisan оснащен цельнометаллическим соплом, которое может работать с PETG, ABS и нейлоном. Прямой привод должен справляться с ТПУ, но профиль Luban нуждается в дополнительной настройке. Ознакомьтесь с нашим руководством по лучшим нитям для 3D-печати, чтобы узнать, какие нити можно использовать с Artisan.

Мастерство Snapmaker

Snapmaker Artisan необходимо выравнивать и калибровать для 3D-печати каждый раз, когда вы устанавливаете головку для 3D-печати. Устройство определяет, какая головка установлена, и при необходимости предлагает выполнить соответствующую калибровку. Иллюстрации на экране управления показывают, что именно нужно делать на каждом этапе.

Для 3D-печати Artisan использует «умный» датчик, прикреплённый к левому соплу для выравнивания. Платформа жёстко закреплена, и её нельзя отрегулировать вручную. После перемещения по 25 точкам программа попросит вас установить смещение по оси Z для обоих сопел с помощью листа бумаги.

Для двойных сопел требуется третья калибровка, чтобы убедиться, что оси X и Y выровнены. Система автоматически запросит разрешение на выполнение тестовой печати.

Загрузка нити в Snapmaker Artisan

Загрузить нить в Snapmaker Artisan очень просто. Машина оснащена реверсивной трубкой Боудена, которая направляет нить от внешней части корпуса к рабочей головке. Машина определяет, загружена ли нить, и предлагает загрузить ее после замены рабочей головки.

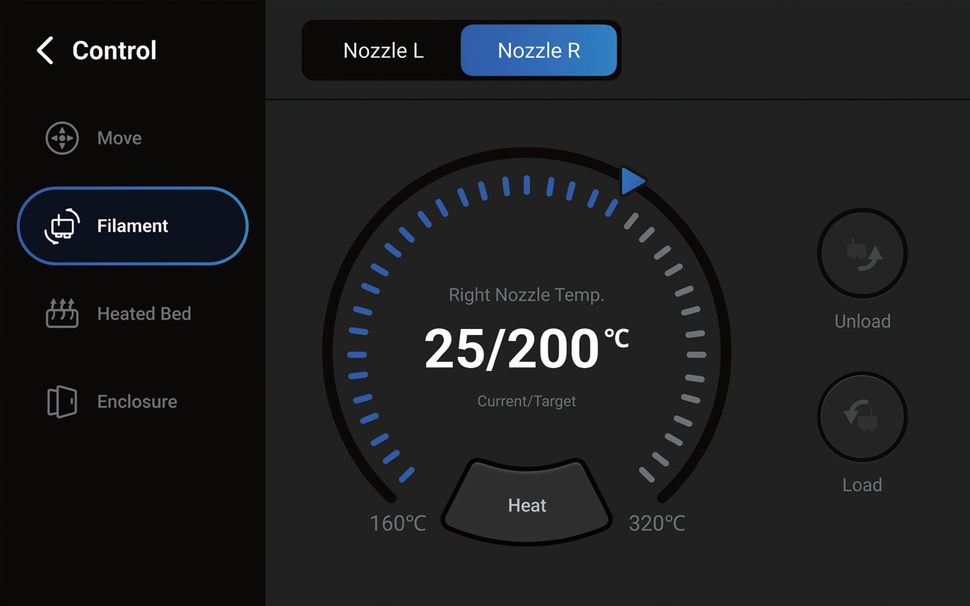

Первоначальная загрузка полностью контролируется с помощью полноцветных фотографий на сенсорном экране, которые показывают каждый этап. Если вам нужно поменять цвета, нажмите «Управление» → «Нить», и вы увидите регулятор температуры для каждого сопла. Кнопки «Загрузить» и «Выгрузить» активируются, когда вы достигнете нужной температуры. Проденьте нить через боуден-трубку, пока она не коснется верхней части инструментальной головки. Нажмите кнопку «Загрузить» и надавите на нить, чтобы шестерни зацепили ее и протянули через хотэнд.

Чтобы выгрузить материал, просто выполните действия в обратном порядке.

Печать на Snapmaker Artisan

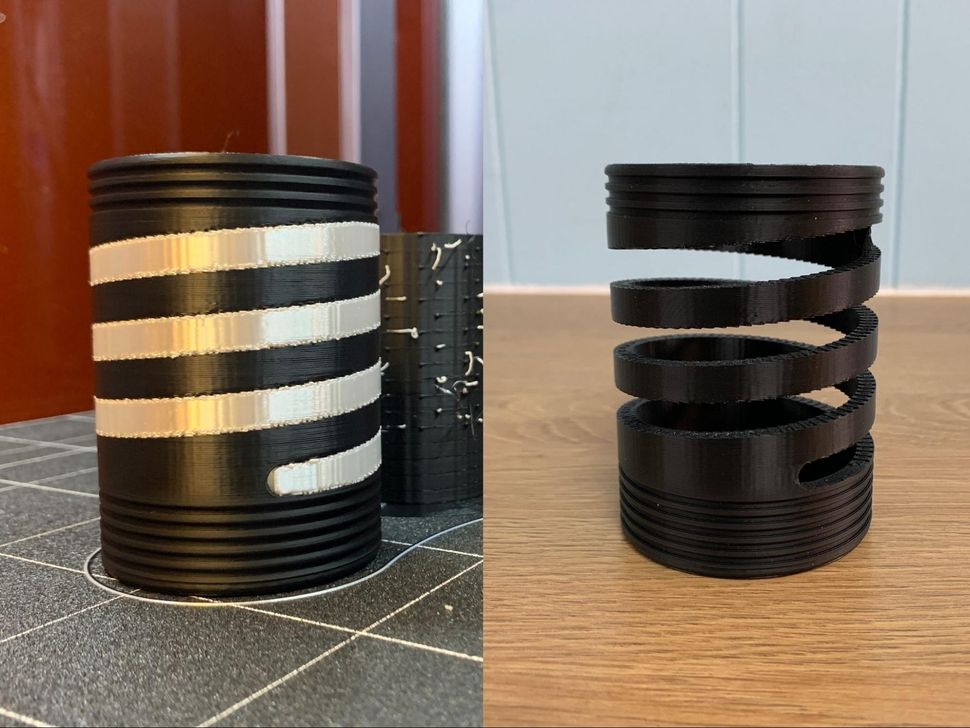

После калибровки была выполнена первая печать из библиотеки Snapmaker Luban. Этот стаканчик для карандашей призван продемонстрировать, как можно создавать, казалось бы, невозможные для печати объекты, используя прилагаемую отрывную нить для опор. Печать заняла 4 часа 54 минуты при использовании стандартных «обычных» настроек с высотой слоя 0,16 мм, скоростью 100 мм/с и башней для продувки, чтобы сопло оставалось чистым. Отрывная нить держалась довольно крепко, но отделилась без проблем. Я напечатал это с помощью чёрного PLA-пластика Snapmaker и белого PLA-пластика.

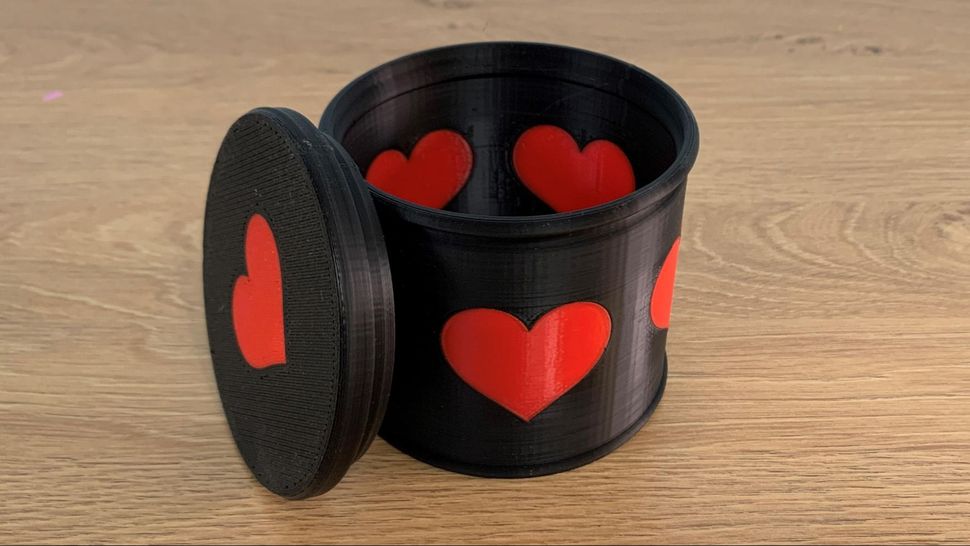

Я попробовал двухцветную печать на банке, предназначенной для IDEX от Bugman_140. Печать получилась отличной, без наложения цветов. Печать на черном PLA от Snapmaker и красном PLA от Inland заняла 6 часов 30 минут при высоте слоя 0,16 мм и скорости 100 мм/с.

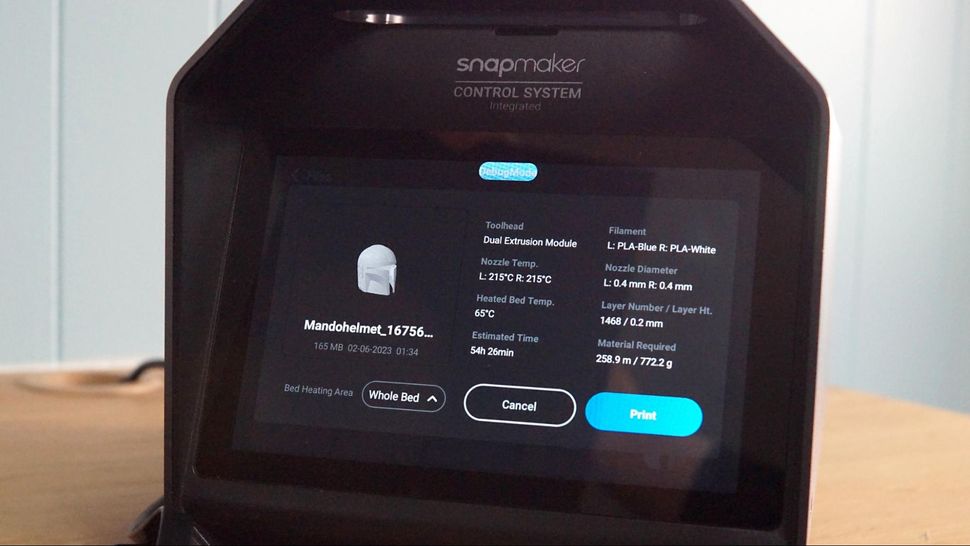

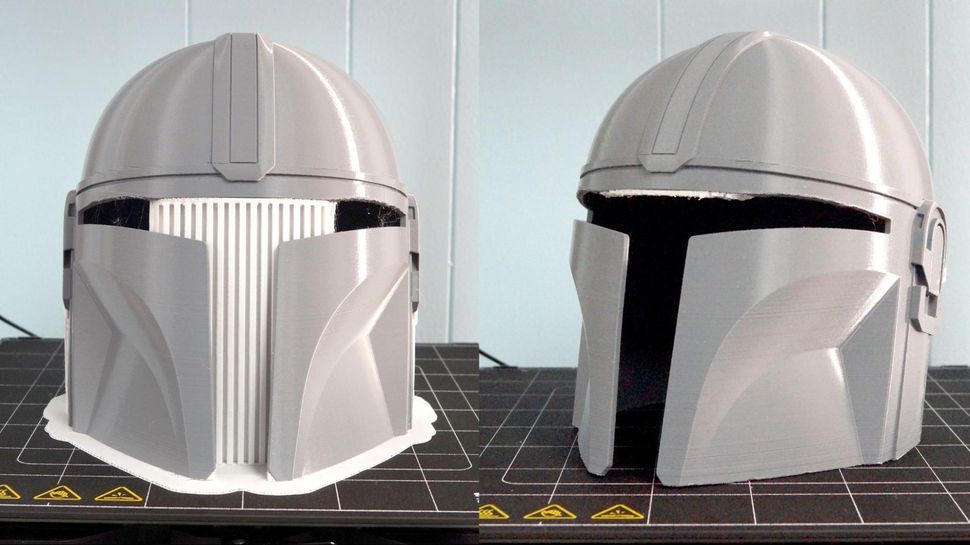

Гигантская платформа для печати Artisan идеально подходит для создания косплей-моделей, поэтому мне пришлось напечатать шлем. Этот носимый мандалорский шлем имеет размеры 225 x 276 x 242 мм, что немного больше, чем у обычного принтера в стиле Ender 3. Благодаря платформе для печати размером 400 x 400 мм у Artisan есть запас места.

Настройки по умолчанию для опор очень жёсткие, и, как вы можете видеть, я немного растерялся, не зная, как их убрать. Думаю, последние следы опор нужно будет подпилить и отшлифовать.

Вы также можете заметить, что печать была бы более аккуратной, если бы опоры проходили через всё отверстие для глаза. Отчасти это моя вина, так как у Luban есть окрашиваемые опоры, и я мог бы добавить дополнительные. Я использовал эту функцию, чтобы убрать опоры в середине шлема, где они не нужны, что позволило сэкономить 9 часов печати и не менее 300 граммов филамента. На линиях слоя есть небольшие шероховатости, но печать велась на полной скорости: высота слоя 0,2 мм, скорость 160 мм/с, время печати 54 часа 26 минут. Напечатано из Inland White PLA и Protopasta Still Colorful Recycled PLA 005.

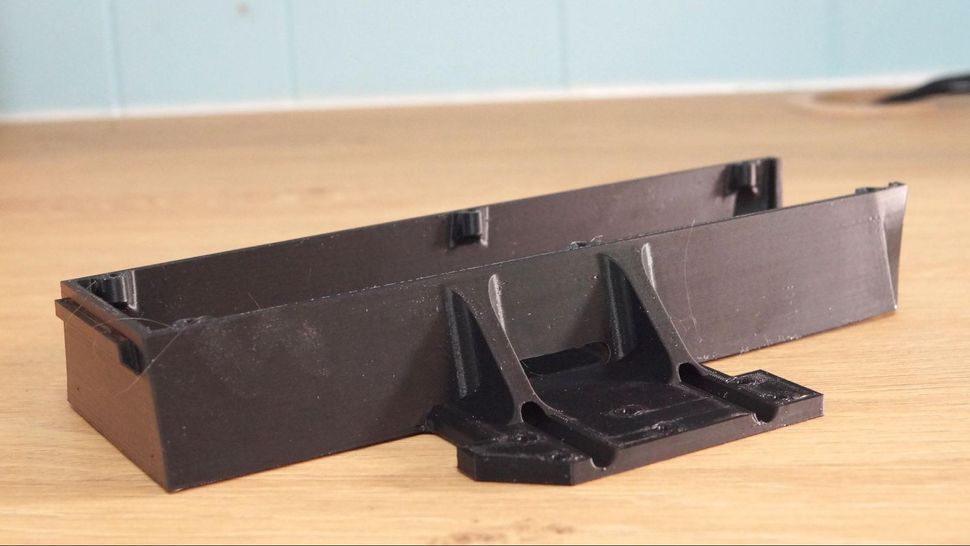

Для высокотемпературной печати я протестировал АБС-пластик, напечатав детали для радиоуправляемой машины для дерби на снос, которая должна быть очень прочной. Известно, что АБС-пластик сложно печатать, если детали большие, поэтому я поддерживал в корпусе тепло, выключил вентилятор и использовал суспензию АБС-пластика, которую я приготовил, чтобы детали лучше держались.

Шликер представляет собой смесь отходов АБС-пластика, растворённых в ацетоне. Ацетон испаряется, оставляя тонкий слой АБС-пластика, к которому прилипает отпечаток. Деталь была напечатана чисто и без каких-либо проблем при температуре 255 °C на платформе с температурой 100 °C с использованием Pro ABS от Matterhacker. Печать детали длиной 241 мм заняла 11 часов 30 минут при толщине слоя 0,2 мм и скорости 100 мм/с.

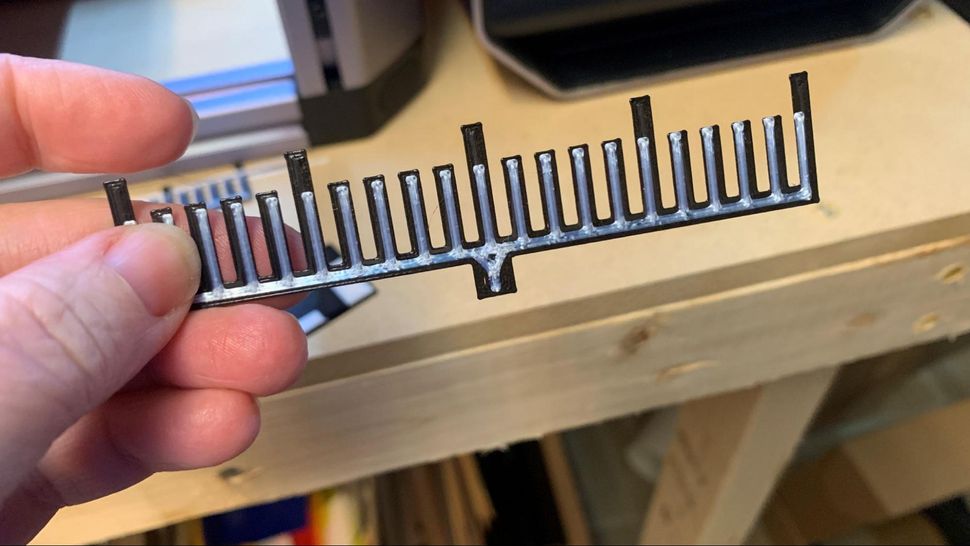

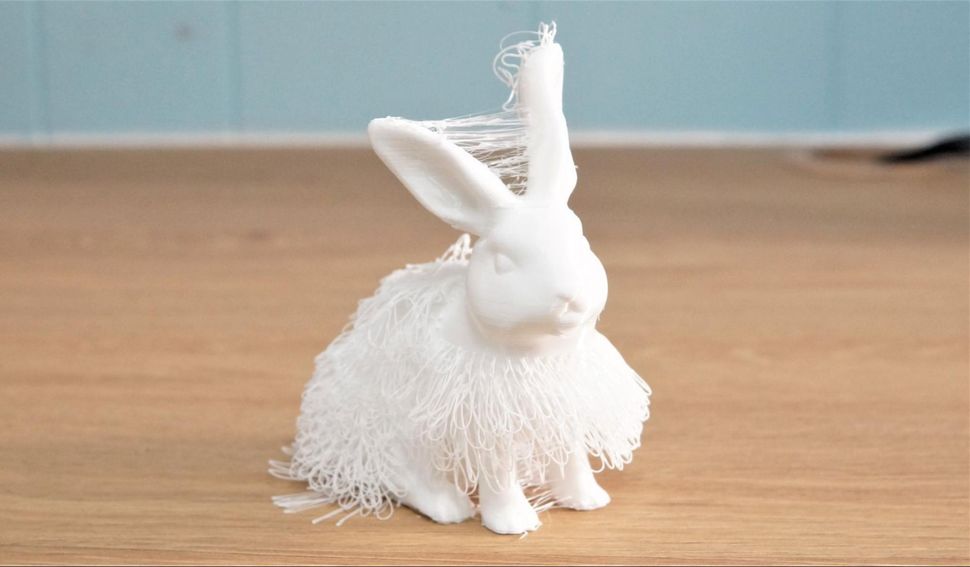

ТПУ немного разочаровал и показал себя не так хорошо, как я надеялся. Прямой привод Artisan хорошо подавал материал и без труда справлялся с петлями, но из-за настроек по умолчанию между ушками было много завитков. Печать заняла 6 часов 39 минут при высоте слоя 0,24 мм и скорости 30 мм/с. Напечатано из внутреннего ТПУ.

Лазерная гравировка и резка на станке Snapmaker Artisan

Лазер Snapmaker может резать и гравировать самые разные материалы, от грецкого ореха до картона. Он может гравировать металлы, такие как медь, олово и алюминий, а также стекло, камень, кожу, ткань и тёмный акрил. Он также может резать дерево, кожу, ткань и бумагу толщиной до 8 мм.

Чтобы использовать лазерную головку, вам нужно закрепить прилагаемую алюминиевую решётчатую рабочую поверхность, которая поставляется с пластиковыми винтами для фиксации материала. Вы также можете использовать скотч. Мощность лазера Snapmaker Artisan составляет 10 Вт, и он может как гравировать, так и резать тонкие материалы.

Лазерный режим имеет несколько интересных функций безопасности. После установки лазерного модуля Artisan попросит вас закрыть дверцу корпуса и ввести пароль. Первоначальный пароль напечатан на нижней части контроллера, но при желании его можно изменить. Это предотвратит запуск лазера посторонними лицами, например детьми, если Artisan находится в домашней мастерской.

Головка инструмента также оснащена камерой, которая помогает сфокусироваться и разместить рисунок для гравировки/резки в нужном месте на материале.

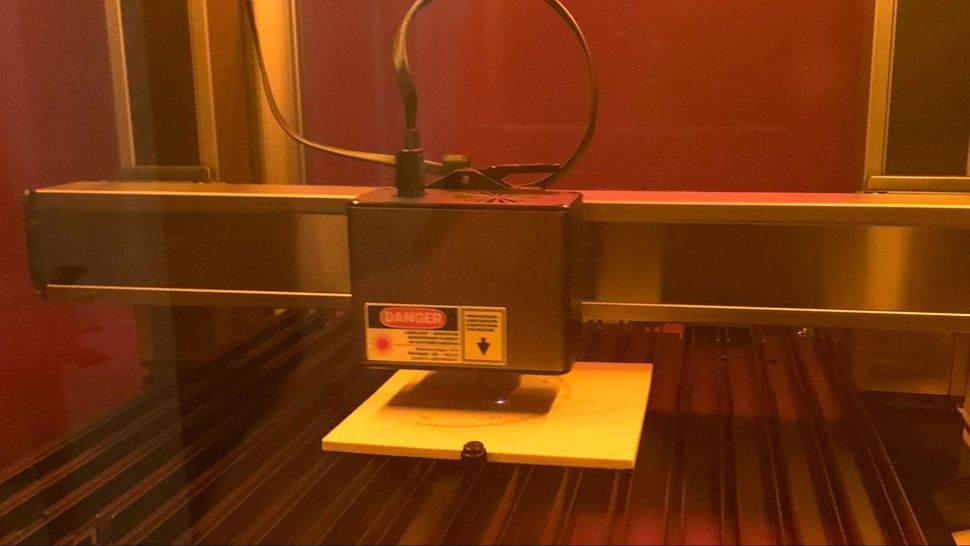

Вам нужно будет калибровать лазер каждый раз, когда вы устанавливаете лазерную инструментальную головку. Для этого поместите прилагаемый тестовый квадрат на рабочую платформу, и Artisan отсканирует его с помощью камеры, прикреплённой к инструментальной головке. Он определит толщину тестового образца методом триангуляции и внесёт соответствующие коррективы.

Процесс полностью автоматизирован.

Затем вы откалибруете камеру с помощью листа чистой бумаги размером не менее 150 x 150 мм. Машина слегка выгравирует на бумаге квадрат. Она сделает снимок этого квадрата, чтобы вам было проще разместить материалы для лазерной гравировки.

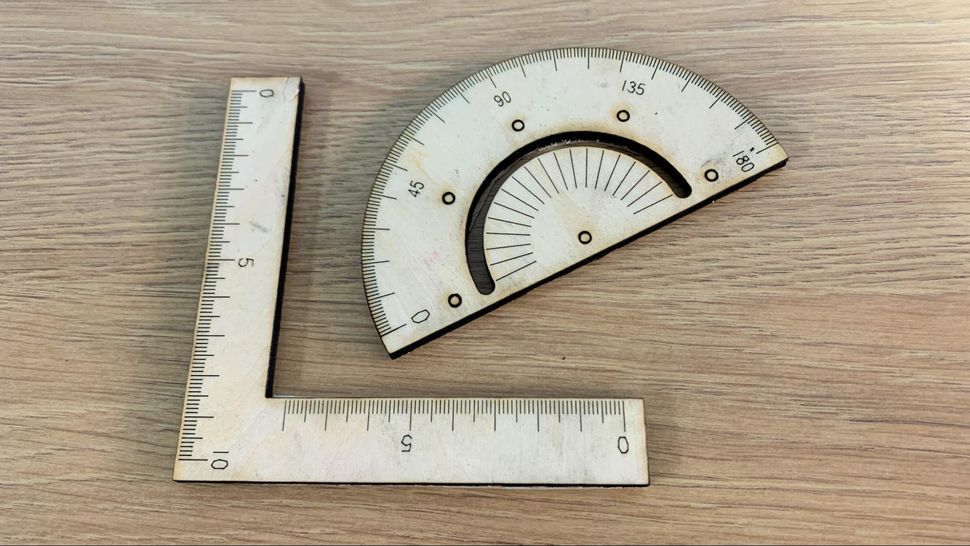

В качестве образца для лазера используется набор из линейки и транспортира, выгравированный на листе светлой фанеры толщиной 5 мм, который входит в комплект поставки станка. Это демонстрирует способность Snapmaker Artisan как гравировать, так и резать. Эта модель была изготовлена очень быстро — всего за 11 минут.

ЧПУ на станке Snapmaker Artisan

Модуль ЧПУ предназначен в первую очередь для работы с деревом, но он также может резать акрил и мягкий камень. Полный список поддерживаемых материалов: дерево (орех, бук, сосна), HDF, МДФ, фанера, нефрит, углеродное волокно, акрил, эпоксидная инструментальная плита и печатная плата.

Чтобы использовать режим ЧПУ, необходимо заменить инструментальную головку и рабочую пластину. Snapmaker Artisan имеет деревянную рабочую поверхность с отверстиями для крепления специальных зажимов, которые фиксируют материал. В отличие от инструментальных головок для лазерной и 3D-печати, станок не выполняет калибровку до тех пор, пока не будет готова к резке ваша работа.

После того как материал будет закреплён на рабочей поверхности, вам будет предложено установить исходную точку. Затем вы проведёте траекторию инструмента над зажимами, чтобы убедиться, что всё находится на своих местах. Наконец, вы можете установить высоту по оси Z. Это делается так же, как и установка высоты по оси Z на 3D-принтере, с использованием листа бумаги между фрезой с ЧПУ и материалом, который вы будете вырезать.

Кнопка аварийной остановки на модуле управления может пригодиться при работе с ЧПУ, так как позволяет быстро остановить инструментальную головку до того, как она упрется в зажим.

В Snapmaker Luban есть настройки по умолчанию для различных типов насадок, которые помогут вам начать работу.

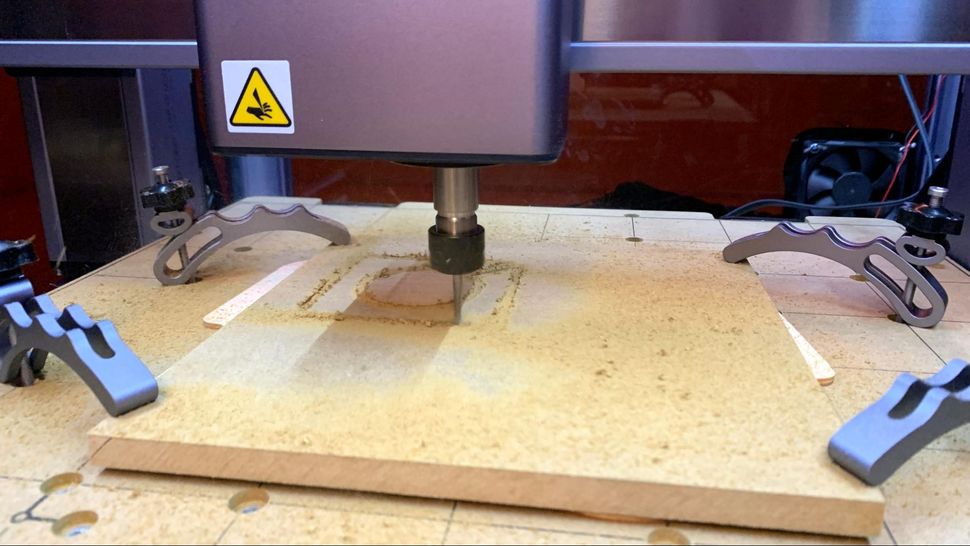

В качестве образца Snapmaker предлагает замок Luban — головоломку, которую нужно вырезать из предоставленного куска МДФ толщиной 10 мм. На вырезание этого куска ушло всего 36 минут, и у него идеально ровные края.

Итог

Snapmaker Artisan — это качественный станок для тех, кто хочет освоить как аддитивное, так и субтрактивное производство. Он дорогой, но очень качественный и простой в использовании, с множеством функций безопасности.

По сравнению со своим предшественником Artisan совершил огромный скачок вперёд. Он позволяет быстро и легко переключаться между режимами, и вам больше не понадобятся десятки винтов. Этот гигантский 3D-принтер способен печатать в двух цветах и имеет полностью металлические хотэнды. В комплект поставки теперь входит корпус, что упрощает печать материалами инженерного класса. Лазер стал быстрее и мощнее, он способен резать дерево и акрил толщиной до 8 мм. ЧПУ на 300 % мощнее и в два раза быстрее.

Возможно, вам удастся найти широкоформатный 3D-принтер, качественный 10-ваттный лазер, настольный станок с ЧПУ и роскошный корпус по цене ниже запрашиваемой Snapmaker — 290 тыс. рублей. Однако если учесть, сколько места можно сэкономить, объединив все три устройства, а также специальное программное обеспечение для их работы, то цена становится вполне оправданной.

Если вам не нужен принтер «три в одном», мы рассмотрели несколько отличных моделей, которые могут лучше подойти для ваших целей, например Ender 3 S1 Pro, который мы считаем лучшим 3D-принтером в целом. Компания Creality также выпускает 5-ваттный лазерный 3D-принтер CR Falcon за 33 тыс. рублей. Если вам не нужен ЧПУ или корпус, это может сэкономить вам значительную сумму.
