Creality CR Laser Falcon: обзор лазерного гравёра

Хотите добавить базовую лазерную гравировку и резку в свой набор инструментов для творчества, но не хотите тратить тысячи долларов на профессиональное оборудование? Creality CR Laser Falcon поможет вам начать всего за 35 тыс. рублей.

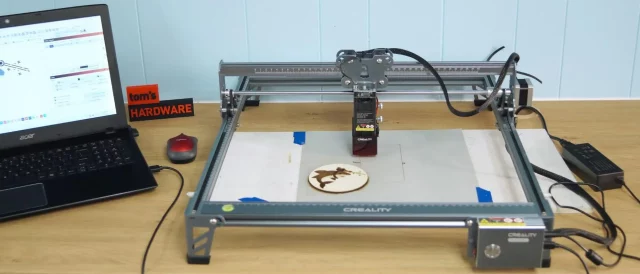

CR Laser Falcon — это настольный 5-ваттный диодный лазер от Creality, популярного производителя 3D-принтеров, таких как Ender 3 S1. Сама машина очень проста: это рама из экструдированного алюминия с парой шаговых двигателей и ремнями для управления по осям X и Y. Лазер «фокусируется» путем поднятия или опускания линзы с помощью ручной системы винтов и небольшой подставки для регулировки высоты.

Laser Falcon может резать древесину толщиной до 5 мм, а также картон, бумагу и кожу. Его также можно использовать для гравировки на дереве, бумаге, коже, алюминии и окрашенной плитке. Это отличный станок, один из лучших лазерных резаков и граверов, который поможет вам начать заниматься лазерной гравировкой.

Характеристики: Creality CR Laser Falcon

Creality CR Laser Falcon: комплектация

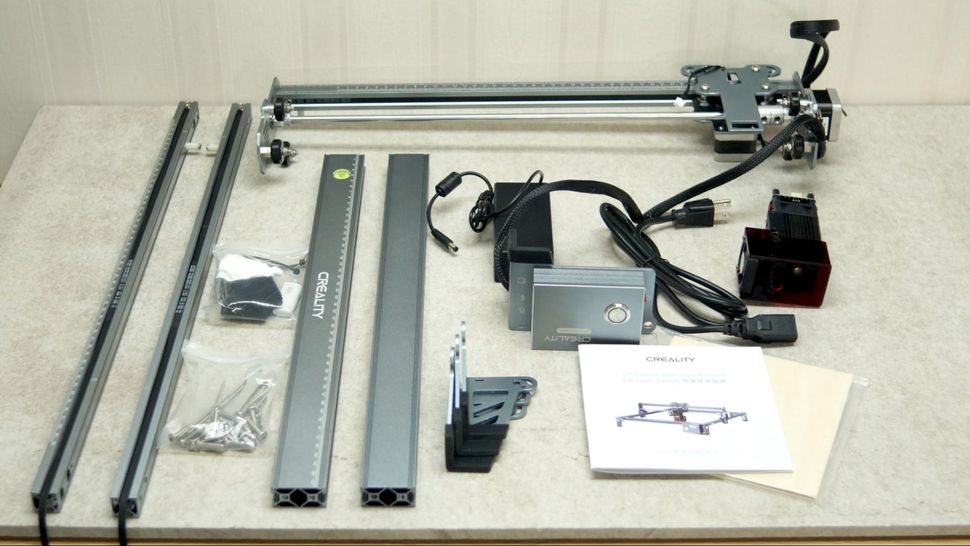

В комплект CR Laser Falcon входят инструменты для сборки станка, два образца тонкой фанеры, фильтры с активированным углем для вытяжного вентилятора, карта microSD и адаптер, одна пара зеленых защитных очков (не показаны) и салфетка для очистки. На карте microSD есть PDF-копия руководства, схема резки и гравировки, а также три образца файлов, подготовленных для гравировки. Кроме того, на карте есть две программы для управления лазером: LaserGRBL и 30-дневная бесплатная пробная версия LightBurn. В комплект также входят видеоуроки по настройке и использованию обеих программ.

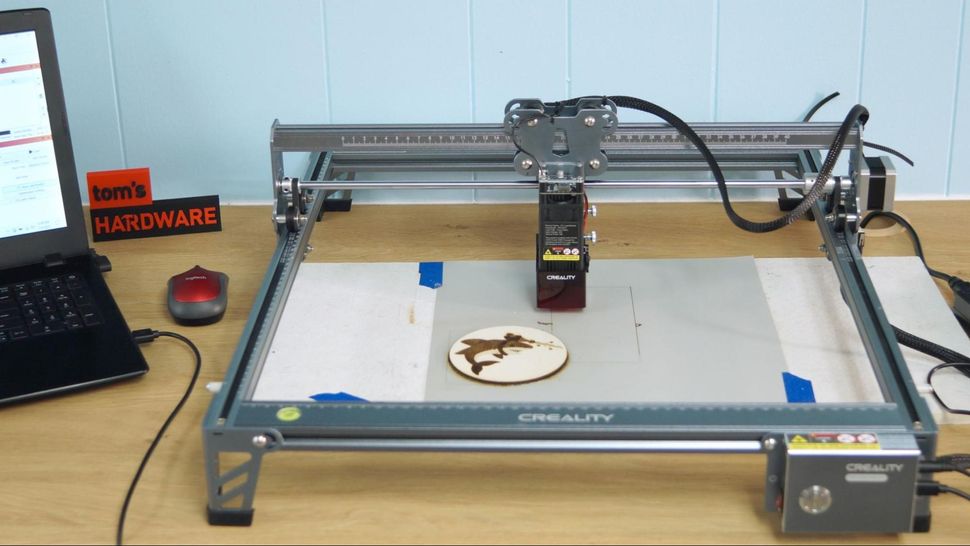

Дизайн Creality CR Laser Falcon

CR Laser Falcon состоит из алюминиевой рамы и портальной оси X с серебристой отделкой и ножками, выполненными в стиле ар-деко. Он выглядит как стильный собрат многих 3D-принтеров Creality.

На таком компьютере с открытой рамой кабели не спрячешь, но компания Creality постаралась сохранить аккуратный внешний вид, убрав все провода в сетчатые чехлы.

В раму встроен точечный уровень, который обеспечивает ровное положение лазера на столе. Шаговые двигатели расположены в верхней части оси X, что оставляет достаточно места между ножками для размещения более длинных заготовок.

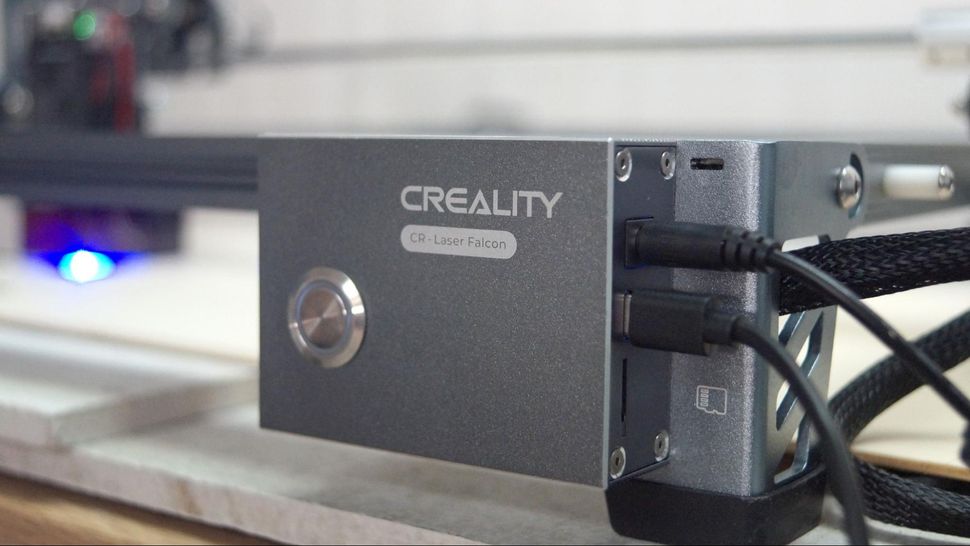

CR Laser Falcon не имеет монитора и управляется одной кнопкой при работе с картой microSD. Его также можно использовать при подключении к компьютеру, на котором запущены LightBurn или Laser GRBL, что обеспечивает более точное управление в реальном времени. Однако необходимый кабель USB — USB-C в комплект не входит.

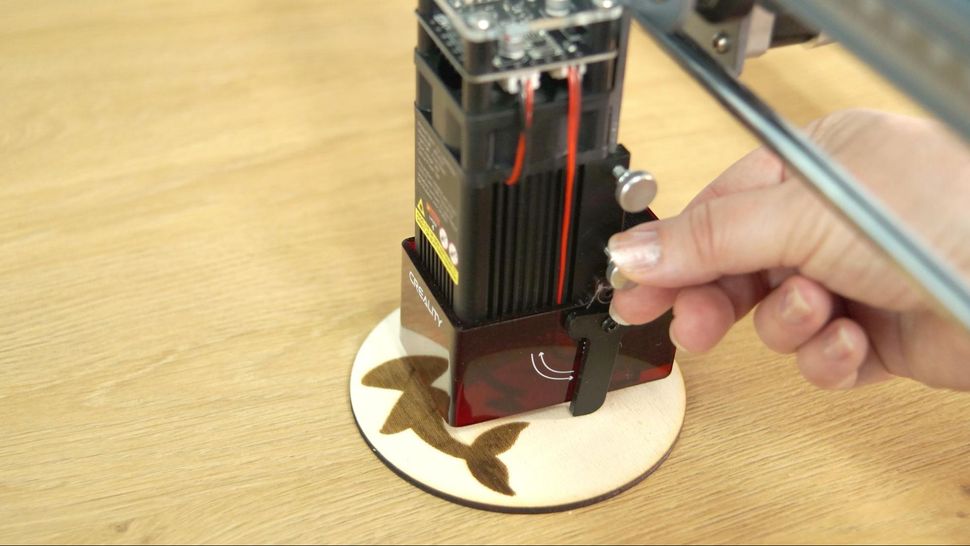

Лазерный модуль регулируется с помощью винтов с накатной головкой, которые перемещают кронштейн вверх и вниз, что позволяет работать с материалами разной толщины. Лазерный гравер CR Laser Falcon может работать с материалами толщиной от бумаги до 4,5 см. Если вы хотите гравировать более толстые материалы, станок можно установить на специальные блоки.

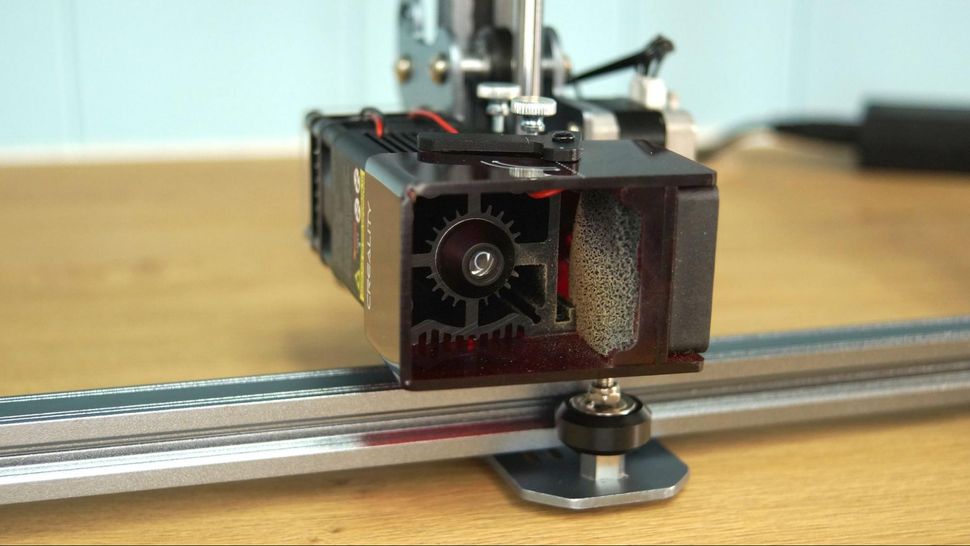

Безопасность является главным приоритетом при работе с лазерными устройствами. Компания Creality предусмотрела прозрачный экран, прикреплённый к лазерному модулю, чтобы вы не смотрели прямо на лазерный луч. За линзой лазера установлена небольшая система с вентилятором и фильтром для уменьшения задымления.

Сборка лазерного сокола Creality CR

CR Laser Falcon поставляется в разобранном виде, и его очень легко собрать: модуль оси X уже собран, ремни встроены в каналы на оси Y, а большая часть проводки уже подключена. Настройка заняла у меня меньше 30 минут.

Прежде чем собирать CR Laser Falcon, я посмотрел видеоинструкцию на карте microSD. Некоторые указания в печатном руководстве не очень понятны, а подписи к иллюстрациям сделаны на китайском языке.

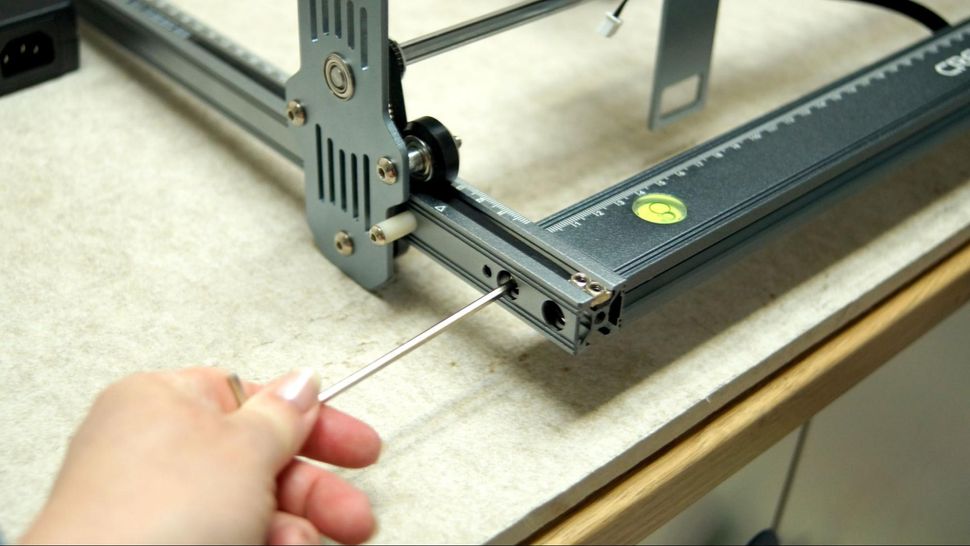

Ось Y вставляется в блок шкивов оси X. Ремни ГРМ наматываются на шестерню оси X, чтобы синхронизировать работу двух сторон. Ремни фиксируются Т-образными гайками, а рама крепится двумя болтами с каждой стороны. К каждому углу крепится ножка двумя болтами. Блок управления предварительно крепится к передней правой ножке.

Лазерный модуль устанавливается на кронштейн, предварительно закреплённый на оси X, и затягивается вручную с помощью барашковых гаек. Эта деталь регулируется для работы с деревом разной толщины или другими материалами, на которых вы будете выполнять гравировку.

Нужно выполнить только одно подключение — прикрепить лазерный модуль к раме. Все остальное уже подключено.

Меры предосторожности при использовании Creality CR Laser Falcon

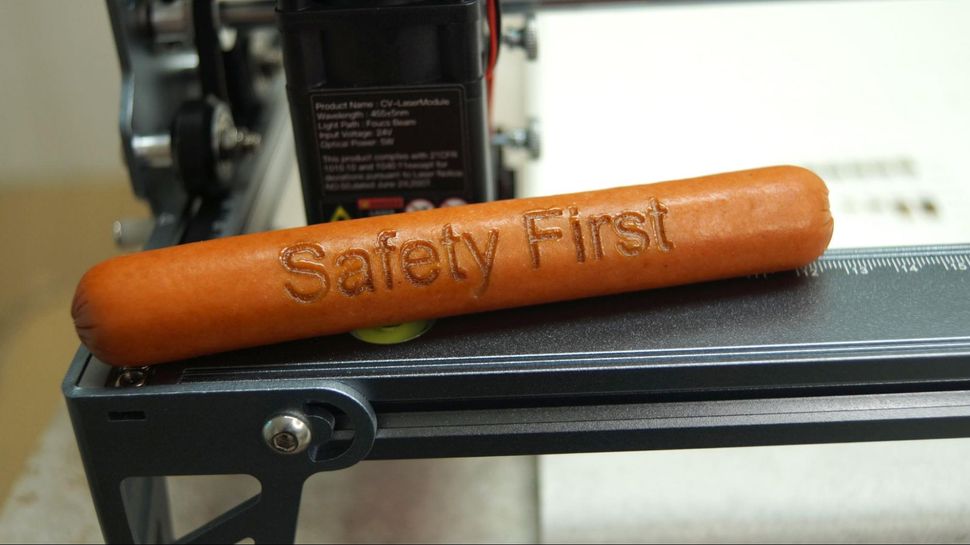

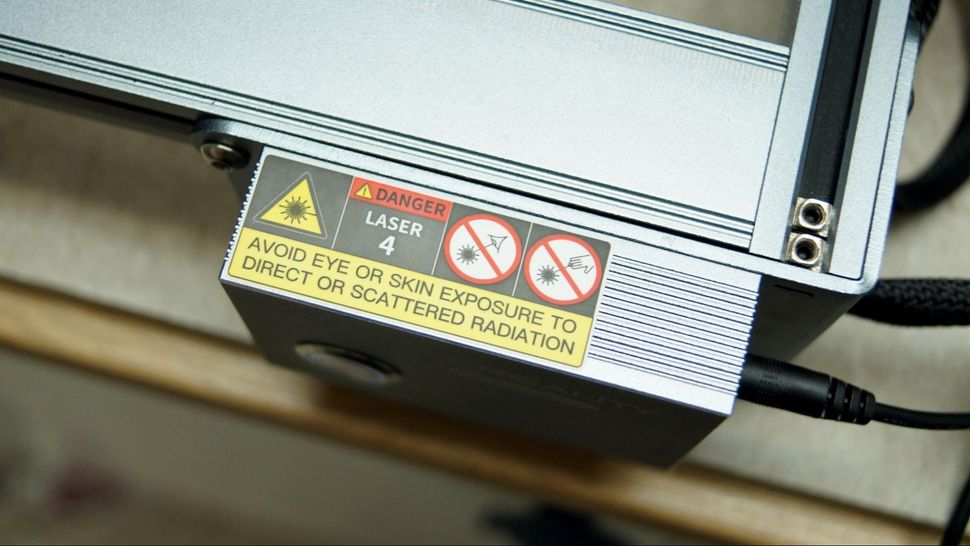

CR Laser Falcon — это лазер 4-го класса, который может повредить глаза и обжечь кожу. При гравировке или резке материалов он также выделяет дым и пары. Для безопасной работы с устройством необходимо соблюдать меры предосторожности. Используйте этот и любой другой лазер на свой страх и риск.

CR Laser Falcon оснащен прозрачным защитным экраном над лазерным модулем, однако между экраном и материалом есть небольшой зазор. Из-за этого зазора необходимо всегда носить защитные очки, которые защищают от света с длиной волны 455 нм (синий свет). В комплект поставки входят защитные очки.

Не позволяйте домашним животным и другим людям смотреть на лазер во время его использования.

Поскольку лазер буквально сжигает материал, никогда не оставляйте его включённым без присмотра и на всякий случай держите под рукой огнетушитель.

CR Laser Falcon поставляется с небольшим вентилятором и системой фильтрации, прикреплённой к лазерному модулю. Это значительно уменьшает количество дыма и испарений, но может потребоваться дополнительная вентиляция, особенно при длительной работе лазера.

Это устройство с открытой рамой, оно не поставляется с подставкой. Его следует устанавливать на огнеупорную поверхность. Компания Comgrow продает ячеистую панель с алюминиевой пластиной, изготовленную специально для диодных лазеров. Я использую кусок огнеупорной цементной плиты стоимостью 2 тыс. рублей из хозяйственного магазина, которая покрывает весь прилавок.

Некоторые материалы нельзя обрабатывать лазером из-за их химического состава: они могут расплавиться, загореться или выделять токсичные пары. Компания Dallas Maker Space опубликовала список безопасных и опасных материалов для обработки лазером. В список запрещённых материалов входят пластик, стекловолокно и некоторые виды пенопласта.

Лазерная линза может загрязниться от дыма и испарений. Перед каждым сеансом лазерной терапии ее необходимо протирать — при отключенном питании. Если линза загрязнится, лазер частично утратит свои возможности. Для протирки можно использовать безворсовую ткань, которую предоставляет Creality, или любую мягкую ткань для чистки очков.

Программное обеспечение для Creality CR Laser Falcon

В комплект CR Laser Falcon входит бесплатная копия LaserGRBL и 30-дневная пробная версия LightBurn.

LaserGRBL — это бесплатная программа для Windows, которая позволяет осуществлять базовое управление лазерным гравером CR Laser Falcon. Во время работы ваш компьютер должен быть подключен к лазеру с помощью USB-кабеля.

LightBurn — это комплексное программное обеспечение для компоновки, проектирования и управления, которое работает на Windows, Mac OS и Linux. Они предлагают бесплатную 30-дневную пробную версию программы. В настоящее время покупка лицензионного ключа на год для диодного лазера стоит 6 тыс. рублей, а за каждый последующий год — 3 тыс. рублей за обновление программного обеспечения. Вы можете использовать LightBurn с любым количеством лазеров.

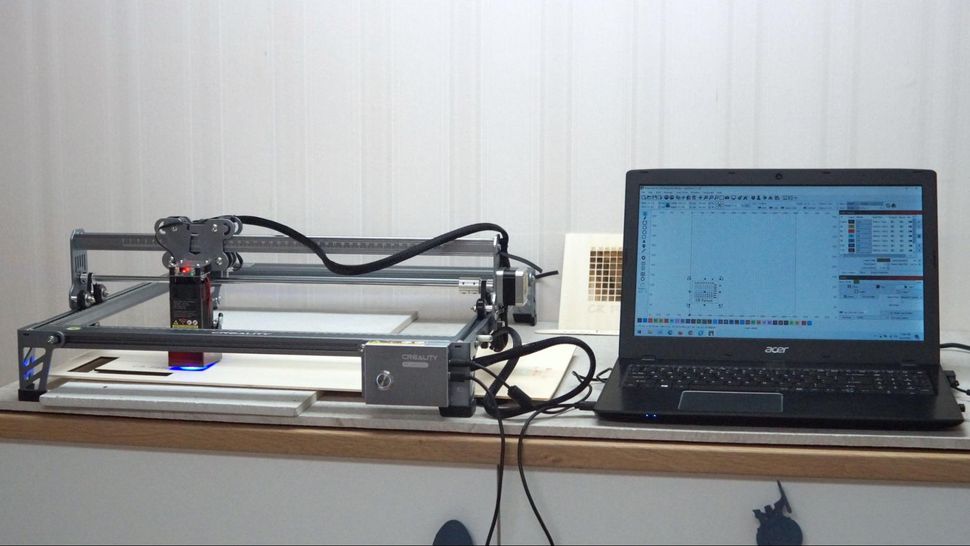

LightBurn может управлять лазером через USB-кабель или сохранять файл на карту microSD. Хотя устройством можно управлять без подключения к компьютеру, мне было проще выравнивать материал, когда я запускал его напрямую с ноутбука.

Компания Creality предоставляет видеоинструкцию как для Laser GRBL, так и для LightBurn, чтобы вы могли приступить к настройке и работе.

Гравировка/резка с помощью лазерного гравера Creality CR Laser Falcon

Возможность резки или гравировки материалов зависит от скорости и мощности лазера. CR Laser Falcon — это маломощный 5-ваттный лазер, и для резки более толстых материалов требуется несколько медленных проходов на 100 %. Компания Creality предоставила таблицу с рекомендуемыми настройками для различных материалов, но вам стоит провести несколько тестов самостоятельно.

Самая сложная задача при работе с таким лазером — понять, куда поместить материал. Поскольку опорной плиты нет, выравнивать ничего не нужно. По всей раме расположены линейки, но Creality не объясняет, чем они могут быть полезны. В итоге я приклеил кусок плотной бумаги к цементной плите (которую мне пришлось купить в строительном магазине), измерил предмет, который хотел напечатать на лазере, нарисовал в LightBurn прямоугольник, обозначающий этот предмет, а затем слегка прожёг контур на плотной бумаге. Затем я аккуратно совместил свой материал с протравленной миллиметровой бумагой.

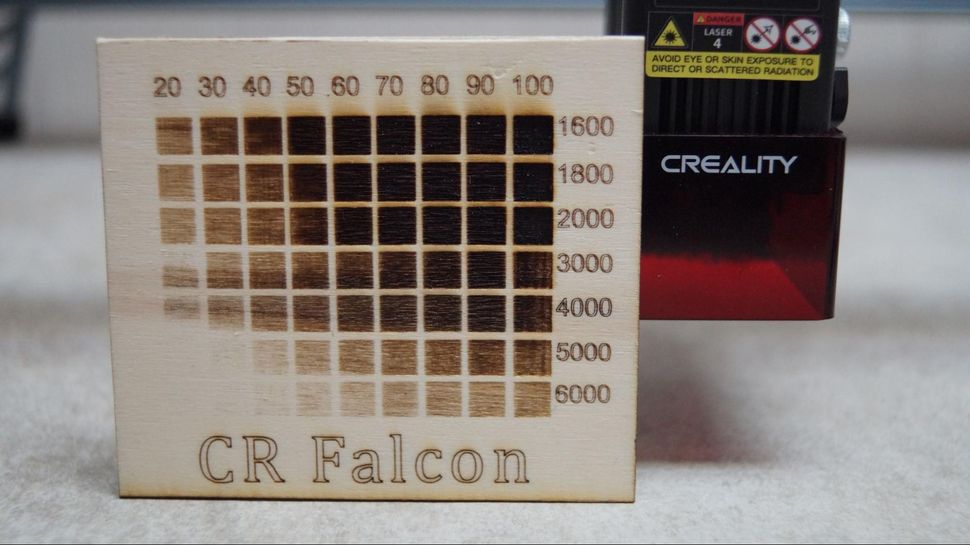

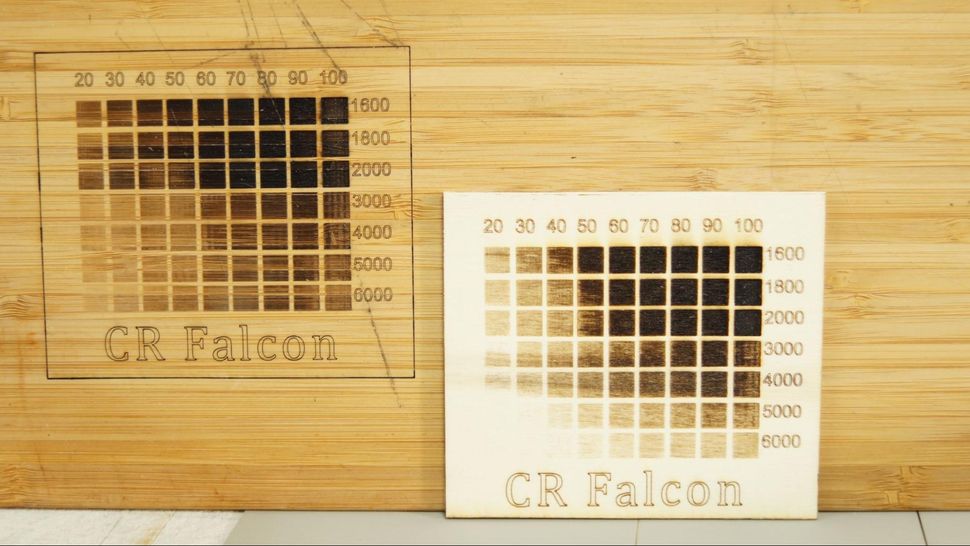

Первым делом я протестировал травление светлой фанеры, предоставленной Creality. Вдохновением послужил тест шкалы мощности, который я увидел на The Louisiana Hobby Guy и адаптировал для 5-ваттного лазера. При мощности 100 % и длине волны 1600 ммс образовался глубокий прожжённый след, а при мощности 20 % и длине волны 6000 ммс не осталось никаких следов.

Я провёл тот же тест на старой бамбуковой разделочной доске из IKEA, и, как видите, при самой низкой температуре остался едва заметный след. Это отличная иллюстрация того, почему нужно тестировать материалы перед началом крупного проекта: несмотря на то, что оба материала «деревянные», они горят с разной скоростью.

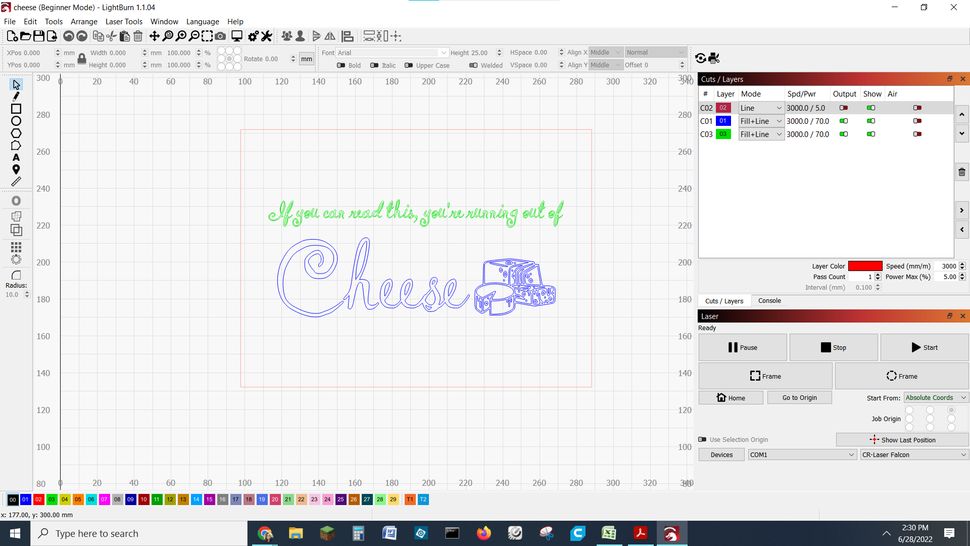

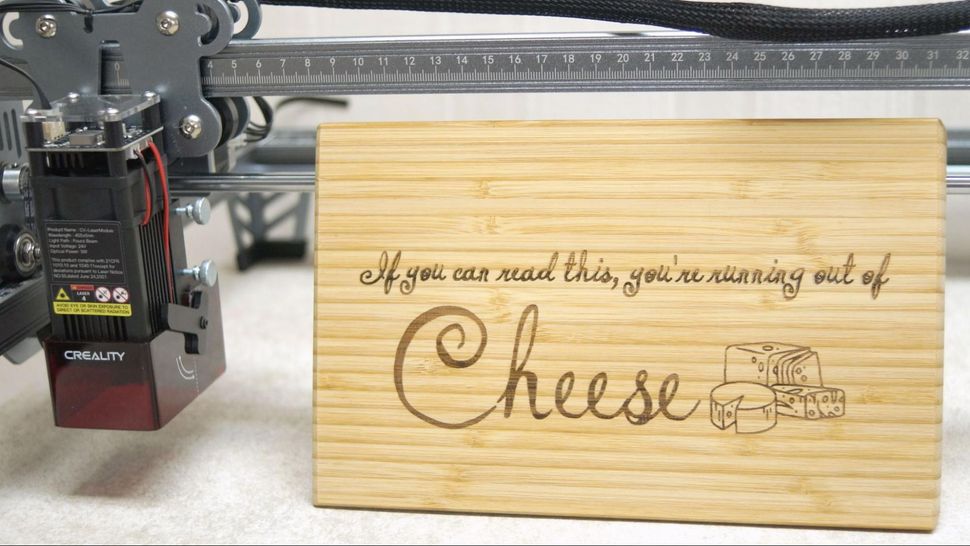

Вооружившись тестами, я подготовил несколько разделочных досок. Начну с этой небольшой бамбуковой разделочной доски из IKEA. Я использовал клипарт с Canva и добавил надписи в LightBurn. Бамбуковые доски могут давать неровные результаты, потому что они сделаны из тонких полосок растительных волокон, склеенных между собой.

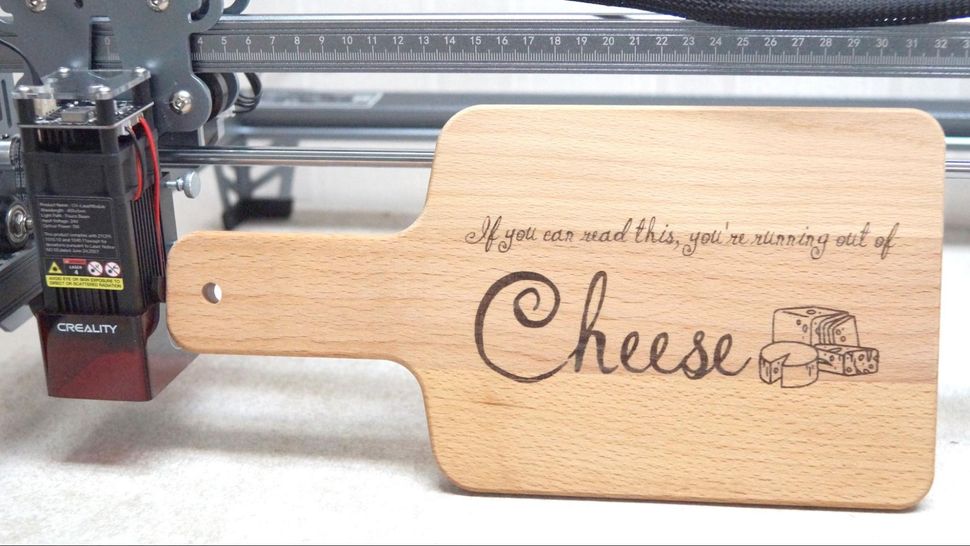

Я использовала тот же рисунок на другой разделочной доске IKEA, сделанной из бука. Результат получился более тёмным и немного более равномерным.

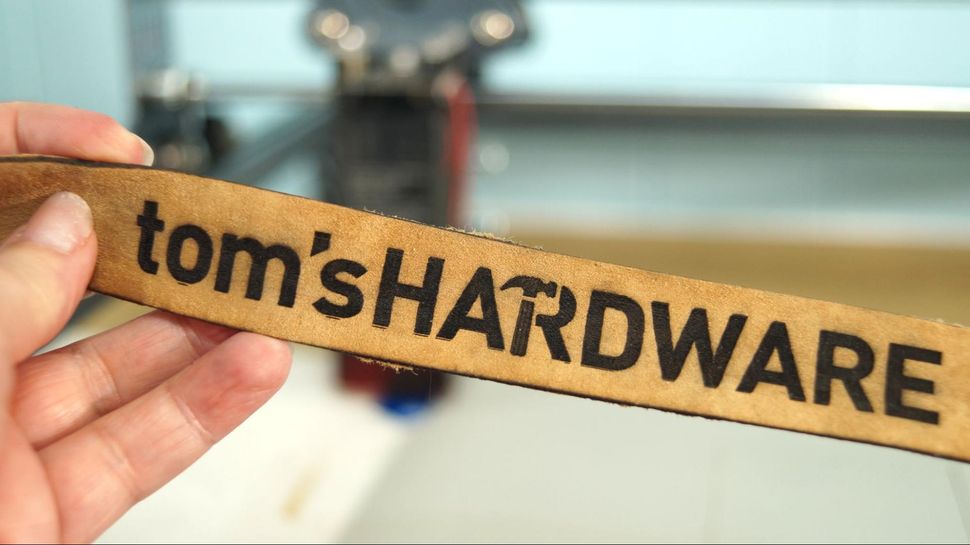

Я хотел посмотреть, как CR Laser Falcon справится с кожей. Кожа может стоить дорого, поэтому я купил в местном магазине товаров для хобби пакет с обрезками замши за 700 рублей. Обрезки довольно разные по форме и размеру, но из этого пакета я могу сделать несколько брелоков, закладок и кожаных бирок. LightBurn без проблем справился с логотипом Tom’s Hardware. Я смог выгравировать изображение в формате jpg, а затем добавить рамку, чтобы вырезать из обрезков прямоугольник. Это заняло около 11 минут при скорости 2000 ммс для jpg и 300 ммс для обрезанной линии.

Я протестировал картон, думая о том, как было бы здорово перерабатывать все эти коробки Amazon, превращая их в различные изделия с помощью лазера. Однако гофрированный картон довольно легко воспламеняется, и даже на высоких скоростях он выделяет много дыма. Когда я перешёл на однослойную древесно-стружечную плиту, мне повезло больше.

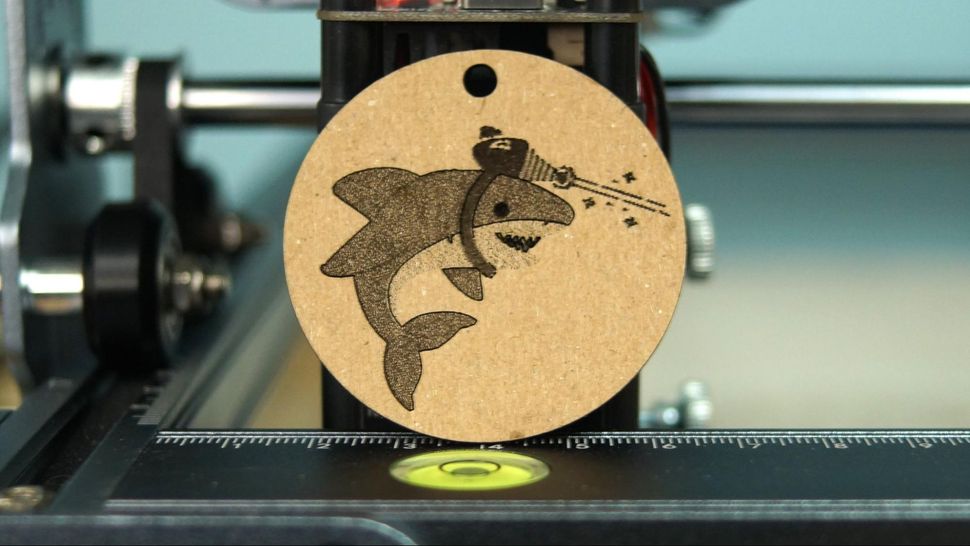

Эта «лазерная акула» была создана с помощью библиотеки изображений Canva и перенесена лазером на картон из подставки для напитков. Для этого потребовалось сделать три прохода: один для изображения на скорости 5000 мм/с, второй для обводки акулы на скорости 2000 мм/с и третий, более медленный, на скорости 500 мм/с для вырезания кругов. В общей сложности на создание этой 50-миллиметровой бирки ушло всего 2 минуты 40 секунд.

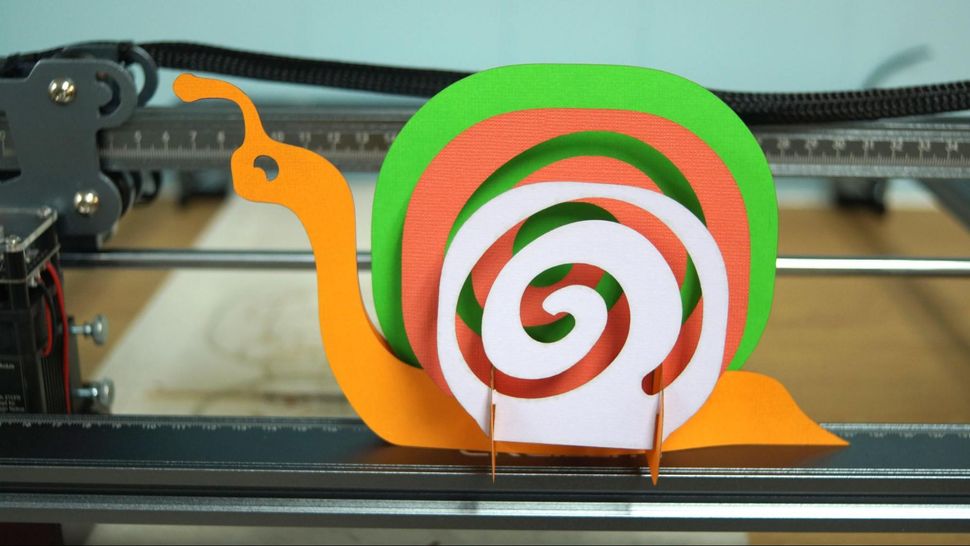

Картон напомнил мне о плотной бумаге для скрапбукинга, поэтому я порылась в своих поделках и нашла такую бумагу. Мне пришлось использовать высокую скорость как для гравировки, так и для резки бумаги. Лазер оставил тонкий слой копоти по краям, так что, возможно, это не лучшая замена резаку для бумаги Cricut… но в крайнем случае сойдёт. Эта улитка взята из DXF Downloads и была разработана для дерева Романом с ЧПУ. Я использовал LightBurn, чтобы уменьшить выемки до толщины бумаги, и прожёг её при температуре 800 мм за один проход.

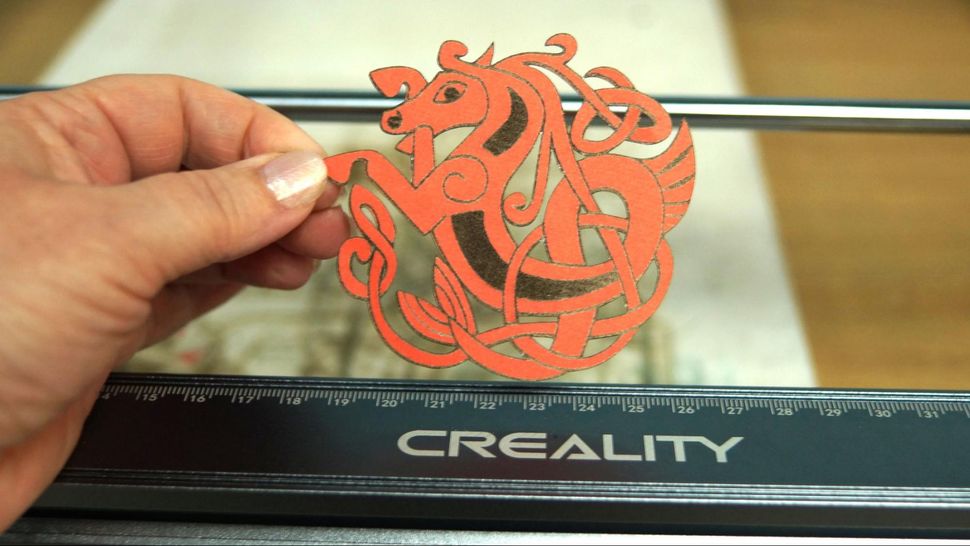

Я взял более изящное изображение из Canva и прожёг ещё один лист картона. Для этой кельтской лошади потребовалось два прохода: один для изображения при температуре 5000 мм, а второй — при температуре 800 мм для вырезания. Это заняло всего 12 минут 18 секунд и получилось просто фантастически.

Мне было интересно, сможет ли Laser Falcon резать дерево. Сначала я провёл несколько тестов на палочках для мороженого, а затем перешёл к фанере толщиной 3 мм. Я использовал ту же кельтскую лошадь и с помощью LightBurn нанёс линию реза, а также сделал проход с дизерингом изображения. Изображение было установлено на 3000 мм, а линии реза наносились в 3 прохода по 250 мм, общее время работы составило 28 минут 49 секунд.

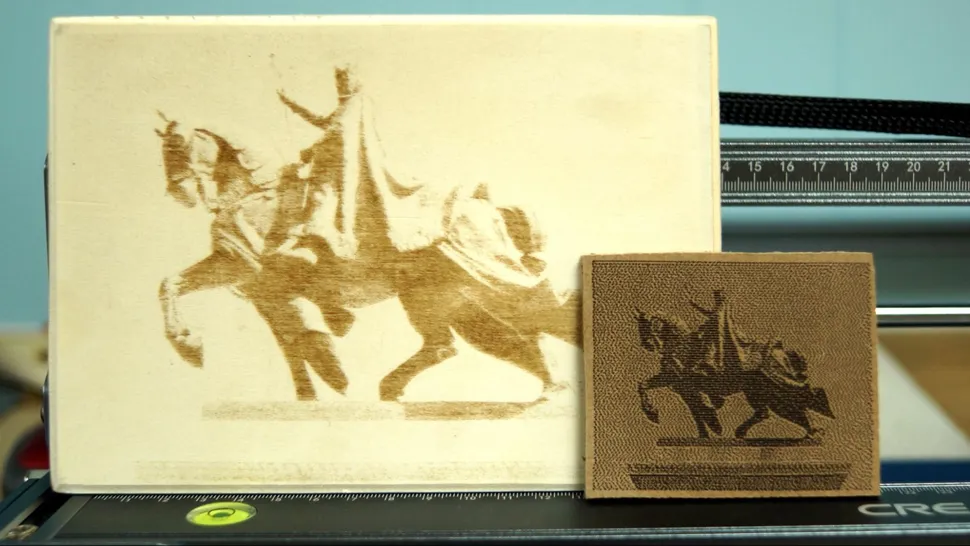

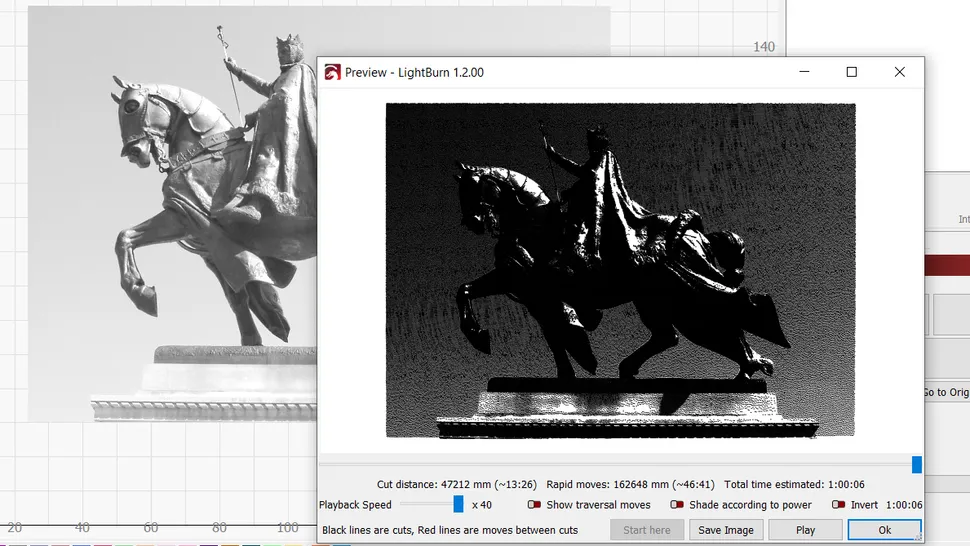

Фотографии оказались скорее искусством, чем наукой, и мне нужно было потратить больше времени, чтобы по-настоящему овладеть этим ремеслом. Это фотография «Апофеоза Сент-Луиса» на фоне Художественного музея Сент-Луиса. Большая фотография выжжена на сосне и заняла 65 минут при скорости 3500 мм/с в режиме Джарвиса. Меньшая фотография выжжена на МДФ и заняла около 15 минут в LaserGRBL, также в режиме Джарвиса и со скоростью 3000 мм/с. Большая проблема с фотографиями заключается в том, что изображения для предварительного просмотра в обеих программах совсем не похожи на конечный результат, и вам приходится гадать.

1 из 2

Итог

Creality CR Laser Falcon — это замечательный лазерный станок начального уровня для хобби, который продаётся по цене 35 тыс. рублей. Он оснащён минимальным набором функций безопасности, но при соблюдении мер предосторожности является идеальным настольным лазером для начинающего любителя.

Он прост в сборке и эксплуатации и может резать древесину толщиной до 5 мм. Это отличный инструмент для создания украшений, рамок для фотографий и других поделок. Вы можете гравировать самые разные материалы, такие как дерево, картон, кожа, акрил, алюминий или окрашенная плитка.

Хотя встроенный вытяжной вентилятор и фильтр кажутся невероятно простыми, я обнаружил, что они значительно уменьшают количество дыма и испарений. Тем не менее вам следует убедиться, что в помещении есть хорошая вентиляция, особенно если вы используете лазер в течение длительного времени.

В комплект не входит огнеупорное основание, и если вы не добавите его самостоятельно, то рискуете прожечь дыру в столешнице. Также в комплект не входит USB-кабель для подключения машины к компьютеру. Мне пришлось потратить ещё 3 тыс. рублей, чтобы приобрести эти детали, которые очень нужны для нормальной работы машины.
