Плюсы и минусы Raw S1 для игрового ПК

Простой mini-ITX? Кто бы мог подумать, что вы услышите эти слова, произнесённые в одном предложении? Уж точно не я, и многие любители собирать ПК согласились бы со мной. Но, несмотря на это, ребята из небольшой шведской компании Louqe создали новый корпус, не похожий ни на что из того, что я видел раньше. Прежде всего, это минималистичный, элегантный, красивый и, к моему удивлению, возможно, самый простой корпус Mini-ITX, который когда-либо видел мир. При этом он невероятно компактный и хорошо справляется с охлаждением.

Но в этом уравнении простого совершенства многого не хватает. Например, здесь нет водяного охлаждения или поддержки радиатора, а также фильтрации воздуха. Чёрт возьми, здесь даже нет никаких портов ввода-вывода на передней панели, кроме USB Type-C, да и тот находится в одном из задних углов корпуса. И он дорогой: рекомендованная розничная цена составляет 33 тыс. рублей.

В этом смысле Louqe Raw S1 нельзя назвать универсальным корпусом. У него только одна компоновка. Но, не пытаясь быть всем сразу, я считаю, что Louqe Raw S1, возможно, приблизился к идеалу в формате mini ITX и может попасть в наш список лучших корпусов для ПК. Давайте познакомимся с ним поближе, хорошо?

Технические характеристики Louqe Raw S1

Характеристики

1 из 2

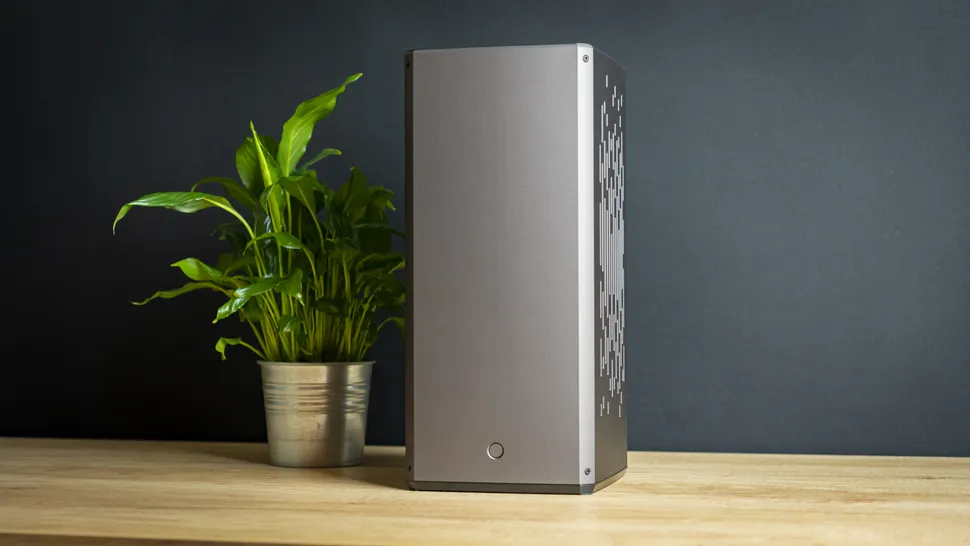

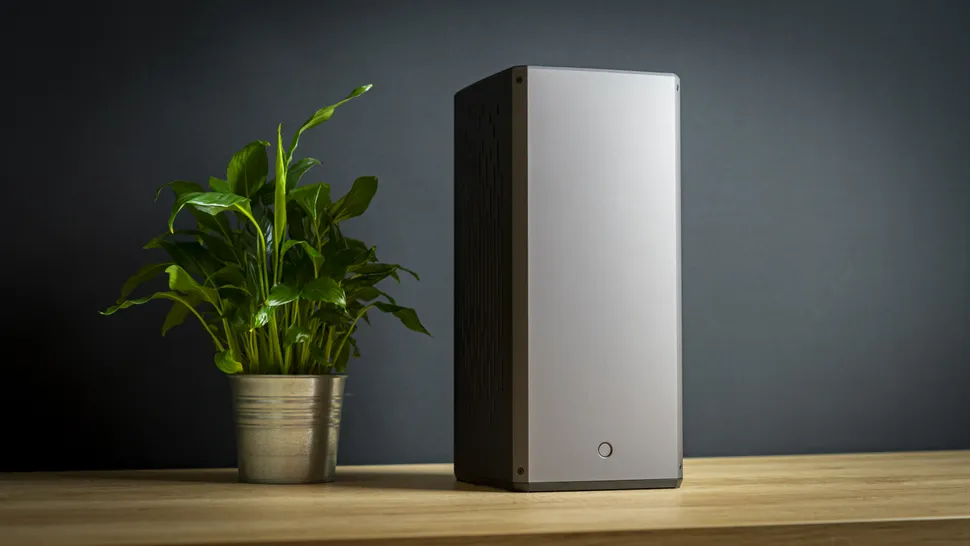

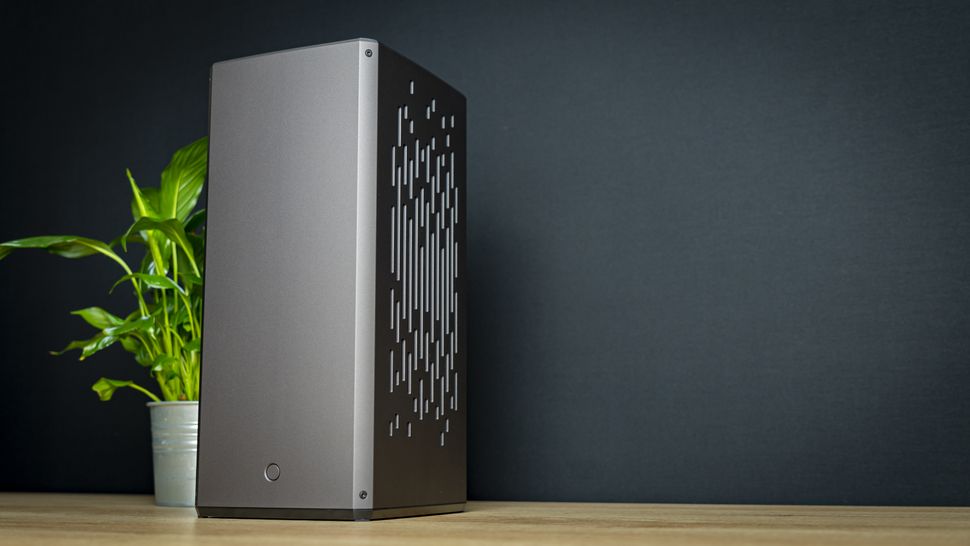

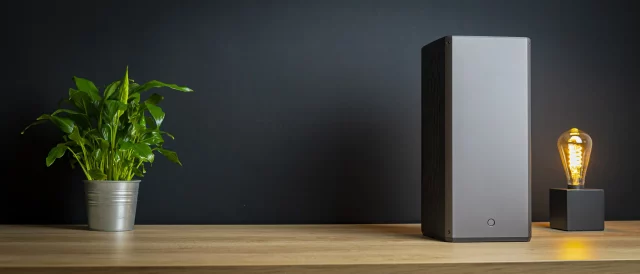

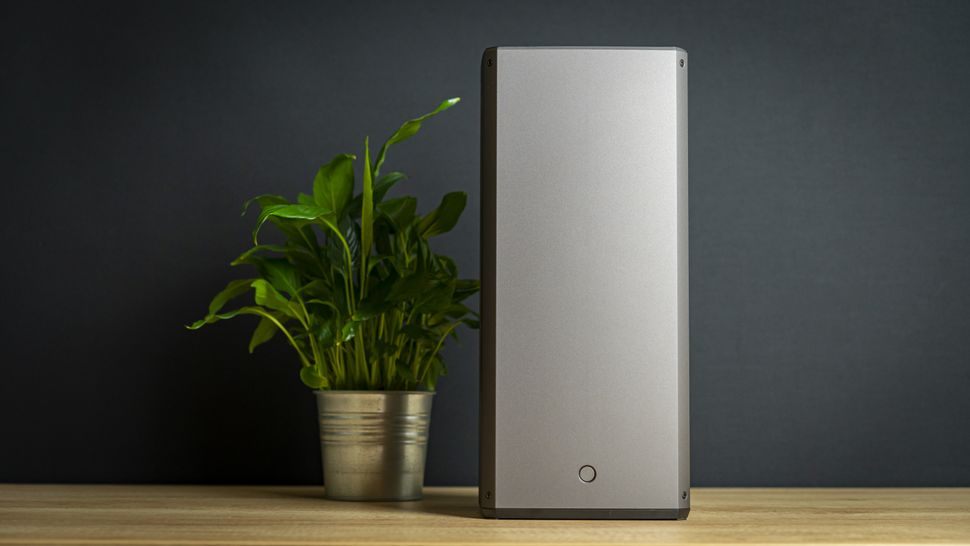

При осмотре Louqe Raw S1 сразу становится понятно, что в этом корпусе нет ничего особенного. Он невероятно компактный: всего 14,9 дюйма в высоту, 6,8 дюйма в ширину и 7,5 дюйма в глубину. С точки зрения ITX, объём этого корпуса составляет 12 литров, что действительно очень мало. Для сравнения: очень, очень немногие корпуса имеют объём менее 10 литров, и тем, кому это удалось, пришлось пойти на значительные жертвы. Даже небольшой чехол Meshlicious от Lian Li, спин-офф Ssupd, заметно больше — его объём составляет 14,67 литра.

1 из 2

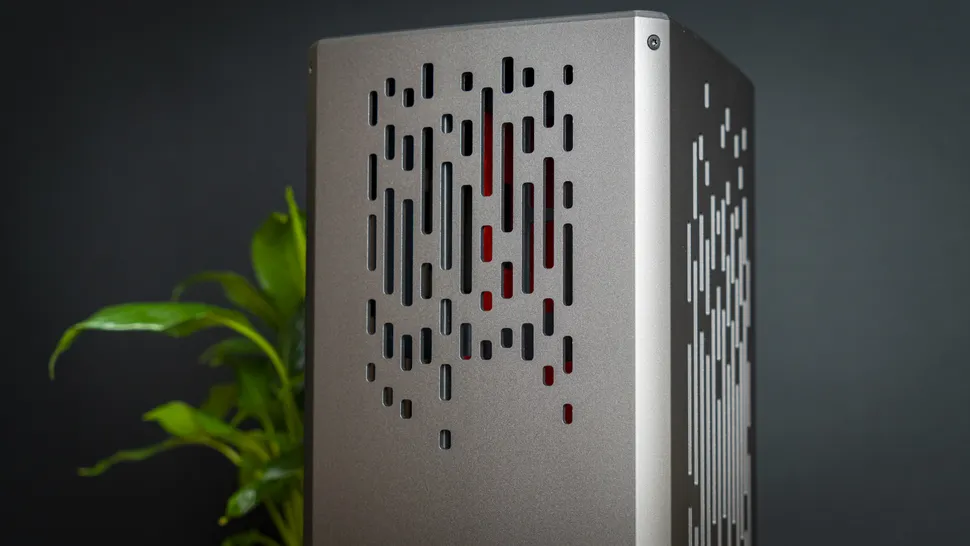

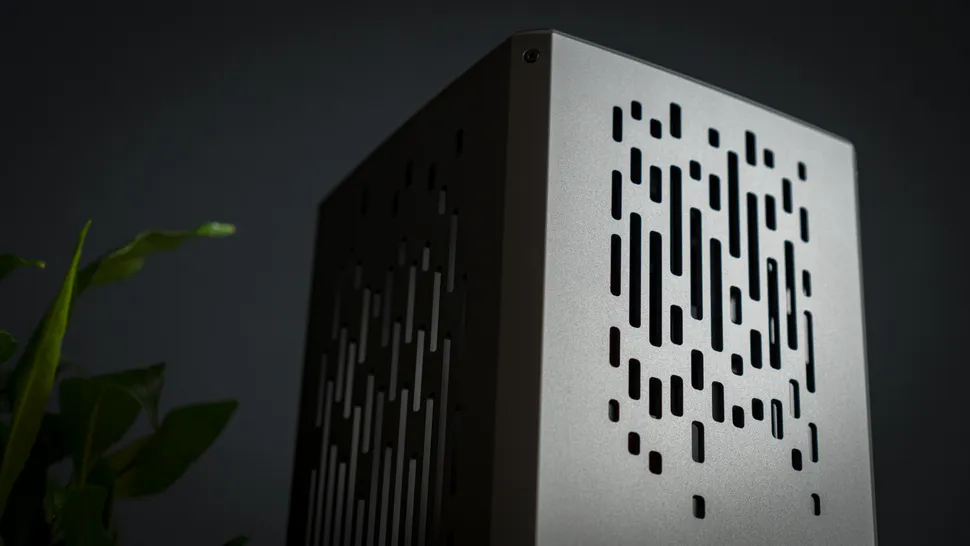

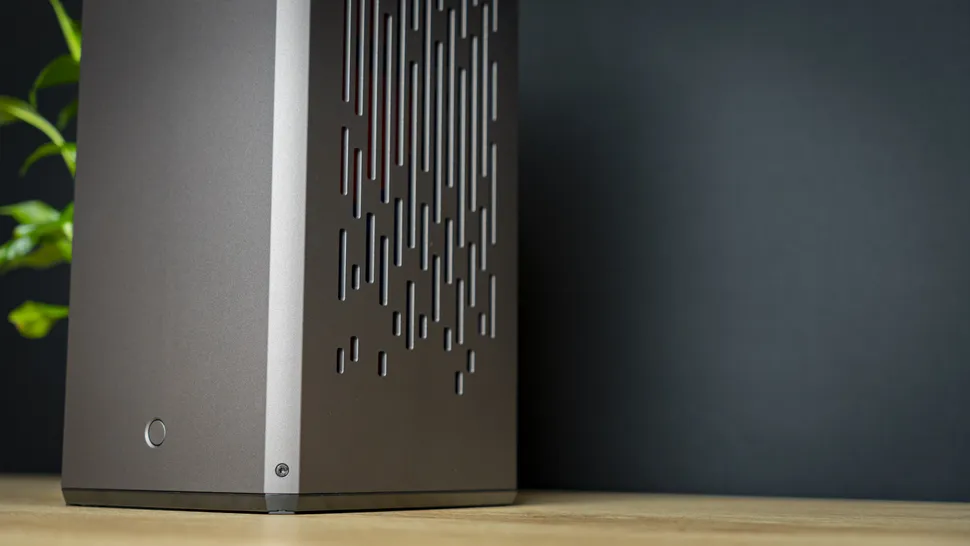

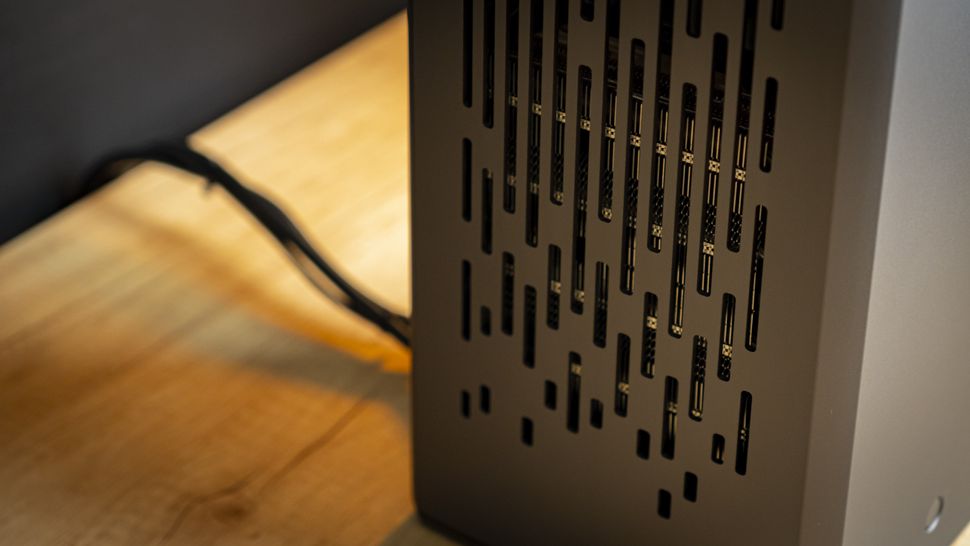

Возвращаясь к внешнему корпусу Raw S1: он изготовлен из цельного куска фрезерованного, подвергнутого дробеструйной обработке, травлению и анодированию алюминия в стильном цвете «родий-серый» По бокам расположены большие вырезы, образовавшиеся в процессе фрезерования, которые создают сетчатый воздухозаборник с игривым, но в то же время строгим индустриальным видом.

Благодаря такой конструкции и толстому корпусу Raw S1 обеспечивает качество, которого сложно добиться с помощью других чехлов. Возможно, в нём нет фильтра, но слово «Raw» в его названии вполне уместно. Он сильно открыт по бокам, что обеспечивает приток свежего воздуха.

1 из 2

Если посмотреть на заднюю часть шасси, то можно увидеть ту же сетку, но только сверху. Это место для выхлопной трубы. Верхняя часть шасси почти полностью закрыта, но я не думаю, что это станет проблемой, учитывая наличие выхлопной системы в задней части.

Вы заметите, что на передней панели нет видимых элементов ввода-вывода. Это связано с тем, что в Raw S1 практически нет элементов ввода-вывода, кроме порта Type-C на задней панели. Конечно, это не проблема, так как система лёгкая и её можно легко перевернуть, чтобы получить доступ ко всем элементам ввода-вывода в нижней части, но об этом стоит помнить при планировании размещения на столе.

Краткое сравнение

1 из 2

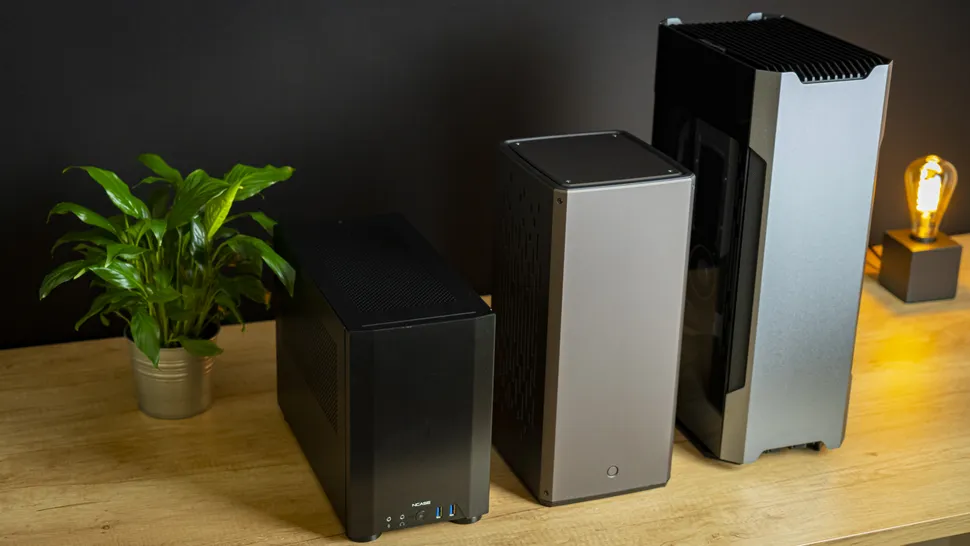

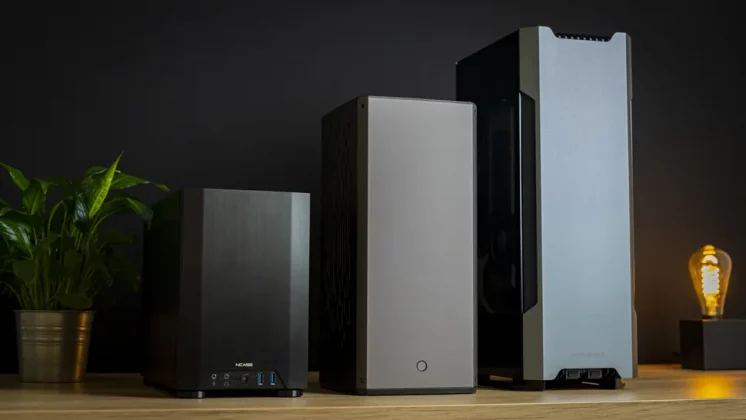

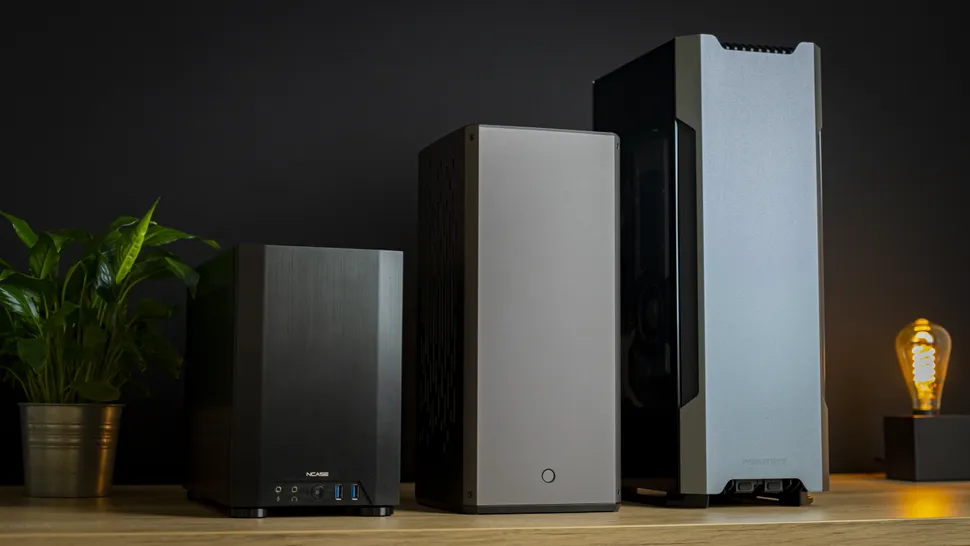

Если сравнить Raw S1 с моим верным корпусом первого поколения NCase M1 (я знаю, что он выглядит немного потрёпанным, но он хорошо мне послужил) и Phanteks Evolv Shift 2, то становится ясно, что Raw S1 занимает меньше места, чем оба этих корпуса. Кроме того, он значительно дороже двух других: NCase M1 сейчас стоит около 21 тыс. рублей, а Evolv Shift 2 — всего 10 тыс. рублей. Но качество материалов Raw S1 намного превосходит обе эти альтернативы, поэтому я бы не сказал, что цена в 33 тыс. рублей завышена.

Открываем Raw S1

1 из 2

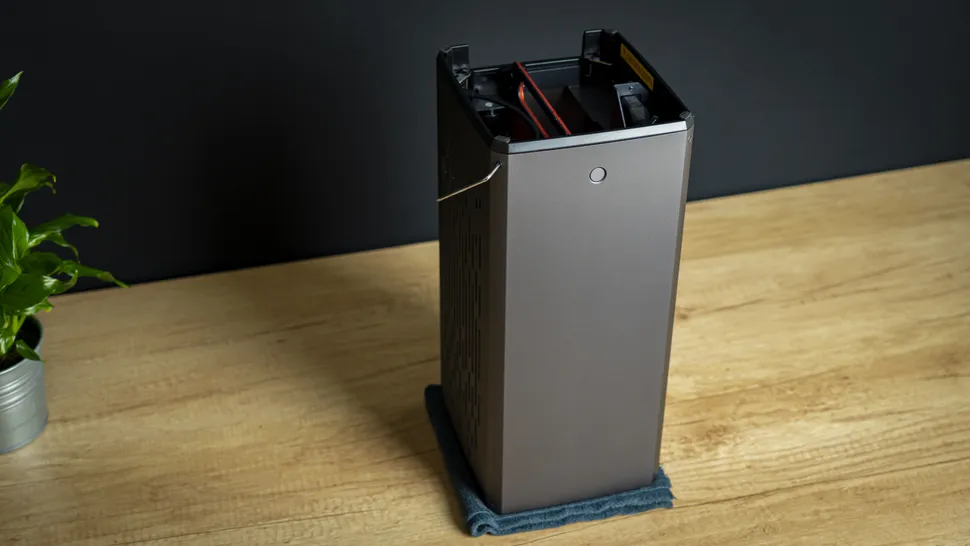

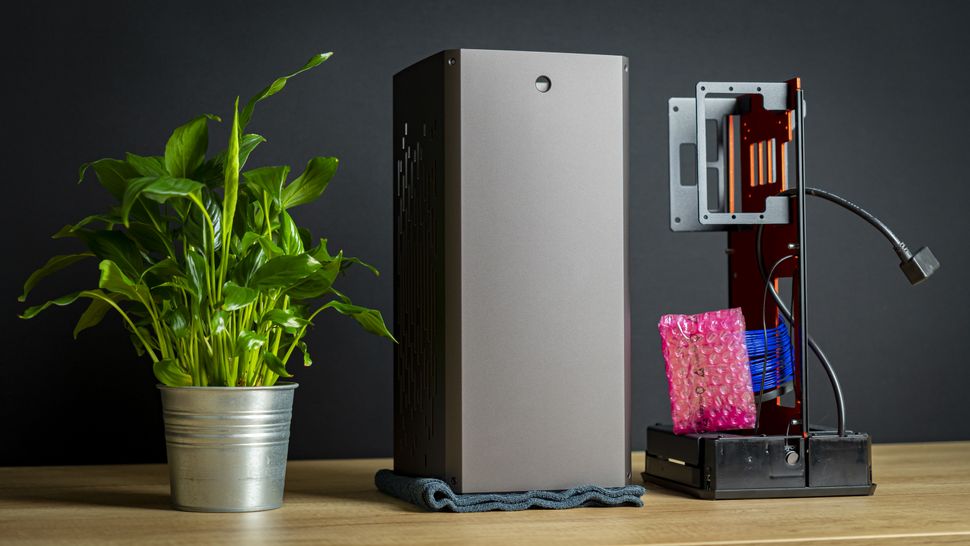

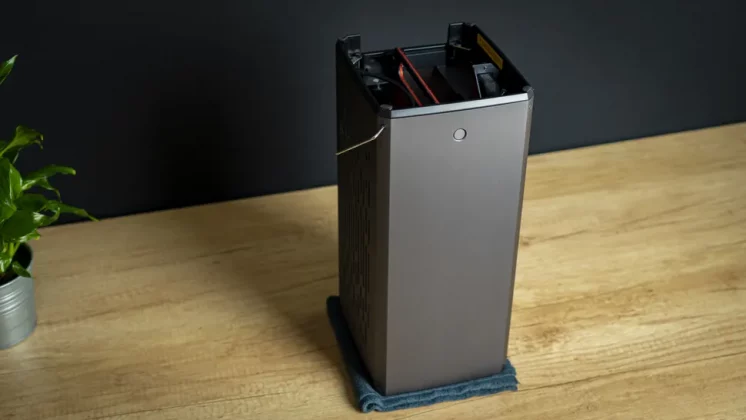

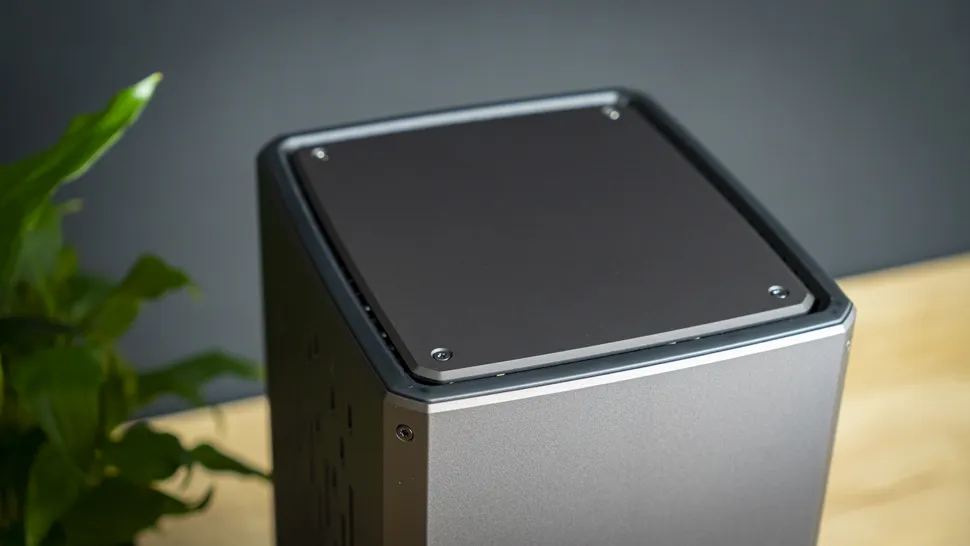

Чтобы открыть корпус, сначала положите его вверх дном на ткань. Затем открутите четыре крепежных винта на внешней стороне корпуса, снимите фиксаторы с порта USB Type-C и кнопки питания и сдвиньте их в сторону.

Затем, взявшись за ручку посередине, вы просто вытаскиваете сердцевину из внешней оболочки.

Внутренняя планировка

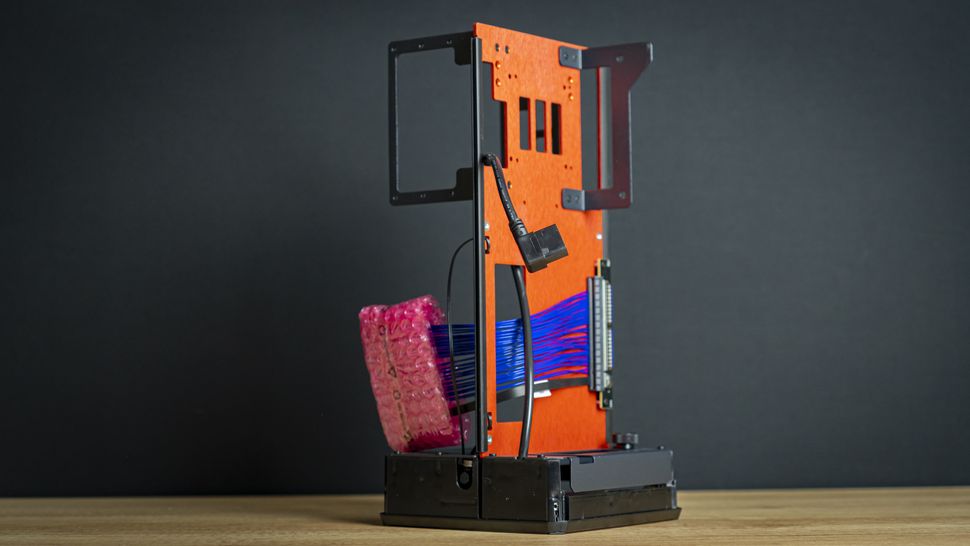

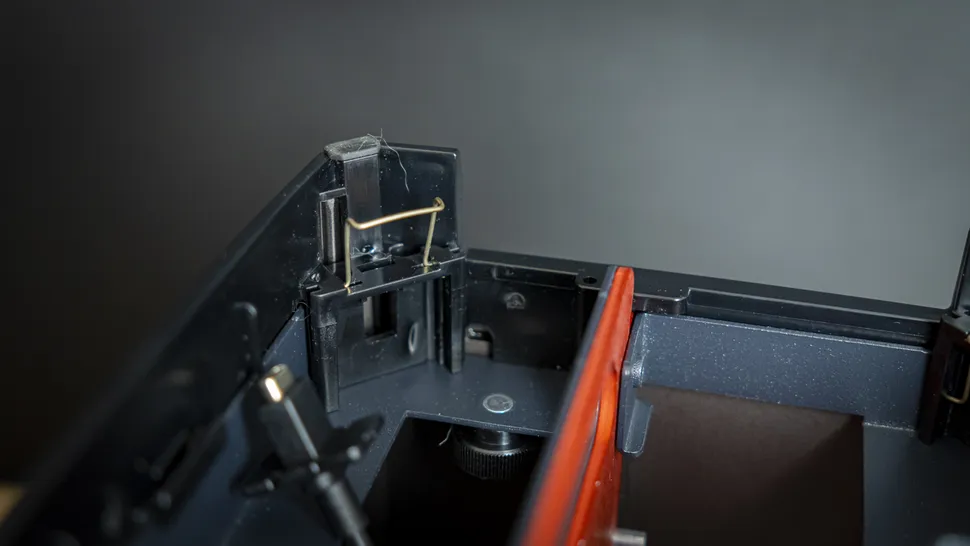

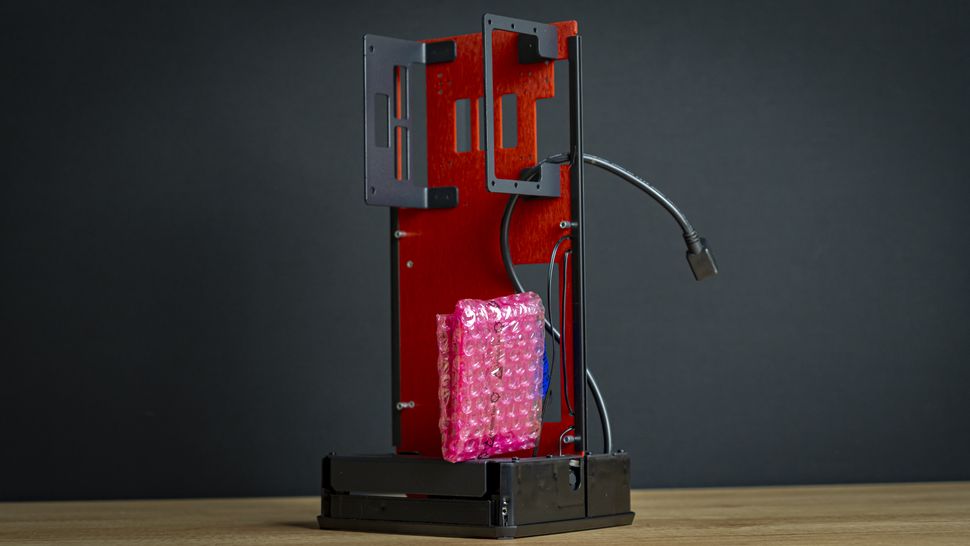

В основе корпуса лежит красная перегородка, на которой закреплена система «сэндвич». Слева от неё находится место для материнской платы ITX и блока питания SFX в верхней части, а справа от перегородки — место для видеокарты.

Но можно разместить и что-то ещё. Сверху, за блоком питания, можно установить вентилятор охлаждения, а под блоком питания есть место для 2,5-дюймового накопителя — хотя, скорее всего, вы захотите использовать накопитель M.2, так как места здесь мало. На верхнем выходе можно установить 140-миллиметровый вентилятор, но для этого придётся разобрать верхнюю часть корпуса, чтобы добраться до креплений. А подключить кабель будет непросто, так как это единственный компонент, который не крепится к основной части корпуса.

Запутались? Не волнуйтесь, сборка на следующей странице поможет вам лучше представить себе систему в этом случае.

1 из 2

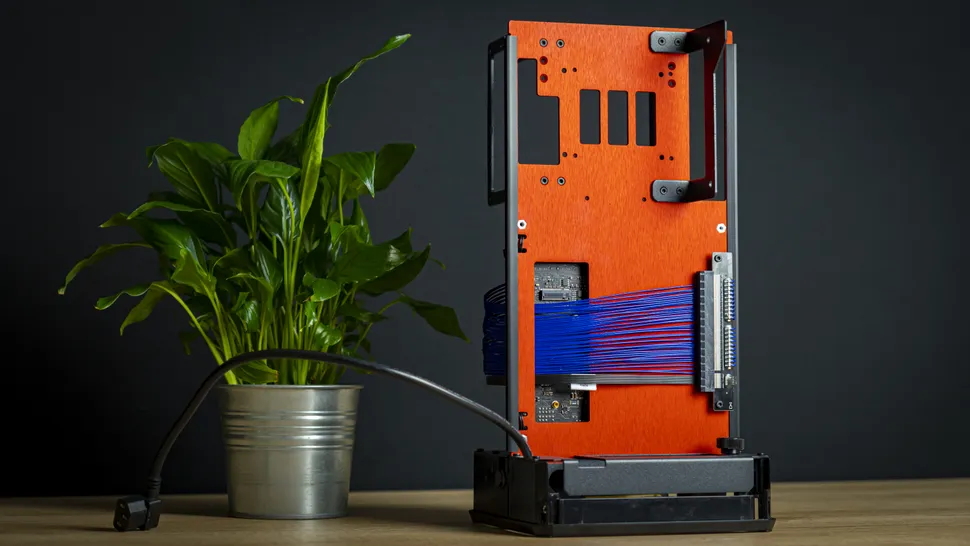

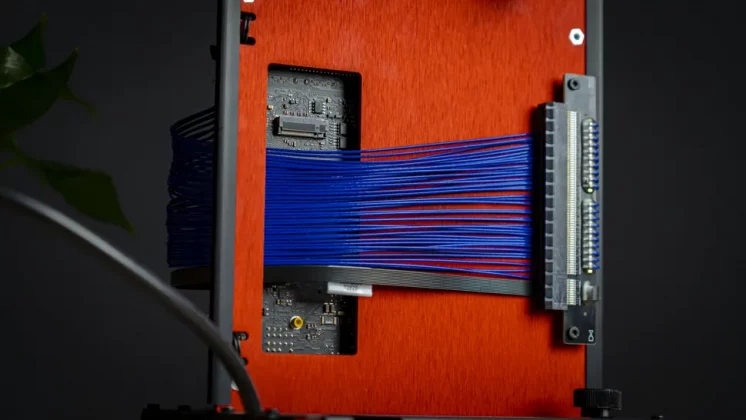

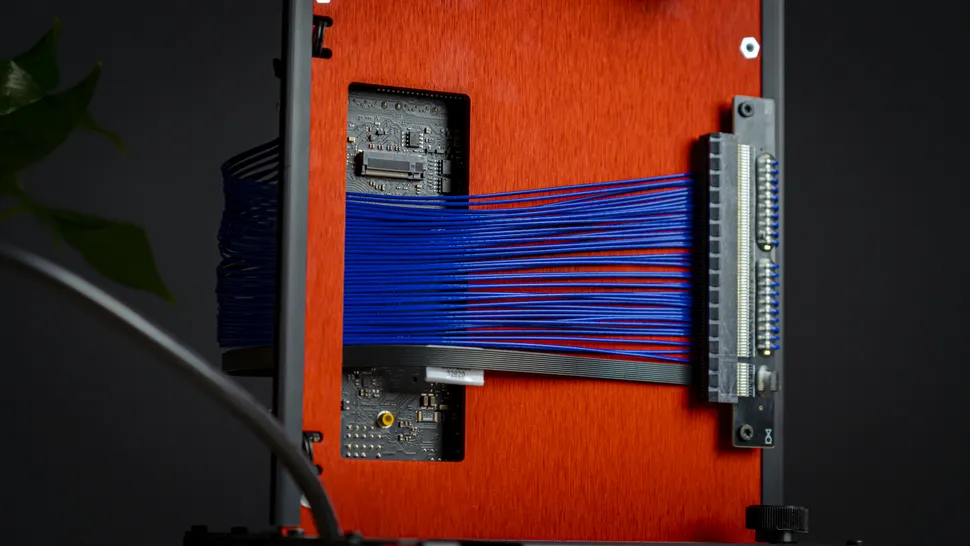

При разработке этого корпуса компания Louqe также хотела обеспечить встроенную поддержку PCI-Express 4.0, поэтому этот синий «ленточный» кабель выглядит так необычно. Традиционные переходники PCIe обычно имеют множество проблем с PCIe 4.0, и даже те, которые якобы поддерживают Gen 4, часто не поддерживают. Louqe утверждает, что эта материнская плата действительно поддерживает PCIe Gen 4, но поскольку у меня нет ни графического процессора Gen 4, ни материнской платы Gen 4 ITX, ни процессора Gen 4, чтобы проверить это, нам остаётся только поверить им на слово.

Небольшая коллекция аксессуаров в комплекте

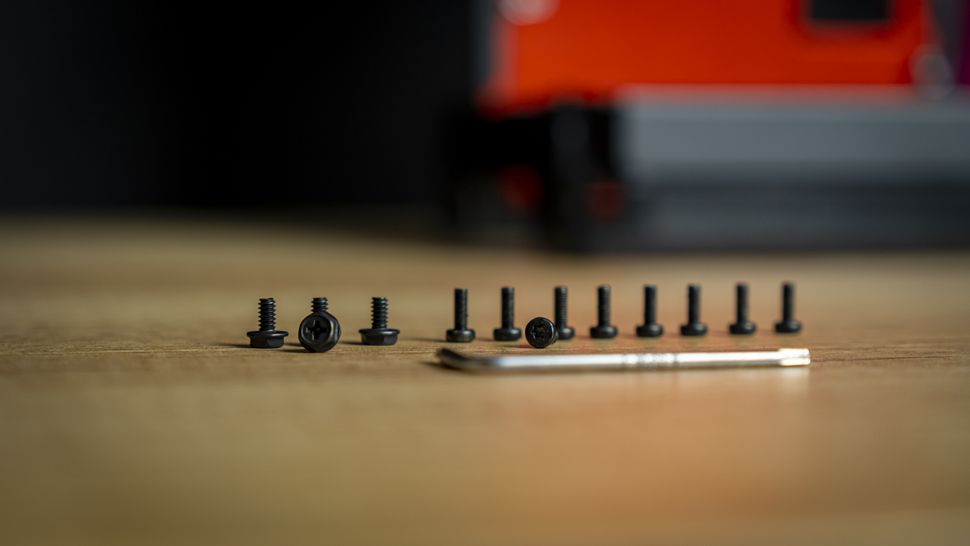

Здесь вы видите всю коробку и содержимое сумки с аксессуарами. Вы получаете корпус, четыре винта для крепления блока питания и восемь (в моей упаковке было на один больше) винтов общего назначения для крепления материнской платы. Но, скорее всего, вам не понадобится и половина из них — мне хватило четырёх.

Установка оборудования

Для сегодняшней сборки мы используем следующую систему:

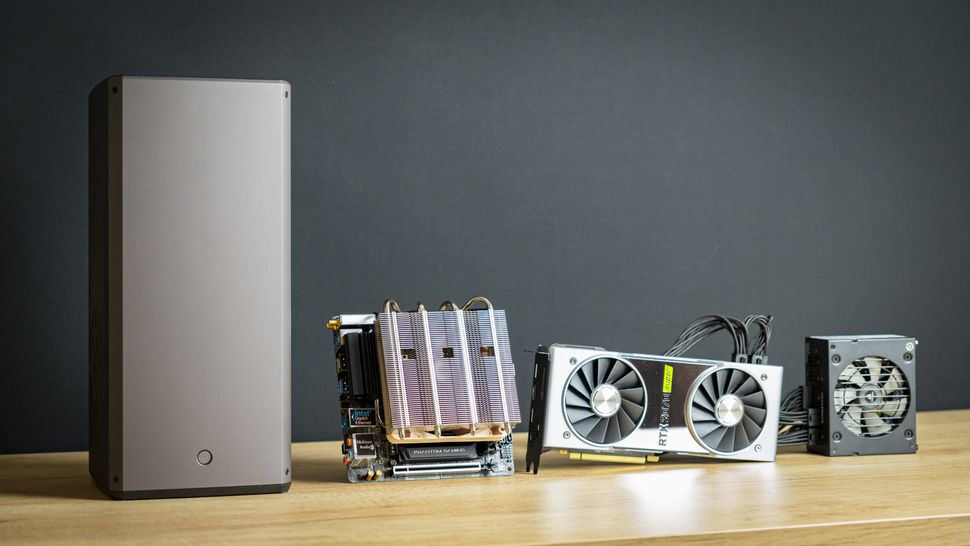

Для этой сборки мы в основном используем наш стандартный набор компонентов Mini-ITX, состоящий из материнской платы ASRock Z390 Phantom Gaming-ITX/ac, процессора Intel Core i5-9600K, 16 ГБ памяти Corsair Vengeance LPX, блока питания Corsair SF750 и видеокарты Nvidia Founders Edition RTX 2070 Super.

Дизайнеры Raw S1 сказали мне, что на момент написания статьи лучшим процессорным кулером для этого корпуса был Noctua NH-L12S (хотя, как мне сообщили, скоро выйдет версия Raw S1 от Noctua, похожая на L12S Ghost Edition для одного из предыдущих корпусов Louqe). Поэтому, естественно, я позаботился о том, чтобы у нас был такой кулер для этого обзора. Те, кто собирает системы в нишевых корпусах Mini-ITX, как правило, покупают системы охлаждения, которые лучше всего подходят для конкретного корпуса. Поскольку NH-L12S стоит всего 5500 тыс. рублей, было бы несправедливо по отношению к Raw S1 использовать для этого обзора какой-либо другой кулер.

Несколько слов об аппаратной совместимости

Но здесь нужно отметить несколько моментов, касающихся совместимости с оборудованием. Во-первых, убедитесь, что ваша материнская плата поддерживает этот кулер, и что вы используете низкопрофильную память — модули Vengeance LPX, которые мы использовали, были на пределе возможностей этого кулера. Кроме того, блоки питания SFX-L не поместятся без особых усилий, как и 3,5-дюймовые накопители или системы жидкостного охлаждения. Вы можете разместить материнскую плату, графический процессор, блок питания, 2,5-дюймовый накопитель и один вентилятор — вот и всё. И даже в этом случае 2,5-дюймовый накопитель может поместиться за блоком питания, но, как вы увидите позже, он будет прилегать неплотно, и я бы рассчитывал на то, что для хранения данных будут использоваться накопители M.2, которые устанавливаются непосредственно на материнскую плату.

Итак, без лишних слов, приступим к сборке.

Шаг 1. Установка материнской платы

1 из 3

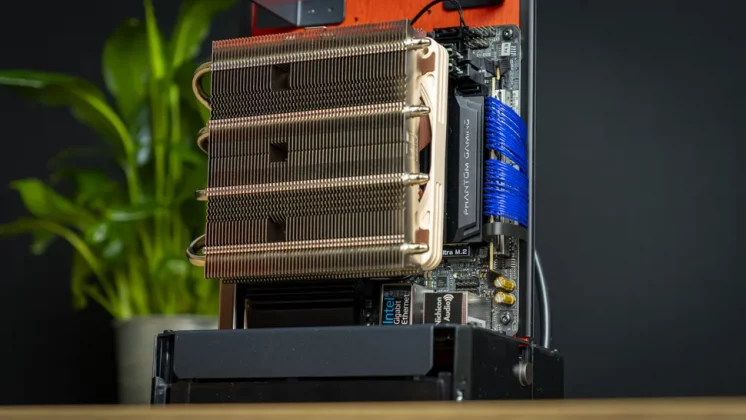

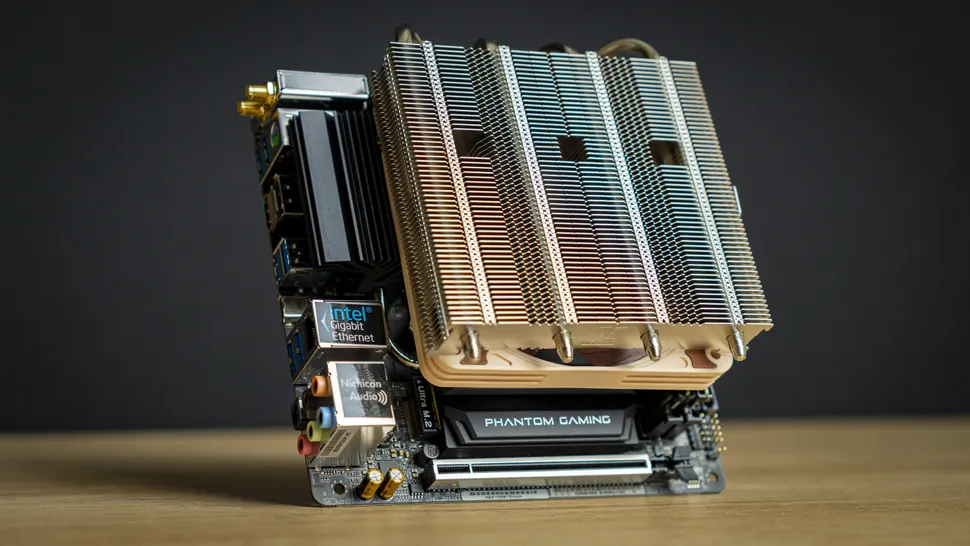

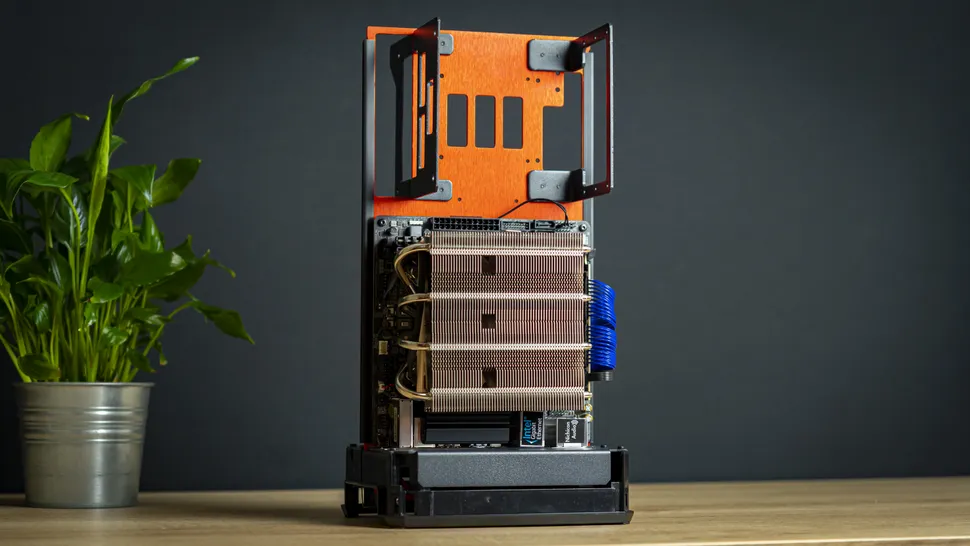

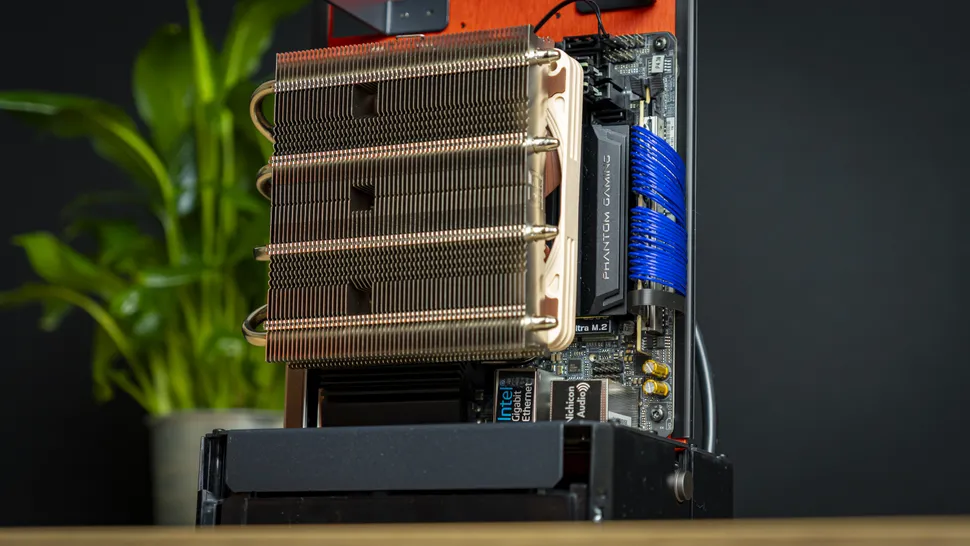

Конечно, мы пропускаем несколько основных этапов — перед этим шагом мы уже установили на материнскую плату процессор, память, твердотельный накопитель M.2 и процессорный кулер. Сначала мы разместили плату ввода-вывода в нижней части корпуса, а затем установили материнскую плату. Поскольку она лежит на плате ввода-вывода, закрепить материнскую плату в вертикальном корпусе было очень просто.

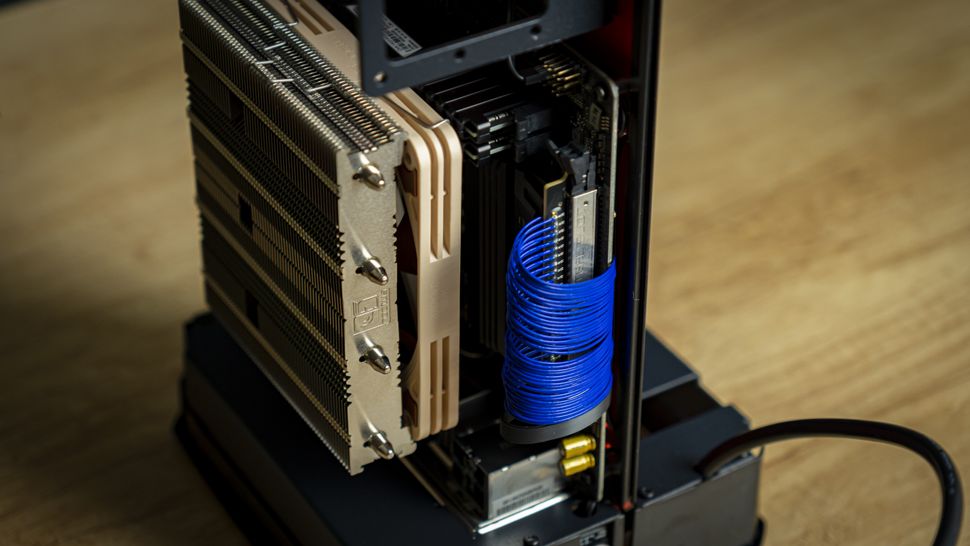

Затем я установил переходник PCI-Express на материнскую плату, аккуратно вставив его на место. Возможно, он поддерживает быструю передачу данных по PCIe 4.0, но на ощупь он хрупкий, так что обращайтесь с ним бережно.

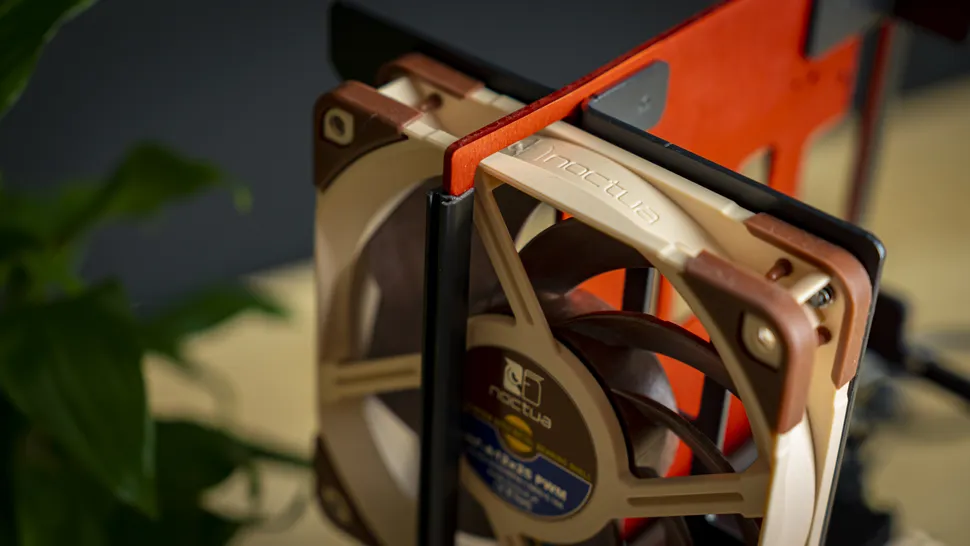

Шаг 2. Установка заднего вентилятора NF-A12x25

1 из 2

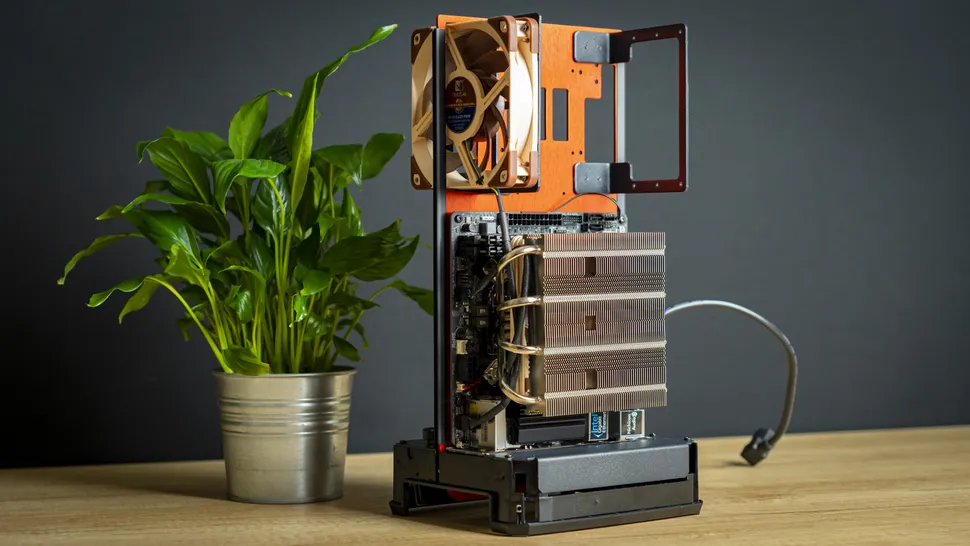

Поскольку мы использовали кулер Noctua для процессора, было бы логично использовать один из лучших корпусных вентиляторов на рынке для отвода тепла. Поэтому я взял Noctua NF-A12x25 и установил его на задней панели для отвода тепла. Не делайте этого позже, так как блок питания будет перекрывать доступ к отвёртке.

Шаг 3. Установка блока питания

1 из 2

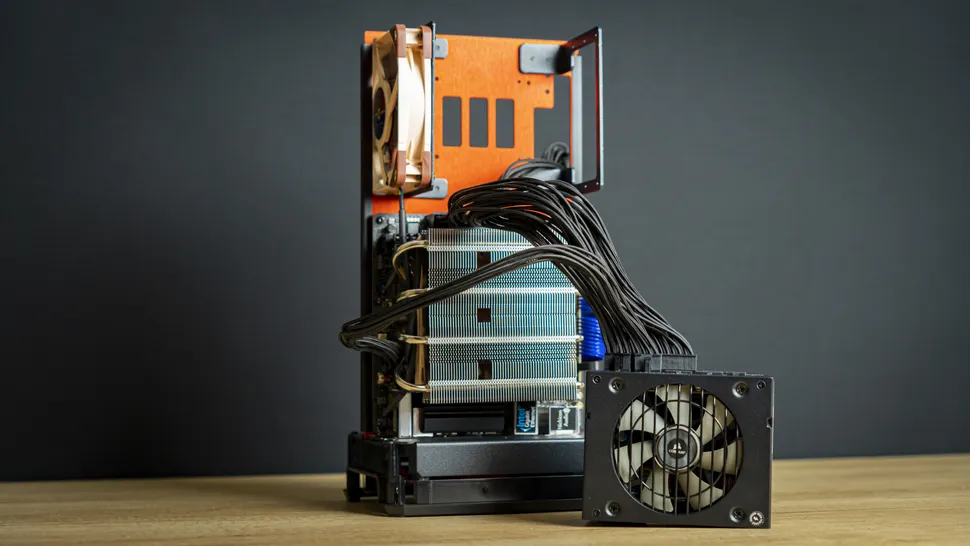

Немного повозившись, я решил, что проще всего сначала подключить кабели блока питания к материнской плате и проложить кабели питания графического процессора в нужное место, а затем установить блок питания на предназначенное для него место. Поскольку в этой сборке у меня не было 2,5-дюймового диска, между блоком питания и задней панелью корпуса оставалось немного места. Я проложил кабели туда, сложил их пополам, затем установил блок питания на место и закрепил его четырьмя винтами.

Если у вас возникли проблемы, вы можете снять кронштейн блока питания, установить на него блок питания, а затем установить блок питания с кронштейном на место. Предположительно, подойдут блоки питания SFX-L, но я бы не стал на это рассчитывать — там и так было очень тесно из-за модульных разъёмов, и я бы не хотел жертвовать ради этого задним вентилятором.

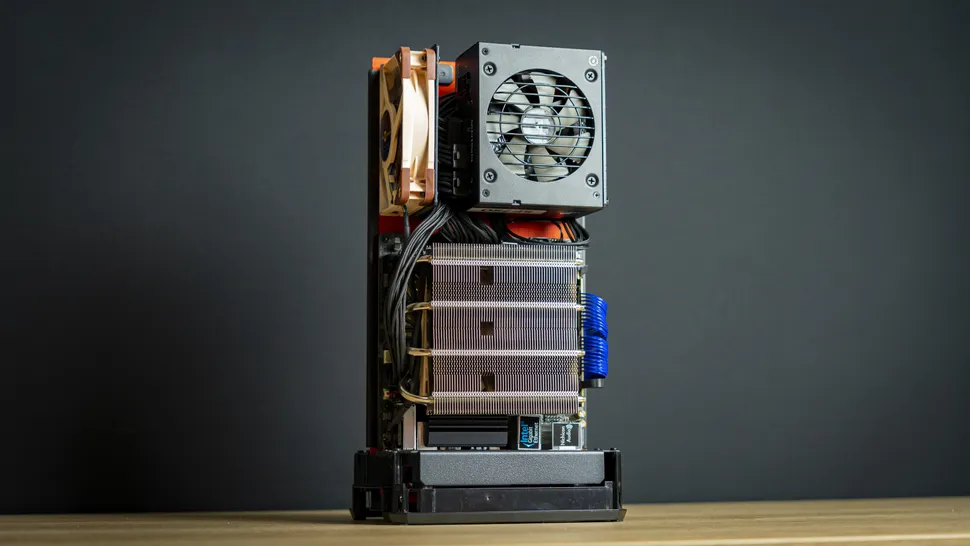

При такой конфигурации стандартные кабели, входящие в комплект поставки SF750, подошли идеально, хотя для устранения провисания потребовалось освободить всё пространство за блоком питания. Если вы хотите установить туда накопитель или использовать блок питания SFX-L, вам понадобится специальный комплект кабелей нужной длины, чтобы минимизировать провисание.

Шаг 4. Установка графического процессора

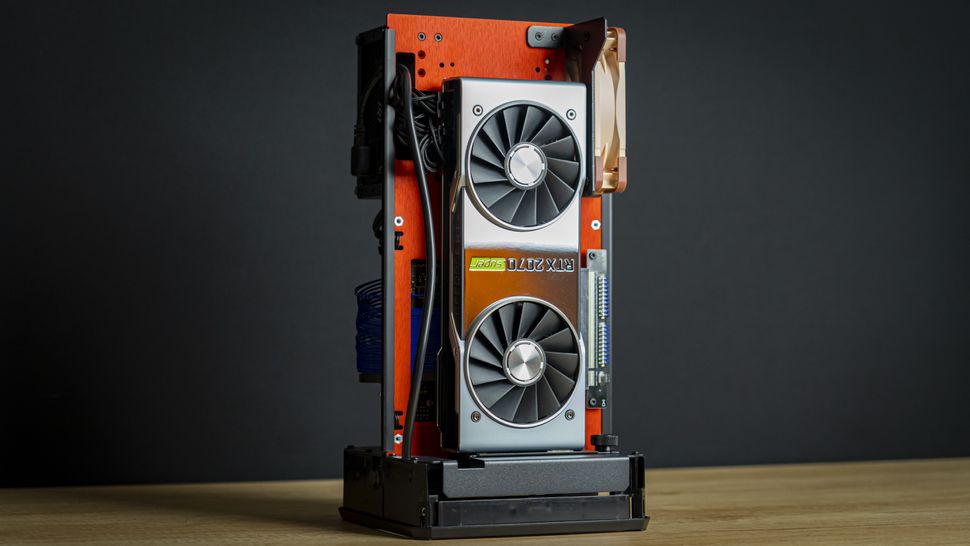

Установка графического процессора была, пожалуй, самым простым этапом сборки — хотя до сих пор всё было непросто. Я открутил ручку в области защиты ввода-вывода, вставил графический процессор и закрутил ручку обратно. Она находится на «неправильном» конце ввода-вывода графического процессора, но хорошо его фиксирует. Конечно, в этом корпусе нет ничего стандартного, да и зачем это нужно, верно?

Как видите, после установки графического процессора Founder’s Edition RTX 2070 Super осталось много свободного места. На самом деле здесь так много места для графического процессора, что вы можете установить здесь RTX 3090 Founder’s Edition — 3090 в корпусе ITX объёмом 12 литров. Разве это не впечатляет?

Тем не менее, если вы хотите установить здесь видеокарту Nvidia серии 3000 с высоким TDP, Louqe рекомендует не использовать 2,5-дюймовый накопитель, так как он будет препятствовать прохождению воздуха через систему охлаждения, что приведёт к ухудшению температурного режима и, возможно, к медленному нагреву вашего драгоценного SSD.

Шаг 5. Последние штрихи

На тот момент сборка уже близилась к завершению. Я провозился всего 30 минут, включая фотографирование процесса, и это, пожалуй, самое быстрое время, за которое я когда-либо собирал ПК, не говоря уже о ПК Mini-ITX.

1 из 2

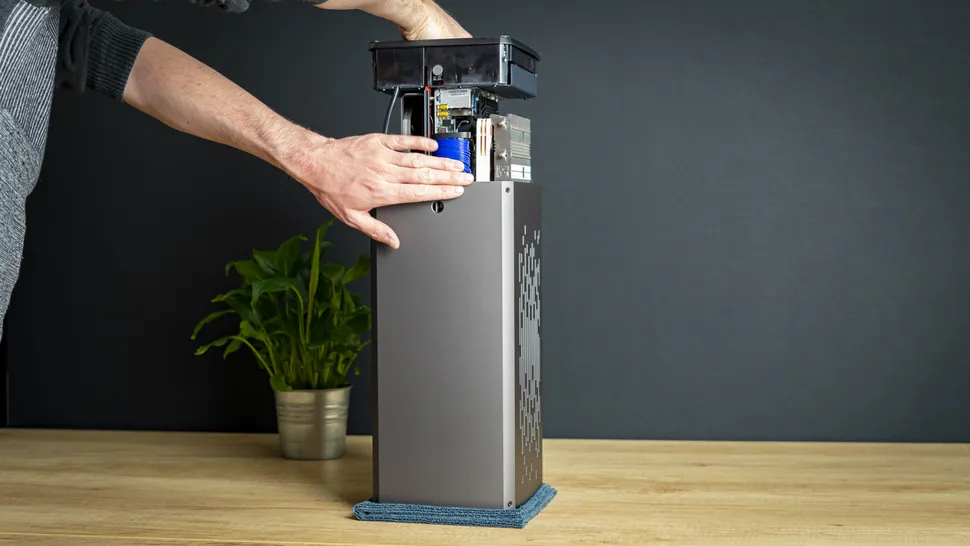

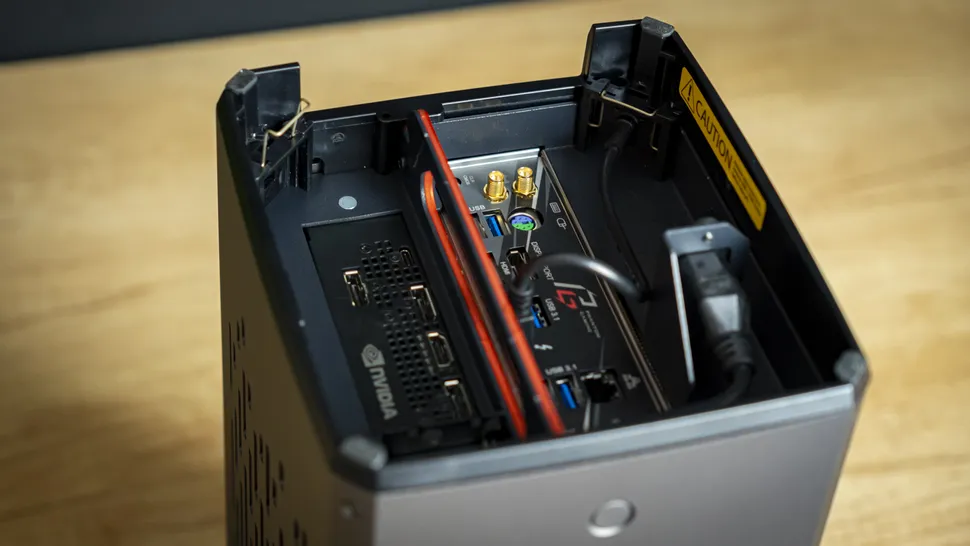

Чтобы завершить сборку, просто возьмите всё устройство с собранной системой и поместите его во внешнюю оболочку, где удобно расположится ручка для переноски. Затем установите четыре крепёжных винта, верните на место кнопку питания и зафиксируйте её, установите удлинитель USB-C с любой стороны и зафиксируйте его — и всё готово.

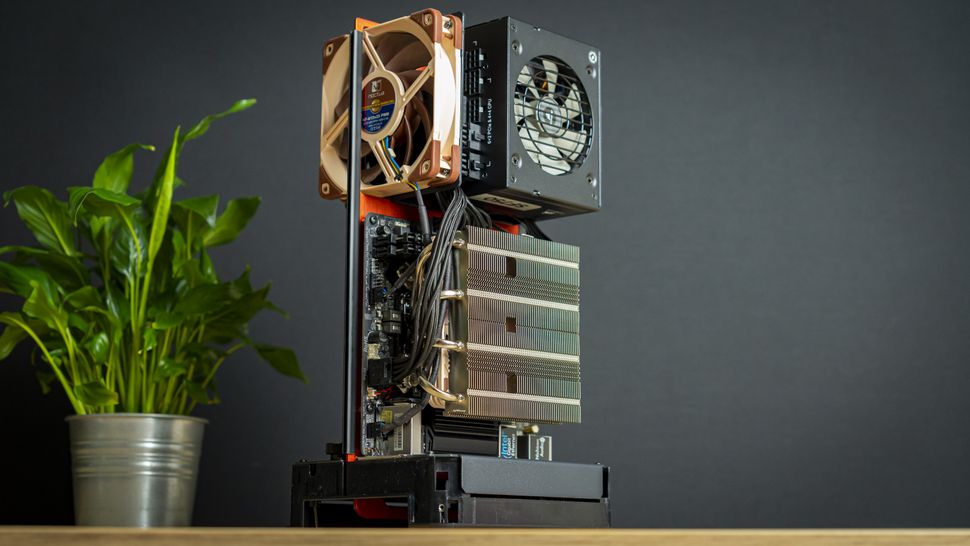

Сборка завершена

Пока что Louqe Raw S1 производит на меня только положительные впечатления. Это невероятно простая конструкция, и вам придётся пойти на некоторые — ладно, на многие — жертвы в отношении вашей системы, чтобы использовать её, но это самое простое шасси, с которым я когда-либо работал. И разве оно не прекрасно?

Тестирование

Для проведения тепловых и акустических испытаний, за исключением проверки скорости вращения вентиляторов, мы используем стандартное оборудование, чтобы максимально точно воспроизвести результаты, которых вы можете добиться.

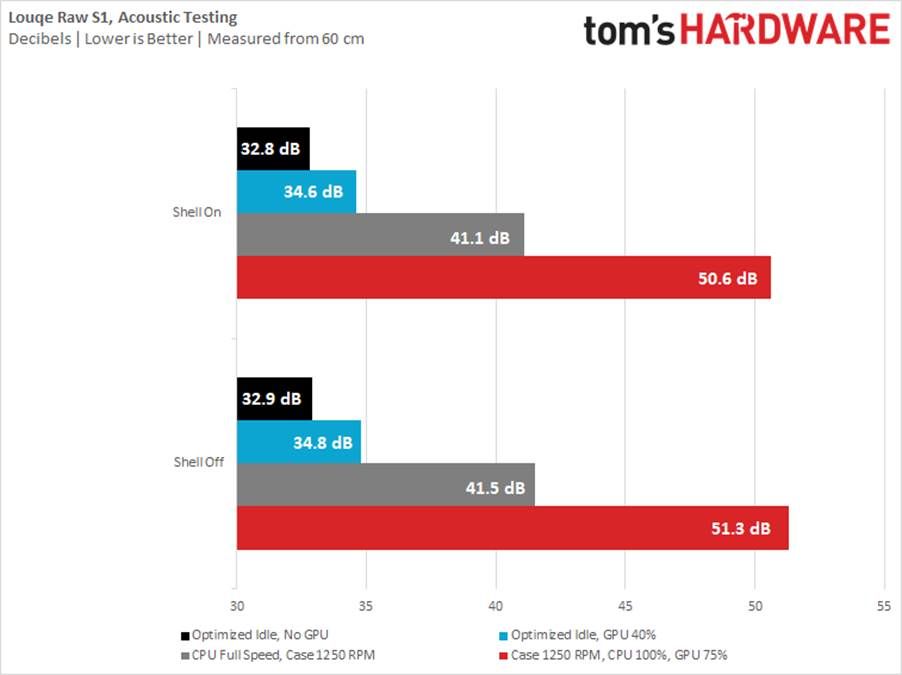

Акустические результаты

С точки зрения акустики Louqe Raw S1 работает так, как и следовало ожидать: грубо. Это корпус с открытой сеткой, и акустические характеристики будут полностью зависеть от бесшумности выбранных вами компонентов.

Для оптимизации режима ожидания мы обычно устанавливаем скорость вращения вентилятора графического процессора на уровне 40 % (у графического процессора 2070 Super FE нет режима с нулевым вращением), а процессор и вентиляторы в корпусе работают на минимальной скорости. Но поскольку у нашего графического процессора нет режима с нулевым вращением, я также провожу измерения без графического процессора, чтобы смоделировать уровень шума на графических процессорах с режимом остановки вентилятора. В этом режиме система работает бесшумно, практически не выделяясь на фоне шума в помещении. Когда графический процессор работает в режиме ожидания, уровень шума значительно возрастает. Поэтому, если для вас важна тишина в режиме ожидания, найдите графический процессор с режимом нулевых оборотов.

Для реалистичного уровня шума при нагрузке я установил максимальную скорость вращения вентилятора процессора и 1250 оборотов в минуту для вентилятора корпуса при выключенном графическом процессоре. Это обеспечило приятный уровень шума. При включении графического процессора Founder’s Edition RTX 2070 на 75 % скорости вращения вентилятора система стала раздражающе громкой, поэтому по возможности постарайтесь найти более тихий графический процессор. Учитывая, что FE 2070 Super — одна из самых громких видеокарт за последние годы, это не составит труда.

Хотя разница в цифрах между наушниками с корпусом и без него невелика, корпус смягчает звуковой профиль и делает его более приятным и сдержанным, особенно в случае с наушниками Noctua.

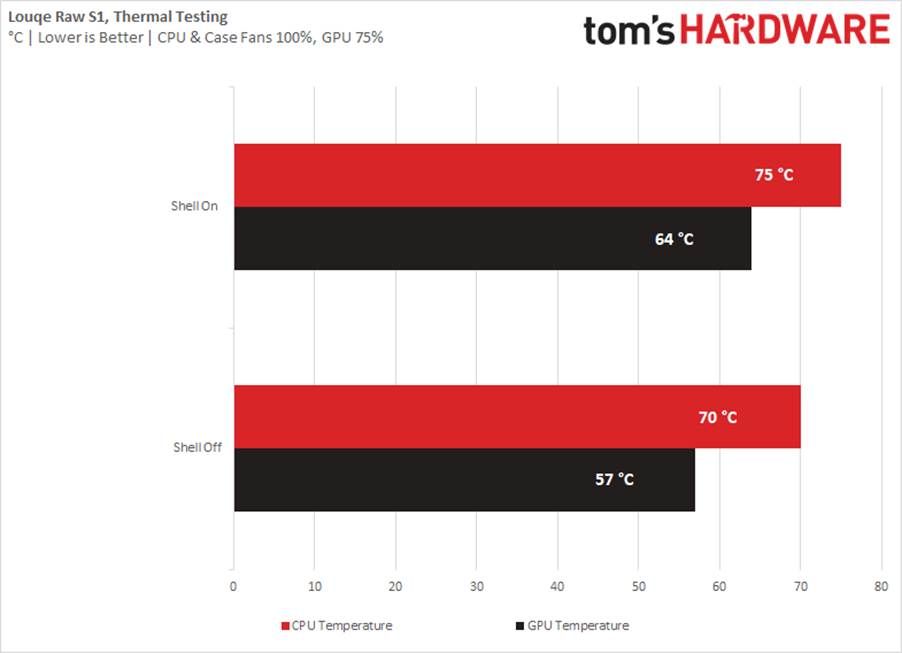

Тепловые результаты

Для тепловых тестов скорость вращения всех вентиляторов корпуса и процессора установлена на 100 %, а скорость вращения вентилятора графического процессора — на 75 %.

С точки зрения терморегуляции Raw S1 впечатляет. Конечно, если снять внешнюю оболочку корпуса, производительность значительно повысится, но и с оболочкой результаты очень впечатляющие. Эти показатели были получены при температуре в помещении 20 градусов по Цельсию. И хотя я бы не стал сильно разгонять систему, здесь достаточно места для создания бесшумных профилей вентиляторов.

Несколько слов о накоплении пыли

В оптимизированном режиме простоя процессорный кулер Noctua и вентилятор корпуса NF-A12x25 могли работать всего на 250 оборотах в минуту, что приятно тихо и медленно. В сочетании с блоком питания SF750, который переходит в режим остановки вентилятора при низких нагрузках, и видеокартой с режимом работы вентилятора на нулевых оборотах вы сможете достаточно эффективно контролировать уровень запылённости, если не проводите в играх по несколько часов в день.

Заключение

Что отличает Louqe Raw S1 от множества других корпусов для ПК, так это то, что он не боится идти в совершенно ином направлении и ограничивать ваши возможности. Здесь нет ни закалённого стекла, ни поддержки водяного охлаждения, ни RGB-подсветки — ничего из того, что соответствует современным тенденциям в дизайне корпусов для ПК. И я этому аплодирую. Нужно быть смелым дизайнером, чтобы плыть против течения и пробовать что-то подобное.

Подводя итог, можно сказать, что Louqe Raw S1 — это, без сомнения, самый красивый корпус формата ITX, с которым мне когда-либо доводилось работать. От потрясающего, элегантного цельного внешнего корпуса до простоты сборки системы внутри — Raw S1 — это корпус, который я запомню надолго.

Идеально ли это? С одной стороны, нет. Здесь нет фильтрации воздуха. Нет настоящего переднего ввода-вывода и места для расширения. Но всё это не относится к Louqe Raw S1. Дополнительные вентиляторы, фильтрация и место для расширения сделали бы корпус больше и сложнее, что полностью противоречило бы идее.

Поэтому я бы сказал, что Raw S1 идеален, потому что он на 100 % соответствует тому, чего хотели добиться дизайнеры: простая, удобная в работе минималистичная система, которая выглядит соответствующе и хорошо охлаждается.

На мой взгляд, этот корпус — огромный успех. Он дорогой, его цена составляет 33 тыс. рублей, но имейте в виду, что это шасси, полностью разработанное и собранное в Швеции, потому что создатели хотели иметь возможность внимательно следить за процессом производства, чтобы обеспечить максимальное качество — и это видно.

Кроме того, деньги, которые вы потратите на корпус, — это деньги, которые вы сэкономите на отказе от RGB-подсветки и на том, что вам будет всё равно, как выглядят ваша материнская плата или графический процессор. Вы не только не видите внутренние компоненты, но и просто не можете их сюда поместить.

Louqe Raw S1 — это не просто корпус, а функциональное произведение искусства, в котором есть всё необходимое для сборки ITX-компьютера высокого класса, и ничего лишнего.
