Тесты NR200P Max – охлаждение и сборка

Когда компания NZXT выпустила свой корпус H1 Mini-ITX, он впечатлил как потребителей, так и обозревателей своим простым подходом: блок питания и моноблок были встроены в корпус, что позволяло покупателям сосредоточиться на выборе лучших внутренних компонентов для игр. С тех пор лишь немногие (если такие вообще есть) производители корпусов пошли по тому же пути. Но сегодня Cooler Master предлагает альтернативу.

Рассматриваемое шасси называется Cooler Master NR200P Max. Это модификация оригинального NR200P, которая, как вы уже догадались, включает в себя моноблок и блок питания — причём не самые дешёвые. Речь идёт о массивном 280-миллиметровом процессорном кулере и мощном блоке питания SFX Juicebox на 850 Вт. Но на этом веселье не заканчивается: в корпусе достаточно места для установки множества накопителей, одного или двух дополнительных вентиляторов, огромных видеокарт с тремя слотами, а также переходного кабеля PCIe 4.0, который входит в комплект, поскольку этот корпус только поддерживает вертикальную установку графического процессора. Кроме того, Cooler Master предлагает не только сетчатую боковую панель, но и 4-миллиметровую панель из закалённого стекла, если вы хотите произвести впечатление.

Учитывая, что оригинальный корпус NR200P был уже довольно хорош, особенно за свою цену в 13 тыс. рублей (и часто продавался со скидкой), здесь есть много поводов для радости, но есть и загвоздка: цена составляет 35 тыс. рублей, и это без учёта тарифов и стоимости доставки. Компания Cooler Master не смогла сообщить мне окончательную цену. Тем не менее давайте разберёмся, подходит ли он для нашего списка лучших корпусов для ПК.

Технические характеристики Cooler Master NR200P Max

Характеристики Cooler Master NR200P Max

1 из 3

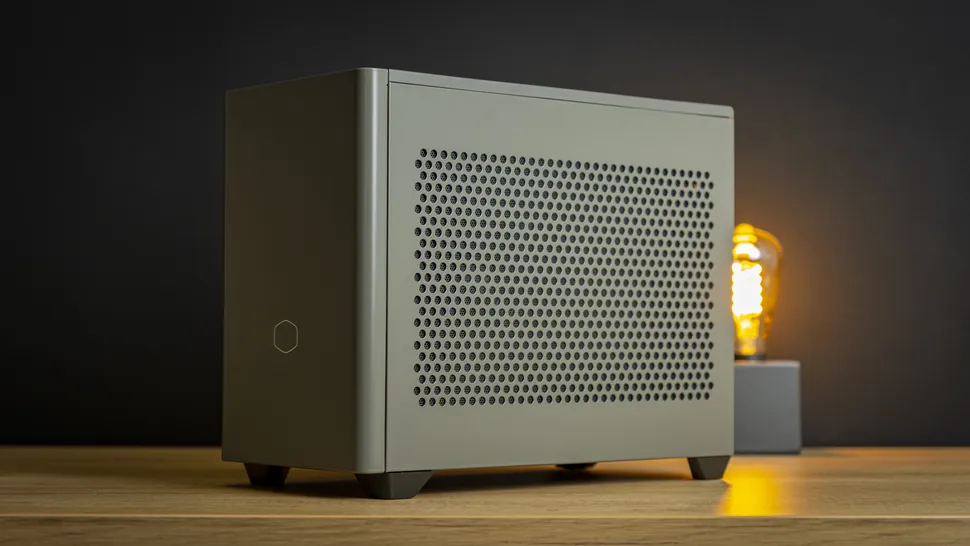

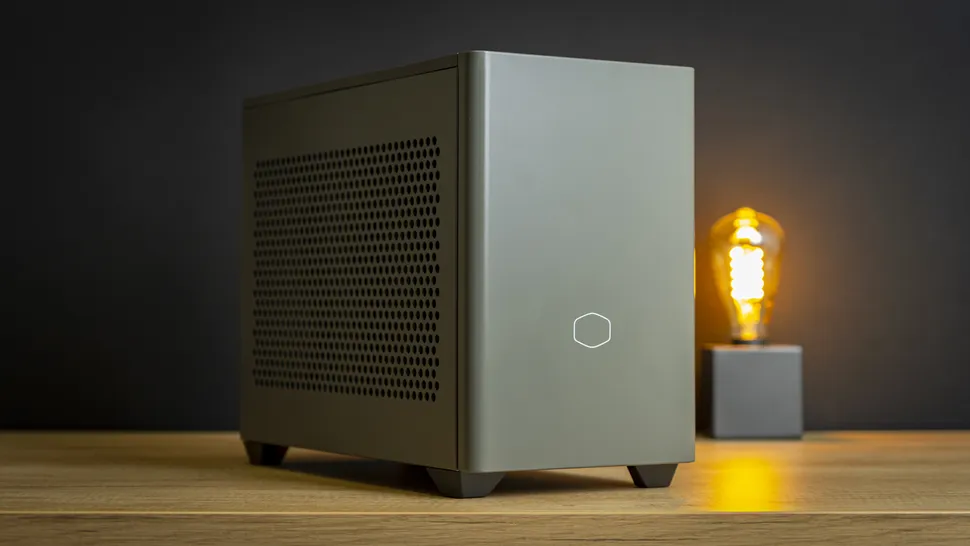

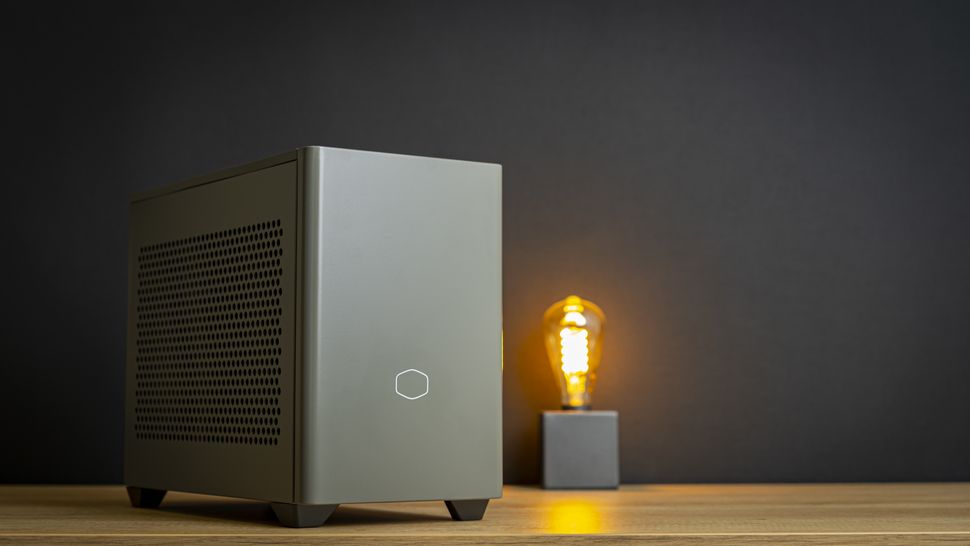

Если вы быстро осмотрите корпус снаружи, то заметите, что в нём нет ничего особенного, по крайней мере с точки зрения эстетики. Корпус выполнен в стиле ITX-корпуса «обувная коробка», как у NCase M1 (и у Shuttle задолго до этого), но с некоторыми отличиями и улучшениями. Корпус почти полностью изготовлен из окрашенной стали SECC, и хотя краска нанесена идеально, без пузырьков и дефектов, он выглядит немного скучно.

Шасси доступно только в цвете Slate Grey. NR200P Max не будет доступен в чёрном, белом или любом другом цвете, а краска очень гладкая — без текстуры. А из-за светло-зелёного оттенка он выглядит так, будто его достали из бункера времён Второй мировой войны.

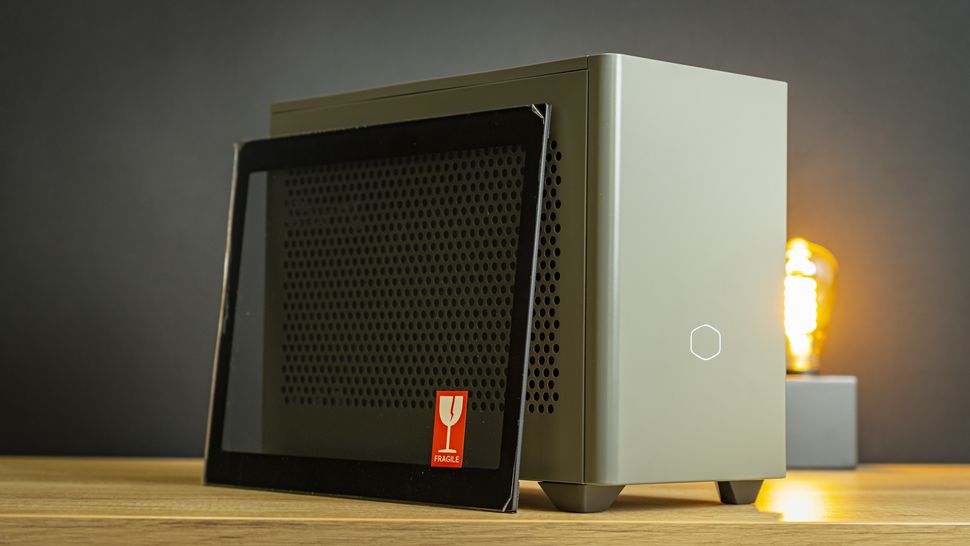

Но не всё так скучно. В комплект поставки корпуса входит боковая панель из закалённого стекла, которая должна улучшить внешний вид корпуса, особенно при установленной системе RGB-подсветки.

1 из 2

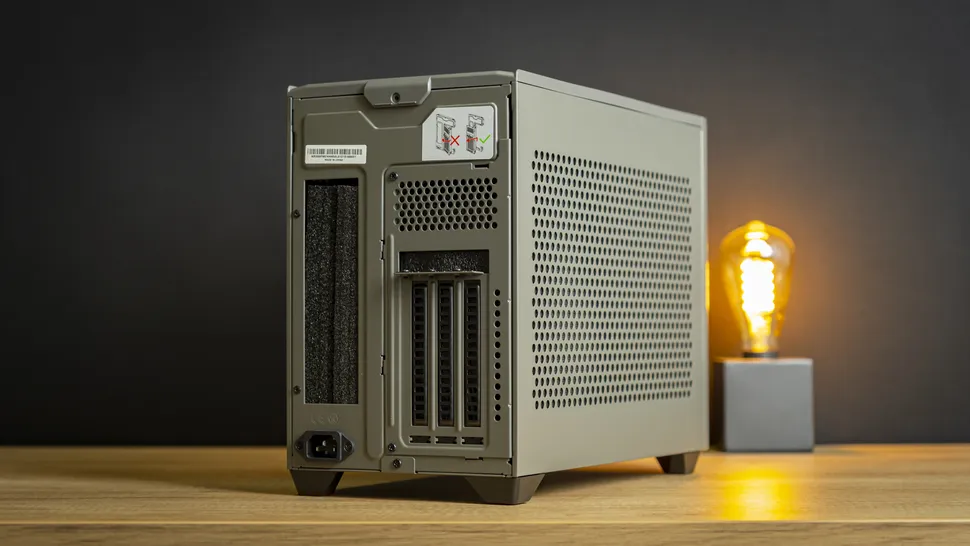

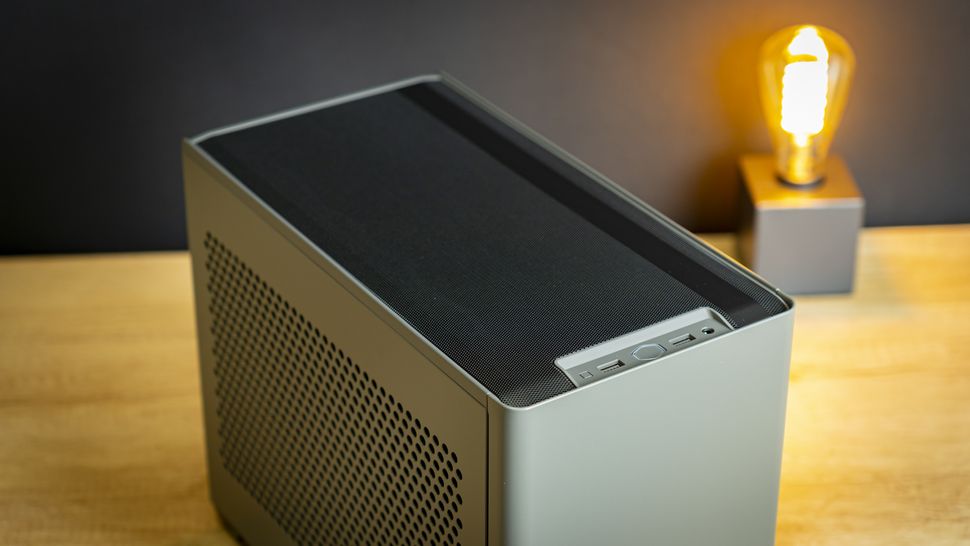

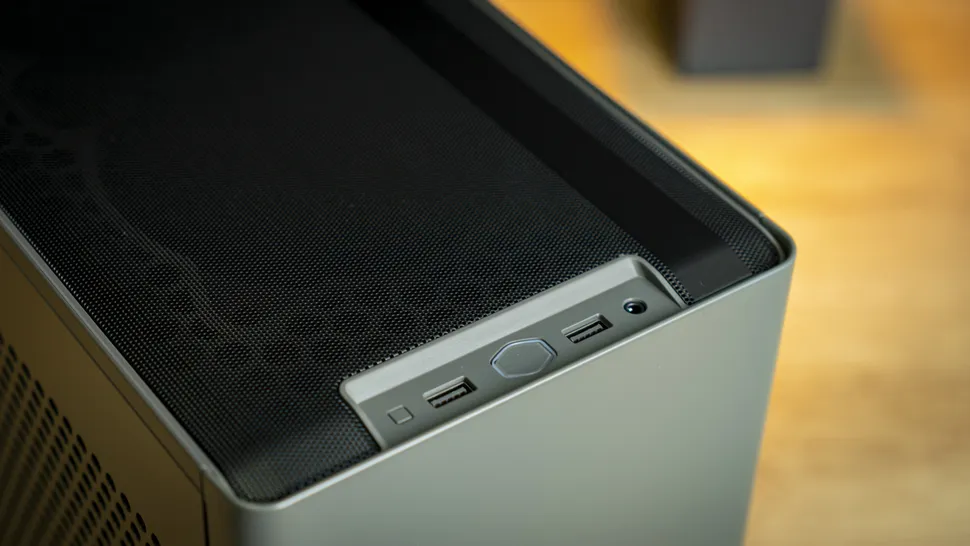

Между тем для ввода-вывода данных сверху предусмотрены два порта USB 3.0 и комбинированный разъём для наушников и микрофона, а по всему корпусу расположены фильтры.

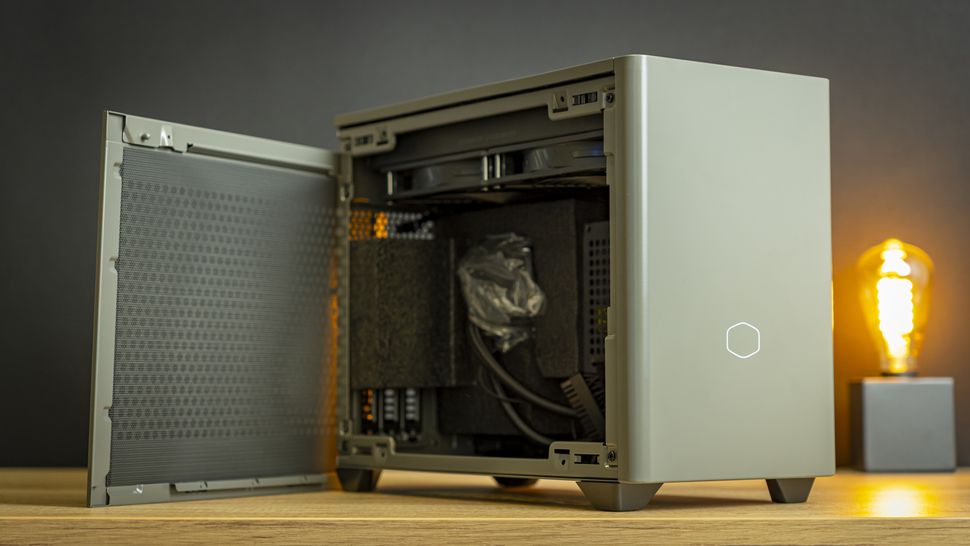

Чтобы открыть корпус, просто снимите боковые панели.

1 из 3

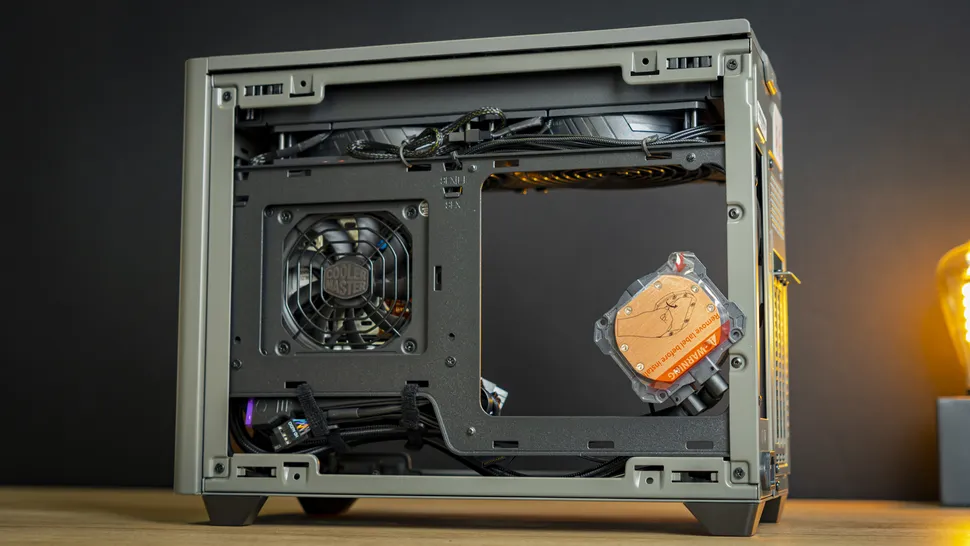

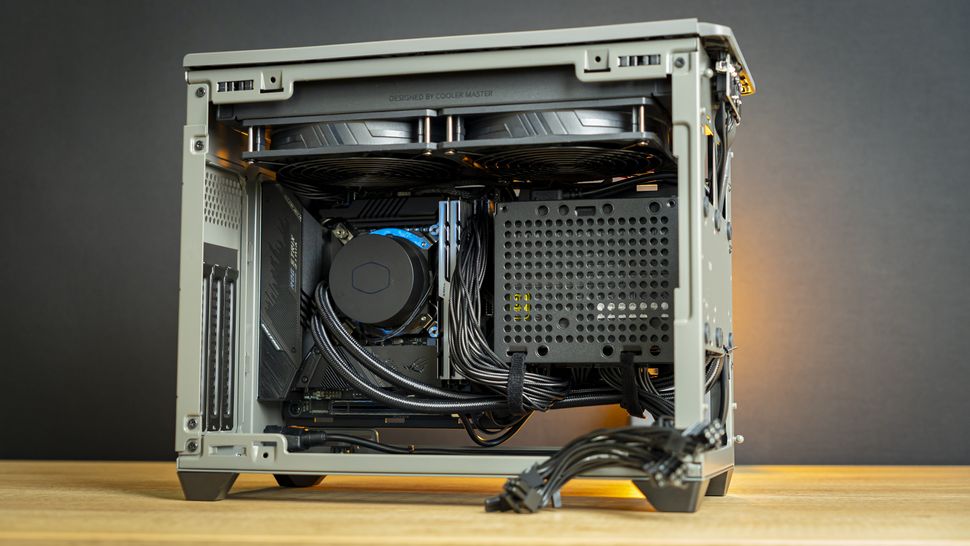

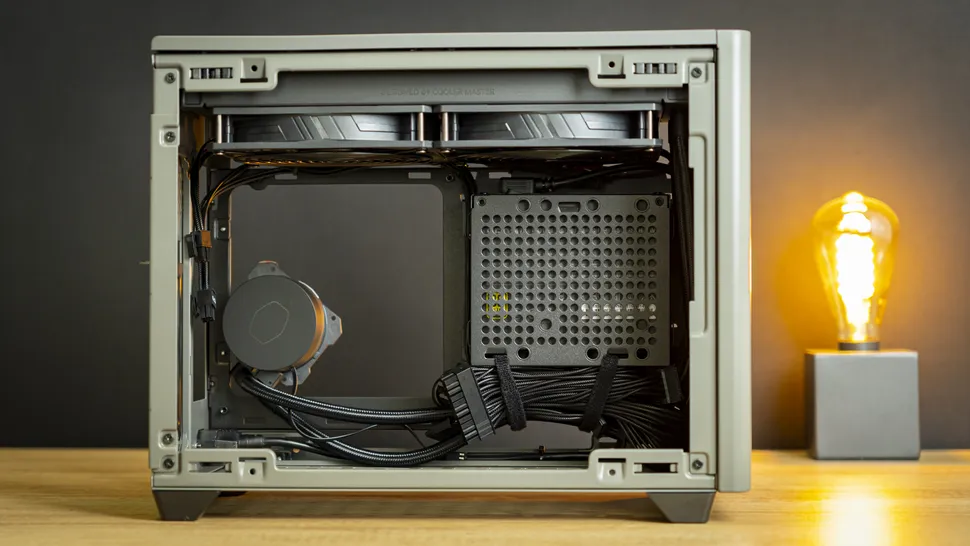

Внутри вы найдёте большой 280-миллиметровый моноблок, установленный в верхней части корпуса, с удлиненными шлангами, идеально проложенными для оптимального размещения. Блок питания SFX мощностью 850 Вт также предустановлен, кабели в основном проложены в нужных местах, и кабели, кстати, довольно качественные. Они в оплётке, что почти излишне: как вы увидите позже, видеокарта закрывает большую часть системы, и вы почти ничего не видите.

NR200P Max подходит для стандартных материнских плат Mini-ITX, в нём можно разместить графические процессоры длиной до 13,2 дюйма (336 мм), а также до трёх 2,5-дюймовых накопителей и один 3,5-дюймовый жёсткий диск — или два, если пожертвовать длиной графического процессора. В нижней части корпуса есть место для установки двух 120-миллиметровых вентиляторов, но при установленном графическом процессоре толщина заднего вентилятора будет ограничена 15 мм.

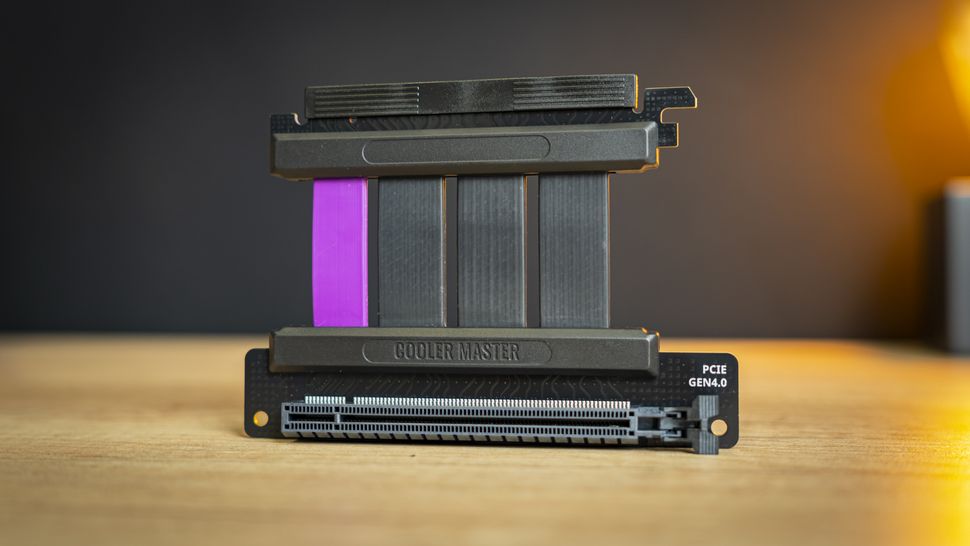

Включает в себя переходник PCIe 4.0

В комплект Cooler Master входит симпатичный переходник, но он вам точно понадобится. В отличие от оригинального NR200P, корпус поддерживает только вертикальное крепление видеокарты, поэтому переходник просто необходим. То, что он поддерживает PCIe 4.0, — приятный бонус, хотя я проверю это утверждение в конце обзора.

Теперь, когда с этим покончено, давайте приступим к сборке.

Установка оборудования

Для сегодняшней сборки мы используем следующую систему:

В этой сборке мы используем новую тестовую систему ITX на базе процессора Intel Core i5-11600K 11-го поколения в сочетании с материнской платой Asus Z590 ITX и большой видеокартой RTX 3080 Ti. Это довольно мощное оборудование для корпуса ITX, но у NR200P Max с этим не должно возникнуть проблем.

Шаг 1. Установка материнской платы

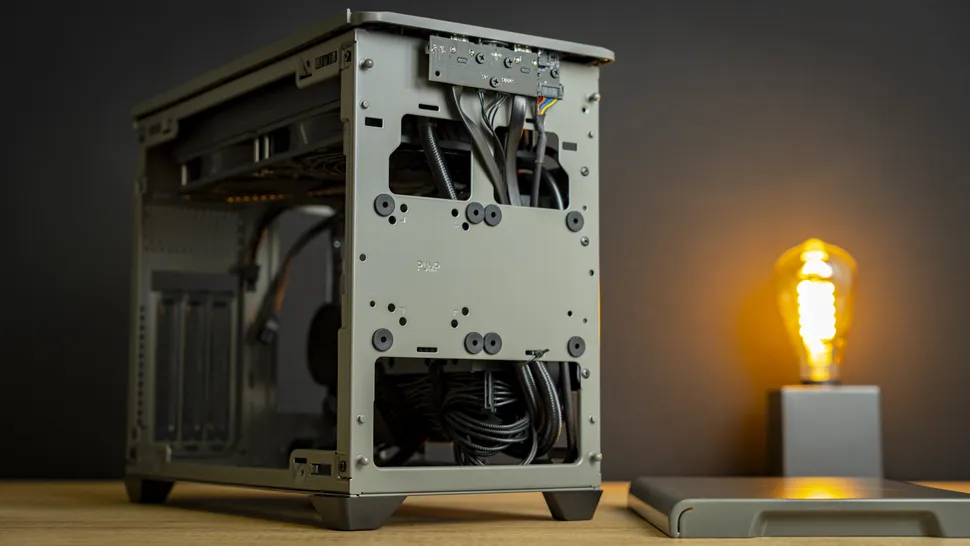

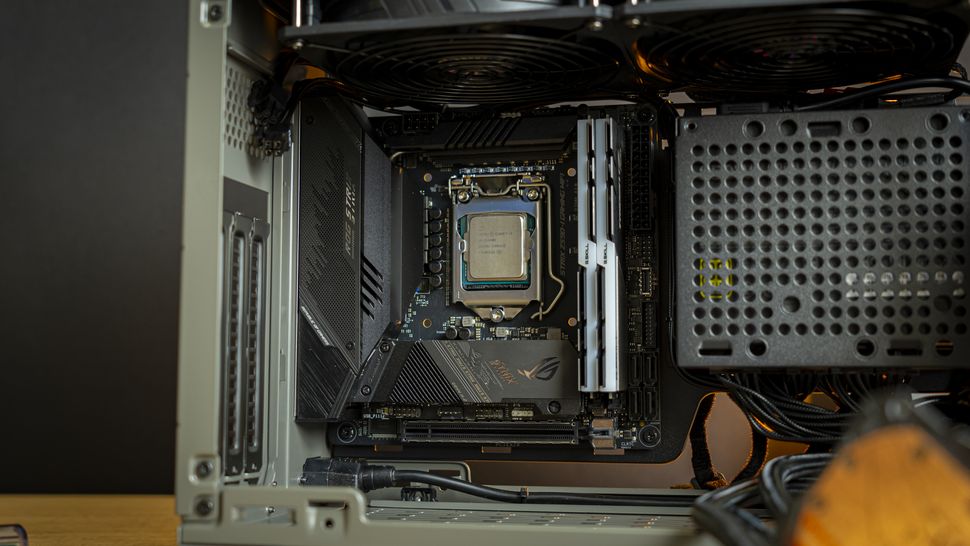

Поскольку на задней части лотка для материнской платы есть большой вырез, а шланги моноблока не достают до разъема на материнской плате, расположенной вне корпуса, я решил сначала установить материнскую плату, а затем моноблок. После отсоединения кабельного жгута материнская плата легко встала на место.

Шаг 2. Установка AIO

1 из 2

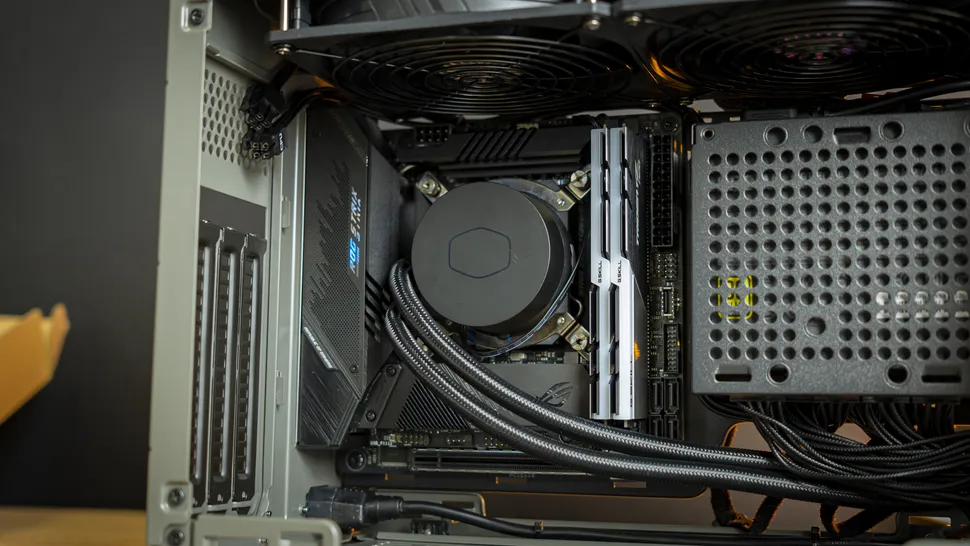

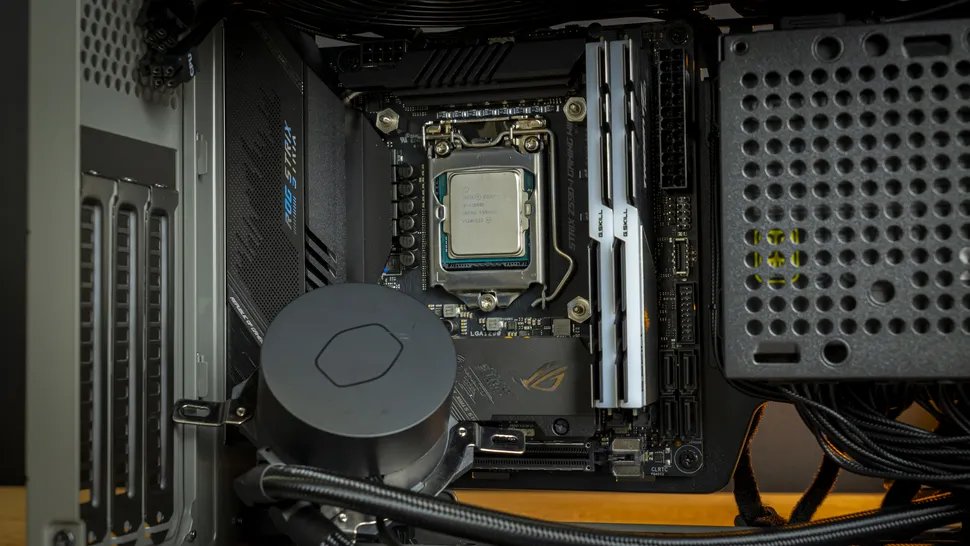

Затем я установил процессорный блок моноблока. Сначала мне нужно было закрепить кронштейны на помпе, чтобы адаптировать ее к сокету LGA1200, затем я поместил монтажный кронштейн за сокет и закрепил его на месте. Единственное, что меня огорчило в этом процессе, — это пара царапин на крышке помпы, оставшихся с завода. Немного обидно, но ничего страшного. Кроме того, было немного сложно подключить 3-контактный кабель к верхней части материнской платы.

Снова один из этих?

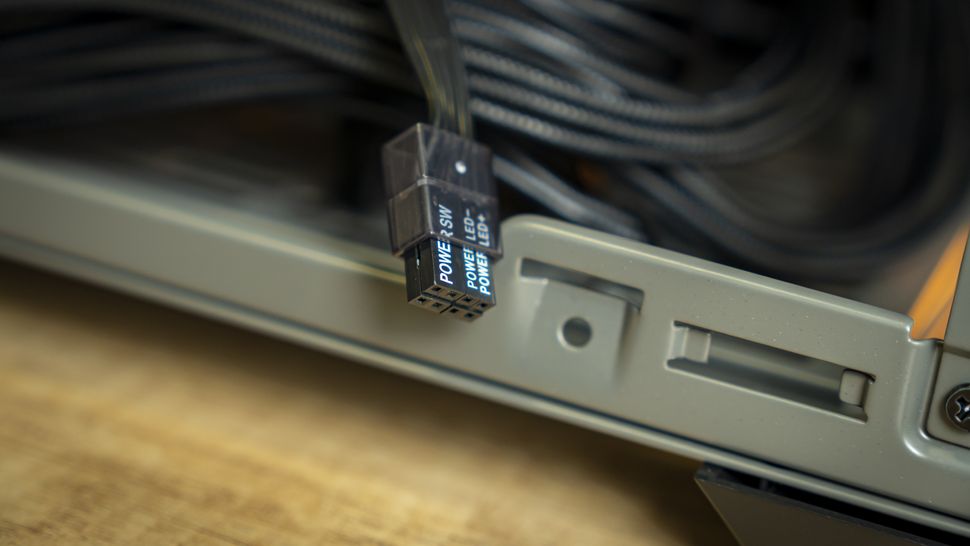

Я впервые увидел комбинированные разъёмы на передней панели корпуса Hyte Revolt 3 только в начале этой недели, и, о чудо, Cooler Master сделала то же самое! Возможно, для меня это в новинку, но это отличный способ сэкономить время, особенно в таком тесном корпусе. Подключение каждого из крошечных разъёмов было бы серьёзной проблемой в процессе сборки. Я хочу, чтобы такое было в каждом корпусе.

Шаг 3. Прокладка кабелей

Затем пришло время подключить все кабели. После этого оставалось только установить видеокарту, и на этом, по сути, всё. Я подключил все кабели питания и ввода-вывода, убрал лишние кабели (SATA и дополнительный кабель питания PCIe) и закрепил их с помощью специальных липучек. Я действительно впечатлён тем, как здесь уложены кабели — для корпуса ITX это на удивление аккуратно. Отличная работа, Cooler Master.

Шаг 4. Установка графического процессора

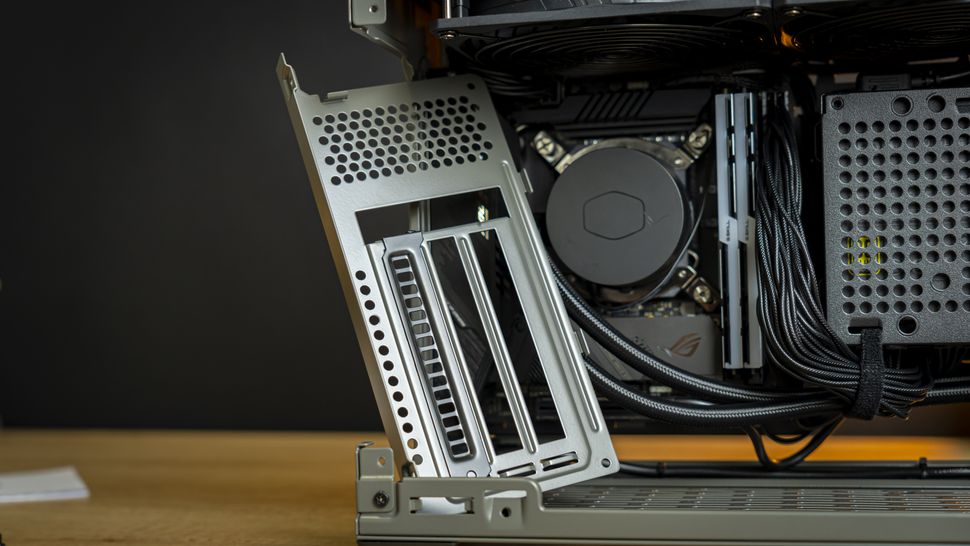

Затем пришло время заняться видеокартой. Теперь вы можете установить графический процессор прямо в корпус. Но поскольку я использую одну из этих невероятно больших видеокарт RTX 3080 Ti, для наглядности я снимаю пластину слота расширения.

Это ещё одно преимущество корпуса: пластины внутренней конструкции скреплены винтами с крестообразным шлицем. Поэтому, если вам нужно что-то снять, чтобы упростить установку, или вы просто хотите покрасить корпус или внести какие-то более радикальные изменения, разобрать его будет довольно легко.

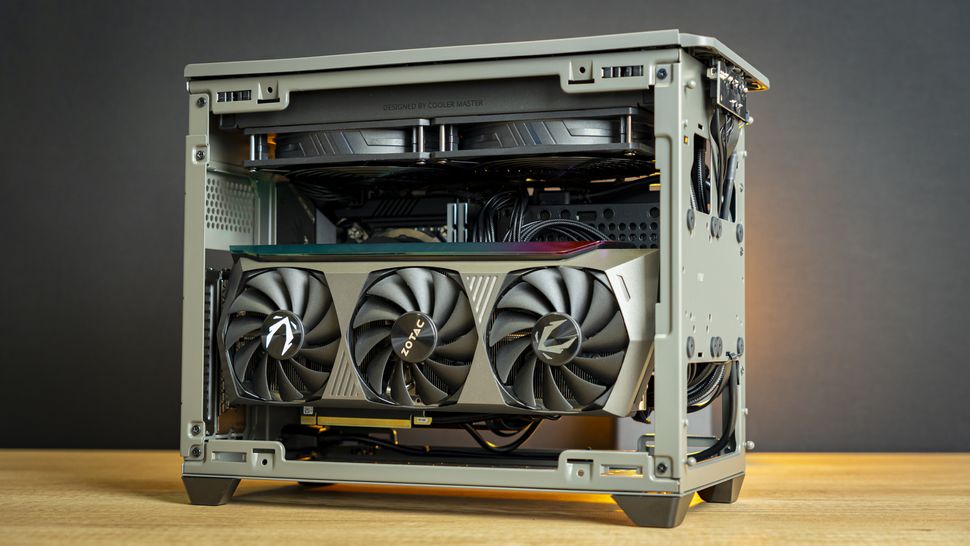

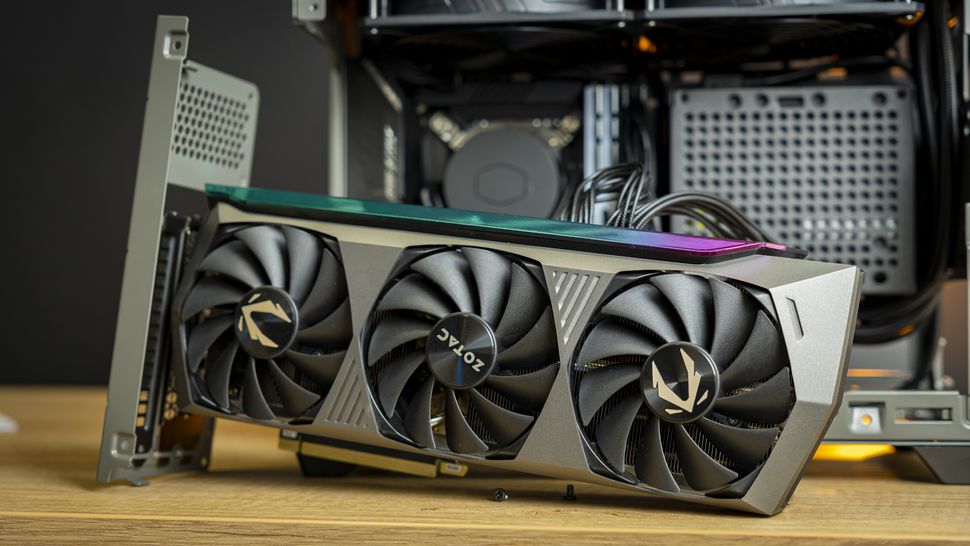

Графический процессор устанавливается прямо на пластину слота расширения, а затем легко монтируется в корпус. Это также простой способ подключения кабелей питания PCIe.

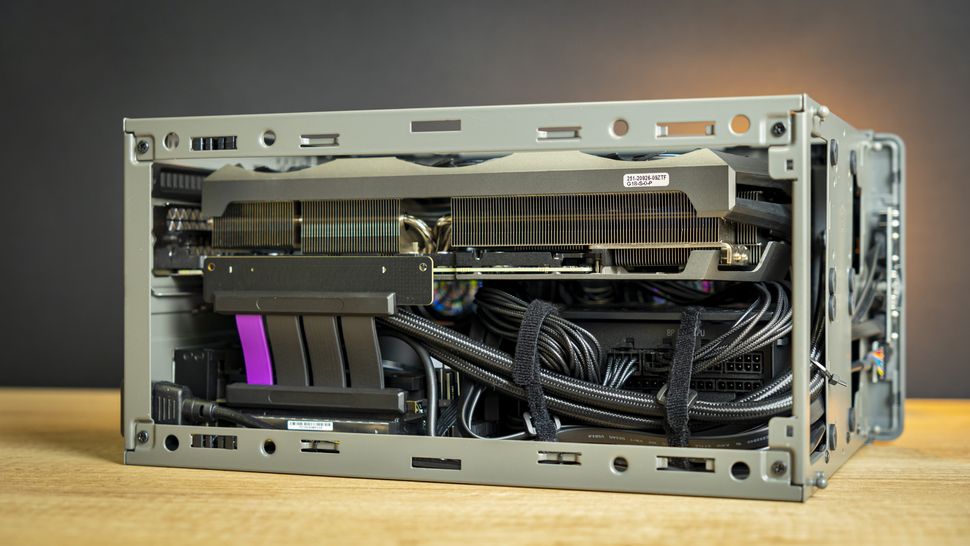

Но остался ещё один шаг — видите открытый разъём PCIe x16 внизу? Я не знаю почему, но Cooler Master рекомендует снимать нижнюю часть корпуса после установки графического процессора, чтобы подключить кабель-переходник. Я сделал это для наглядности. Но даже с массивной видеокартой 3080 Ti было довольно легко сначала подключить кабель-переходник, а затем графический процессор, не открывая нижнюю часть корпуса.

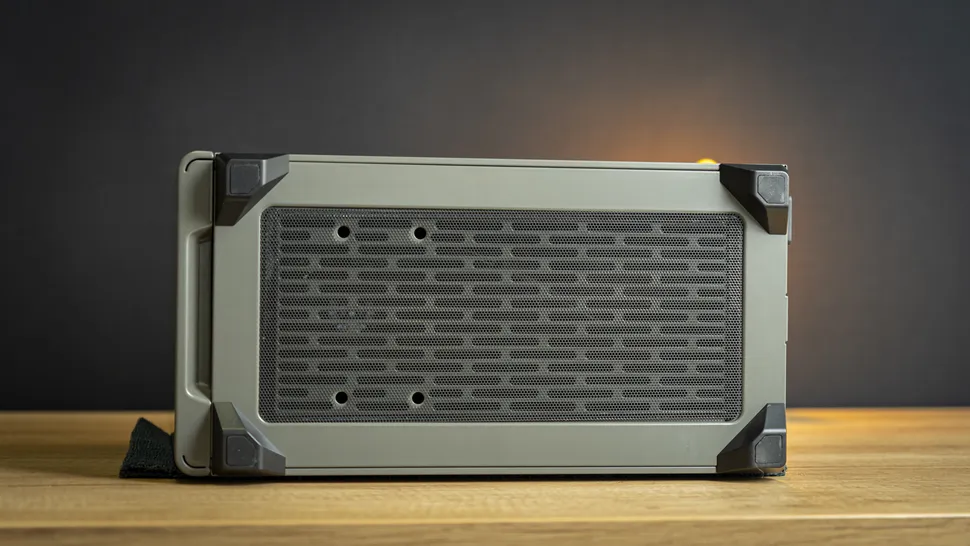

Нужно открутить всего один винт сзади, и вся нижняя часть снимется, открывая доступ к внутренней части NR200P Max. После этого установка стояка не составит труда.

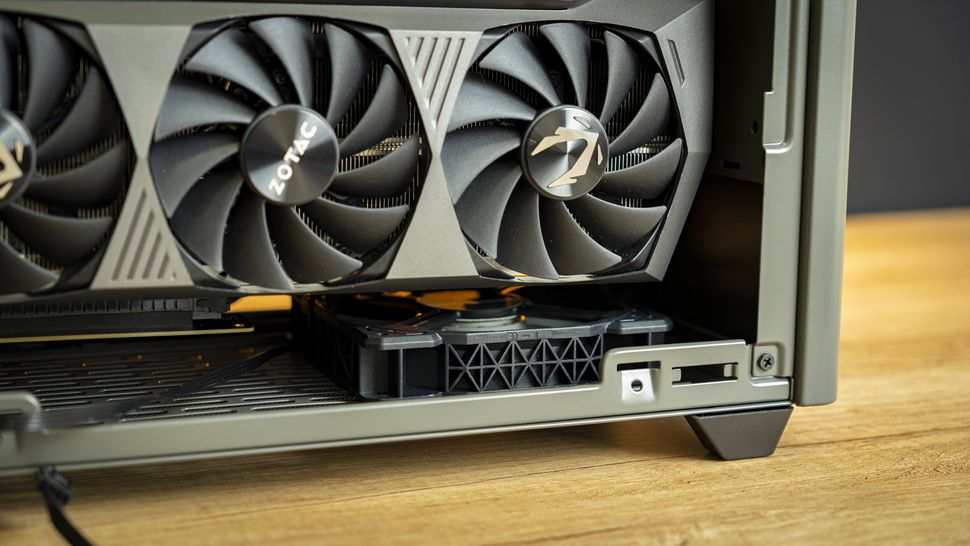

Вы заметите, что под видеокартой есть место для стандартного 120-мм вентилятора, а под кабельным каналом — только для 15-мм вентилятора.

Сборка завершена

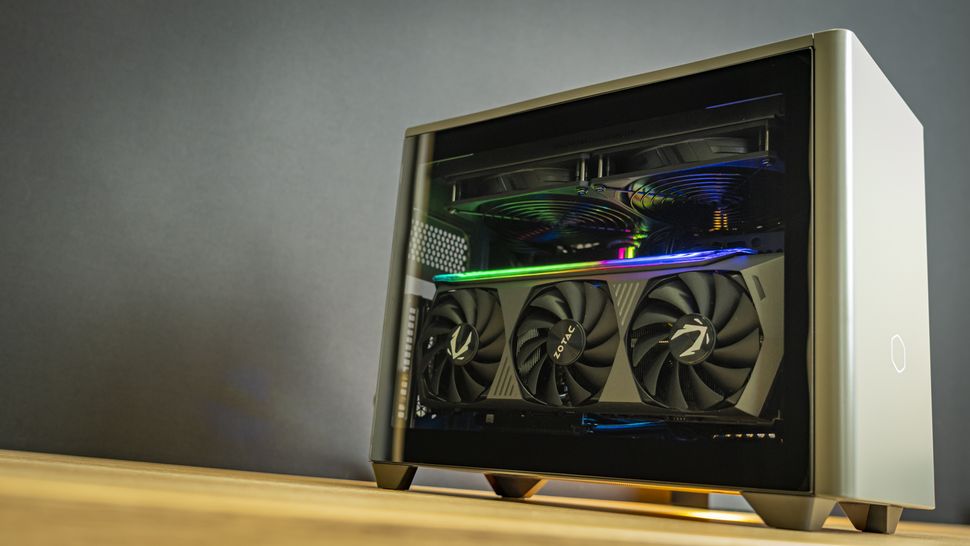

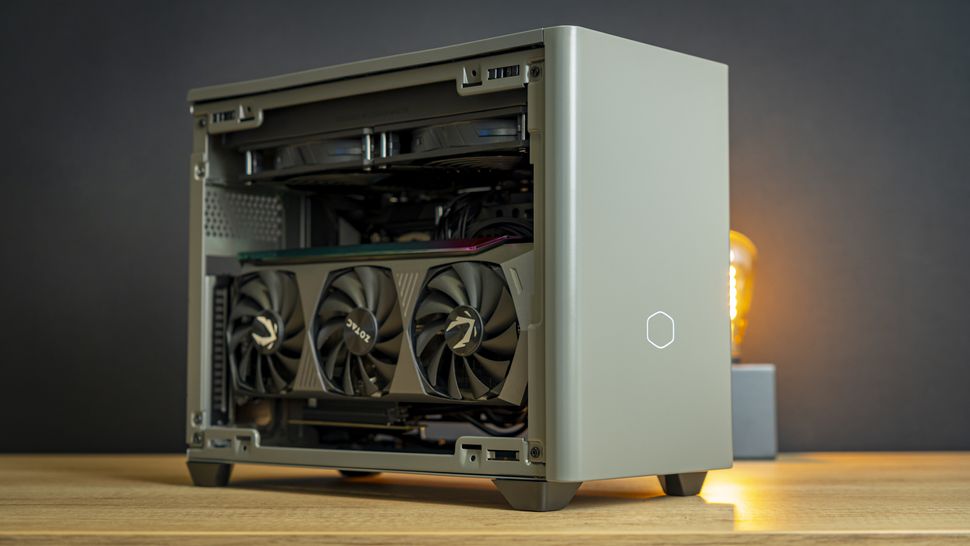

На этом сборка завершена. Я быстро протестировал систему, чтобы убедиться, что всё работает, а затем установил все панели на место, конечно же, используя стеклянную панель для вашего удовольствия.

1 из 2

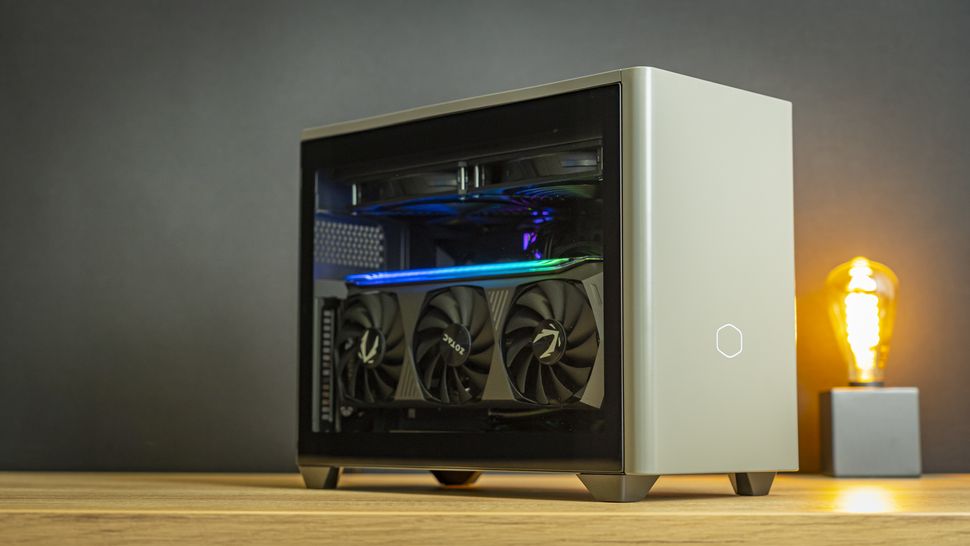

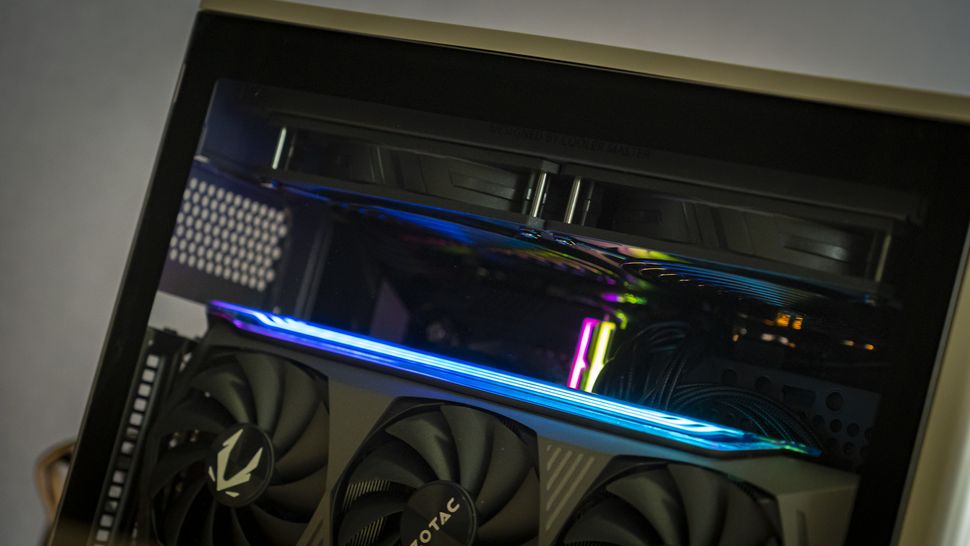

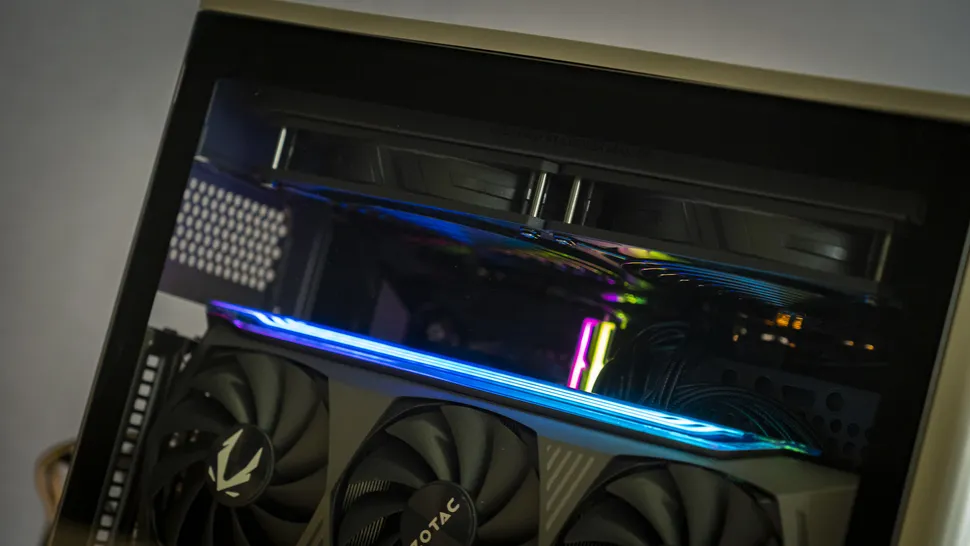

Ладно, признаю, со стеклянной панелью стало гораздо интереснее. Это никак не поможет охлаждению, но мне теперь гораздо больше нравится то, что я вижу.

В целом собрать систему в NR200P было не так уж сложно, просто потребовалось немного больше времени. Несмотря на то, что моноблок и блок питания поставляются в собранном виде, а все кабели и трубки проложены заранее, на сборку системы здесь у меня ушло больше времени, чем на Hyte Revolt 3 или Louqe Raw S1 — вероятно, из-за того, что здесь немного тесновато. Но мне всё же удалось уложиться примерно в 2,5 часа, включая фотографирование по пути, так что жаловаться не на что, особенно если учесть, что всё оборудование уместилось в объёме всего 18,3 литра.

Время для тестирования.

Тестирование

Для охлаждения в NR200P Max используется только 280-миллиметровый моноблок, поэтому два 140-миллиметровых вентилятора являются единственными элементами, обеспечивающими циркуляцию воздуха в корпусе (помимо вентиляторов графического процессора), и они настроены на вытяжку. И хотя корпус поддерживает установку двух дополнительных 120-миллиметровых вентиляторов в нижней части (один из них имеет толщину всего 15 мм), я не буду устанавливать их в этом обзоре: если корпус поставляется с вентиляторами, особенно такой комплектный, как этот, мне не нужно устанавливать дополнительные.

Два 140-миллиметровых вентилятора в комплекте должны обеспечивать достаточный поток воздуха с минимальной скоростью около 450 об/мин и максимальной — 1350 об/мин. Это не очень быстро, но это 140-миллиметровые вентиляторы, и благодаря этому система работает относительно тихо.

Обновленная методология тестирования

В этом обзоре я представляю немного изменённую методологию тестирования корпусов ITX, чтобы их можно было лучше сравнивать. В списке пока не так много корпусов, но со временем их станет больше. Поскольку системы охлаждения в большинстве корпусов ITX различаются, я беру самую большую из тех, что поддерживаются корпусом (из доступных мне), или, в данном случае, использую входящий в комплект моноблок.

Затем я проведу три акустических теста: первый — чтобы проверить, насколько тихо может работать система на холостом ходу с выключенными вентиляторами, второй — с вентиляторами, входящими в комплект корпуса (в данном случае это вентиляторы моноблока), работающими на полной скорости, чтобы оценить производительность самого корпуса, и третий — с вентиляторами корпуса и кулером процессора, работающими на 100 % скорости, и видеокартой, работающей на 65 % скорости, чтобы продемонстрировать типичную игровую нагрузку в худшем случае.

Для тепловых тестов я фиксирую частоту процессора 11600K на уровне 4,0 ГГц при напряжении 1,2 В и устанавливаю скорость вращения вентилятора графического процессора на уровне 75 %. Я не могу использовать ту же скорость вращения вентилятора графического процессора, что и в акустических тестах, на уровне 65 %, потому что в жаркие дни или в условиях экстремально высокой температуры это иногда может привести к троттлингу, что добавляет нежелательную переменную в уравнение. Но я обнаружил, что при скорости 75 % графический процессор всегда достигает целевого показателя мощности. Я также установил скорость помпы на 100 %, а скорость вентилятора VRM на материнской плате — на 100 %, чтобы защитить его, но, поскольку на большинстве плат таких вентиляторов нет, я отключаю их для проведения акустических тестов.

Благодаря этим фиксированным параметрам я могу обеспечить стабильное энергопотребление/выделение тепла и скорректировать разницу в температуре окружающей среды. Без фиксированной тактовой частоты процессора и более высокой скорости вращения вентилятора графического процессора, обеспечивающей целевое энергопотребление, производительность будет отличаться из-за функций GPU Boost, Turbo Boost, перегрева и колебаний температуры окружающей среды, поэтому данные в разных случаях будут несопоставимы.

Когда скорость вращения вентиляторов установлена, я запускаю Prime95 на минимальных настройках FFT и Furmark в высоком разрешении с включенным 8x MSAA, так как более низкие настройки не позволяют графическому процессору достичь целевого энергопотребления из-за одновременной нагрузки Prime95.

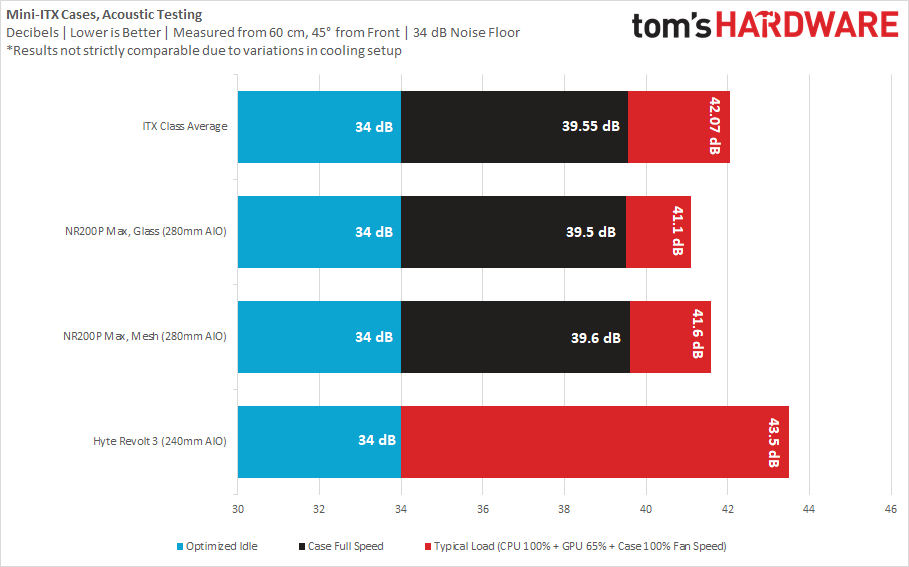

Акустические результаты

Очевидно, что на данном этапе тестирования у меня не так много точек для сравнения, но я могу сказать, что с точки зрения акустики NR200P max работает довольно хорошо. Огромную роль в этом играют большие 140-миллиметровые вентиляторы моноблока, поскольку их максимальная скорость вращения составляет 1350 об/мин, что действительно снижает уровень шума даже по сравнению с вентиляторами NF-A12x25, с которыми тестировался Hyte Revolt 3. При установке стеклянной панели уровень шума составляет всего 39,5 дБА. При этом сетчатая панель никак не влияет на уровень шума моноблока, но при подключении графического процессора уровень шума увеличивается примерно на 0,5 дБА.

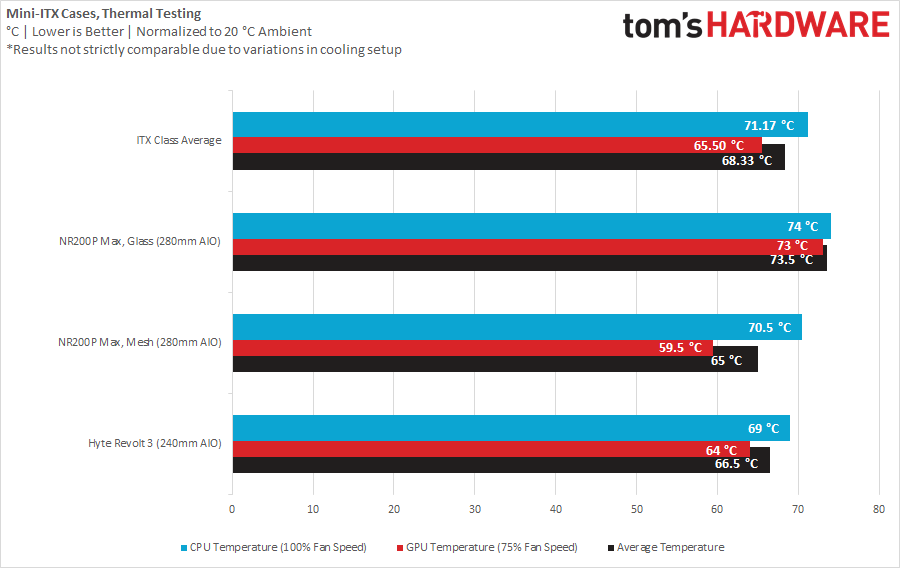

Тепловые результаты

С точки зрения терморегуляции NR200P Max работает неплохо, если установлена сетчатая боковая панель. При температуре 20 °C большой моноблок с 280-миллиметровым вентилятором обеспечивает хорошее охлаждение процессора до 70,5 °C, а графического процессора — до 60 °C.

Но стоит установить красивую стеклянную панель, и ситуация меняется: процессор не сильно страдает от дополнительного нагрева, температура повышается всего на 3,5 °C, а вот температура графического процессора подскакивает на целых 13,5 °C. Тем не менее это всё ещё в пределах нормы, особенно если учесть, насколько жестокими являются эти тепловые тесты.

Тестирование переходного кабеля PCIe 4.0

Чтобы протестировать кабель-переходник PCIe 4.0, я просто установил в BIOS режим PCIe 4-го поколения, загрузил систему, запустил Furmark и проверил, работает ли он на скорости 4-го поколения в GPU-Z. Если кабель проходит этот простой тест, мы ставим ему высокую оценку, и кабель, входящий в комплект поставки NR200P Max, действительно соответствует требованиям.

Заключение

Можно с уверенностью сказать, что в итоге Cooler Master NR200P Max произвёл на меня неизгладимое впечатление. Корпус практичен, в комплект входит множество аксессуаров, в том числе мощный блок питания на 850 Вт, отличный 280-миллиметровый блок питания AIO, кабель PCIe 4.0 и даже стеклянная панель поверх стандартной сетки. Добавьте к этому возможность установки огромных видеокарт и отличную эффективность охлаждения, по крайней мере при использовании сетчатой панели, и вы поймёте, что в NR200P Max есть за что любить Cooler Master.

Но это был бы не обзор, если бы мне не на что было пожаловаться: в корпусе тесно работать, даже если это не совсем справедливая претензия для корпуса объёмом 18,3 л, и лично мне дизайн кажется простым и скучным. А ещё есть покраска — она выполнена настолько идеально, что кажется почти слишком идеальной: цвет ровный, текстуры нет, и мне бы очень хотелось, чтобы было больше вариантов цвета, кроме этого «тёмно-серого» с лёгким зеленоватым оттенком.

Однако, если вас это не смущает, NR200P Max — это отличный корпус, который определённо стоит приобрести. Он дорогой — 35 тыс. рублей (или, возможно, дороже, поскольку компания ещё не установила официальную цену), но моноблок и блок питания с лихвой оправдывают эту цену.
