Плюсы и минусы Evolv Shift 2 для SFF-ПК

Phanteks Evolv Shift 2 — это корпус, который вы покупаете, потому что вам нравится его высокая компактность и эти невероятно красивые панели из анодированного алюминия. Цена составляет 10 тыс. рублей за сетчатую версию и 11 тыс. рублей за вариант с TG и вентилятором с адресной RGB-подсветкой. Давайте выясним, заслуживает ли Evolv Shift 2 места в нашем списке лучших корпусов для ПК.

За эти годы я несколько раз был на грани покупки корпуса Phanteks Evolv Shift ITX, но так и не сделал этого. Почему? Потому что мне не «нужен» был ещё один корпус. Если вы когда-нибудь испытывали подобные чувства по отношению к корпусу, добро пожаловать в мою жизнь. Конечно, когда примерно полгода назад компания Phanteks сообщила мне, что готовится вторая версия, у меня закружилась голова, но потом, как и многое другое в 2020 году, выпуск был отложен, и отложен, и… ну, вы поняли.

Но теперь появился новый Evolv Shift, и я могу с уверенностью сказать, что ожидание того стоило по одной простой причине: похоже, компания Phanteks дождалась выхода новейших графических процессоров, чтобы убедиться, что все они поместятся в эту систему.

Evolv Shift 2 — это усовершенствованная версия первой модели, в которой доработана конструкция, чтобы соответствовать стандартам 2020 года. Теперь в ней есть такие функции, как адресная RGB-подсветка со встроенным контроллером, улучшенная фильтрация, немного изменённая компоновка и, самое главное, место для современных монолитных видеокарт.

Всё это хорошие разработки, но важно помнить, что это по-прежнему сложная задача, и энтузиасты, стремящиеся к максимально низкой температуре процессора, не смогут этого добиться из-за ограниченного потенциала охлаждения.

Технические характеристики Phanteks Evolv Shift 2

Характеристики

1 из 2

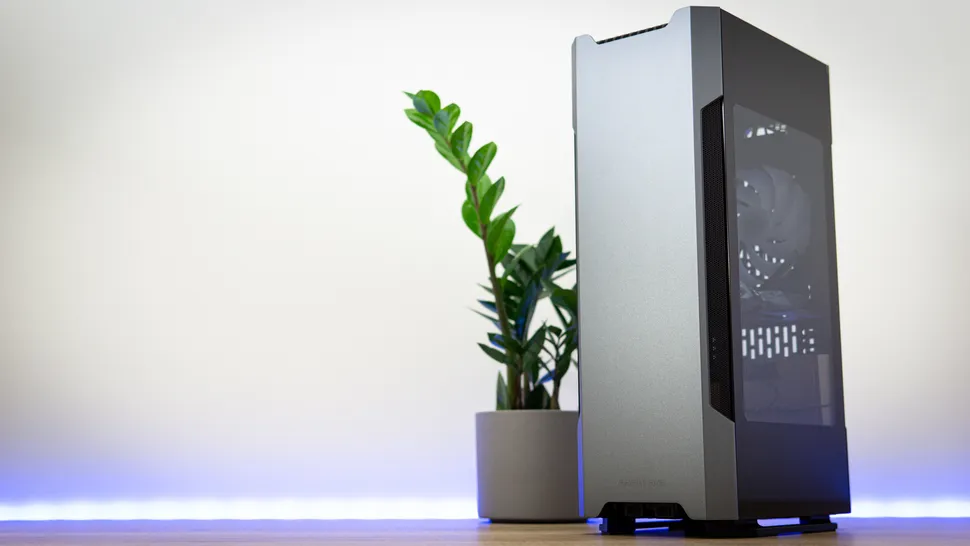

Первое, что вы заметите в Evolv Shift 2, — это его очень большая высота (19 дюймов, или 490 мм), но при этом очень компактные размеры, то есть он не займёт много места на вашем столе. Его размеры составляют всего 6,7 x 10,8 дюйма (170 x 274 мм), а с учётом ножек объём корпуса составляет 22,9 литра. В мире корпусов ITX он не такой уж и маленький, но благодаря компактным размерам корпусу удаётся сохранить большой формат.

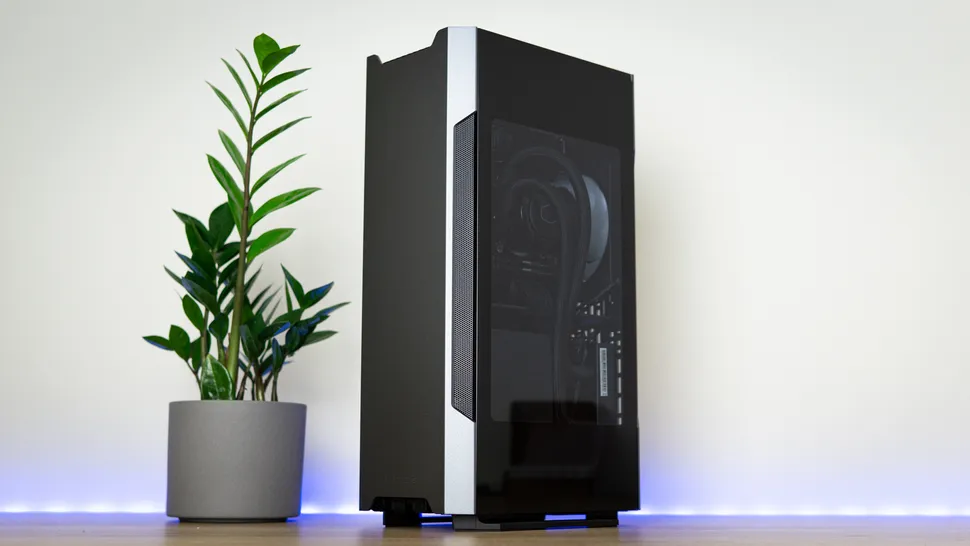

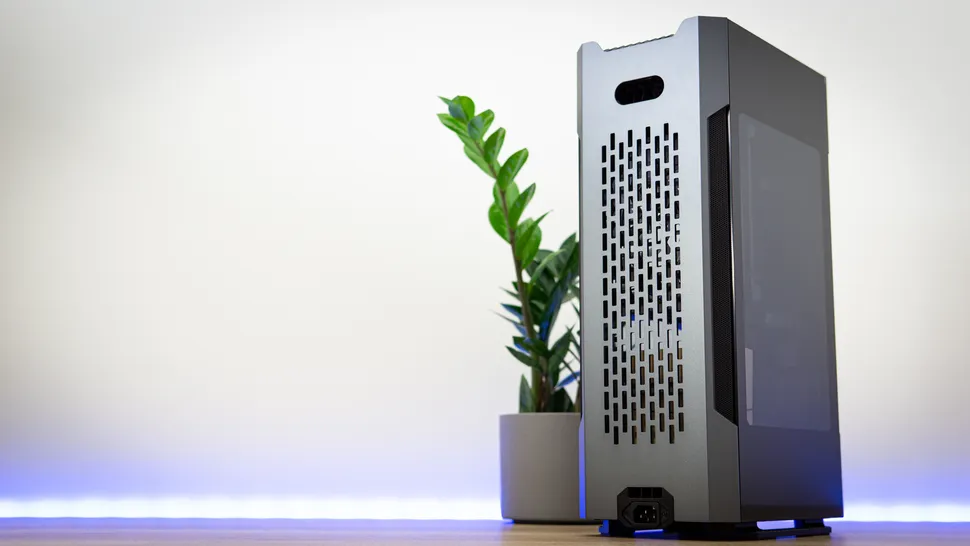

Снаружи корпус покрыт плиткой, спереди и сзади установлены красивые алюминиевые панели антрацитово-серого цвета, а по бокам — закалённое стекло.

1 из 2

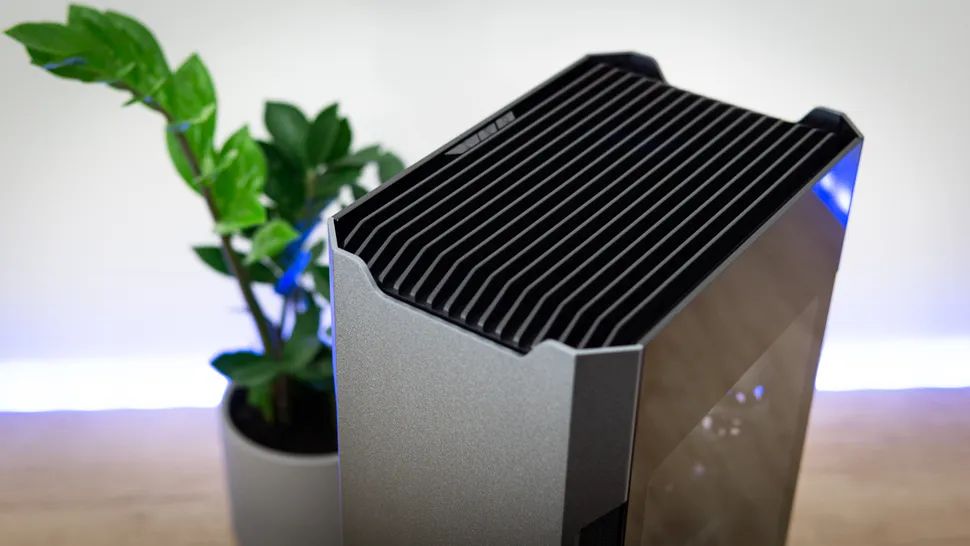

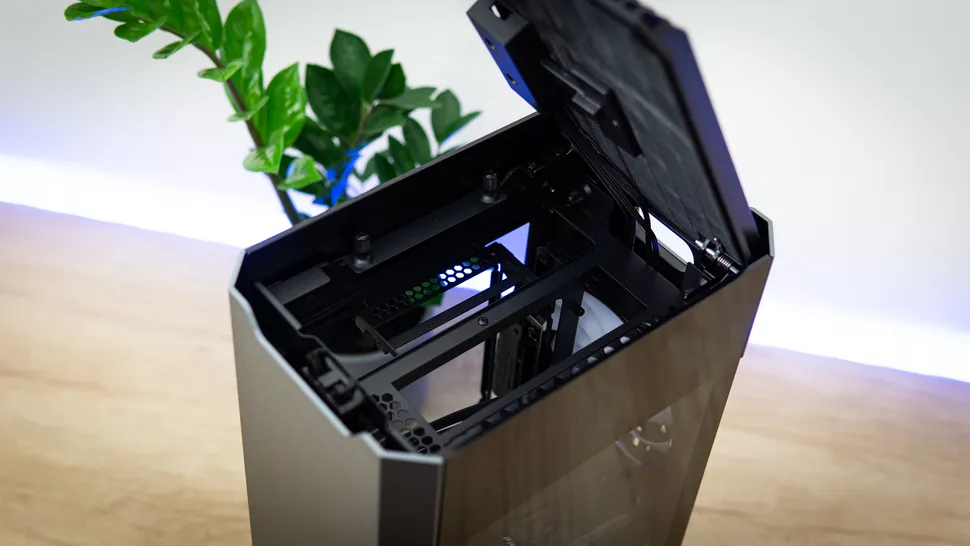

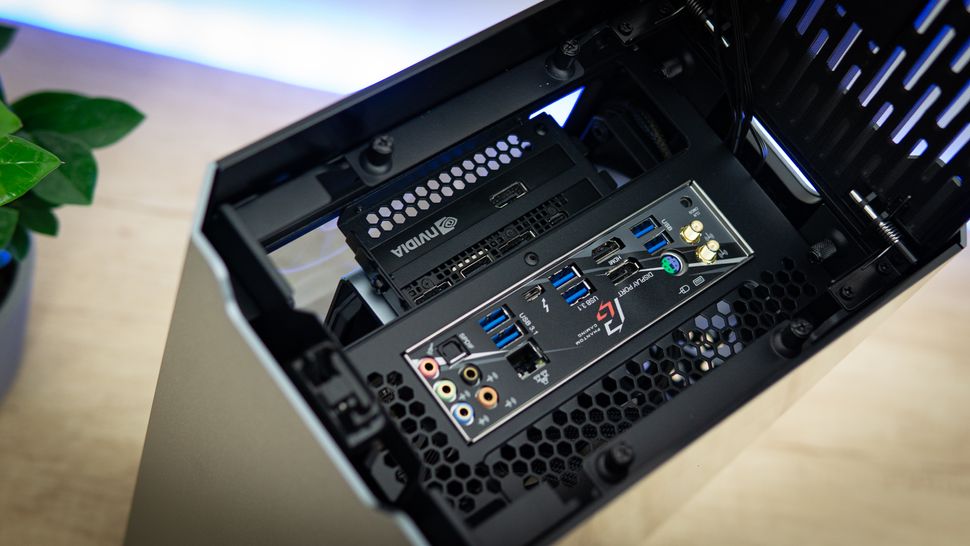

Поэтому вы можете задаться вопросом, как получить доступ к интерфейсу ввода-вывода корпуса, но все действия выполняются через верхнюю часть корпуса. Нажмите на верхнюю вентиляционную панель, чтобы открыть ее, и вы увидите «задний» интерфейс ввода-вывода и винты с накатной головкой, которые нужно ослабить и снять панель корпуса.

Благодаря расположению в верхней части корпуса доступ к задним портам ввода-вывода осуществляется легко, а кабели, выходящие сзади, можно аккуратно собрать в один пучок. Если вам не нравится, что кабели выходят из верхней части задней панели корпуса, за панелью есть кабельные направляющие, по которым их можно проложить вниз, вне поля зрения.

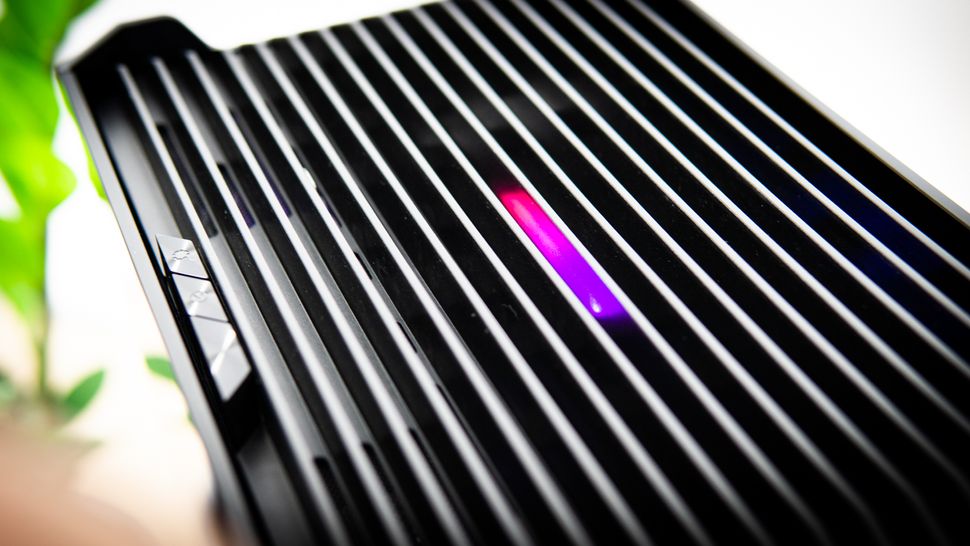

При закрытом верхнем вентиляционном отверстии вы получаете доступ к трём кнопкам в верхней части, которые управляют питанием, режимом RGB и цветом RGB. Несмотря на цену в 11 тыс. рублей за версию из закалённого стекла, всё здесь выглядит очень премиально, хотя эти три кнопки немного шатаются — не то чтобы вы часто с ними взаимодействовали, если просто держите систему в спящем режиме.

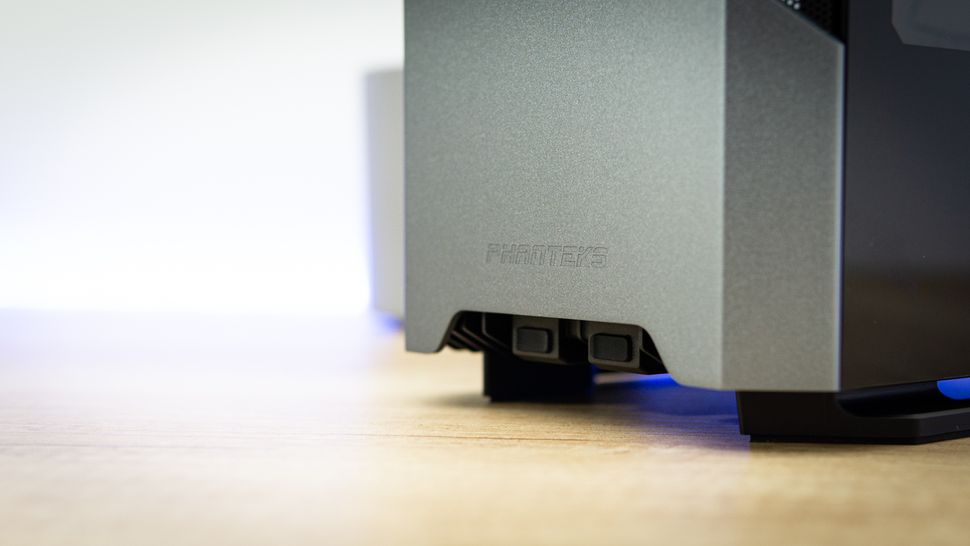

В нижней части корпуса расположены два порта USB 3.0.

Вы заметите, что здесь нет выделенных разъёмов для наушников или микрофона, но на то есть веская причина: «задний» ввод-вывод настолько легко доступен сверху, что в них просто нет необходимости, а эти выделенные порты в любом случае создают массу помех для аудио сигнала, так что это не такая уж большая потеря.

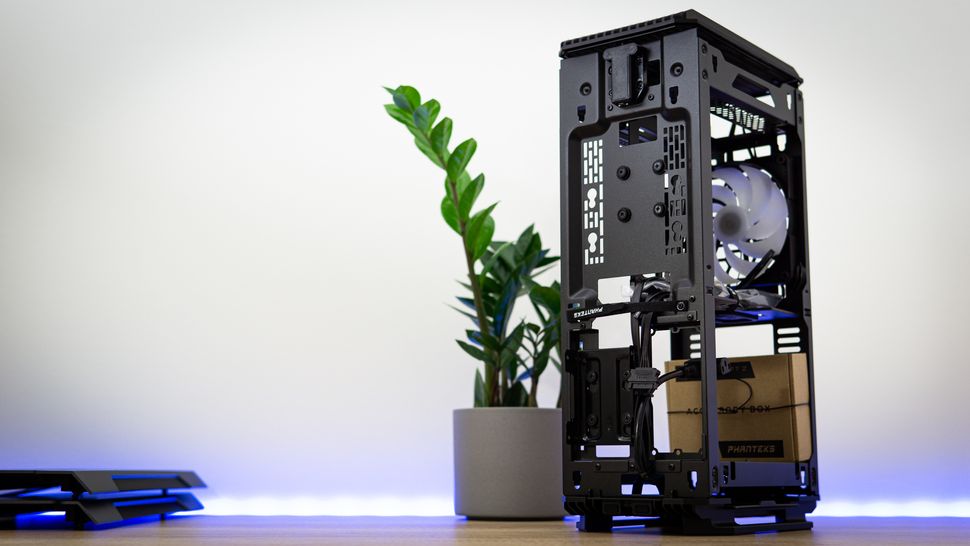

Внутренняя планировка

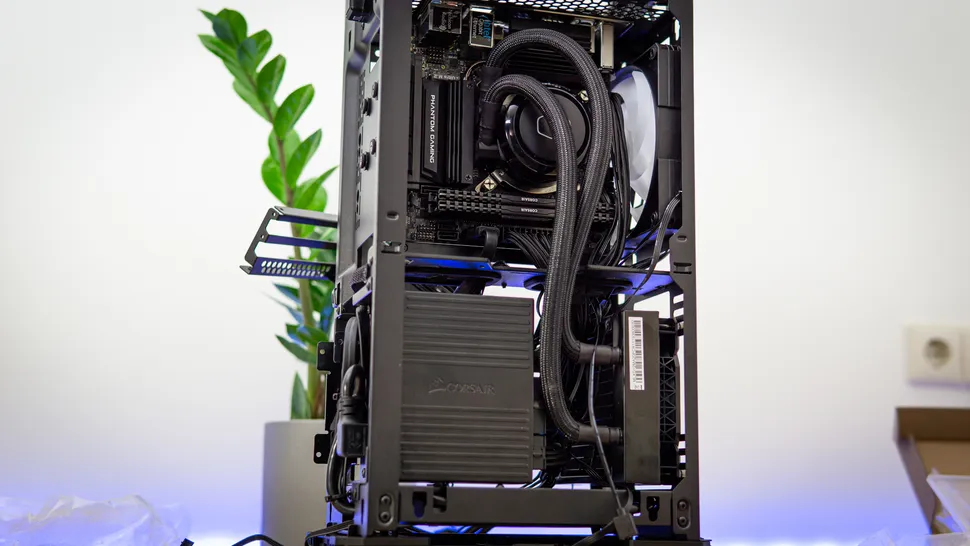

Внутреннее устройство Evolv Shift 2 имеет одну из самых необычных компоновок, которые я когда-либо видел, хотя «необычная» — это, по сути, норма в мире Mini-ITX. Весь корпус разделён на три основные секции.

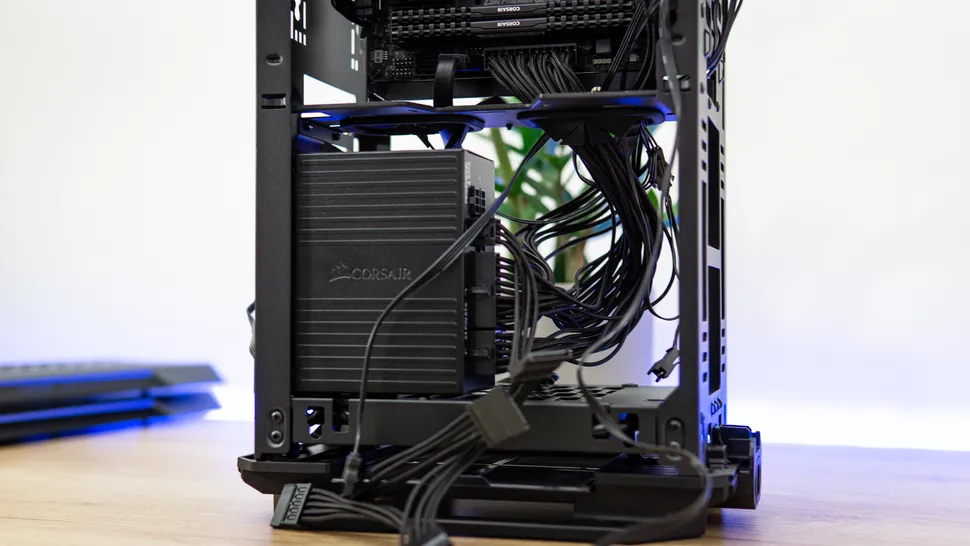

В нижней части корпуса, в нижнем отсеке, есть место для блоков питания SFX-L и 120-мм радиатора. Здесь осталось ещё немного места, но длинные видеокарты займут его, а оставшееся пространство будет заполнено кабелями.

В верхней основной секции справа от корпуса находится материнская плата, а с другой стороны через переходник PCIe установлена видеокарта. Обратите внимание, что переходник поддерживает только PCIe 3.0, так как в настоящее время многие производители корпусов испытывают трудности с передачей сигнала PCIe 4.0 через переходники.

В передней части корпуса вы увидите несколько винтов с накатанной головкой для крепления 3,5-дюймового накопителя, а также лоток, в который можно установить до двух 2,5-дюймовых твердотельных накопителей.

Охлаждение

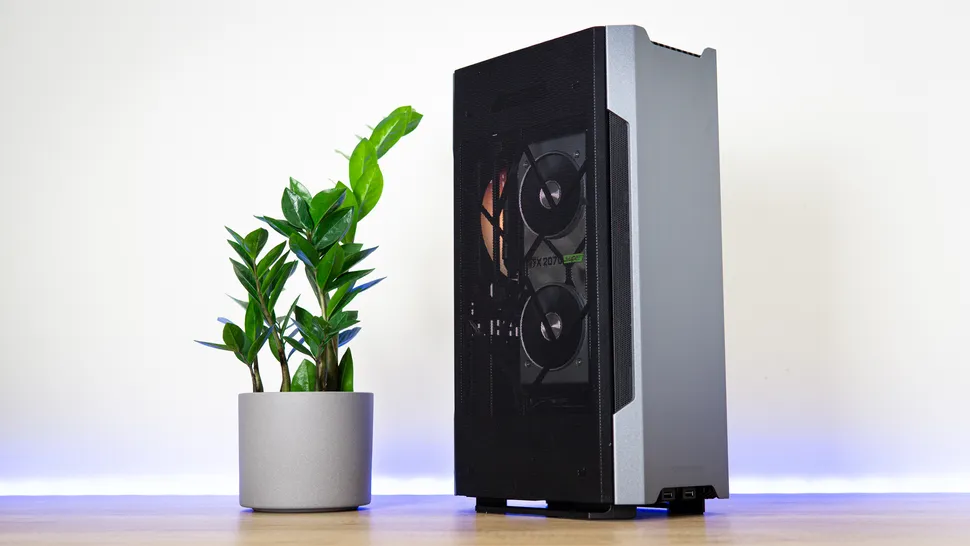

Для охлаждения системы в Phanteks используется только один 140-миллиметровый вентилятор с адресной RGB-подсветкой. Если вы покупаете «воздушный» вариант этого корпуса с вентилируемыми боковыми панелями вместо стеклянных, вы получите вентилятор без RGB-подсветки, так как она вам всё равно не будет видна, но вы всё равно получите контроллер RGB-подсветки, в основном потому, что в верхнем вентиляционном отверстии есть индикатор питания с RGB-подсветкой.

Для охлаждения процессора чаще всего используются 120-миллиметровые моноблочные системы, которые устанавливаются в нижней части корпуса. При этом помпа располагается над радиатором, и да, обычно это не самый удачный вариант, но Evolv Shift 2 позволяет установить выходные отверстия сбоку, а значит, воздушный пузырь может переместиться в такое место на радиаторе, где он не поднимется к помпе и не выведет её из строя.

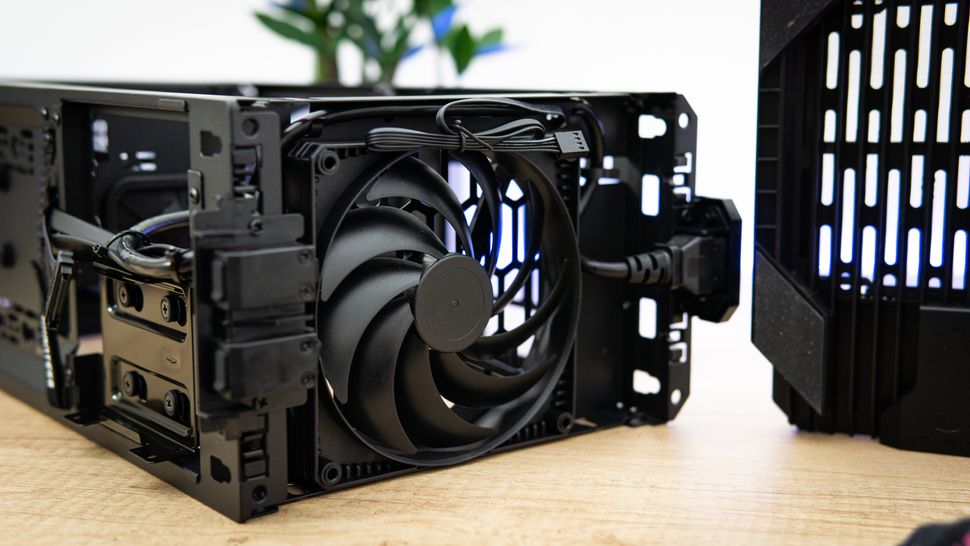

Сняв ножки в нижней части корпуса, вы можете установить еще один 140-миллиметровый спиннер.

1 из 2

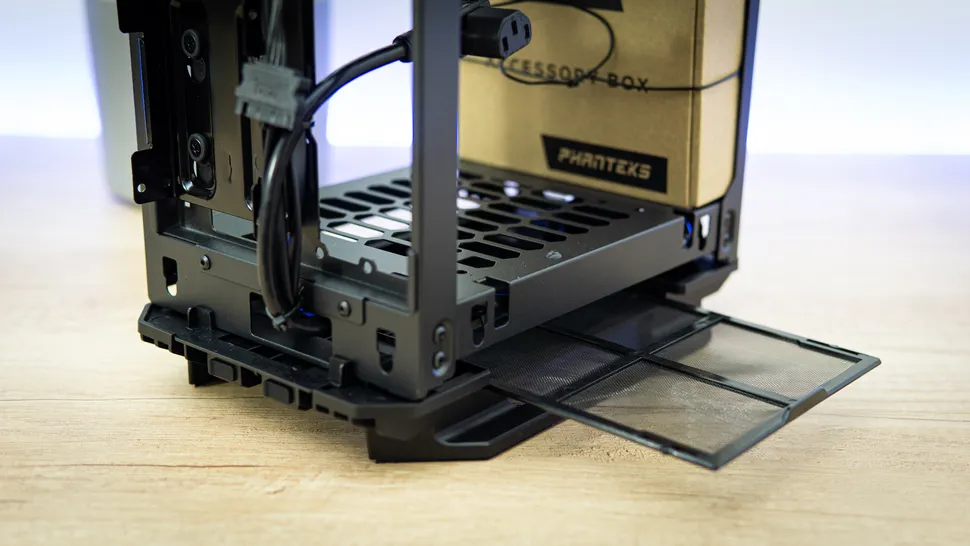

Верхняя и нижняя части корпуса оснащены фильтрами. Нижний фильтр легко снимается после демонтажа правой стеклянной панели, а верхний улавливает падающую пыль.

Планирование сборки: ознакомьтесь с инструкцией перед заказом

Если вы планируете собрать компьютер на базе Evolv Shift 2, компания Phanteks уже опубликовала руководство, и оно на удивление хорошее. Вы можете найти его здесь, в нём вы найдёте подробную информацию о том, какие именно комбинации оборудования подходят, а какие нет, так что обязательно ознакомьтесь с ним, если планируете сборку. Или просто закажите корпус до того, как начнёте подбирать остальные компоненты.

Подходит ли он для RTX 3080?

Да, Evolv Shift 2 был обновлён, чтобы вмещать видеокарты с разъёмом 2,9. Их длина может достигать 13,2 дюйма (335 мм), ширина — 5,9 дюйма (150 мм), а толщина — 2,9 слота (59 мм). Обратите внимание, что это касается и ввода-вывода: в кронштейне есть место только для двух слотов расширения, и графические процессоры с защитным экраном ввода-вывода толщиной в три слота расширения не поместятся. К счастью, такие уже не так распространены.

Однако следует помнить, что версия корпуса с закалённым стеклом подходит только для видеокарт с мощностью до RTX 3070. Дело не в том, что RTX 3080 не поместится, а в том, что боковая панель из закалённого стекла сильно нагревается, и я думаю, что вам не понадобится видеокарта с TDP более 250 Вт в этой версии.

Установка оборудования

Для сегодняшней системы мы используем следующую систему:

Шаг 1. Установка нижнего вентилятора

Прежде всего я установил приточный вентилятор в нижней части корпуса. Это было непросто сделать после установки блока питания и моноблока.

Шаг 2. Установка блока питания

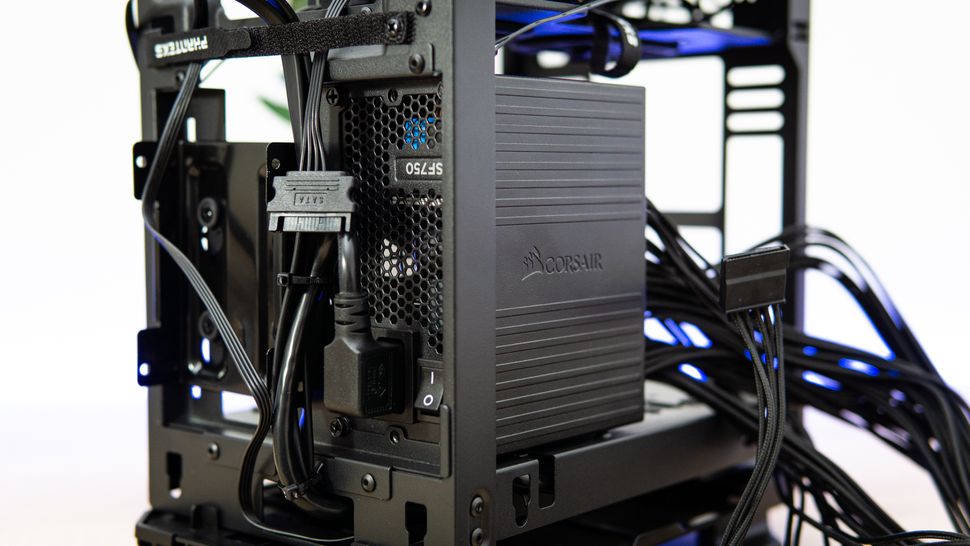

Я установил блок питания Corsair SF750 вентилятором внутрь, так как если бы он был направлен наружу, то находился бы слишком близко к стеклянной панели. Если вы используете вентилируемые боковые панели, можете направить вентилятор в любую сторону.

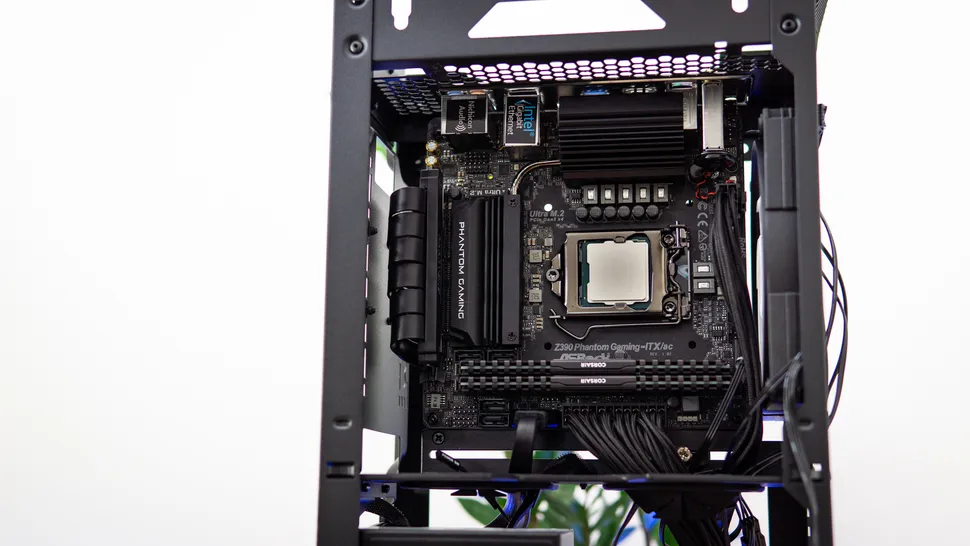

Шаг 3. Установка материнской платы

1 из 2

Конечно, перед установкой я уже вставил процессор, твердотельный накопитель и память в материнскую плату, так что мне оставалось только установить плату ввода-вывода, выровнять материнскую плату и прикрутить её. Здесь я также позволил себе подключить несколько кабелей. Как видите, большая часть кабелей осталась на потом.

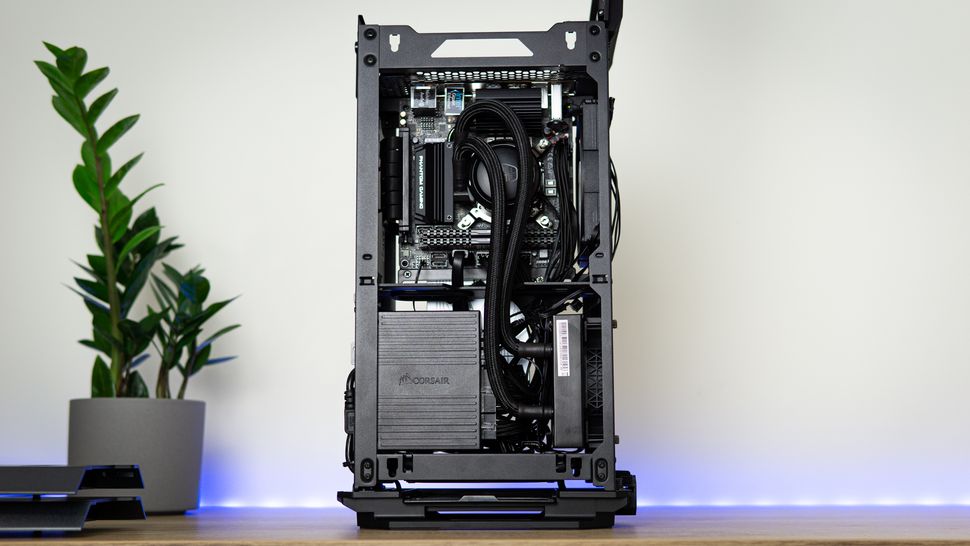

Шаг 4. Установка моноблока

1 из 2

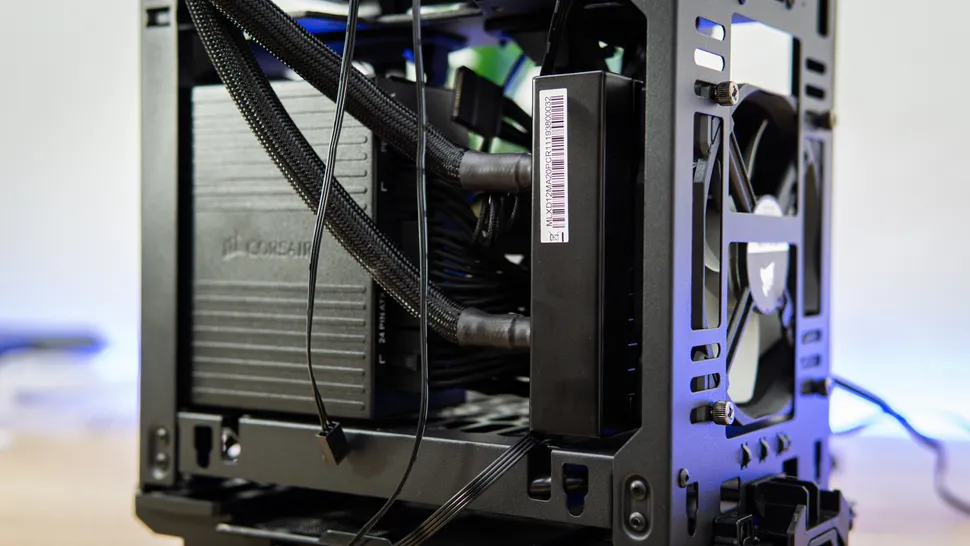

Поскольку мы всё равно не видим RGB-подсветку вентилятора за радиатором, я решил использовать вентилятор Corsair ML120 вместо тех, что шли в комплекте с моноблоком Cooler Master. Технически здесь есть место для двухвентиляторной системы, но из-за большого количества кабелей столкновение с вентилятором было бы неизбежным, если бы вы не потратили хотя бы час на то, чтобы разобраться с кабелями и всё связать. Поэтому я выбрал одновентиляторную систему, чтобы сэкономить время. Обратите внимание, что блоки питания SFX-L подходят для этой системы, но, скорее всего, вам стоит ограничиться SFX, чтобы оставить место для более толстых радиаторов.

Обратите внимание, что насос находится в верхней части контура. Я проложил трубку через насос, чтобы в нём не скапливался воздух, и последовал рекомендации Phanteks установить радиатор боком, чтобы пузырьки воздуха скапливались в верхней части резервуаров, где они не причинят вреда.

Затем я потратил некоторое время на то, чтобы подключить несколько кабелей и навести порядок.

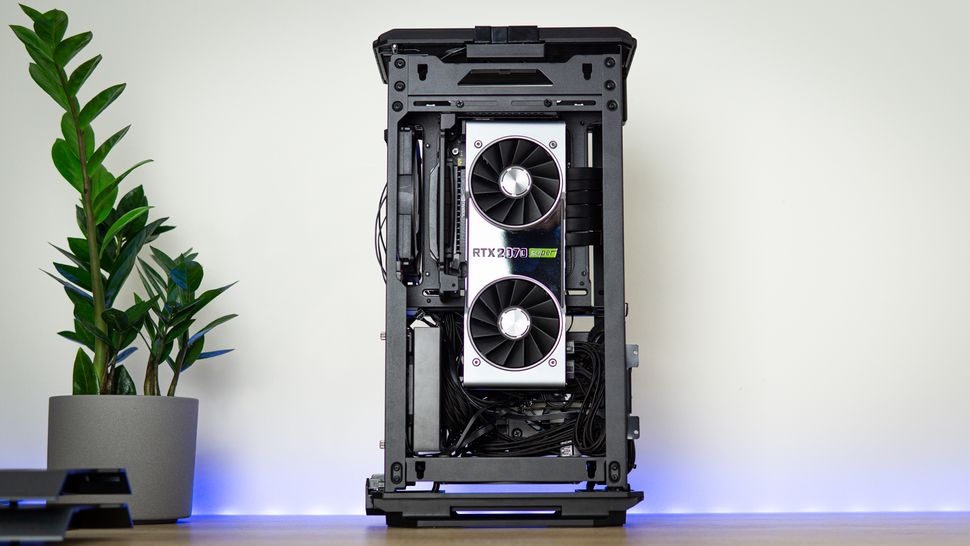

Шаг 5. Установка графического процессора

Чтобы установить видеокарту, я снял прилагаемый кронштейн, установил в него графический процессор и вернул его на место в системе. Преимущество этой системы кронштейнов в том, что её можно легко сдвинуть влево или вправо, чтобы идеально разместить видеокарту за закалённым стеклом.

Шаг 6. Плачу из-за прокладки кабеля

Теперь, когда все основные компоненты установлены, пришло время подключить оставшиеся кабели и навести порядок. Это была не самая простая задача из-за ограниченного пространства, но, поскольку я уже кое-что сделал, мне потребовалось всего 30–45 минут, чтобы всё привести в порядок. Если вы собираете эту систему, чтобы она прослужила вам дольше, чем мне, вам, вероятно, придётся потратить на это больше времени.

Шаг 7. Наслаждайтесь славой лучшего «заднего» ввода-вывода

Благодаря расположению портов ввода-вывода на задней панели в верхней части корпуса я теперь могу наслаждаться красотой всех портов ввода-вывода, расположенных в верхней части корпуса. Это действительно не похоже ни на что из того, что я видел раньше, и я понимаю, в чём его привлекательность: больше не нужно наклоняться над столом, неуклюже нащупывать порт Ethernet, а потом понимать, что нужно перевернуть разъём, — всё на виду и легкодоступно. Однако учтите, что если корпус стоит на столе, а вы не очень высокого роста, доступ к портам может быть затруднён.

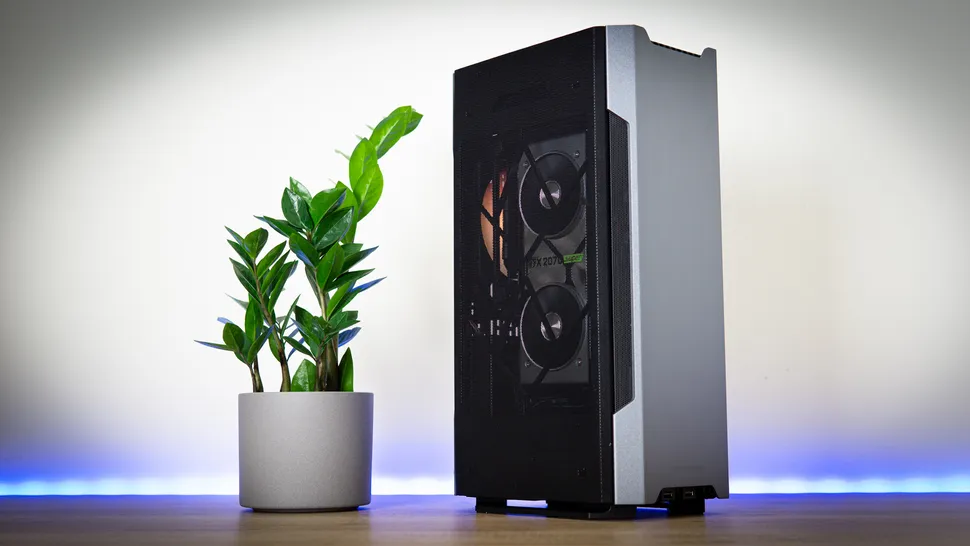

Шаг 8. Сборка завершена

1 из 2

После тестового запуска без панелей и проверки работоспособности я установил панели и немного отдохнул. В итоге сборка этой системы заняла у меня около трёх часов. включая фотографирование наиболее важных этапов, что значительно дольше, чем обычно занимает сборка системы в «обычном» корпусе ATX.

С Evolv Shift ITX непросто работать. Внутри тесно, и если у вас большие руки, убедитесь, что у вас есть напарник с маленькими руками, который будет подключать кабели в труднодоступных местах и доставать выпавшие винты.

Но усилия и разочарования на этом пути — это цена, которую вы платите за систему Mini-ITX, и конечный результат того стоит. Я всегда считал, что работа над системами Mini-ITX приносит гораздо больше удовлетворения, несмотря на все трудности, и Evolv Shift 2 не исключение.

Тестирование

Поскольку эта система отличается от любого стандартизированного испытательного стенда, на этот раз мы упростим процесс тестирования. Мы оставим все оборудование в заводских настройках и будем регулировать только скорость вращения вентиляторов, чтобы можно было легко определить, есть ли разница между вентилируемыми «воздушными» панелями и боковыми панелями из закалённого стекла.

Конечная цель здесь не в том, чтобы сравнить это шасси с другими корпусами, а в том, чтобы определить, достаточны ли его тепловые характеристики. Давайте будем честны: если вы покупаете этот корпус, то делаете это потому, что вам нравится его внешний вид, а не потому, что он на пару градусов теплее или холоднее других. Поэтому наша задача — просто проверить, достаточно ли этого, чтобы мы могли дать вам добро на покупку.

Итак, без лишних слов, приступим к графикам:

1 из 2

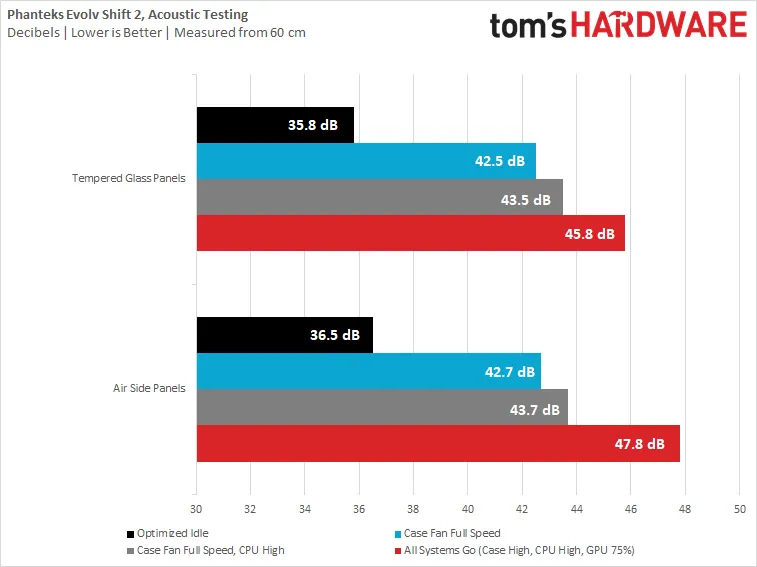

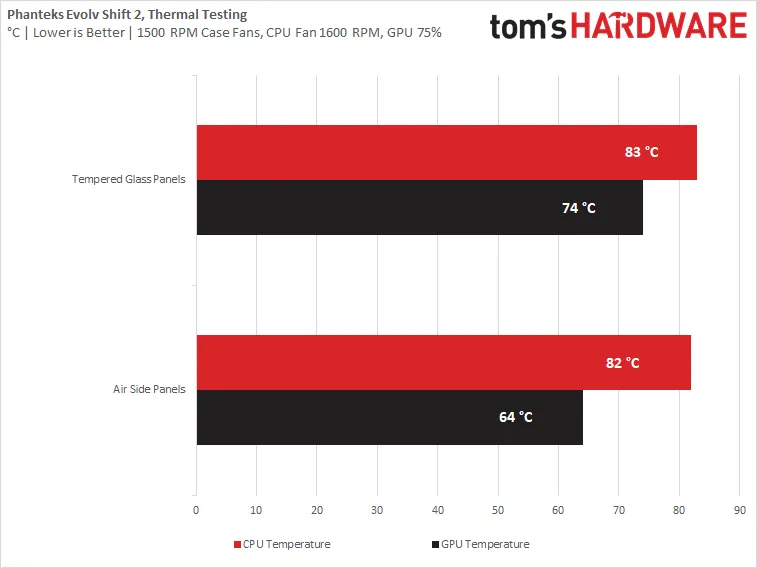

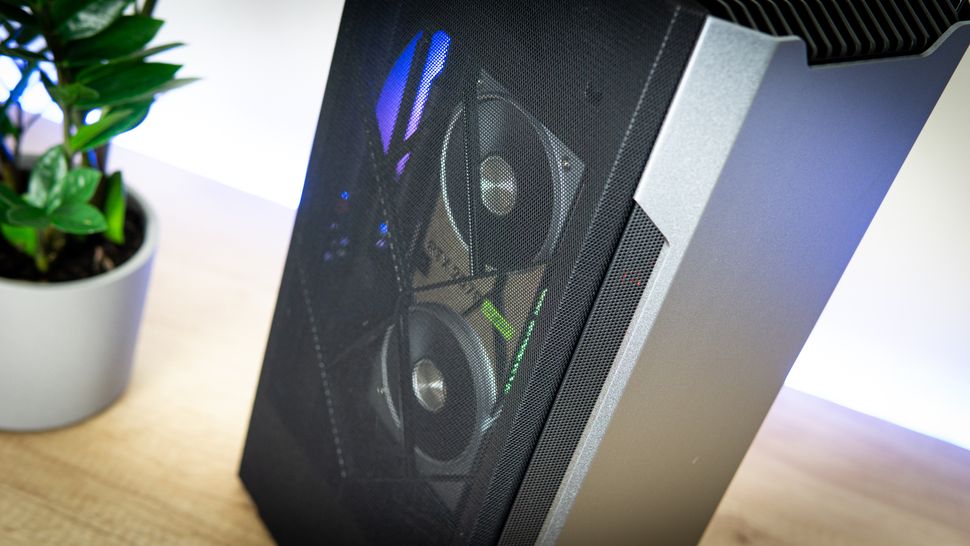

Компания Phanteks любезно предоставила нам панели, которые устанавливаются на версию Evolv Shift 2 с воздушным охлаждением. Как видно из этих таблиц, производительность версии со стеклянными панелями значительно ниже. Температура процессора в обеих версиях не сильно различалась, но установка сетчатых панелей на корпус снизила температуру графического процессора на целых 10 градусов, что весьма существенно.

Конечно, такое улучшение теплоотвода сказалось на акустике, и я могу сказать, что корпус стал заметно громче из-за того, что сетка пропускала звук. При максимальной нагрузке на графический процессор мы зафиксировали самую большую разницу в акустике — до 2 дБ. В других сценариях корпус также работал громче и, по субъективным ощущениям, был менее тихим — уровень шума мог быть лишь немного ниже, но стеклянные панели отлично справляются с передачей резких звуков от подшипников вентиляторов и насосов, благодаря чему звук становится более ровным.

Итак, я бы сказал так: Если у вас RTX 2070 Super или RTX 3070, вы можете использовать стеклянные панели. Да, вы пожертвуете терморегуляцией и небольшим количеством производительности, но это в пределах допустимого и не должно вызывать беспокойства. Но если у вашего графического процессора TDP выше 250 Вт, вам стоит серьёзно рассмотреть вариант Evolv Shift 2 Air, а не вариант с закалённым стеклом — если только вы не готовы пожертвовать производительностью GPU Boost ради красивого внешнего вида и более тихой работы.

Для охлаждения процессора можно использовать более толстый 120-миллиметровый радиатор вместо тонкого, который мы использовали, а также вентилятор Noctua NF-A12x25, если вы хотите снизить уровень шума, особенно если у вас современный высокопроизводительный процессор Intel. Два вентилятора помогут, но вам понадобится решётка для приточного вентилятора, иначе кабели будут мешать лопастям.

Заключение

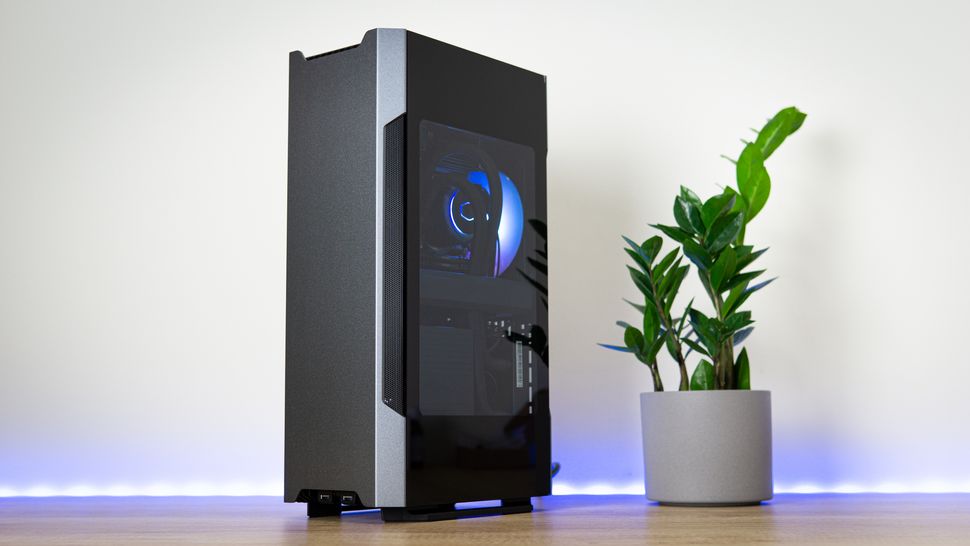

Evolv Shift 2 — один из самых красивых корпусов, с которыми мне доводилось работать за весь год. Сборка была сложной и сопровождалась типичными трудностями, связанными с системами Mini-ITX, но мне всё же удалось собрать его примерно за 3 часа, и конечный результат стоил затраченных усилий.

Это не значит, что система сложна в сборке — есть только один способ установить оборудование, так что особых раздумий не требуется: материнская плата Mini-ITX? Радиатор 120 мм? Не более одного 3,5-дюймового накопителя? Блок питания SFX или SFX-L? Если вы отметили эти пункты, то всё готово. И да, сюда можно установить большие графические процессоры. Дополнительный 140-миллиметровый вентилятор в нижней части корпуса улучшает охлаждение процессора и системы в целом.

Благодаря компактным размерам и красивой отделке как в варианте с закалённым стеклом, так и в сетчатом варианте, Evolv Shift 2 идеально подходит для использования в качестве ПК малого форм-фактора в гостиной, перемещения по дому туда, где он вам нужен, или для LAN-вечеринок. Легкодоступный верхний блок ввода-вывода упрощает подключение устройств.

Evolv Shift 2 стоит 10 тыс. рублей за версию с воздушным охлаждением или 11 тыс. рублей за версию со стеклянным корпусом. Это недорого, поэтому его легко рекомендовать. Он заслуживает места в нашем списке лучших корпусов для ПК как лучший корпус формата Mini-ITX, по крайней мере до тех пор, пока не появится что-то лучше.
