Тесты Lian Li Q58 – охлаждение и сборка

Десять лет назад компания Lian Li была известна в основном своими чрезвычайно дорогими алюминиевыми корпусами, о которых многие мечтали, но мало кто мог себе позволить их купить. Но за последние несколько лет Lian Li превратилась в производителя корпусов для всех. Больше не требуется, чтобы всё было алюминиевым — в наши дни вы найдёте много стали, особенно в рамах и сетках, — но великолепие дизайна сохранилось, если не стало ещё лучше.

Последний ITX-корпус компании, Lian Li Q58, является примером именно такого нового подхода: он отличается великолепным дизайном, премиальным внешним видом и — внимание! — стоит всего 13 тыс. рублей. Если вы знакомы с миром корпусов ITX, то знаете, что это не такая уж большая сумма за небольшой корпус объёмом 14,3 литра, особенно если учесть, что NCase M1 стоит около 21 тыс. рублей, а Louqe’s Raw S1 — целых 33 тыс. рублей.

Итак, без лишних слов, давайте приступим и выясним, подходит ли Q58 для нашего списка лучших корпусов для ПК. У него, безусловно, есть серьёзные конкуренты: Hyte Revolt 3 и Cooler Master NR200P в последние недели впечатляли нас своими компактными размерами.

Технические характеристики Lian Li Q58

Внешний дизайн

1 из 3

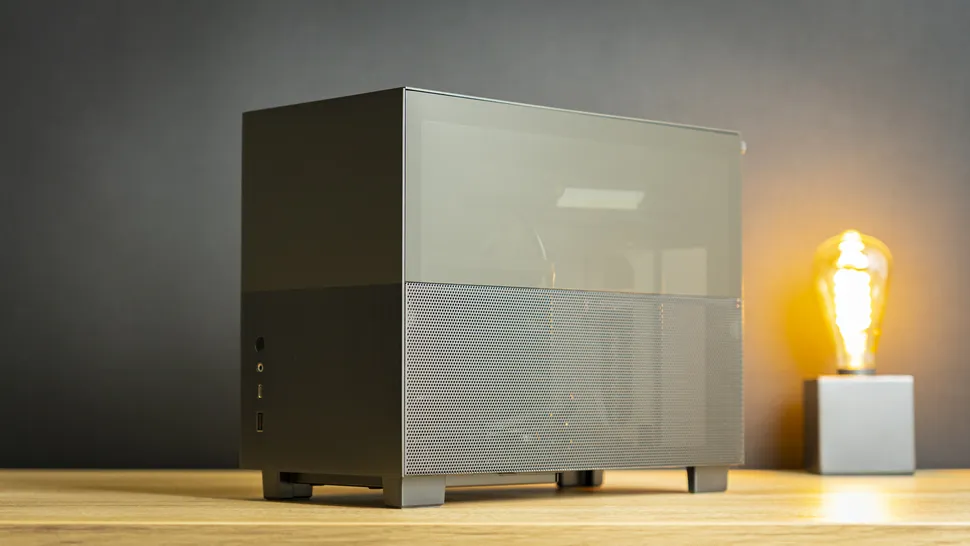

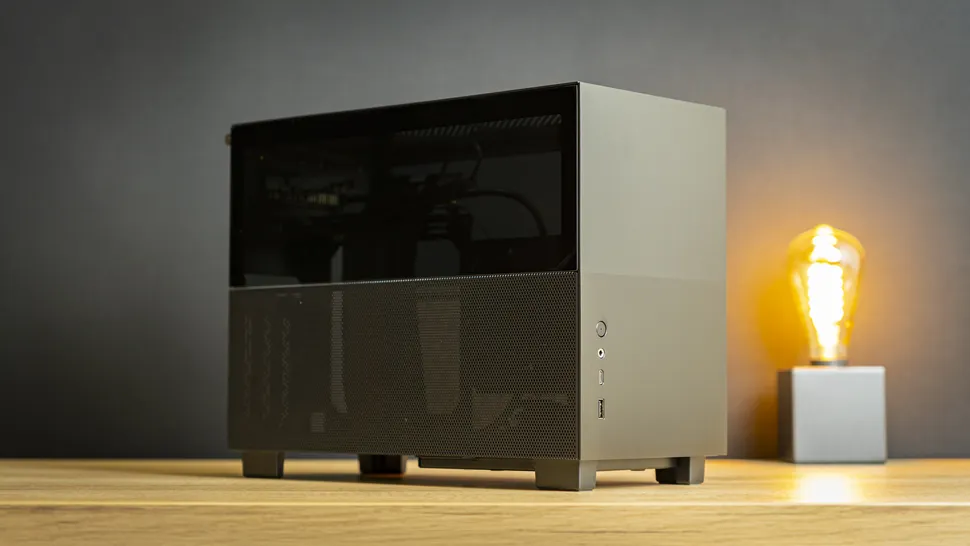

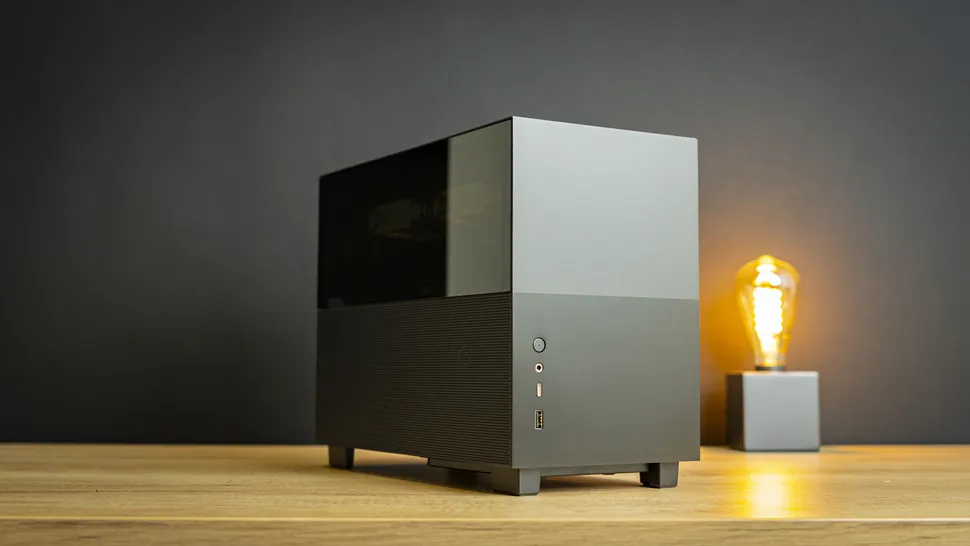

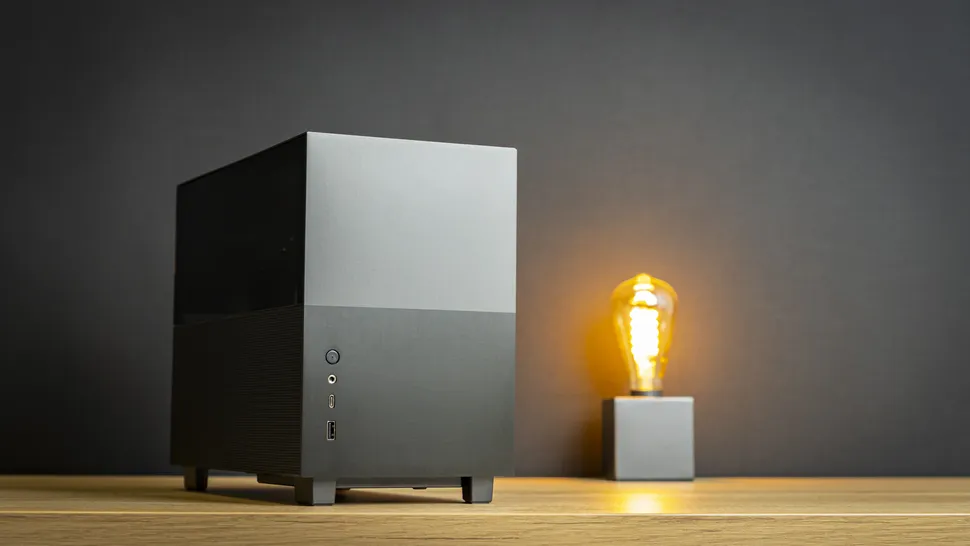

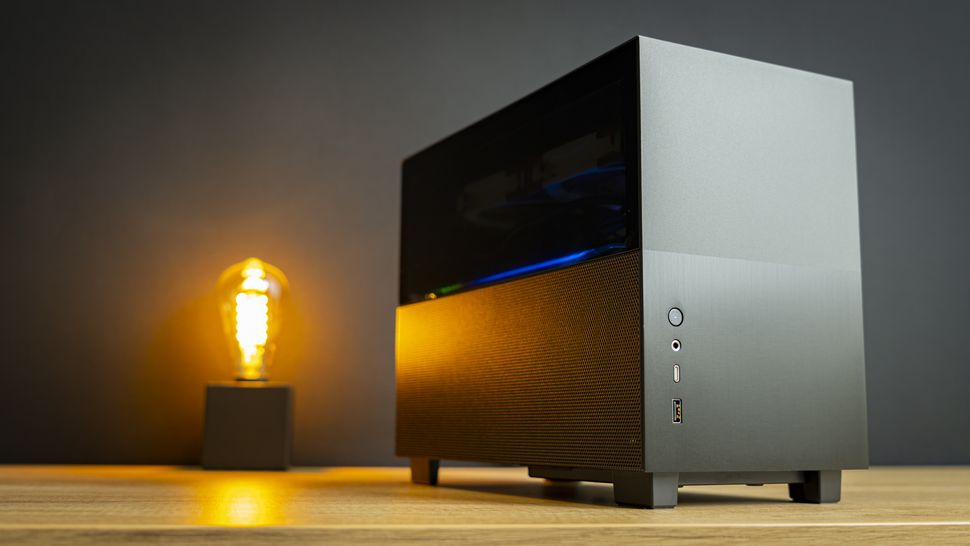

Первое, что бросается в глаза при осмотре корпуса Q58 снаружи, — это его простой дизайн. Сверху расположены стеклянные панели высотой в половину корпуса, снизу — сетчатые панели высотой в половину корпуса, а передняя панель выполнена из алюминия и сочетается с остальной частью корпуса. Посередине панель разделена.

1 из 2

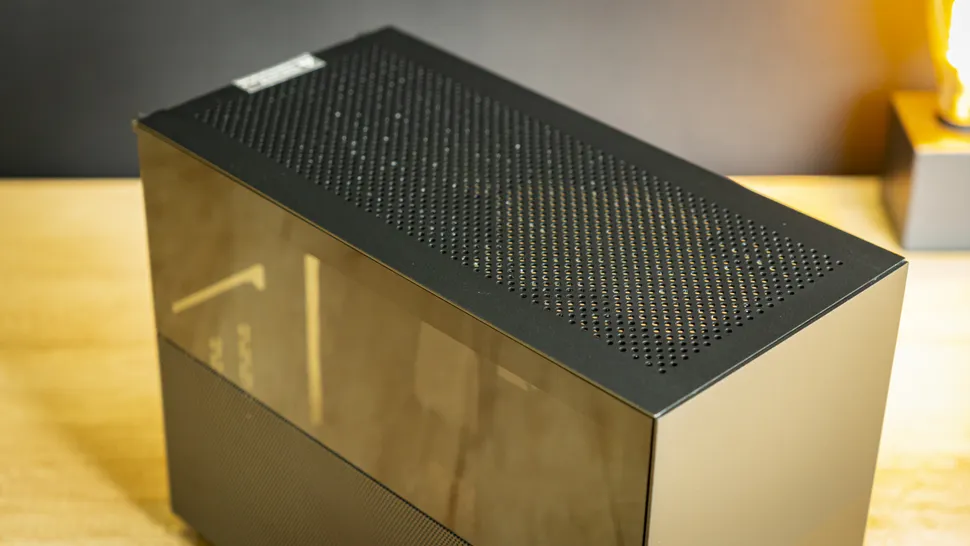

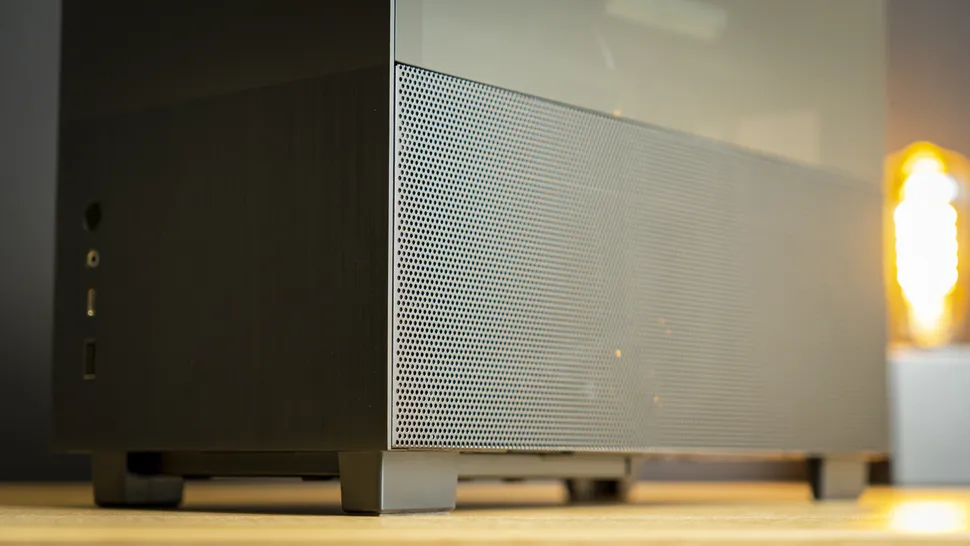

Боковые панели корпуса изготовлены из окрашенной стали с мелкой сеткой, которая достаточно хорошо справляется с ролью грубого пылевого фильтра, но верхняя панель сделана из более красивого анодированного алюминия, а сетка на ней выфрезерована. Сетка более грубая, но это нормально, так как она расположена на выходе и не должна фильтровать воздух.

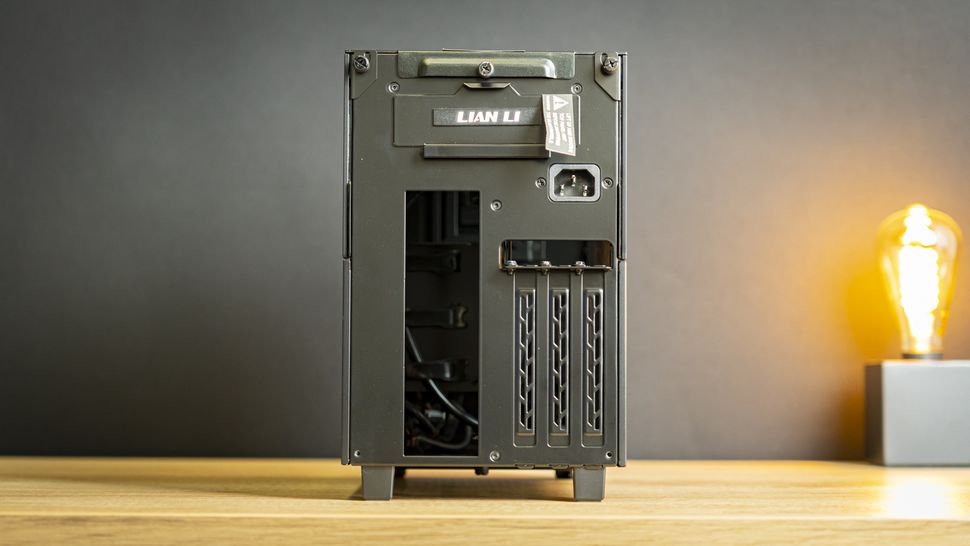

Если перевернуть корпус задней стороной вверх, то можно увидеть лишь вырез для ввода-вывода на материнской плате, три вертикальных слота расширения, разъем питания и три винта с накатной головкой. На передней панели расположены один порт USB 3.0 Type-A, порт USB Type-C и комбинированный разъем для микрофона и наушников.

Но пусть вас не обманывает аккуратный и простой внешний вид. Внутри Q58 имеет очень продуманную и удивительно гибкую конструкцию.

Внутренний дизайн

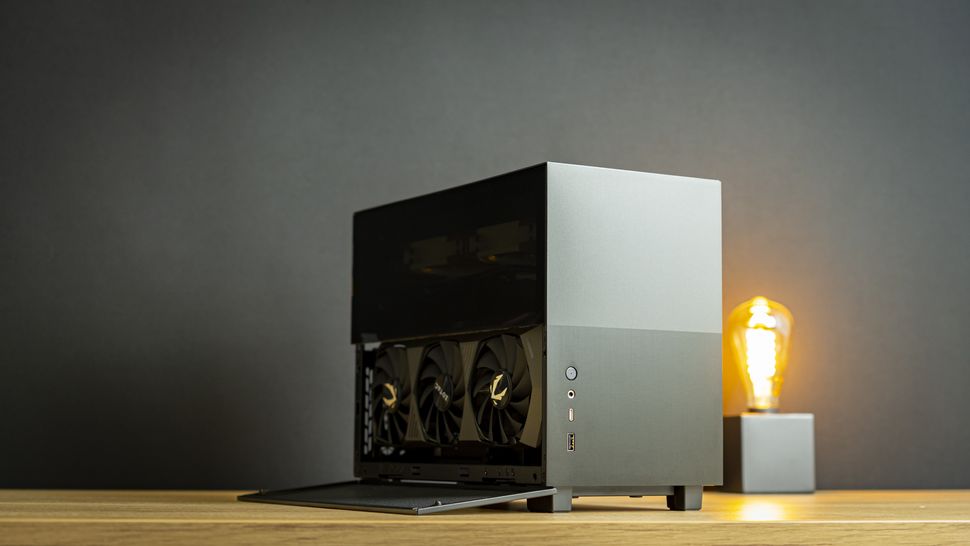

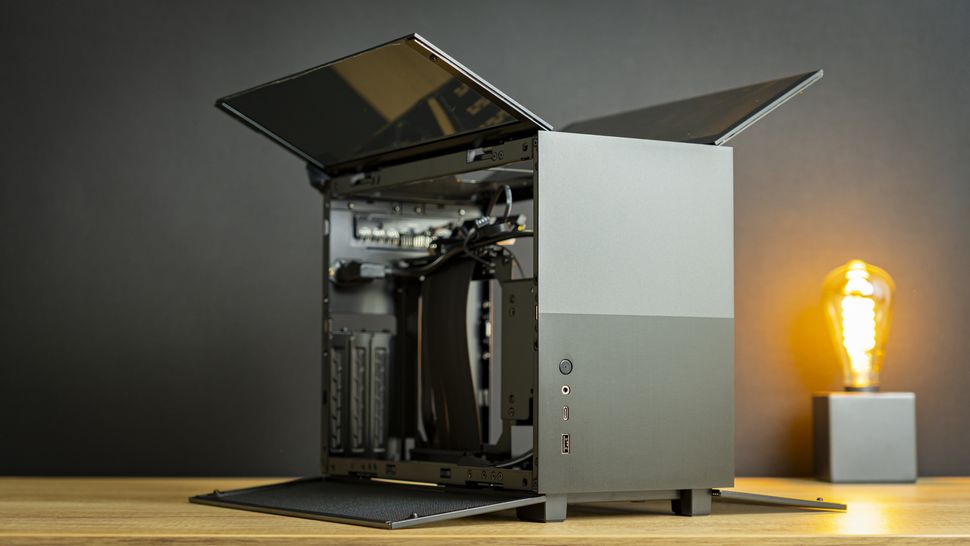

Для начала давайте подробнее поговорим о панелях. Все четыре боковые панели крепятся на петлях и являются сменными. По умолчанию (и я бы рекомендовал такой вариант) стеклянные панели расположены сверху, а сетчатые — снизу, но вы можете поменять их местами или сделать так, чтобы с одной стороны было стекло, а с другой — сетка. Единственное, что вы не можете сделать, — это расположить стекло сверху с одной стороны и снизу с другой: панели зеркальные, поэтому их петли не выдержат такой нагрузки.

Единственное, что мы можем сказать о панелях, — это то, что две из них было очень сложно снять с петель, хотя Лиан Ли заранее предупредила нас, что это проблема нашего образца и что в розничных версиях она будет устранена.

С правой стороны корпуса находится основная область для материнской платы. Сюда подходит материнская плата ITX, установленная вверх ногами, а кронштейн для блока питания SFF установлен на заводе.

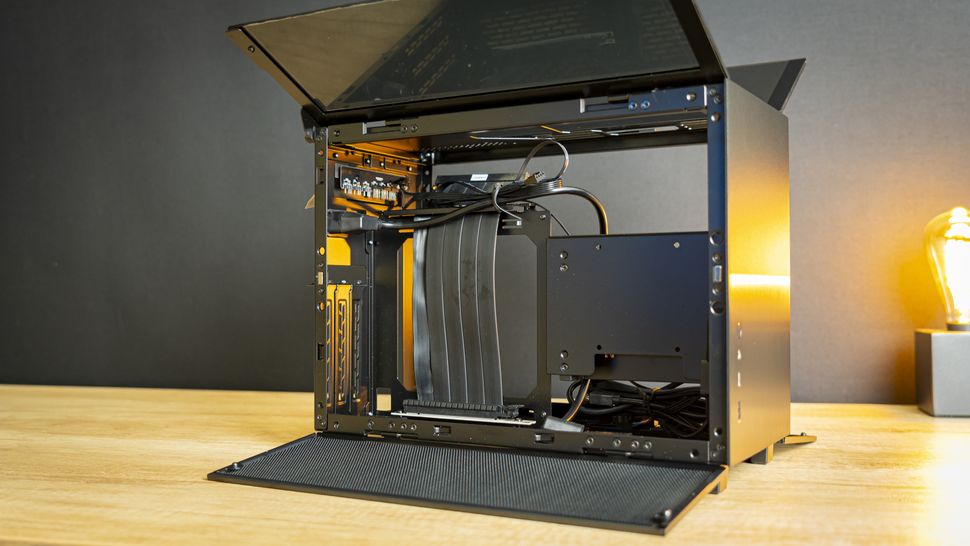

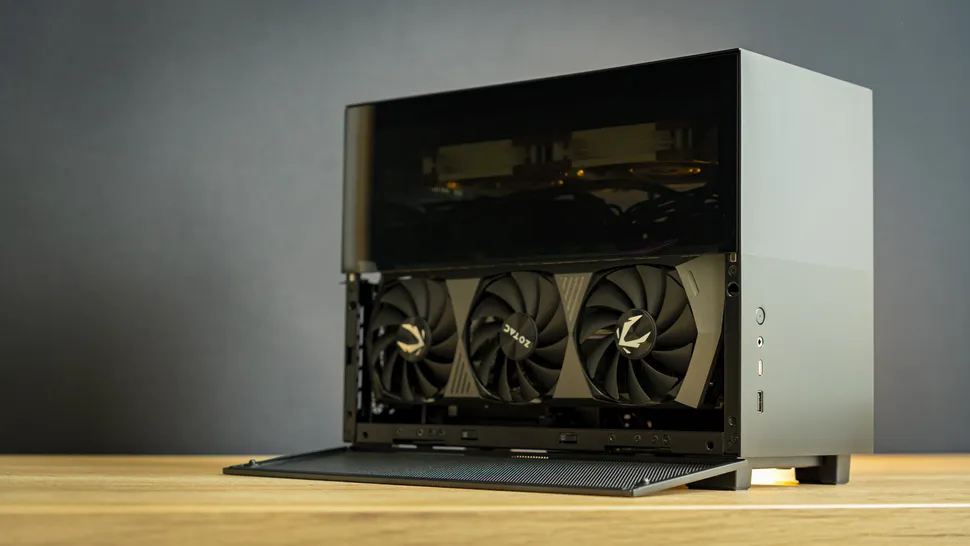

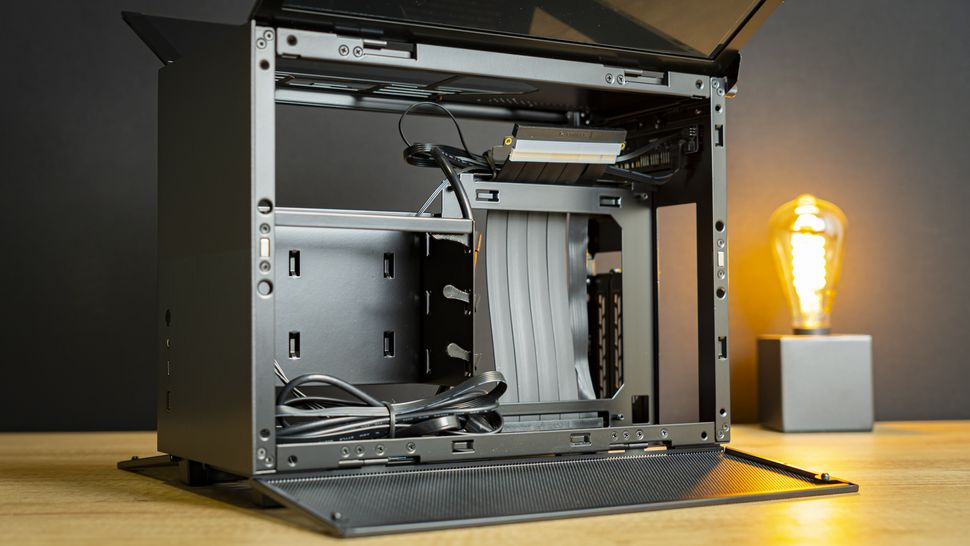

Переверните устройство на левую сторону, и вы увидите область графического процессора.

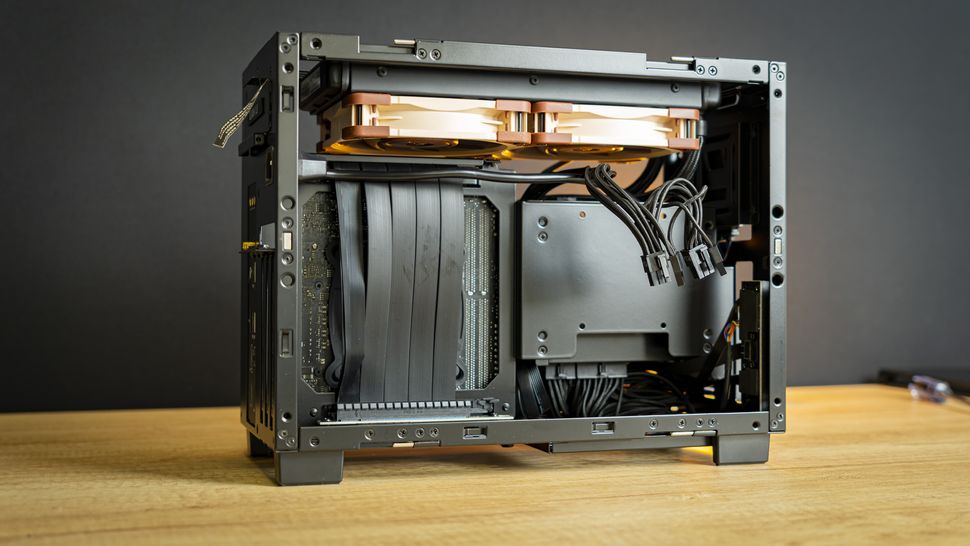

Но если вы посмотрите на верхнюю часть корпуса, то заметите большую полость. Хотите верьте, хотите нет, но сюда можно установить радиатор размером до 280 мм вместе с вентиляторами. Честно говоря, это поразительная мощность охлаждения для такого маленького корпуса, и вам определённо стоит её использовать, если вам не нужна другая компоновка.

В нижней части корпуса под блоком питания установлен один 120-миллиметровый вентилятор для забора воздуха, но в комплект поставки вентиляторы не входят. В комплект поставки входят магнитные пылевые фильтры.

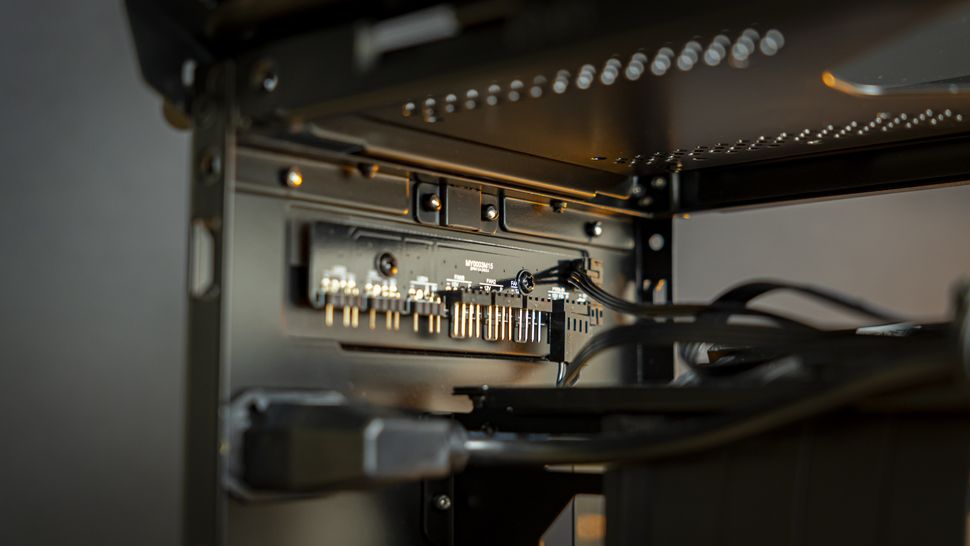

В верхней части задней панели корпуса вы также увидите концентратор для вентиляторов. Это простой концентратор PWM и RGB с тремя портами. Он не питается от SATA, но позволяет подключить все вентиляторы и устройства RGB к одному разъёму. Учитывая, что у большинства материнских плат ITX есть только один разъём RGB, а корпус поддерживает ровно три вентилятора, это удобное решение, особенно за такую цену.

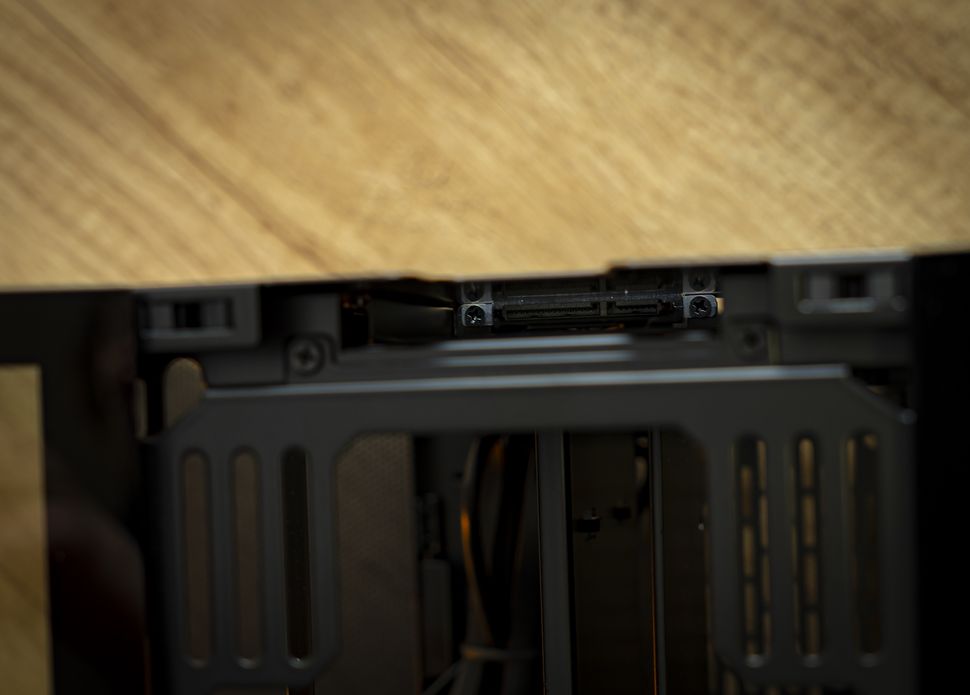

Для хранения данных в этом корпусе можно разместить до трёх 2,5-дюймовых накопителей и один 3,5-дюймовый накопитель. Они расположены снизу, вдоль верхнего крепления радиатора, за блоком питания; последний 2,5-дюймовый слот хитроумно спрятан между панелями корпуса спереди. Туда слишком сложно проложить кабели, но компания Lian Li предусмотрела кронштейн с возможностью горячей замены. Помните, что нижний накопитель поместится только в том случае, если вы не установите приточный вентилятор.

Q58 может работать с блоками питания ATX

Однако, если вы не хотите тратиться на дорогой блок питания SFF или SFF-L, Lian Li также предлагает кронштейн для перевода корпуса в режим ATX. В этом режиме Q58 по-прежнему будет без проблем вмещать видеокарты длиной 320 мм, но вам придётся чем-то пожертвовать. Например, максимальная поддерживаемая длина радиатора уменьшится с 280 мм до 120 мм, а количество отсеков для накопителей сократится до двух 2,5-дюймовых. Таким образом, для достижения наилучших результатов мы рекомендуем использовать блок питания SFF.

Поддержка PCIe 4.0 и белая окраска оплачиваются дополнительно

В базовом варианте, в чёрном цвете, с переходным кабелем PCIe 3.0, Q58 стоит 13 тыс. рублей. Если вам нужна модель с переходным кабелем PCIe 4.0, потому что вы устанавливаете видеокарту RTX 3000 или RX 6000, вам придётся доплатить 3 тыс. рублей, и цена составит 16 тыс. рублей. Между тем Q58 также доступен в белом цвете — такая отделка стоит на 1 тыс. рублей дороже как для вариантов с PCIe 3.0, так и для вариантов с PCIe 4.0.

Установка оборудования

Для сегодняшней сборки мы используем следующую систему:

В этой сборке мы используем новую тестовую систему ITX на базе процессора 11-го поколения Intel Core i5-11600K в сочетании с материнской платой Asus Z590 ITX и большой видеокартой RTX 3080 Ti. Это довольно мощное оборудование для корпуса ITX, но Q58 должен справиться с ним без проблем. Тем не менее графический процессор Zotac может оказаться слишком большим, поэтому у меня наготове RTX 2070 Super на случай, если она мне понадобится.

Шаг 1. Установка блока питания

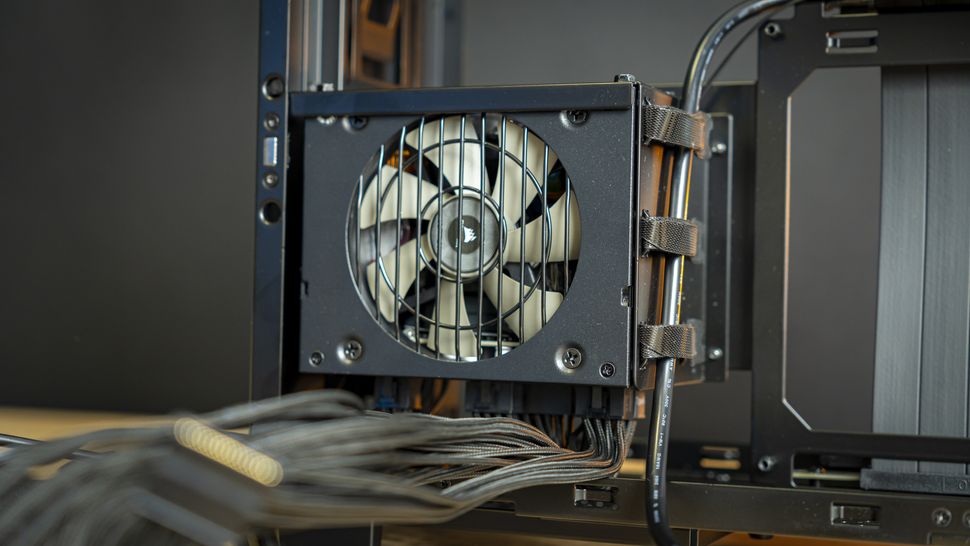

Сначала я установил блок питания в предназначенное для него место. По умолчанию в корпусе предустановлен кронштейн SFF, и блок питания вставляется прямо в него. Если у вас блок питания SFF-L, возможно, вам придётся снять кронштейн, установить на него блок питания и снова установить кронштейн.

Шаг 2. Установка материнской платы

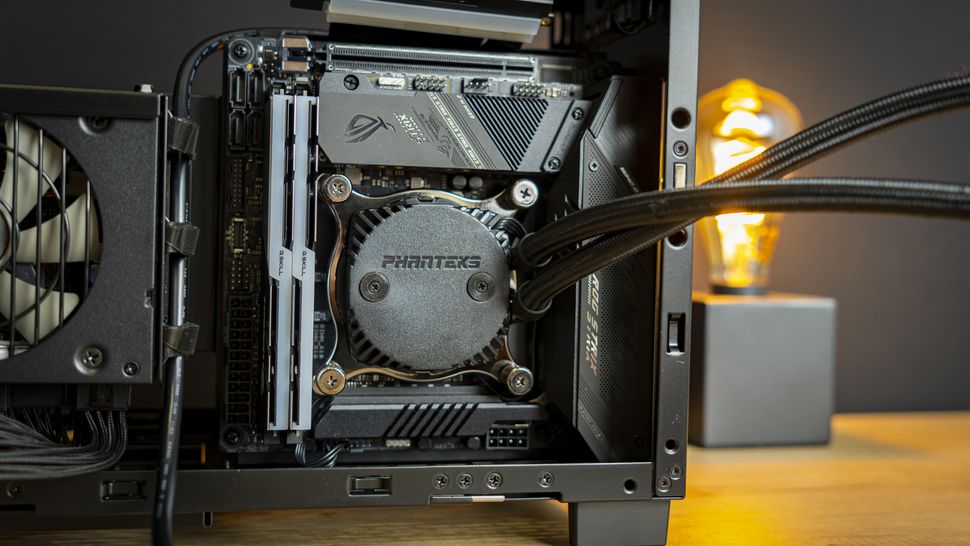

Затем я установил материнскую плату Asus с уже установленной помпой AIO. Я мог бы попытаться убрать кабель PCIe и установить помпу позже, но это кажется неэффективным решением.

Шаг 3. Установка AIO

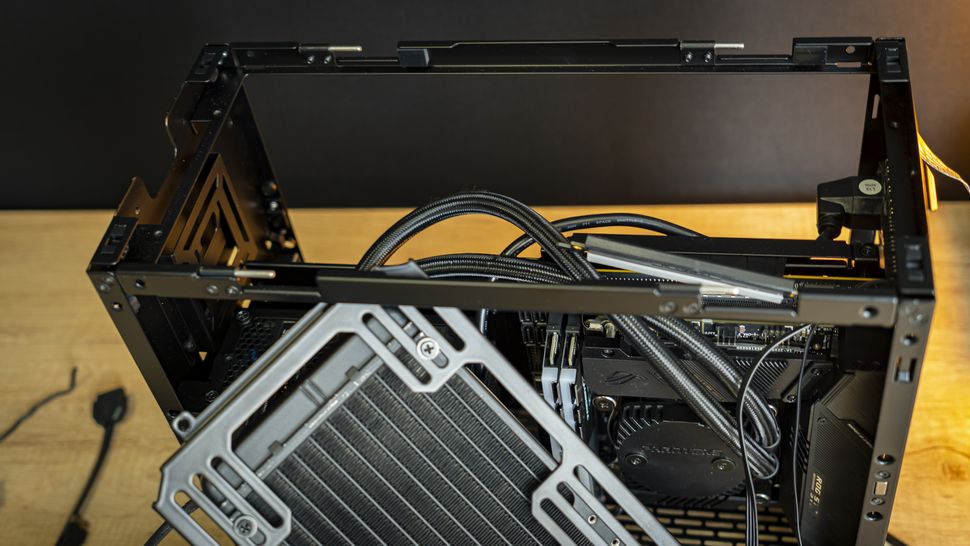

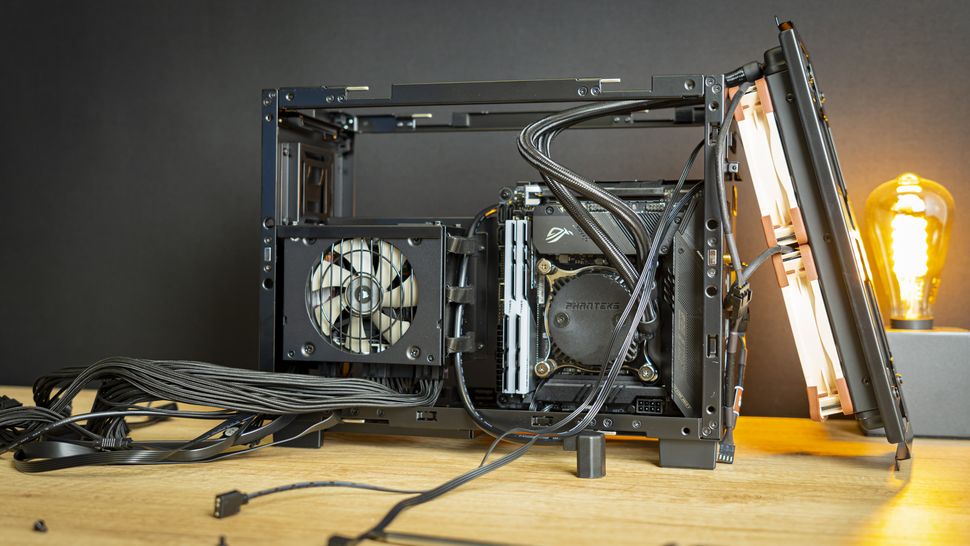

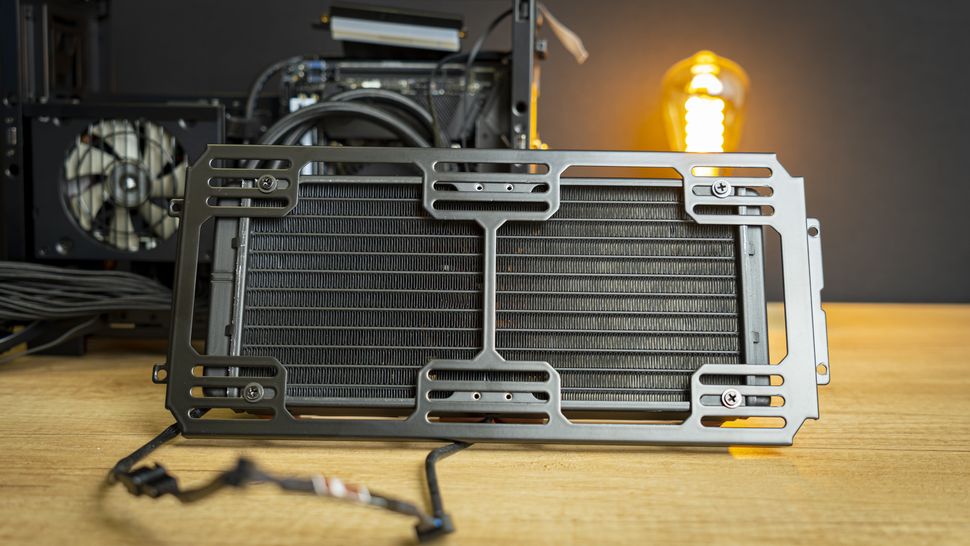

Затем пришло время установить радиатор моноблока в верхней части корпуса. Q58 поддерживает 280-миллиметровые радиаторы, как видно из кронштейна, который я снял с верхней части корпуса, но у меня нет 280-миллиметрового моноблока (пока). Поэтому я установил кронштейн и попытался закрепить радиатор.

Но я допустил ошибку: я установил радиатор на кронштейн снаружи корпуса, и из-за того, что трубки не были проложены через верхнее отверстие, я не смог установить его на место. Поэтому я снова снял радиатор, правильно проложил трубки и снова установил кронштейн. В этот момент я решил, что проще всего будет оставить радиатор снятым и убрать его в сторону, так как это даст мне дополнительное пространство для прокладки кабелей.

Шаг 4. Прокладка кабелей

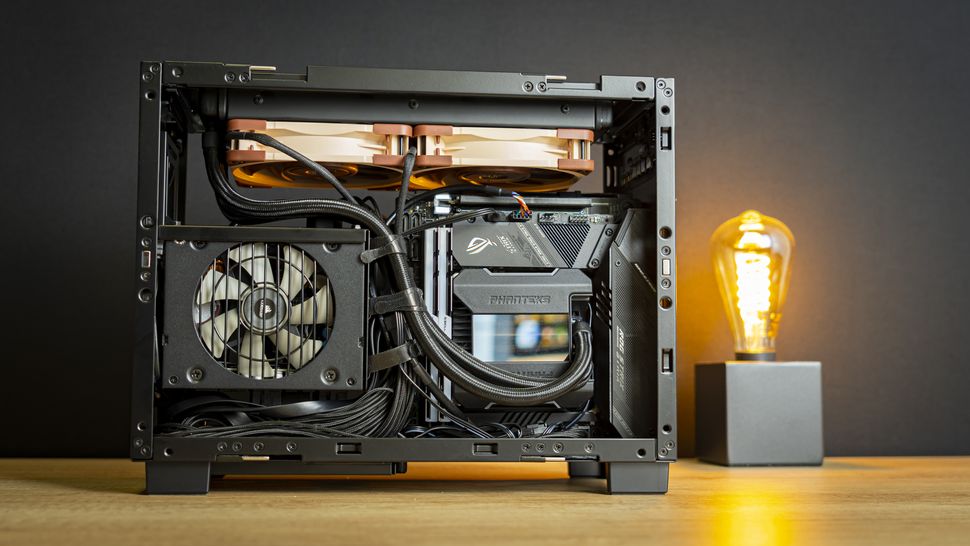

Затем я решил, что пришло время привести в порядок все кабели. Я обнаружил, что в корпусах ITX проще всего сделать это без установленной видеокарты, так как она только мешает. Примерно через 30 минут я добился результата, который вы видите ниже. Всё выглядит довольно аккуратно.

Но есть одна загвоздка: кабель питания нужно было куда-то деть, и я засунул его прямо под блок питания. Здесь достаточно места, но в этом месте можно было бы установить 120-миллиметровый приточный вентилятор. Проявив смекалку и потратив много времени, вы могли бы установить здесь вентилятор и использовать стандартные кабели, которые идут в комплекте с блоком питания. За блоком питания есть немного свободного места, и вы могли бы разместить там вещи более аккуратно — в конце концов, на задней части вентилятора есть выступы, которые удерживают двигатель, так что вы вряд ли заденете лопасти.

Однако для достижения наилучших результатов вам, возможно, стоит заложить в бюджет покупку набора кабелей, изготовленных по вашим точным размерам. Это упростит сборку и сделает внешний вид более аккуратным.

Шаг 5. Установка графического процессора

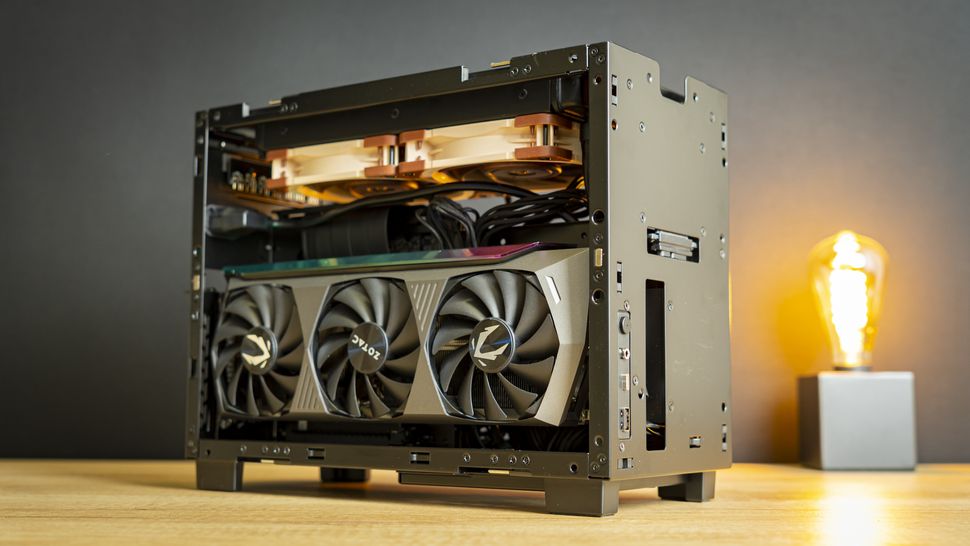

После того как все кабели были убраны, а кабели питания PCIe проложены, установка большой видеокарты Zotac RTX 3080 Ti не составила труда. Мне пришлось немного сдвинуть переходную плату PCIe, но после этого видеокарта встала на место как влитая.

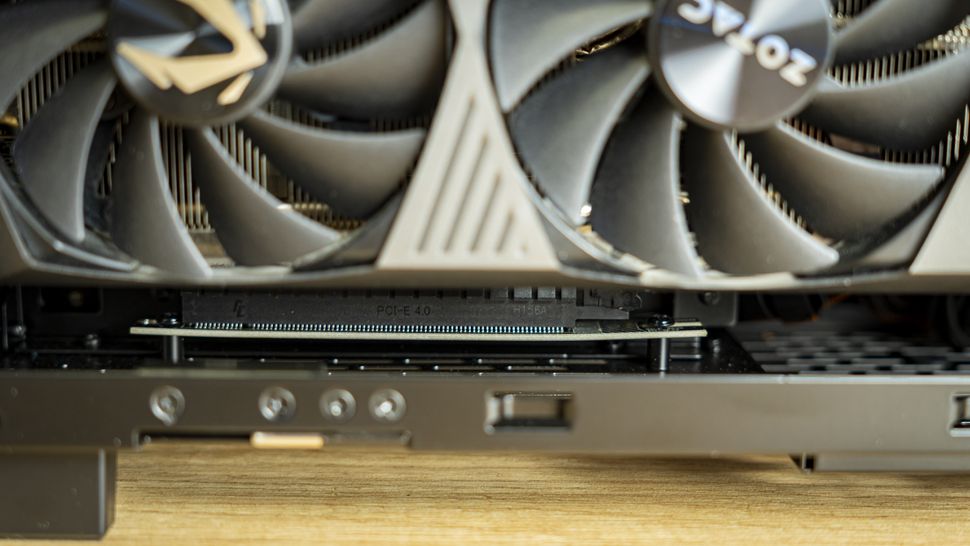

Здесь нужно упомянуть только об одном: на конце кабеля PCIe, подключаемого к графическому процессору, не помешала бы дополнительная опора. Я надавливал на графический процессор, ожидая характерного щелчка, который означал бы, что он вставлен в слот, но щелчка не было.

Как видите, мне удалось немного погнуть печатную плату. Это не было проблемой — я не повредил её, и она отлично работала, но если вы не будете осторожны, то можете её испортить. Двух простых стоек, удерживающих плату с каждого конца, недостаточно, чтобы защитить её от неосторожных действий установщиков, поэтому я бы хотел, чтобы компания Lian Li добавила сюда опорную скобу.

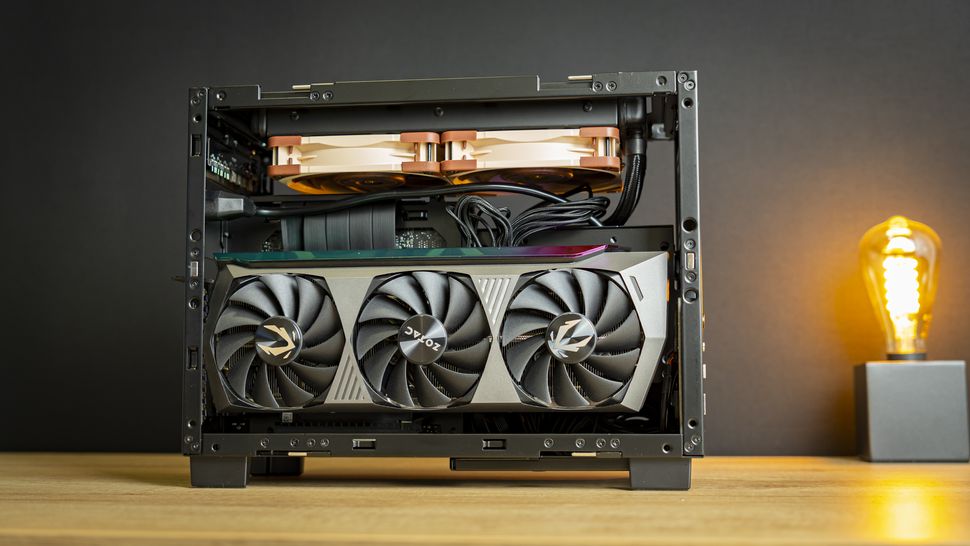

Сборка завершена

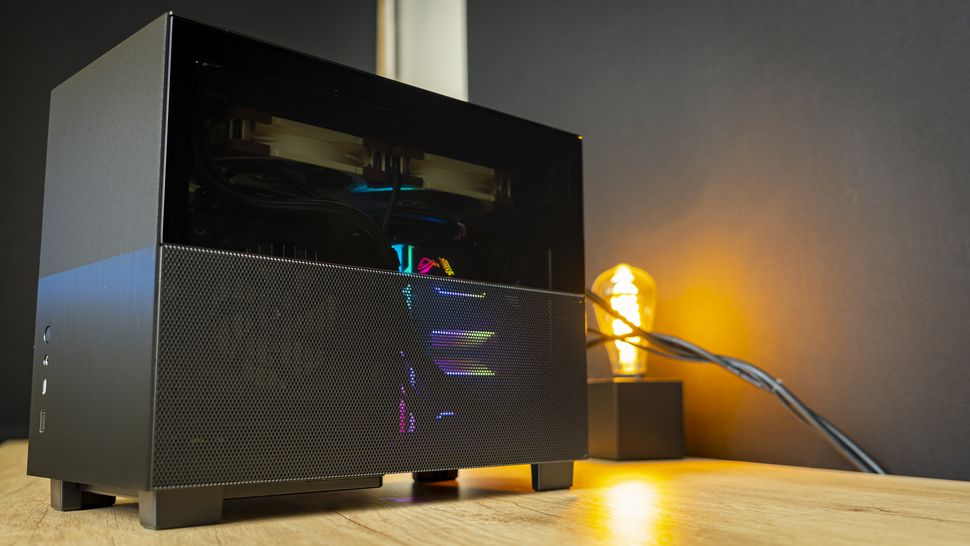

На этом сборка завершена. Пора устанавливать панели.

1 из 2

В конце концов, собрать систему в Q58 оказалось не так сложно, как раньше в корпусах ITX. Правда, с прокладкой кабелей и ограниченным пространством для их укладки пришлось повозиться, но при наличии времени и терпения всё получилось. Hyte Revolt 3 определённо проще в сборке, но у него не такая качественная отделка, как у Q58, а Louqe Raw S1 хоть и проще в сборке и намного премиальнее, но стоит гораздо дороже и предлагает гораздо меньше вариантов для хранения данных, охлаждения и блока питания.

Тестирование

Несмотря на то, что в комплект поставки Q58 не входят вентиляторы, они и не нужны. Графический процессор плотно прилегает к сетке воздухозаборника сбоку, а моноблок в верхней части, если вы его используете, обеспечивает отвод тепла от процессора и системы. При желании можно установить 120-миллиметровый вентилятор для забора воздуха снизу, но сегодня я его не тестирую, так как он не является обязательным.

Здесь мы используем обновлённую методологию тестирования, впервые представленную в Cooler Master NR200P Max, которая включает в себя новые настройки, более реалистичные акустические тесты и тепловые тесты в наихудших сценариях. Для охлаждения процессора мы используем самый большой моноблок, который был у меня на момент тестирования, чтобы вы могли лучше понять, какие температуры можно ожидать от типичной сборки, предназначенной для этого корпуса.

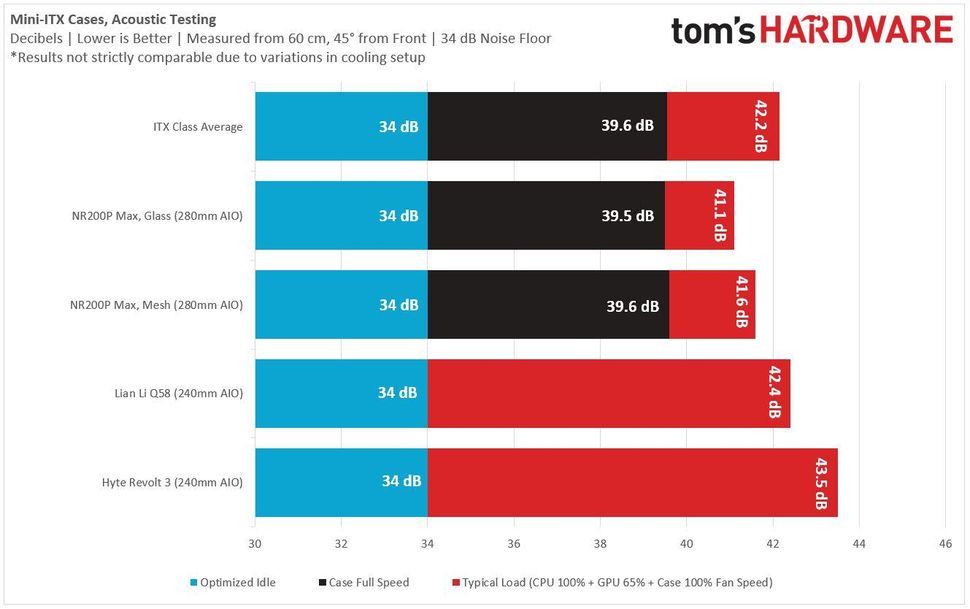

Акустические результаты

Что касается акустики, то Q58 работает неплохо, но не идеально. Он тише, чем Hyte Revolt 3, даже при одинаковой настройке, хотя это, скорее всего, связано с другим графическим процессором и ориентацией моноблока. Естественно, Cooler Master NR200P Max был тише, но это потому, что он тестировался с 280-миллиметровым моноблоком, в котором установлены более тихие вентиляторы, вращающиеся на более низких максимальных скоростях.

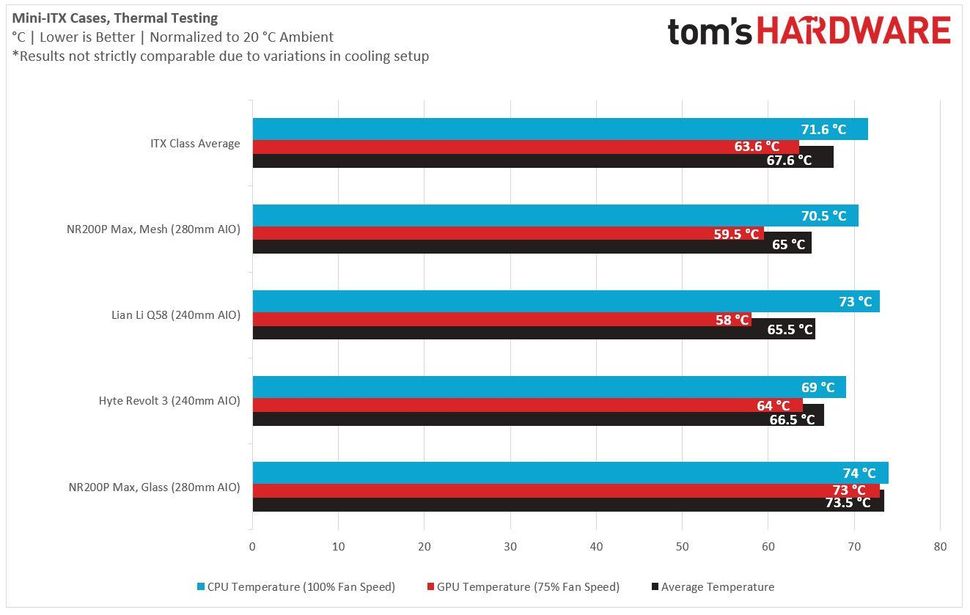

Тепловые результаты

Что касается терморегуляции, то Lian Li Q58 работает лучше среднего, уступая только NR200P Max при использовании сетчатой панели, да и то совсем немного. У Q58 немного выше температура процессора, но температура графического процессора впечатляет — 58 °C при нормализованной температуре в помещении 20 °C.

Конечно, имейте в виду, что при этом тепловом тесте тактовая частота процессора зафиксирована на уровне 4,0 ГГц при напряжении 1,2 В, а скорость вращения вентилятора графического процессора зафиксирована на уровне 75 %, чтобы обеспечить целевое энергопотребление. На практике вы увидите более низкую температуру процессора и более высокую температуру графического процессора из-за особенностей алгоритмов повышения производительности.

Тестирование переходного кабеля PCIe 4.0

Чтобы протестировать кабель-переходник PCIe 4.0, я просто установил в BIOS режим PCIe 4-го поколения, загрузил систему, запустил Furmark и проверил, работает ли он на скорости 4-го поколения в GPU-Z. Если кабель проходит этот простой тест, мы ставим ему высокую оценку. Кабель Gen4, который входит в комплект Q58 за 16 тыс. рублей, прошёл этот тест без проблем.

Заключение

Подводя итог, я могу сказать, что у Lian Li появился ещё один победитель. После Lancool II Mesh Performance в прошлом году и PC-O11 Air Mini на прошлой неделе компания показала, что она более чем способна создавать впечатляющие, стильные корпуса, которые хорошо работают и при этом имеют доступную цену. Секрет, по-видимому, заключается в отказе от полностью алюминиевых конструкций, хотя некоторые элементы из алюминия всё же присутствуют на отдельных панелях, придавая корпусу характерный роскошный вид Lian Li.

Если говорить конкретно о Q58, то в этом корпусе формата ITX удалось разместить высокопроизводительную систему, такую как наша, с процессором i5-11600K и видеокартой RTX 3080 Ti, в удивительно компактном корпусе объёмом 14,3 литра. Он не только приятен в сборке и отлично выглядит, но и обеспечивает теплоотвод выше среднего. И здесь есть над чем поработать: мы использовали только 240-миллиметровый моноблок, но вы можете заменить его на 280-миллиметровый и добавить вентилятор для ещё большей производительности.

С другой стороны, если у вас ограниченный бюджет, вы можете выбрать простую версию с переходником PCIe 3.0, адаптировать его для поддержки старого блока питания ATX, установить дешёвый 120-миллиметровый моноблок, и в итоге он будет выглядеть так же, как наш, благодаря тёмному оттенку стекла.

Корпус Lian Li Q58 ITX можно смело рекомендовать по цене 13 тыс. рублей за базовую версию, с доплатой в 3 тыс. рублей за переходник на PCIe 4.0 и доплатой в 1 тыс. рублей за белую отделку. Нам бы только хотелось, чтобы переходник на GPU был немного прочнее или лучше поддерживался. Будем надеяться, что Lian Li внесёт это изменение.
