Плюсы и минусы Tiny Terra для игрового ПК

В конце прошлого года корпус North PC case от Fractal, вдохновлённый дизайном середины XX века, получил множество наград. Поэтому неудивительно, что компания представила ещё один корпус с деревянными элементами на выставке Computex.

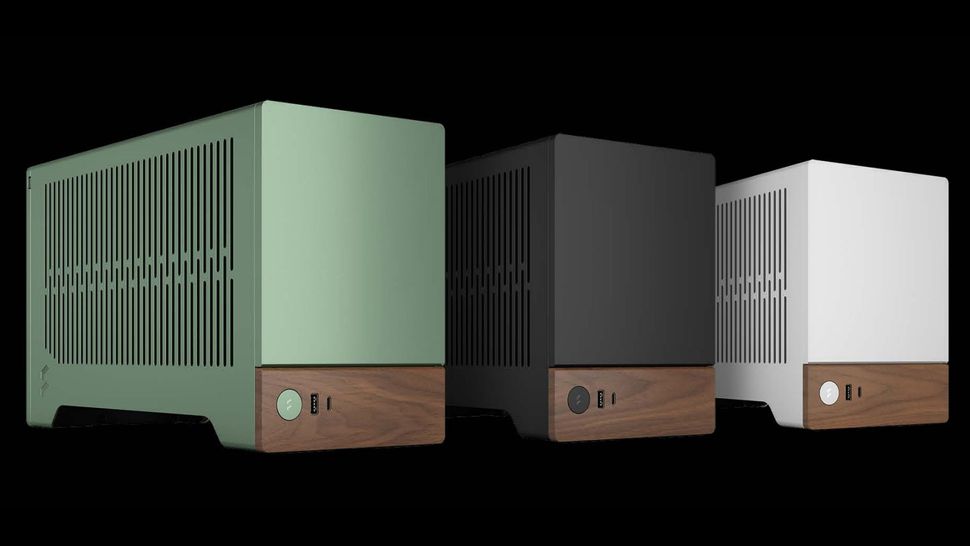

Но в отличие от «башни разума» North, Fractal Tiny Terra за 18 тыс. рублей — это удивительно компактный корпус Mini-ITX объёмом 10,4 литра. Он отлично смотрится в трёх цветах на ваш выбор и занимает мало места, но его размеры — 21,6 x 15,2 x 34,3 см — означают, что вам придётся очень тщательно выбирать компоненты.

В частности, он поддерживает блоки питания SFX и SFX-L, а также видеокарты длиной до 32,21 см и шириной не более 18 см. Как всегда, перед покупкой проверьте размеры. Карты Founders Edition RTX 4080 и 4090 должны подойти, но многие карты от партнёров будут либо слишком большими, либо будут упираться в абсолютные пределы корпуса. Возможности охлаждения процессора гораздо более ограничены, поэтому не рассчитывайте установить здесь 7950X3D или 13900K, если только вы не готовы платить за производительность, которую на самом деле не получите. Подробнее об этом позже.

Хотя в Fractal Tiny Terra технически можно установить 120-миллиметровый радиатор, это возможно только при использовании короткой (8-дюймовой) видеокарты. Большинству пользователей больше подойдёт компактный воздушный кулер. И я имею в виду именно компактный. Зазор для процессорных кулеров варьируется от 4,8 до 7,7 см в зависимости от того, как вы отрегулируете «позвоночник» или центральную пластину, которая удерживает материнскую плату с одной стороны и графический процессор с другой.

И хотя все стороны Fractal Tiny Terra хорошо вентилируются (хотя и без пылевых фильтров), поддержка вентиляторов ограничена одним 120-миллиметровым кулером в нижней задней части. По моему опыту сборки корпуса, описанному ниже, даже при использовании модульного блока питания SFX эта нижняя часть будет сильно занята провисающими кабелями. Кроме того, если вы установите туда вентилятор, вы потеряете одно из двух мест для крепления 2,5-дюймовых накопителей.

Характеристики Fractal Tiny Terra

1 из 2

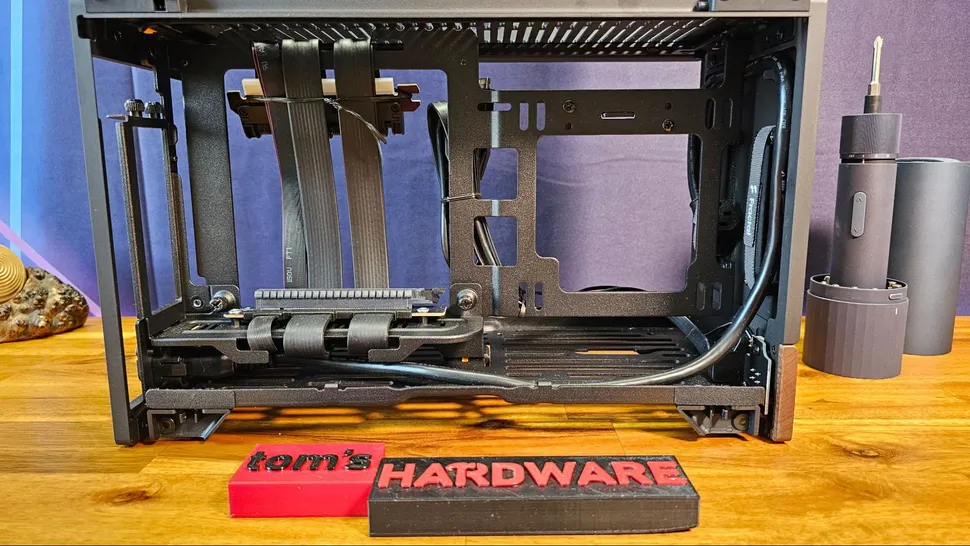

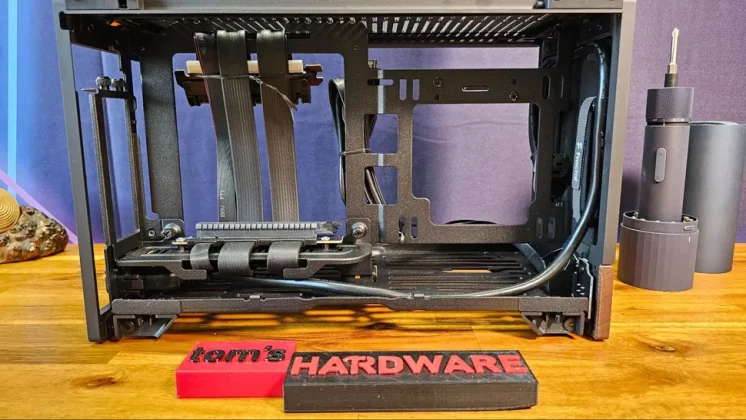

Итак, о регулируемом каркасе Fractal Tiny Terra: чтобы максимально эффективно использовать корпус шириной всего 15,2 см, на цельнометаллическом каркасе с одной стороны крепится материнская плата Mini-ITX, а с другой — видеокарта (переходник PCIe 4 входит в комплект). Ослабив два винта сверху и два снизу (их легко заметить, так как они расположены поверх оранжевых пластиковых прокладок), вы можете переместить этот каркас в одно из семи равномерно расположенных положений, чтобы освободить больше места для процессора и блока питания или для видеокарты.

Такая конструкция «в стиле сэндвича» обеспечивает дополнительное разнообразие в плане устанавливаемых компонентов, но в то же время оставляет мало пространства для манёвра. Вы можете сдвинуть корпус примерно на 4 см в ту или иную сторону, даже если к нему прикреплены детали, и, опять же, общая ширина корпуса составляет чуть более 15 см. Я не могу не задаться вопросом, почему, особенно в современном мире графических процессоров с тремя и более слотами, компания Fractal не сделала корпус на пару дюймов шире — и, может быть, на один-два дюйма выше — чтобы было больше вариантов крепления вентиляторов и лучше охлаждался процессор.

Набирайтесь опыта с помощью Fractal Tiny Terra

Хотя у меня не было времени подготовить полноценный обзор перед поездкой на выставку Computex, компания Fractal отправила мне корпус до даты его выпуска, и, несмотря на нехватку места, мне в нём многое нравится. Для такого маленького корпуса его удивительно легко собрать.

1 из 2

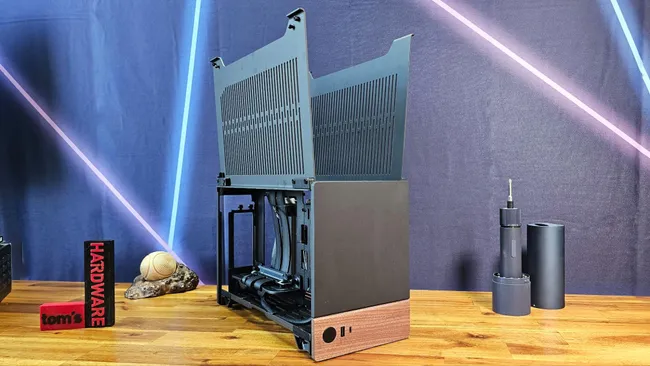

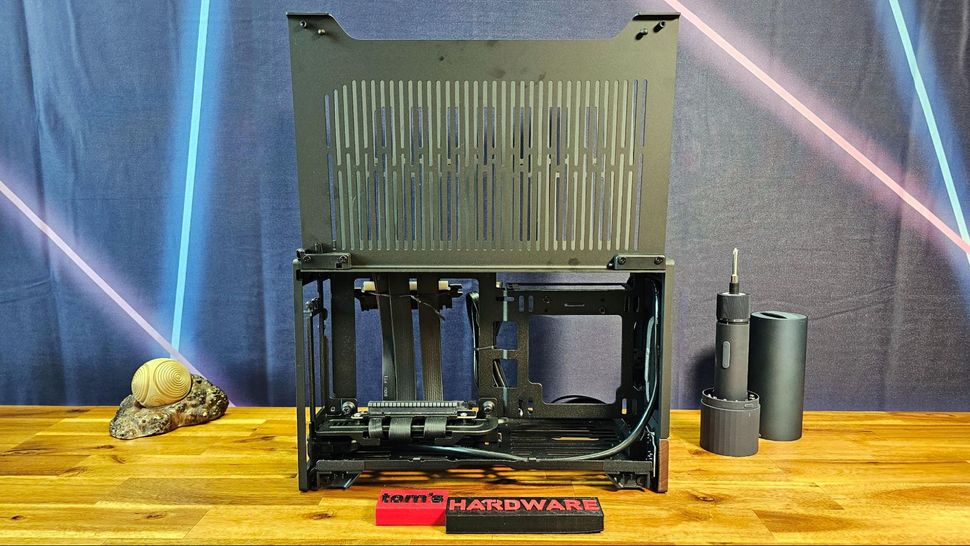

Как вы, вероятно, заметили на фотографиях, боковые панели откидываются, как крылья чайки, а задняя часть корпуса крепится на пружинах, поэтому, если надавить на петли, можно полностью снять боковые дверцы. Аналогичным образом откидывается верхняя панель (с помощью стильного и удобного язычка из искусственной кожи) и поднимается, открывая полный доступ к трём сторонам корпуса для сборки.

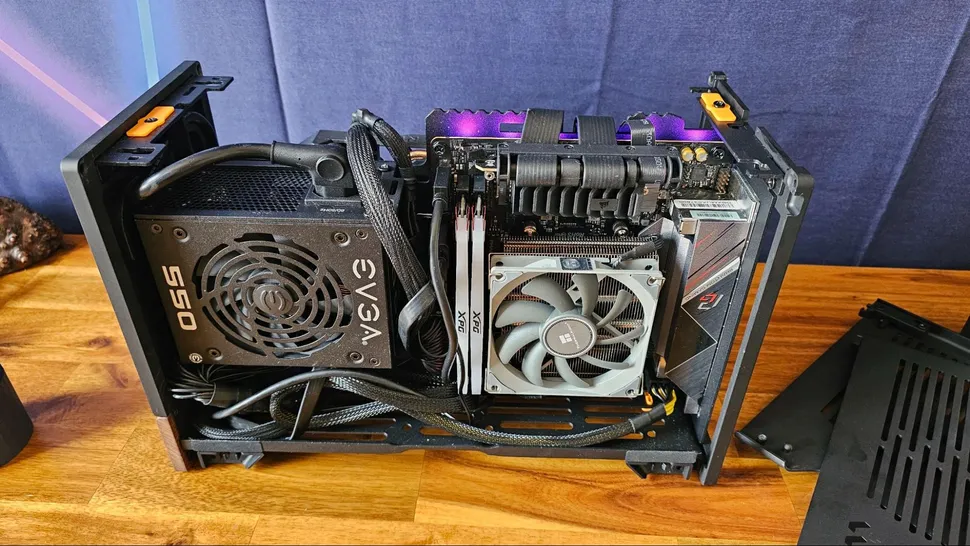

Установка материнской платы Mini-ITX предельно проста. Сначала установите на плату кулер, оперативную память и все накопители M.2, затем переверните корпус на бок, и материнская плата встанет на место, закрепившись четырьмя винтами на предустановленных стойках. Опять же, пространство для процессорного кулера крайне ограничено. Я установил кулер Thermalright AXP90-X47 для своего процессора Ryzen 5 5600, но более компактные кулеры AMD Wraith или штатные кулеры Intel должны подойти (опять же, в зависимости от того, сколько места для видеокарты вам нужно с другой стороны, так что обязательно перепроверьте эти цифры).

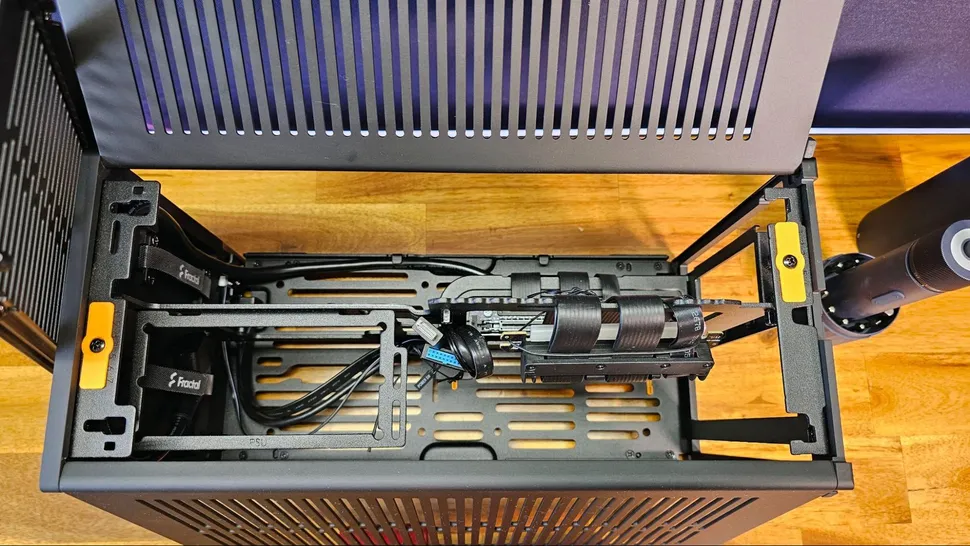

После установки материнской платы вы можете вставить разъем для предустановленного кабеля Gen 4 для графического процессора в слот на материнской плате, который находится здесь, вверху. Поскольку материнская плата устанавливается на то, что обычно является задней панелью корпуса ПК, она повернута на 180 градусов относительно типичной ориентации.

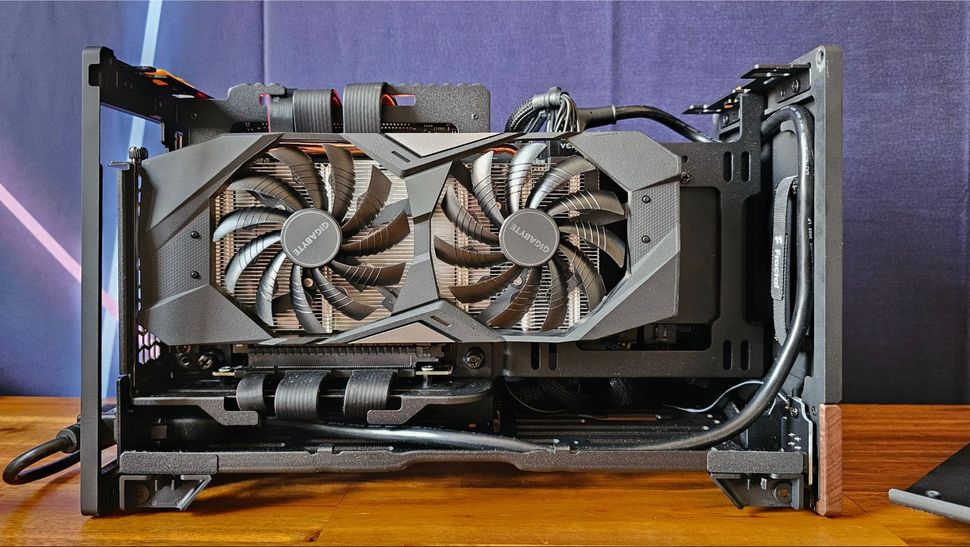

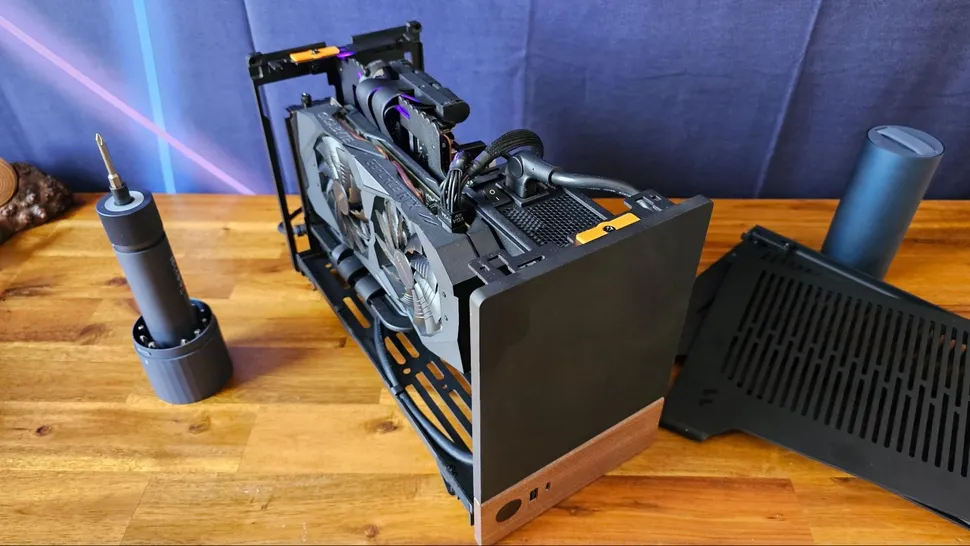

Затем я перевернул корпус и установил графический процессор. Для этой сборки я использовал старую видеокарту Gigabyte RTX 2060 Super. Я мог бы установить здесь что-то более толстое и на пару дюймов длиннее, но видеокарты Gigabyte не было в другой системе, моя Zotac GTX 1080 Ti была слишком толстой (и слишком старой), а Colorful RTX 4090 в моей основной системе слишком длинная — более 32 см. Я бы сказал, что в большинстве случаев в этот корпус можно установить большинство видеокарт класса 4070 — при условии, что это не одна из безумно толстых оверклокерских моделей. Более продвинутые видеокарты Nvida FE тоже должны подойти, но тогда вам понадобится блок питания SFX-L большего размера, а мне не очень нравится идея поместить всё это тепловыделяющее оборудование в тесный корпус с одним вентилятором на входе. Опять же, Fractal могла бы сделать этот корпус немного больше, чтобы в него помещались более мощные видеокарты. Но, с другой стороны, хорошо, что в этот корпус не помещаются самые мощные и разогнанные видеокарты, независимо от того, насколько хорошо вентилируются все панели.

На самом деле установка видеокарты здесь тоже довольно типична. Она вставляется вертикально в другой конец переходного кабеля и крепится винтами к слотам на задней панели. После этого я перевернул корпус и установил блок питания.

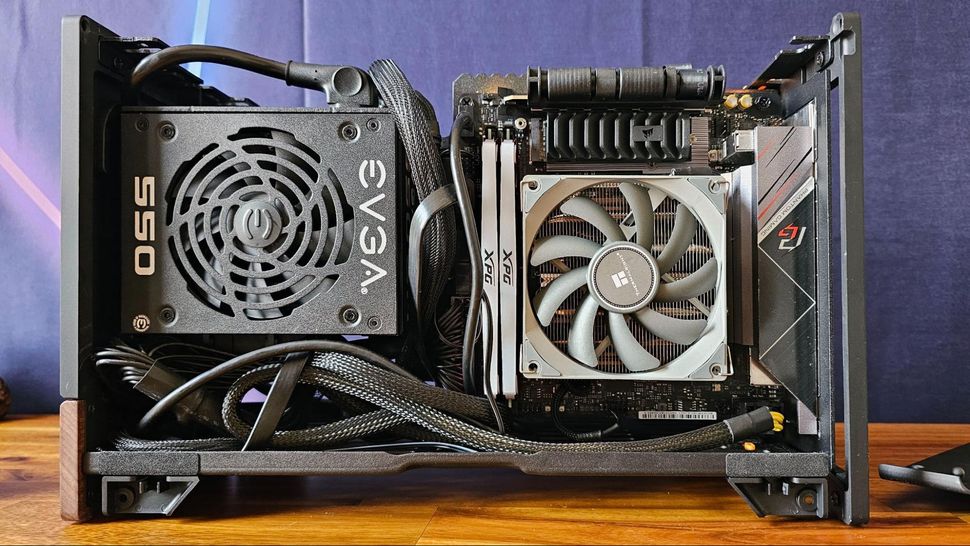

Блок питания крепится к вертикальному кронштейну, который также можно отрегулировать. Здесь достаточно места для блоков питания SFX (я использовал модель EVGA SFX мощностью 550 Вт) или более длинных моделей SFX-L. Если вам не нужно максимальное пространство для видеокарты с другой стороны корпуса, вы можете добавить прокладки, чтобы обеспечить дополнительный приток воздуха за блоком питания и видеокартой.

Это может быть хорошей идеей, если вы устанавливаете 120-миллиметровый вентилятор в единственное доступное место под блоком питания. Но даже с моим модульным блоком питания SFX мне потребовалось почти всё это пространство, чтобы проложить кабели. Если у вас есть 2,5-дюймовые накопители, вы можете установить один из них снизу под блоком питания (но не если вы устанавливаете там вентилятор) и в узком зазоре между левой стороной блока питания и передней панелью корпуса. Для своей тестовой сборки я использовал только один накопитель M.2 на материнской плате. Внутреннего пространства и так было мало, не говоря уже о дополнительных кабелях питания и передачи данных SATA.

После этого, а также после того, как я тщательно закрепил кабели, пришло время вернуть на место боковые панели, навести порядок на захламлённом верстаке и включить систему.

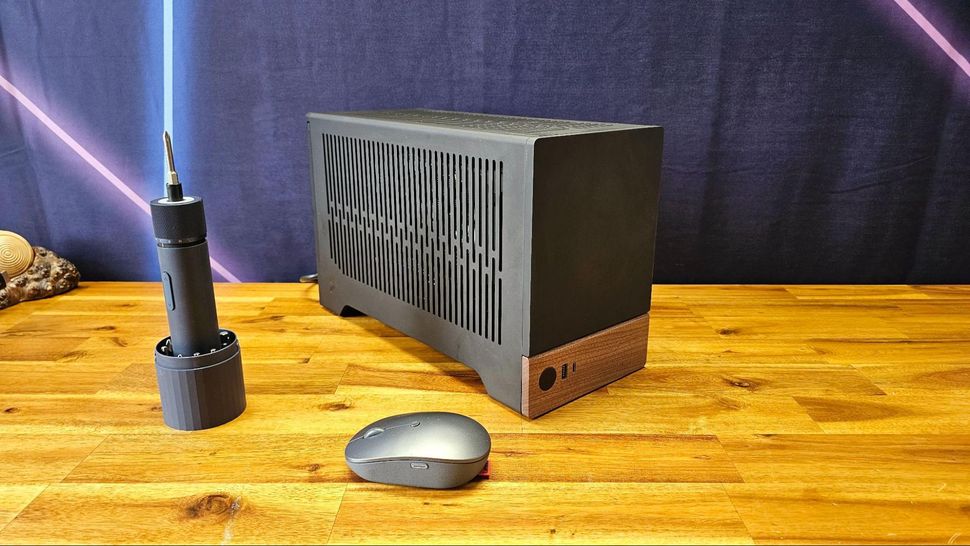

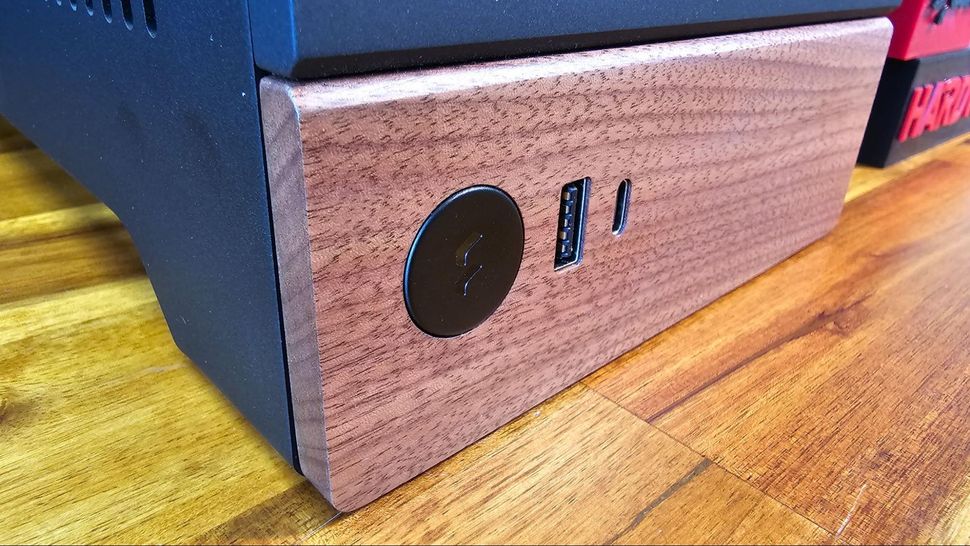

Если смотреть на него в собранном виде, то Fractal Tiny Terra действительно выглядит привлекательно благодаря деревянной отделке спереди. Но в стремлении к минималистичному скандинавскому дизайну вы заметите, что возможности подключения ограничены одним портом USB-A 3.1 (5 Гбит/с) и портом USB-C 3.1 Gen 2 (10 Гбит/с), а также кнопкой питания.

Здесь нет аудио разъёма, что может кого-то смутить. Но поскольку это крошечный корпус, явно предназначенный для размещения на столе, аудиоразъём на материнской плате находится на расстоянии не более 30 см в задней части корпуса. Мне бы хотелось, чтобы спереди было больше USB-портов, но, опять же, они находятся в пределах досягаемости сзади.

Ещё одна особенность Fractal Tiny Terra, на которую стоит обратить внимание, — это матовая отделка алюминиевой передней и боковых панелей. Он хорошо выглядит сразу после покупки, но на ощупь немного шероховатый, а не гладкий, как можно было бы ожидать, — немного напоминает старую грифельную доску. Поэтому, по крайней мере в случае с чёрной моделью, которую я тестировал, на нём часто остаются пятна, мелкие частицы материала или волокна от бумажных полотенец или тряпок, которыми вы можете его протирать (или даже от моих собственных пальцев). Это довольно незначительный недостаток, но в случае, когда всё явно направлено на красивый дизайн, тот факт, что переднюю панель сложно содержать в чистоте, кажется упущением.

В целом Fractal Tiny Terra — это эффектный и в большинстве своём хорошо продуманный корпус формата Mini-ITX. Я сомневаюсь, что он будет так же популярен, как его более крупный собрат North, поскольку возможности для установки компонентов и организации воздушного потока здесь гораздо более ограничены. Но если вам не нужно устанавливать самые мощные компоненты (особенно в части процессора) и вам достаточно нескольких накопителей, то Fractal снова предлагает один из самых красивых корпусов — особенно если вы хотите отдохнуть от RGB-подсветки и агрессивного дизайна, которые доминируют в игровой сфере ПК.
