Обзор FSP MEGA TI 1650W Titanium: высокоэффективный блок питания

FSP Group (Fortron Source Power) — один из самых уважаемых производителей блоков питания в отрасли. Компания выпускает продукцию под собственной маркой и поставляет оригинальное оборудование (OEM) для множества других брендов. За десятилетия работы на рынке FSP заслужила репутацию поставщика надежных и высокопроизводительных продуктов для разных сегментов.

Мы протестировали FSP MEGA TI 1650W — флагманскую модель и вершину розничных продуктов компании, чтобы определить, заслуживает ли она места в списке лучших блоков питания. Этот сверхпроизводительный блок обладает эффективностью уровня Titanium и впечатляющей мощностью 1650 Вт для пользователей с экстремальными требованиями, профессиональных рабочих станций и систем с несколькими высокопроизводительными компонентами.

Он полностью соответствует новейшим стандартам ATX 3.1 и PCIe 5.1, обеспечивая совместимость с современным оборудованием, в частности, с несколькими энергоёмкими графическими процессорами со скачками потребления. Следует отметить, что максимальная выходная мощность блока ограничена 1500 Вт при питании от сети с напряжением 115 В.

Технические характеристики и дизайн

Технические характеристики FSP Mega TI 1650W Titanium

В коробке

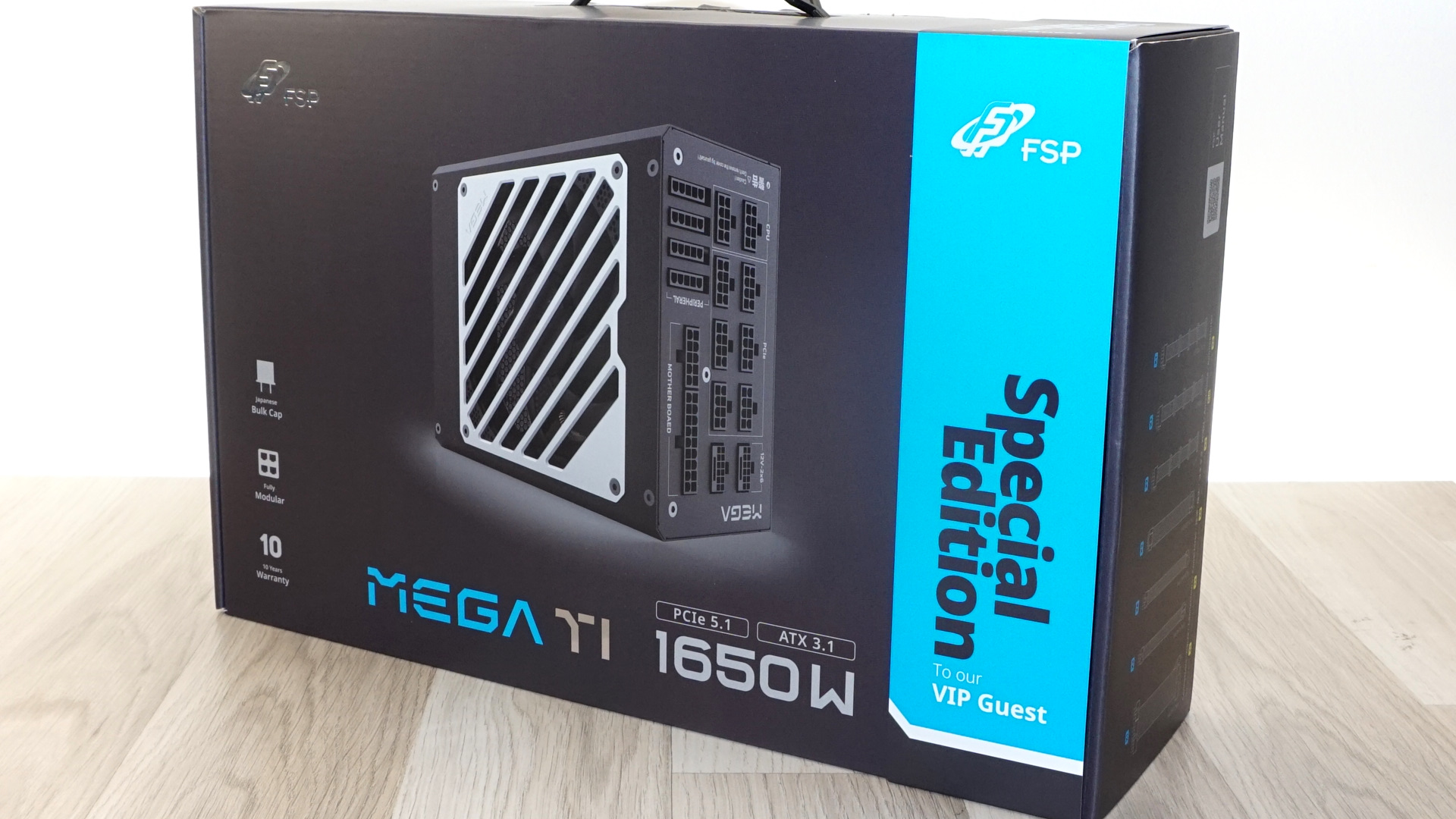

Блок питания FSP MEGA TI 1650W поставляется в большой картонной коробке с тёмным оформлением, которое подчёркивает премиальный характер продукта. Упаковка тщательно продумана с учётом принципов экологичности и практически без использования пластика. Внутри блок питания надёжно защищён мешочком и бумажными вкладышами, которые обеспечивают безопасную транспортировку и минимизируют воздействие на окружающую среду.

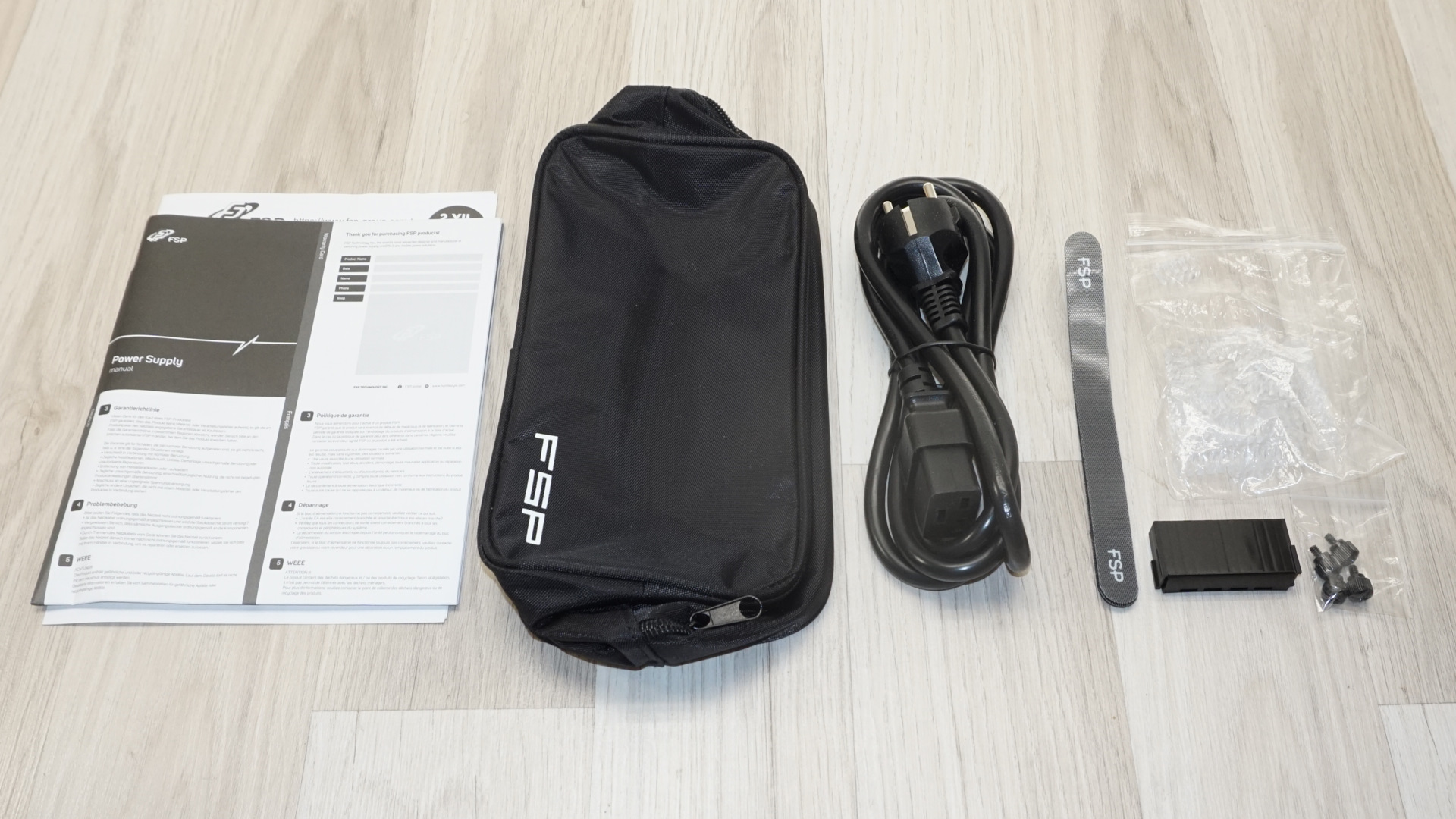

В комплект поставки входят все необходимые крепёжные винты, кабель питания переменного тока C19, три качественные кабельные стяжки, адаптер ATX (перемычка) для запуска блока без материнской платы для тестирования и небольшой нейлоновый пакет для хранения лишних кабелей. Прозрачные гребни для кабелей, входящие в комплект, позволяют эффективно организовать прокладку проводов для тех, кто ценит эстетичный внешний вид.

MEGA TI 1650W оснащён полностью чёрными разъёмами и чёрными проводами в индивидуальной изоляционной оплетке. Кабели исключительно мягкие и гибкие, что значительно упрощает прокладку и кабель-менеджмент по сравнению со стандартными решениями. Блок оснащён большим количеством разъёмов, соответствующих его мощности, включая два кабеля PCIe 5.1 12V-2×6.

Блок питания FSP Mega TI 1650 Вт Titanium (Кабели)

Внешний вид

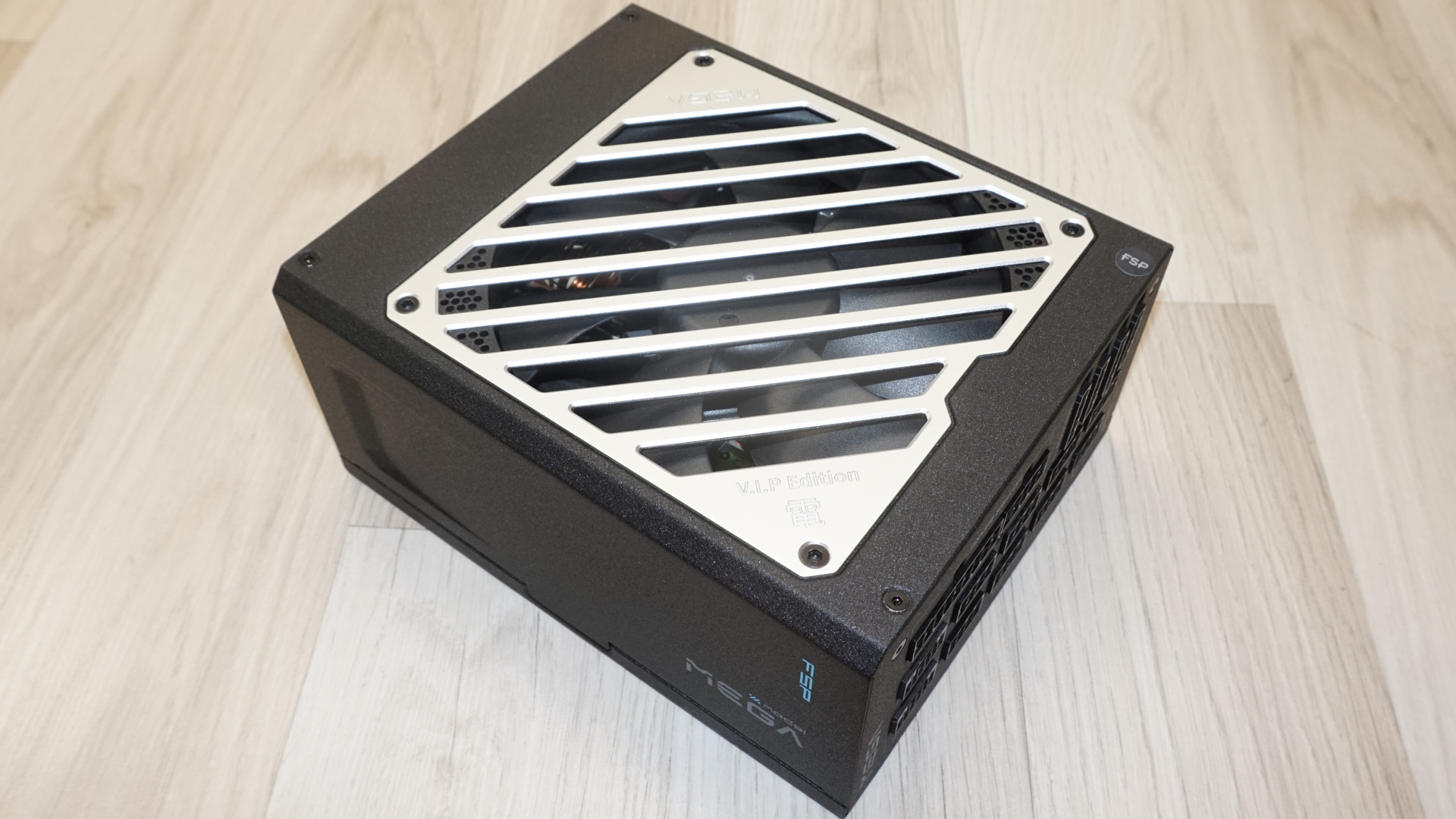

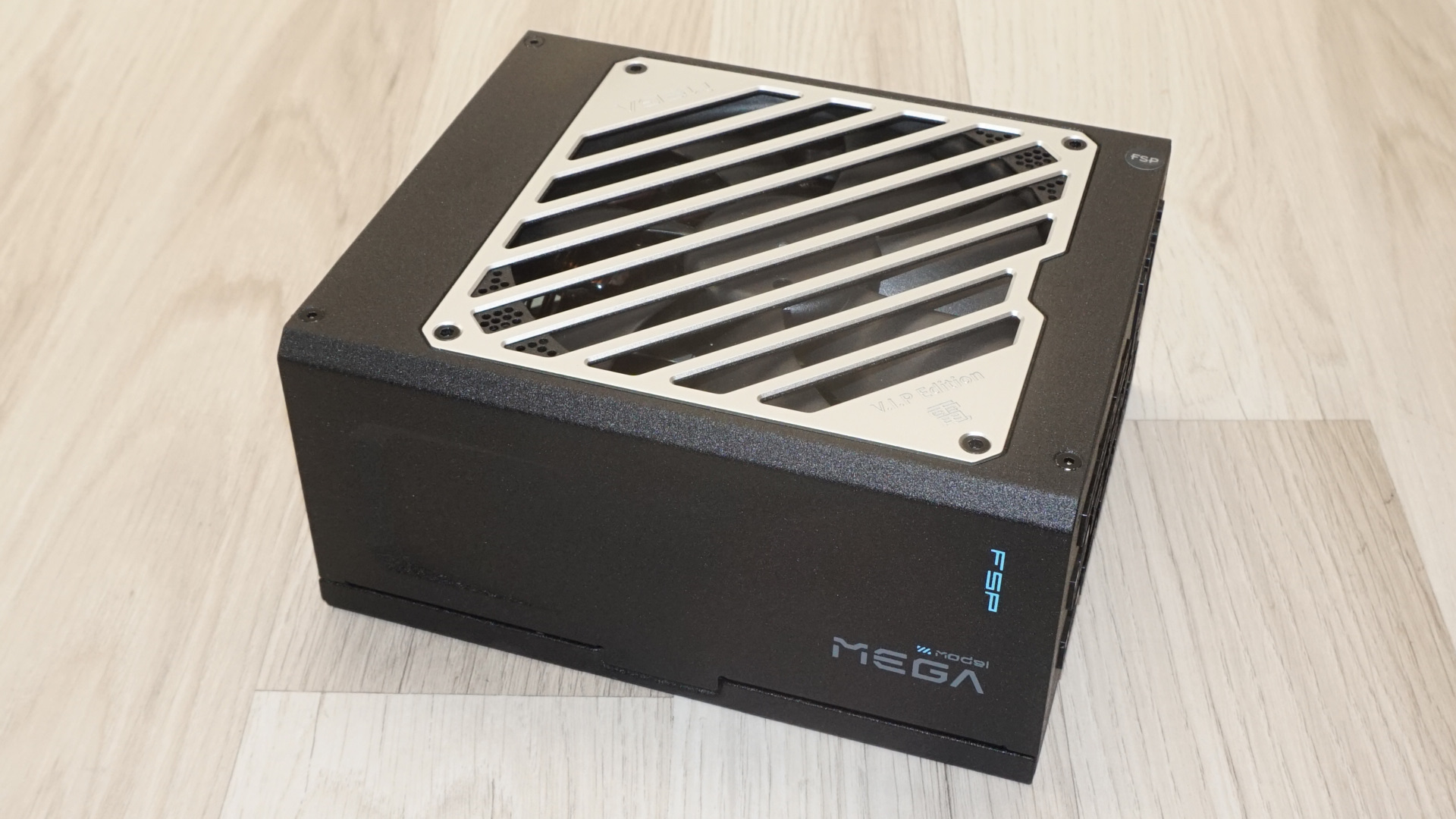

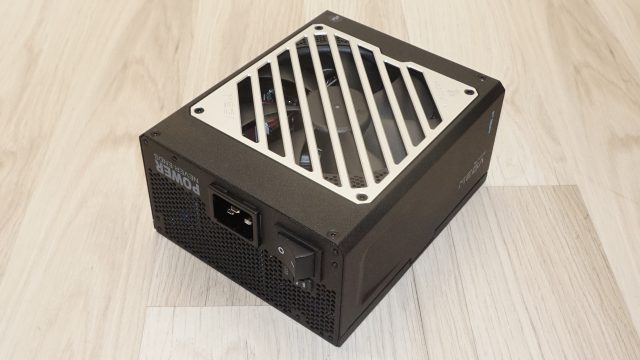

FSP MEGA TI 1650W отличается изысканным и лаконичным дизайном. Длина блока превышает стандартные габариты ATX: 180 мм против 150 мм, что, однако, впечатляет своей малой длиной для такой колоссальной мощности. Хотя совместимость с большинством современных корпусов ATX не должна вызывать проблем, потенциальным покупателям следует уточнить максимальные габариты для БП в своем корпусе перед покупкой.

Корпус покрыт текстурированной чёрной краской и украшен тонкими декоративными тиснениями и гравировкой на правой и левой сторонах. Защитная решетка вентилятора выполнена из серебристого металла и имеет характерный вырез в виде диагональных параллельных линий. Общая эстетика корпуса элегантна и строга, она подходит скорее для серьезных рабочих сборок, чем для броских игровых систем.

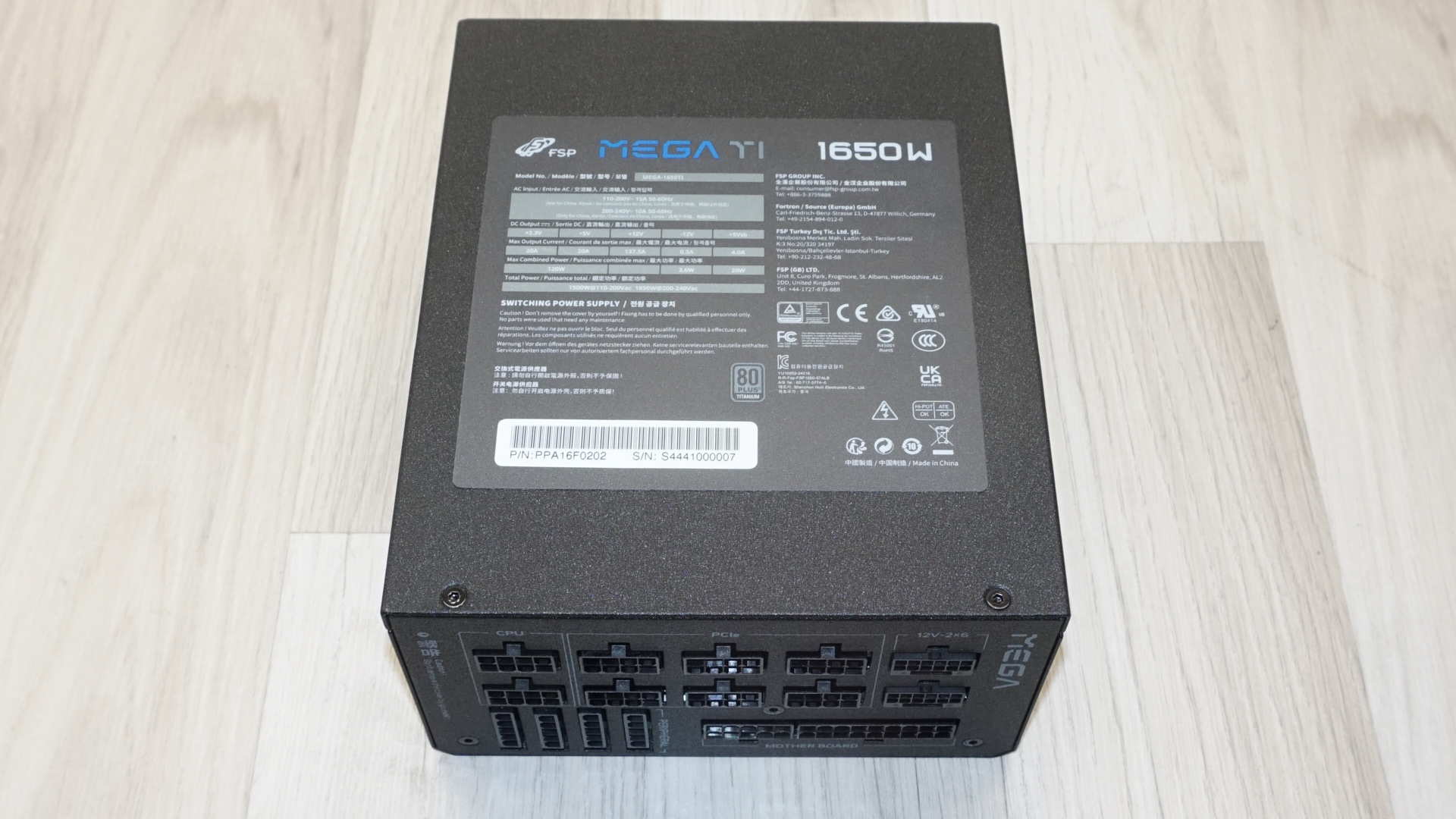

На задней панели расположены разъём питания переменного тока C20 (требует соответствующего кабеля) и стандартный выключатель питания, а также специальная кнопка для переключения режима работы вентилятора (гибридный/обычный). Наклейка с электрическими характеристиками и сертификатами расположена на верхней стороне устройства. На передней панели расположены модульные кабельные разъёмы с лаконичными подписями вокруг них и изящно выгравированный логотип серии.

Внутренний дизайн

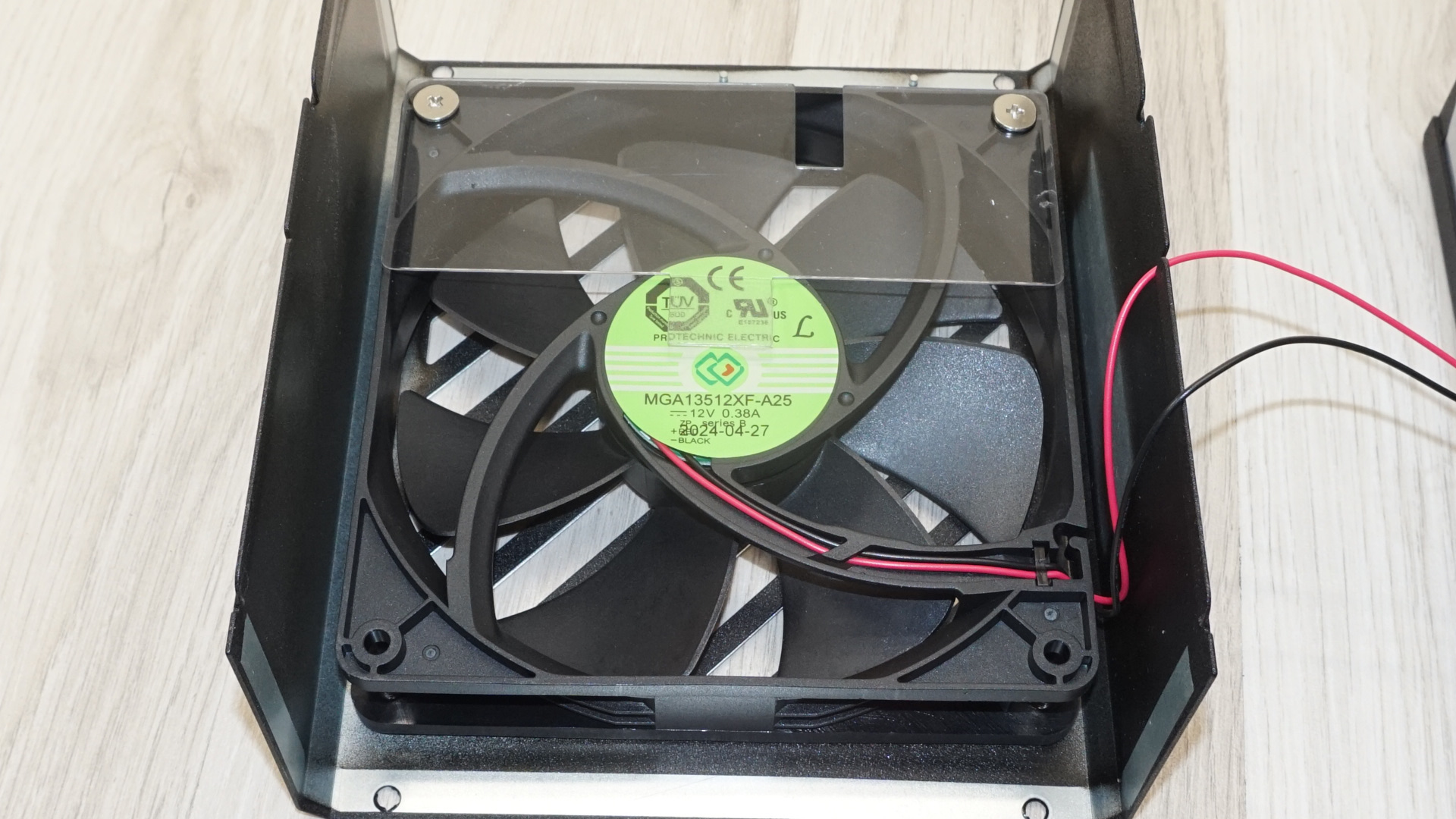

FSP MEGA TI 1650W оснащён 135-миллиметровым вентилятором Protechnic Electric MGA13512XF-A25 с гидродинамическим подшипником (FDB). Это высококачественный вентилятор с максимальной скоростью вращения около 2100 об/мин, что относительно много для такого размера. Вентиляторы FDB известны своей тихой работой и надёжностью, однако при высоких температурах они могут быстрее выходить из строя, что компенсируется исключительной эффективностью устройства, снижающей нагрев.

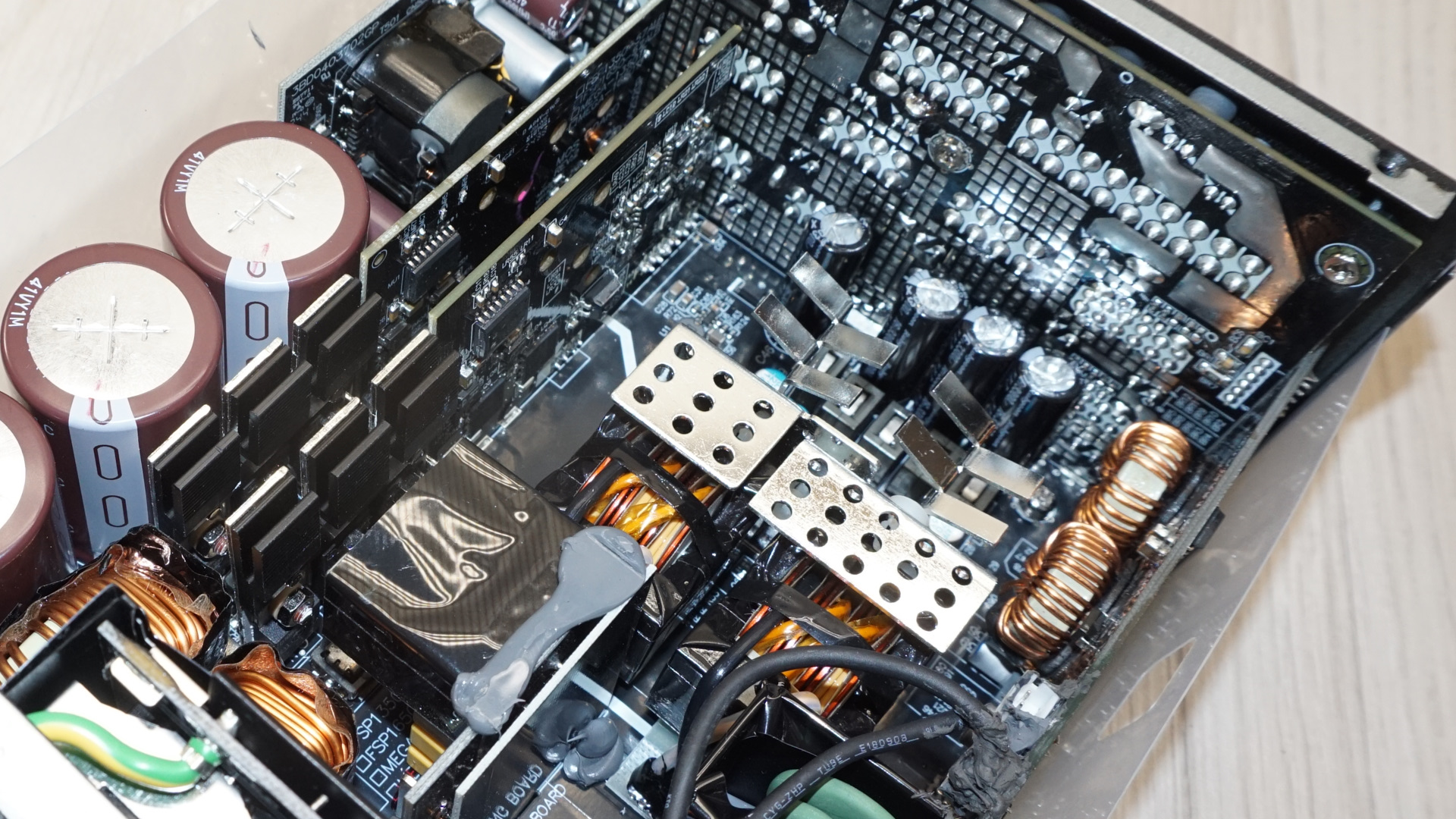

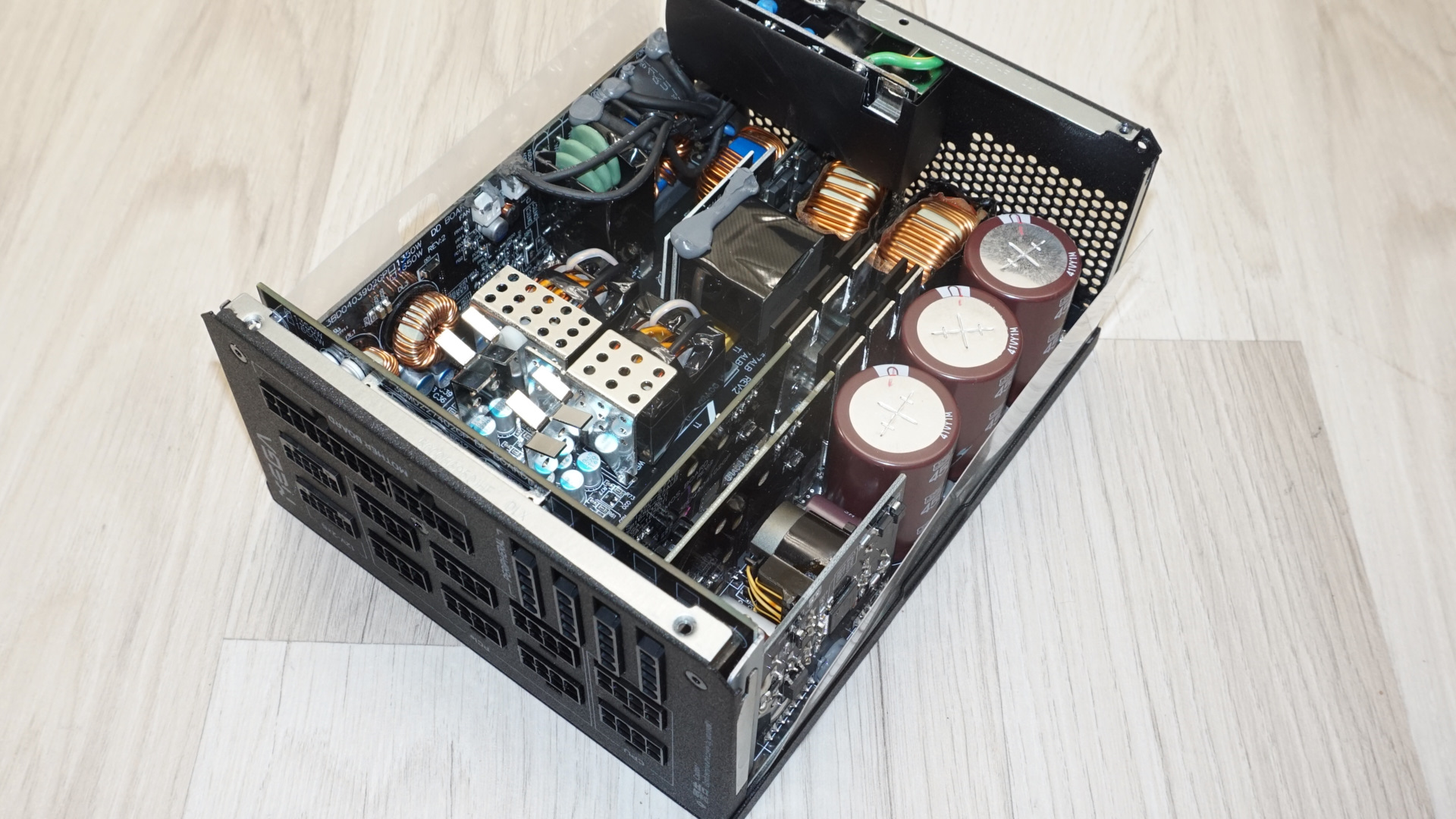

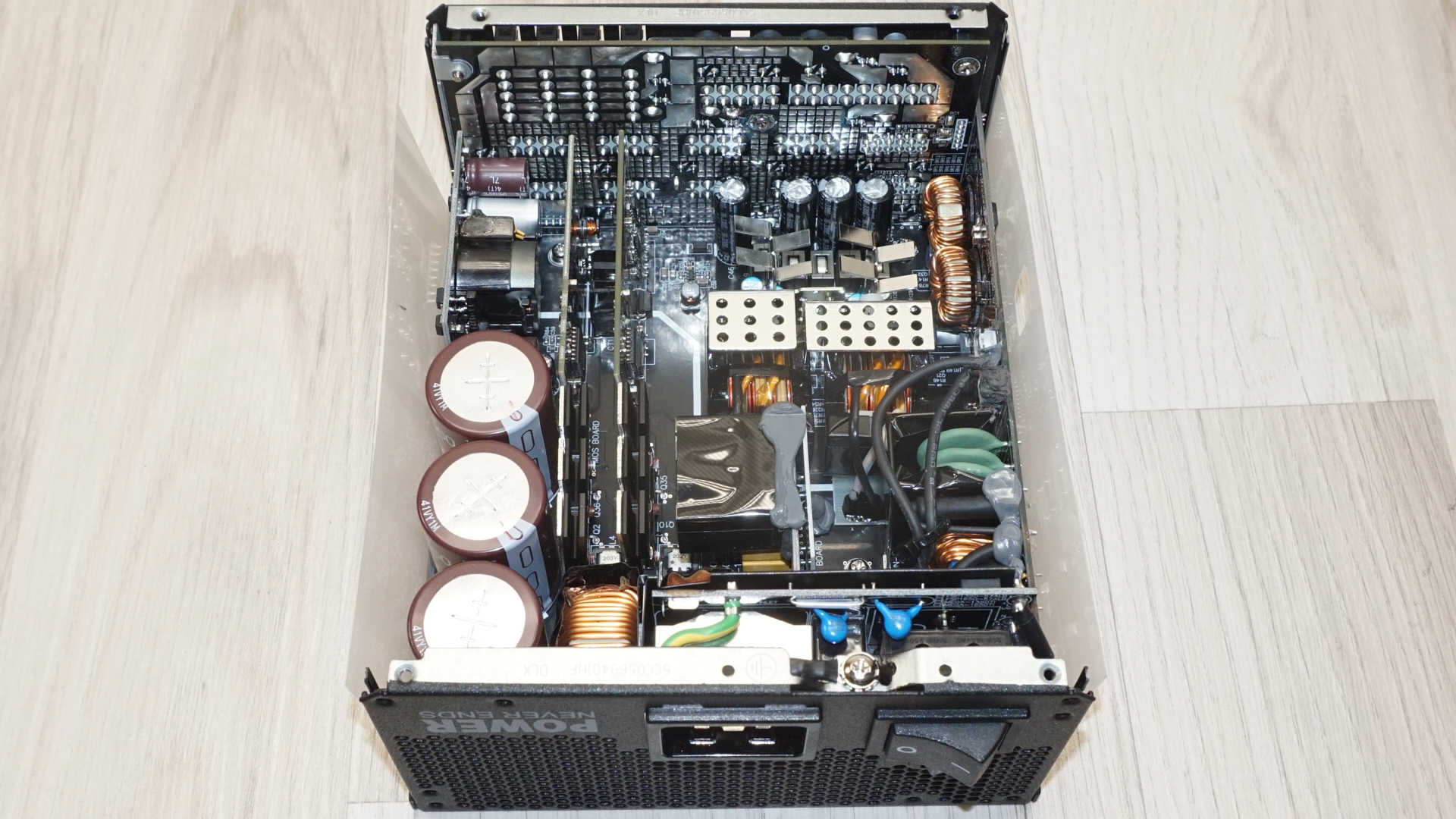

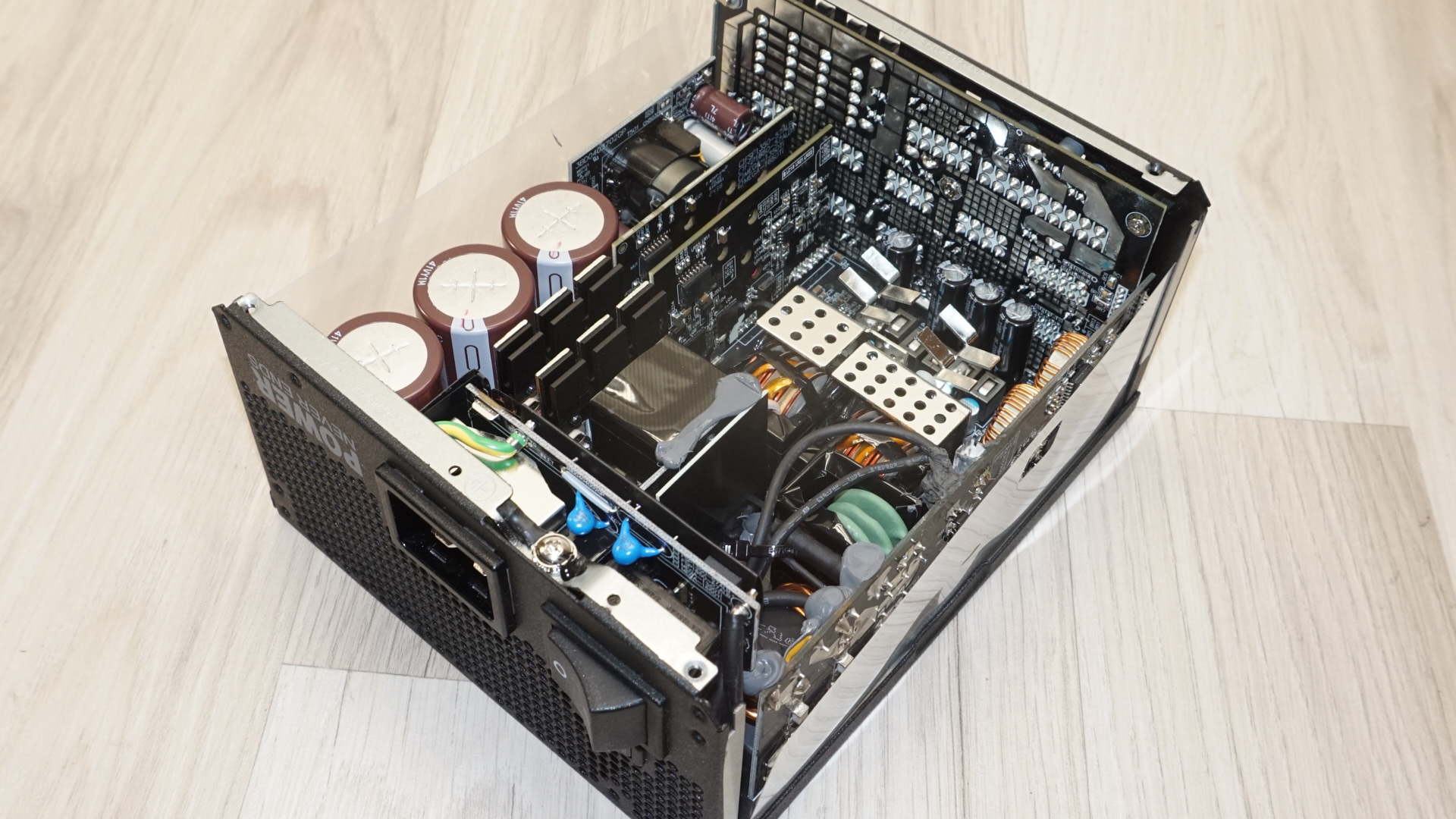

В отличие от многих блоков питания, разработанных одной компанией и производимых другой, FSP разрабатывает и производит свою продукцию самостоятельно. MEGA TI использует уникальную платформу, не встречавшуюся в предыдущих моделях FSP, с вертикальными дочерними платами для критически важных компонентов, что аналогично недавним разработкам Seasonic. Она также практически идентична платформе, используемой в серии ASRock Taichi.

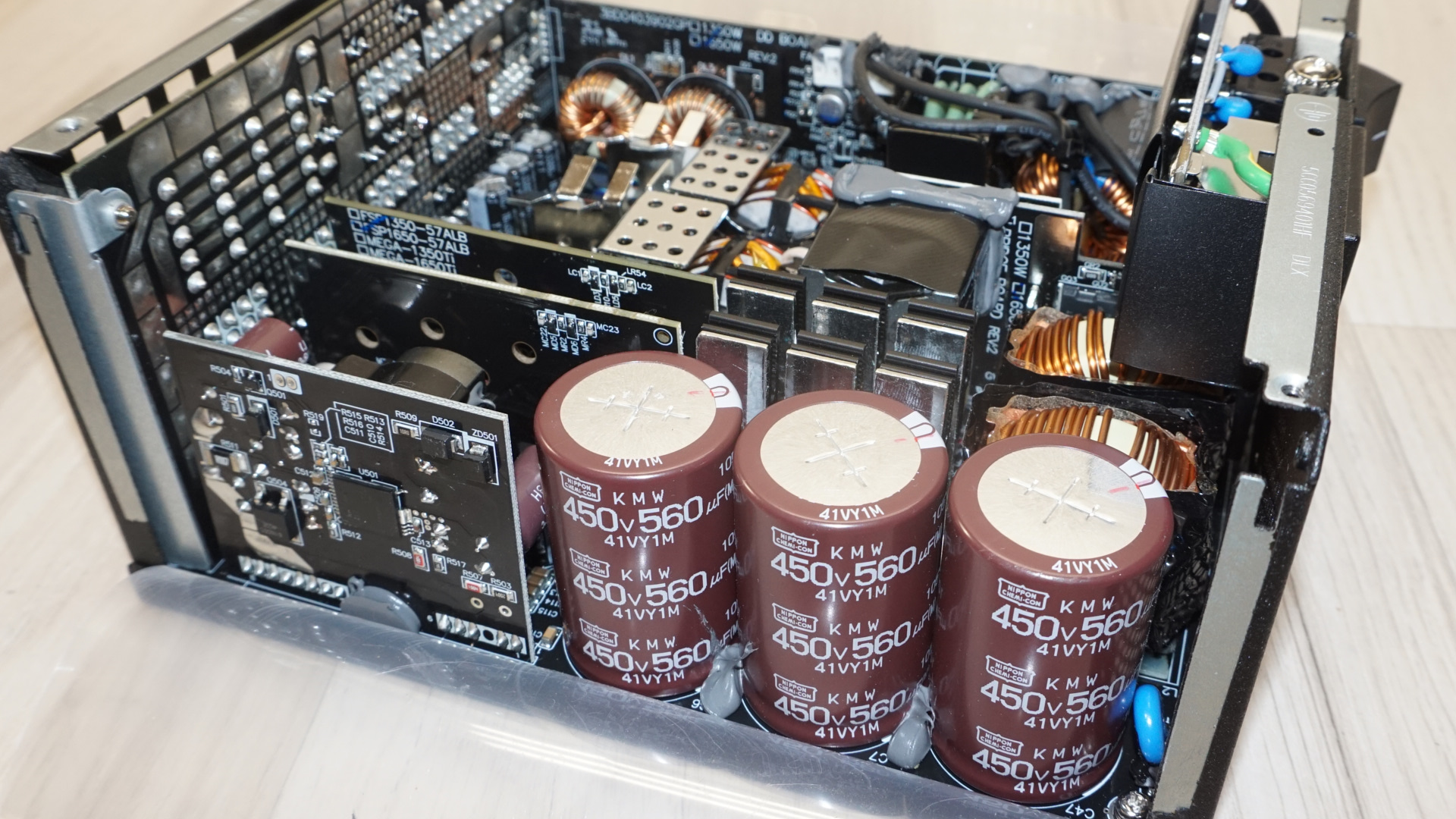

Входной каскад фильтрации имеет комплексную схему, состоящую из четырёх конденсаторов Y, двух конденсаторов X и двух фильтрующих дросселей для подавления электромагнитных помех. В выпрямительном каскаде используются полевые транзисторы (MOSFET) вместо обычных диодных мостов, что значительно повышает эффективность. Они смонтированы на небольшой вертикальной печатной плате без радиаторов, что свидетельствует о чрезвычайно эффективной работе и малом тепловыделении.

Каскад активной коррекции коэффициента мощности (APFC) имеет чередующуюся конструкцию с двумя сдвоенными схемами, использующими микросхемы Infineon 60C7120 CoolMOS в качестве активных компонентов. Пассивные компоненты каскада — один индуктивный катушечный элемент и три конденсатора ёмкостью 560 мкФ от Nippon Chemi-Con. В первичном инвертирующем каскаде используются транзисторы Cmsemicon CMS6047B, расположенные на вертикальных дочерних платах рядом с первичным трансформатором, что создаёт чрезвычайно эффективную полномостовую топологию LLC, работающую без радиаторов.

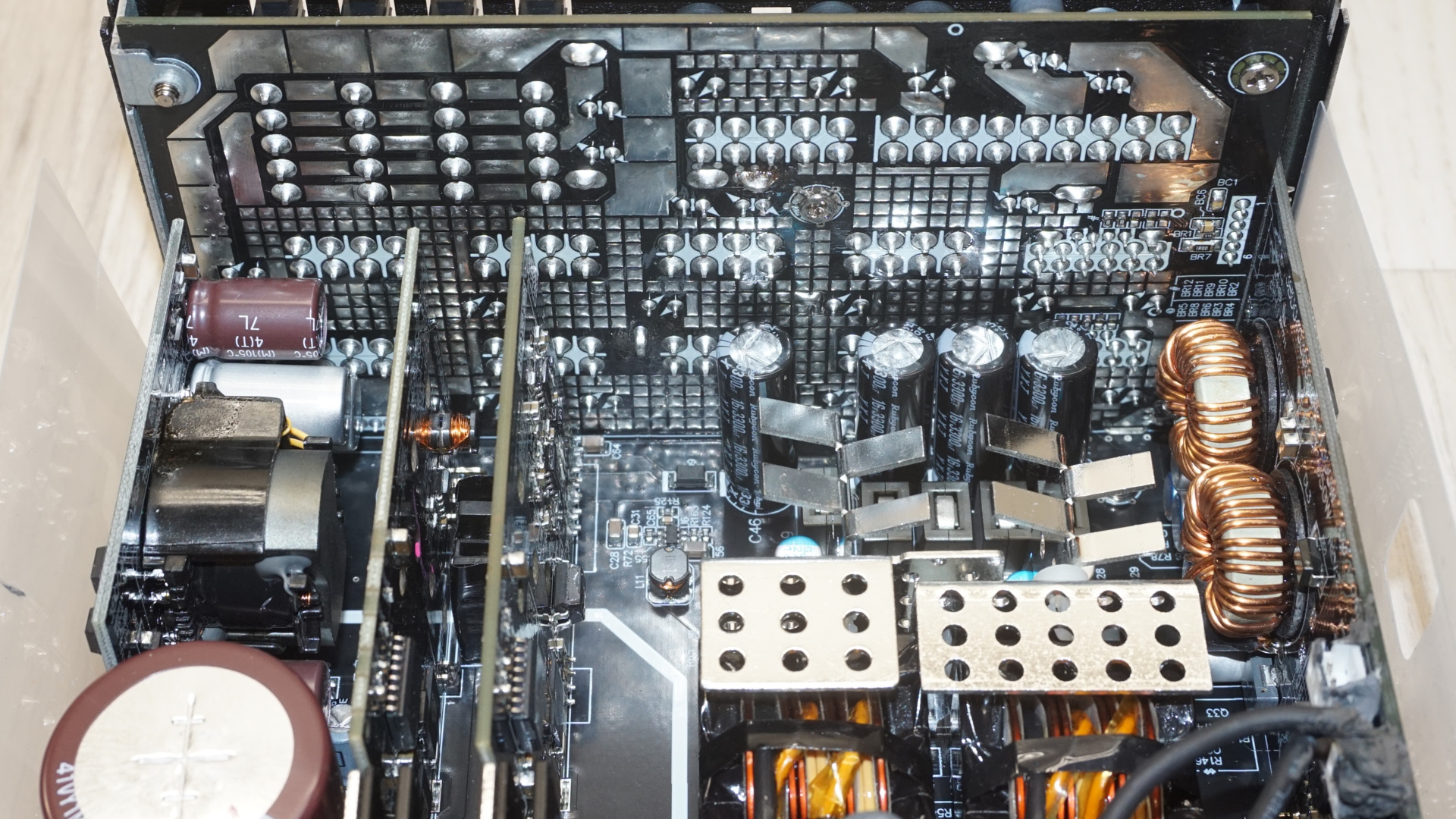

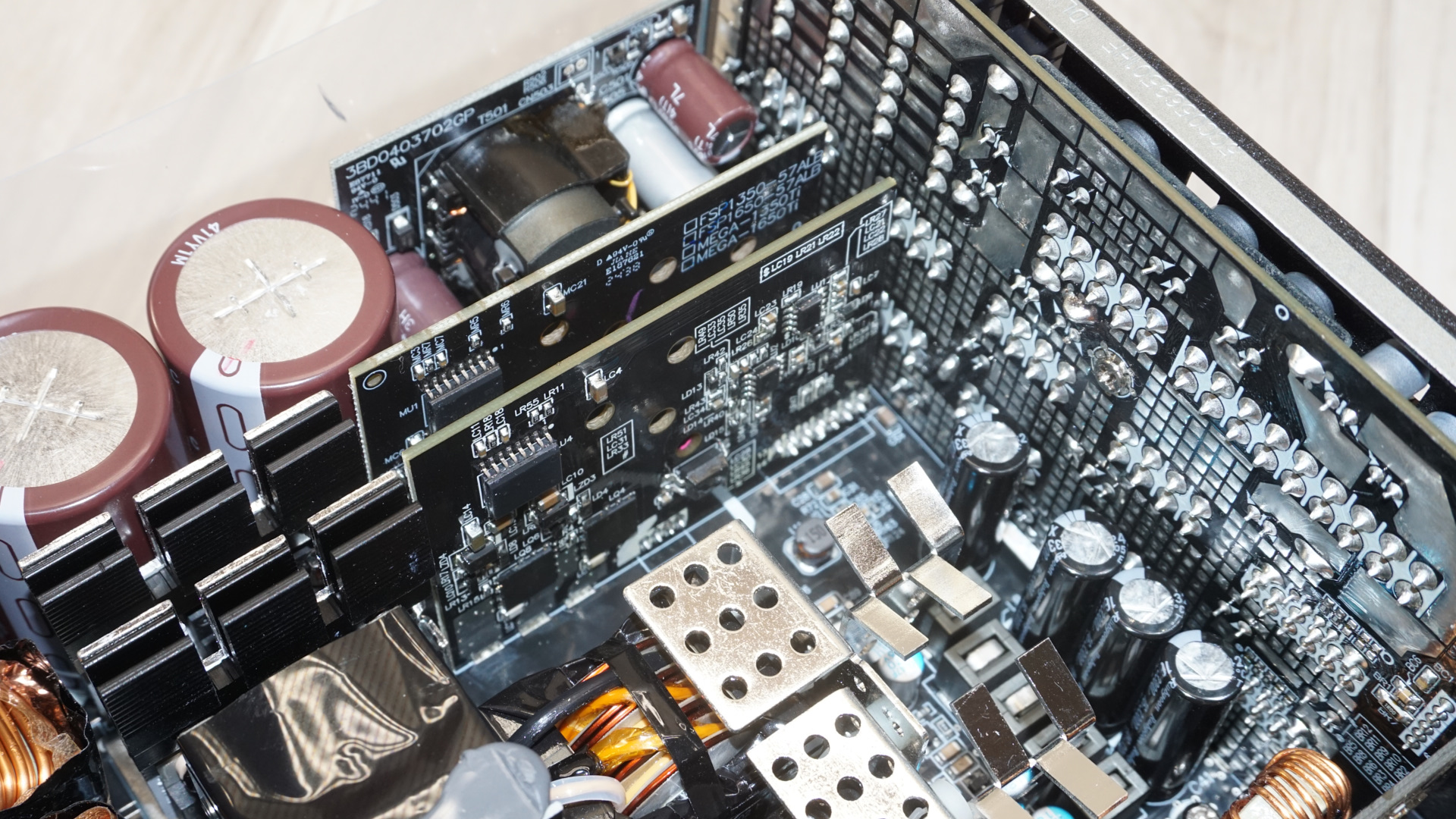

Вторичный каскад оснащен двенадцатью МОП-транзисторами Cmsemicon, расположенными на нижней стороне основной печатной платы и обеспечивающими питание линии 12 В. Радиаторы для их охлаждения расположены на верхней стороне платы. DC-DC преобразователи, формирующие линии 3,3 В и 5 В, размещены на большой вертикальной дочерней плате.

Все конденсаторы вторичной цепи представляют собой комбинацию продукции ведущих японских производителей Nippon Chemi-Con и Rubycon. Наличие нескольких электролитических конденсаторов немного необычно для устройства такого высокого уровня (обычно используются только полимерные), но это допустимо при использовании качественных компонентов.

Результаты холодового теста

Результаты испытаний на холод (температура окружающей среды 25°C)

Для тестирования источников питания мы используем высокоточные электронные нагрузки с максимальной потребляемой мощностью 2700 Вт, осциллограф Rigol DS5042M 40 МГц, анализатор мощности Extech 380803, два высокоточных цифровых термометра UNI-T UT-325, измеритель уровня звука Extech HD600, термобокс собственной разработки и различные другие детали и узлы.

1 из 5

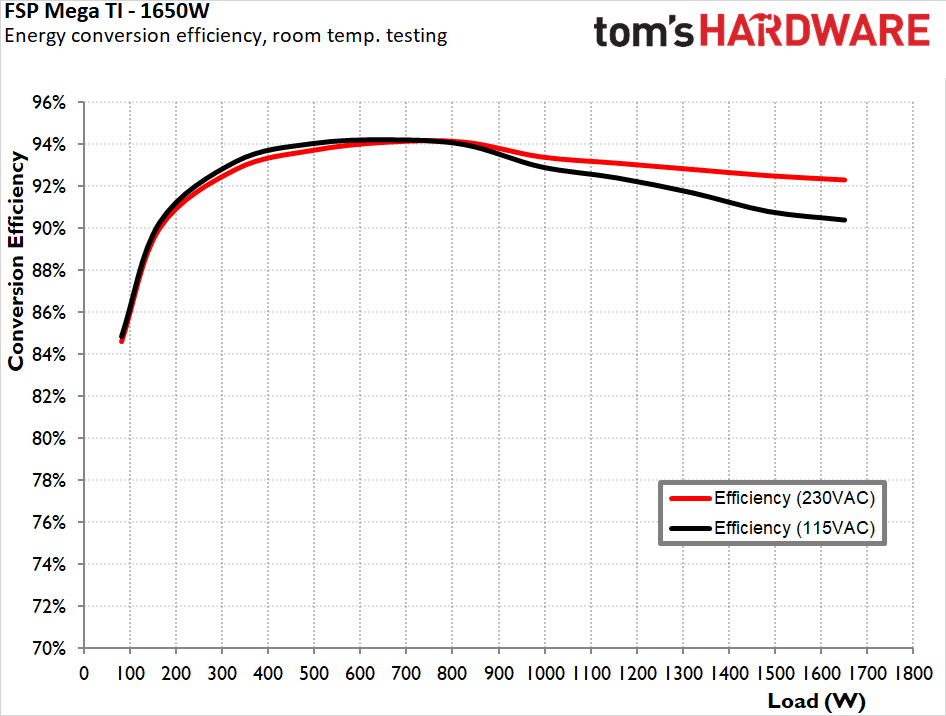

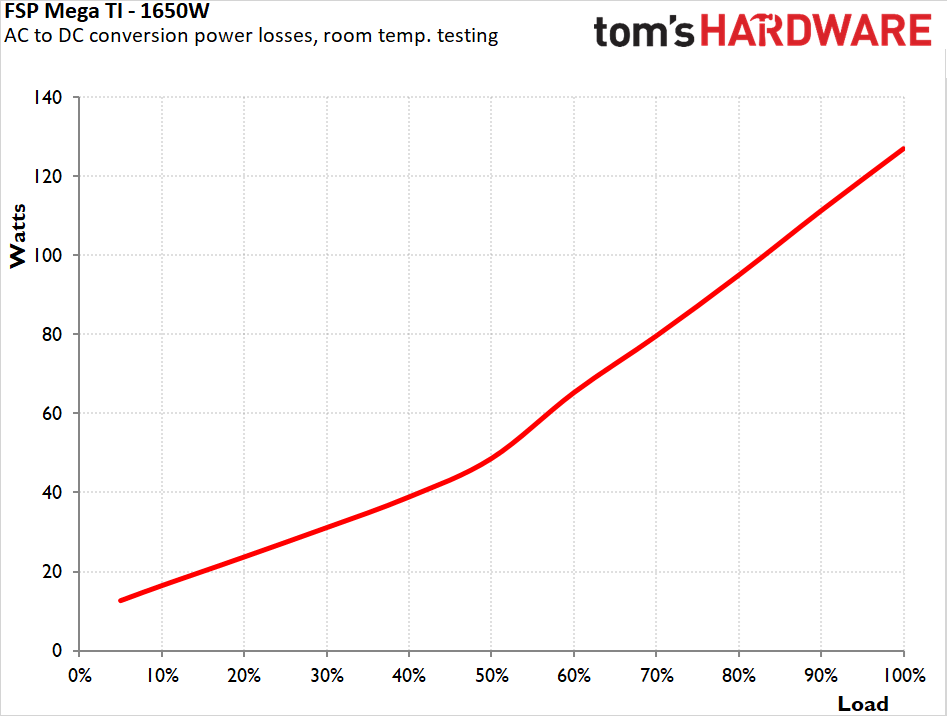

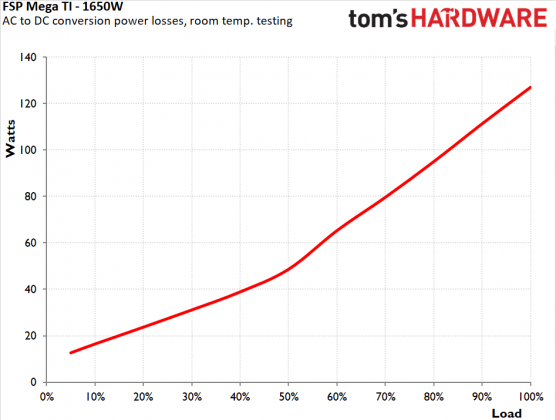

Во время холодных испытаний блок питания FSP MEGA TI 1650W продемонстрировал исключительную эффективность, соответствуя требованиям сертификации 80Plus Titanium и Cybenetics Titanium при входном напряжении 115 В переменного тока. Средний КПД блока при номинальной нагрузке составил 92,4% при 115 В и 92,9% при 230 В.

Хотя блок не соответствует требованиям CLEAResult для сертификации 80Plus Titanium при входном напряжении 230 В (для этого требуется КПД при половинной нагрузке 96%, что является крайне сложной задачей), он сохраняет впечатляющую эффективность во всем рабочем диапазоне. КПД достигает пика при нагрузке от 30% до 50% и остается довольно стабильным (10–100%). Даже при очень низких нагрузках блок сохраняет превосходный уровень эффективности. Необходимо отметить, что хотя устройство работало на мощности 1650 Вт при входном напряжении 115 В в течение длительного времени, технически это является перегрузкой, так как штатная мощность ограничена 1500 Вт, когда входное напряжение ниже 200 В.

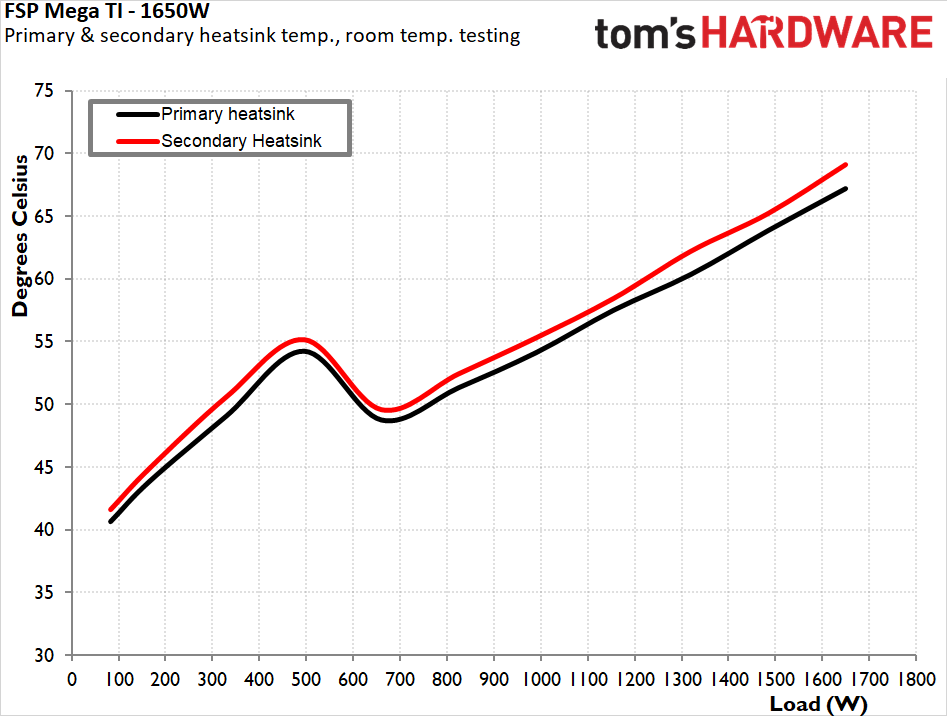

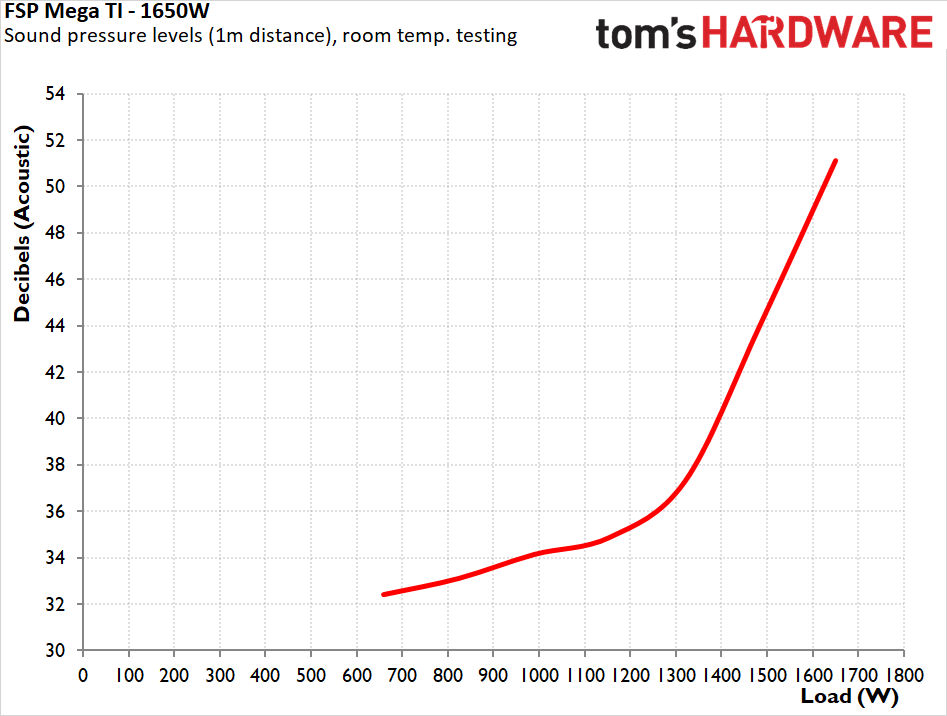

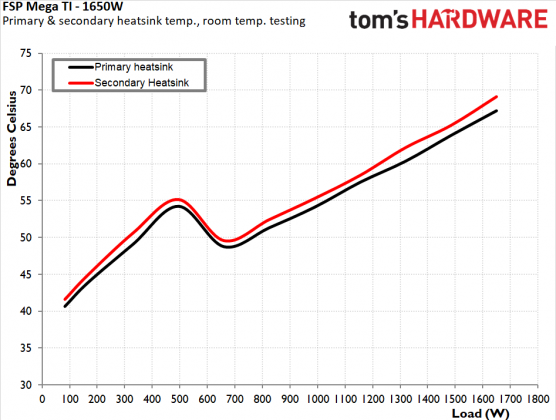

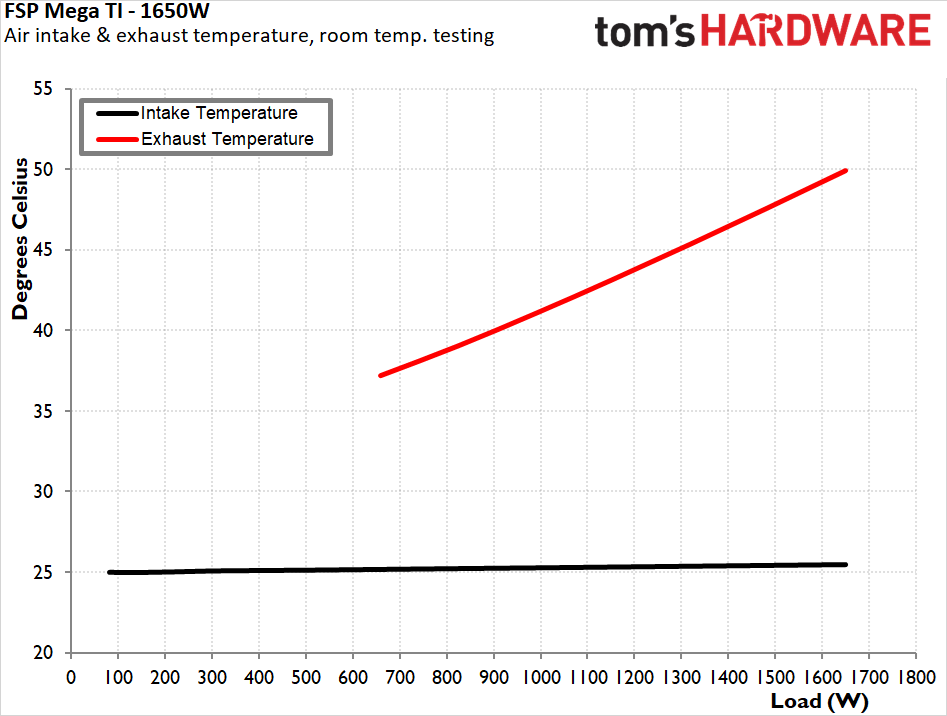

Вентилятор остаётся в режиме ожидания (не вращается), пока нагрузка не превысит 600 Вт, что обеспечивает абсолютно бесшумную работу при умеренной мощности. При активации вентилятор поддерживает крайне низкую скорость вращения до 90% нагрузки, после чего значительно ускоряется, но не достигает максимальной скорости. Тепловые характеристики во время холодного тестирования оказались превосходными: внутренняя температура оставалась удивительно низкой.

Результаты горячих тестов

Результаты испытаний при высоких температурах (окружающая среда ~45°C)

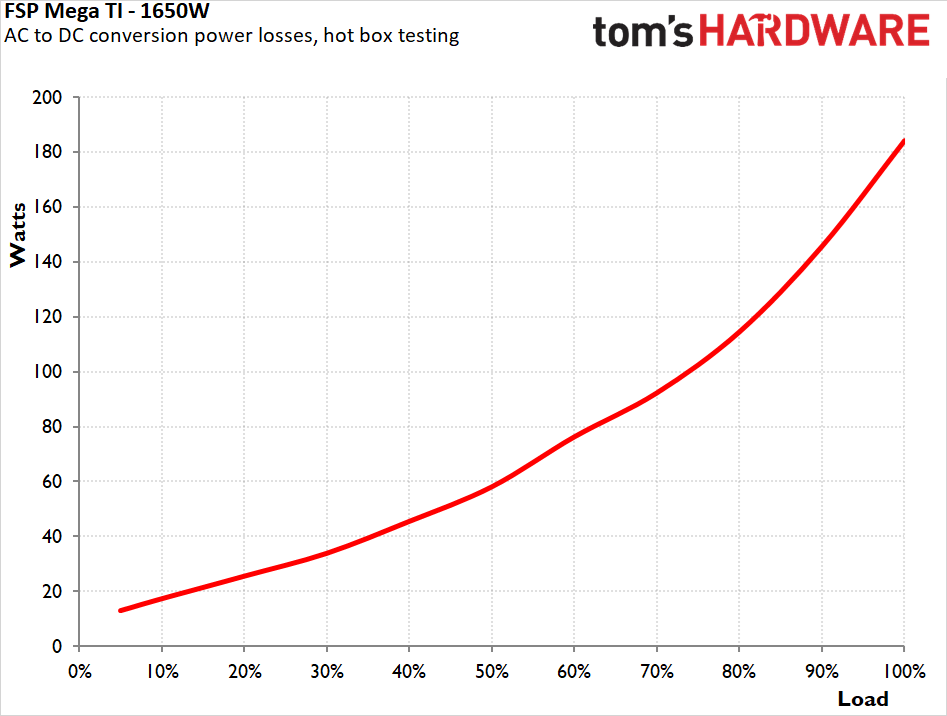

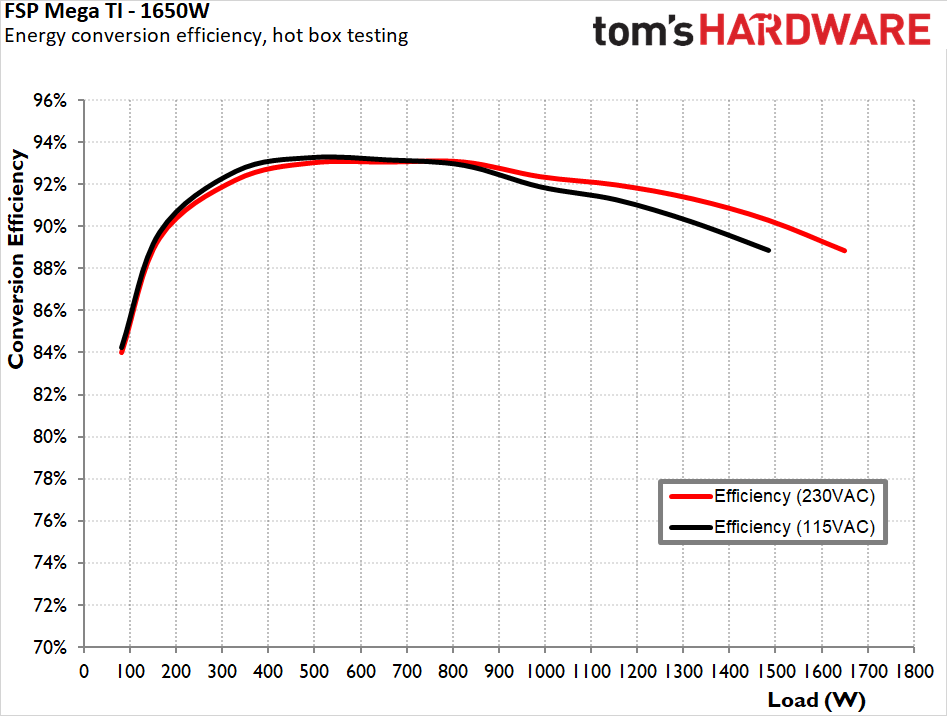

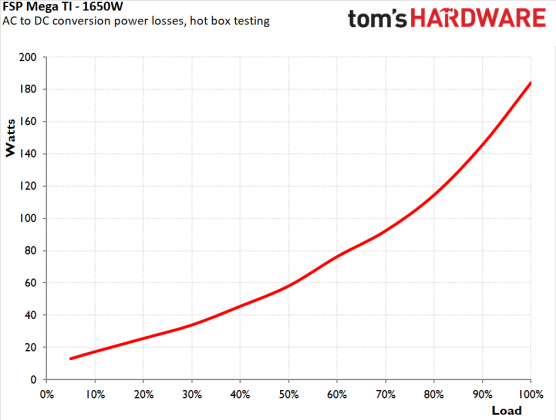

При воздействии повышенной температуры окружающей среды FSP MEGA TI 1650W продемонстрировал лишь незначительное снижение КПД по сравнению с холодным режимом, но не смог поддерживать выходную мощность 1650 Вт при входном напряжении 115 В в течение длительного времени (сработала защита). Средний КПД блока под номинальной нагрузкой составил 91,5% при 115 В и 91,6% при 230 В.

1 из 5

Небольшое снижение КПД при высоких температурах указывает на незначительный тепловой стресс, что вполне ожидаемо для блока такой высокой мощности.

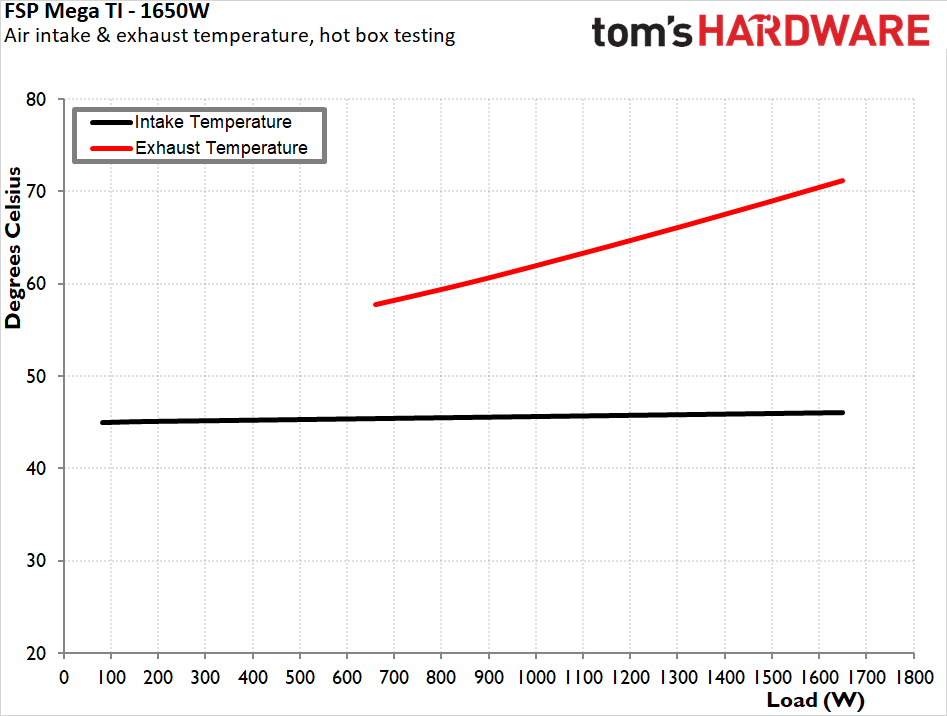

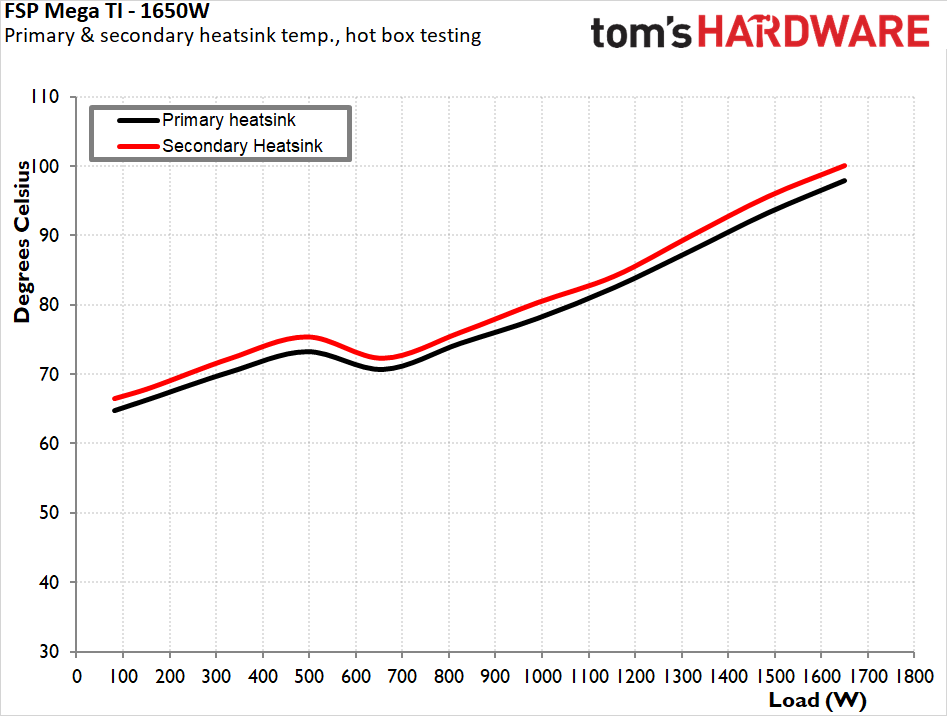

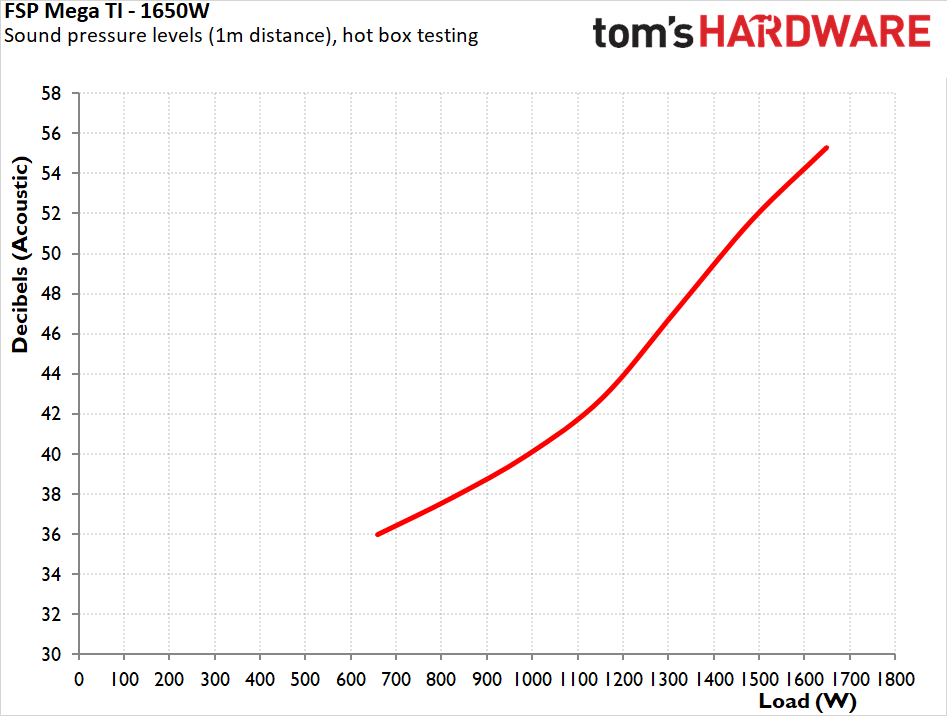

Как и при холодном тестировании, вентилятор активируется при нагрузке свыше 600 Вт, но в горячем боксе он ускоряется быстрее, достигая максимальной скорости при 100% нагрузке. Несмотря на повышенную потребность в охлаждении, внутренние температуры остаются относительно низкими, что свидетельствует об отличной конструкции и подборе компонентов.

Качество блока питания

Качество электроснабжения

Блок питания FSP MEGA TI 1650W демонстрирует исключительную электрическую стабильность. Шина 12 В обеспечивает невероятно точную стабилизацию с погрешностью всего 0,3%, а линии 5 В и 3,3 В — 0,5% и 0,4% соответственно. Все эти показатели впечатляют.

Подавление пульсаций также на высоте: максимальный уровень пульсаций составляет всего 30 мВ на линии 12 В, 20 мВ на линии 5 В и 20 мВ на линии 3,3 В. Эти значения демонстрируют превосходную фильтрацию.

В ходе тщательной оценки мы оцениваем основные функции защиты, включая защиту от перегрузки по току (OCP), перенапряжения (OVP), перегрузки по мощности (OPP) и короткого замыкания (SCP). Защитные функции отличаются высокой надёжностью: пороговые значения OCP установлены на уровне 120% для линии 12 В и заметно выше — 152% и 150% для линий 3,3 В и 5 В соответственно. Защита от перегрузки по мощности (OPP) срабатывает при уровне 122% во время испытаний в режиме «нагрева», обеспечивая необходимый запас прочности.

Основной выход (таблица)

Регулировка и пульсации

Итог

FSP MEGA TI 1650W — это премиальный блок питания, разработанный для пользователей с экстремальными требованиями, которым нужна исключительная производительность и эффективность. Будучи «звездным продуктом» в линейке FSP, он демонстрирует инженерный потенциал компании, не жертвуя качеством ради экономии. Парадоксально, но он даже дешевле большинства прямых конкурентов, и обеспечивает при этом высочайшие электрические характеристики.

Внешний вид довольно сдержанный и строгий, предназначенный скорее для элегантных высококлассных сборок, чем для броских игровых систем. Полностью чёрные кабели в индивидуальной оплетке обеспечивают отличную гибкость при организации сборки, сохраняя при этом премиальный внешний вид. Наличие двух разъёмов PCIe 5.1 (12V-2×6) гарантирует совместимость с новейшими высокопроизводительными видеокартами. Единственное, чего не хватает устройству по сравнению с некоторыми конкурентами — это цифрового интерфейса для мониторинга.

С точки зрения общей производительности, FSP MEGA TI 1650W демонстрирует превосходную эффективность, полностью соответствуя требованиям 80Plus Titanium. Блок обеспечивает впечатляющий КПД, который остаётся стабильным во всём рабочем диапазоне. Электрические характеристики также впечатляют: исключительно точная стабилизация напряжения и минимальные пульсации на всех линиях.

С точки зрения теплоотдачи блок впечатляет своей способностью поддерживать низкую внутреннюю температуру даже при высокой выходной мощности. Система охлаждения продумана до мелочей: она обеспечивает бесшумную работу при умеренных нагрузках и увеличивает скорость вращения вентиляторов только при необходимости.

С точки зрения температурных характеристик блок работает хорошо, поддерживая приемлемую внутреннюю температуру. Система охлаждения явно ориентирована на малошумную работу: вентилятор остаётся без работы, пока нагрузка не превысит 900 Вт в нормальных условиях (или 600 Вт в горячем боксе).

В заключение, FSP MEGA TI 1650W — отличный выбор для энтузиастов и профессионалов, которым требуется стабильная мощность с исключительной эффективностью. Его розничная цена в $470 (около 37 тыс. руб.), безусловно, высока, но оправдана, учитывая производительность и конкурентоспособность в своем сегменте рынка. Для небольшой целевой аудитории пользователей, которым нужен такой уровень мощности, MEGA TI 1650W предлагает исключительное сочетание качества, производительности и надежности.
