Обзор материнской платы MSI MAG X870E Tomahawk Wifi: два порта PCIe 5.0 и USB4

Недавно мы тестировали плату MSI B850 Tomahawk MAX Wifi и остались под впечатлением, высоко оценив её бюджетную цену (менее 18 тыс. руб.) и внушительные характеристики. Версия X870E на тестовом стенде имеет ряд существенных преимуществ, но в остальном выглядит идентично и обладает теми же характеристиками, хотя и по другой цене.

Что касается аппаратного обеспечения, MSI предлагает интегрированные сетевые адаптеры Wi-Fi 7 и 5 GbE, а также три порта Type-C на задней панели ввода/вывода, два из которых работают на скорости 40 Гбит/с (USB4). Подсистема хранения данных включает четыре разъёма M.2 (два PCIe 5.0 x4) и четыре порта SATA. Аудиокодек Realtek ALC4080 отвечает за звук и является обычным явлением в этой ценовой категории.

Прочный внешний вид в стиле милитари приятен, но мне он не нравится в этой линейке. Функции MSI EZ сопоставимы с функциями других плат. Мне особенно понравились «утолщённые» держатели M.2 и лёгкость установки и снятия радиаторов.

Во время тестирования мы обновили BIOS до версии AGESA 1.2.0.3c, последней версии от AMD. Помимо включения профиля памяти EXPO, мы использовали настройки по умолчанию. Результаты показали, что плата хорошо справилась со всеми тестами. Она хорошо показала себя в нашем игровом тестировании, получив средний общий рейтинг, превзойдя другие тесты и немного уступив им в других. Как обычно, все результаты близки, и в большинстве случаев вы не заметите разницы.

Технические характеристики MSI MAG X870E Tomahawk Wifi

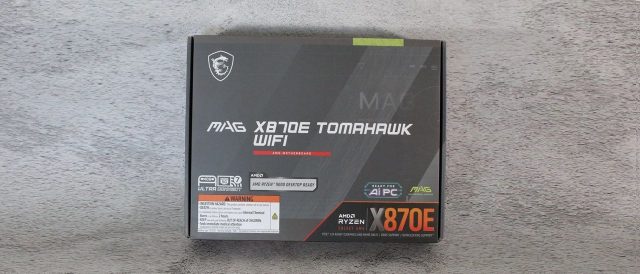

Внутри коробки MSI X870E Tomahawk Wifi

В комплекте несколько аксессуаров для начала работы. В него входят два кабеля SATA, винт для крепления M.2, инструмент для извлечения зажима EZ M.2, передняя панель EZ, кабель EZ Conn-Cable (1–3 шт.) и антенна EZ Wi-Fi. Кроме того, в комплекте есть краткое руководство по установке, наклейки для кабелей и USB-накопитель с драйверами. Ничего особенного.

Дизайн Tomahawk Wifi

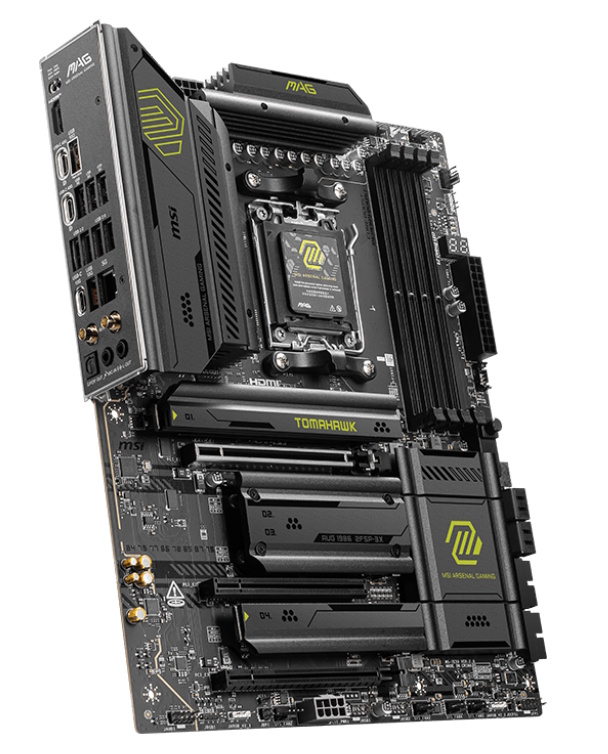

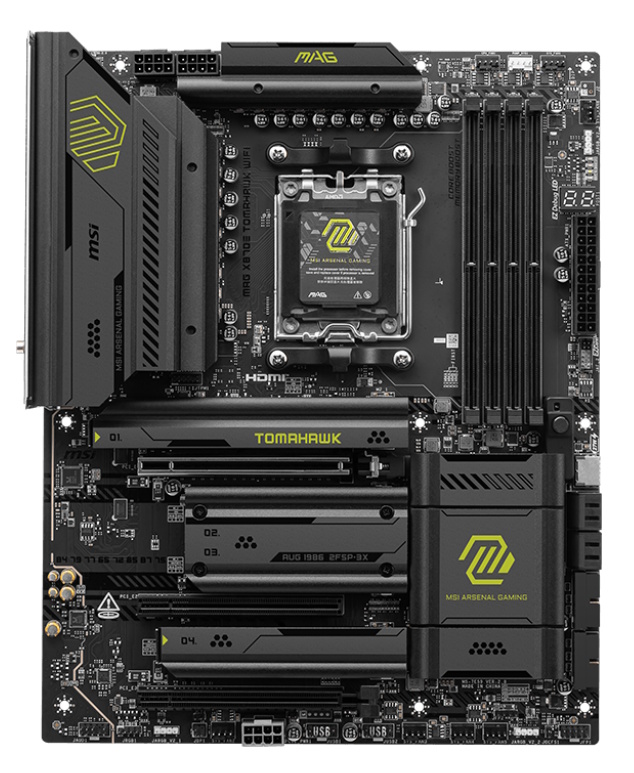

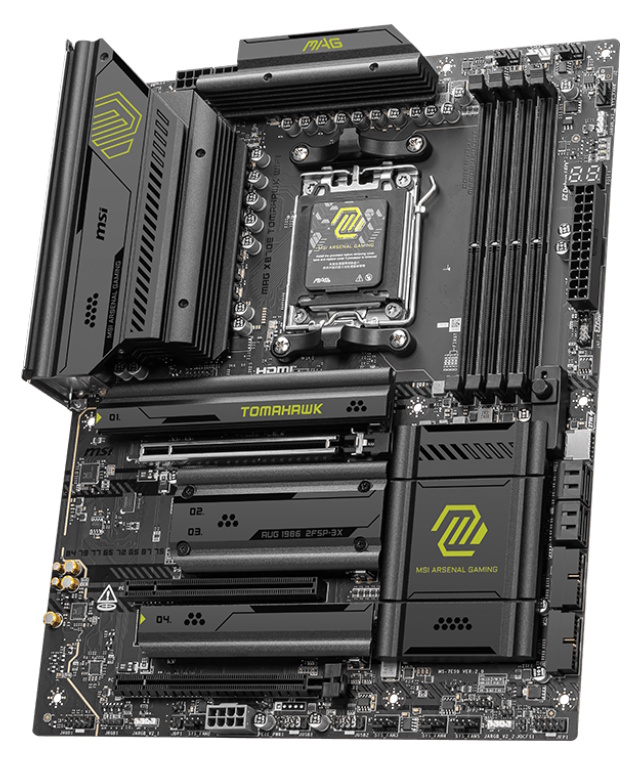

X870E Tomahawk Wifi, как и B850 Tomahawk MAX Wifi, построена на чёрной восьмислойной печатной плате серверного уровня с большими радиаторами, покрывающими VRM, и пластинчатыми радиаторами, охлаждающими разъёмы M.2 и чипсет.

Чёрный цвет разбавляют яркие жёлто-зелёные акценты с логотипом MAG и логотипом Tomahawk/Arsenal Gaming на остальных радиаторах. Тем, кто рассчитывает на встроенную RGB-подсветку, стоит поискать что-нибудь другое, так как она не встроена (есть разъёмы для подключения). Нам понравился внешний вид этой бюджетной материнской платы, но хотелось бы, чтобы более дорогая версия X870E имела какие-то улучшения.

В левом верхнем углу расположены два 8-контактных разъёма EPS (один обязателен) для процессора. Вокруг них расположены радиаторы системы питания Frozr Design с матово-чёрным покрытием и логотипом MSI. Большие радиаторы обладают достаточной площадью поверхности и массой, чтобы поддерживать мощность в пределах спецификации, даже с флагманским процессором (более высокой мощности) и PBO.

Справа от сокета расположены четыре слота DRAM с фиксаторами с обеих сторон. MSI поддерживает до 256 ГБ оперативной памяти с заявленной скоростью DDR5-8400+, что вполне достаточно для этой платформы. В отличие от B850, нам не удалось загрузить DDR5-8000, но DDR5-7200 прошла наш 30-минутный стресс-тест без проблем, как мы и ожидали.

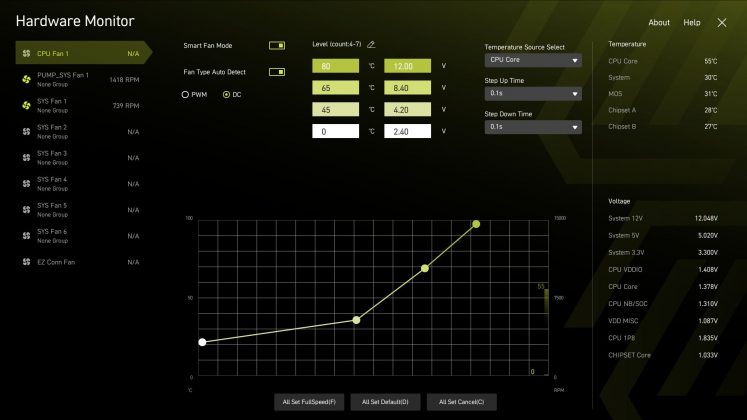

Над слотами оперативной памяти расположены первые три (из семи) 4-контактных разъёма для вентиляторов. CPU_Fan1, PUMP_Sys1 и SYS_Fan1 (слева направо). Каждый разъём поддерживает устройства с ШИМ-управлением и управлением постоянным током. Выходная мощность различается в зависимости от разъёма: разъёмы для системных вентиляторов рассчитаны на 1 А/12 Вт, для процессорного вентилятора — на 2 А/24 Вт, а для помпы, которая является самой мощной, — на 3 А/36 Вт. Управление вентиляторами осуществляется через программу MSI Center и приложение «Пользовательский сценарий».

Если взглянуть на правый край и спуститься вниз, мы увидим ещё один 4-контактный разъём для вентилятора и первый 3-контактный разъём ARGB (остальные разъёмы ARGB/RGB расположены на нижнем краю). Управление любыми добавляемыми RGB-подсветками осуществляется через раздел Mystic Light в MSI Center.

Ниже представлены четыре светодиода EZ Debug, которые загораются во время процедуры POST. Если в одной из областей (загрузка, DRAM, VGA, процессор) возникает проблема, цветной светодиод проблемного участка продолжает гореть, давая некоторое представление о её локализации. Далее расположен 24-контактный разъём питания ATX для платы, а затем — удобный разъём EZ-Conn-Header V2, позволяющий подключать ленты ARGB, вентиляторы, устройства USB 2.0 и даже вентиляторы MPG EZ120 ARGB одним кабелем.

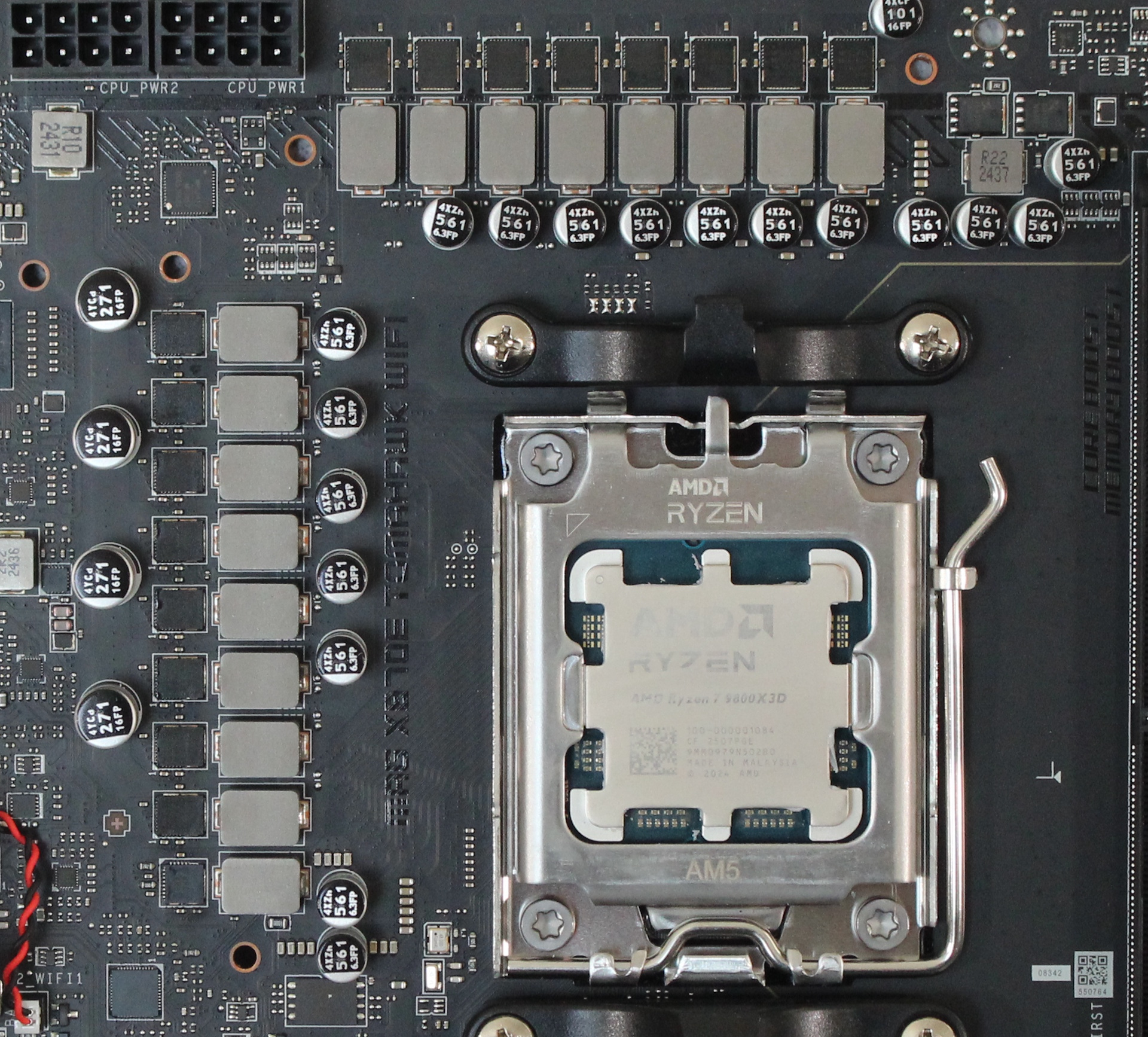

Питание Tomahawk Wifi осуществляется по 17 фазам, 14 из которых выделены для Vcore. Питание поступает с 8-контактного разъёма EPS и подаётся на контроллер MPS2412 от Monolithic Power Systems (MPS). Оттуда оно поступает на МОП-транзисторы MPS MPS2433 SPS с током 80 А. Ток в 1120 А более чем достаточен даже для флагманских процессоров, таких как Ryzen 9 7950X или новейший 9950X. Хотя они не самые надёжные из всех, что мы видели, особенно для X870E, они не станут помехой даже при использовании PBO или ручного разгона.

На нижней стороне платы, слева, находится полностью открытая звуковая система с чипом Realtek ALC4080, несколькими выделенными аудиоконденсаторами и изоляцией сигнала от остальной части платы. Это подходящее аудиорешение, которое должно удовлетворить потребности большинства пользователей.

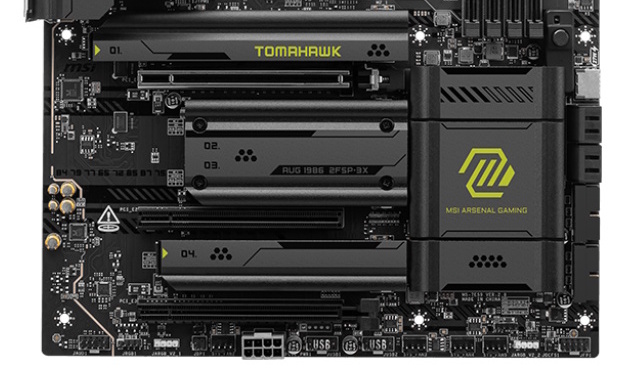

Посередине расположены три полноразмерных слота PCIe и четыре разъёма M.2. Верхний слот, PCI_E1, использует технологии PCIe Armor и EZ PCIe Release от MSI, обеспечивая дополнительную поддержку и лёгкий доступ для извлечения. Он подключается через процессор и является основным графическим слотом PCIe 5.0 x16. Два нижних полноразмерных слота (PCI_E2/3) подключаются через чипсет. Средний слот — самый медленный, работающий по интерфейсу PCIe 3.0 x1, а нижний — по интерфейсу PCIe 4.0 x4. 3.0 x1 в наши дни кажется медленным, в то время как 4.0 x4 и выше — обычное дело; однако он вряд ли кому-то понадобится, или же лучше использовать другой слот для обеспечения высокой пропускной способности.

Для накопителей M.2 первый разъем M. 2, M2_1, находится чуть выше верхнего слота PCIe. Он работает на PCIe 5.0 x4 (128 Гбит/с). Радиатор не самый большой из тех, что мы видели, поэтому, если вы планируете запускать длительные передачи данных с работающим на горячем диске на базе 5.0, следите за температурами. Удивительно, но M.2_2 также работает на PCIe 5.0 x4, так что у вас есть два сверхбыстрых накопителя M.2. M.2_4 поддерживает до PCIe 4.0 x4, в то время как M.2_3, который заимствует линии из нижнего слота PCIe, работает до PCIe 4.0 x2. Также стоит отметить: M2_2 делит пропускную способность с портами USB 40 Гбит/с. Оба работают на PCIe 5.0 x2 (эквивалентно 4.0 x4), когда M2_2 занят. Вы можете принудительно переключить сокет в режим x4, но это отключит порты Type-C на 40 Гбит/с.

Переместив фокус на правый край, мы видим несколько разъёмов. Начиная с верхнего, мы видим разъём USB-C 3.2 Gen 2×2 (20 Гбит/с) на передней панели, четыре порта SATA и два 19-контактных разъёма USB 3.2 Gen 1 (5 Гбит/с) на передней панели.

Внизу расположено несколько полезных разъемов. Слева направо:

• Аудио на передней панели
• 4-контактный RGB, 3-контактный ARGB
• 2-контактный датчик вскрытия корпуса
• 4-контактный разъем для системного вентилятора
• 8-контактный дополнительный разъем питания PCIe
• (2) разъема USB 2.0
• (3) 4-контактных разъема для системных вентиляторов
• 3-контактный разъем ARGB
• 2-контактный джемпер Clear CMOS
• Передняя панель

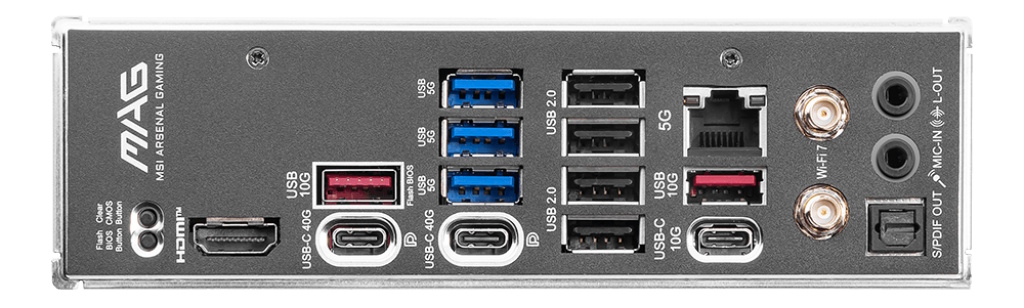

С левой стороны задней панели ввода-вывода расположены две крошечные кнопки: одна для очистки CMOS, а другая для восстановления BIOS. Рядом находится порт HDMI для подключения интегрированной видеокарты. Плата оснащена тремя портами USB Type-C, два из которых поддерживают скорость 40 Гбит/с, а один — 10 Гбит/с. Также имеются два порта USB Type-A на 10 Гбит/с (красные), четыре порта USB Type-A на 5 Гбит/с (синие) и четыре порта USB 2.0 Type-A (чёрные). Над одним из красных портов USB расположен сетевой порт Realtek Ethernet 5 Гбит/с. Далее расположены два разъёма Wi-Fi 7 и аудиоразъём с двумя разъёмами 3,5 мм (вход для микрофона/линейный выход) и SPDIF.

Прошивка, ПО и Тестовая система

Прошивка

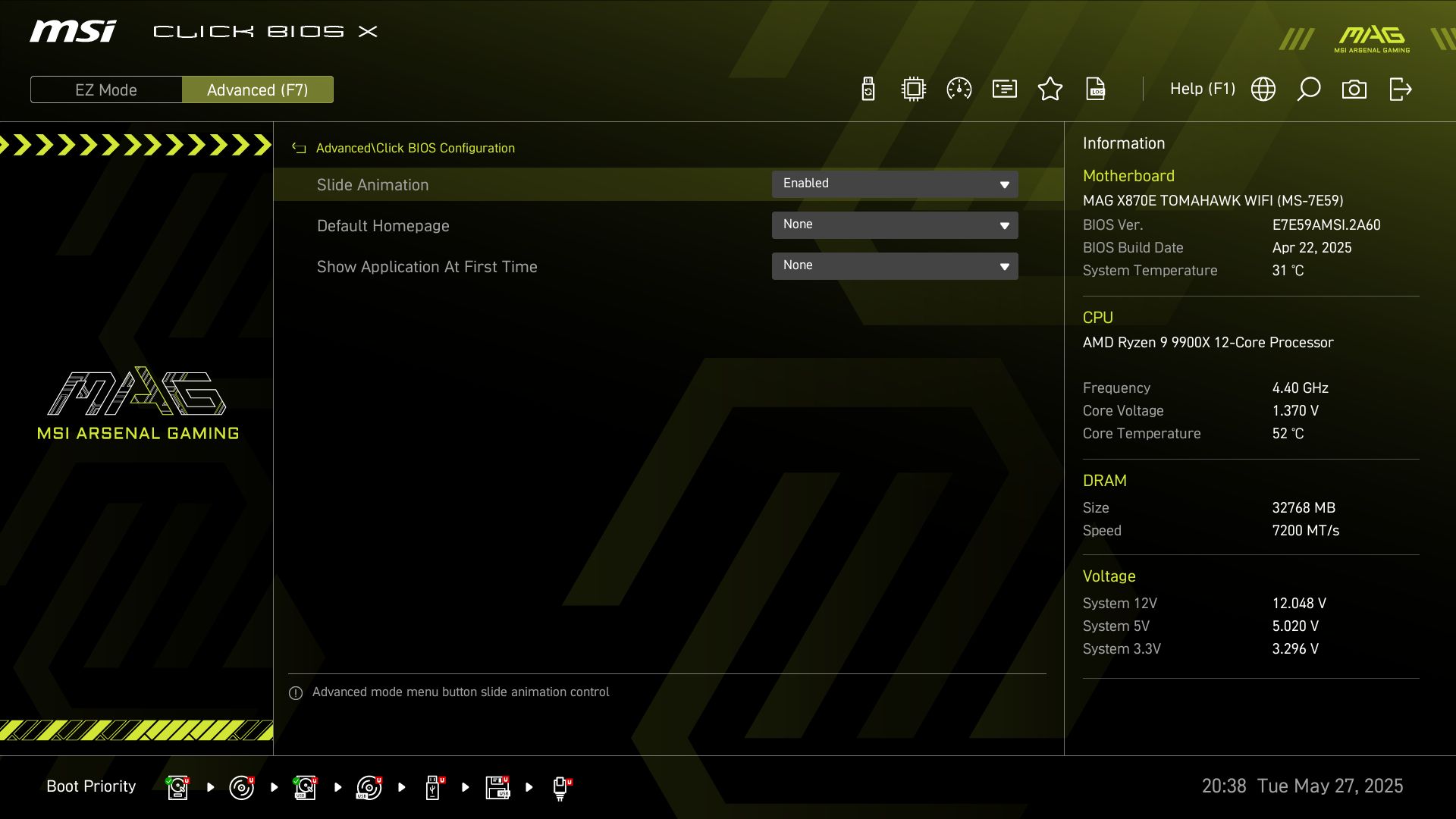

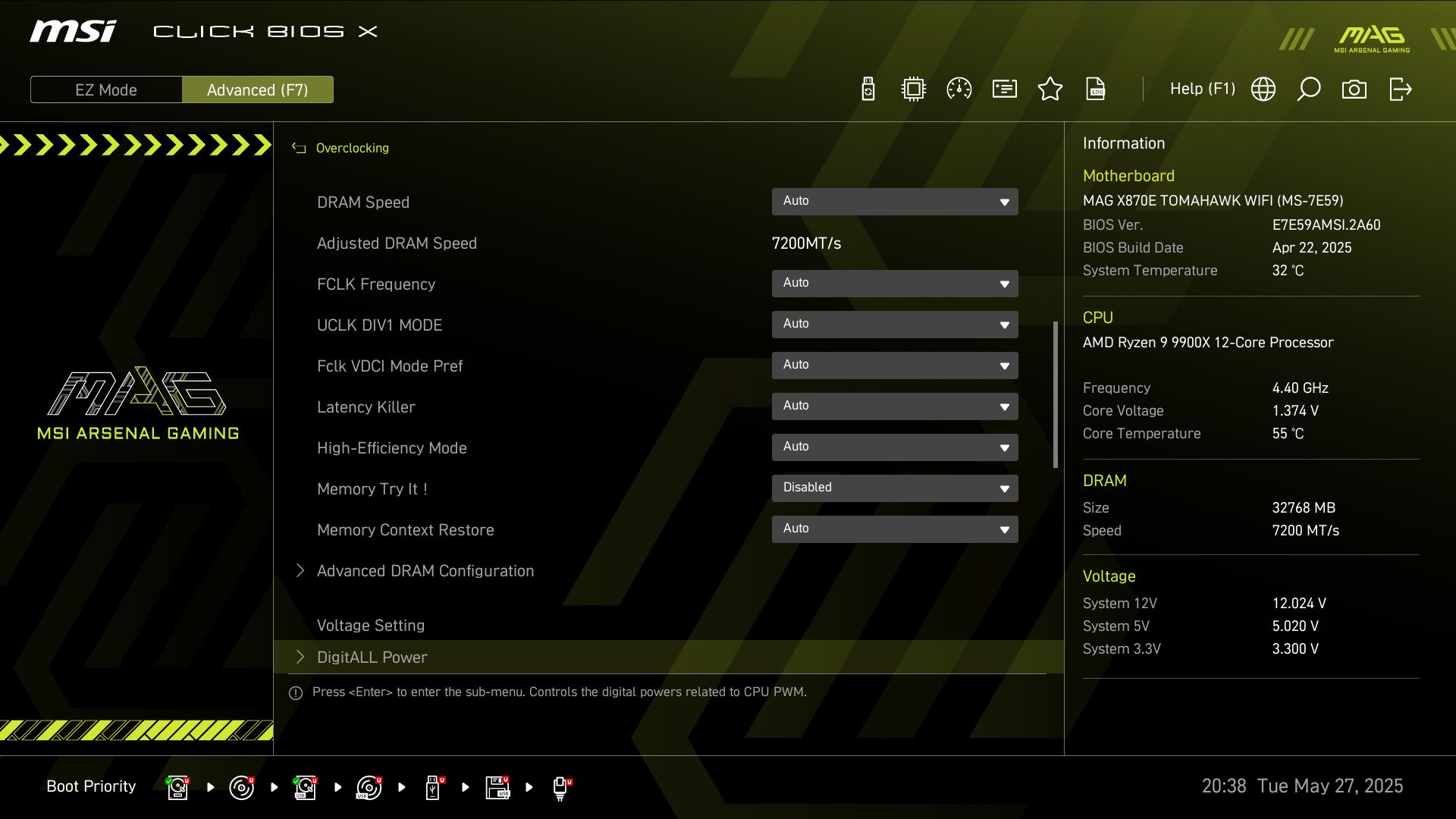

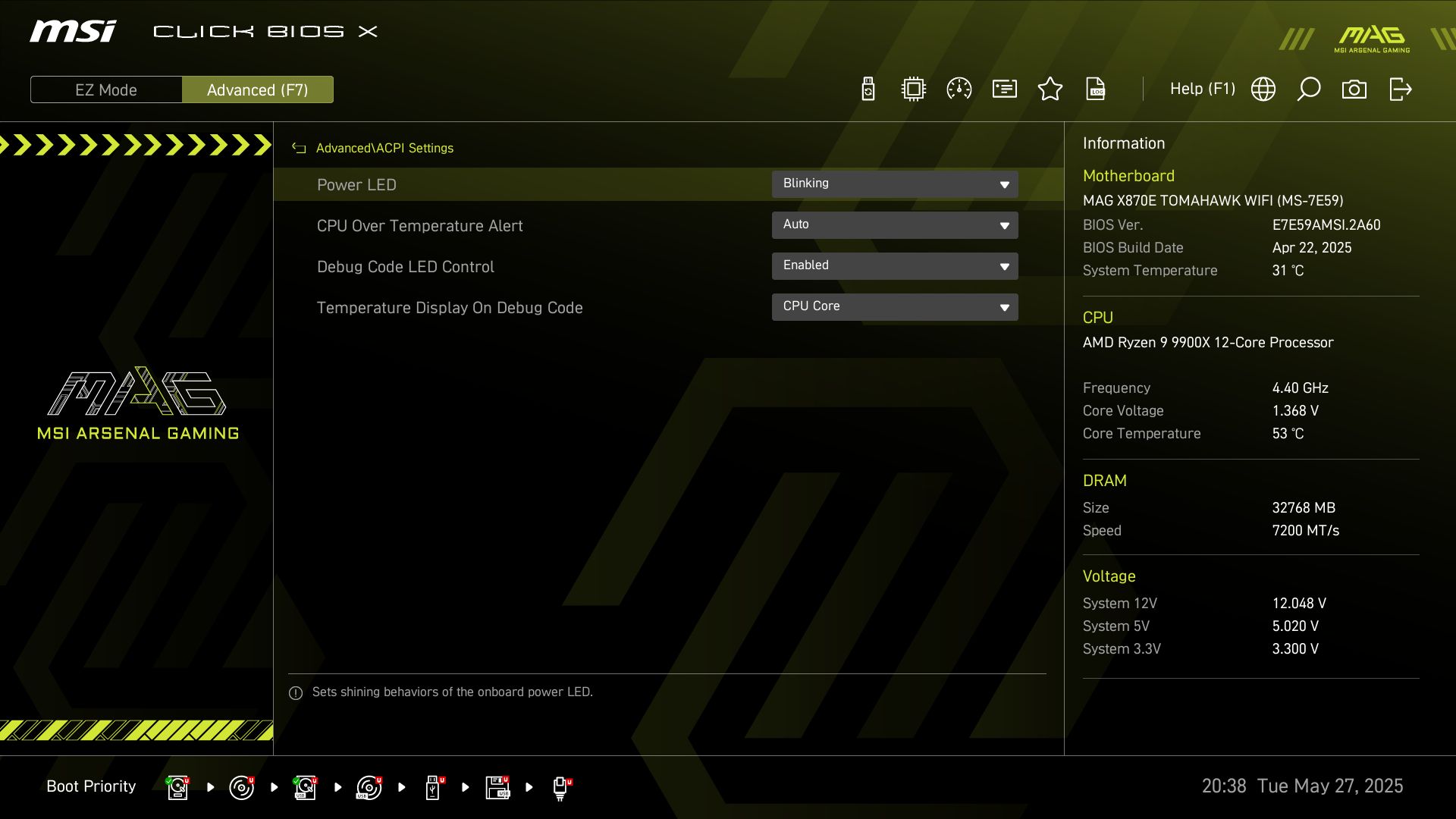

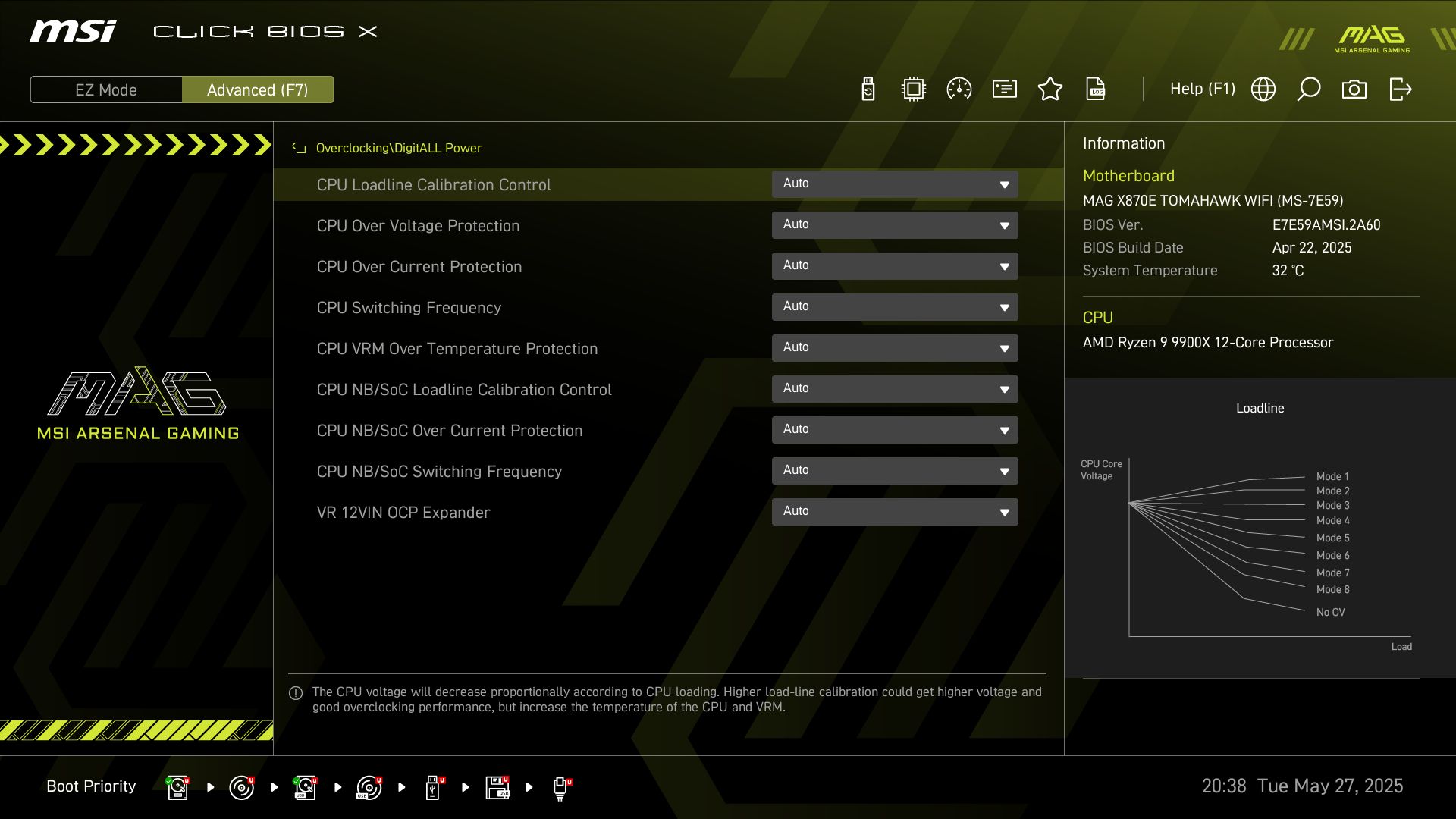

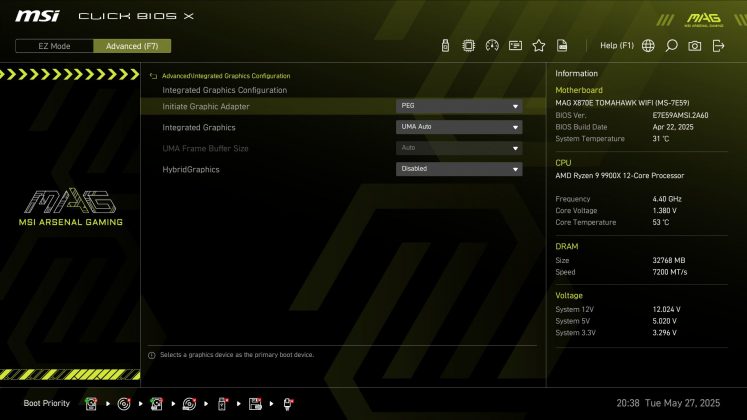

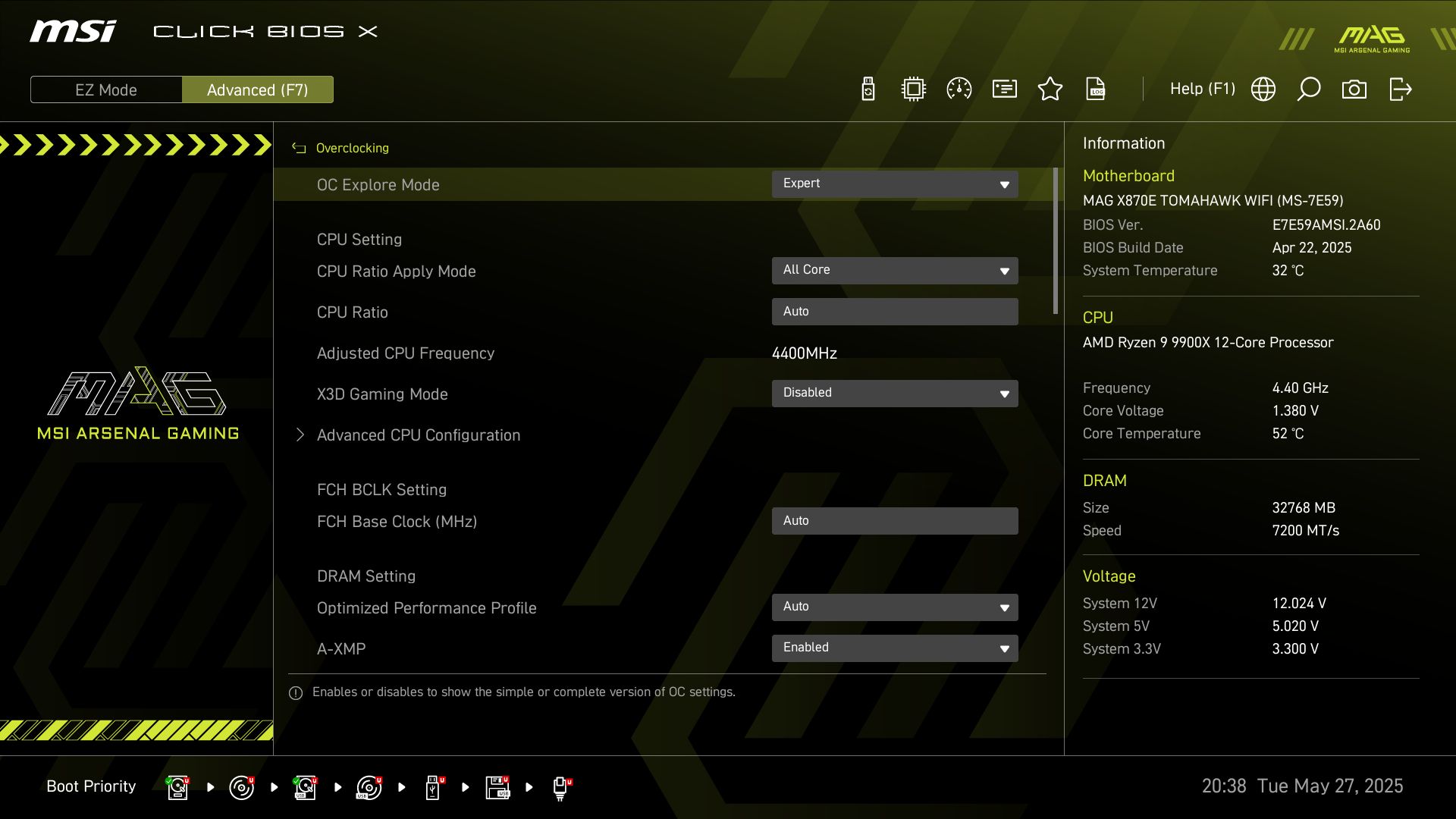

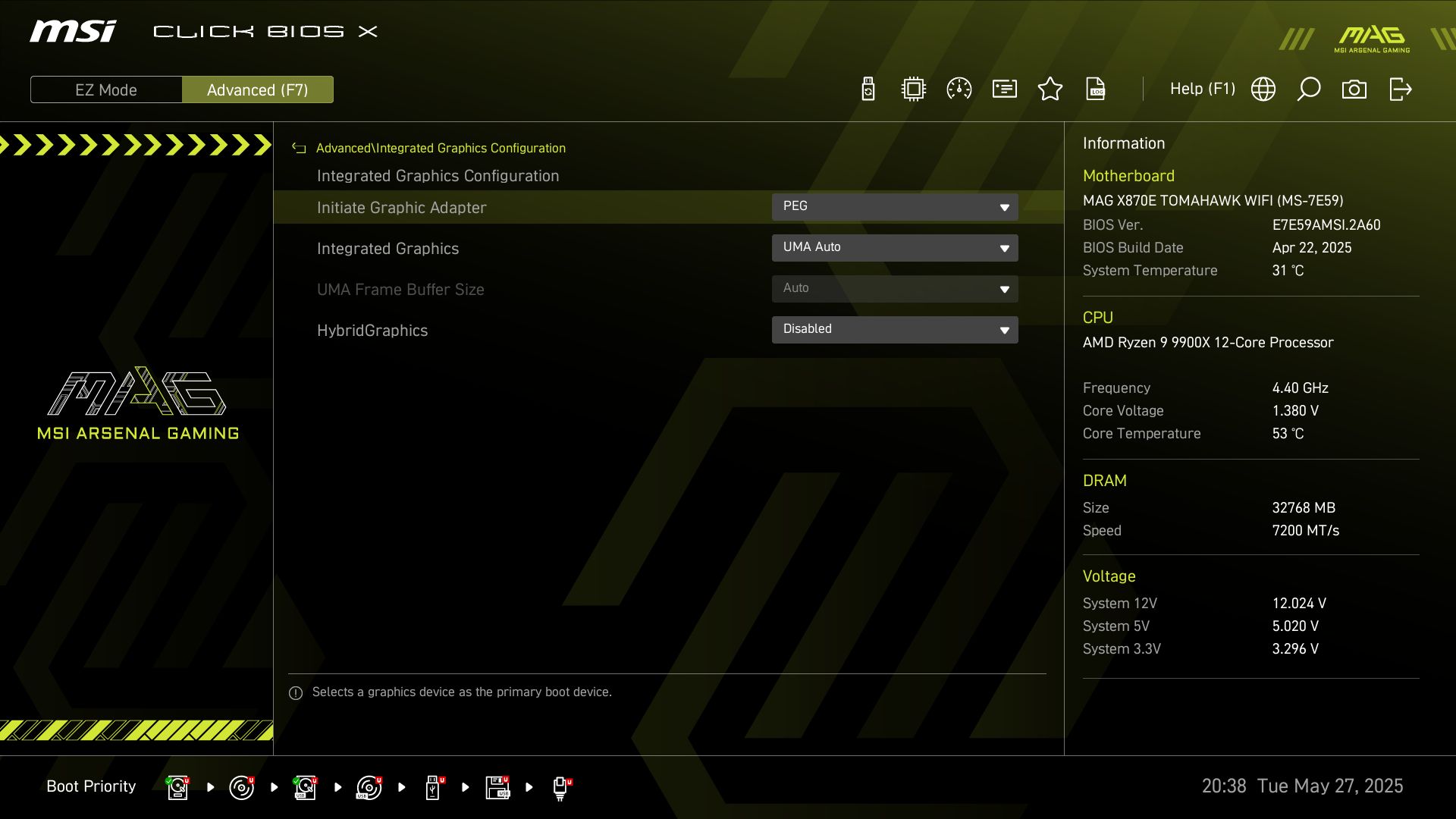

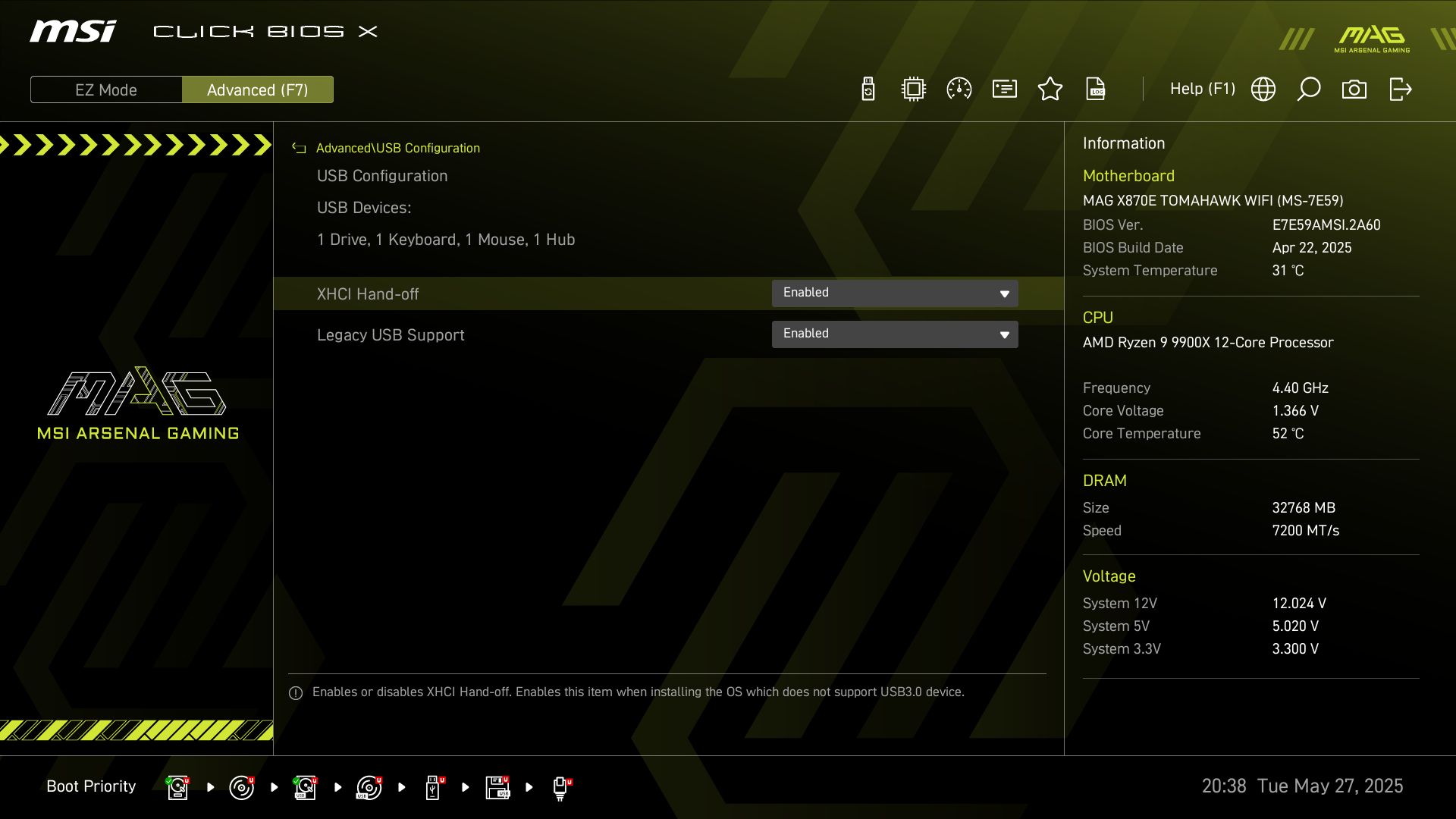

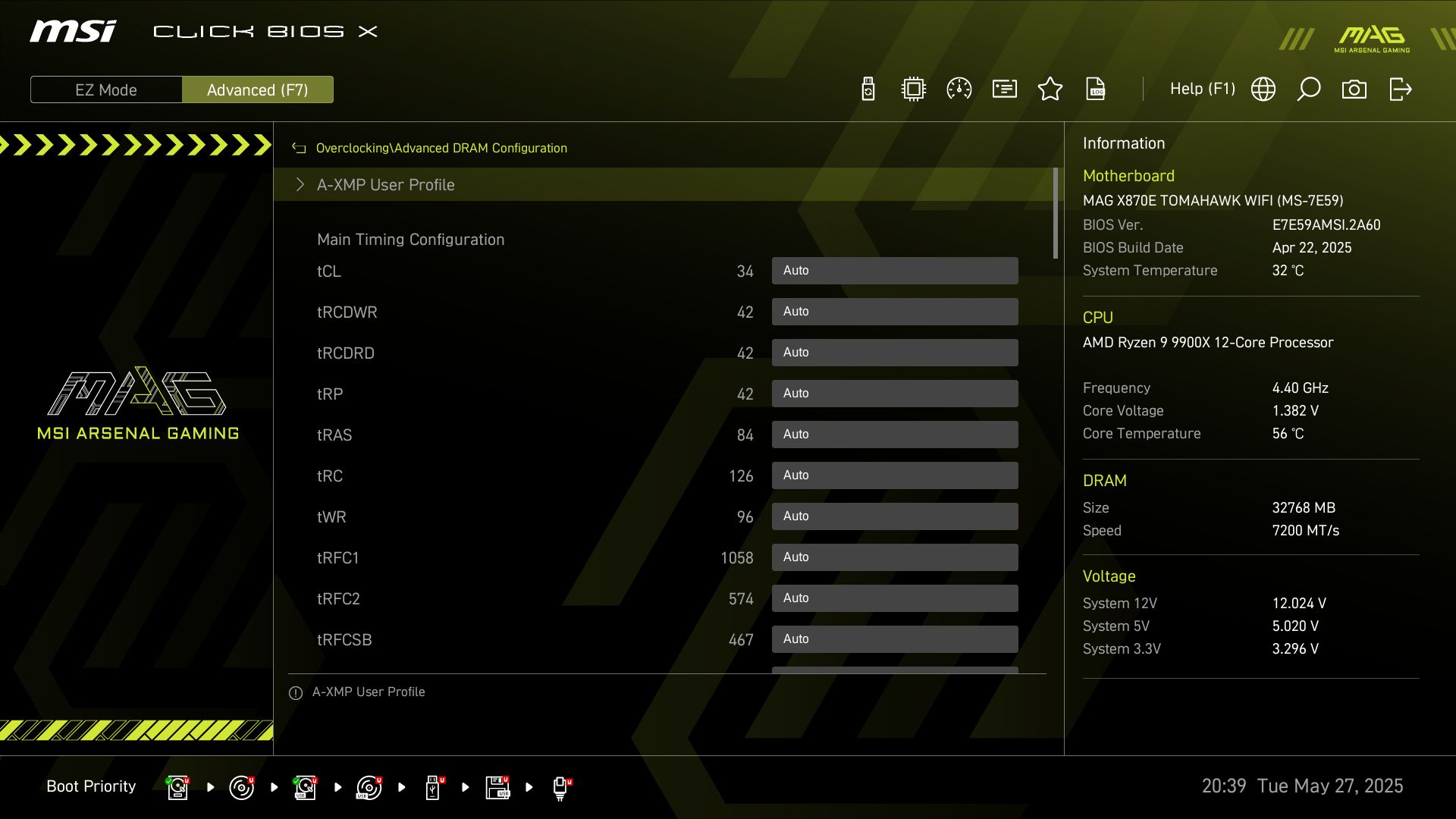

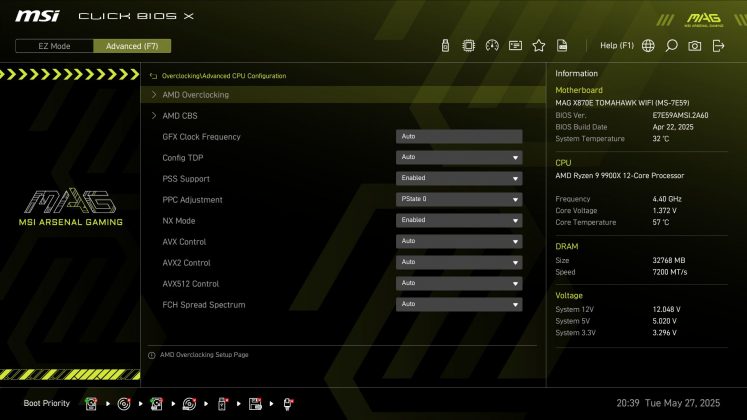

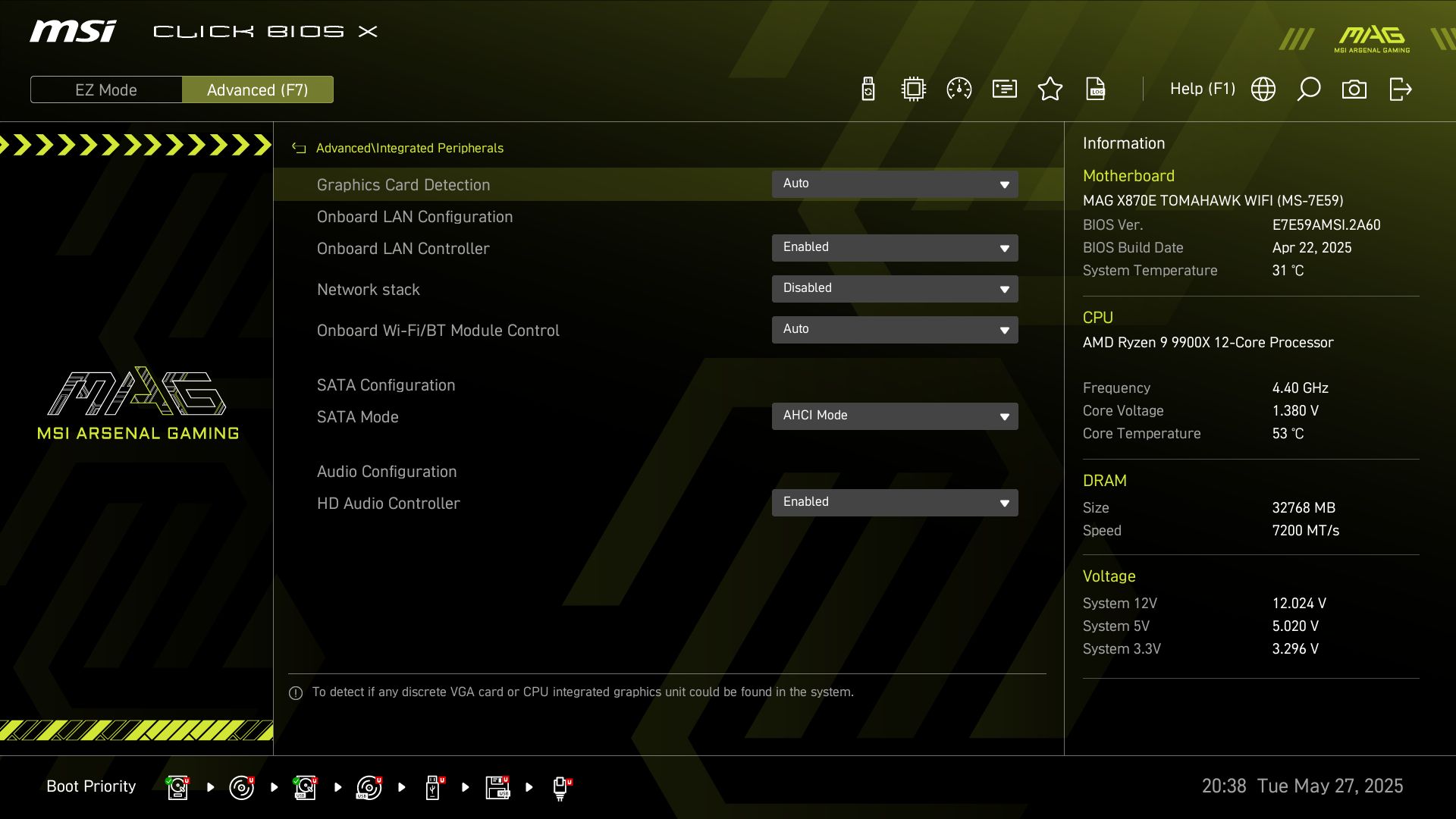

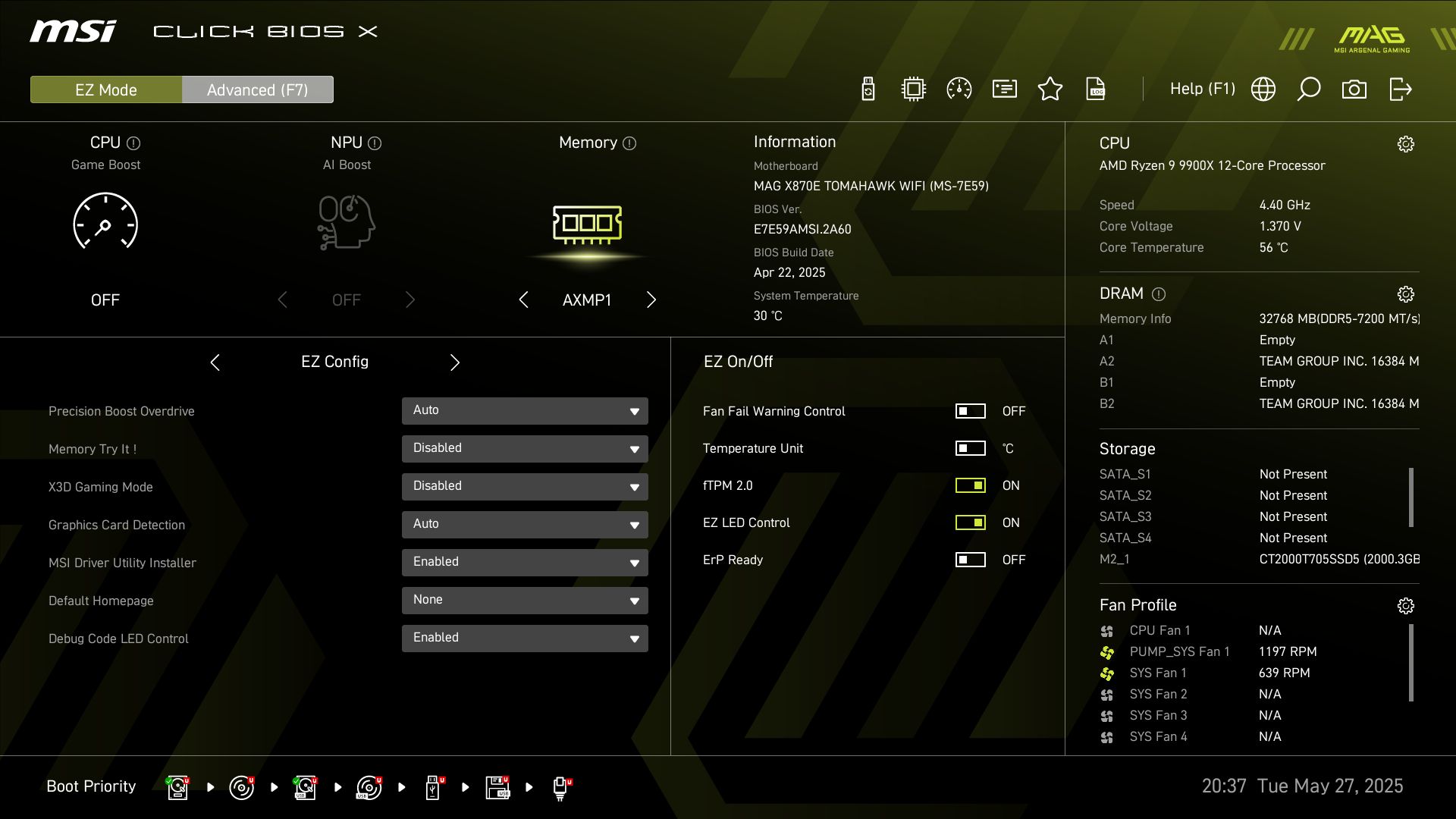

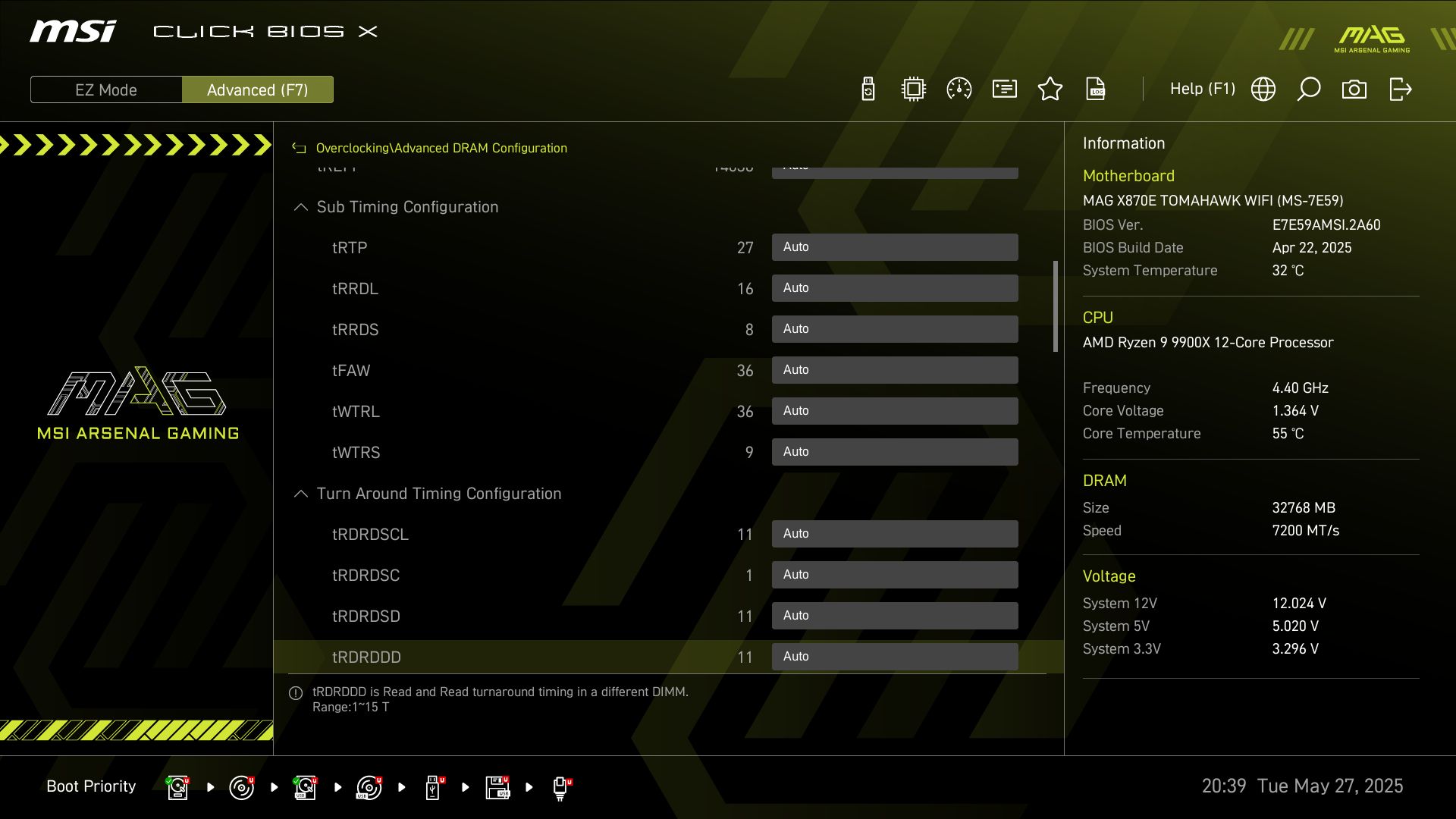

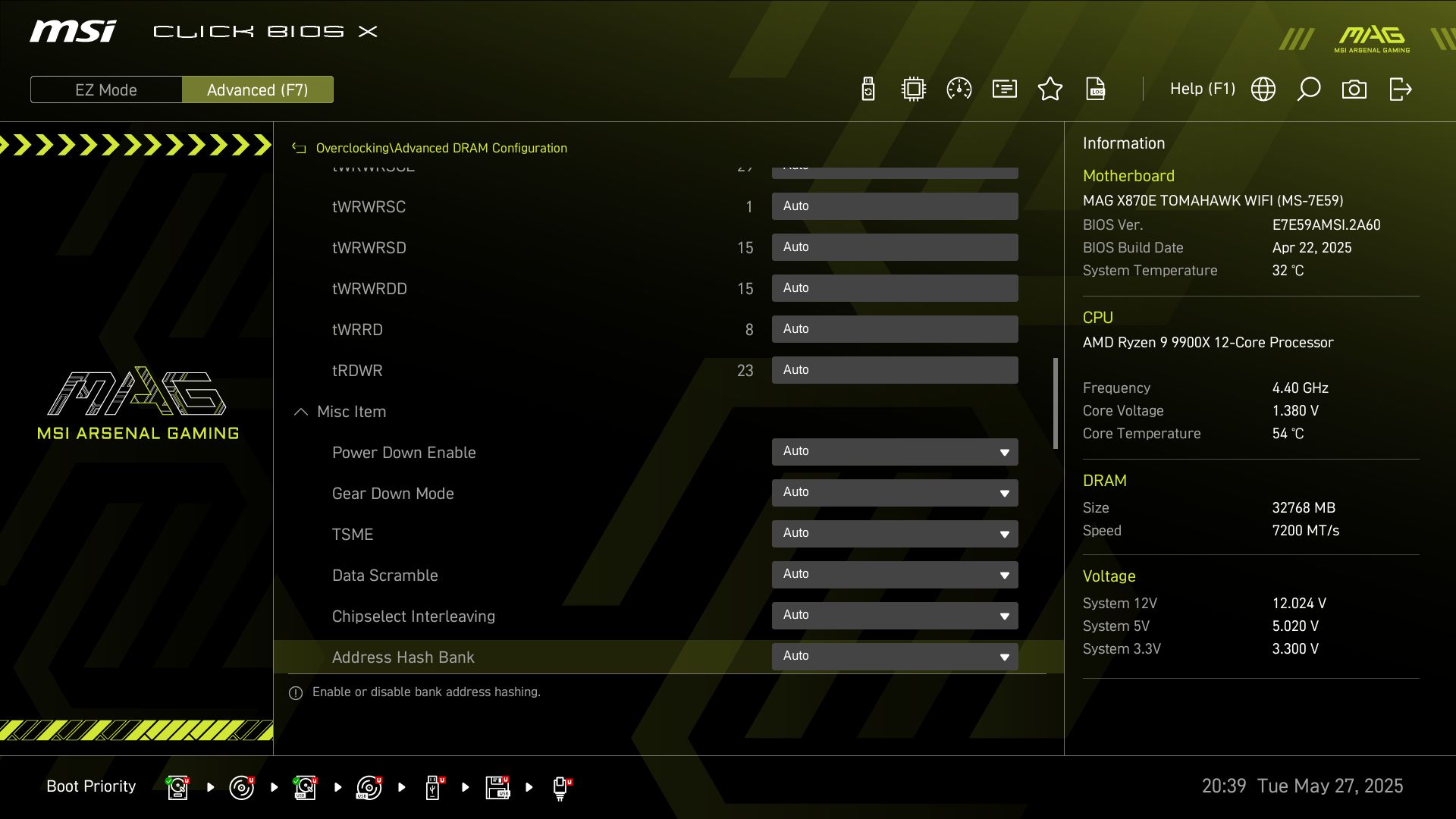

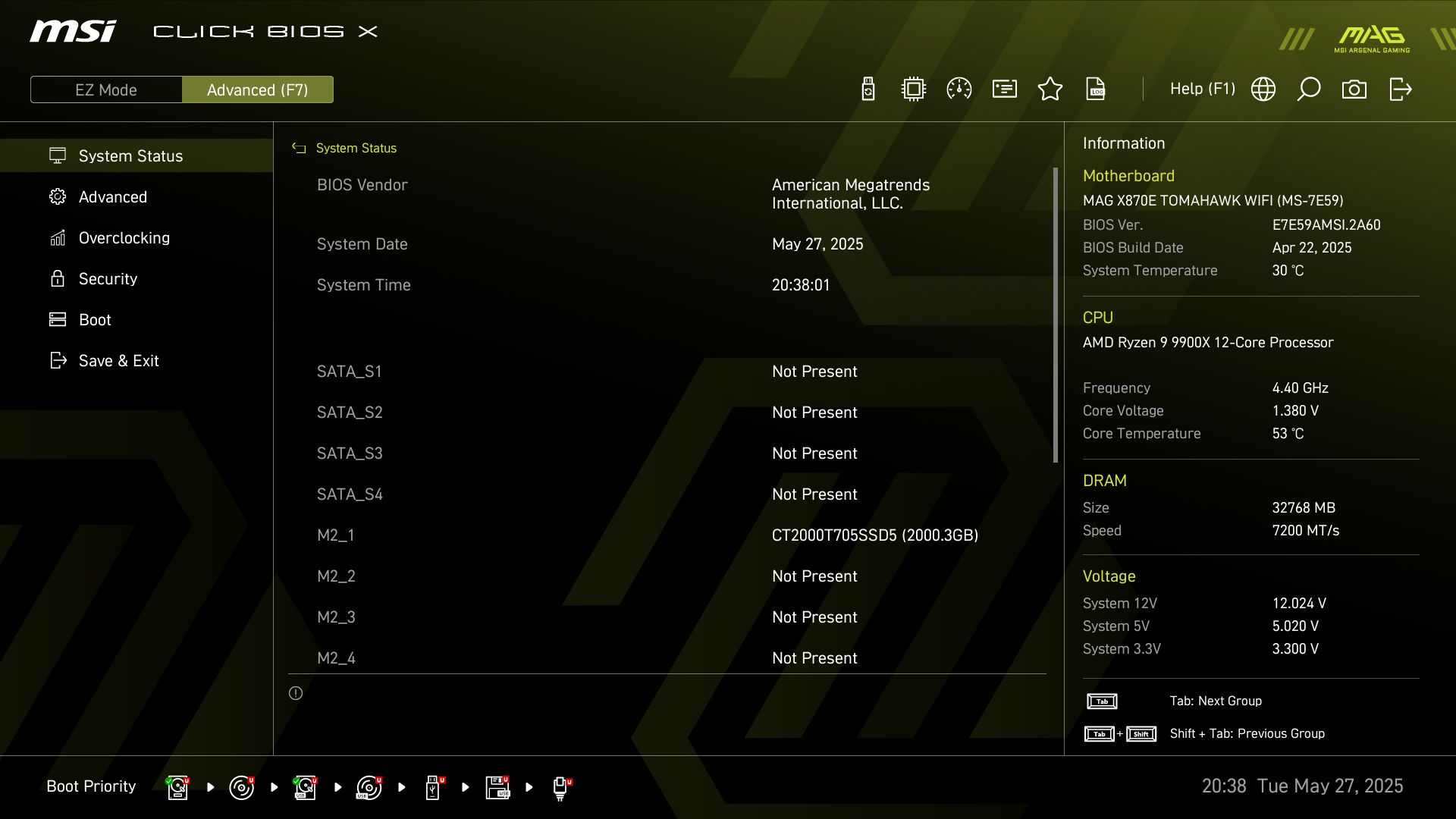

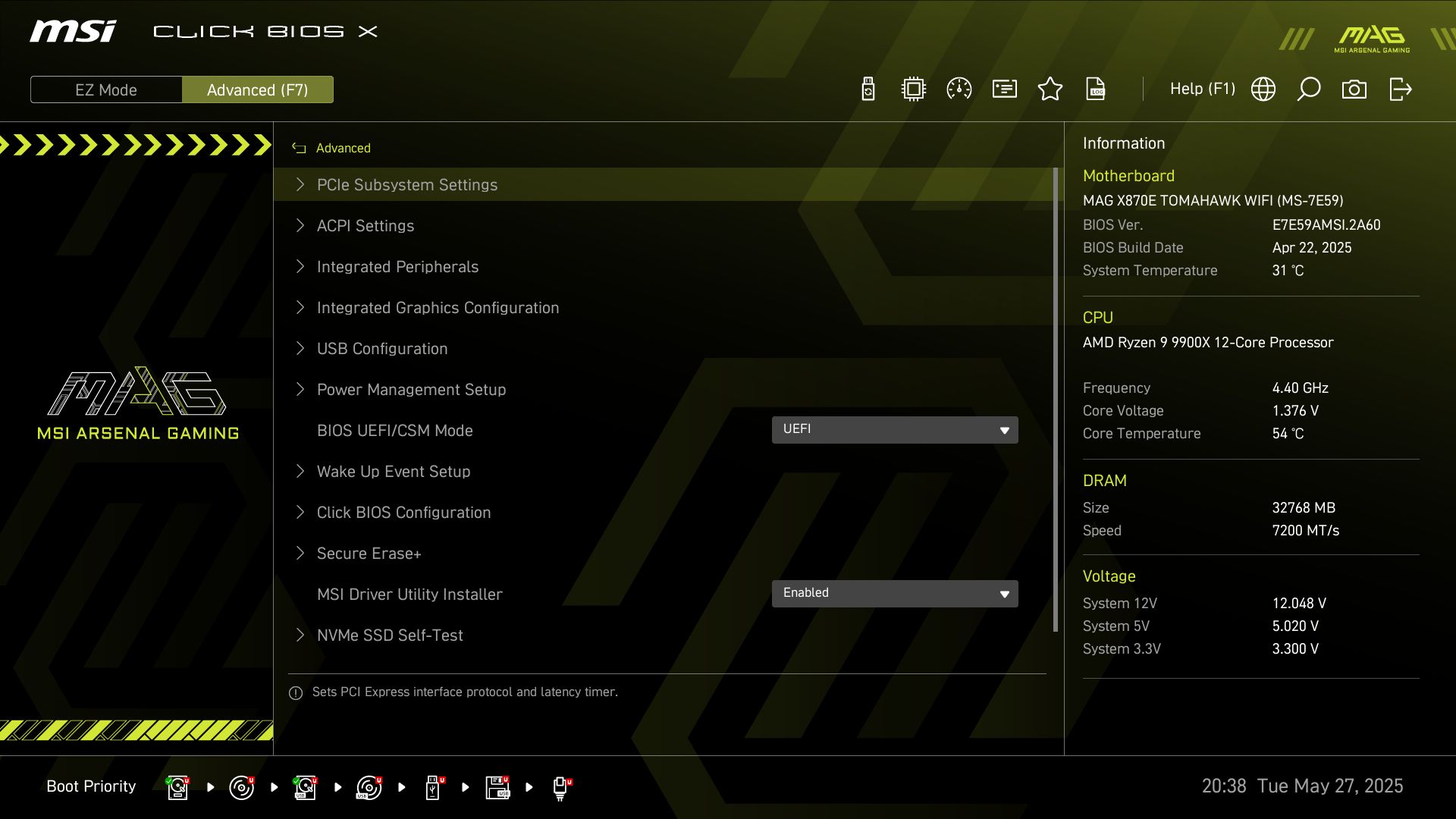

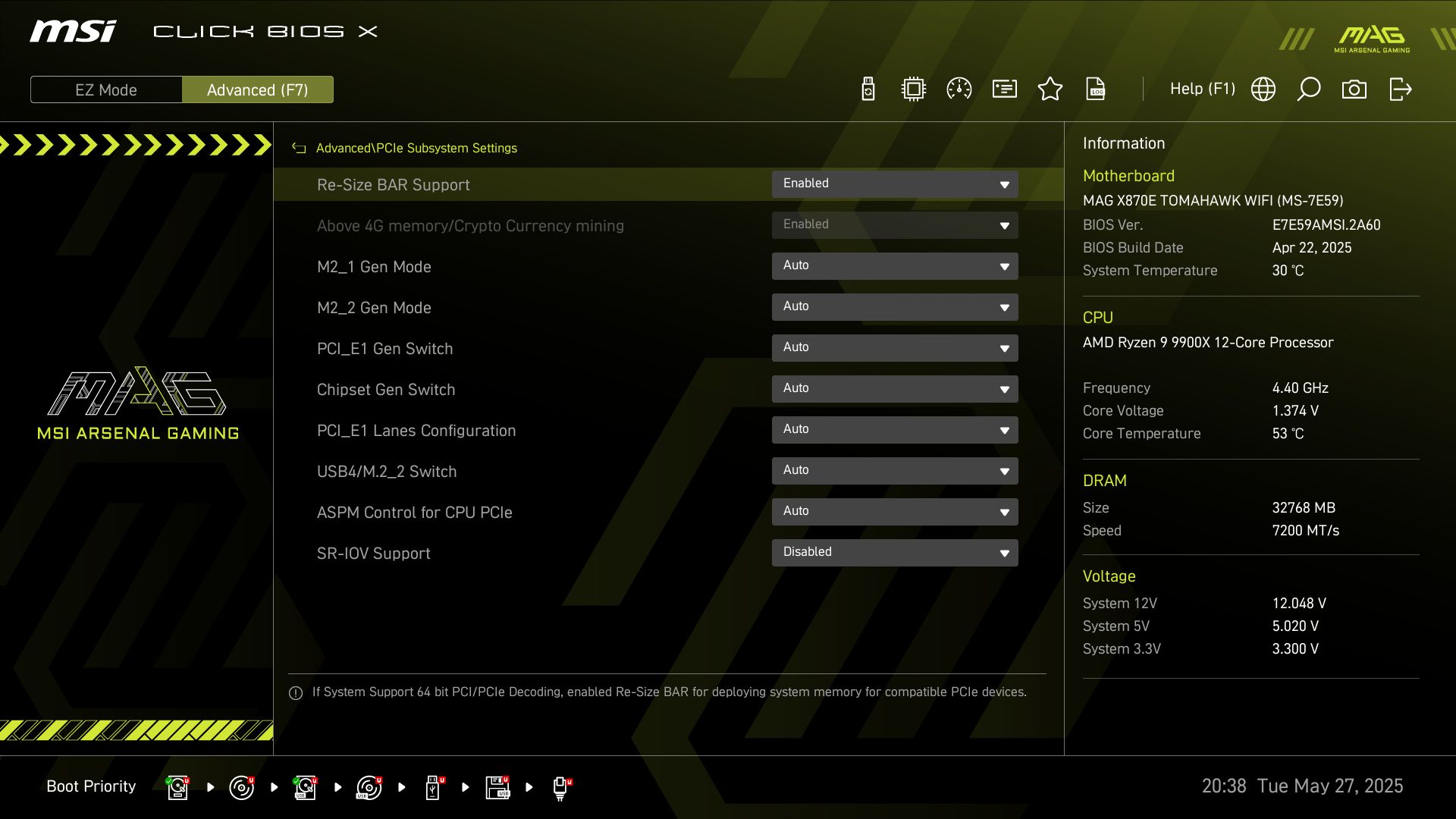

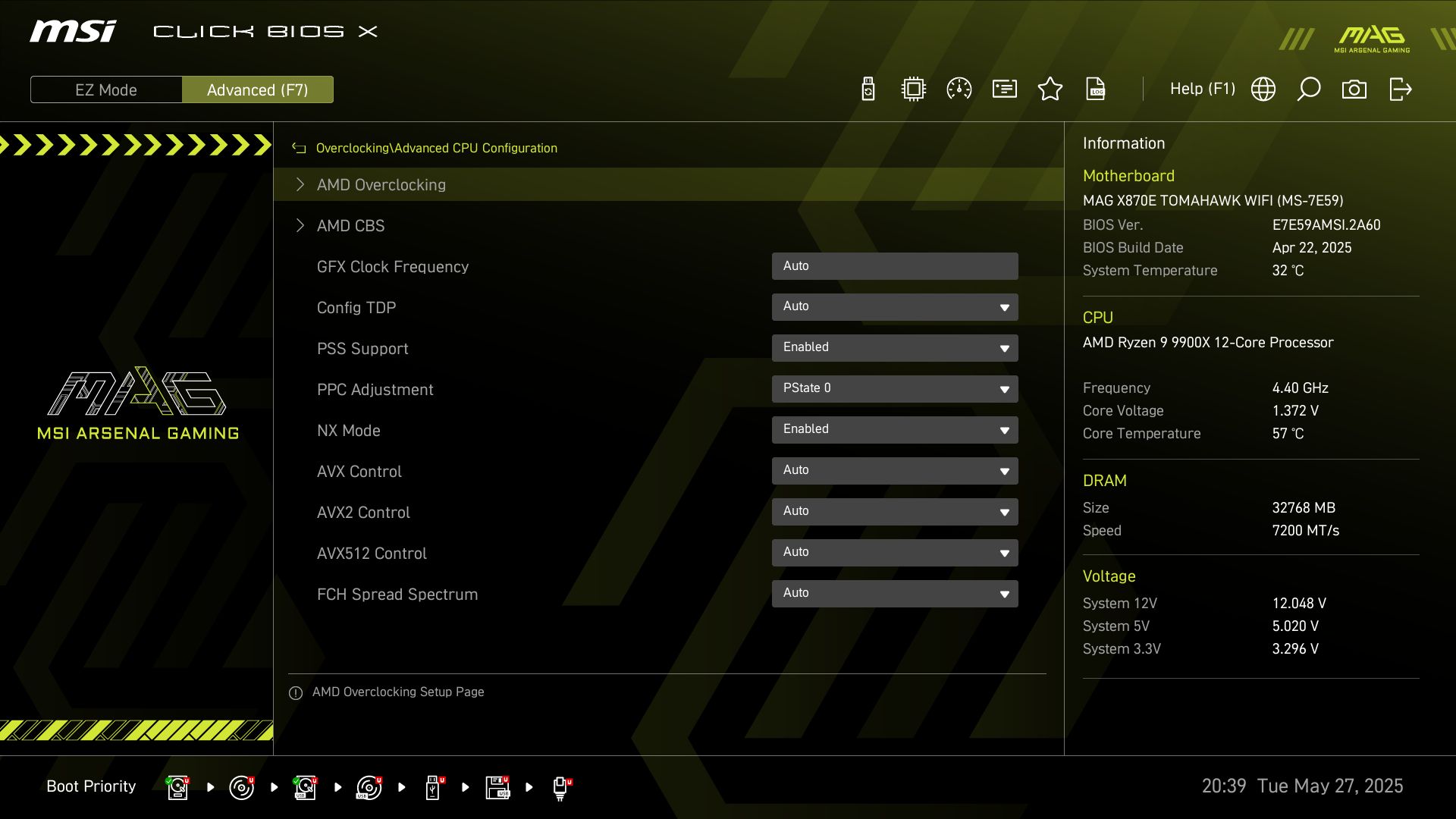

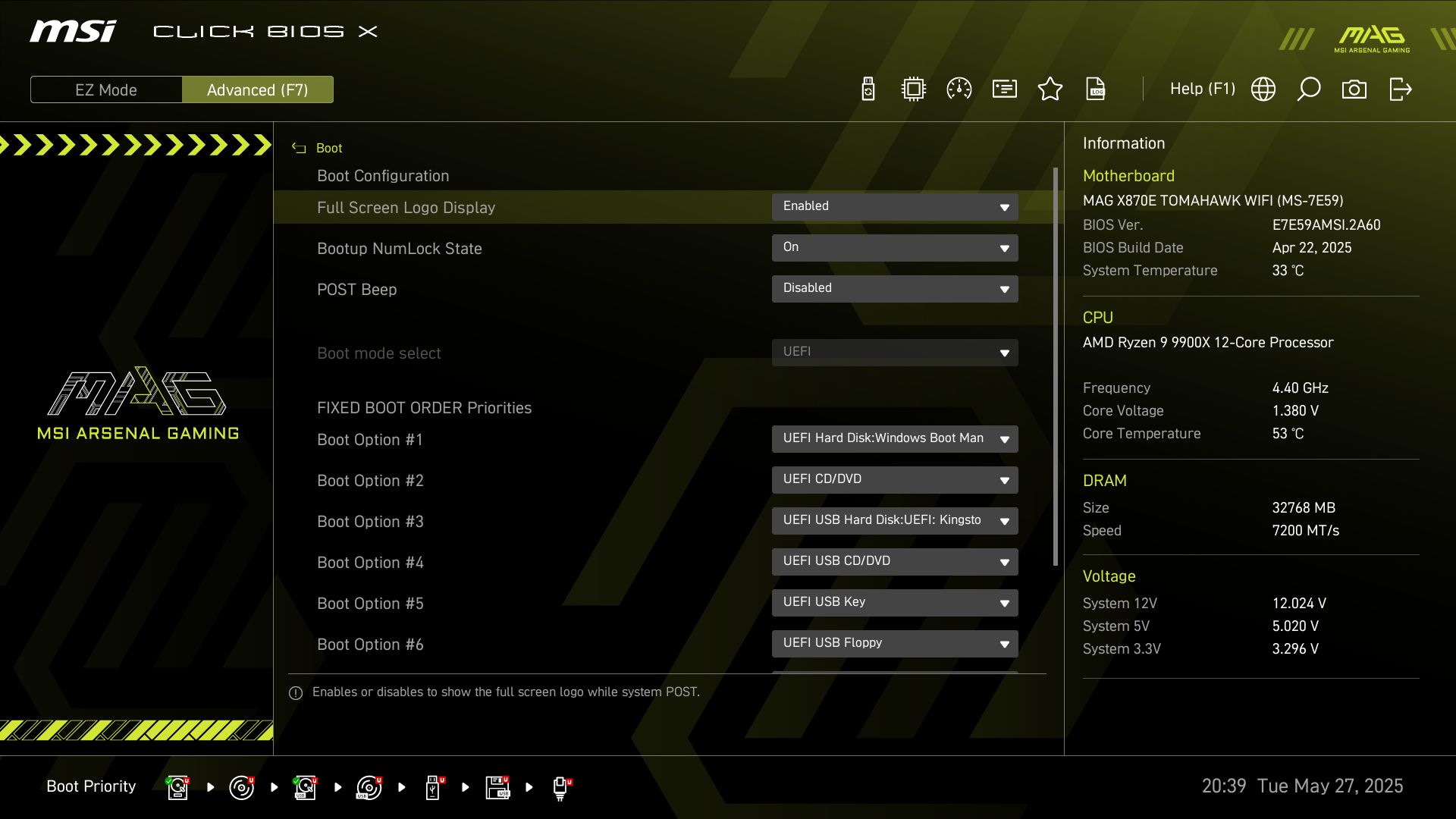

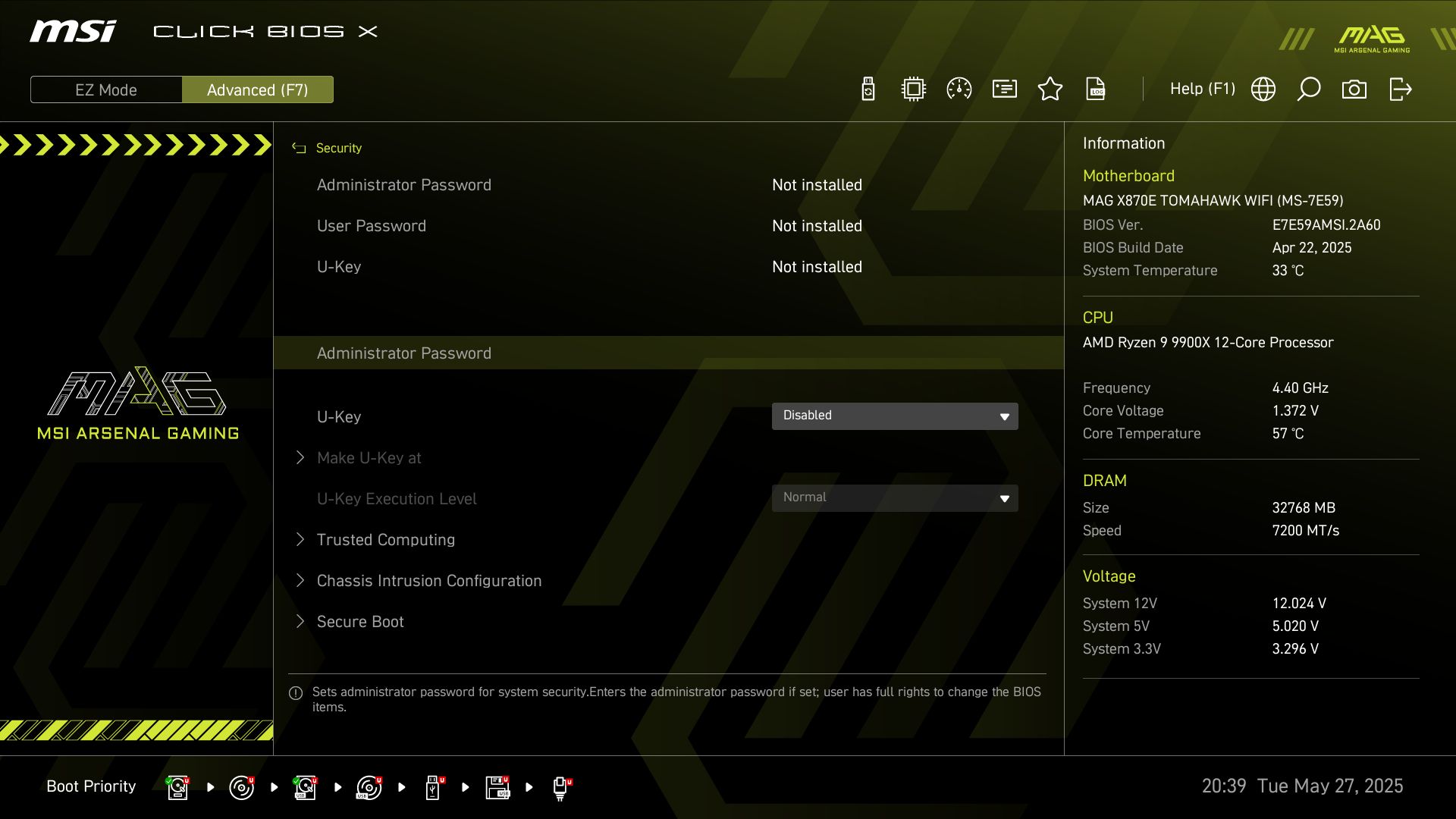

С выходом чипсета X870 компания MSI обновила свой BIOS, переименовав его в «Click BIOS X», а также улучшила внешний вид и функциональность. К счастью, этот интерфейс также был интегрирован в платформу B850.

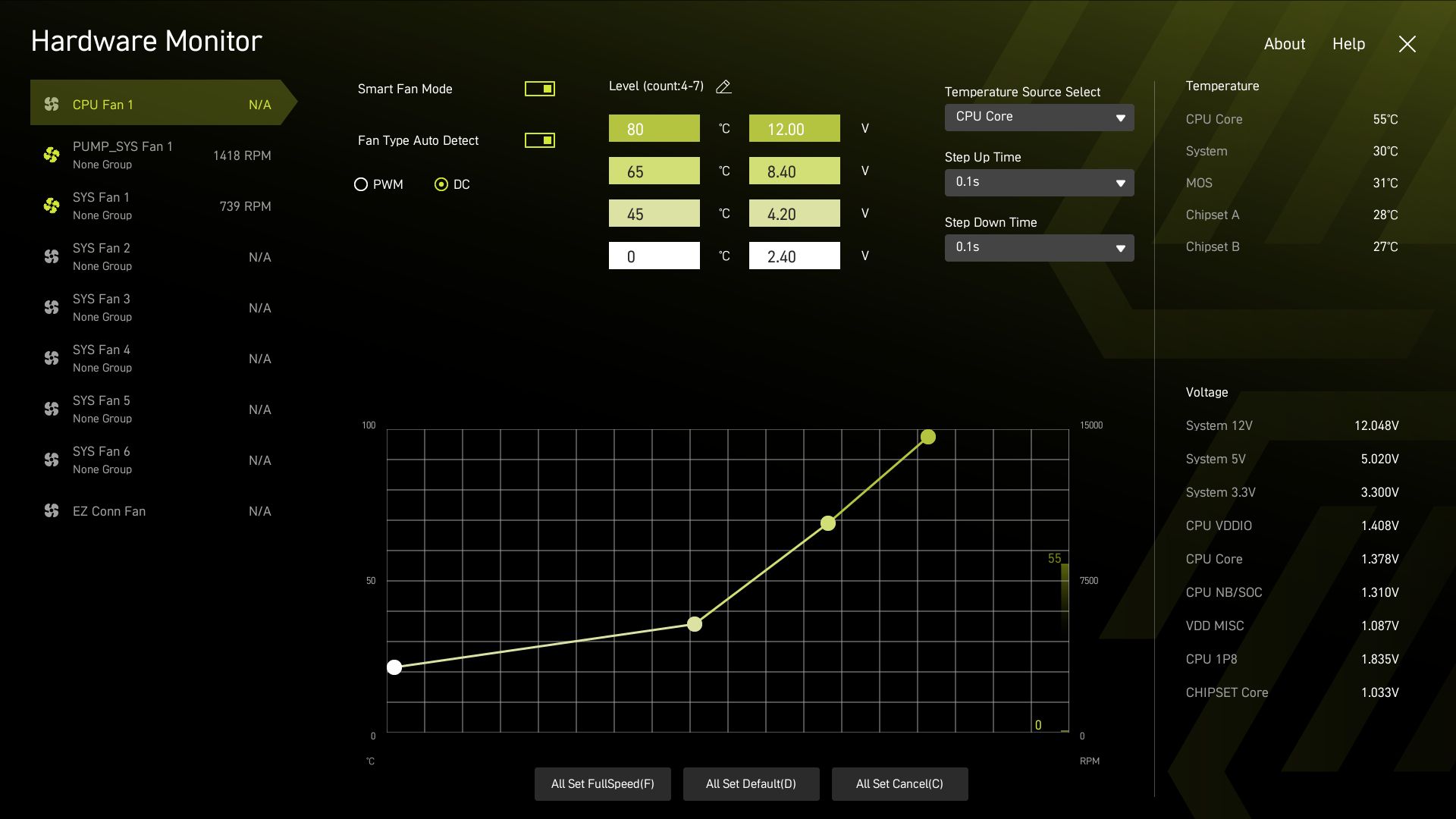

Формат изменился: заголовки разделов теперь находятся слева, подробности — посередине, а информация о состоянии системы — справа. Как и у большинства конкурентов, здесь есть информационный режим EZ Mode, который предоставляет ограниченный набор функций, включая Game Boost и PBO. В целом, мне нравится новая компоновка, управление становится интуитивно понятным уже через некоторое время. Тёмный фон с желто-зелеными акцентами (в стиле эстетики платы) и белая маркировка легко читаются.

1 из 20

Программное обеспечение

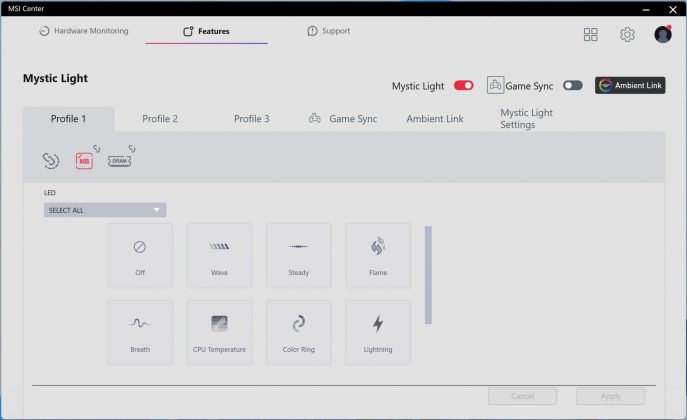

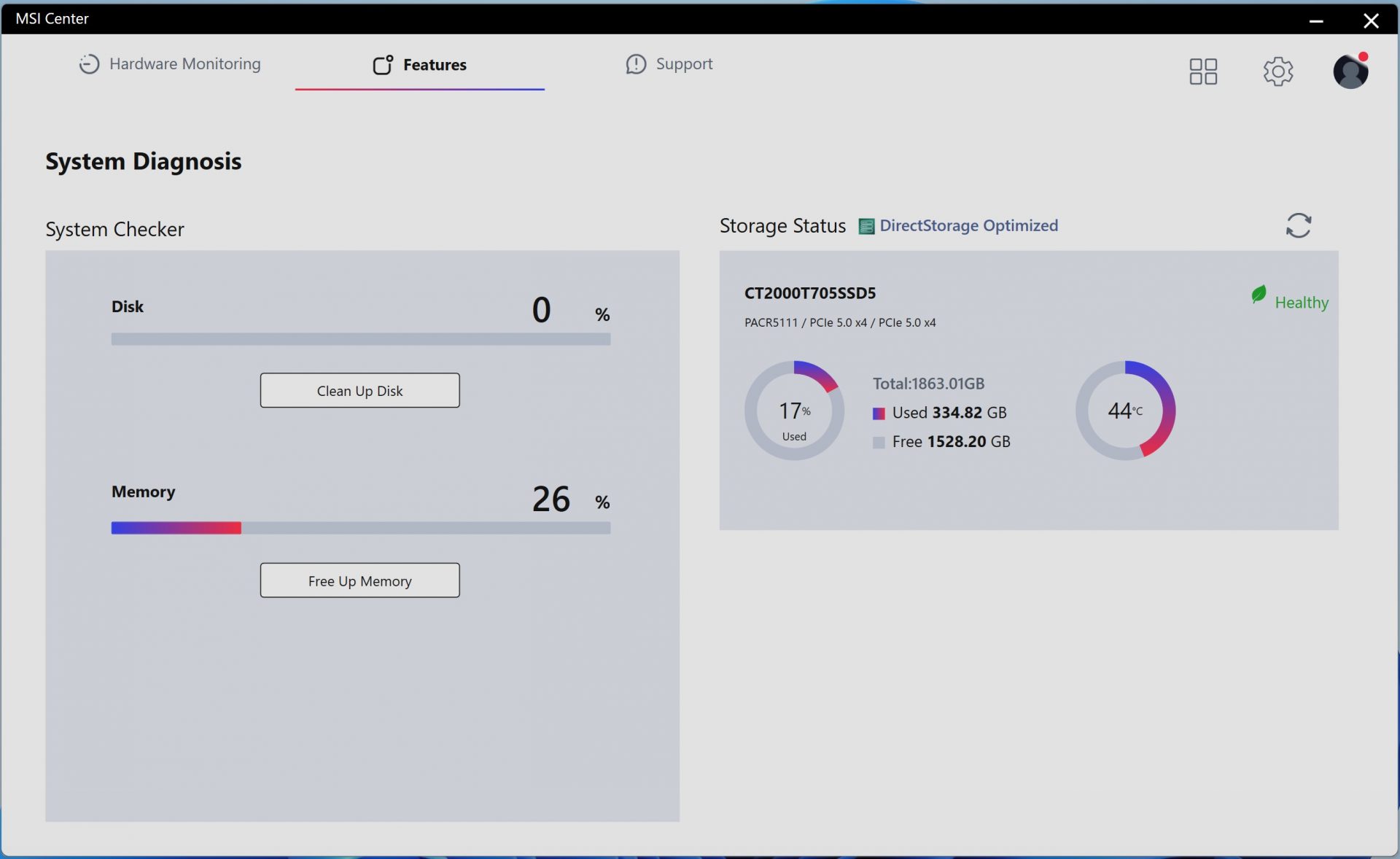

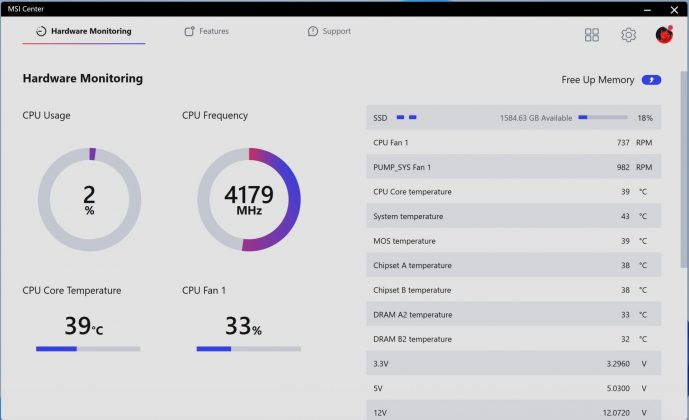

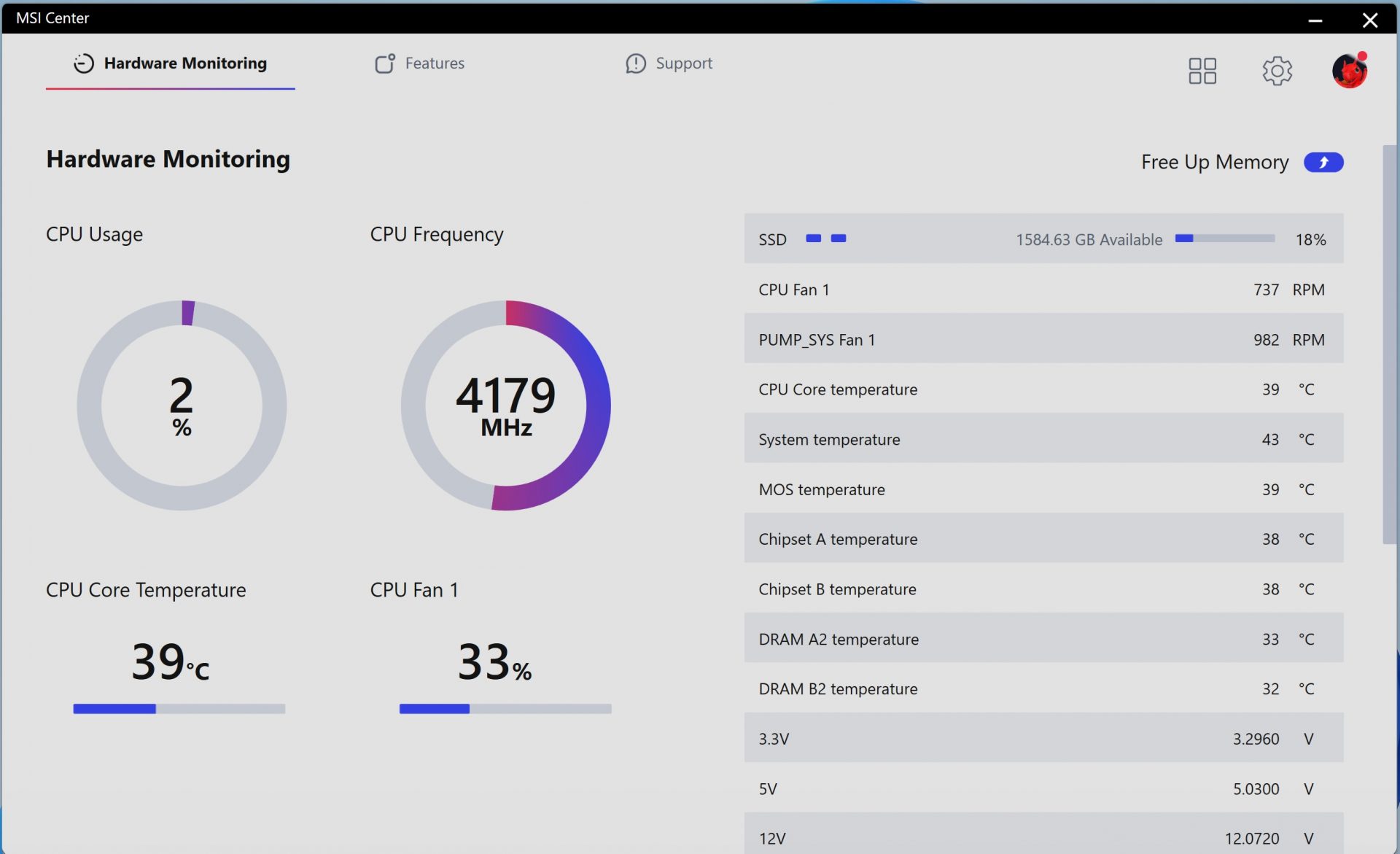

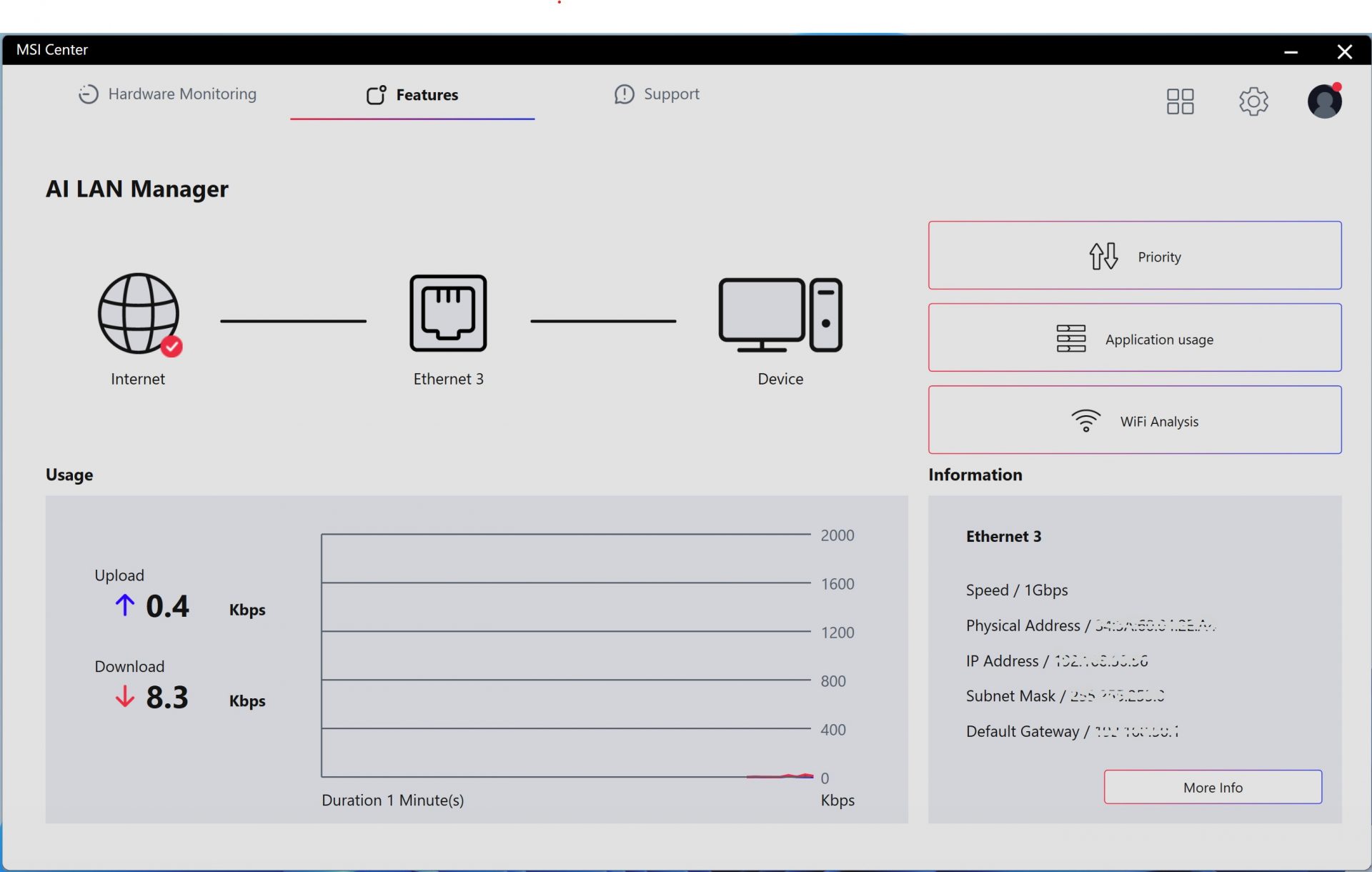

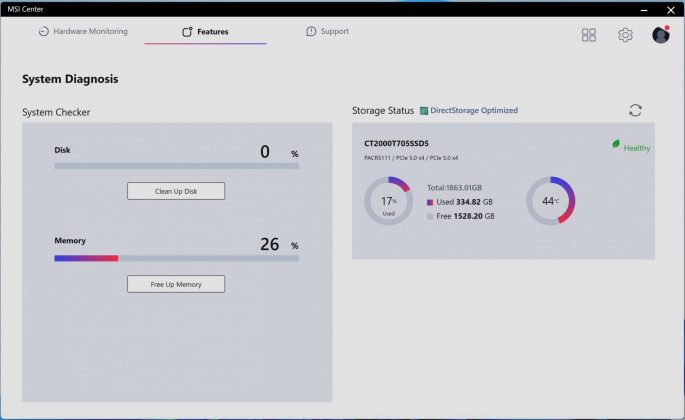

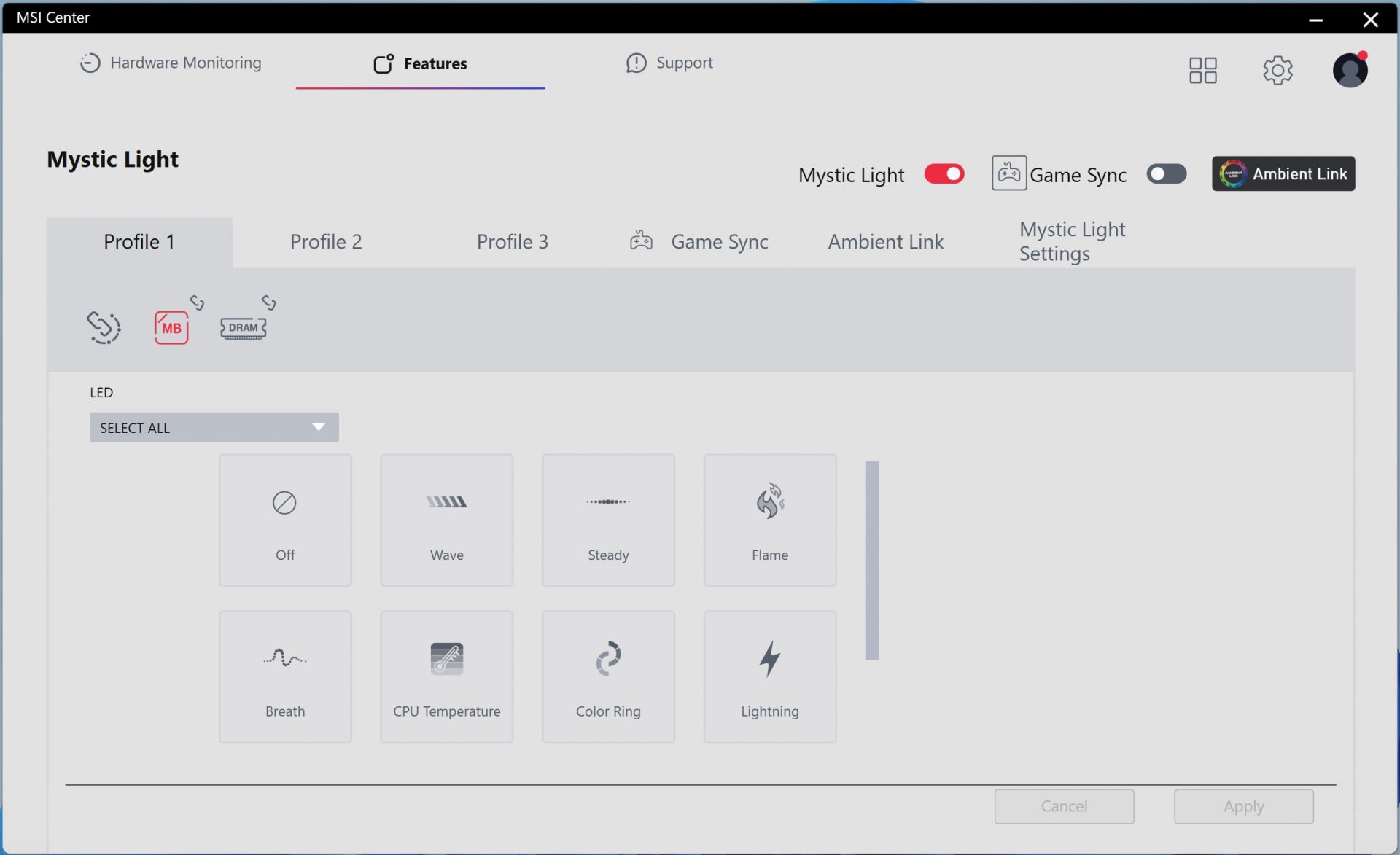

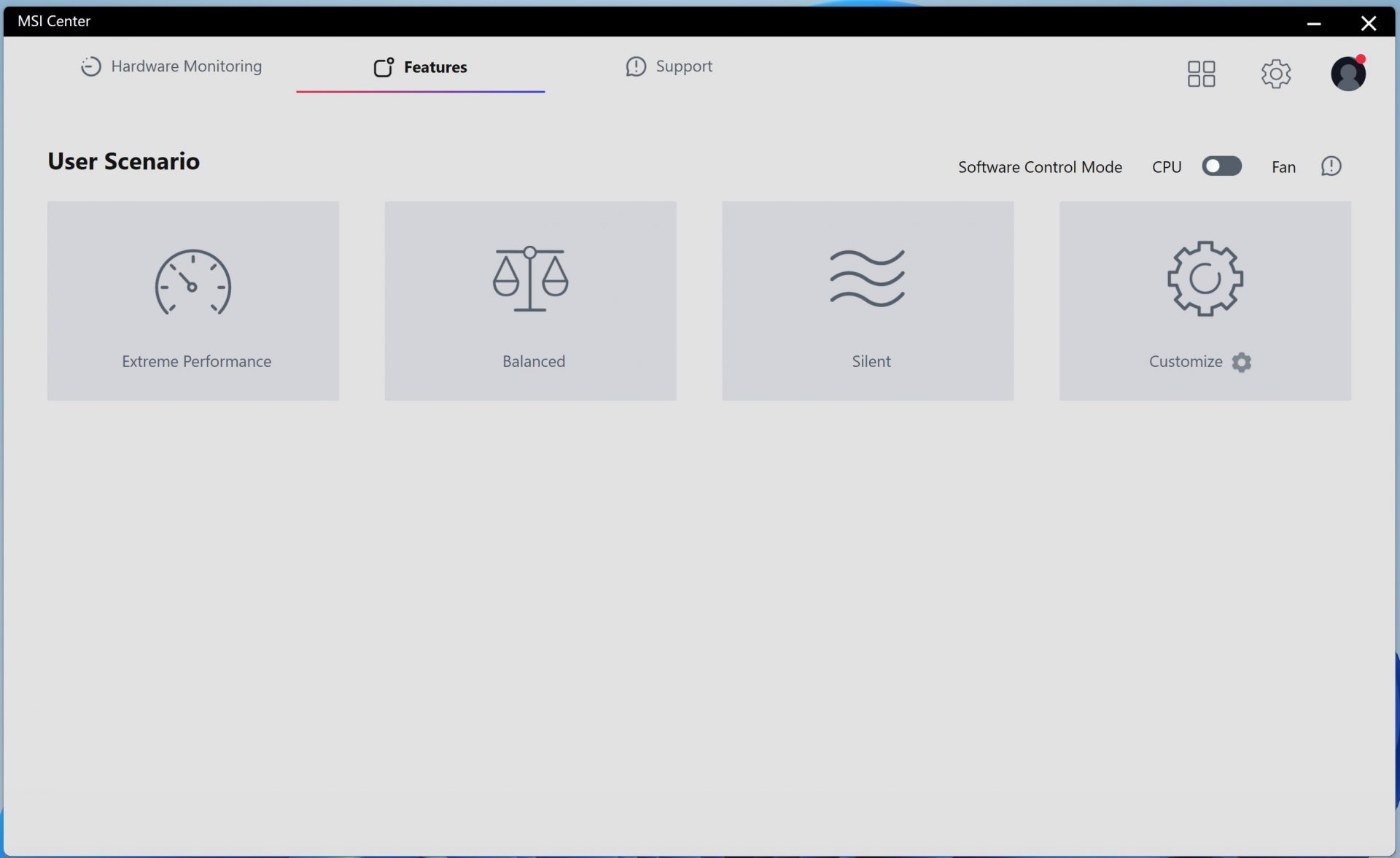

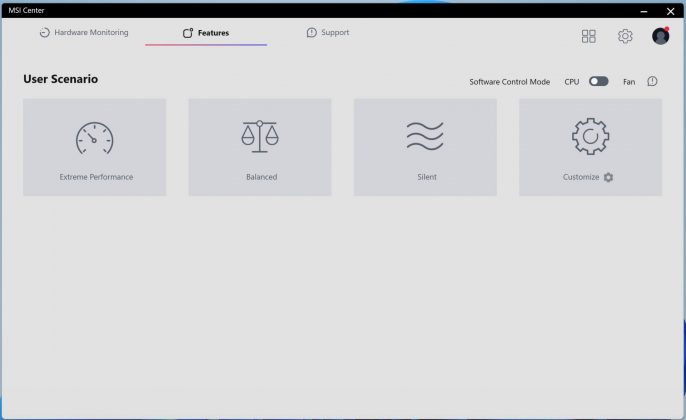

MSI Center — это единая утилита с широким набором функций. От мониторинга оборудования до управления RGB-подсветкой Mystic Light — программа включает в себя множество апплетов и служит универсальным хабом для загрузки дополнительных утилит. Сюда входят инструменты для разгона и управления вентиляторами. Те, кто хочет использовать Gamebar, Super Charger или другие утилиты MSI, найдут их все в MSI Center.

1 из 5

Тестовая система и сравнение

Мы обновили нашу тестовую систему до 64-разрядной версии Windows 11 (23H2) со всеми обновлениями по состоянию на конец сентября 2024 года (включая оптимизацию предсказания ветвлений для AMD). Также были обновлены комплекты оперативной памяти, система охлаждения, SSD и видеокарта.

Компоненты тестовой системы

Настройки бенчмарка и ПО

Контрольные показатели и анализ

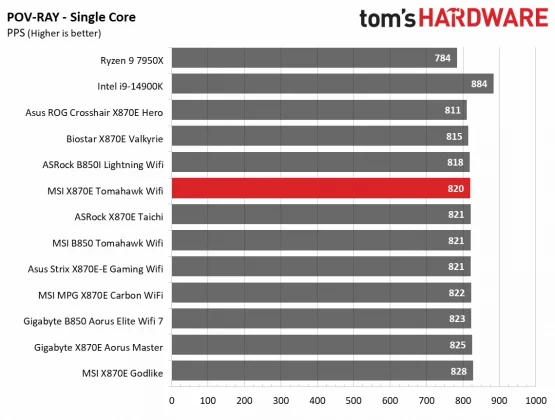

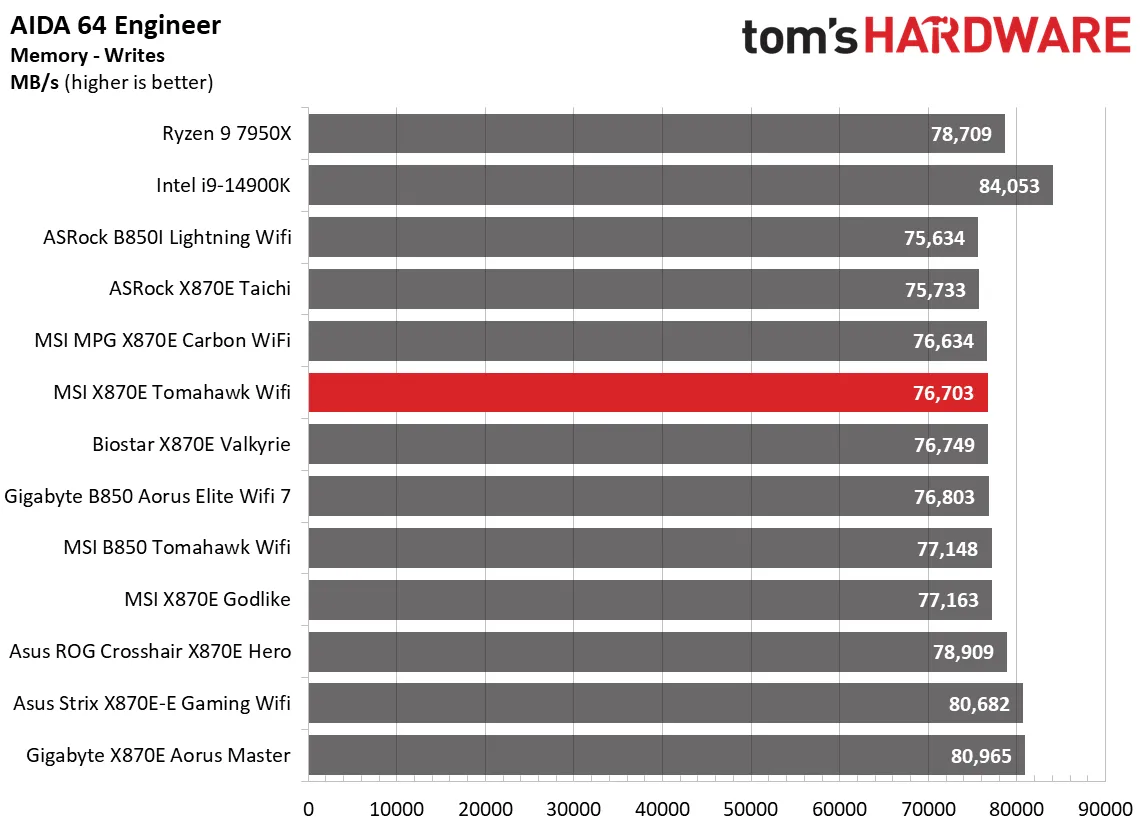

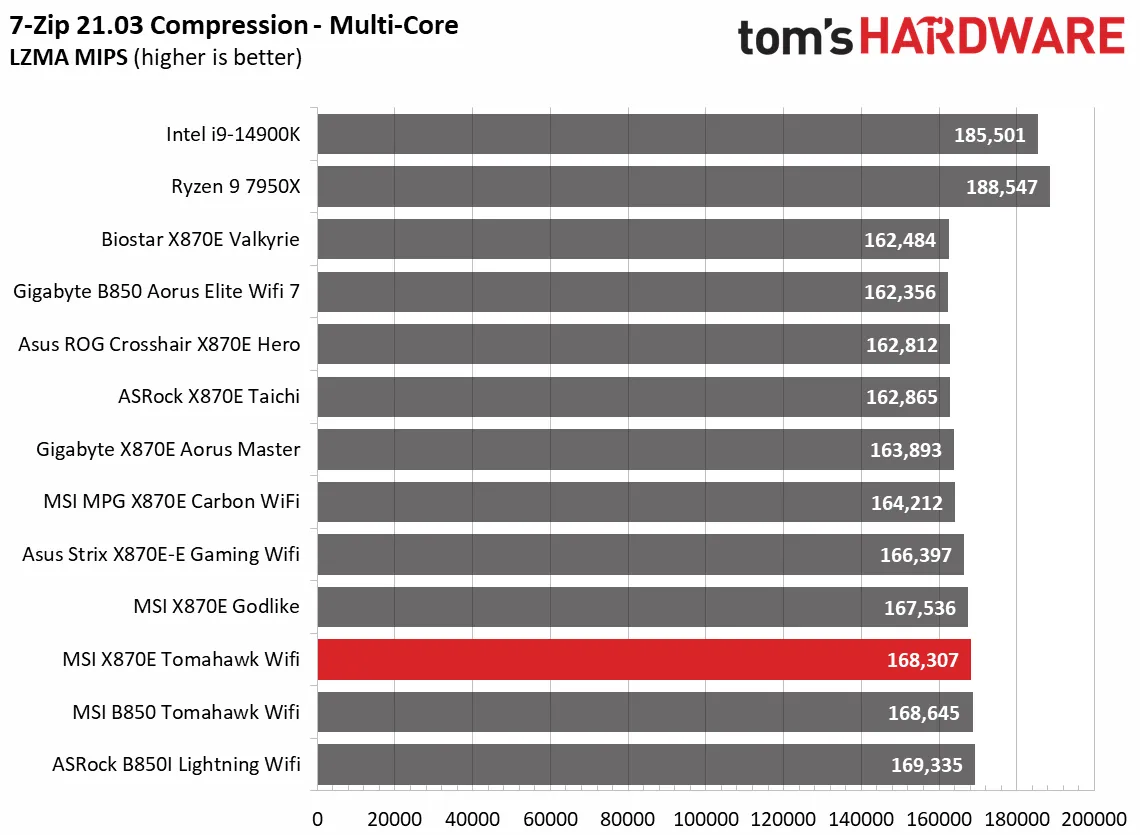

Синтетические бенчмарки

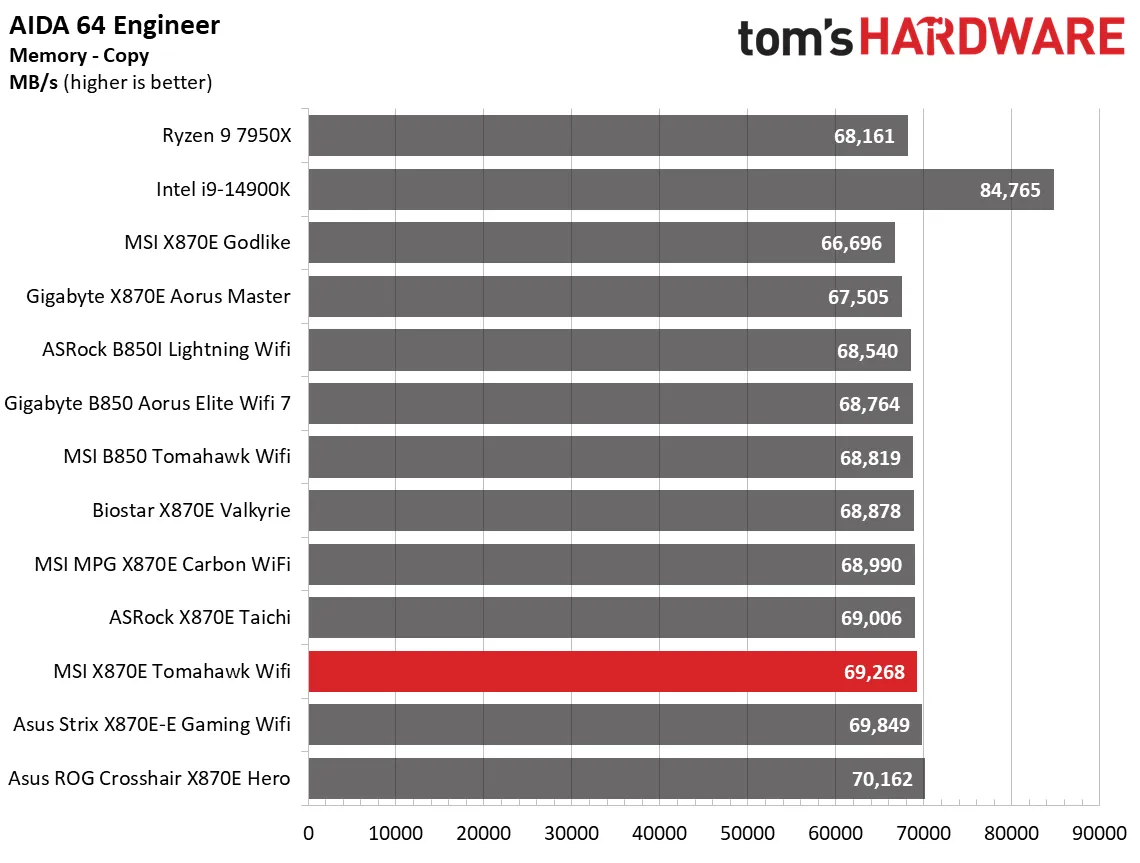

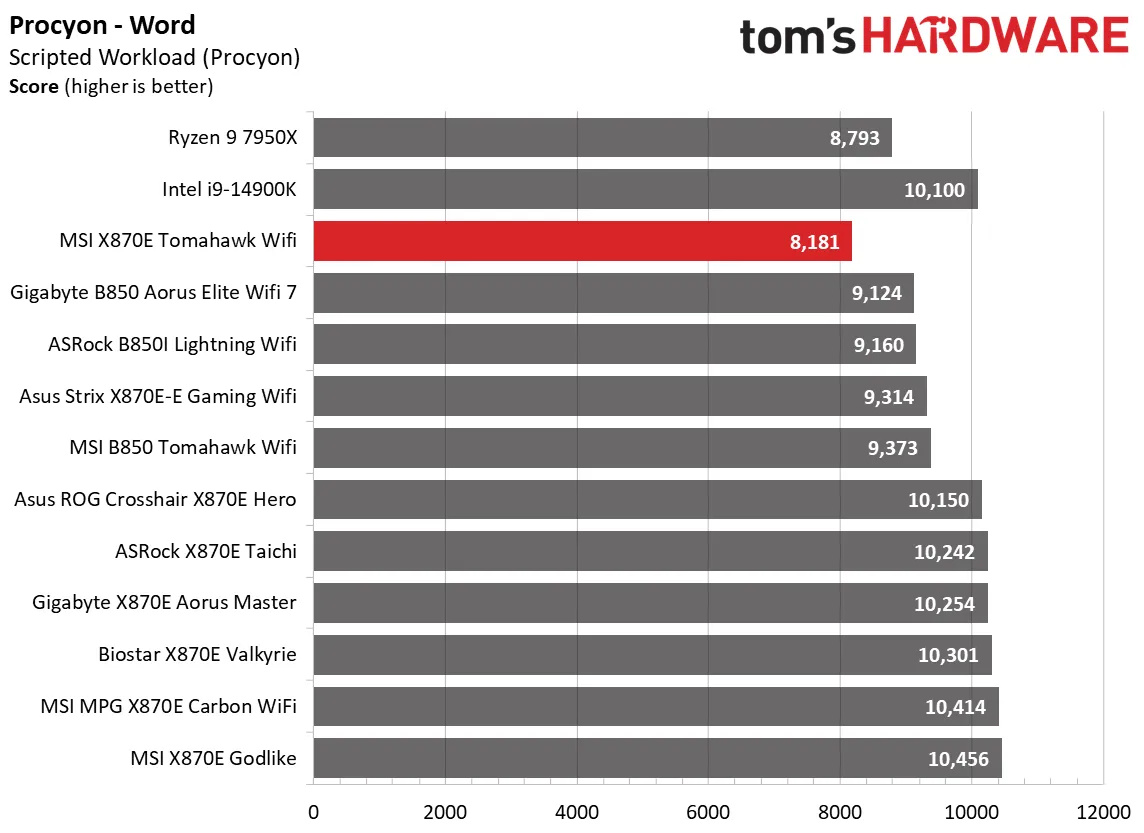

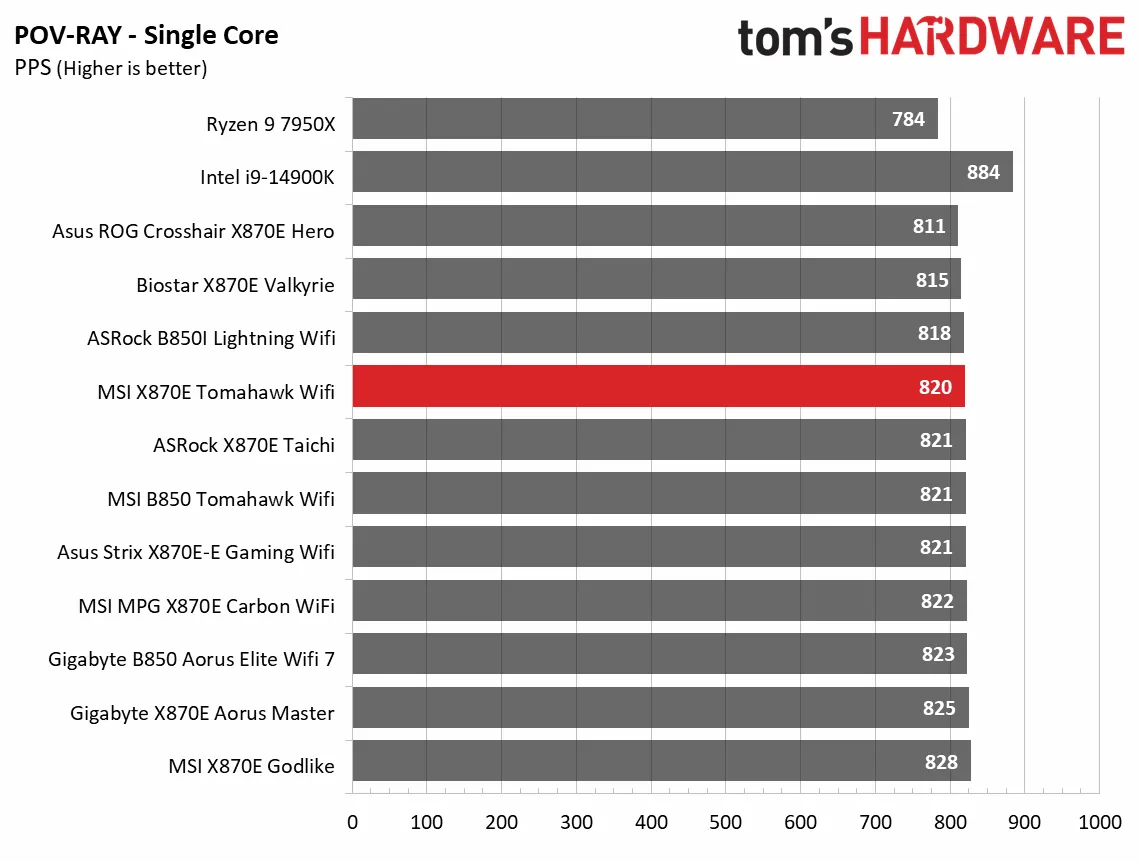

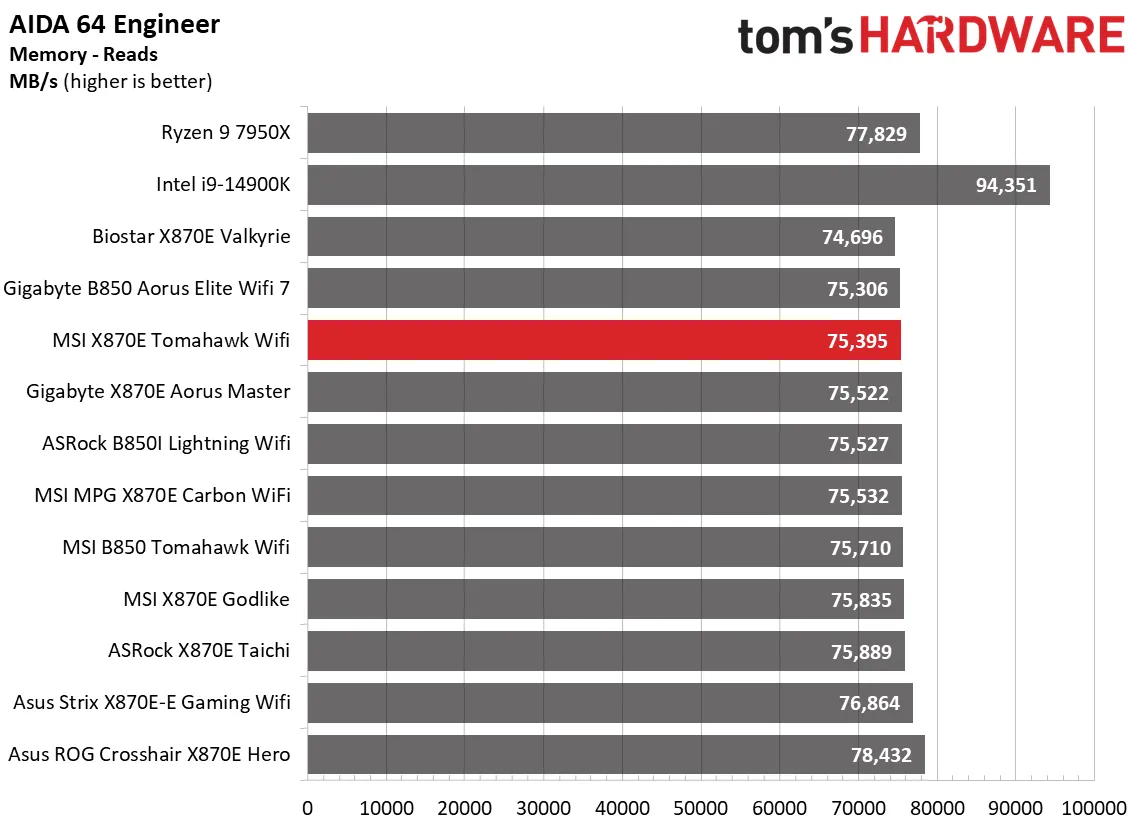

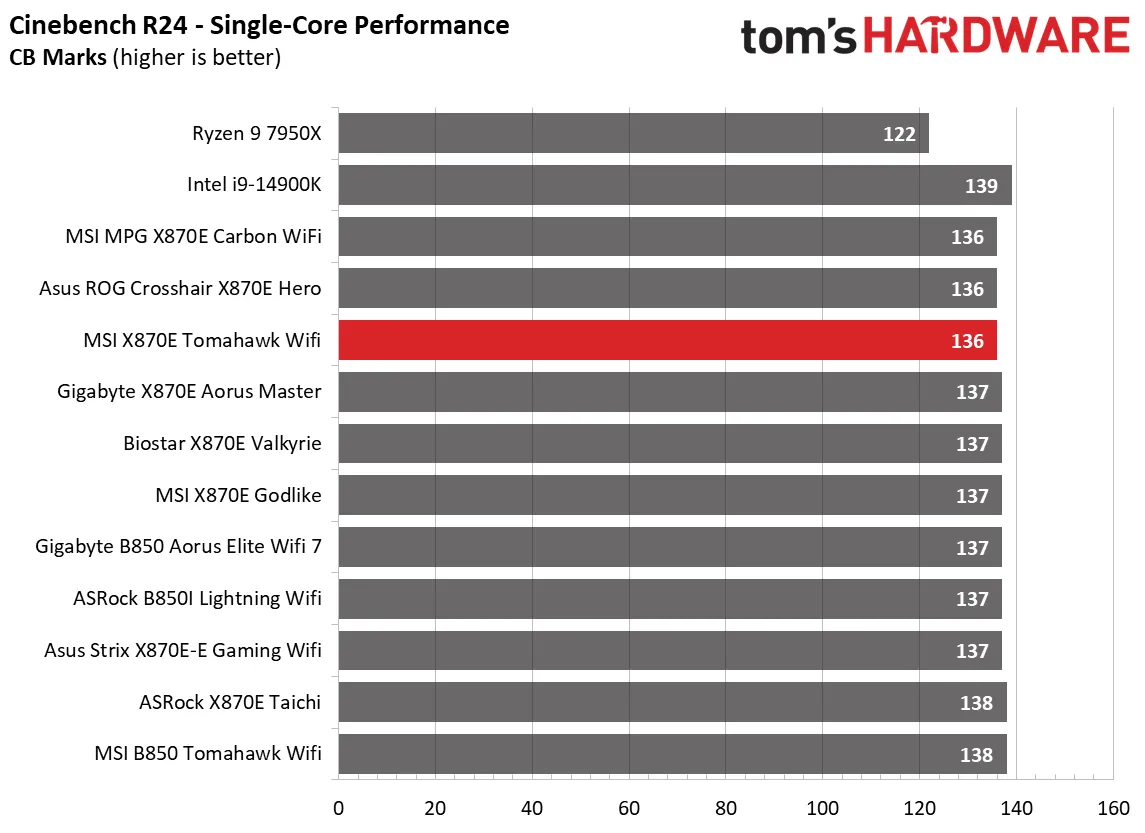

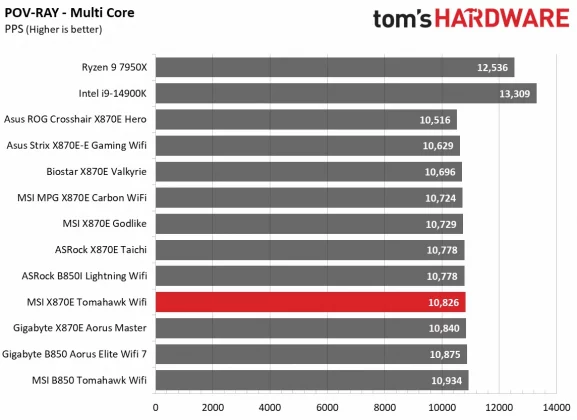

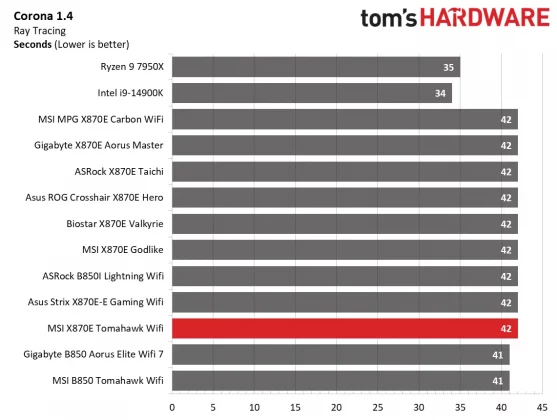

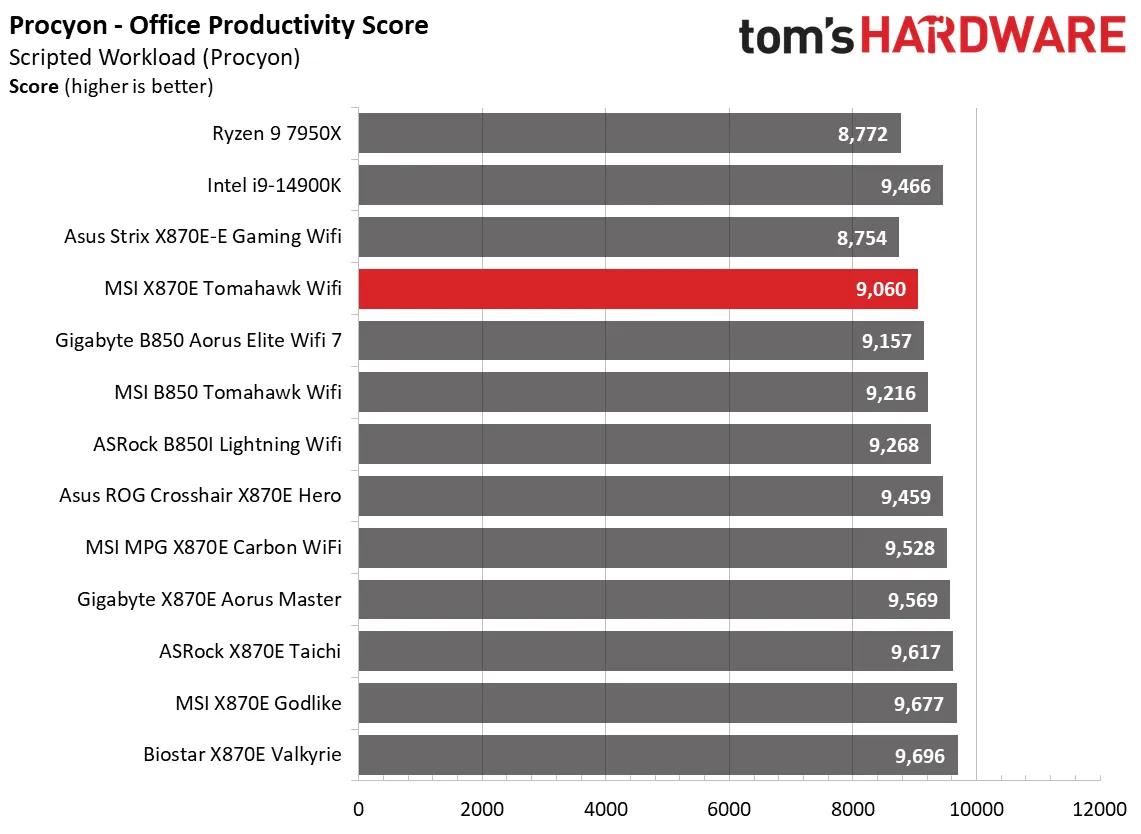

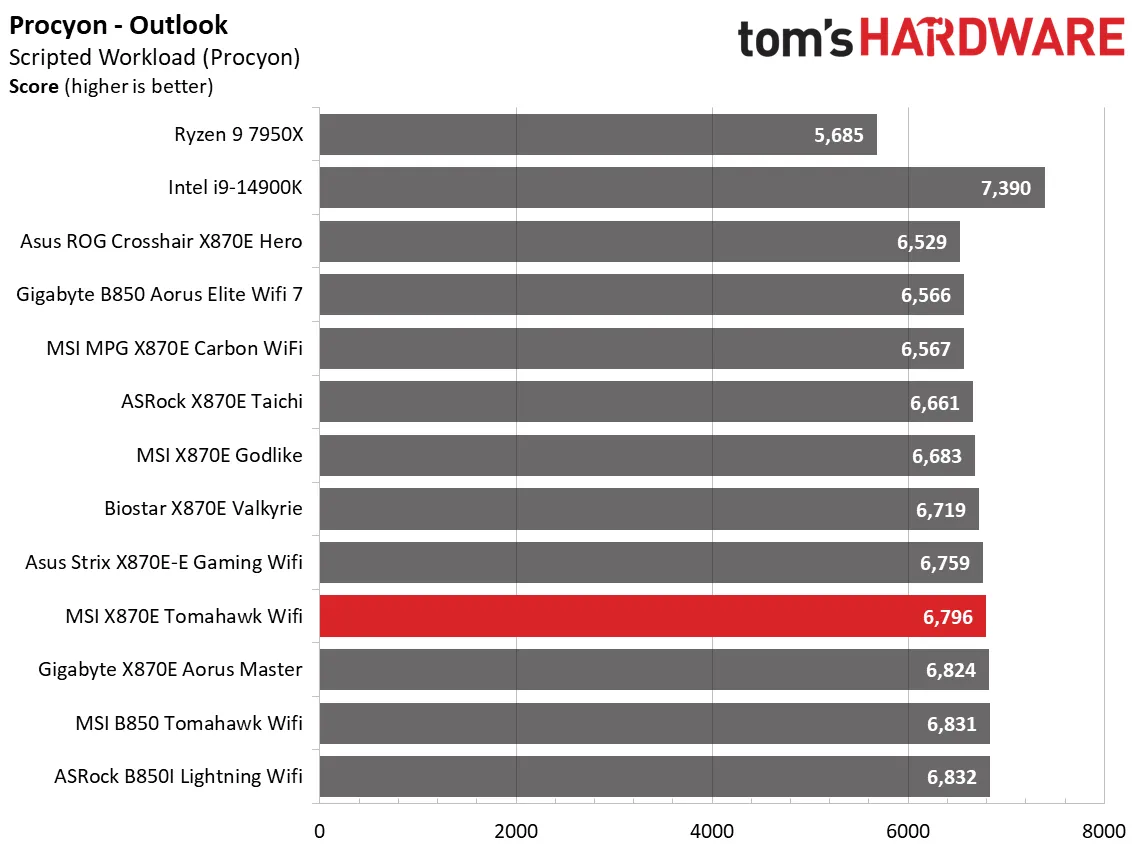

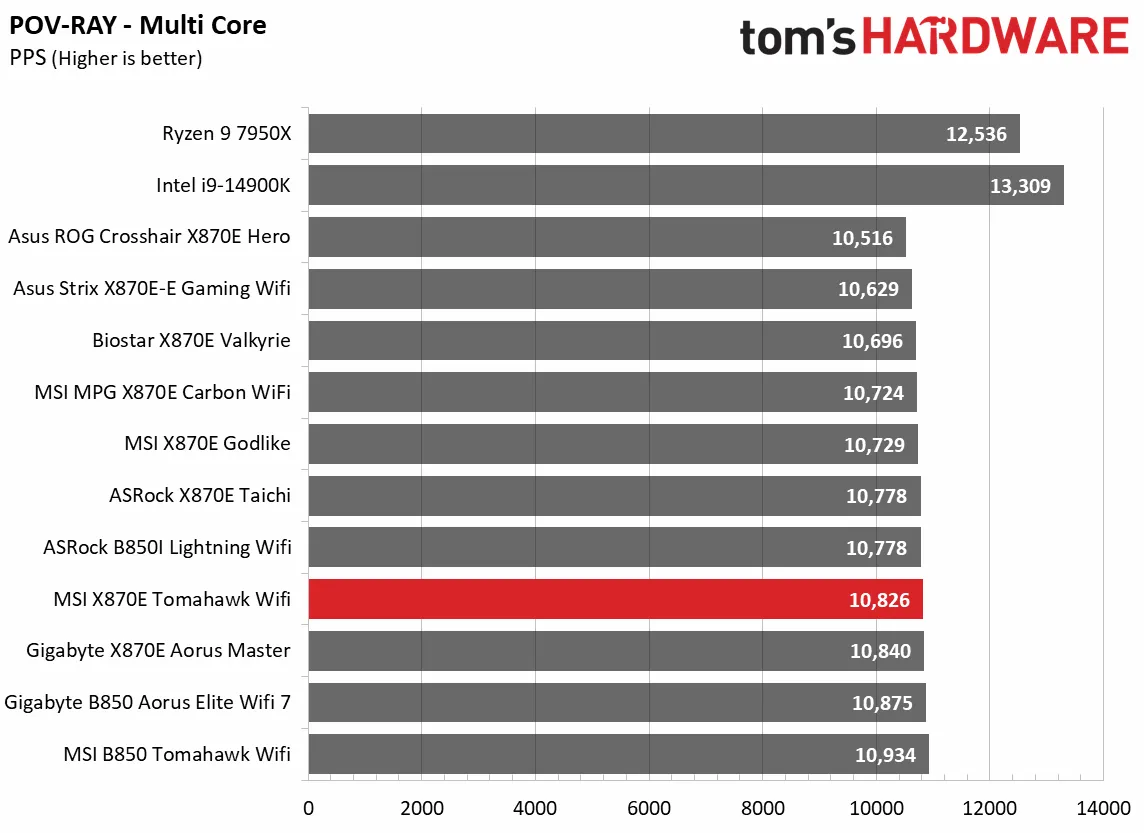

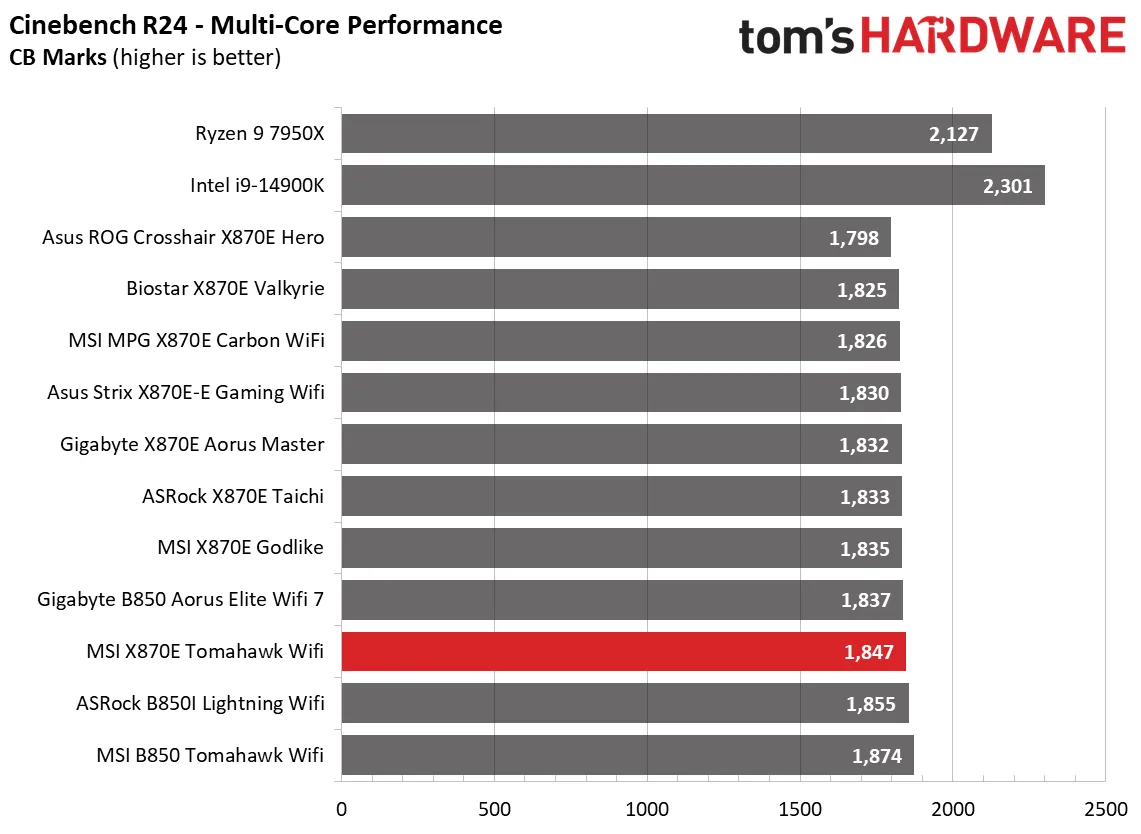

Синтетические тесты представляют собой ценный метод оценки производительности платы, поскольку ожидается, что одинаковые настройки дадут схожие результаты. Однако производители материнских плат всё ещё могут оптимизировать мощность в режиме Turbo Boost и расширенные тайминги памяти для повышения стабильности и производительности, и эти настройки могут повлиять на результаты конкретных тестов.

1 из 18

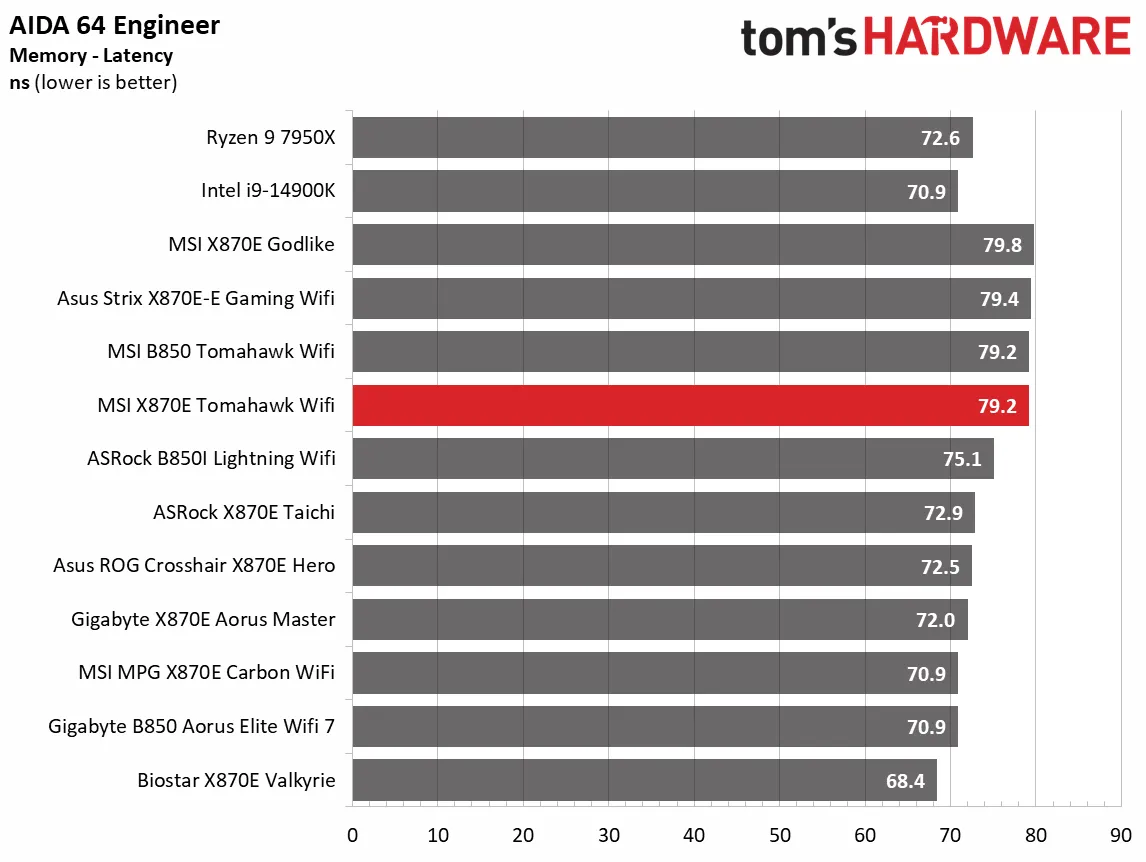

В целом, производительность на этой плате была средней. В некоторых тестах она была ниже среднего значения, в других — чуть выше среднего по сравнению с другими результатами, которые в целом были плотно сгруппированы.

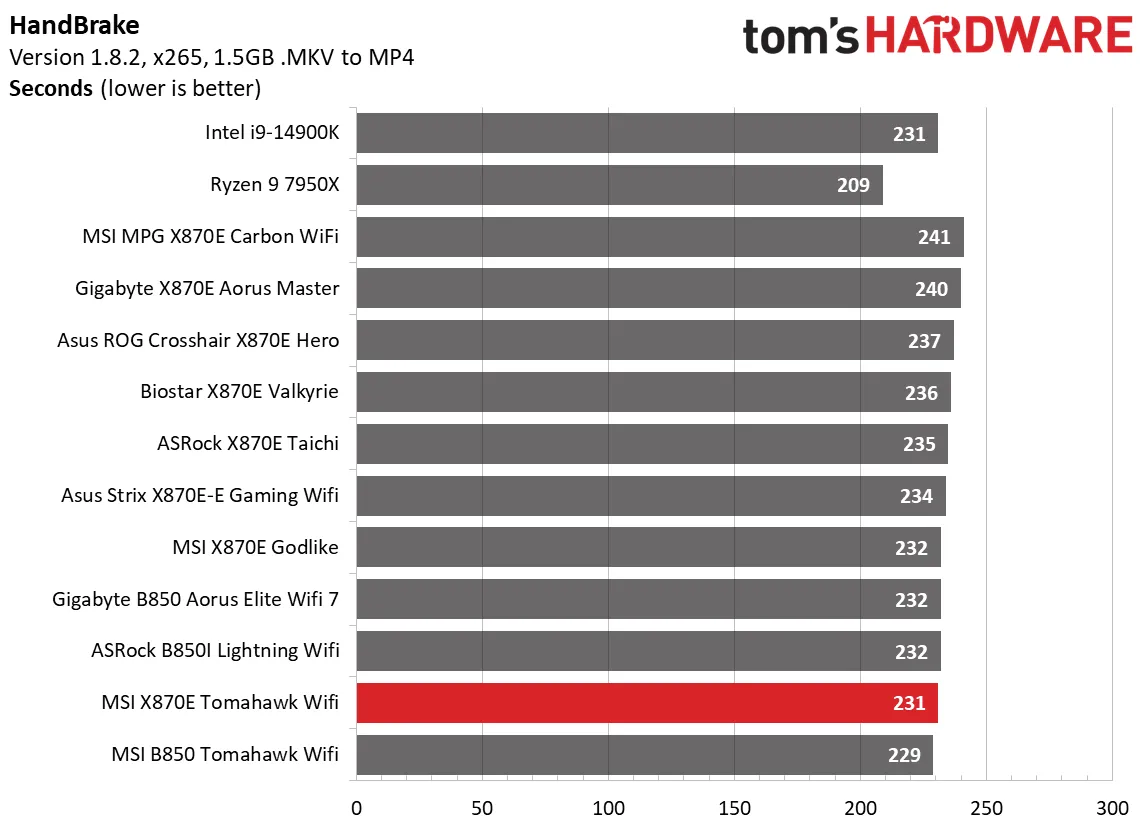

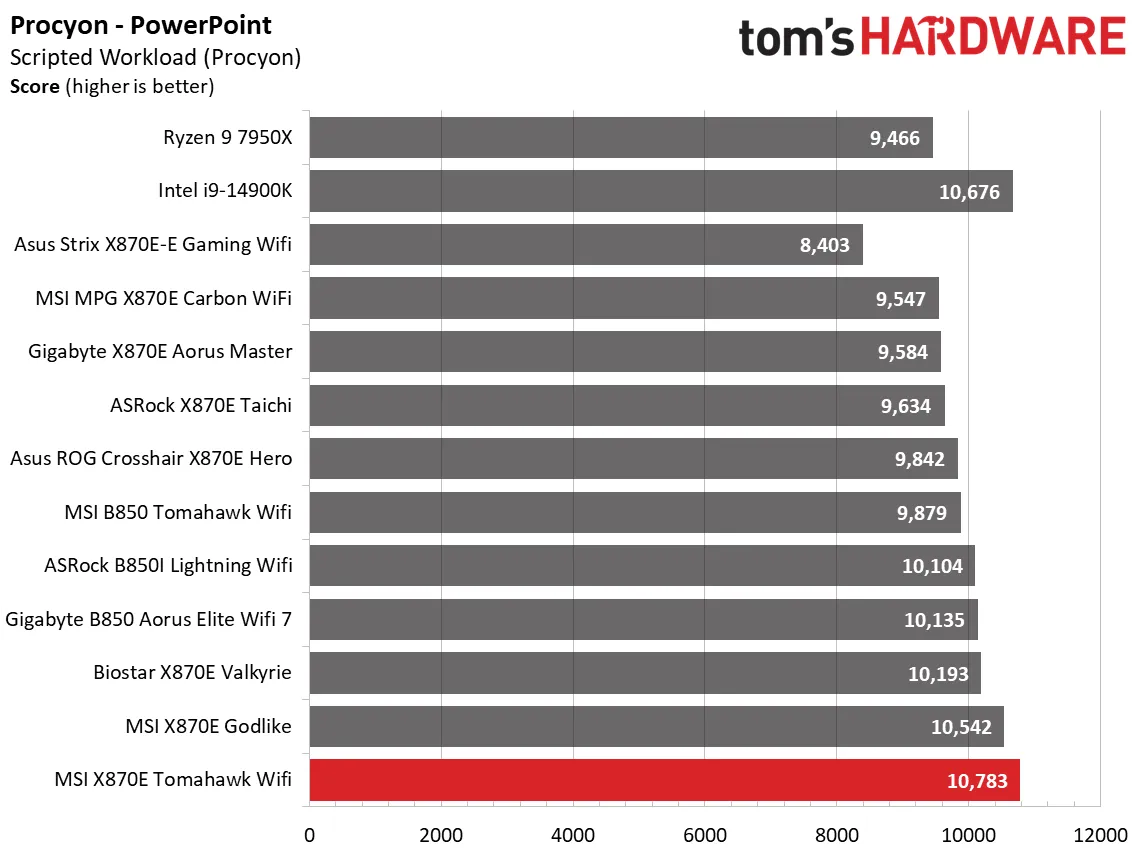

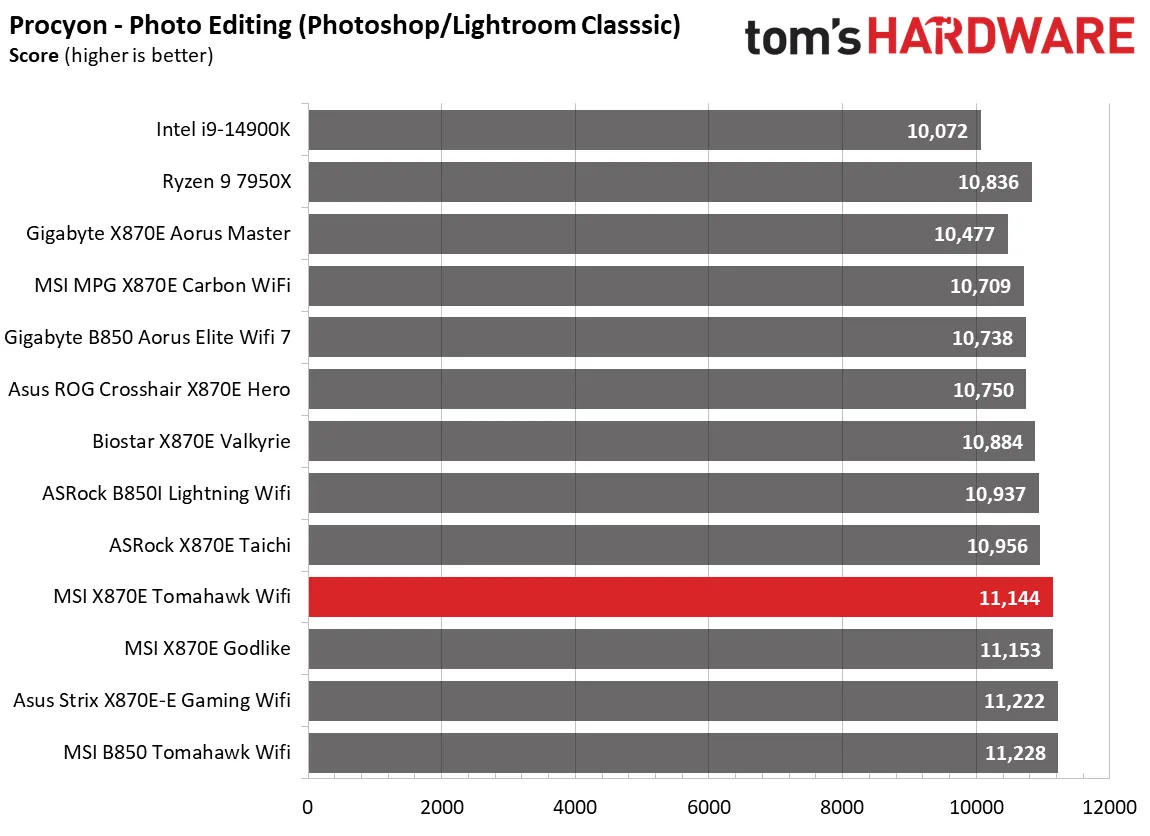

Приложения с заданным временем

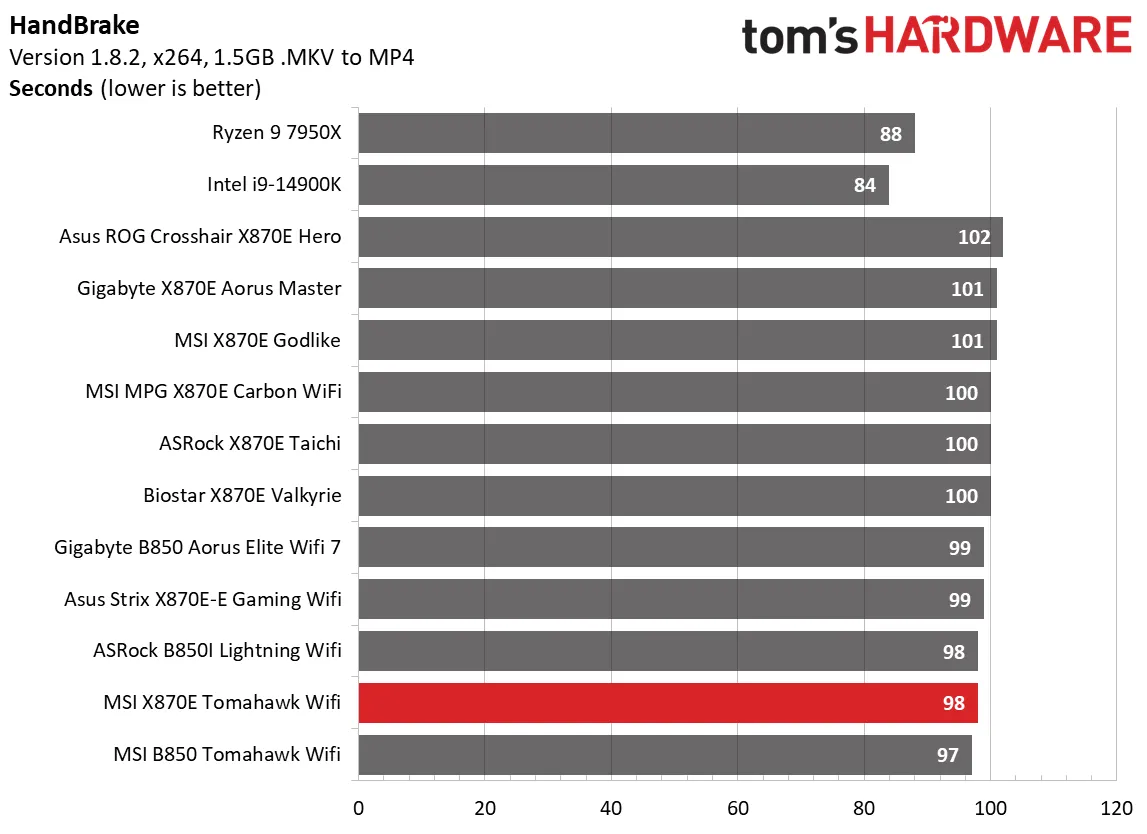

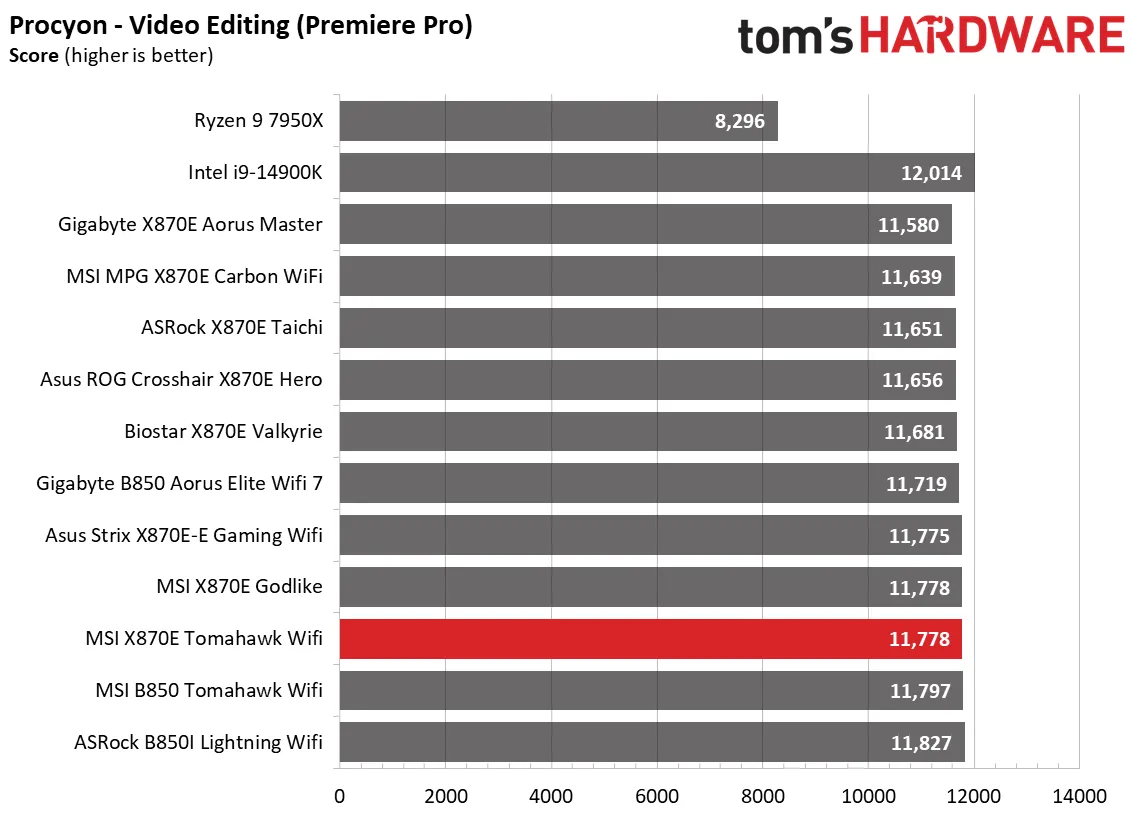

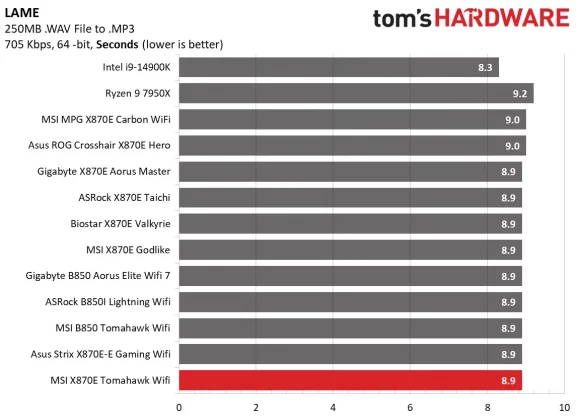

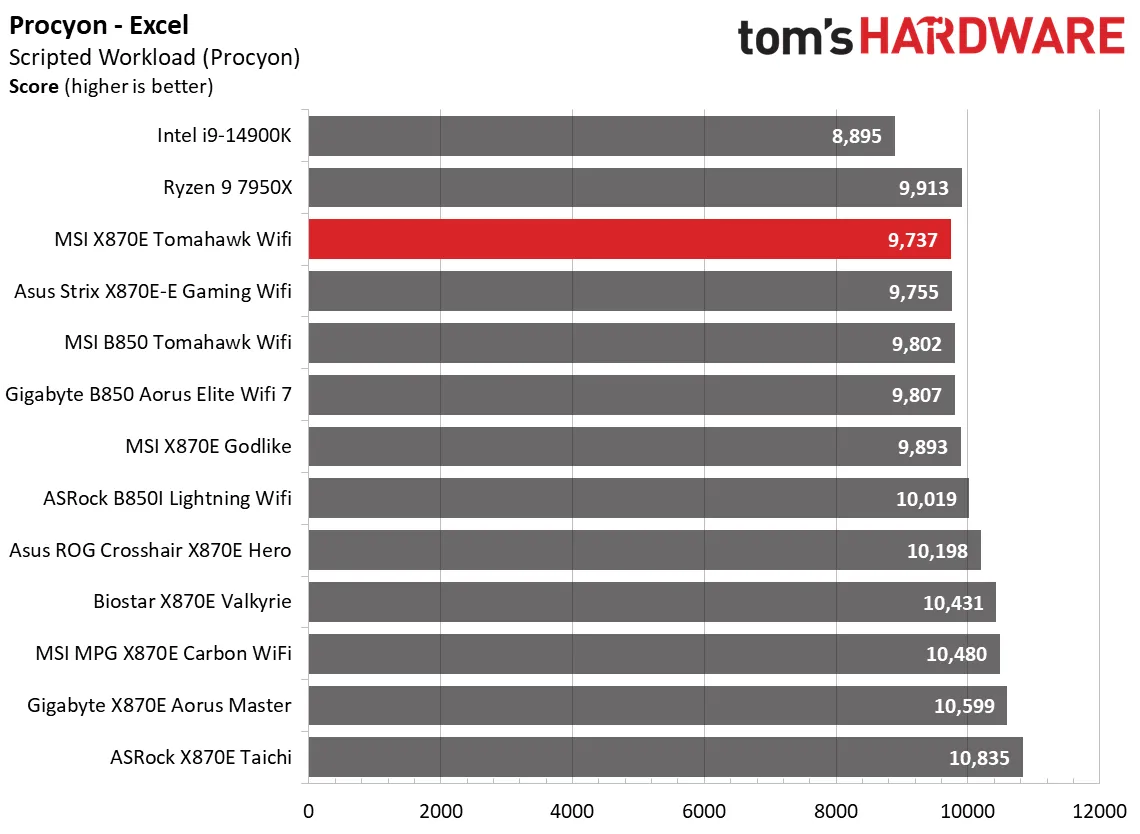

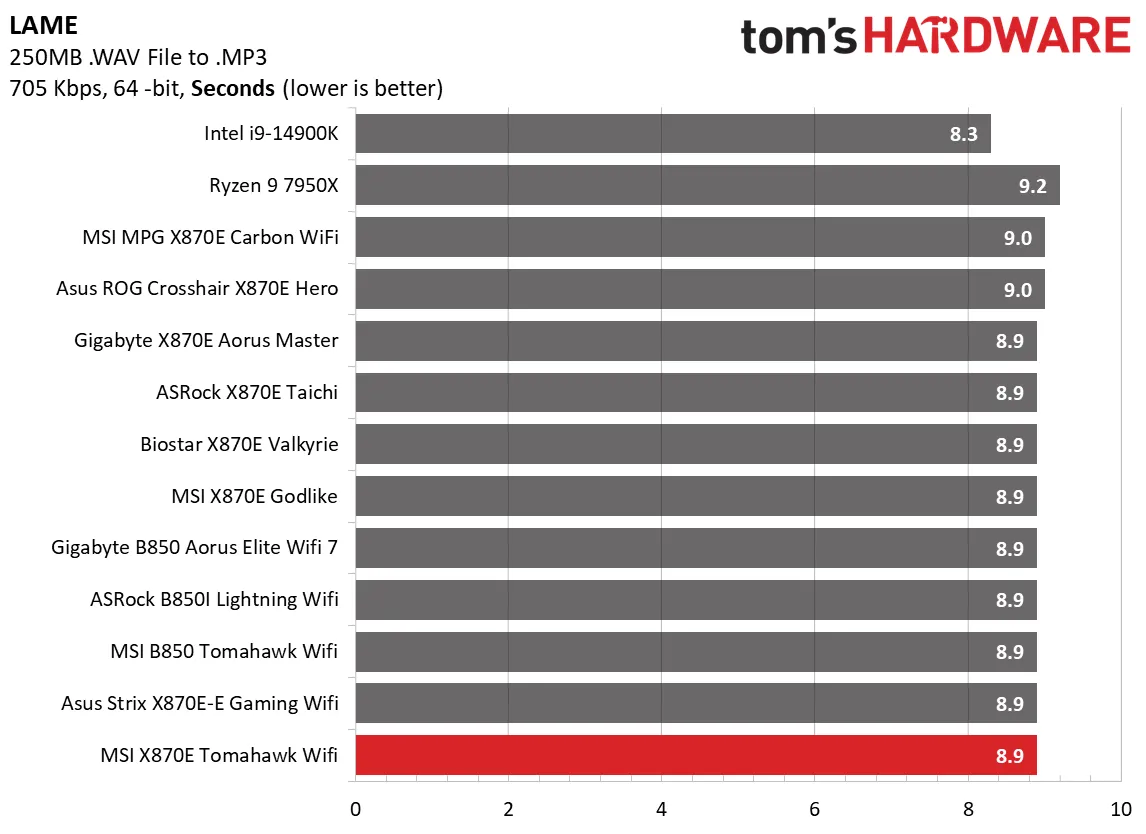

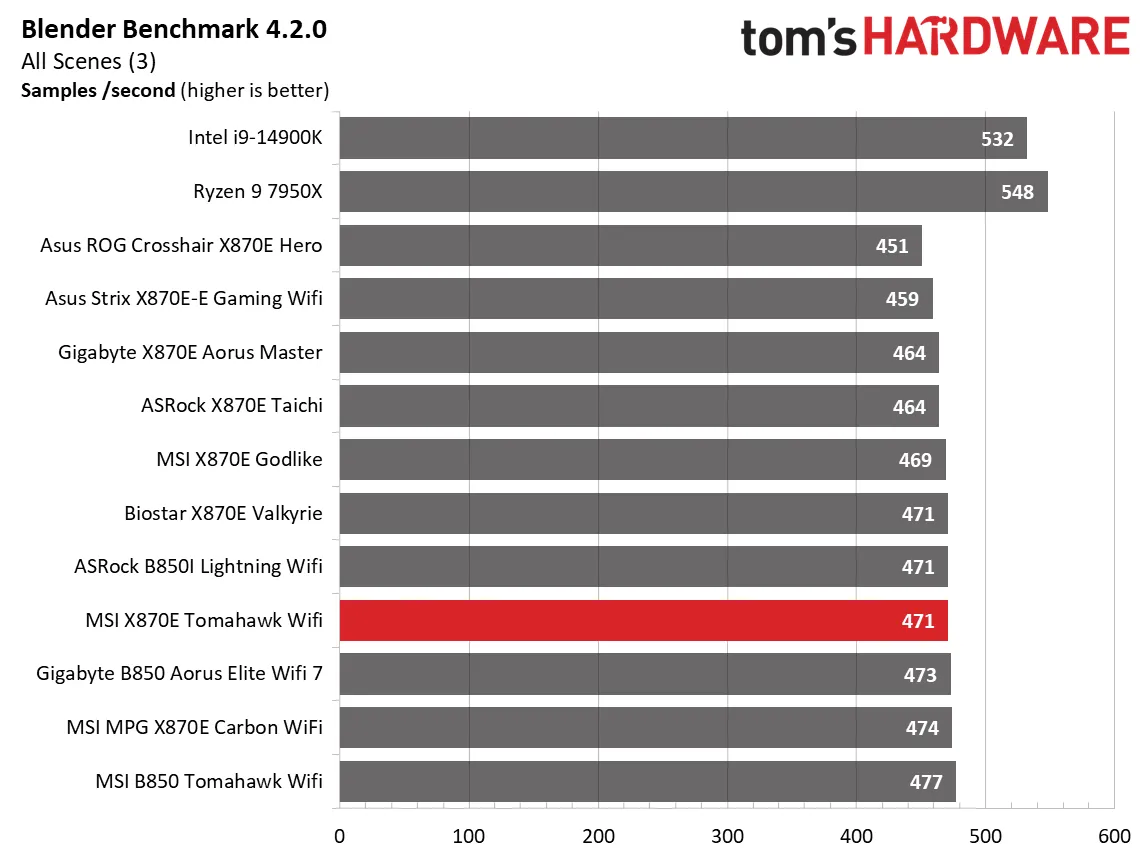

Tomahawk Wifi хорошо проявил себя в тестах на время выполнения задач, показав среднее и выше среднего время во всех трех тестах.

1 из 4

3D-игры и 3DMark

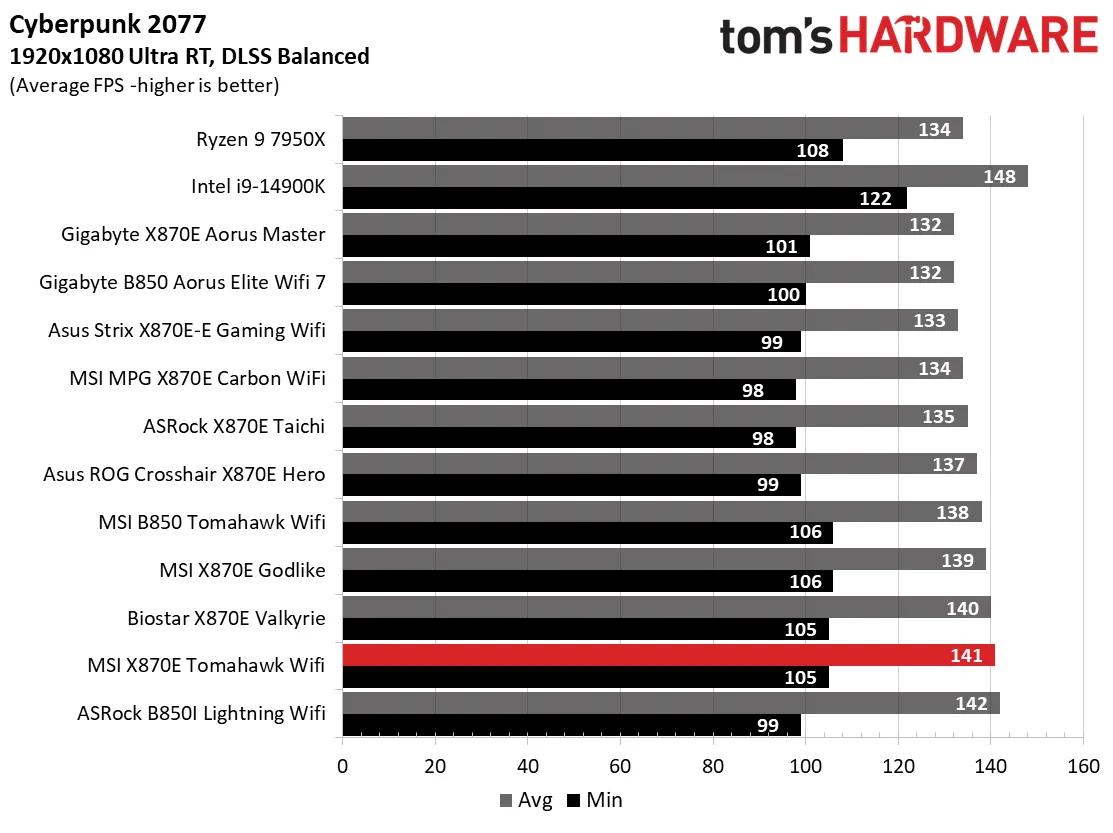

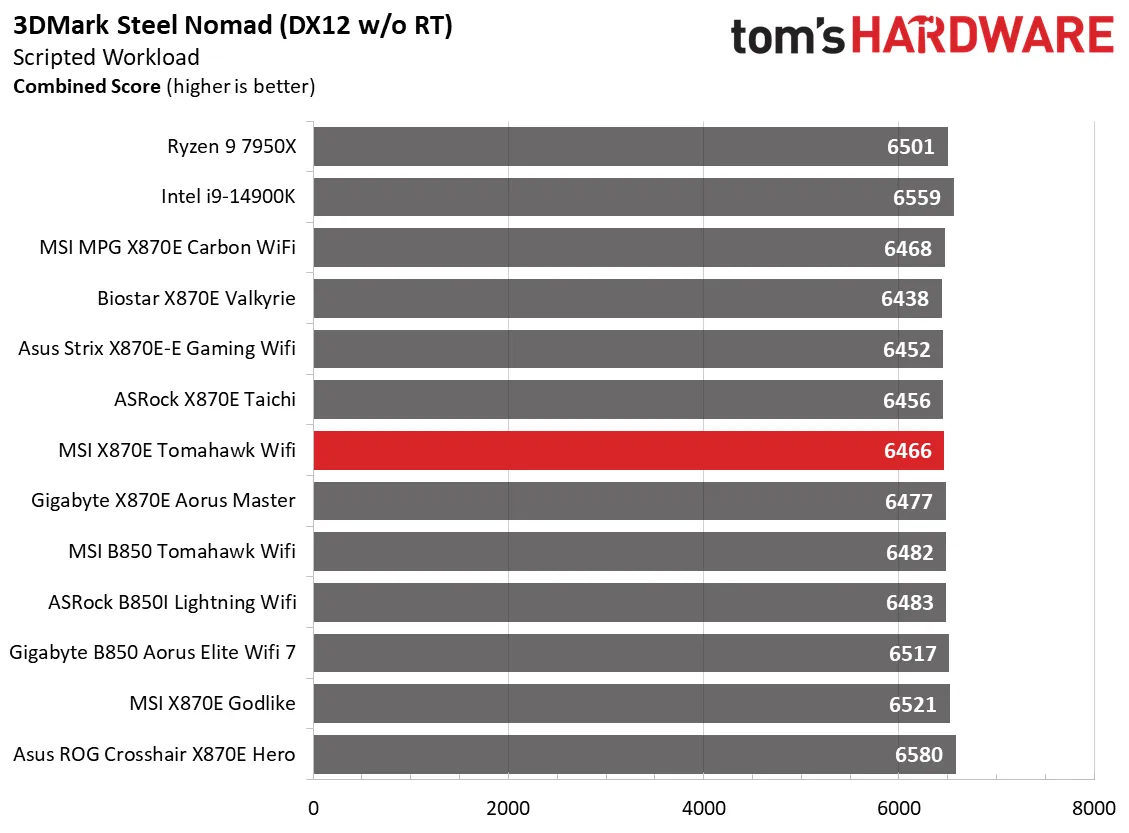

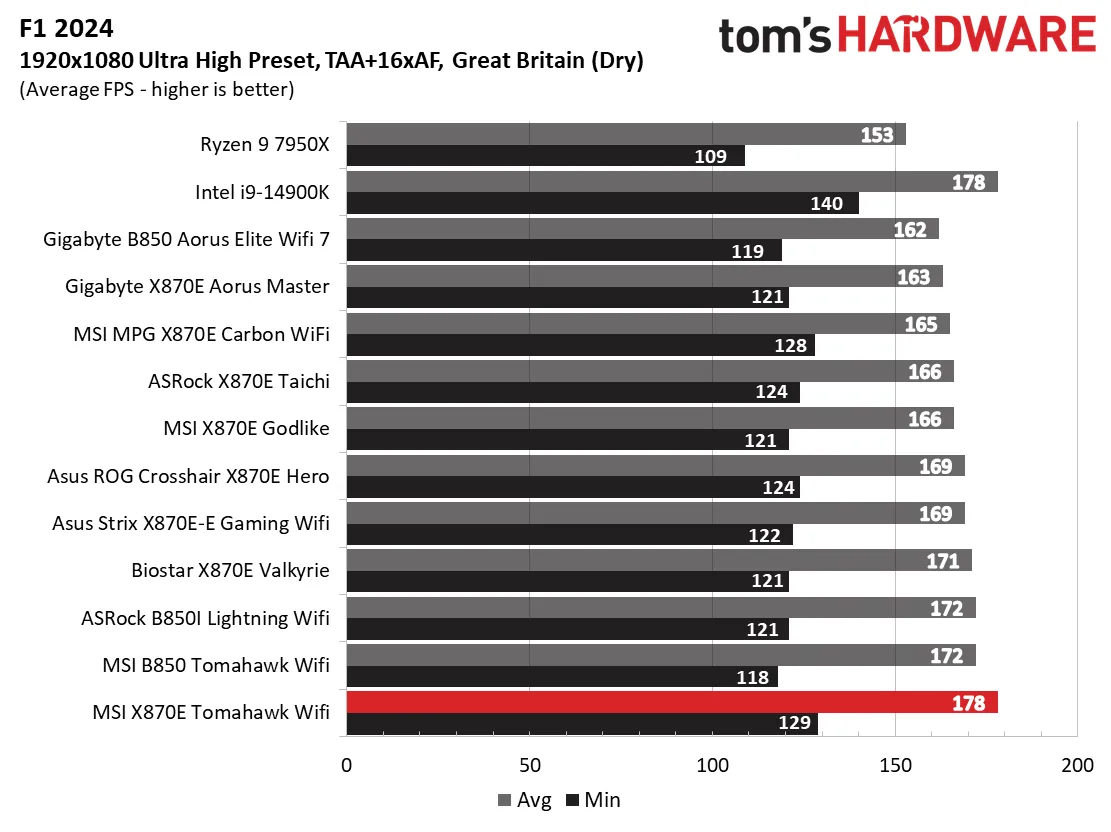

Начиная с запуска Zen 5, мы обновили наши игровые тесты. Мы сохранили гоночную игру F1 от EA и обновились до самой последней версии, F1 24. Мы также отказались от Far Cry 6 в пользу еще более популярной и визуально привлекательной Cyberpunk 2077.

Мы запускаем обе игры в разрешении 1920×1080 с использованием предустановки Ultra. Cyberpunk 2077 использует DLSS, в то время как для F1 24 мы оставили масштабирование нативного разрешения. Цель этих настроек — определить, есть ли различия в производительности при наиболее часто используемом разрешении с настройками, к которым стремится большинство людей (Ultra). Мы ожидаем, что разница между платами в этих тестах будет незначительной, и большинство результатов будет находиться в пределах погрешности.

1 из 4

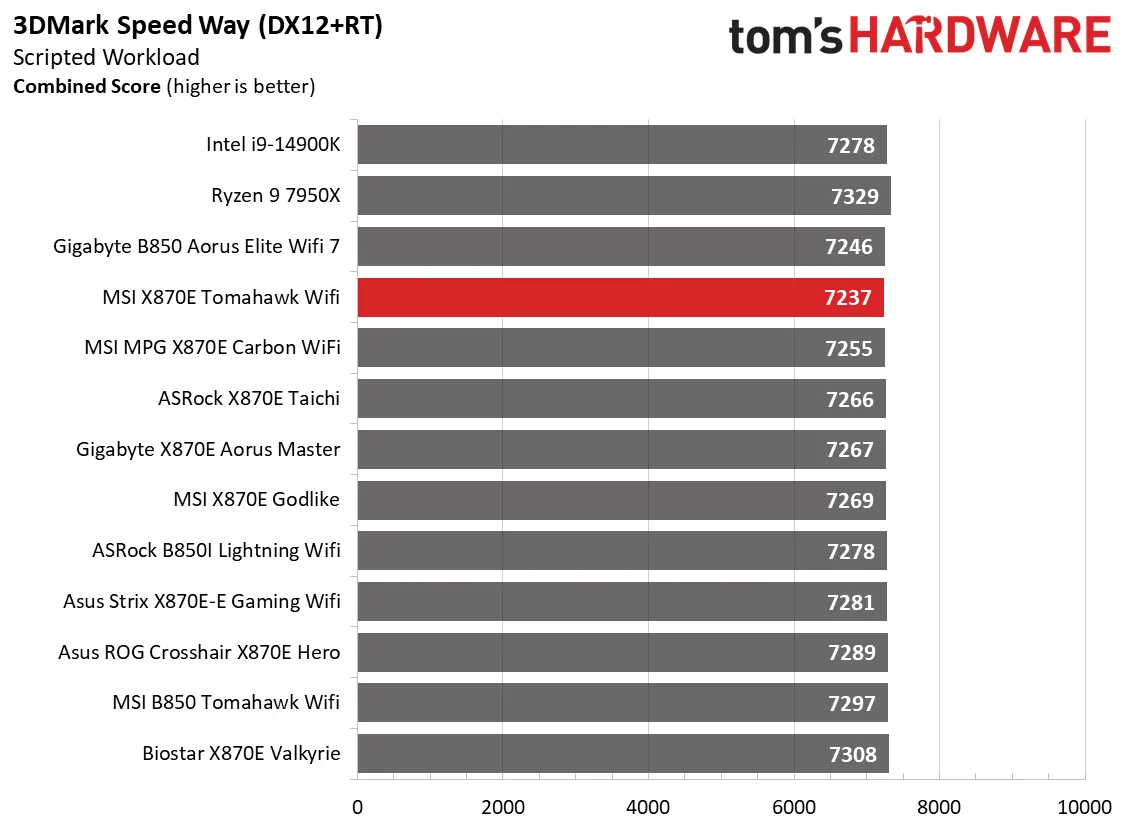

Результаты в играх были хорошими: средние баллы в тестах 3DMark и производительность выше среднего в реальных играх. Тем не менее, это более чем подходящая машина для гейминга и любых других задач. Материнская плата MSI MAG X870E Tomahawk Wifi обеспечивает солидную игровую производительность. В целом, она представляет собой высокопроизводительную платформу не только для игр, но и для широкого спектра компьютерных задач.

Разгон

За последние несколько поколений процессоров возможности разгона сужались, в то время как потенциал «из коробки» рос. Для энтузиастов это означает меньше удовольствия, но обычный потребитель получает максимум от процессора без ручной настройки. Современные материнские платы надежнее, чем когда-либо, и легко поддерживают энергоемкие флагманские процессоры.

Существует несколько способов добиться еще большей производительности: включить фиксированные настройки PBO в BIOS, вручную настроить PBO или выбрать разгон по всем ядрам. Результаты будут различаться и зависеть от охлаждения. Учитывая все вышесказанное, мы не стали разгонять процессор вручную, но проверили работу различных комплектов памяти.

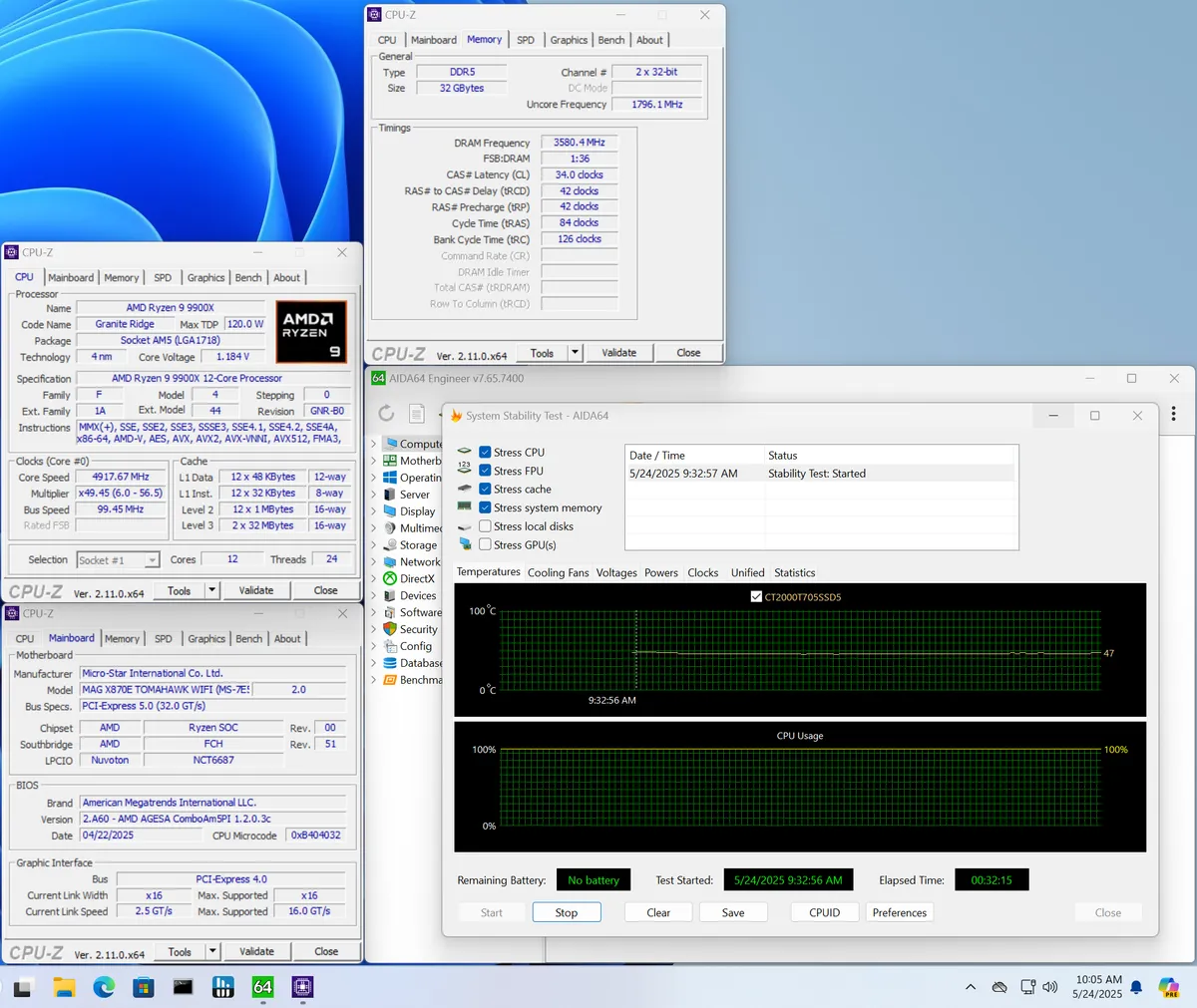

Как вы, вероятно, поняли из изображения выше, мы успешно провели наш комплект Team Group DDR5-7200 через 30-минутный стресс-тест, тогда как комплект DDR5-8000 на этот раз не справился (в отличие от тестов на Intel). Оптимальный показатель для AMD — 6000–6400 МГц при самых жёстких таймингах и соотношении 1:1; на более высоких частотах особого прироста производительности не наблюдается, за исключением тестов, требовательных к пропускной способности.

Энергопотребление и температуры VRM

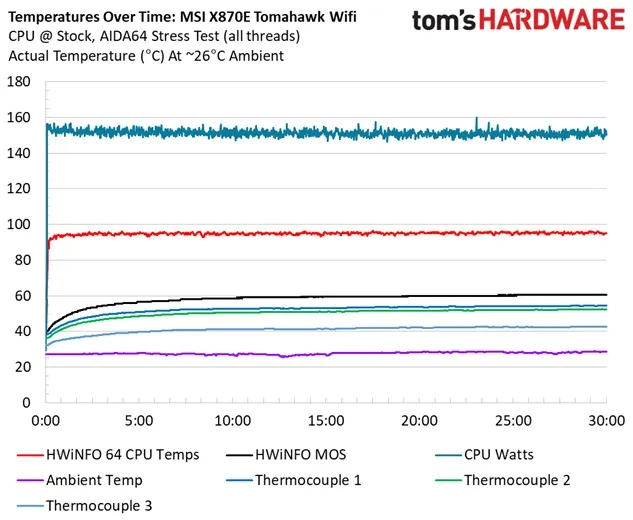

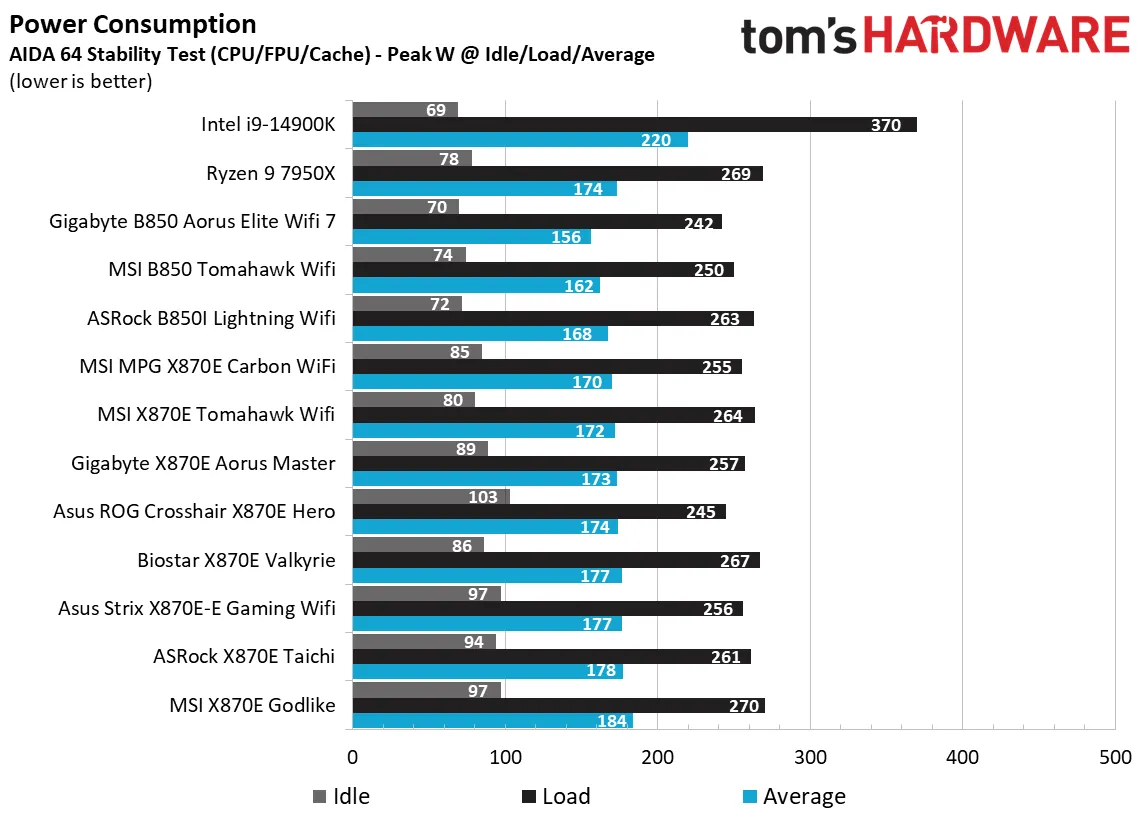

Для проверки энергопотребления мы использовали тест стабильности системы AIDA64 с включённой нагрузкой на процессор, FPU, кэш и память, фиксируя пиковое потребление. Показания мощности получены с помощью сетевого измерителя Kill-A-Watt (потребление всего ПК).

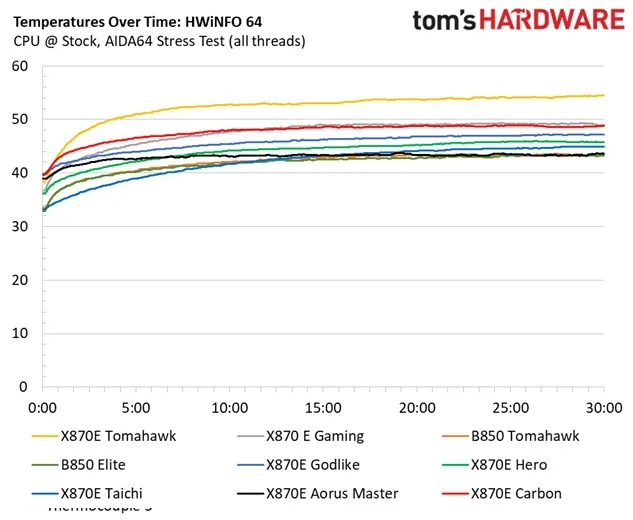

Пиковые температуры VRM-модуля X870E Tomahawk вполне соответствовали заявленным. Адекватная система питания и большие радиаторы позволили контролировать температуру, хотя плата оказалась одной из самых горячих в нашем тесте. Наш Ryzen 9 9900X достигал пиковой температуры около 55 градусов Цельсия по нашим датчикам (60 градусов по внутреннему датчику), а средняя мощность процессора составляла около 155 Вт. Это почти на 10 градусов выше, чем у B850 Tomahawk Wifi, в которой используются те же компоненты системы питания.

Итог

MSI X870E Tomahawk — надёжная универсальная материнская плата. Чуть меньше чем за $400 (31 тыс. руб.) вы получаете всё, что предлагает платформа, включая поддержку USB4, два сверхбыстрых разъёма M.2, функции EZ DIY и многое другое. Чёрный дизайн хорошо вписывается в большинство сборок, однако он не из тех, которые хочется выставлять напоказ. Производительность в целом была хорошей, особенно в наших игровых тестах.

Конкуренция в этой области очень жёсткая. Gigabyte X870E Aorus Pro и ASRock X870E Taichi Lite — достойные альтернативы с аналогичными аппаратными характеристиками и, возможно, более привлекательным внешним видом. Ближайший конкурент от Asus — X870-F Gaming, которая также предлагает схожие возможности подключения. Ни одна из них не выделялась, поэтому всё сводится к внешнему виду, цене и конфигурации.

Если вам не нужны порты 40 Гбит/с, модель B850 Tomahawk Wifi — невероятно выгодное предложение по сравнению с платами X870/X870E.

Протестированные нами платы MSI по-прежнему предлагают отличное соотношение цены и качества. Помимо комплексной аппаратной конфигурации, Click BIOS X, пожалуй, самый продвинутый и простой в использовании, предлагает ИИ-разгон и другие удобные функции. Функции EZ DIY входят в число лучших на рынке. X870E Tomahawk Wifi — это полноценная материнская плата по разумной цене. Просто убедитесь, что она вам подходит, или рассмотрите вариант с B850 подешевле.
