Оптические муфты в ВОЛС: предназначение, виды и особенности

Муфты оптических кабелей играют важную роль в установке и обслуживании современных волоконно-оптических линий связи (ВОЛС).

14.05.2024
09:00
Комментировать0

Муфта для оптического кабеля является соединительным элементом оптоволоконных кабелей при прокладке их в тоннелях, коллекторах, грунте, каналах кабельной канализации, на опорах линий электропередач. Она надежно фиксирует проводку в прочных зажимах.

Муфты оптических кабелей играют важную роль в установке и обслуживании современных волоконно-оптических линий связи (ВОЛС). Когда волоконные кабели прокладываются в уличных условиях, они подвергаются негативному воздействию внешних факторов, которые могут повлиять на оптическое волокно.

Оптические муфты выполняют две основные функции:

  1. защиту оптических волокон от окружающей среды;
  2. герметизацию соединений между кабелем разной длины.

Муфты оптических кабелей выполняют не только эти функции. Они также используются для коммутации, позволяя подключать любое количество волокон для соединения с другим специальным оборудованием. С их помощью выполняют фиксацию любого типа оптических кабелей.

Для обеспечения высокого качества связи необходимо выбрать подходящий тип оптической муфты в зависимости от типа и конструкции используемого кабеля для прокладки сети. Исходя из требований проекта, она может быть соединительного или разветвительного типа.

Также в зависимости от условий проекта выбирается конкретный вид. Например, определяется, какие провода будут выходить из муфты для заземления, соединения брони и элементов, обеспечивающих защиту от грозы. Все эти факторы учитываются при выборе подходящей муфты для реализации конкретного проекта.

Функции, выполняемые муфтами

Такие вспомогательные элементы выполняют важную функцию – защищают неразъемные стыки соединенного при помощи сварки оптоволокна. Его защита требуется от возможных механических повреждений и воздействия внешних агрессивных факторов – морозы, знойная жара, ливневые дожди, химия, ультрафиолетовое излучение.

Технология фиксации отрезков коммутационных шнуров в муфте сохраняет целостность кабелей во время монтажных работ и при их эксплуатации. Благодаря оптическим муфтам рабочие проводят разветвление оптоволокна с целью создания локальных магистральных оптоволоконных трактов.

Оптические муфты в ВОЛС: предназначение, виды и особенности фото

Конструкционные особенности

Наличие разных моделей оптических муфт облегчает и упрощает решение различных задач. Благодаря им рабочие создают удобные типы инфраструктурные сети для передачи данных и систем связи.

Особенность – технология изготовления. Изделия выглядят в виде герметичных боксов, в производстве которых используется полимер. Муфта снабжена пустотелыми штуцерами для вывода кабелей. Внутри изделия находятся сплайс-кассеты для укладки на них сварных оптоволоконных участков.

Если оптоволокно закрепляется в корпусе зажимами, то силовые элементы фиксируются хомутами. Оптические кабели в гильзах КДЗС рабочие укладывают в ячейки сплайс-кассет, а затем закрепляют защелками. Надежную герметизацию оптических муфт обеспечивают термоусадочные трубки и силиконовые прокладки. После сварки оптоволоконных концов рабочие надевают на муфту крышку и герметизируют.

Оптические муфты в ВОЛС: предназначение, виды и особенности фото

Существует два типа технологий герметизации:

  • горячий метод. В данной технологии используется термическая обработка корпуса муфты. При нагревании крышка расширяется, надевается на корпус, а при остывании сужается и плотно охватывает сам корпус и входящие оптические кабели;
  • холодный метод. В данной технологии герметизации используются защелки, болтовые соединения, зажимы, клей.

В некоторых вариантах при герметизации крышки с корпусом используют оба варианта герметизации. Все зависит от сложности проекта и места прокладки трассы с оптоволокном.

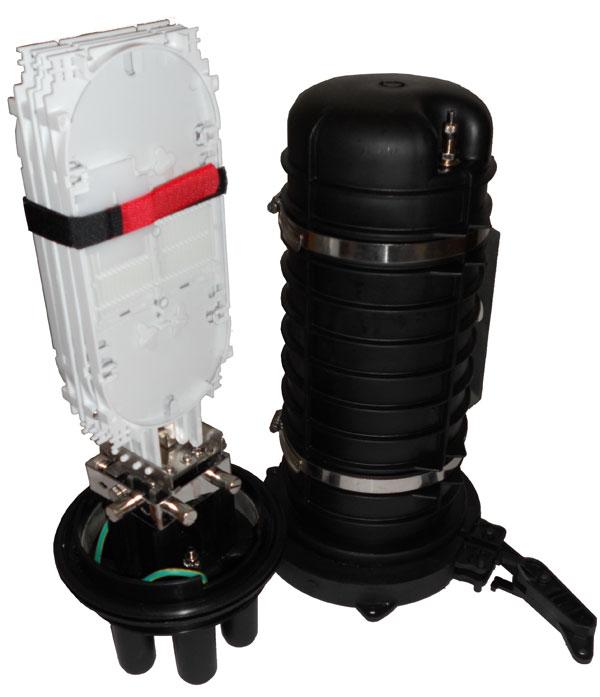

Оптические муфты делятся по категориям с разным функционалом с целью оптимизации конкретных задач, касающихся прокладки волоконно-оптических трактов. Привлекает внимание тупиковая модель. Ее характерной особенностью является оригинальное конструктивное исполнение. Это цилиндрический корпус и многоразовая съемная крышка. Удобство монтажа можно объяснить тем, что все кабельные выводы находятся на одной стороне.

Особенности:

  • возможность вывода любого количества волоконных жил без разрыва кабеля;
  • уникальная система механического крепления;
  • отсутствие изгибов при монтаже;
  • простой доступ без использования инструментов.

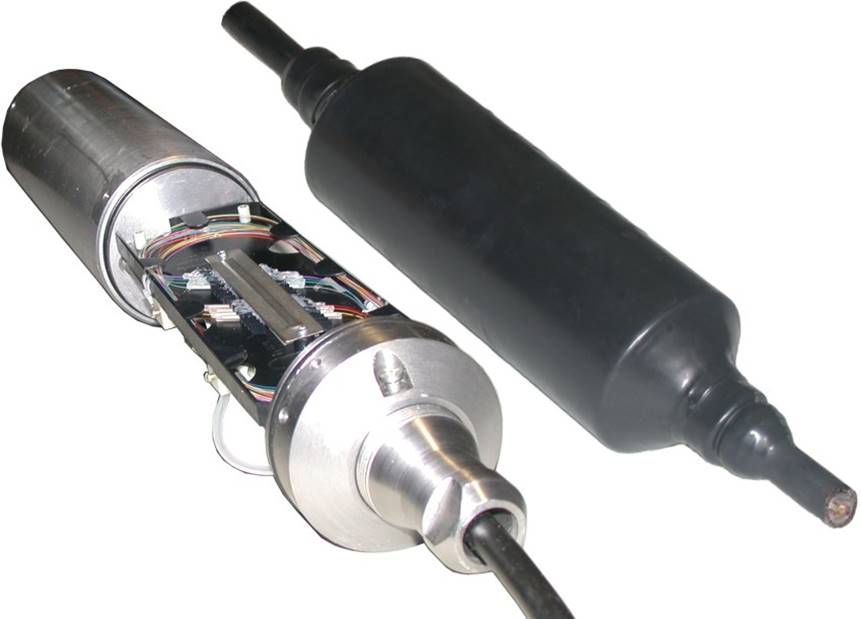

Следующие модели – проходные. Здесь все так же, как и в других изделиях, кроме прохода оптических волокон без разрезания, но с использованием транзитной петли. Кабельные выводы находятся с каждой стороны изделия. Здесь предусмотрена коммутация шести оптоволоконных кабелей и транзита любого количества волокон. Проходные модели используют в прокладке подземных коммуникаций и создании воздушных сетей.

Оптические муфты в ВОЛС: предназначение, виды и особенности фото

Также популярны универсальные модели. В них сочетаются возможности тупиковых устройств и проходных моделей. Внешний вид универсальной муфты напоминает конструкцию тупикового изделия.

Перечень завершают кросс-муфты, используемые на объектах любого назначения. Они играют функцию муфты или кросса отдельно.

Особенности кросс-муфт:

  • высокие показатели устойчивости к влаге и химическим воздействиям;
  • возможность крепления к вертикальному основанию;
  • широкий температурный диапазон;

К преимуществам такой модели относят простую установку и легкое обслуживание.
