Легендарный процессор Intel i8008 показали как никогда раньше: 216 фото под микроскопом

Один коллекционер процессоров, известный под ником CPU Duke, решил поднять своё хобби на новый уровень и поделился с миром фантастически детализированными снимками легендарного Intel 8008. Этот энтузиаст не на шутку увлёкся микроскопией чипов и за последние дни сотворил настоящее чудо: он склеил воедино 216 отдельных микроснимков, чтобы получить один, но зато невероятно подробный портрет кристалла i8008.

В обсуждении на форуме CPU Duke рассказал, что этот раритетный чип из начала 1970-х ему любезно предоставил компьютерный музей Enter Technikwelt. Похоже, музейщики и сами были не прочь взглянуть на своего «старичка» под микроскопом и попросили сделать несколько крутых снимков. Что ж, просьбу явно перевыполнили.

Видео от DGL.RU

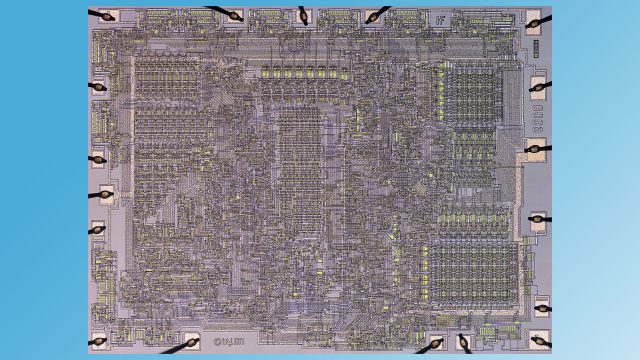

Заглянем в самое сердце истории! Перед нами 8008 — это первый 8-битный процессор от Intel. Чтобы создать этот невероятный снимок, я объединил 216 отдельных микроскопических изображений. В результате получилось настоящее полотно, которое показывает кристалл 1971 года во всех деталях. Просто фантастическая работа!

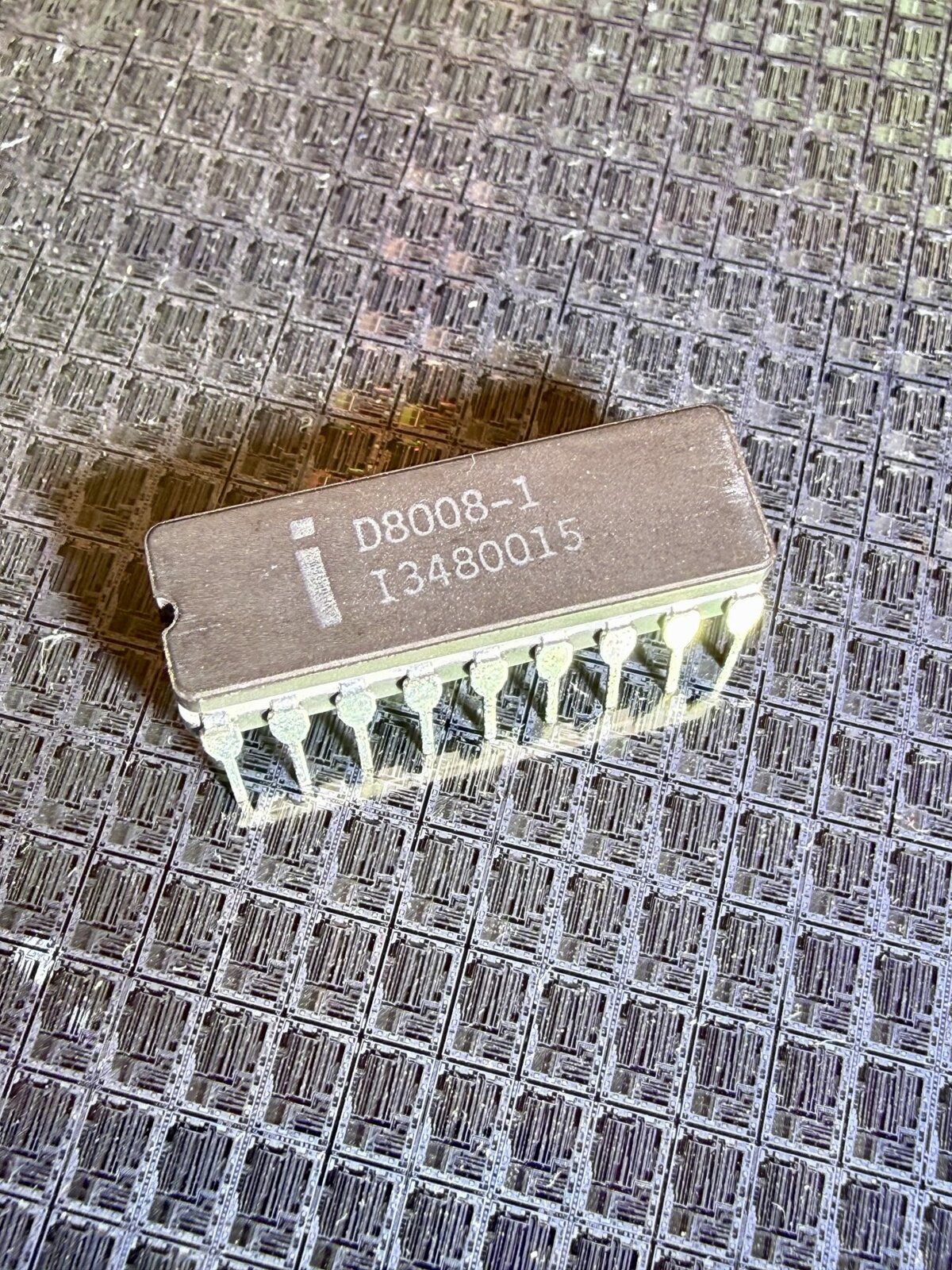

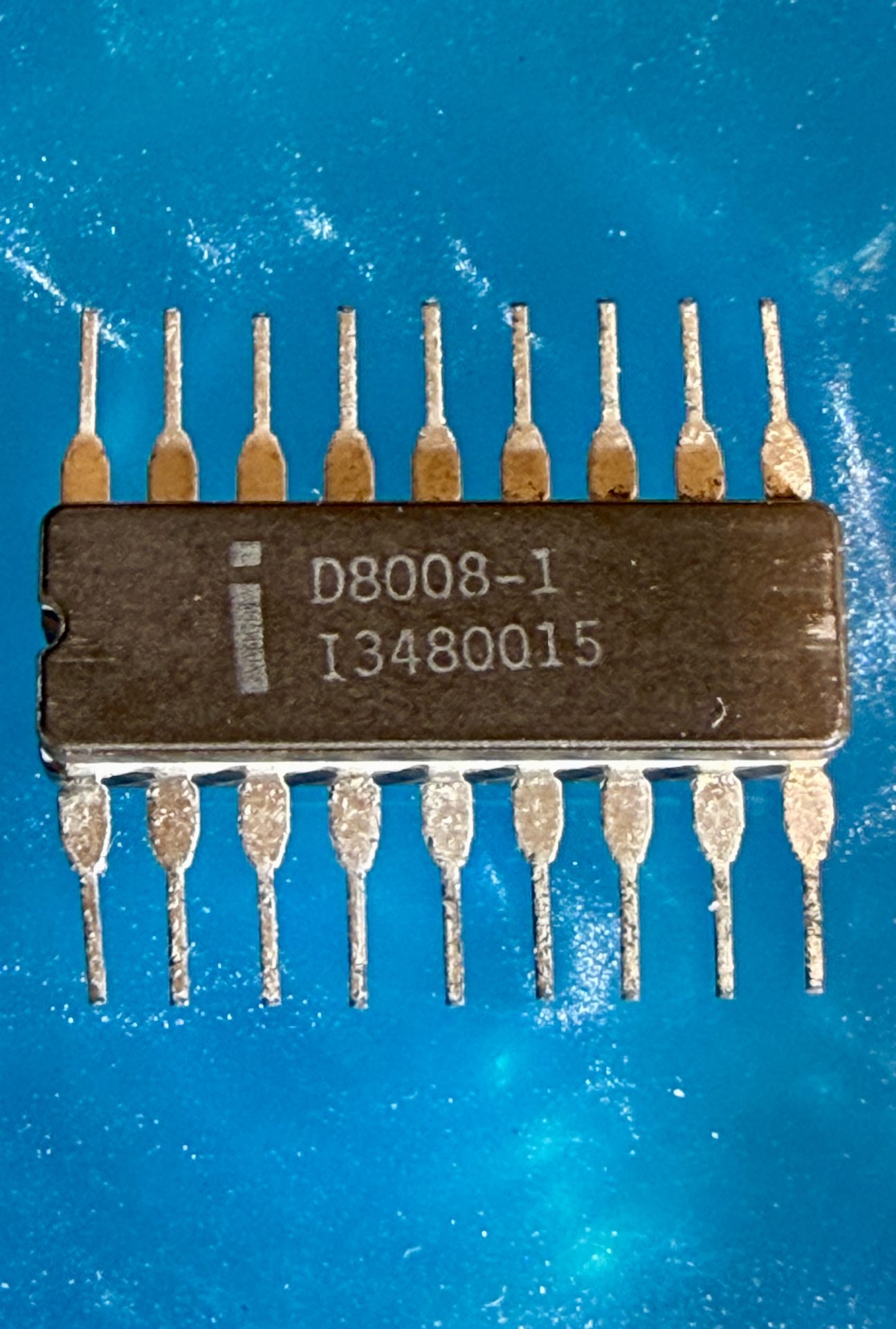

История технологий оживает благодаря энтузиастам! Это первый 8-битный микропроцессор от Intel. на этой неделе я наконец поработал с уникальным экспонатом. Его любезно предоставил компьютерный музей ENTER Technikwelt из Швейцарии. Музей попросил сделать детальные снимки кристалла знаменитого INTEL i8008 1972 года. Этот чип в свое время создали по 10-микронному техпроцессу PMOS.

От CPU Duke (@duke_cpu)

Важность Intel 8008

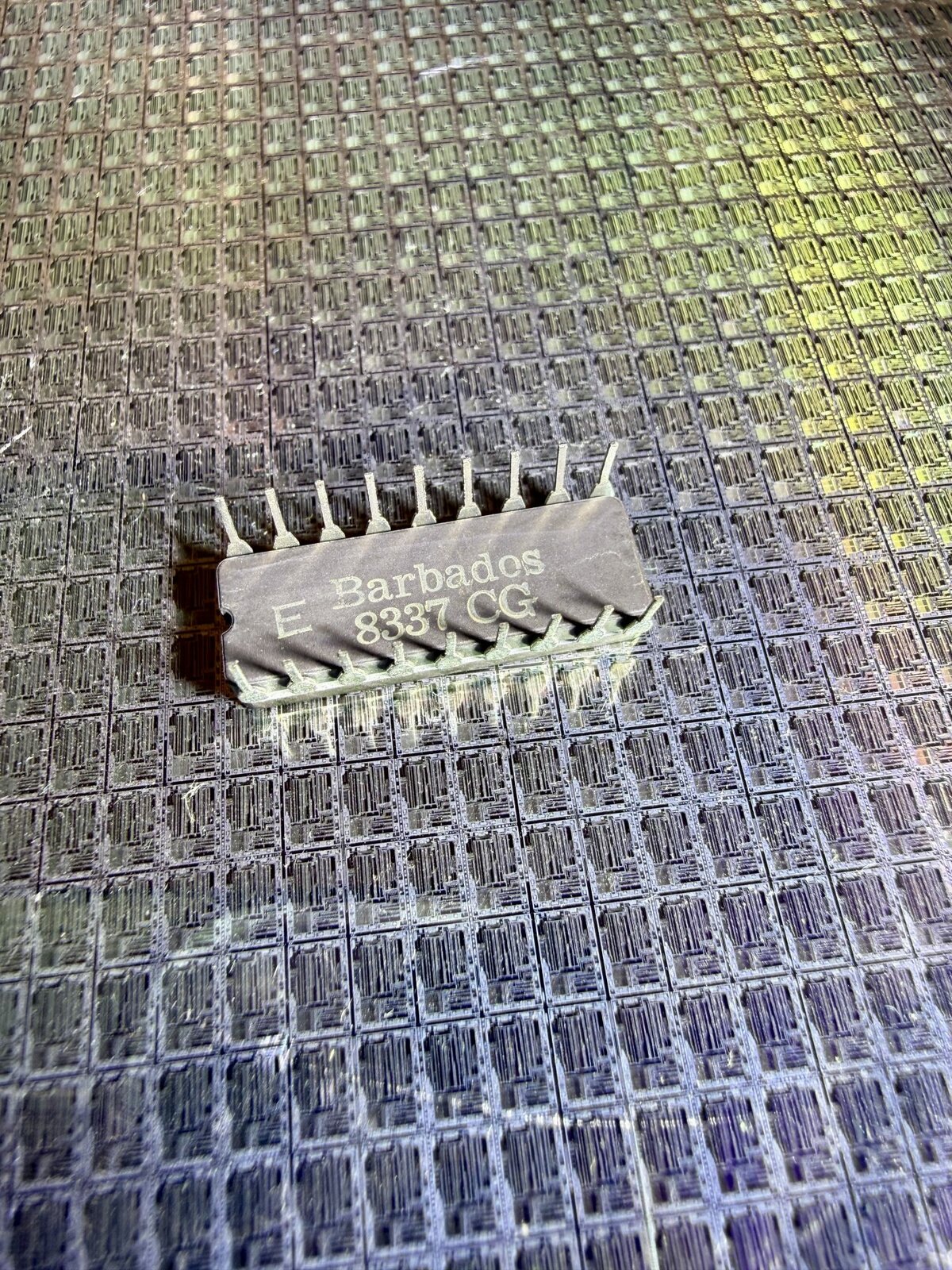

Intel 8008 стал знаковым событием как первый 8-битный микропроцессор компании. Он был разработан в 1971 году практически той же командой, что стояла за i4004, а новый чип i8008 был выпущен в апреле 1972 года. Этот образец был изготовлен по 10-микронному PMOS-процессу. CPU Duke подтвердил, что этот процессор действительно был произведен в Барбадосе, где у Intel до 1986 года работал сборочный завод.

Создание изображения кристалла

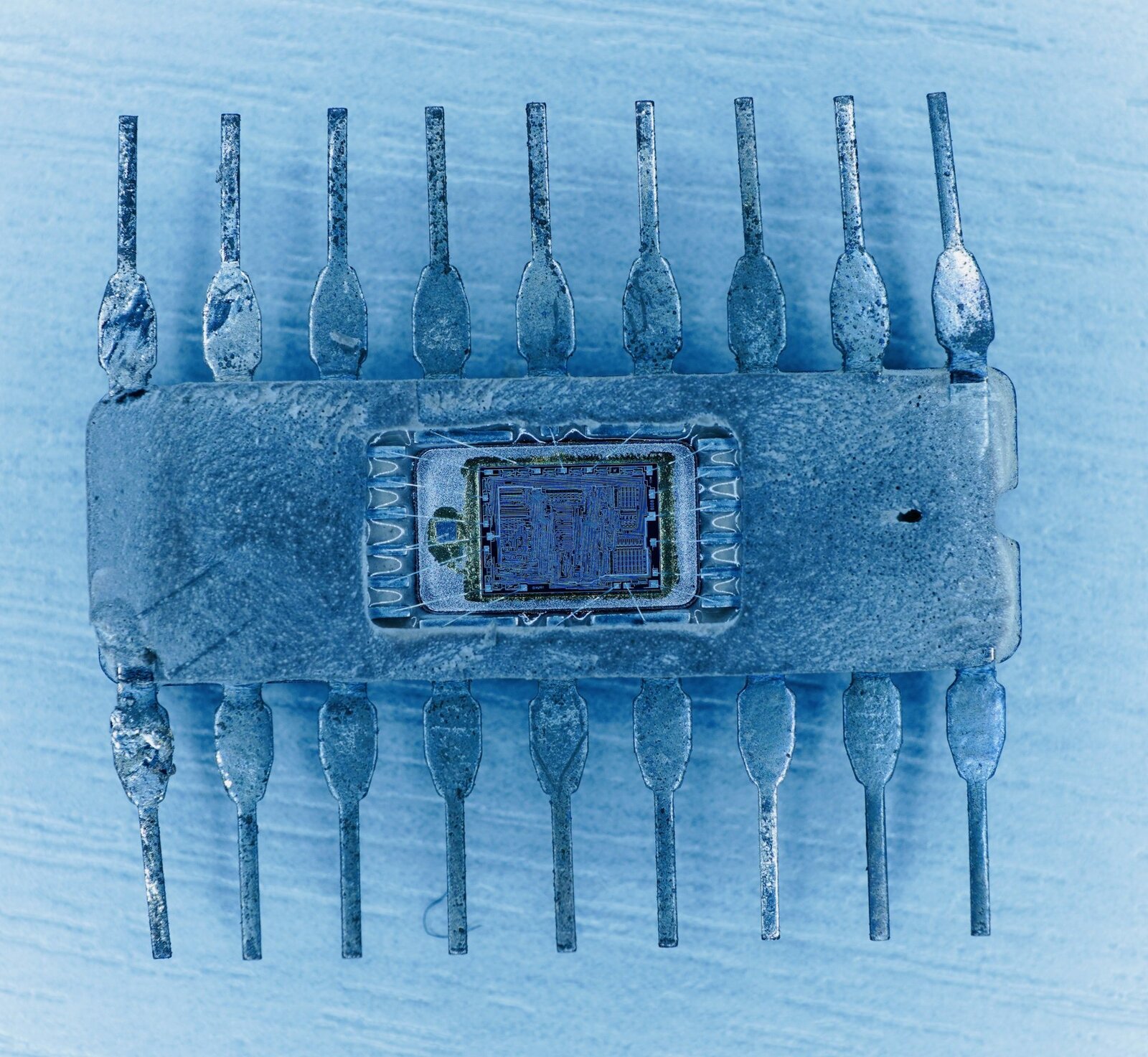

Процесс создания снимка кристалла такого чипа начинается с небольшой «пытки» кремния. CPU Duke показывает тот самый момент, когда они «сняли крышку» с процессора с помощью лезвия отвертки. Перед этим они разогнули выводы микросхемы, чтобы она поместилась в пресс, а затем нагрели корпус процессора примерно до 600 градусов по Цельсию. Когда кремний был обнажен, пришло время готовить оборудование для съемки.

Хэллоуин бывает и у старых чипов! настало время для «вскрытия». в процессе ни одно живое существо не пострадало. «Жертвой» стала лишь давно забытая интегральная схема. Она показала свой драгоценный 8-битный кристалл. продолжение следует

От CPU Duke (@duke_cpu)

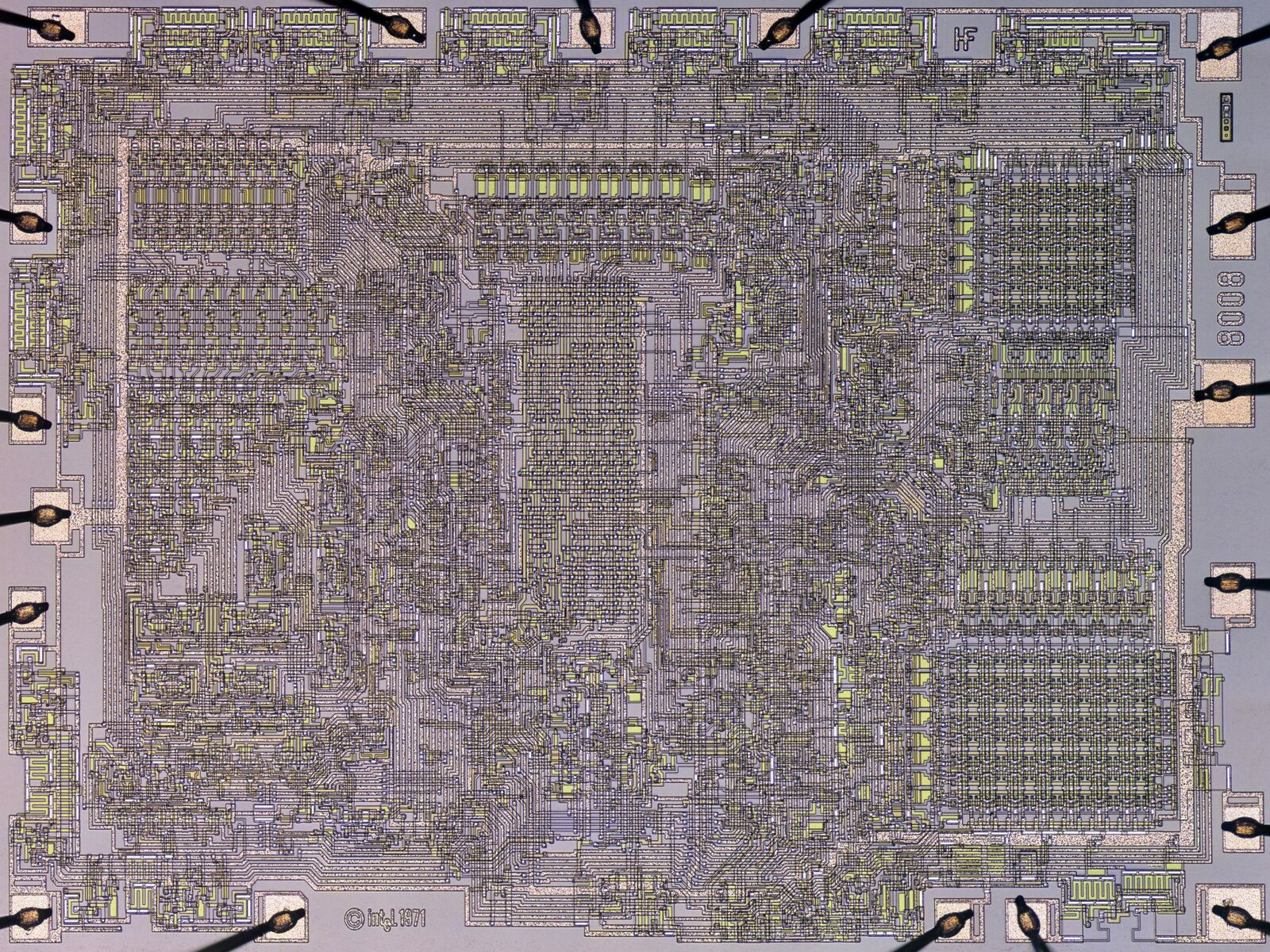

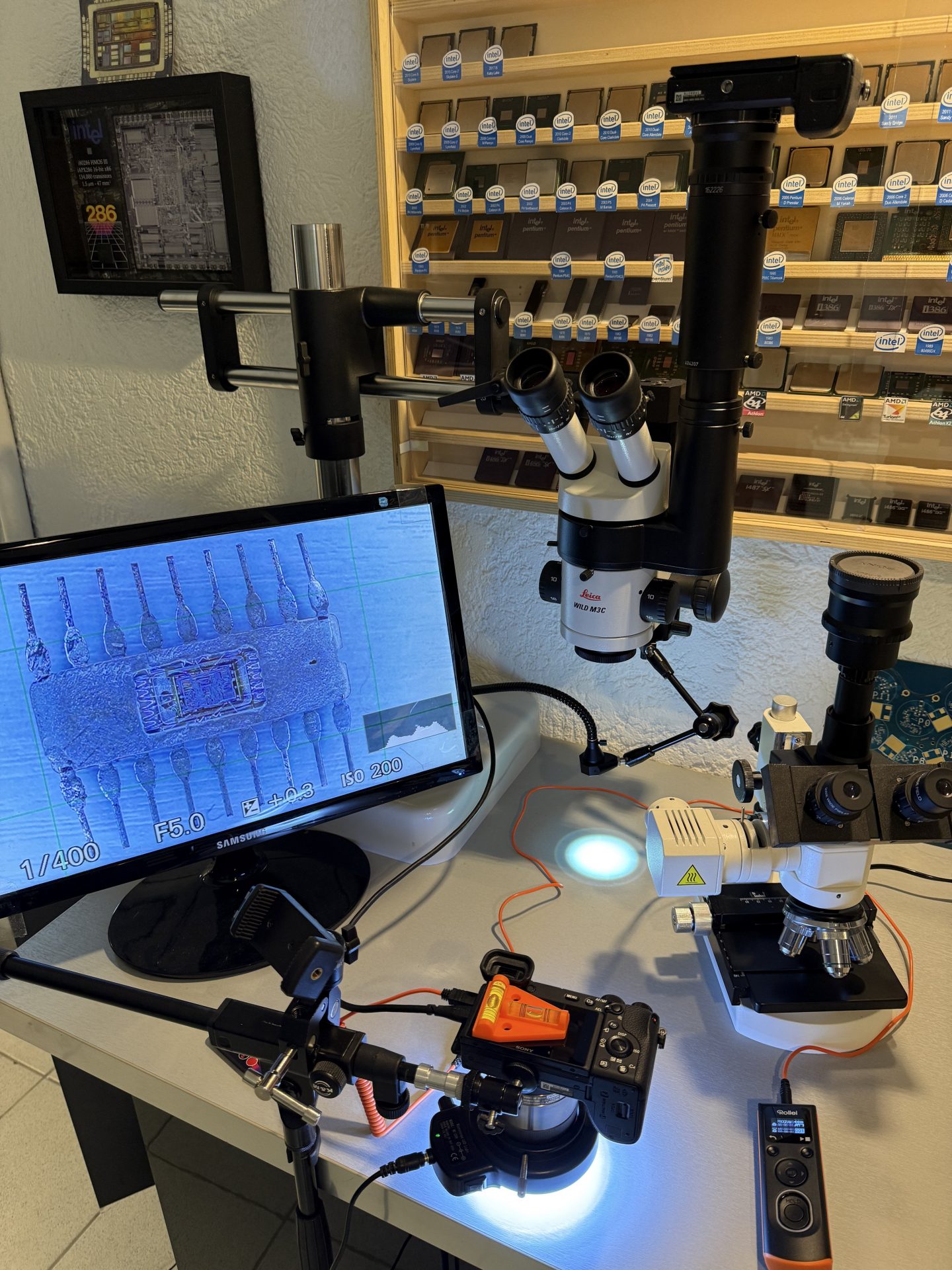

Первым шагом было сделать несколько макроснимков, чтобы получить общее представление о том, что открылось после снятия крышки. Затем, как рассказывает коллекционер, был сделан более детальный обзор i8008 с помощью стереомикроскопа Wild/Leica с фотонасадкой. Позже энтузиаст подобрался гораздо ближе, чтобы создать финальное изображение (встроенное вверху), что потребовало кропотливого выравнивания и сшивания 216 отдельных микроснимков с оборудования CPU Duke.

Что показывает снимок кристалла процессора

Даже без сильного приближения некоторые детали i8008 уже хорошо видны. Невооруженным глазом можно разглядеть 18-контактные контактные площадки, которые соединяют чип с сокетом. Также легко видны маркировки «Intel 1971», «8008» и «HF». Считается, что эта пара инициалов — дань уважения самому новому члену команды разработчиков i8008, Хэлу Фрини. Фрини присоединился к команде i4004 для разработки этого 8-битного процессора.

CPU Duke комментирует, что 10-микронная структура PMOS на самом деле настолько грубая, что «световая микроскопия все еще возможна». Приближаясь, коллекционер отмечает видимость p-канальной МОП-структуры под металлической поверхностью. В частности, полупроводниковый поликремний темно-зеленый, а непроводящий — ярко-зеленый на некоторых из представленных снимков со светового микроскопа.

Финальный сшитый микроснимок мог бы быть более информативным, если бы он был окрашен с какой-либо схемой. Однако историк компьютеров и реверс-инженер Кен Ширрифф уже поделился общим анализом кристалла 8008. Таким образом, можно сопоставить это более грубое изображение, чтобы определить, какие области этого свежего снимка кристалла отведены под АЛУ, регистры, счетчик стека, шину данных и так далее.
