Разбираем до основания ультрабук Lenovo IdeaPad U300s

Неделю назад я решил сделать профилактическую чистку ультрабуку Lenovo IdeaPad U300s. Казалось бы, в чем проблема – взял отвертку и вперед. Но при ближайшем рассмотрении обнаружилось, что видимых винтов у этой модели нет. Под отодранной наобум резиновой ножкой обнаружилось пустое место. Учитывая, что никаких инструкций по разбору U300s в Сети найти не удалось, я аккуратно приклеил ножку обратно и поехал к товарищу-ремонтнику. Результаты нашей встречи оказались настолько познавательными, что материала набралось на целую статью.

23.09.2012
08:00

Неделю назад я решил сделать профилактическую чистку ультрабуку Lenovo IdeaPad U300s. Казалось бы, в чем проблема – взял отвертку и вперед. Но при ближайшем рассмотрении обнаружилось, что видимых винтов у этой модели нет. Под отодранной наобум резиновой ножкой обнаружилось пустое место. Учитывая, что никаких инструкций по разбору U300s в Сети найти не удалось, я аккуратно приклеил ножку обратно и поехал к товарищу-ремонтнику. Результаты нашей встречи оказались настолько познавательными, что материала набралось на целую статью.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

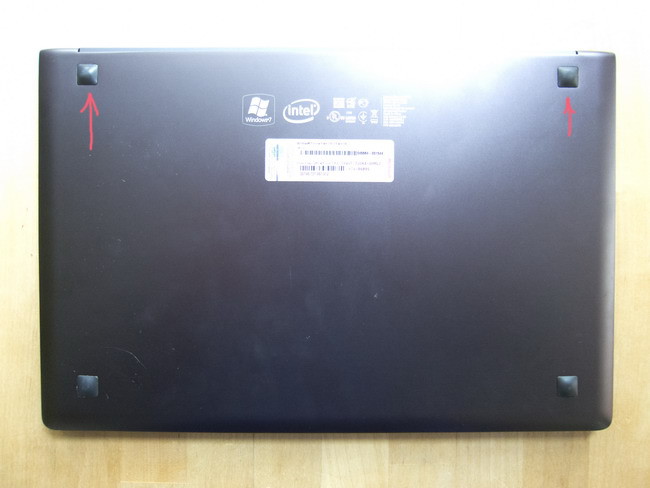

Начнем сначала. Для попадания внутрь корпуса нам необходимо аккуратно подцепить чем-нибудь острым две резиновые ножки, расположенные рядом с петлями верхней крышки. На фотографии они отмечены стрелками. Ножки не приклеены, и потом их можно легко вернуть на место.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

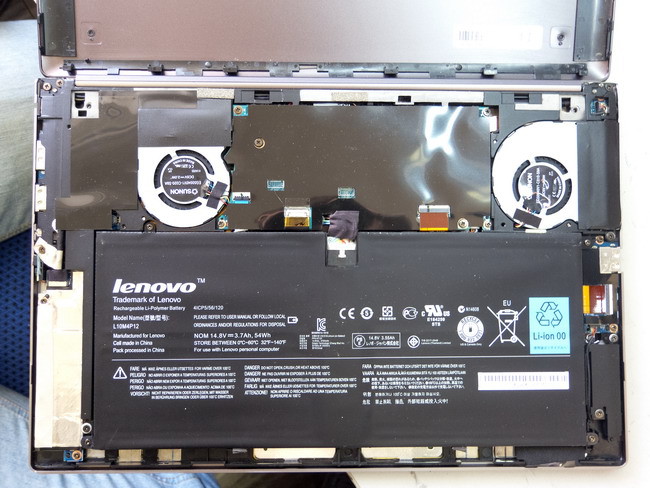

Внутри мы увидим… да в общем-то ничего мы не увидим, кроме батареи и защитного слоя пленки.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

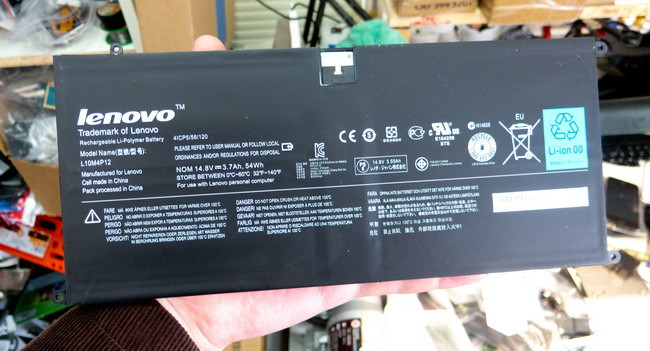

Батарея у Lenovo IdeaPad U300s неплохая. На пять часов можно рассчитывать даже при серьезной нагрузке, а в режиме Word+ICQ можно продержаться и больше шести. Для ультрабука на Core i7 прошлого поколения (Sandy Bridge) это едва ли не рекорд. Впрочем, с учетом габаритов и емкости батареи удивляться не приходится.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

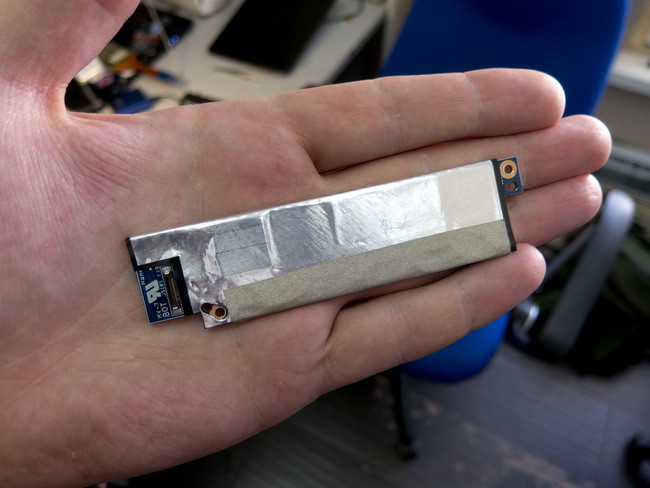

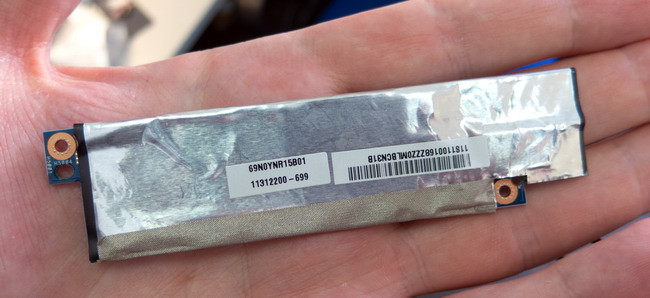

А вот это, вы не поверите, SSD.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

Выглядит так, словно его второпях спаяли прямо на заводе. Породу определить не удалось – просто знаю, что это нечто на базе контроллера JMicron JMF616. Интерфейс, как нетрудно заметить, не стандартный mSATA, а более мудреный. Так что об использовании в компьютере или другом ультрабуке мечтать не приходится. Да и проапгрейдить будет непросто.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

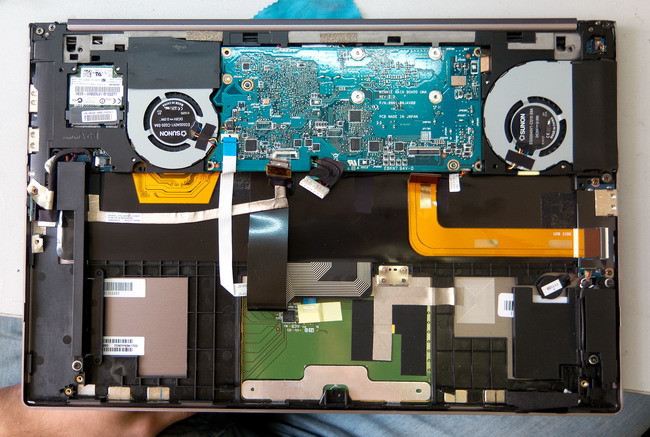

На следующей фотографии видим ультрабук без батареи и SSD. Не без удивления узнаем, что материнская плата изготовлена аж в самой Японии. Также нельзя не заметить двух кулеров тайваньской фирмы Sunon. Честно говоря, я был уверен, что он там один.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

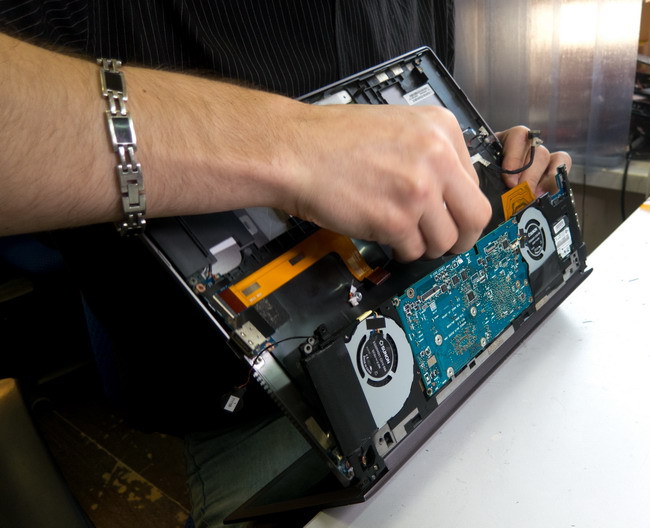

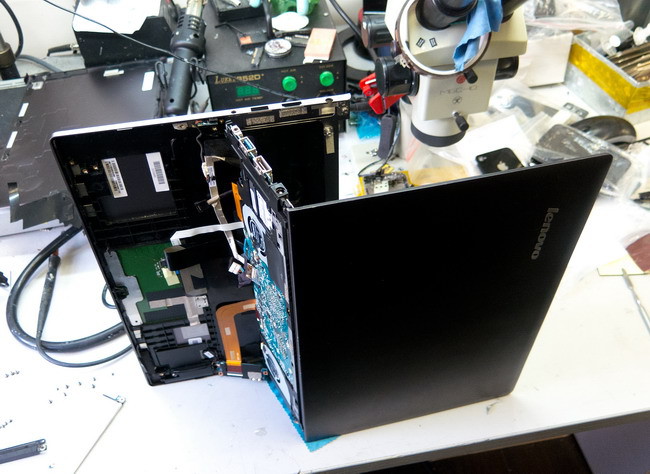

Дальнейшая разборка чуть затормозилась. Оказалось, что блок с материнской платой прочно крепится к крышке с экраном. И отсоединять надо ту часть, где находятся батарея и клавиатура. Получилась интересная буква Z.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

И тут нас ждало еще одно полезное открытие. Оказывается, у этой модели память не напаяна прямо на материнскую плату, а вставляется в стандартный слот. И если имеющихся 4 Гбайт недостаточно, можно объем удвоить. Для многих это важно.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

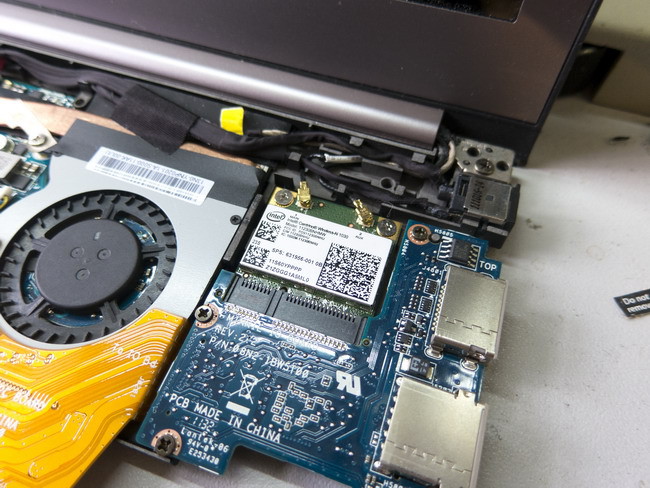

WiFi-адаптер вполне стандартный, и на нем даже написано Centrino. Причин менять его не вижу, но если вдруг потребуется – это не проблема.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

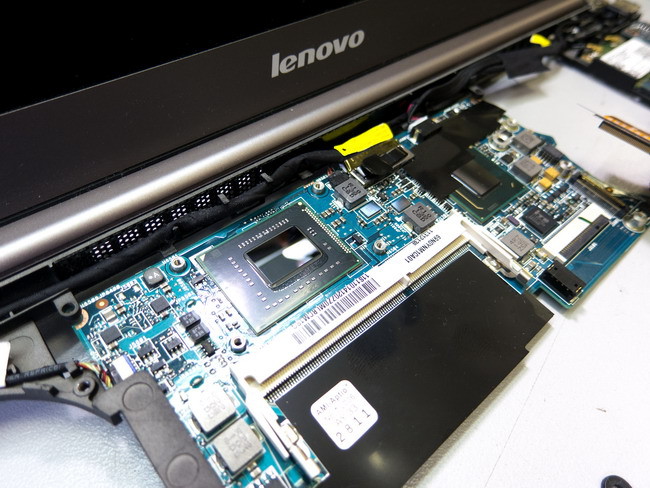

Чипсет (он же южный мост) лишен радиатора, видимо он в таких системах и не требуется. Хватает вторичного охлаждения.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

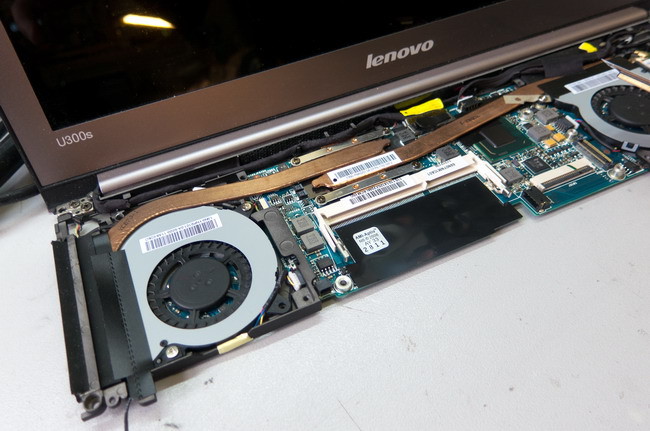

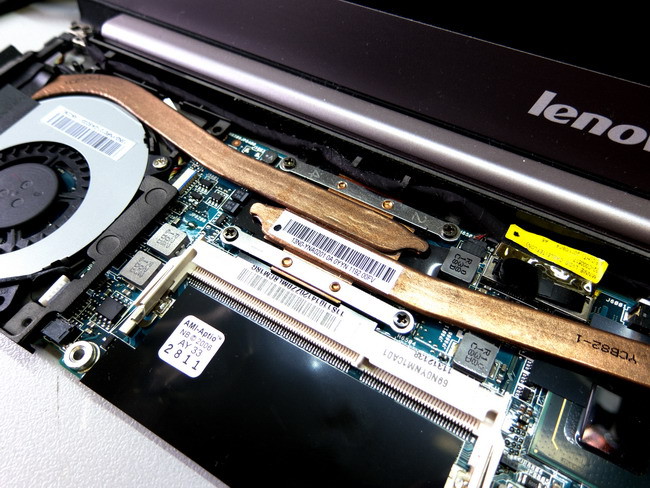

А вот к процессору ведут аж две тепловые трубки.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

Данную модель нельзя назвать шумной, но кулеры включаются часто и их слышно. Стоит заметить, что ультрабуки на Ivy Bridge, изначально спроектированные под эту платформу, легко обходятся одним пропеллером.

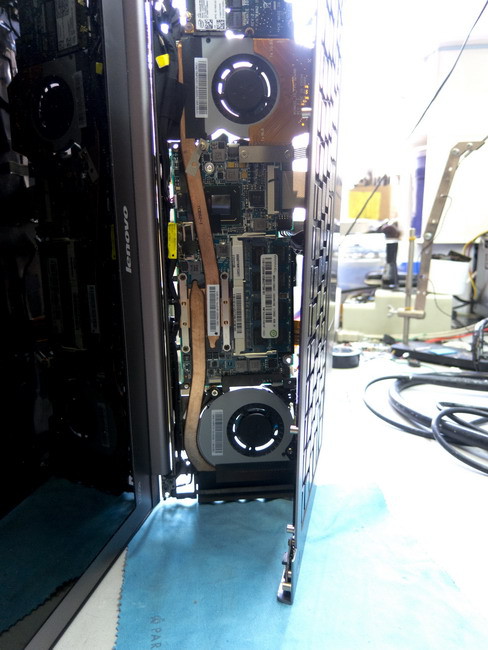

Посмотрим на этот же фрагмент с другого ракурса.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

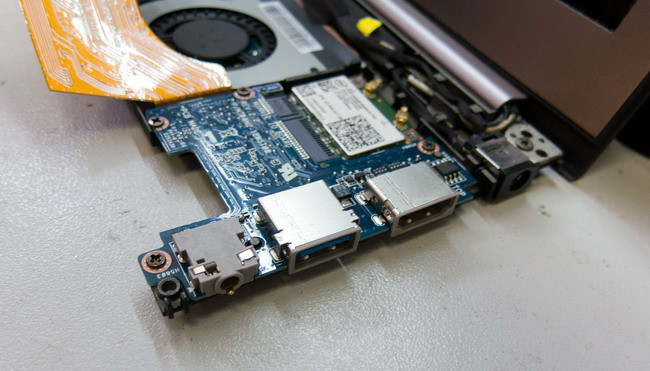

А это разъемы с одной из сторон. Они выполнены на отдельной платке, которая сделана уже не в Японии, а в Китае. Такой вот интернационализм в рамках одной системы.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

Стоит заметить, что во время процесса разбора мастер Александр постоянно приговаривал: «Ну надо же, все скопировали с MacBook Air первого поколения!». А при внимательном взгляде на клавиатуру изнутри он и вовсе сказал, что это она, родимая – из Air.

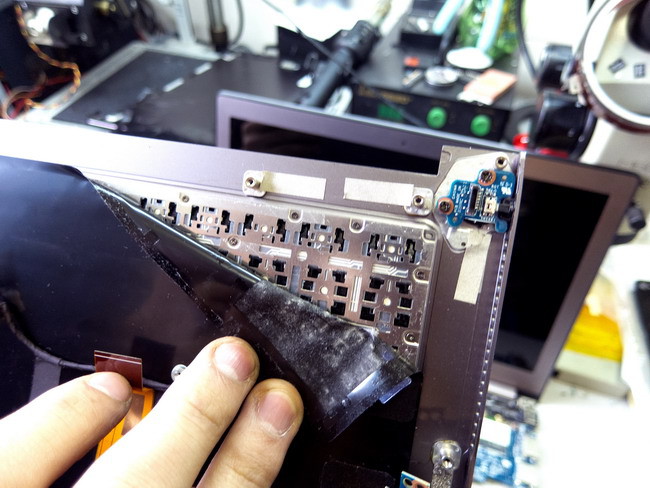

Что же, судите сами. Вот клавиатура Lenovo.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

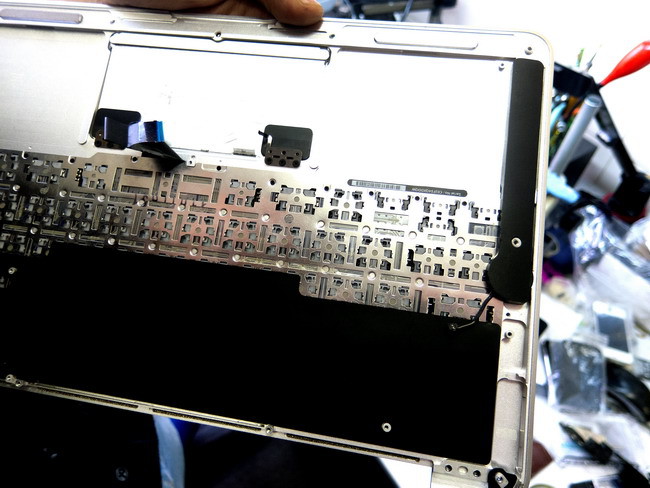

А вот от Air.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

Действительно, сходство присутствует. У меня вообще есть теория, что на MacBook Air технологии производства ультрабуков и отрабатывались, а потом, по договоренности Intel и Apple, их передали другим компаниям. Мне ее никто не подтверждал, конечно. Но, с другой стороны, не заметить сходства между первым поколением ультрабуков и Air’ами может только слепой. И молчание юристов Apple как бы намекает… Впрочем, вернемся к копанию в железе.

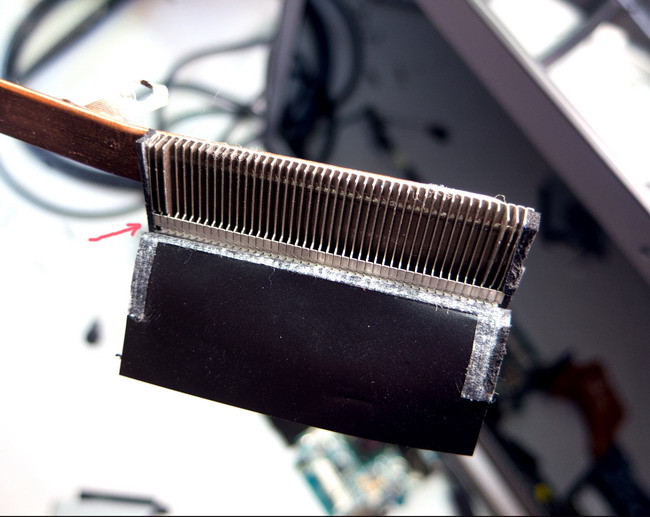

Сняв один из радиаторов, Александр отметил наличие на нем «лесенки» (на нее указывает стрелочка). По его словам, ничего хорошего в ней нет, потому что в этом перепаде всегда собирается пыль, снижая эффективность системы охлаждения и делая ее более шумной. Действительно, пыли там было немало, и я только потом понял, что вообще-то для снимка не надо было ее зачищать…

Разбираем до основания ультрабук Lenovo IdeaPad U300s

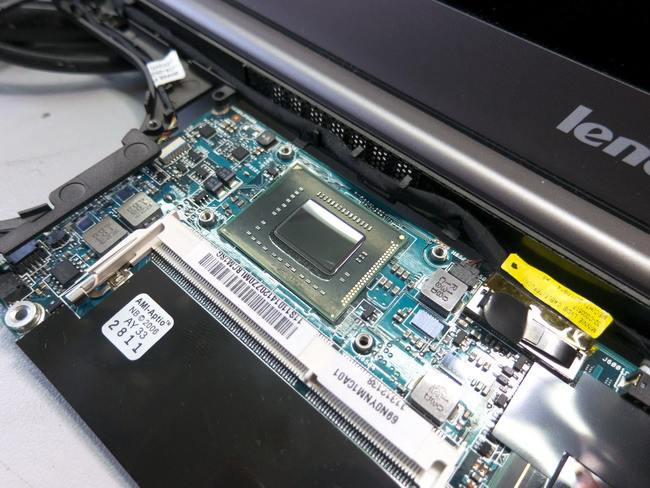

А вот и Core i7 прошлого поколения со снятой системой охлаждения. Какой же он все-таки маленький! На его фоне ноутбучный разъем для памяти выглядит настоящим гигантом.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

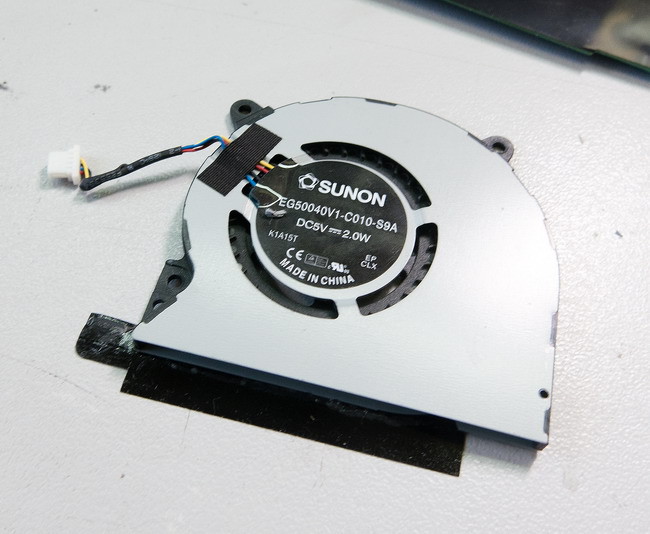

Ну и еще один маленький пример интернационализма: кулер тайваньской Sunon изготовлен в Китае. Еще лет двадцать назад такое было бы очень трудно представить.

Разбираем до основания ультрабук Lenovo IdeaPad U300s

Еще один прощальный взгляд на разобранный ультрабук…

Разбираем до основания ультрабук Lenovo IdeaPad U300s

… и начинаем обратный процесс. К чести Саши, собрано было все с первого раза и работает не хуже прежнего. К чести — потому что как-то раз пришлось вскрывать заново: )

Одновременно с Lenovo IdeaPad U300s мы разобрали новый ультрабук на Ivy Bridge Acer Aspire S5 с очень интересной выезжающей площадкой с разъемами. Но о нем я планирую написать отдельную статью.

Большое спасибо Александру Левченко (Tech-Town.ru) за помощь в подготовке материала.
