Воскрешение RTX 5070 Ti: Как донор AMD спас карту NVIDIA от гибели

Мы уже видели бесчисленное множество историй ремонта, шунтирующих модификаций и даже графических процессоров, разработанных на заказ, но ничто не сравнится с таким проектом, как этот. Бразильский ютубер и технический специалист Пауло (из Paulo Games) самым неожиданным образом объединил одну из самых культовых видеокарт в истории — AMD RX 580 — с современным тяжеловесом RTX 5070 Ti и только что совершил чудо. Он пожертвовал душой графического процессора, чтобы вдохнуть жизнь в другой, создав чудовище Франкенштейна, которое действительно работает.

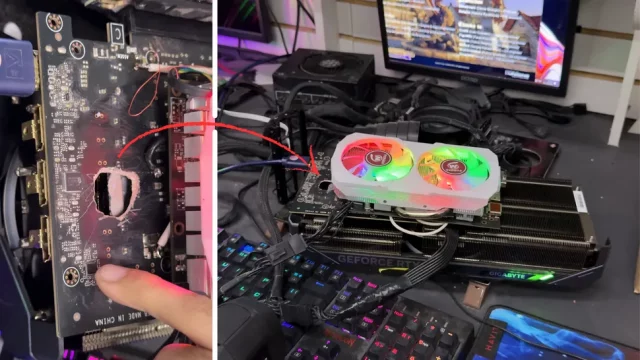

Первоначально обнаружено Videocardz Наше путешествие начинается в Бразилии, где неисправная RTX 5070 Ti настолько сильно пострадала от удара молнии, что в её печатной плате образовалась буквально дыра. Это означает, что через графический процессор прошла дуга, напряжение которой превышало допустимое для карты, и в результате часть платы, а именно верхний левый угол, где расположены VRM, была повреждена. На этом этапе любой здравомыслящий человек списал бы стоимость дорогого, но вышедшего из строя графического процессора, но только не наш хозяин.

Видите ли, с ядром всё было в порядке, и даже с памятью тоже. Пострадали только системы подачи питания, а значит, выход был возможен — нужно было лишь немного (безумно) хитроумной работы с электрическими схемами. С помощью схем и нескольких проводов просто соедините разорванные дорожки, замените несколько компонентов и убедитесь, что нет коротких замыканий. Легко, правда? Неверно.

1 из 2

В 5070 Ti не было напряжения на ядрах, и карта подавала признаки жизни только тогда, когда её обманом заставляли подавать ток на линии питания PCIe и памяти.

Вот тут-то и появляется RX 580. Это донорская плата, поэтому у неё нет графического процессора, но есть рабочая система подачи питания с VRM, которая может служить источником питания для другой карты. Итак, мы начинаем операцию, аккуратно подавая питание от RX 580 на основные линии напряжения RTX 5070 Ti: MSVDD и NVDD.

Изначально Пауло планировал припаять 14 проводов питания между обеими картами, но после некоторых экспериментов сократил их количество до шести, а также добавил линию 3 В для PEX (включения логики). Наконец, на печатную плату RX 580, которая сама по себе располагалась поверх 5070 Ti, был установлен дополнительный кулер для графического процессора, чтобы держать под контролем этот взрывоопасный аппарат.

1 из 3

Стоит отметить, что AMD и Nvidia по-разному подходят к управлению питанием, что создаёт дополнительные трудности (и риски). Поэтому провода, соединяющие системы управления питанием, были тщательно экранированы, чтобы выдерживать нагрев от высокого напряжения, проходящего через карты.

Соблюдая необходимые меры предосторожности, в том числе используя огнетушитель, Пауло также починил повреждённые дорожки видеовыхода, чтобы можно было протестировать карту. Как только всё было подключено, наш графический процессор «Бразилиа» (Frankstein на португальском) действительно включился и начал потреблять около 19 Вт при запуске.

Повозившись с видеодрайверами, они добились стабильного изображения, что подтверждает успешность эксперимента. Они остановились, не проведя стресс-тестирование, потому что это наверняка привело бы к расплавлению проводов или, по крайней мере, создало бы серьёзную опасность. Здесь Пол намекает на вторую часть, в которой все предостережения отбрасываются во имя науки — или, другими словами, для доработки импровизированной системы подачи питания, чтобы она стала достаточно стабильной для игр.
