Стоит ли покупать Two Trees TTS-55? Обзор

Two Trees TTS-55 — это настольный диодный лазер без излишеств, мощности которого достаточно, чтобы разрезать лист светлой фанеры толщиной 8 мм и гравировать различные виды дерева, кожи, картона, акрила и других материалов. Как и в случае с традиционными электроинструментами, перед работой с TTS-55 вам нужно будет приобрести дополнительные средства защиты. В комплект не входит огнеупорное основание или какая-либо вентиляция.

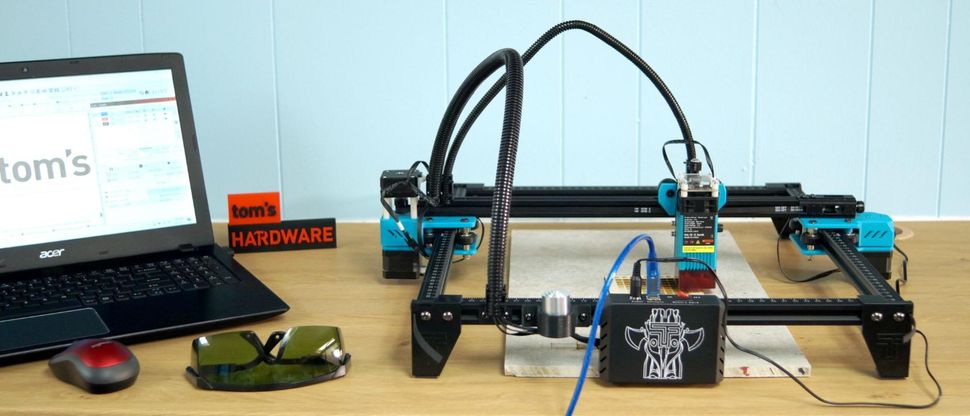

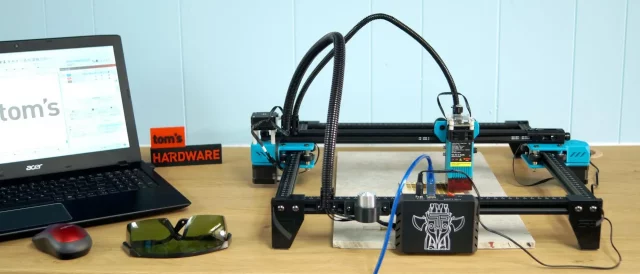

Этот лазер стоимостью 30 тыс. рублей представляет собой устройство с открытой рамой, шаговыми двигателями, установленными по бокам, и ремнями для перемещения по осям X и Y. На нём нет ни экрана, ни кнопок, кроме переключателя включения/выключения, поэтому вам нужно будет подключить его к компьютеру с установленным программным обеспечением, например LightBurn.

Я протестировал TTS-55 на нескольких распространённых материалах: тонких листах дерева, коже и бамбуковых разделочных досках. Лазер показал себя превосходно, без труда оставляя тёмные следы и разрезая тонкие материалы. Но он также поджигал картон и выделял много дыма.

Несмотря на то, что Two Trees TTS-55 требует определённых усилий, его простота в использовании и низкая стоимость делают его одним из лучших лазерных резаков и граверов для любого любителя с ограниченным бюджетом.

Характеристики: Two Trees TTS-55

Two Trees TTS-55: комплектация

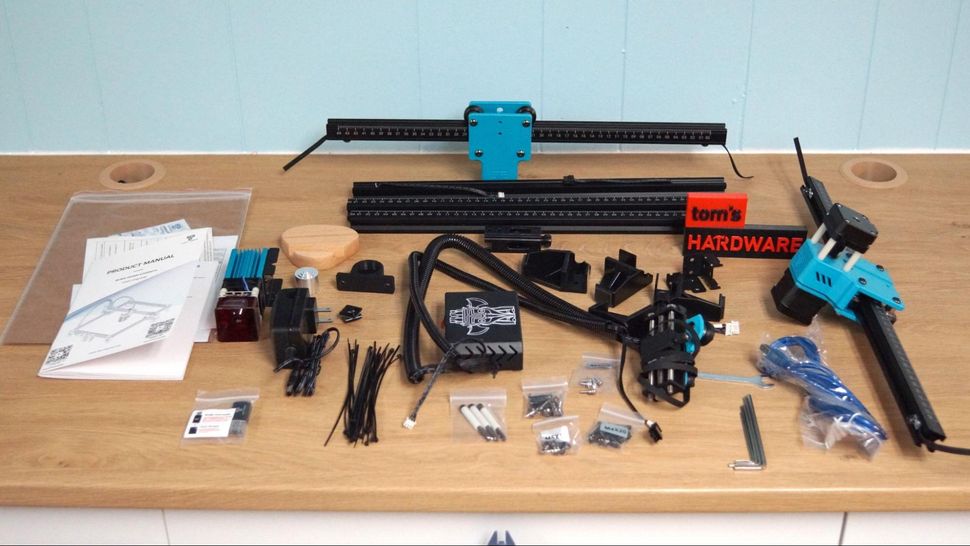

В комплект поставки Two Trees TTS-55 входят инструменты для сборки устройства, карта microSD и адаптер, а также одна пара защитных очков для работы с лазером (на фото не показаны). Вы также получите образец картона и пустой деревянный держатель для телефона для гравировки. На карте microSD есть PDF-копия руководства, файлы для резки и гравировки на различных материалах, а также три образца изображений. Кроме того, на карте есть две программы для работы с лазером: LaserGRBL и 30-дневная бесплатная пробная версия LightBurn.

Дизайн Two Trees TTS-55

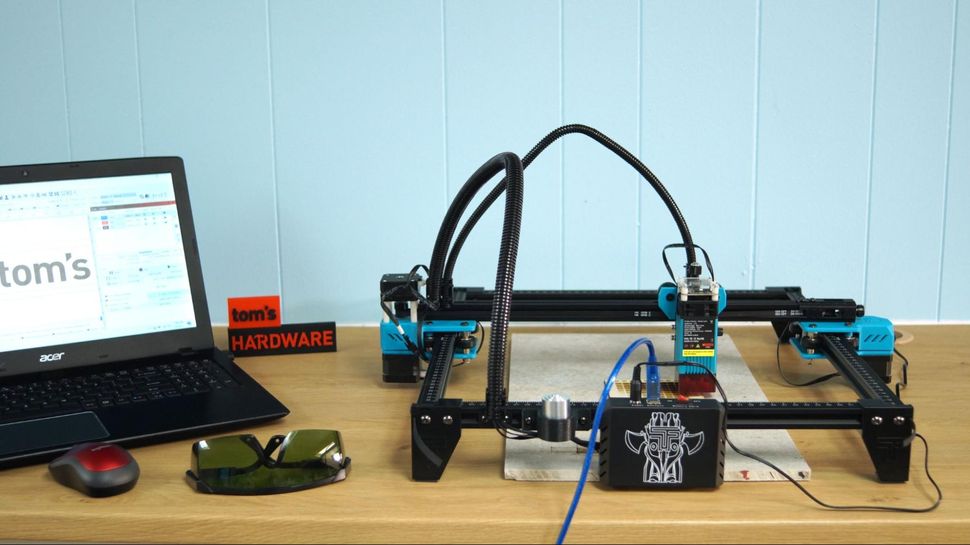

TTS-55 — это 5-ваттный лазерный гравер с открытой рамой, изготовленный из экструдированного алюминия с ярко-синими пластиковыми вставками. Это простая машина, в которой негде спрятать кабели. Компания Two Trees аккуратно укладывает все провода, пропуская их через пластиковые шланги, которые можно закрепить с помощью кабельных панелей во время настройки.

Этот лазерный гравер оснащён тремя шаговыми двигателями для более плавного управления: один для перемещения по оси X и два для перемещения по оси Y. Однако шаговые двигатели оси Y расположены низко в нижней части рамы, и под ними нет места для материала. Возможно, вы могли бы приподнять раму с помощью блоков под ножками, но лучше ограничиться материалами, которые помещаются в раму размером 300×300. Вы можете приобрести дополнительный комплект для расширения, который увеличит рабочую зону станка до 400 x 420 мм.

На этом устройстве нет ни экрана, ни элементов управления, только кнопка включения/выключения. Two Trees TTS-55 необходимо использовать в связке с ПК, на котором установлено такое программное обеспечение, как Laser GRLB или LightBurn, или управлять им через Wi-Fi с помощью дополнительного приложения для телефона. Я тестировал лазер только с помощью ноутбука, так как в моей мастерской нестабильное Wi-Fi-соединение.

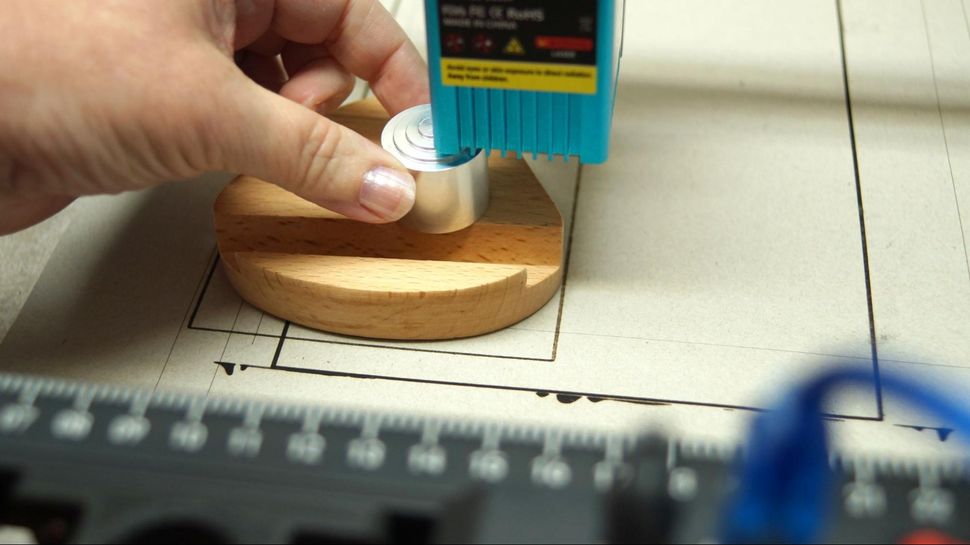

Чтобы получить чёткие линии с помощью лазера, необходима идеальная фокусировка, которая достигается с помощью металлической прокладки. Высота прокладки составляет 23 мм — именно на таком расстоянии от поверхности, которую вы хотите гравировать, должен находиться лазер. Вставьте прокладку между лазером и объектом, который вы собираетесь гравировать или резать, затем отрегулируйте высоту с помощью поворотной ручки.

Лазер может работать с материалами толщиной от бумаги до 5,5 см. Если вам нужно выгравировать более толстый материал, машину можно установить на блоки, если вы их предоставите.

Что мне показалось странным, так это отсутствие функции отправки лазера в исходное положение, которая сбрасывает координаты машины до 0,0. Вместо того чтобы вводить команду, нужно выключить машину, физически переместить каретку в левый нижний угол рамы, а затем снова включить машину.

В Two Trees TTS-55 нет вытяжного вентилятора, и он может сильно дымить, особенно при прожиге тестовых паттернов. Вам обязательно нужно использовать вытяжной вентилятор или запускать его в гараже с открытыми дверями.

Безопасность является главным приоритетом при работе с лазерными устройствами. Компания Two Trees предусмотрела прозрачный экран, прикрепляемый к лазерному модулю, чтобы вы не смотрели прямо на лазерный луч.

Сборка Two Trees TTS-55

Two Trees TTS-55 поставляется в разобранном виде и требует сборки, а также немного терпения. Сборка должна занять около 30 минут, но это без учёта времени, которое я потратил на переделку машины после того, как обнаружил, что собрал её задом наперёд.

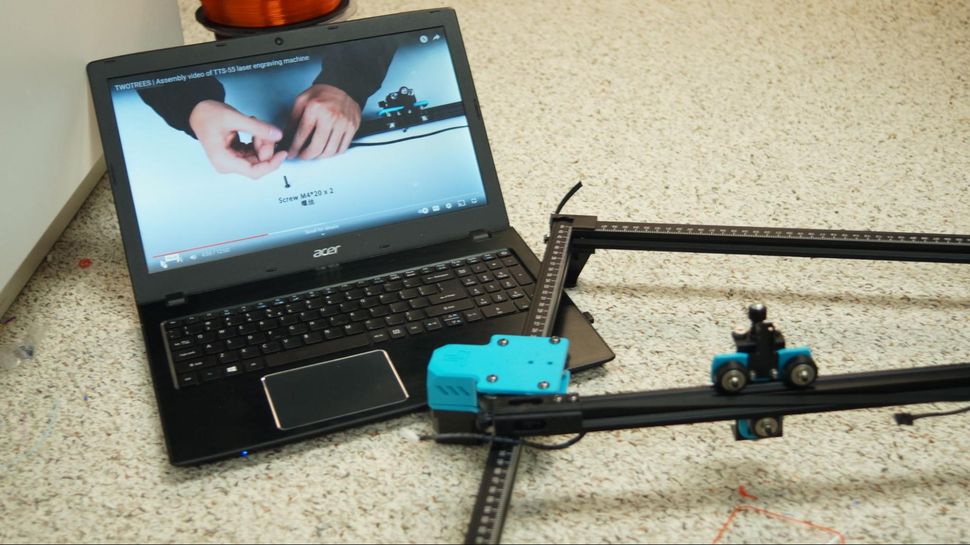

Было бы намного проще, если бы компания Two Trees упомянула где-нибудь на упаковке, что они опубликовали замечательное видео по сборке на YouTube. У видео всего 1046 просмотров, и я почти уверен, что как минимум 6 из них — мои.

Шкивы уже установлены на оси X, а ремни ГРМ предварительно натянуты. Первым делом мне нужно было собрать остальную часть рамы, прикрепив две оси Y к оси X болтами, чтобы получился квадрат.

Затем я закрепил ножки двумя винтами каждая.

Портальная система X — это самое интересное. Мне пришлось установить каретку лазера на пятую алюминиевую трубку, а затем натянуть ремень ГРМ внутри натяжителя. Затем нужно намотать ремень ГРМ на шестерню шагового двигателя на оси Y и закрепить всё это длинными болтами, которые выходят снизу. Здесь очень пригодится помощь второго человека.

Теперь я был готов прикрутить лазерный модуль на место, прикрепить корпус материнской платы к раме и проложить провода. Провода уже проложены внутри чёрных трубок и подключены к материнской плате. Трубки закреплены на раме с помощью нескольких маленьких стяжек.

Последний шаг — подключение четырёх проводных разъёмов. Они не подписаны, поэтому рекомендуется посмотреть видео, чтобы правильно вставить их в гнёзда.

Меры предосторожности при использовании Two Trees TTS-55

Two Trees TTS-55 — это лазер 4-го класса, который может повредить глаза и вызвать ожог кожи. При гравировке или резке материалов он также выделяет дым и испарения. Для безопасной работы с устройством необходимо соблюдать меры предосторожности. Используйте этот и любой другой лазер на свой страх и риск.

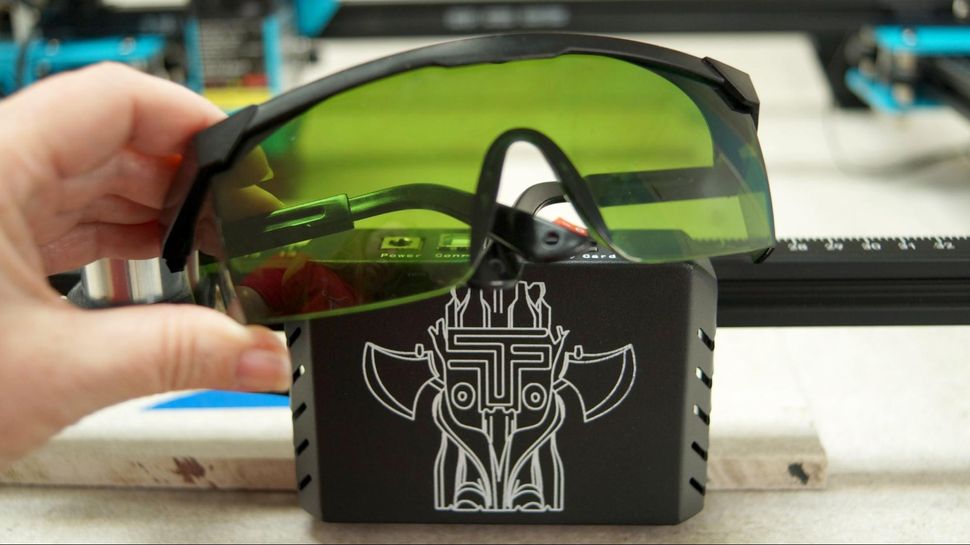

TTS-55 оснащен прозрачным защитным экраном над лазерным модулем, однако между экраном и материалом остается небольшой зазор. Из-за этого зазора необходимо всегда носить защитные очки, которые защищают от света с длиной волны 455 нм (синий свет). В комплект поставки входит пара таких очков.

Не позволяйте домашним животным и другим людям смотреть на лазер во время его использования.

Поскольку лазер буквально сжигает материал, ни в коем случае не оставляйте его включённым без присмотра и на всякий случай держите под рукой огнетушитель. В комплект поставки не входит система вентиляции — вам нужно будет либо использовать станок в гараже, либо установить отдельную систему для удаления дыма из помещения.

Это устройство с открытой рамой, без основания, которое следует размещать на огнеупорной поверхности. Компания Comgrow продает сотовую панель с алюминиевой пластиной, изготовленную специально для диодных лазеров. Мы используем огнеупорную цементную плиту стоимостью 2 тыс. рублей из строительного магазина, которая закрывает всю столешницу.

Некоторые материалы нельзя обрабатывать лазером из-за их химического состава: они могут расплавиться, загореться или выделять токсичные пары. Компания Dallas Maker Space опубликовала список безопасных и опасных материалов для обработки лазером. В список запрещённых материалов входят пластик, стекловолокно и некоторые виды пенопласта.

Линза лазера может загрязниться из-за дыма и испарений. Рекомендуется протирать ее – при выключенном питании и в розетке – перед каждым сеансом лазерной терапии. Если допустить загрязнение, лазер частично потеряет свою работоспособность. Для чистки очков можно использовать любую мягкую ткань.

Программное обеспечение для Two Trees TTS-55

В комплект поставки Two Trees TTS-55 входит бесплатная копия LaserGRBL и 30-дневная пробная версия LightBurn.

LaserGRBL — это бесплатная программа для Windows, которая позволяет осуществлять базовое управление TTS-55. Во время работы ваш компьютер должен быть подключен к лазеру с помощью USB-кабеля для передачи данных (входит в комплект).

LightBurn — это комплексное программное обеспечение для компоновки, проектирования и управления, которое работает на Windows, Mac OS и Linux. Они предлагают бесплатную 30-дневную пробную версию программы. В настоящее время покупка лицензионного ключа на год для диодного лазера стоит 6 тыс. рублей , а за каждый последующий год — 3 тыс. рублей за обновление программного обеспечения. Вы можете использовать LightBurn с любым количеством лазеров.

Two Trees содержит подробные инструкции по началу работы с Laser GRBL и LightBurn на карте microSD.

Гравировка / резка с помощью Two Trees TTS-55

Возможность резки или гравировки материалов зависит от скорости и мощности лазера. Two Trees TTS-55 — это 5-ваттный лазер, и для резки материалов, особенно толстой древесины, требуется несколько медленных проходов на 100 %. Компания Two Trees разработала этот лазер с использованием «технологии сжатия пятна», которая концентрирует луч, чтобы выжать из него максимум мощности. Я обнаружил, что он горит немного сильнее, чем Creality CR Laser Falcon, ещё один 5-ваттный лазер, который мы рассматривали.

В LightBurn есть функция «Тест материалов», которая находится в главном меню в разделе «Лазерные инструменты». В идеале вам следует протестировать каждый материал, который вы хотите гравировать или резать, а затем сохранить образец для дальнейшего использования. Я провёл тест на листе пробкового дерева и легко прожёг его.

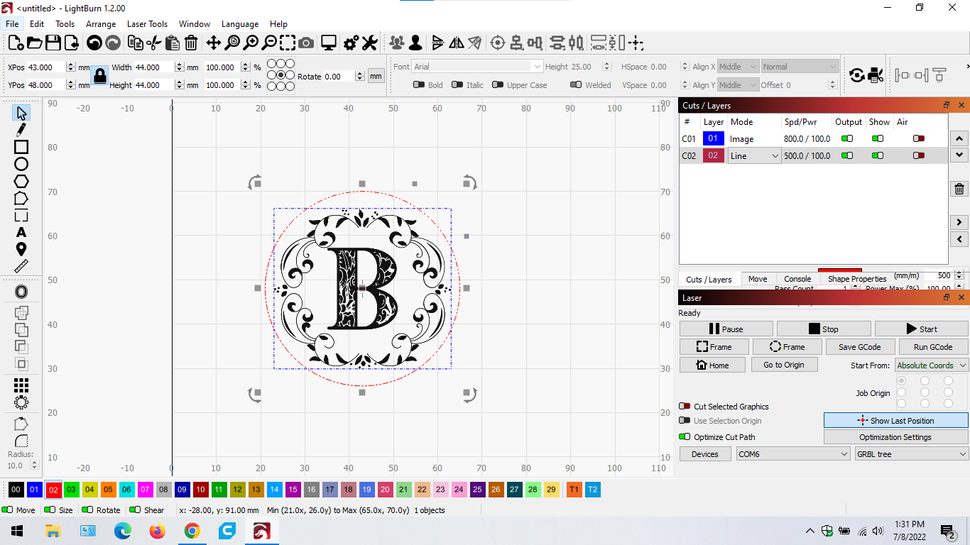

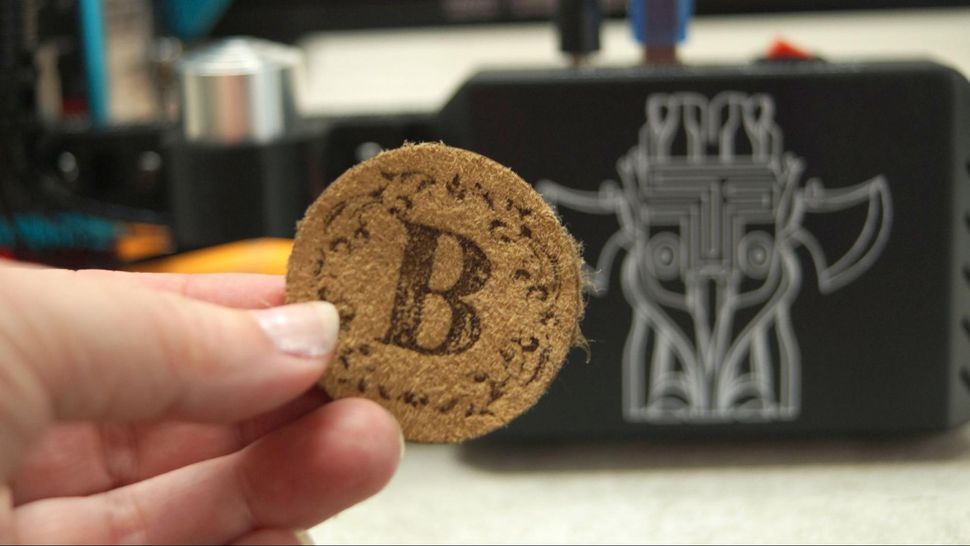

Я хотел посмотреть, как Two Trees TTS-55 справляется с кожей, поэтому выжег свои инициалы на кусочке замши. Это заняло 15 минут 57 секунд, при этом рисунок был установлен на 800 мм, а линия среза — на 500 мм за один проход. Забавный факт: хотя изображение не такое тёмное, лазер прожёг кожу насквозь, оставив зеркальное изображение на обратной стороне и едва заметный след на моей бетонной плите.

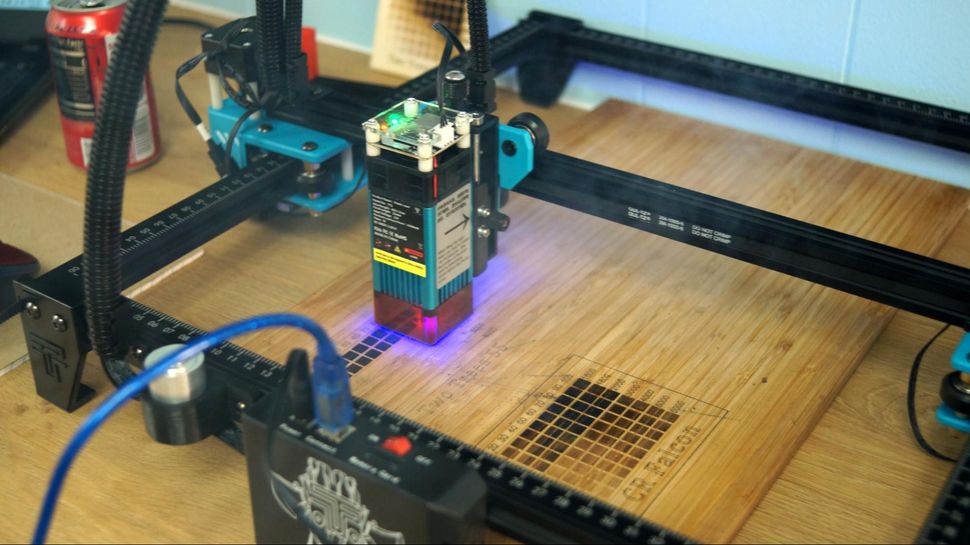

Когда я перешёл на бамбук, я сделал ещё одну шкалу мощности на старой разделочной доске из IKEA. При тех же настройках, которые я использовал для сосны, доска во многих местах превратилась в пепел, а в самых тёмных квадратах остались тлеющие угли. Самое время напомнить всем, что нельзя оставлять лазер без присмотра.

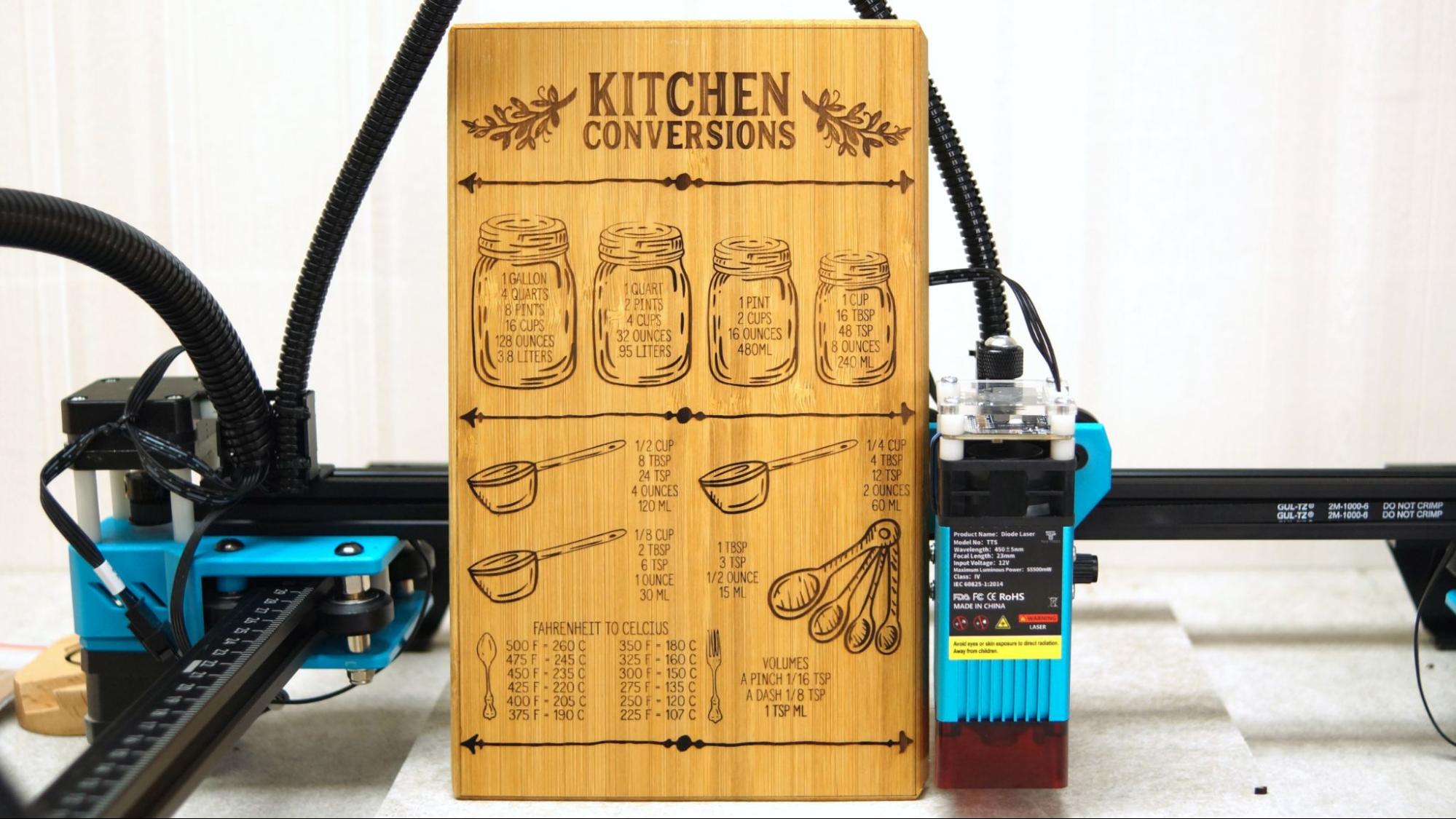

Я взял новую бамбуковую разделочную доску из IKEA и с помощью LightBurn масштабировал изображение с кухни, чтобы оно поместилось на доске. Рисунок пропечатался красиво, не слишком глубоко. Гравировка была выполнена за один проход при скорости 2000 мм/с и 50 % мощности и заняла 1 час 14 минут. Изображение можно бесплатно скачать у LA Hobby Guy.

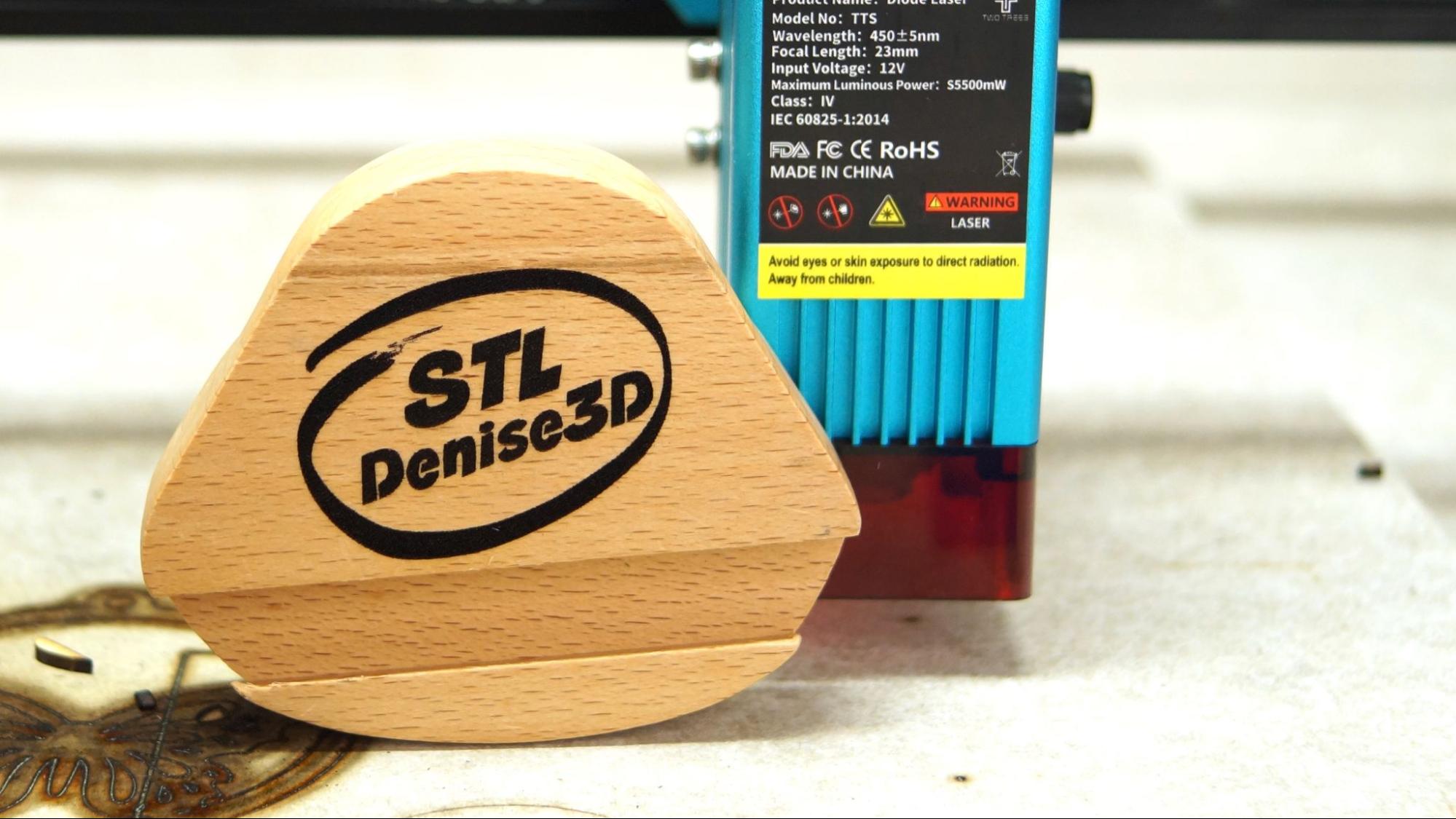

В набор Two Trees входил деревянный держатель для телефона, на котором я тренировался, поэтому я выгравировал на нём логотип своего блога. Сложнее всего было расположить рисунок по центру, так как у этих простых лазеров нет никаких вспомогательных средств для разметки материала. Рисунок получился ровным и тёмным после одного прохода на скорости 3000 мм/с при 100 % мощности, который занял около 7 минут.

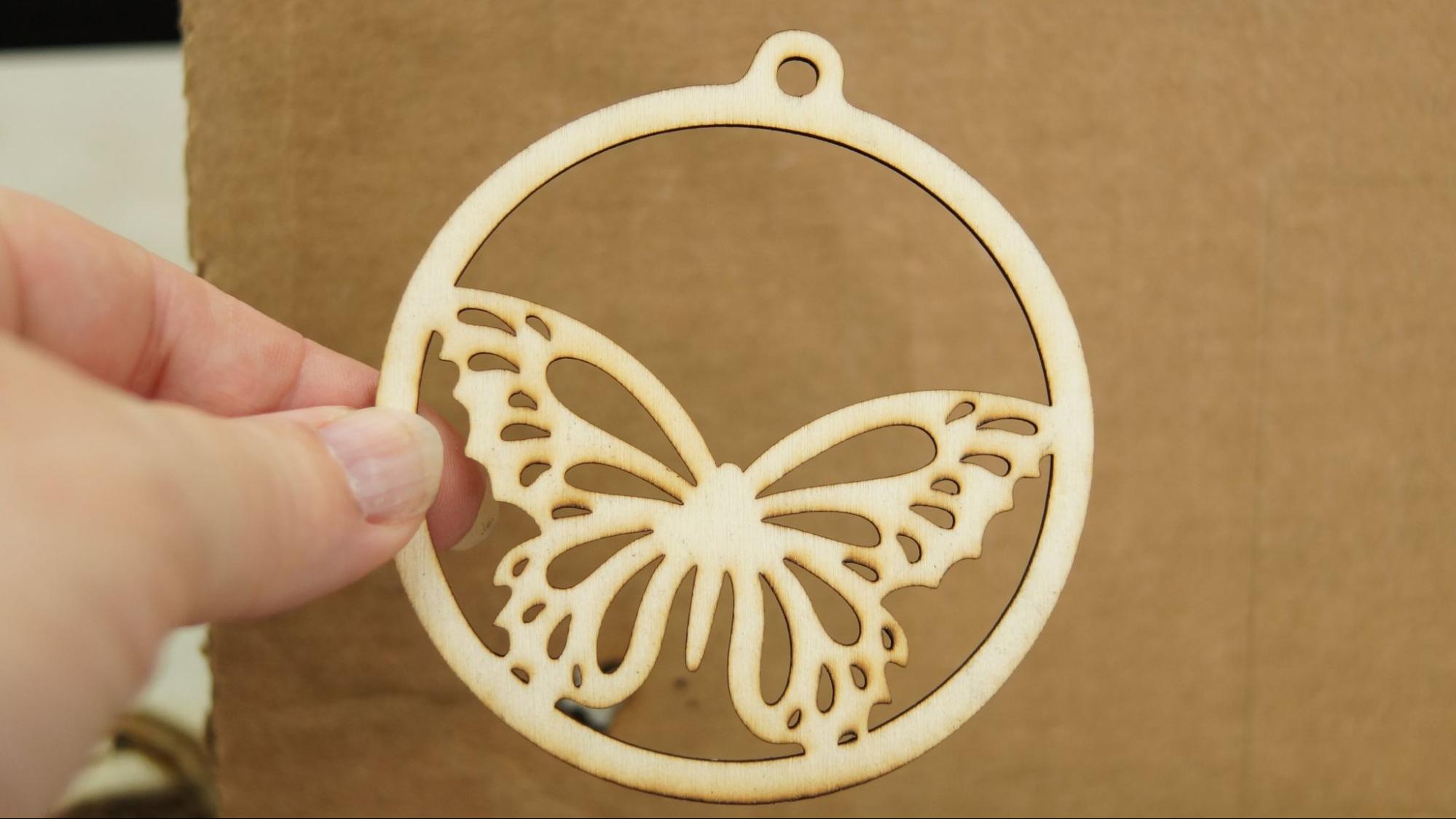

Эта бабочка на самом деле представляет собой узор для серёжек, который я увеличил, чтобы он поместился на 3-дюймовом диске из крафтовой древесины толщиной 1/16 дюйма (2 мм), который я купил в Walmart. Станок Two Trees TTS-55 легко справился с этой задачей за один проход на скорости 250 % и 100 % мощности за 4 минуты 38 секунд. Файл доступен бесплатно на Design Bundles.

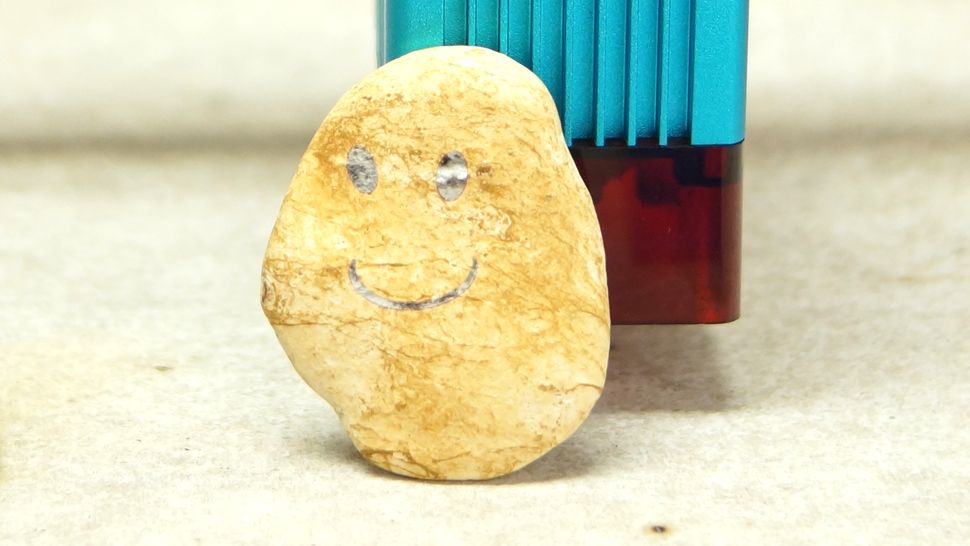

Я сделал «домашнего питомца» из камня, который мы подобрали во время прогулки вдоль ручья. Я создал лицо с помощью инструментов для работы с формами в LightBurn и выгравировал его на камне за один проход на 1000 мм при 100 % мощности, что заняло около 3 минут. Рисунок белый, потому что камень не выжигается, а шлифуется.

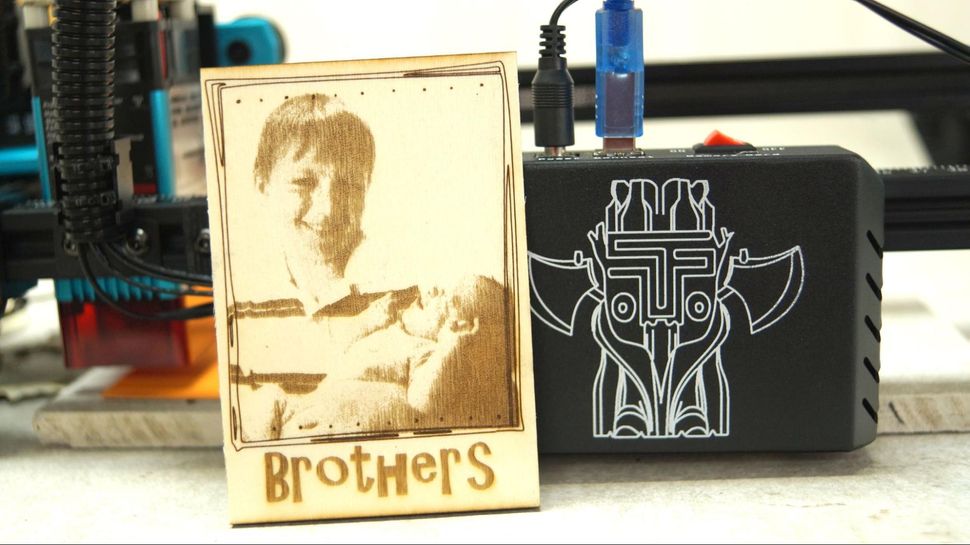

Наконец-то мне нужно было посмотреть, как фотографии выглядят после гравировки на станке Two Trees TTS-55. Лазерная гравировка фотографий — это скорее искусство, чем наука, и я считаю, что для того, чтобы она действительно работала, нужно идеальное сочетание фотографии, настроек и материала. Я использовал фотографию своих детей, украшенную клипарт-изображением из Canva. Изображение было настроено на 3000 мм и 90 % мощности, а клипарт-изображение — на 1000 мм и 90 % мощности. Он был вырезан из большего куска 3-миллиметровой светлой фанеры за 3 прохода по 250 мм при 100 %. Вся работа заняла 25 минут 15 секунд.

Итог

Two Trees TTS-55 может стать хорошим лазером начального уровня по низкой цене в 30 тыс. рублей, но в нём отсутствуют функции, которые обычно есть в аналогичных устройствах, и для работы его нужно подключать к ПК. Это не совсем «подключи и работай», так как вам понадобится огнеупорное основание, на которое его можно поставить, иначе вы рискуете прожечь дыру в столешнице. Вам также понадобится ноутбук или стабильное подключение к Wi-Fi с приложением для телефона, чтобы передавать файлы на устройство.

С его помощью можно гравировать различные материалы, такие как дерево, картон, кожа, акрил, алюминий или окрашенная плитка. Лазер хорошо настроен и может резать дерево толщиной до 8 мм, что позволяет создавать изящные орнаменты или прочные изделия ручной работы.

Если вы будете соблюдать меры предосторожности и использовать лазер в помещении с хорошей вентиляцией, то этот станок станет хорошим началом для вашего хобби. Если вам нужен 5-ваттный станок с дополнительными функциями безопасности и более высоким порогом срабатывания, обратите внимание на Creality CR Laser Falcon, который в настоящее время продаётся по цене 35 тыс. рублей.
