Обзор X870E Aorus Master X3D Ice: обновленная версия для чипов X3D

Gigabyte, как и другие партнёры по разработке, апгрейдит линейку материнских плат AMD. Помимо 64 МБ BIOS (для дополнительной поддержки процессоров без отключения старых моделей), компания получает возможность устранять любые проблемы и добавлять любые актуальные функции, которые могли появиться с момента выпуска платформы в конце сентября 2024 года.

Материнка X870E Aorus Master X3D Ice основана на версии без X3D и отличается более надёжной подачей питания, увеличенным объёмом BIOS, улучшенными возможностями подключения и, конечно же, обновлённой функцией X3D Turbo 2.0 для чипов X3D, которая, по словам Gigabyte, возносит производительность до 25 % (проверено ниже).

Что касается аппаратной начинки, то X870E Aorus Master X3D Ice предоставляет вам все возможности платформы. И за такую цену это просто находка! На заднюю панель ввода-вывода бренд втиснул четыре порта USB Type-C, пять разъёмов M.2 (два PCIe 5.0), еще там есть быстрая сеть с двумя портами LAN (один 10 GbE) и Wi-Fi 7, поддержка более быстрой памяти DDR5-9000 (по сравнению с 8600 MT/s), увеличение количества фаз Vcore VRM (с 16 до 18) и три полноразмерных слота расширения PCIe.

Вы также получаете передний порт HDMI, который пригодится для установки в корпус дисплея меньшего размера для мониторинга или дополнительных опций отображения. Аудиокодек Realtek ALC1220 аудио остался прежним, но был добавлен ЦАП. Новая белая печатная плата и покрытие, а также некоторые микроизменения в премиальной оболочке. В целом это несколько приятных обновлений по сравнению с оригинальной X870E Aorus Master.

Производительность нашего Aorus Master X3D была средней, ничего особенного. Он показал себя как надежный игровой ноутбук и был хорош с точки зрения производительности, хотя в тестах Procyon Office при использовании настроек по умолчанию он оказался немного медленнее среднего. Вы не заметите разницы в офисных приложениях, но по цифрам он был немного медленнее. Тем не менее с точки зрения производительности беспокоиться не о чем. Функция Turbo 2.0 для чипов X3D дала положительные результаты в некоторых тестах, но в нашем тестировании она не произвела особого впечатления.

Ниже мы рассмотрим характеристики платы и определим, заслуживает ли она места в нашем списке лучших материнских плат. Но прежде, чем мы поделимся результатами тестирования и обсудим детали, ознакомьтесь с техническими характеристиками на сайте Gigabyte.

Характеристики материнской платы Gigabyte Z890 Aorus Master

Что находится в коробке с материнской платой Gigabyte X870E Aorus Master X3D Ice

В коробке с этой материнской платой среднего класса вы найдёте несколько аксессуаров, которые помогут вам начать работу. В комплект входят стандартные компоненты: антенны Wi-Fi, кабели SATA, инструкции и другие полезные вещи. Ниже мы перечислили всё, что входит в комплект поставки Aorus Master X3D Ice.

• Инструкции по установке
• Наклейки
• G-разъем
• Вентилятор DDR Windblade
• (2) кабеля SATA
• Антенна Wi-Fi с быстрым подключением
• (2) 2-контактных кабеля для термистора
• Микрофон
• Удлинительный кабель для системного вентилятора
• (2) ремешка на липучке

Дизайн Aorus Master X3D Ice

1 из 3

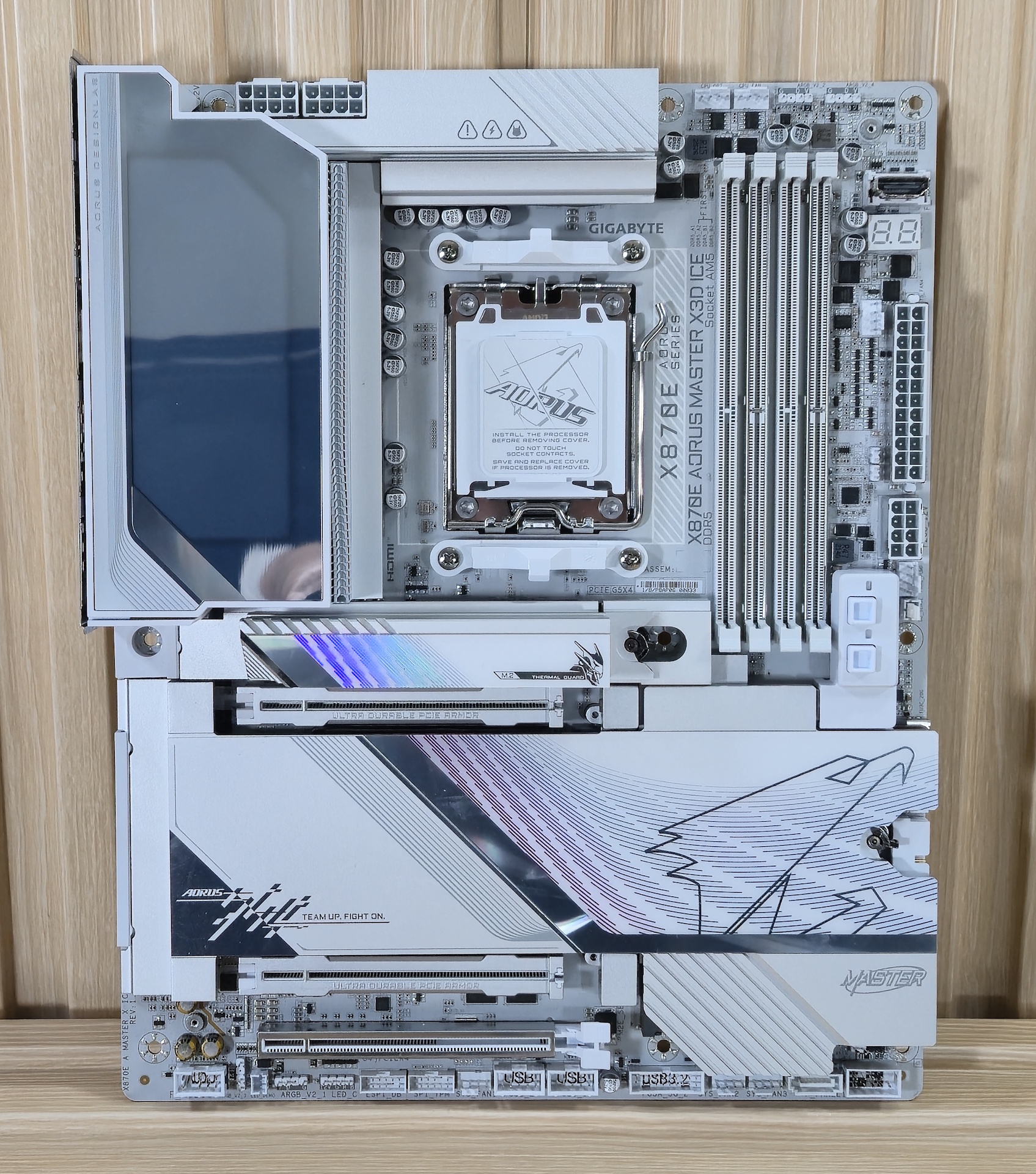

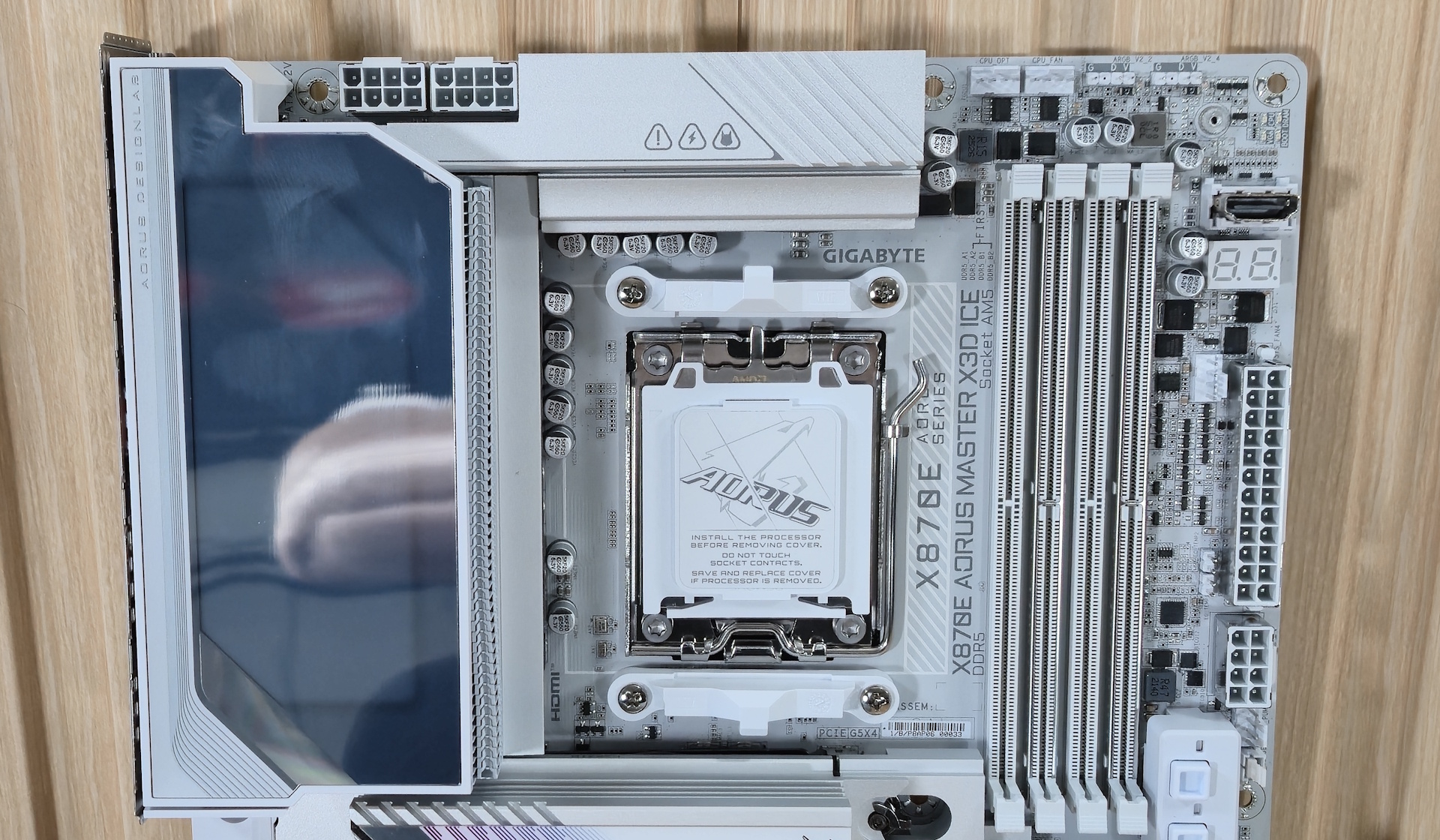

X3D Ice оснащен белой 8-слойной печатной платой серверного класса с большими радиаторами для охлаждения расположенных под ними модулей VRM. Теплопередача осуществляется через тепловую трубку прямого контакта, соединяющую оба массива радиаторов, и высокоэффективные термопрокладки.

На левом радиаторе сверху расположена RGB-подсветка с логотипом Aorus на отражающем фоне. Большой независимый радиатор для верхнего слота M.2 имеет ту же конструкцию, что и радиатор VRM, который также присутствует на большом пластинчатом радиаторе, закрывающем другие слоты M.2 и чипсет (под ним скрыта лента RGB-подсветки).

С правой стороны можно увидеть фирменный логотип Aorus, на этот раз с изображением сокола. В целом внешний вид соответствует цене, а белоснежная отделка будет хорошо смотреться в белом корпусе.

В верхнем левом углу расположены два 8-контактных разъёма питания EPS «UD» (Ultra Durable — цельная конструкция контактов) для питания процессора. Рядом находится радиатор VRM с прямым контактом и тепловыми трубками, а сверху мы можем лучше рассмотреть эффект подсветки Aorus. Ребристая конструкция обеспечивает надёжную подачу питания в соответствии со спецификацией и оставляет достаточно места для разгона и выхода за пределы допустимого.

Справа от сокета расположены четыре слота DRAM, в двух из которых используется усиленная конструкция Gigabyte UD с фиксирующими механизмами с обеих сторон. Последовательная схема подключения позволяет плате работать на частоте DDR5-9000, что на 400 МТ/с выше, чем у «старой» X870E Aorus Master. В связи с этим наш комплект Klevv DDR5-8000 загрузился, но не прошёл стресс-тест (подробнее об этом позже).

Я не уверен, что многим захочется работать так быстро, поскольку это дорого и не даёт особых преимуществ при более низкой скорости и сжатых временных рамках, но такая возможность есть. Объём памяти остаётся прежним — до 256 ГБ.

Для тех, кто любит экспериментировать или просто предпочитает более производительную DDR5, Gigabyte предлагает вентилятор DDR Wind Blade, который крепится к материнской плате и охлаждает оперативную память. Обычно он нужен для высоковольтных комплектов или при разгоне, но в целом чем холоднее, тем лучше.

Выше расположены первые два (из восьми) 4-контактных разъёма для вентиляторов. Каждый разъём поддерживает устройства с ШИМ- и DC-управлением через Gigabyte Control Center (GCC). Выходная мощность распределена между всеми разъёмами и может составлять 2 А/24 Вт для подключённого устройства. Этого должно быть достаточно для питания нескольких вентиляторов.

Рядом с ними расположены первые два (из четырёх) 3-контактных разъёма ARGB. Если встроенной подсветки недостаточно, вы можете подключить совместимые RGB-ленты и управлять световым шоу с помощью приложений GCC и RGB Fusion. Также имеется 4-контактный «устаревший» разъём RGB.

Справа на плате расположены 4-светодиодный индикатор состояния POST и 2-символьный индикатор отладки. Оба индикатора служат для выявления проблем в процессе POST, а второй индикатор дает более однозначное представление о проблеме. Между ними расположен порт HDMI, предназначенный для подключения сенсорных панелей, дисплеев или небольших внутренних ЖК-экранов для мониторинга системы или просто для придания индивидуальности вашей сборке.

Двигаясь дальше по краю, мы видим ещё один 4-контактный разъём для вентилятора, 24-контактный разъём ATX для питания платы, вертикальный 8-контактный разъём питания PCIe для поддержки энергоёмких видеокарт, а также порты USB Type-C на передней панели с поддержкой QC-USB мощностью 65 Вт (в противном случае мощность составляет 15 Вт).

Приложение Smart Fan 6 в GCC управляет всеми этими разъёмами. Сразу за ними расположены два 2-контактных датчика температуры (входят в комплект), которые позволяют отслеживать температуру в дополнение к встроенным датчикам. Далее следует ещё один 4-контактный разъём (вентилятор/помпа) и, наконец, поистине уникальная функция — две кнопки PCIe EZ-Latch Plus Duo для простой фиксации/извлечения любых видеокарт в двух верхних слотах PCIe.

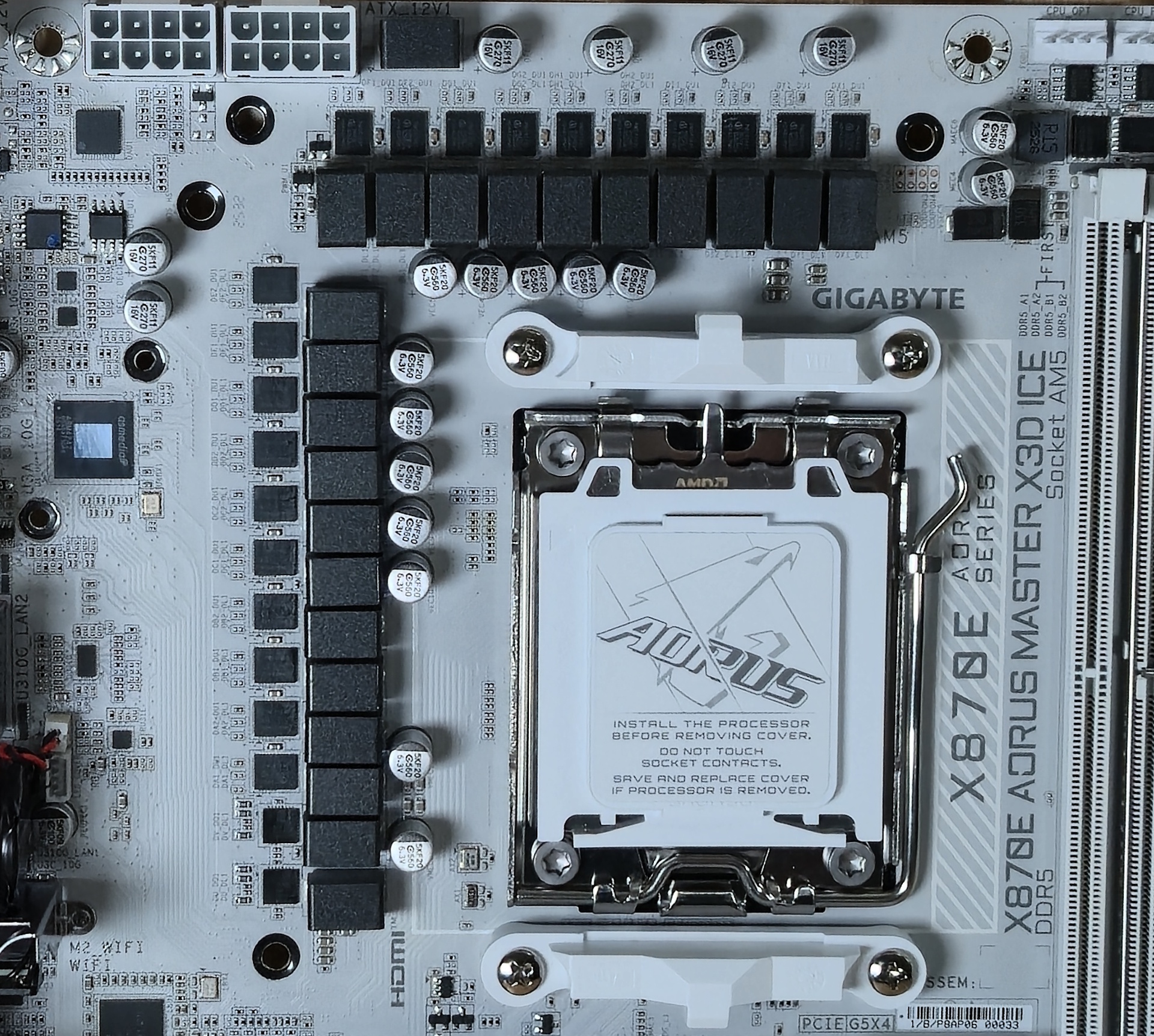

Система питания Aorus Master X3D Ice состоит из 22 фаз, 18 из которых предназначены для Vcore. Питание поступает от 8-контактных разъемов EPS к 12-фазному контроллеру с двумя контурами Infineon XDPE192C30. Далее питание поступает к 18 полевым МОП-транзисторам Infineon PMC41430 110A SPS в «параллельной» конфигурации. Доступный блок питания мощностью 1980 А справится с любой задачей, даже если вы захотите разогнать процессор до предела и использовать пассивное охлаждение с Ryzen 9 9950X3D.

В нижней части платы, начиная с левой стороны, находится аудиосистема. Компания Gigabyte сохранила кодек Realtek ALC1220, флагман последнего поколения. Но для X3D компания добавила чип ЦАП ESS ES9118, который является усовершенствованной версией чипа, используемого в X870E Aorus Master без X3D. Этого решения должно быть достаточно для большинства пользователей.

IВ центре платы расположены три полноразмерных слота PCIe. Два верхних слота (усиленные) подключаются через центральный процессор и разделяют 16 линий PCIe 5.0. Верхний слот поддерживает PCIe 5.0 x16, а второй слот — PCIe 5.0 x8. При использовании обоих слотов получается x8/x8. Нижний слот подключается через чипсет и поддерживает PCIe 4.0 x4.

В слотах PCIe и вокруг них расположены пять разъёмов M.2. M2A_CPU (расположен сверху под большим отдельным радиатором) и M2B_CPU (крайний слева), как следует из названий, подключаются через центральный процессор и представляют собой разъёмы PCIe 5.0 x4 (128 Гбит/с). M2C/D/E_SB, как следует из названий, подключаются через чипсет и работают на скорости до PCIe 4.0 x4 (64 Гбит/с).

Все разъёмы поддерживают устройства размером до 80 мм, а также RAID 0/1/5/10 для ещё более высокой скорости или резервирования. M.2 EZ-Latch Click и EZ-Latch Plus упрощают установку или снятие радиатора (Latch Click) и фиксацию модуля M.2 (Latch Plus), что позволяет обойтись без инструментов при сборке накопителя.

Справа, за двойным набором микросхем PROM21, вдоль правого края платы расположено несколько разъёмов. Сверху вниз: порт USB 3.2 Gen 2×2 Type-C на передней панели (PD 3.0/QC 4+ быстрая зарядка мощностью 65 Вт при подключении дополнительного разъёма питания), разъём для вентилятора 3-в-1, 19-контактный порт USB 3.2 Gen 1 (5 Гбит/с) на передней панели и, наконец, один из двух портов SATA (с поддержкой RAID0/1). Другой расположен вертикально вдоль нижнего края.

В нижней части платы расположено несколько открытых разъёмов. Вы найдёте всё необходимое, включая дополнительные порты USB, разъёмы для RGB-подсветки и многое другое. Ниже приведён полный список слева направо.

• аудиоразъем на передней панели
• (2) 3-контактный разъем aRGB
• 4-контактный разъем RGB
• разъем ESPI_DB
• разъем TPM
• разъемы для системных вентиляторов
• разъемы USB0
• 19-контактный разъем USB2 Gen 1 (5 Гбит/с)
• разъемы для системных вентиляторов
• порт SATA
• разъем на передней панели
• 2-контактные разъемы для сброса CMOS/Spkr/CI/Reset

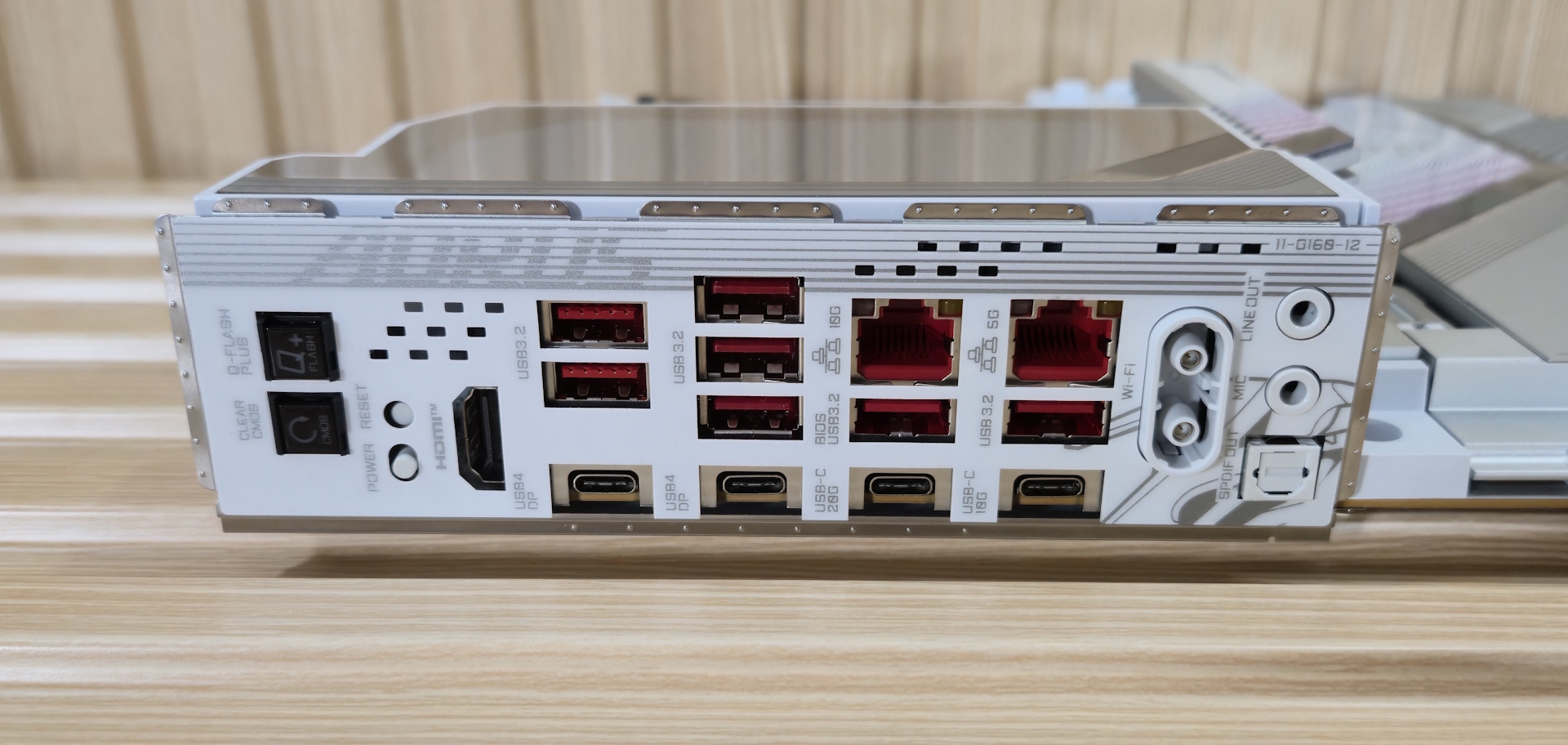

Задняя панель оснащена множеством портов, разъёмов и функций, в том числе вентиляционными отверстиями для охлаждения VRM. Поскольку это материнская плата Ice, она имеет белый фон и серые надписи/маркировку на портах. Слева находится Q-Flash+, за ним — кнопка очистки CMOS (большая чёрная кнопка) и две маленькие кнопки питания и перезагрузки (белые). Рядом расположен выход HDMI для использования встроенного видео.

Здесь есть семь портов USB 3.2 Gen 2 (10 Гбит/с) типа A, что может стать ограничением для пользователей, которые в основном используют устройства типа A и у которых не так много устройств типа C. Компания Gigabyte использует здесь четыре таких порта. Два из них — USB4 (40 Гбит/с), они также поддерживают выход DisplayPort. Остальные работают по протоколам USB 3.2 Gen 2×2 (20 Гбит/с) и Gen 2 (10 Гбит/с). Хотя портов Type-A может быть немного, все они поддерживают скорость 10 Гбит/с. Наконец, справа находится разъем для быстрого подключения Wi-Fi 7 и аудиоразъем с тремя штекерами (линейный/микрофонный выход, SPDIF).

Прошивка

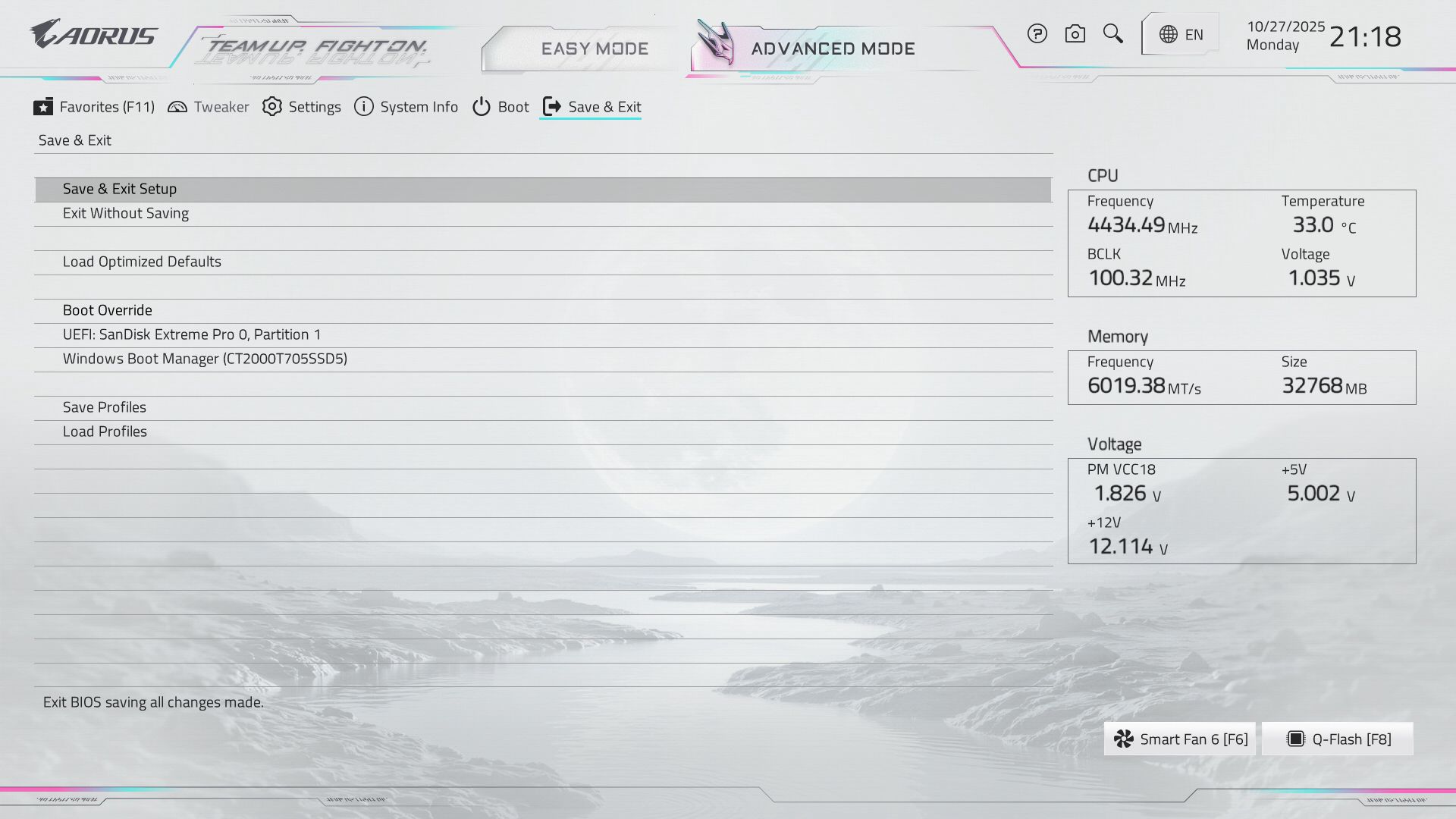

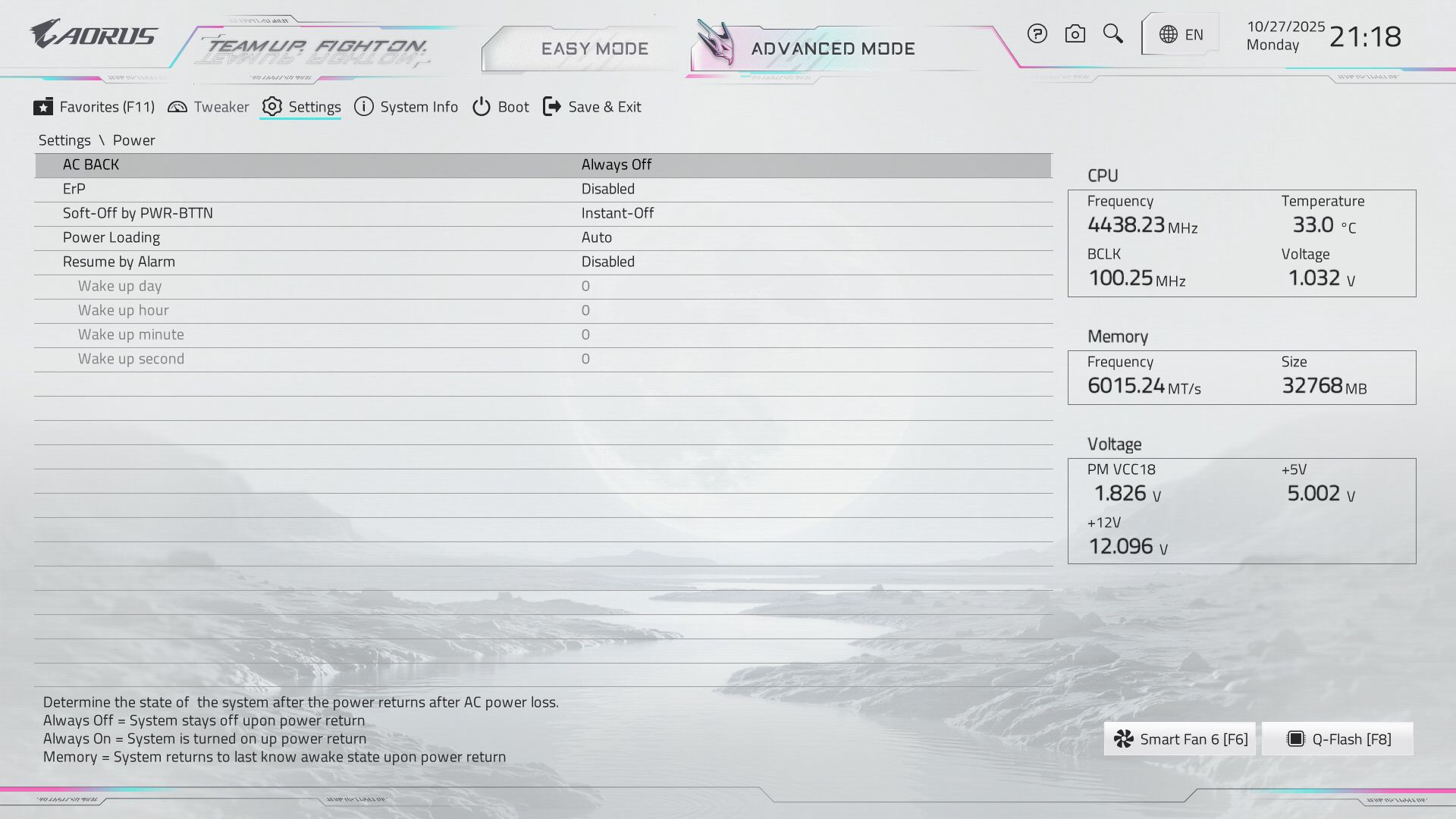

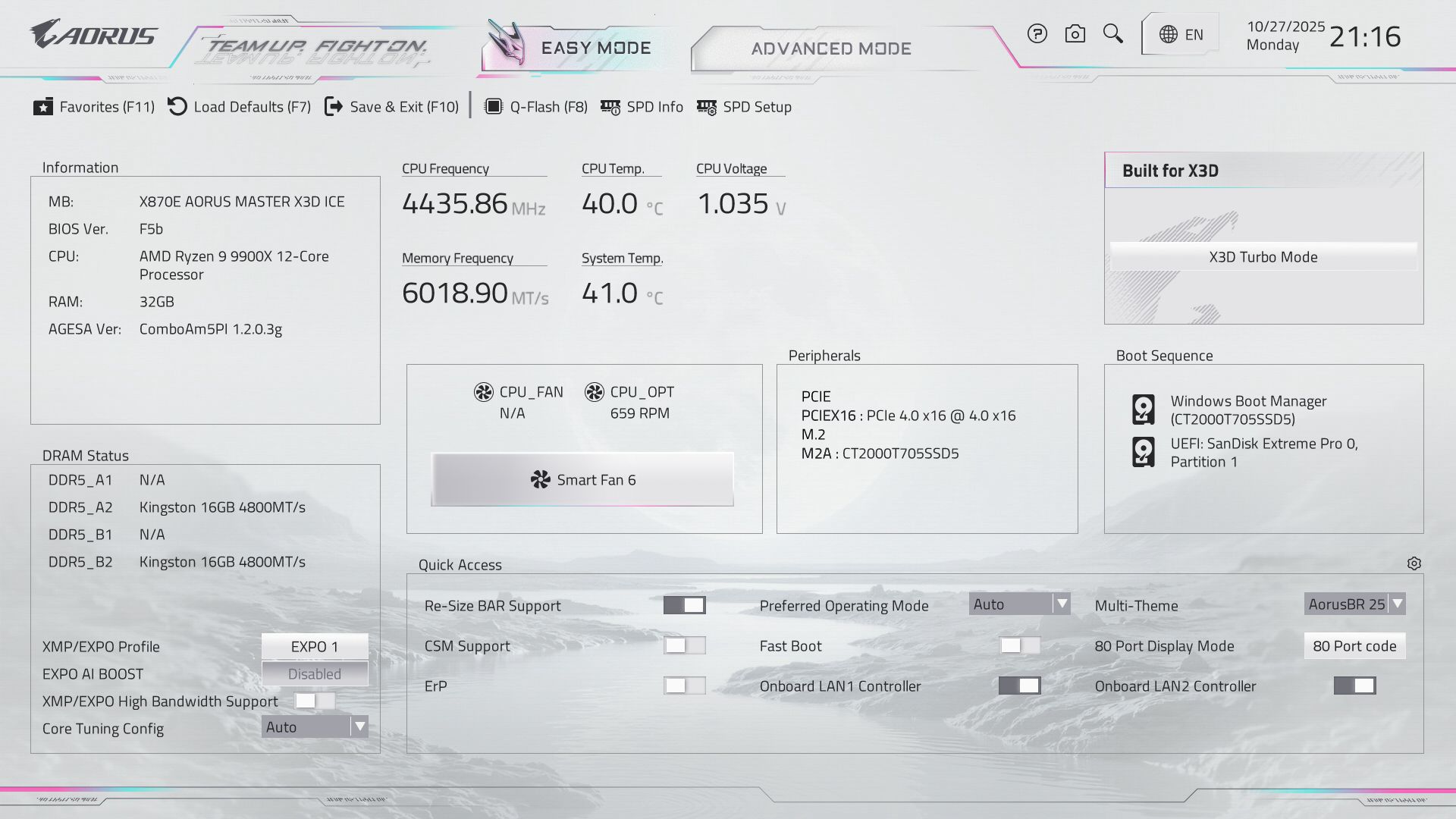

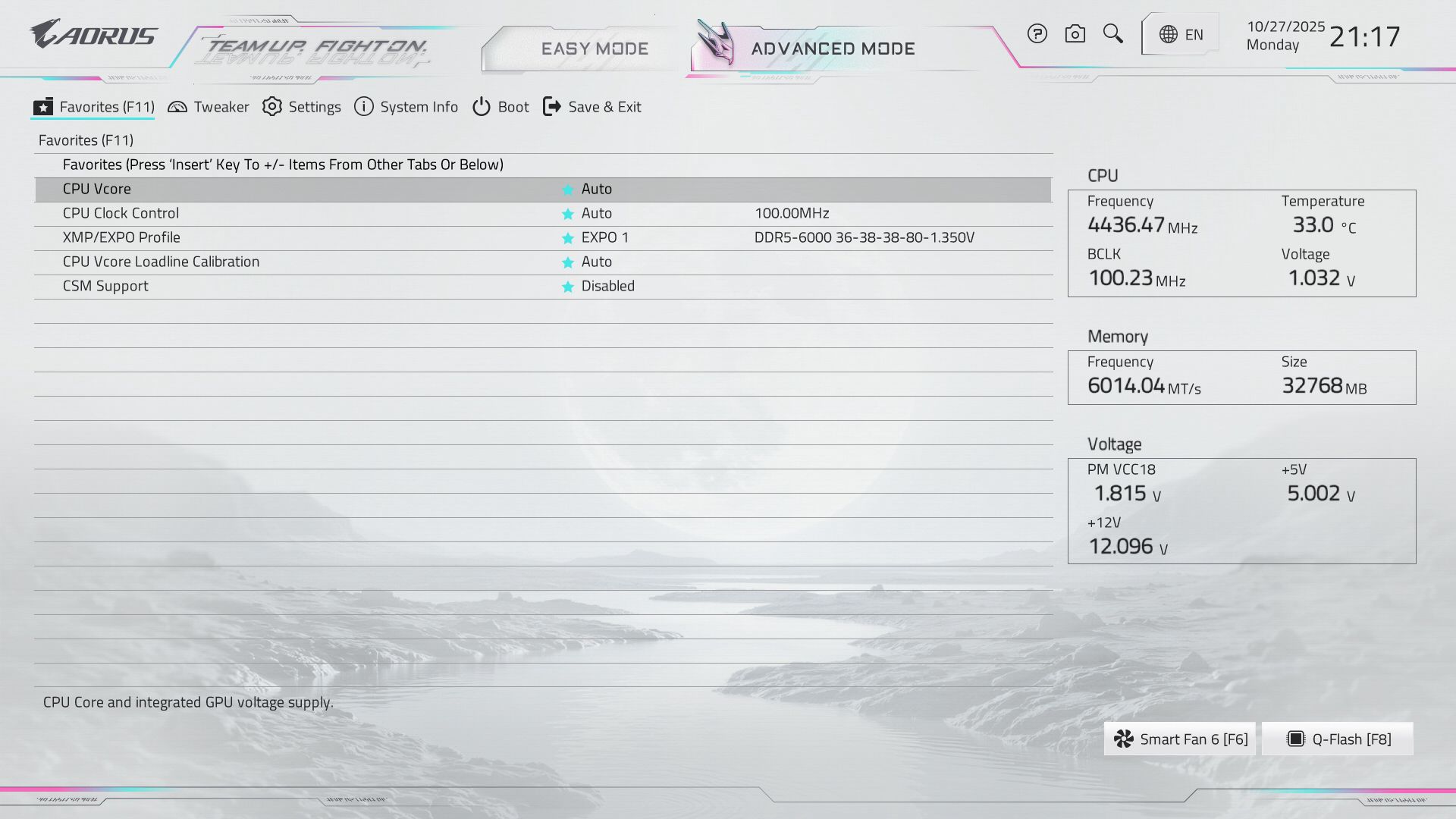

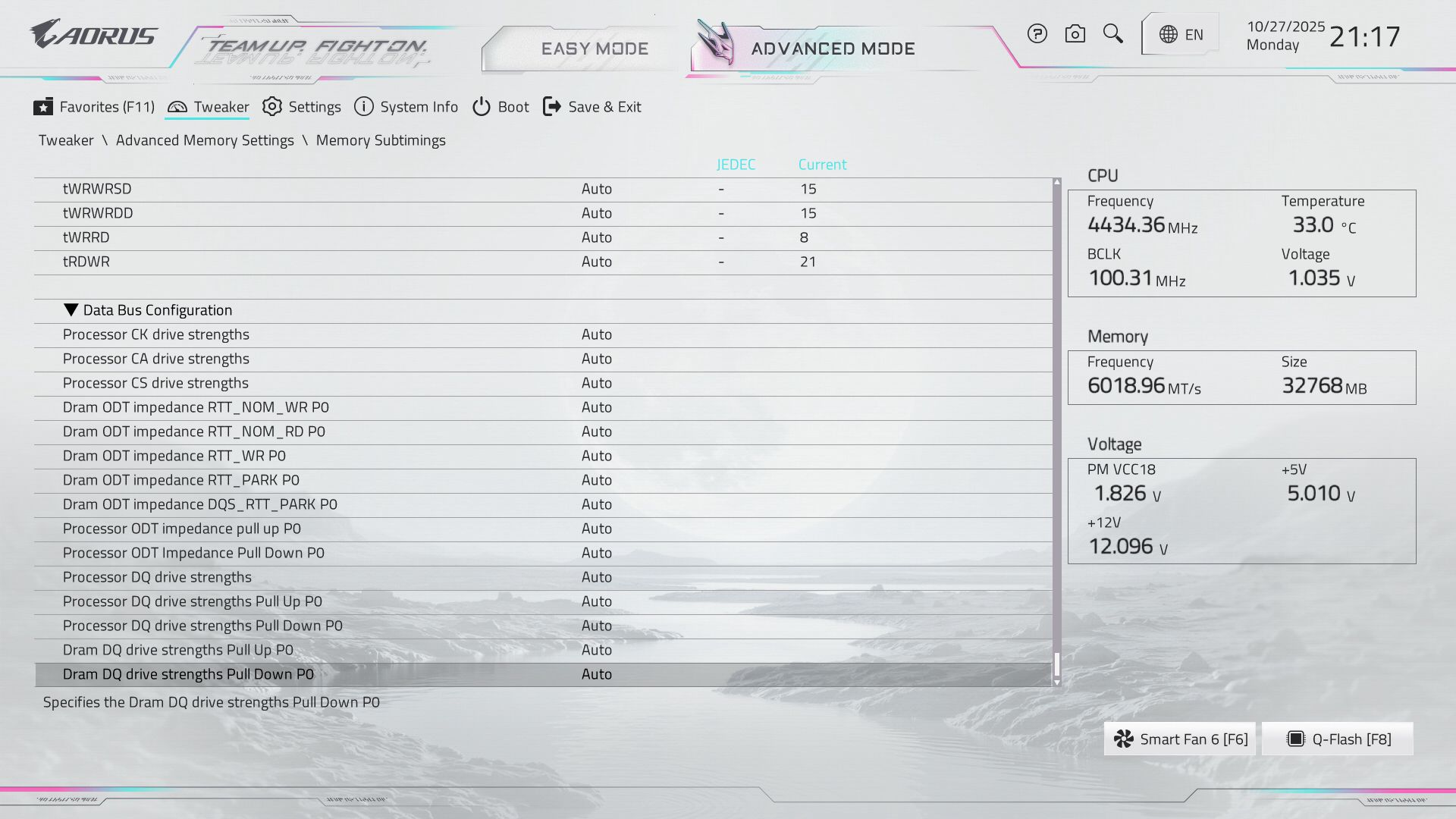

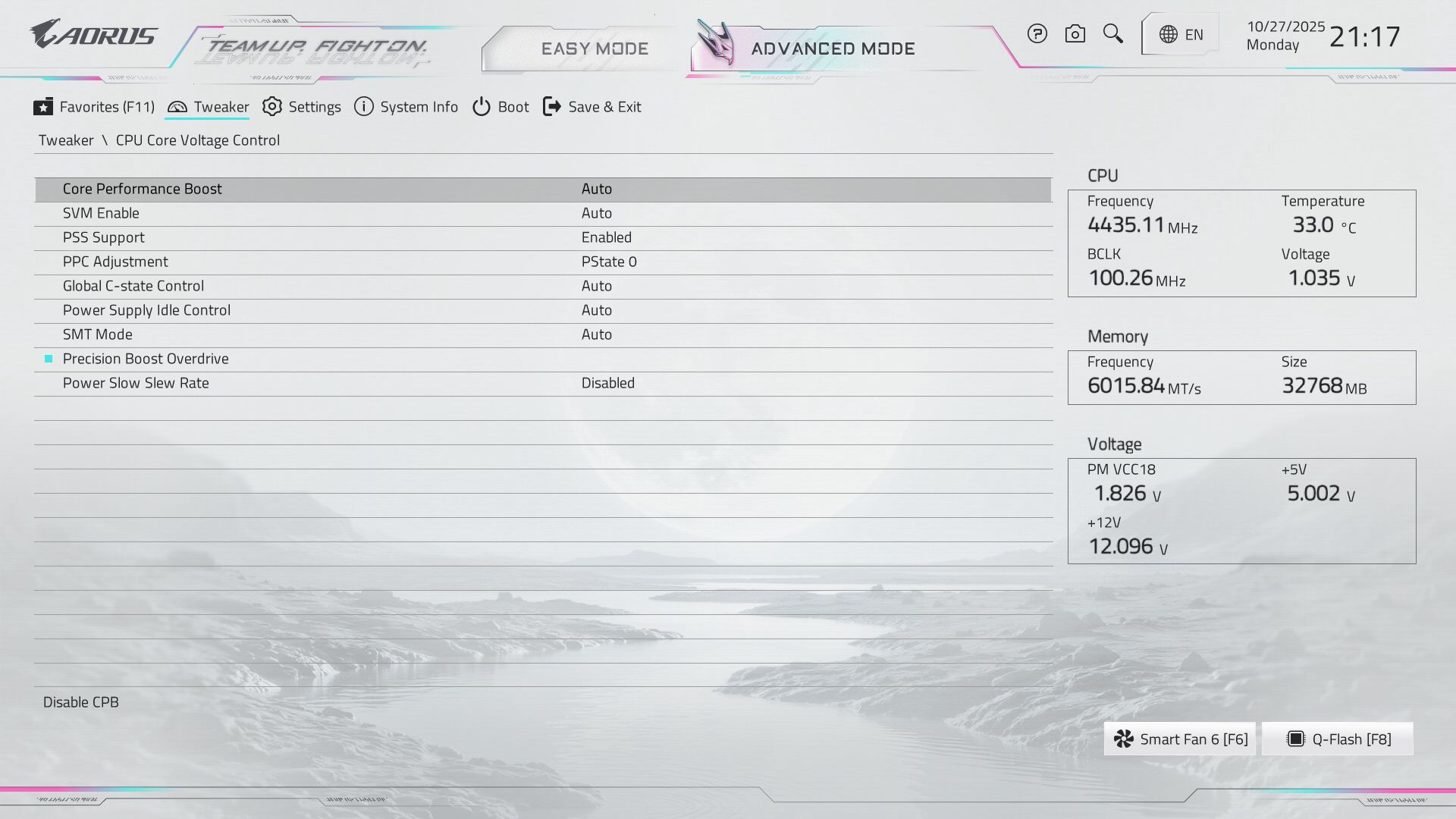

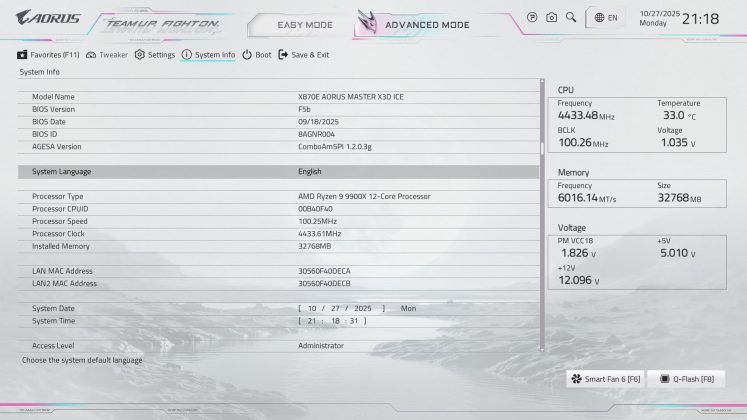

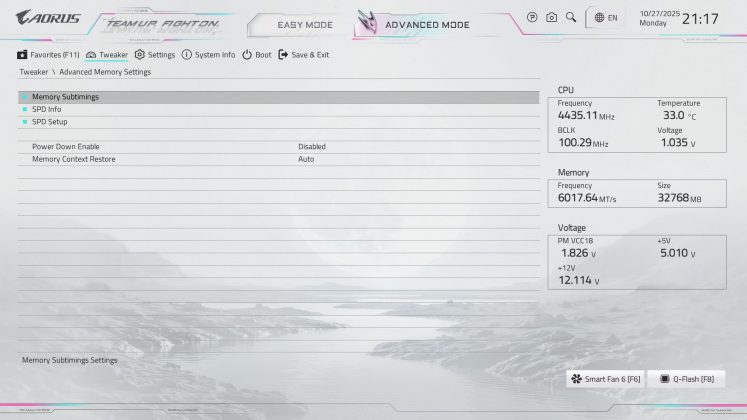

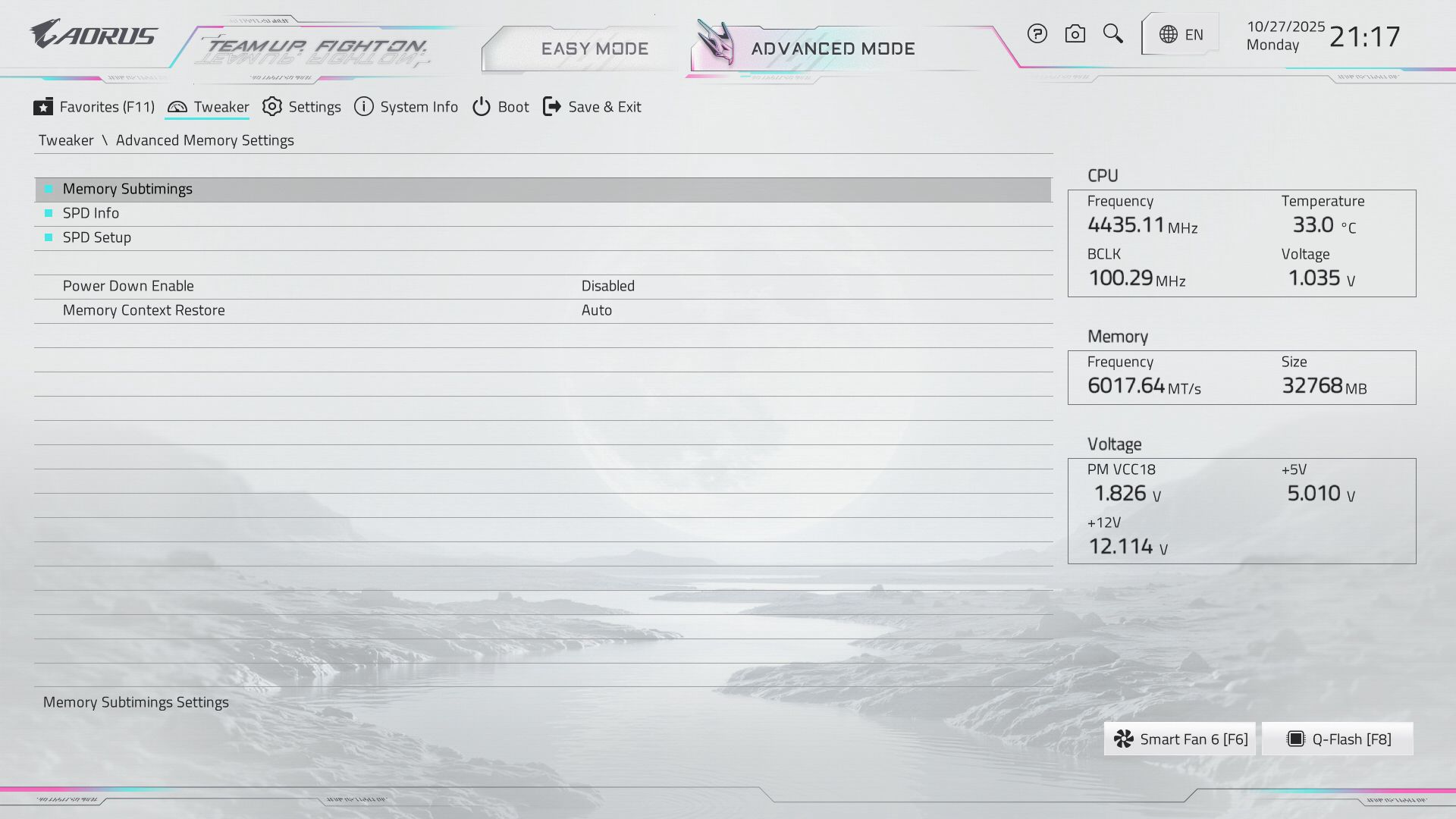

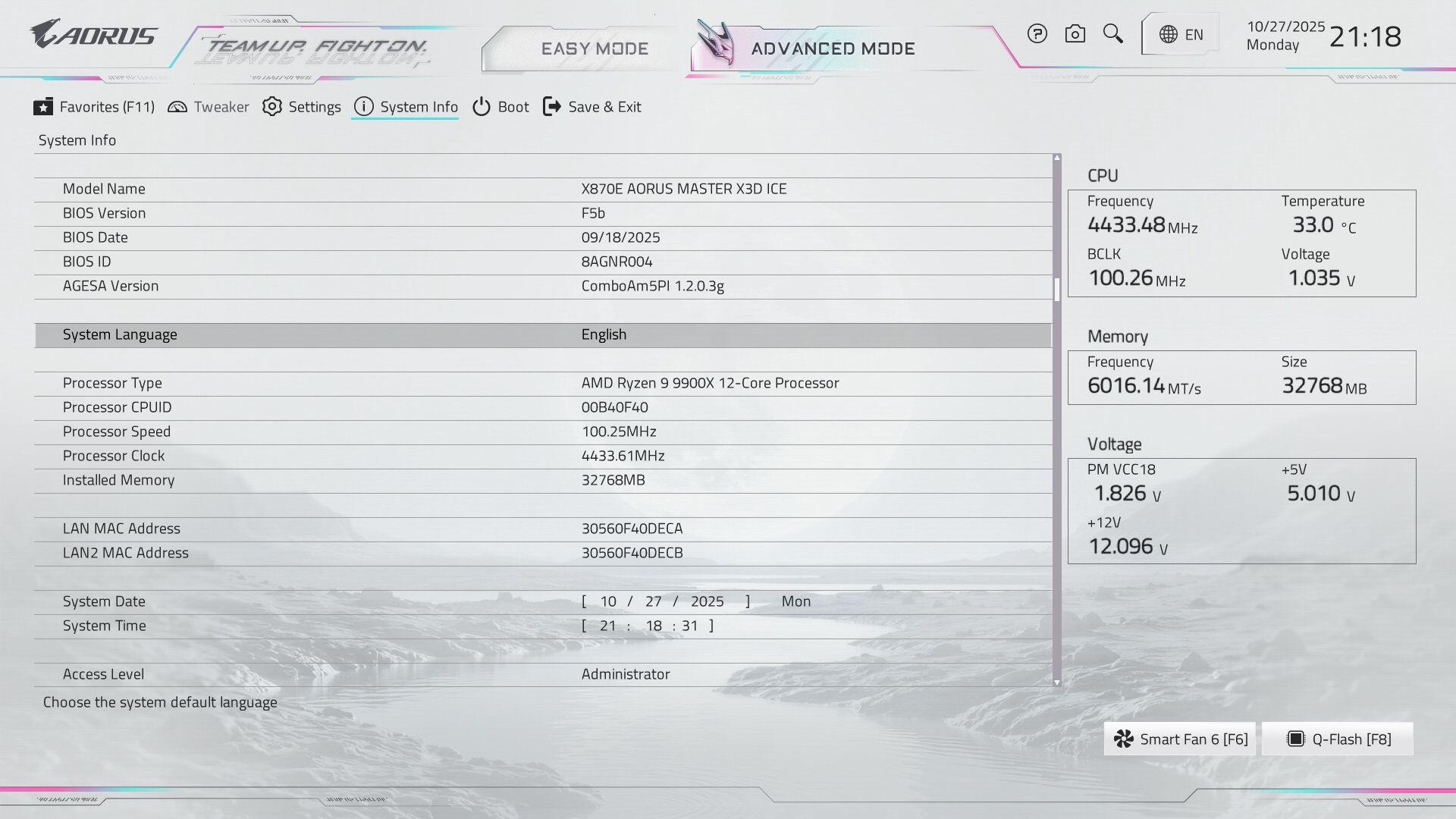

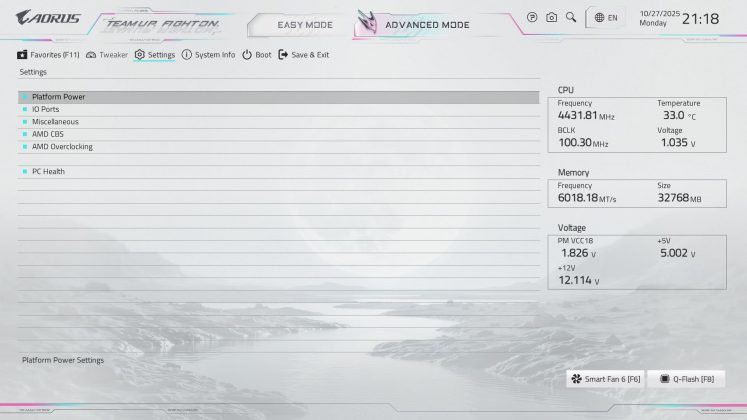

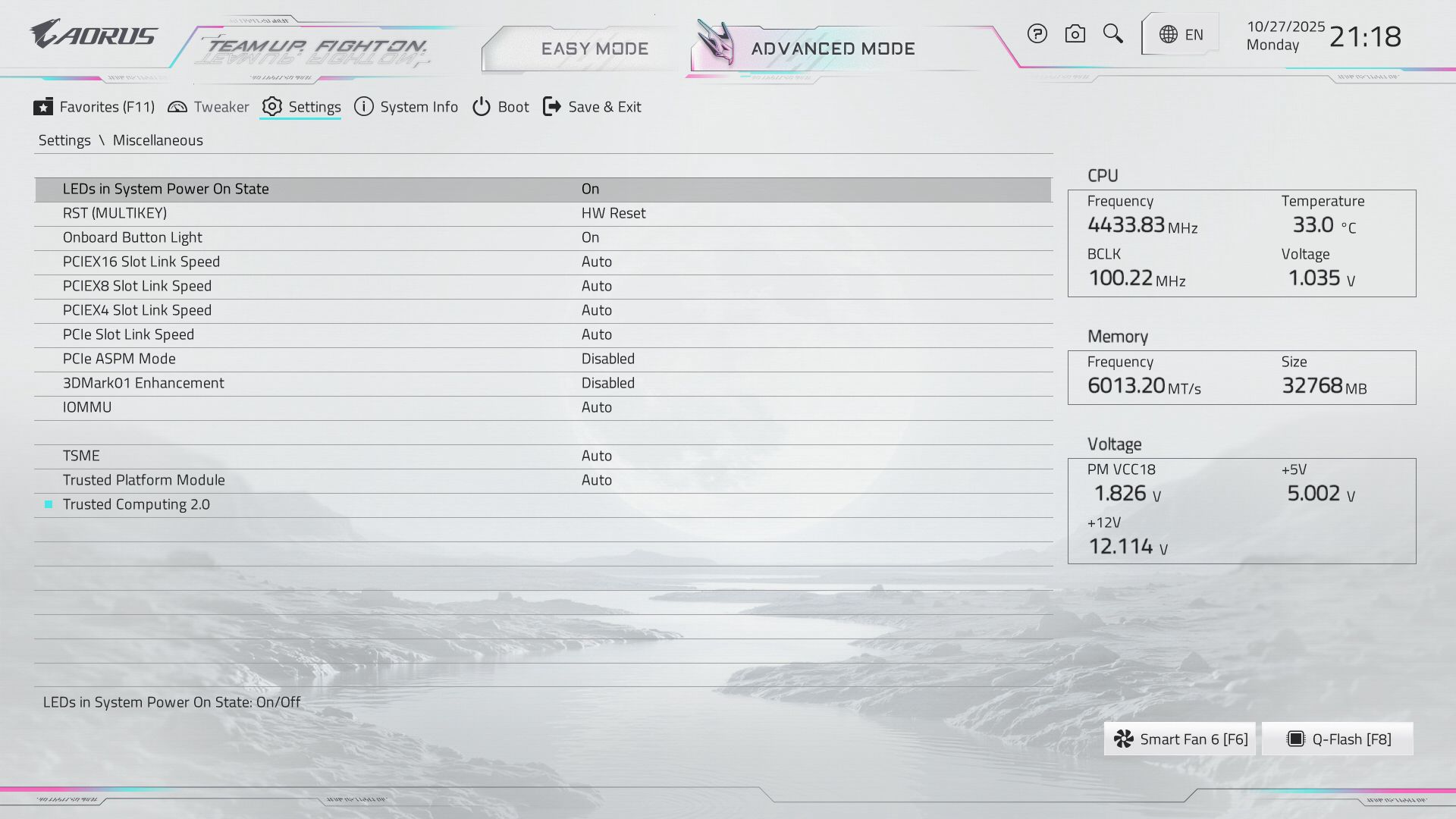

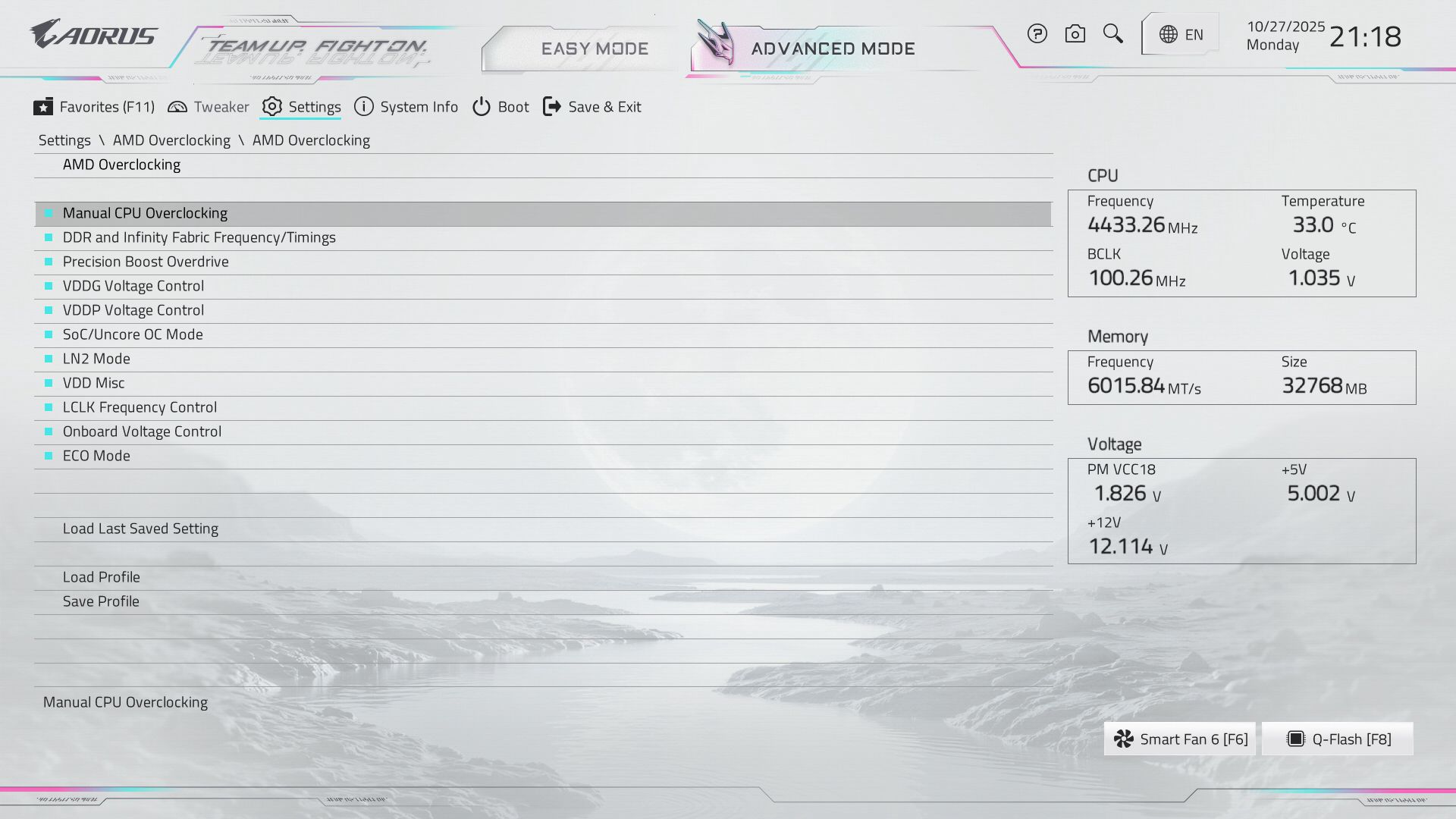

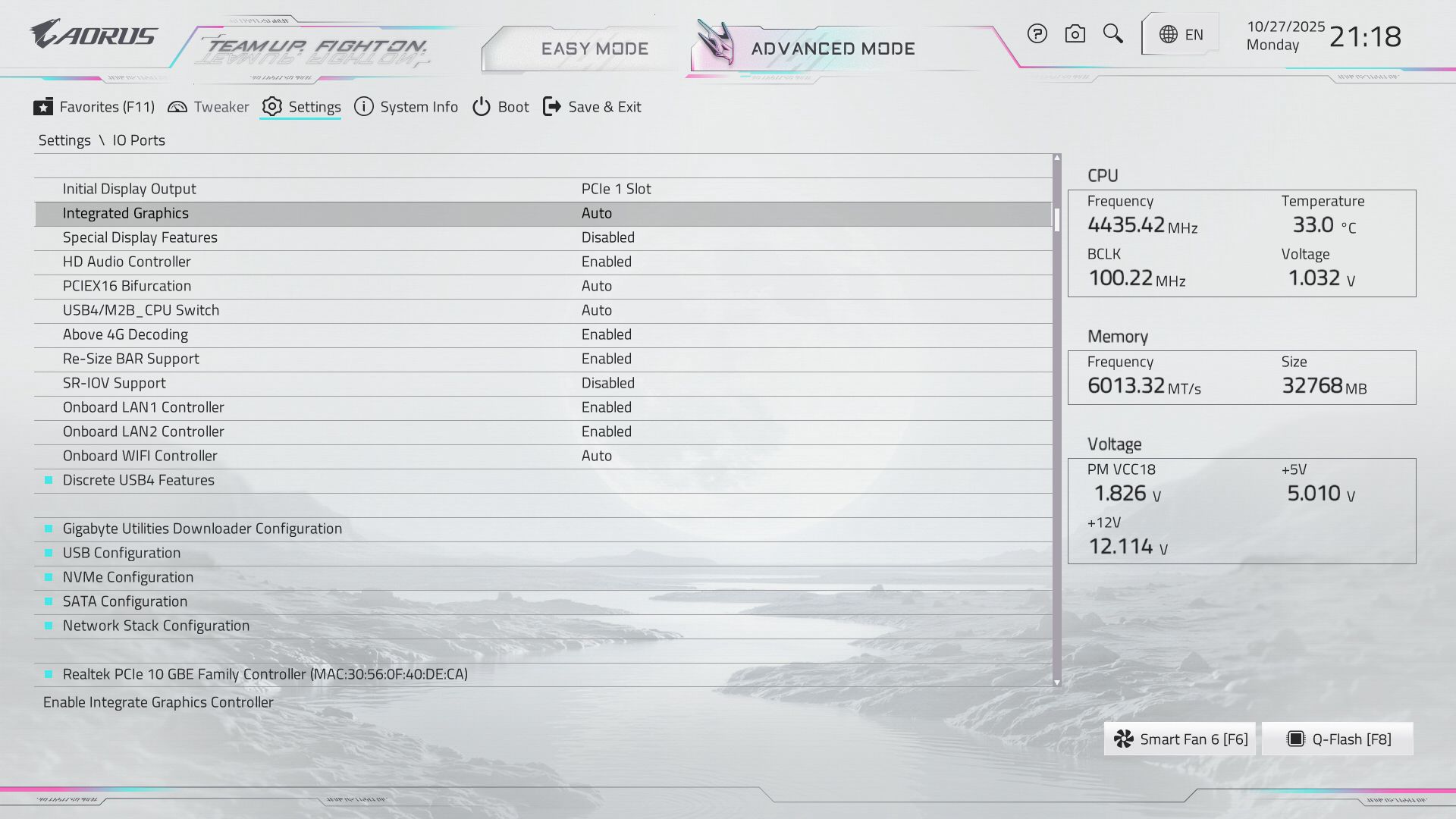

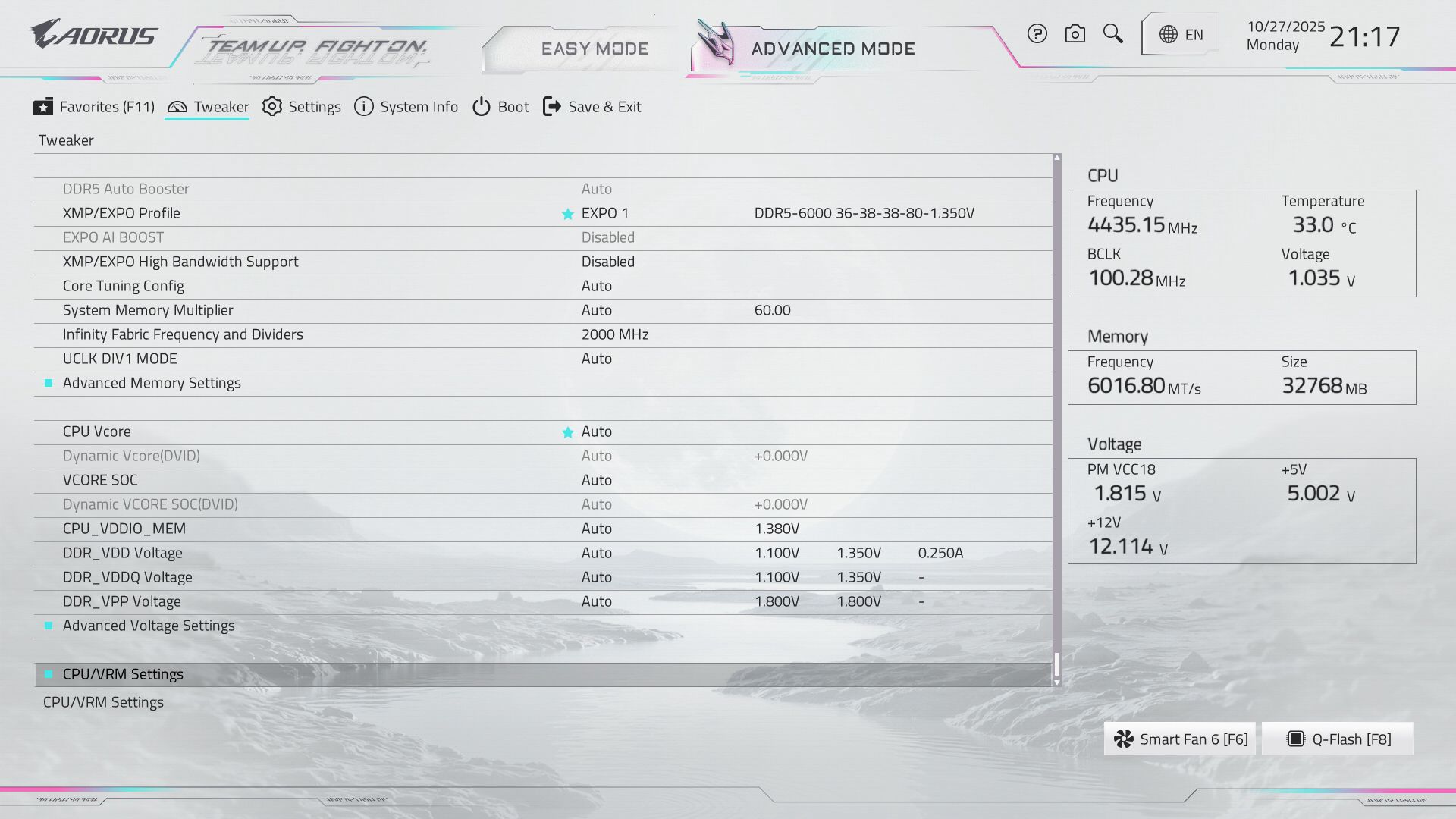

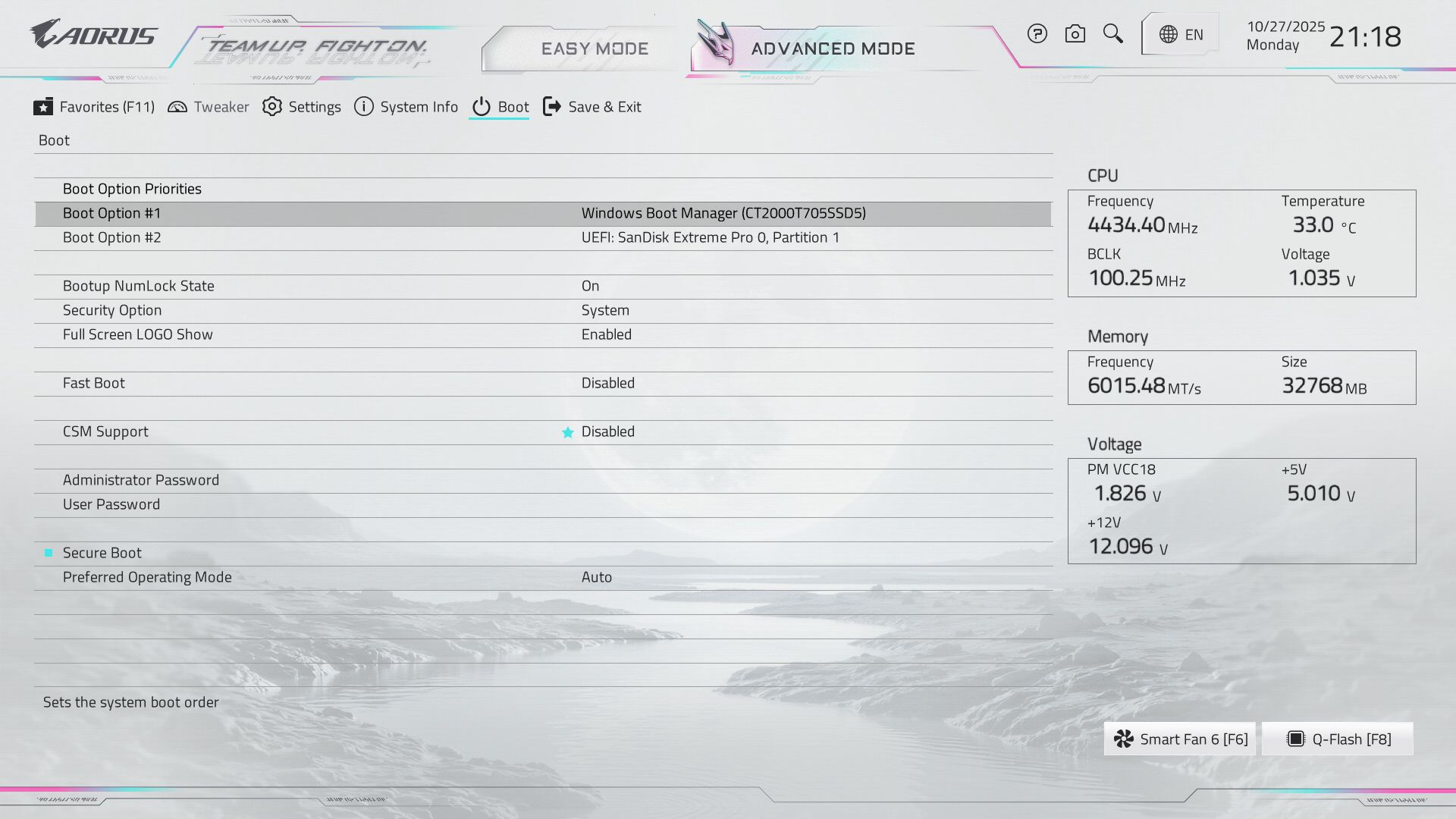

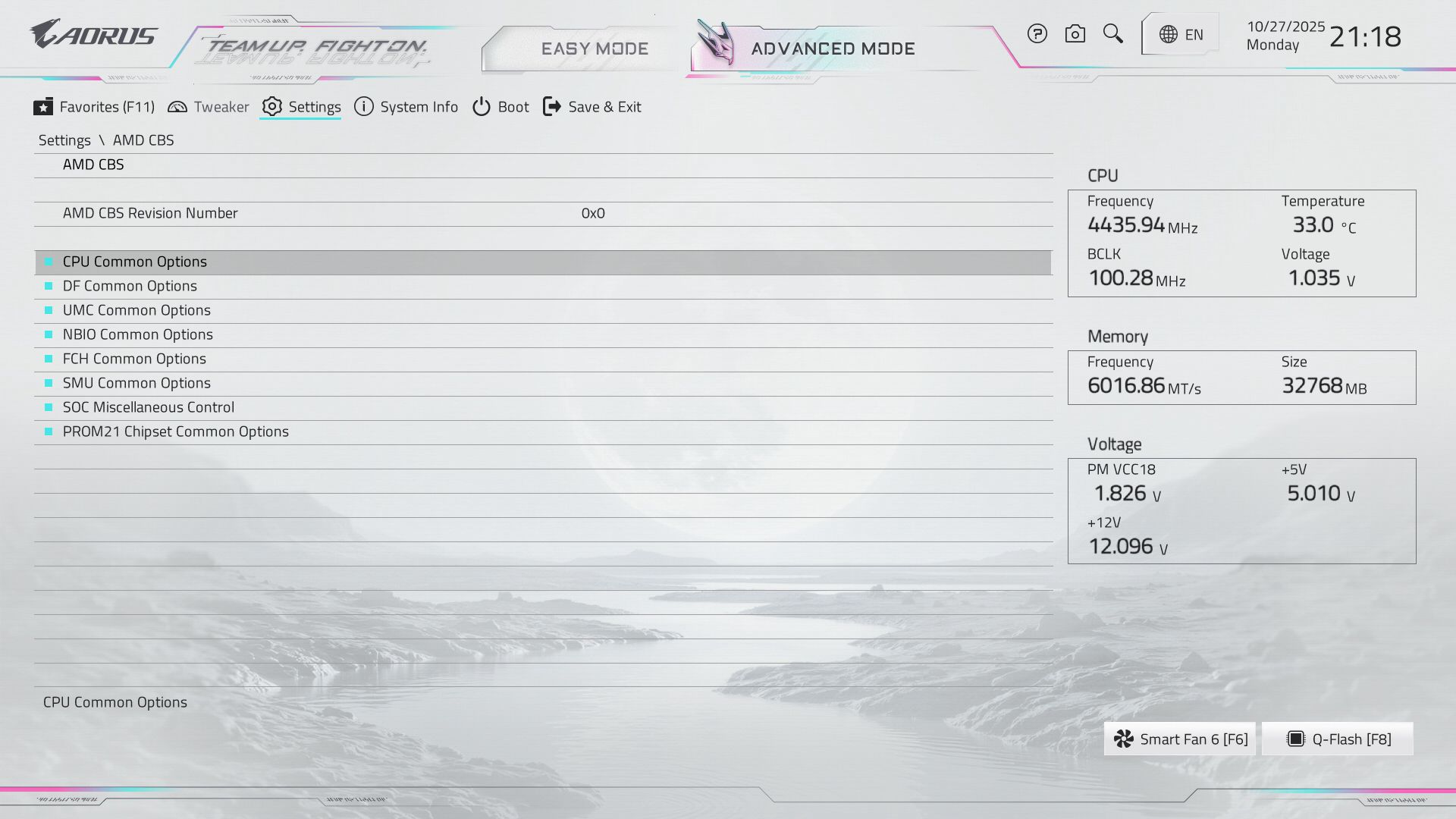

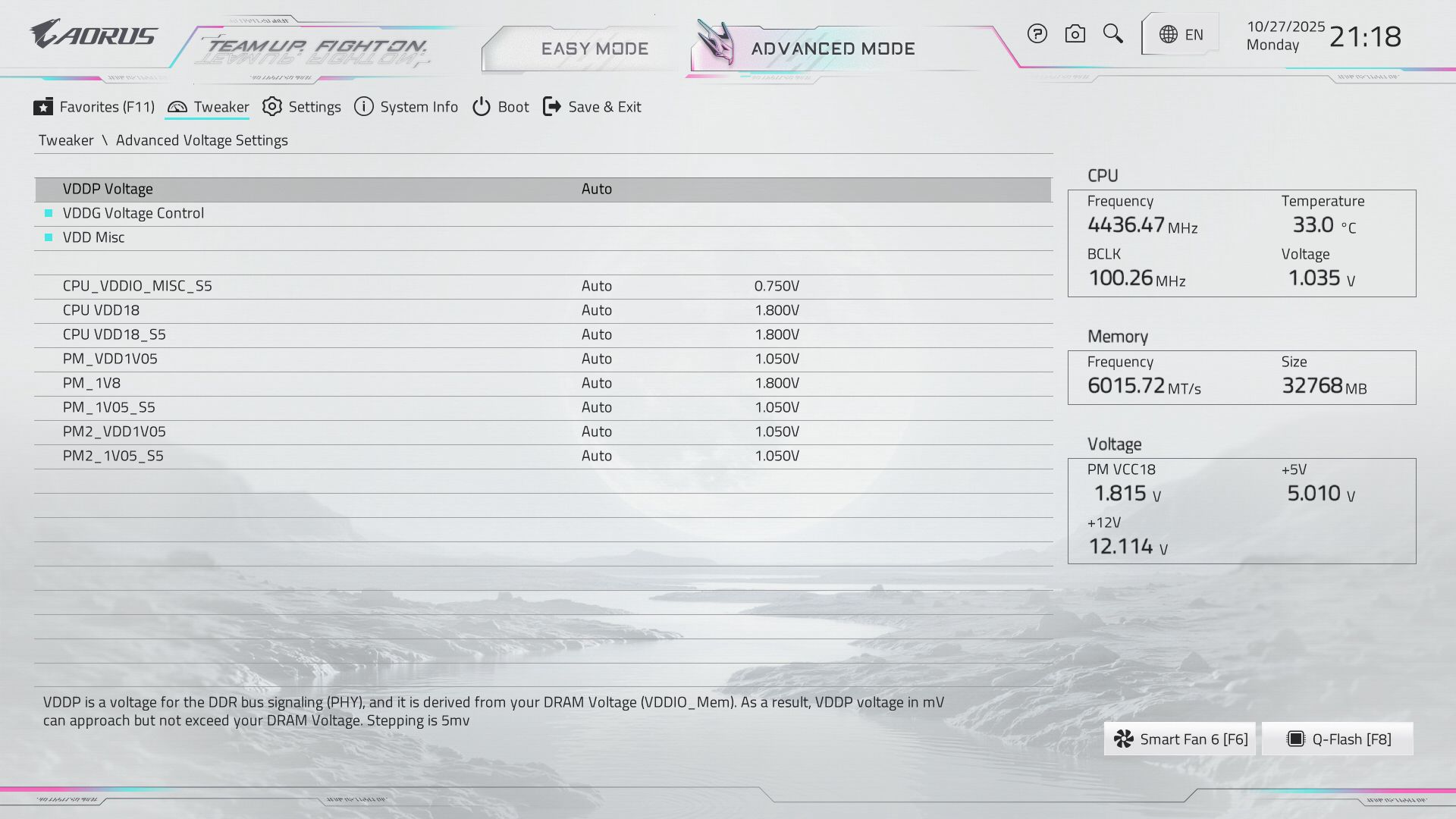

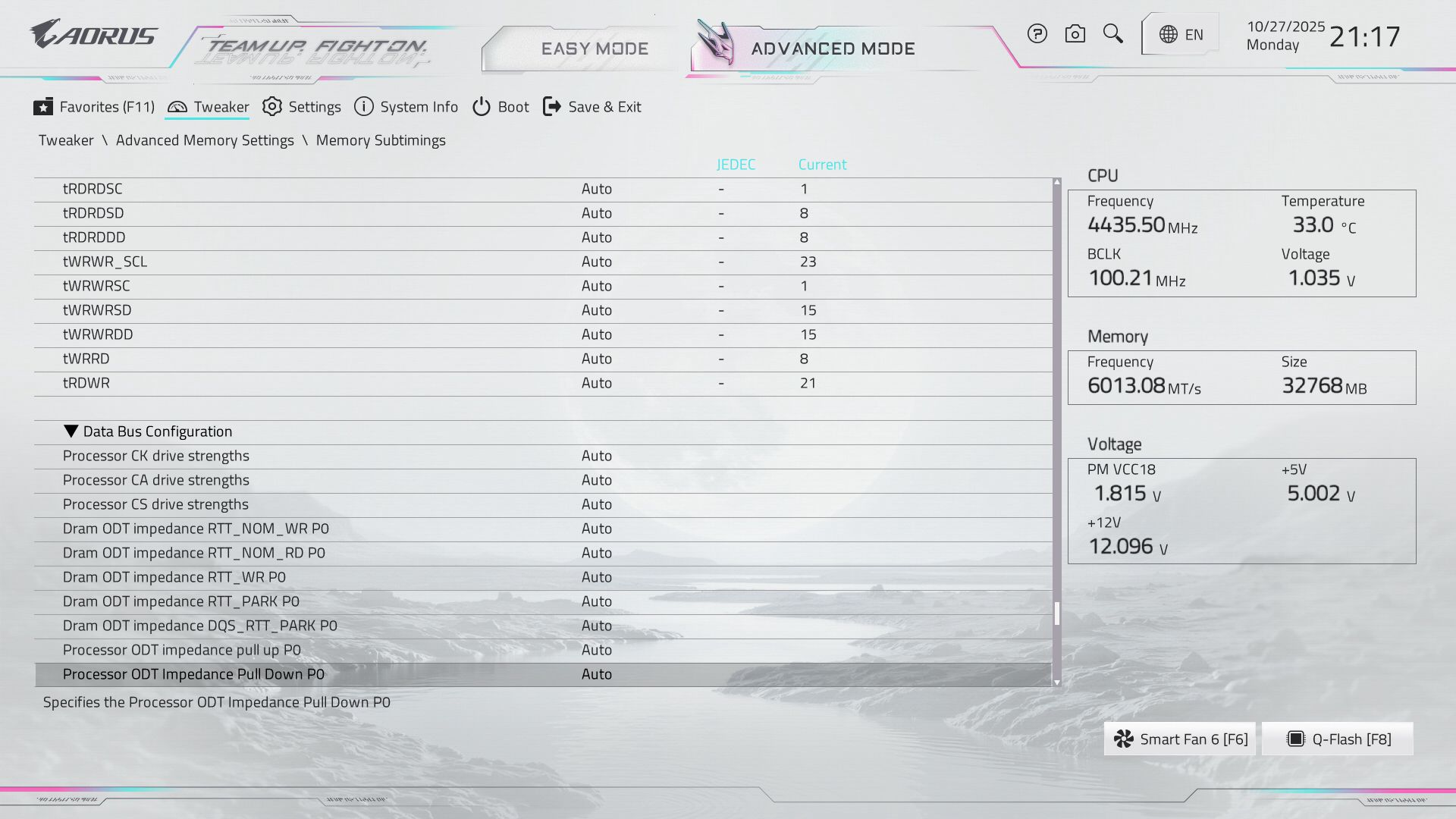

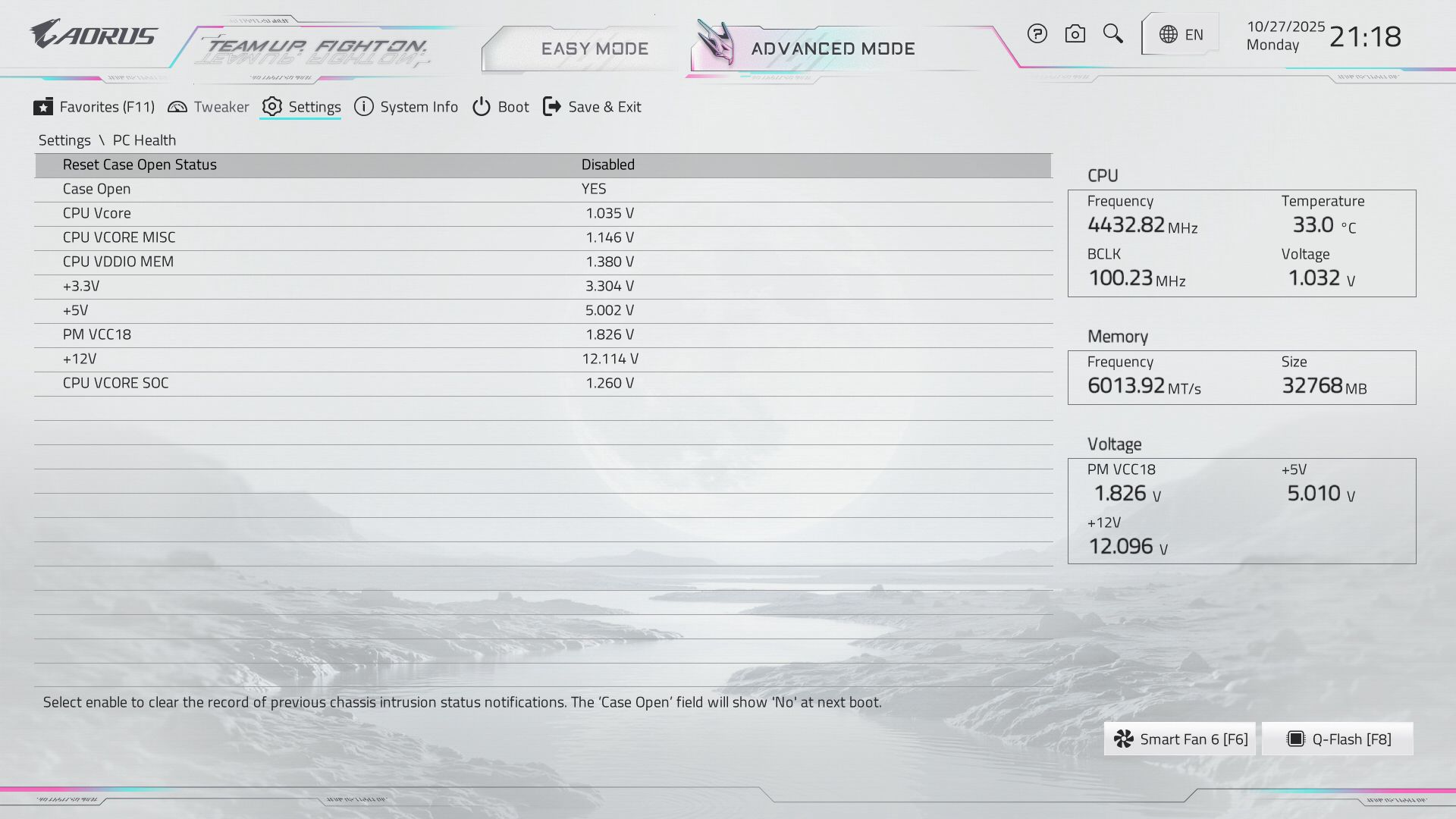

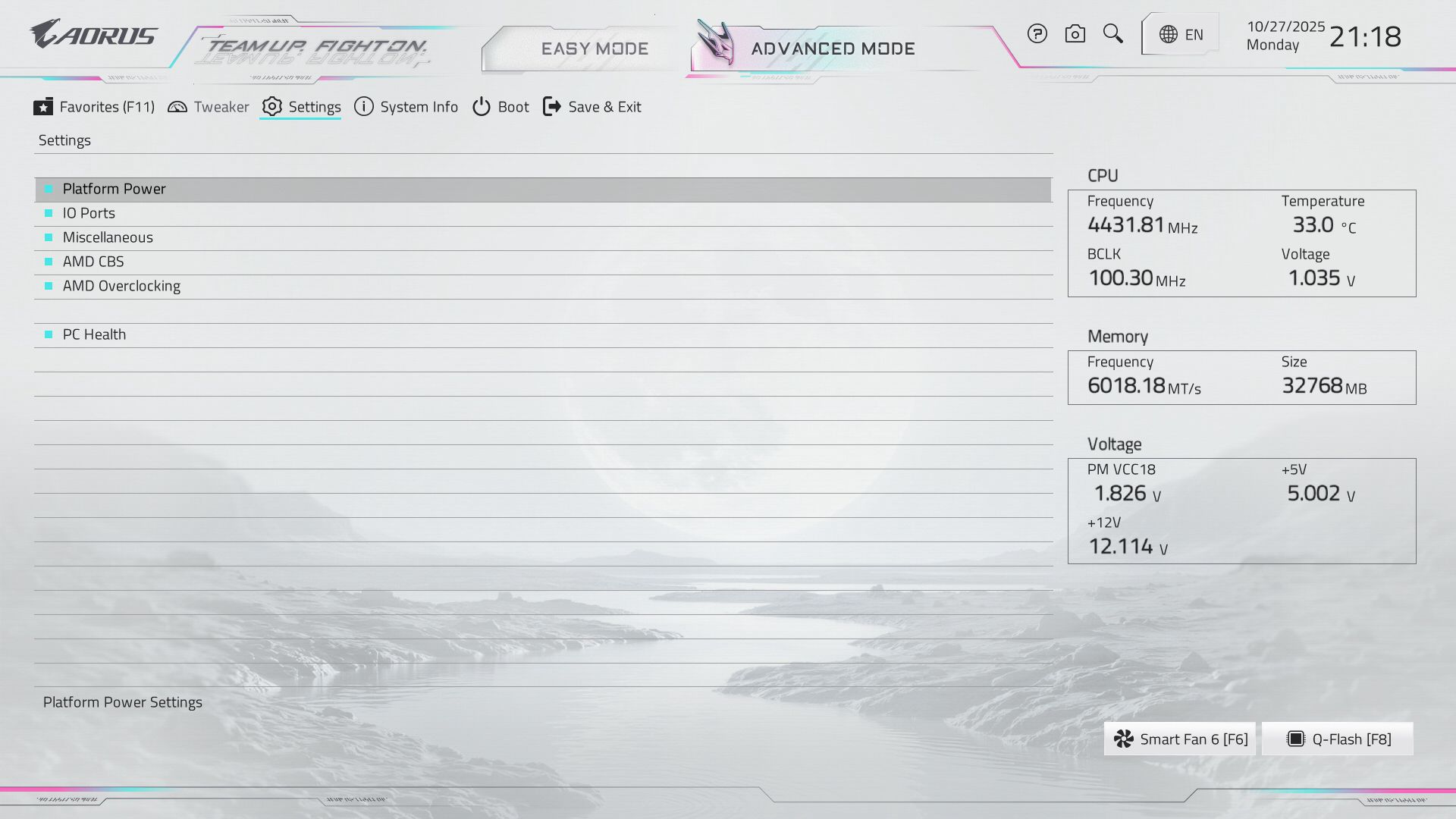

Обновлённый BIOS «UC BIOS 2.0» от Gigabyte запускается в упрощённом режиме, имеет логичную структуру и отображает обширную информацию о системе, включая процессор, оперативную память, скорость вращения вентиляторов и несколько доступных опций, таких как профили XMP, настройки оперативной памяти, поддержка Re-Size BAR, доступ к Smart Fan 6 и многое другое. На платах Ice используется белый/очень светло-серый фон с чёрным текстом, что делает их легко читаемыми.

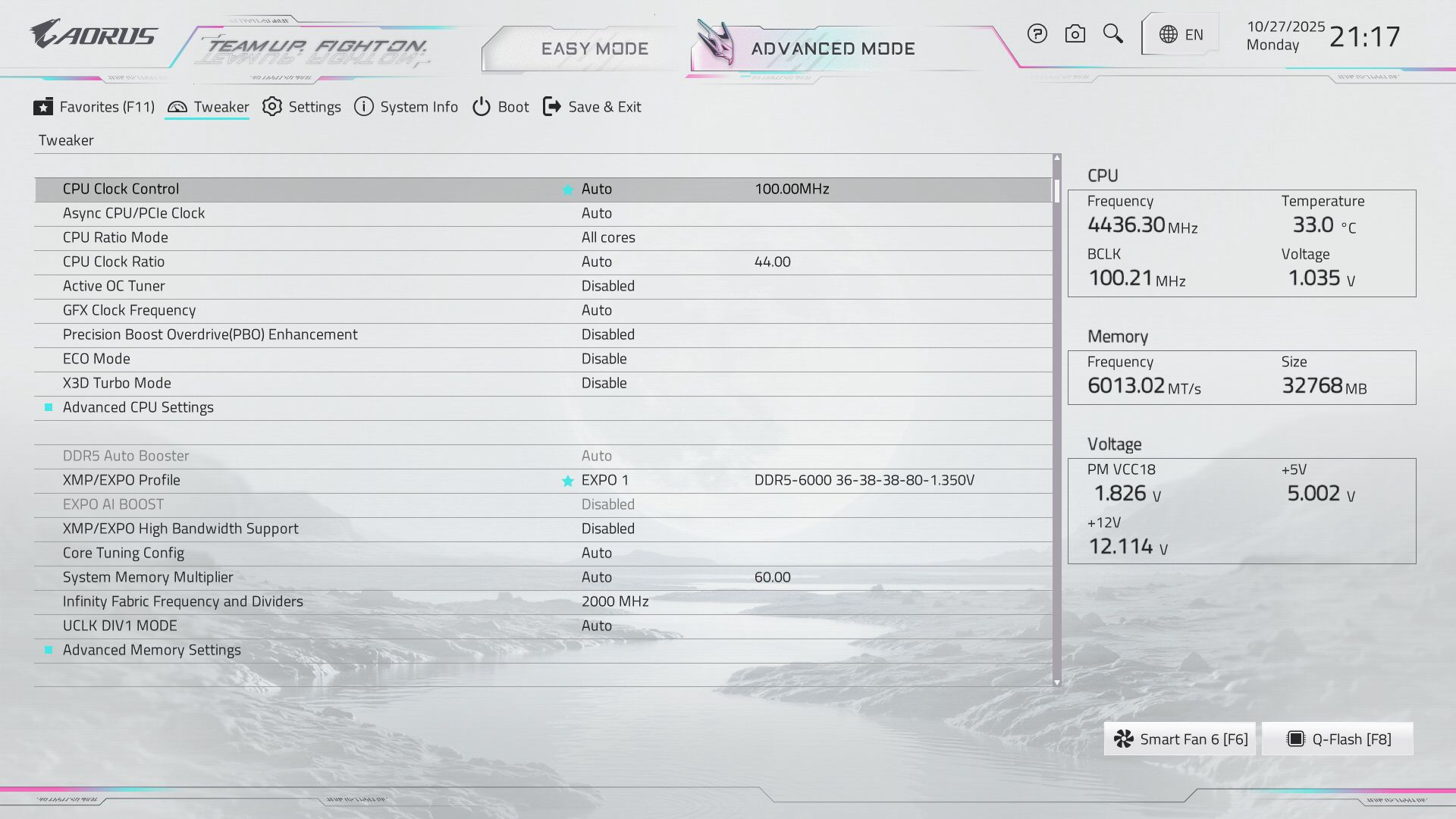

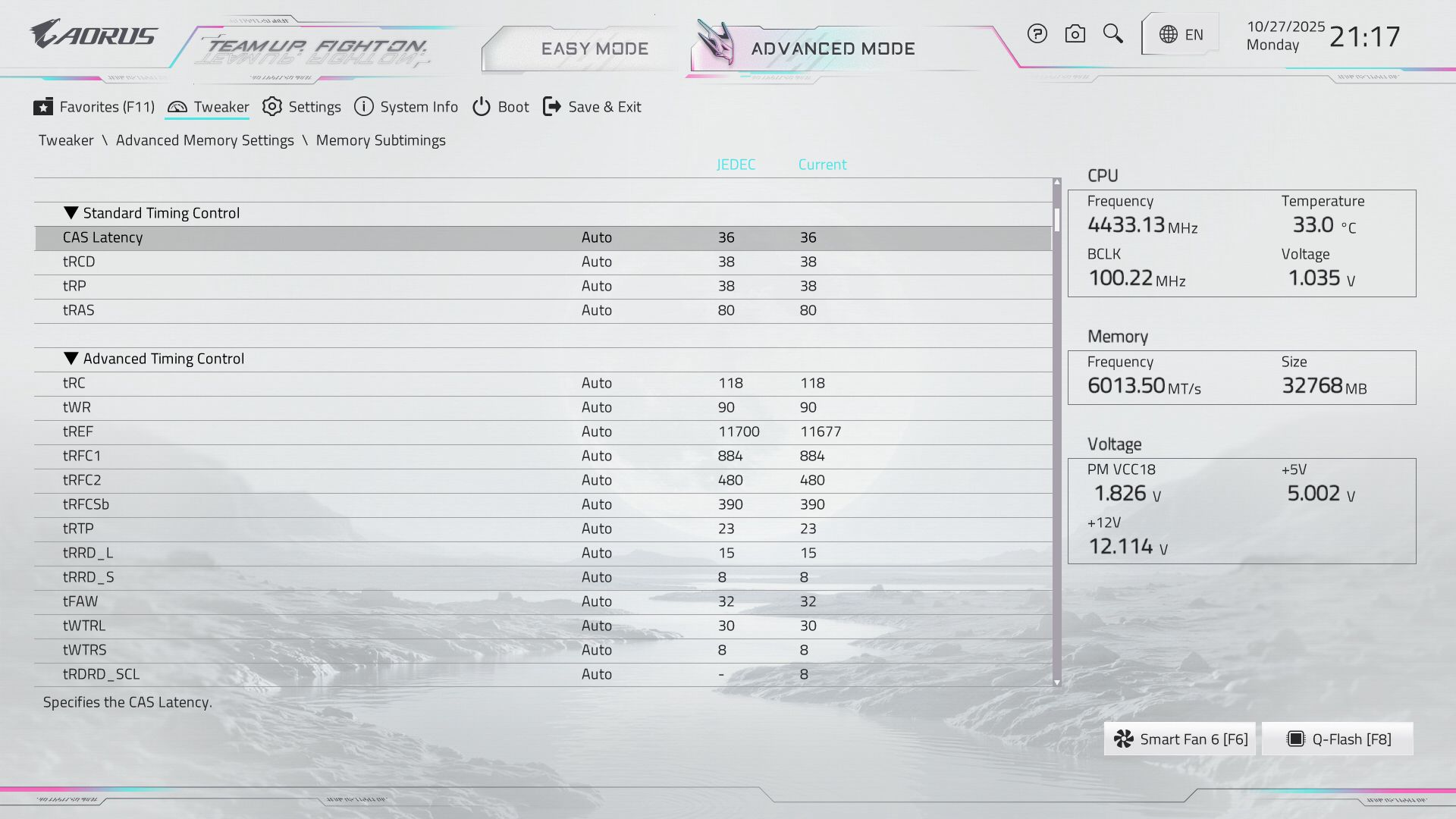

В расширенном режиме все заголовки по-прежнему отображаются вверху, но теперь они представляют собой более крупные «кнопки», которые можно легко выбрать с помощью мыши. Индикатор выделения (место, где вы находитесь на странице) здесь светло-голубого цвета, и его хорошо видно. Все необходимые опции у вас под рукой, и вам не нужно переходить на несколько уровней вниз, чтобы получить доступ к наиболее часто используемым функциям, особенно если вы сохраняете избранное.

Ещё одна интересная особенность заключается в том, что новый BIOS объёмом 64 МБ включает функцию DriverBIOS для предварительной установки драйвера Wi-Fi, что позволяет подключаться к сети. Эта функция полезна для пользователей Windows 11 25H2, которым необходимо подключение к Интернету для использования учётной записи Microsoft и установки ОС.

1 из 20

Программное обеспечение

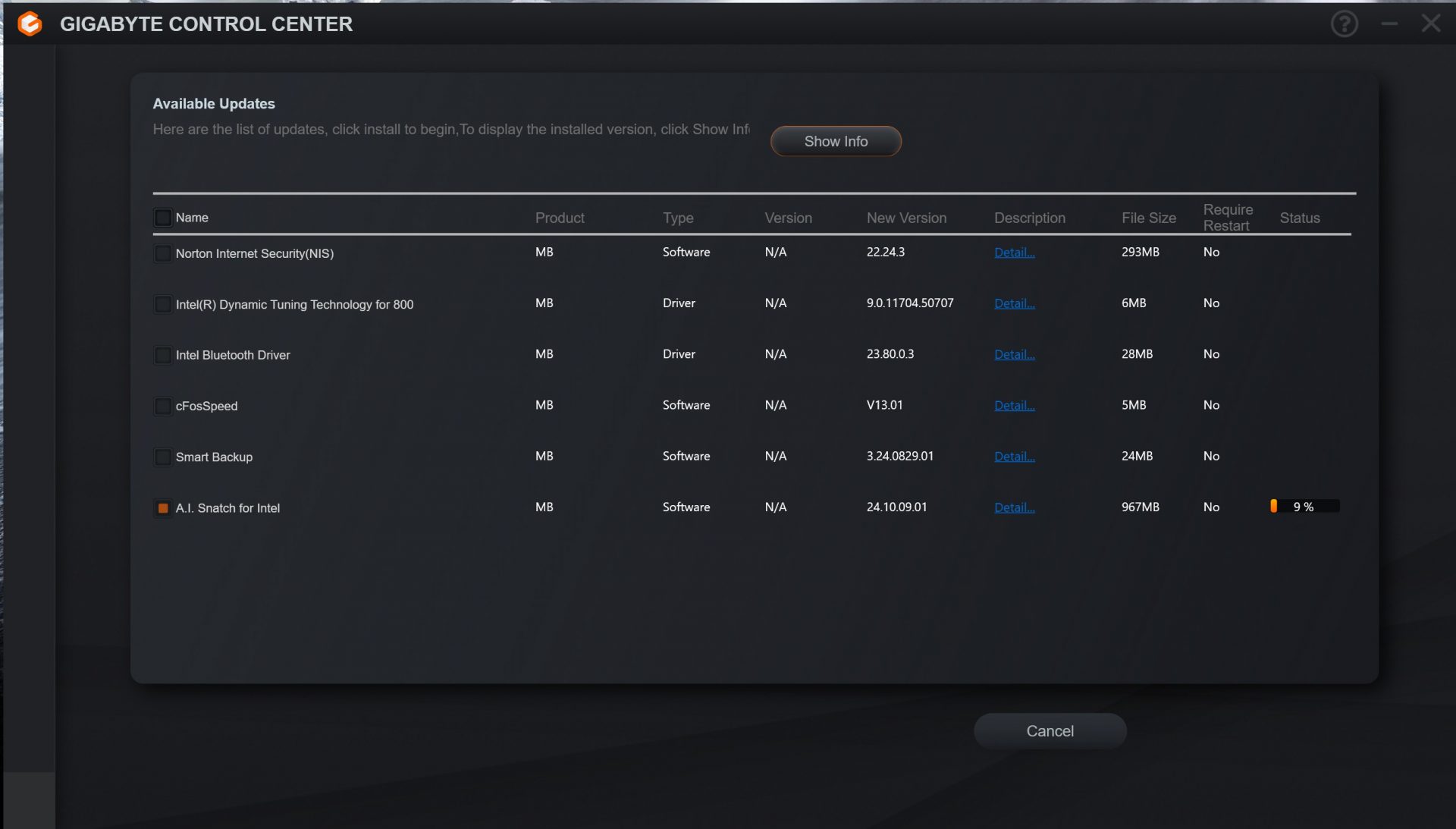

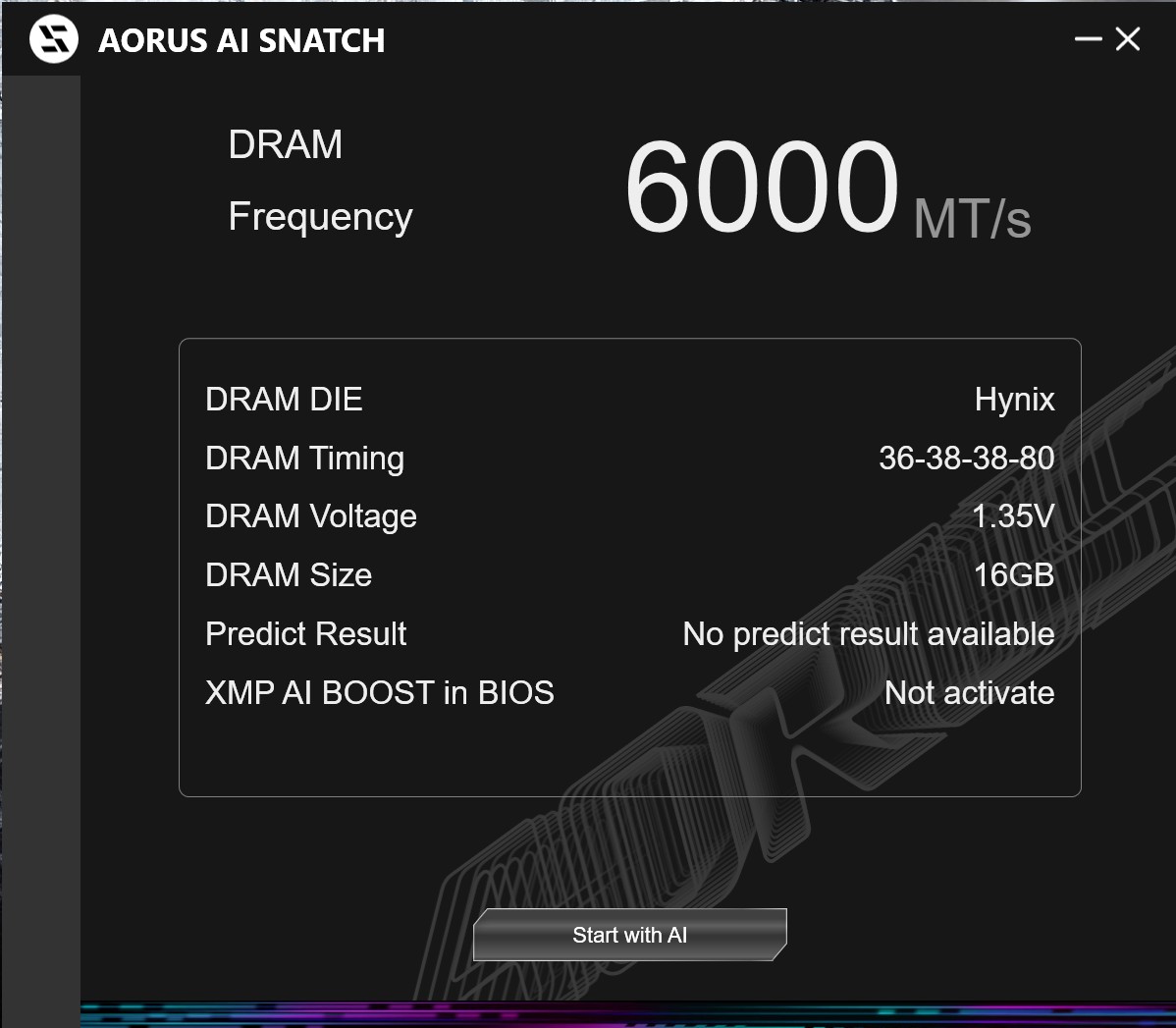

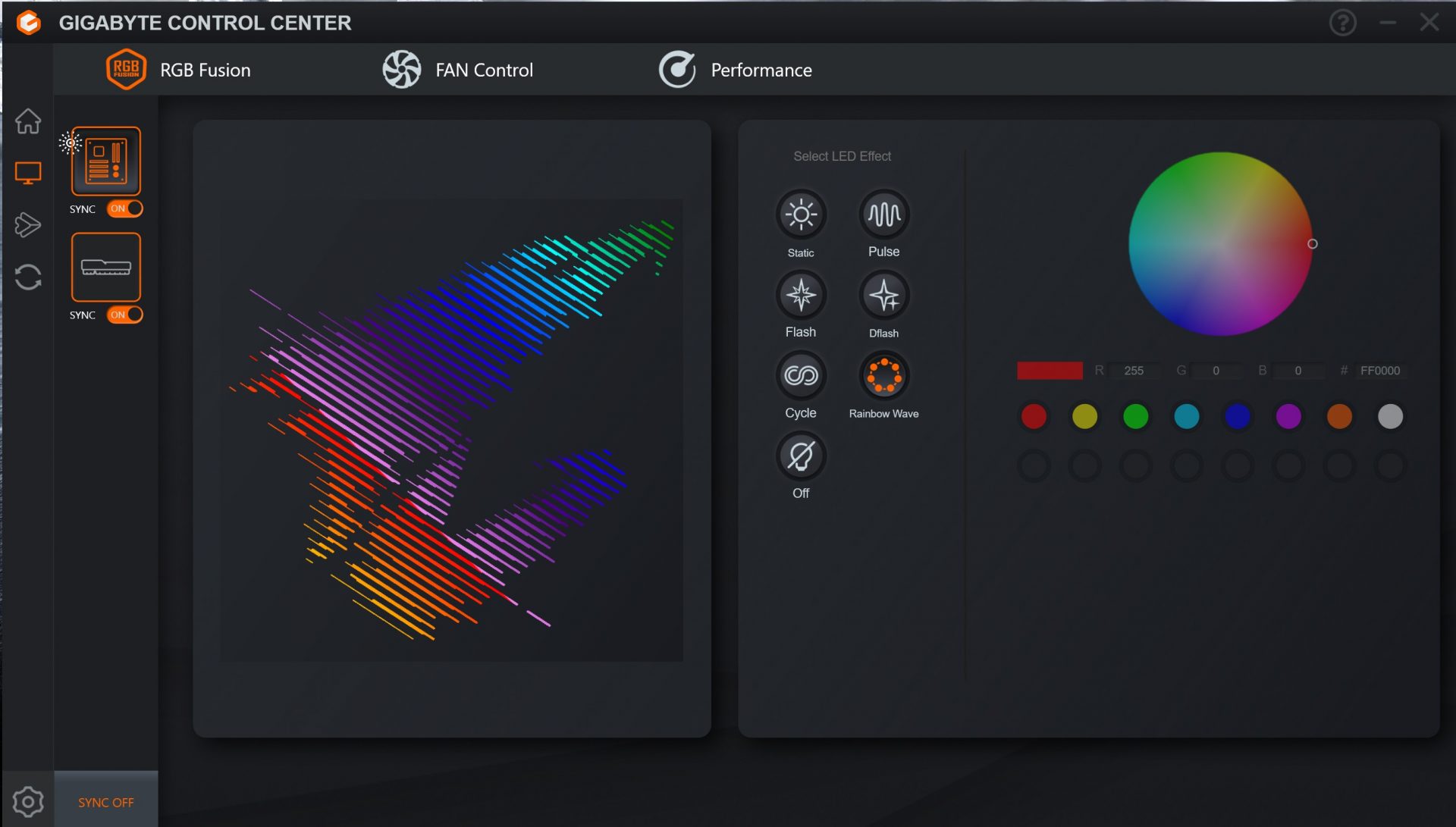

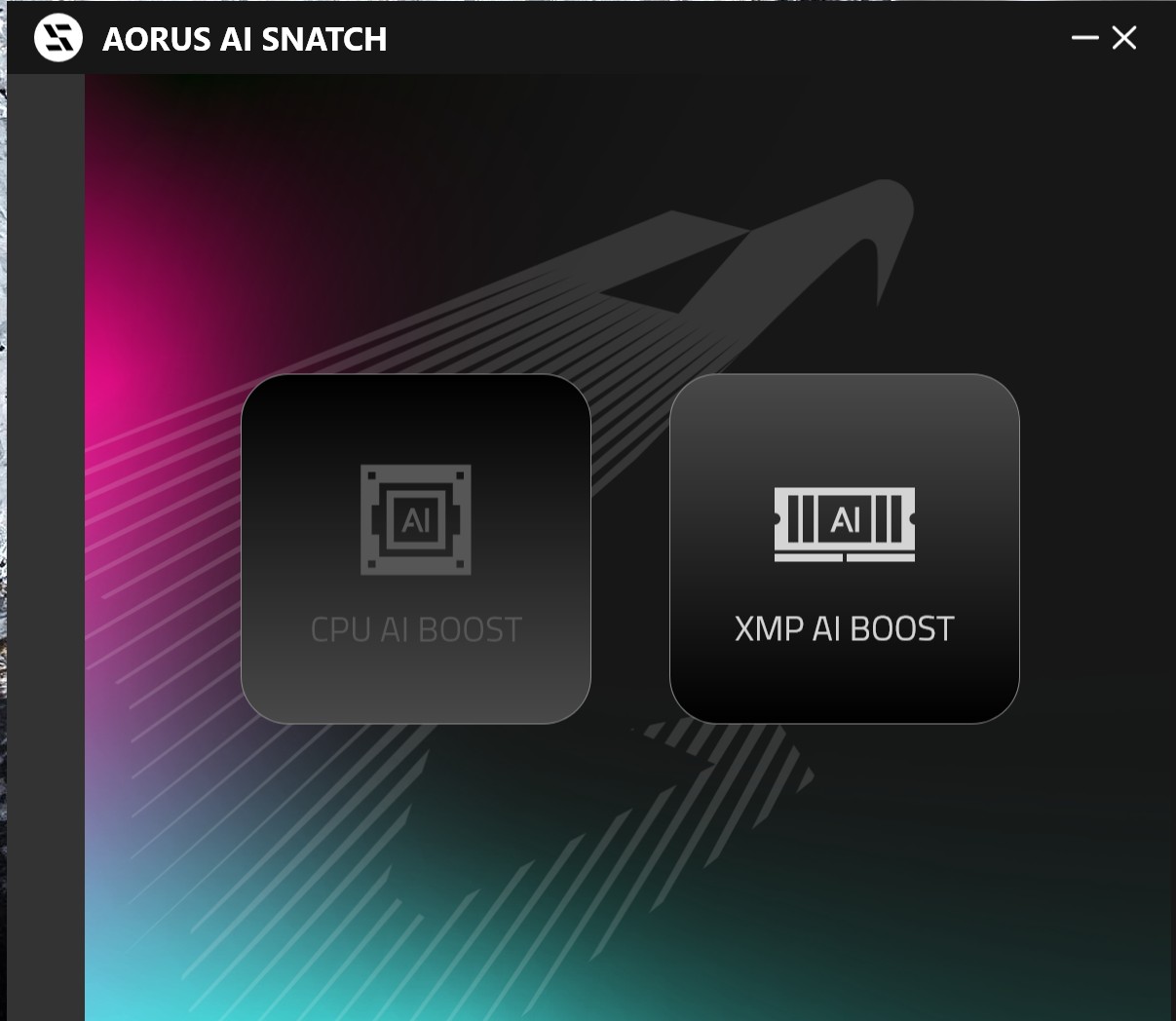

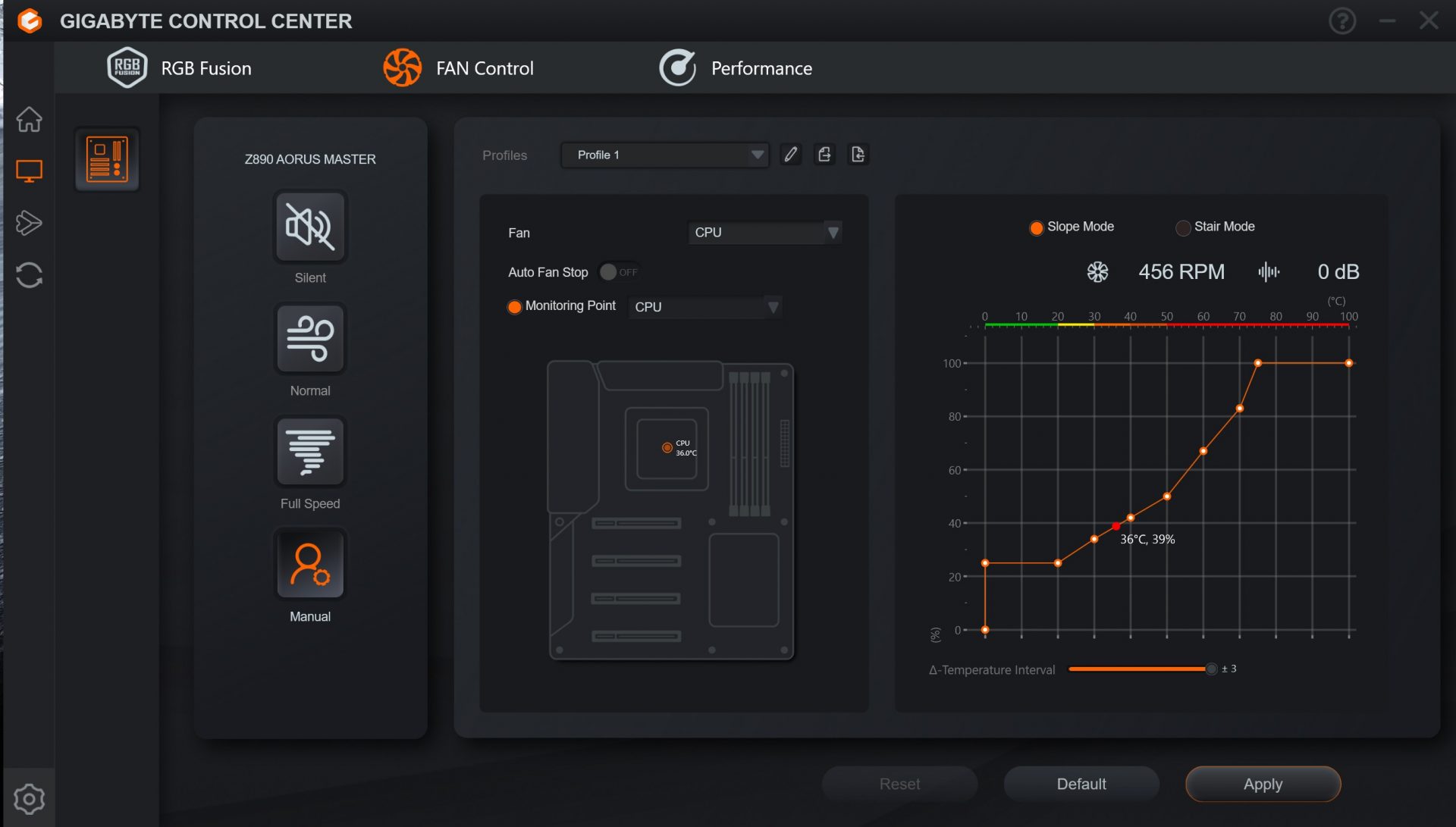

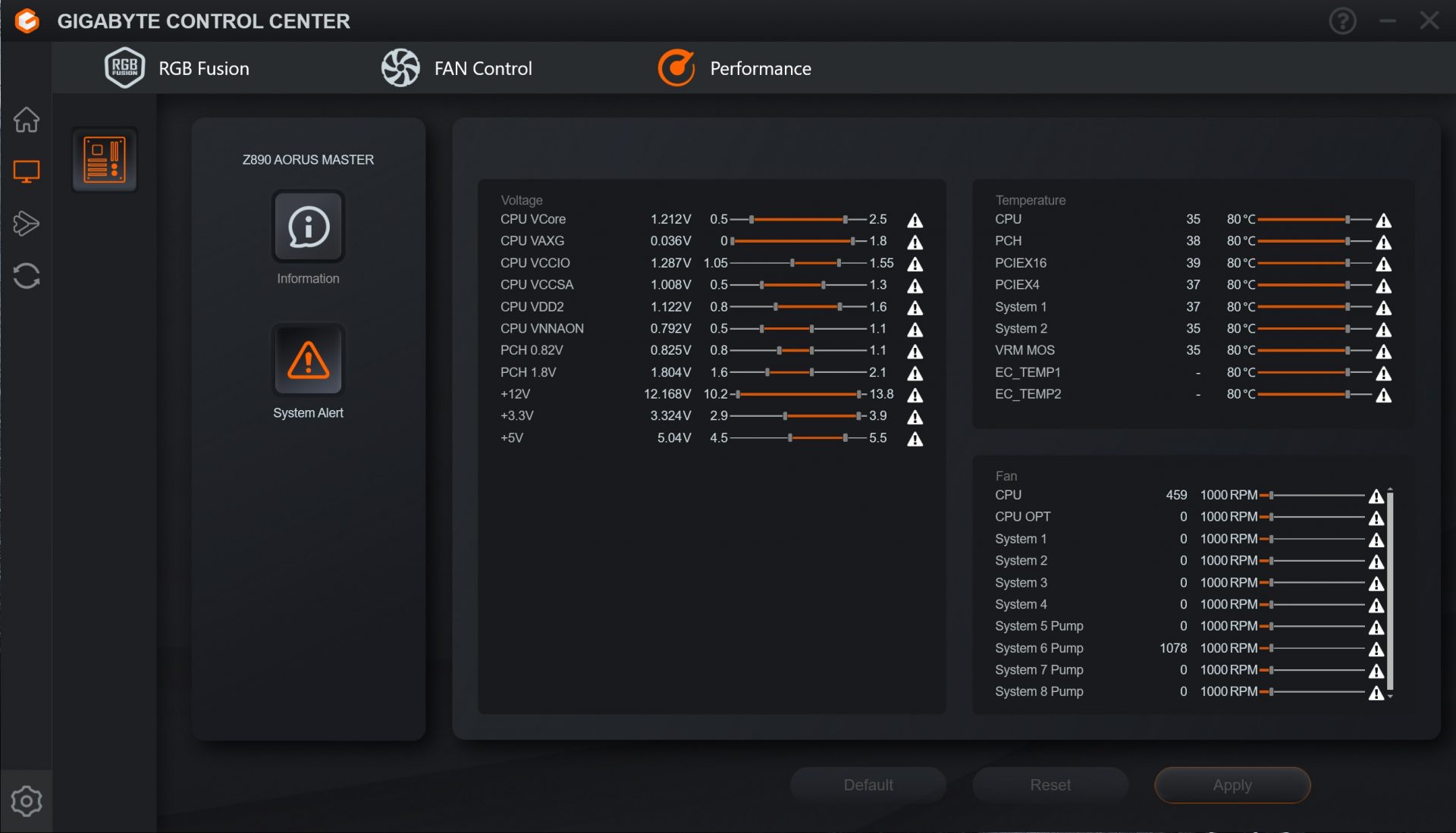

Gigabyte Control Center (GCC) — это универсальное решение для управления различными функциями, включая управление RGB-подсветкой и вентиляторами, мониторинг оборудования и разгон. Оно также помогает находить, загружать и устанавливать обновления драйверов для вашей системы. Это простое приложение, которое выполняет свою работу. Кроме того, оно гораздо удобнее предыдущего App Center. Мы одобряем его за широкий спектр функций, которые оно предлагает пользователям.

1 из 6

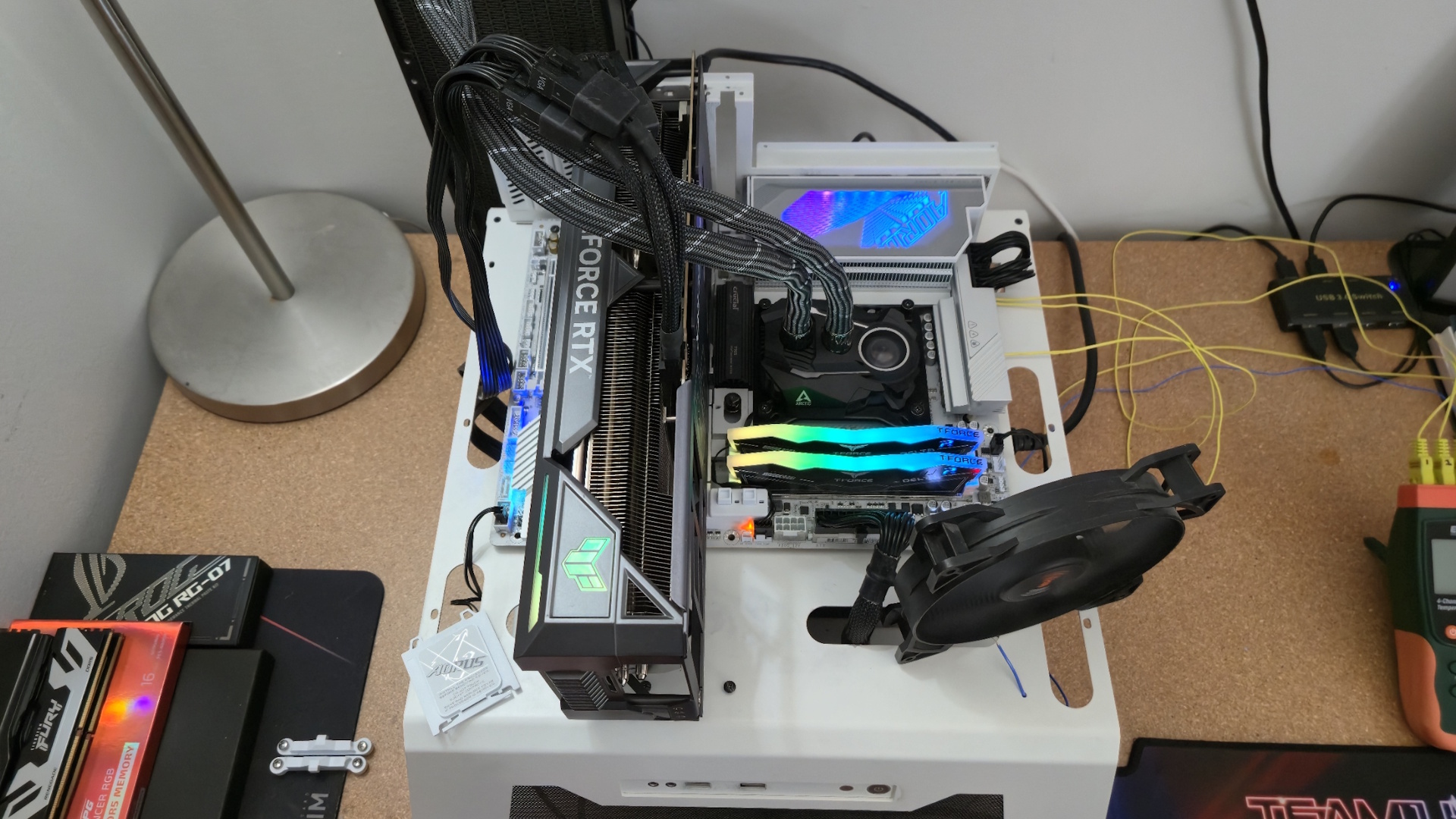

Тестовая система / Сравнение

Мы обновили нашу тестовую систему до 64-разрядной ОС Windows 11 (23H2) со всеми обновлениями, установленными на конец сентября 2024 года (включая оптимизацию прогнозирования ветвлений для AMD). Что касается аппаратного обеспечения, мы обновили комплекты оперативной памяти (в соответствии с нашей тестовой системой Intel), систему охлаждения, накопитель и видеокарту. Если не указано иное, мы используем последнюю общедоступную версию BIOS материнской платы, не являющуюся бета-версией. Мы использовали следующее оборудование.

Компоненты тестовой системы

Настройки бенчмарка

Результаты тестирования

Наши стандартные тесты производительности и энергопотребления выполняются с использованием штатных частот процессора (включая любые частоты по умолчанию для режима Boost/Turbo) со всеми включенными функциями энергосбережения. Мы установили оптимизированные значения по умолчанию в BIOS и для памяти, включив профиль XMP. Для базового тестирования в Windows выбрана схема электропитания «Сбалансированная» (по умолчанию), поэтому компьютер работает в режиме ожидания соответствующим образом.

Синтетические тесты

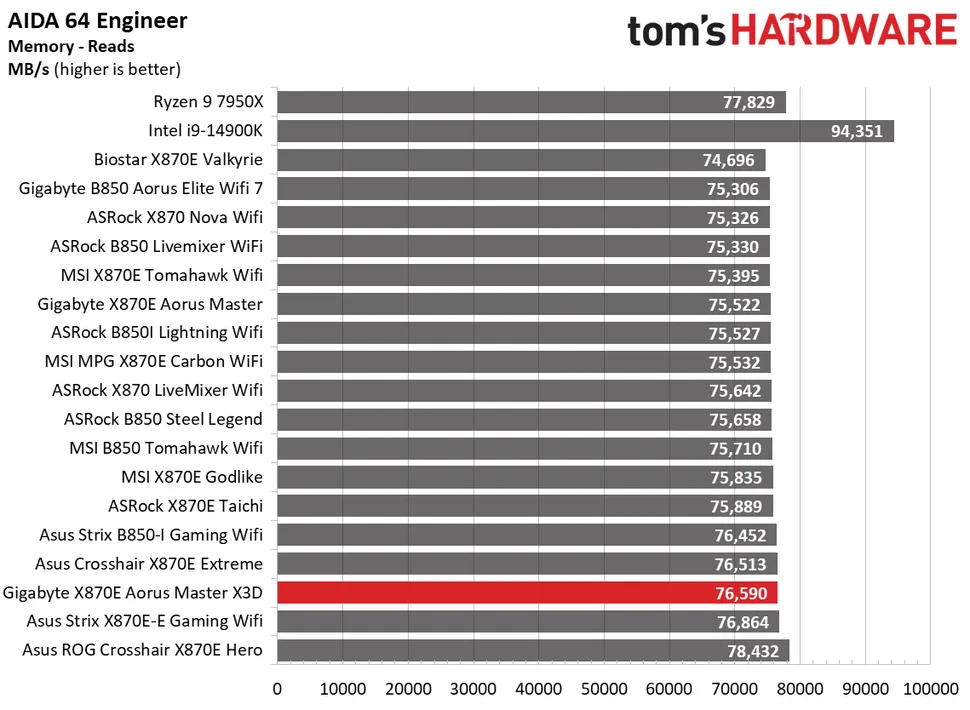

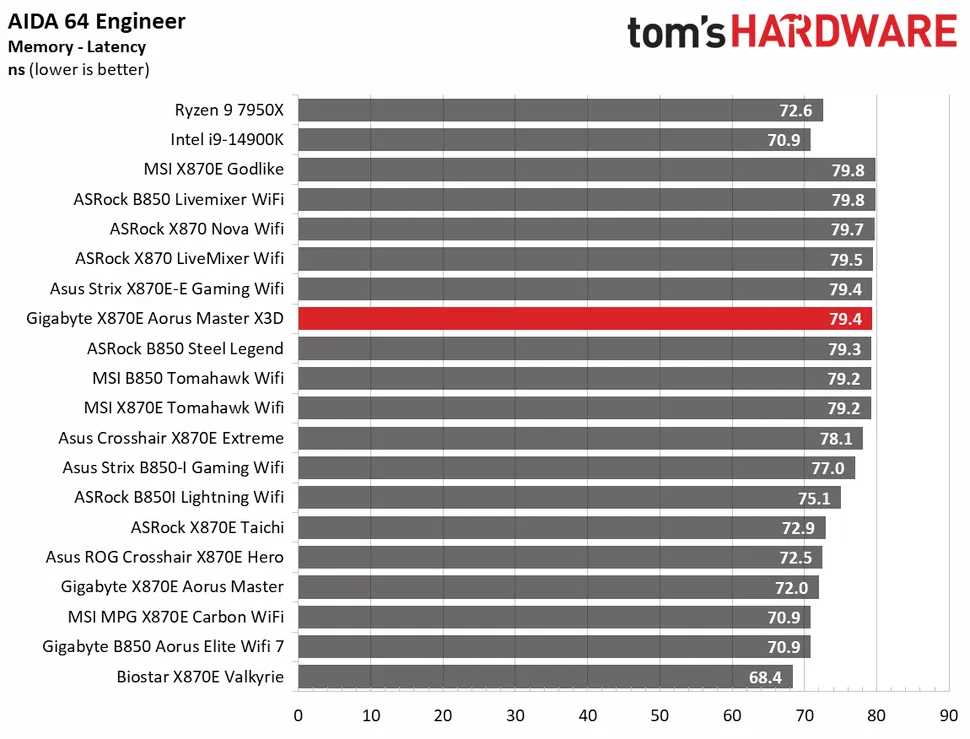

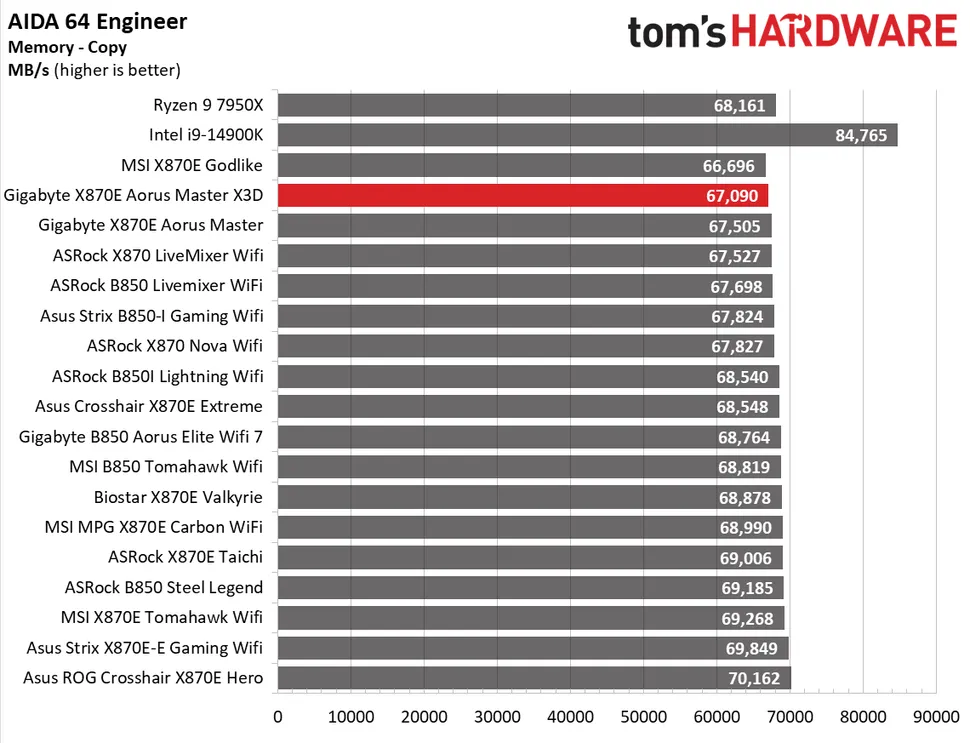

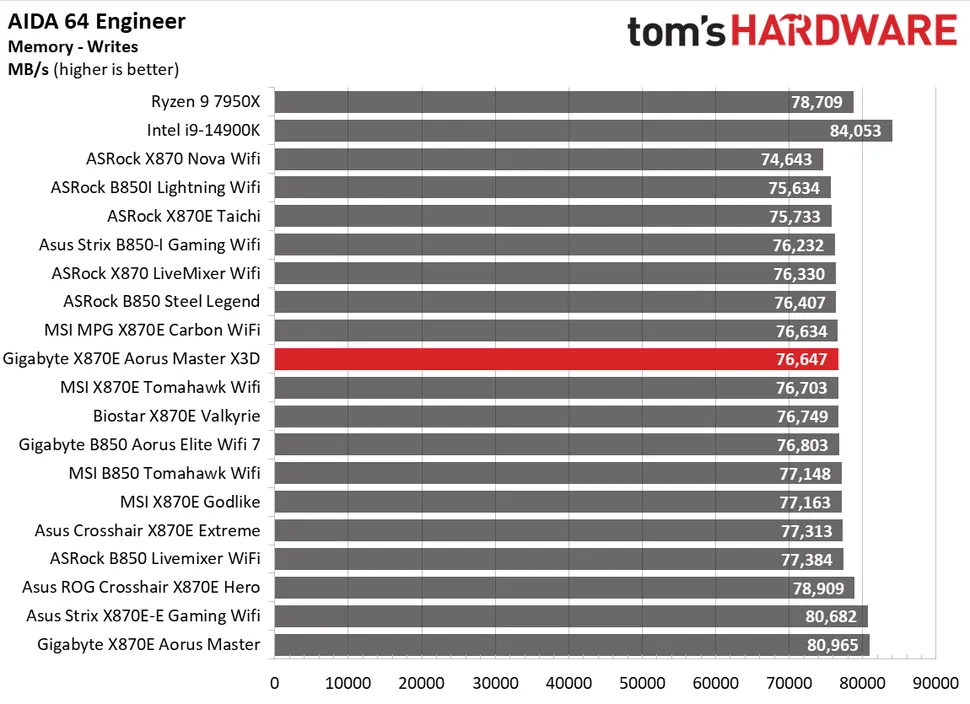

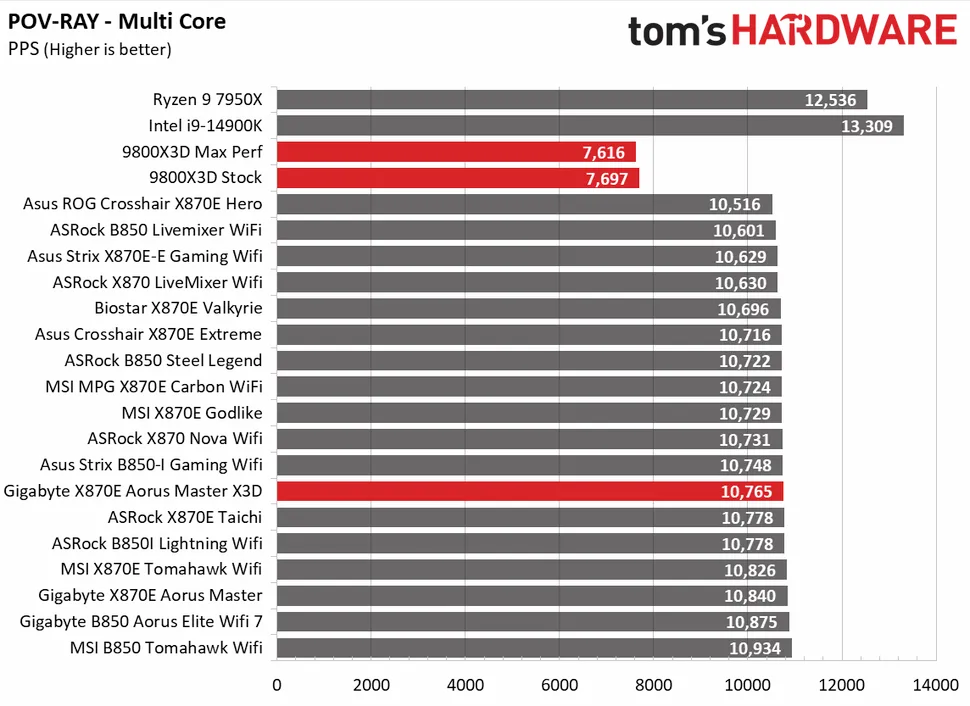

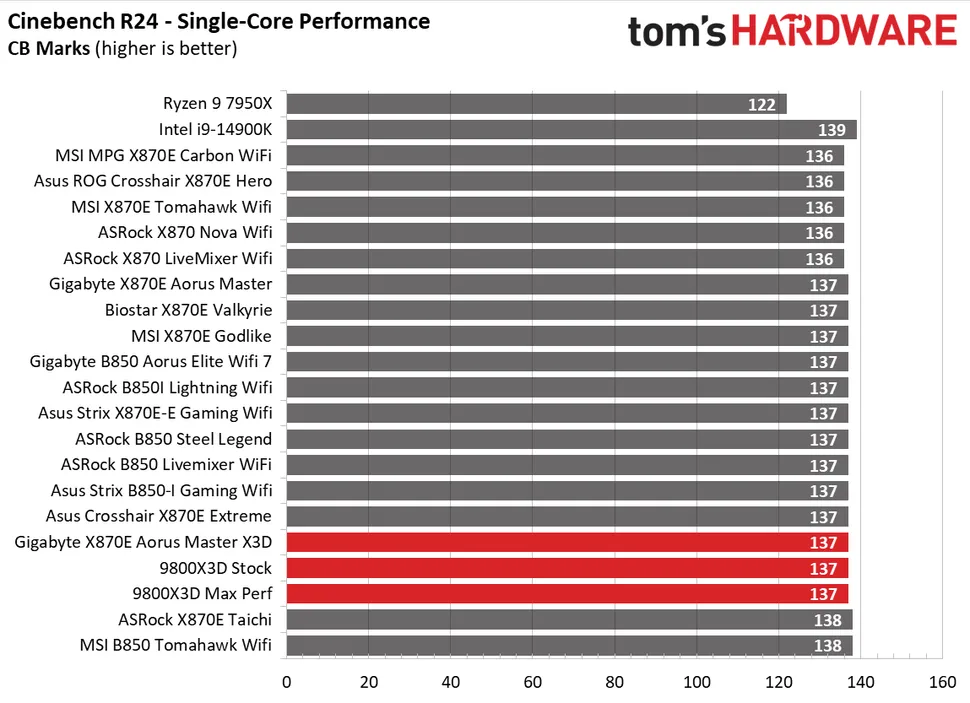

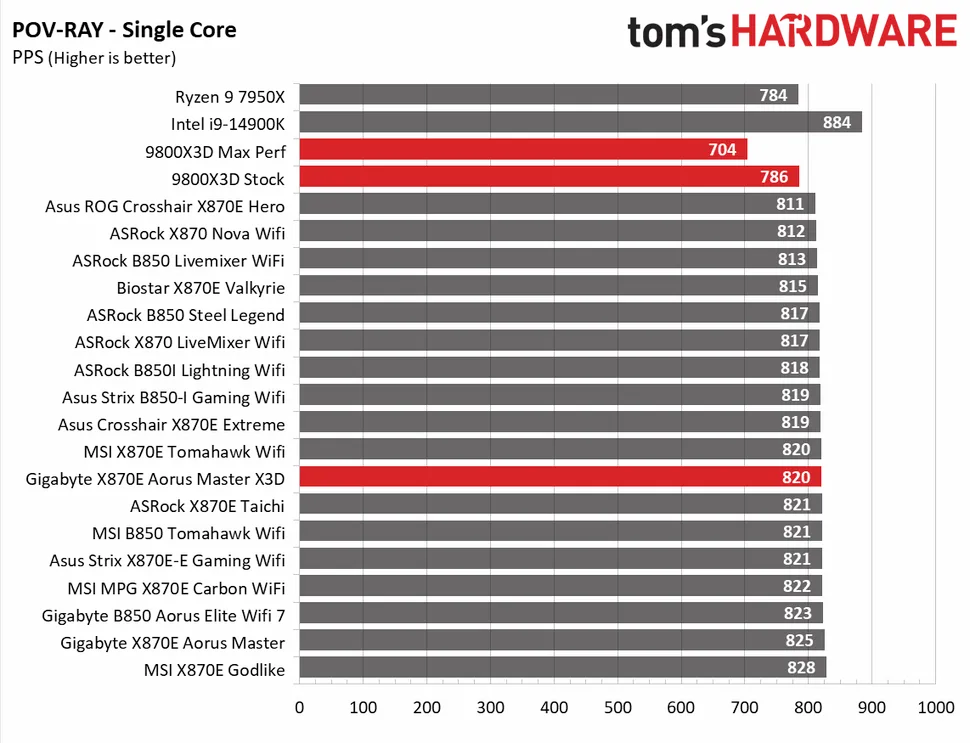

Синтетические тесты — это эффективный метод оценки производительности платы, поскольку ожидается, что при одинаковых настройках будут получены схожие результаты. Однако производители материнских плат могут оптимизировать стабильность или производительность за счёт турбо-мощности и расширенных таймингов памяти, и эти настройки могут влиять на конкретные сценарии тестирования.

1 из 16

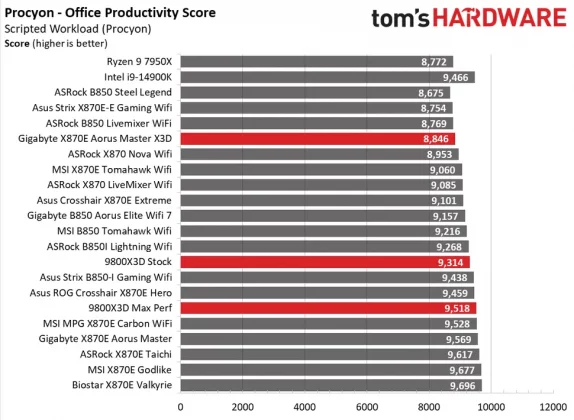

Обратите внимание, что в этих тестах мы выделили три результата. Первый — это плата, а второй — наше тестирование X3D Turbo с Ryzen 7 9800X3D. Мы расскажем о них в разделе, посвящённом разгону.

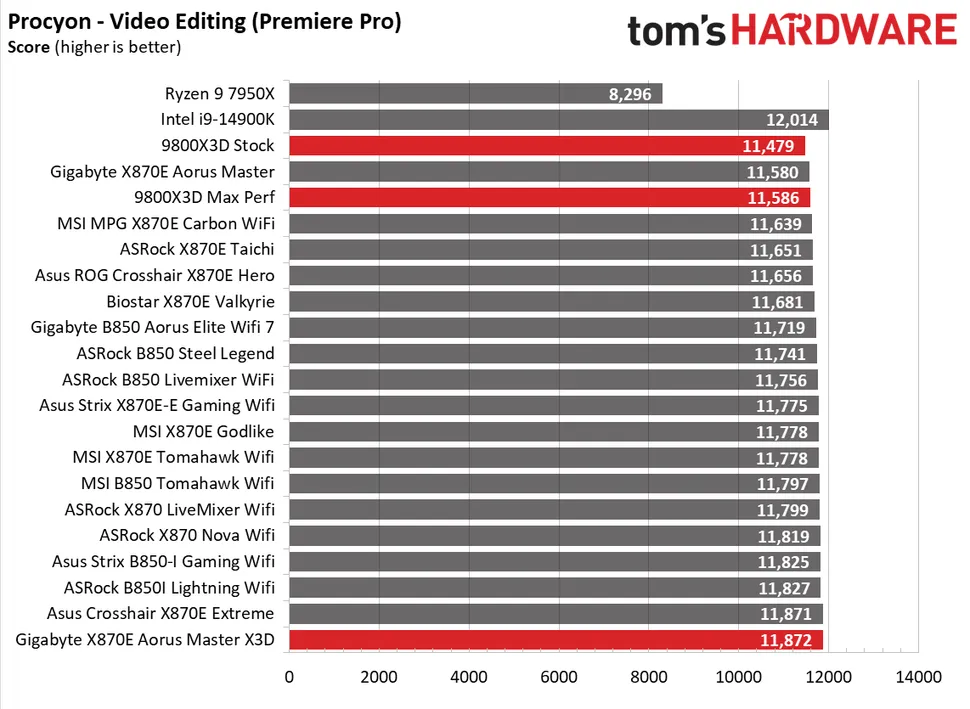

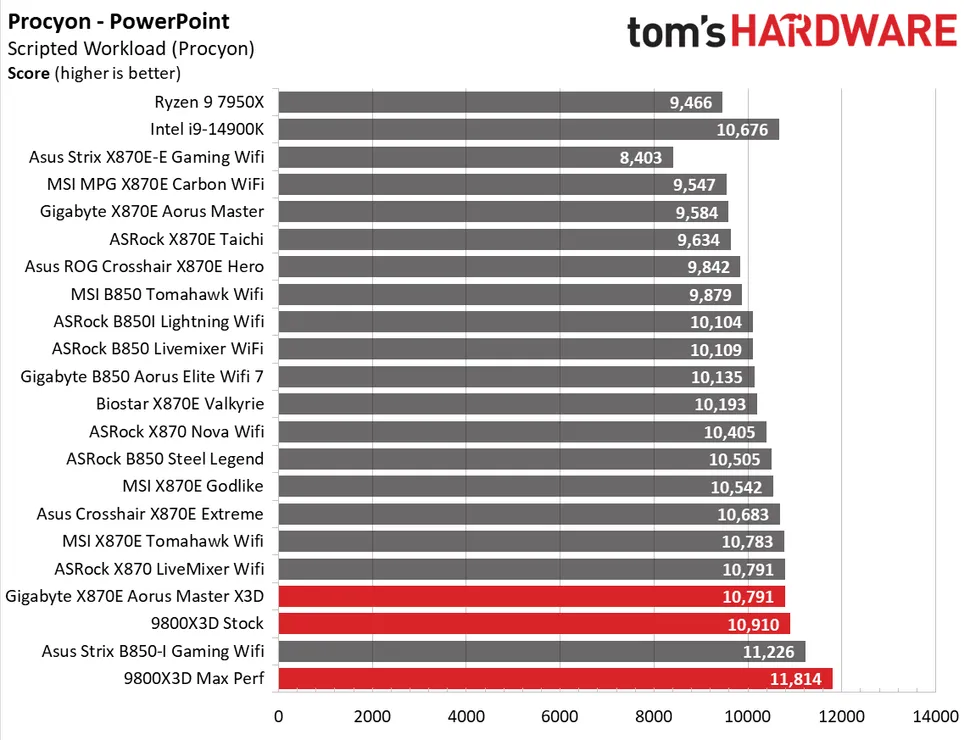

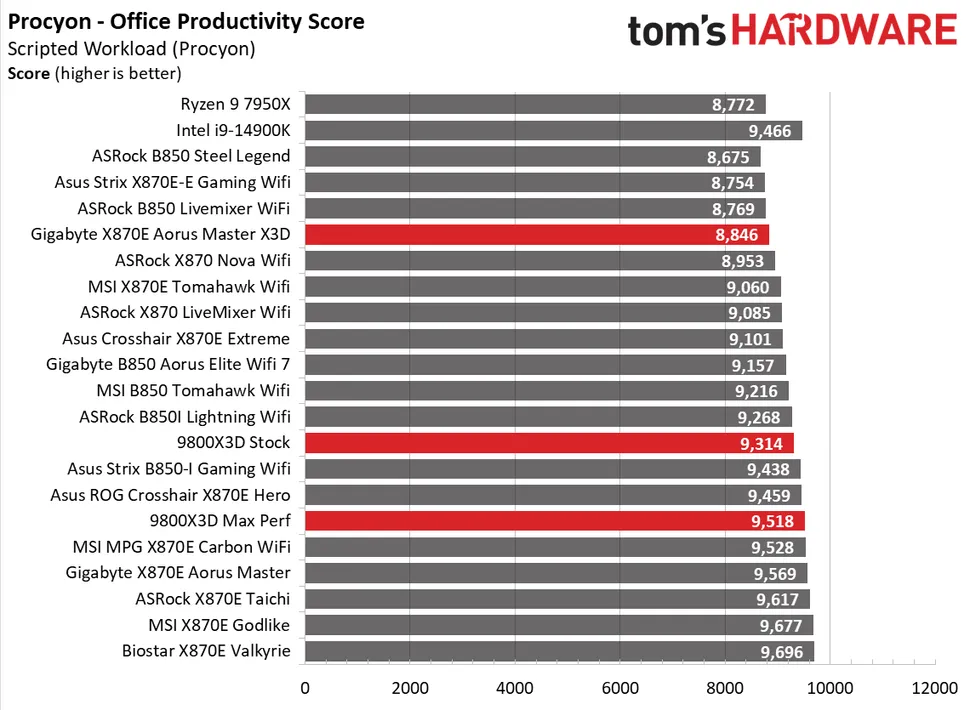

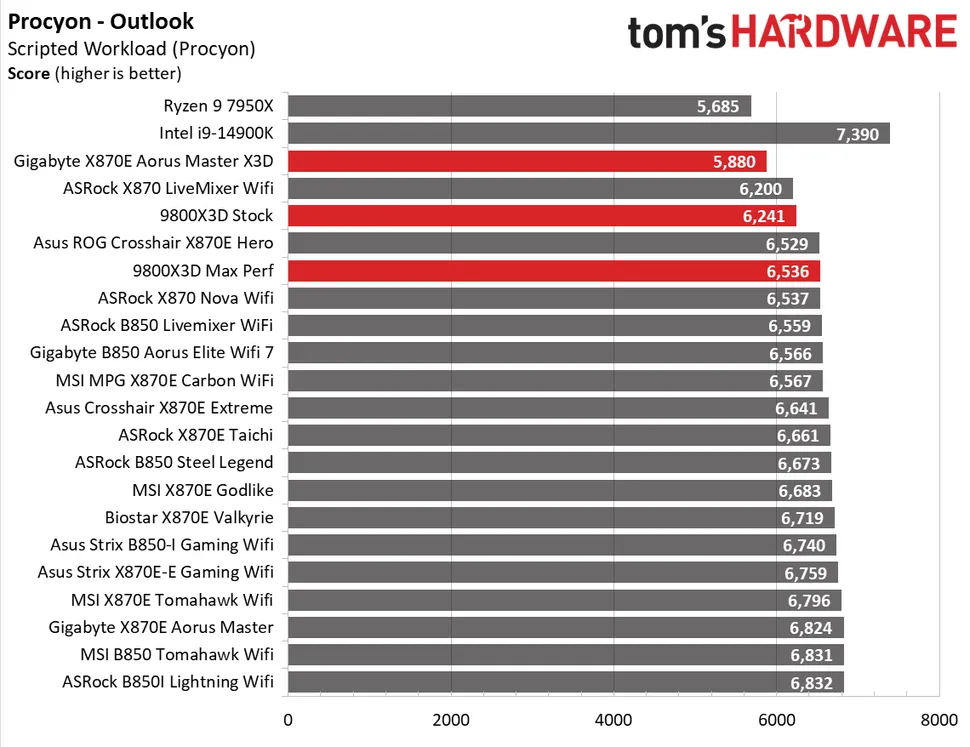

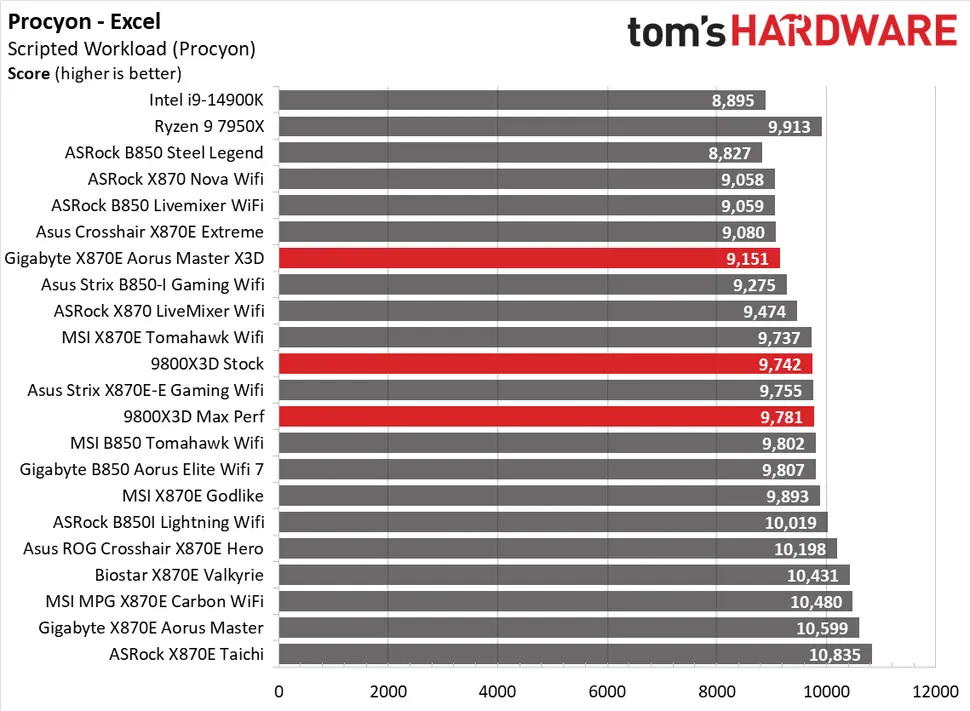

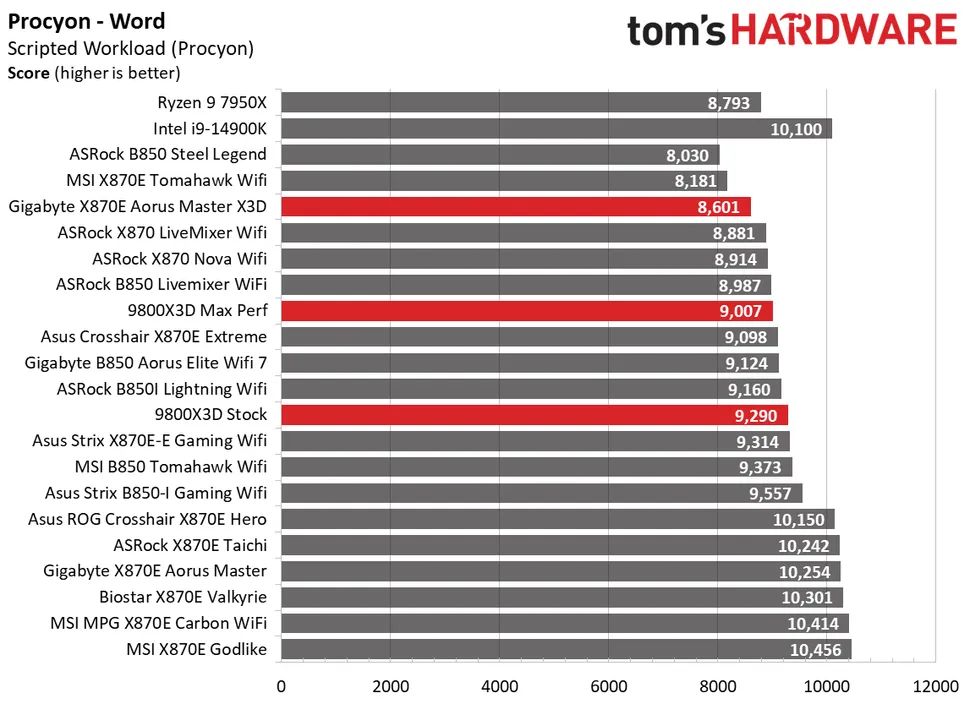

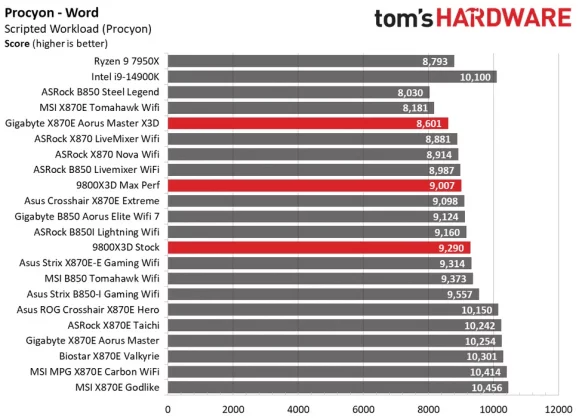

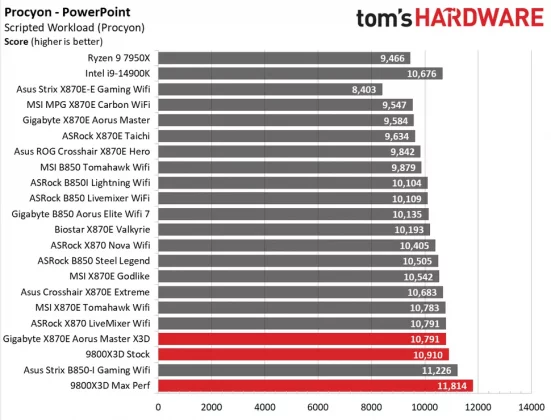

В целом результаты нашего синтетического теста были средними по всем показателям. В тесте Procyon MS Office он работал немного медленнее, чем большинство других, но вы не заметите разницы — здесь нет ничего необычного.

Синхронизированные приложения

1 из 4

3D-игры и 3DMark

1 из 4

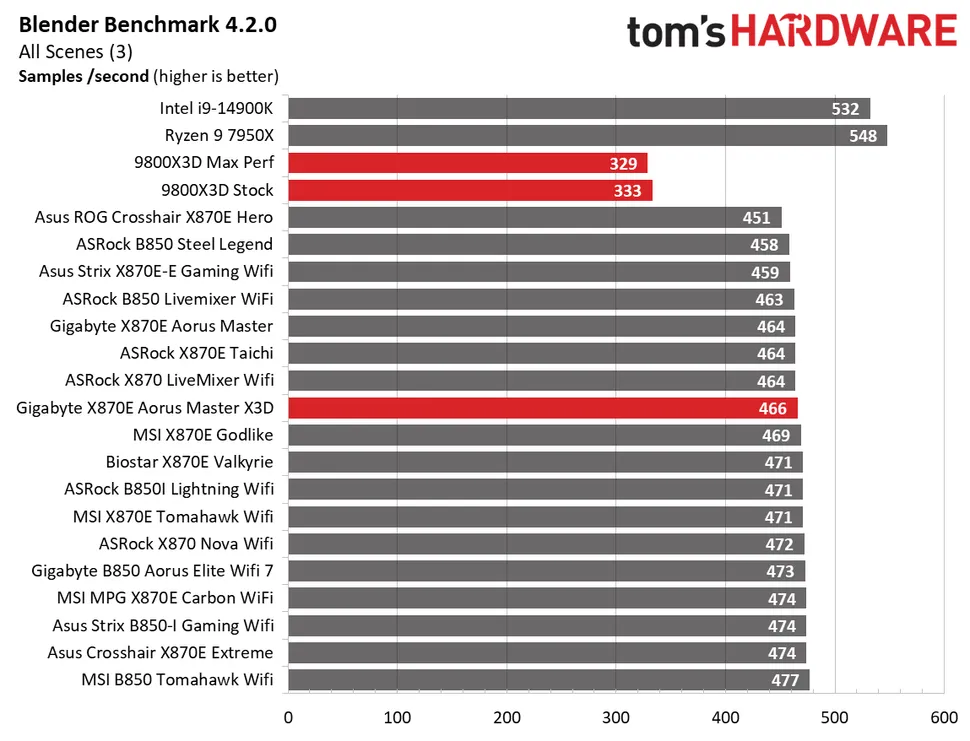

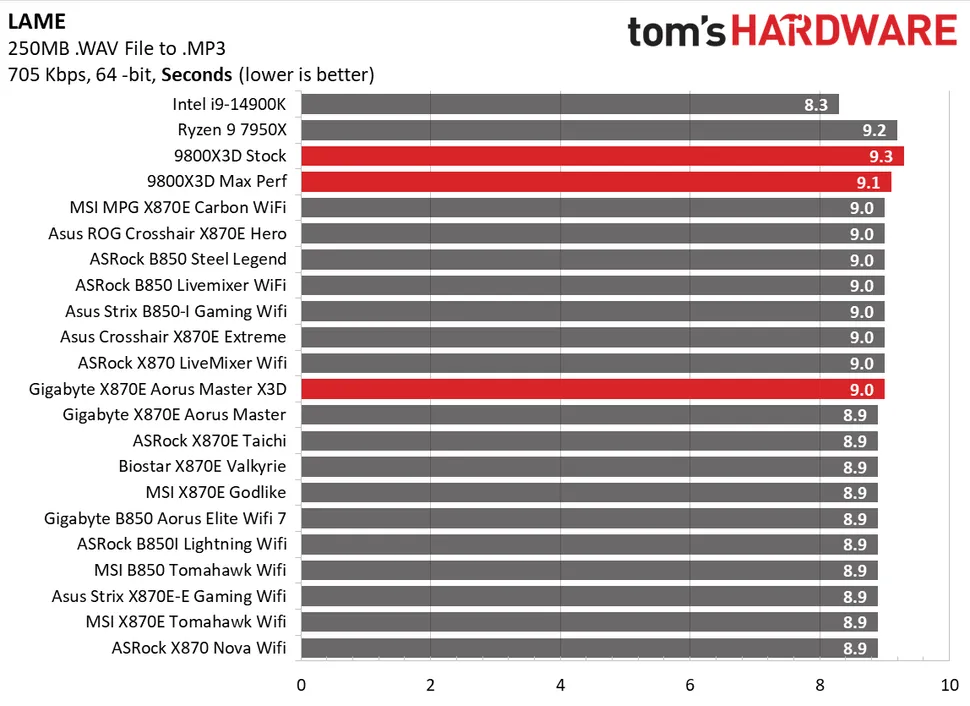

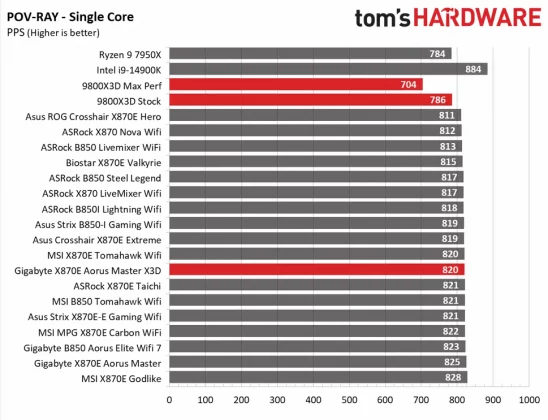

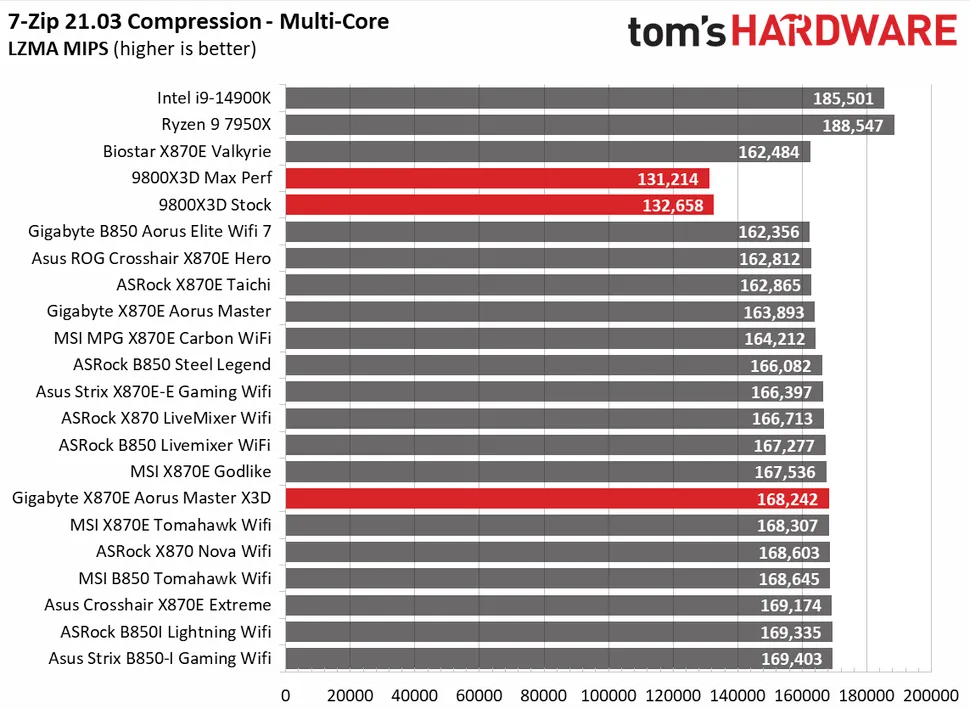

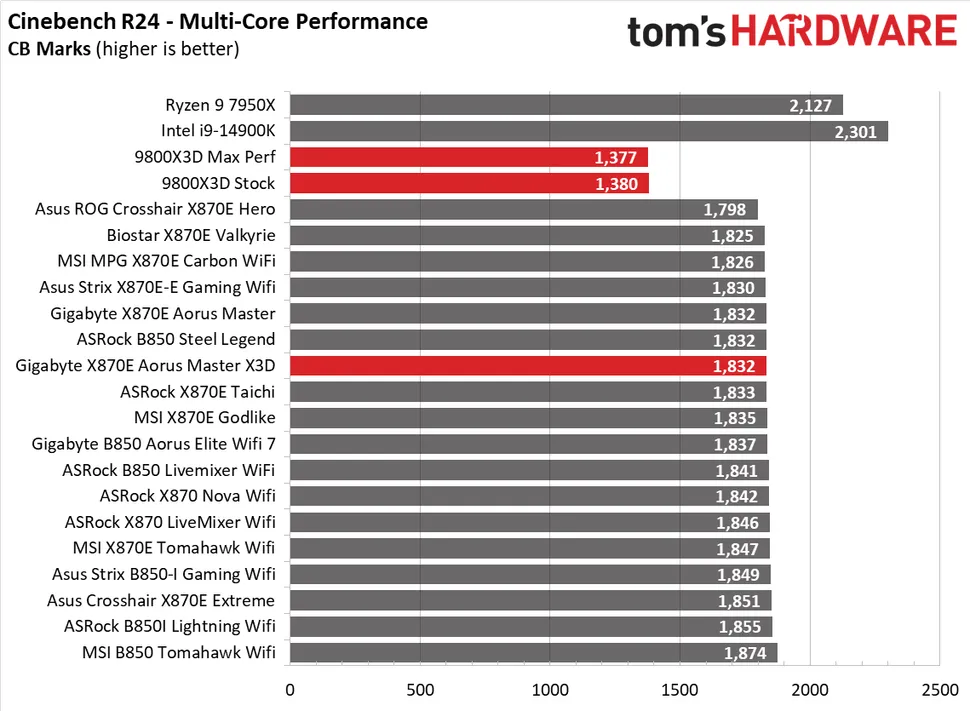

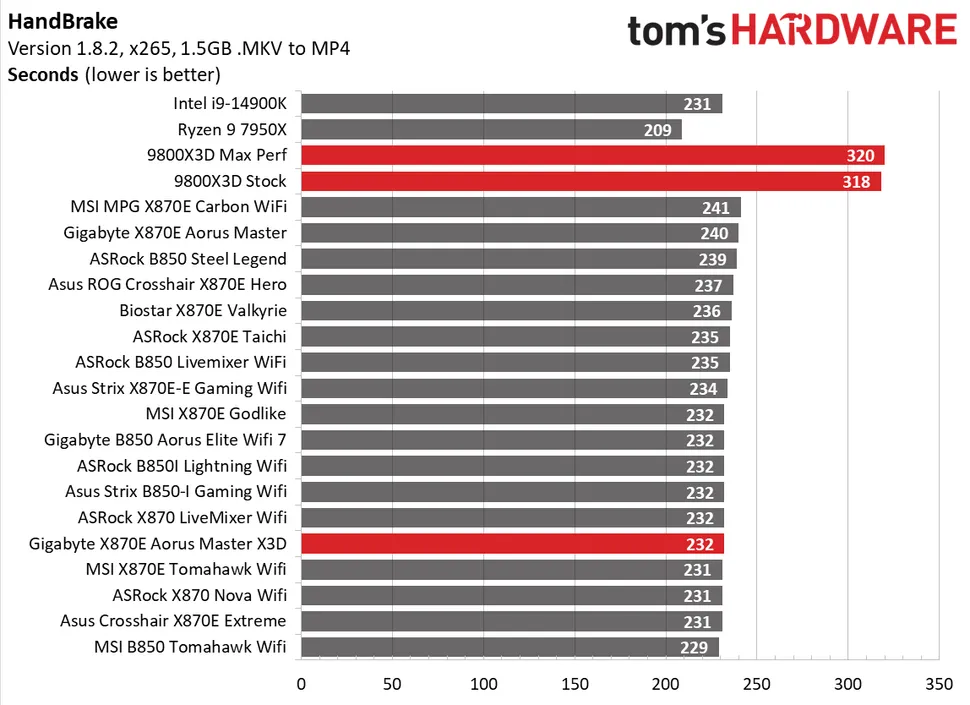

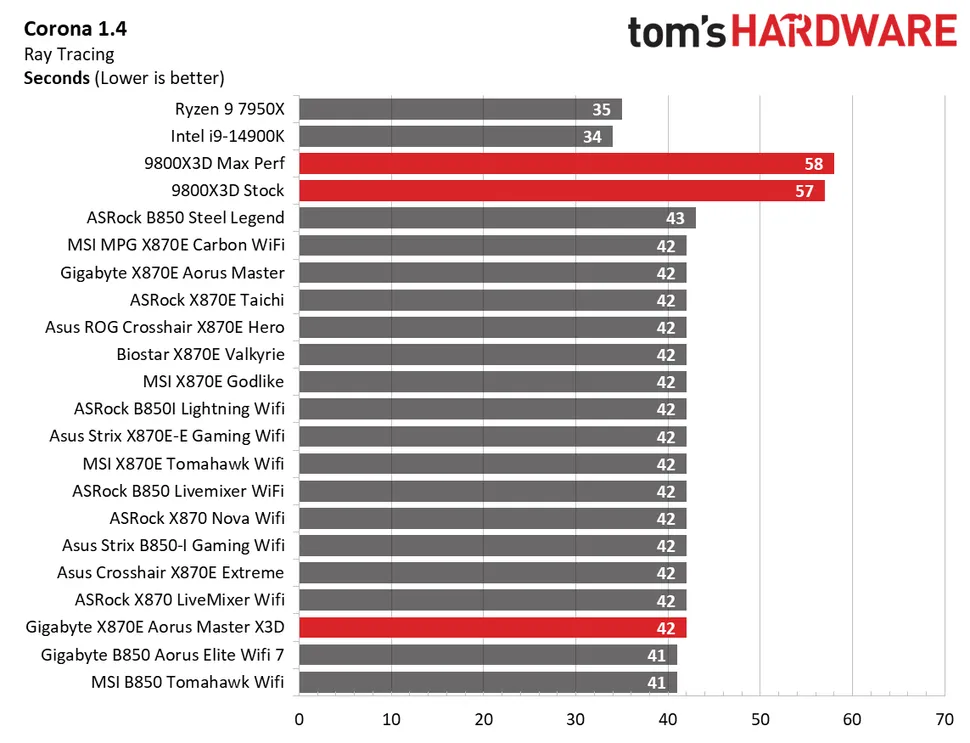

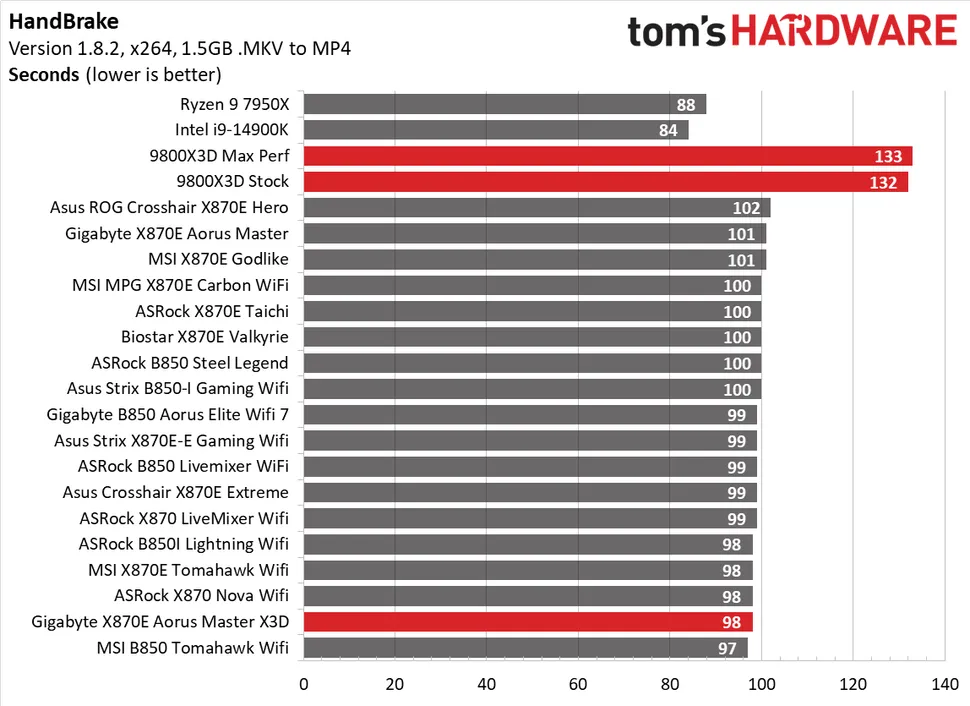

Результаты тестов на время были средними или выше среднего, при этом плата X3D особенно хорошо показала себя в тестах Handbrake. В этом наборе тестов тоже всё хорошо.

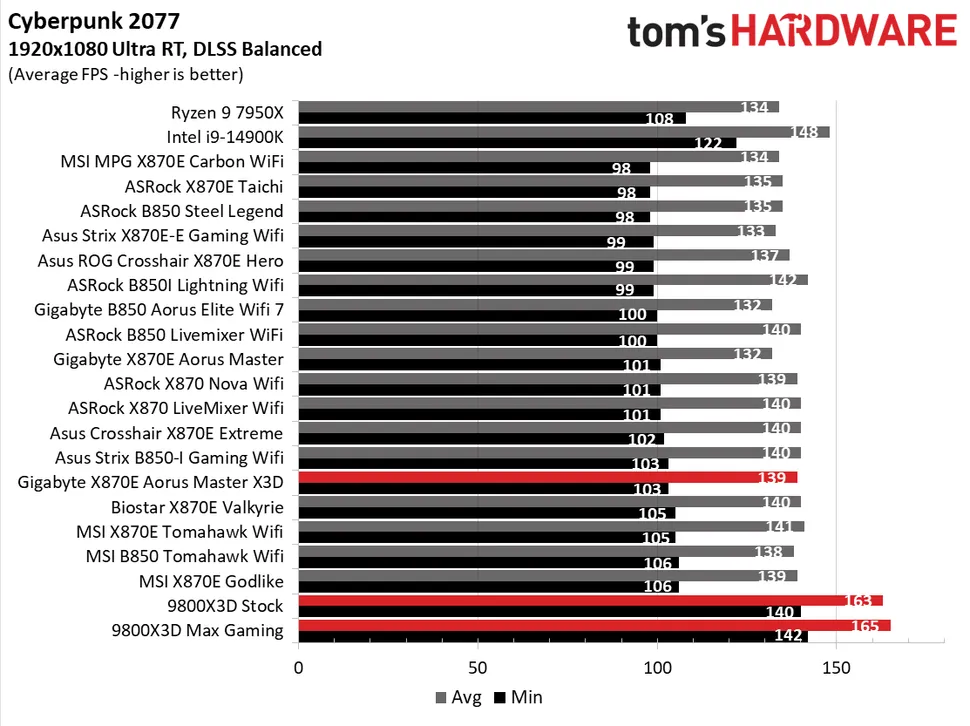

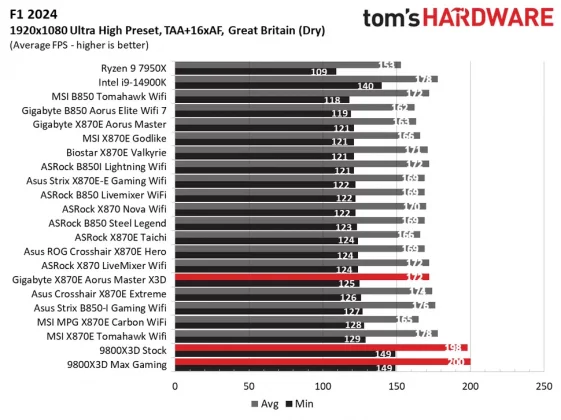

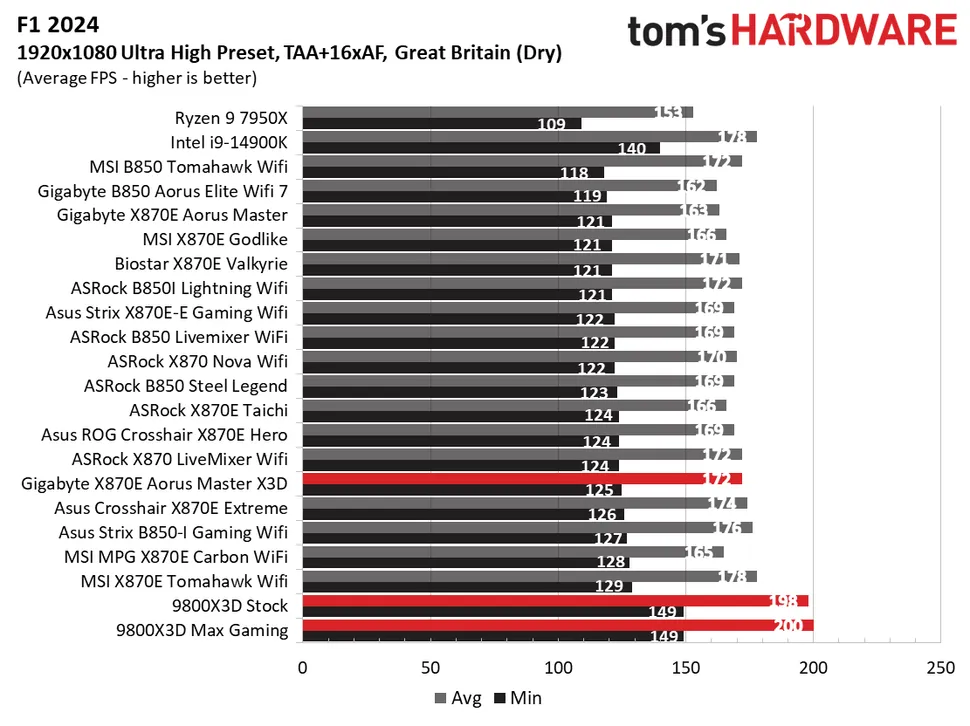

Начиная с выхода Zen 5, мы обновили наши игровые тесты. Мы оставили гоночную игру EA F1 и обновили её до последней версии F1 24. Мы также отказались от Far Cry 6 в пользу ещё более популярной и красивой игры Cyberpunk 2077. Обе игры работают в разрешении 1920×1080 с настройками «Ультра» (подробности указаны выше). Cyberpunk 2077 использует DLSS, в то время как мы оставили F1 24 с собственным масштабированием разрешения.

Цель этих настроек — определить, есть ли разница в производительности при наиболее часто используемом разрешении (связанном с процессором/системой) и настройках, которые большинство людей используют или к которым стремятся (Ultra). Мы ожидаем, что разница между платами в этих тестах будет незначительной, а в большинстве случаев — в пределах погрешности. Мы также добавили минимальное значение FPS, которое может повлиять на игровой процесс и погружение в игру.

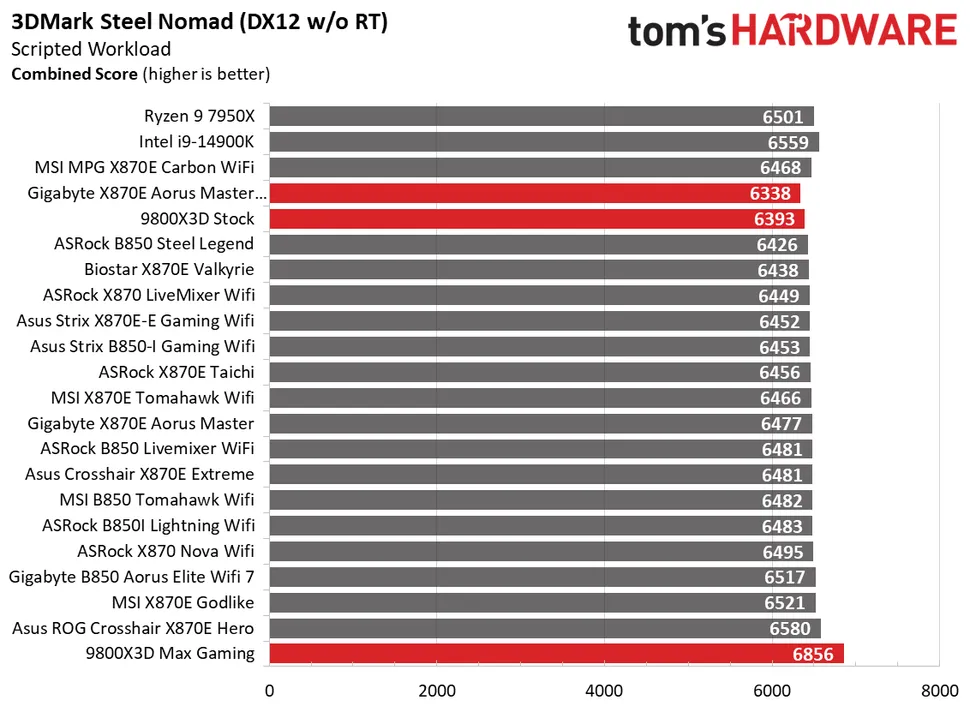

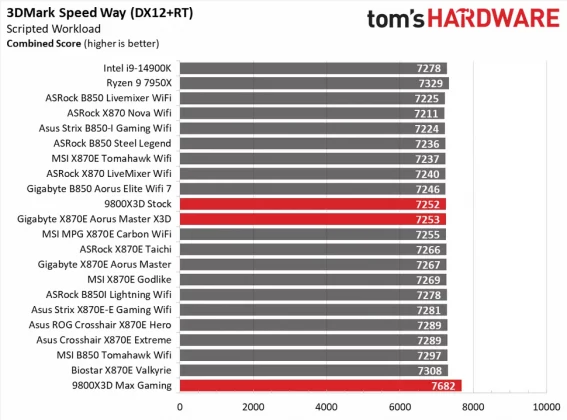

Игровая производительность здесь также была на высоте. В тесте 3DMark Steel Nomad результаты были хуже, но плата Gigabyte хорошо показала себя в двух наших играх, заняв верхнюю треть рейтинга.

Разгон

За последние несколько поколений процессоров возможности для разгона сократились с обеих сторон, в то время как потенциал «из коробки» увеличился. Для оверклокеров это означает, что возможностей для разгона стало меньше. Для обычного пользователя это означает, что он получает максимум от процессора без ручной настройки. Современные материнские платы как никогда надёжны и легко поддерживают энергоёмкие процессоры флагманского класса, поэтому мы знаем, что оборудование справится с ними.

Есть несколько способов повысить производительность этих процессоров: включить автоматическую настройку PBO, вручную настроить параметры PBO или просто разогнать все ядра. Результаты могут отличаться и зависят в том числе от системы охлаждения. Другими словами, результат может быть разным. Учитывая все вышесказанное, мы не будем разгонять процессор. Однако мы протестируем различные комплекты памяти, чтобы убедиться, что они соответствуют заявленным характеристикам.

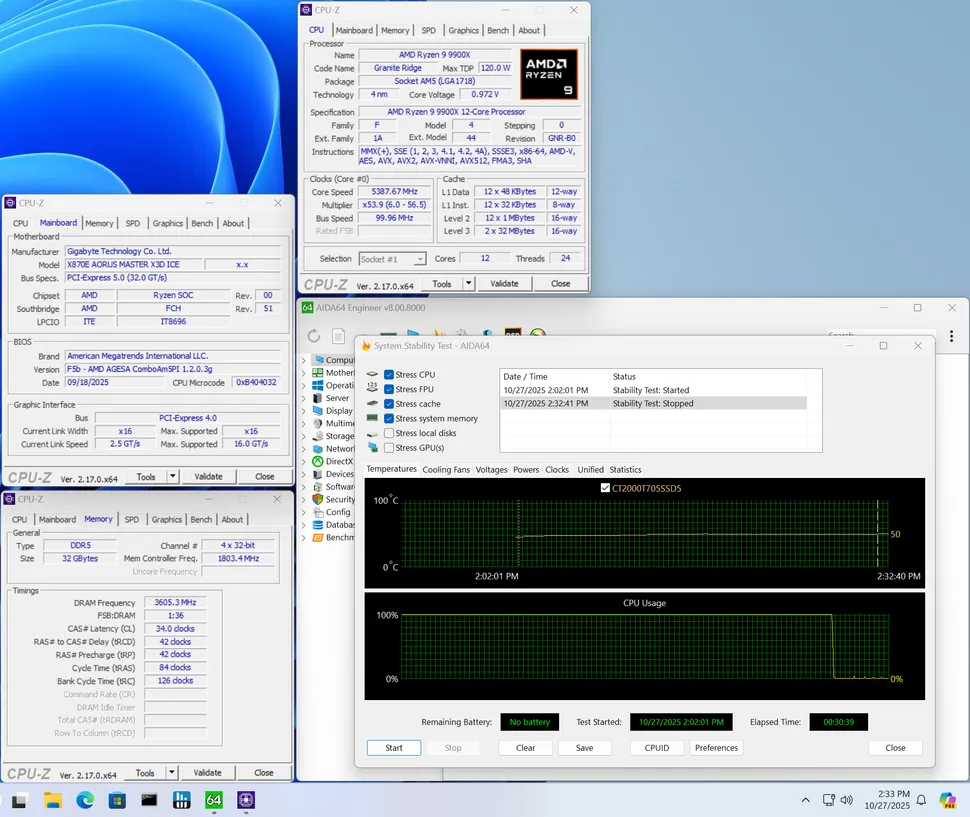

Как видно на изображении выше, мы успешно протестировали модуль DDR5-7200. Комплект Klevv DDR5-8000 загрузился в Windows и прошёл тест пропускной способности памяти AIDA64, но не смог пройти стресс-тест «из коробки». Опять же, это всё равно выходит за рамки оптимального соотношения цены и производительности, и наш комплект не входит в список QVL от Gigabyte, так что мы не можем предъявлять к нему претензии.

Одной из ключевых особенностей является то, что эти платы специально разработаны для чипов X3D и поддерживают функцию X3D Turbo 2.0. Утверждается, что эти модели, обученные с помощью искусственного интеллекта, и выделенный аппаратный блок максимально эффективно используют чипы X3D с большим объёмом кэша и предлагают три настройки: «Стандарт» (по умолчанию), «Максимальная производительность» и «Максимальная производительность для игр».

Мы протестировали только предустановку «Для игр» в 3DMark и наших играх, но в остальных тестах сравнивали стандартную настройку с «Максимальной производительностью». Как видно из наших результатов, по крайней мере в наших тестах (см. записи 9800X3D в таблицах выше), в большинстве тестов максимальная производительность была либо такой же, как у стандартной, либо ниже, но в тестировании Procyon Office она улучшилась.

Что касается игр, то мы заметили значительный прирост производительности после включения игрового режима, который отключает гиперпоточность и запускает 8-ядерную/16-поточную конфигурацию в режиме 8-ядер/8-потоков с немного более высокой тактовой частотой. Как видите, тесты 3DMark показали заметный прирост. Однако в двух протестированных нами играх значительного улучшения не наблюдалось. Тем не менее я бы не стал покупать платы Gigabyte только из-за функции X3D, поскольку, по крайней мере в ходе нашего ограниченного тестирования, мы не заметили существенного прироста производительности. Тем не менее есть множество других причин.

Энергопотребление / температура VRM

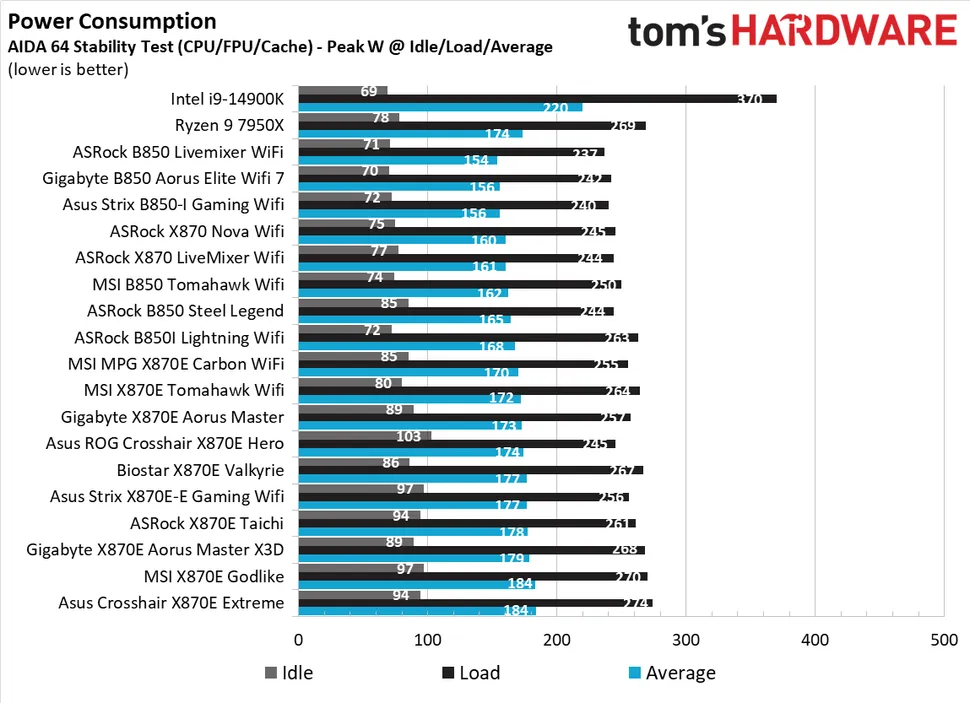

Для тестирования энергопотребления мы использовали тест стабильности системы AIDA64 с нагрузкой на процессор, FPU, кэш и память, используя пиковое значение энергопотребления процессора. Показания мощности получены с помощью измерителя Kill-A-Watt, который фиксирует энергопотребление всего ПК (за исключением монитора). Единственная переменная, которая меняется, — это материнская плата; все остальные компоненты остаются прежними. Обратите внимание, что мы перешли на использование только стандартных таблиц энергопотребления/температуры VRM, поскольку этот раздел призван обеспечить подачу питания, достаточную для процессоров флагманского класса.

Потребление энергии во время тестирования также было в пределах нормы. В режиме ожидания оно составляло 89 Вт, что немного выше среднего показателя, а пиковое значение — 268 Вт, что ближе к верхнему пределу, но ничего тревожного в этом нет.

1 из 2

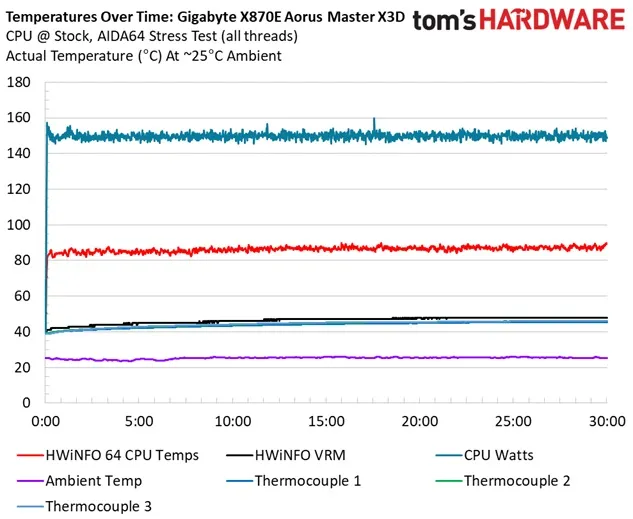

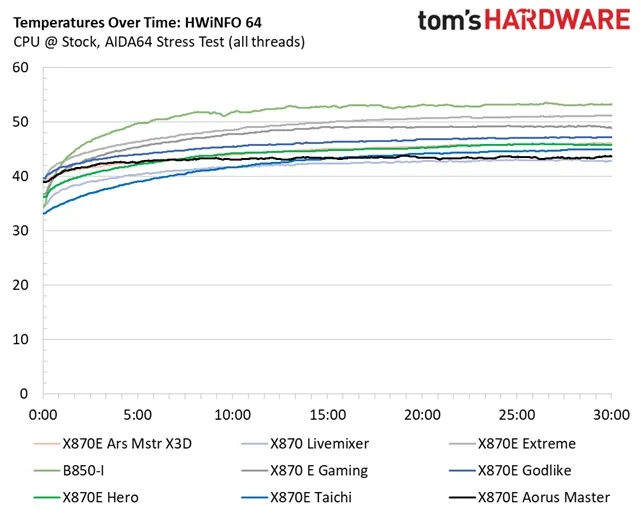

Температура VRM была в пределах нормы: пиковое значение для 110-амперных полевых МОП-транзисторов составило 46 градусов по Цельсию на нашем датчике и 48 градусов по Цельсию на внутреннем датчике во время стресс-теста AIDA. Большой радиатор и система охлаждения позволяют поддерживать работу блоков питания в соответствии со спецификацией. Здесь достаточно места для более энергоёмких чипов и разгона, даже для Ryzen 9 9950X с использованием PBO.

Вердикт

Материнская плата Gigabyte X870E Aorus Master X3D Ice премиум-класса, разработанная для новейших систем AM5, представляет собой привлекательное сочетание эстетики и высококлассных функций. Она была значительно обновлена: изменена аппаратная конфигурация, разработан новый дизайн и расширен BIOS. Это обеспечивает всестороннюю поддержку новых процессоров при сохранении всех существующих функций, что делает ее отличным выбором для тех, кто собирает новую систему.

Что касается производительности, то плата показывает ожидаемые средние результаты при использовании последней версии AGESA. Примечательно, что мы не заметили значительного повышения производительности при использовании обновлённого режима X3D Turbo, то есть он не должен быть единственной причиной для покупки. Хотя наше тестирование было ограниченным, особенно в играх, где влияние этой функции наиболее заметно, прирост производительности будет зависеть от игры, разрешения и настроек, при этом более заметные улучшения обычно наблюдаются в сценариях с разрешением 1080p (с привязкой к процессору).

Мы высоко оцениваем внешний вид этой платы, её «холодный» дизайн, надёжную аппаратную конфигурацию и многочисленные функции EZ/DIY. Это явное улучшение по сравнению с версией без X3D, и она лучше подходит для работы как с современными, так и с будущими процессорами AMD. Обратите внимание на ограниченное количество портов USB Type-A и не возлагайте больших надежд на повсеместное повышение производительности благодаря обновлению Turbo 2.0. Несмотря на то, что эта материнская плата не вошла в наш топ материнских плат, она является достойным вариантом в сегменте премиум-класса среднего ценового диапазона.
