Обзор MSI MAG X870E Tomahawk MAX Wifi PZ: забудьте о кабелях

Мы уже подробно разбирали материнские платы MSI с разъёмами на задней панели, заточенные под удобство сборки, но X870E Tomahawk MAX Wi-Fi PZ (буква «PZ» в названии означает Project Zero) — первое железо из этой линейки, которое добралось до нашего тестового стенда. В серии PZ от MSI большинство разъёмов перекочевало на заднюю панель платы, чтобы не мучаться с проводами и прокачать внешний вид ПК. Вместе с корпусами MSI PZ (их есть целых четыре вариантика) и видеокартами PZ они предлагают единый концепт, которай избавляет от кучи некрасивых кабелей в системнике без задней панели.

MSI MAG X870E Tomahawk MAX Wifi PZ — это топовый вариант для ПК среднего класса. Помимо фишки с задним подключением вы получаете кучу слотов под хранилища, шуструю сеть, USB 4 на сорок гигов, мощную обвязку питания, функцию EZ DIY и свежий Click BIOS X. Что до внешности — элемент PZ отлично прокачивает вид сборки и намертво прячет почти все провода, особенно если поместить туда видеокарты PZ. Бело-серебристая тема выглядит огненно, особенно в доступном корпусе от MSI PZ.

Плата MSI стоимостью менее 30 тыс. рублей оснащена четырьмя разъёмами M.2 (два из них — PCIe 5.0), сетевыми интерфейсами 5 GbE и Wi-Fi 7, множеством портов USB (в том числе двумя портами USB4 со скоростью 40 Гбит/с) на задней панели ввода-вывода и тремя полноразмерными слотами PCIe для видеокарты и расширения. Благодаря функциям MSI EZ DIY, таким как M.2 Shield Frozr II и EZ M.2 Clip II, установка накопителя M.2 становится проще простого, и вам не придётся возиться с крошечными винтиками.

Кроме того, в комплект входит EZ PCIE Release — простой механизм с физической кнопкой, который позволяет извлечь любую карту PCIe одним нажатием. Tomahawk MAX Wifi PZ обладает всеми характеристиками, которые можно ожидать от устройства стоимостью около 29,5 тыс. рублей, и даже внешне превосходит модель без приставки MAX X870E Tomahawk Wi-Fi, о которой мы рассказывали в середине 2025 года.

Производительность этой платы была средней: в некоторых случаях она была выше, в других — ниже. Как мы обычно видим, результаты в большинстве тестов существенно не отличаются, поэтому, если что-то работает медленнее или быстрее среднего, скорее всего, вы этого не заметите, если только не будете смотреть на результаты тестирования. Эта плата не будет вам мешать ни во время игр, ни во время работы. Ниже мы рассмотрим характеристики платы и определим, заслуживает ли она места в нашем списке лучших материнских плат. Но прежде чем мы перейдём к результатам тестирования, обсудим детали и продемонстрируем плату в экосистеме PZ, мы приводим ниже технические характеристики от MSI.

Характеристики MSI MAG X870E Tomahawk MAX Wifi PZ

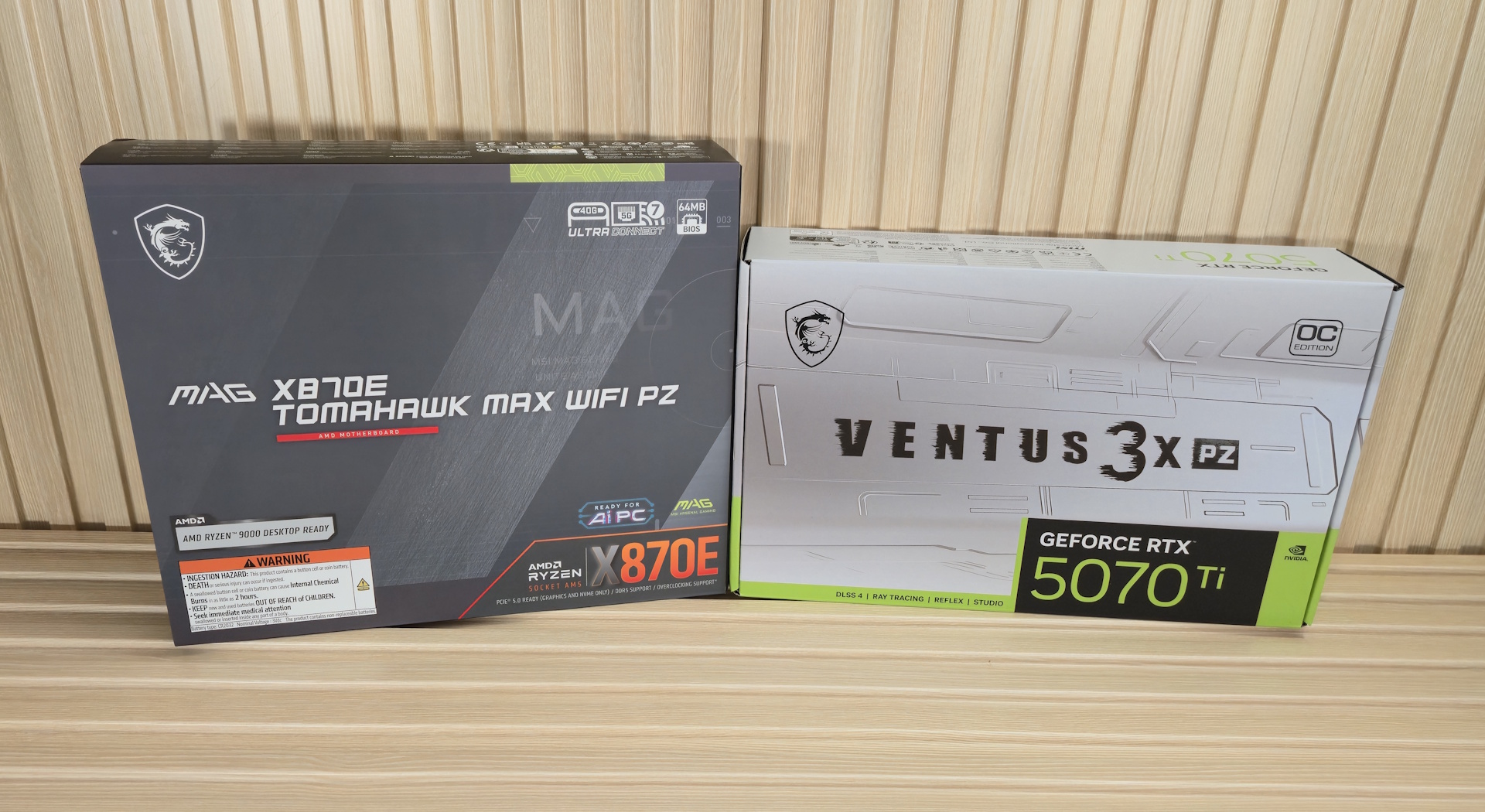

Проект MSI Project Zero — Pano 100R PZ и RTX 5070 Ti Ventus 3x PZ

За последние пару лет мы стали свидетелями того, как набирает обороты идея экосистем с задним подключением, и MSI не могла упустить такую возможность. На данный момент компания выпустила несколько материнских плат PZ для систем на базе AMD (4x) и Intel (3x), а также, судя по всему, пять корпусов PZ разного размера с возможностью подключения сзади. Цены, по крайней мере на материнские платы, могут быть немного выше, чем на аналогичные модели без PZ, но если вы хотите спрятать все провода, то небольшая разница того стоит.

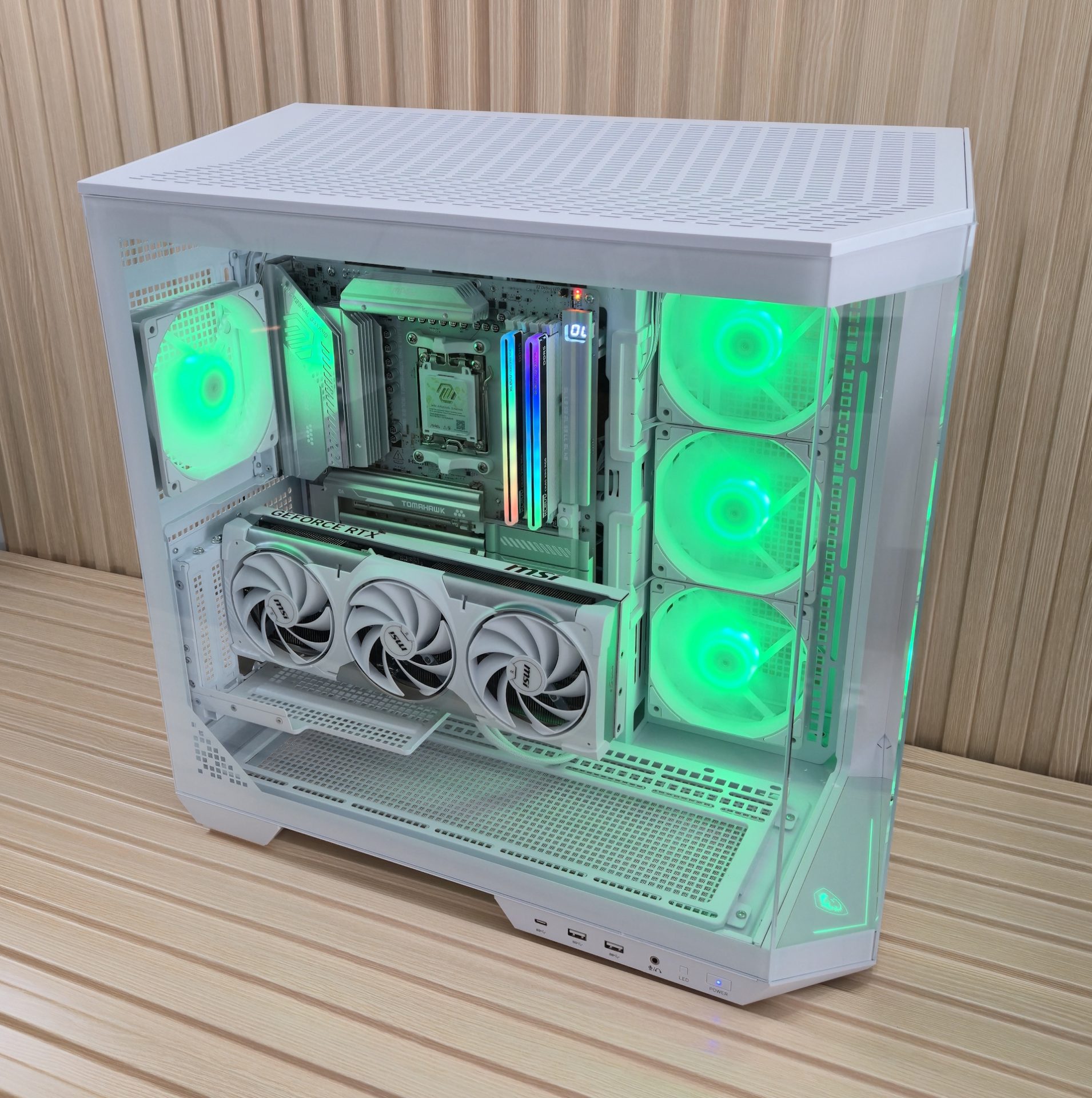

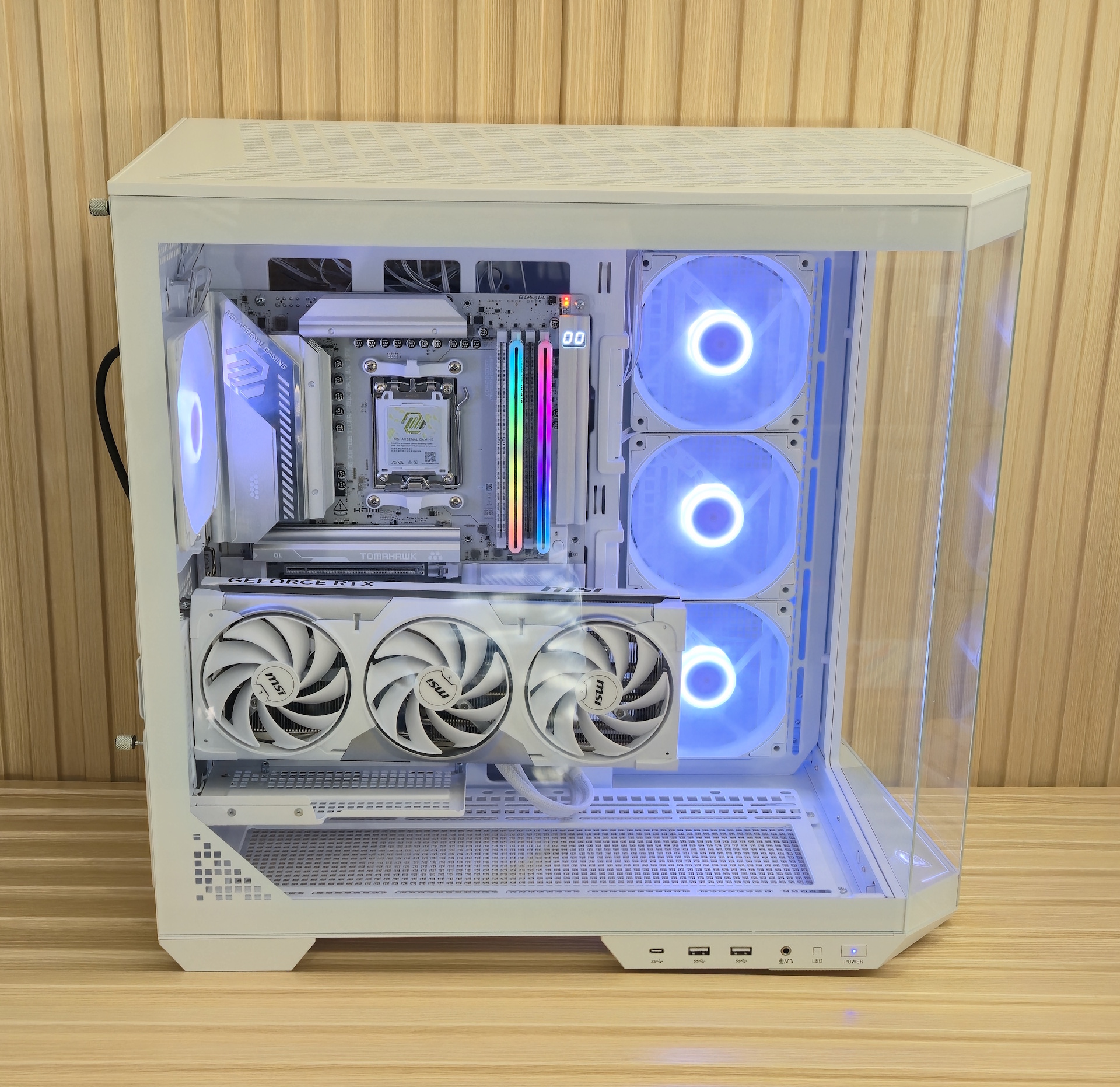

Компания MSI отправила корпус E-ATX MAG Pano 100R PZ ($159,99) для демонстрации лаконичного дизайна материнской платы с задним подключением. Ранее в этом году мы провели обзор корпуса с круговым обзором и отметили, что он просторный, с достаточным местом для расширения, а также с отличной системой охлаждения благодаря входящим в комплект вентиляторам с RGB-подсветкой. Кроме того, он поддерживает вертикальную установку графического процессора с 4 слотами (хотя в комплект не входит переходник). Если в вашей мечте нет белого цвета, вы можете приобрести этот чехол в чёрном цвете по той же цене.

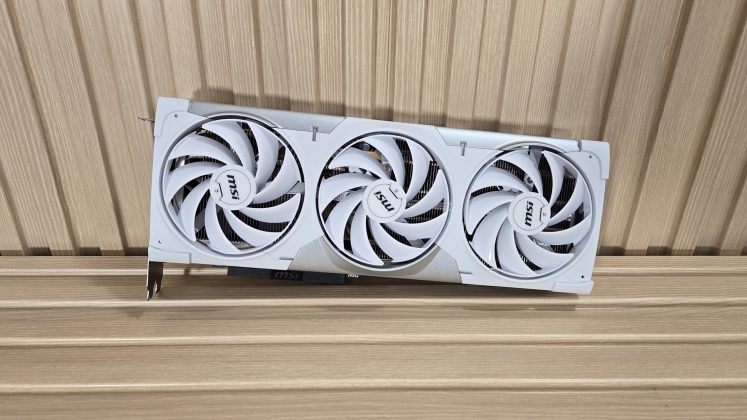

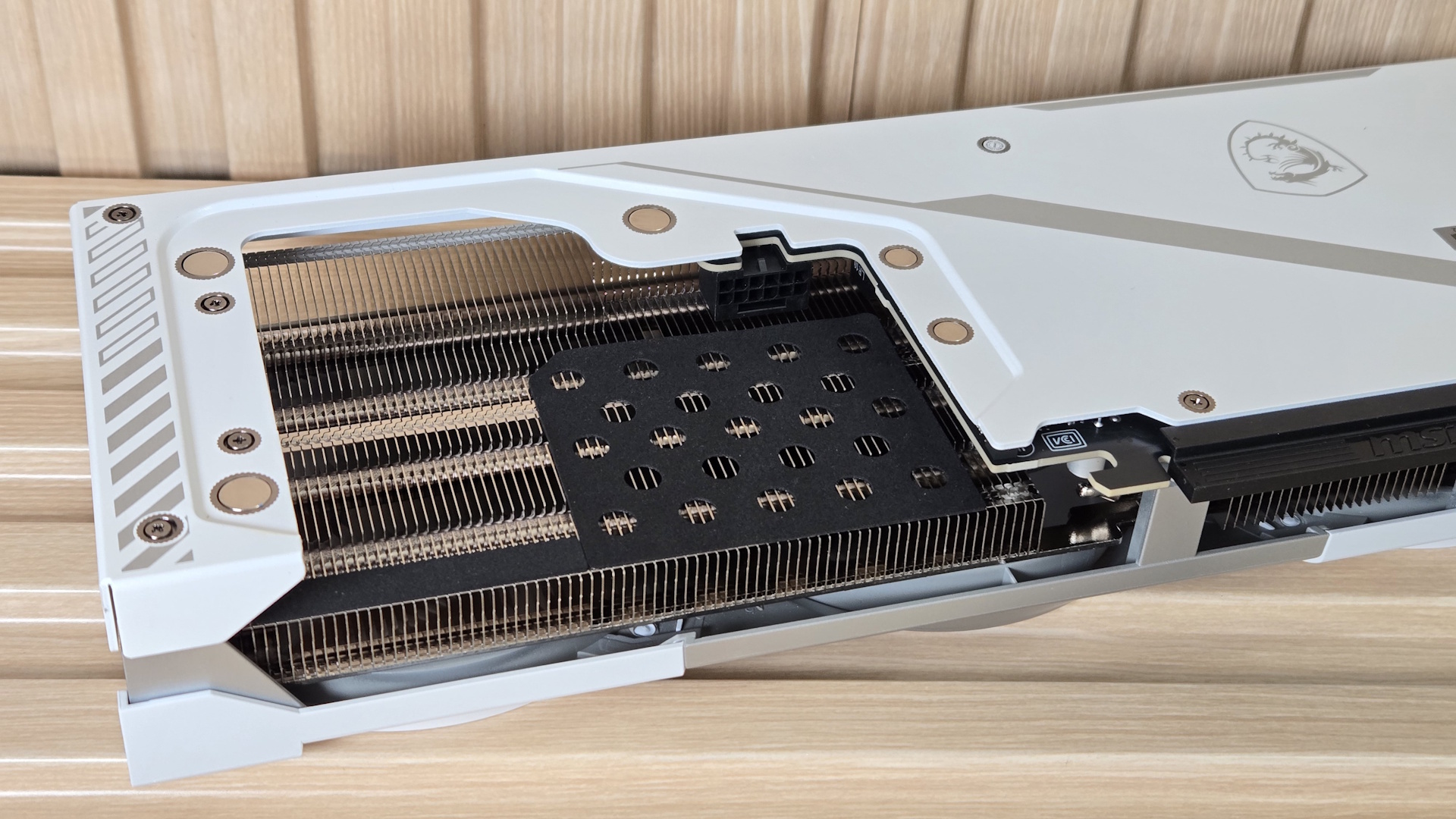

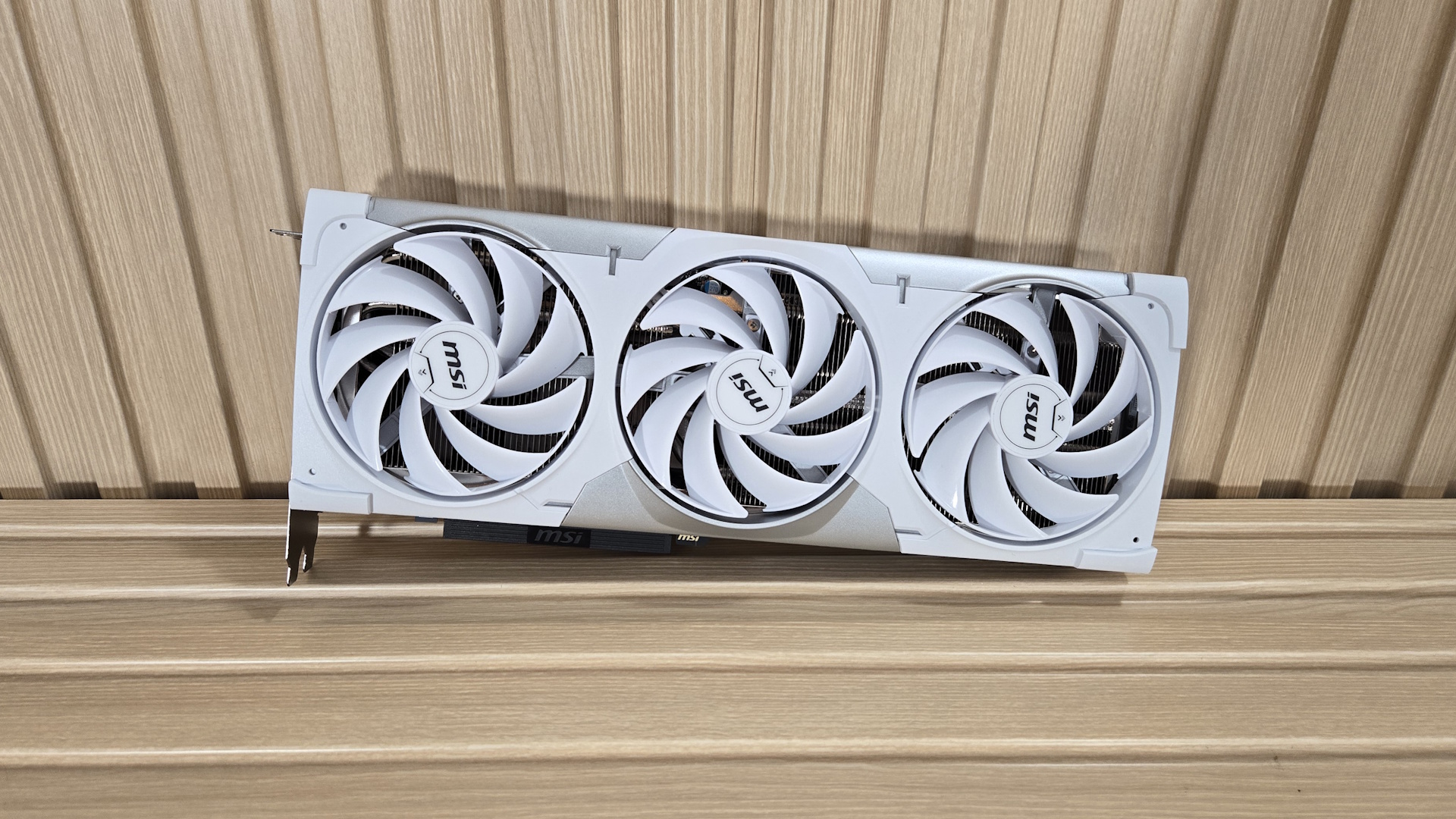

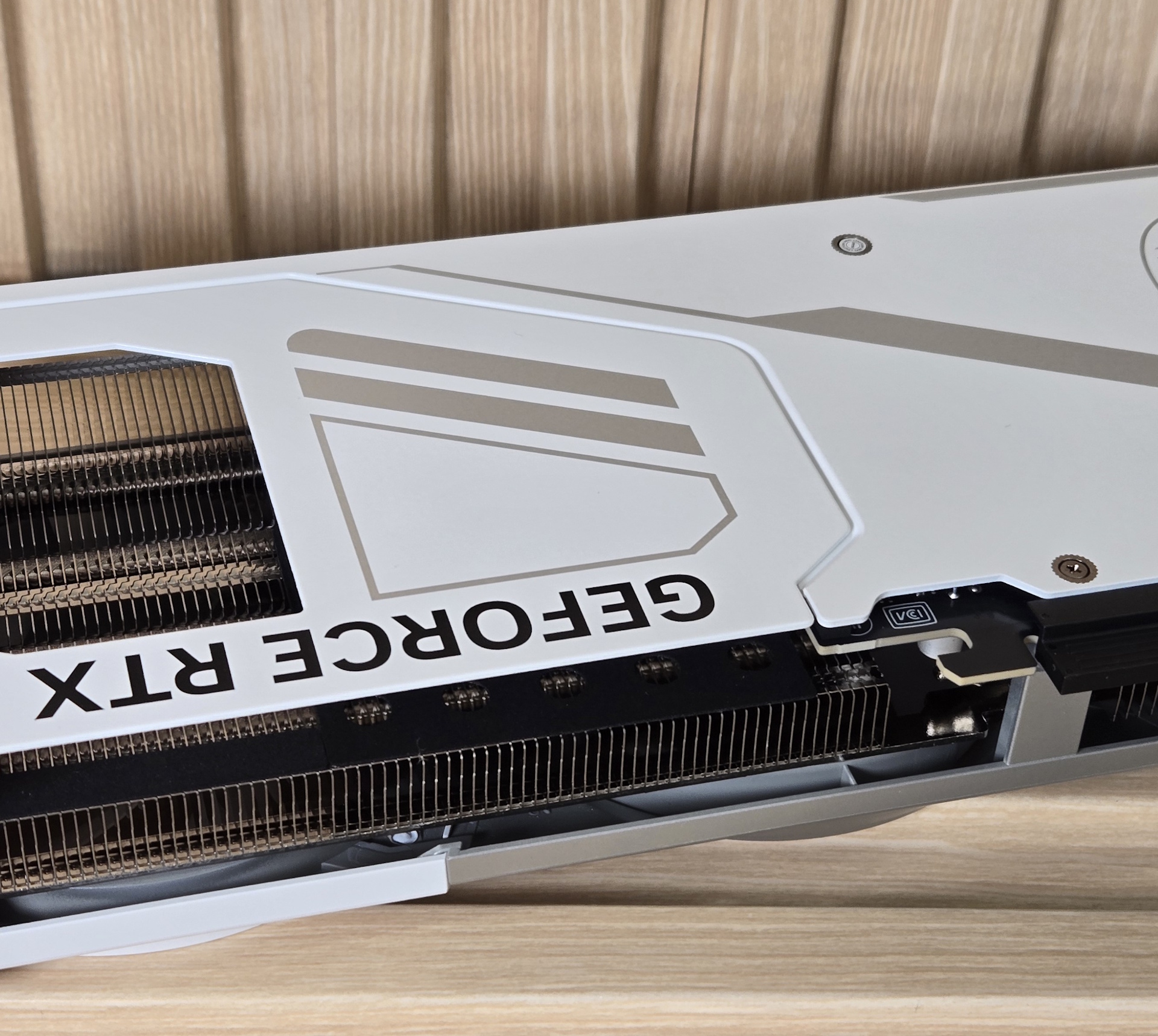

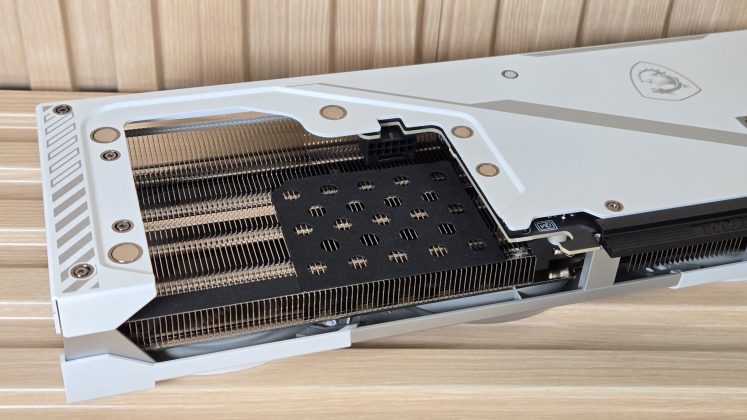

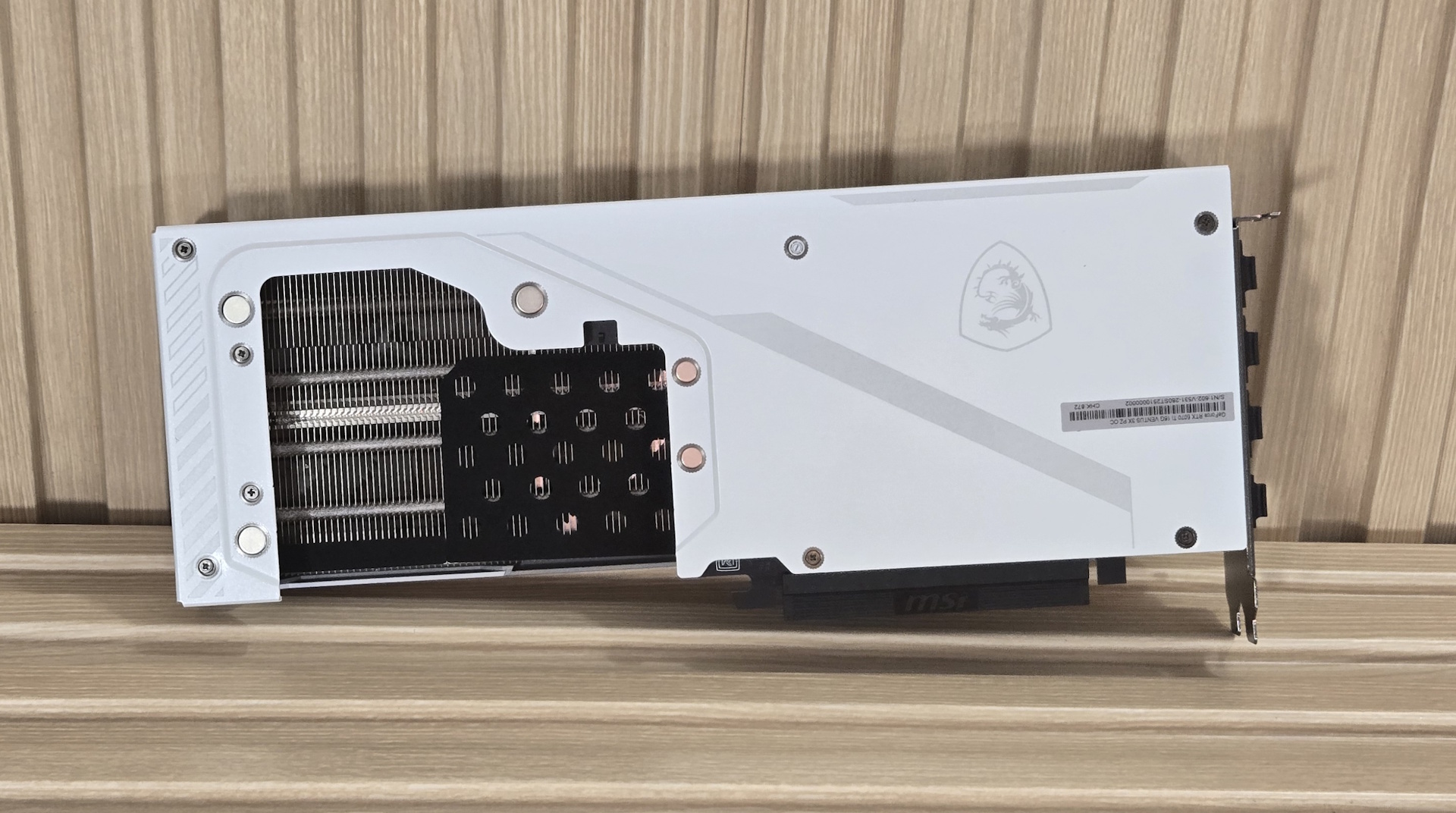

Завершает экосистему PZ видеокарта RTX 5070 Ti Ventus 3x PZ ($859,99). Этот чёрно-серебристый графический процессор выглядит так же, как и его аналог без PZ, за исключением того, что разъём 12VHPWR расположен более удобно для подключения сзади. Он находится не сверху, а смещён и направлен в сторону слота PCIe. Он гораздо удобнее для PZ и выглядит намного лучше, чем более привычные нам верхние или задние разъёмы, независимо от того, с обратной стороны они расположены или нет. В комплект Ventus 3x PZ также входит магнитная пластина для маскировки кабелей, которые видны, когда видеокарта установлена на материнской плате горизонтально.

1 из 7

Что находится в коробке MSI X870E Tomahawk MAX Wifi PZ

В коробке есть несколько аксессуаров, которые помогут вам начать работу. Единственное, что бросается в глаза, — это USB-накопитель с драйверами, который обычно не входит в комплект плат среднего класса. Ниже приведён список всего, что входит в комплект.

Краткое руководство по установке/Уведомление о соответствии требованиям ЕС

• Наклейки на кабели
• USB-накопитель (драйверы)
• (2) кабели SATA
• Съемник EZ M.2 Clip II
• (3) крепления EZ M.2 Clip II
• Винты для пластины M.2
• Антенна EZ Wi-Fi
• Кабель EZ Conn-cable (V2) от 1 до 3
• Кабель EZ для передней панели

Дизайн MSI MAG X870E Tomahawk MAX Wifi PZ

1 из 3

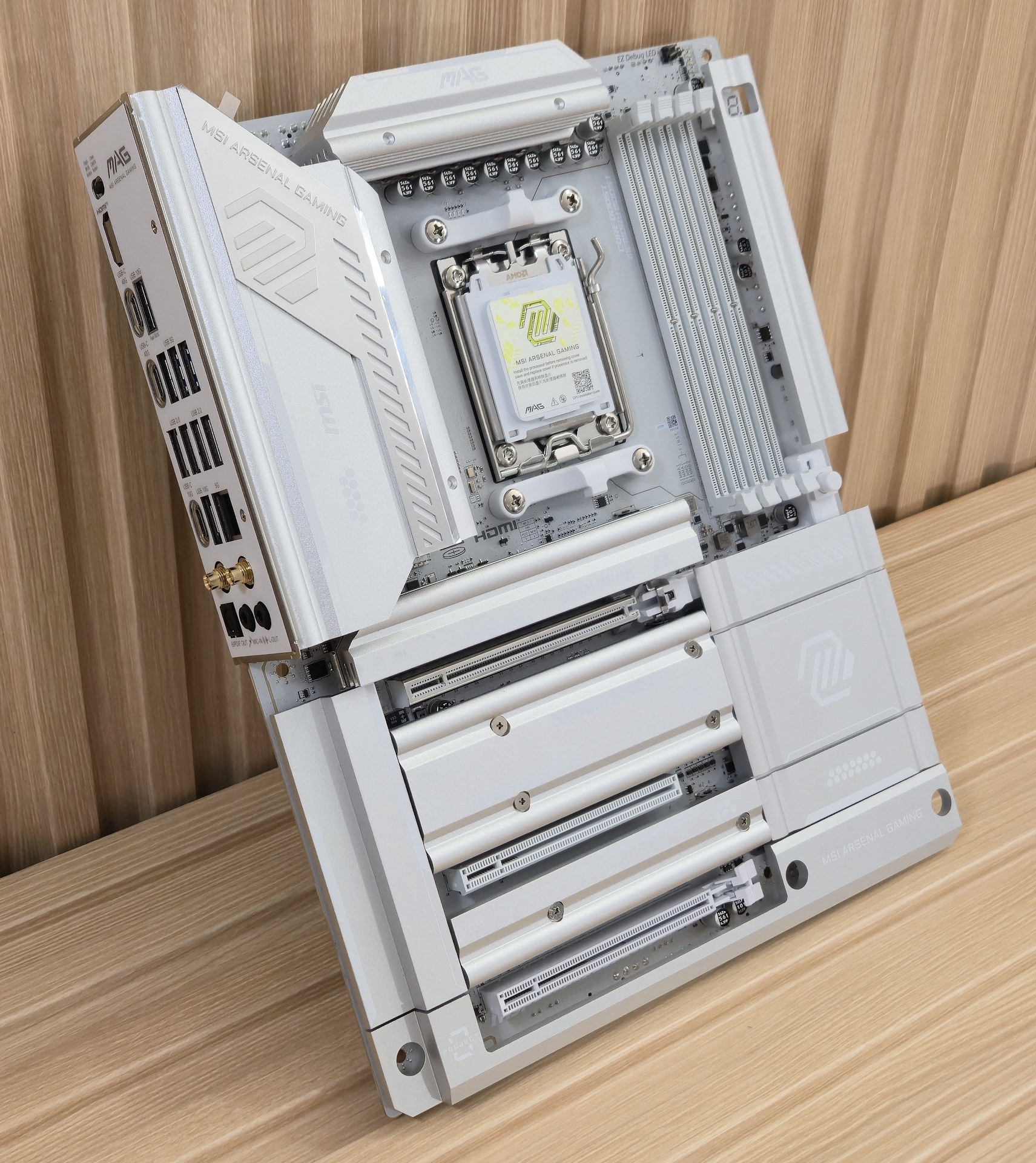

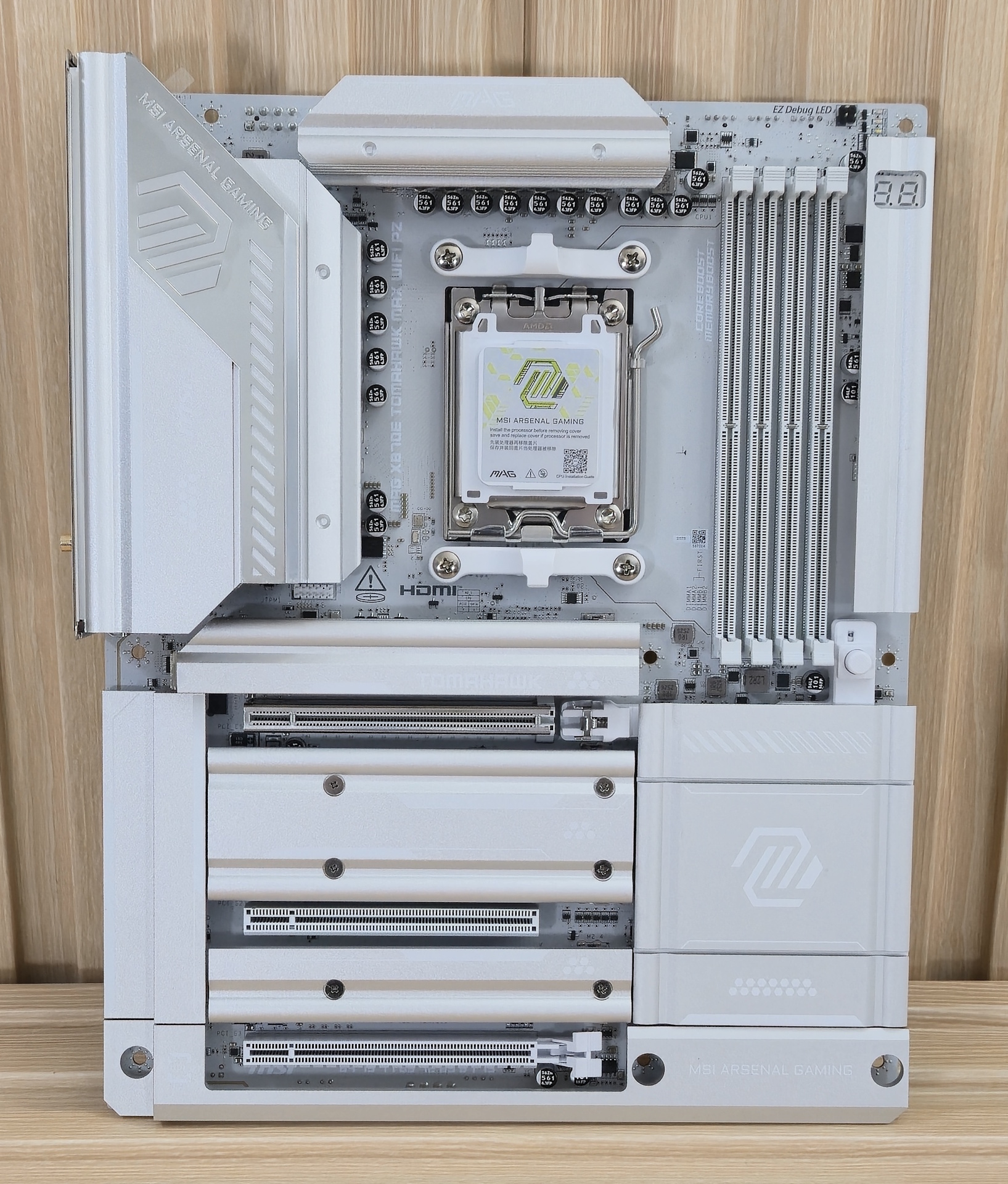

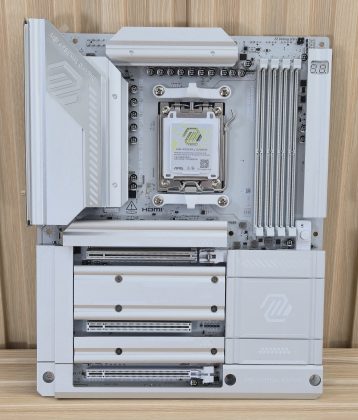

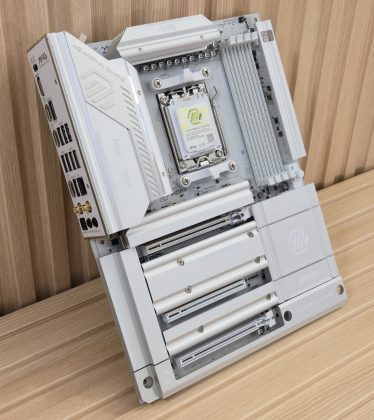

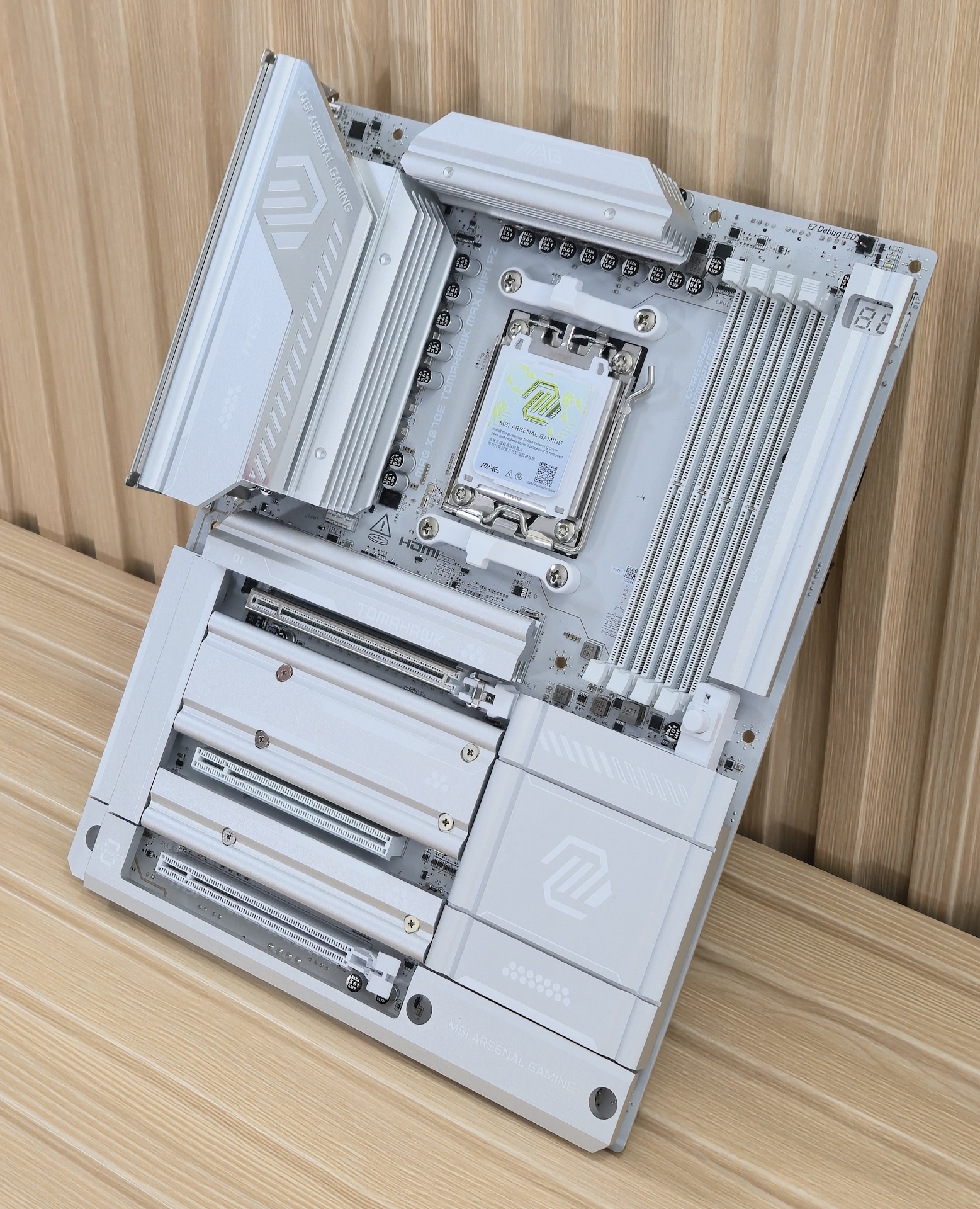

X870E Tomahawk MAX Wifi PZ установлен на серебристо-белой 8-слойной печатной плате серверного класса с большими алюминиевыми радиаторами, закрывающими систему питания процессора, и пластинчатыми радиаторами, охлаждающими разъёмы M.2 и чипсет. На радиаторах есть логотип с символом MAG, а на остальных радиаторах — логотип Tomahawk/Arsenal Gaming. Любителям RGB-подсветки придётся добавить собственную подсветку через разъёмы, так как встроенной подсветки нет.

Очевидно, что самым значительным эстетическим изменением в PZ является отсутствие передних разъёмов. Кожухи и радиаторы теперь закрывают правый край, где должны были располагаться разъёмы, а спереди видны только основные гнёзда и слоты.

1 из 2

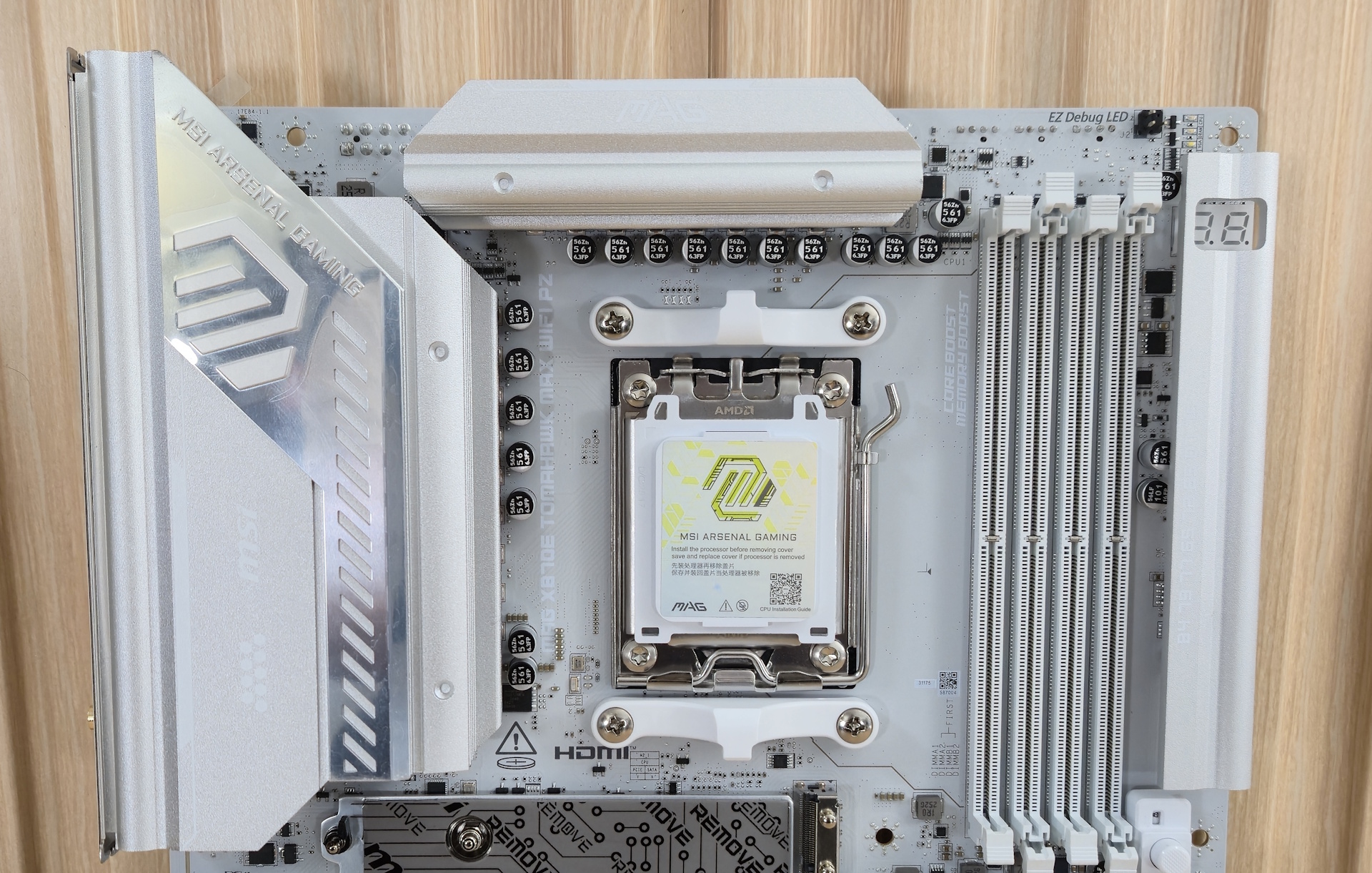

Мы не будем подробно описывать лицевую сторону платы, так как основные разъёмы расположены на задней панели. Но это не значит, что на видимой стороне нет ничего важного. Помимо увеличенных радиаторов Frozr Guard на блоке питания, стоит отметить четыре усиленных слота для оперативной памяти. MSI заявляет о поддержке скорости до DDR5-8400+ МТ/с и объёме до 256 ГБ. Оптимальный диапазон для AMD по-прежнему находится в пределах от 6000 до 6400 МТ/с, и эта плата, как и любая другая, легко справляется с этой задачей.

В правом верхнем углу расположены светодиоды EZ Debug, которые загораются во время процесса POST. Если возникает проблема, один из светодиодов продолжает гореть, указывая на источник проблем с загрузкой. Чуть ниже расположен двухсимвольный светодиод Debug, который предоставляет более подробную информацию о проблемах POST (и по умолчанию отображает температуру процессора в Windows).

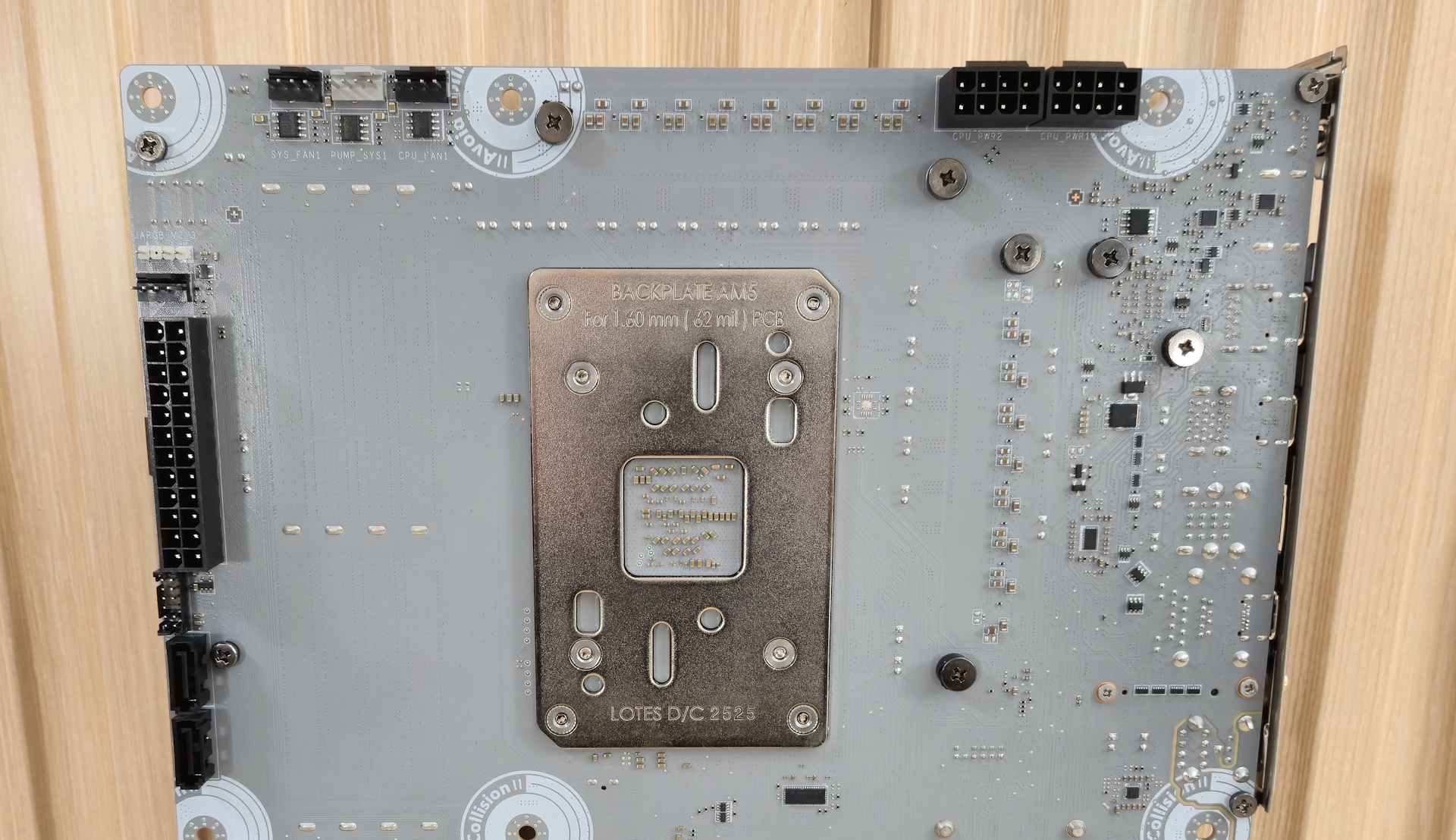

Если перевернуть плату задней стороной вверх, то в правом верхнем углу (если смотреть на неё) будут расположены два 8-контактных разъёма EPS (один из них обязательный), которые питают процессор. Слева находятся первые три (из восьми) 4-контактных разъёма для вентиляторов. В данном случае это CPU_Fan1, PUMP_Fan1 и SYS_Fan1. Каждый разъём поддерживает устройства с ШИМ-управлением и управлением постоянным током. Выходная мощность зависит от разъема: для системного вентилятора она составляет 1 А/12 Вт, для вентилятора процессора — 2 А/24 Вт, а для помпы — 3 А/36 Вт. Управление вентиляторами осуществляется с помощью программного обеспечения MSI Center и апплета User Scenario.

Внизу слева (мы всё ещё на задней стороне платы) находится первый (из четырёх) 3-контактный разъём ARGB. Если вам нужна RGB-подсветка на материнской плате, вам придётся купить и подключить её самостоятельно. Далее идёт разъём для системного вентилятора, 24-контактный разъём питания ATX для платы, разъём EZ Conn (подключает ARGB-полоски, вентиляторы, устройства USB 2.0 и даже вентиляторы MPG EZ120 ARGB компании на одном кабеле) и два порта SATA.

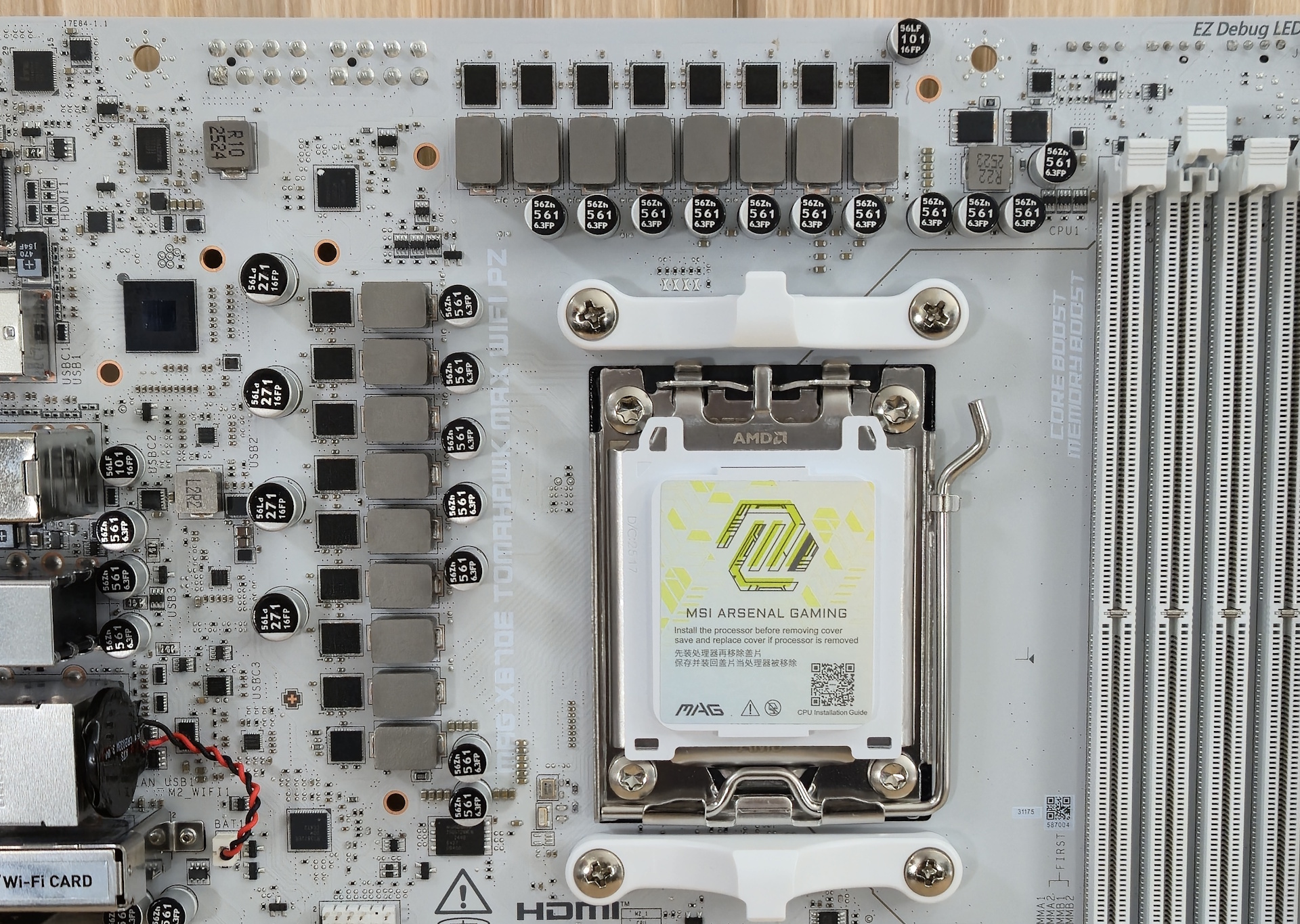

Подача питания на Tomahawk MAX Wifi PZ осуществляется так же, как и на фронтальную панель Tomahawk Wifi, и состоит из 17 фаз, 14 из которых предназначены для Vcore. Питание подается через 8-контактный разъем(ы) EPS на контроллер Monolithic Power Systems (MPS) MPS2412. Оттуда оно поступает на 80-амперные полевые МОП-транзисторы MPS MPS2433 SPS. Мощности в 1120 А более чем достаточно для флагманского процессора Ryzen 9 9950X/X3D. Хотя эти характеристики не самые высокие из тех, что мы видели, они не станут препятствием, даже если вы решите разогнать процессор.

Возвращаемся к передней части платы в нижней половине и начинаем слева. Под кожухом находится аудио решение, состоящее из кодека Realtek ALC4080, нескольких специализированных аудиоконденсаторов и т. д. Оно изолирует аудиосигнал для снижения электромагнитных помех от платы. Это кодек Realtek последнего поколения, который соответствует своей цене.

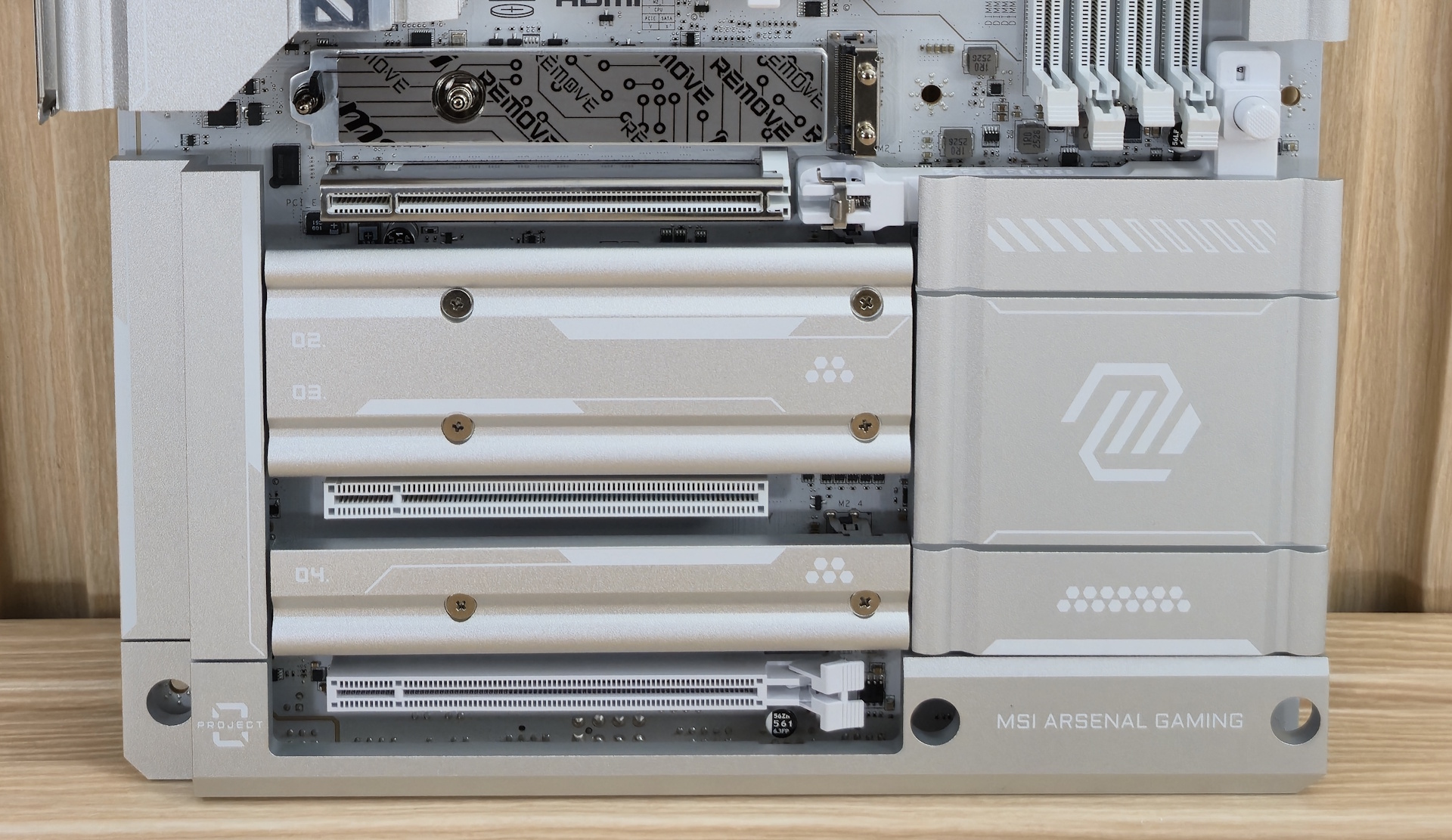

В центре платы расположены три полноразмерных слота PCIe и пять разъёмов M.2. Верхний слот PCIe (PCI_E1) подключается напрямую к процессору, поддерживает скорость до PCIe 5.0 x16 и служит основным графическим слотом. Он также усилен и оснащён кнопкой EZ PCIE Release от MSI — легкодоступной кнопкой, которая блокирует и разблокирует карту PCIe одним нажатием. Остальные полноразмерные слоты подключаются через чипсет и работают на скоростях PCIe 3.0 x1 (PCI_E2) и PCIe 4.0 x4 (PCI_E3), что должно обеспечивать достаточную пропускную способность для большинства карт расширения.

Среди слотов PCIe расположены четыре разъёма M.2. Tomahawk MAX PZ оснащён двумя разъёмами PCIe 5.0 (128 Гбит/с) (M.2_1/2), а два нижних (M.2_3/4) подключаются через чипсет и работают на скорости до PCIe 4.0 x4 (64 Гбит/с). M.2_1 поддерживает модули длиной до 110 мм, а остальные — до 80 мм. Плата поддерживает режимы RAID 0/1/5/10, если вам нужна дополнительная скорость или резервирование. Обратите внимание, что второй разъем PCIe 5.0 M.2 (M2_2) использует ту же пропускную способность, что и USB 4. По умолчанию, когда используется M2_2, он работает на PCIe 5.0 x2 (64 Гбит/с). Вы можете получить полную пропускную способность x4, настроив ее в BIOS, но при этом отключатся порты USB 4 на задней панели ввода-вывода.

Перевернув плату обратной стороной, мы начнем с левого края и будем двигаться вниз. Первое, что мы видим, — это разъем 3.2 Gen 2×2 (20 Гбит/с) на передней панели, за которым следуют два других вертикально расположенных порта SATA. Наконец, под ними находится 19-контактный разъем USB 3.2 Gen 1 (5 Гбит/с).

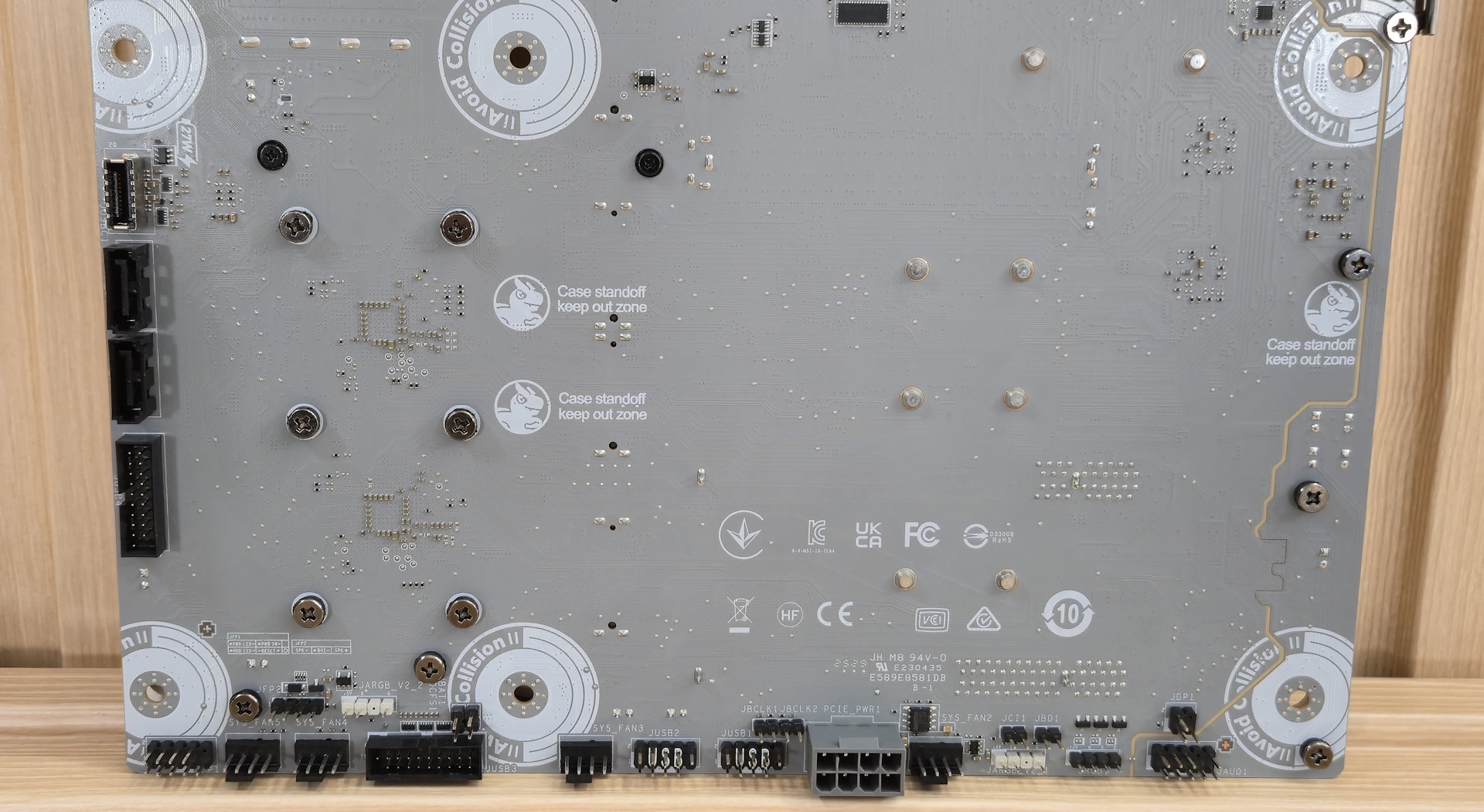

Вдоль нижнего края (мы всё ещё на задней панели!) расположено множество разъёмов и коннекторов. Слева направо расположены следующие элементы:

• Передняя панель
• (2) 4-контактные разъёмы для системных вентиляторов
• 3-контактный разъём ARGB
• 19-контактный разъём USB 3.2 Gen1
• 2-контактный разъём для сброса CMOS/перемычка для батареи
• 4-контактный разъём для системного вентилятора
• (2) разъёмы USB 2.0
• (2) 2-контактные разъёмы для частоты BCLK
• 8-контактный дополнительный разъём питания PCIe
• 4-контактный разъём для системного вентилятора
• 4-контактный разъём RGB, 3-контактный разъём ARGB
• Аудиоразъём на передней панели

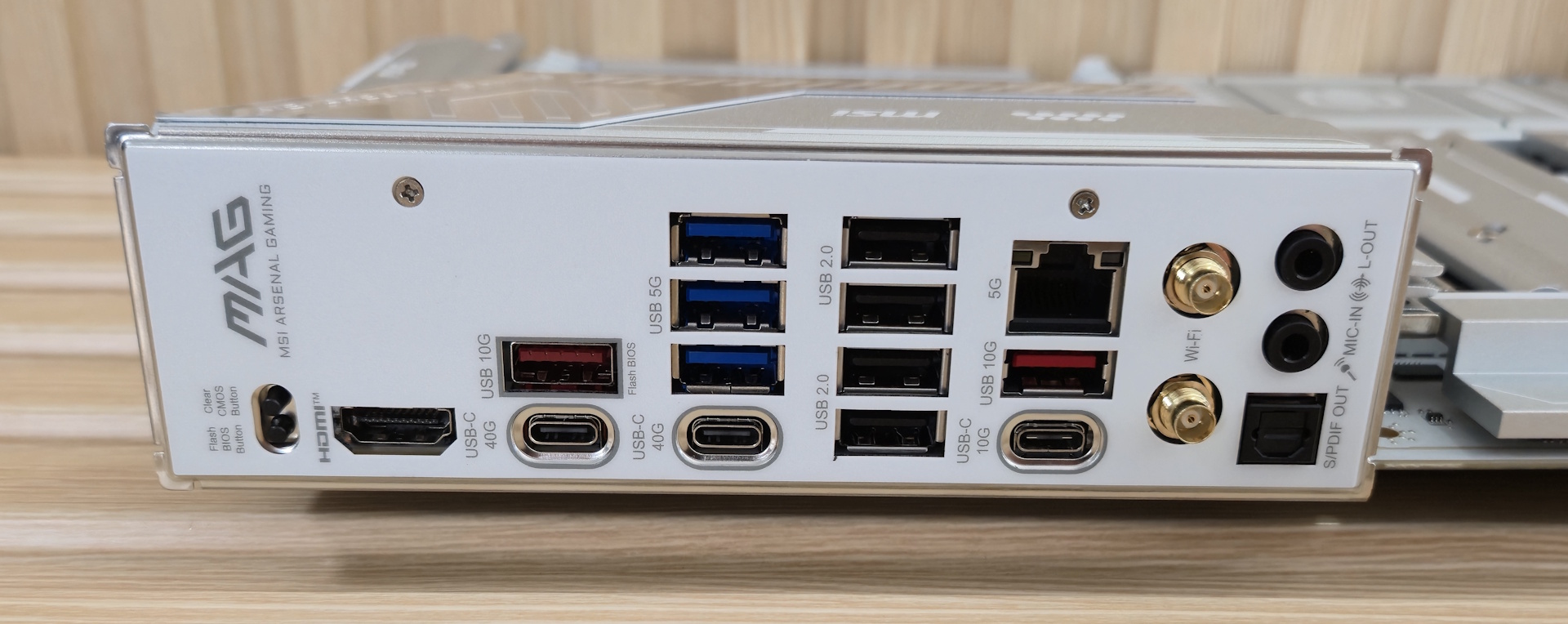

Задняя панель ввода-вывода на Tomahawk Wifi PZ такая же, как на плате без PZ. Слева на задней панели ввода-вывода расположены две крошечные кнопки: одна для сброса CMOS, а другая для возврата к заводским настройкам BIOS. Рядом находится порт HDMI для использования со встроенной графикой. Есть три порта USB Type-C, два из которых поддерживают скорость 40 Гбит/с (третий — 10 Гбит/с). Вы также получаете два порта 10 Гбит/с (красные), четыре порта 5 Гбит/с (синие) и четыре порта USB 2.0 (чёрные) типа A, всего девять портов. Над одним из красных портов USB находится Ethernet-порт Realtek 5 Гбит/с. Далее расположены два модуля Wi-Fi 7 и аудиосистема с двумя разъёмами 3,5 мм (вход для микрофона/линейный выход) и SPDIF.

Прошивка

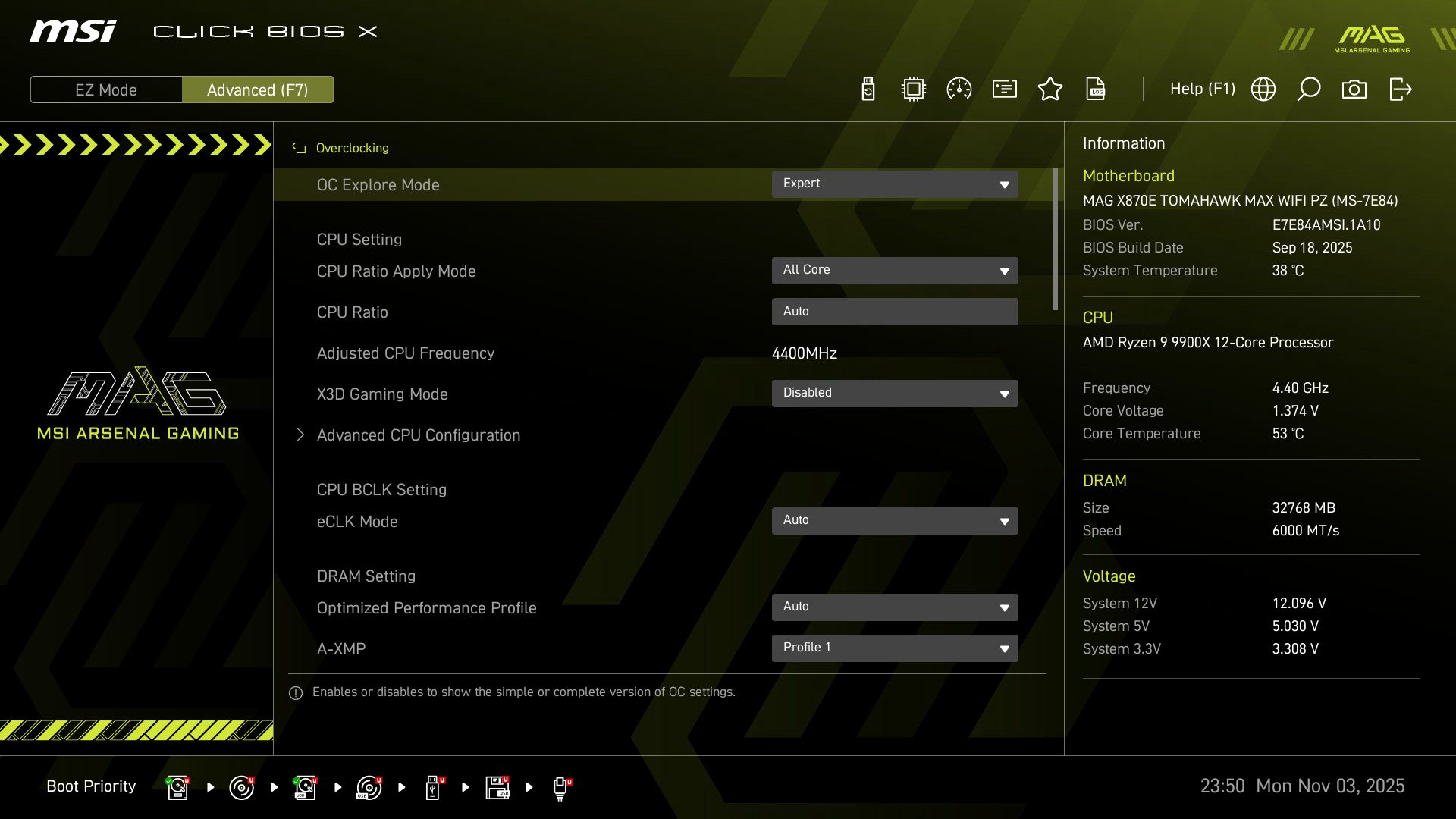

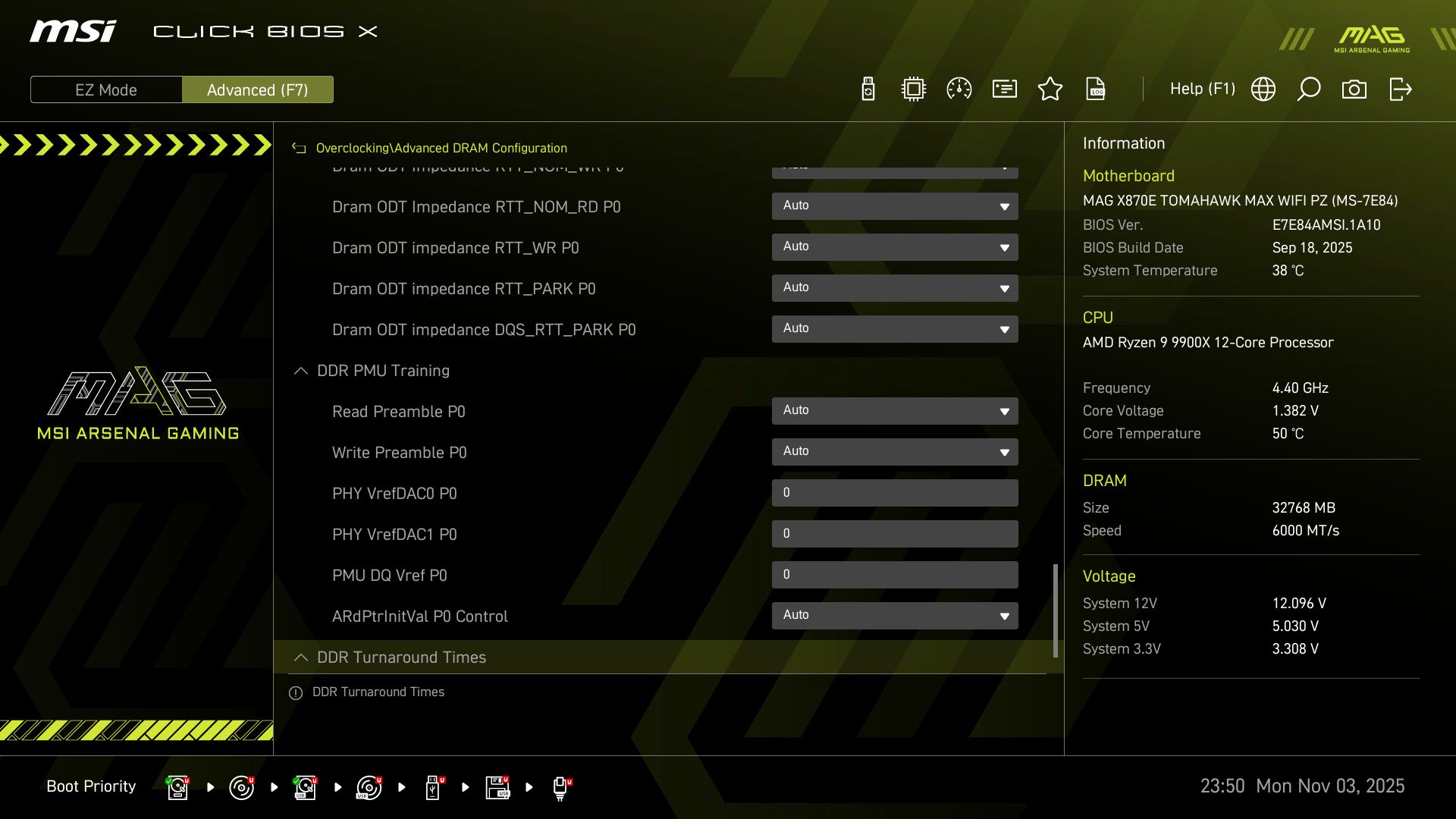

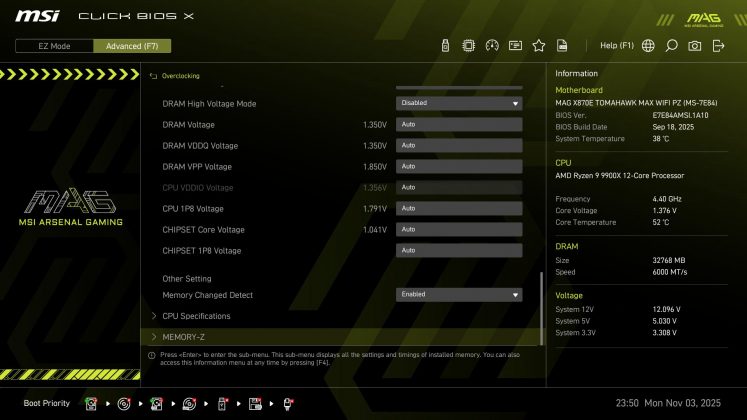

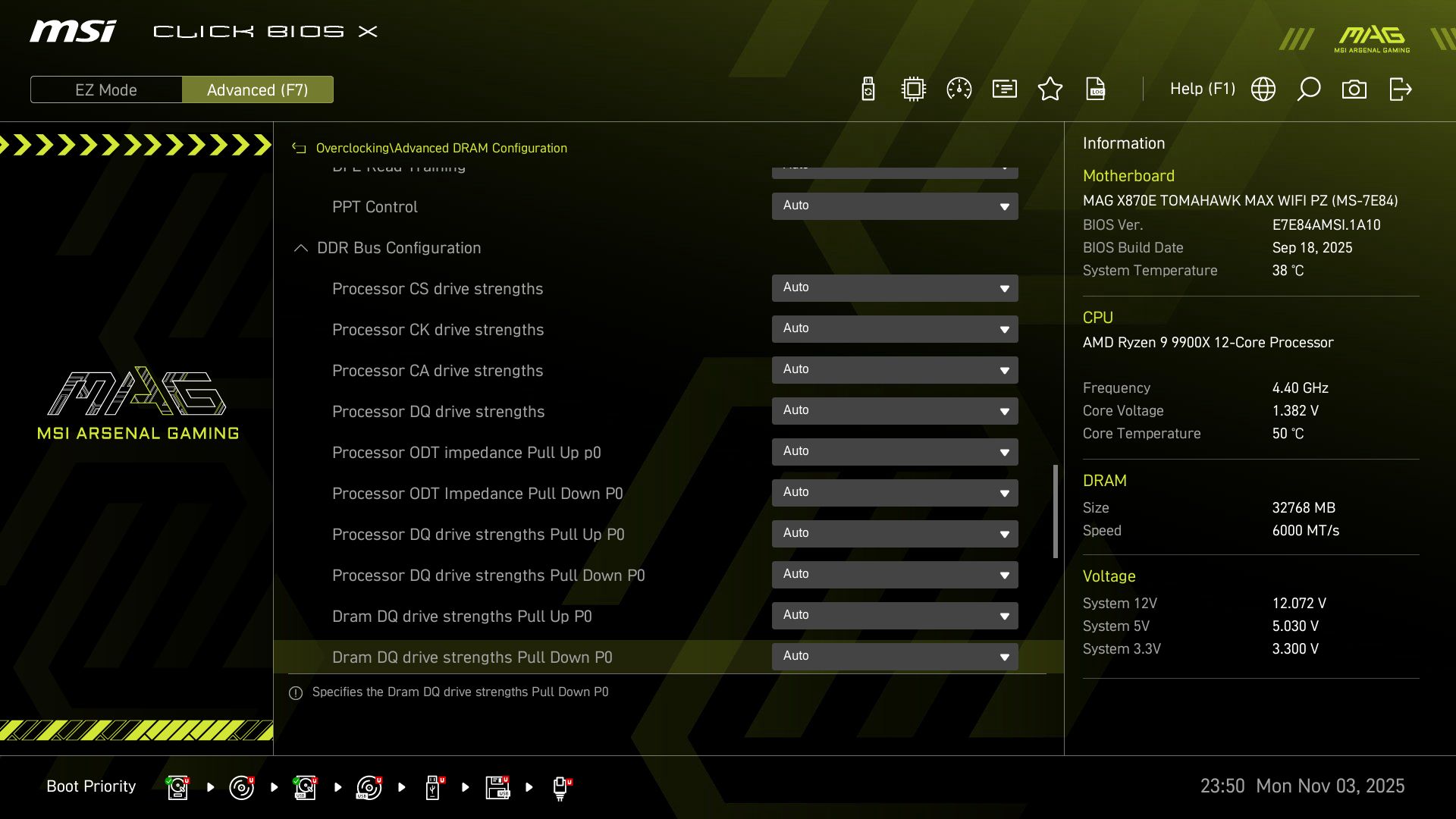

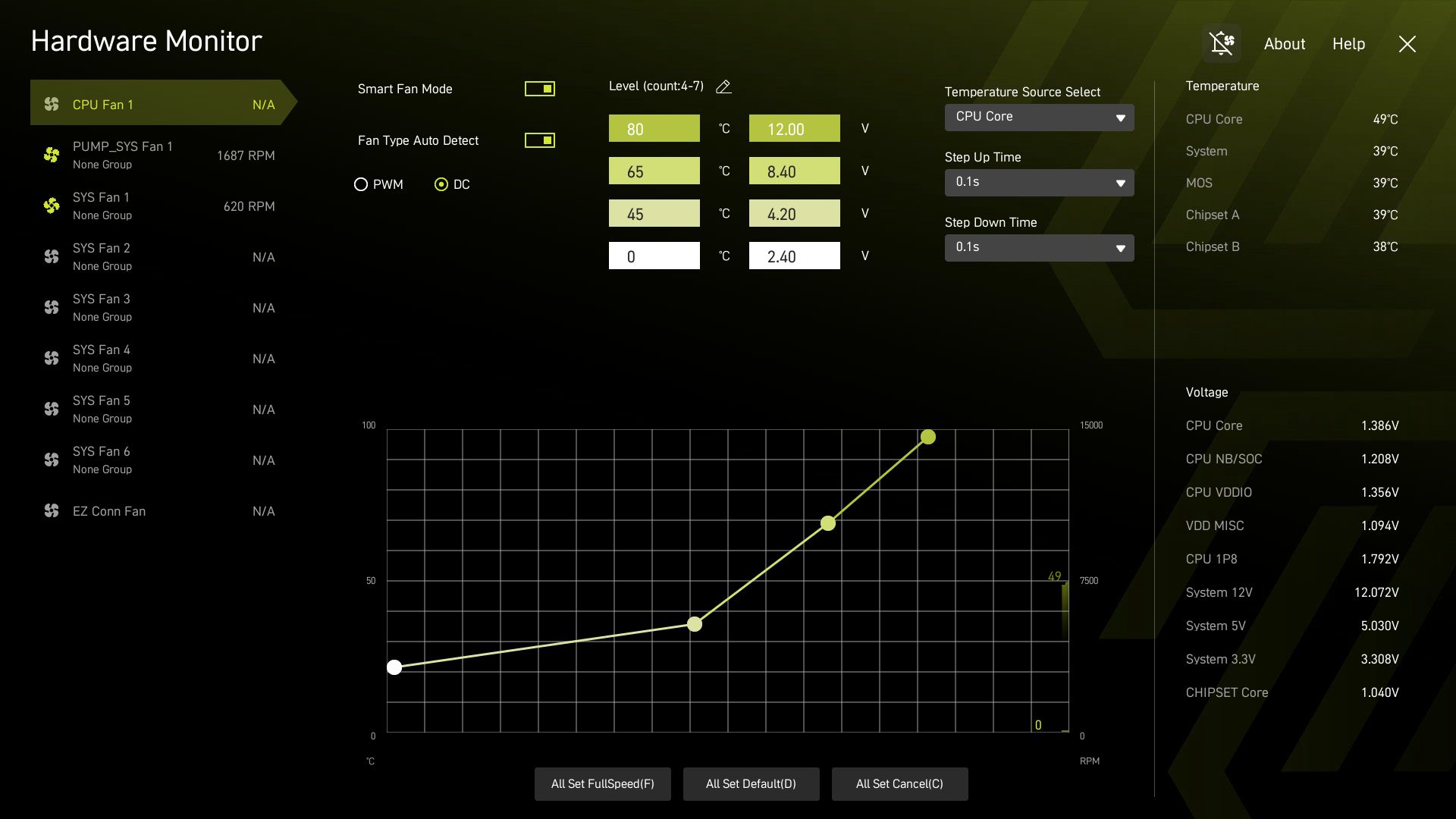

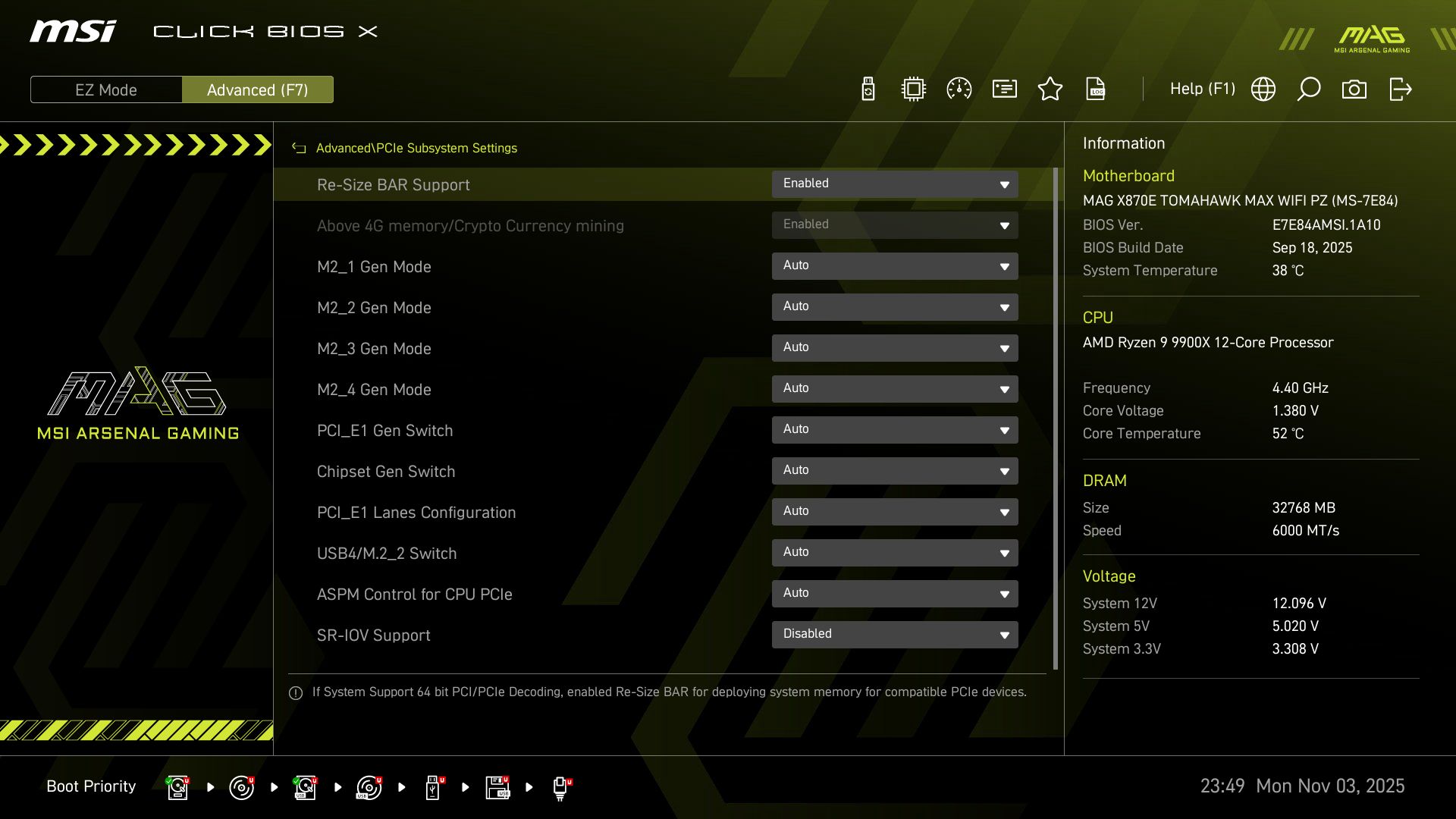

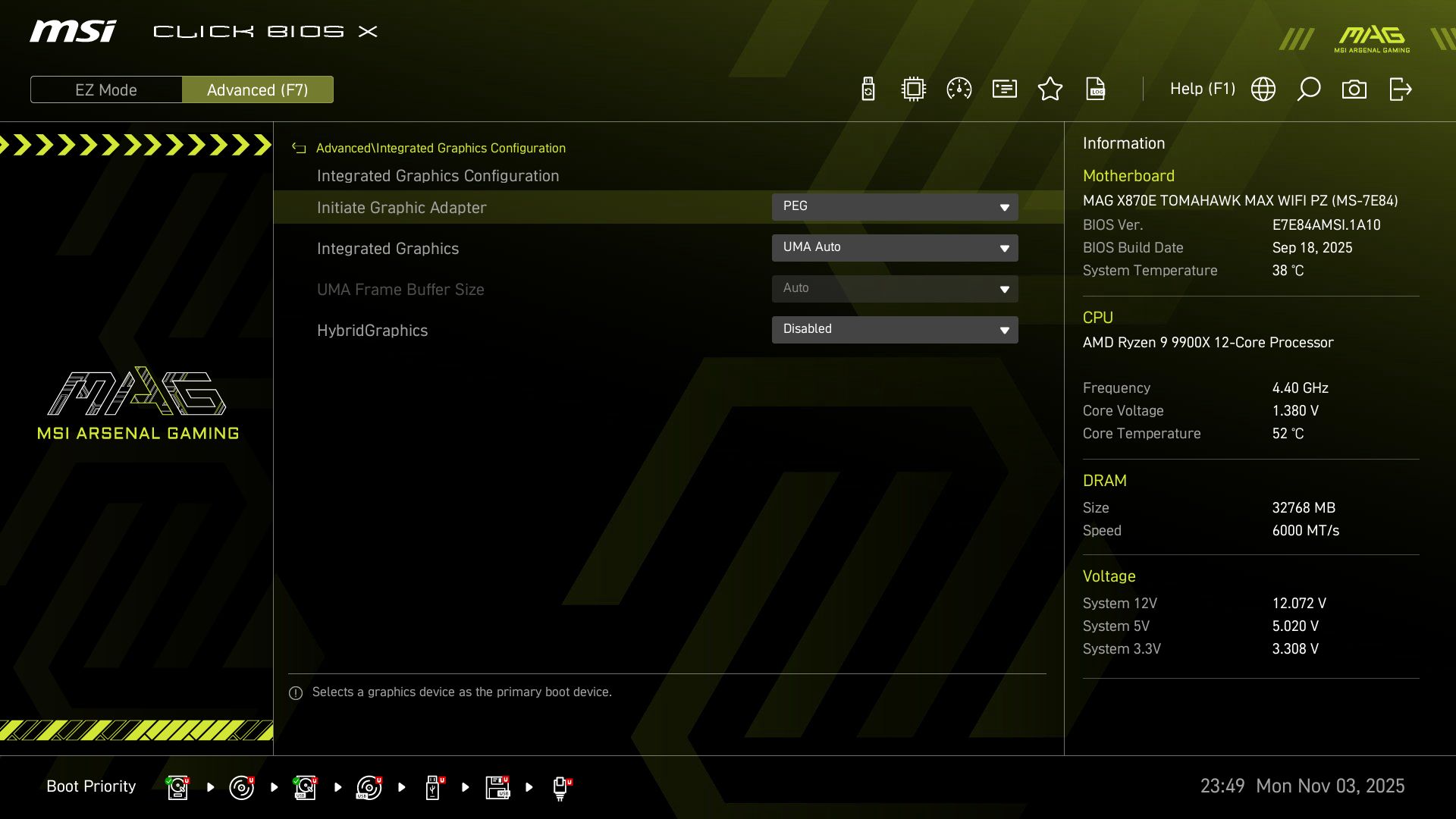

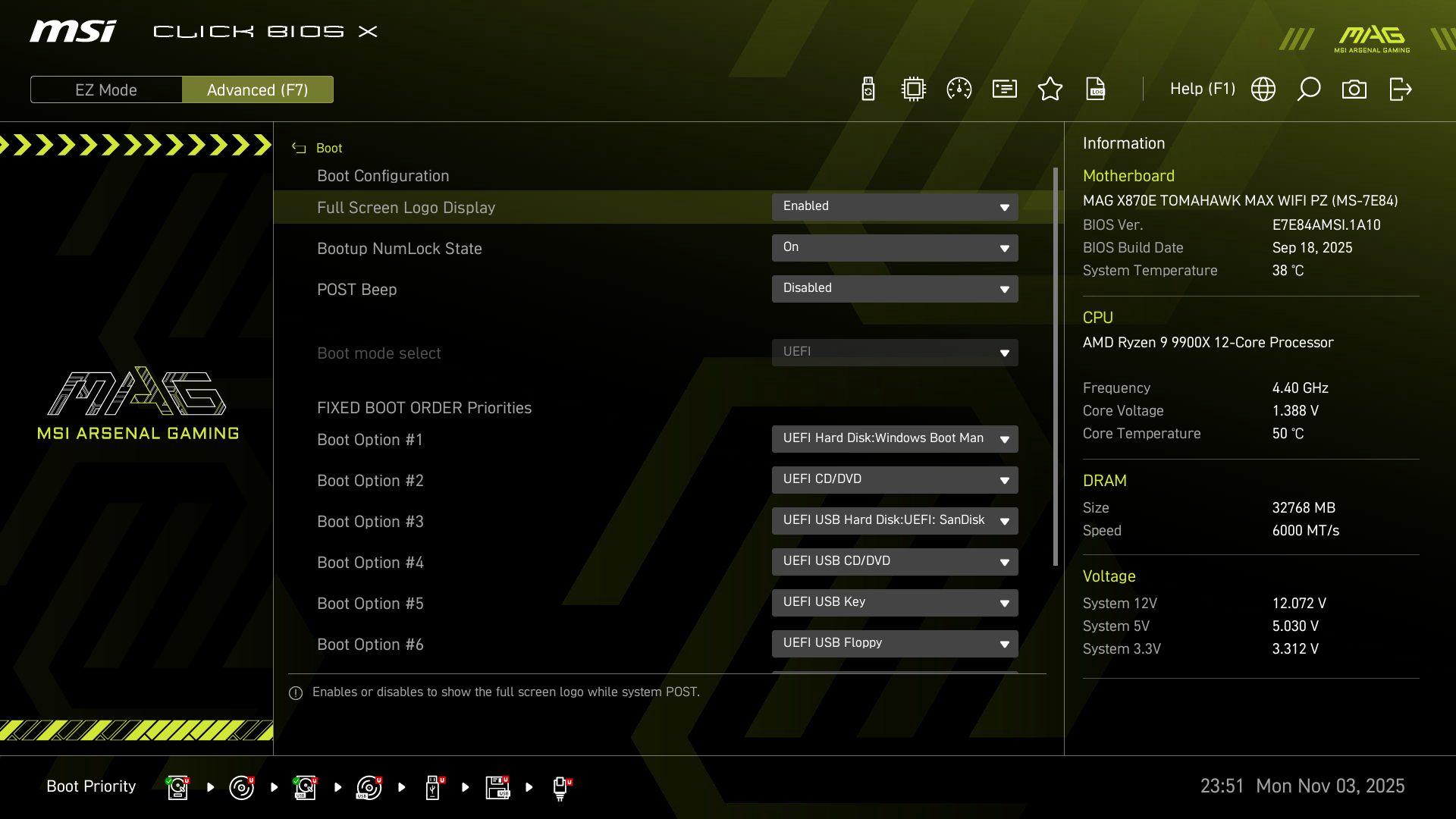

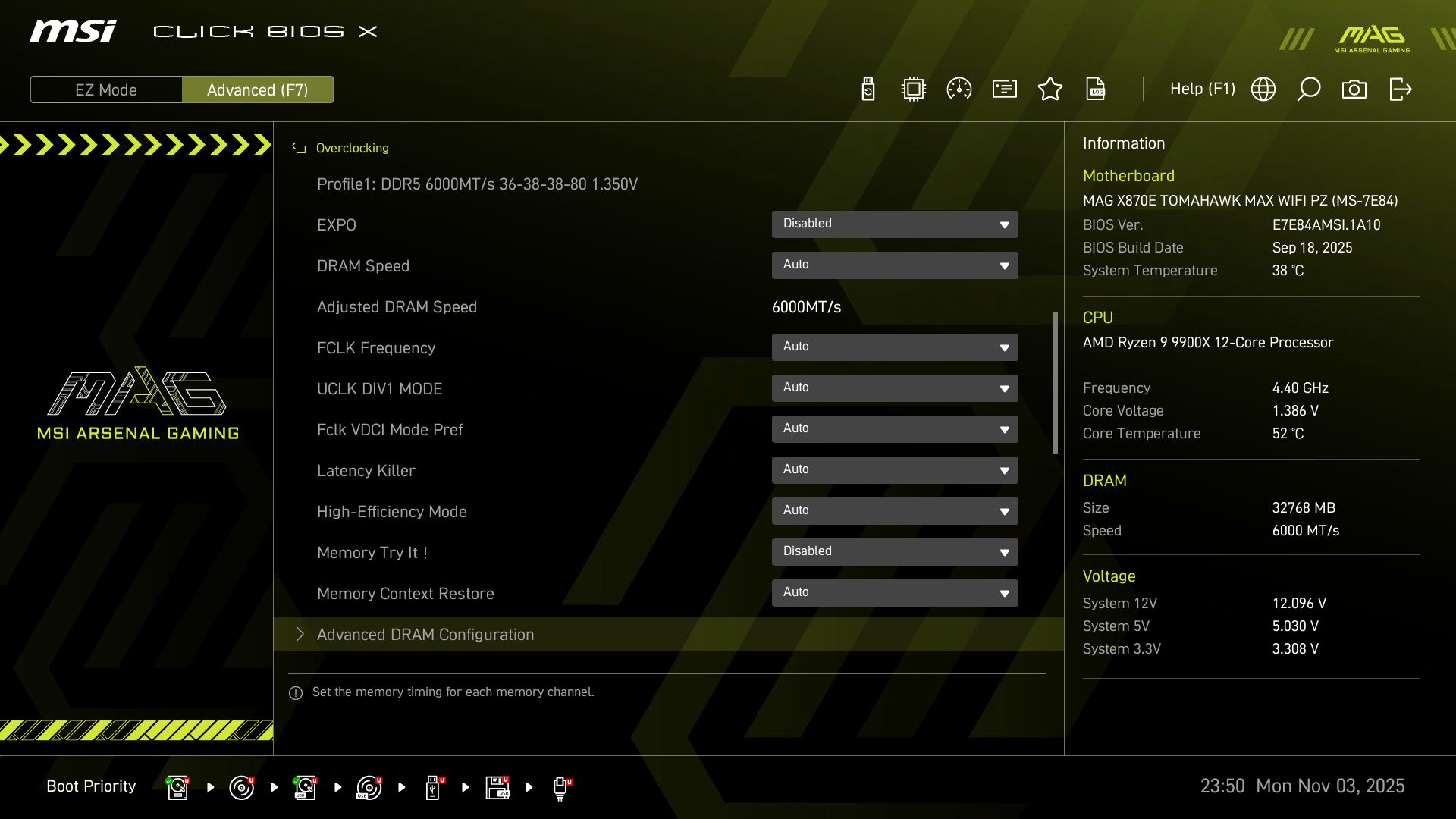

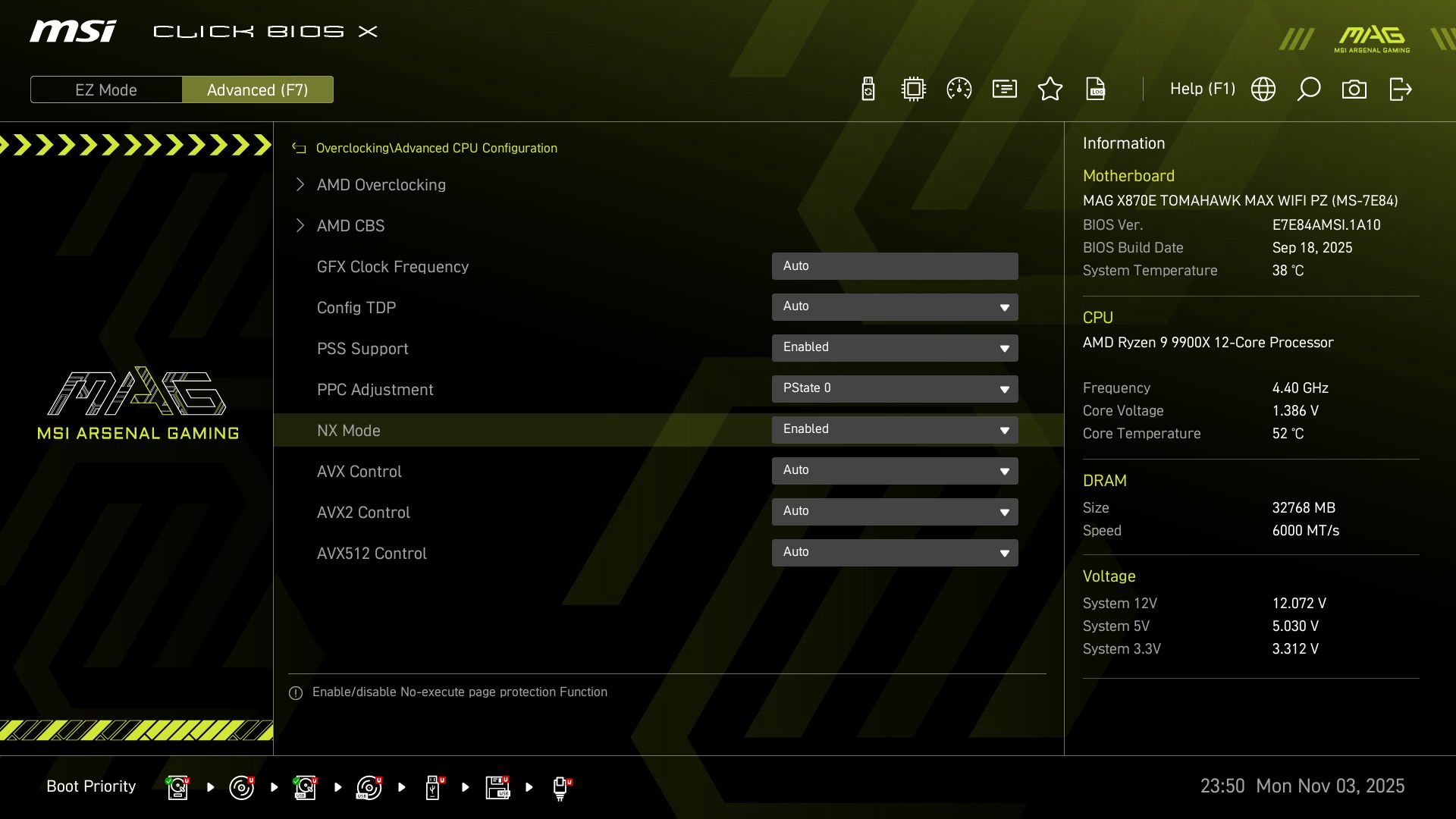

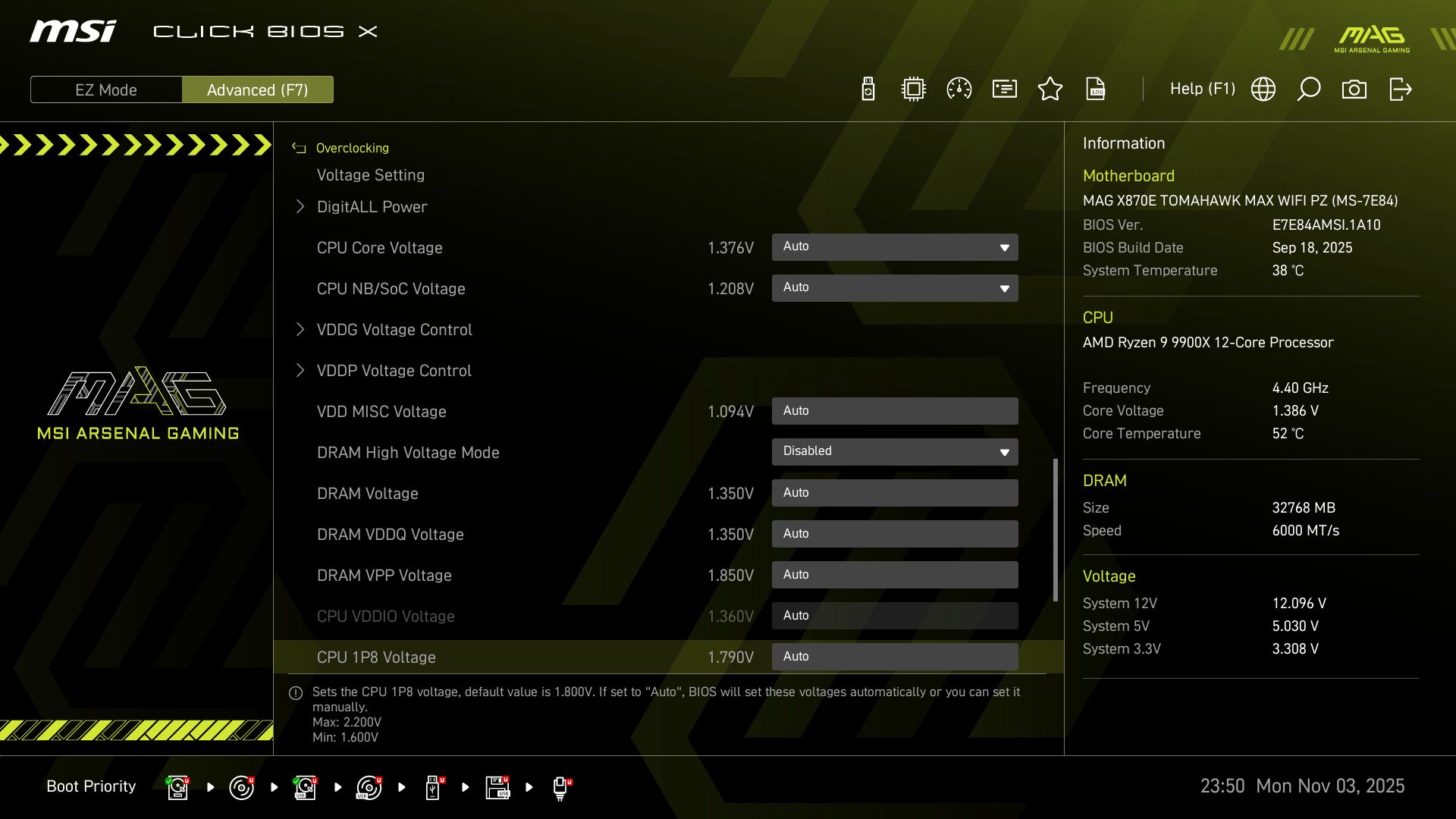

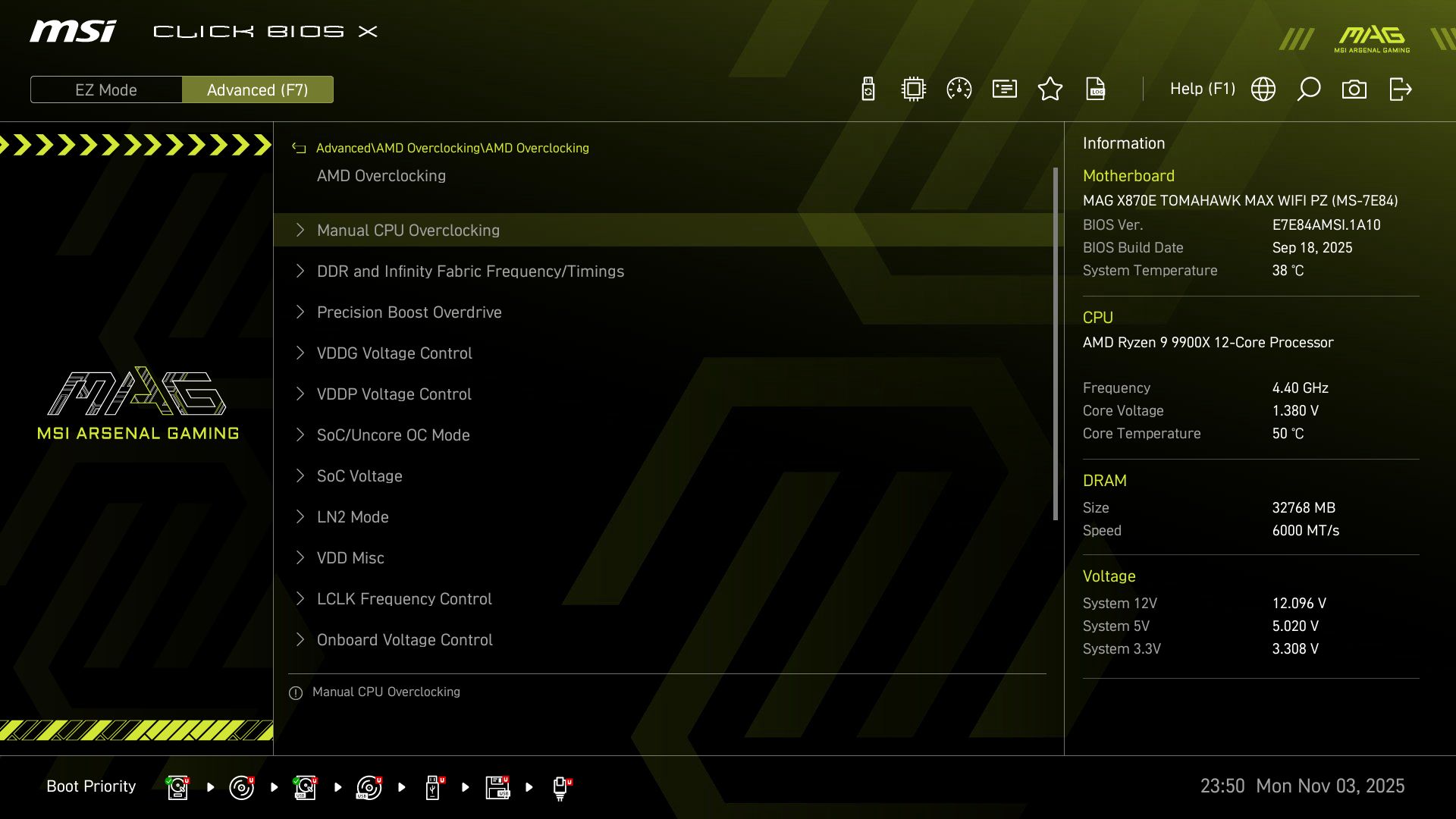

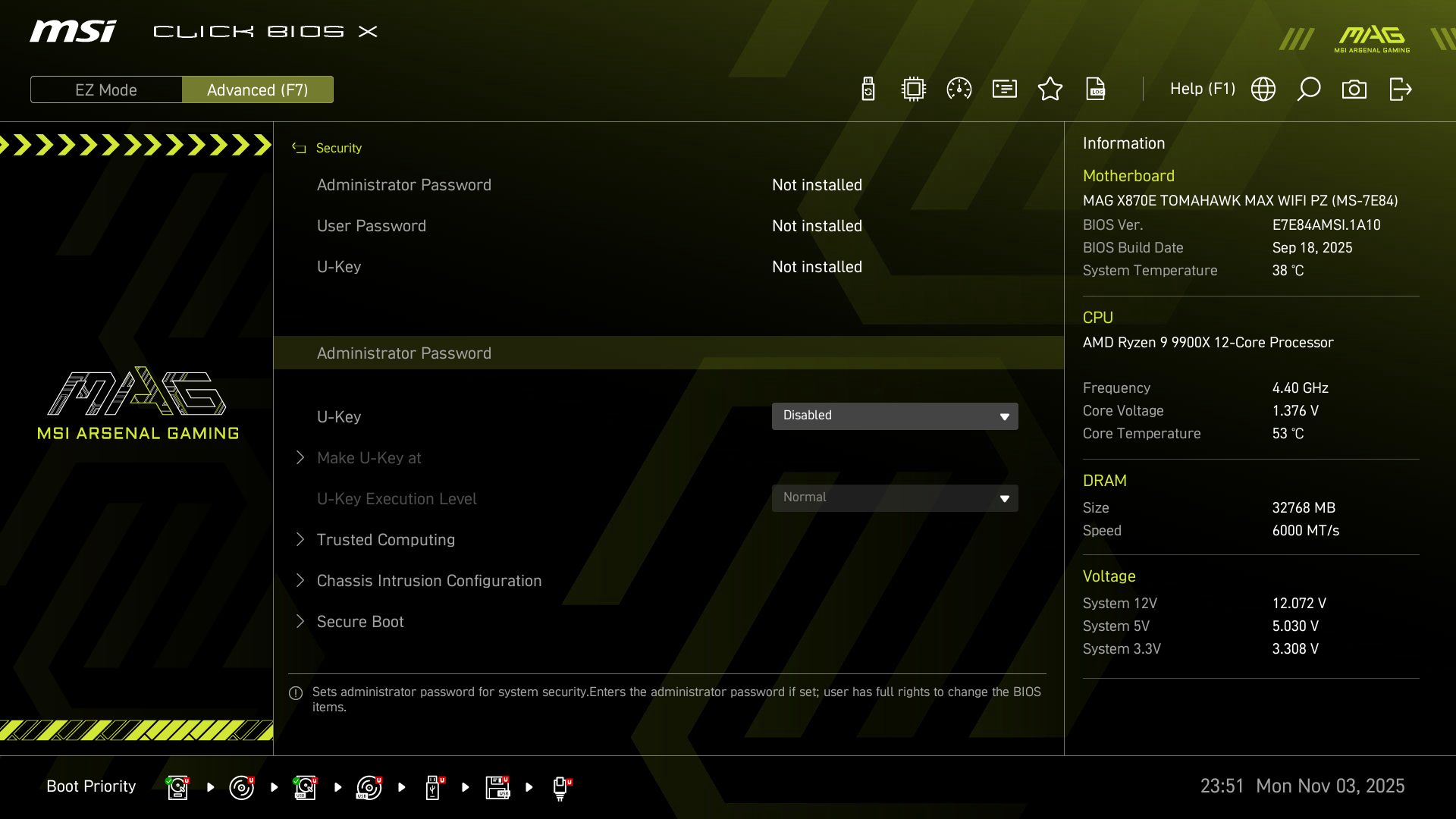

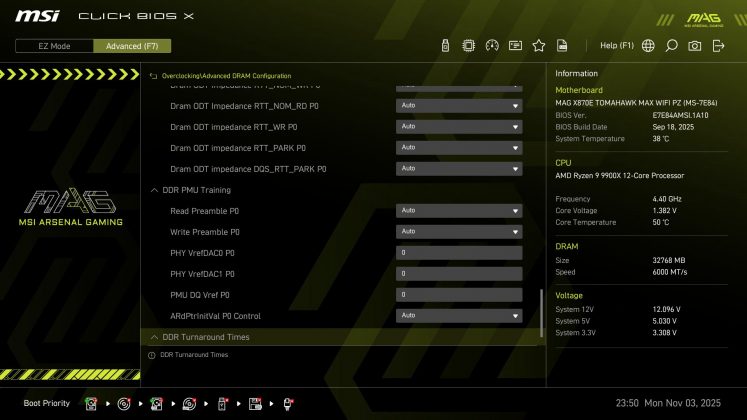

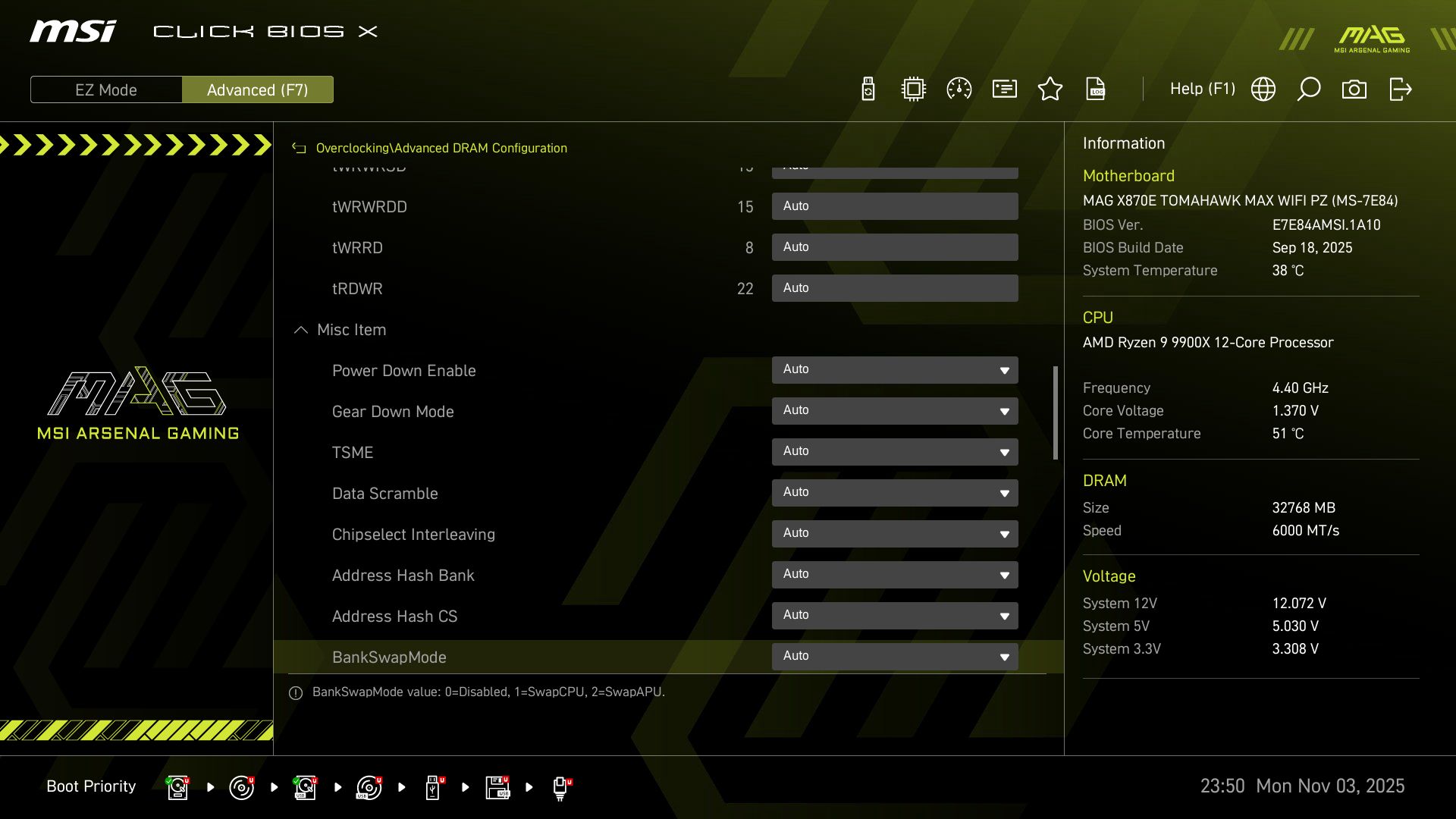

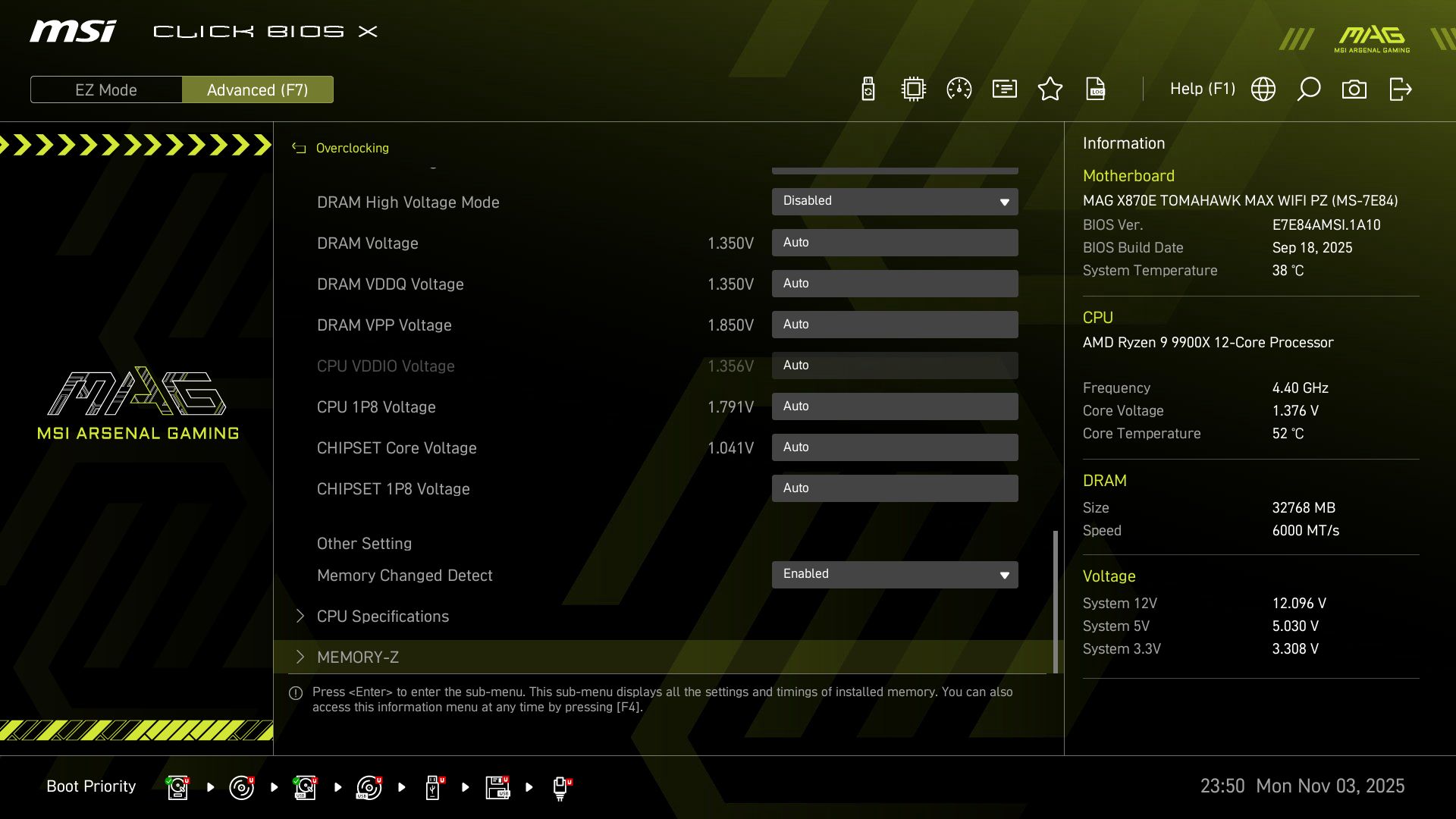

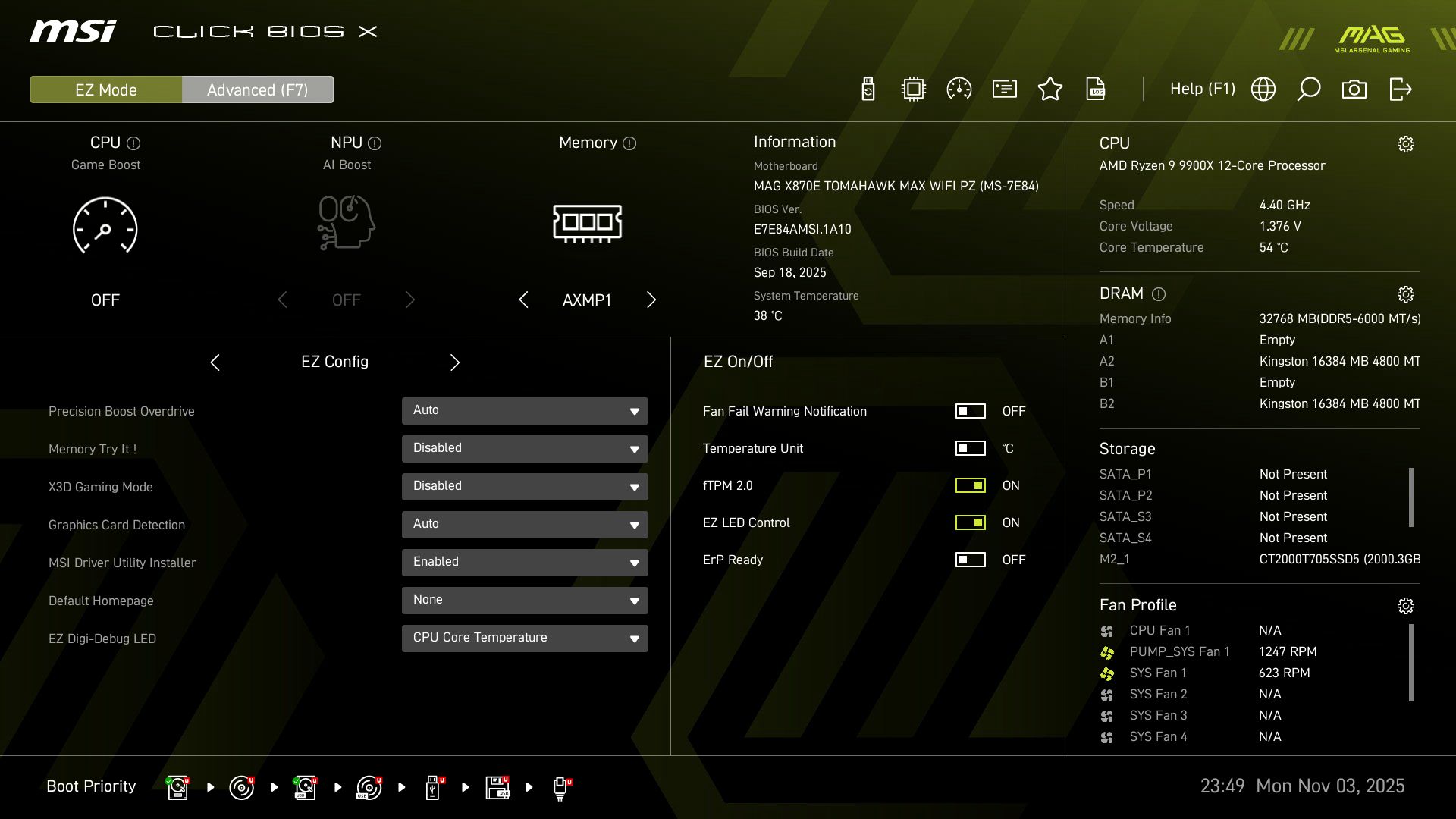

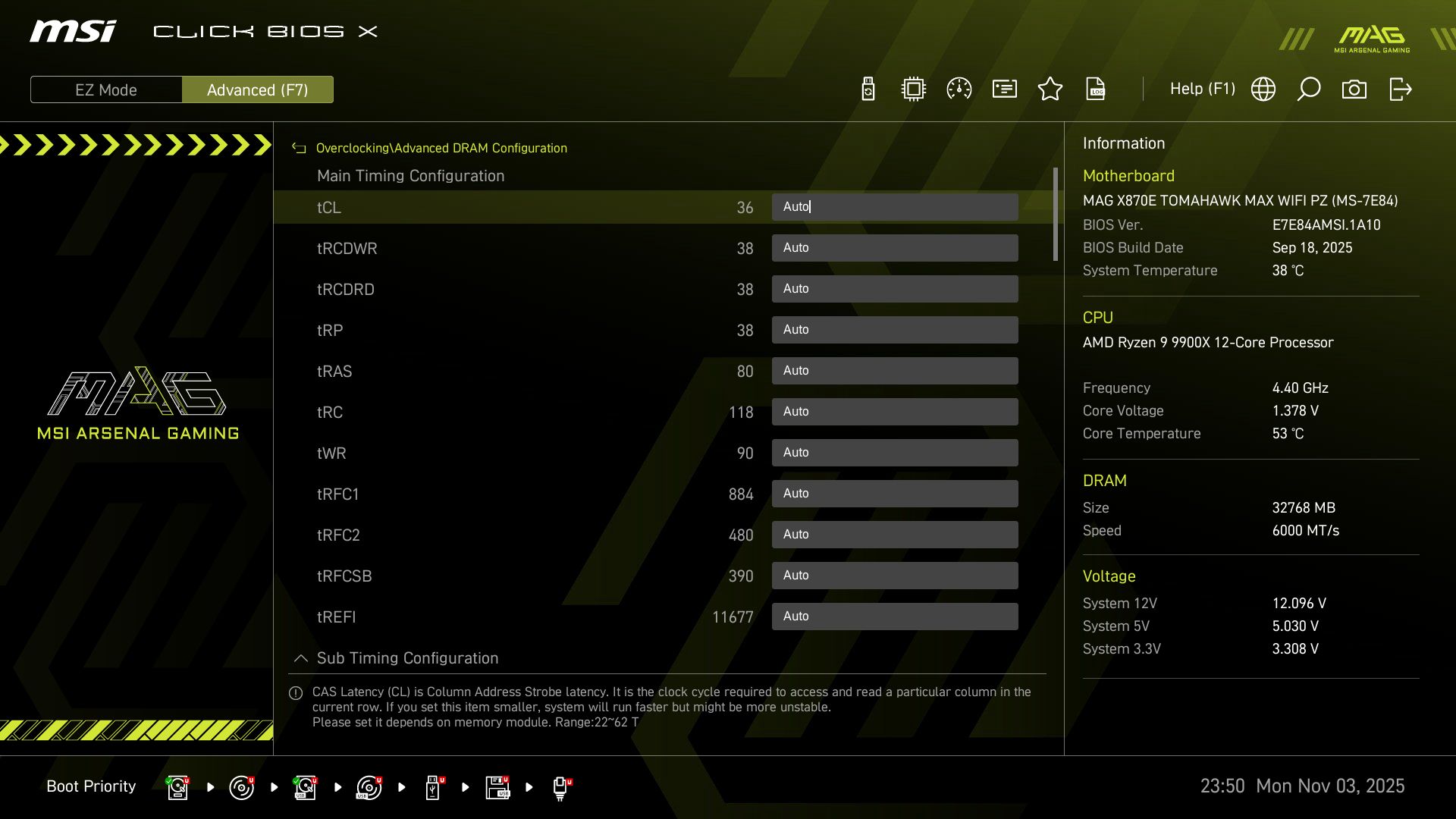

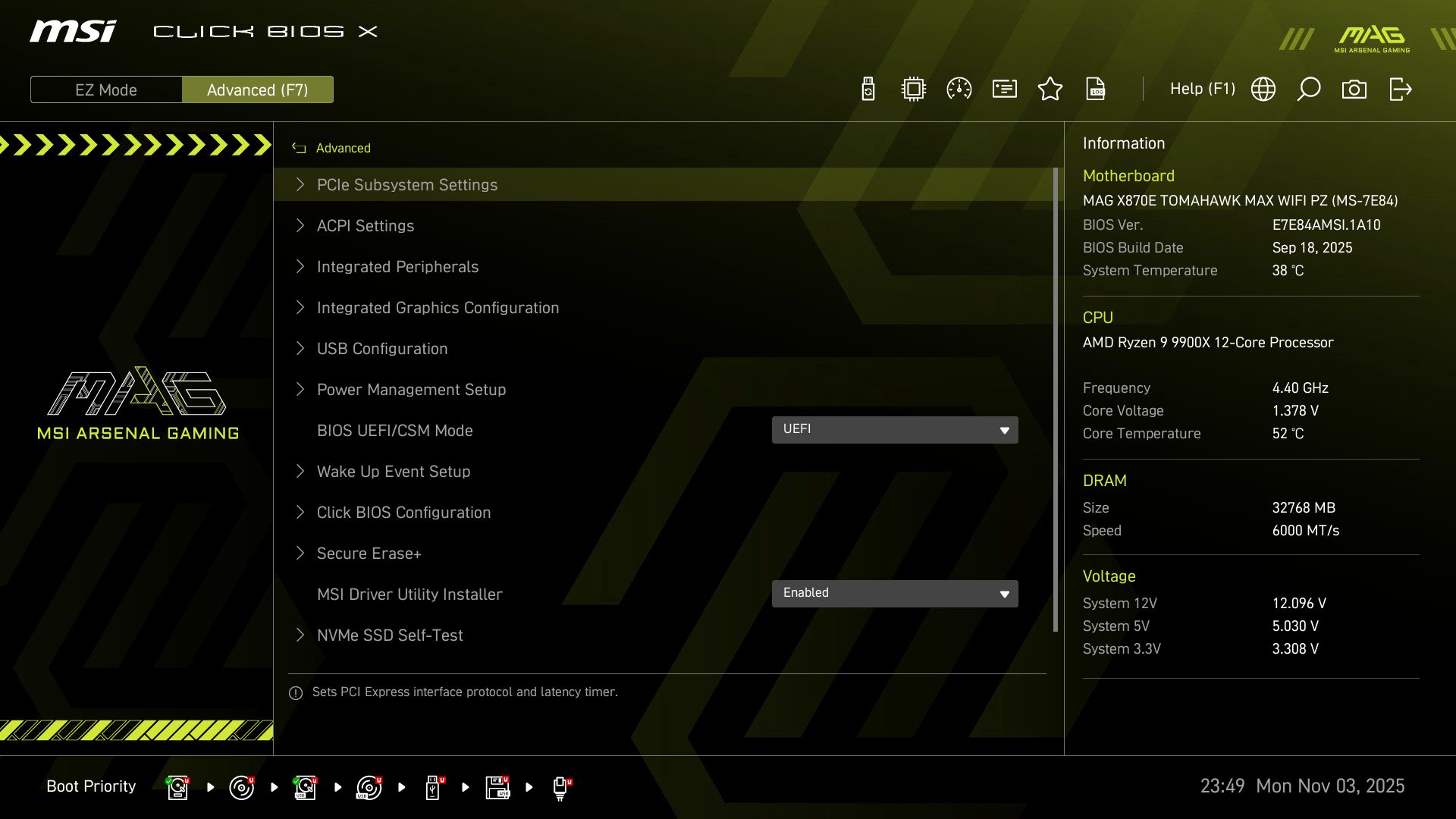

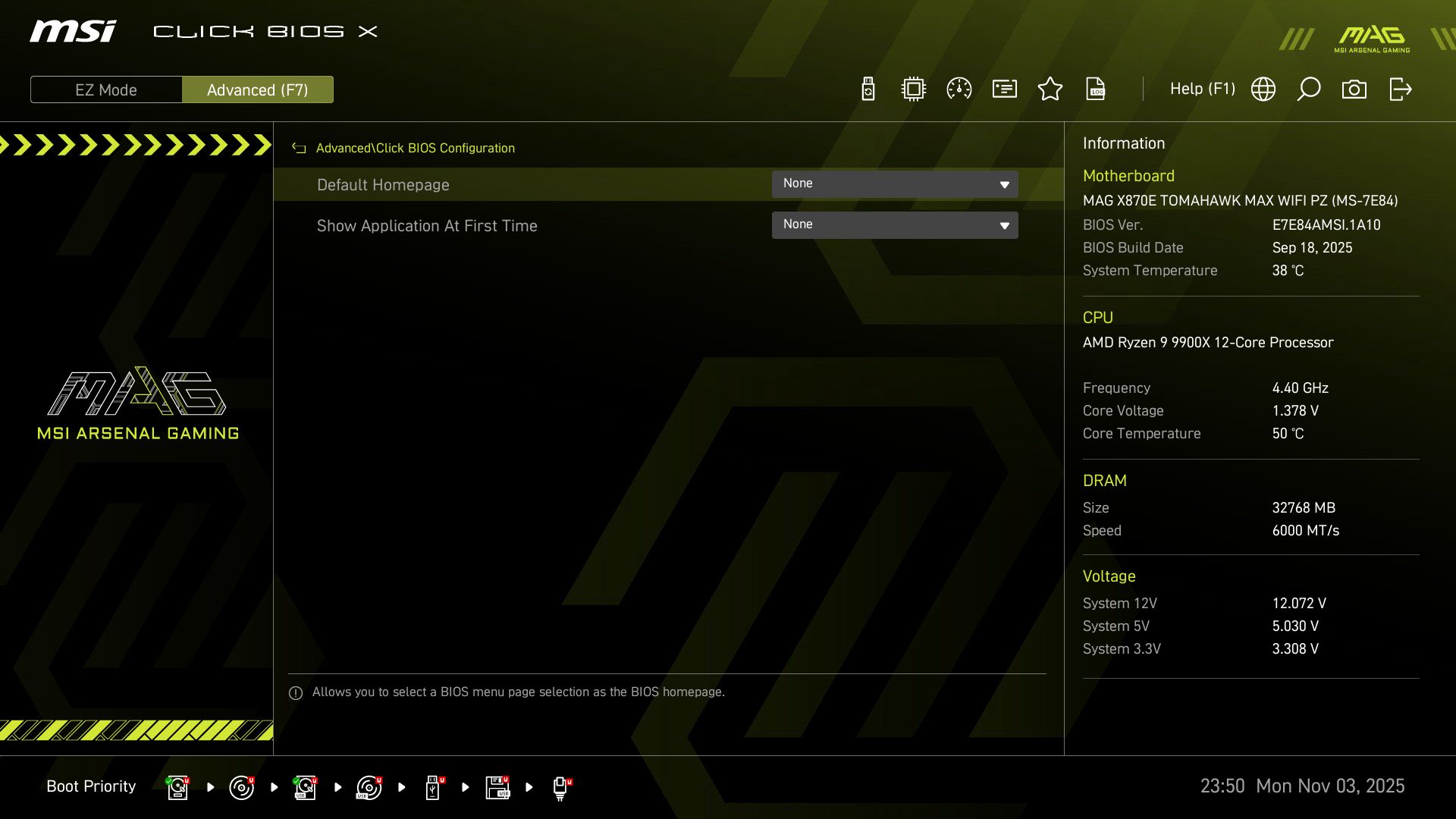

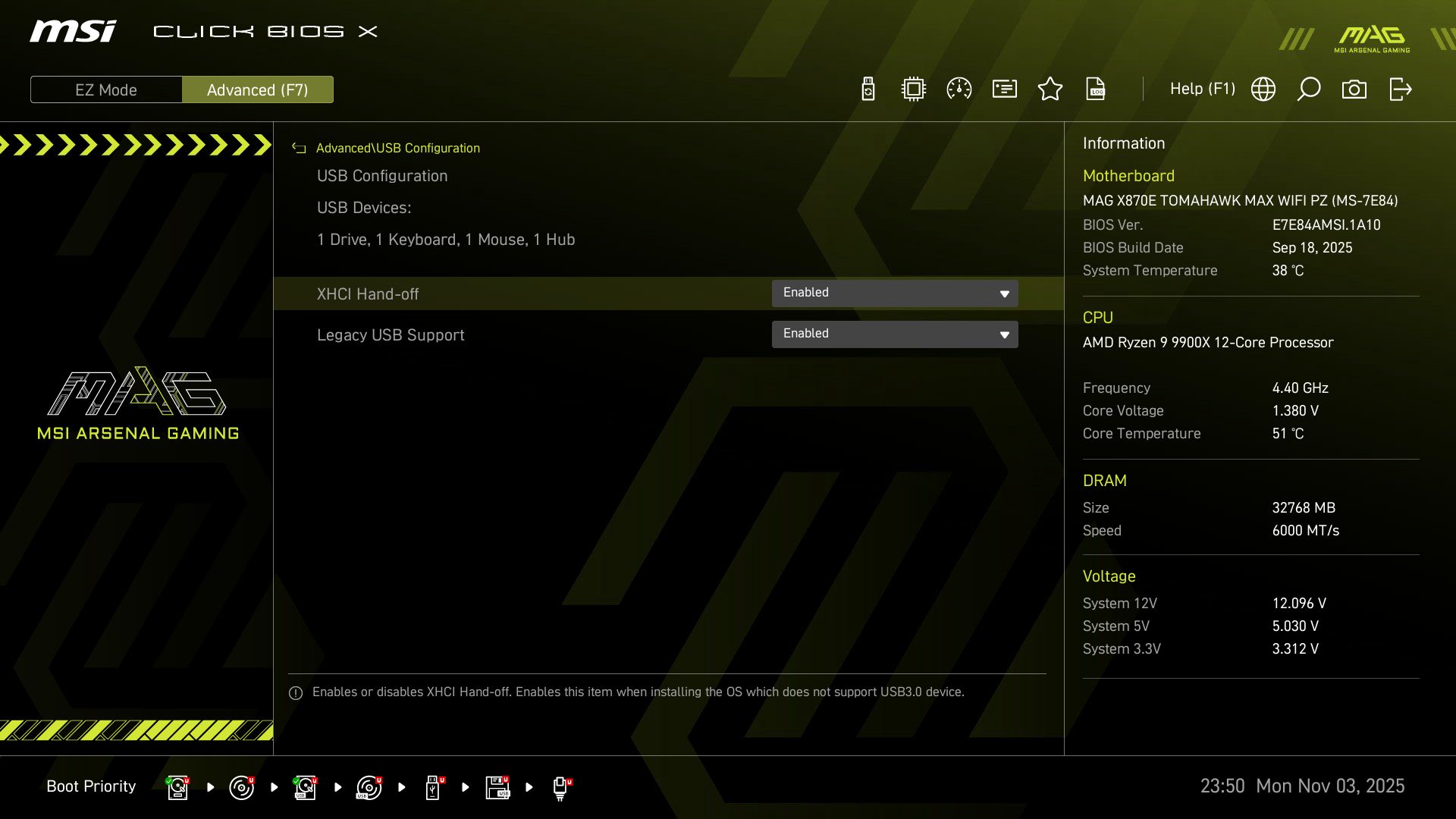

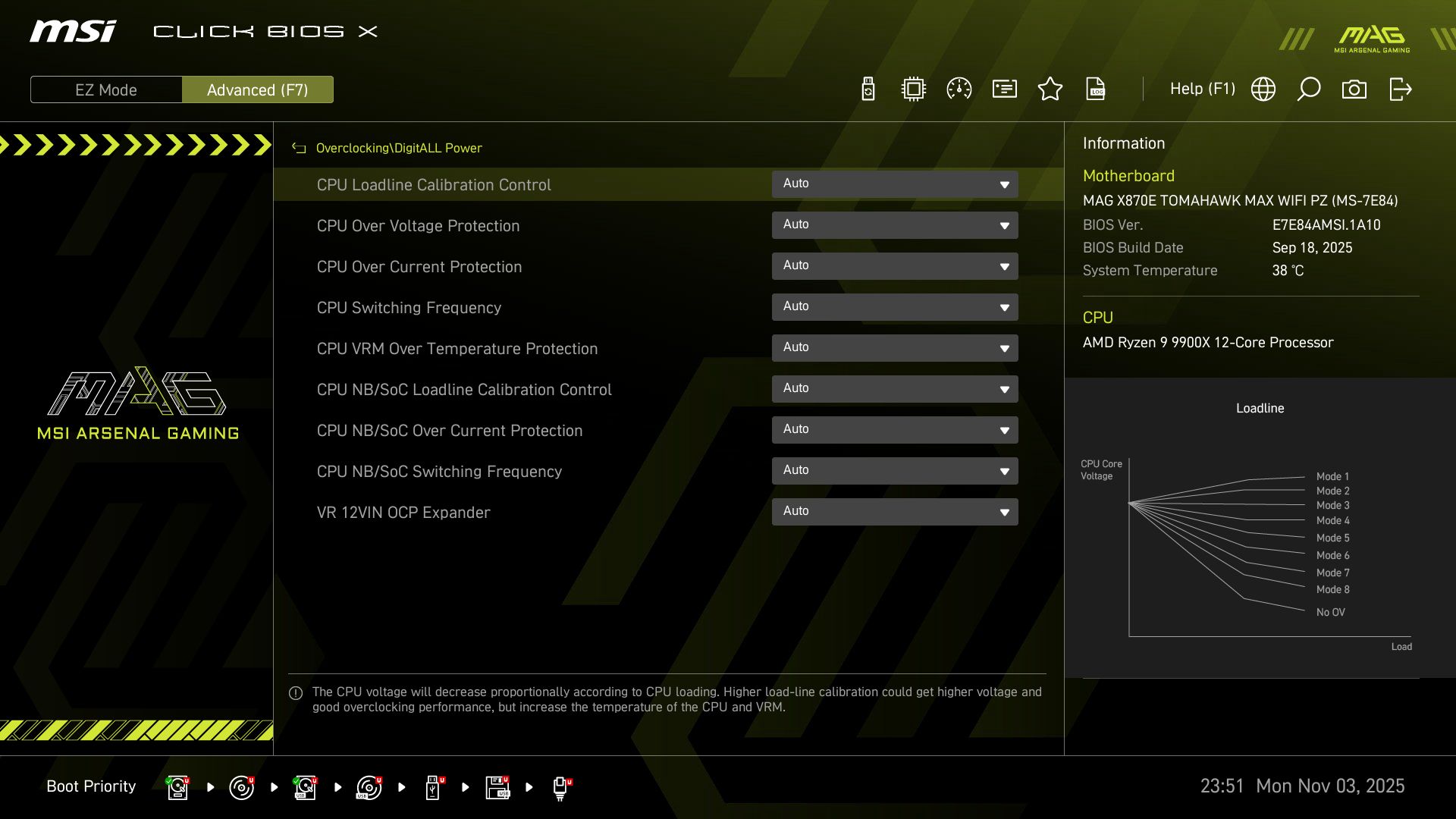

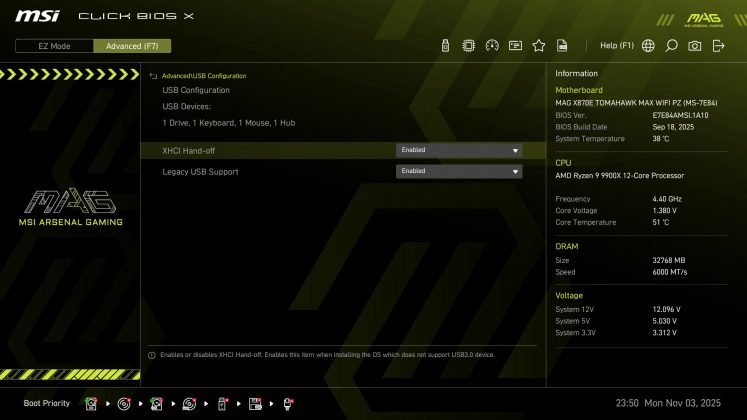

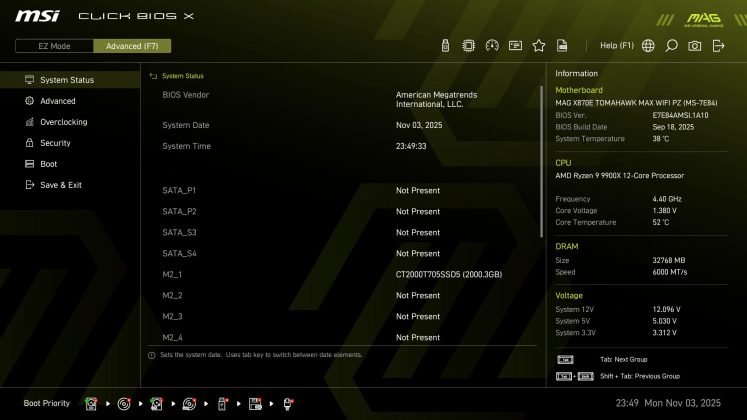

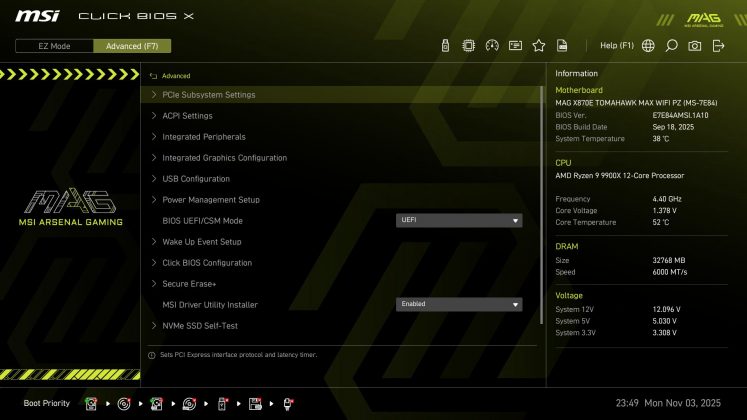

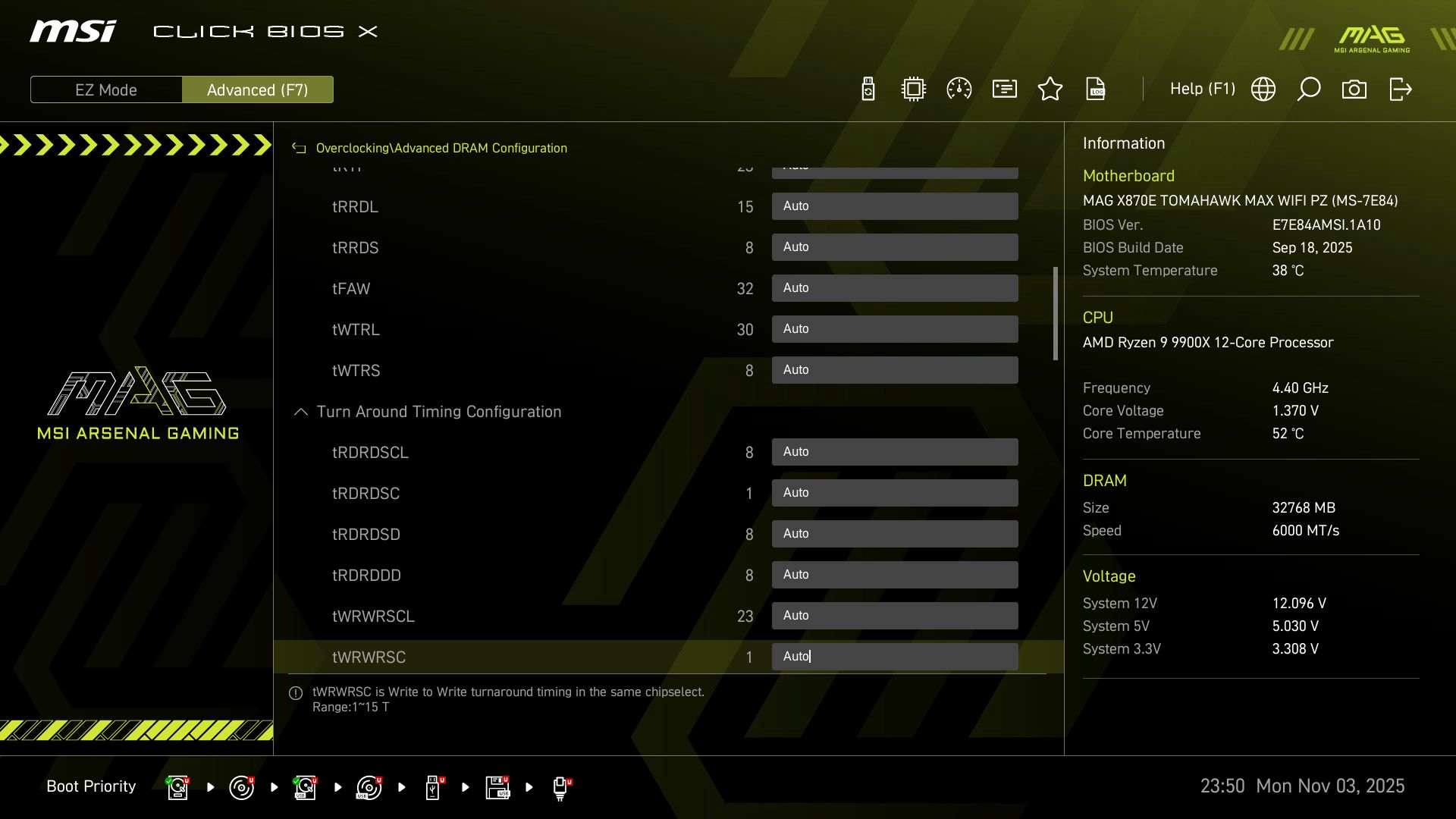

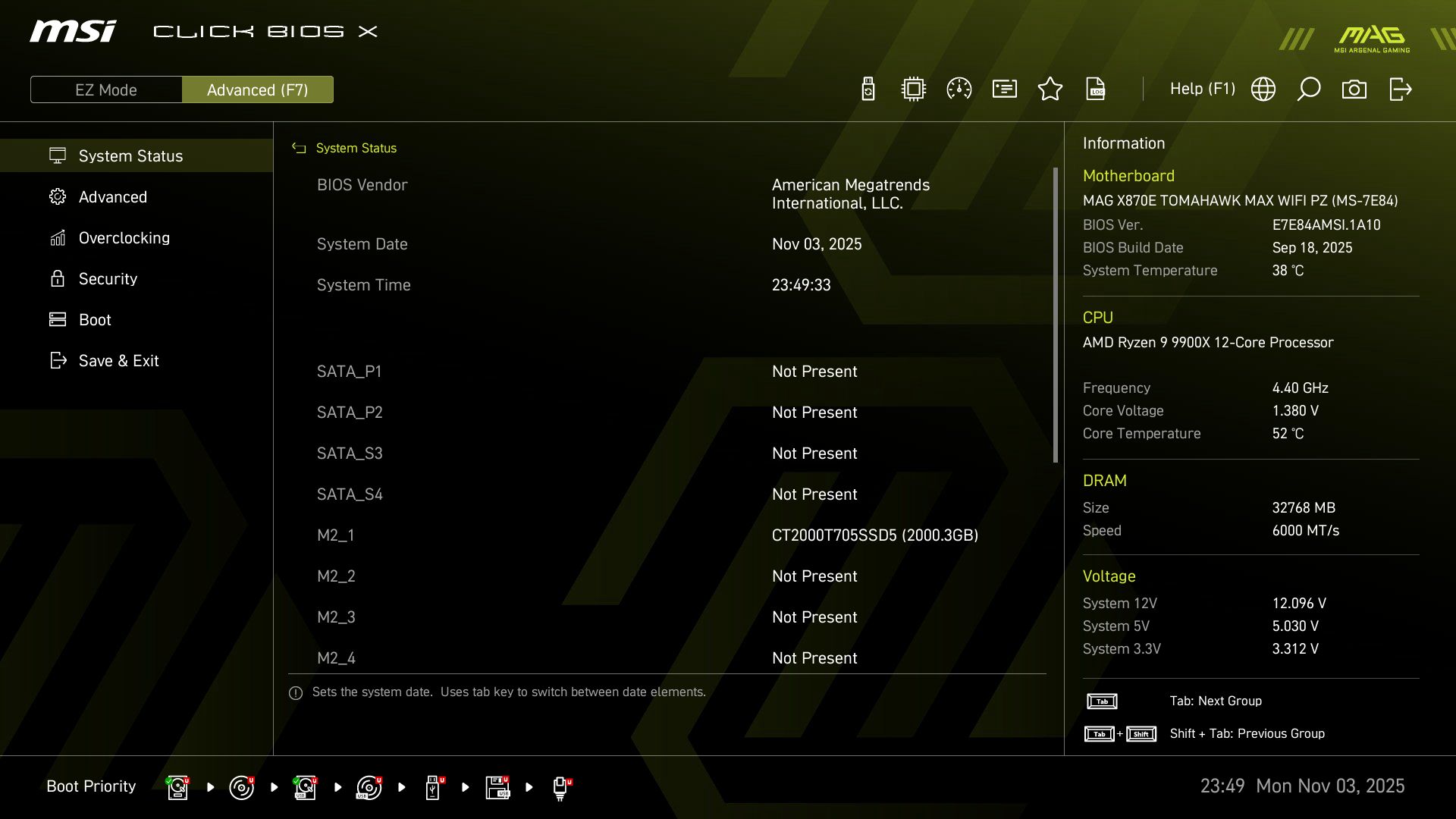

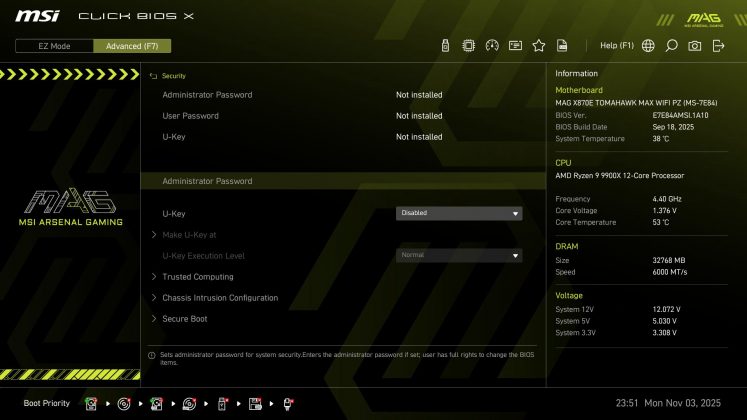

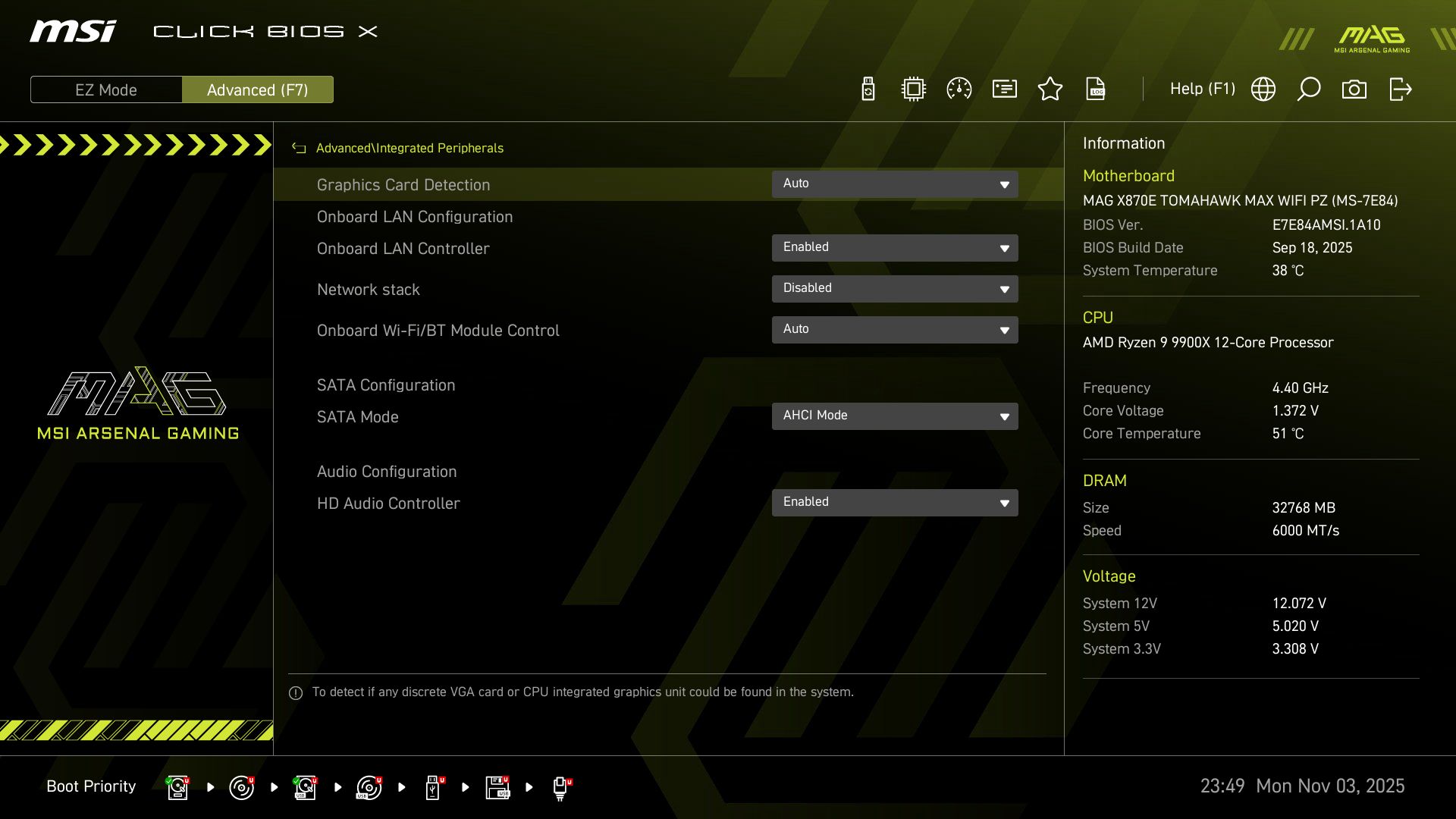

В X870 компания MSI обновила BIOS, переименовав его в Click X, и улучшила его внешний вид и функциональность. Компания изменила формат: теперь заголовки расположены слева, детали — в центре, а информация о состоянии системы — справа. Как и у большинства других производителей плат, здесь есть информационный режим EZ Mode, который предоставляет ограниченный набор функций, включая Game Boost, PBO и другие.

В целом мне нравится новый интерфейс, и через некоторое время он становится интуитивно понятным, хотя к нему нужно привыкнуть. Тёмный, выцветающий жёлто-зелёный фон (который соответствует эстетике платы) и белые надписи легко читаются, и всё необходимое находится у вас под рукой.

1 из 26

Программное обеспечение

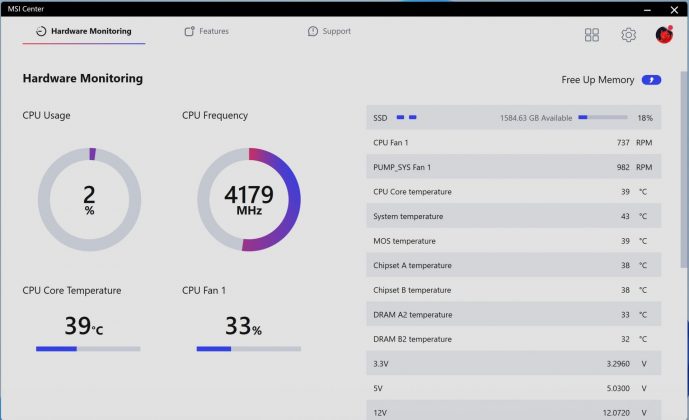

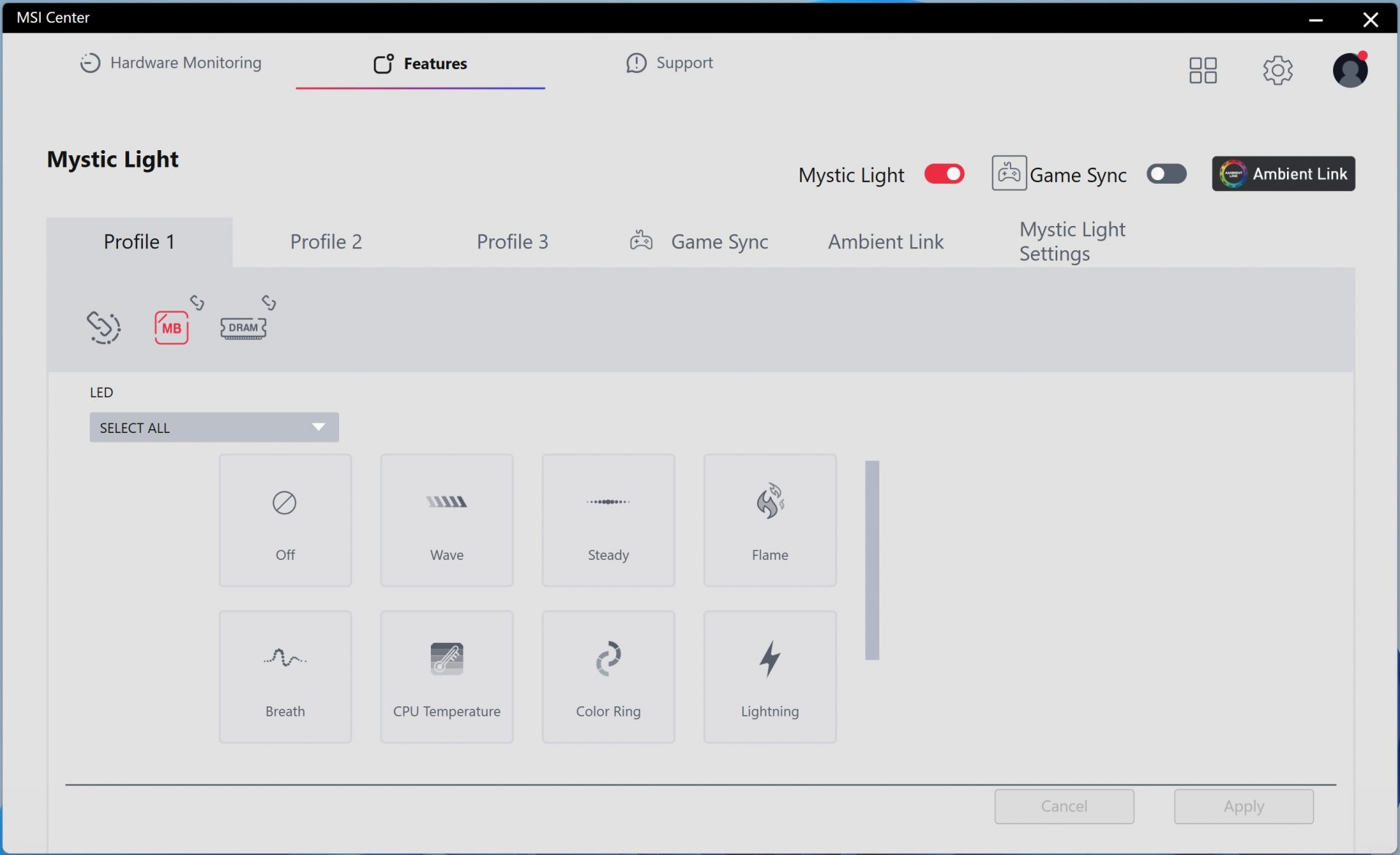

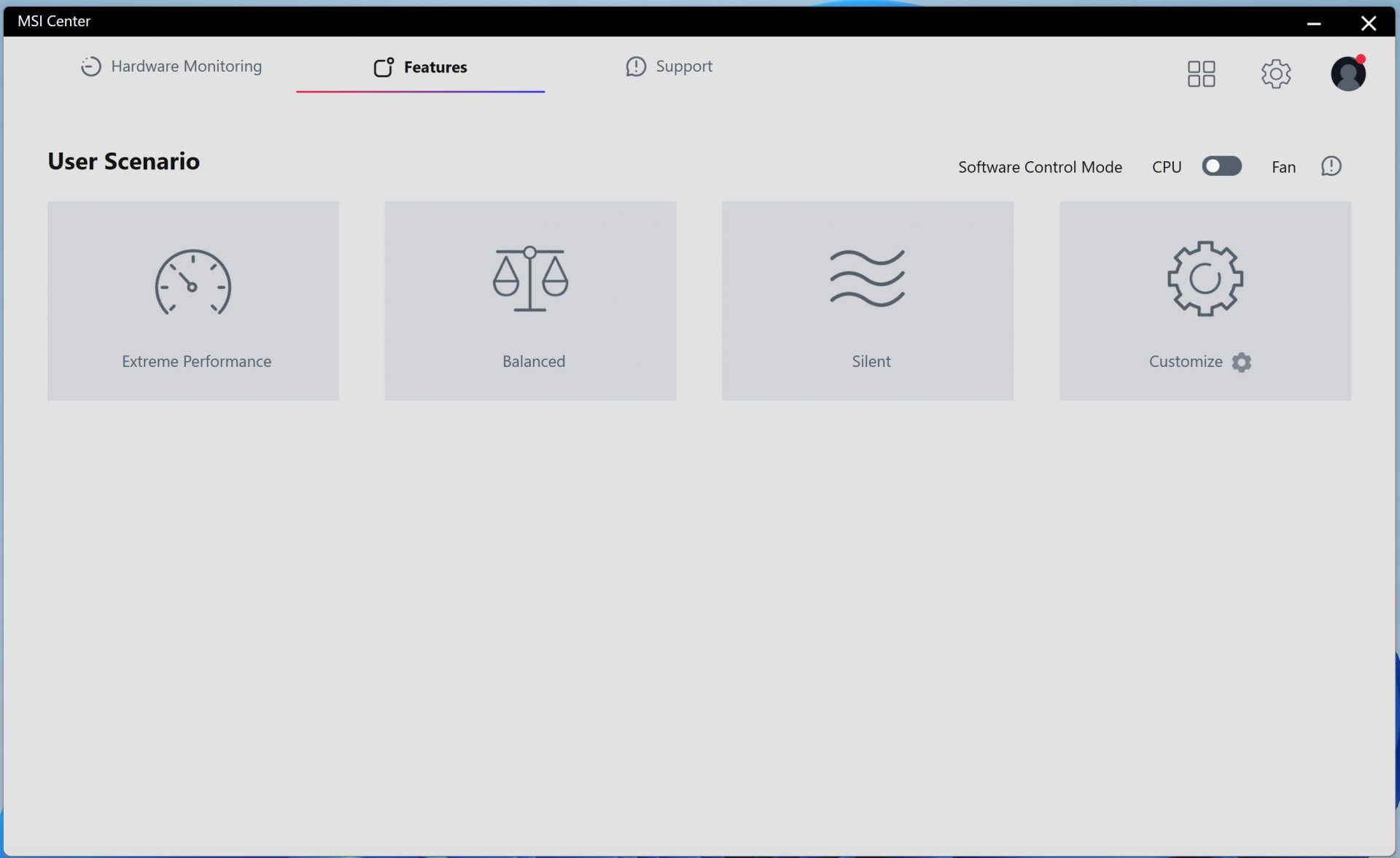

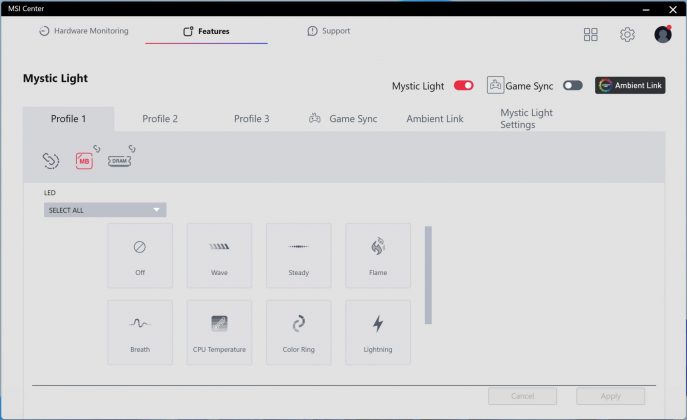

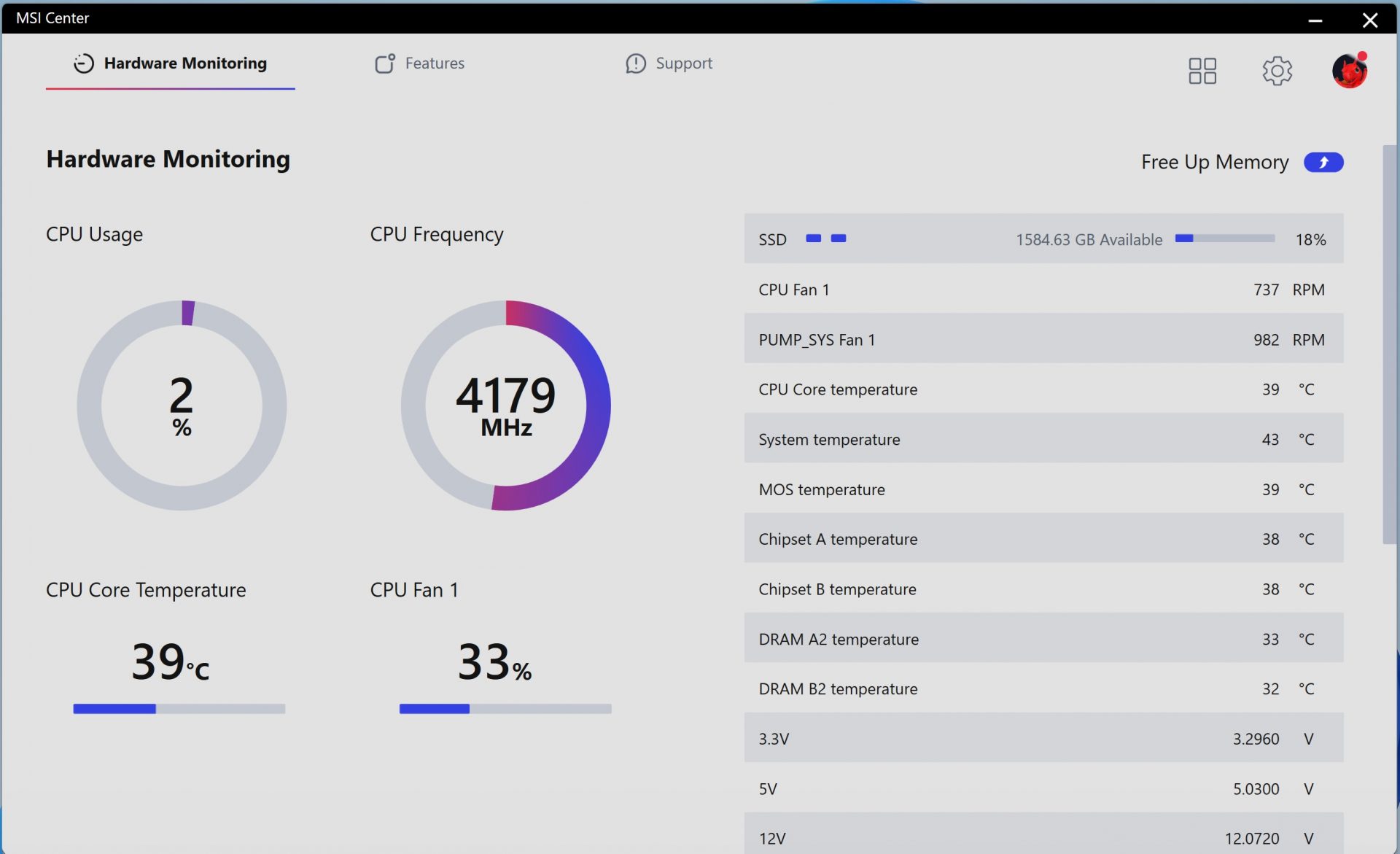

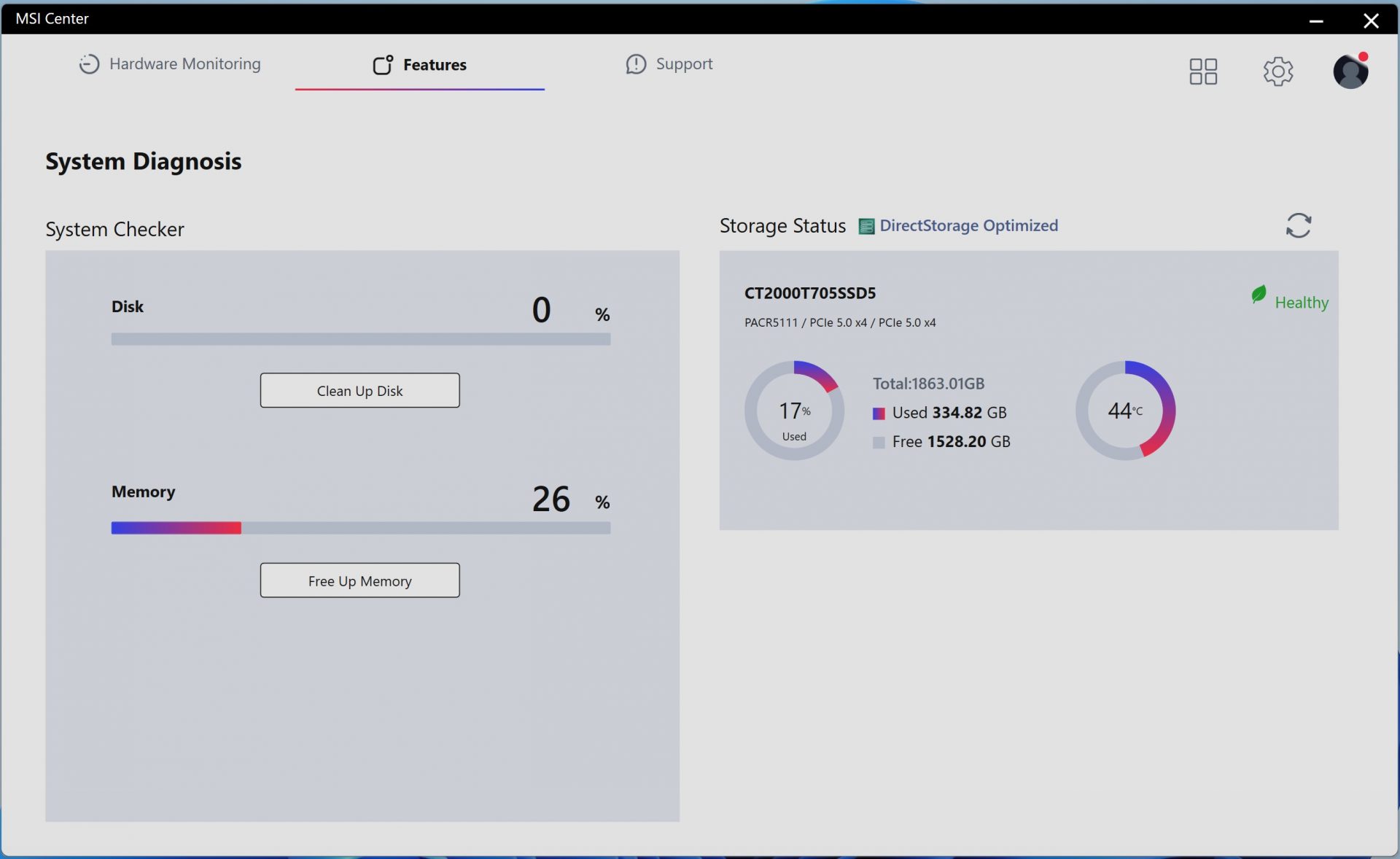

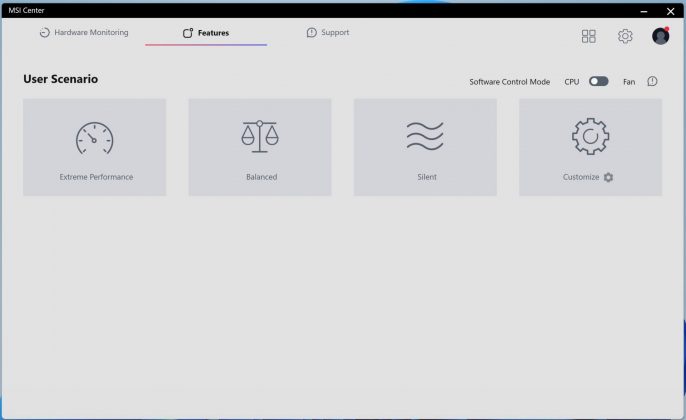

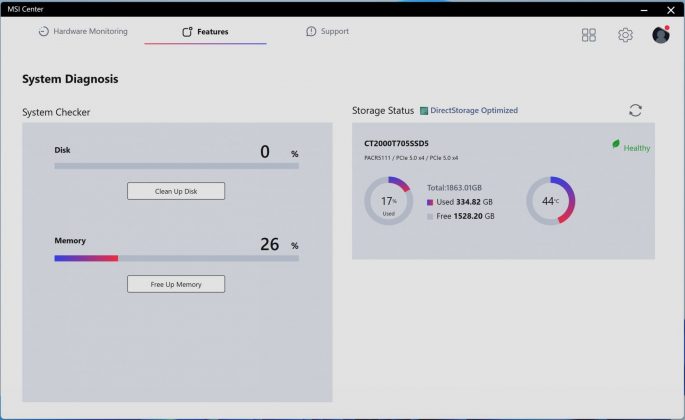

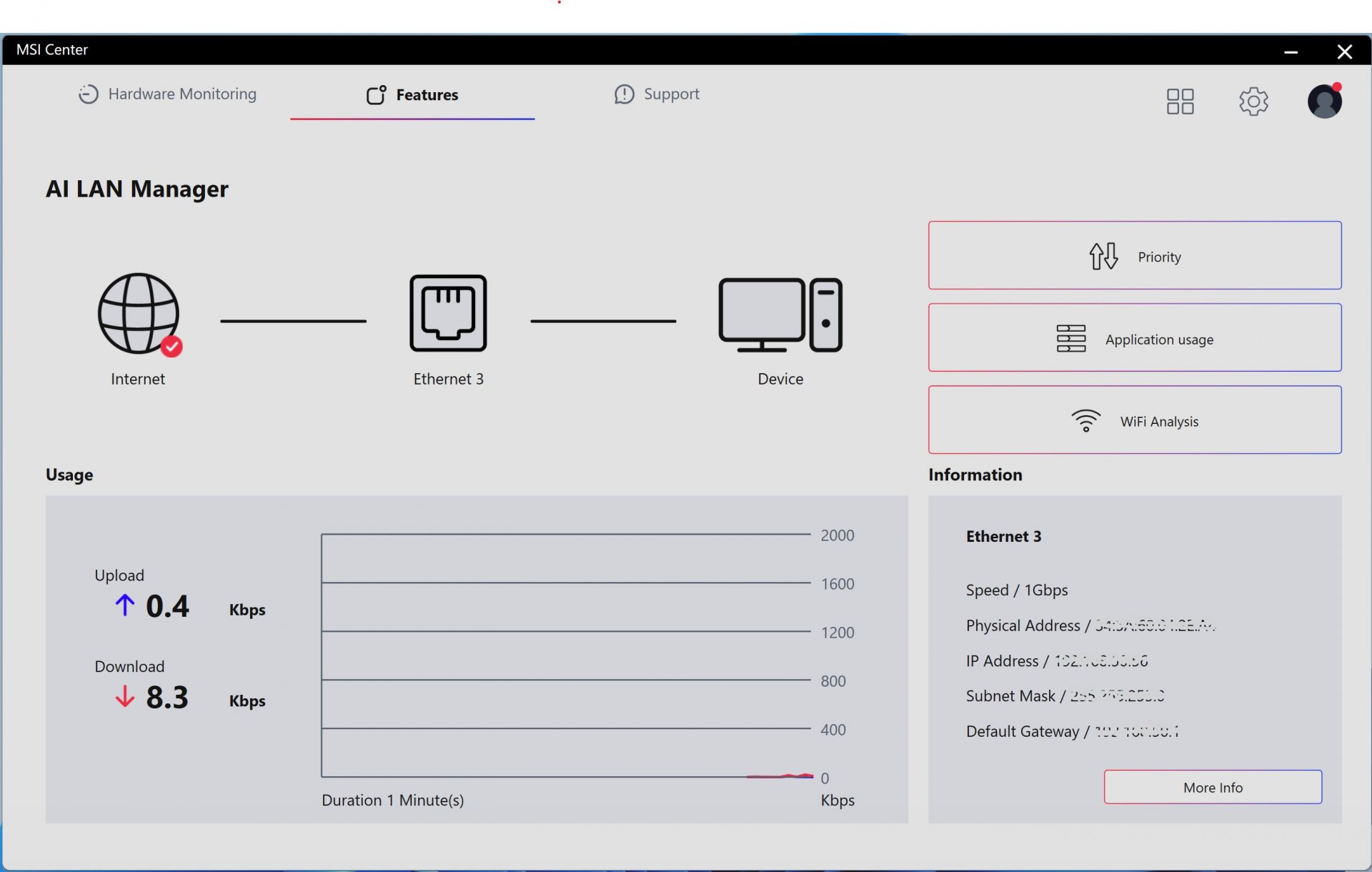

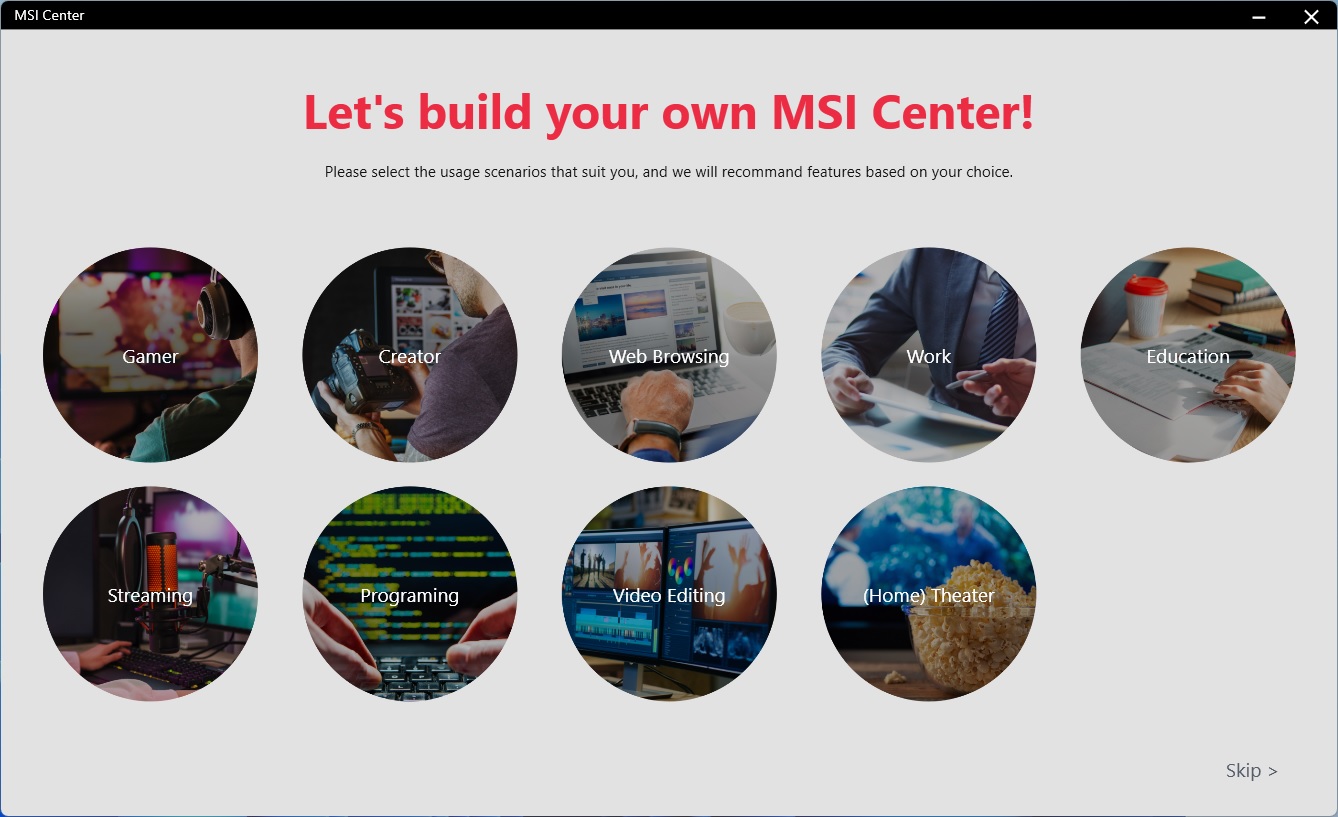

MSI Center — это единая утилита с широким набором функций. От мониторинга оборудования до управления RGB-подсветкой с помощью Mystic Light — программное обеспечение включает в себя множество апплетов и служит универсальным хранилищем для загрузки дополнительных утилит, в том числе для разгона и управления вентиляторами. Те, кто хочет использовать функцию Gamebar, Super Charger или любые другие утилиты MSI, найдут их все в MSI Center.

1 из 6

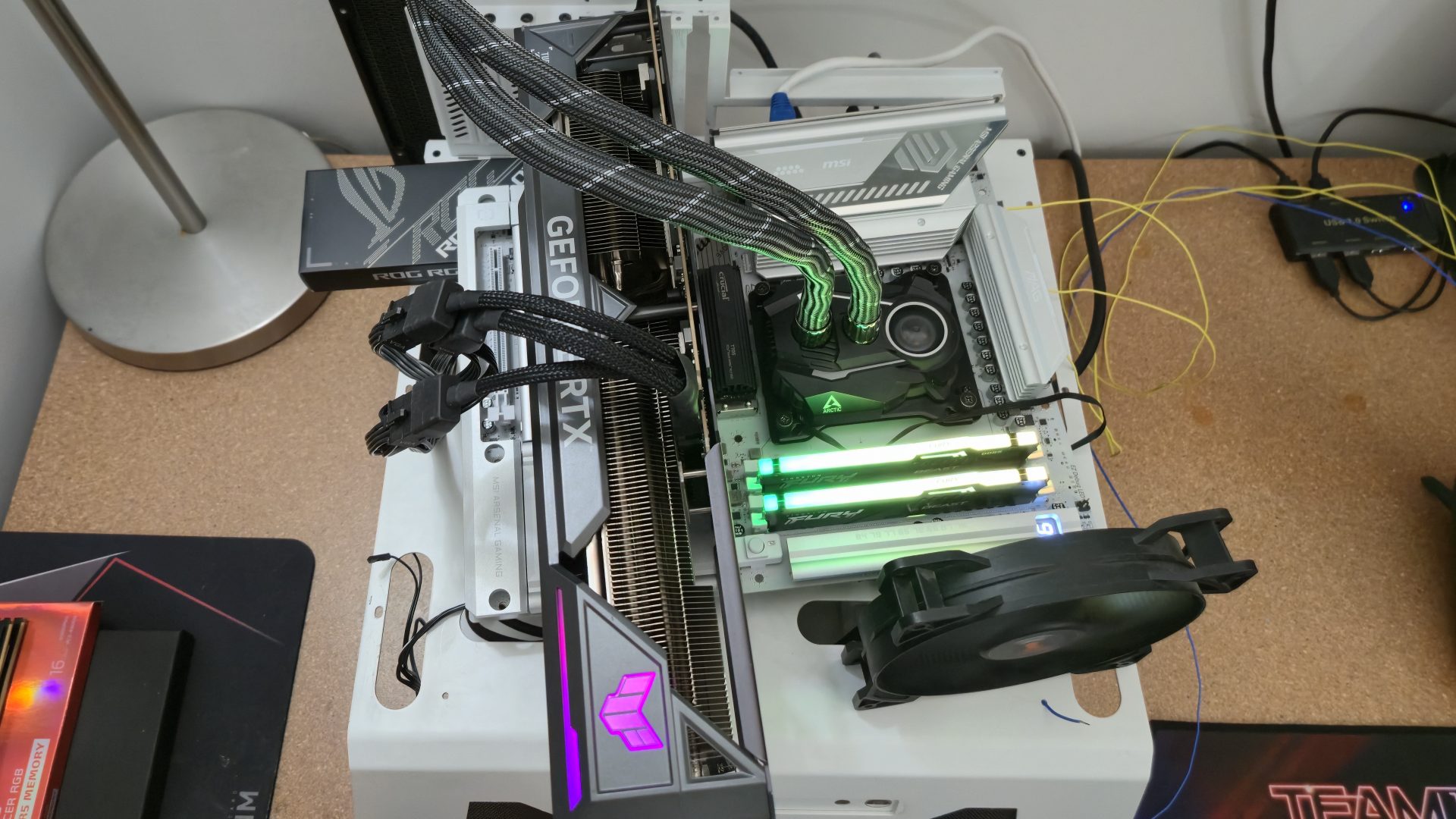

Тестовая система / Продукты для сравнения

Мы обновили нашу тестовую систему до 64-разрядной ОС Windows 11 (23H2) со всеми обновлениями, установленными по состоянию на конец сентября 2024 года (включая оптимизацию прогнозирования ветвлений для AMD). Что касается аппаратного обеспечения, мы обновили комплекты оперативной памяти (в соответствии с нашей тестовой системой Intel), систему охлаждения, накопитель и видеокарту. Если не указано иное, мы используем последнюю общедоступную версию BIOS материнской платы, не являющуюся бета-версией. Мы использовали следующее оборудование:

Компоненты тестовой системы

• Процессор — AMD Ryzen 9 9900X
• Охлаждение — Arctic Liquid Freezer II 420
• Хранилище — твердотельный накопитель Crucial 2TB T705 M.2 PCIe 5.0 NVMe
• Оперативная память — Kingston Fury Beast DDR5-6000 CL36 (KF560C36BBEAK2-32)
• Оперативная память — Teamgroup T-Froce Delta DDR5-7200 CL34 (FF3D518G7200HC34ABK)
• Оперативная память — Klevv Cras XR5 RGB DDR5-8000 (KD5AGUA80-80R380S)
• Графический процессор — Asus TUF RTX 4080 16G
• Блок питания — EVGA Supernova 850W P6
• 64-разрядная версия Windows 11 (24H2)
• Драйвер NVIDIA 561.09
• MSI X870E Tomahawk MAX Wifi PZ

Настройки бенчмарка

Результаты тестирования

Наши стандартные тесты производительности и энергопотребления выполняются с использованием штатных частот процессора (включая любые частоты по умолчанию для режима Boost/Turbo) со всеми включенными функциями энергосбережения. Мы установили оптимизированные значения по умолчанию в BIOS и для памяти, включив профиль XMP. Для базового тестирования в Windows выбрана схема электропитания «Сбалансированная» (по умолчанию), поэтому компьютер работает в режиме ожидания соответствующим образом.

Синтетические тесты

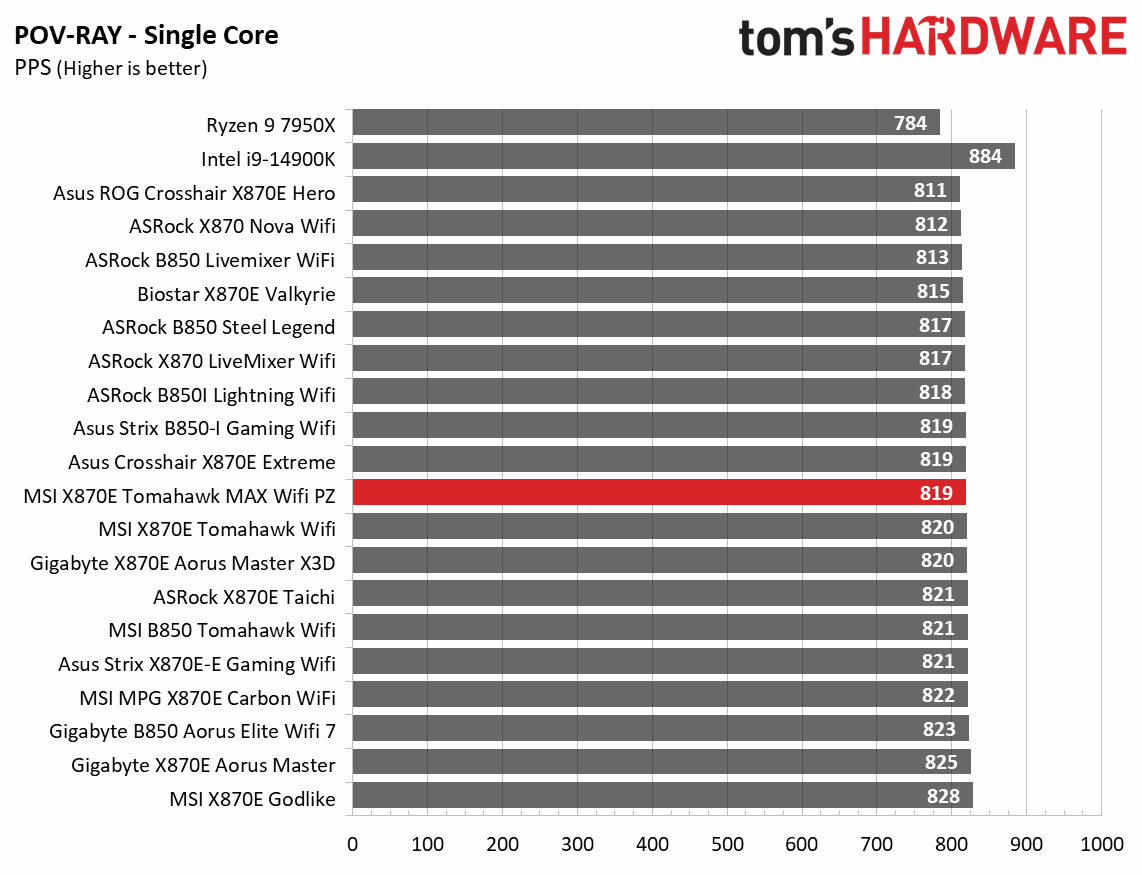

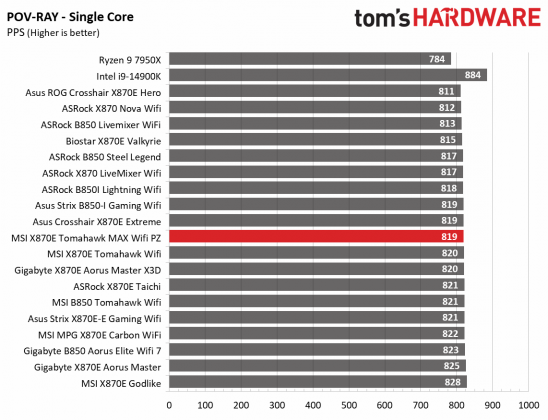

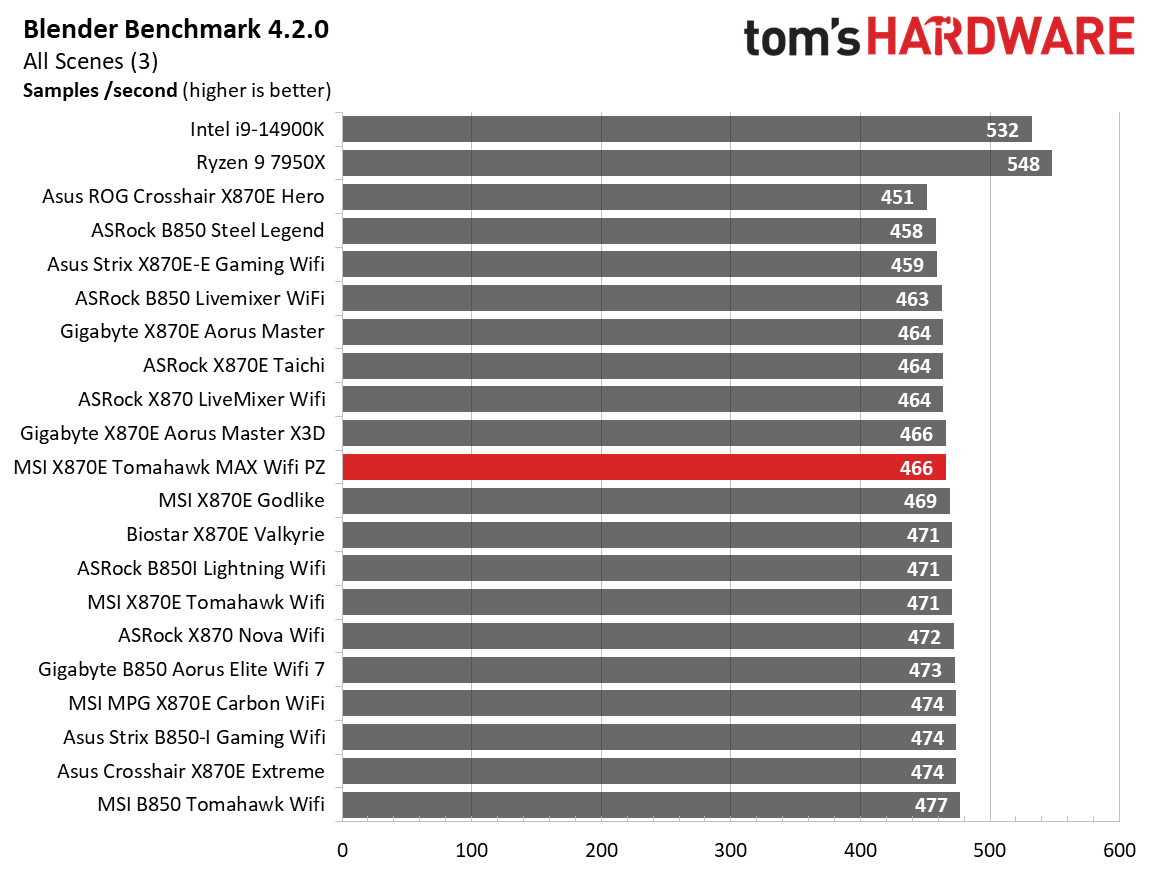

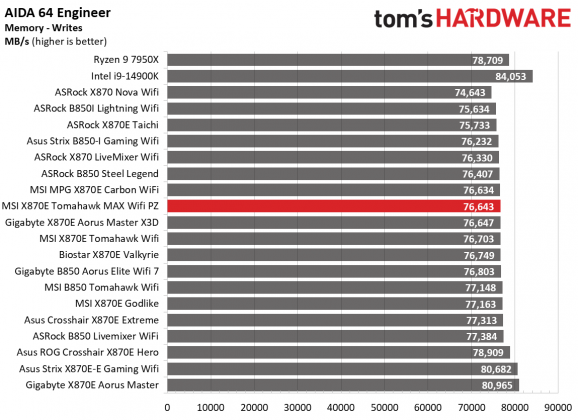

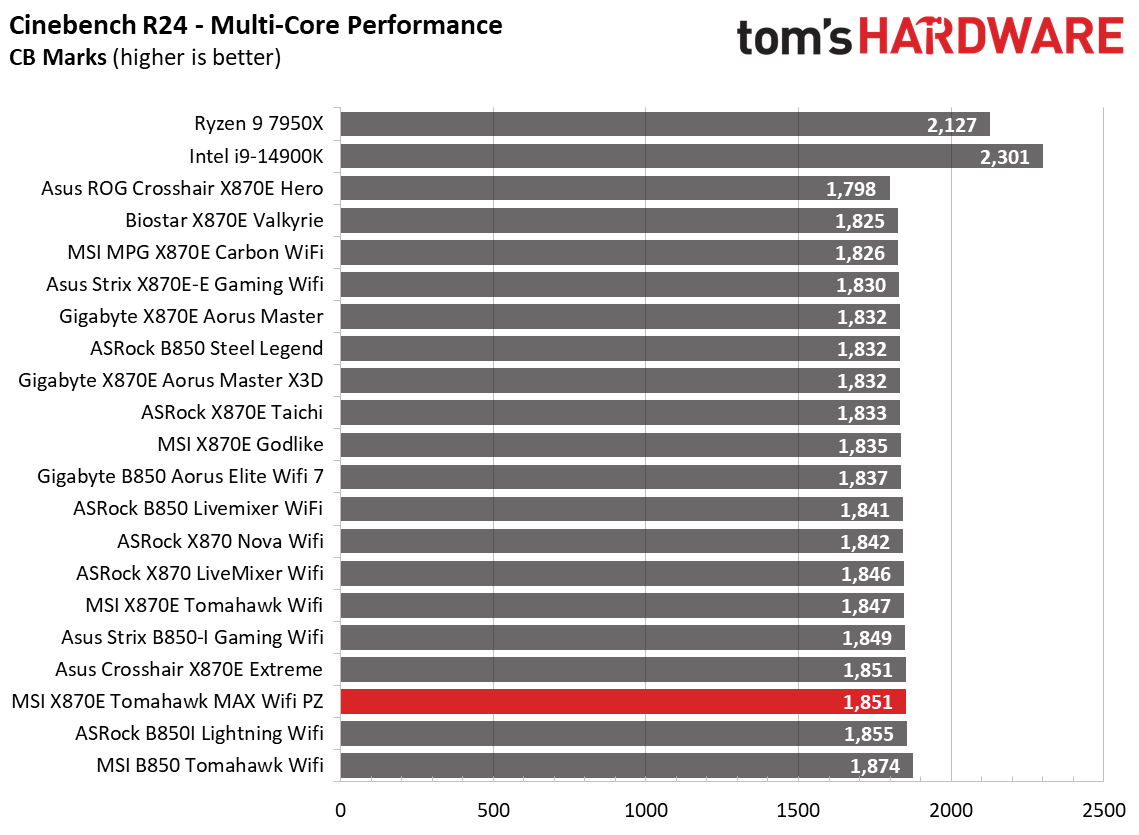

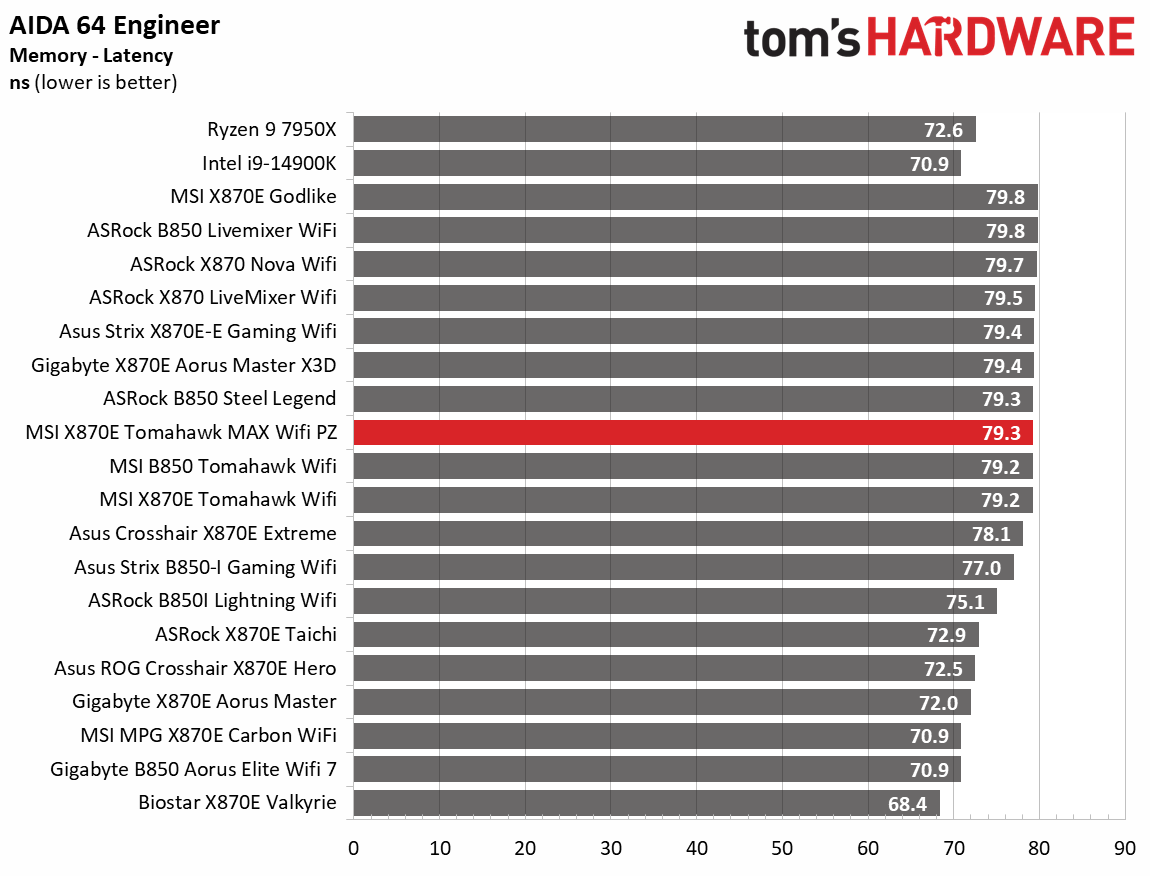

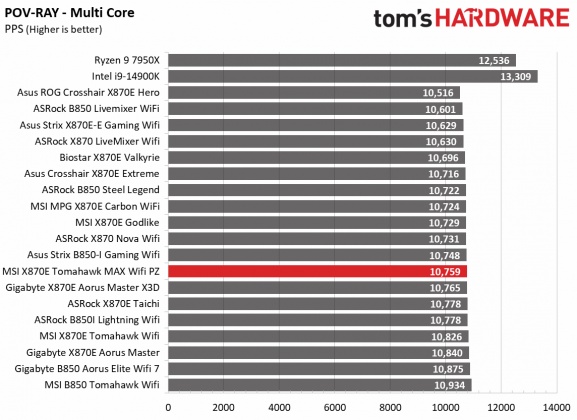

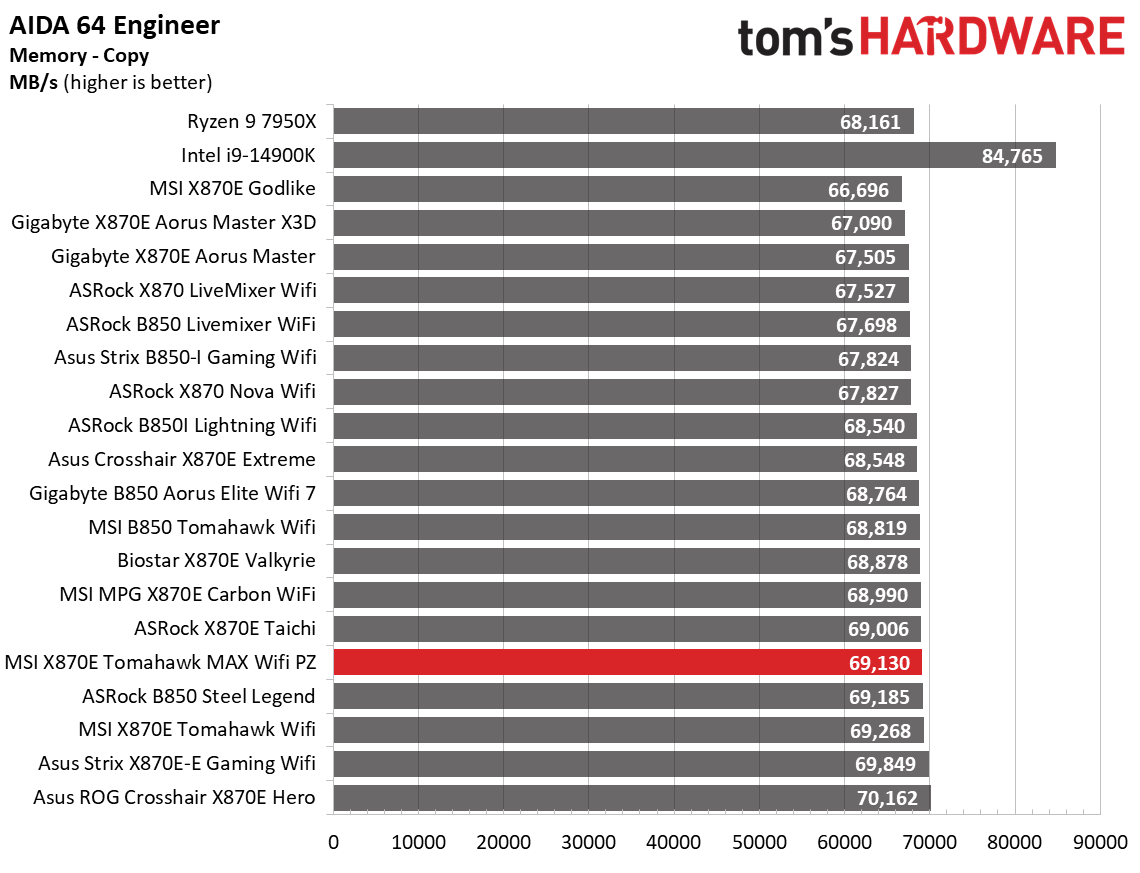

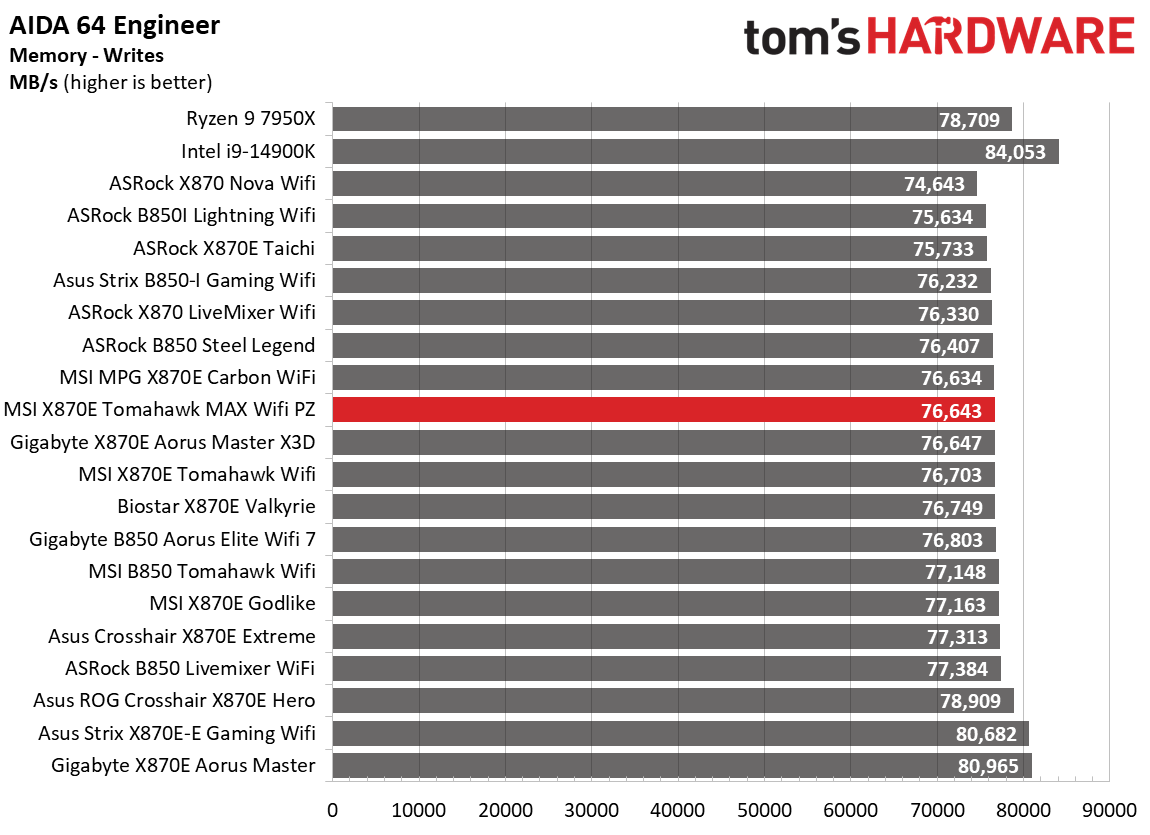

Синтетические тесты — это эффективный метод оценки производительности платы, поскольку ожидается, что при одинаковых настройках будут получены схожие результаты. Однако производители материнских плат могут оптимизировать стабильность или производительность за счёт турбо-мощности и расширенных таймингов памяти, и эти настройки могут влиять на конкретные сценарии тестирования.

1 из 18

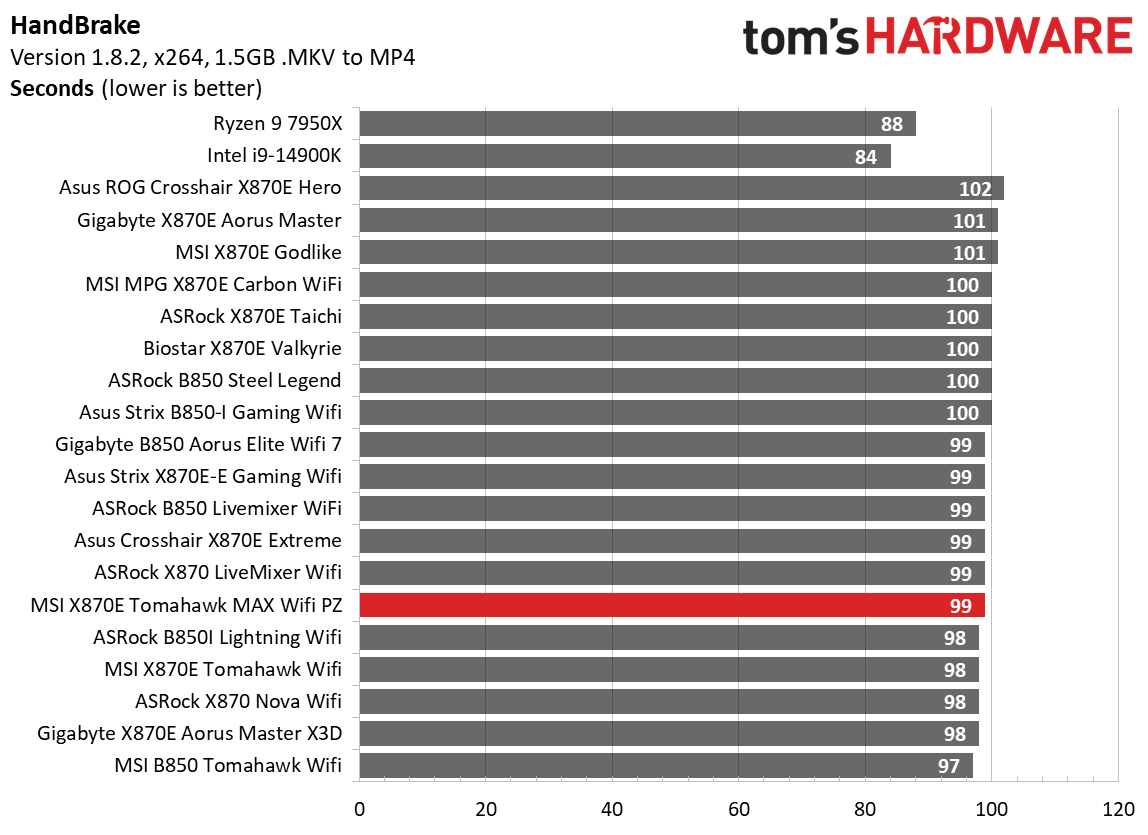

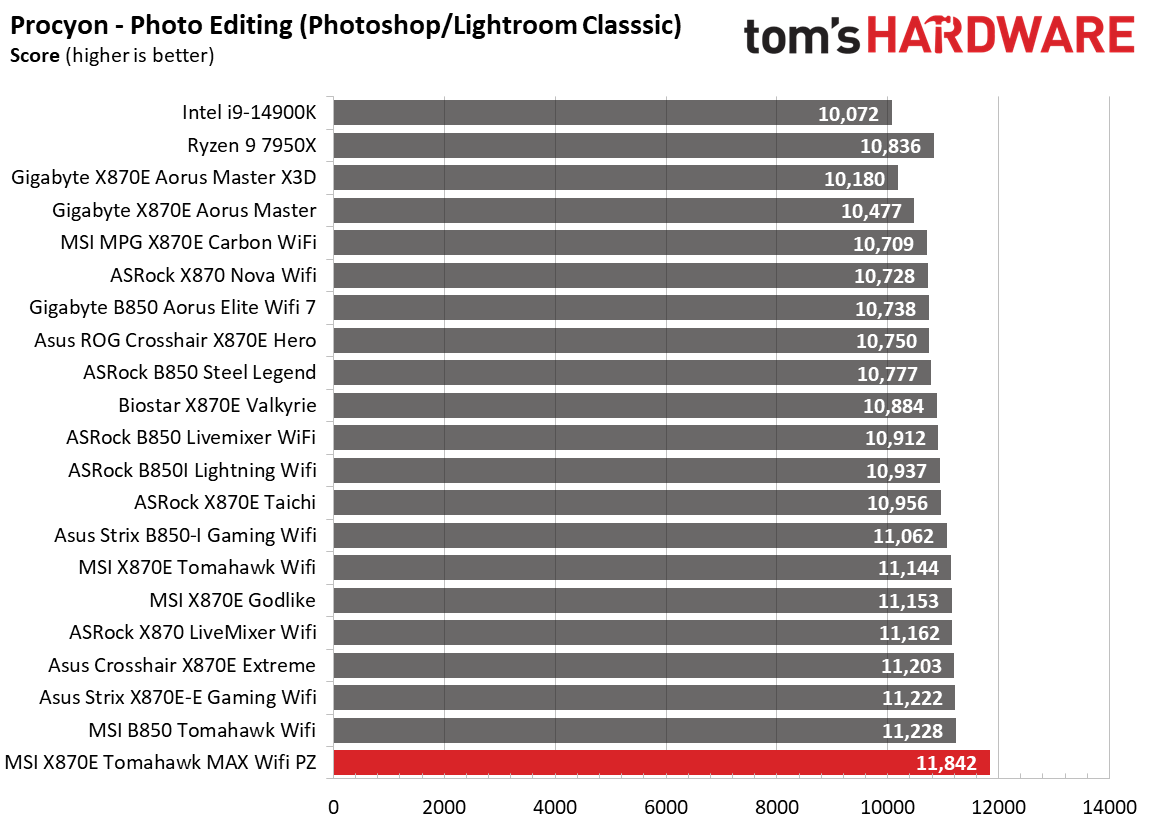

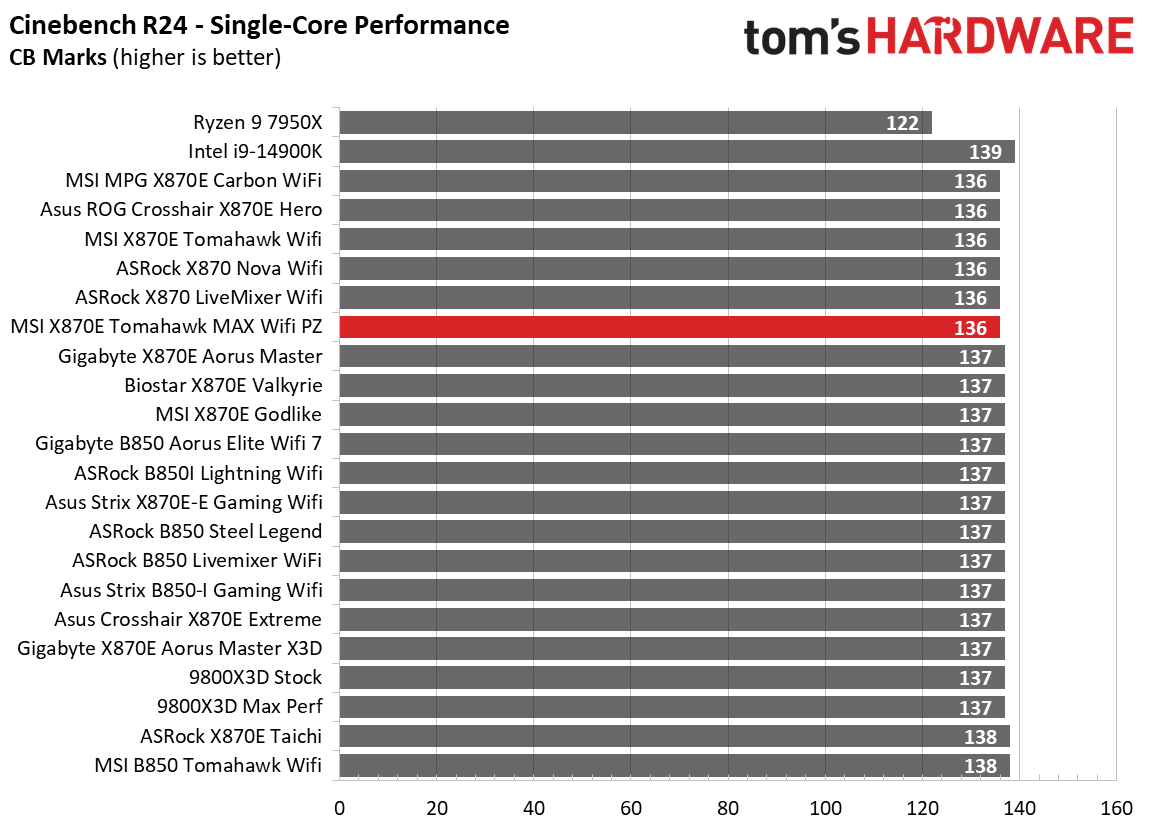

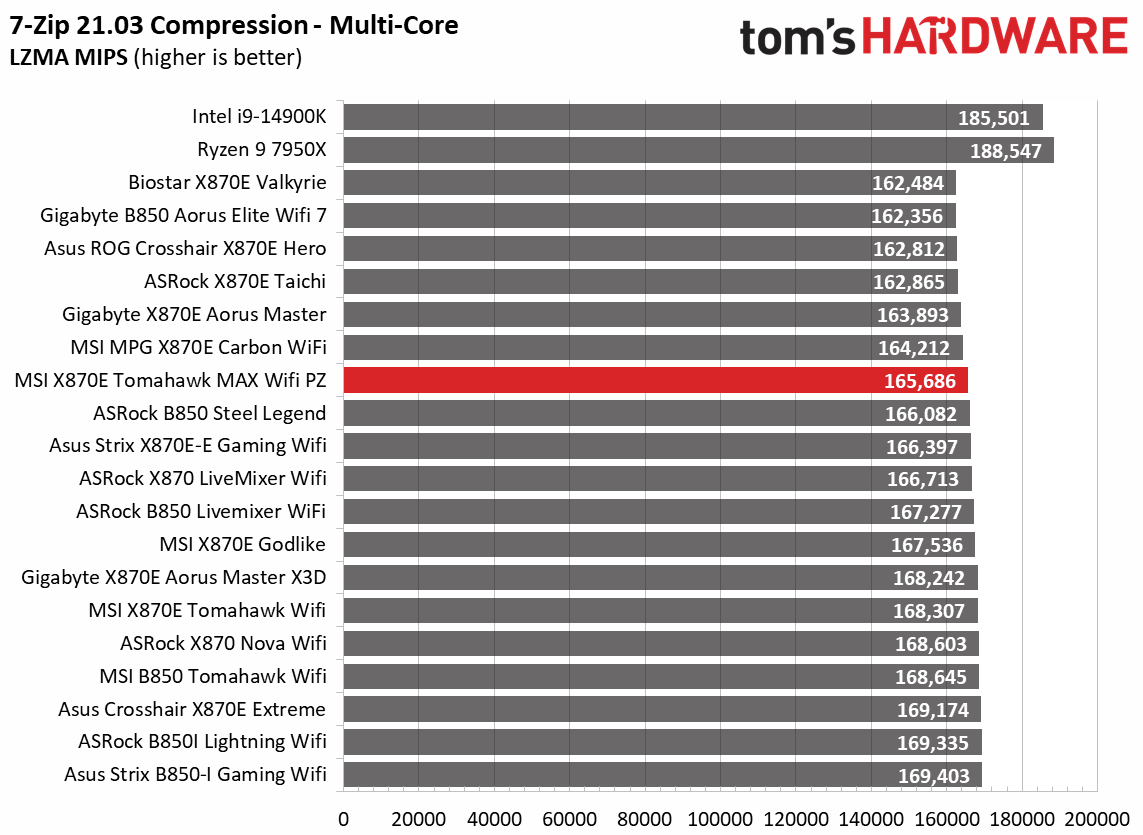

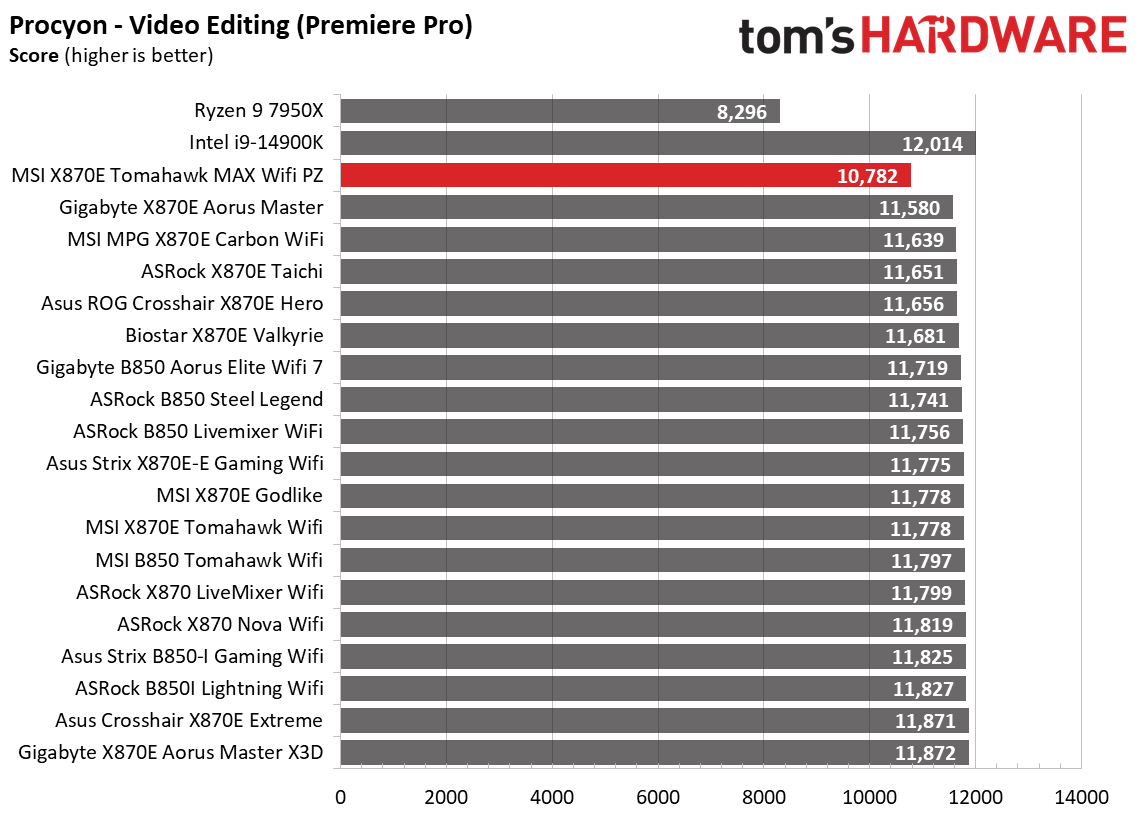

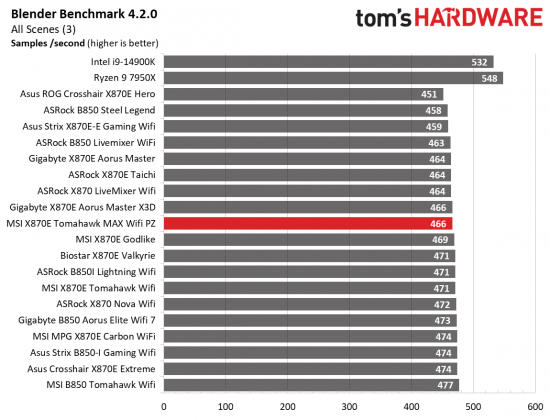

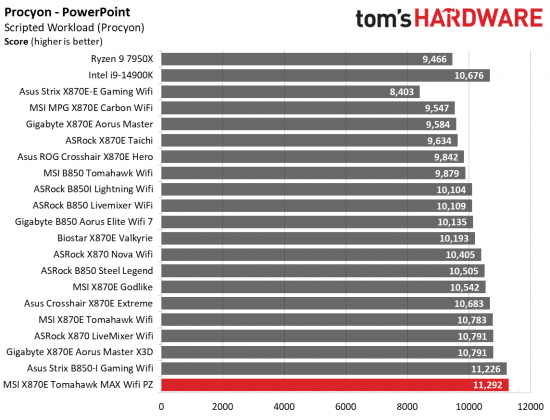

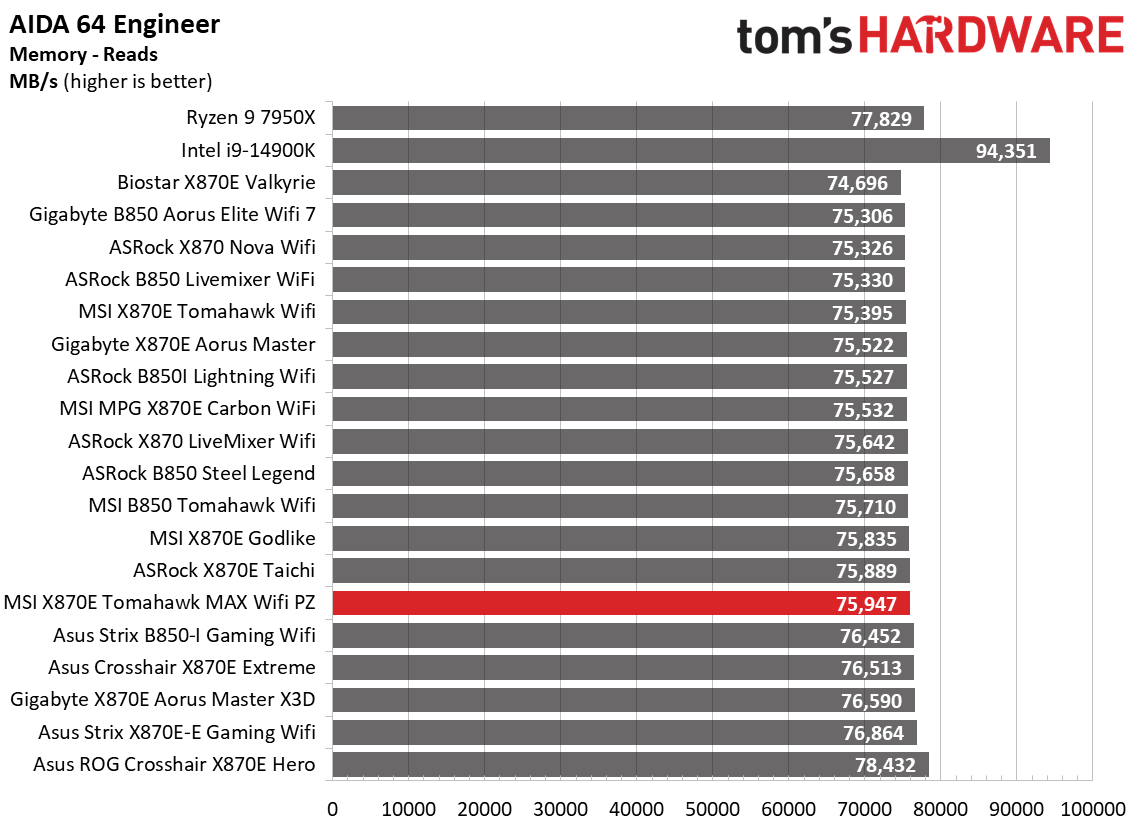

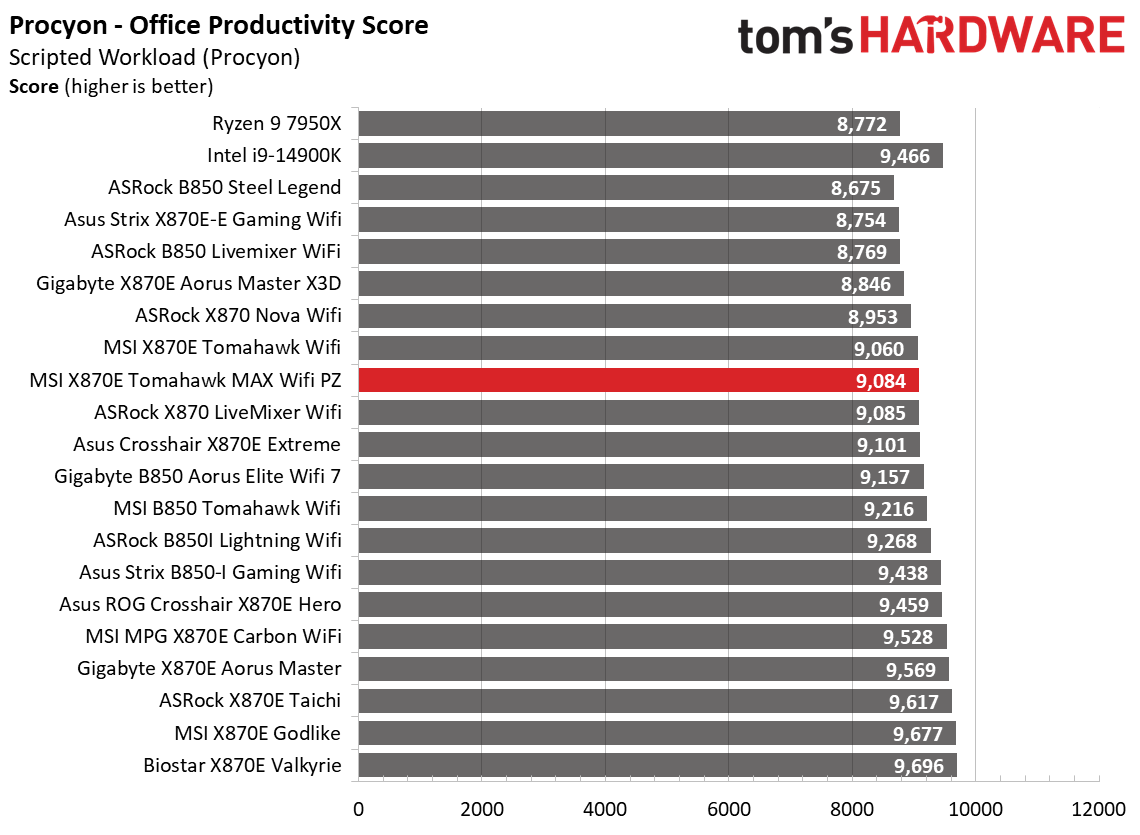

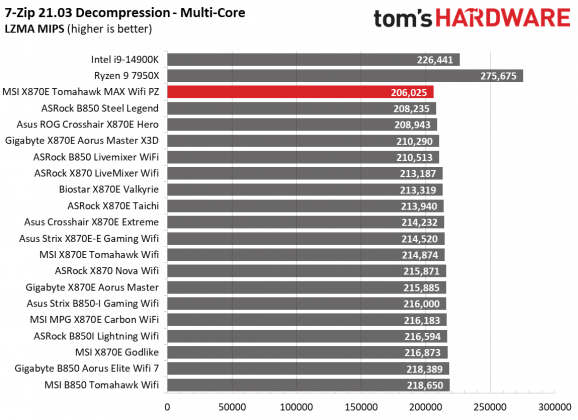

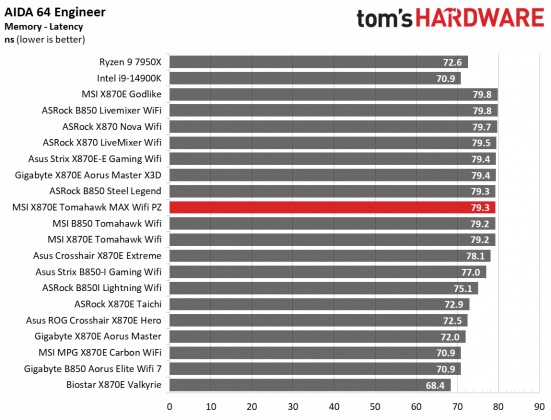

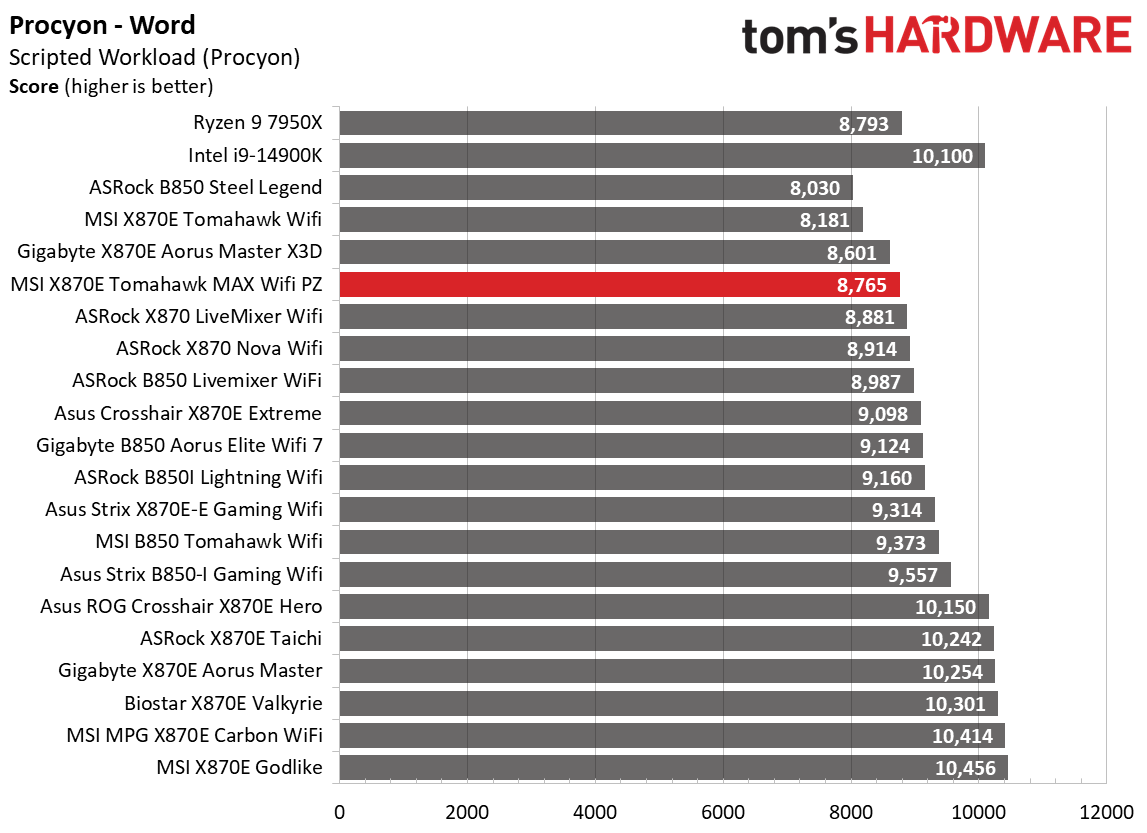

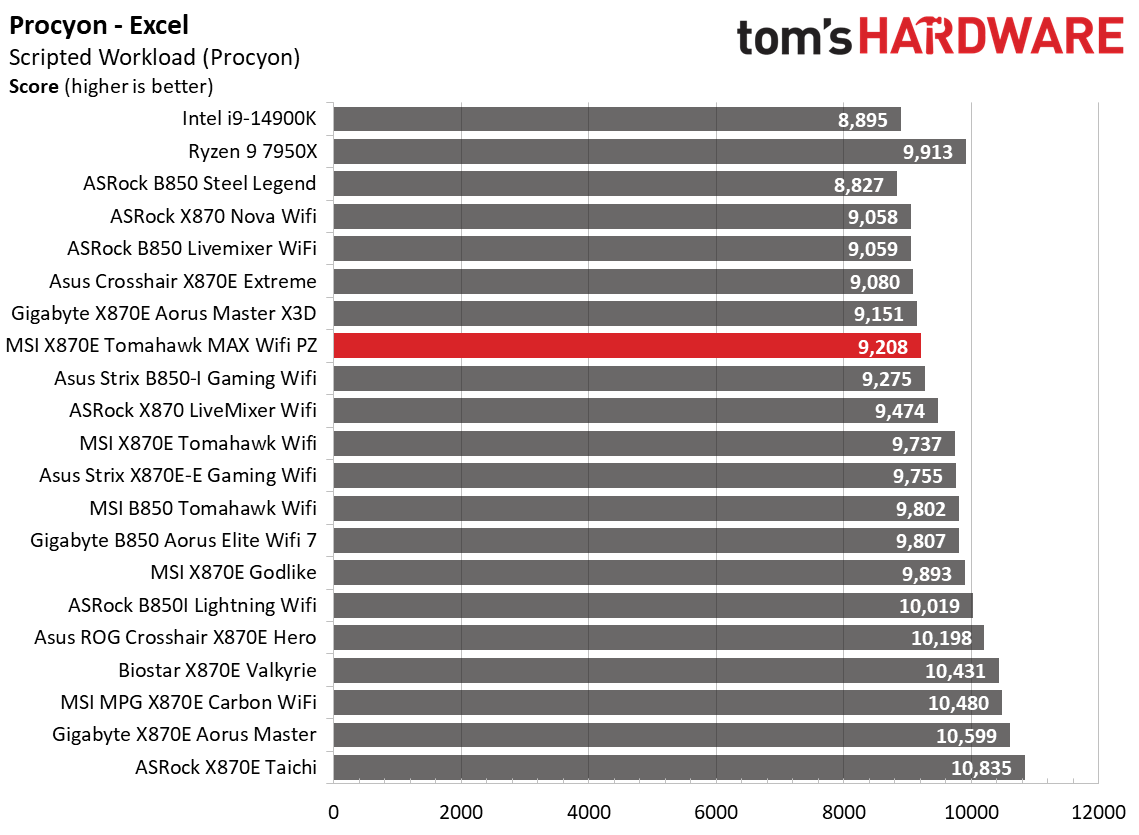

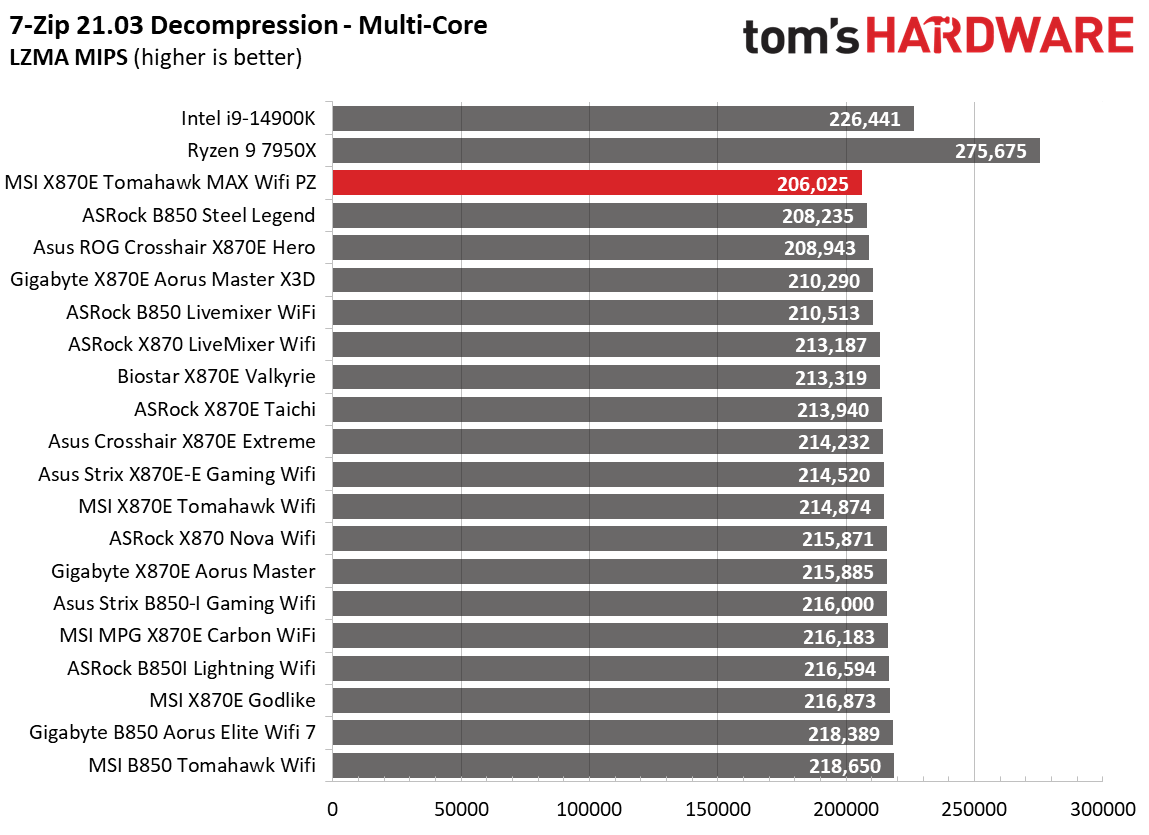

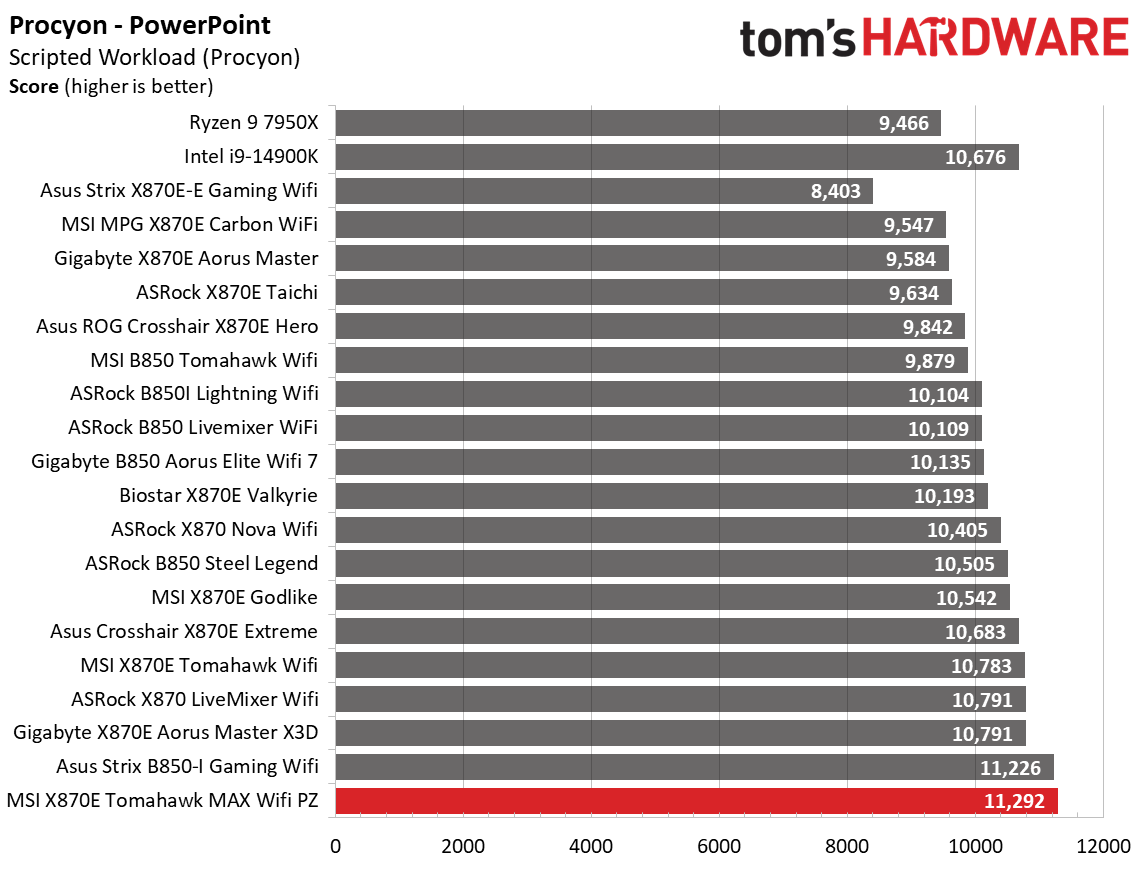

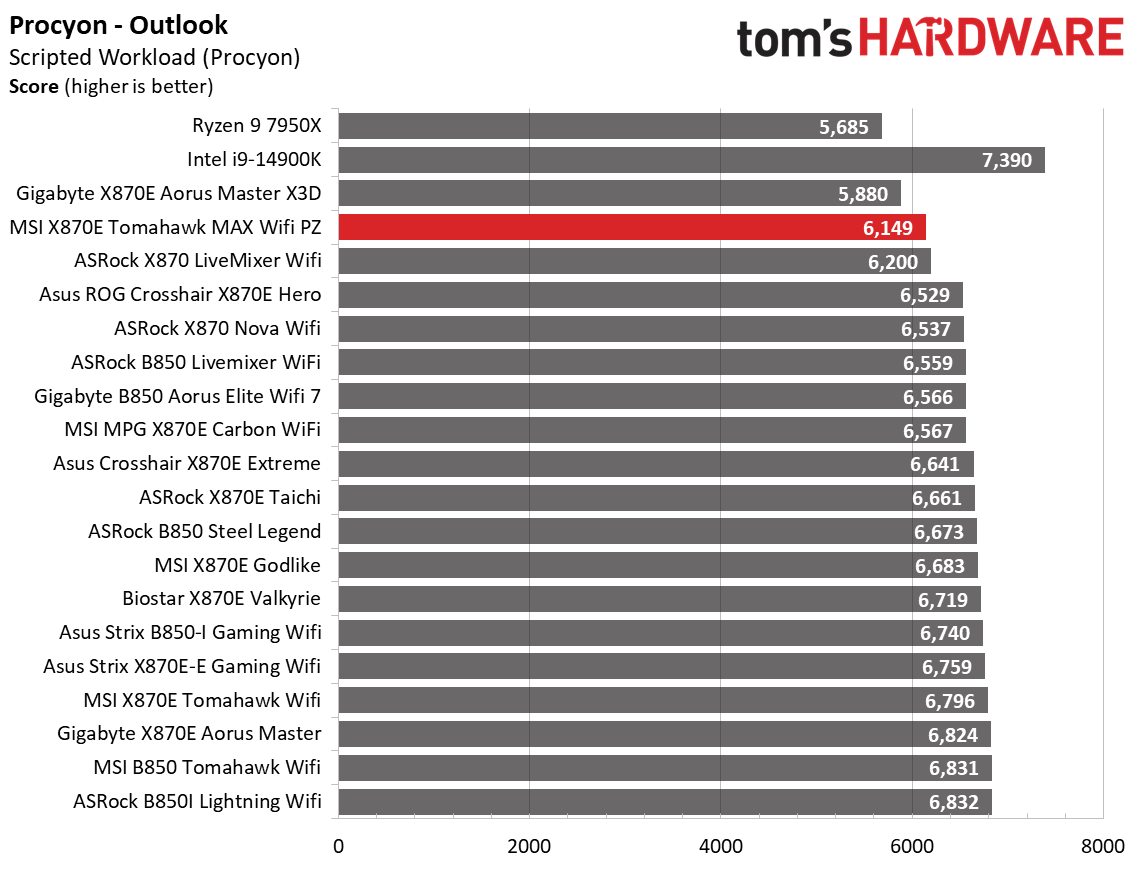

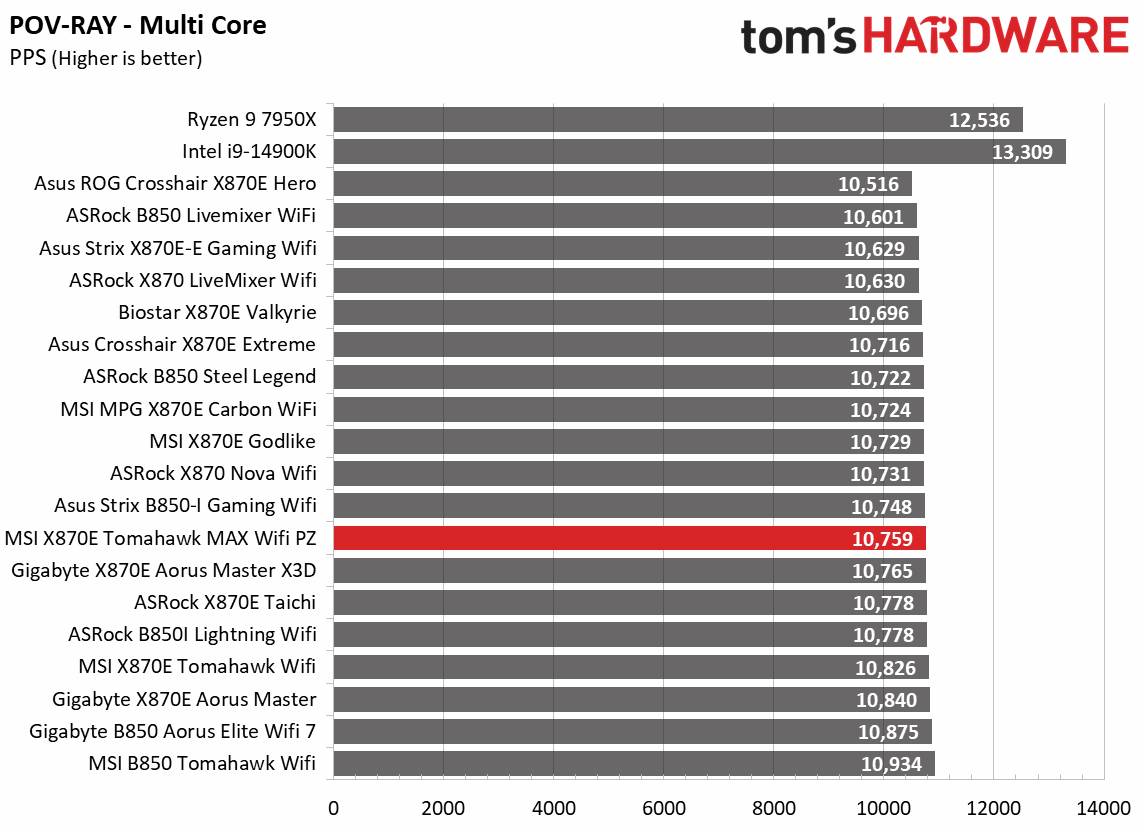

Производительность Tomahawk в наших синтетических тестах была примерно на среднем уровне. Результаты тестов Procyon были неоднозначными: в приложениях Office и при редактировании видео производительность была ниже, но при редактировании фотографий результат был самым быстрым. Тем не менее пока беспокоиться не о чем.

Синхронизированные приложения

1 из 4

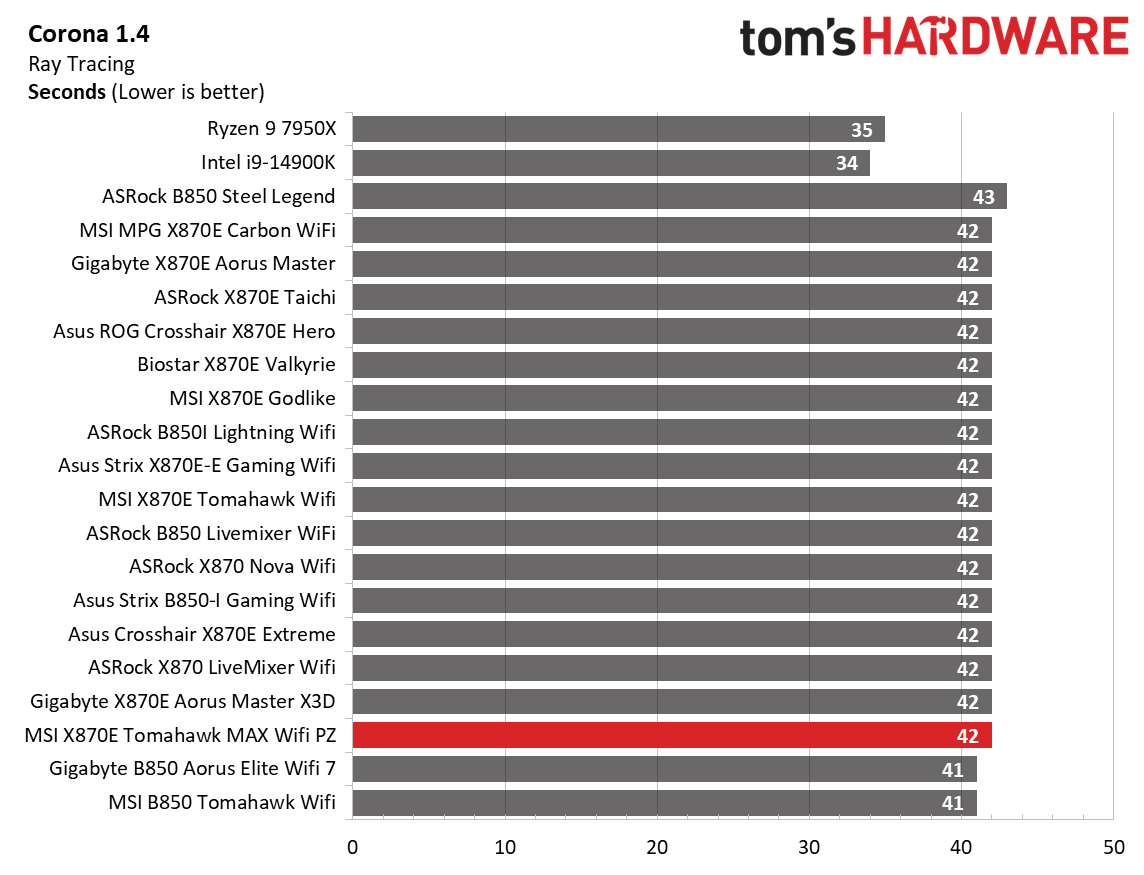

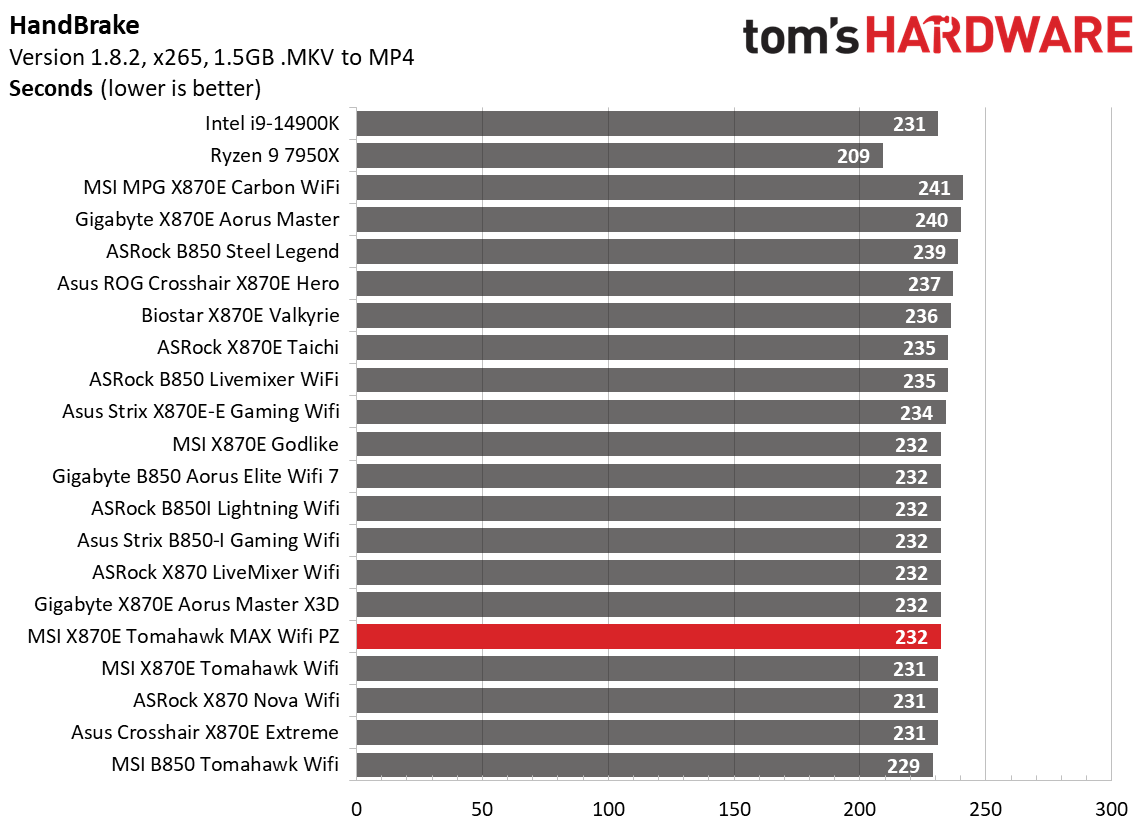

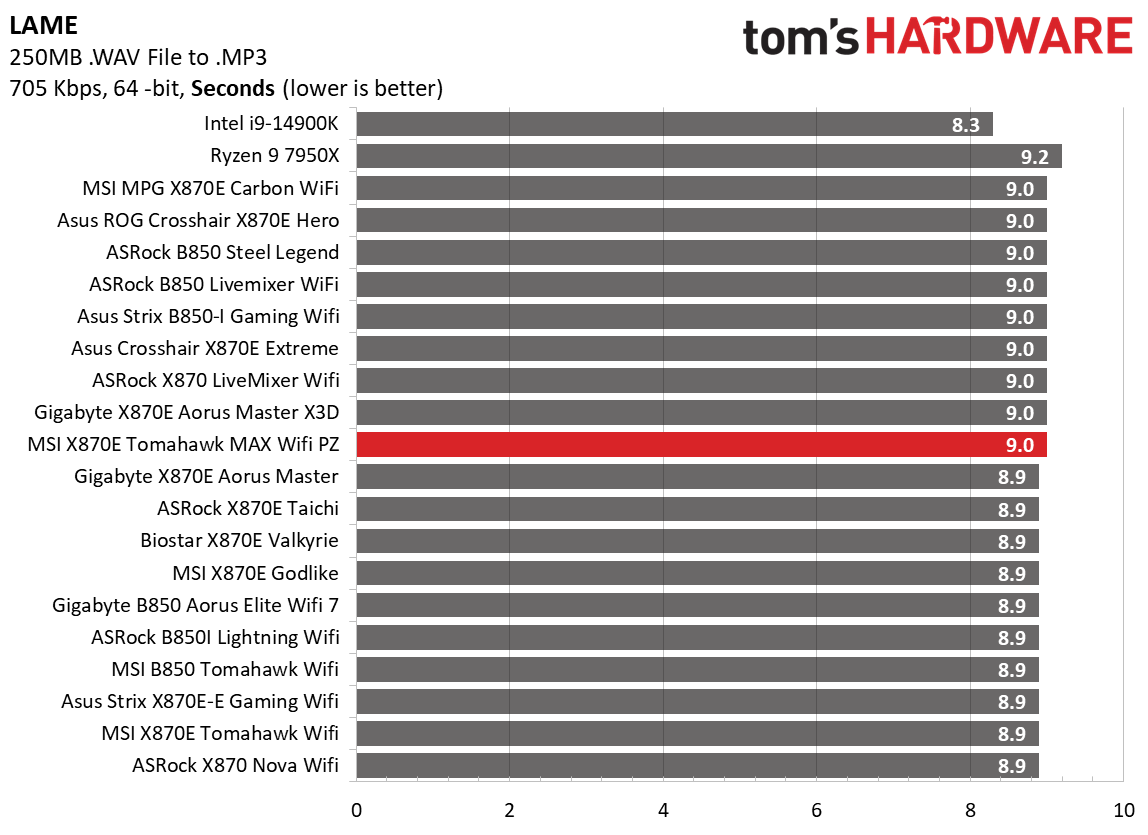

В тестах на время система показала результаты, соответствующие результатам других тестов. Здесь тоже нет ничего необычного.

3D-игры и 3DMark

С выходом Zen 5 мы обновили наши игровые тесты. Мы оставили гоночную игру EA F1 и обновили ее до последней версии F1 24. Мы также отказались от Far Cry 6 в пользу еще более популярной и красивой игры Cyberpunk 2077. Обе игры мы запускаем в разрешении 1920×1080 с настройками Ultra (подробности указаны выше). Cyberpunk 2077 использует DLSS, в то время как мы оставили F1 24 с собственным масштабированием разрешения.

Цель этих настроек — определить, есть ли разница в производительности при наиболее часто используемом (и ограниченном процессором/системой) разрешении с настройками, которые использует или к которым стремится большинство людей (Ultra). Мы ожидаем, что разница между платами в этих тестах будет незначительной, а в большинстве случаев — в пределах погрешности. Мы также добавили минимальное значение FPS, которое может повлиять на игровой процесс и погружение.

1 из 4

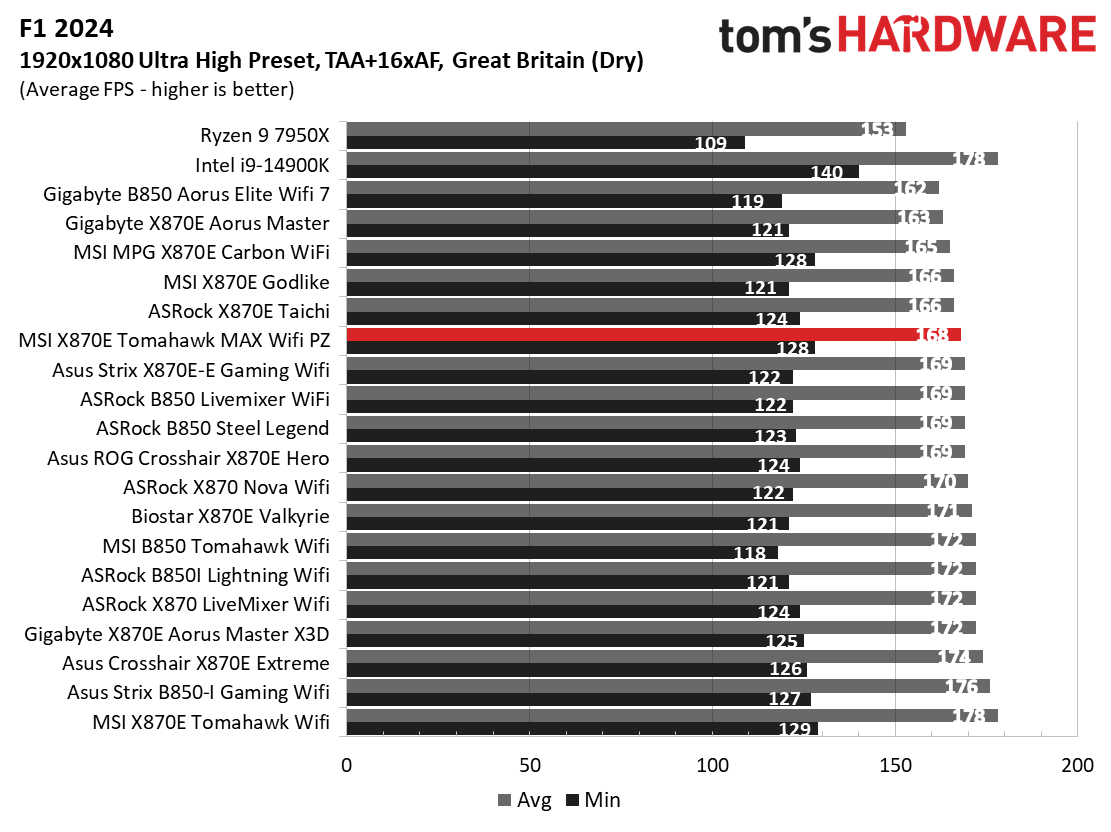

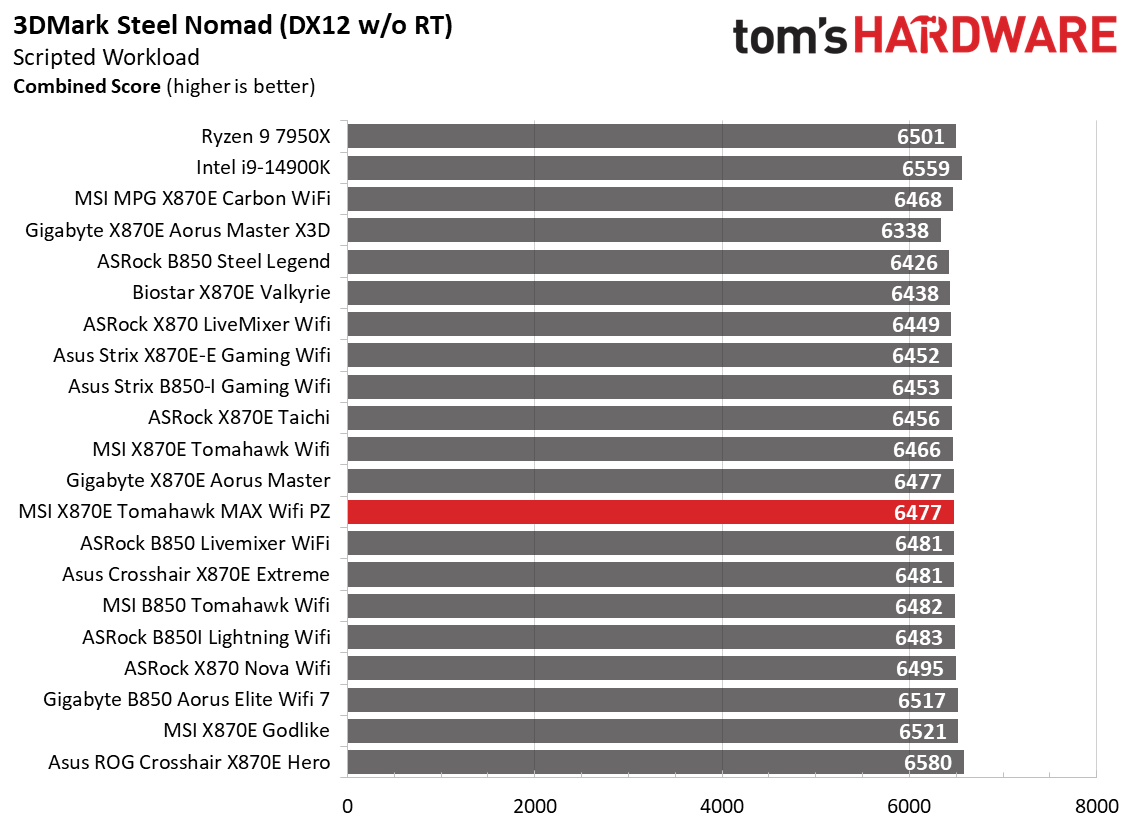

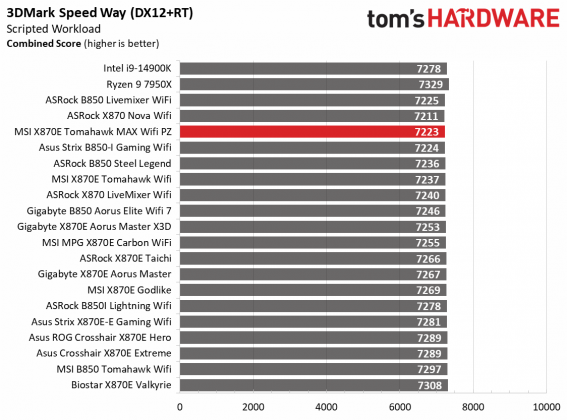

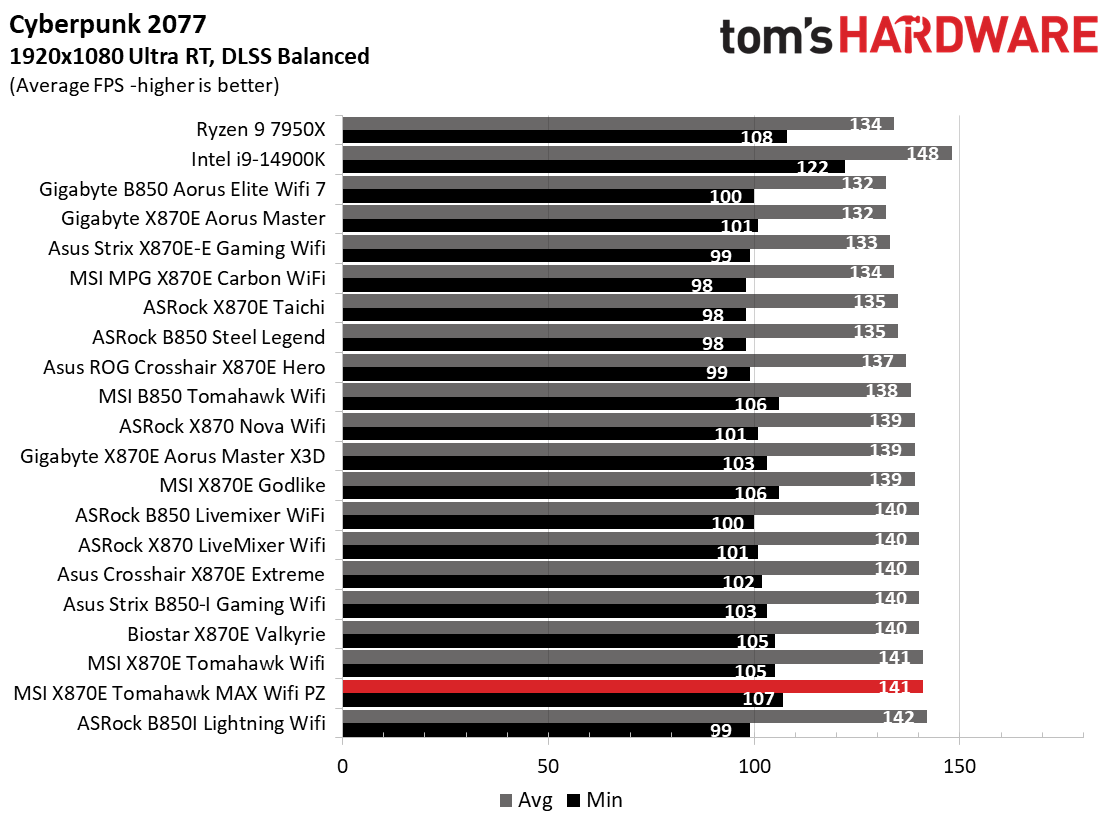

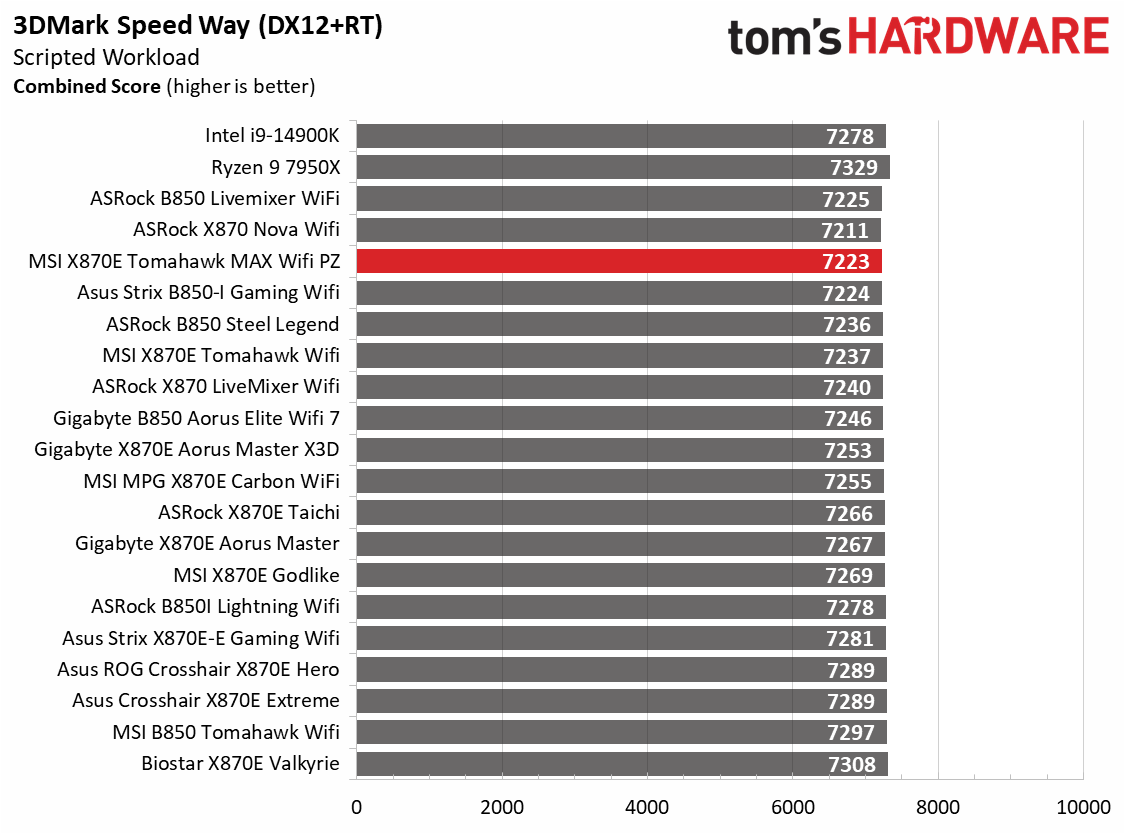

Результаты в играх также были хорошими, особенно в Cyberpunk 2077, где он показал лучшие минимальные значения и на один кадр в секунду превысил средний показатель. F1 24 также показал достойные результаты с хорошими минимальными значениями и средним FPS по сравнению с остальными.

Разгон

За последние несколько поколений процессоров возможности для разгона сократились с обеих сторон, в то время как потенциал «из коробки» увеличился. Для оверклокеров это означает, что возможностей для развлечения стало меньше. Для обычного пользователя это означает, что он получает максимум от процессора без ручной настройки. Современные материнские платы более надёжны, чем когда-либо, и легко поддерживают энергоёмкие процессоры флагманского класса, поэтому мы знаем, что оборудование справится с ними.

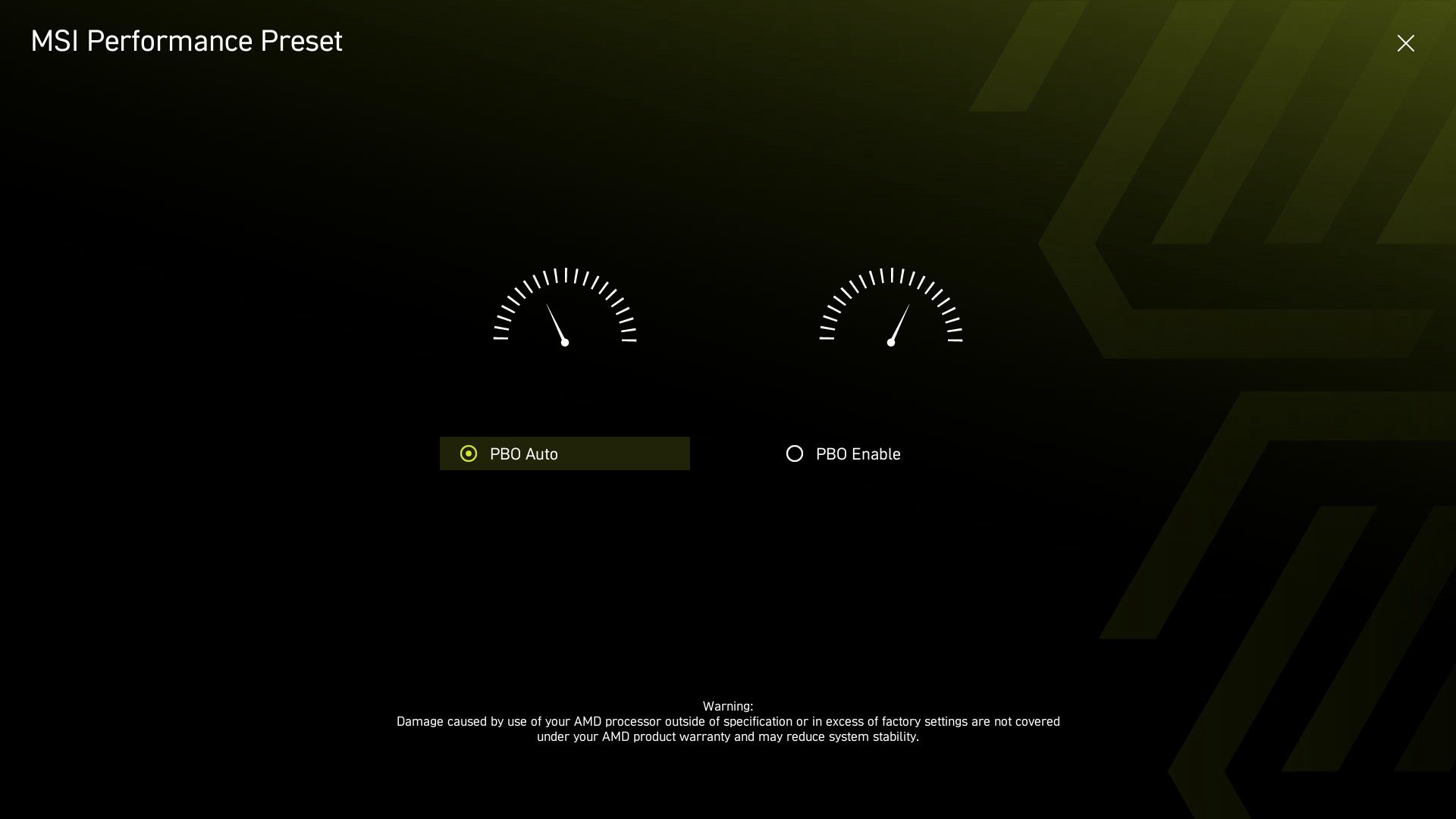

Есть несколько способов повысить производительность этих процессоров: включить автоматическую настройку PBO в BIOS, вручную настроить параметры PBO или просто разогнать все ядра. Результаты могут отличаться и зависят в том числе от системы охлаждения. Другими словами, результат может быть разным. Учитывая все вышесказанное, мы не будем разгонять процессор. Однако мы протестируем все наши комплекты памяти, чтобы убедиться, что они соответствуют заявленным характеристикам.

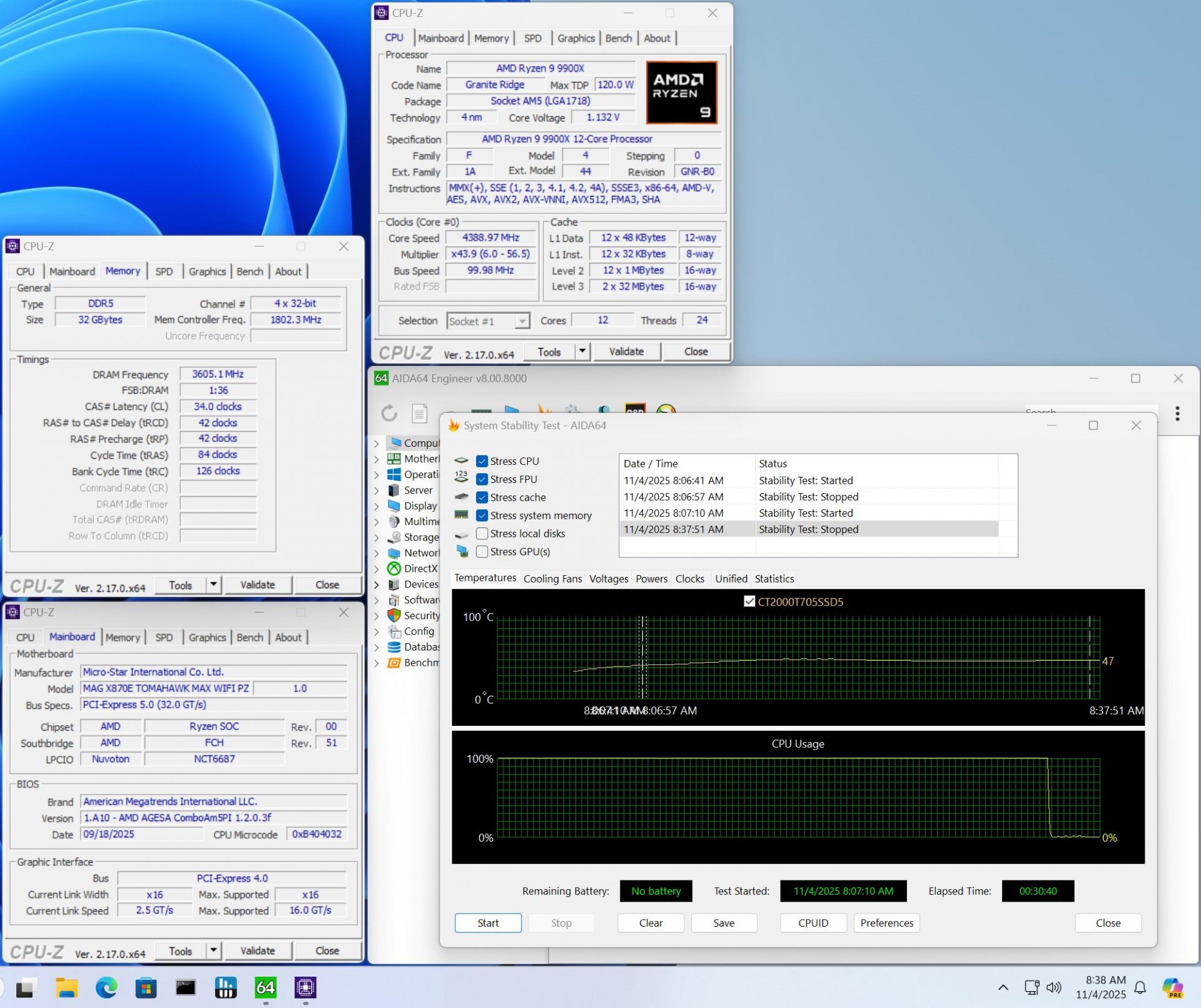

Наши приключения с памятью были похожи на те, что случались с другими платами такого типа. В данном случае комплект Klevv DDR5-8000 не загружался (не соответствовал требованиям к качеству), но комплект TeamGroup DDR5-7200 работал без проблем. Оптимальный диапазон для AMD по-прежнему составляет от 6000 до 6400 МТ/с, поэтому переход на более высокие скорости не слишком выгоден, особенно если учитывать соотношение цены и производительности.

Энергопотребление / температура VRM

Для тестирования энергопотребления мы использовали тест стабильности системы AIDA64 с нагрузкой на процессор, FPU, кэш и память, а также пиковое значение энергопотребления процессора. Показания мощности считывались с розетки с помощью измерителя Kill-A-Watt для всего ПК (за исключением монитора). Единственная переменная, которая меняется, — это материнская плата; все остальные компоненты остаются прежними. Обратите внимание, что мы перешли на использование только стандартных таблиц энергопотребления и температуры VRM, поскольку этот раздел призван обеспечить подачу питания, достаточную для процессоров флагманского класса.

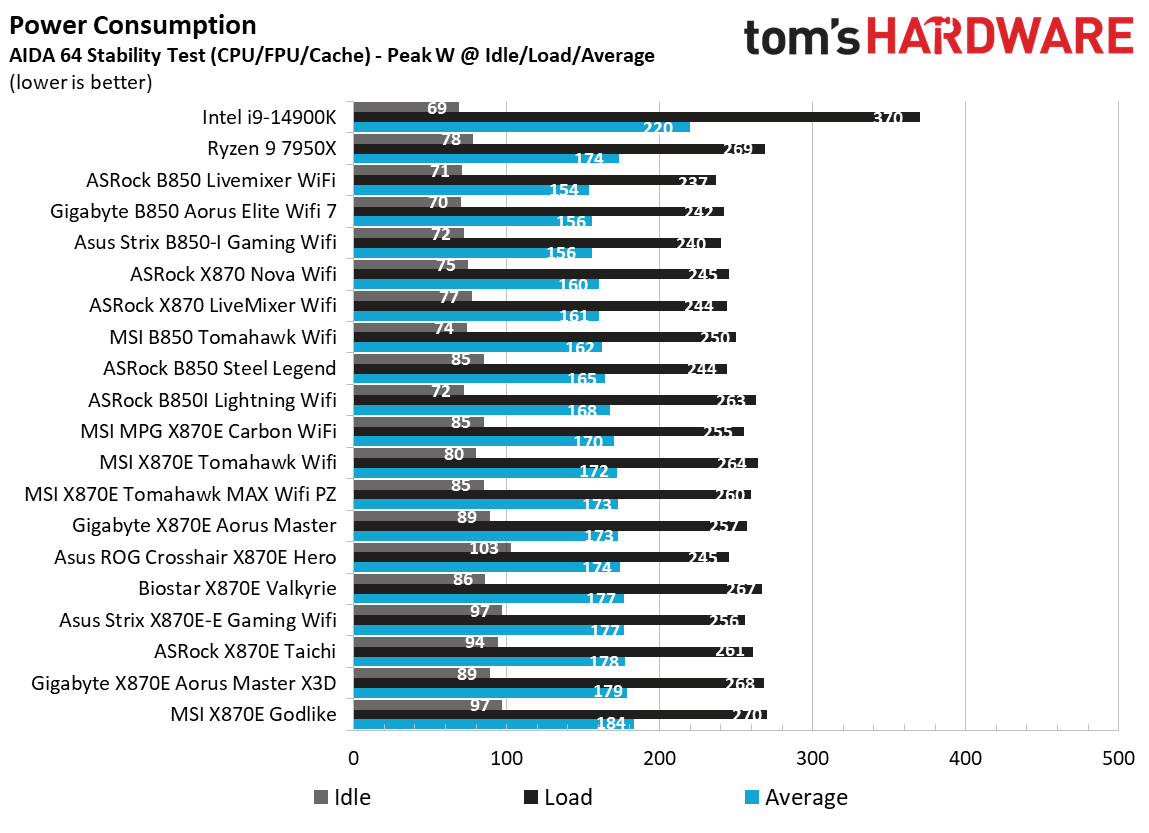

Пиковая мощность MSI MAG X870E Tomahawk MAX Wifi PZ составляет 260 Вт, а в режиме ожидания — 85 Вт. Удивительно, но она потребляет больше энергии, чем большинство протестированных нами плат, но это не повод для настоящей жалобы.

1 из 2

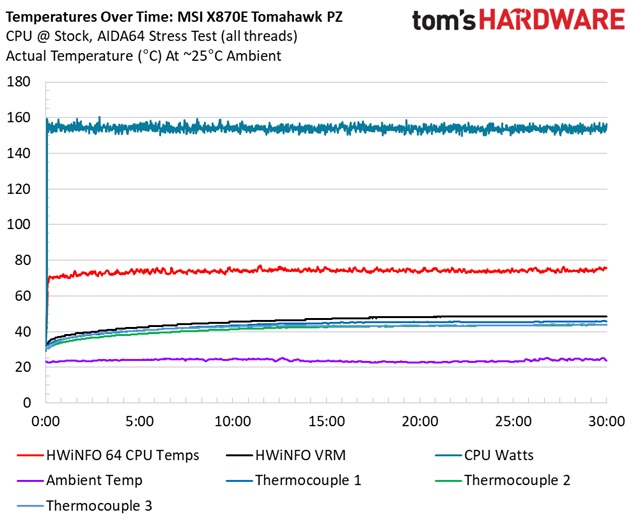

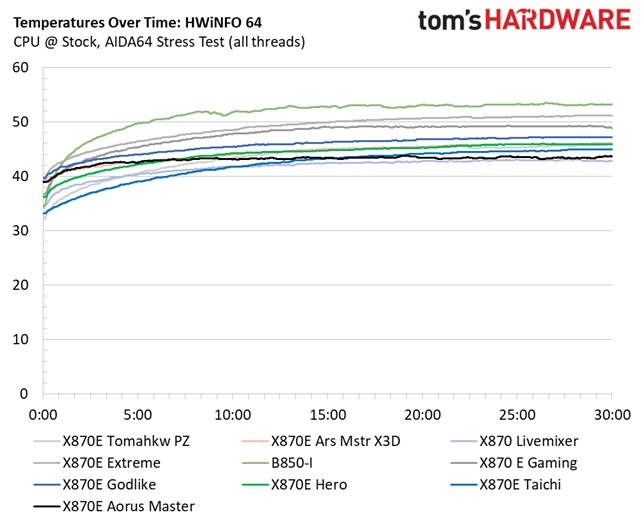

Температура VRM в Tomahawk MAX находилась в пределах нормы. 80-амперные полевые МОП-транзисторы и большие радиаторы легко справлялись с этой задачей. Максимальная температура Ryzen 9 9900X на наших датчиках составляла примерно 46 градусов по Цельсию (48 градусов на встроенном датчике), а средняя потребляемая мощность процессора во время теста составляла 150 Вт. На этой плате можно легко запустить Ryzen 9 9950X/X3D и даже разогнать его. Ваша система охлаждения справится с этой задачей раньше, чем плата.

Вердикт

Экосистема Project Zero от MSI представляет собой комплексное решение для пользователей, которым нужна система с задним подключением, включающая в себя ряд совместимых корпусов и материнских плат разных размеров и ценовых категорий. В настоящее время компания предлагает только одну видеокарту, но мы надеемся, что ассортимент будет расширен за счёт других моделей для более удобного размещения кабелей.

Аппаратное обеспечение PZ от MSI также совместимо с аппаратным обеспечением BTF/Stealth с задним подключением от конкурентов, что открывает ряд возможностей для использования материнских плат MSI PZ (и наоборот). Одним из основных недостатков перехода на систему с поддержкой подключения сзади является то, что вам придётся купить новый корпус или проявить смекалку и с помощью Dremel модифицировать имеющийся корпус, чтобы в него поместились материнские платы.

Список функций материнской платы MSI MAG X870E Tomahawk MAX Wifi PZ такой же обширный, как и у модели Tomahawk без PZ. При цене чуть менее 30 тыс. рублей она оснащена эффективными системами управления питанием, поддерживает USB 4, имеет множество вариантов хранения данных, высокоскоростную сеть, множество функций DIY/EZ для упрощения процесса сборки и, конечно же, выглядит привлекательно и не имеет разъёмов. Если вы ищете систему с задним подключением, то MSI X870E Tomahawk MAX Wifi PZ станет отличной основой для такой системы, но она не попала в наш список лучших материнских плат.
