Обзор Gigabyte X870E Aero X3D Wood: сочетание дерева и кожи, тест в Москве

Новейшая разработка Gigabyte, материнская плата X870E Aero X3D Wood, — это глоток свежего воздуха в нашей тестовой лаборатории. Эта плата ломает стереотипы, используя деревянные элементы (не настоящее дерево, как я расскажу позже) и кожаные язычки для извлечения. Gigabyte называет это дизайнерское решение «изюминкой».

По словам компании, плата «…создана для ценителей, гармонично сочетая органическую красоту древесной текстуры с бескомпромиссной производительностью». Aero превращает типично холодную эстетику материнской платы в нечто теплое, уютное и достойное того, чтобы им любоваться.

В плане железа Aero X3D обладает всем, что можно ожидать от платформы X870E. Поддержка современных (и будущих) процессоров, поддержка высокоскоростной памяти (до DDR5-9000), большой объем хранилища с четырьмя разъемами M.2 (два из которых — PCIe 5.0) и четырьмя портами SATA, быстрая сеть с двумя портами 5 Гбит/с и Wi-Fi 7, множество портов USB (включая два порта USB4 40 Гбит/с) и надежное аудиорешение — это лишь некоторые из особенностей этой уникально оформленной платы.

Производительность этой материнской платы оказалась одной из лучших, которые я видела в целом. Используя последнюю версию BIOS (с AGESA 1.2.8.0), я получила одни из лучших результатов среди более чем 25 материнских плат B850/X870, которые я рассматривала до сих пор. В тестах 7-Zip, LAME, Corona, Cinebench, POV-Ray, Handbrake и Blender плата показала самые высокие или быстрые результаты. В играх показатели также были выше среднего (хотя 3DMark показал низкие результаты), что делает эту плату одной из лучших по производительности среди всех, что я тестировала.

Есть большая вероятность, что эта плата попадет в наш список лучших материнских плат. Но прежде чем я поделюсь результатами тестов и обсужу детали, вот технические характеристики с сайта Gigabyte.

Технические характеристики материнской платы Gigabyte X870E Aero Wood

Внутри коробки

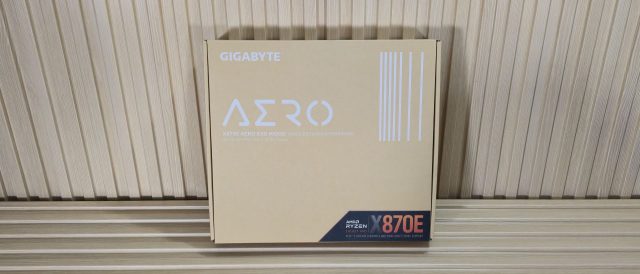

В розничной упаковке Gigabyte находится несколько аксессуаров, которые помогут вам начать сборку без дополнительного похода в магазин. Вы получаете стандартный набор кабелей, инструкцию по установке и даже симпатичный брелок Aero. Я перечислила все эти аксессуары ниже.

• Быстросъемная Wi-Fi антенна
• G-коннектор для удобного подключения кнопок корпуса
• Резиновые накладки для M.2
• (2) Кабели SATA
• Инструкция по установке
• Брелок

Цена и доступность в России

На момент обзора материнская плата Gigabyte X870E Aero X3D Wood официально не представлена на российском рынке, и информации о ее появлении в крупных розничных сетях пока нет. Учитывая уникальный дизайн и премиальное позиционирование, плата, скорее всего, будет поставляться в Россию ограниченными партиями по каналам параллельного импорта. Приобрести ее можно будет в специализированных магазинах компьютерных комплектующих и на маркетплейсах. Ожидаемая цена в России, учитывая стоимость на мировом рынке и логистические издержки, может составить около 65–80 тыс. руб.

Особенности использования в России

С точки зрения программного обеспечения, использование Gigabyte X870E Aero X3D Wood в России не вызовет никаких трудностей. BIOS/UEFI и фирменное программное обеспечение Gigabyte Control Center (GCC) имеют качественную русскую локализацию и работают без ограничений. Основным нюансом, как и в случае с другими комплектующими, ввезенными по параллельному импорту, является гарантийное обслуживание. Официальная гарантия Gigabyte в России на такие продукты не распространяется, поэтому все гарантийные обязательства ложатся на плечи магазина-продавца. Также стоит отметить, что полноценная работа стандарта Wi-Fi 7 в диапазоне 6 ГГц в России на данный момент ограничена законодательно, что не позволит раскрыть весь потенциал встроенного беспроводного модуля.

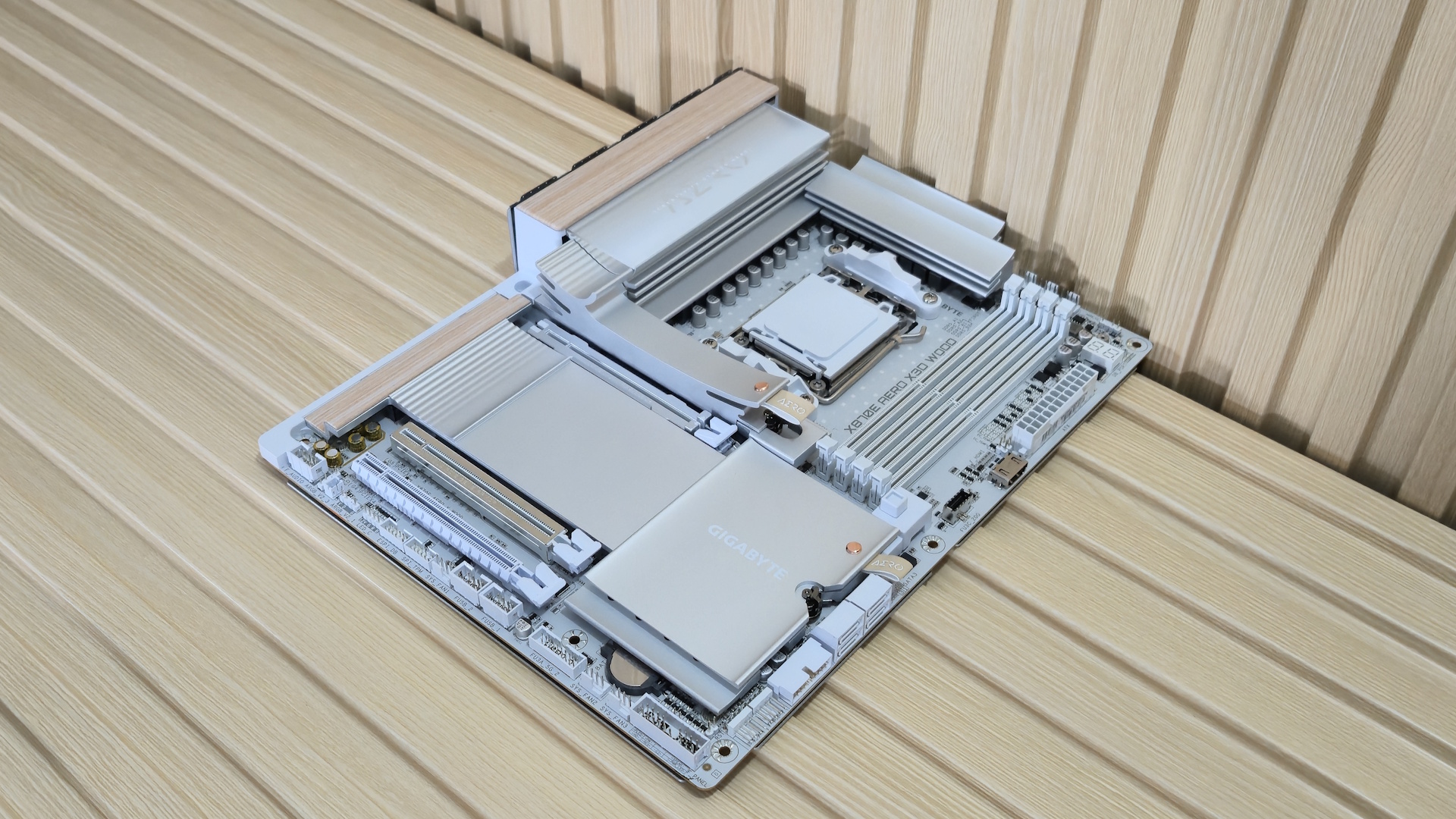

Дизайн Aero Wood

1 из 5

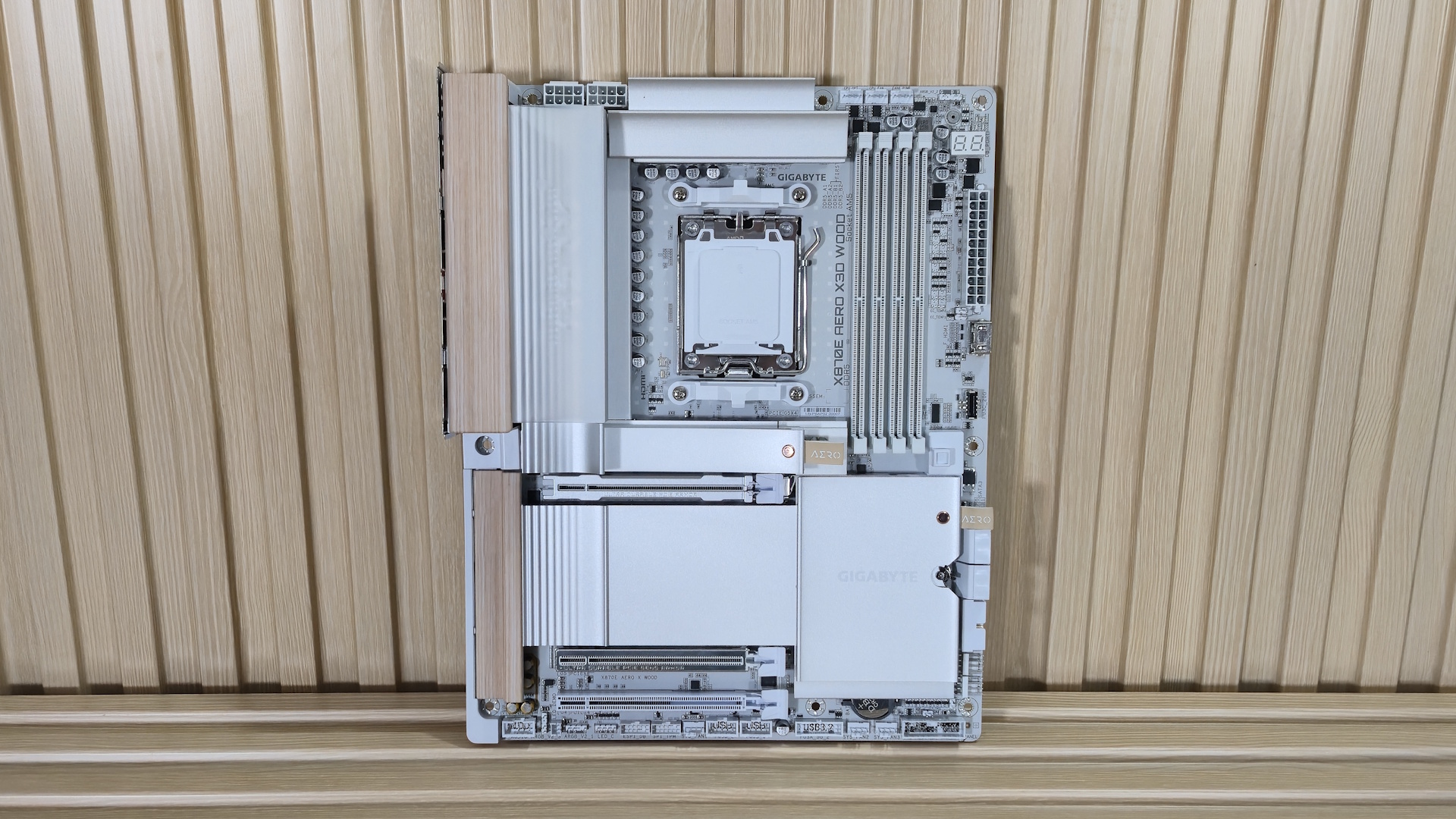

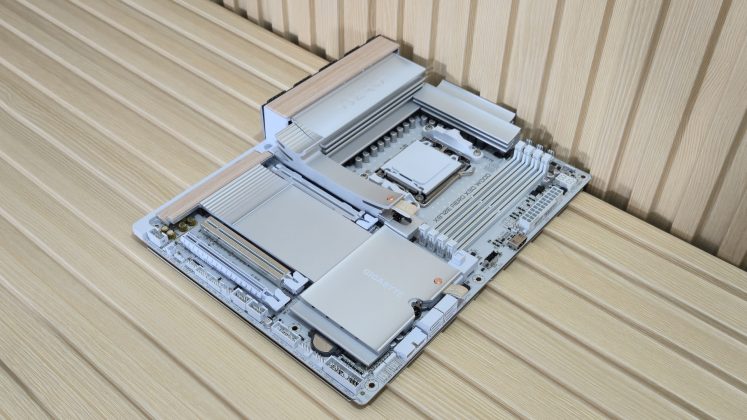

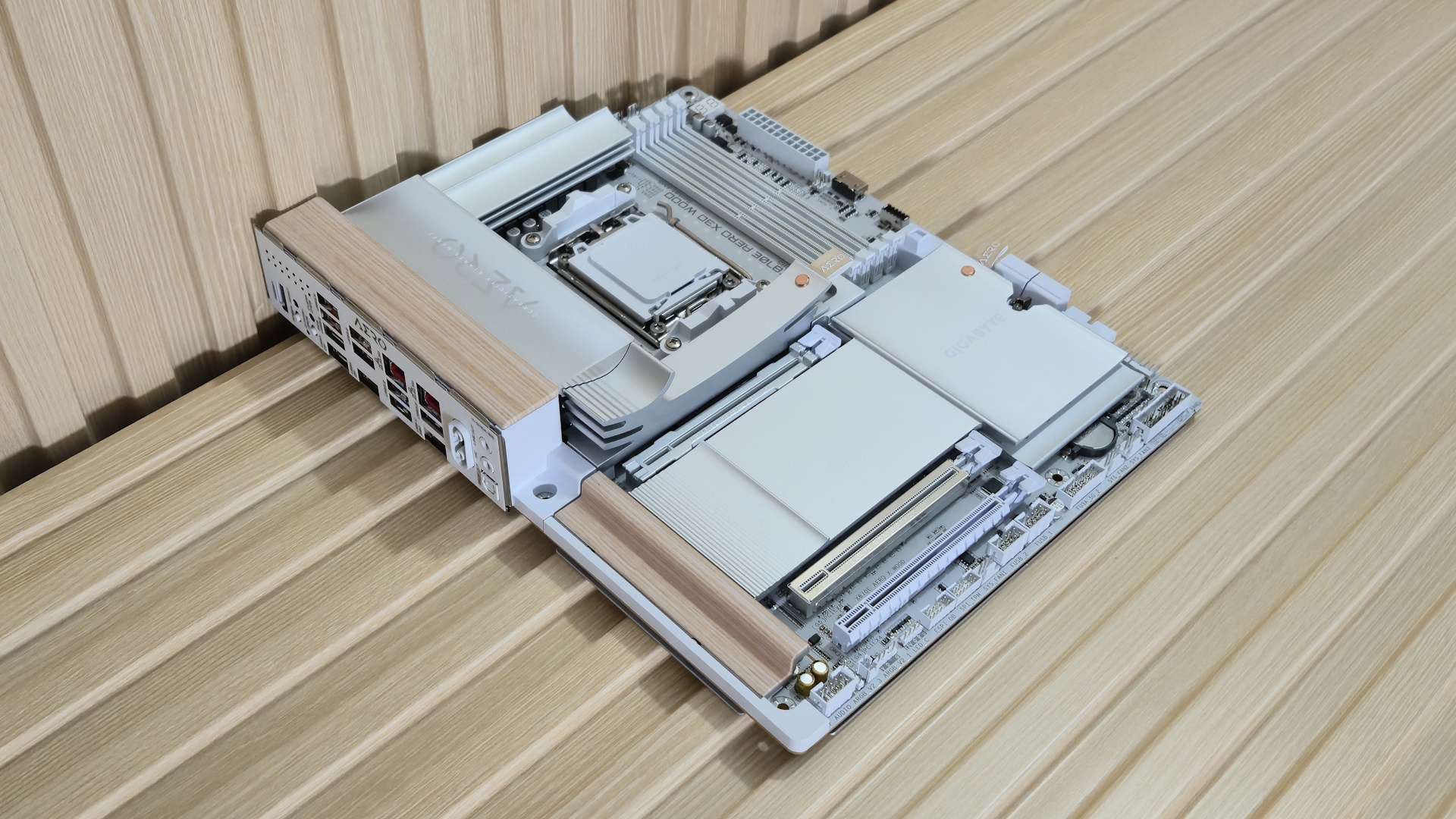

Уникальная бело-серая 8-слойная печатная плата сменяется серо-серебристыми радиаторами, которые закрывают все компоненты на плате, способные нагреваться. И прежде чем вы начнете беспокоиться о тонких слоях древесины вокруг этих горячих компонентов, стоит отметить, что деревянные элементы на плате — это не настоящее дерево.

Gigabyte утверждает, что это высококачественный архитектурный материал со специальным покрытием, имитирующим аутентичную текстуру и рисунок древесины. Использование настоящего дерева, по словам Gigabyte, было бы не лучшим вариантом из-за проблем с термостойкостью, пожарной безопасностью и соответствием мировым нормативным требованиям. Радиаторы имеют матовое покрытие с логотипом Aero на радиаторе VRM и Gigabyte на радиаторе чипсета.

На плате Aero Wood также есть подсветка (на левом блоке VRM и под радиатором чипсета), но она белая, а не RGB, и очень хорошо сочетается с бело-серебристым цветом и деревом. Если вы захотите добавить немного цвета, вам придется использовать собственные светодиодные ленты и подключить их к разъемам на плате.

В целом, мне очень нравятся деревянные акценты на этой бело-серебристой материнской плате. Встроенная белая RGB-подсветка добавляет ей премиальности и подчеркивает светлые деревянные элементы. Однако это может вызвать неоднозначную реакцию: либо вы хотите белую материнскую плату с деревянными акцентами, либо нет. Но если хотите, то это, пожалуй, одна из лучших плат светлого цвета для этой платформы. Но эстетика Aero Wood — далеко не единственная причина для покупки этой платы.

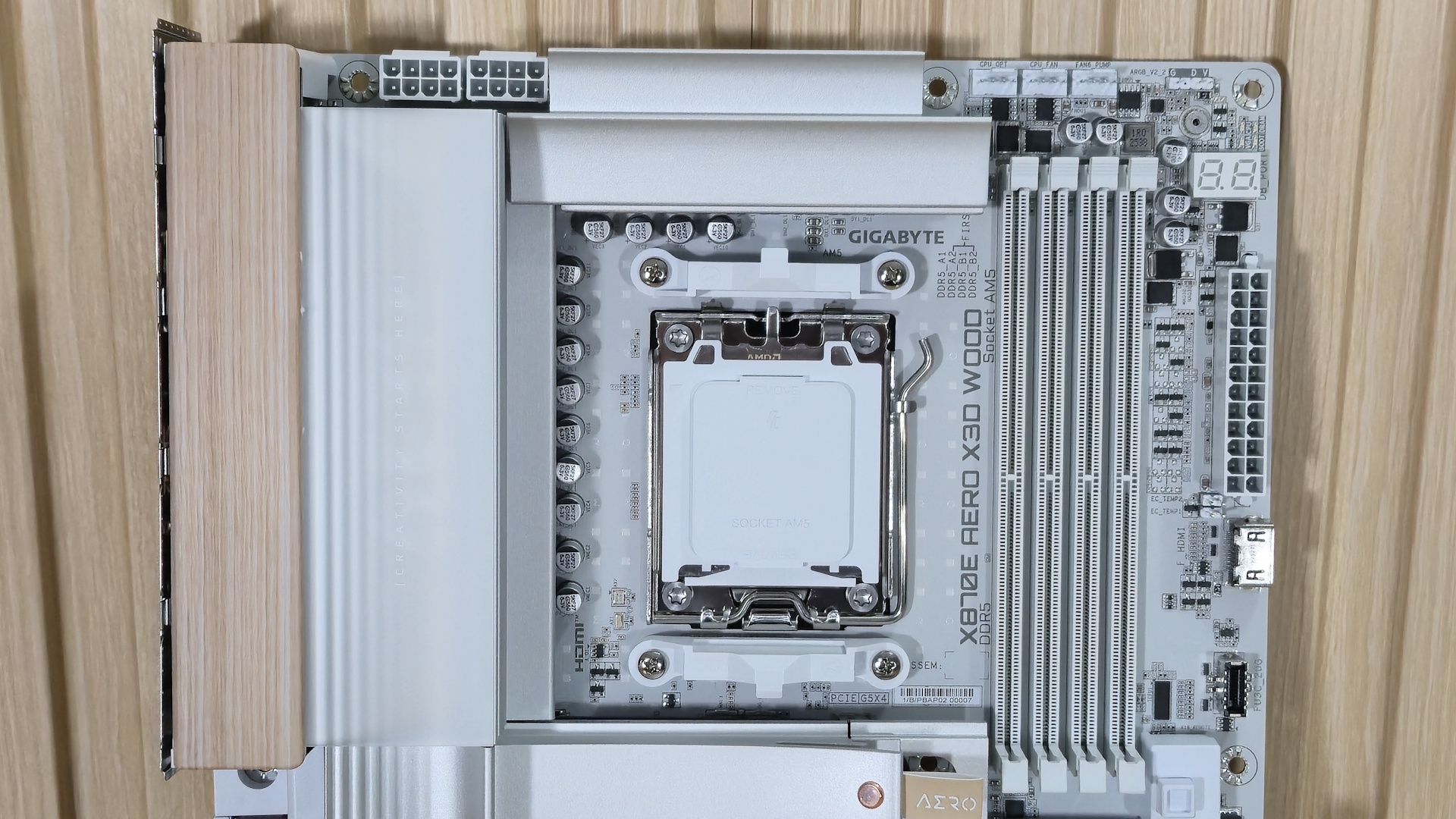

Сосредоточившись на верхней половине платы, мы можем лучше рассмотреть деревянную отделку и пластиковый кожух, используемый для рассеивания части света белых светодиодов. Отдельные радиаторы обладают достаточной массой и площадью поверхности для отвода тепла от любого совместимого процессора. Над ними расположены два 8-контактных разъема питания EPS (один обязателен) для процессора.

Пройдя вправо, мимо сокета, мы видим четыре белых слота DRAM с фиксаторами с обеих сторон. Gigabyte заявляет о поддержке комплектов до DDR5-9000, но достичь такой частоты, скорее всего, удастся только с использованием APU, а не традиционного настольного процессора, поскольку у них лучше контроллеры памяти. У меня не возникло проблем с комплектом DDR5-7200 на 9900X, и с комплектом DDR5-8000 на нашем APU тоже. Эти поддерживаемые скорости значительно превосходят оптимальные значения AMD, оставляя большой простор для разгона оперативной памяти. Скорее всего, ваш процессор и система охлаждения станут ограничивающим фактором раньше, чем материнская плата.

Над слотами DRAM расположены три (из восьми) 4-контактных разъема для вентиляторов. Каждый разъем поддерживает устройства с ШИМ-управлением и управлением по напряжению, и все выходы обеспечивают ток 2 А/мощность 24 Вт. Управлять разъемами можно с помощью функции Smart Fan 6 в BIOS и программного обеспечения Gigabyte Control Center (GCC). Справа от разъемов для вентиляторов находится первый разъем RGB — в данном случае, 3-контактный ARGB. Приложение RGB Fusion в GCC позволяет настроить любую подключенную RGB-подсветку по вашему вкусу.

Двигаясь вдоль правого края, мы видим 4-светодиодный и 2-символьный отладочные индикаторы. Как обычно, после POST 2-символьный индикатор отображает температуру. Оба индикатора полезны для поиска и устранения неисправностей POST и позволяют определить возможное место проблемы. Далее следует 24-контактный разъем ATX для питания платы, за которым следует передний порт HDMI. За ним, ближе к слотам оперативной памяти, расположены два 2-контактных разъема для терморезисторов для дополнительного мониторинга. И наконец, передний разъем USB 3.2 Gen 2×2 (Type-C).

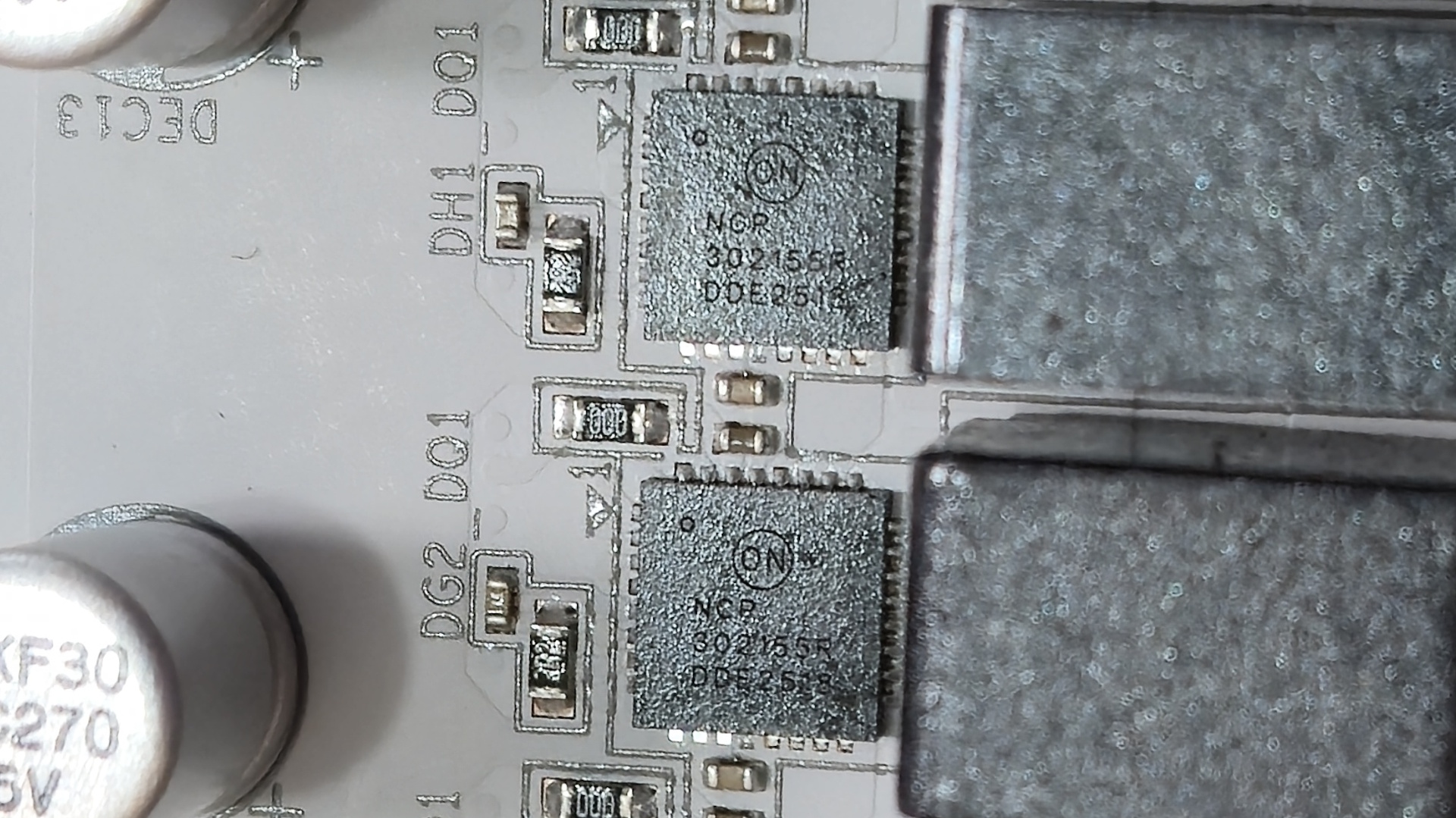

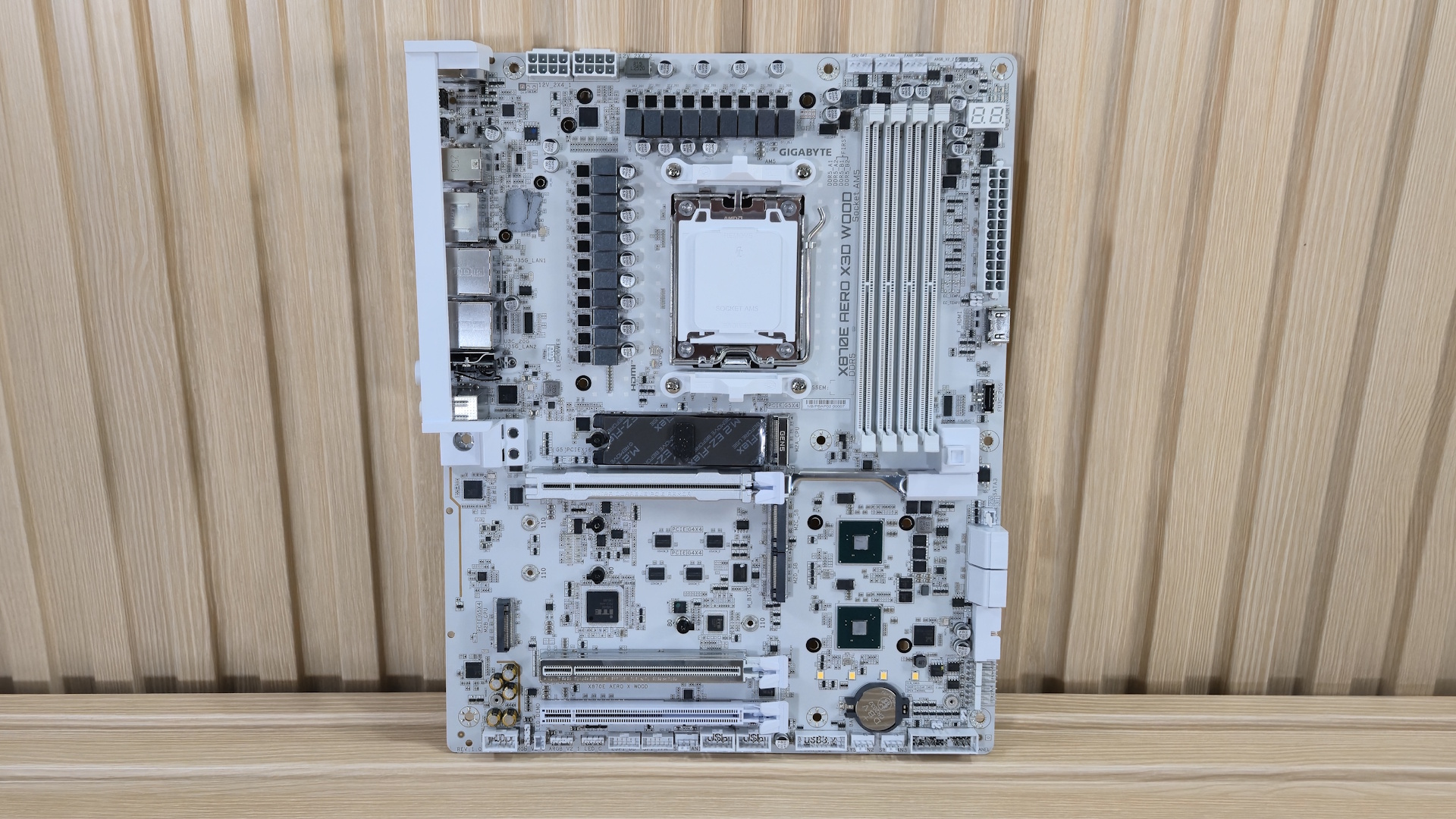

На материнской плате X870E Aero X3D Wood VRM-модули состоят из 20 фаз, 16 из которых выделены для Vcore (в параллельной схеме питания). Питание поступает от 8-контактного разъема EPS в верхнем левом углу к контроллеру Richtek RT3678BE. Оттуда оно передается на MOSFET-транзисторы On Semiconductor 55A NCP302155R Dr. MOS. Любопытно, что Gigabyte указывает на своем веб-сайте ток 60 А, тогда как в техническом описании указано 55 А (средний ток, пиковый – 80 А). Я обратилась к Gigabyte за разъяснениями и внесу необходимые изменения.

Тем не менее, это не самая мощная система питания, но она легко справилась с нашим Ryzen 9 9900X и будет хорошо работать с более энергоемкими процессорами, такими как Ryzen 9 9950X или недавно выпущенный Ryzen 9 9850X3D. Скорее система охлаждения станет ограничивающим фактором, чем VRM-модули.

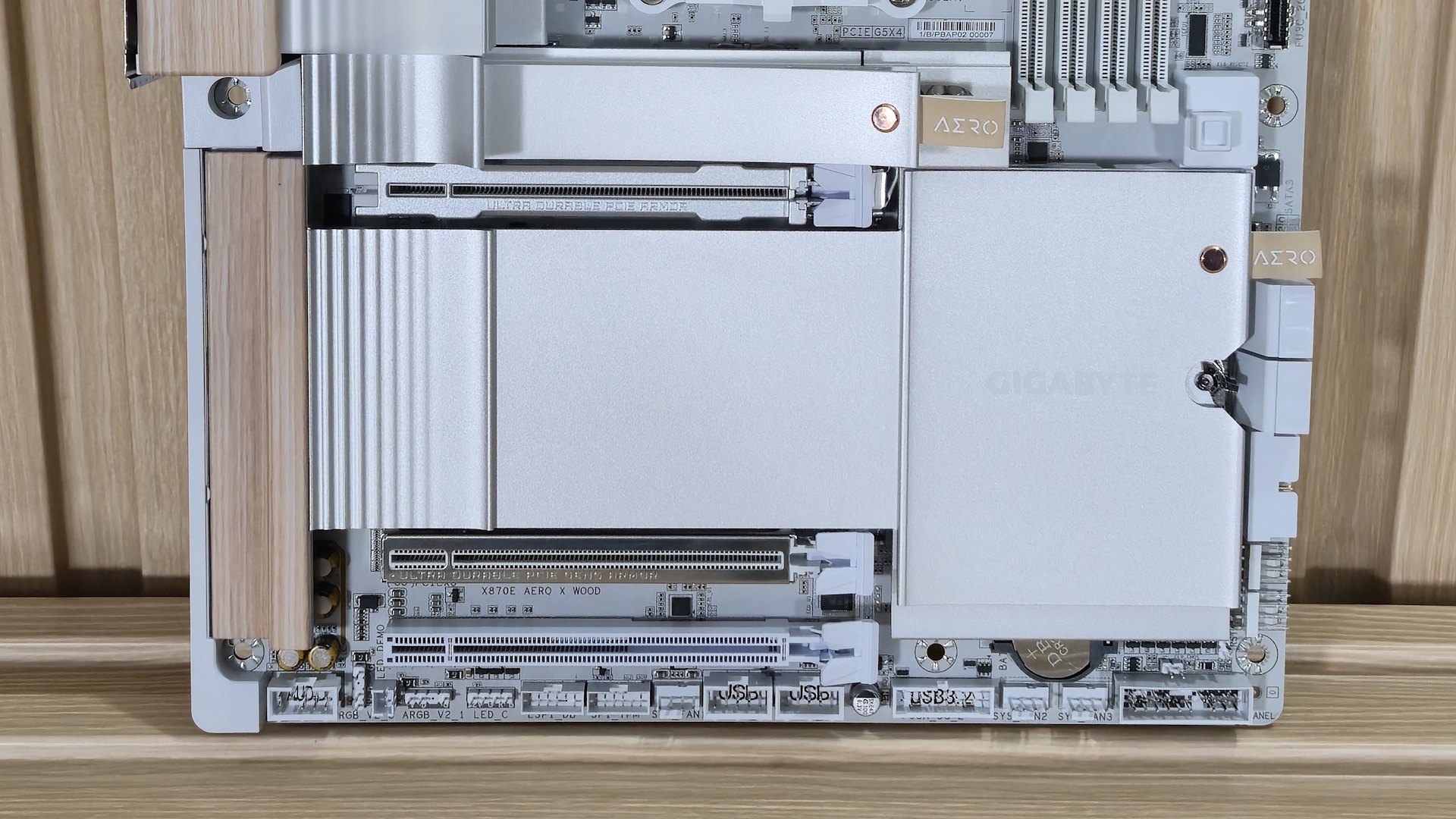

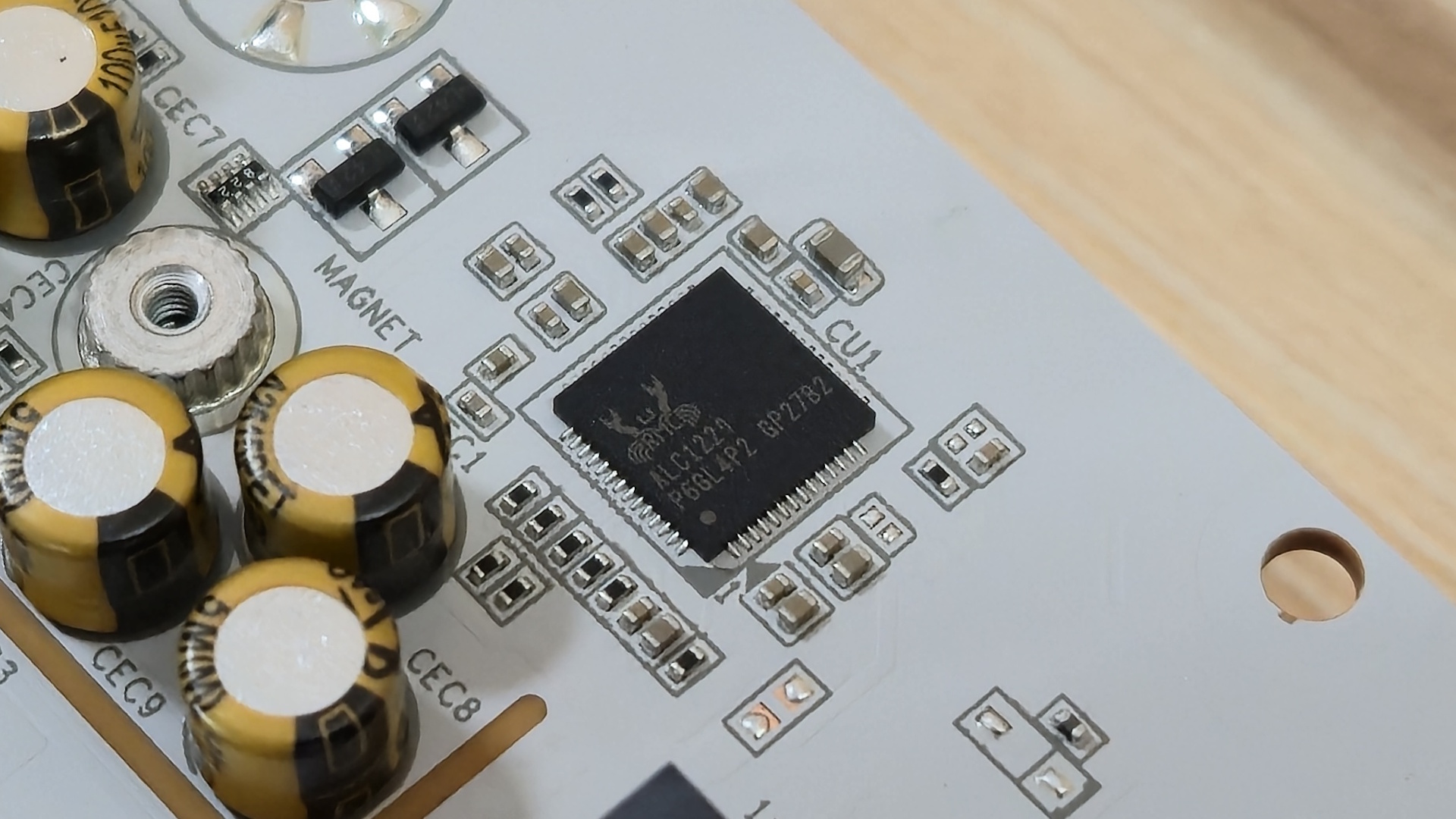

В нижней половине платы, под деревянной декоративной накладкой, находится аудиосекция. Под капотом расположен флагманский кодек Realtek ALC1220 последнего поколения, который должен хорошо работать для подавляющего большинства пользователей. Я бы хотела видеть новейший кодек серии 408X, поскольку большинство конкурентов используют его в этом ценовом сегменте, но, скорее всего, вы заметите разницу только в технических характеристиках.

В центре платы расположены три полноразмерных слота PCIe, два верхних из которых усилены. Два верхних слота PCIe подключаются к процессору и оба поддерживают PCIe 5.0. Верхний слот работает в режиме PCIe 5.0 x16, а нижний — в режиме PCIe 5.0 x8. Когда средний слот PCIe занят, верхний слот переключается в режим x8 (то есть, при использовании обоих слотов используется режим x8/x8). Нижний полноразмерный слот подключается через чипсет и обеспечивает пропускную способность PCIe 4.0 x4.

Среди слотов и под радиаторами расположены четыре разъема M.2. Верхний разъем (M2A_CPU) со своей собственной магнитной системой крепления M.2 EZ-Match является первым разъемом PCIe 5.0 x4 и поддерживает модули размером до 80 мм. Под пластинчатым радиатором M.2 EZ-Match находятся еще три разъема. Первый из них (M2B_CPU) также подключается через процессор, работая по протоколу PCIe 5.0 x4 (128 Гбит/с), и поддерживает устройства размером до 110 мм. Как и на многих платах, здесь происходит частичное совместное использование линий, в том числе и с портами USB4. При установке устройства в разъем M2B_CPU скорость обоих портов снижается до x2. Можно перенаправить всю пропускную способность на разъем M.2, но при этом потеряются оба порта USB4 Type-C на задней панели ввода-вывода.

1 из 6

За радиатором чипсета, на правом краю, расположены четыре порта SATA, 19-контактный разъем USB 3.2 Gen 1 (5 Гбит/с) и два 4-контактных разъема для вентиляторов. Вдоль нижней части находятся несколько разъемов, от разъемов для передней панели до разъемов для вентиляторов, дополнительного питания PCIe и других. Я перечислила их все ниже, слева направо.

• Аудиопанель передней панели
• (2) 3-контактных ARGB
• Коннектор ESPI_DB
• Разъем TPM
• 4-контактный разъем для системного вентилятора
• (2) Разъемы USB 2.0
• 19-контактный разъем USB 3.2 Gen 1
• (2) 4-контактных разъема для системного вентилятора
• Передняя панель
• 2-контактный разъем сброса
• 2-контактный разъем для батареи (сброс CMOS)

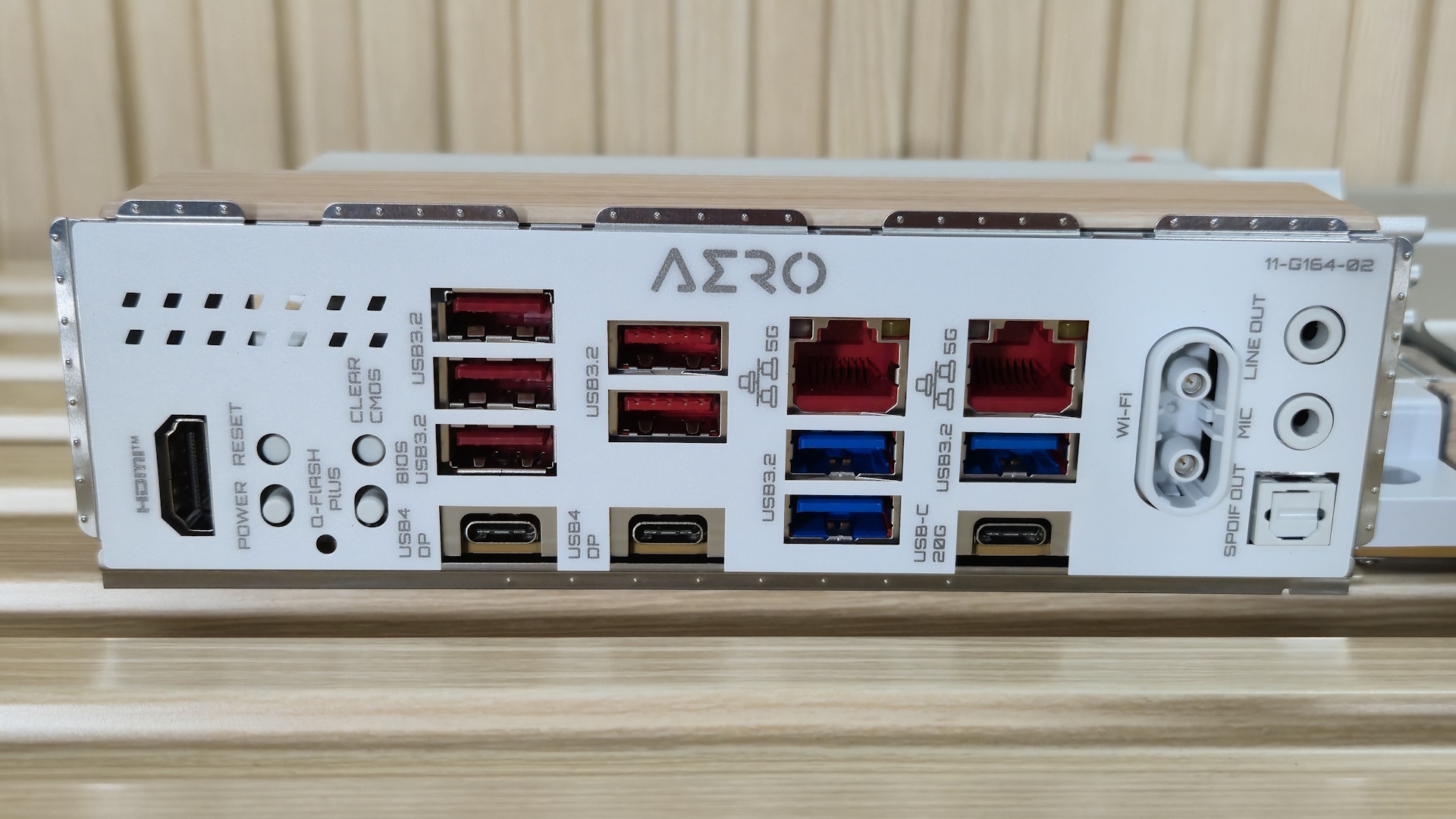

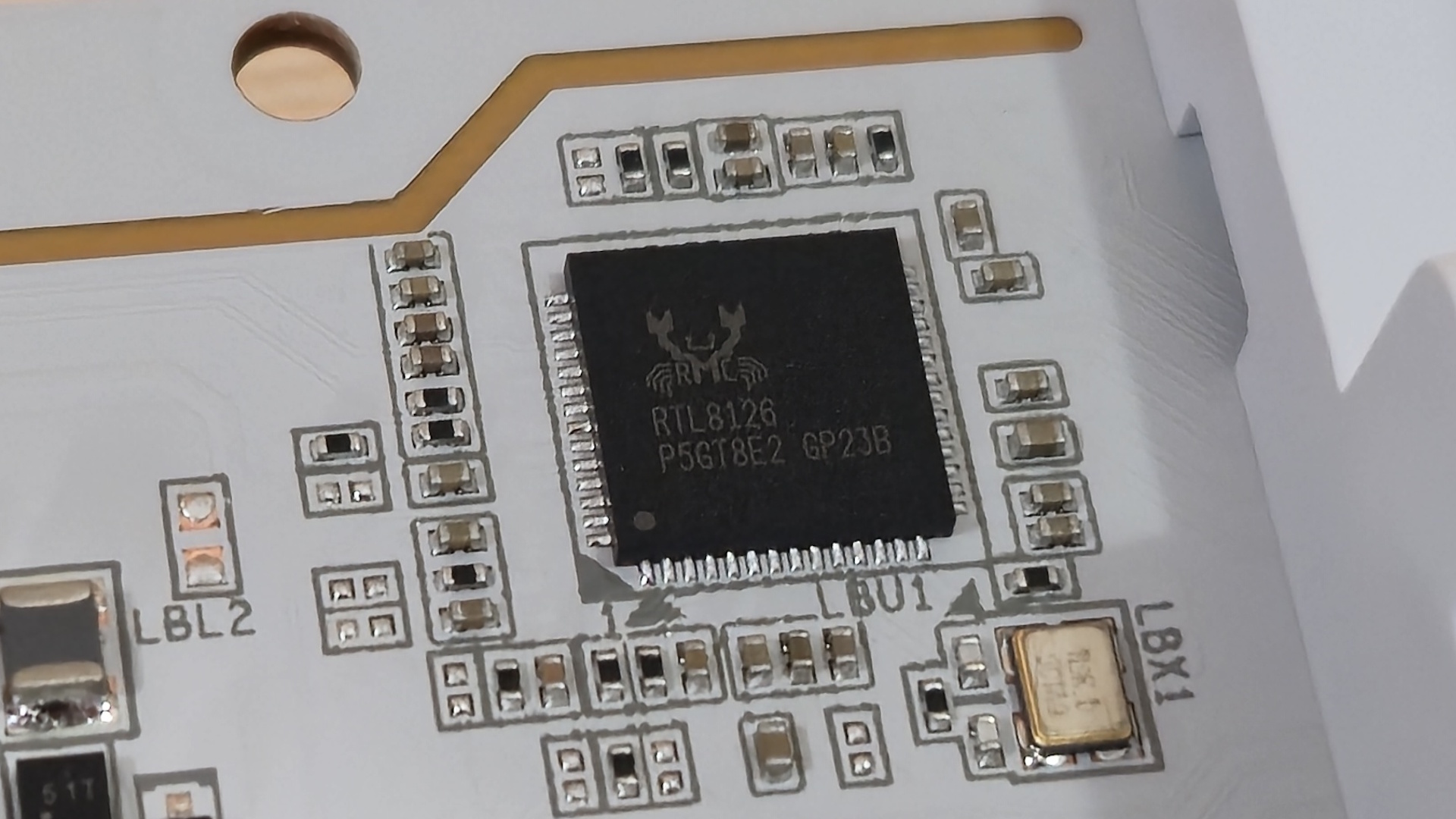

На задней панели Aero X3D Wood расположено множество портов, разъемов и кнопок. Слева находится порт HDMI (v2.1) для использования со встроенной графикой на некоторых процессорах. Рядом с ним расположены четыре кнопки с различными функциями (питание, перезагрузка, очистка CMOS и Q-Flash Plus). Далее — множество портов USB. Три порта Type-C расположены внизу (два по 40 Гбит/с, один по 20 Гбит/с), а восемь портов Type-A (четыре по 10 Гбит/с, выделенные красным, и три по 5 Гбит/с, выделенные синим). Восемь портов Type-A должны быть достаточны для большинства пользователей, особенно если вы уже используете порты Type-C. Над синими портами USB расположены два порта Realtek 5 GbE, а рядом с ними — Wi-Fi 7 на базе Mediatek (5,8 Гбит/с). Наконец, справа находится аудиоразъем с двумя 3,5-мм разъемами (микрофонный вход, линейный выход) и выходом SPDIF.

К компоновке и наличию разъемов претензий нет.

Прошивка, софт и тестовая система

BIOS

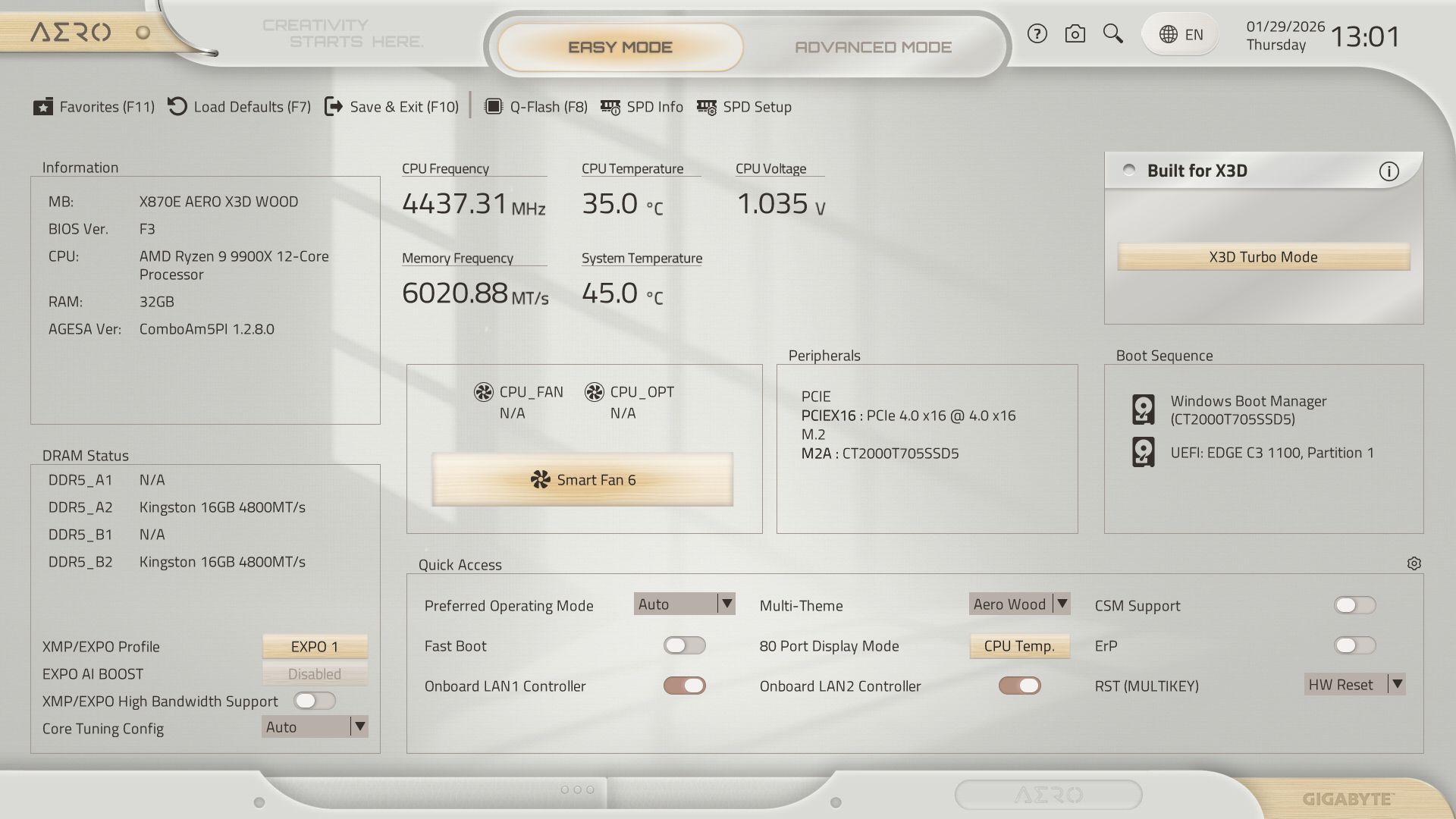

Обновленный BIOS от Gigabyte, получивший название «UC BIOS 2.0», встречает нас упрощенным режимом (EZ Mode). У него логичная структура, и на главном экране сразу видно кучу полезной информации: данные о процессоре, оперативке, скорости вертушек и несколько быстрых переключателей вроде профилей XMP, настройки памяти, поддержки Re-Size BAR, доступа к Smart Fan 6 и прочего. В версии для Aero Wood интерфейс BIOS оформлен в стильной серебристой цветовой гамме с кнопками, стилизованными под дерево.

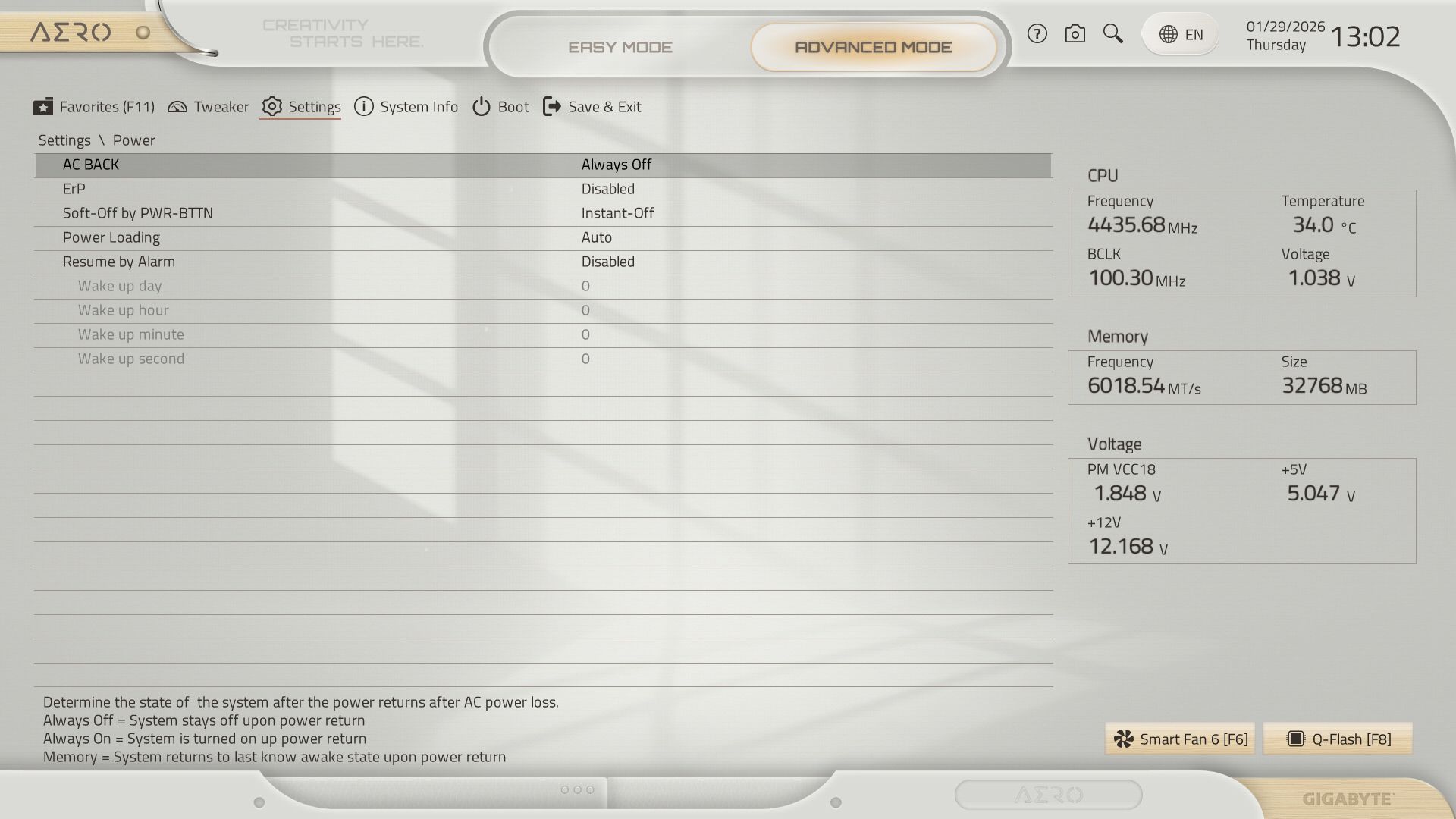

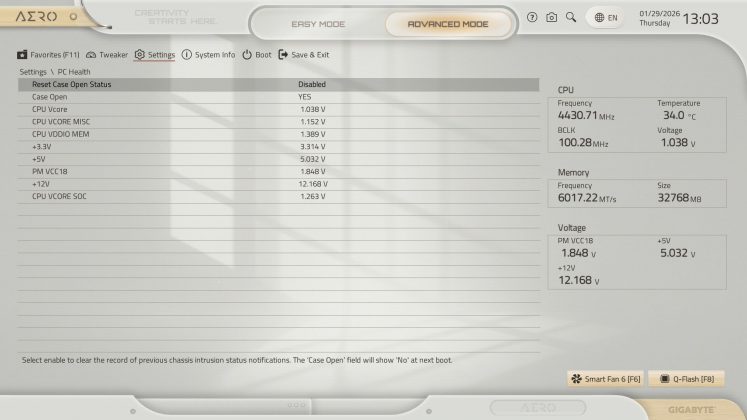

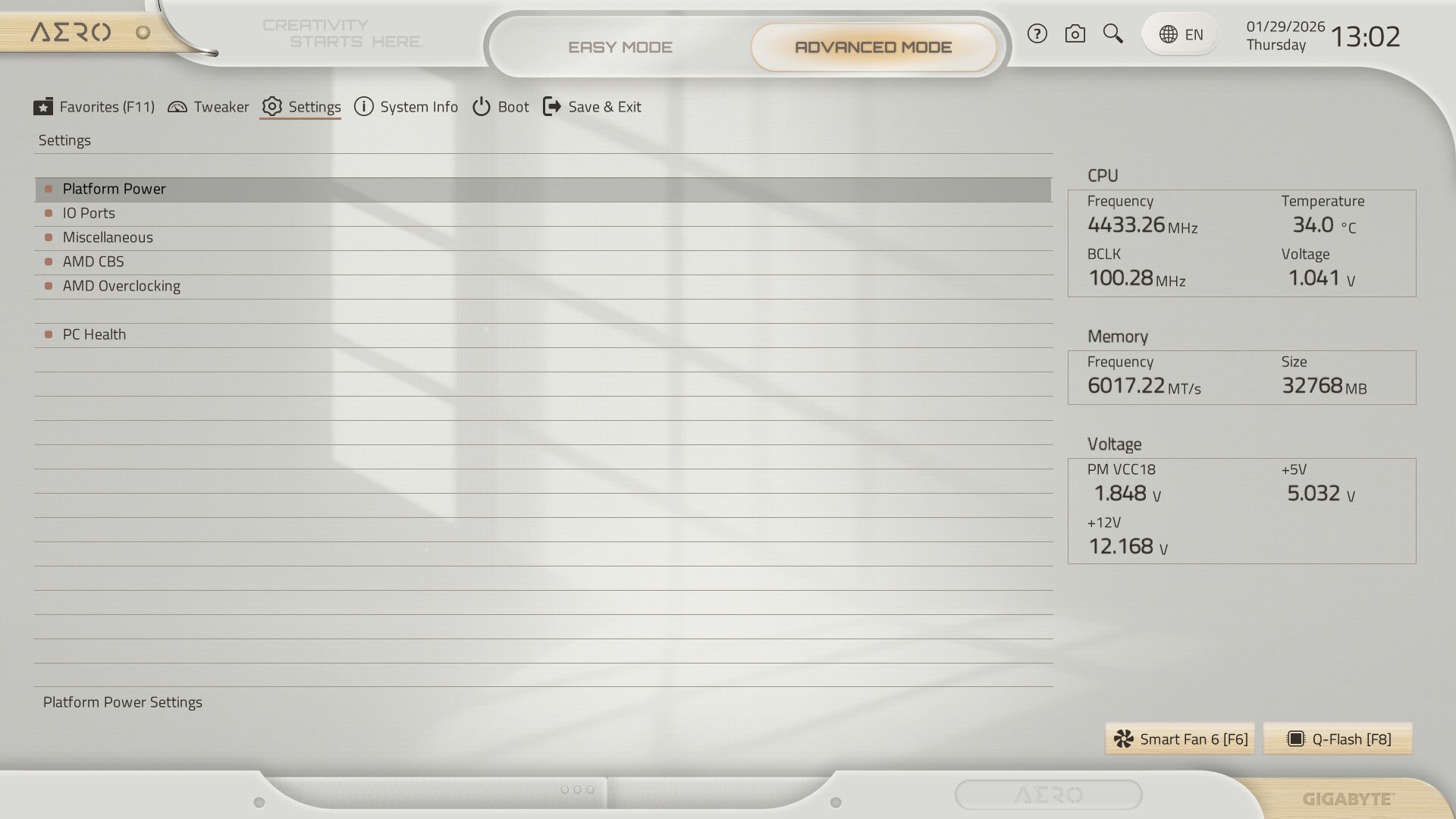

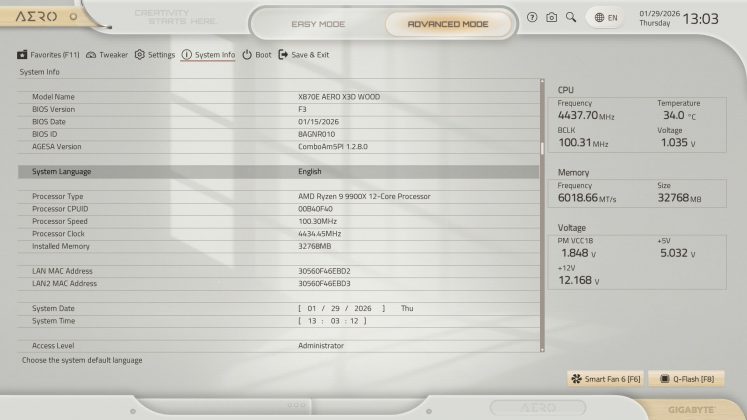

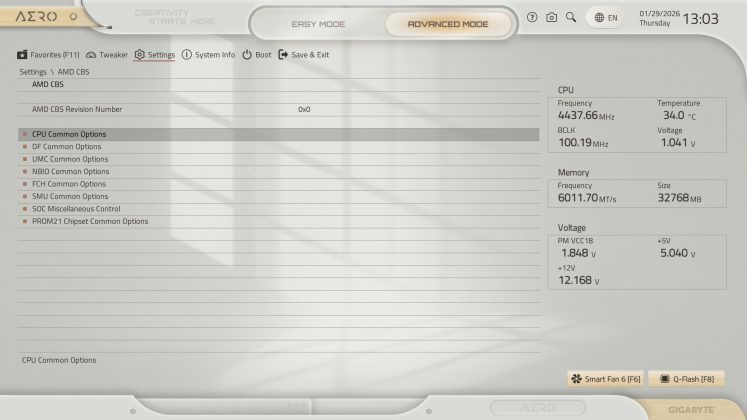

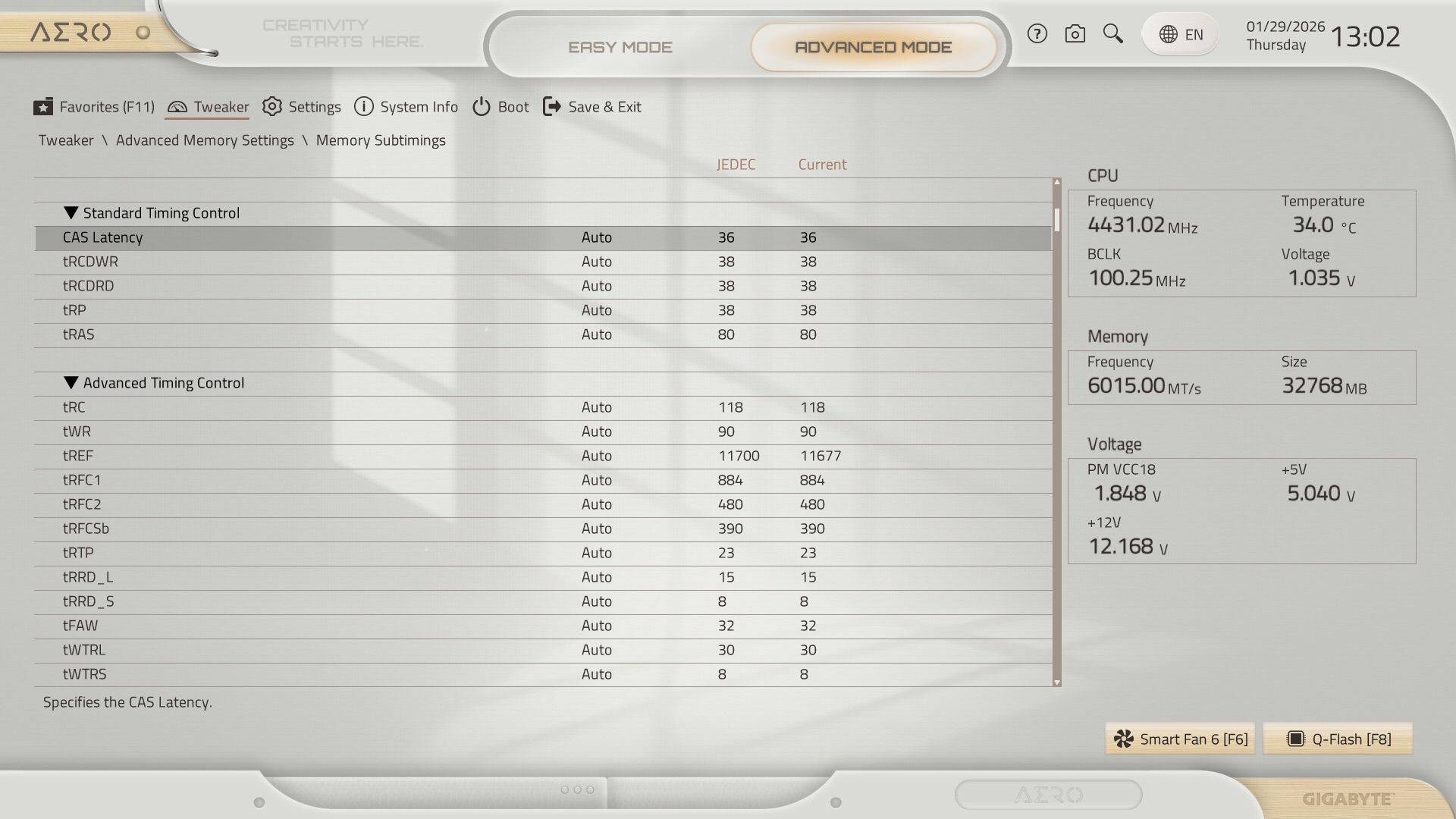

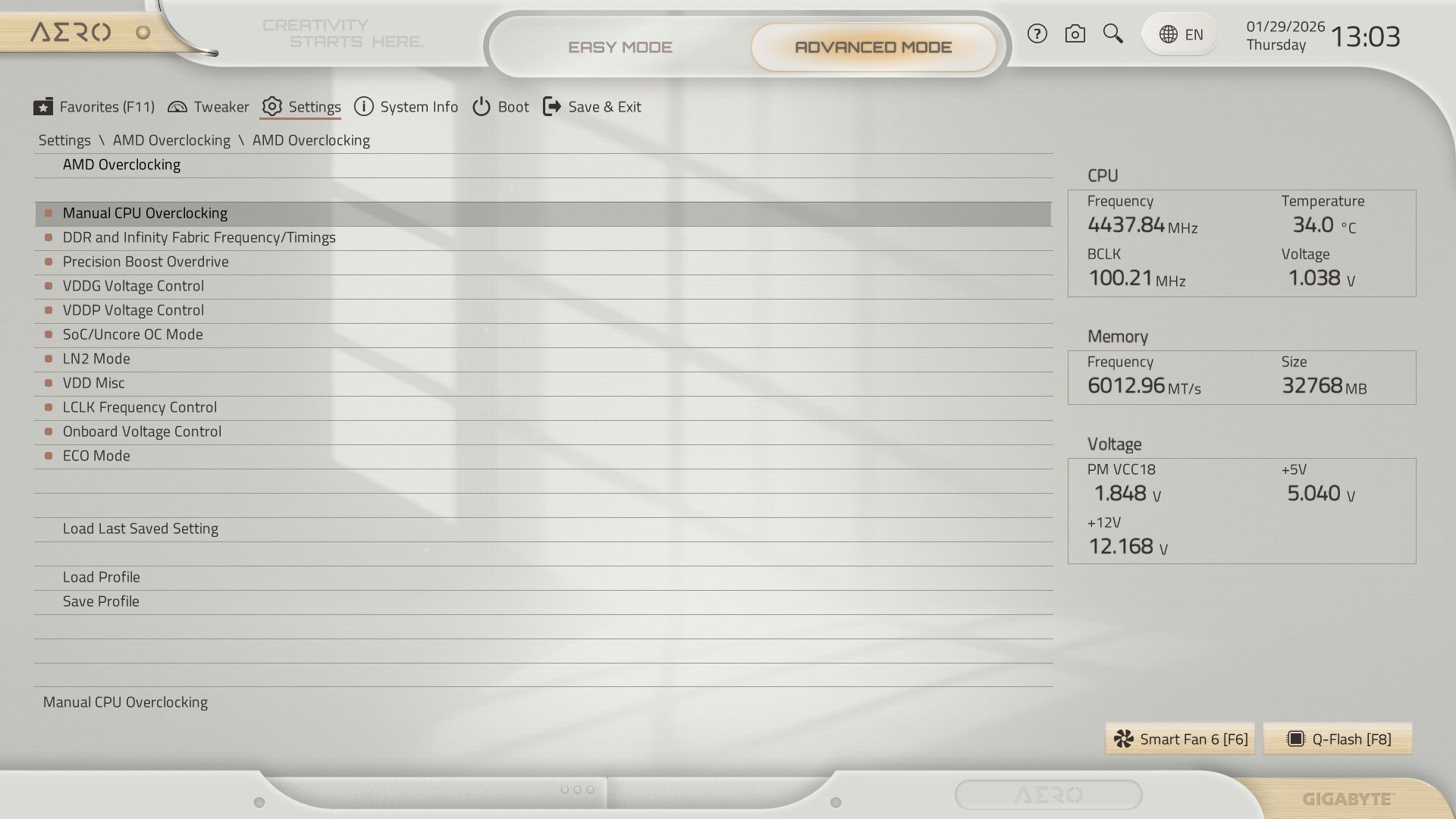

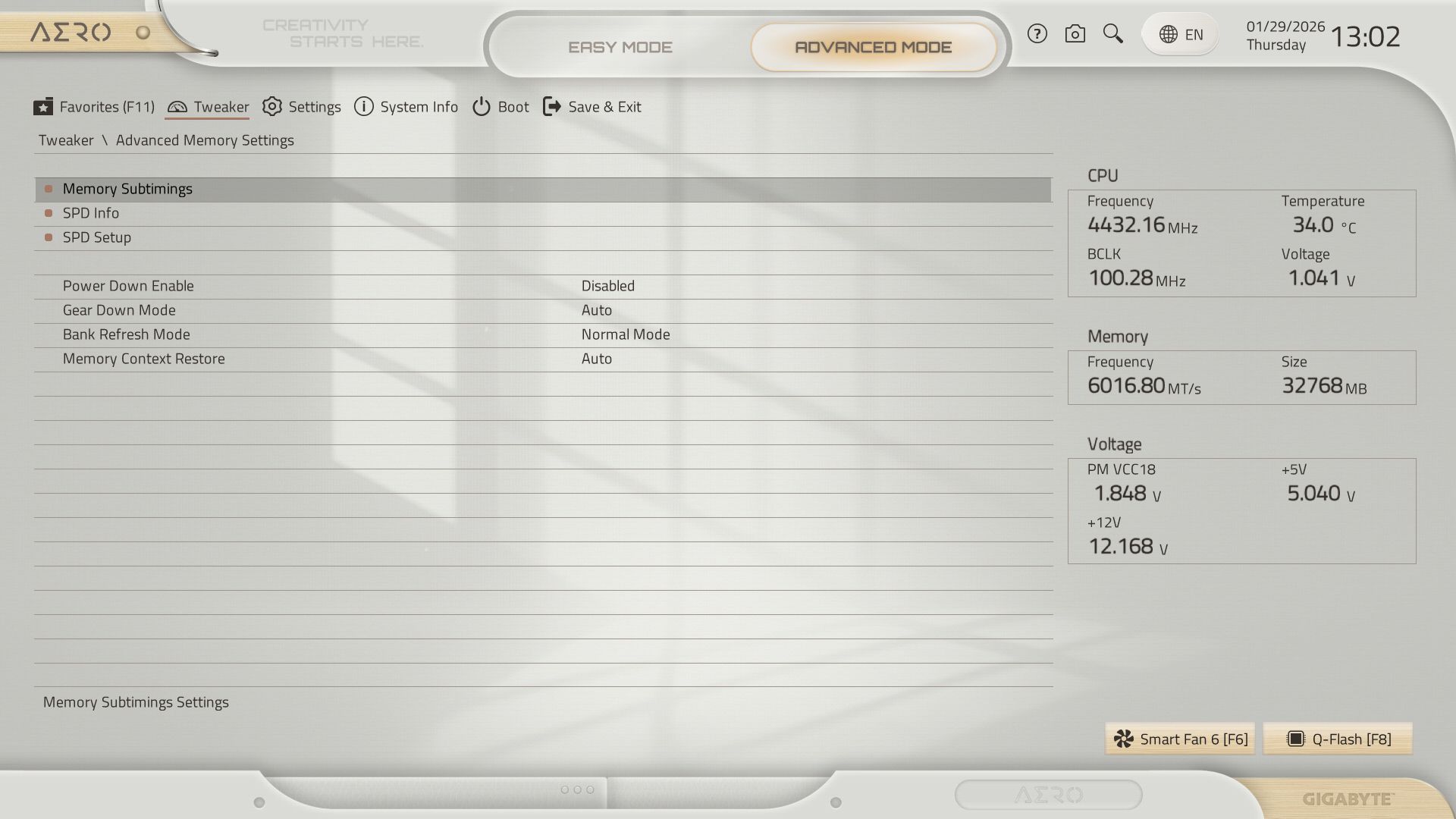

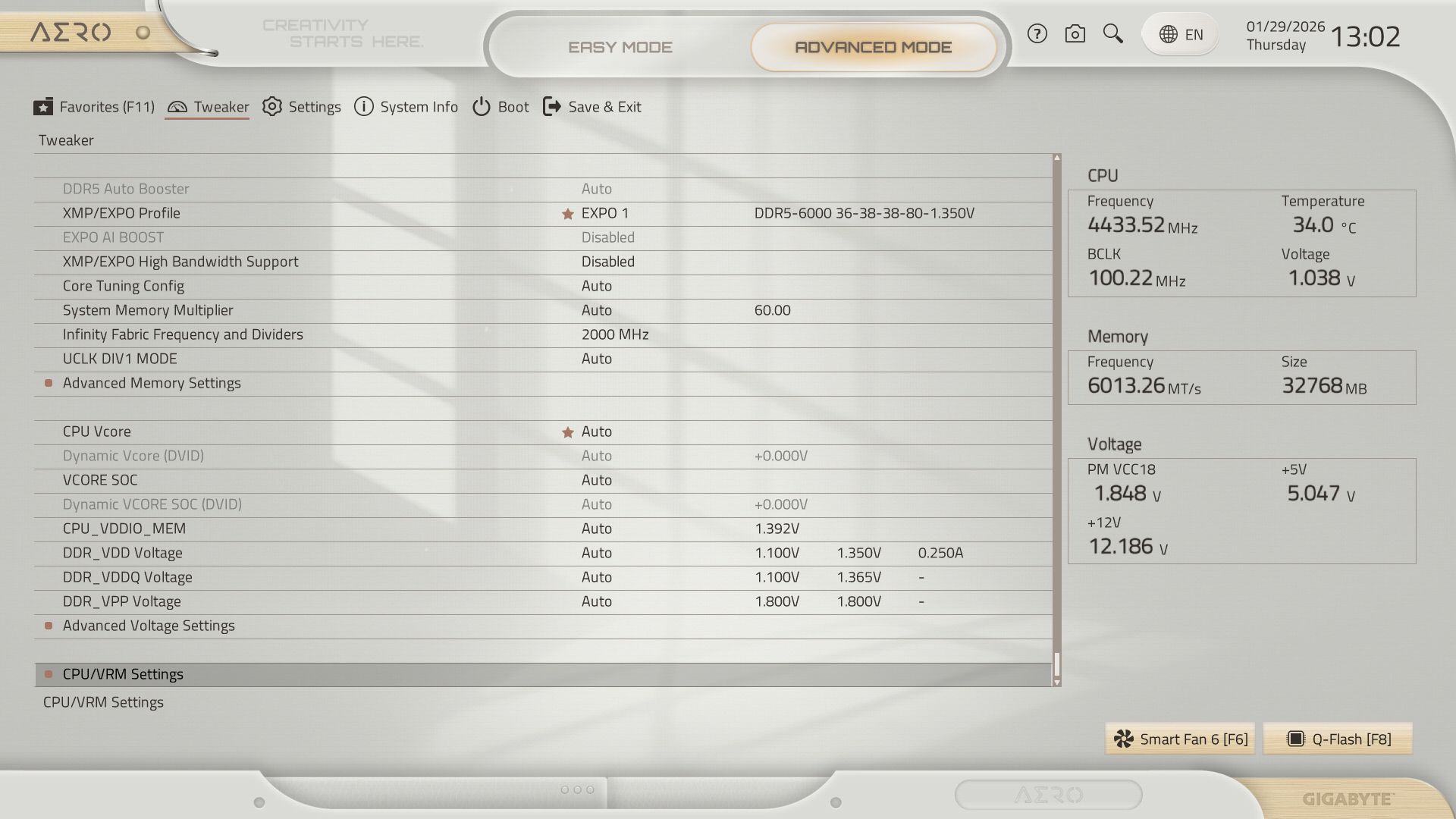

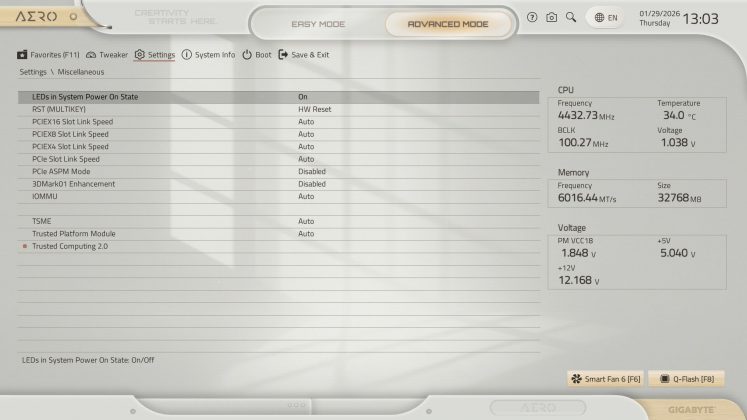

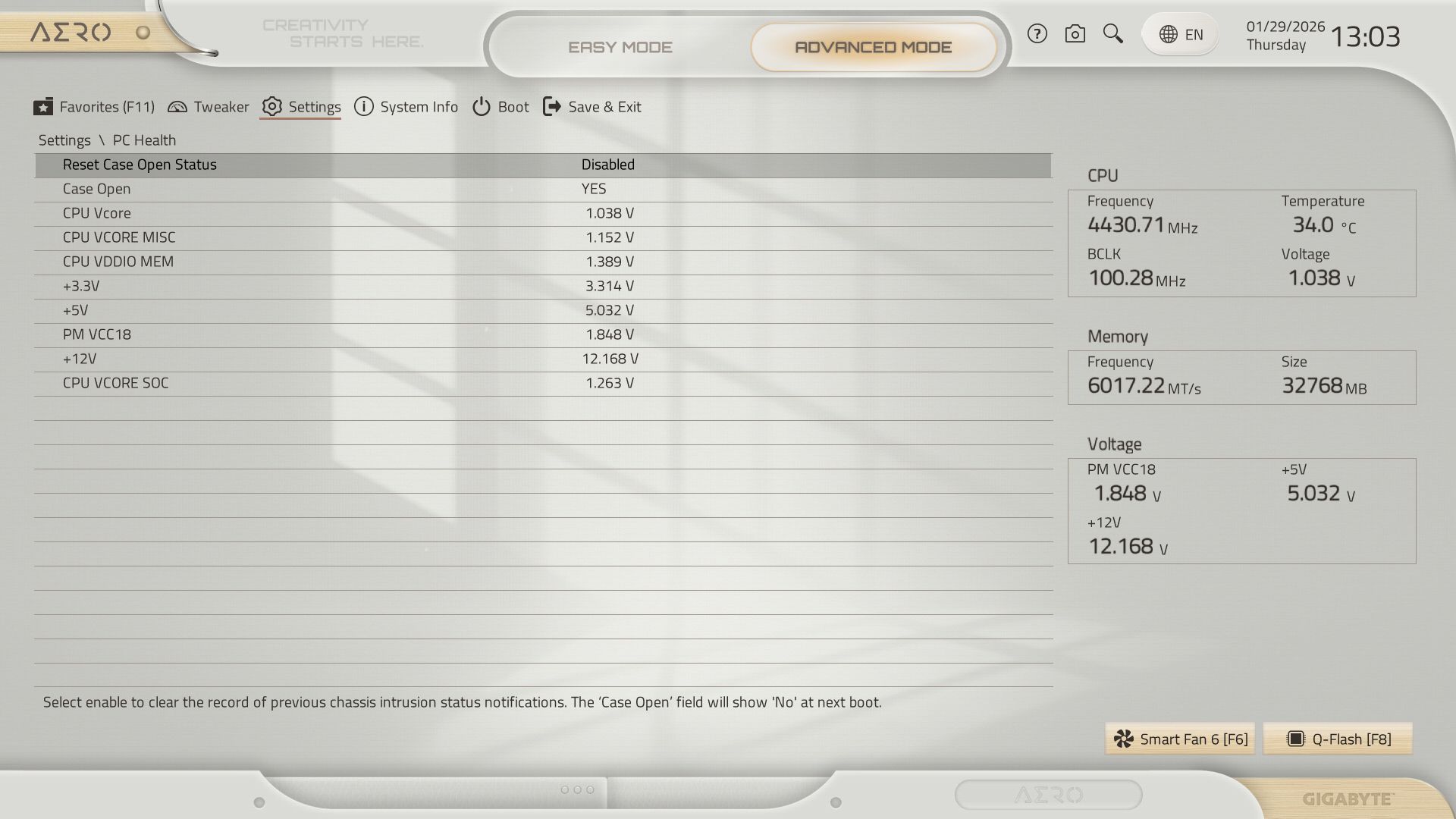

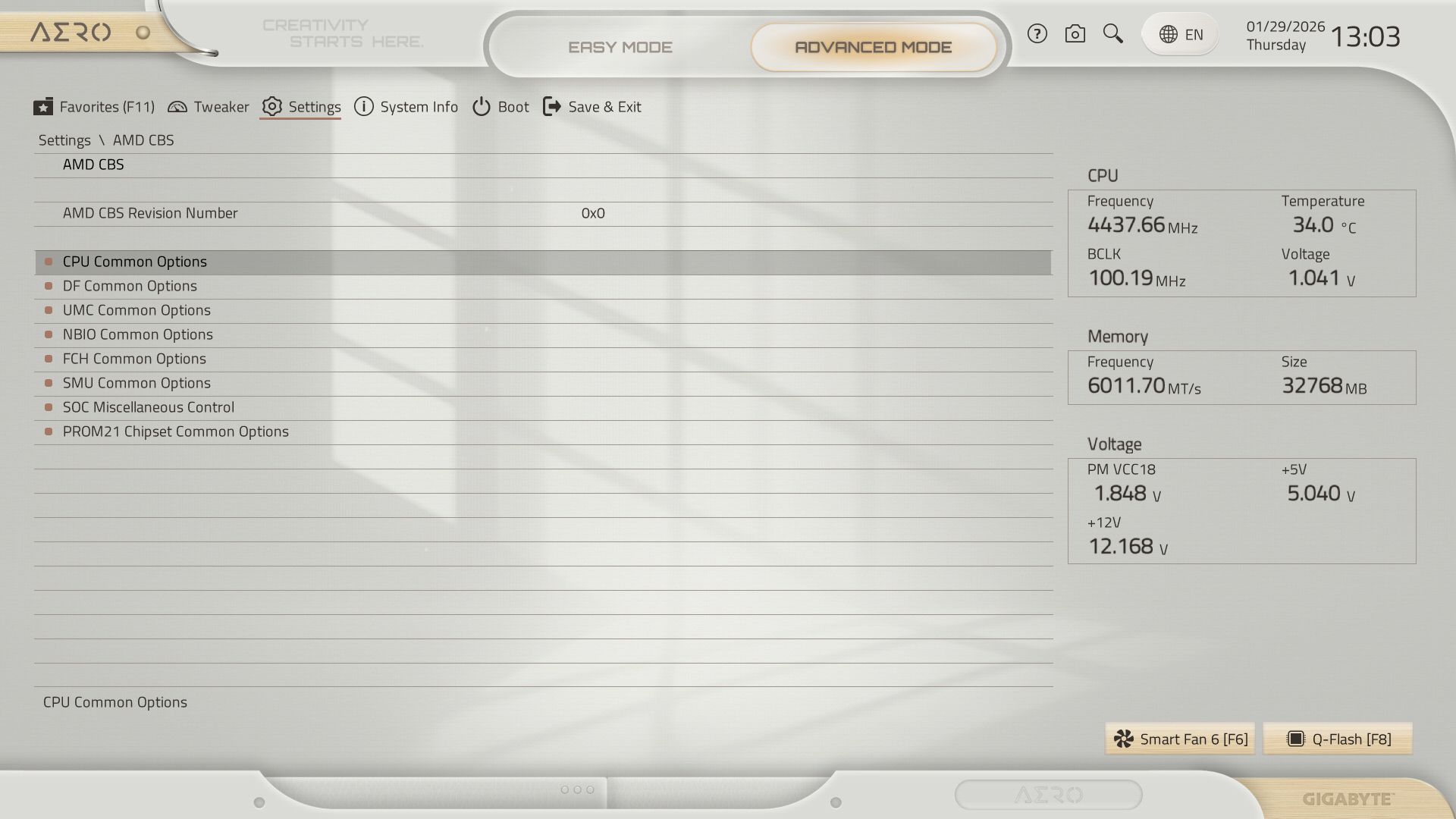

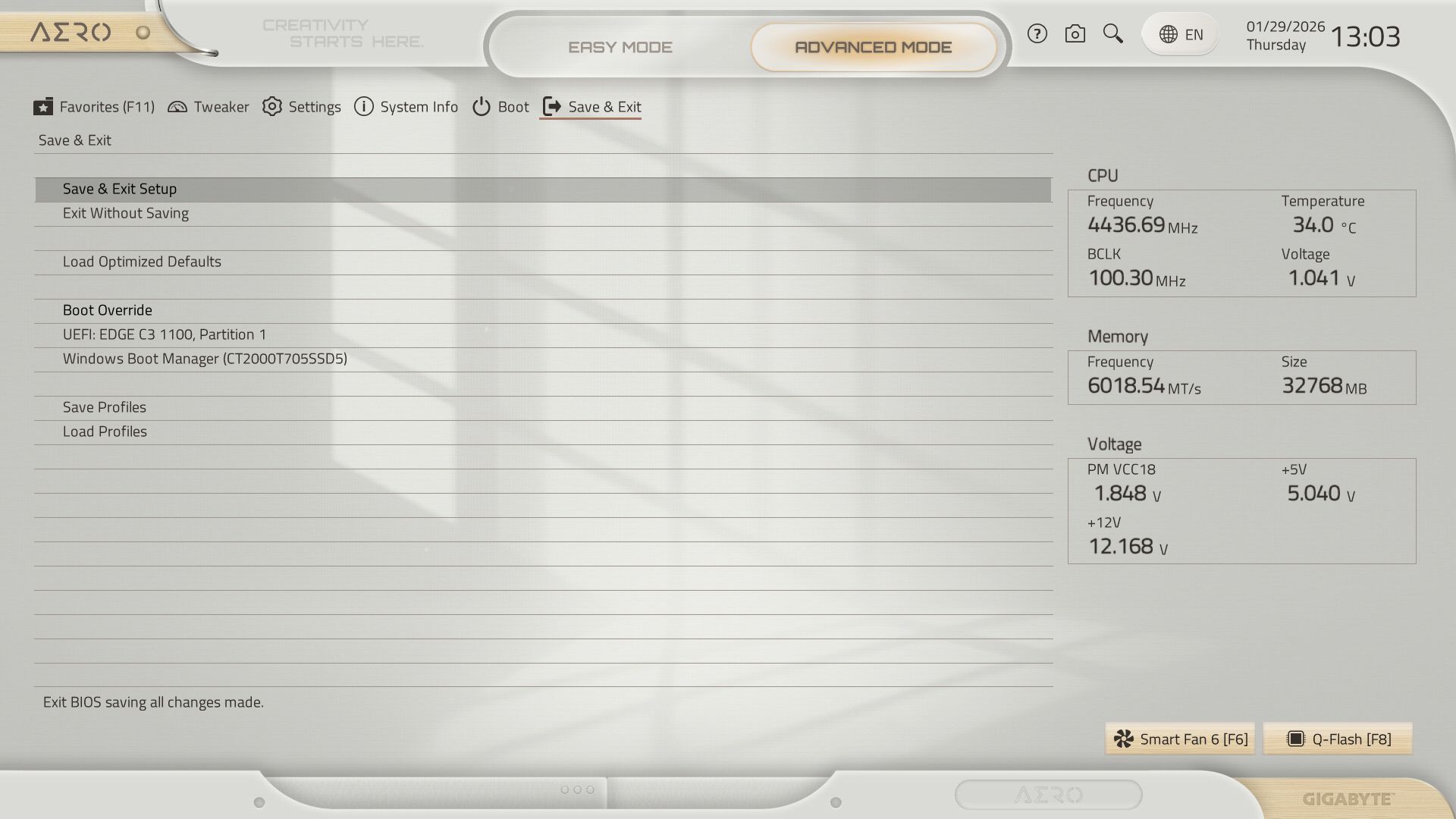

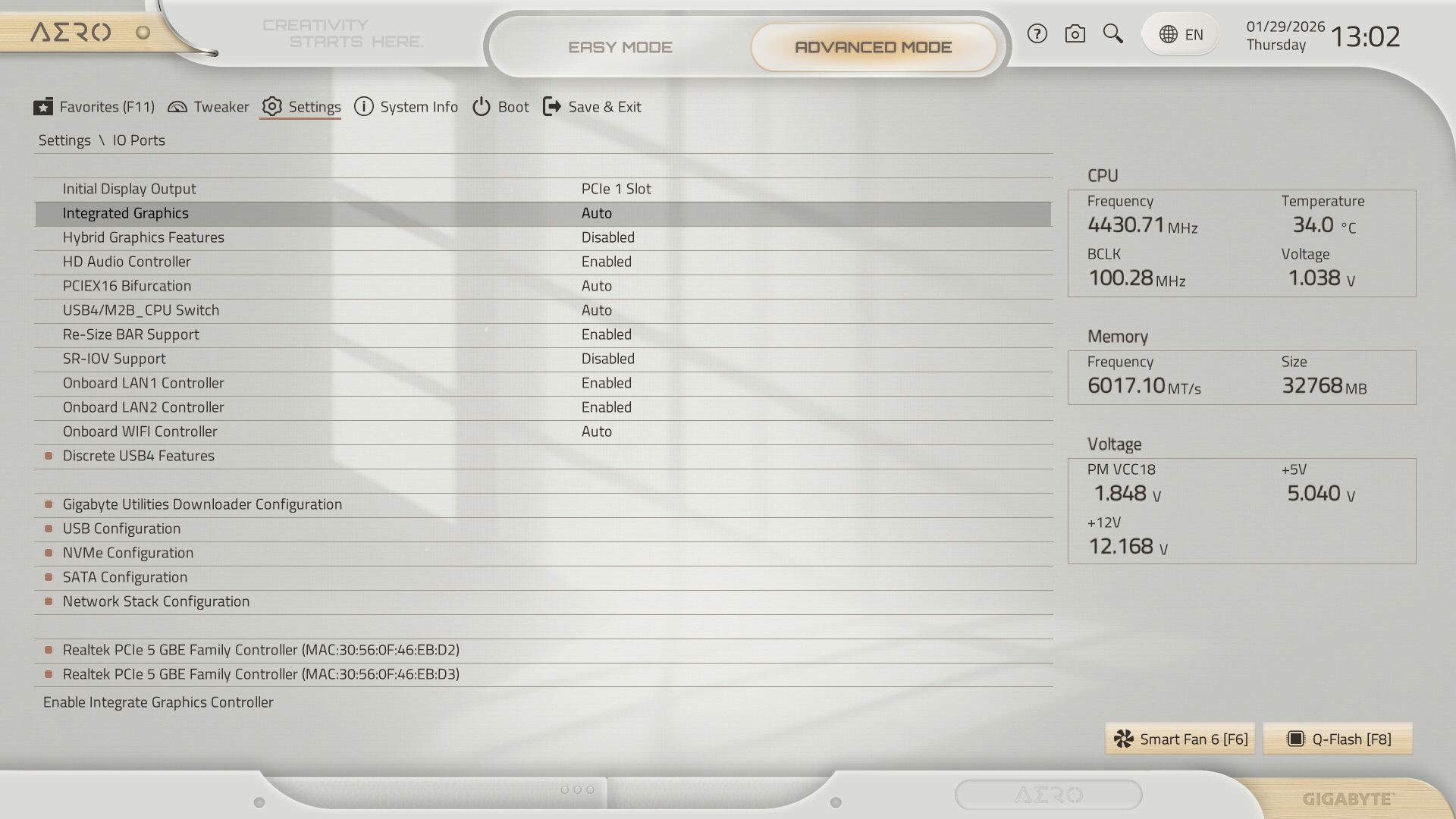

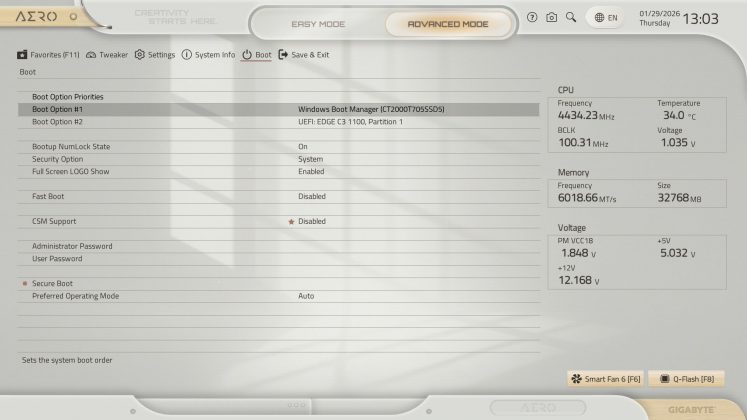

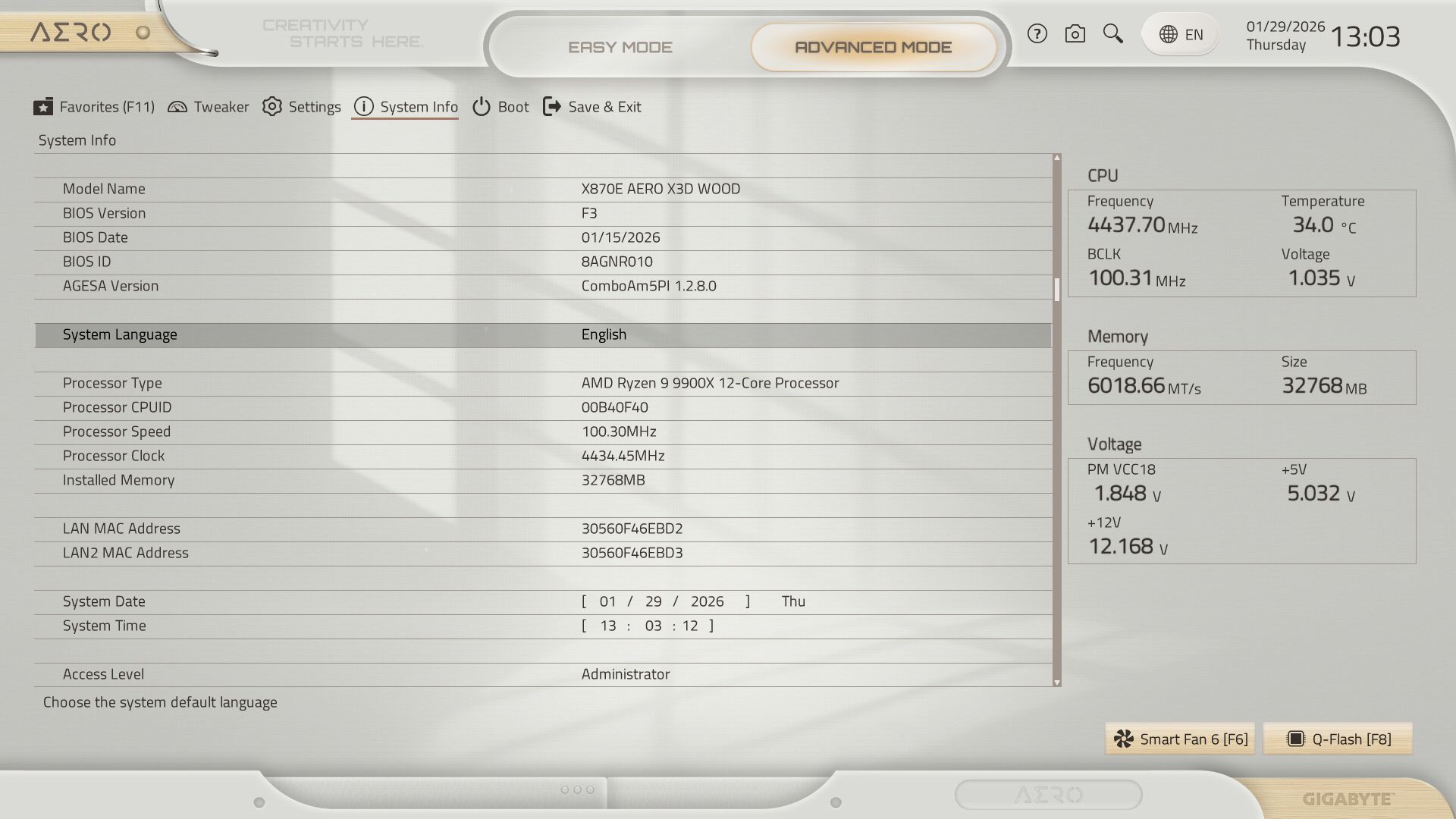

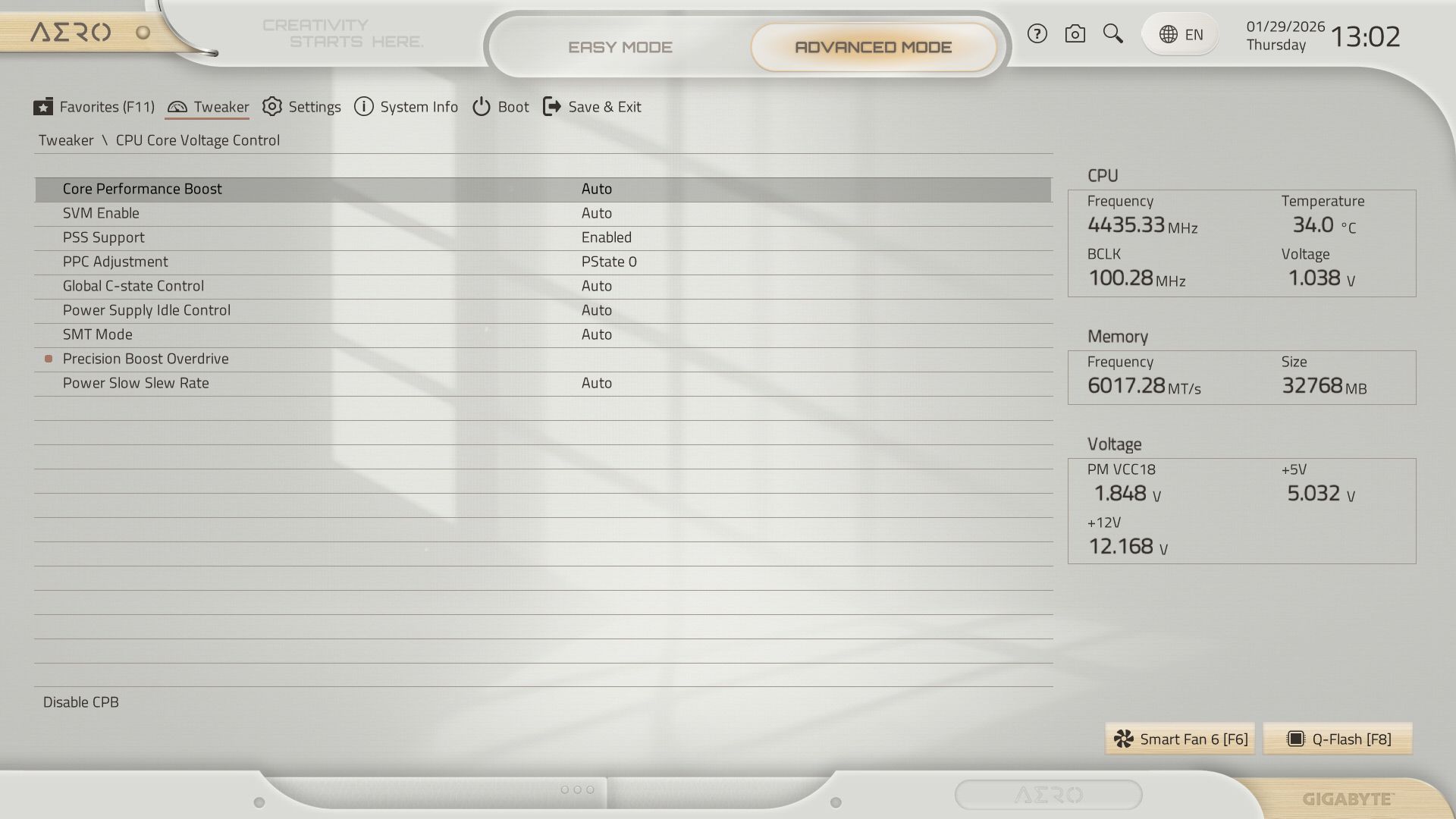

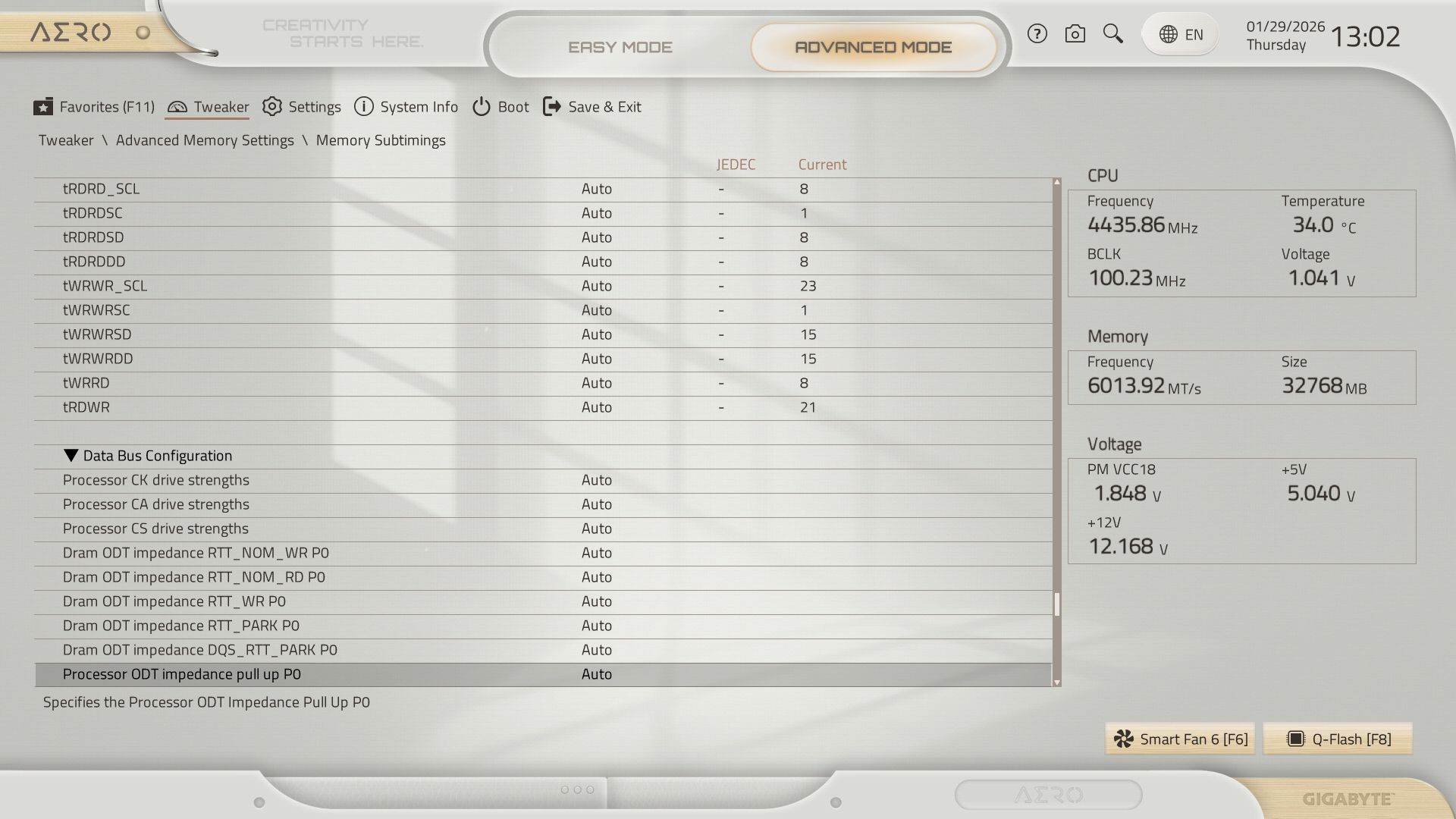

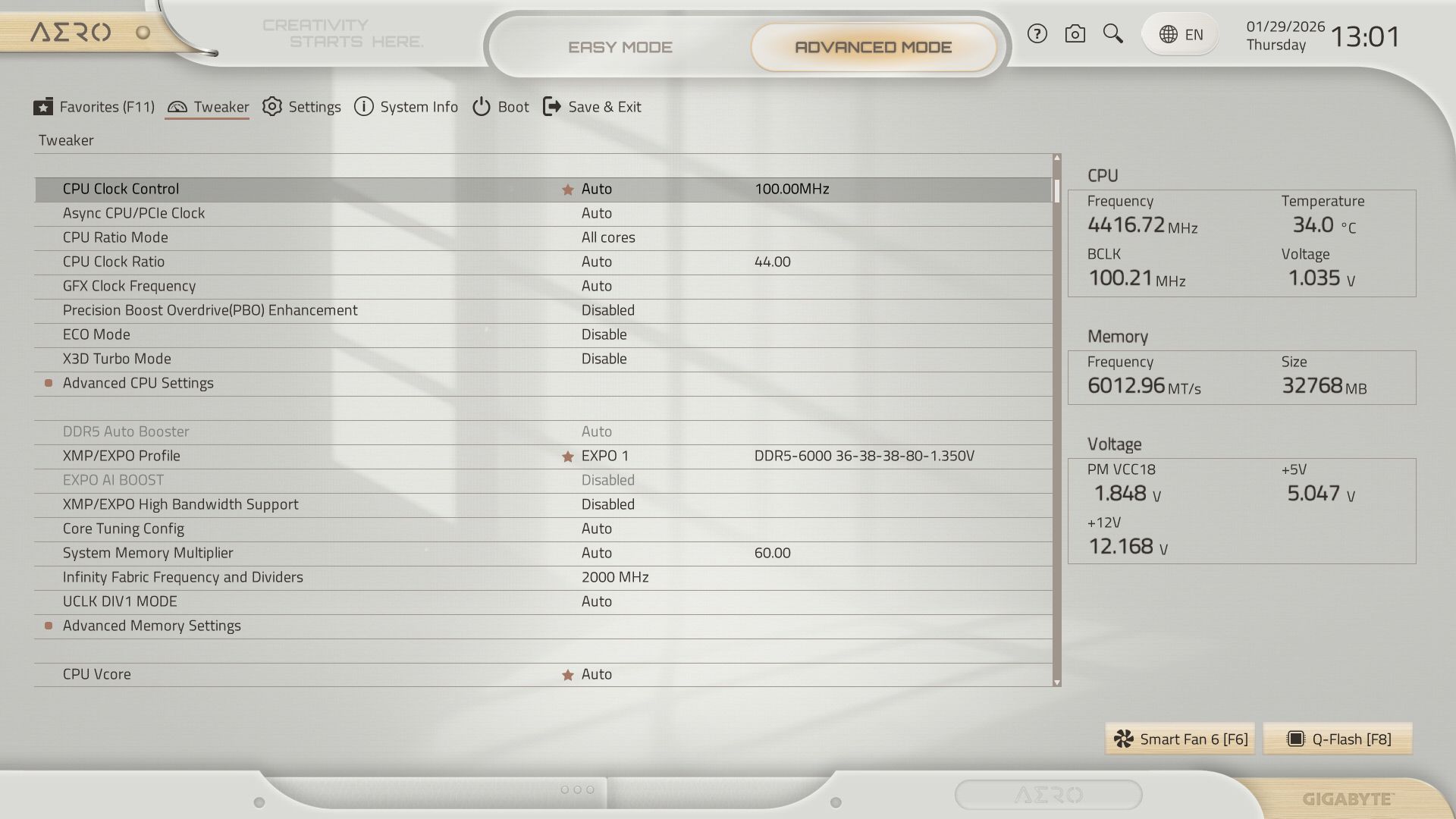

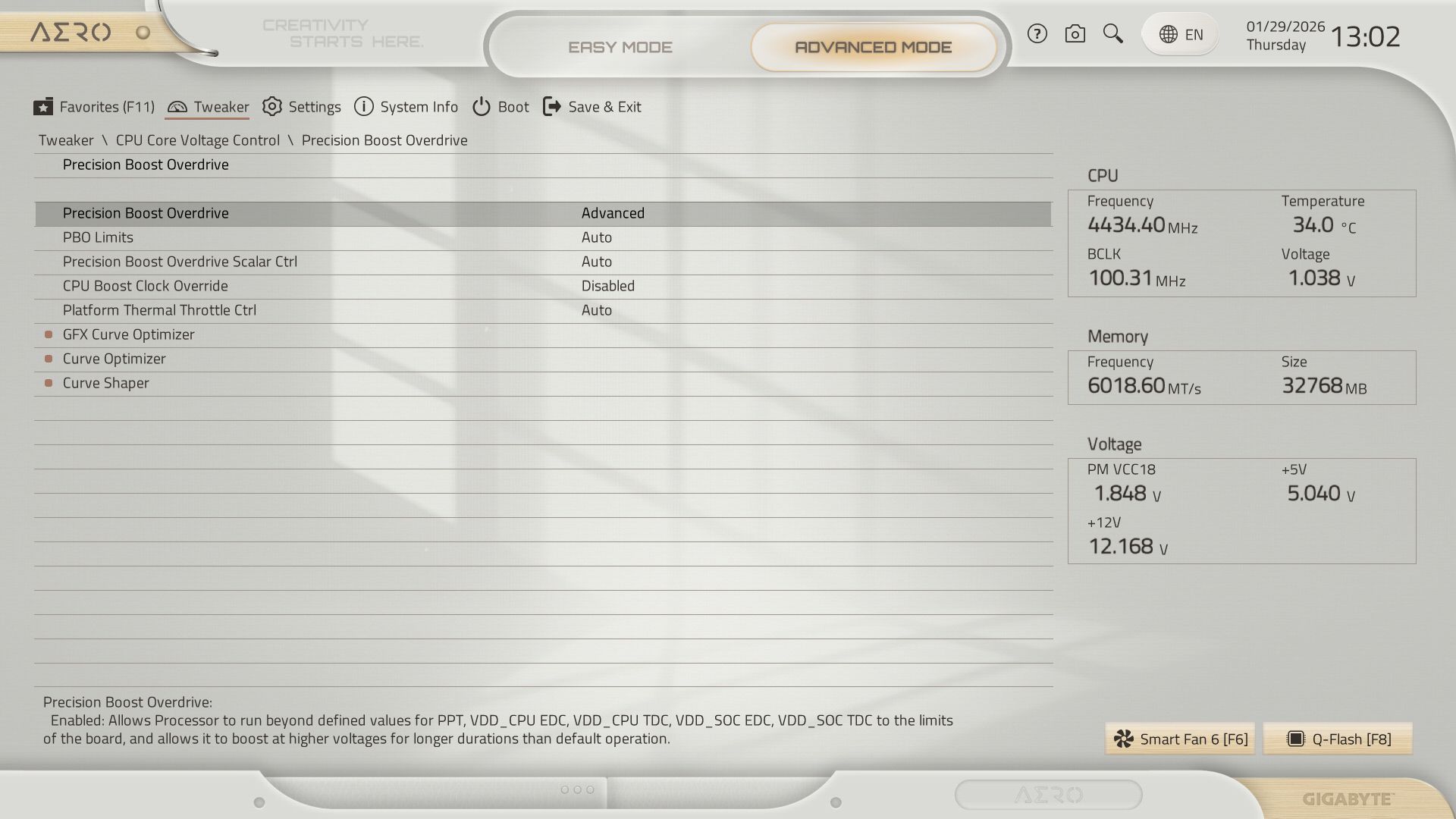

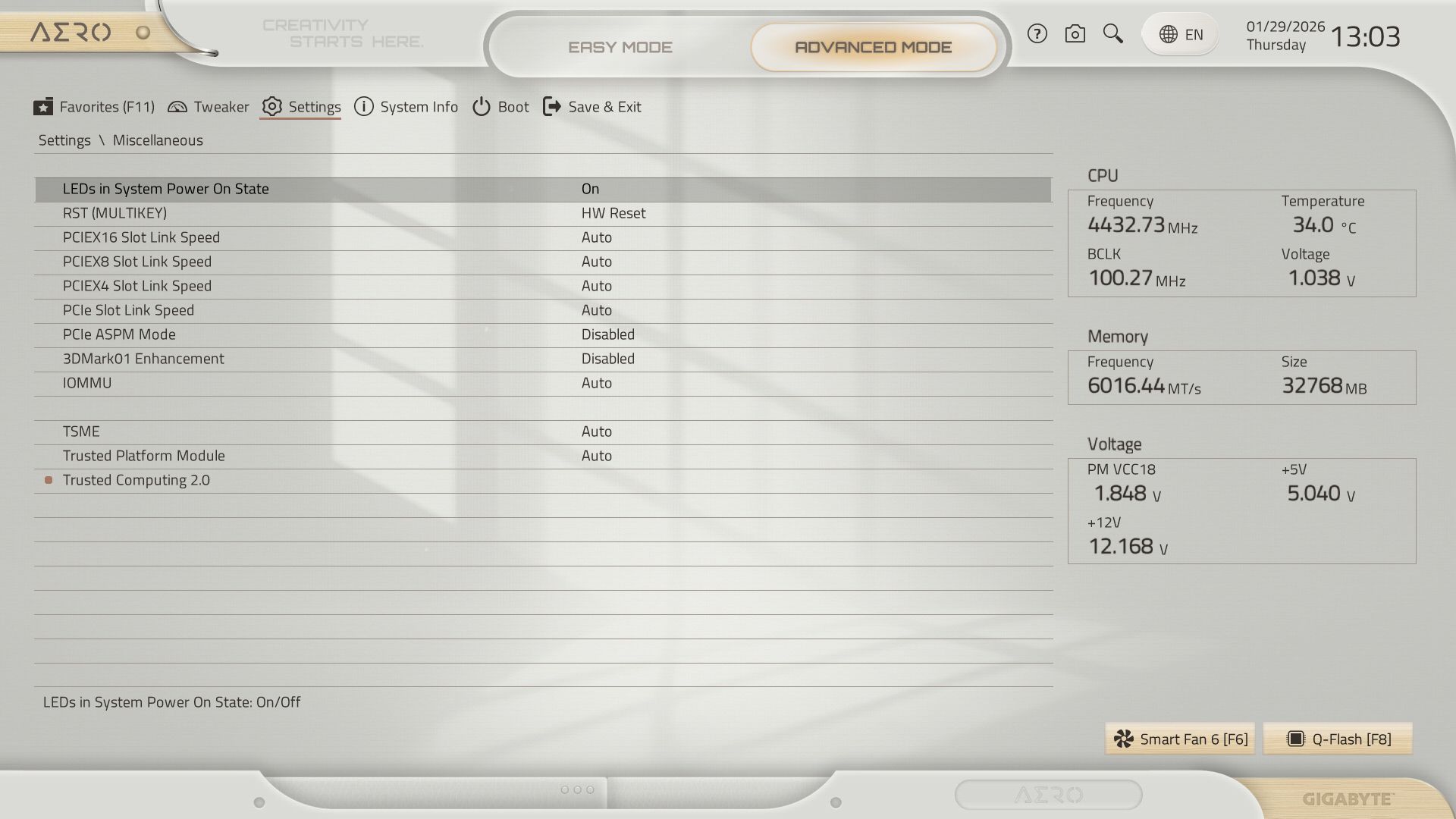

В расширенном режиме (Advanced Mode) все основные разделы по-прежнему находятся сверху, но теперь они выглядят как крупные «кнопки», по которым удобно кликать мышкой. Строка выделения (которая показывает, где вы сейчас находитесь) здесь светло-голубая, так что не потеряетесь. Все нужные и важные настройки всегда под рукой — вам не придется продираться сквозь десятки вложенных меню, чтобы найти самые популярные функции. Особенно если вы не поленитесь и добавите нужные пункты в раздел «Избранное».

И еще одна крутая фишка: новый чип BIOS объемом 64 МБ включает функцию «DriverBIOS». Она заранее подгружает драйвер для Wi-Fi, чтобы вы могли без проблем подключиться к интернету прямо во время первой установки системы. Это просто спасение для пользователей Windows 11 (25H2), которой для установки и входа в аккаунт Microsoft обязательно нужен доступ в сеть.

1 из 19

Программное обеспечение

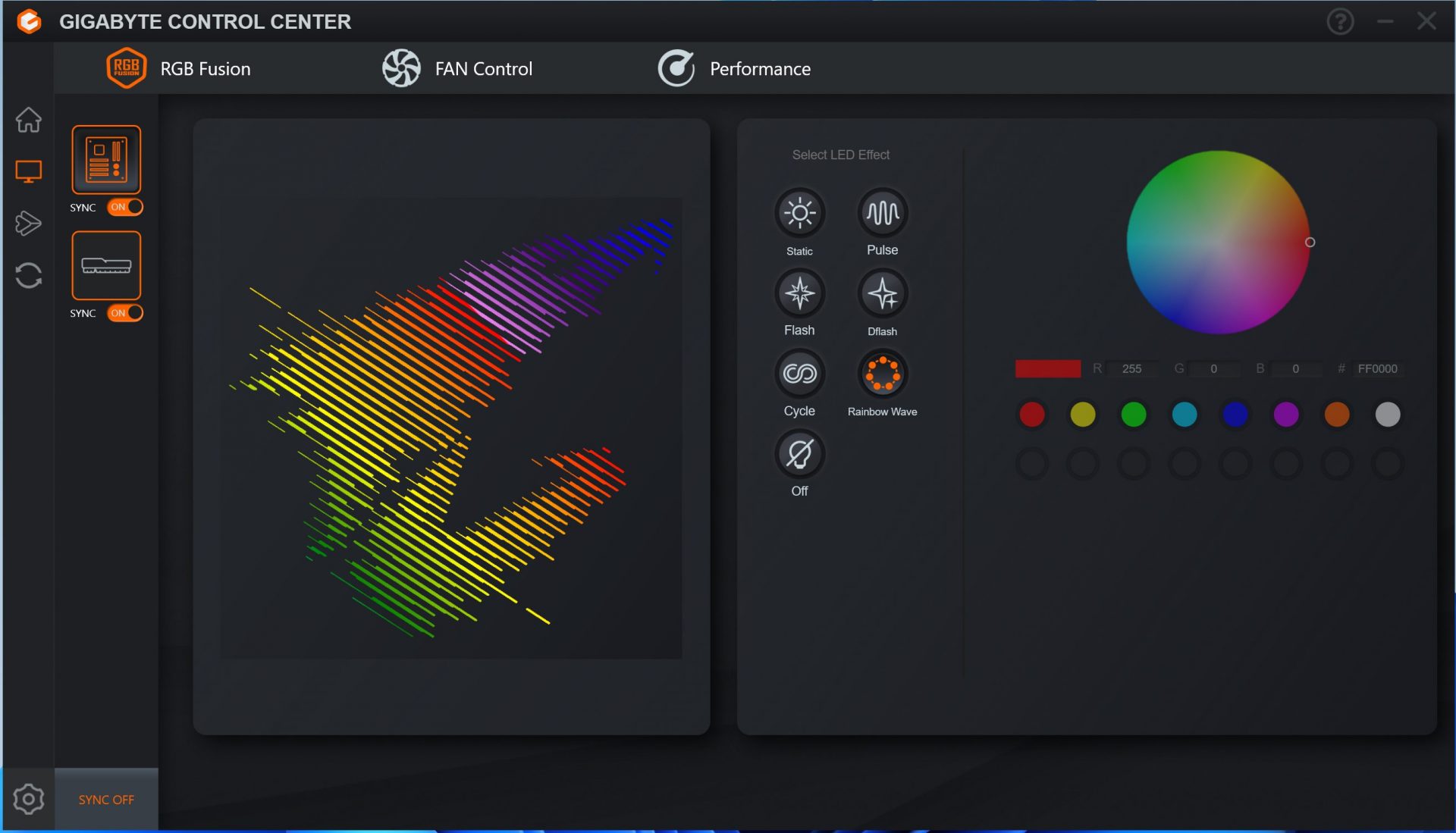

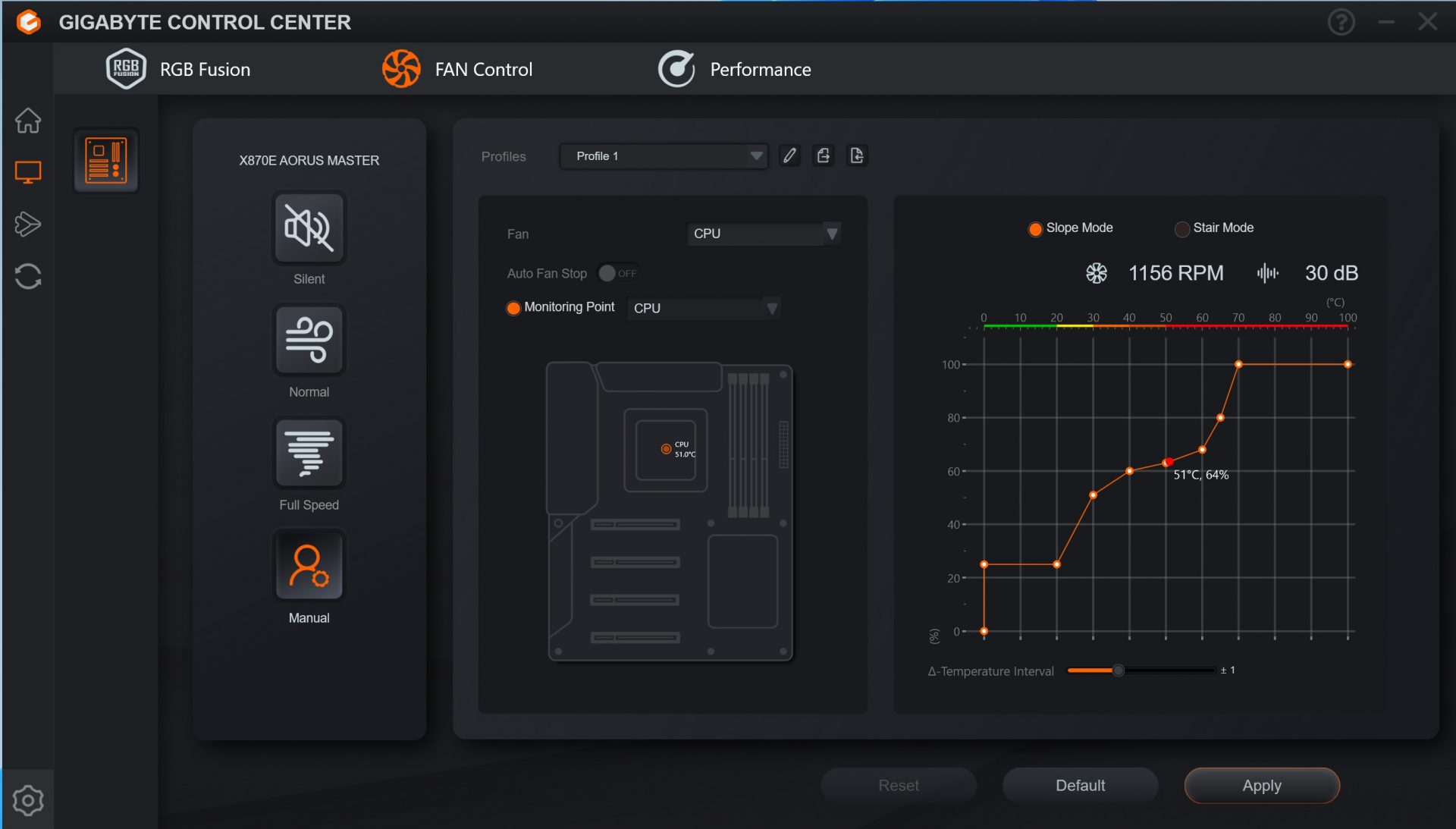

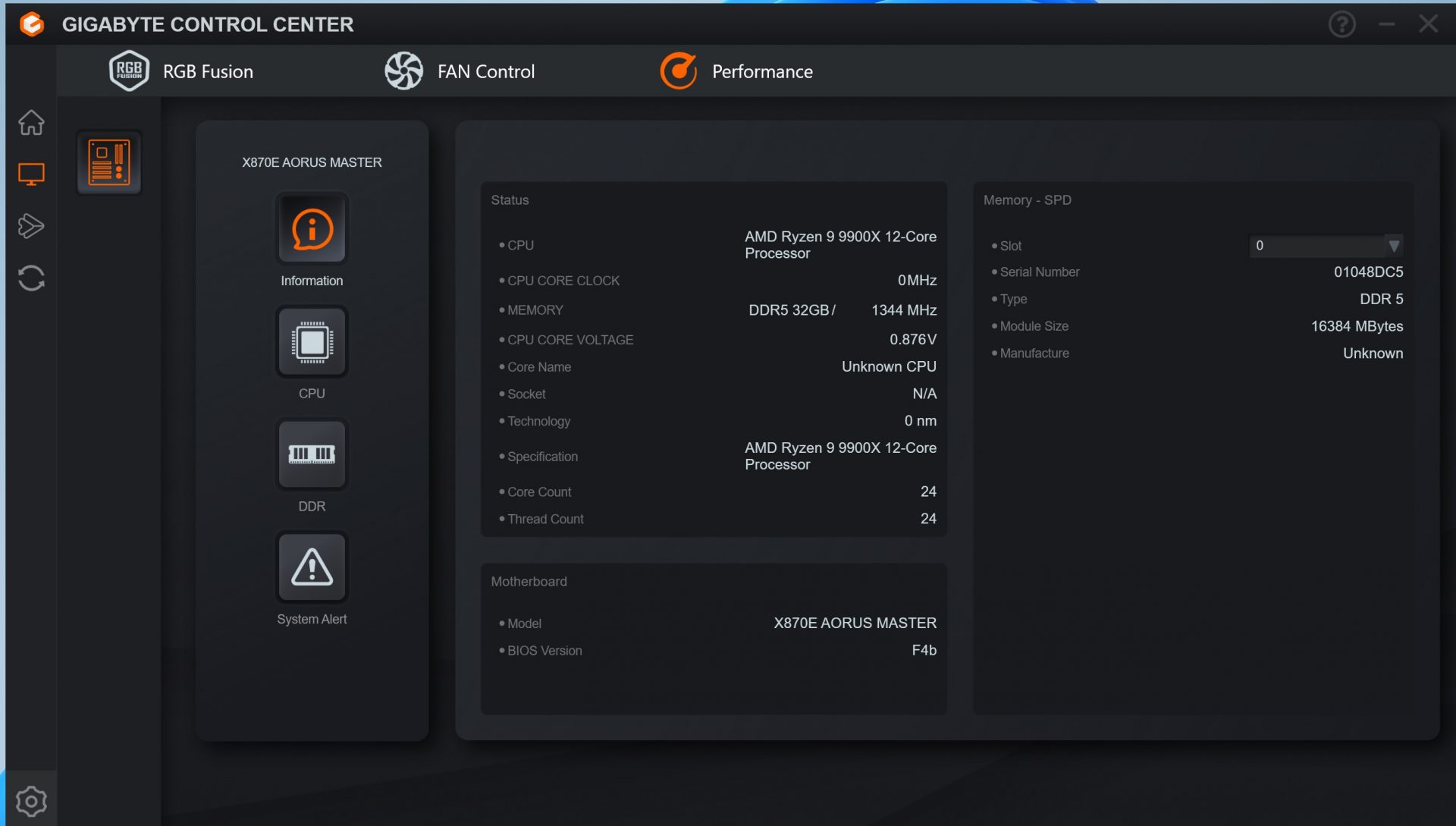

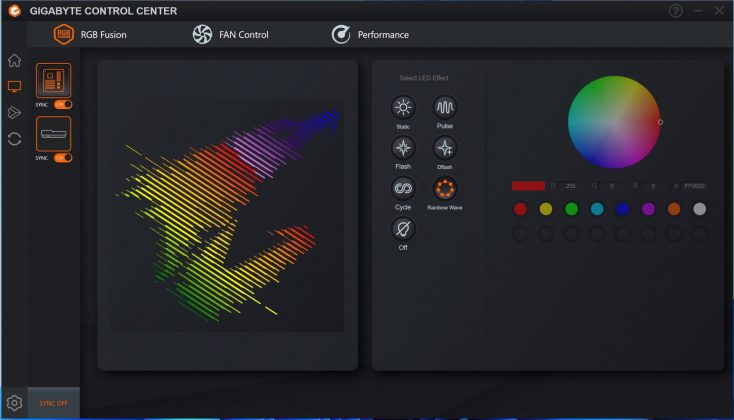

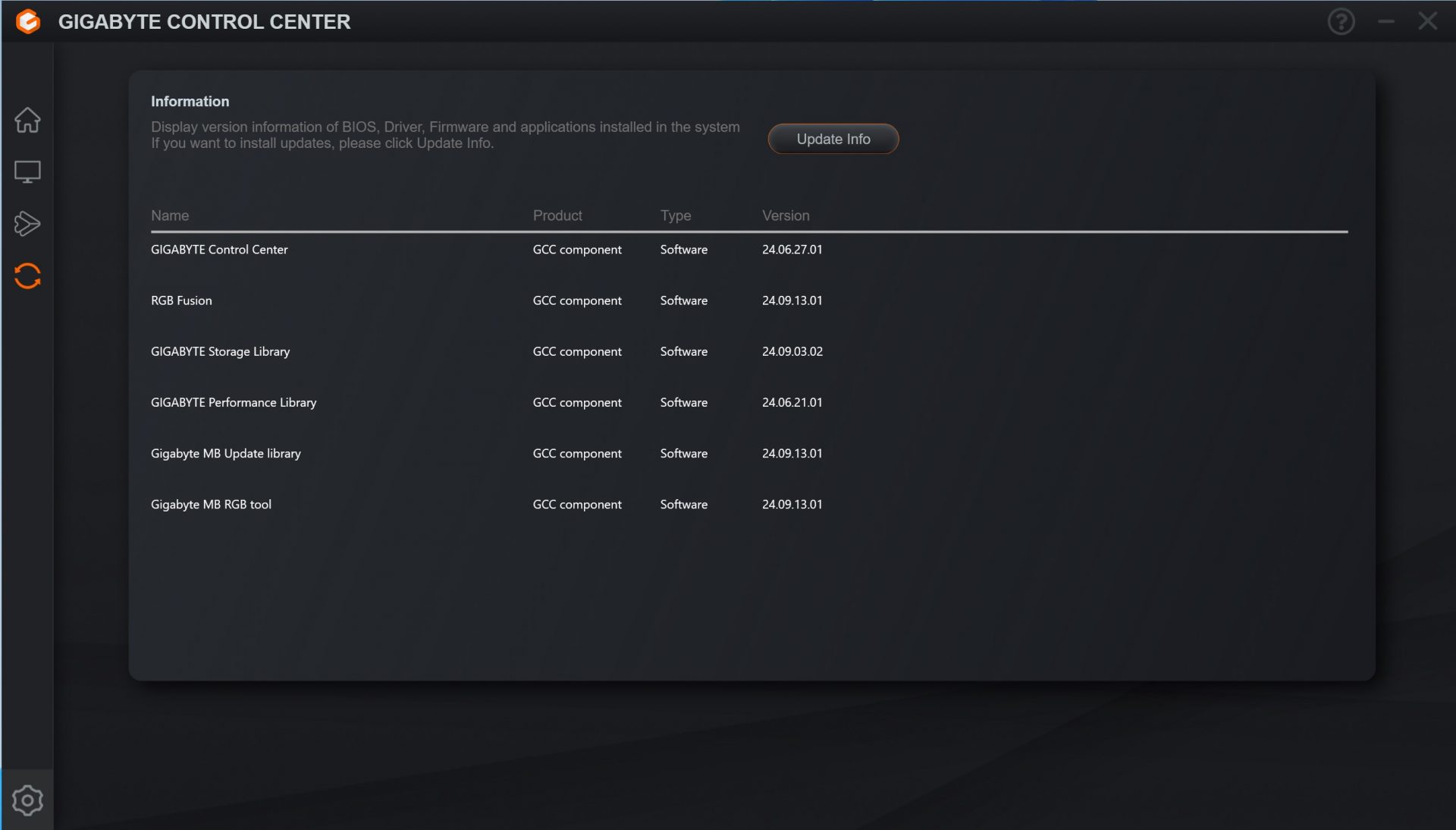

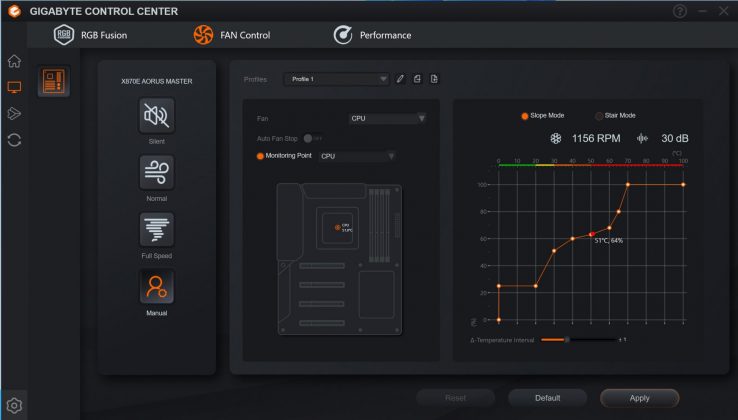

Gigabyte Control Center (GCC) — это универсальный комбайн для управления всем на свете: от RGB-подсветки и вентиляторов до мониторинга железа и разгона. Через него также очень удобно искать, скачивать и ставить свежие драйверы. Приложение простое, не перегруженное и отлично справляется со своими задачами. А еще оно в разы удобнее и стабильнее старого App Center. Мой респект разработчикам за такой широкий функционал в одном месте.

1 из 4

Тестовая система / Сравнение

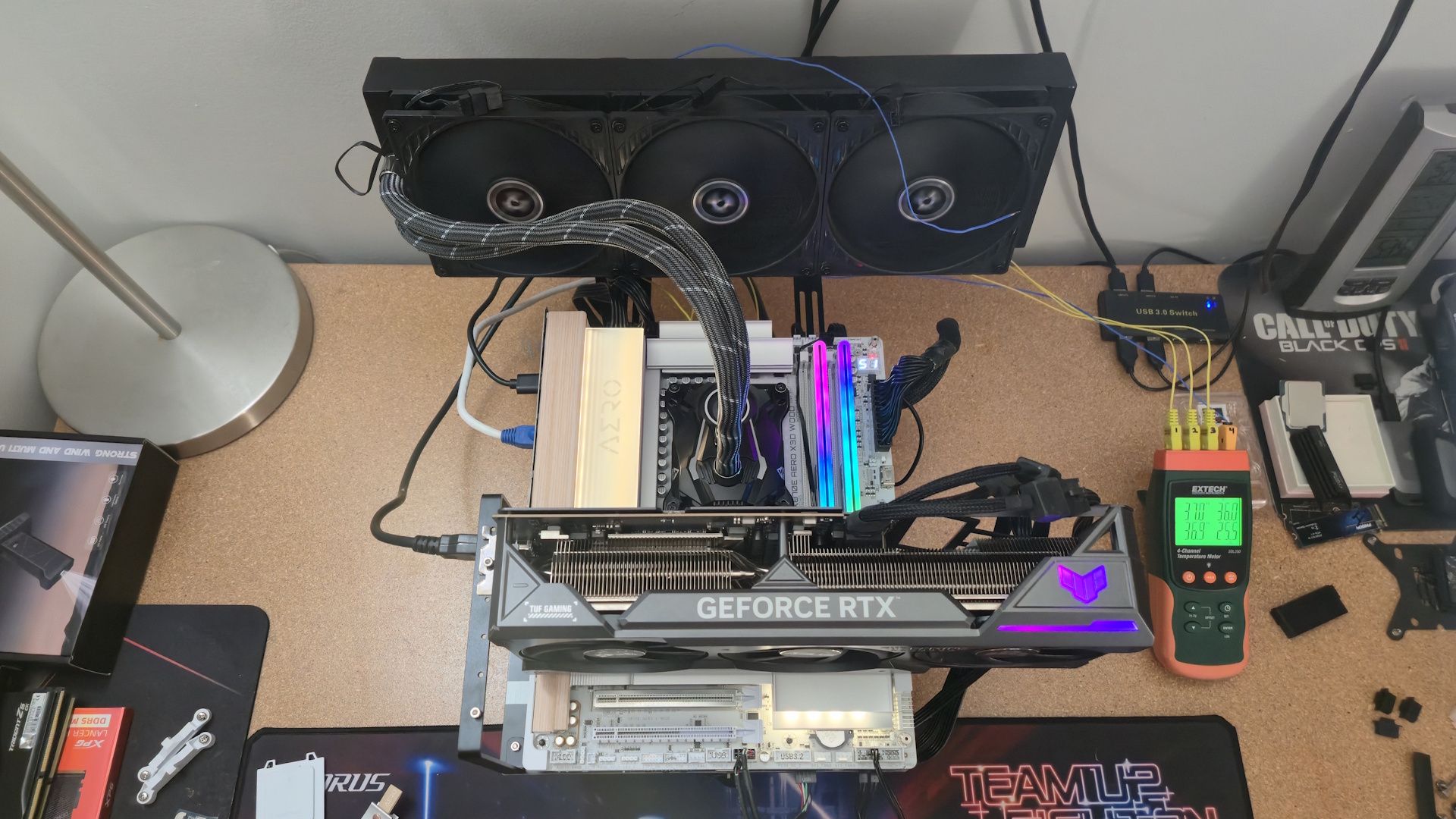

Мы обновили наш тестовый стенд до 64-битной Windows 11 (23H2) со всеми свежими апдейтами на конец сентября 2024 года (включая патч для оптимизации предсказания ветвлений у процессоров AMD). По железу мы тоже провели апгрейд: заменили оперативку (чтобы сравнять условия с нашим Intel-стендом), систему охлаждения, накопители и видеокарту. Если не указано иное, мы всегда прошиваем последнюю публичную версию BIOS (без бета-версий). Вот список нашего железа:

Компоненты тестовой системы

• Процессор: AMD Ryzen 9 9900X
• Охлаждение: Arctic Liquid Freezer II 420
• Накопитель: Crucial 2TB T705 M.2 PCIe 5.0 NVMe SSD
• Оперативная память: Kingston Fury Beast DDR5-6000 CL36, Teamgroup T-Force Delta DDR5-7200 CL34, Klevv Cras XR5 RGB DDR5-8000
• Видеокарта: Asus TUF RTX 4080 16G
• Блок питания: EVGA Supernova 850W P6
• ОС: Windows 11 64-bit (24H2)
• Драйвер видеокарты: NVIDIA 561.09

Настройки бенчмарков

Результаты бенчмарков

Наши стандартные тесты производительности и энергопотребления мы проводим на заводских частотах процессора (с учетом всех технологий Boost/Turbo) и со всеми включенными функциями энергосбережения. В BIOS мы загружаем оптимизированные настройки по умолчанию и активируем профиль XMP для оперативной памяти. Для этого базового тестирования схема электропитания Windows установлена на «Сбалансированный» (по умолчанию), чтобы компьютер мог корректно уходить в режим простоя.

Синтетические бенчмарки

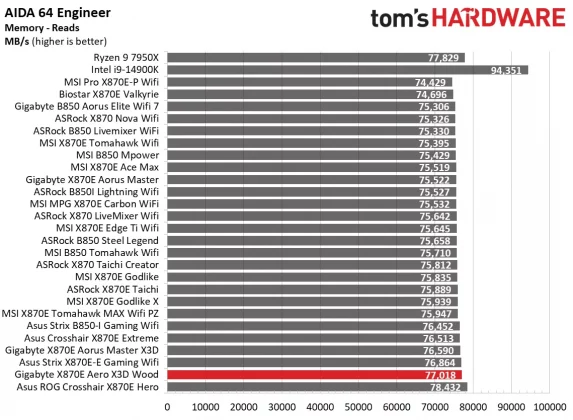

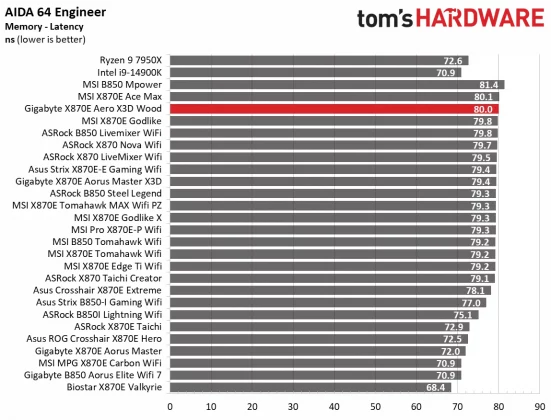

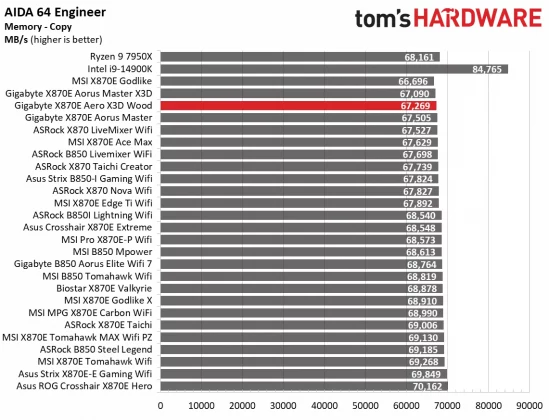

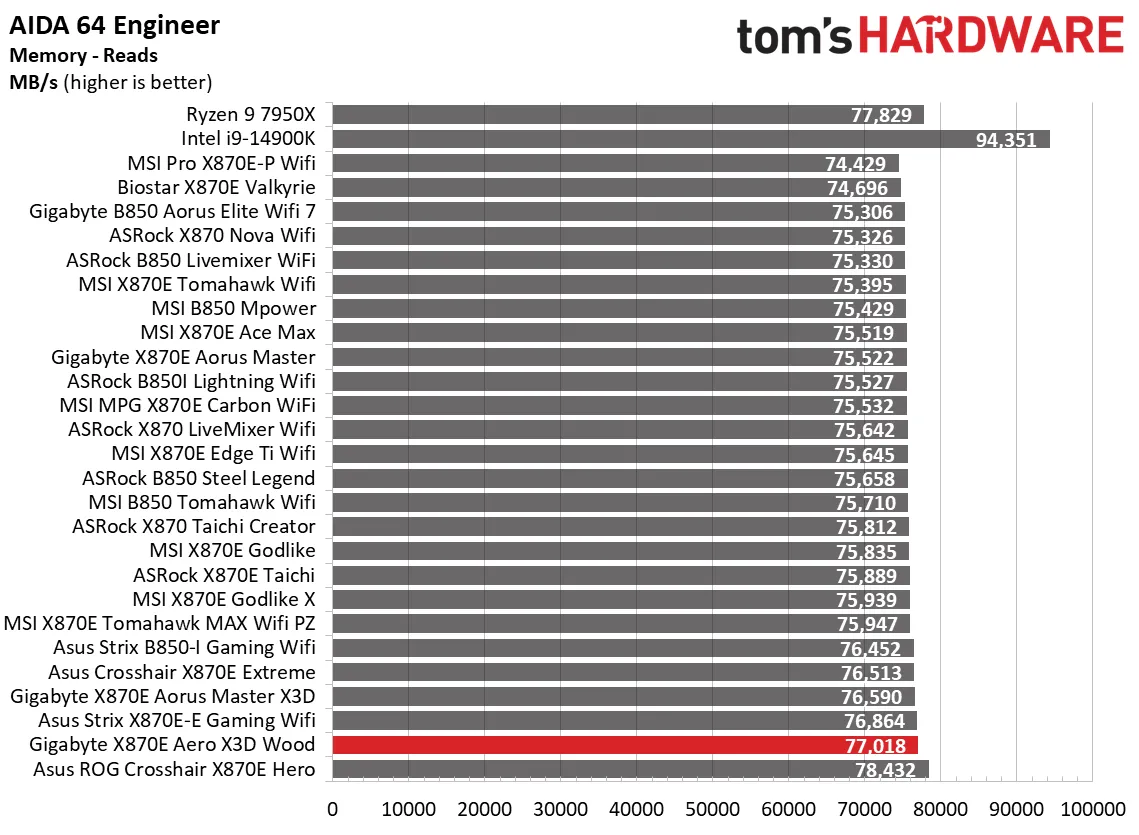

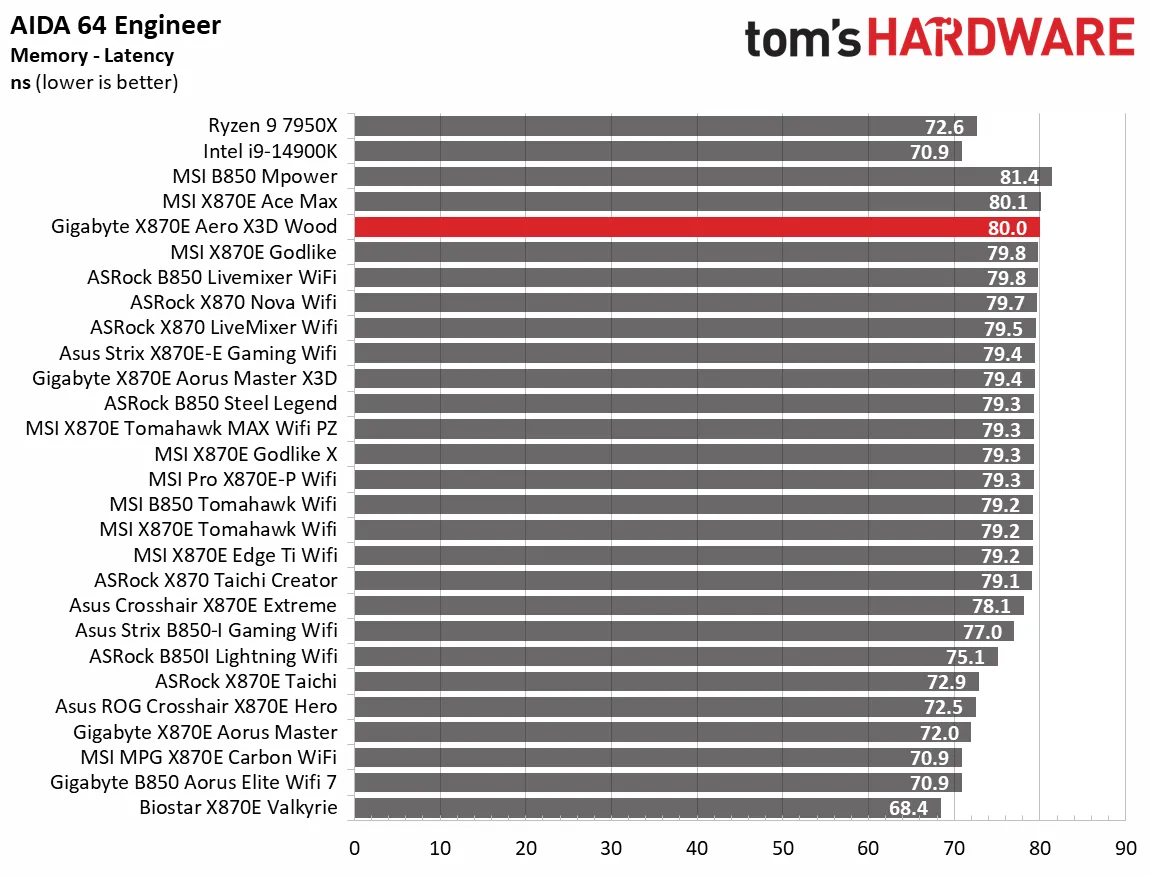

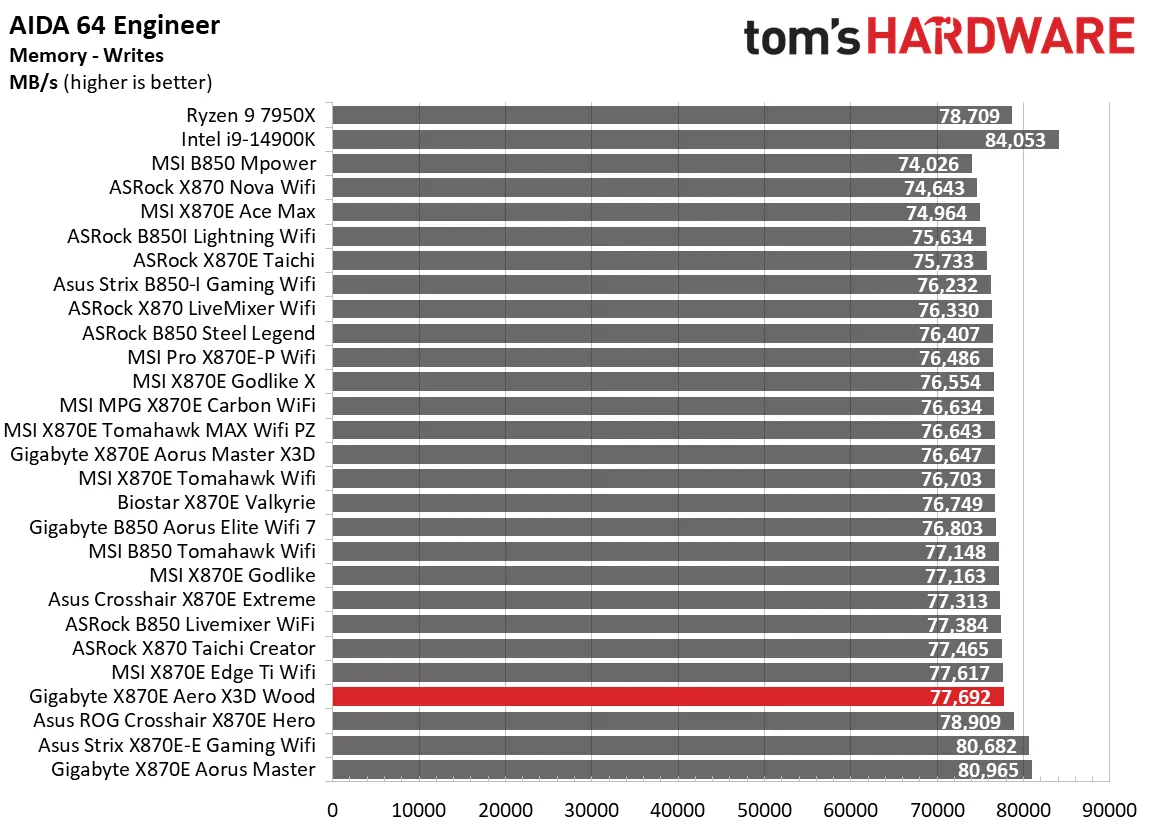

Синтетические тесты — это отличный способ оценить производительность материнской платы, ведь при одинаковых настройках мы ожидаем увидеть схожие результаты. Однако производители материнских плат любят хитрить и оптимизировать производительность, играя с лимитами мощности в режиме Turbo Boost и скрытыми таймингами памяти. Все эти мелочи могут влиять на результаты в конкретных тестовых сценариях.

1 из 18

Результаты наших синтетических тестов показали, что наша плата демонстрирует очень хорошие показатели в самых разных сценариях. Фактически, это был лучший результат, который я видела в 7-Zip (сжатие), Cinebench R24 (многопоточная производительность) и POV-Ray (многопоточная производительность), и она была в числе лучших в остальных тестах, за исключением Procyon, где результат был лишь средним. Отличные результаты на данный момент.

Тесты приложений

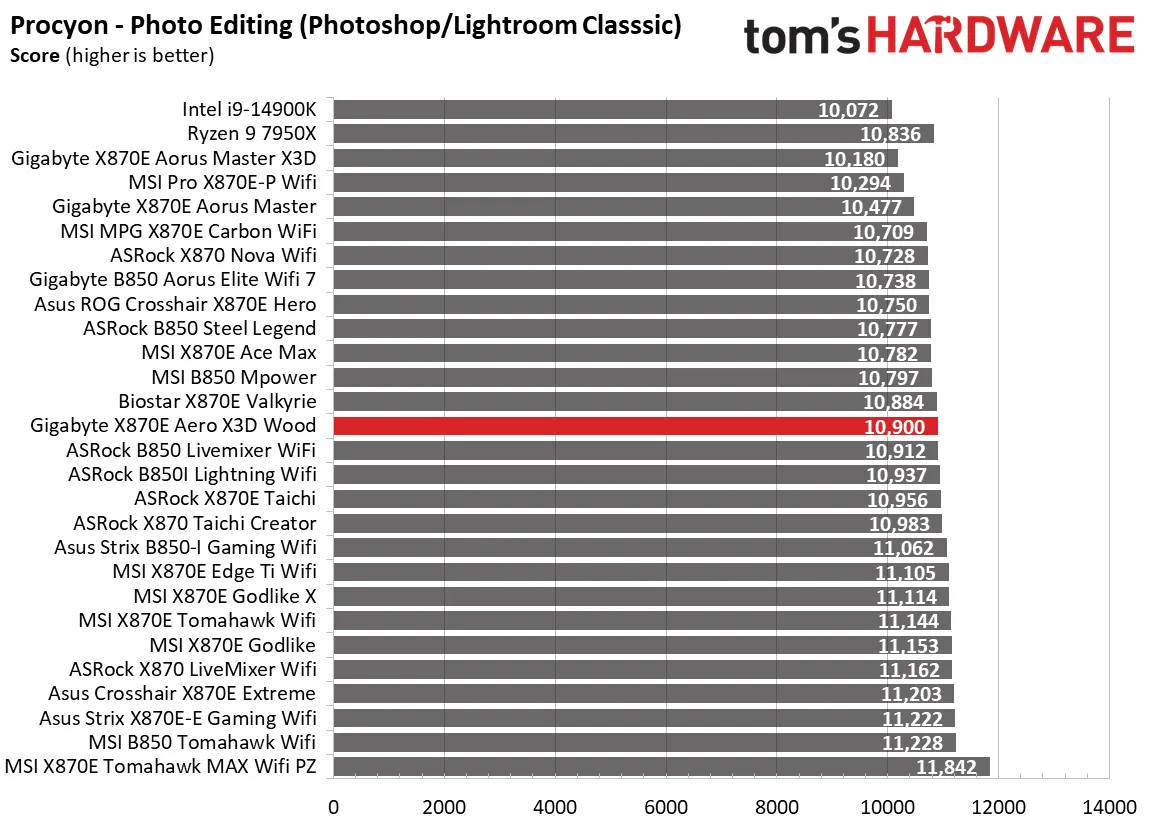

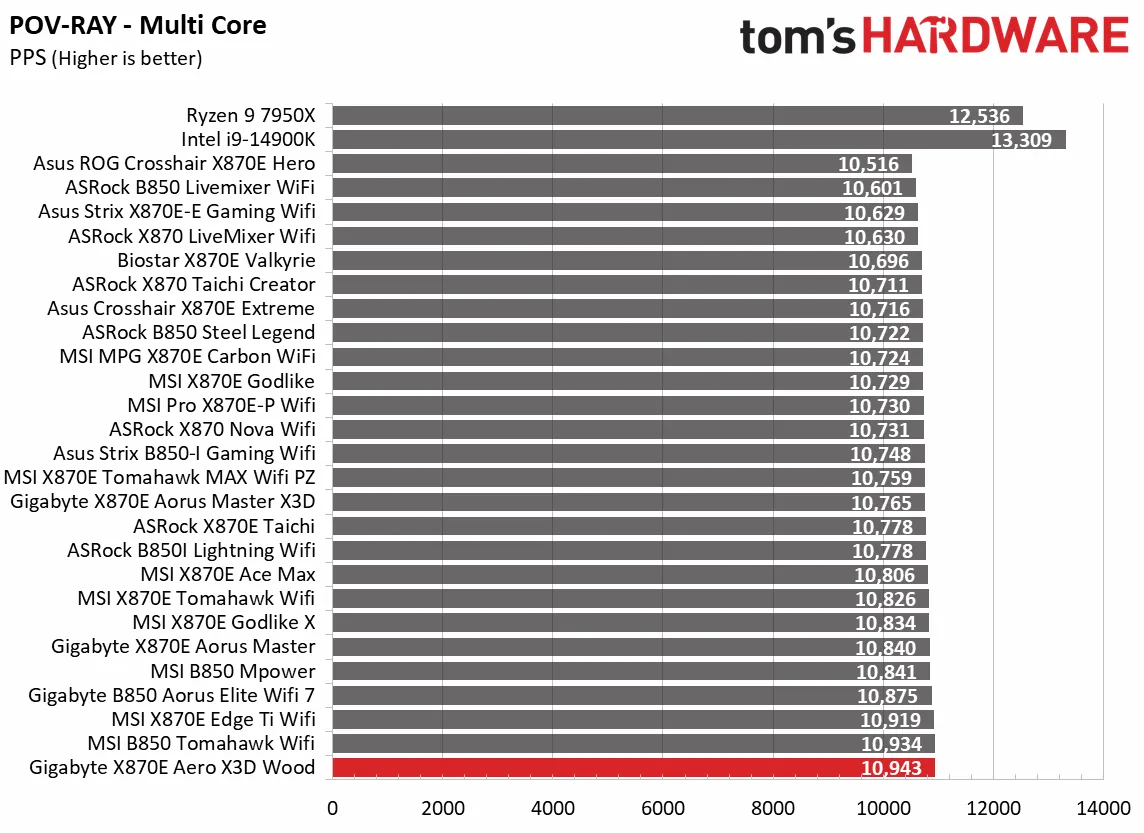

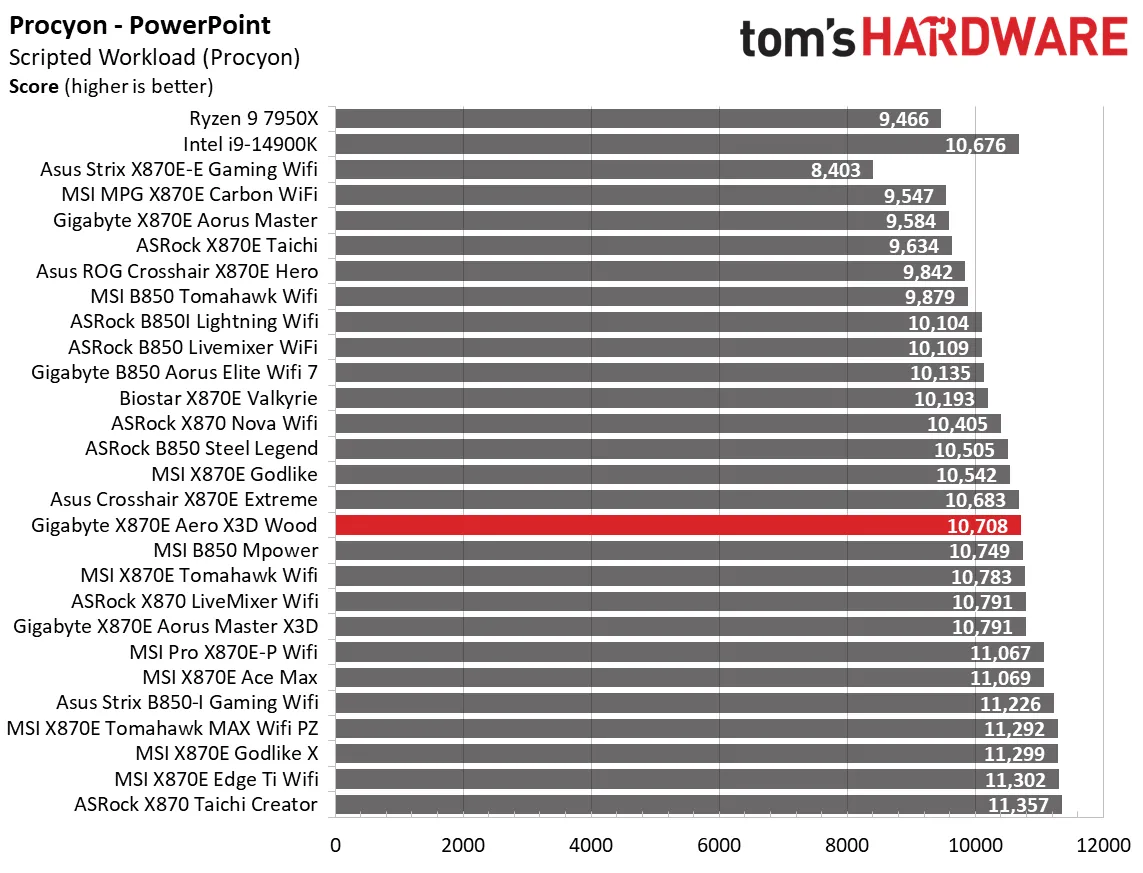

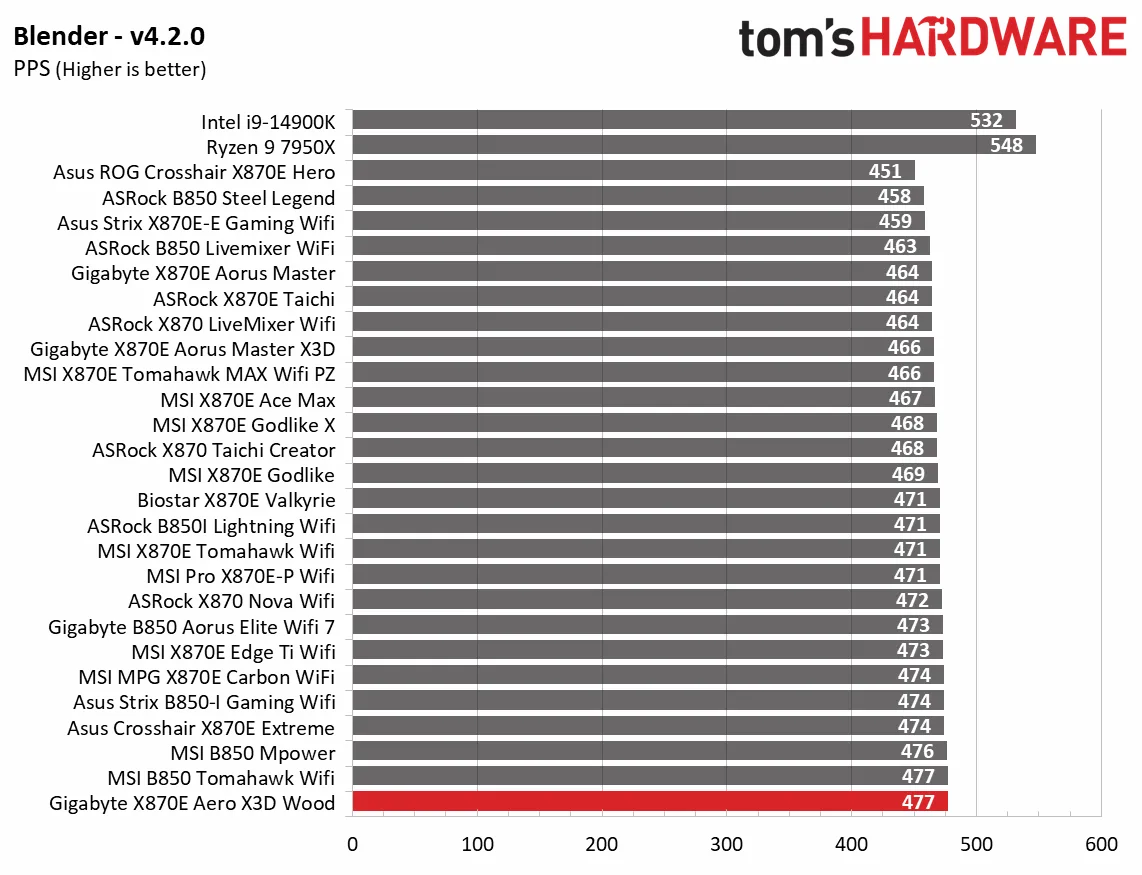

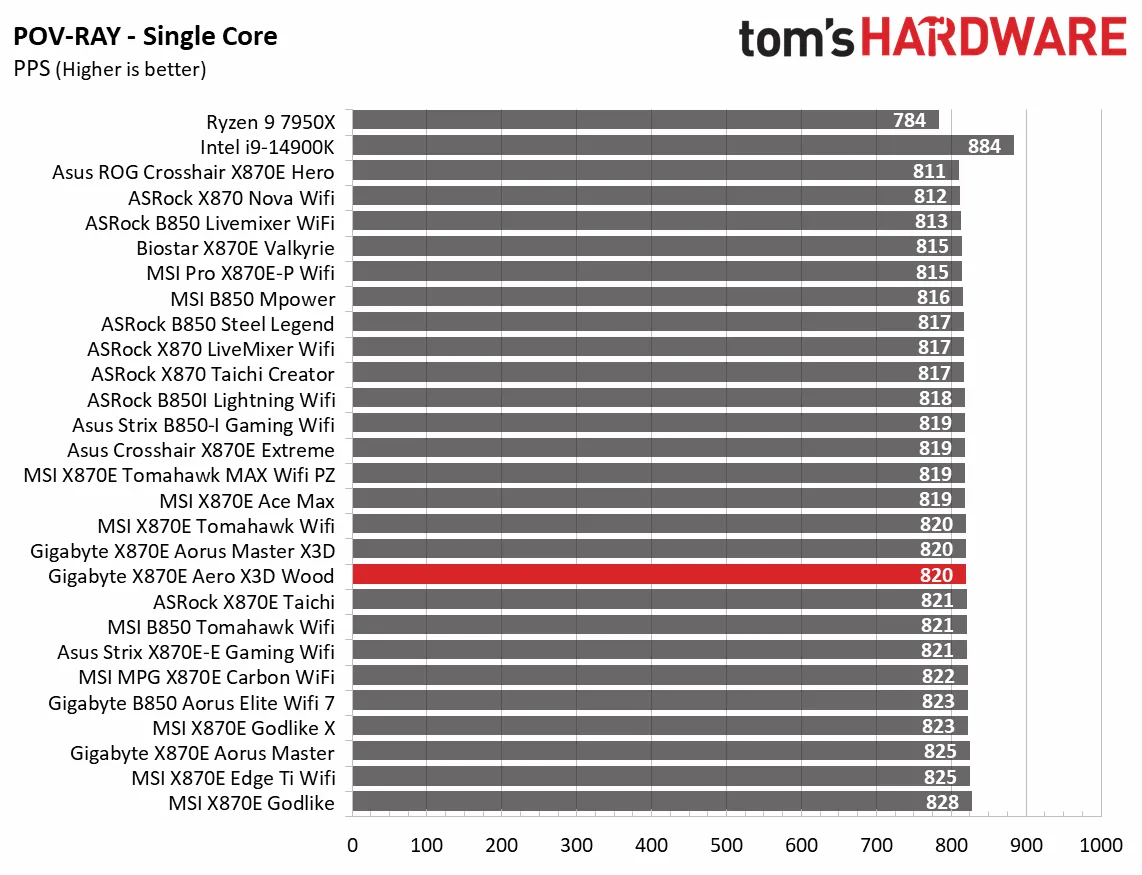

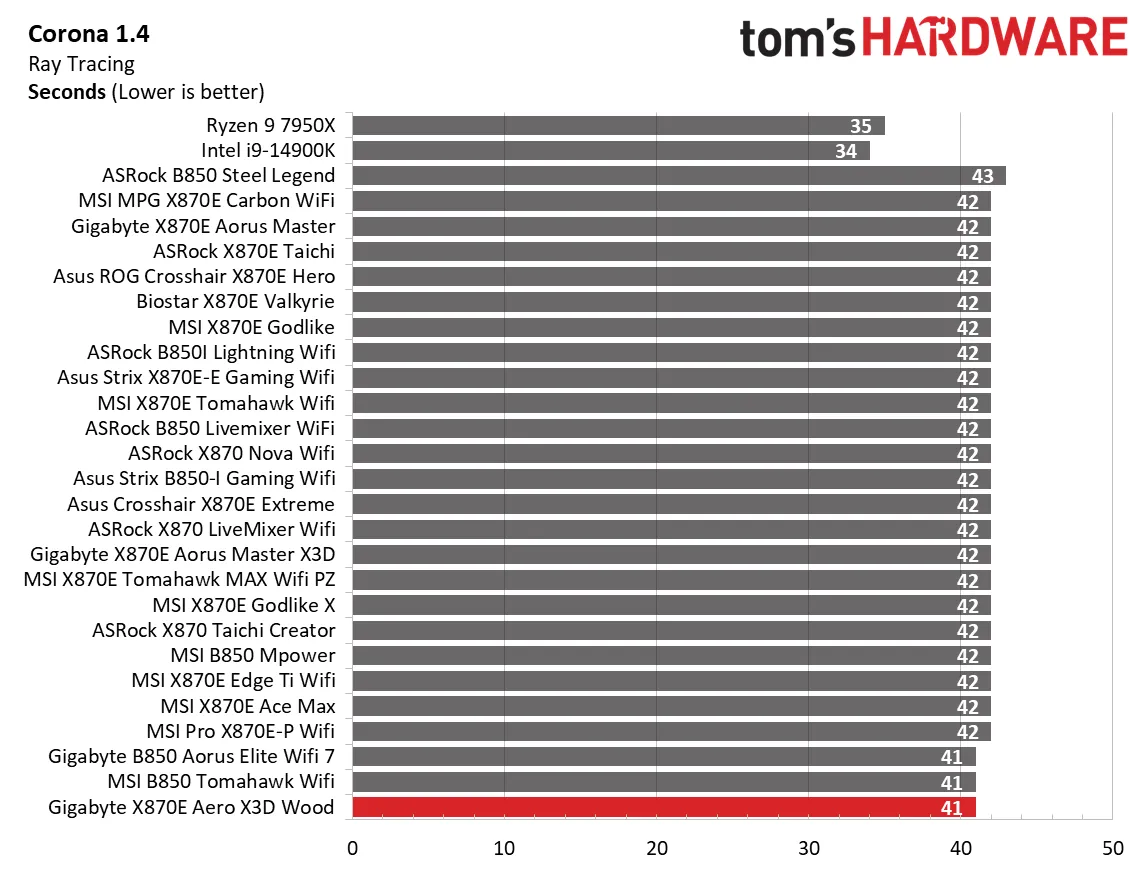

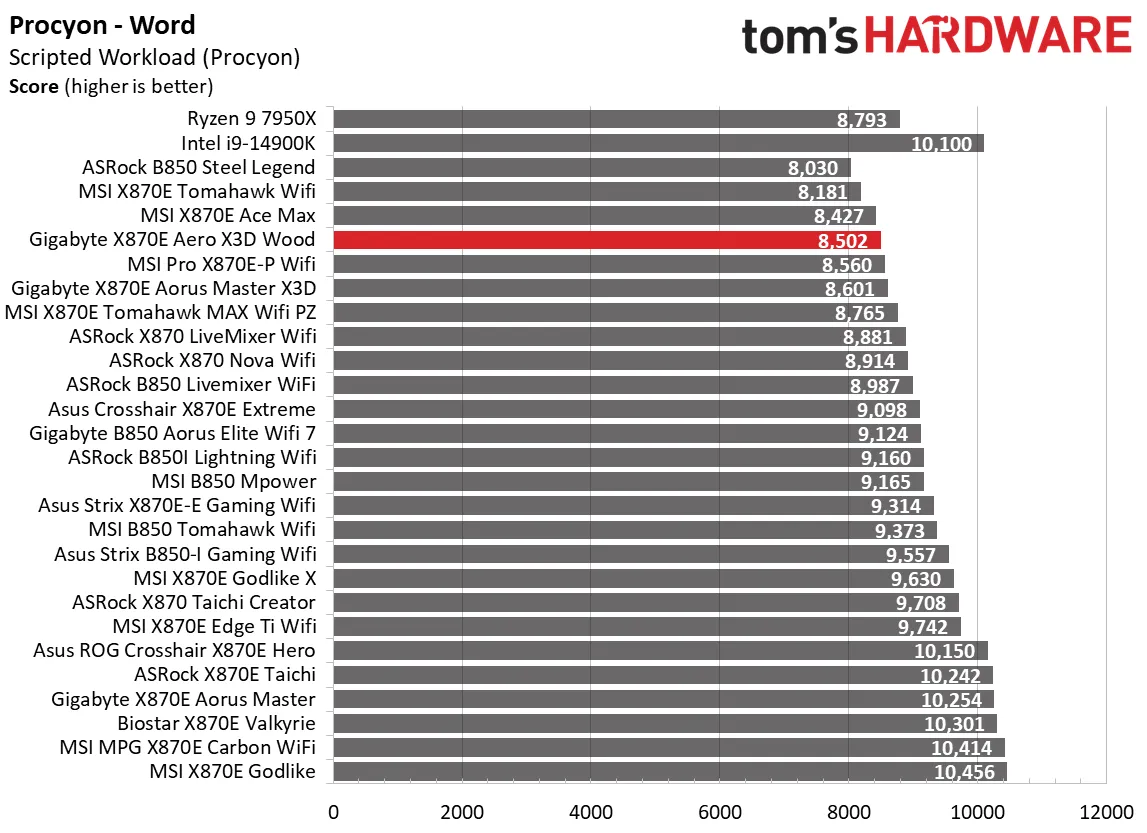

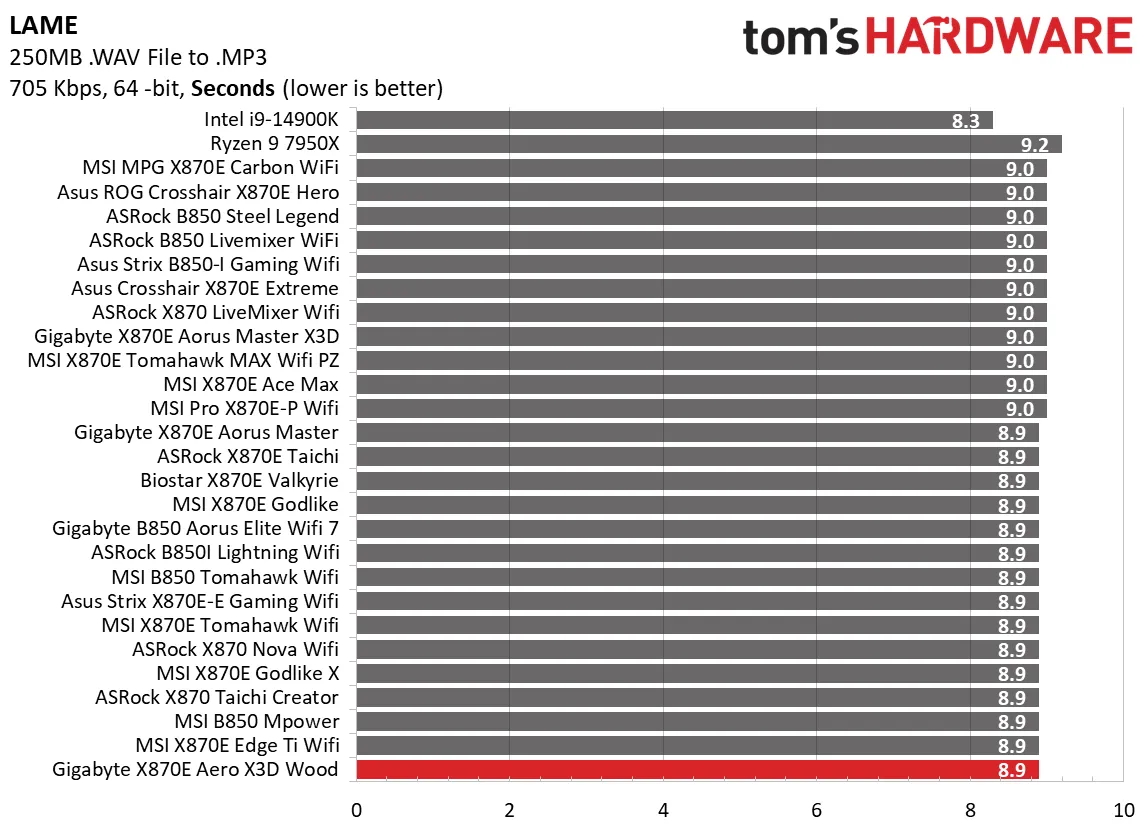

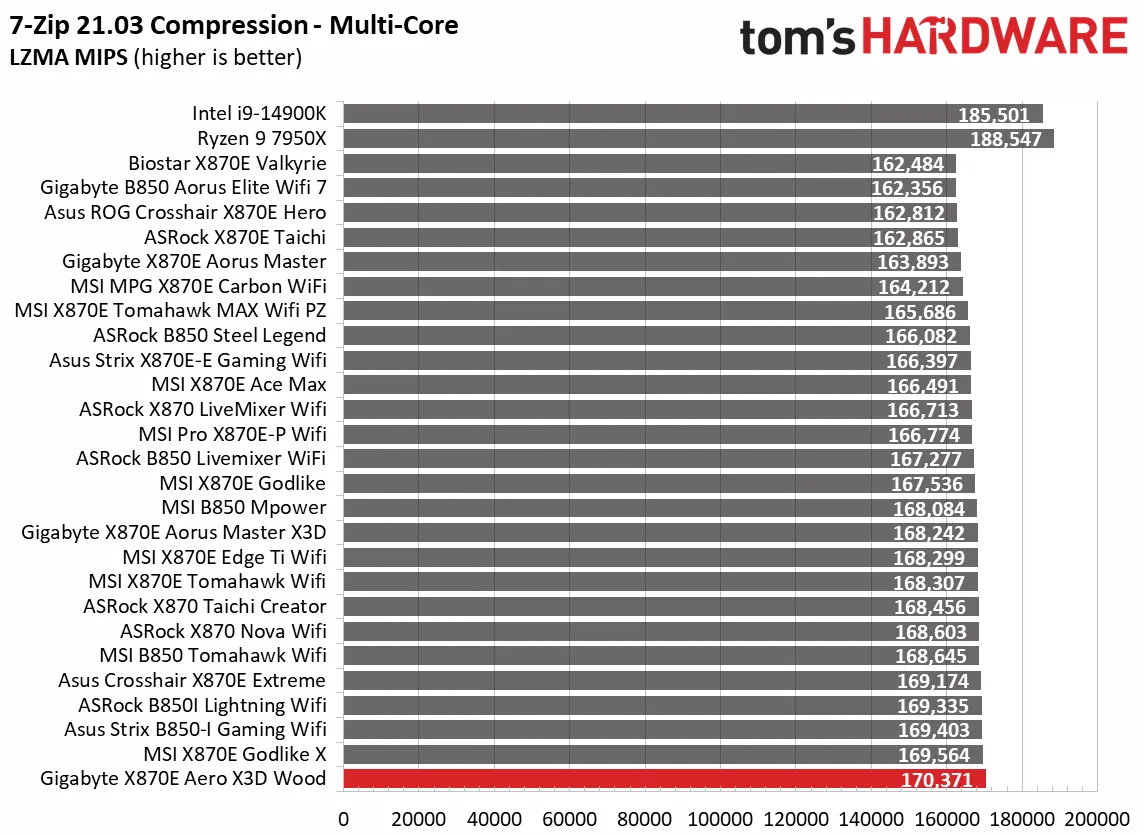

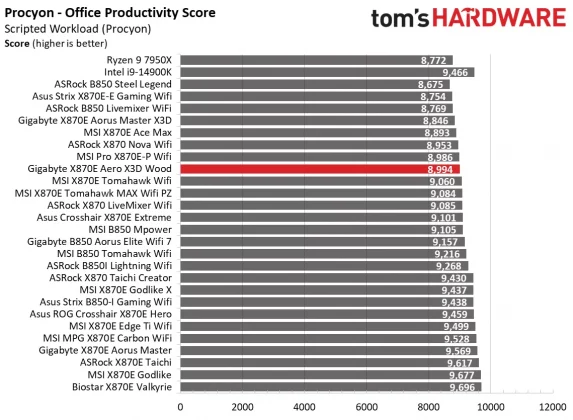

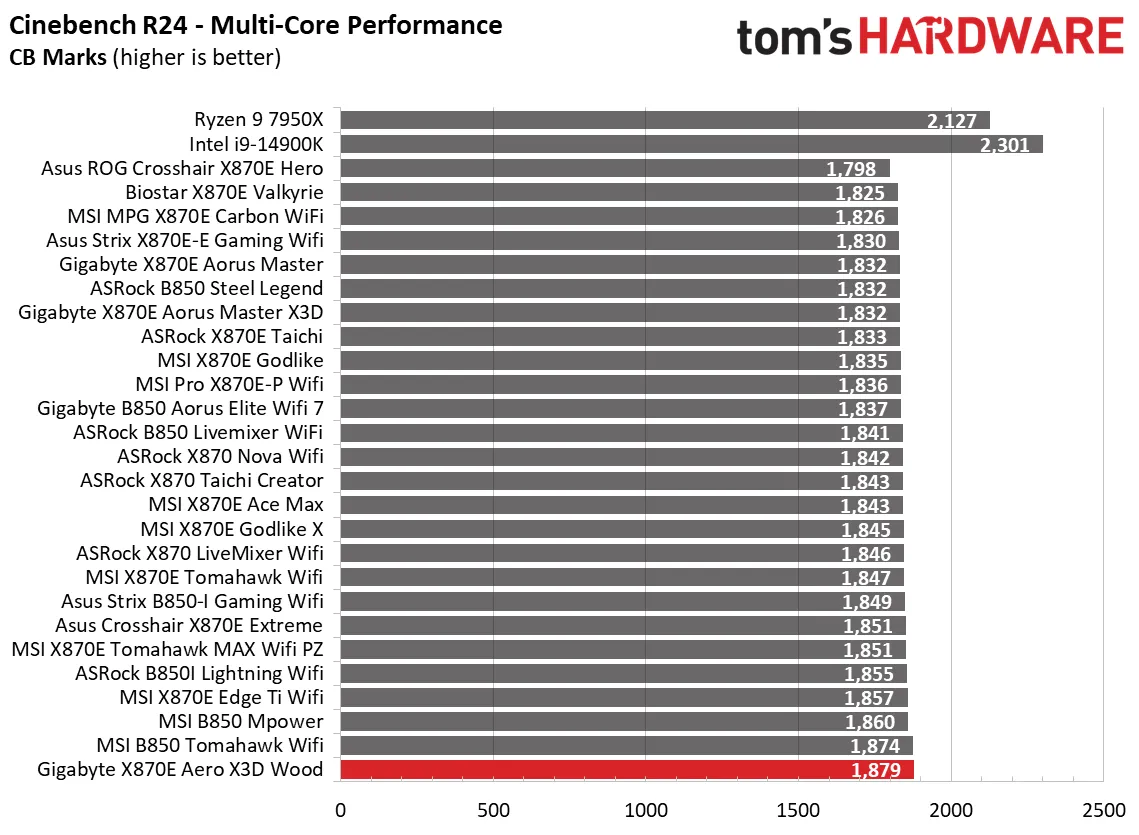

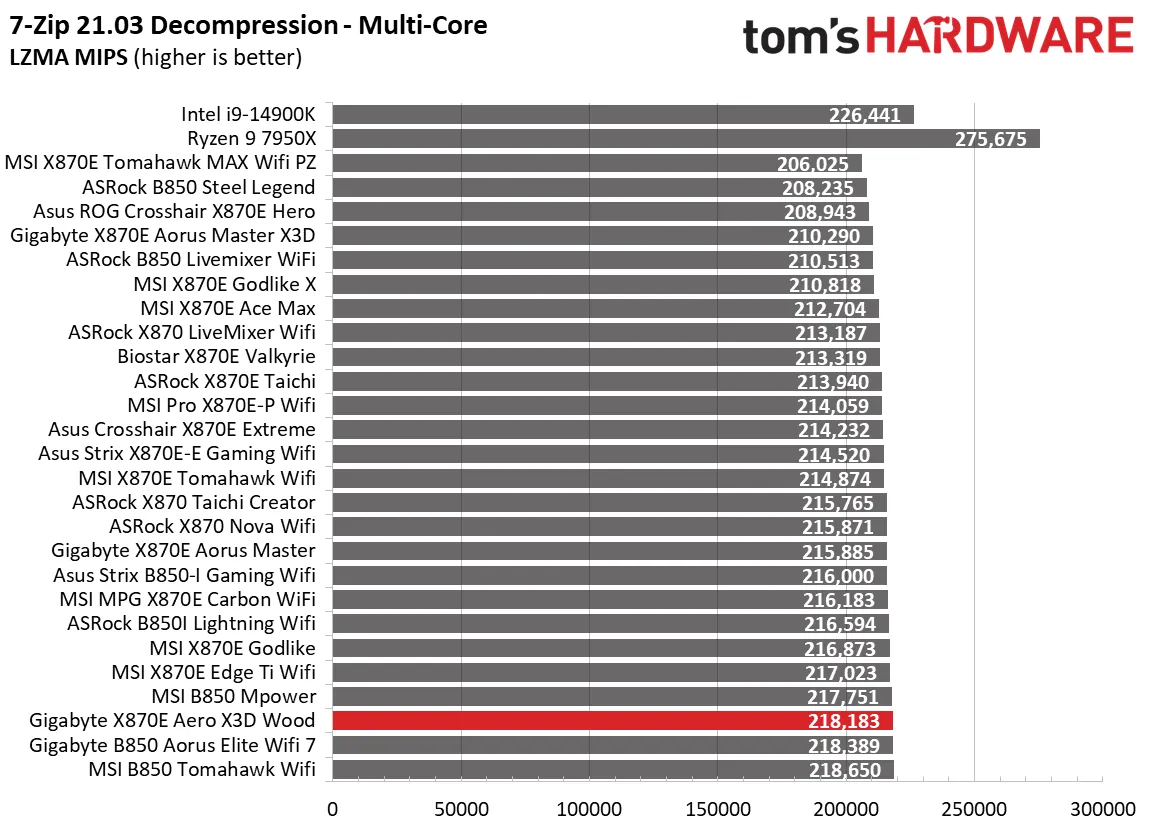

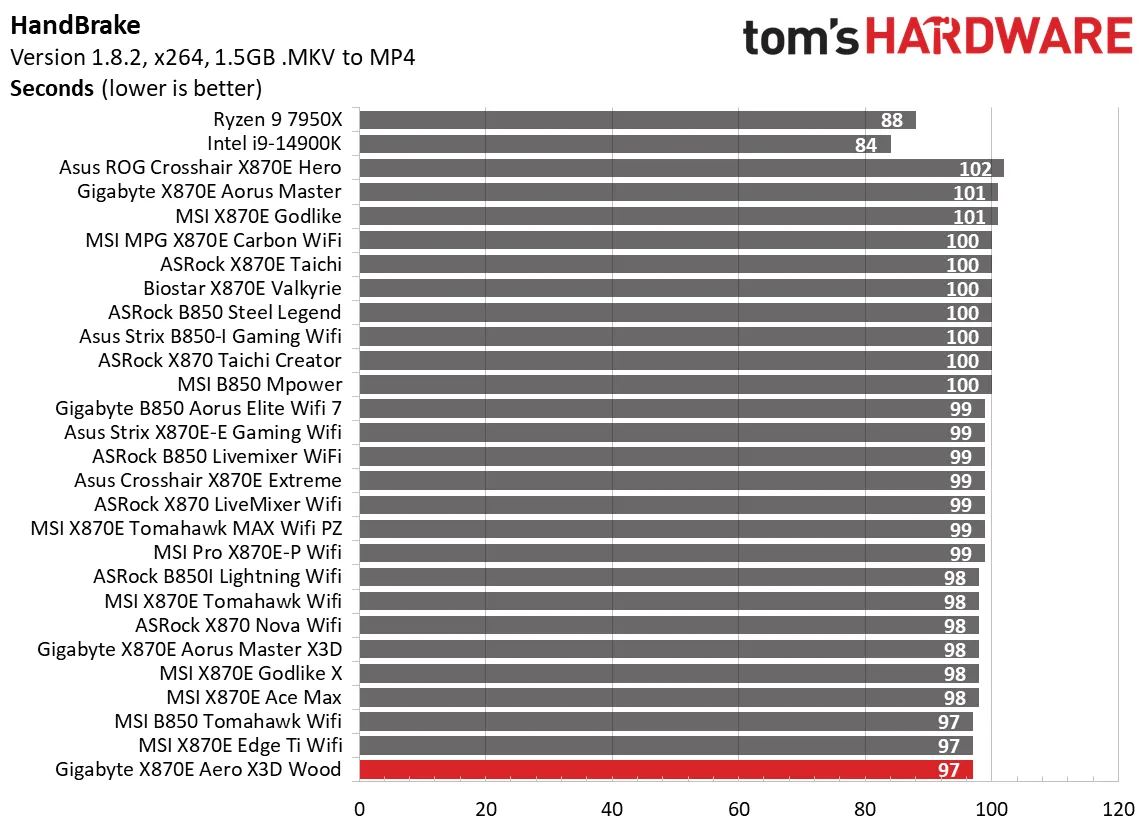

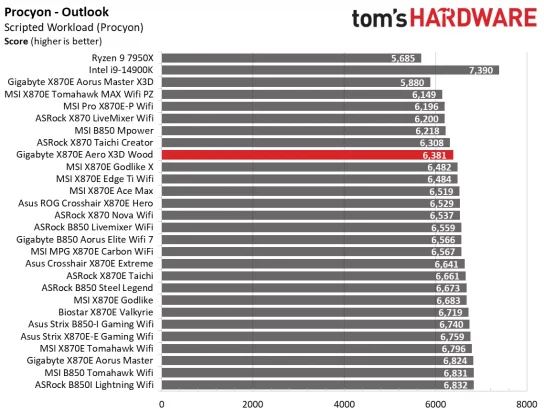

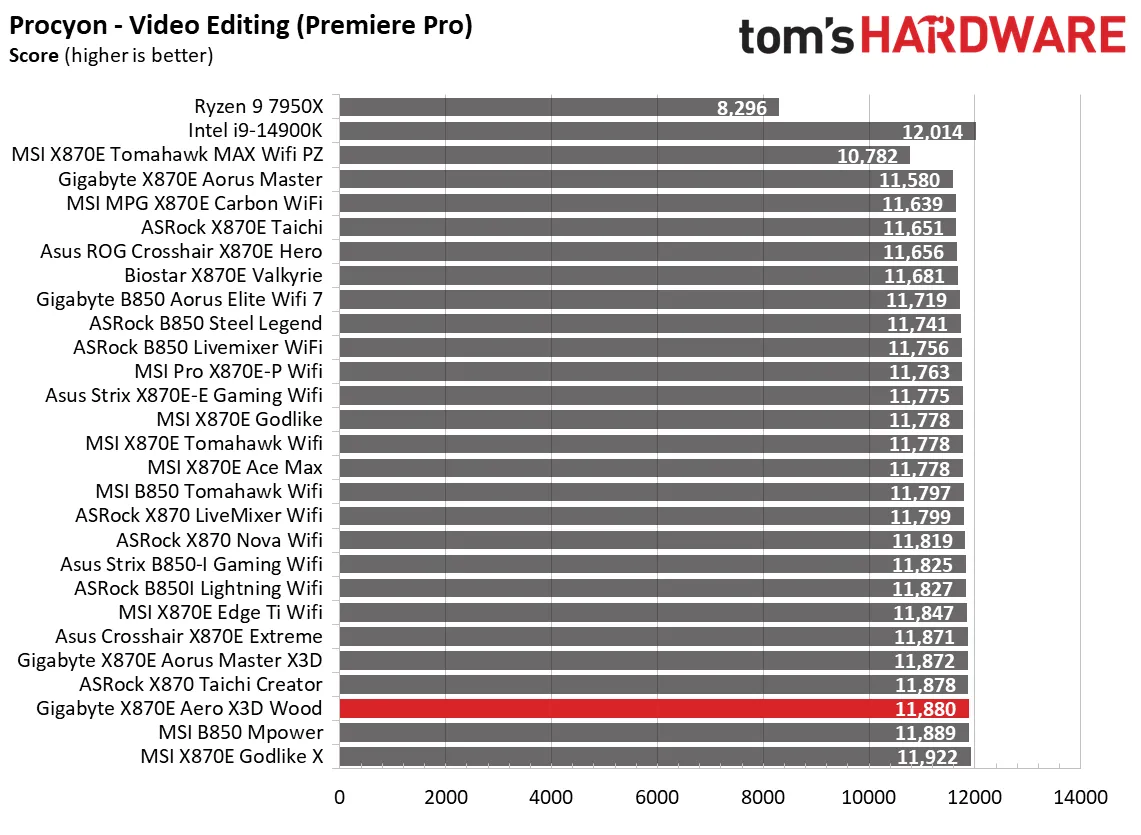

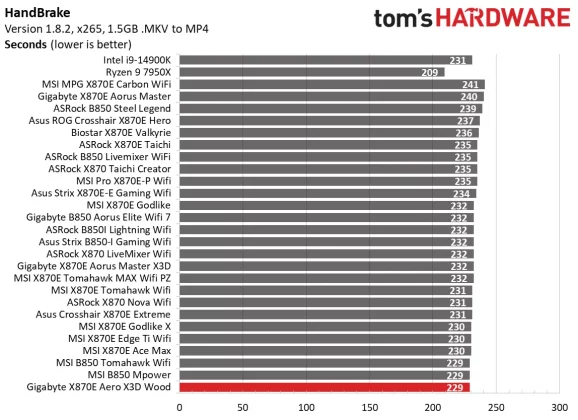

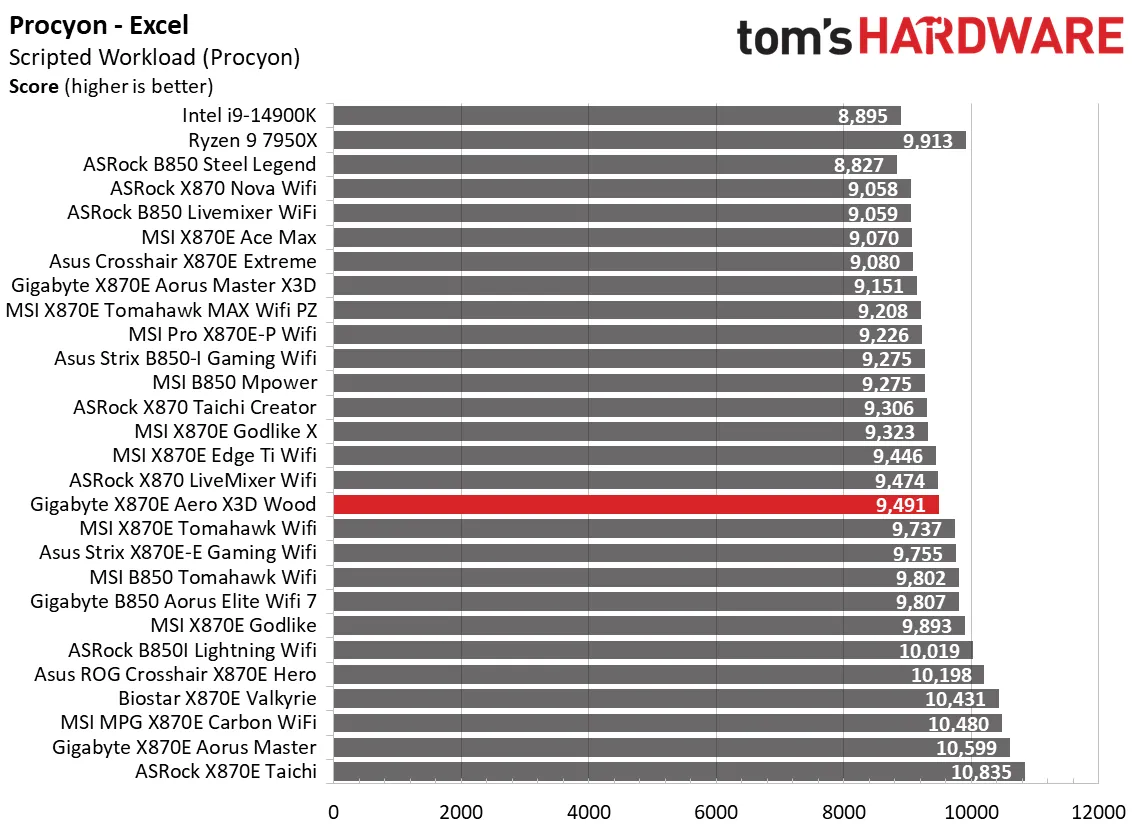

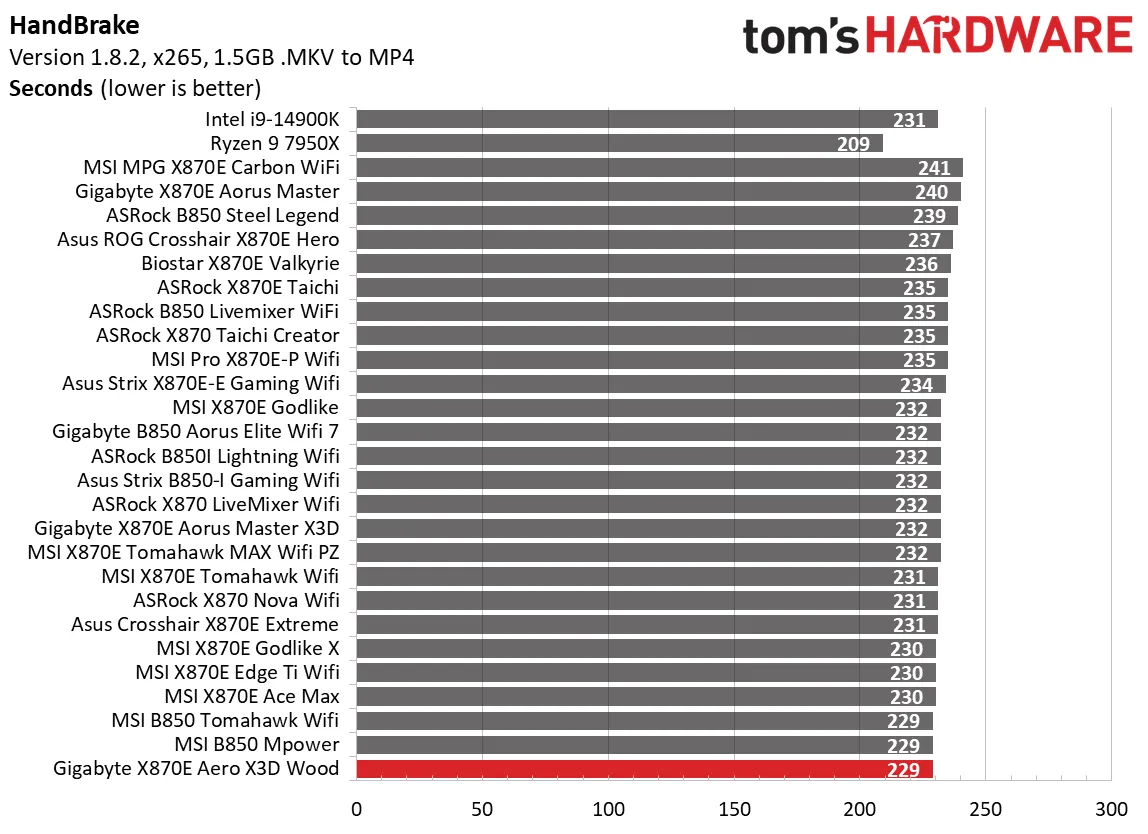

Тестовые приложения продемонстрировали такие же результаты выше среднего, показав лучшие показатели, которые я наблюдала во всех трех бенчмарках.

1 из 4

3D-игры и 3DMark

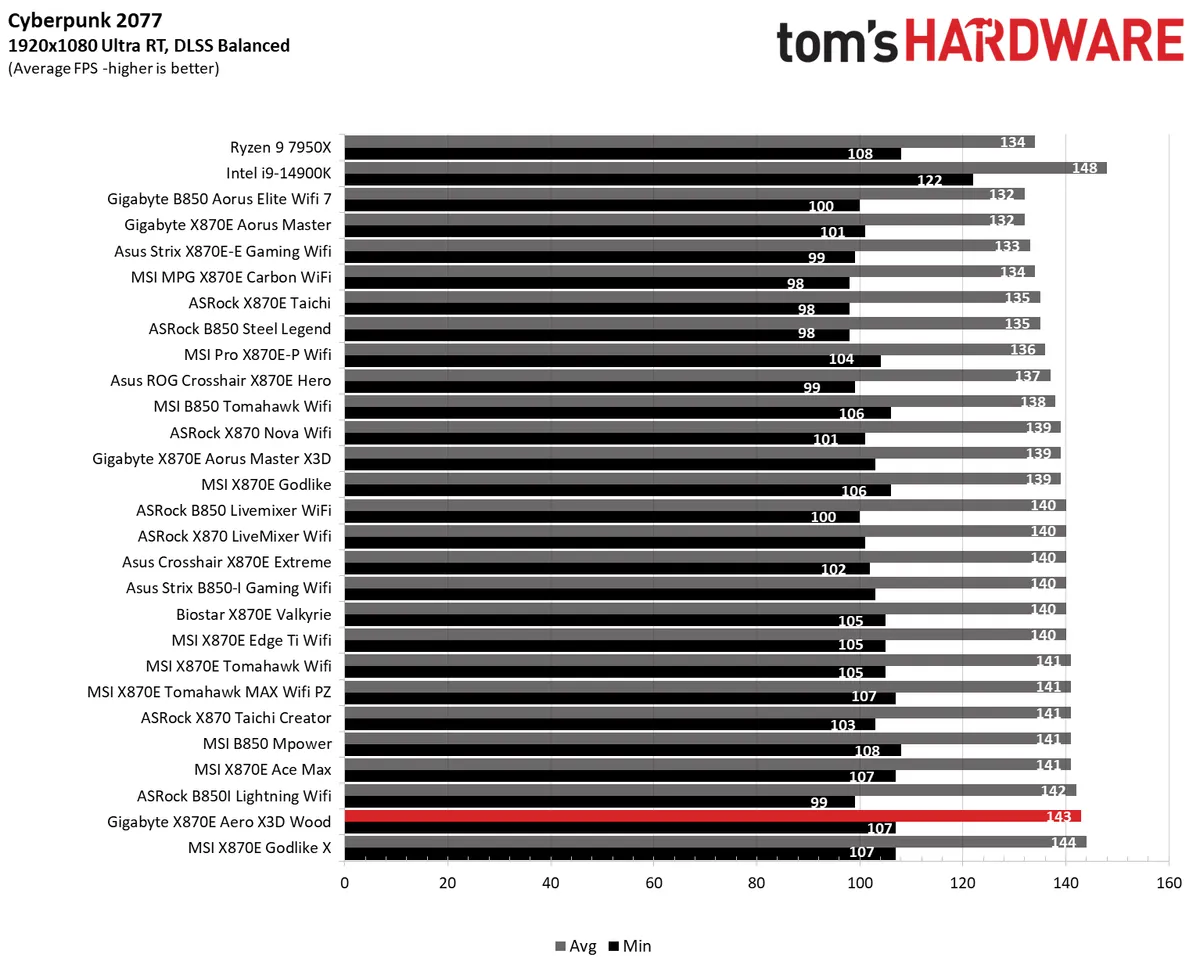

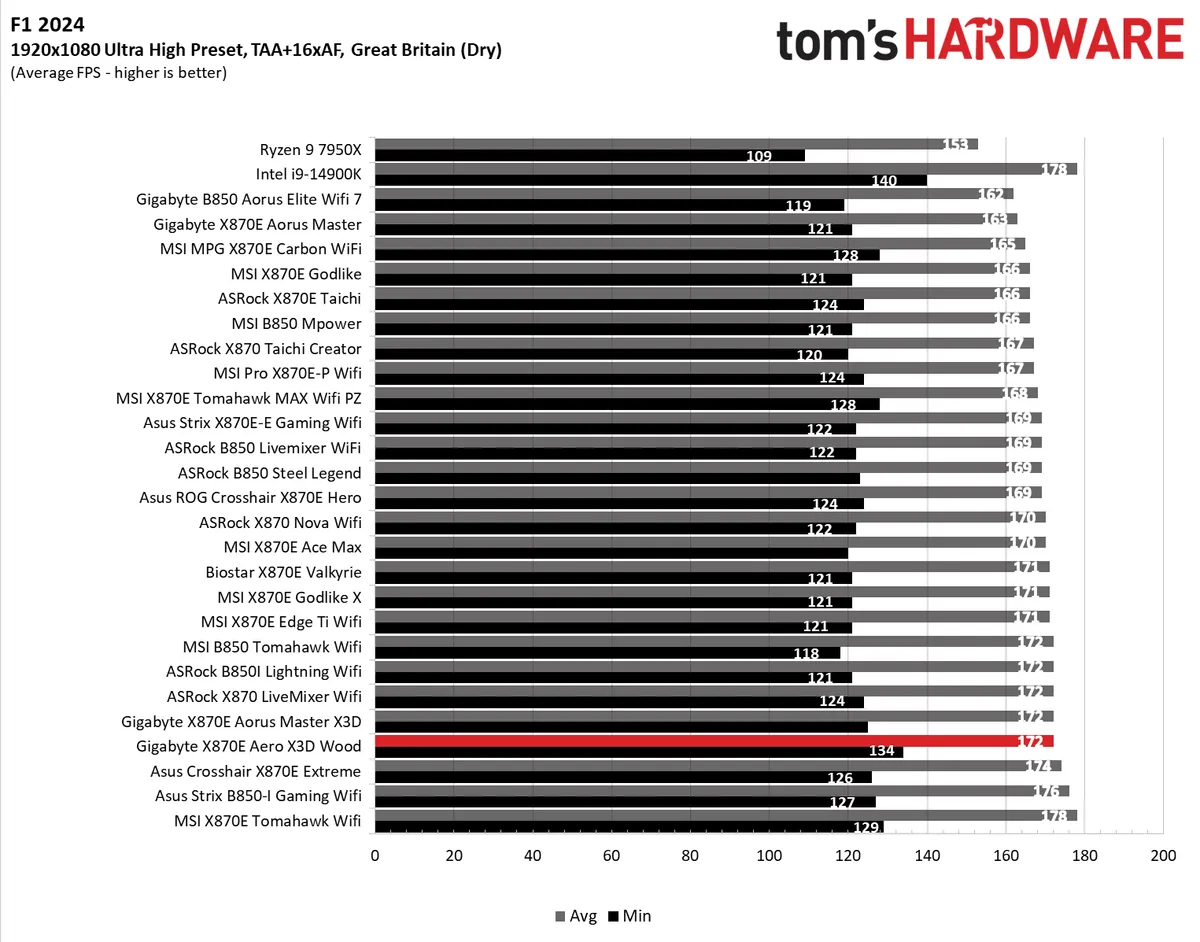

С выходом Zen 5 мы обновили наши игровые тесты. Мы сохранили гоночный симулятор F1, но перешли на свежую версию F1 24. А вместо Far Cry 6 мы теперь используем суперпопулярный Cyberpunk 2077. Обе игры запускаются в разрешении 1920×1080 на пресете «Ультра» (подробности указаны выше). Cyberpunk 2077 использует DLSS, а F1 24 — нативное масштабирование.

Цель этих настроек — выяснить, есть ли разница в производительности в самом популярном (и зависимом от процессора/системы) разрешении с теми настройками, которые использует или к которым стремится большинство геймеров. Мы ожидаем, что разница между материнскими платами в этих тестах будет минимальной, в пределах погрешности. Мы также добавили замер минимального FPS, который напрямую влияет на плавность игрового процесса.

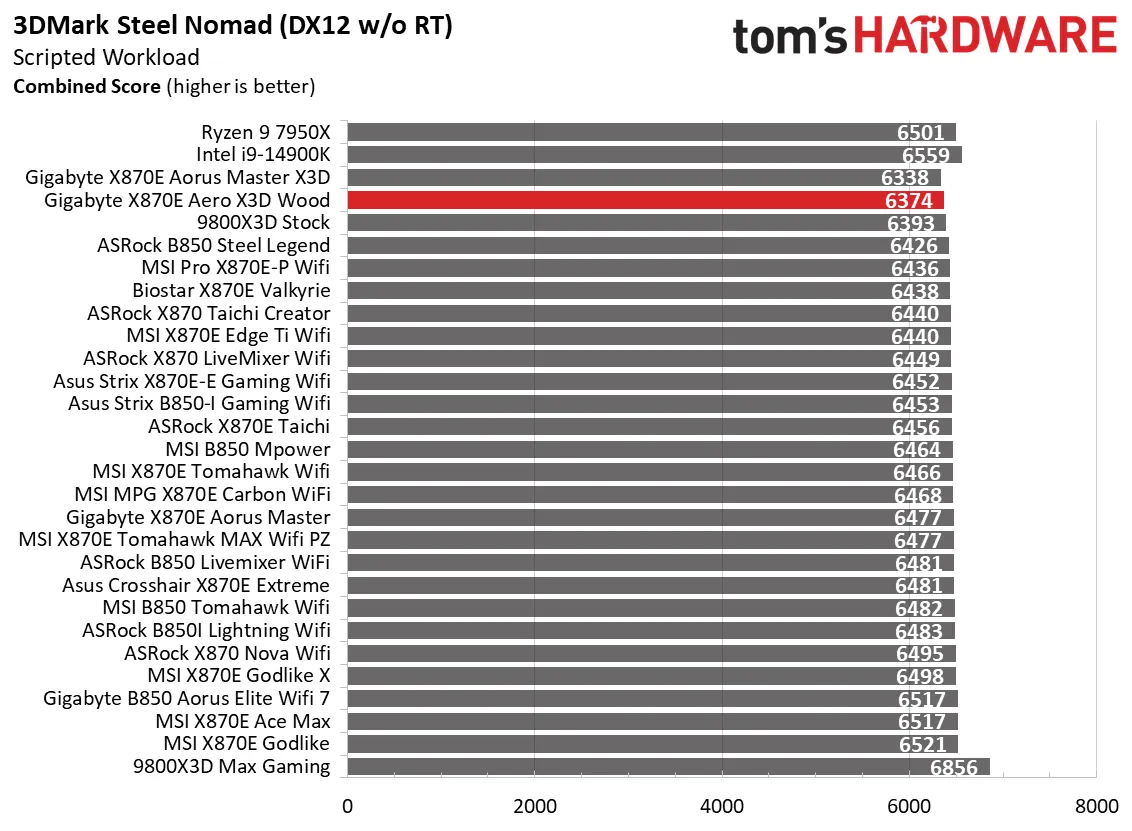

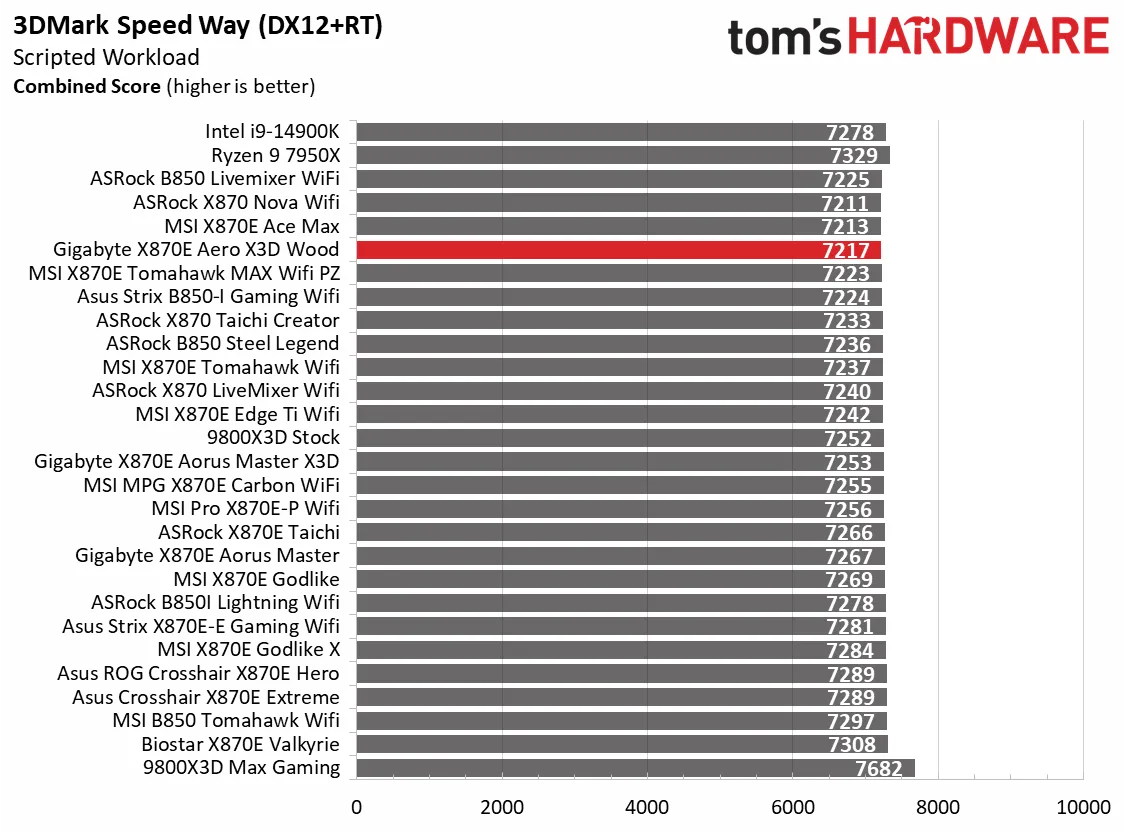

Тесты 3DMark показали результаты ниже среднего, но разница между худшим и первым местом составляет всего 1% при использовании одного и того же процессора. Тестирование самих игр показало другую картину, и мы вернулись к привычной высокой производительности. Фактически, в Cyberpunk 2077 игра показала второй лучший результат — 143 кадра в секунду, а F1 24 также показала высокий средний результат в 172 кадра в секунду (и самый быстрый минимальный показатель).

1 из 4

Разгон

За последние несколько поколений процессоров пространство для ручного разгона заметно сузилось, в то время как производительность «из коробки» выросла. Для оверклокеров-энтузиастов это означает меньше веселья. Для обычного пользователя — возможность выжать из процессора максимум без танцев с бубном. Современные материнские платы стали невероятно надежными и без проблем переваривают даже самые прожорливые флагманские процессоры.

Есть несколько способов получить еще больше производительности: включить стандартный PBO, вручную настроить его параметры или просто зафиксировать частоту на всех ядрах. Результаты будут зависеть от вашей системы охлаждения, так что ваши цифры могут отличаться. Учитывая все это, мы не будем заниматься ручным разгоном процессора. Вместо этого мы протестируем разные комплекты памяти, чтобы убедиться, что они работают на заявленных частотах.

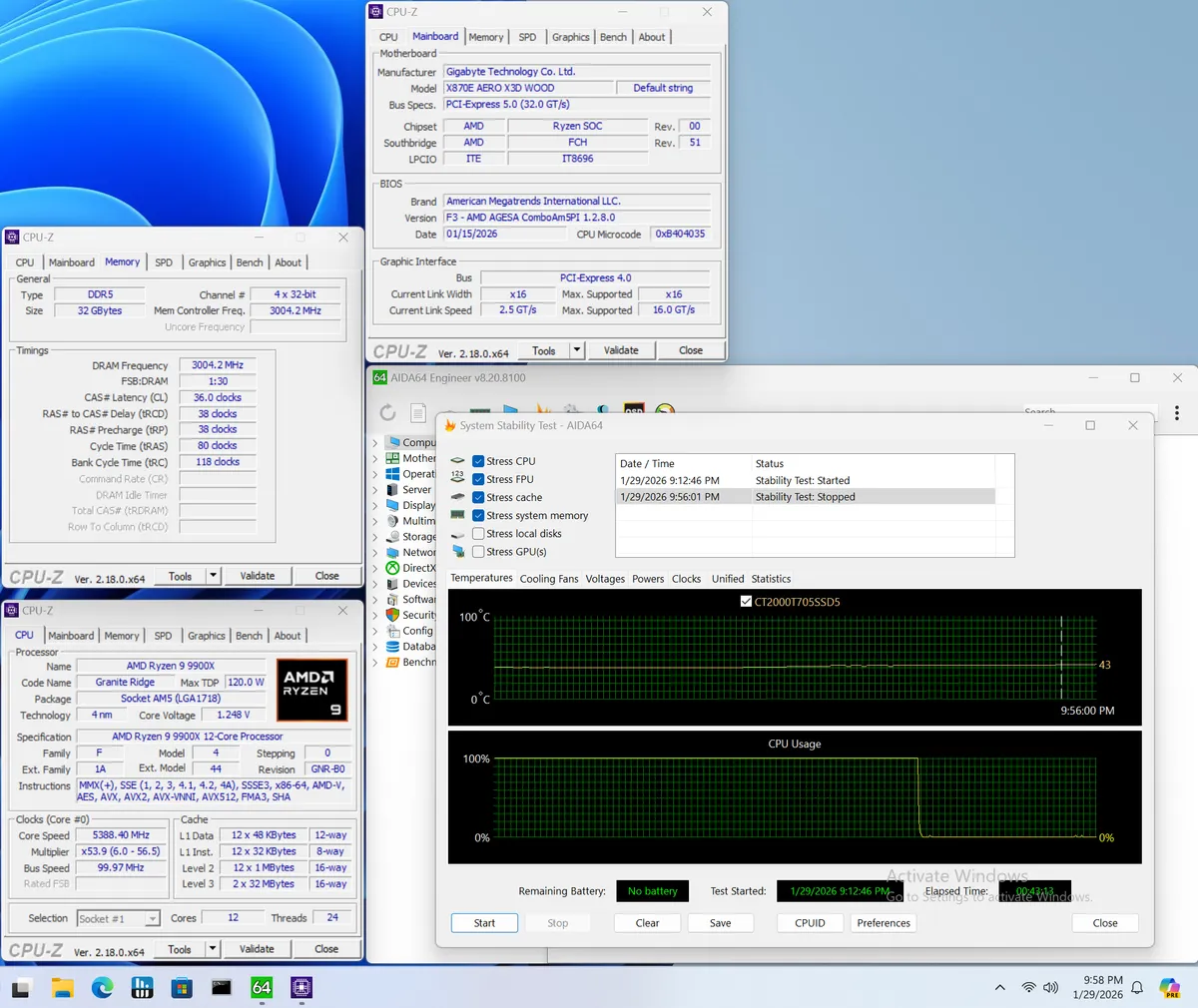

Для теста памяти мы начали с нашего самого быстрого комплекта без внешних тактовых генераторов: Klevv 32 ГБ (2×16) DDR5-8000. Как это обычно бывает на платформе AM5, система загрузилась в Windows, но не смогла пройти стресс-тест с нашим процессором 9900X. А вот комплект от Team Group на DDR5-7200 завелся без проблем. Эти частоты значительно превышают «золотую середину» для платформы AMD, и, учитывая нынешние цены на оперативку, я сомневаюсь, что многие будут гнаться за такими высокими скоростями.

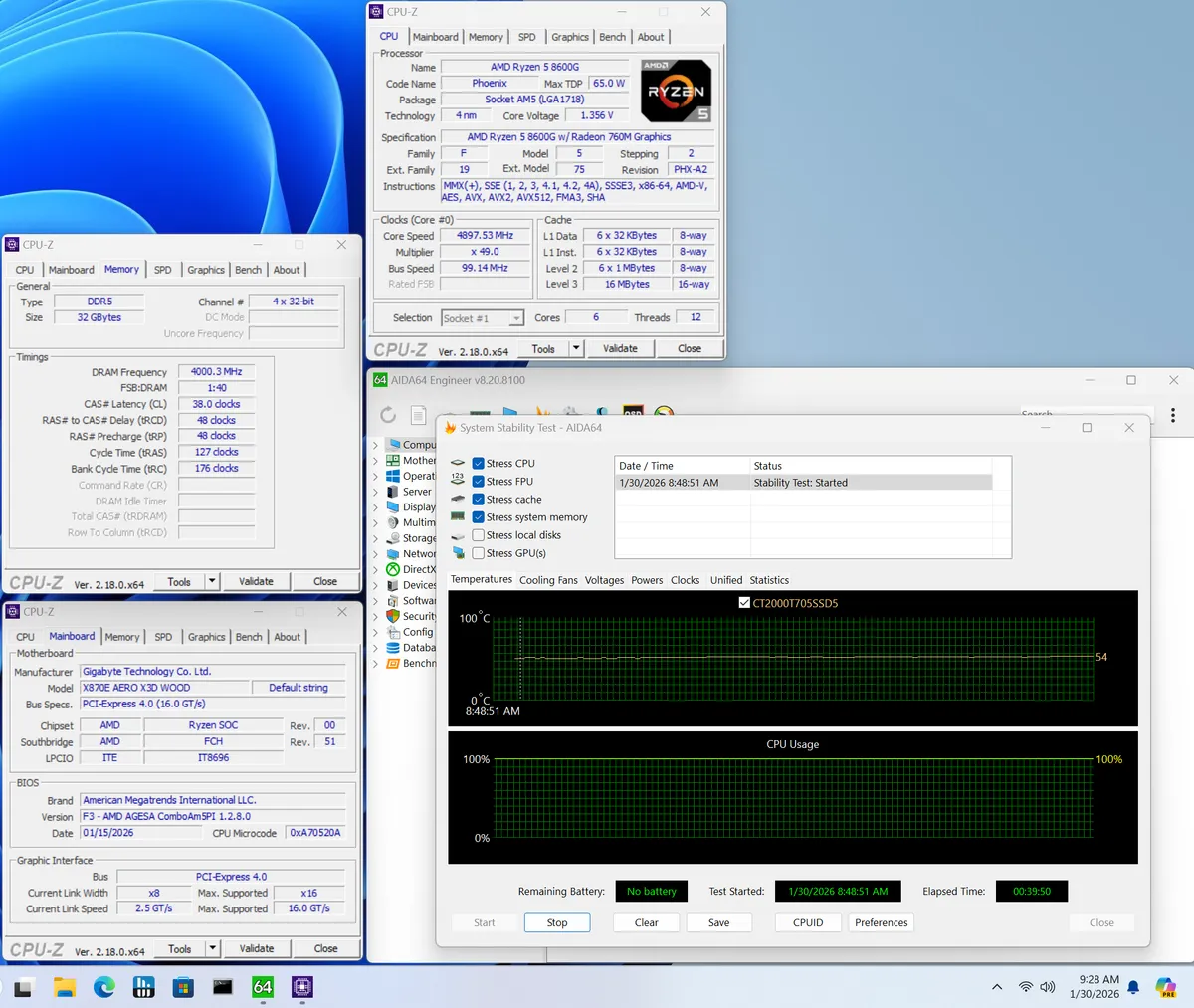

Установив наш APU Ryzen 5 8600G, мы без проблем запустили комплект памяти Klevv DDR5-8000, поскольку у него более совершенный контроллер памяти, чем у нашего настольного процессора. Никаких сюрпризов.

Ранее я тестировала функциональность Gigabyte X3D на Ryzen 9 9800X3D и обнаружила, что она в основном полезна для игр и других задач, которые могут использовать дополнительный кэш и повышенную тактовую частоту. Она хорошо работает и увеличивает количество кадров в секунду в большинстве игр, но, за исключением этого, она ничего не улучшила в большинстве наших тестов производительности.

Энергопотребление / Температура VRM

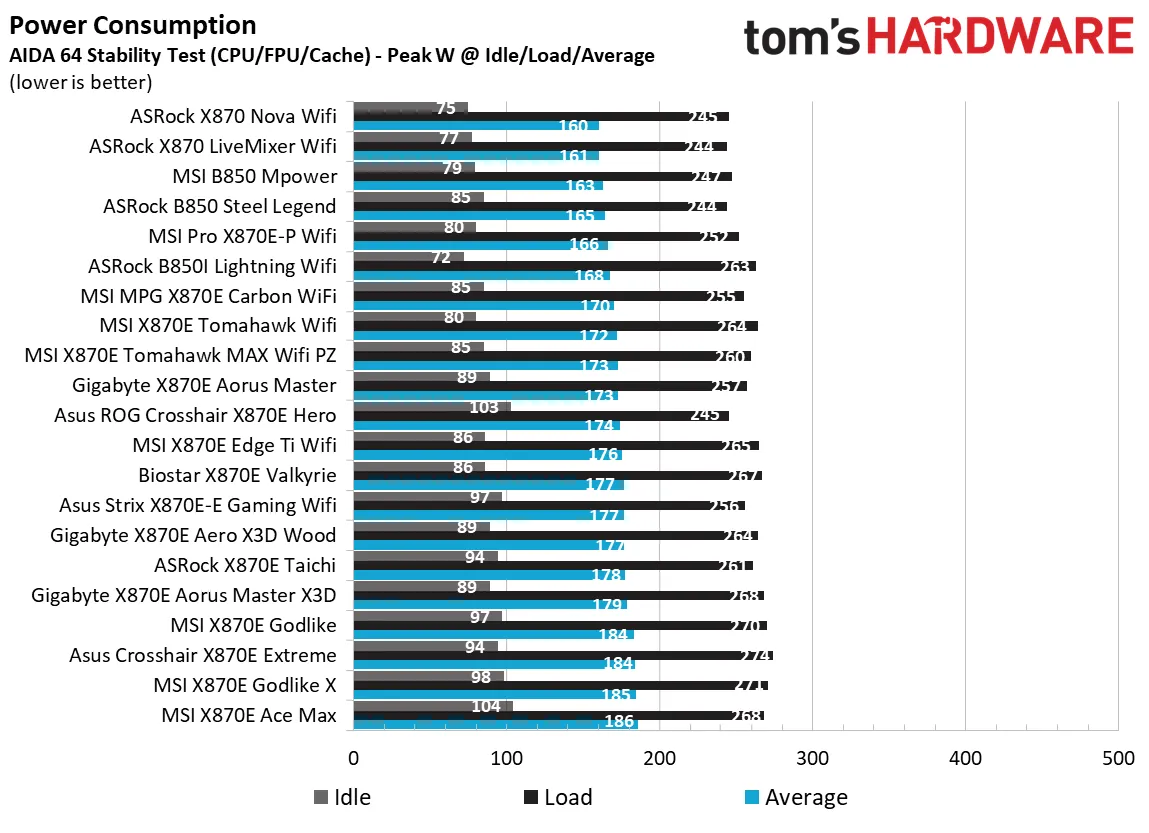

Для теста энергопотребления мы использовали стресс-тест стабильности системы в AIDA64 (с нагрузкой на CPU, FPU, кэш и память), замеряя пиковое значение потребления процессора. Показания снимались с розетки с помощью ваттметра Kill-A-Watt, который измерял потребление всего системного блока (кроме монитора). Единственной переменной была материнская плата; все остальные компоненты оставались неизменными. Мы перешли на использование только стандартных графиков энергопотребления/температуры VRM, так как главная задача этого раздела — убедиться, что система питания способна справиться с флагманскими процессорами.

Стресс-тестирование материнской платы Aero X3D Wood с нашим комплектом DDR5-6000 показало среднее энергопотребление. В режиме ожидания плата с отделкой под дерево потребляла около 89 Вт, а пиковое значение достигало 264 Вт. В среднем это составляет 177 Вт, что примерно соответствует среднему значению наших результатов.

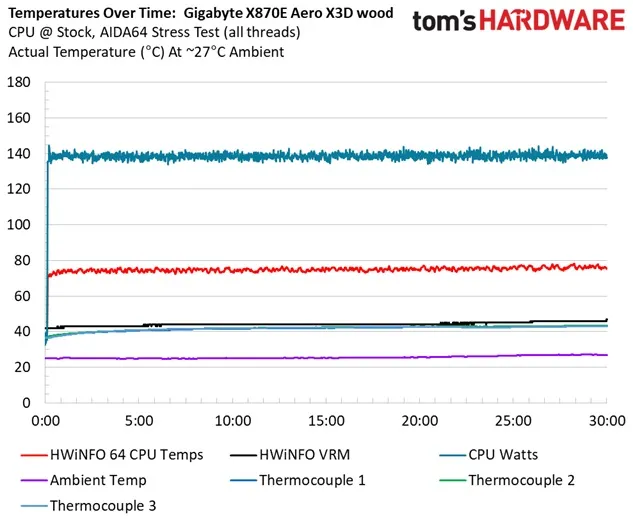

Температура VRM достигла пика в 47 градусов Цельсия по данным внутреннего датчика и 43 градусов по данным нашего самого горячего датчика. Этот результат, даже при температуре окружающей среды 27 градусов (выше наших типичных 24/25°C), был хорошим по сравнению с другими протестированными нами платами X870. Вы можете без проблем использовать с ними процессор флагманского класса и разгонять его.

Итог

Материнская плата Gigabyte X870E Aero X3D Wood сразу же выделяется своим уникальным дизайном. Премиальный, неповторимый вид достигается за счет использования элементов из «дерева» на радиаторе VRM и кожухе аудиоконтроллера, а также функциональных и стильных кожаных вставок на радиаторах M.2-накопителей. В сочетании с бело-серебристой печатной платой и белыми светодиодами это придает плате явно высококлассный вид.

Материнская плата X870E Aero X3D Wood ($499,99, около 40 тыс. руб.) — это не просто красивый дизайн. Она может похвастаться превосходным набором функций, включая четыре разъема M.2, два порта 5 Гбит/с Ethernet (уникальная особенность среди прямых конкурентов), быстрый Wi-Fi 7 и два порта USB 4. По своим характеристикам она не уступает конкурентам в аналогичной ценовой категории, таким как Asus ProArt X870E-Creator ($504,99), MSI X870E Carbon ($429,99) и ASRock X870E Taichi OCF ($499,99). Помимо внешнего вида и оснащения, плата также показала очень хорошие результаты в наших всесторонних тестах.

Даже без характерных деревянных вставок, Aero X3D — серьёзный претендент в премиальном сегменте среднего класса. Для энтузиастов, собирающих белый ПК с бюджетом на материнскую плату менее $500 (40 тыс. руб.), Gigabyte X870E Aero X3D Wood — одна из самых стильных белых плат на рынке, а её отделка под дерево, несомненно, привлечёт внимание. Благодаря своим характеристикам, производительности и уникальным элементам дизайна, Aero X3D Wood заслуживает места в нашем списке лучших протестированных нами материнских плат.
