Обзор FreeCAD: одна из лучших бесплатных CAD-программ

Ранее в этом году я признал FreeCAD победителем в категории «лучшая бесплатная программа» в моем руководстве по САПР-софту. Учитывая ограниченную конкуренцию, неудивительно, что она оказалась на вершине, но даже после знакомства с такими программами, как LibreCAD и Onshape, я считаю, что эта позиция заслуженна.

FreeCAD предоставляет функциональность для 2D- и 3D-моделирования, что делает ее идеальным инструментом для архитекторов, энтузиастов 3D-печати и всех, кто работает с ЧПУ-станками. Также в ней можно создавать NURBS-кривые, проводить анализ моделей и работать над BIM-проектами. Главное — убедитесь, что вы используете один из лучших ноутбуков для САПР, чтобы раскрыть весь потенциал программы.

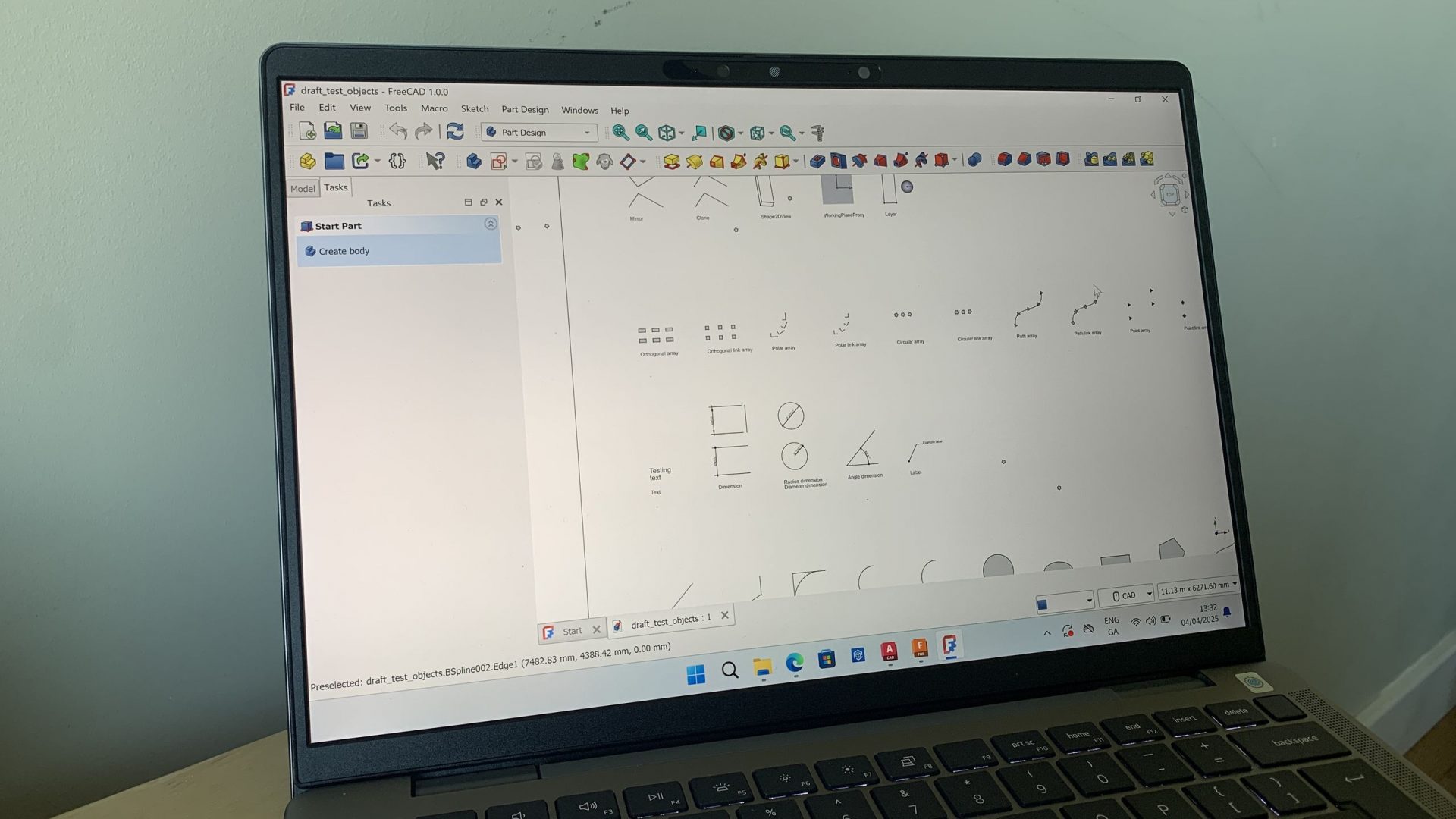

Помимо отличного набора инструментов, нам нравится, что FreeCAD совместима с Windows, Mac и Linux. Поддержка всех основных операционных систем делает ее идеальным решением для междисциплинарных команд. Я скачал приложение на свой Mac и приступил к его тестированию.

Как я тестировал

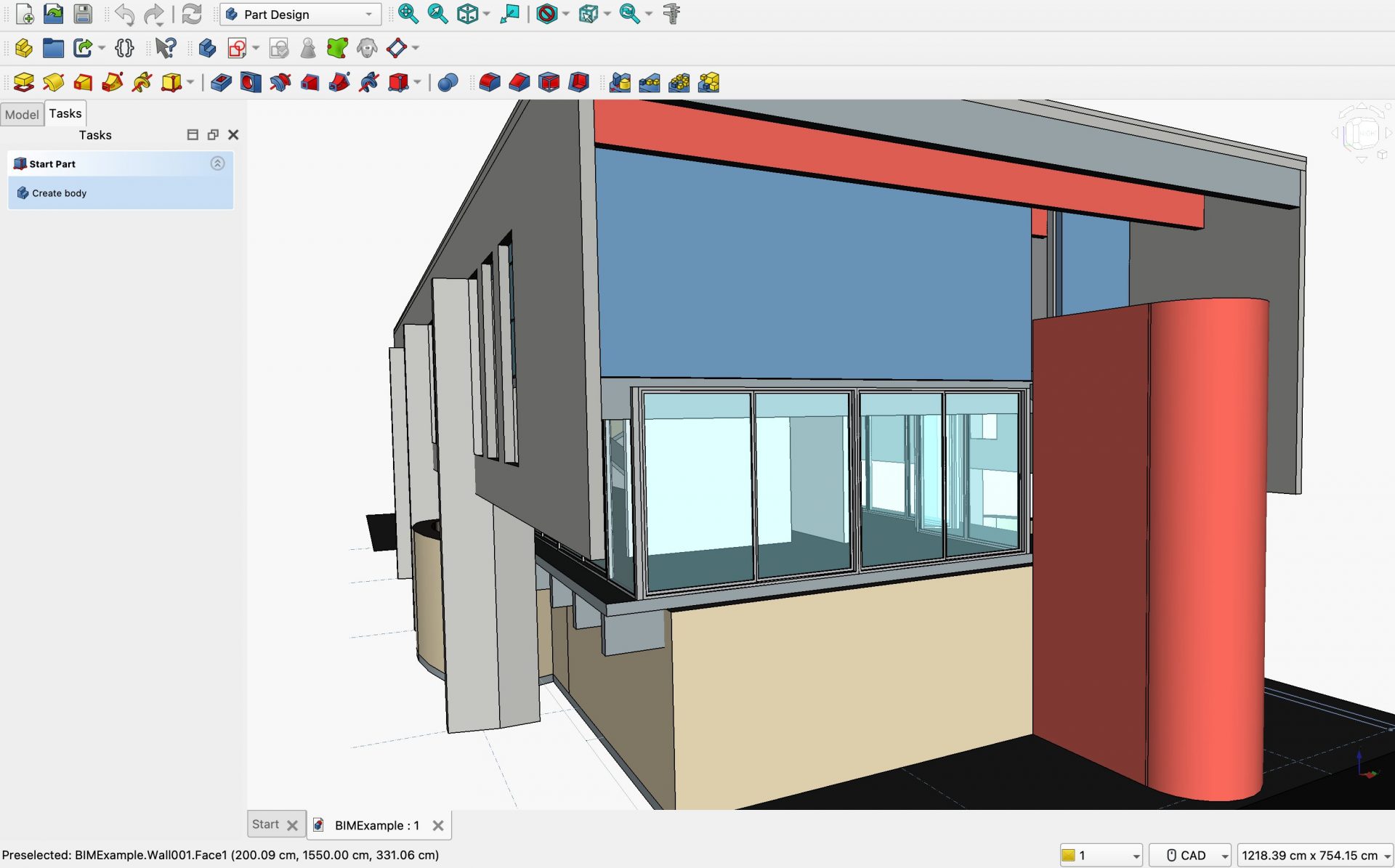

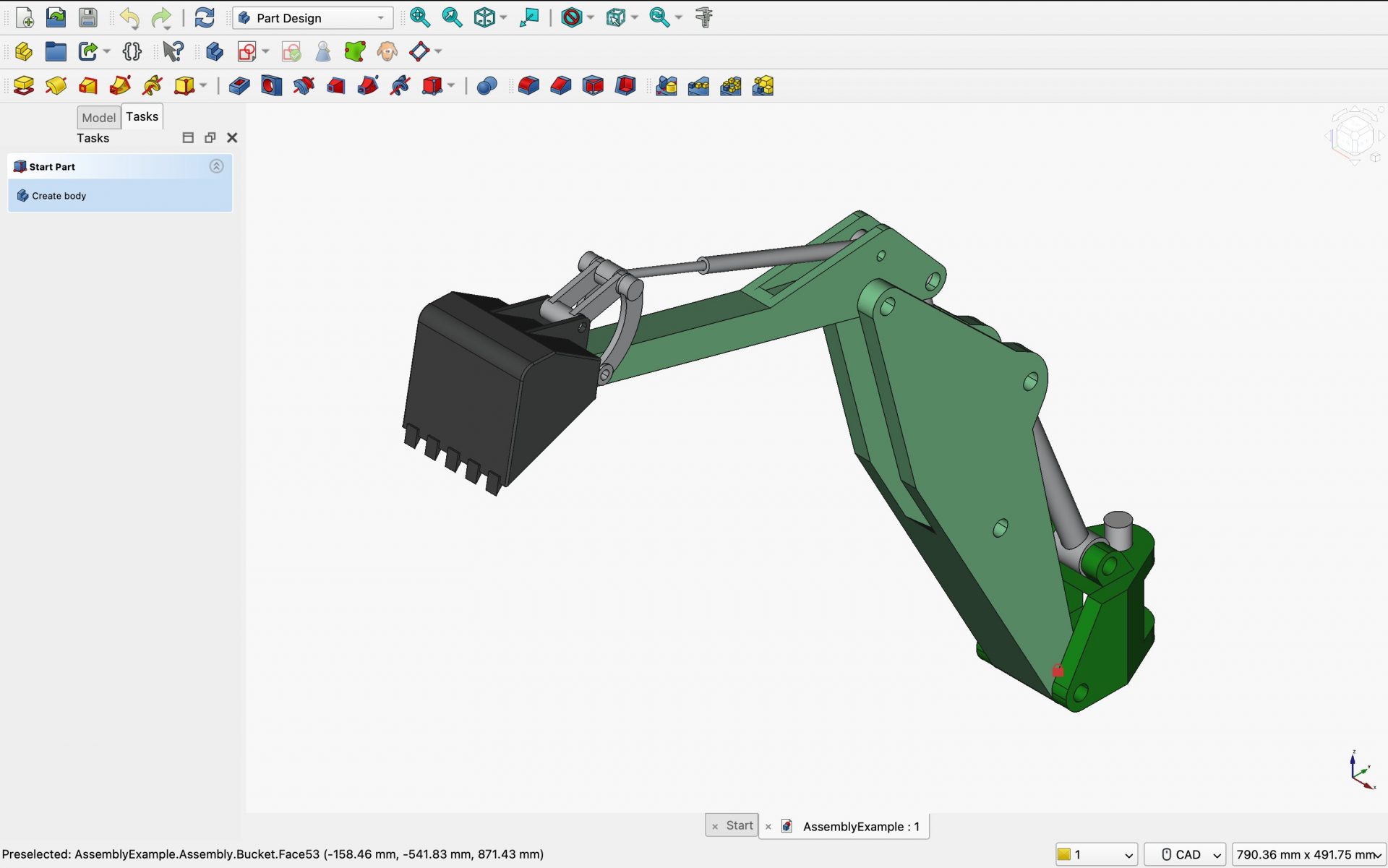

Чтобы протестировать основные функции FreeCAD, я решил поработать над двумя отдельными проектами, охватывающими 2D- и 3D-дисциплины. Подходы дизайнеров и визуализаторов к этим областям сильно различаются, и я хотел учесть это в своем тестировании. Моя 2D-работа была сосредоточена на архитектуре, а 3D — на создании ковша и стрелы экскаватора.

Тарифы и цены

FreeCAD, что неудивительно, на 100% бесплатна, и, согласно их веб-сайту, «всегда будет бесплатной». Ее можно свободно использовать, изменять и распространять, что дает пользователям полную свободу действий.

Хотя это и не обязательно, желающие могут поддержать проект, пожертвовав деньги. Этим занимается FreeCAD Project Association (FPA) — некоммерческая ассоциация, созданная администраторами и основными разработчиками FreeCAD. Собранные средства FPA направляет на поддержку разработчиков и спонсирование новых проектов.

Соотношение цены и качества: 4.5/5

Настройка и начало работы

• Новые шаблоны файлов
• Настраиваемые параметры навигации

Интерфейс FreeCAD не назовешь особенно привлекательным или интуитивным, хотя об этом мы поговорим подробнее в следующем разделе. Однако процесс начала работы довольно прост благодаря набору шаблонов, которые можно выбрать на стартовом экране. Они настраивают различные параметры, включая единицы измерения и вид по умолчанию (сверху или в 3D).

Также доступен ряд примеров файлов, которые идеально подходят для ознакомления с программой. Возможность изучать и экспериментировать с хорошо сделанными чертежами и моделями невероятно полезна для понимания того, как работает программа.

Еще одна функция, которую я нашел чрезвычайно полезной для быстрого старта, — это возможность настраивать тип навигации. Это можно сделать как при создании проекта, так и в любой момент позже. Среди вариантов есть, например, Blender, Revit и TinkerCAD. Это означает, что если вы переходите с другой программы и не хотите изучать новый способ взаимодействия с приложением, вы можете просто выбрать привычный вам тип навигации.

Оценка настройки: 4.5/5

Функции

• Функциональность для 2D и 3D
• Поддержка параметрического моделирования

FreeCAD позволяет дизайнерам создавать и редактировать 2D-чертежи и 3D-модели. Поэтому она идеально подходит для архитекторов, 3D-моделлеров, энтузиастов 3D-печати и тех, кто работает с ЧПУ. Возможность импорта и экспорта во все основные форматы файлов, включая STEP, IGES, OBJ, STL и DWG, помогает FreeCAD легко интегрироваться в более широкую экосистему программ.

Одна из главных сильных сторон FreeCAD — это то, что каждый объект в ней является параметрическим. Это означает, что они основаны на свойствах, таких как числовые значения, текст, переключатели или даже другие объекты, и поэтому их можно легко обновлять или корректировать. Эта параметрическая функциональность тесно связана с историей изменений, которая позволяет вернуться к любому моменту времени, внести правку и увидеть, как она отразится на всей модели. Такой неразрушающий рабочий процесс — просто мечта.

FreeCAD также включает в себя набор «верстаков» (workbenches), в том числе для сборок, архитектуры и даже BIM. Все три интегрированы в FreeCAD и предлагают специализированные инструменты для каждого типа проектов.

3D-моделирование возможно через создание твердотельных объектов, объектов граничного представления (BRep) и неоднородных рациональных B-сплайнов (NURBS).

С помощью набора инструментов для создания и изменения этих объектов у вас будет все необходимое для выполнения булевых операций, создания скруглений, очистки форм и многого другого.

Оценка функций: 4/5

Пользовательский интерфейс и опыт использования

• Простой, но сложный в навигации интерфейс
• Обширная документация и уроки на YouTube

Открыв FreeCAD, я был удивлен, насколько устаревшим и простым оказался интерфейс. Я понимаю, что это всего лишь версия 1.0 и программа на 100% бесплатна, но я не думаю, что это должно быть оправданием для отсутствия хорошего дизайна и продуманных рабочих процессов. В этом отношении я бы хотел, чтобы команда разработчиков сделала значительные шаги вперед в улучшении пользовательского интерфейса и взаимодействия с ним.

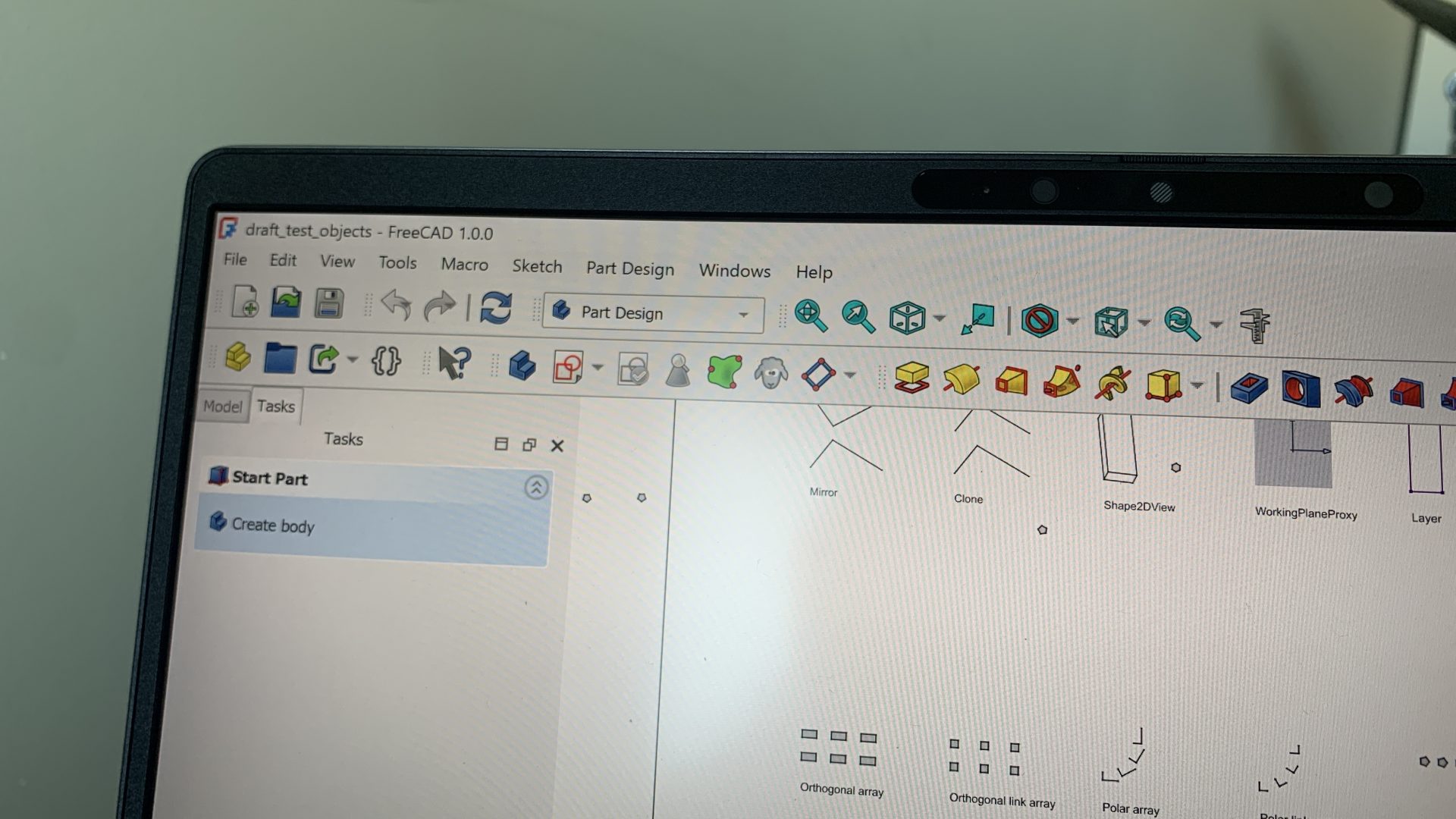

Набор иконок в верхней части приложения довольно понятен и имеет цветовую кодировку, но не все из них достаточно ясно сообщают о своей функции. К счастью, если навести курсор на любую из них, появляется всплывающая подсказка с описанием, что оказалось для меня бесценным при освоении программы. Также есть инструмент «Что это?», который открывает онлайн-документацию для любого инструмента, на который вы нажмете.

С положительной стороны, создание и изменение 2D- и 3D-объектов на удивление просты. Если в окне просмотра не выбрано ни одного объекта, панель «Задачи» (Tasks) отображает список объектов, которые можно создать. Если же вы выберете объект, на той же панели появится набор инструментов для его изменения. Таким образом, простота интерфейса на самом деле помогает упростить некоторые из этих процессов, хотя рабочие процессы все еще остаются излишне сложными и запутанными.

Оценка производительности: 3.5/5

Справка и поддержка

• Помощь сообщества на онлайн-форуме
• Официальная поддержка в Discord-канале FreeCAD

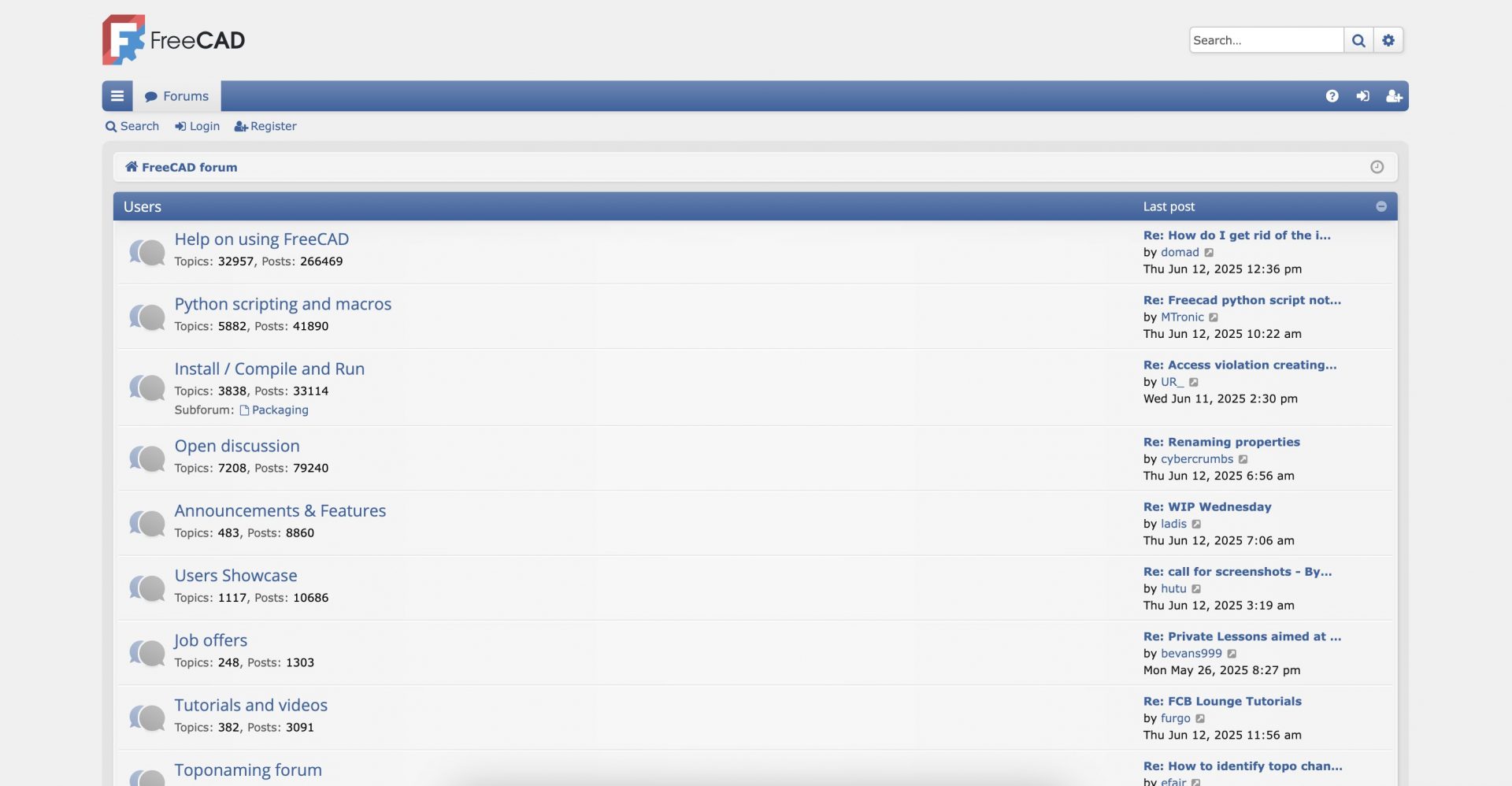

Как это часто бывает с бесплатным программным обеспечением с открытым исходным кодом, почти вся помощь и поддержка осуществляются через форум и Discord-канал. Форум аккуратно организован по темам для всех распространенных вопросов и не только. Меня также впечатлило наличие разделов для других языков, включая французский, итальянский и португальский.

Discord-канал FreeCAD немного менее активен, большинство анонсов публикуется в канале «How to». Последнее обновление от команды было в конце 2024 года, так что не ожидайте найти там много помощи или регулярных новостей. Для получения более подробной информации посетите веб-сайт FreeCAD.

Оценка поддержки: 4/5

Для кого это?

• 2D- и 3D-дизайнеры с ограниченным бюджетом

Не у всех есть деньги на подписку на AutoCAD, 3ds Max или SketchUp. Именно поэтому FreeCAD так популярен. Несмотря на то, что он не так богат функциями или отточен, как эти приложения, FreeCAD все же более чем способен справиться с задачами большинства пользователей. Поэтому он идеально подходит для фрилансеров-архитекторов, 3D-визуализаторов и продуктовых дизайнеров, а также для многих других смежных профессий.

Она не идеальна, но FreeCAD — одна из лучших бесплатных программ для автоматизированного проектирования, которыми я когда-либо пользовался

Итоговая оценка FreeCAD
