Обзор Cooler Master MasterLiquid 240 Atmos: динамит в компактном корпусе

Cooler Master провела насыщенное лето, обновляя свою обширную линейку продуктов для охлаждения. Ранее этим летом мы рассмотрели MA824, Hyper 622 Halo и совсем недавно 360 Atmos, которые представляют собой усовершенствованные и инновационные версии кулеров предыдущего поколения.

В сегодняшнем обзоре мы рассмотрим MasterLiquid 240 Atmos — уменьшенную 240-миллиметровую версию 360 Atmos, которую мы тестировали (и которая нам очень понравилась) в начале этого года. Наши требования к 240-миллиметровым моноблокам возросли с тех пор, как мы протестировали Lian Li’s Galahad II 240, который стал первым 240-миллиметровым моноблоком, способным справиться с полным нагревом процессора Intel i7-13700K. Сможет ли 240 Atmos AIO обойти своих конкурентов и занять место в нашем списке лучших моноблочных систем охлаждения? Чтобы это выяснить, нам нужно протестировать его производительность. Но сначала ознакомьтесь с техническими характеристиками кулера от Cooler Master.

Технические характеристики MasterLiquid 240 Atmos

MasterLiquid 240 Atmos: распаковка

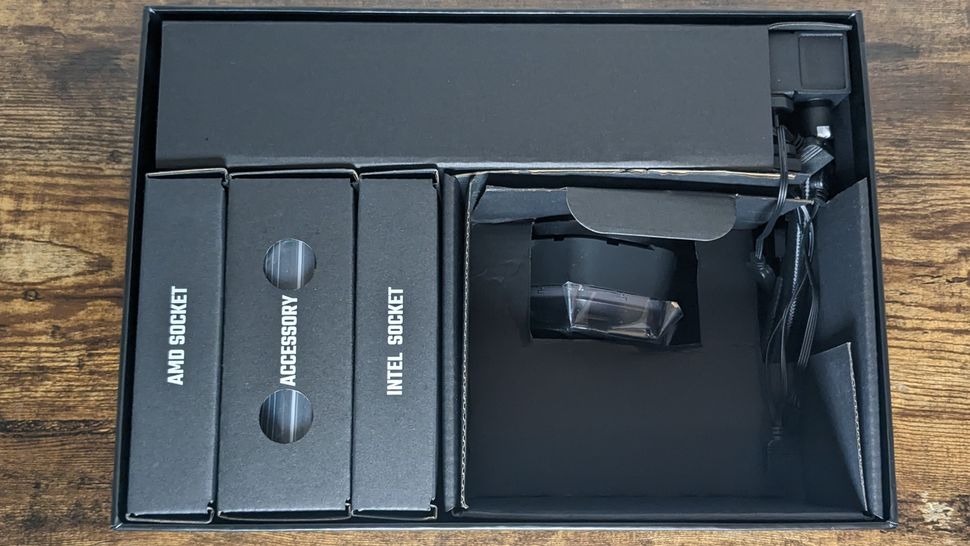

Как и в случае с 360-миллиметровой версией этого продукта, упаковка MasterLiquid 240 Atmos заслуживает отдельного упоминания. Это одна из самых стильных упаковок, которые я видел у кулеров. Открыв коробку, вы обнаружите, что кулер аккуратно упакован и защищен формованным картоном и пластиковой пленкой, а вентиляторы уже установлены на радиаторе для удобства. Все необходимые детали для установки на системы AMD или Intel аккуратно разложены в трех коробках с аксессуарами. Такая организация особенно удобна, если вы планируете в будущем перенести кулер на другой компьютер. Если вы сохраните упаковку, то сможете легко перенести кулер на другую платформу через несколько месяцев или лет после покупки.

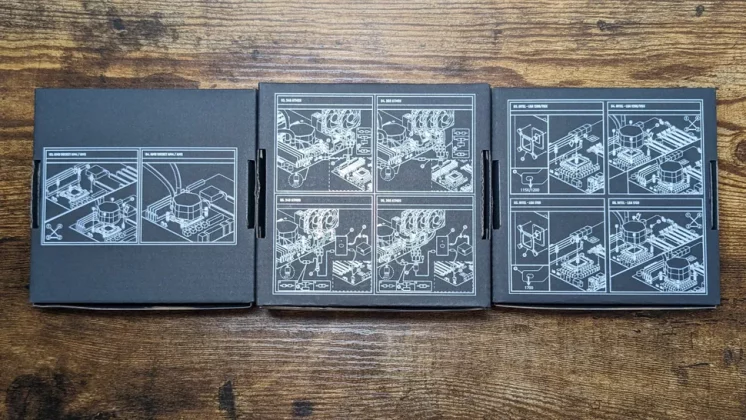

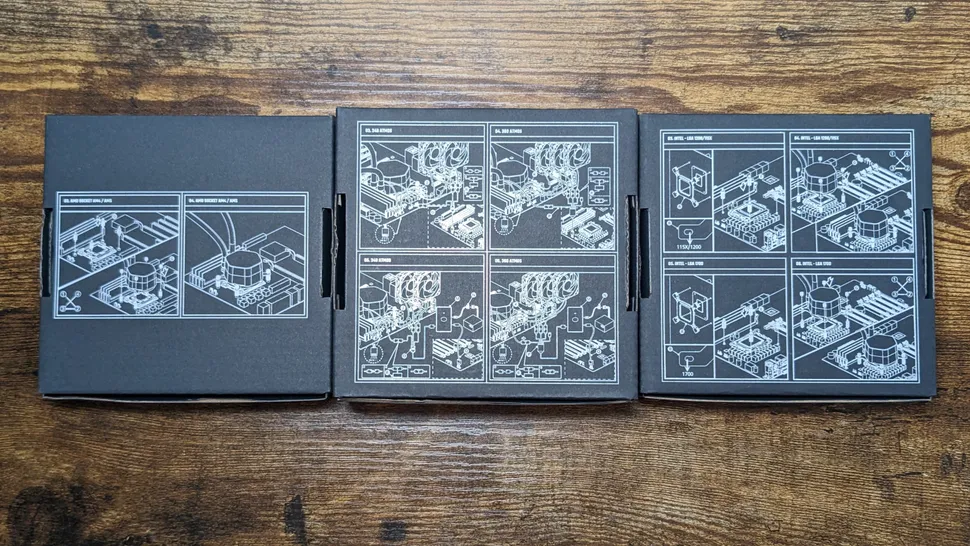

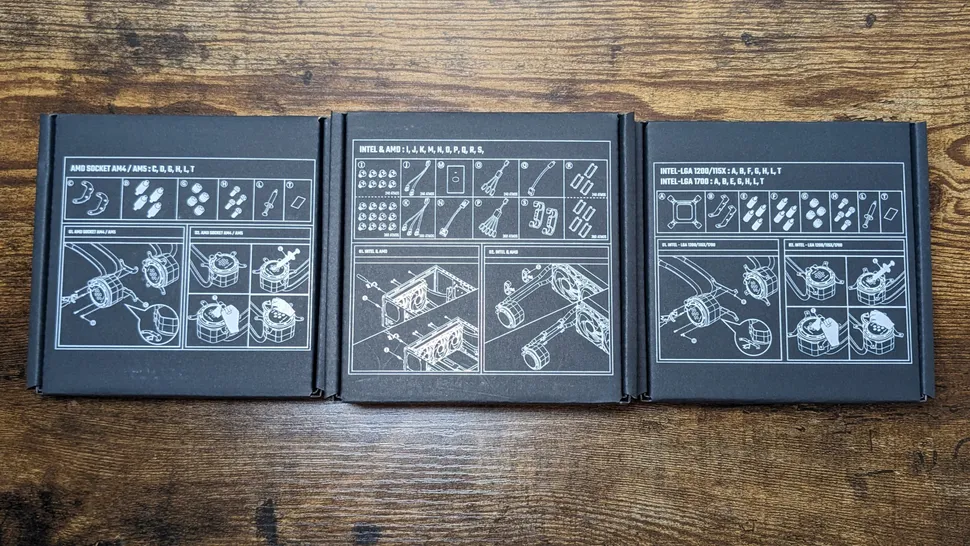

Коробки не только служат для упаковки содержимого, но и выполняют функцию инструкции с понятными пояснениями, напечатанными на боковых сторонах. Кроме того, с помощью QR-кода можно перейти по ссылке на PDF-версию инструкции. По крайней мере, это лучше, чем MAG CoreLiquid E360 от MSI, у которого вообще нет печатного руководства по установке.

1 из 2

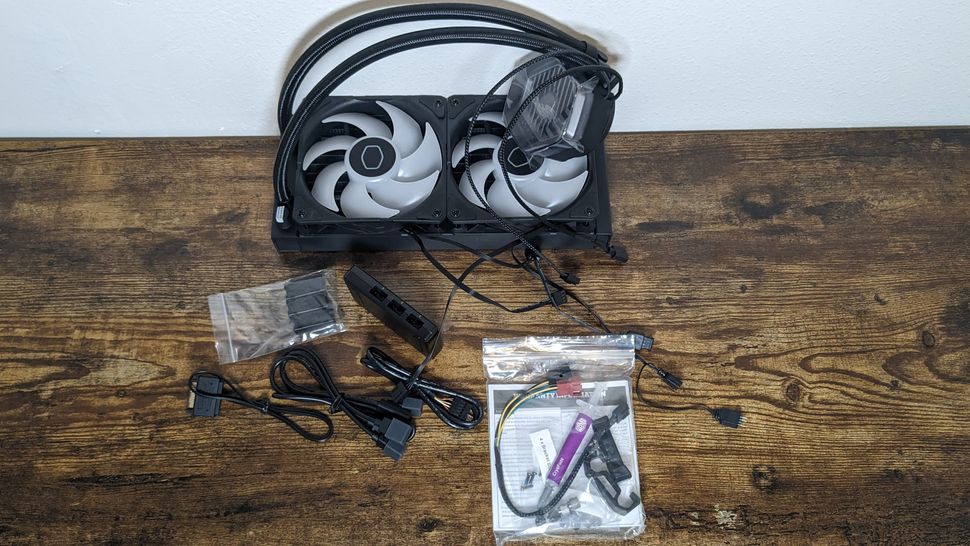

В комплект поставки MasterLiquid 240 Atmos входят следующие компоненты:

• Два вентилятора Sickleflow Edge 120 с предустановкой
• Радиатор 240 мм
• Термопаста CryoFuze и инструменты для нанесения
• Шнур ШИМ-разветвителя
• Шнур-разветвитель ARGB

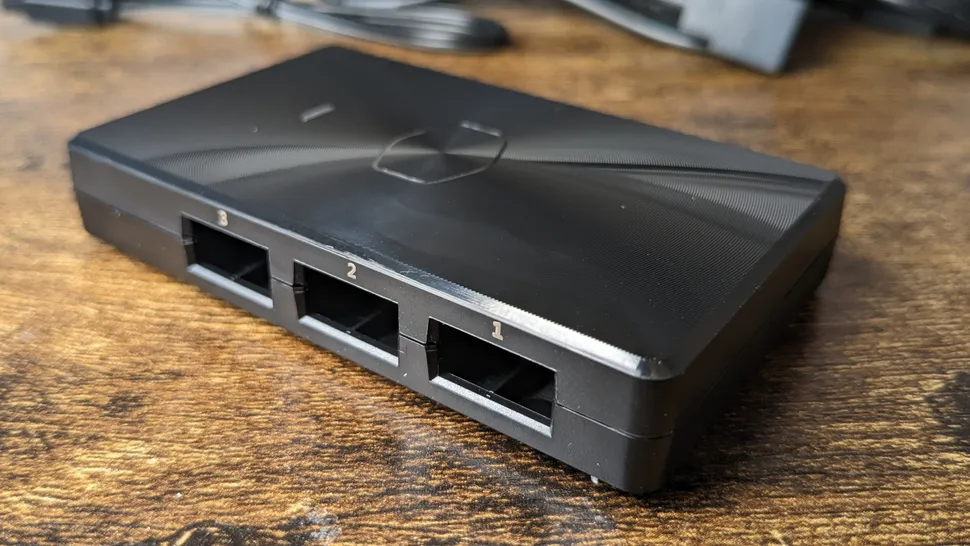

• Концентратор ARGB
• Крепления для всех современных процессорных разъёмов (включая AM5 и LGA1700)
• Зажимы для управления кабелем

MasterLiquid 240 Atmos: установка

Установка MasterLiquid 240 Atmos проста в системах с процессором Intel LGA 1700.

Я бы посоветовал закрепить радиатор на корпусе до выполнения других этапов установки. Как правило, это упрощает остальную часть процесса установки — если только вы не собираете компьютер в компактном корпусе SFF.

Пользователям Intel следует начать с того, что прижать заднюю панель к материнской плате и закрепить её, вкрутив монтажные стойки с передней стороны материнской платы.

Затем вам нужно будет нанести термопасту на процессор. Если вы не знаете, как это сделать, ознакомьтесь с нашим руководством Как нанести термопасту. В комплект Cooler Master входит 5-точечный аппликатор, который можно использовать для более точного нанесения.

Прикрепите монтажные планки к процессорному блоку (монтажные планки Ryzen показаны на рисунке).

Установите процессорный блок на монтажные планки и закрепите его прилагаемыми винтами с накатной головкой.

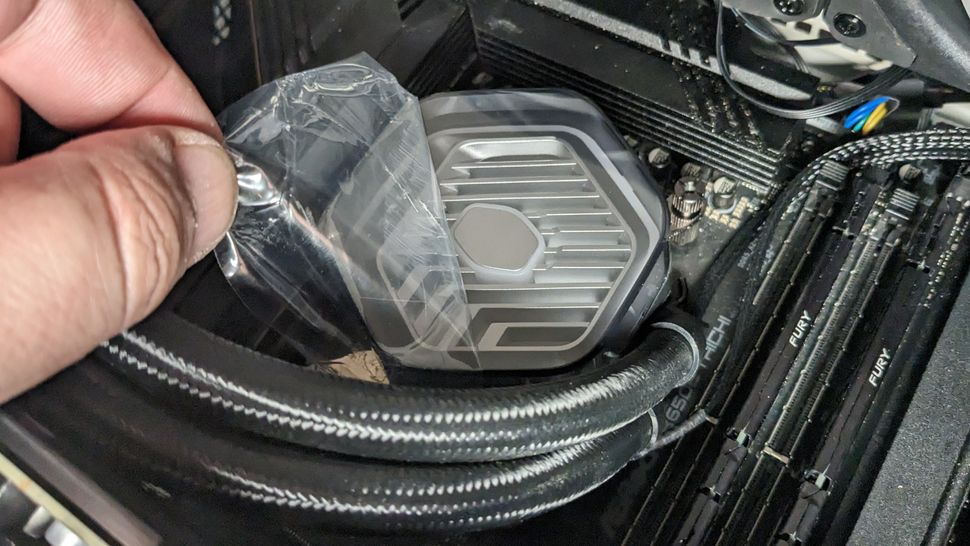

Подключите разъёмы PWM и ARGB и не забудьте снять защитную плёнку перед включением компьютера.

Особенности системы охлаждения Cooler Master MasterLiquid 240 Atmos

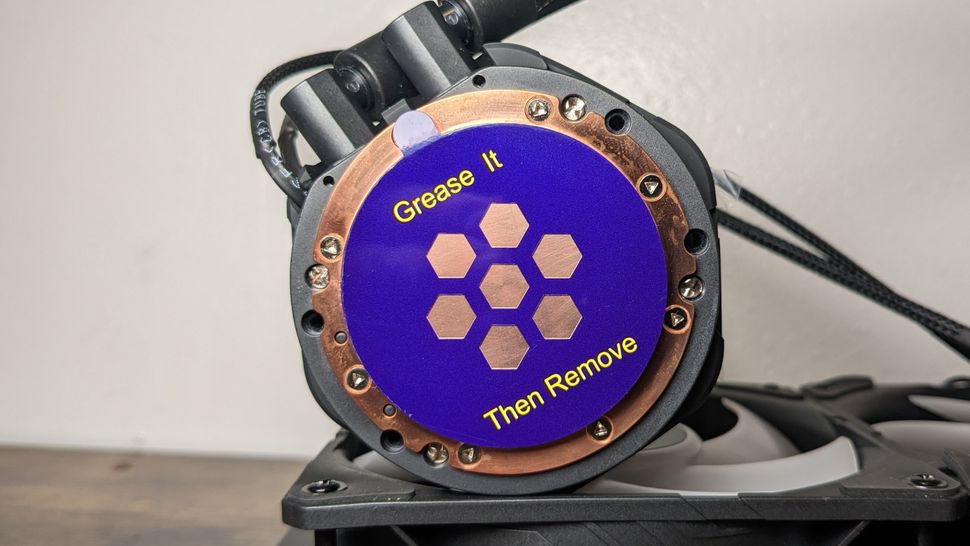

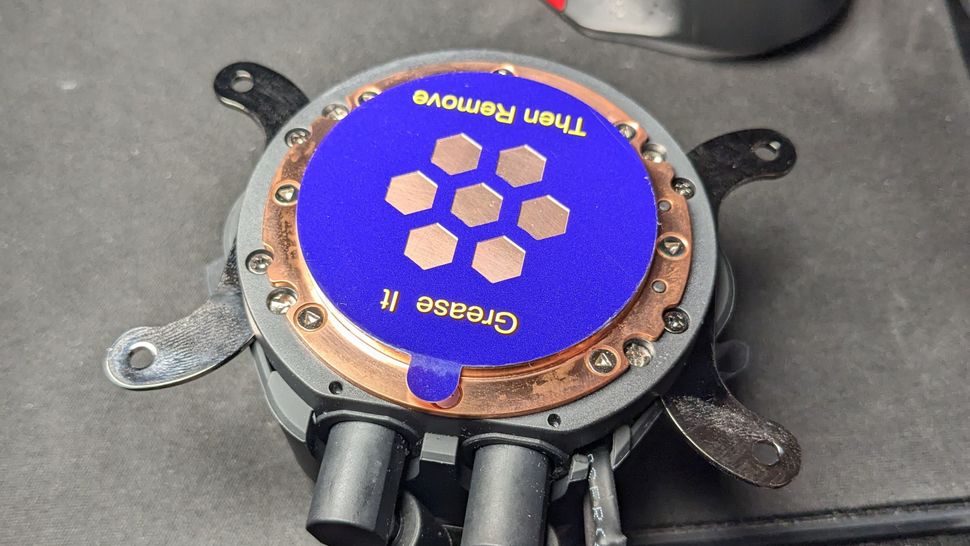

Медная контактная пластина с инструментом для смазки

В комплект MasterLiquid 240 Atmos входит большая медная контактная пластина для процессора, а также трафарет для термопасты с 5 точками для оптимального нанесения.

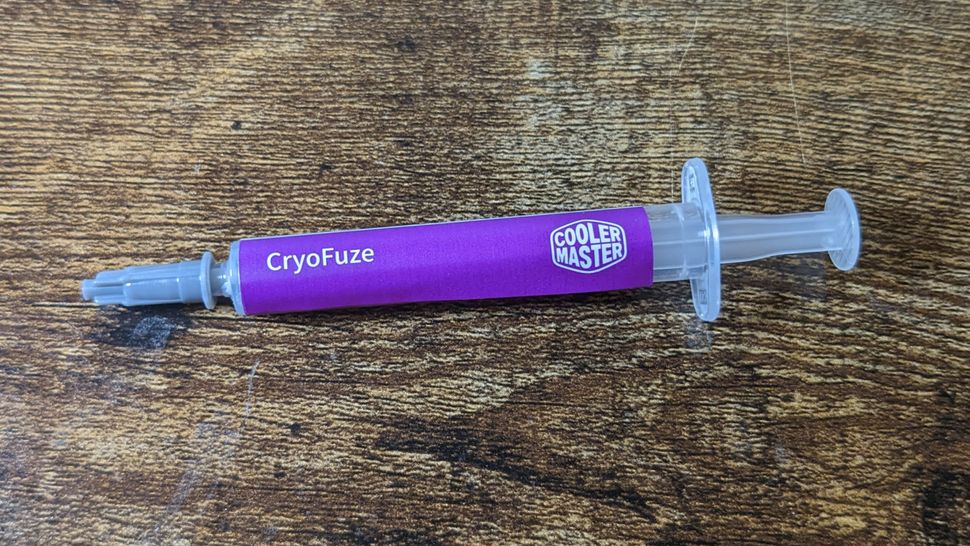

Тюбик с термопастой

В то время как большинство производителей скупятся и кладут в комплект только термопасту, нанесённую заранее, Cooler Master включает в комплект тюбик термопасты CryoFuze, которого хватит на несколько применений. После использования тюбик лучше оставить в коробке вместе с другими аксессуарами.

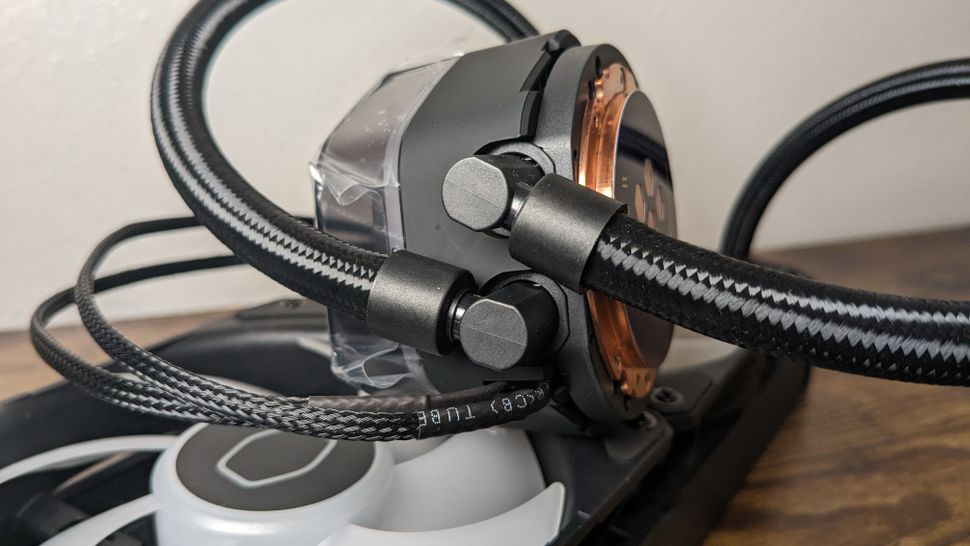

Полностью вращающаяся плетёная трубка

Можно не только регулировать трубки, подключенные к процессорному блоку, но и поворачивать их для удобства установки вокруг таких элементов, как высокая оперативная память или другие компоненты. Трубки оплетены для повышения прочности и долговечности, а также для придания им эстетичного вида внутри корпуса.

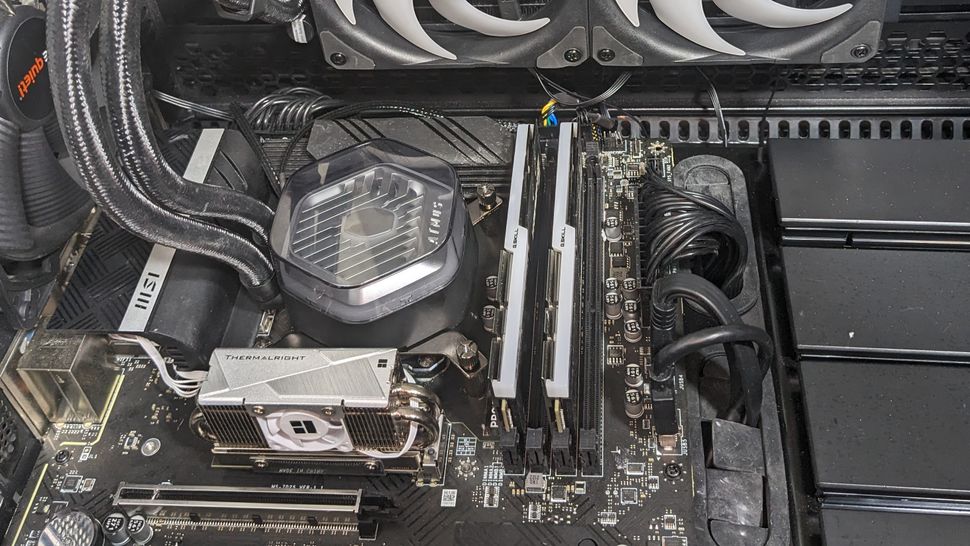

Полная совместимость с оперативной памятью

Поскольку блок процессора не мешает слотам DIMM на материнской плате и не выступает над ними, с этим кулером совместимы модули оперативной памяти любого размера, независимо от высоты.

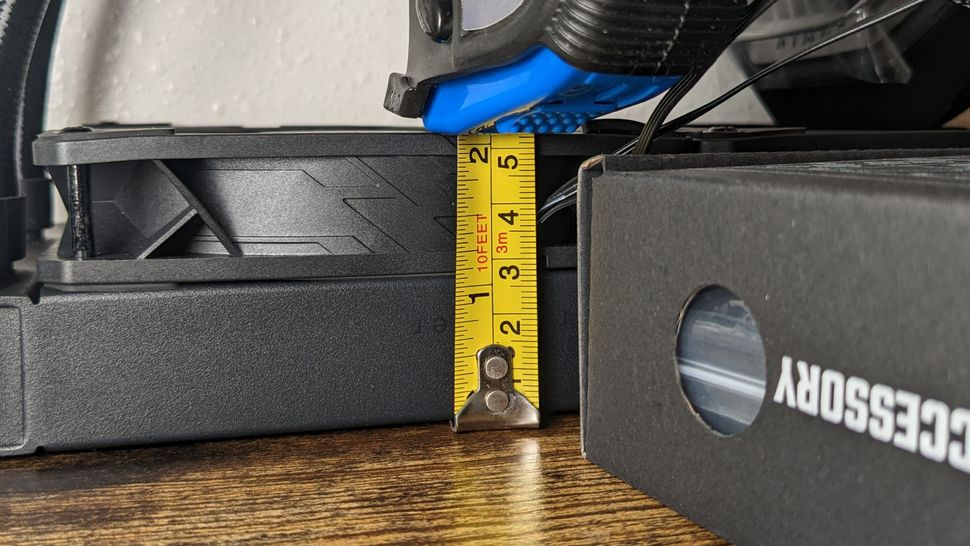

Радиатор толщиной 27 мм

В 360 Atmos установлен радиатор толщиной 27 мм. С установленными вентиляторами общая толщина составляет 52 мм.

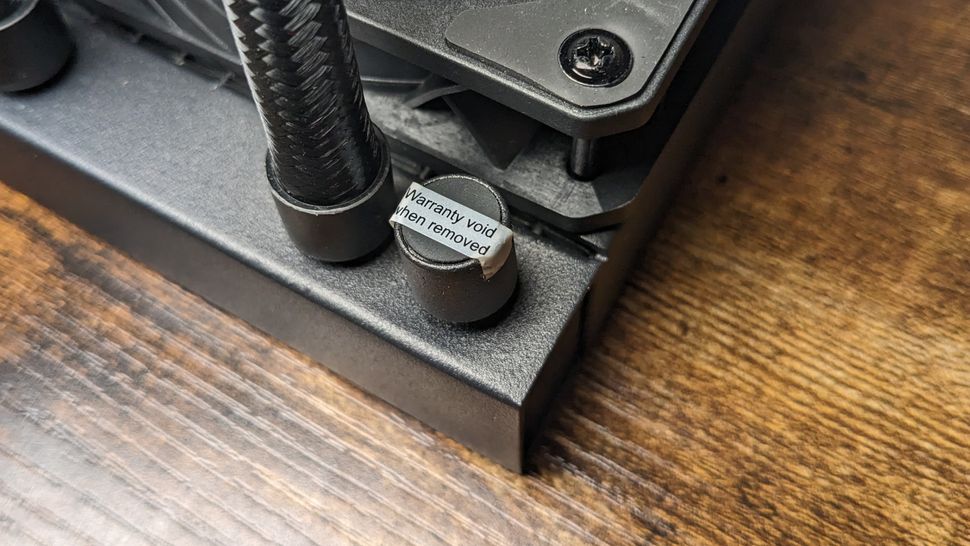

В течение 5-летней гарантии Cooler Master вам не нужно будет доливать жидкость в устройство. Но если вы захотите сделать это после окончания гарантийного срока, вы сможете воспользоваться портом для долива. К сожалению, Cooler Master прилагает наклейку с надписью «Гарантия аннулируется при вскрытии», что технически незаконно в США в соответствии с Законом о гарантиях Магнусона-Мосса. Однако в том редком случае, если вам понадобится заменить его до истечения гарантийного срока, скорее всего, проблема будет серьёзнее, и замена не решит её. В таком случае вам лучше обратиться в службу поддержки.

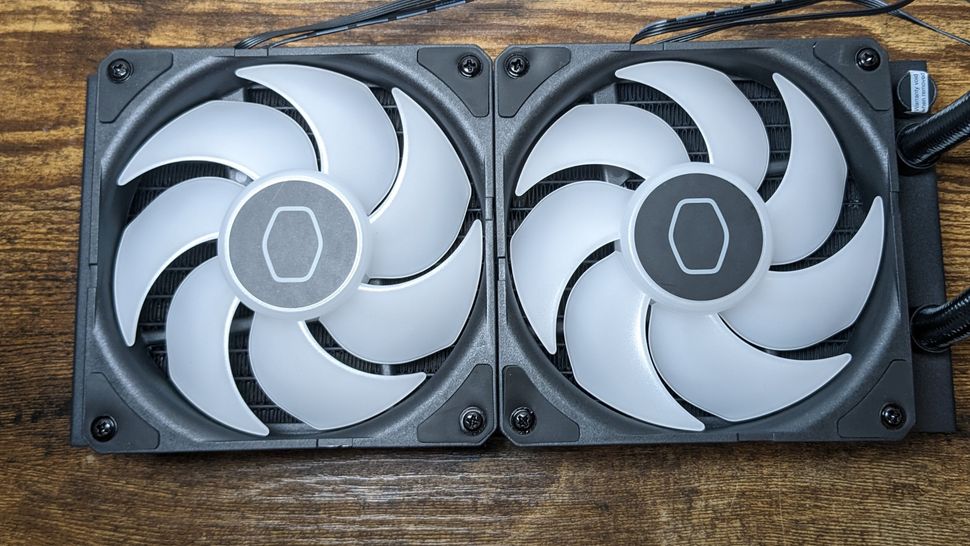

Два 120-миллиметровых вентилятора Sickleflow Edge

Кулер — это не только радиатор. Входящие в комплект вентиляторы существенно влияют на охлаждение и уровень шума, а также на внешний вид кулера в корпусе. Компания Cooler Master включает в комплект 240 Atmos свои новейшие вентиляторы Sickleflow Edge. Срок службы многих конкурирующих вентиляторов составляет всего 40 000 часов, но Cooler Master уверена в качестве своих вентиляторов и заявляет, что их срок службы составляет более 160 000 часов.

Многие компании оснащают свои 360-миллиметровые моноблоки более мощными вентиляторами, а 240-миллиметровые моноблоки — менее мощными. При этом компании часто называют эти разные вентиляторы одинаково. Вентиляторы, входящие в комплект 240 Atmos, обеспечивают такое же качество и производительность, как и вентиляторы, входящие в комплект 360 Atmos.

(Опционально) программное управление MasterPlus и аппаратный контроллер ARGB

Производители моноблоков, как правило, придерживаются одной из двух крайних позиций в том, что касается управления кулером: либо они заставляют вас использовать громоздкое программное обеспечение для управления устройством, либо не предоставляют никакого программного обеспечения и вынуждают вас полагаться только на управление ШИМ и ARGB на материнской плате.

С MasterLiquid 240 Atmos у вас есть выбор. При желании вы можете использовать стандартные элементы управления материнской платы, но компания также предлагает дополнительное программное обеспечение MasterPlus для более индивидуальной настройки. В комплект AIO также входит аппаратный контроллер ARGB, который упрощает подключение нескольких устройств с RGB-подсветкой.

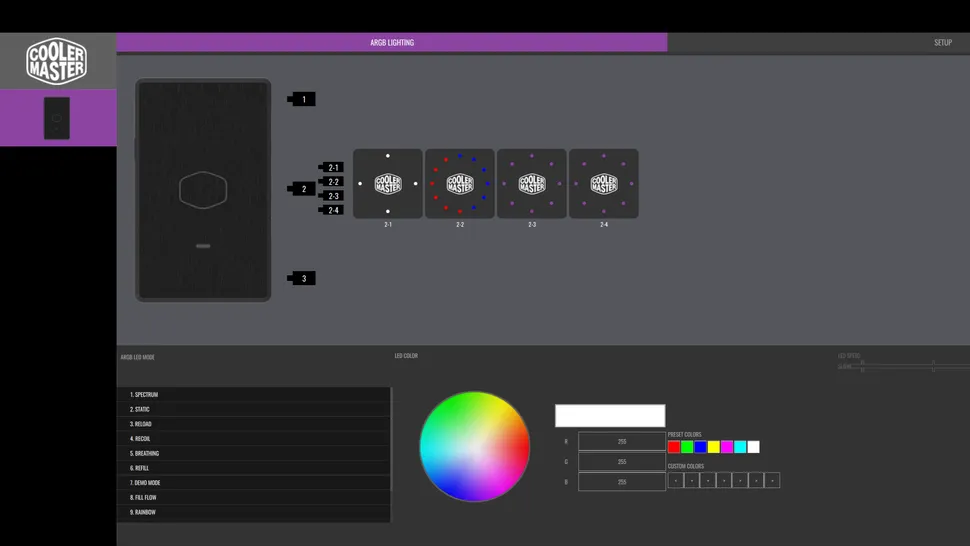

Как и другие программы для управления освещением, Master Plus предлагает множество предустановленных функций освещения, которые можно настроить. На гифке ниже показано действие отдельных предустановок по умолчанию.

Программное обеспечение MasterPlus также позволяет точно настраивать отдельные светодиоды подключенного RGB-устройства. На скриншоте ниже показаны настройки блока ЦП, в которых используется сочетание красного, белого и синего цветов. Я также приложил фотографию блока ЦП с примененными настройками.

1 из 2

Программное обеспечение Cooler Master позволяет управлять моноблочным кулером и настраивать его, но на этом его возможности не заканчиваются. Оно также может уведомлять вас об утечках, потенциально предотвращая катастрофу. Компания обещает, что в ближайшем будущем в программное обеспечение будут добавлены новые функции с помощью API, который, как мы надеемся, позволит программному обеспечению управлять и многими другими продуктами.

Изгиб гнезда LGA1700

На эффективность охлаждения влияет множество факторов, помимо кулера для процессора, в том числе корпус, который вы используете, и установленные в нём вентиляторы. На это также может влиять материнская плата, особенно если она изогнута, что приводит к ухудшению контакта кулера с процессором.

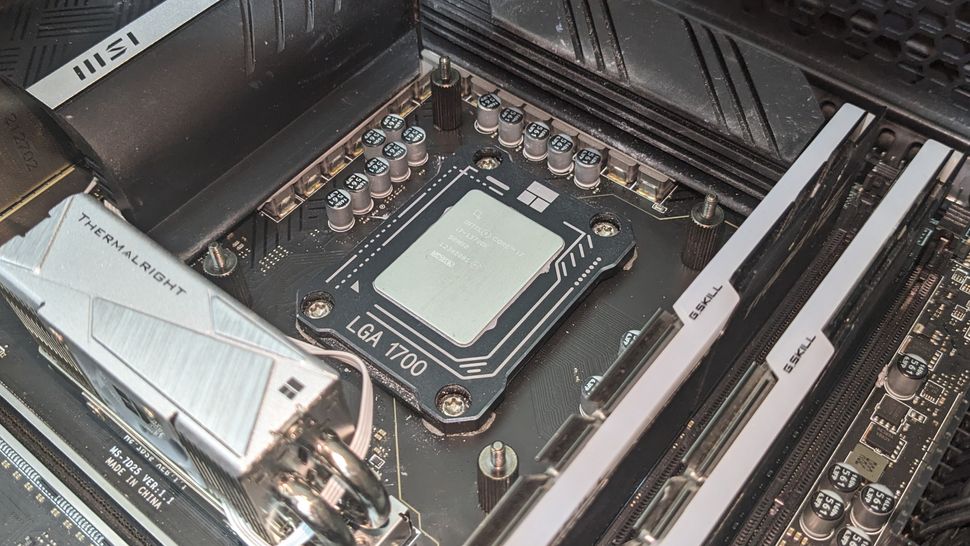

Чтобы изгиб не повлиял на результаты тестирования системы охлаждения, мы установили на нашу тестовую установку контактную рамку Thermalright LGA 1700. Если ваша материнская плата подвержена изгибу, результаты тестирования системы охлаждения будут хуже, чем показано ниже. Не все материнские платы одинаково подвержены этой проблеме. Я протестировал процессоры Raptor Lake на двух материнских платах. И хотя на одной из них после установки контактной рамки Thermalright LGA1700 температура значительно снизилась, на другой материнской плате температура не изменилась! Для получения дополнительной информации ознакомьтесь с нашим обзором контактной рамки.

Как мы тестируем кулеры?

Современные высокопроизводительные процессоры, будь то Intel или AMD, плохо охлаждаются при интенсивных нагрузках. В прошлом. достижение температуры 95 градусов по Цельсию и выше на настольном процессоре могло вызывать беспокойство. Но для современных высокопроизводительных процессоров это считается нормальным. Подобное поведение уже много лет наблюдается в ноутбуках из-за ограничений в охлаждении в ограниченном пространстве.

Все испытания проводятся при температуре окружающей среды 23 °C. Для каждого процессора проводится несколько тепловых испытаний, чтобы проверить работу кулера в различных условиях, и для каждого результата проводятся акустические измерения. Эти испытания включают:

1. Нормированное по шуму тестирование при низком уровне шума
2. Тестирование тепловых и акустических характеристик «из коробки»/по умолчанию
3. Ограничения по мощности не применяются
4. Поскольку в этом сценарии процессоры достигают максимальной температуры Tjmax, лучший способ сравнить эффективность охлаждения — измерить общее энергопотребление процессора.
5. Тепловые и акустические испытания в условиях ограниченной мощности
6. Мощность ограничена 175 Вт для имитации нагрузки средней интенсивности
7. Мощность ограничена 125 Вт, чтобы имитировать низкую интенсивность работы

Приведенные результаты измерений температуры получены в ходе 10-минутного тестирования. Чтобы убедиться, что этого времени достаточно для нагрузки на кулер, мы протестировали Thermalright Assassin X 120 R SE и DeepCool LT720 с помощью 30-минутного теста Cinebench на процессоре Intel i9-13900K в течение 10 и 30 минут. Результаты более длительного теста практически не изменились: Средняя поддерживаемая тактовая частота снизилась на 29 МГц у DeepCool LT720 и на 31 МГц у Thermalright Assassin X 120 R SE. Это невероятно малая разница в поддерживаемой тактовой частоте — 0,6 %. Разница в пределах погрешности говорит о том, что 10-минутные тесты действительно достаточно длительны для корректной проверки кулеров.

Тестовая конфигурация — платформа Intel LGA1700

Отсутствие ограничений по мощности тепловых результатов

Без ограничения мощности процессора Intel i7-13700K он будет нагреваться до максимальной температуры и переходить в режим теплового троттлинга даже при использовании самых мощных воздушных кулеров. Поэтому я измерил мощность процессора, чтобы определить максимальную мощность охлаждения и сравнить производительность.

Общее исключение составляют самые мощные 360-миллиметровые моноблоки, лучшие из которых способны поддерживать температуру процессора Intel i7-13700K ниже TJMax. Несмотря на небольшой размер, 240 Atmos от Cooler Master также может конкурировать с самыми мощными 360-миллиметровыми моноблоками, что делает его вторым 240-миллиметровым моноблоком, который я когда-либо тестировал и который способен на такое. Это непростая задача, поскольку даже большинство 360-миллиметровых моноблоков не проходят этот тест.

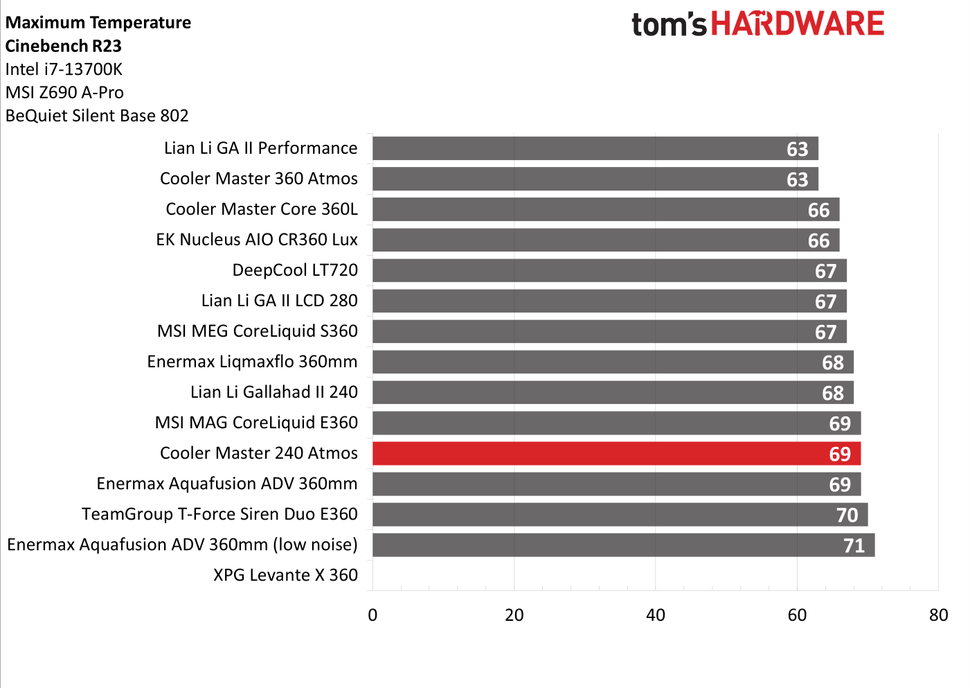

Чтобы правильно сравнить MasterLiquid 240 Atmos с другими кулерами того же класса производительности, я сравнил фактическую температуру процессора в этом тесте с температурой нескольких протестированных мной жидкостных кулеров, способных обеспечить такой же уровень охлаждения.

Новый блок Cooler Master MasterLiquid 240 Atmos обеспечивает охлаждение на 69 градусов выше температуры окружающей среды, что сопоставимо с бюджетным 360-миллиметровым моноблоком MSI и 360-миллиметровым моноблоком Enermax последнего поколения. Это один из самых высоких показателей в представленном здесь списке, но сам факт того, что он попал в этот список, впечатляет, учитывая его меньший размер — 240 мм.

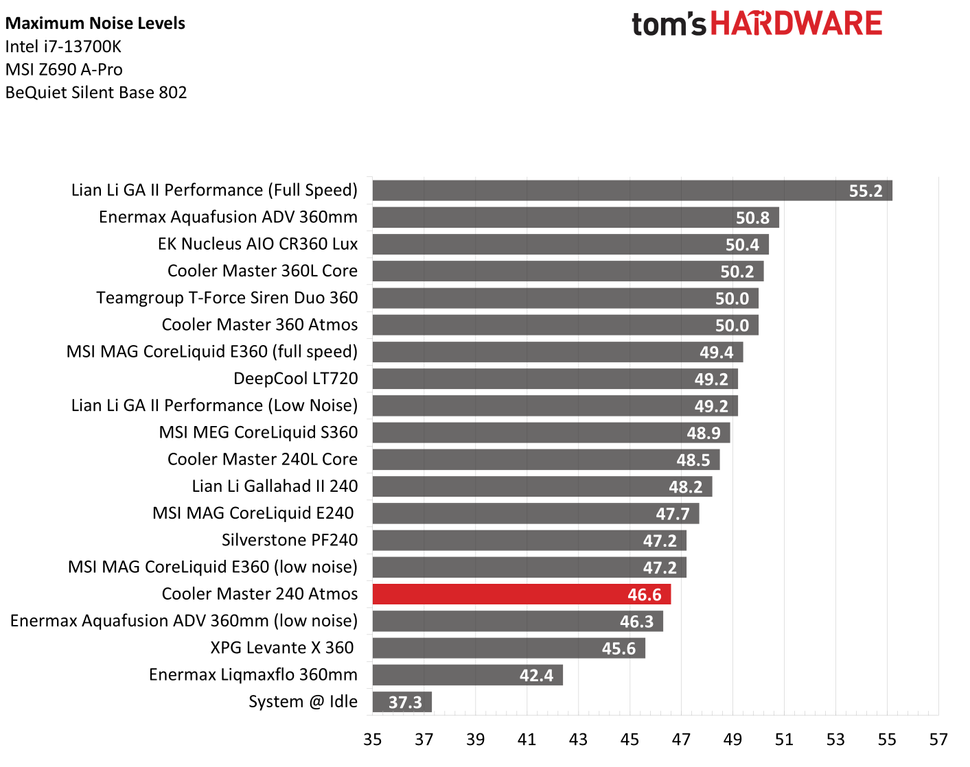

Акустика кулера при полной скорости вращения вентилятора немного шумная, на грани того, что я считаю комфортным, но это сопоставимо со многими другими кулерами этого класса, уровень шума которых обычно составляет 48–52 дБА. К сожалению, у меня нет инструментов, необходимых для сравнения частот, но звук вентиляторов был очень низким и приятным. Если вас беспокоит уровень шума, то в следующем разделе вы увидите, что 240 Atmos отлично справляется со своей задачей, даже когда кулер работает в тихом режиме.

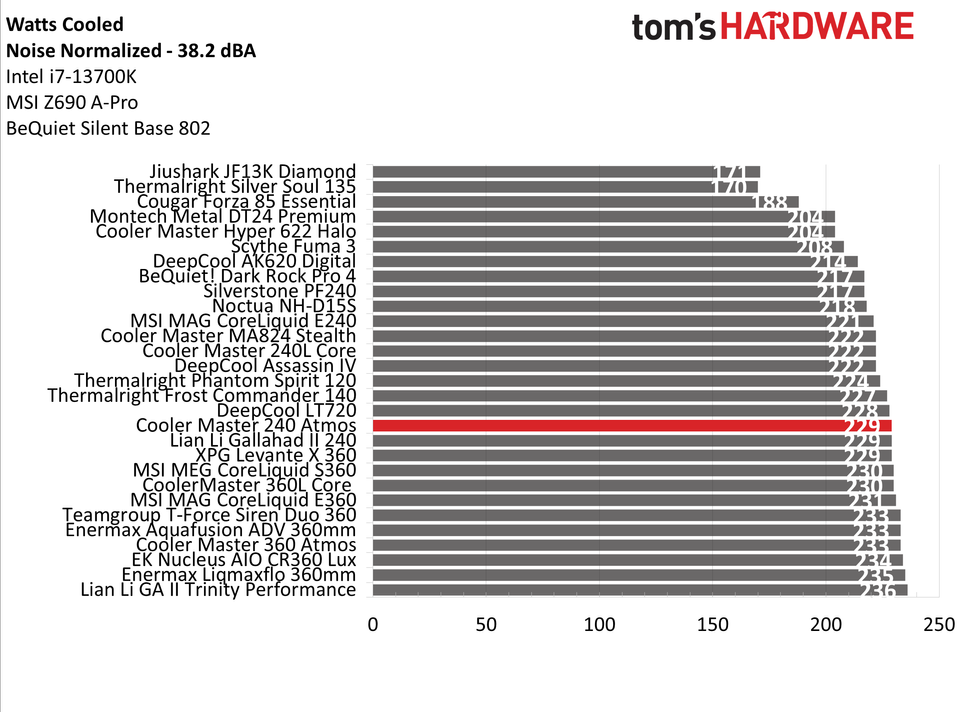

Тепловые результаты при уровне шума, нормальном для 38,2 дБА

Важно найти правильный баланс между уровнем шума вентилятора и эффективностью охлаждения. Хотя работа вентиляторов на полной скорости может в некоторой степени повысить эффективность охлаждения, польза от этого ограничена, и многие пользователи предпочитают тихую систему. В этом тесте с нормализацией уровня шума я установил значение 38,2 дБА. Это низкий уровень шума, но большинство людей его слышат.

MasterLiquid 240 Atmos справляется с этой задачей не хуже, чем Lian Li GA II 240 и XPG Levante X 360. Способность охлаждать процессор Intel i7-13700K мощностью 229 Вт означает, что этот кулер может справиться с большинством рабочих нагрузок без какого-либо троттлинга при тихой работе вентиляторов. Только самые ресурсоёмкие задачи, такие как рендеринг, могут привести к тому, что процессор достигнет максимальной температуры, и любое троттлинг-снижение должно быть незначительным.

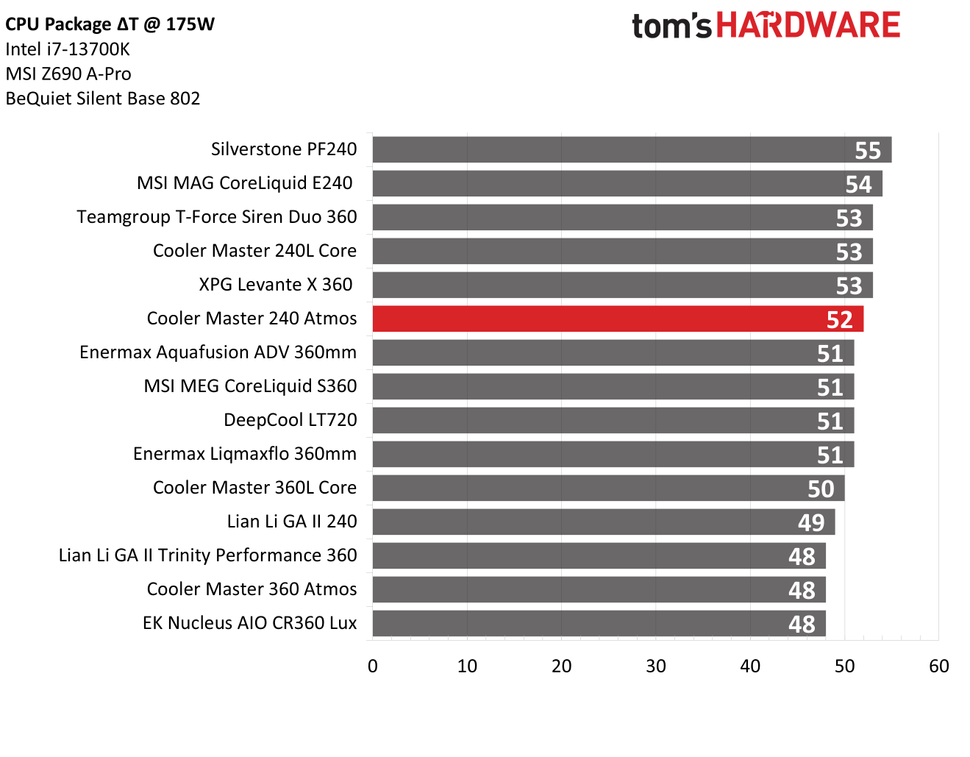

Результаты Cinebench 175 Вт

Большинство кулеров, представленных на рынке, могут поддерживать температуру процессора Intel i7-13700K ниже пикового значения при ограниченном энергопотреблении, поэтому в этом тесте мы будем ориентироваться на фактическую температуру процессора. В этом тесте мы сравниваем результаты более слабых 240-мм моноблоков, которые Atmos 240 превосходит на 1–3 °C.

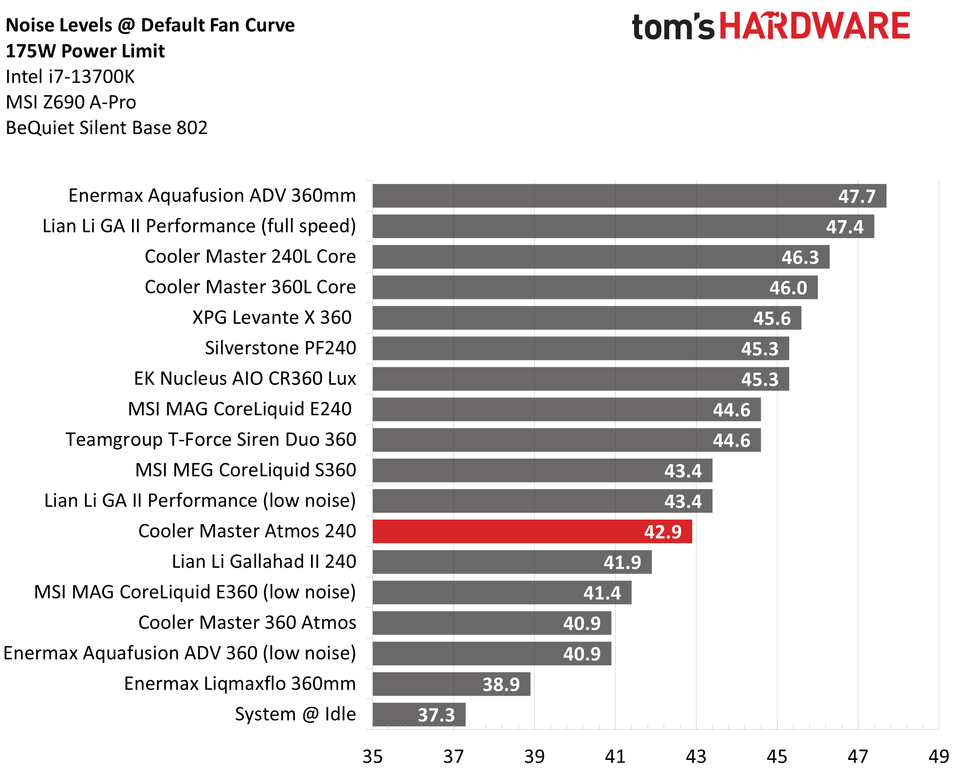

А как насчёт уровня шума? Он умеренный. Уровень шума MasterLiquid 240 Atmos составляет всего 42,9 дБА. Я бы не назвал его тихим, но и громким его тоже не назовёшь — он находится где-то посередине. Вы это заметите, но большинству людей это не помешает. Такой результат означает, что вам не нужно настраивать вентиляторы в этом кулере, если только вы не особенно чувствительны к шуму.

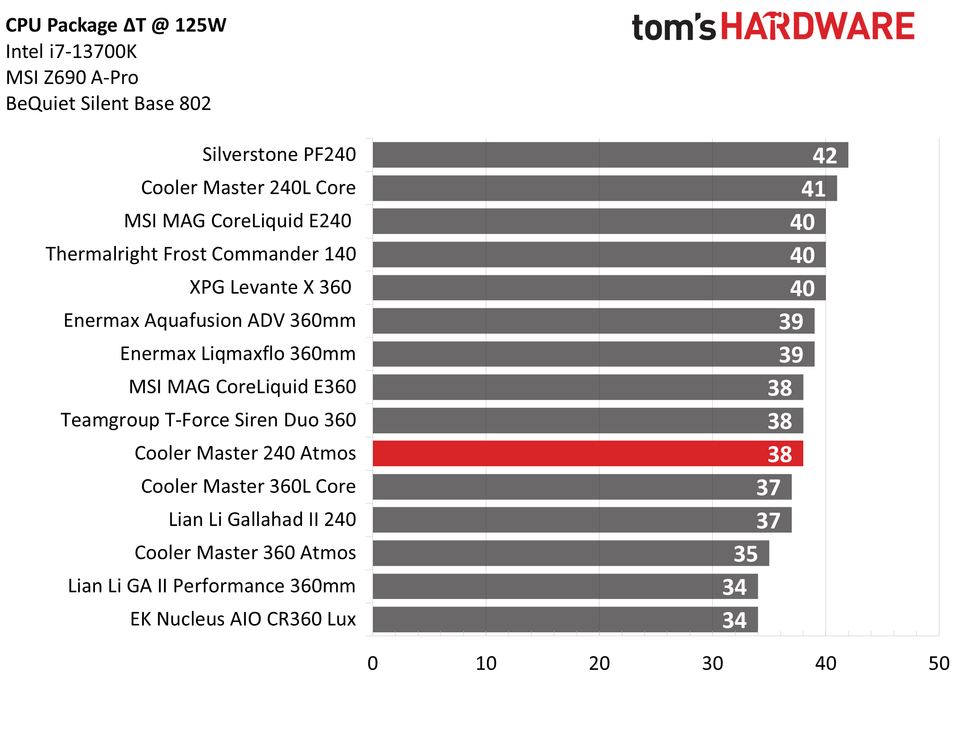

Результаты Cinebench 125 Вт

Самый низкий предел мощности, который я тестировал на процессорах Raptor Lake, составляет 125 Вт. Это достаточно высокий предел, чтобы процессор мог поддерживать базовую тактовую частоту даже в самых ресурсоёмких тестах, а большинство кулеров должны быть способны поддерживать температуру процессора ниже TJmax (максимальной температуры перед троттлингом) — даже бюджетные кулеры.

На самом деле в этом сценарии температура не имеет значения. Даже штатный кулер Intel легко справляется с такой нагрузкой. Здесь важнее уровень шума, а не температура процессора. Тем не менее MasterLiquid 240 Atmos продолжает демонстрировать впечатляющие тепловые характеристики, превосходя 5 360-миллиметровых моноблоков конкурентов.

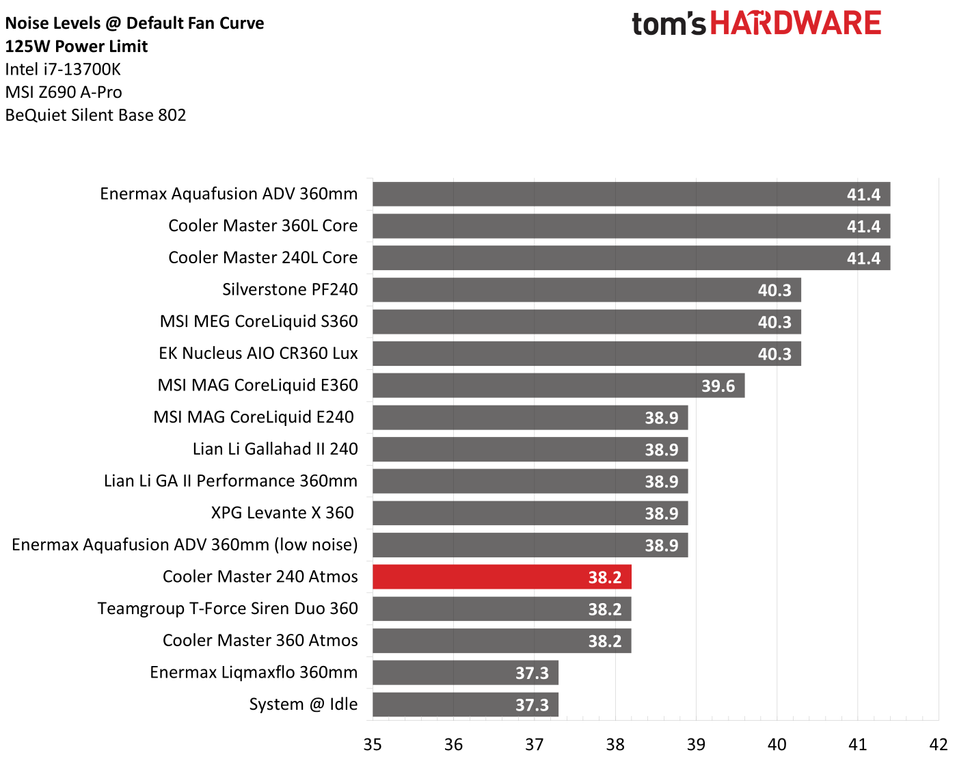

Что касается уровня шума, то новый моноблок Cooler Master работает очень тихо — всего 38,2 дБА. Это второй по уровню шума результат, который я зафиксировал в своей системе с процессором i7-13700K и жидкостным кулером. Его превзошёл только недавно выпущенный Liqmaxflo 360 мм от Enermax.

MasterLiquid 240 Atmos: вердикт

После установки и тестирования я был особенно впечатлён новым моноблоком Cooler Master MasterLiquid 240 Atmos. Очевидно, что компания уделила внимание нескольким аспектам, чтобы улучшить свою флагманскую линейку моноблоков. Уровень шума низкий при выполнении большинства стандартных задач, и, несмотря на меньший 240-миллиметровый профиль, 240 Atmos — один из немногих протестированных мной моноблоков, способных поддерживать температуру процессора Intel i7-13700K ниже пиковой даже при самых высоких нагрузках.

Внимание к деталям, которое команда Cooler Master уделила при разработке этого кулера, заметно в упаковке и мелких деталях продукта. Компания Cooler Master гарантирует качество этого продукта: срок службы вентиляторов составляет более 160 000 часов, а помпы — 210 000 часов, при этом предоставляется 5-летняя гарантия.
