Обзор лазерного CO2-станка Bambu Lab R1 мощностью 55 Вт

Позиционирование на рынке

R1 — не первый опыт Bambu Lab в сфере лазерной обработки. Ранее компания показала модель H2D, где маломощный лазерный модуль делил корпус с 3D-принтером. Новая модель R1 представляет собой отдельный класс оборудования и напрямую конкурирует со станками уровня xTool P2.

Это первый автономный продукт бренда, который не относится к 3D-печати. Внутри стоит газовый CO2-лазер мощностью 55 Вт вместо привычного диодного излучателя. Трубка CO2 позволяет работать со стеклом и прозрачным акрилом, а также дает заметно большую глубину реза. Большинство диодных станков сейчас выдают не больше 40 Вт.

Видео от DGL.RU

Рынок настольных лазеров активно развивают бренды xTool, LaserPecker, Glowforge и Creality. Еще пять лет назад многие компактные станки продавались в виде открытых каркасов, которые требовали долгой сборки и легко ломались. Сегодня индустрия перешла на безопасные закрытые корпуса. Bambu Lab перенесла в этот сегмент опыт автоматизации из мира 3D-печати.

Модель R1 самостоятельно настраивает фокус, выравнивает оптический путь и определяет положение заготовки. Камеры, оптические датчики и энкодеры сообщают системе координаты материала и положение лазерной головки. Все это ускоряет рабочий процесс.

Характеристики

• Тип лазера: CO2, 55 Вт
• Рабочая область: 600×300 мм
• Рабочая область с конвейером: 600×3000 мм
• Максимальная скорость: 1000 мм/с
• Максимальное ускорение: 20 000 мм/с²
• Точность позиционирования: менее 0,2 мм
• Точность перемещения: менее 0,1 мм на 600 мм с энкодером Vision
• Габариты: 940x560x200 мм
• Вес: 33,5 кг
• Потребляемая мощность: 780 Вт
• Софт: Bambu Suite (Windows, macOS)
• Подключение: Wi-Fi (два диапазона), USB
• Класс безопасности лазера: Класс 1 в закрытом корпусе
• Диаметр пятна (короткий фокус): 0,11 мм
• Диаметр пятна (средний фокус): 0,17 мм
• Диаметр пятна (длинный фокус): 0,19 мм
• Предельная толщина реза: 18 мм для ореха со среднефокусной линзой; 20 мм для акрила
• Базовая линза: короткофокусная
• Материалы для резки и гравировки: дерево, акрил (в том числе прозрачный), кожа, ткань, бумага, пенокартон
• Материалы только для гравировки: стекло, керамика, металл с покрытием

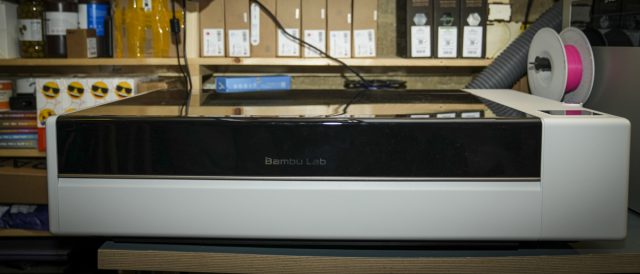

Конструкция и подготовка к работе

Станок весит 33,5 кг. Корпус имеет габариты 940×560 мм и встает на стандартный верстак глубиной 60 см. При установке важно заранее предусмотреть вывод вентиляции и свободное место сверху, чтобы крышка свободно открывалась.

Станок приезжает почти готовым к запуску. Сборка практически не требуется. Пользователю нужно подсоединить вытяжной шланг к фильтру (например, к системе E1 Pro), а также залить в контур охлаждения дистиллированную воду. В холодном помещении производитель рекомендует добавить антифриз, чтобы защитить стеклянную трубку от мороза.

Первый запуск занимает около 30 секунд. Автоматическая калибровка и самодиагностика длятся около получаса. Затем станок запускает процедуру юстировки лазера.

В обычных CO2-станках юстировку зеркал выполняют вручную с помощью винтов и мишеней. В модели R1 этот процесс проходит автоматически. Достаточно открыть крышку на рабочей головке, закрепить на магните комплектный калибровочный датчик и запустить процесс на сенсорном экране. Моторы сами выставляют зеркала. Вся операция занимает около пяти минут.

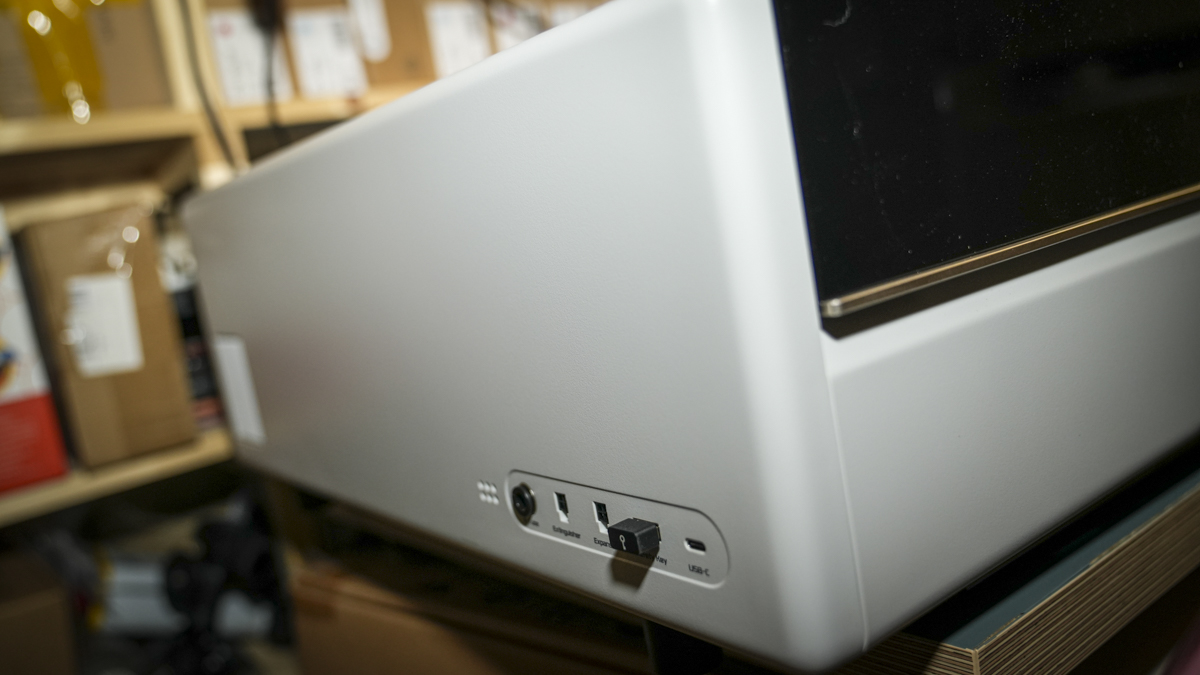

Внутри рабочей камеры стоят съемные опорные планки. Мелкие детали после резки могут падать между ними, поэтому для тонкой работы лучше докупить сотовый стол. На корпусе сзади находятся вытяжка и кабель питания. Систему подачи воздуха Air Assist производитель встроил прямо в корпус. Сбоку находятся порты для аксессуаров, USB-разъем и кнопка экстренной остановки. Цветной сенсорный экран на корпусе позволяет запускать базовые задачи без постоянного обращения к компьютеру.

Возможности и программное обеспечение

Внутри расположена рабочая зона размером 600×300 мм. На столе свободно помещаются два листа фанеры формата 300×300 мм. Для длинных деталей можно установить конвейер, который увеличивает длину обработки до 3000 мм при ширине 600 мм.

Для точного позиционирования станок использует комплекс сенсоров TriSense. В него входят верхняя обзорная камера BirdsEye, камера на самой лазерной головке, измерительные лазеры и энкодеры по осям XY.

Камеры помогают легко исправить ошибки раскроя. Если после гравировки контуров выяснилось, что требовался сквозной рез, лист можно вернуть на стол. Камера совмещает линии на экране с рисунком на материале, после чего станок точно прорезает заготовку по тем же траекториям.

Фирменная программа Bambu Suite работает стабильно, но требует привыкания. Например, файл формата DXF нужно загружать через пункт меню «Открыть изображение», а не «Открыть файл». После импорта пользователю нужно вручную разделить слои на резку, гравировку и контур, а затем перейти во вкладку «Подготовка».

Если на этапе подготовки вы заметили ошибку в назначении слоев, вернуться назад в один клик не получится. Также при съемке рабочей зоны иногда приходится нажимать кнопку замера повторно, чтобы обновить картинку на экране. При этом библиотека материалов уже содержит точные заводские параметры мощности и скорости для большинства стандартных заготовок.

Тесты резки и гравировки

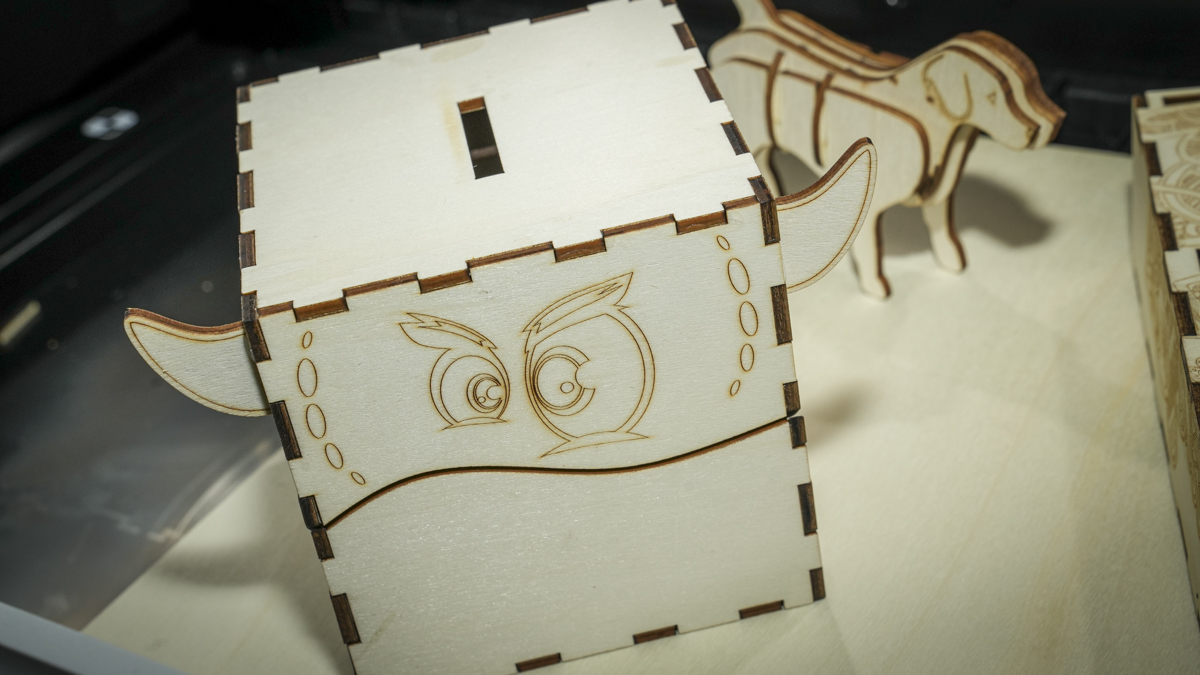

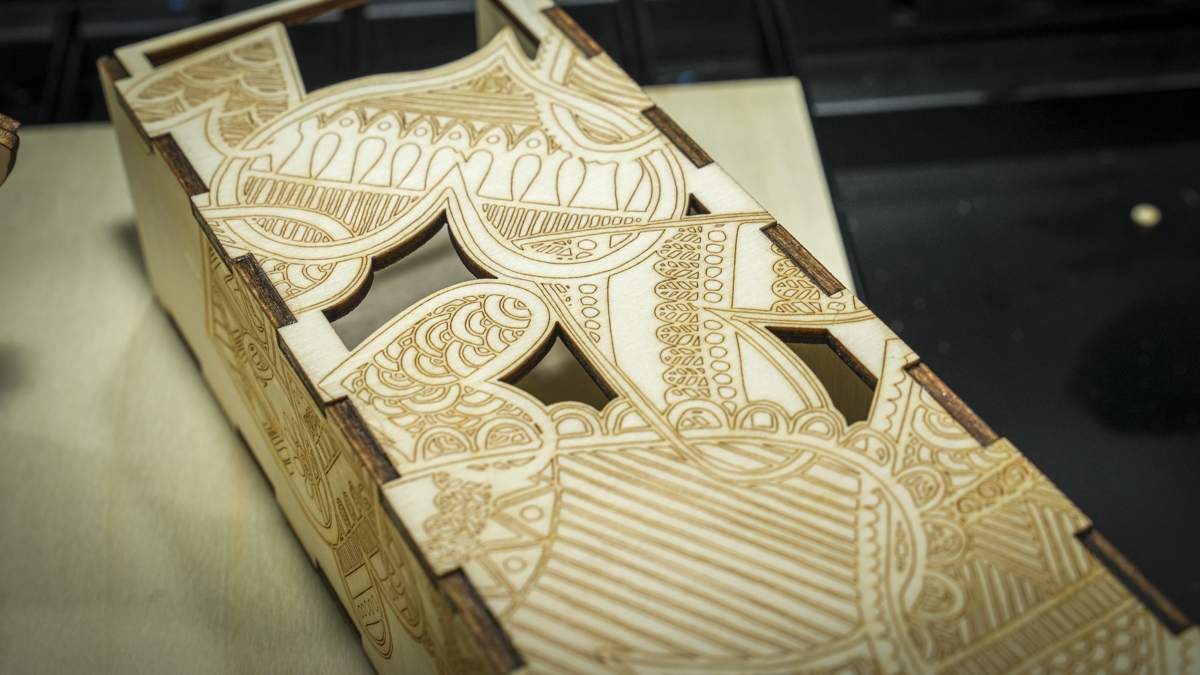

Подготовка к тестам (монтаж вытяжки, заливка охлаждающей жидкости и калибровка) заняла около часа. Базовым материалом стала фанера из липы толщиной 3 мм. Резка многокомпонентной шкатулки на двух листах заняла около 10 минут. Края вышли ровными, без нагара.

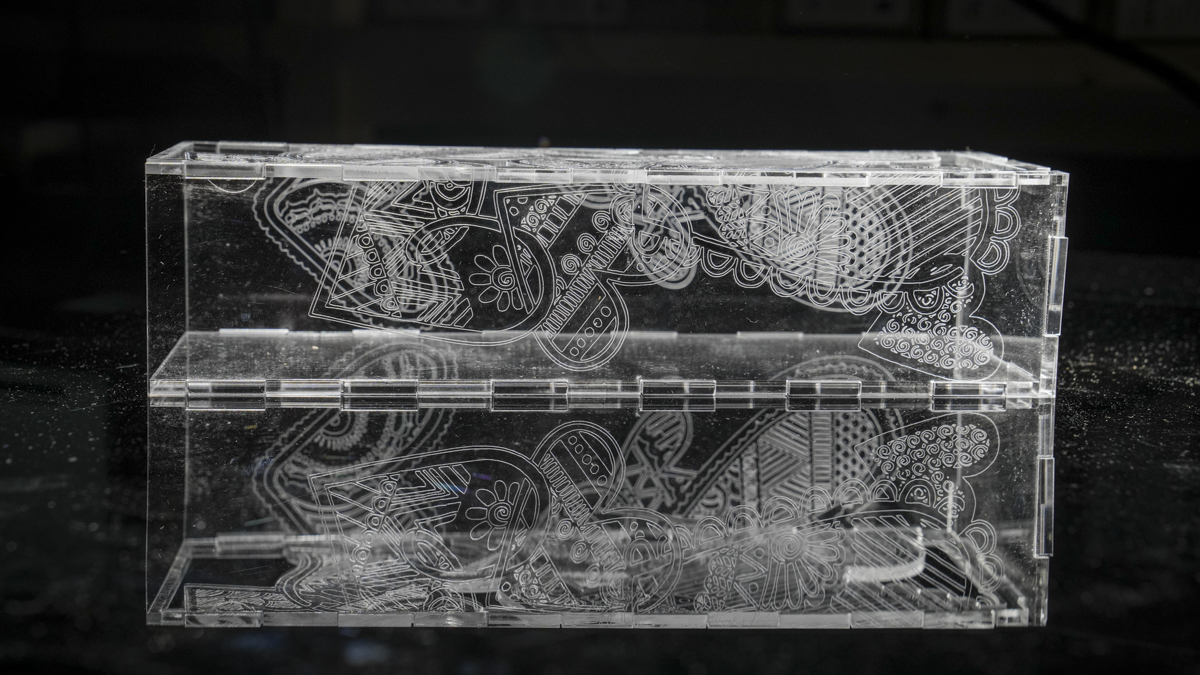

Аналогичная шкатулка из листового акрила вырезалась около 29 минут. Рез получился гладким и прозрачным — именно ради такой чистой работы с акрилом мастера и выбирают лазеры типа CO2. При снижении скорости перемещения головки станок уверенно разрезает фанеру и доски толщиной до 18 мм, а также акрил до 20 мм.

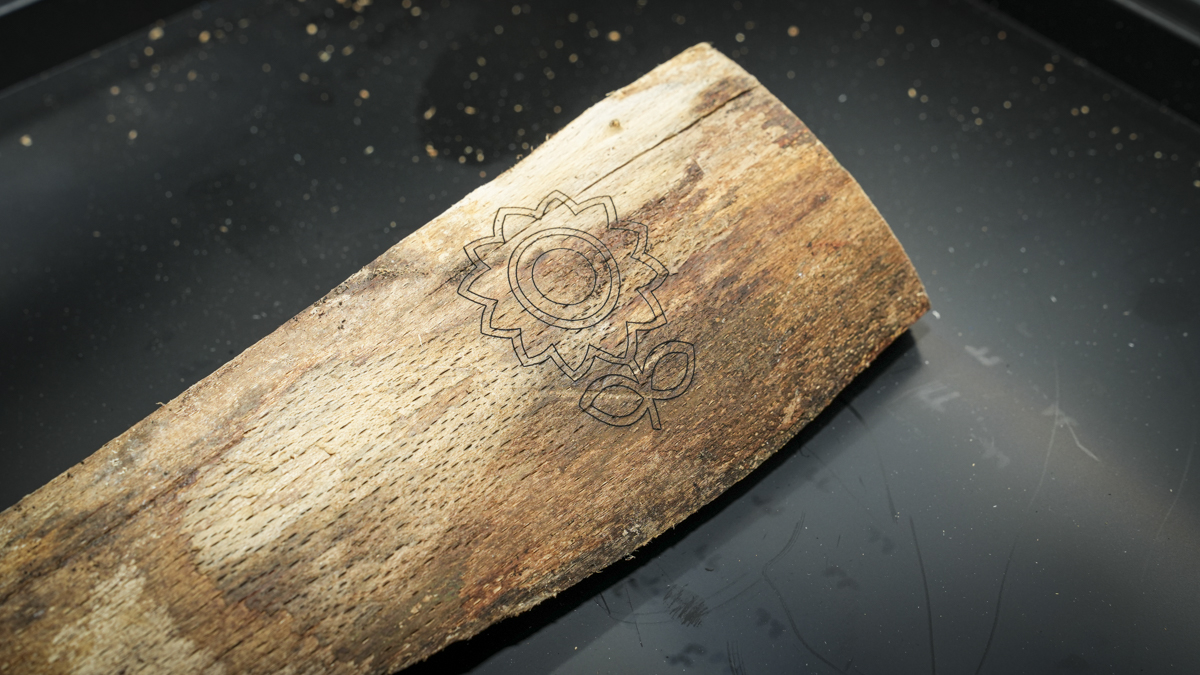

Отдельного внимания заслуживает режим работы с криволинейными поверхностями. Станок позволяет гравировать круглые заготовки, посуду или деревянные бруски сложной формы. Сенсоры измеряют высоту объекта в нескольких точках и создают цифровую карту высот. Затем станок автоматически меняет фокусное расстояние в процессе движения головки. Линии остаются четкими даже на неровном спиле дерева.

Итоги

Bambu Lab R1 — это зрелый инструмент для мастерских, малого бизнеса и моделистов. Автоматическая юстировка зеркал решает главную проблему классических CO2-станков, а сенсоры TriSense исключают брак при позиционировании заготовок.

К недостаткам относятся недоработки интерфейса Bambu Suite, малое число комплектных планок и высокая цена фирменных аксессуаров. Кроме того, при установке конвейера или подставки Riser корпус теряет герметичность, поэтому класс безопасности меняется с безопасного первого на открытый четвертый. В таком режиме работать можно только в защитных очках.
