Обзор материнской платы MSI MPG X870I Edge Ti Evo Wifi: три слота M.2 и невероятно быстрая память

Возможно, в заключительном обзоре материнских плат AM5 Mini-ITX на тестовом стенде наконец-то оказалась MSI MPG X870I Edge Ti Evo Wi-Fi. Эта компактная плата предлагает широкий спектр функций в небольшом корпусе. Она имеет серебристо-белую цветовую схему, активное охлаждение VRM, быструю сеть и порты USB 4.

Однако особенность, которая отличает её от других плат — это карта расширения 5-в-1 Xpander, которая добавляет третий разъем M.2 (редкость для Mini-ITX), а также порты SATA и USB. Хотя цена в $449 (36 тыс. руб.) высока, это, пожалуй, самый многофункциональный вариант на рынке. Всё зависит от того, какие функции вам нужны, и чего вы хотите.

За свою цену материнская плата X870I Edge Ti Evo Wifi предлагает всё, что можно ожидать от платформы X870, включая два порта USB 4 (40 Гбит/с) Type-C, 5-гигабитный Ethernet и Wi-Fi 7, качественное аудиорешение и, конечно же, три разъема M.2 (один PCIe 5.0). Кроме того, она отличается удобным для самостоятельной сборки дизайном с функциями EZ на основном разъеме M.2 и антенне Wi-Fi, а также разъемом EZ Conn для подключения вентиляторов серии MSI EZ и систем жидкостного охлаждения MPG P-Series. Серебристо-белый дизайн в сочетании с множеством зеркальных элементов отделки, несомненно, будет отлично смотреться в одном из лучших корпусов mini-ITX.

В целом, производительность во время тестирования была выше среднего, с хорошими результатами в играх и офисных задачах. Удивительно, но она показала себя не очень хорошо в тесте редактирования видео Procyon, хотя и стала лучшим результатом в редактировании фотографий. Следует помнить, что большинство тестов чувствительны к процессору, поэтому мы поделимся результатами тестов и обсудим детали.

Технические характеристики материнской платы MSI X870I Edge Ti Evo Wifi

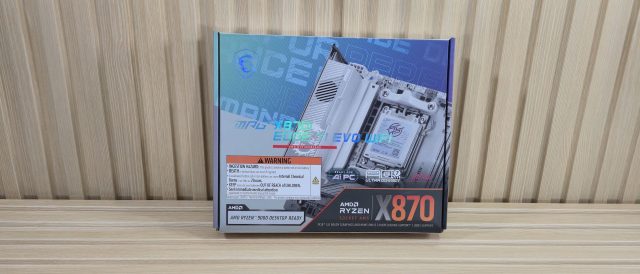

Внутри коробки MSI MPG X870I Edge Ti Evo Wifi

• Инструкции по установке
• Наклейки на кабель
• Антенна EZ Wi-Fi
• Карта XPander 5-в-1
• Кабель USB 5 Гбит/с Xpander 5-в-1
• (2) Кабели SATA
• USB-накопитель
• Кабель передней панели EZ
• Кабель EZ Conn от 1 до 3 (v2)

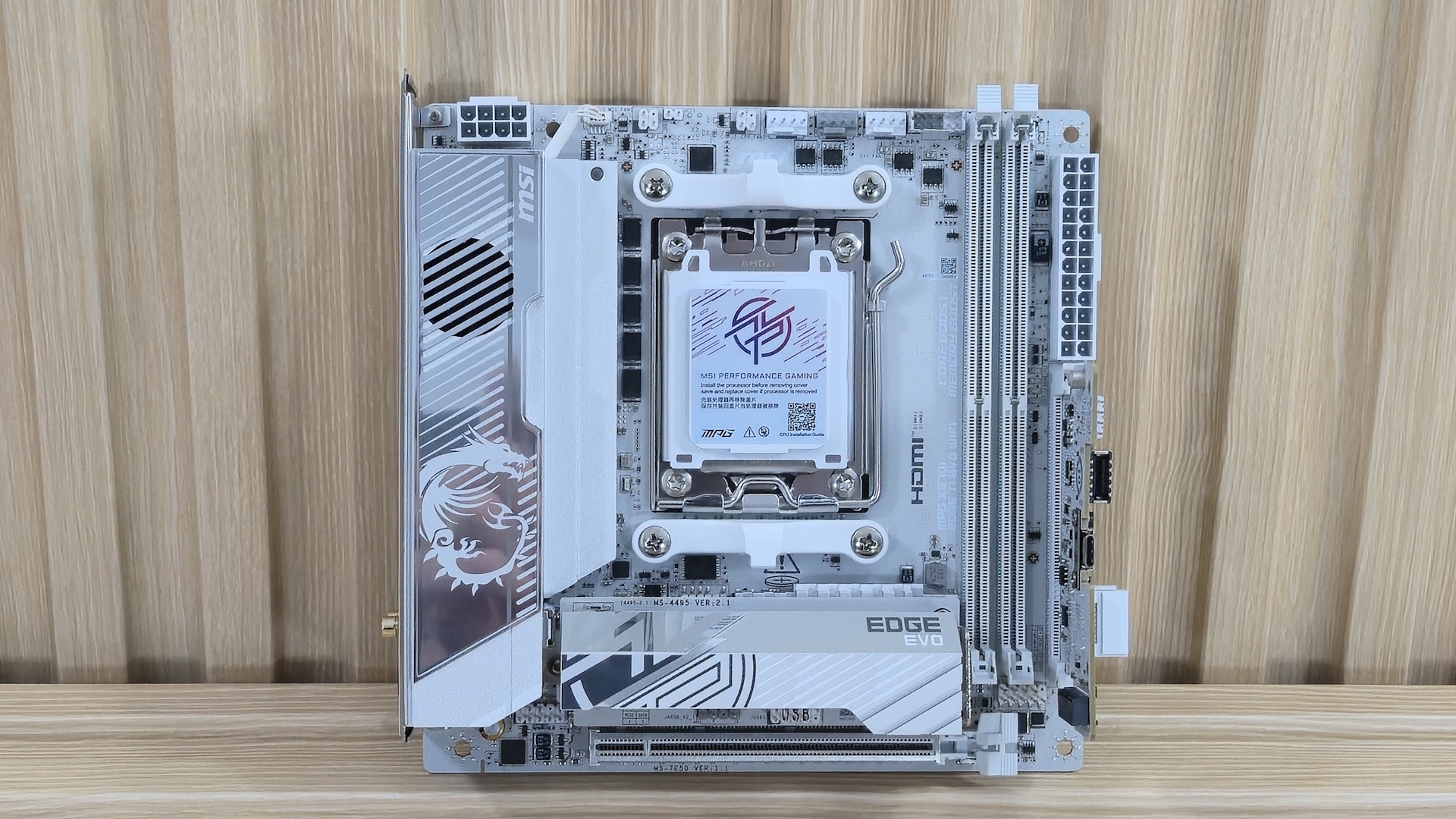

Дизайн Edge Ti Evo Wifi

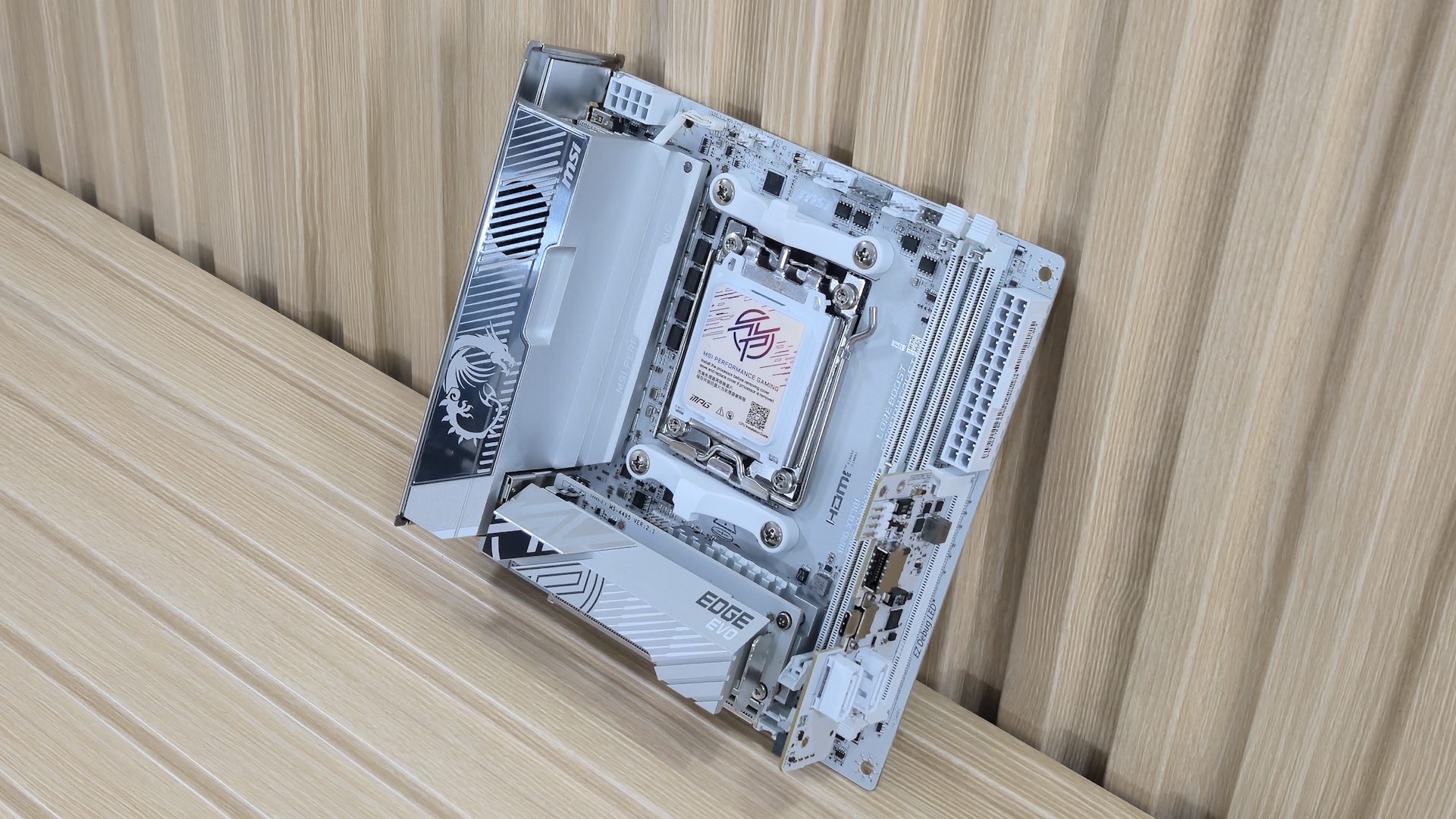

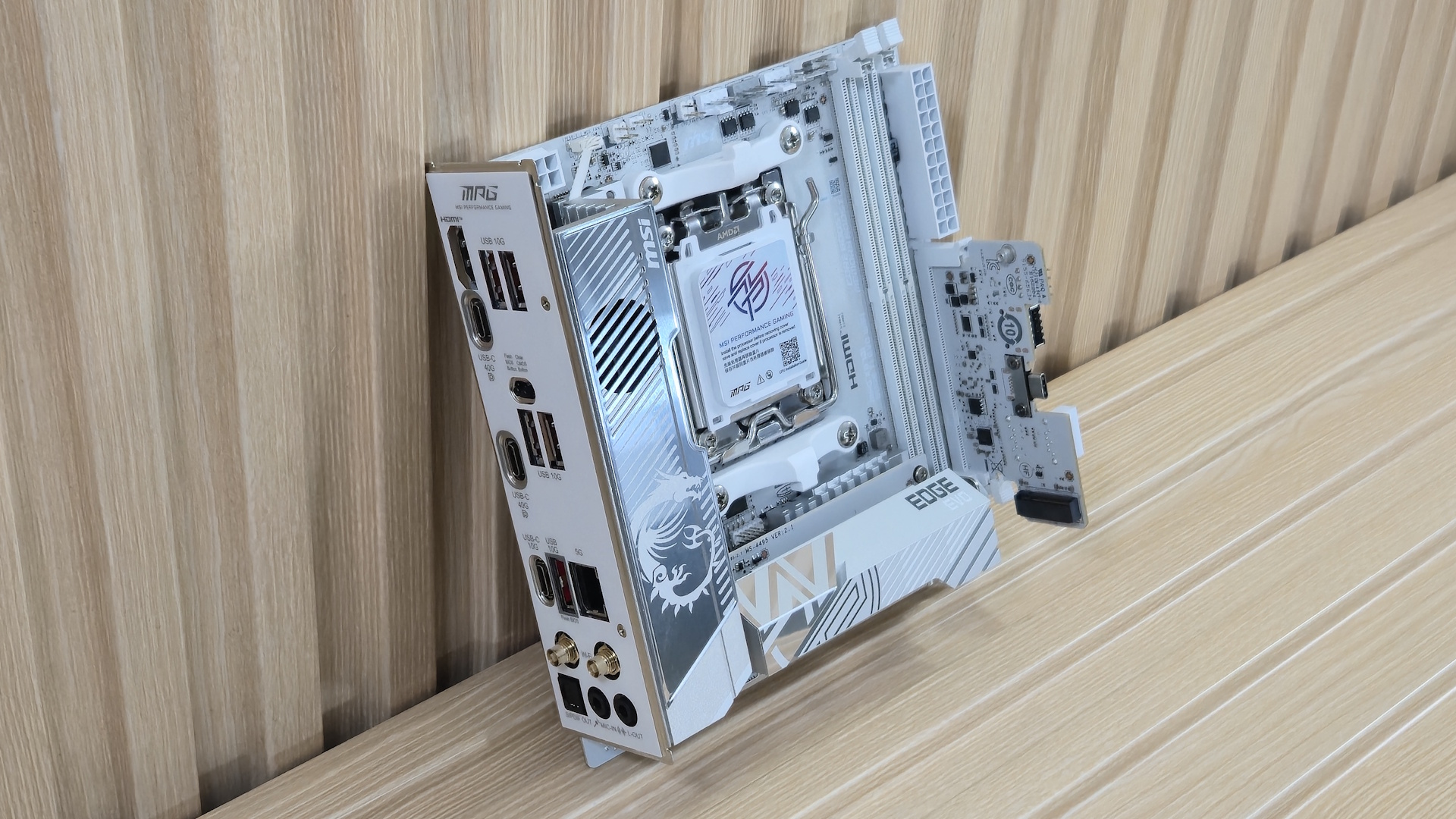

Материнская плата X870I Edge Ti Evo Wifi использует белую 12-слойную печатную плату и большие радиаторы MSI Frozr для охлаждения VRM-модулей. На радиаторе VRM расположен параллельный рисунок с вентиляционными отверстиями для невероятно маленького вентилятора, спрятанного под ним. На радиаторах вы найдете логотип MSI в виде дракона, логотип MPG (MSI Performance Gaming) и название модели. Все, что находится за пределами радиаторов, белое, за исключением одного разъема (серый разъем для вентилятора).

1 из 3

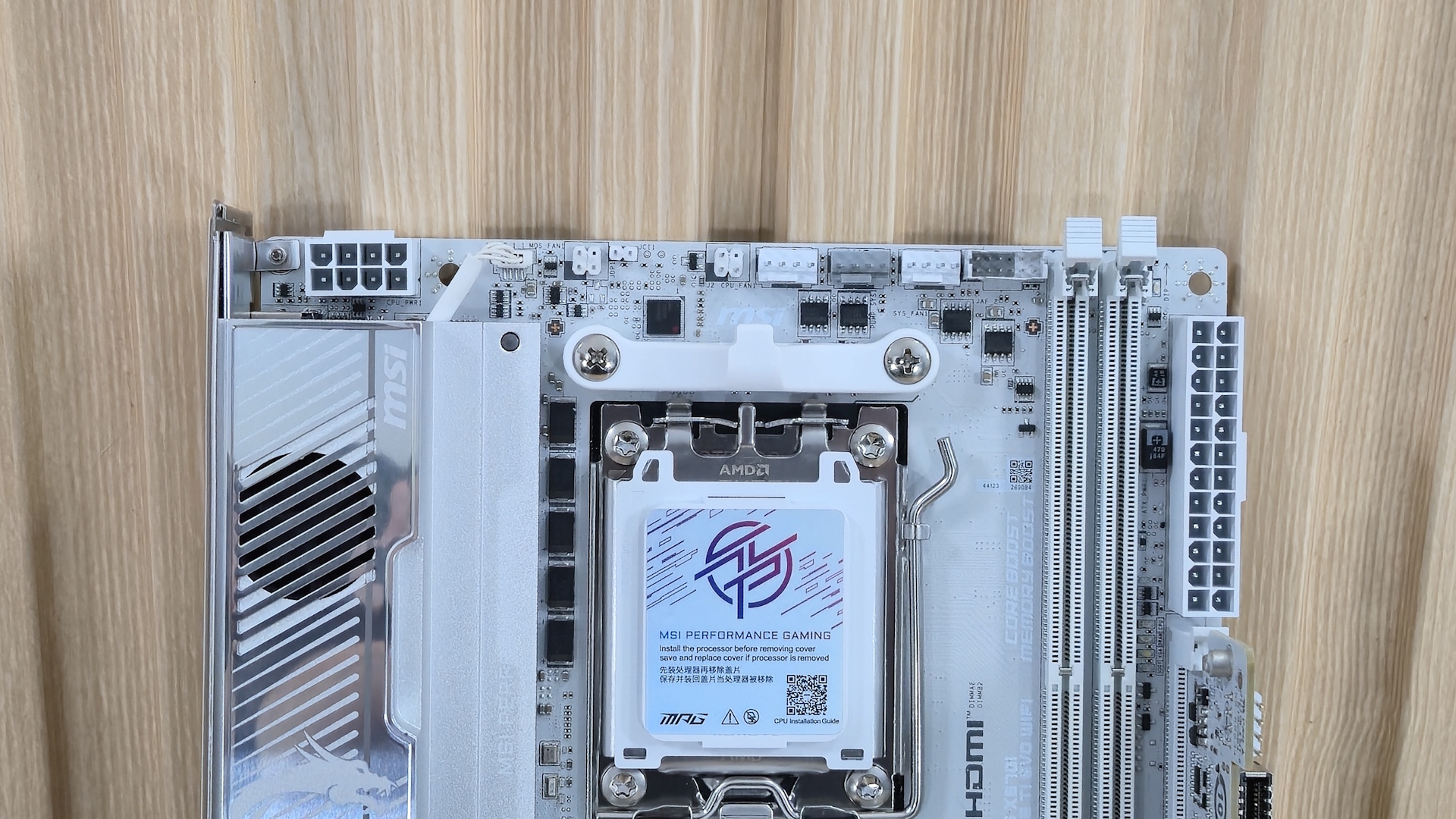

Начнем с верхней половины платы, где лучше видна отражающая поверхность, а также вентиляционные отверстия VRM на радиаторе. Над ними расположен единственный 8-контактный разъем EPS, который питает процессор. Квадратный 4-контактный разъем рядом с ним не указан в документации, но 2-контактный разъем сразу справа предназначен для доступа к корпусу. Далее мы видим три 4-контактных разъема для вентиляторов (CPU_FAN1, PUMP_SYS1 и SYS_FAN1).

Далее расположены два усиленных слота DRAM, которые имеют фиксирующие механизмы сверху. MSI заявляет о поддержке до невероятно быстрой DDR5-10000, но это только для APU/процессоров серии Ryzen 8000. Процессоры серии 9000 по-прежнему поддерживают DDR5-8400, но это всё равно быстро для этой платформы. Наконец, в правом верхнем углу находится 24-контактный разъем ATX, который питает плату.

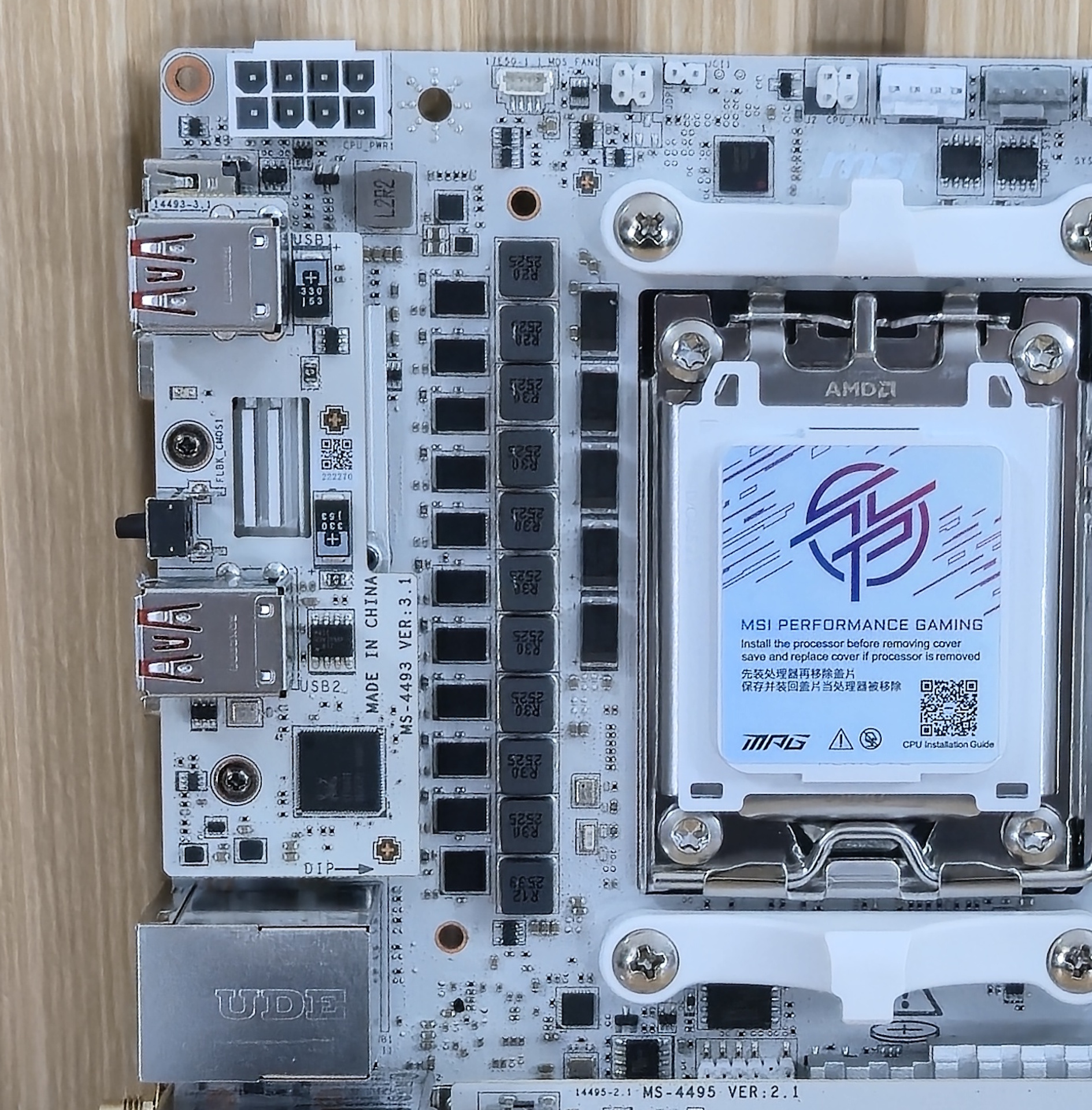

Питание Vcore подается на 11-фазную подсистему питания 8+2+1 Duet Rail. Питание подается на MOSFET-транзисторы SPS на 110 А. 880 А — это немного, но этого должно хватить для флагманских процессоров, даже для Ryzen 9 9950X3D. Активно охлаждаемые VRM сильно нагревались во время стресс-тестирования нашего Ryzen 9 9900X, но даже в самых тяжелых условиях оставались в пределах допустимых значений.

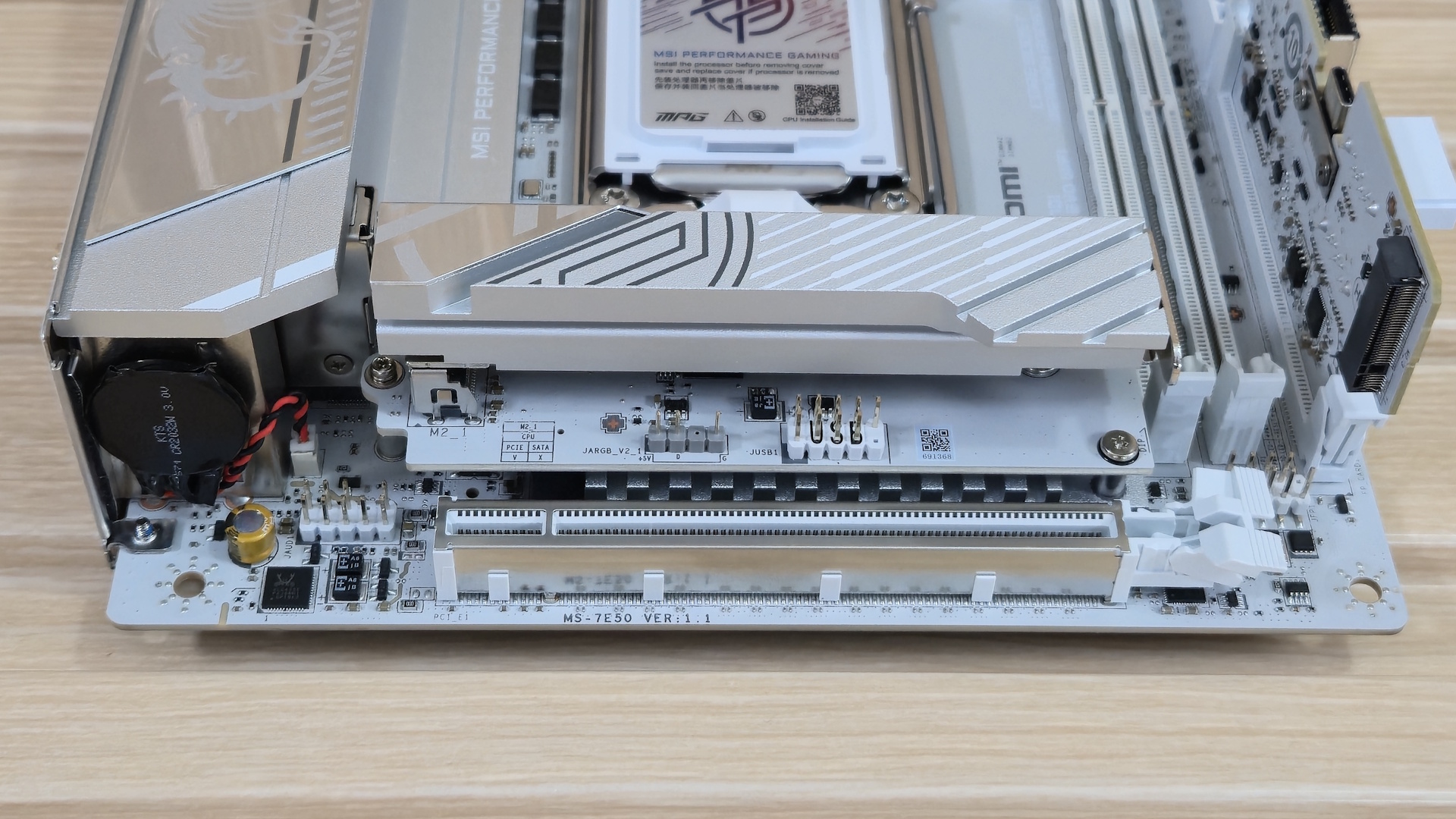

Сосредоточимся на «нижней» половине и начнём с карты расширения 5-в-1 Xpander, выступающей из материнской платы, как деформированный SO-DIMM. Эта карта расширения (AIC) обеспечивает в общей сложности один слот M.2 Gen 4, один порт USB 3.2 Gen 2×2 (20 Гбит/с) (с поддержкой PD 27 Вт), два порта USB 3.2 Gen 2 (5 Гбит/с), два порта SATA и набор разъёмов для передней панели.

В нижней части платы, двигаясь сверху вниз, мы начнем с радиатора M.2 Shield Frozr II, который снимается нажатием кнопки. Он охлаждает основной разъем M.2 (PCIe 5.0 x4). На той же выступающей печатной плате расположены разъем USB 2.0 и 3-контактный разъем ARGB. Под ними находится серебристый радиатор, охлаждающий микросхему PROM 21. Единственный слот PCIe (PCIe 5.0 x16) расположен вдоль нижнего края. Слева находится аудиоразъем на основе кодека Realtek ALC4080 и разъем для подключения передней панели.

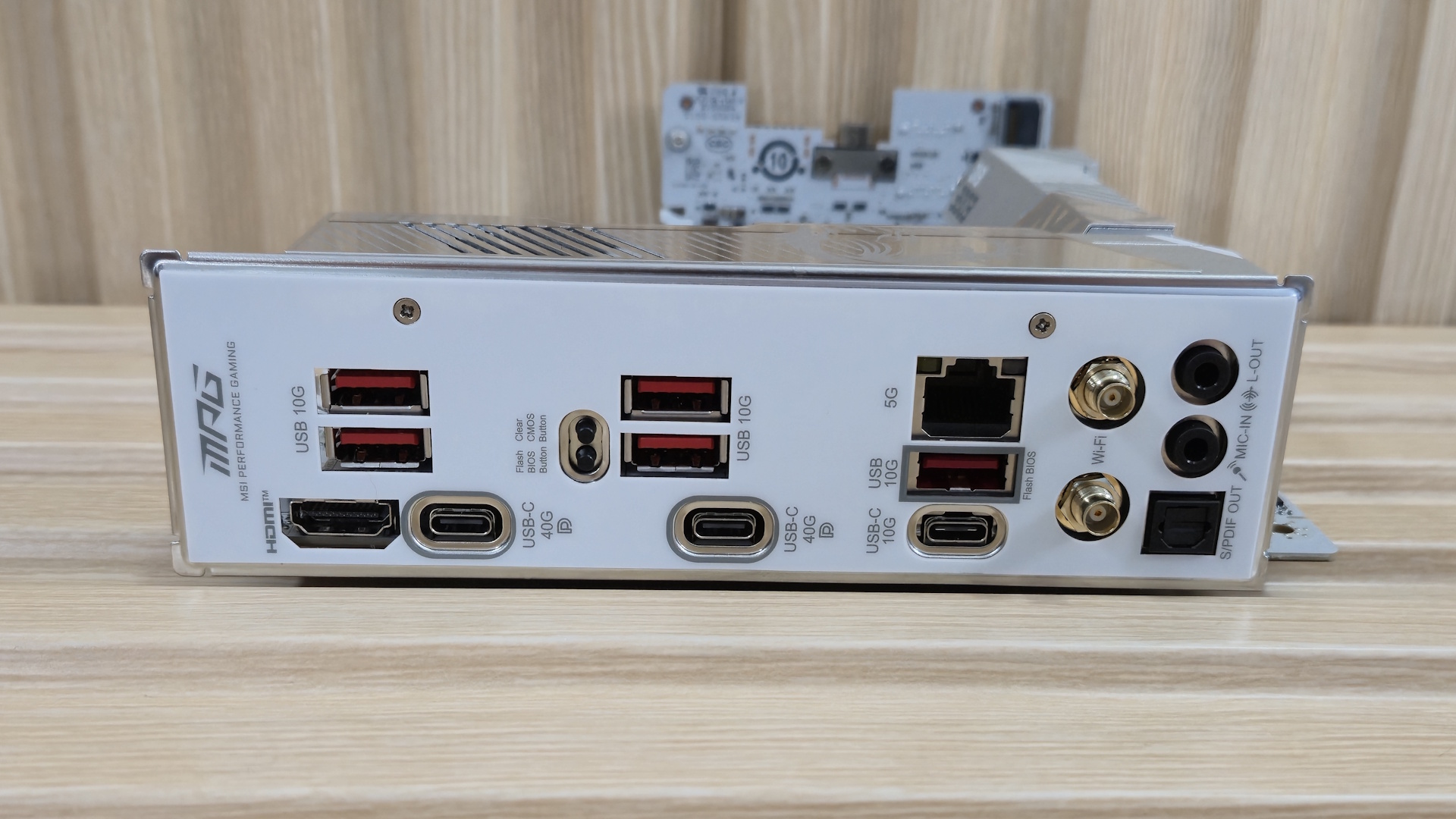

Если вам кажется, что на задней панели ввода-вывода мало места, вы правы. Слева направо мы видим порт HDMI 2.1, пять портов USB 3.2 Gen 1 (5 Гбит/с) Type-A и два порта USB4 (40 Гбит/с) Type-C с поддержкой интегрированного видео, а посередине — кнопки Clear CMOS и BIOS Flashback. Справа находится быстроразъемный Wi-Fi 7 (5,8 Гбит/с) и аудиоразъем (микрофонный вход, линейный выход и выход SPDIF). Пять портов USB-A могут быть лишними для некоторых пользователей, но при необходимости можно использовать переднюю панель или USB-концентратор в качестве альтернативы.

Прошивка

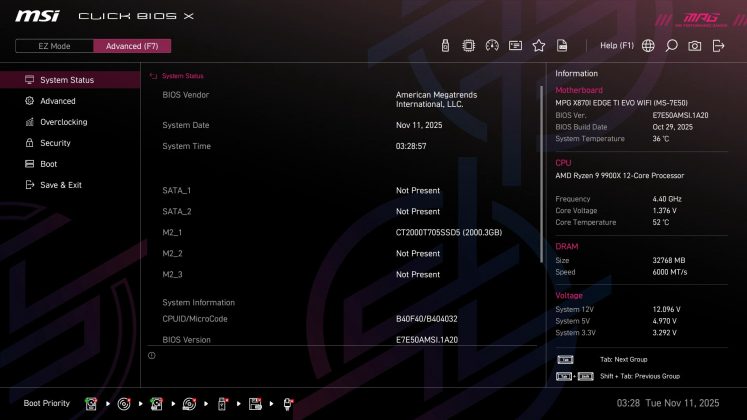

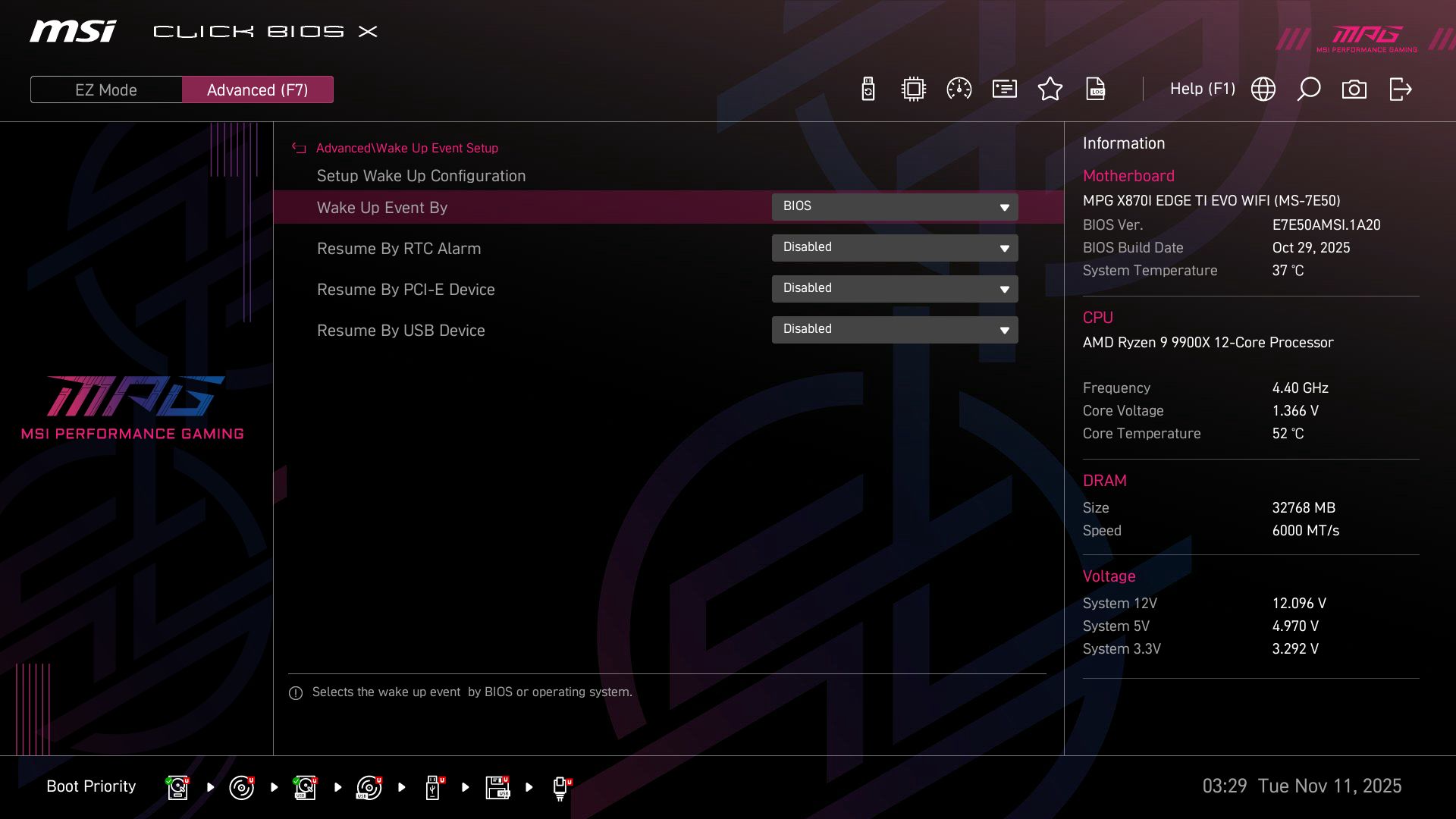

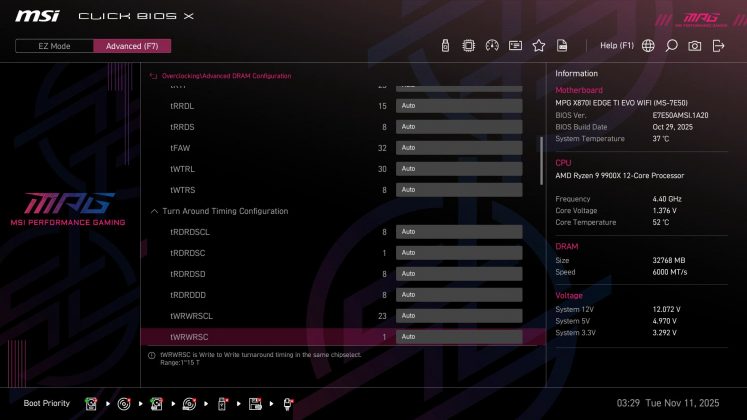

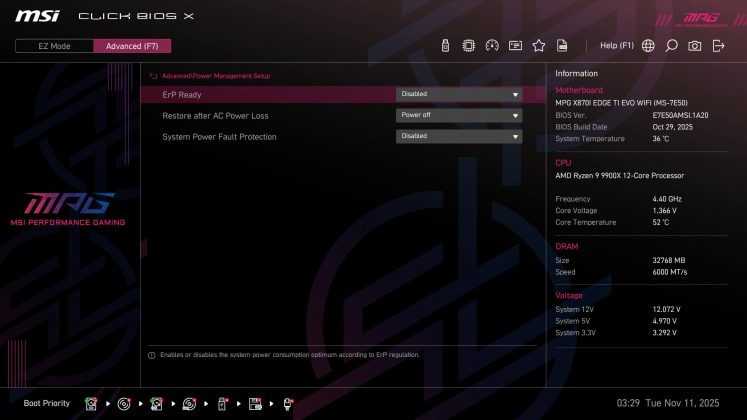

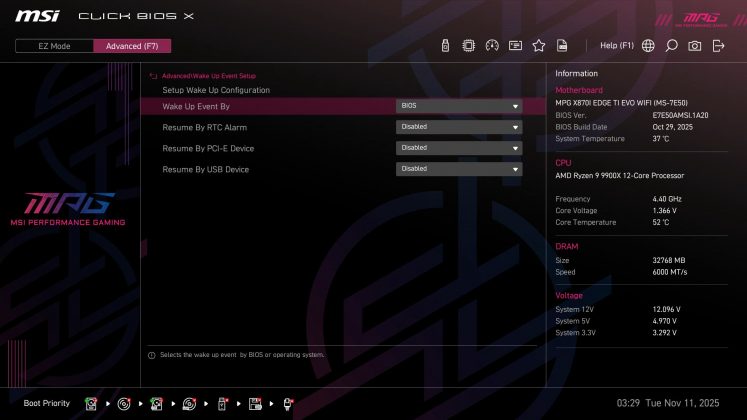

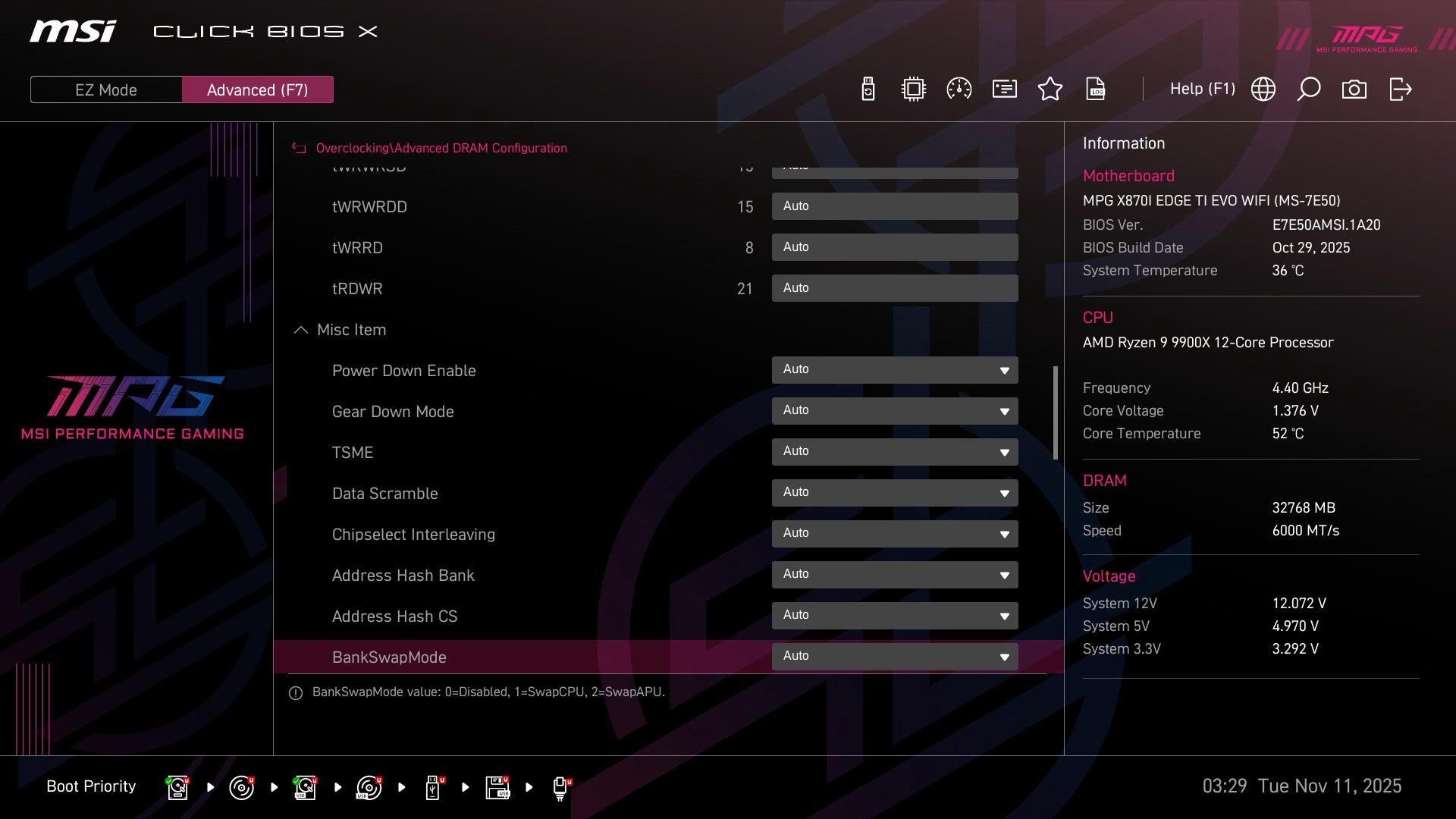

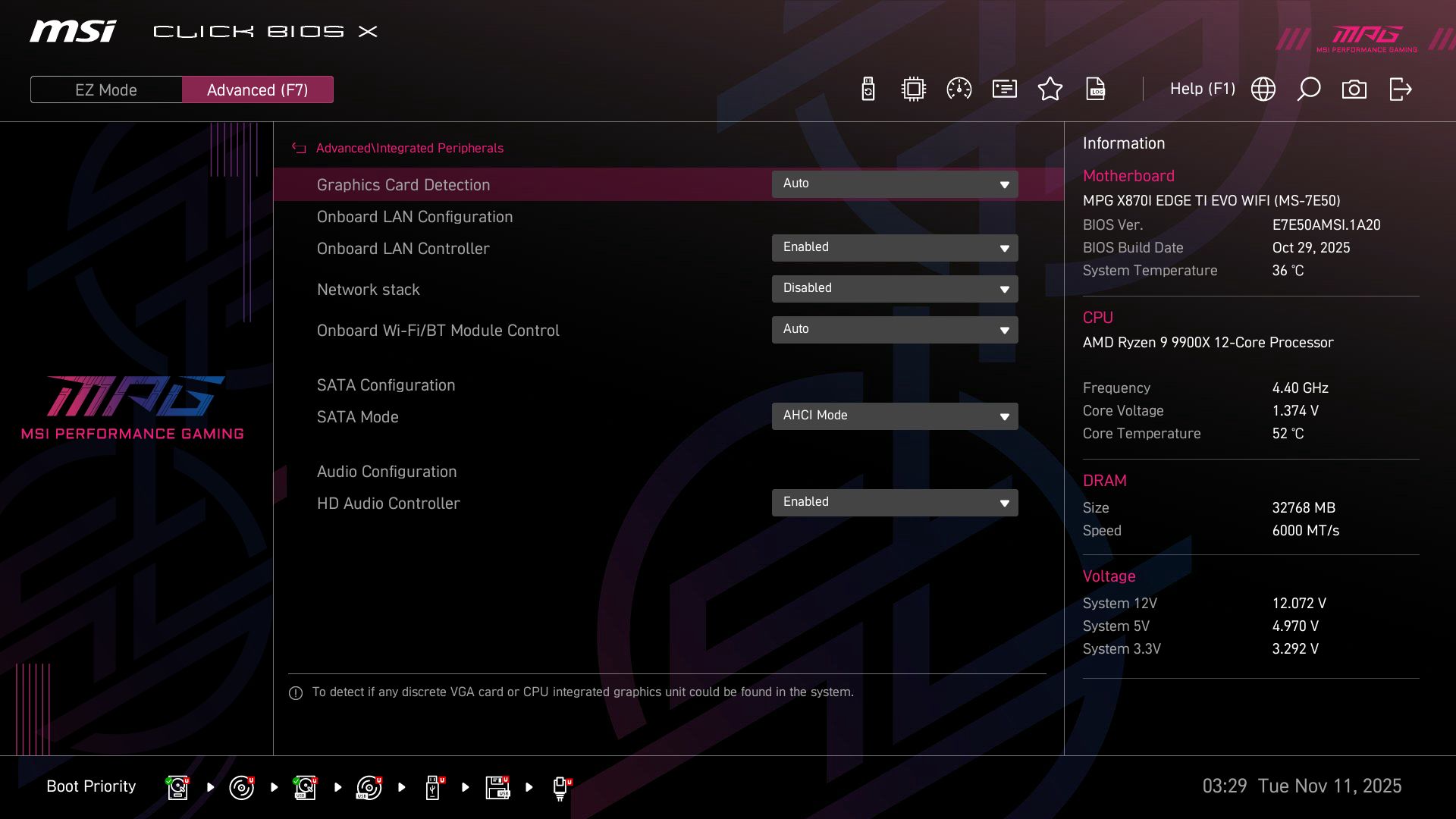

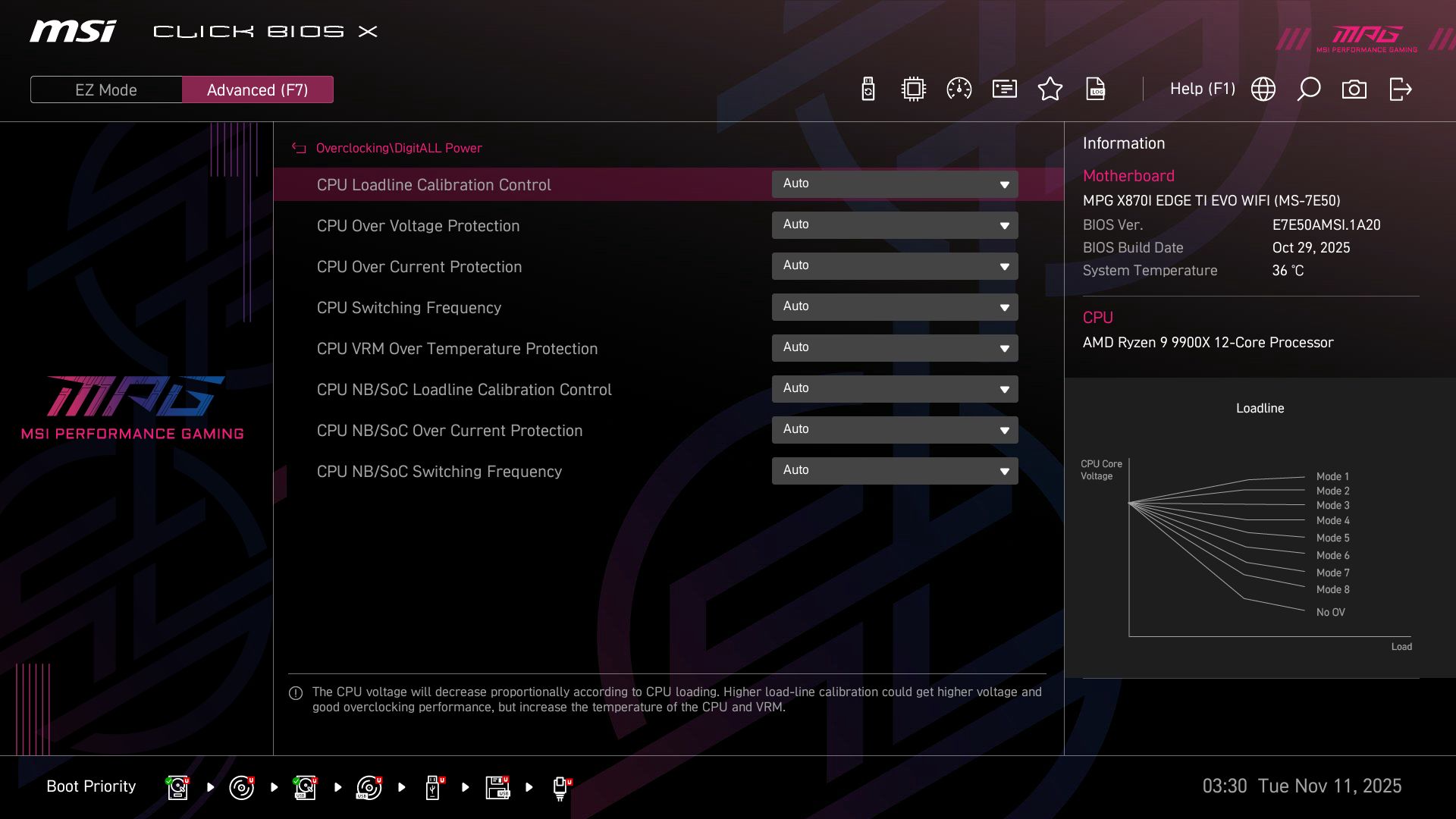

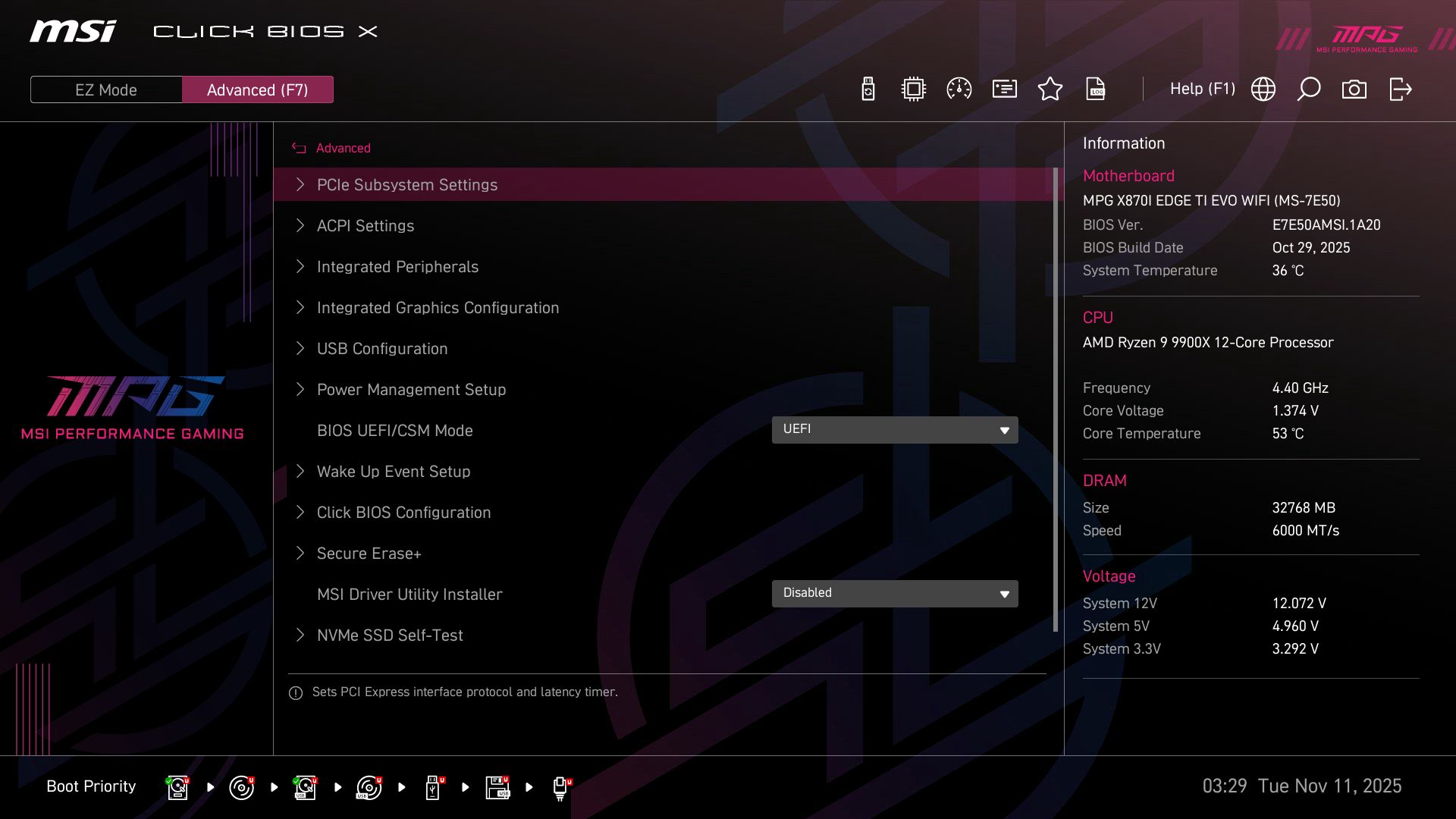

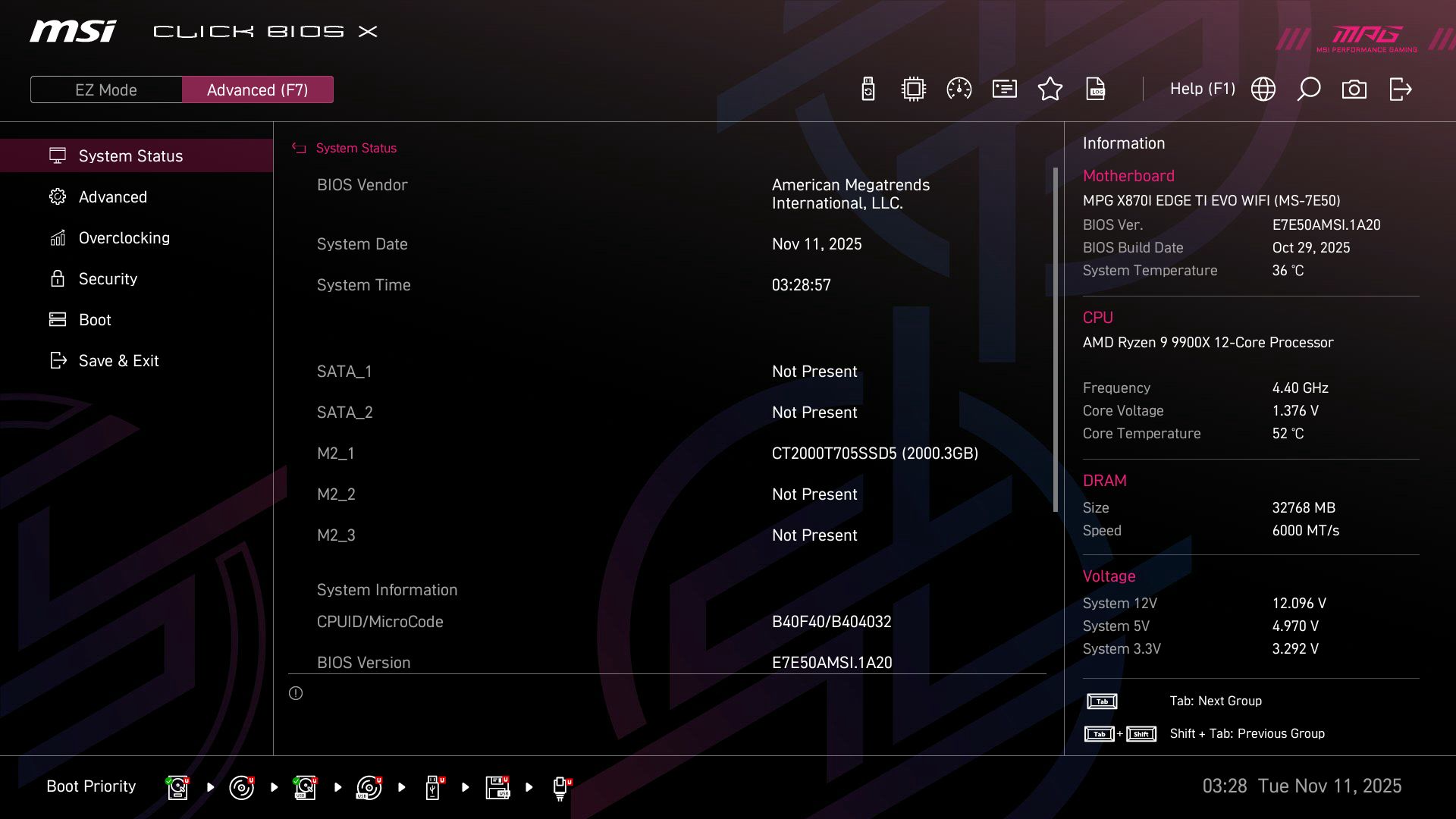

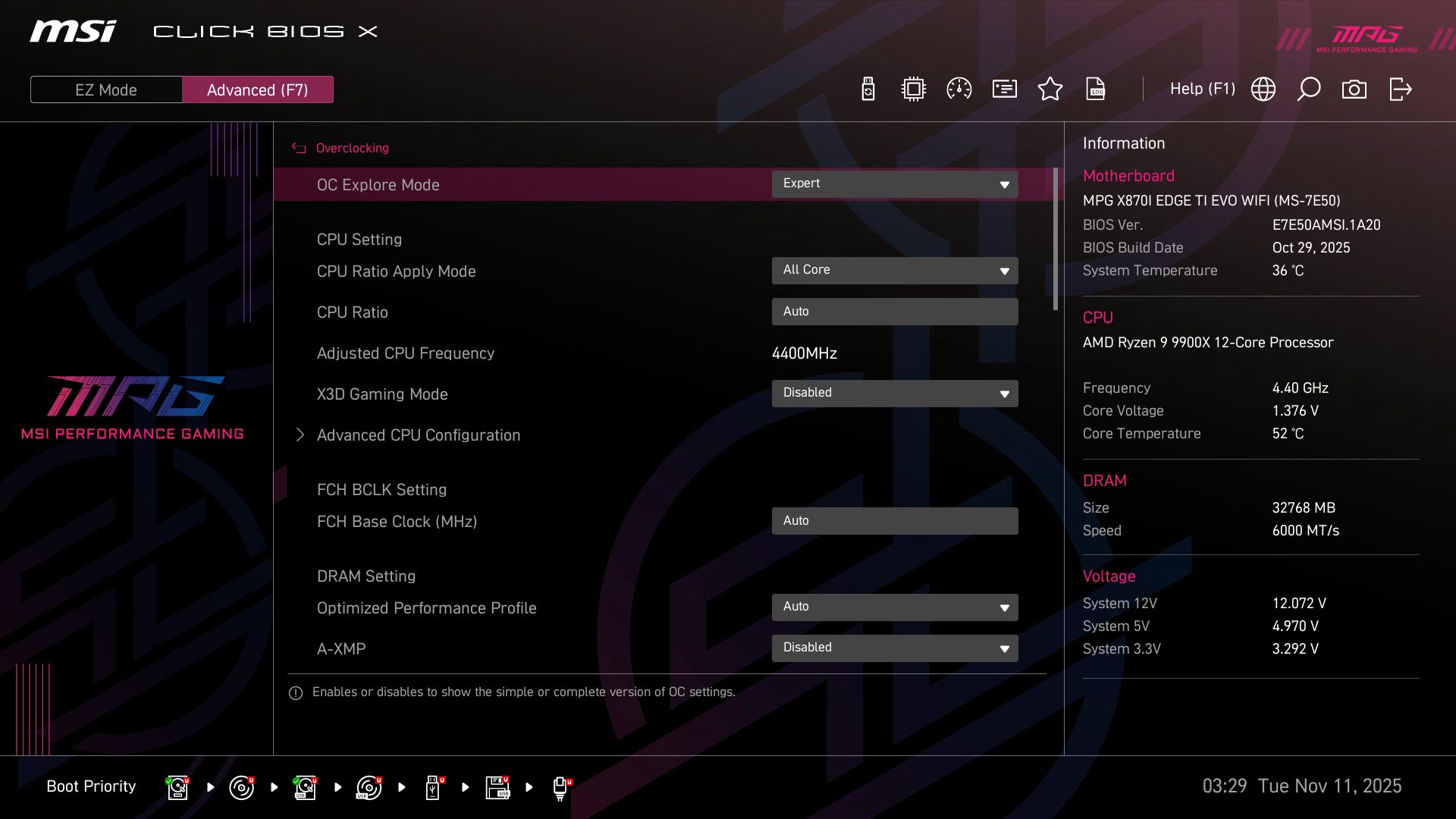

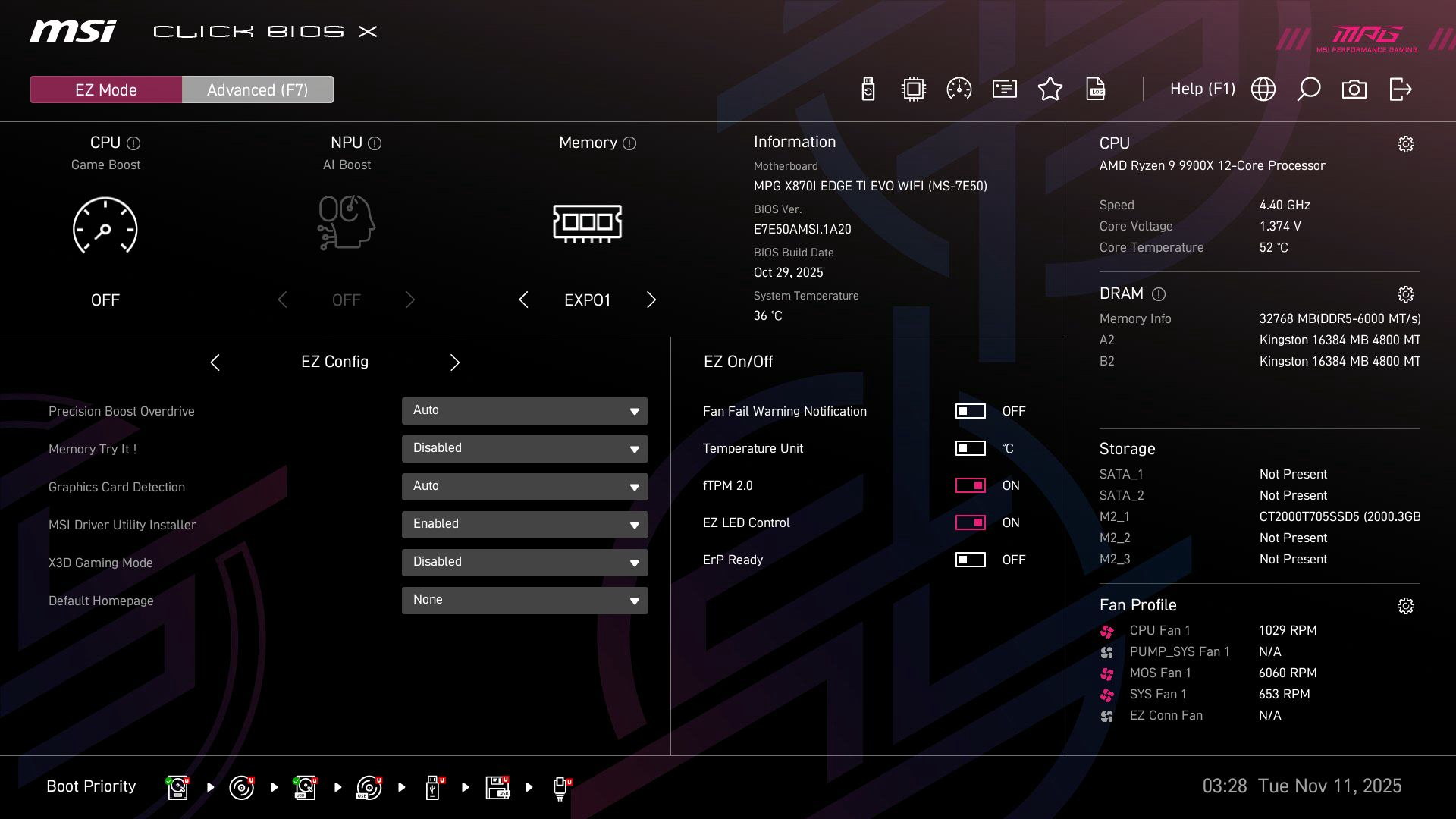

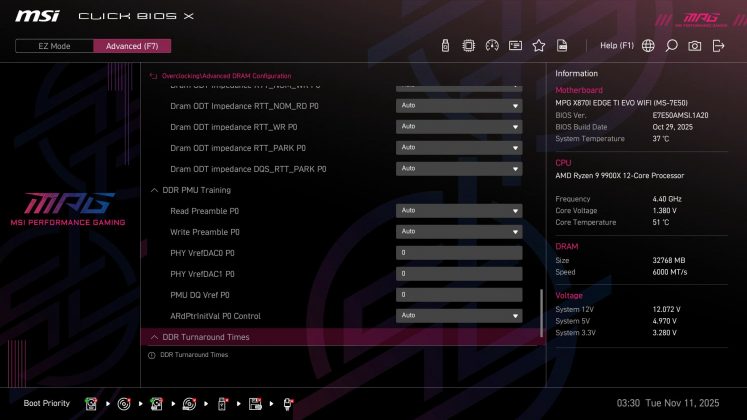

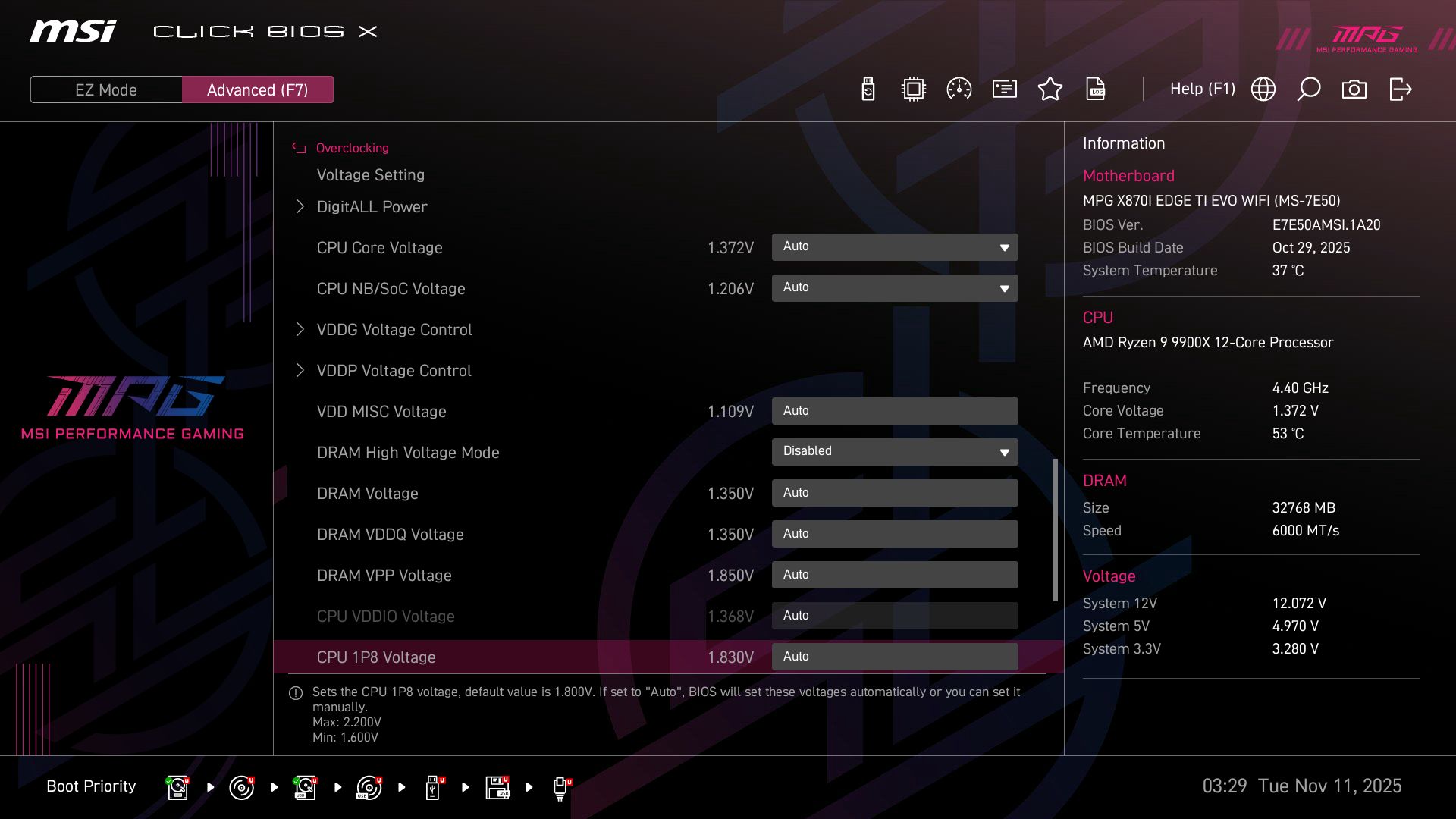

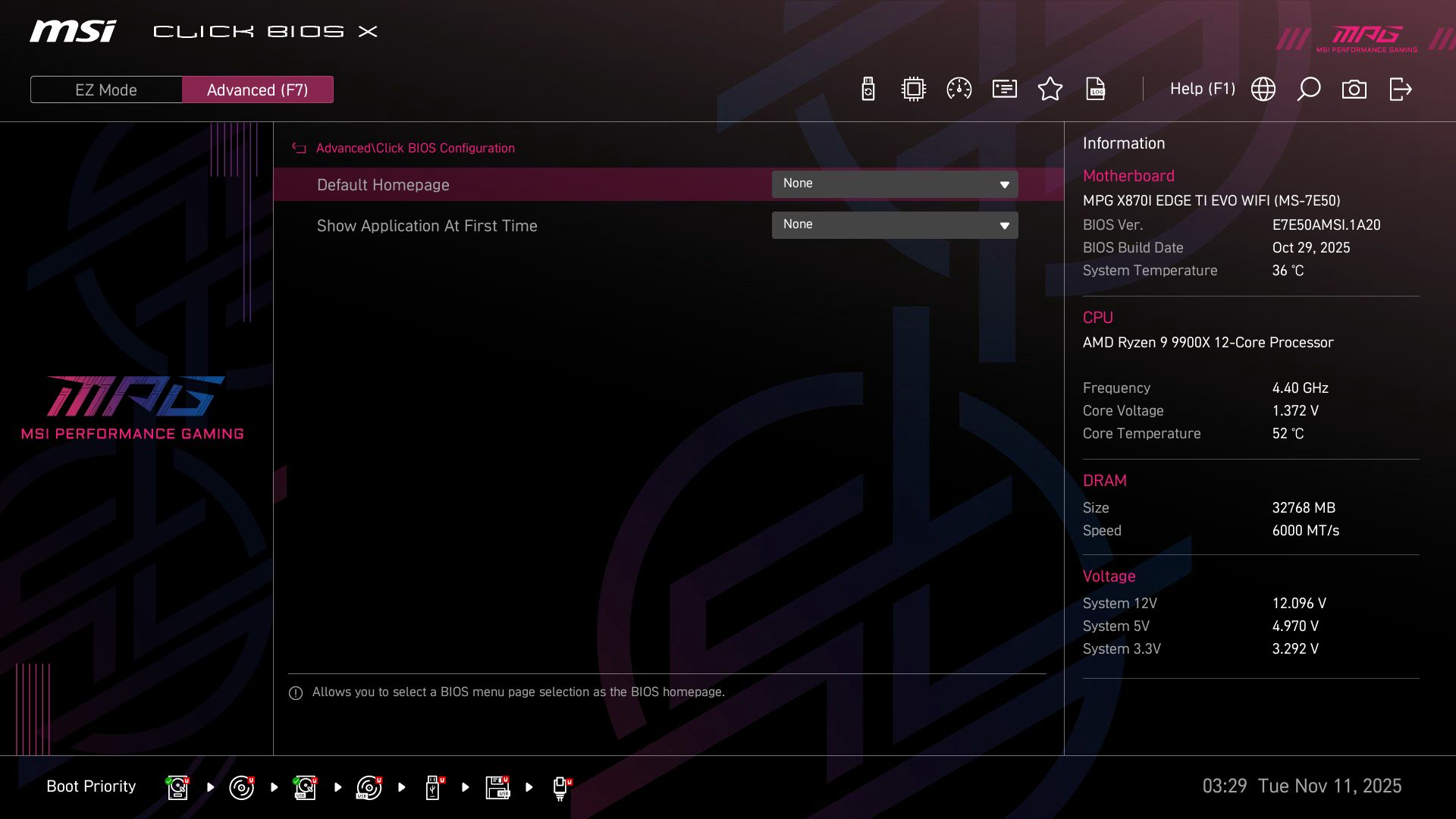

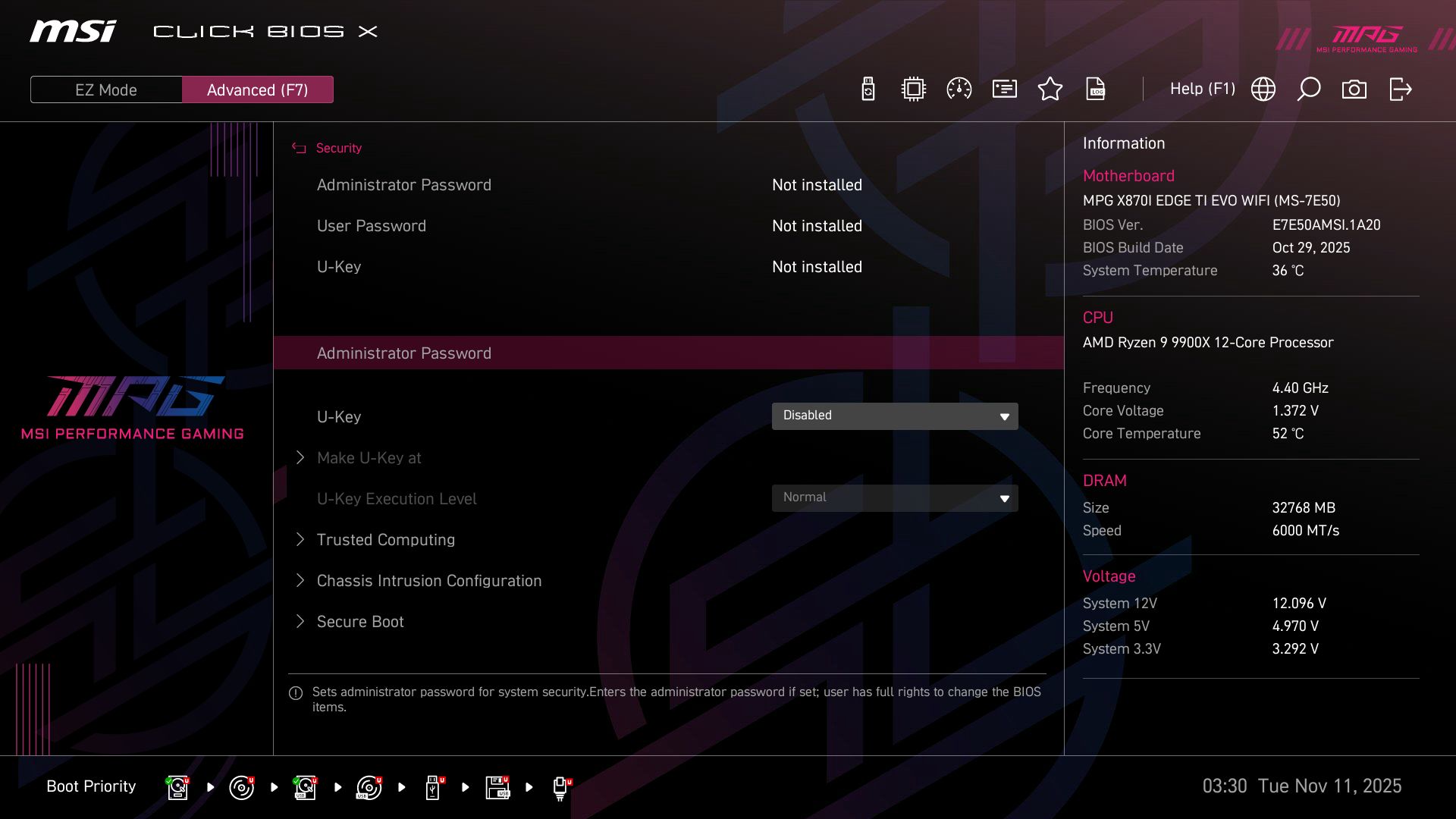

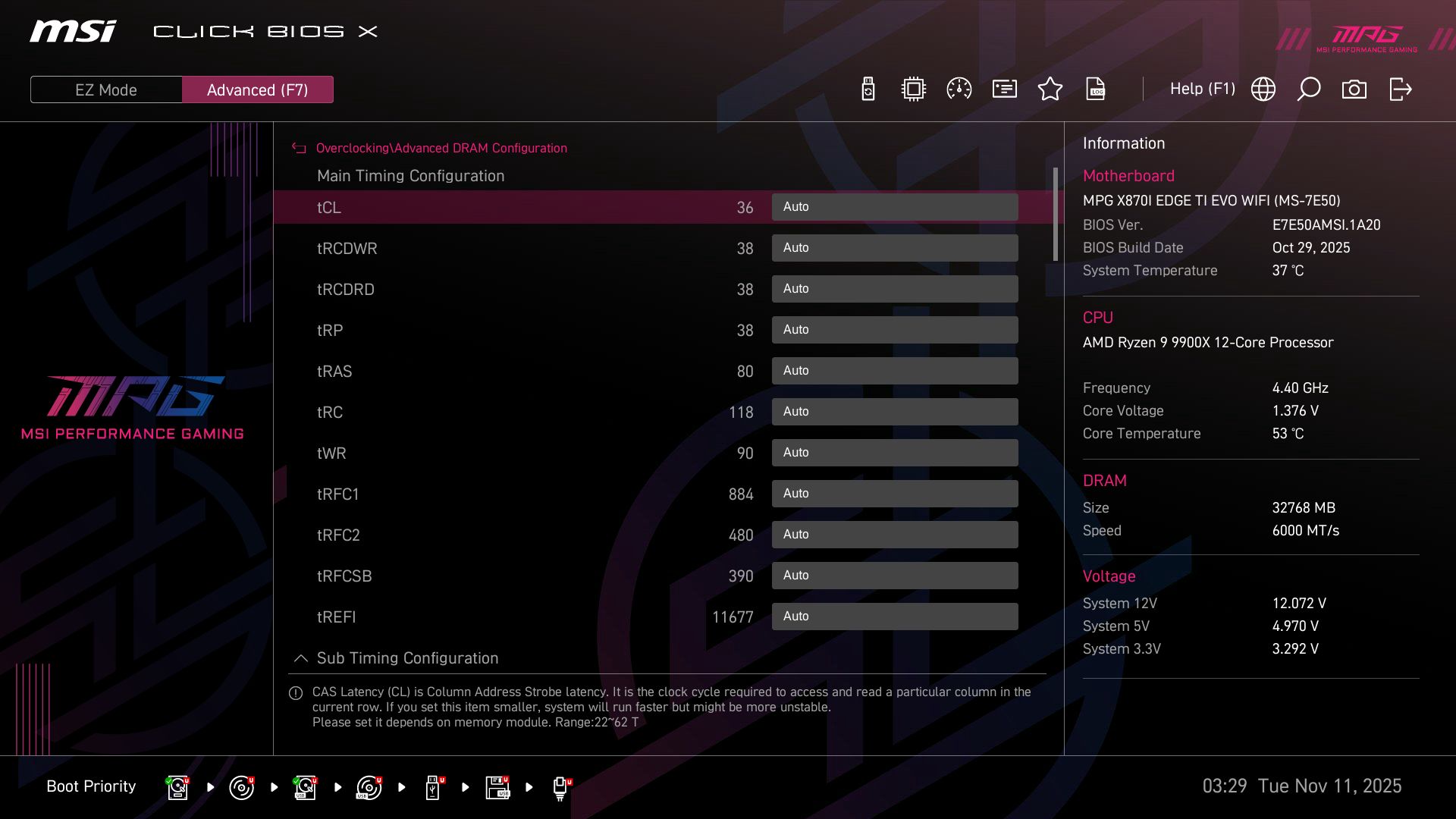

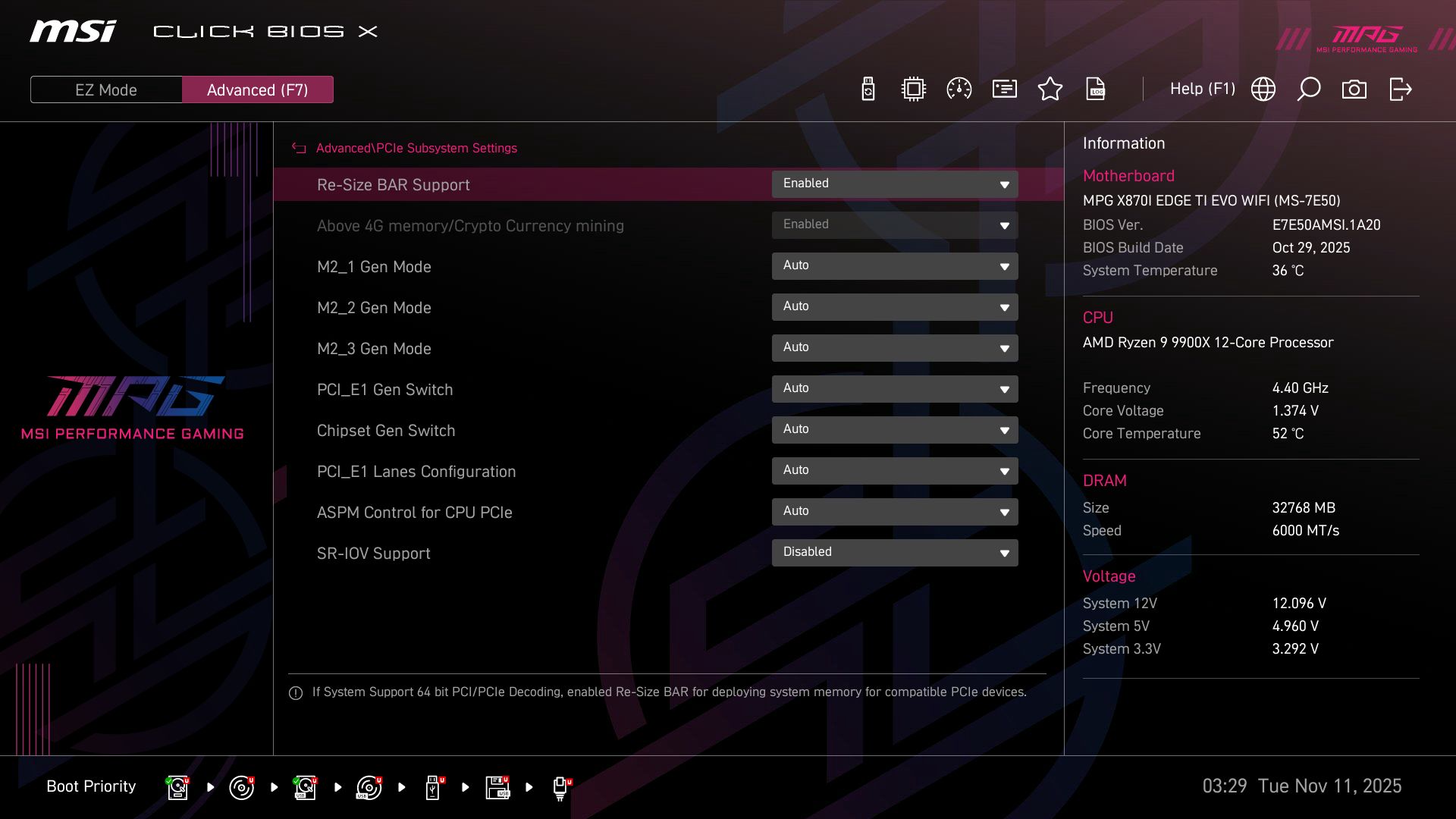

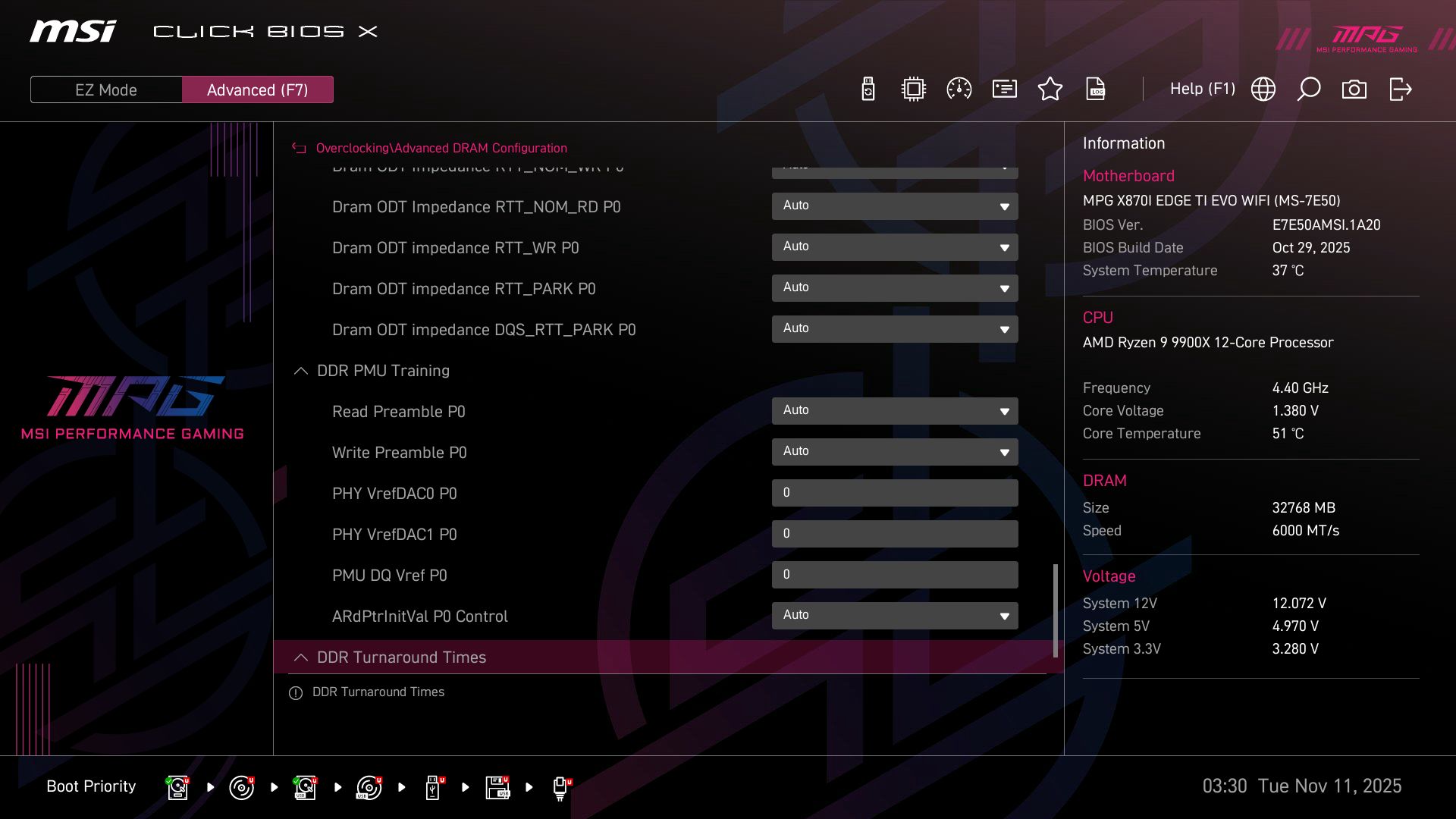

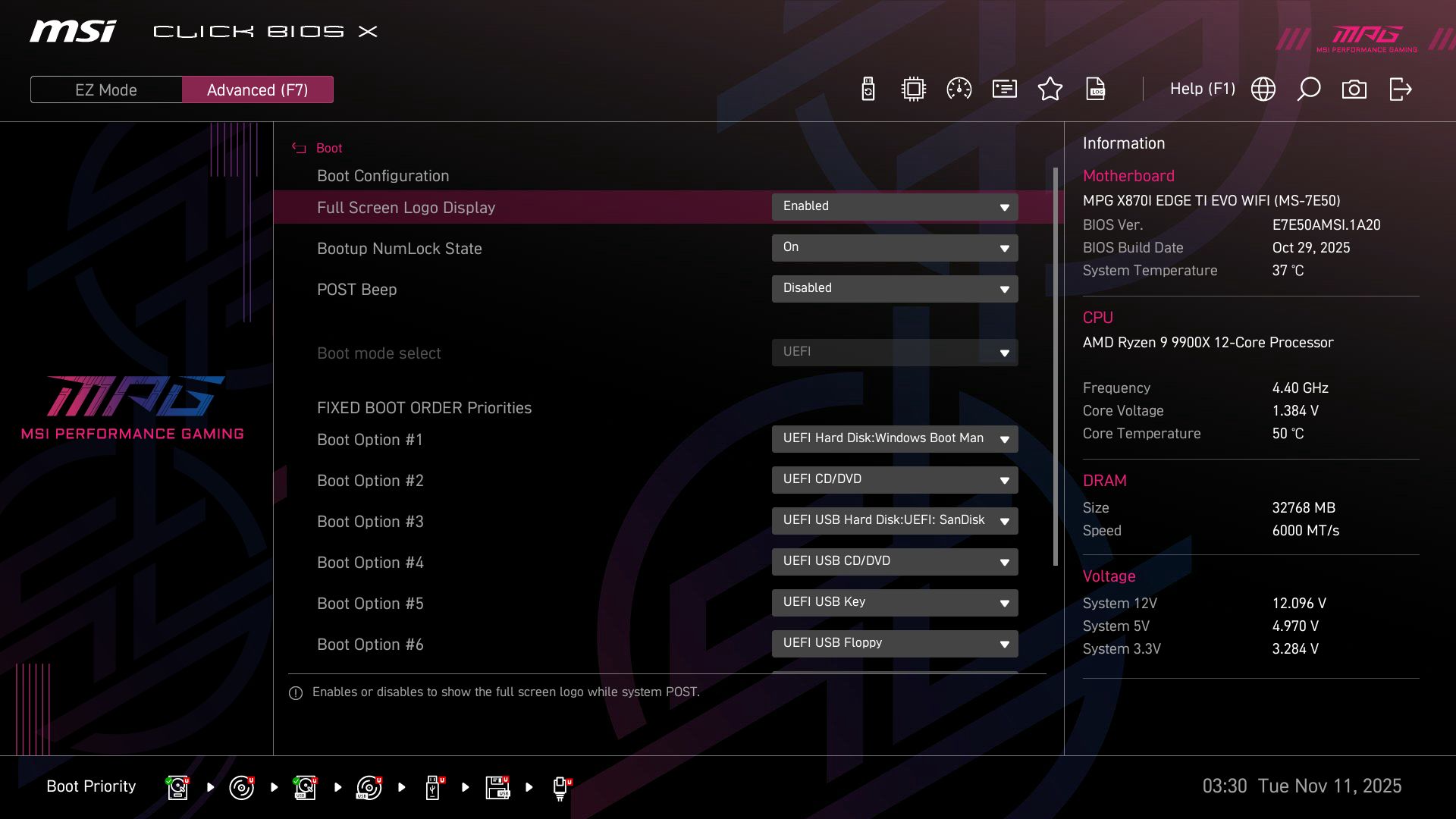

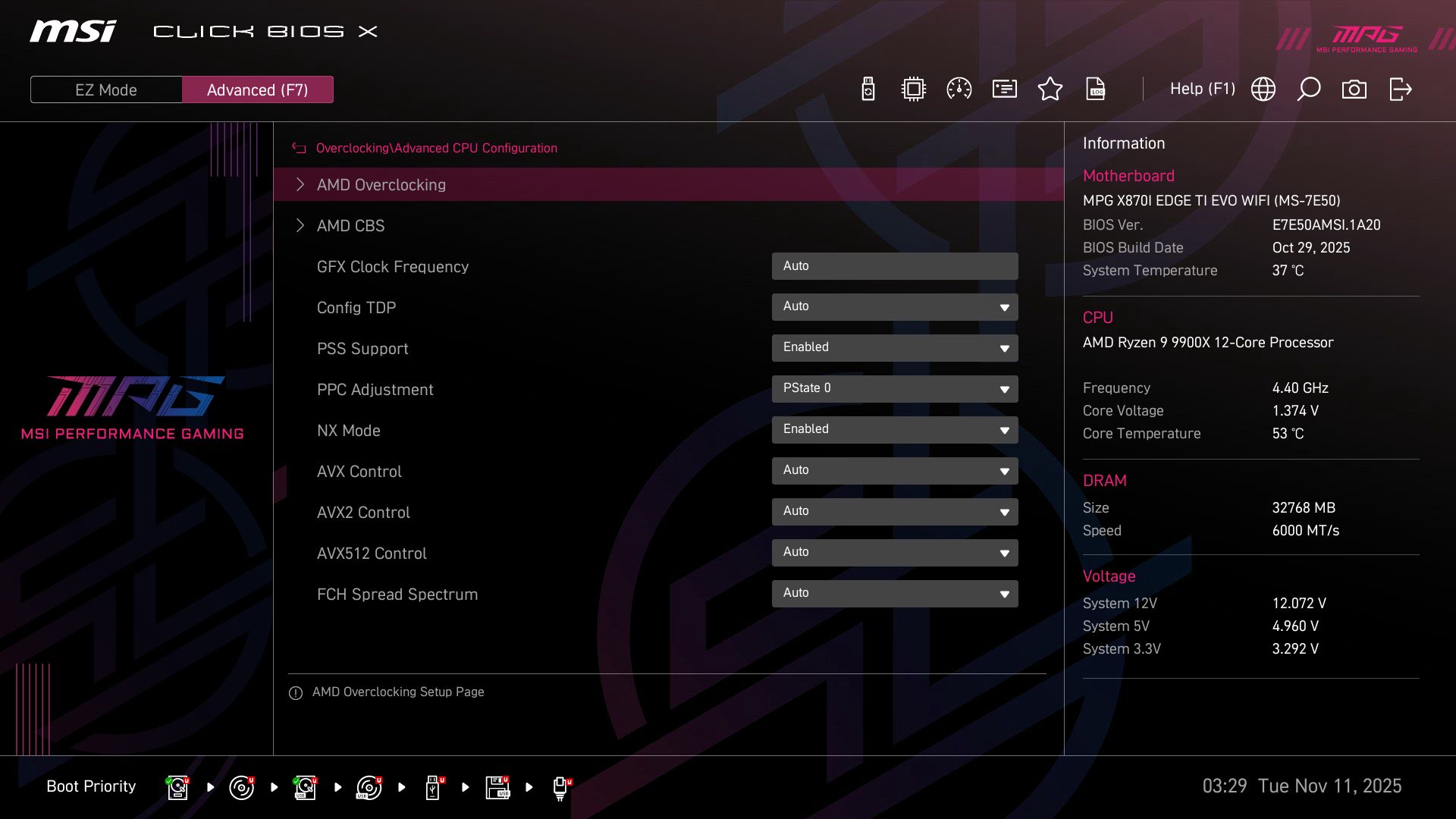

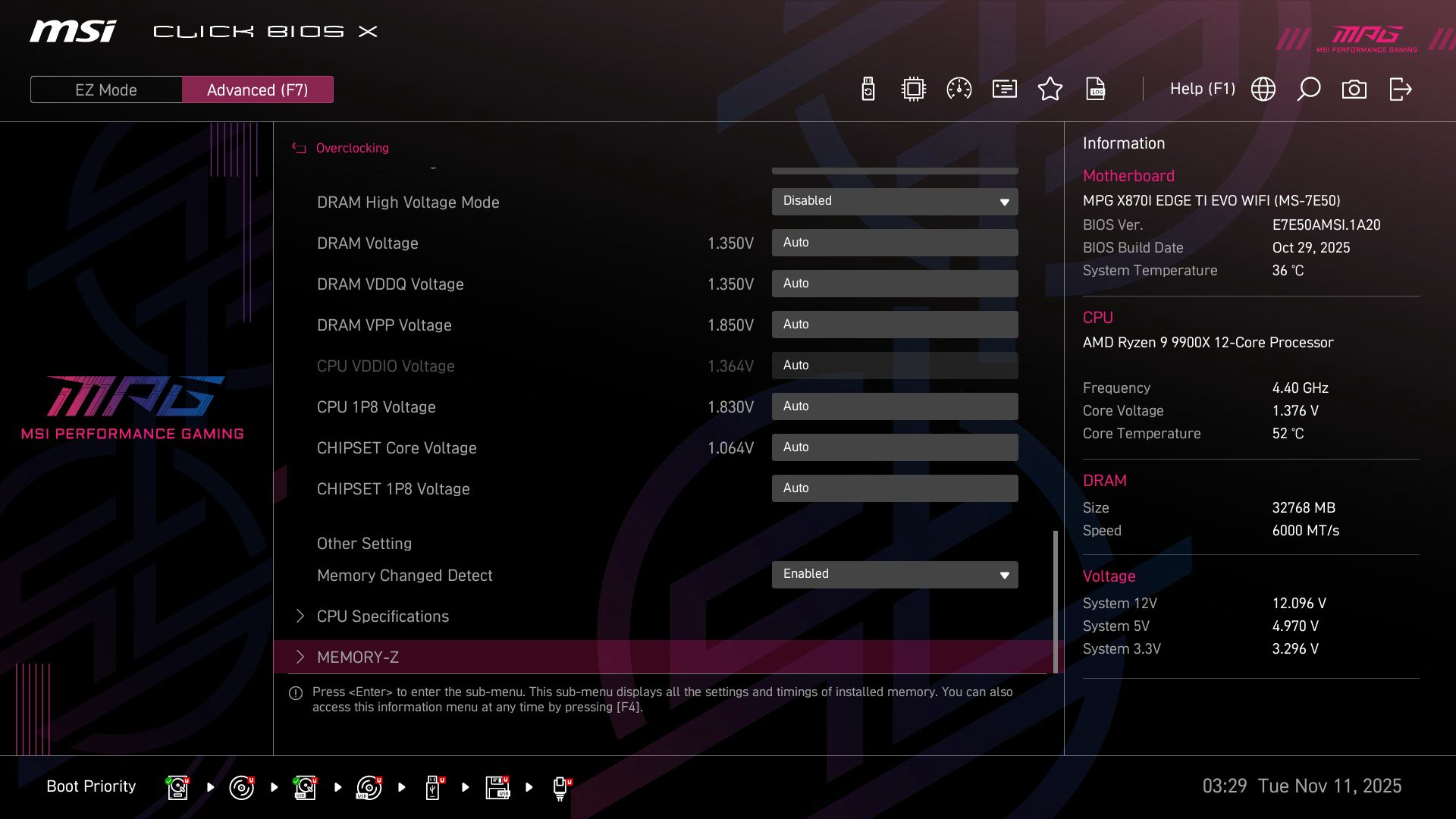

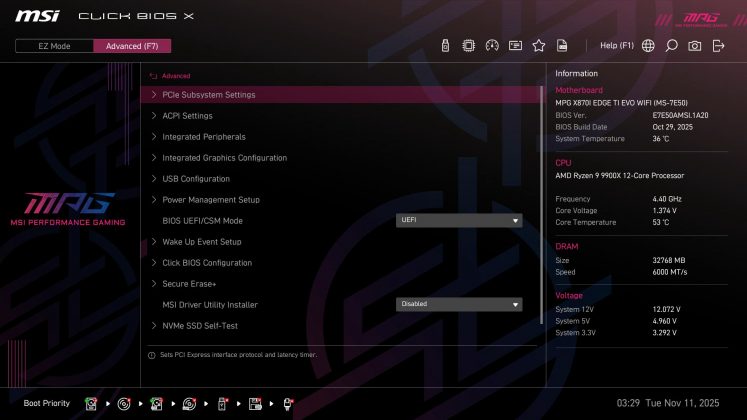

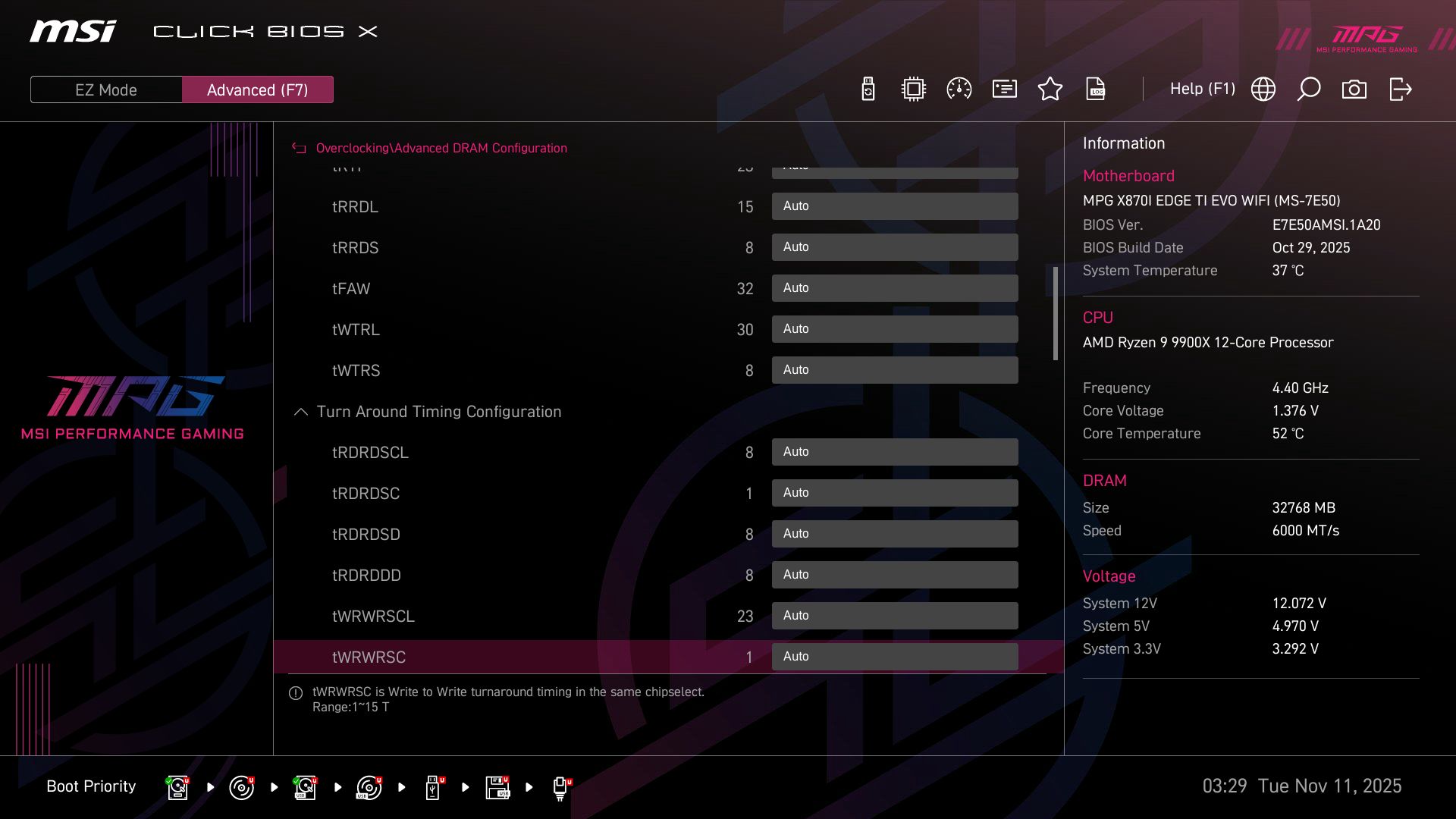

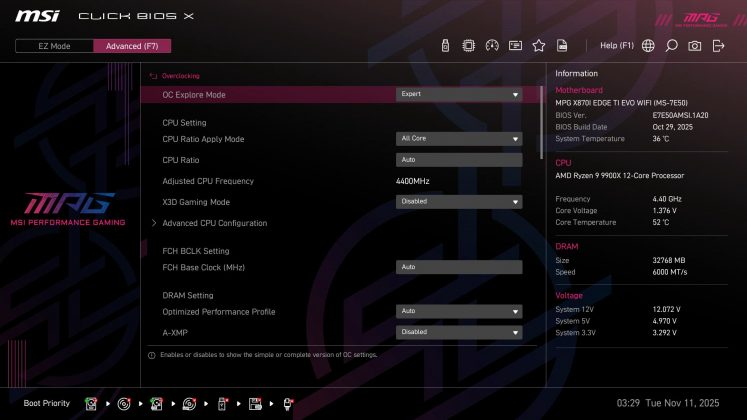

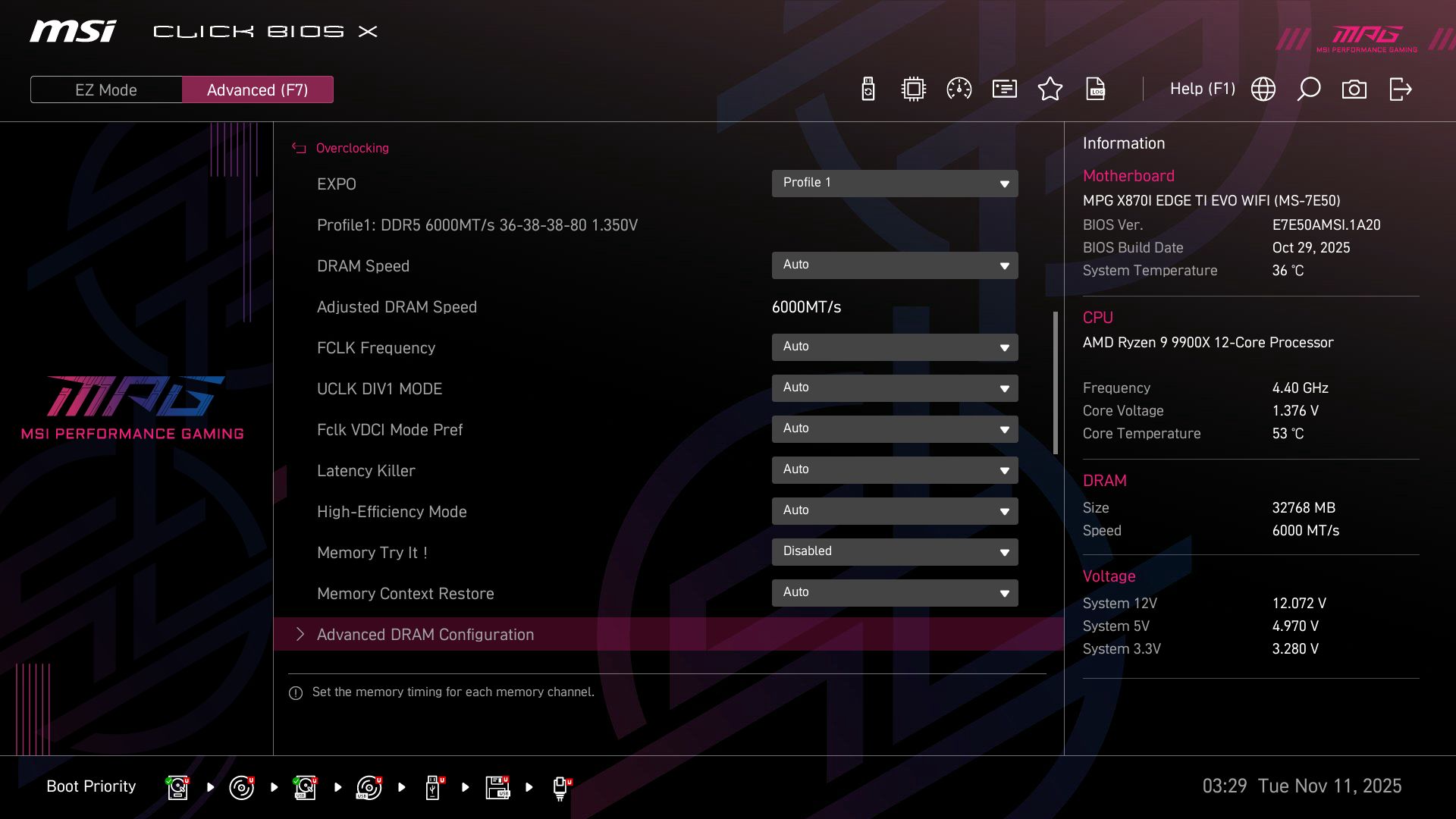

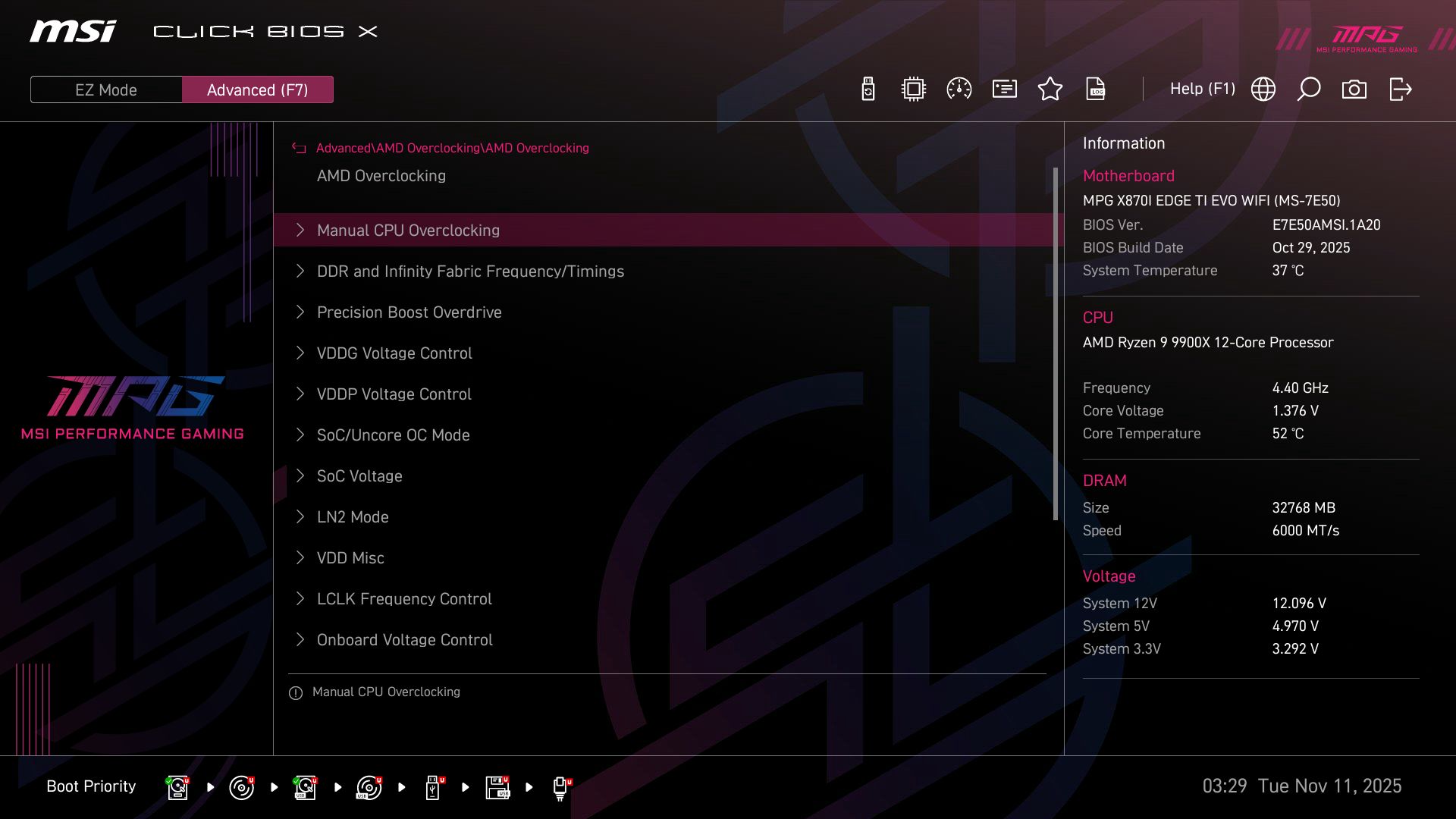

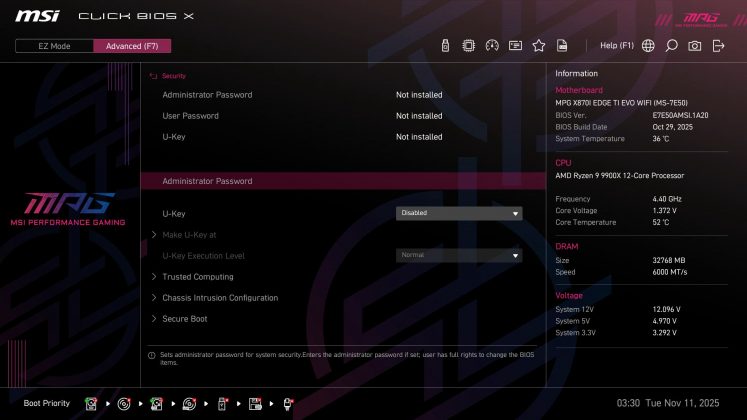

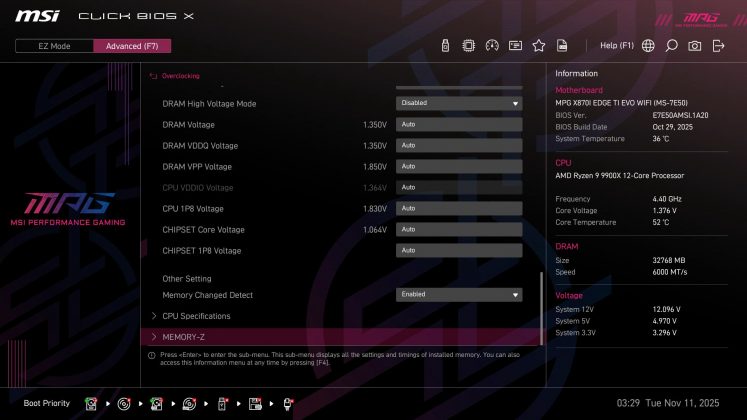

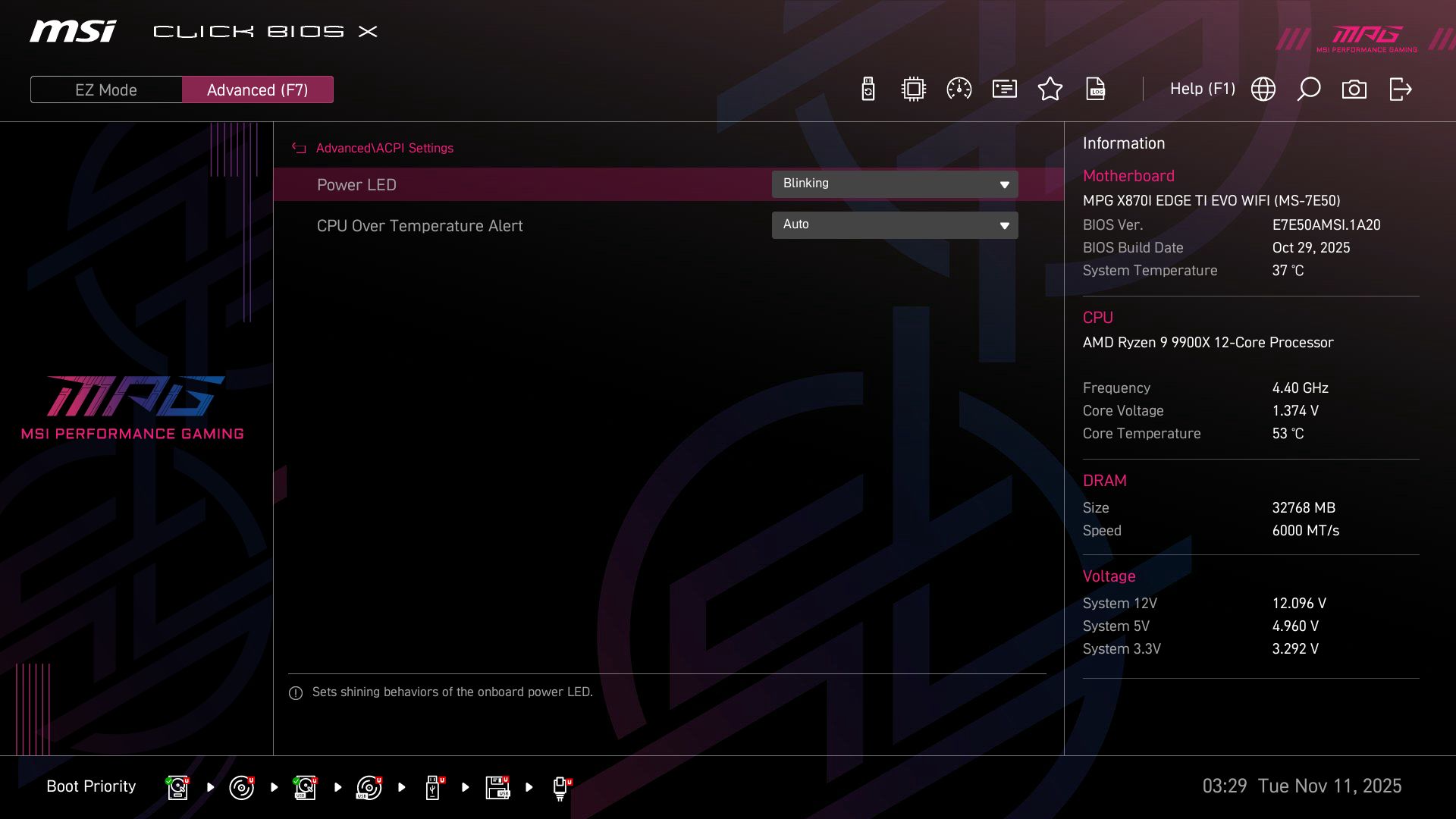

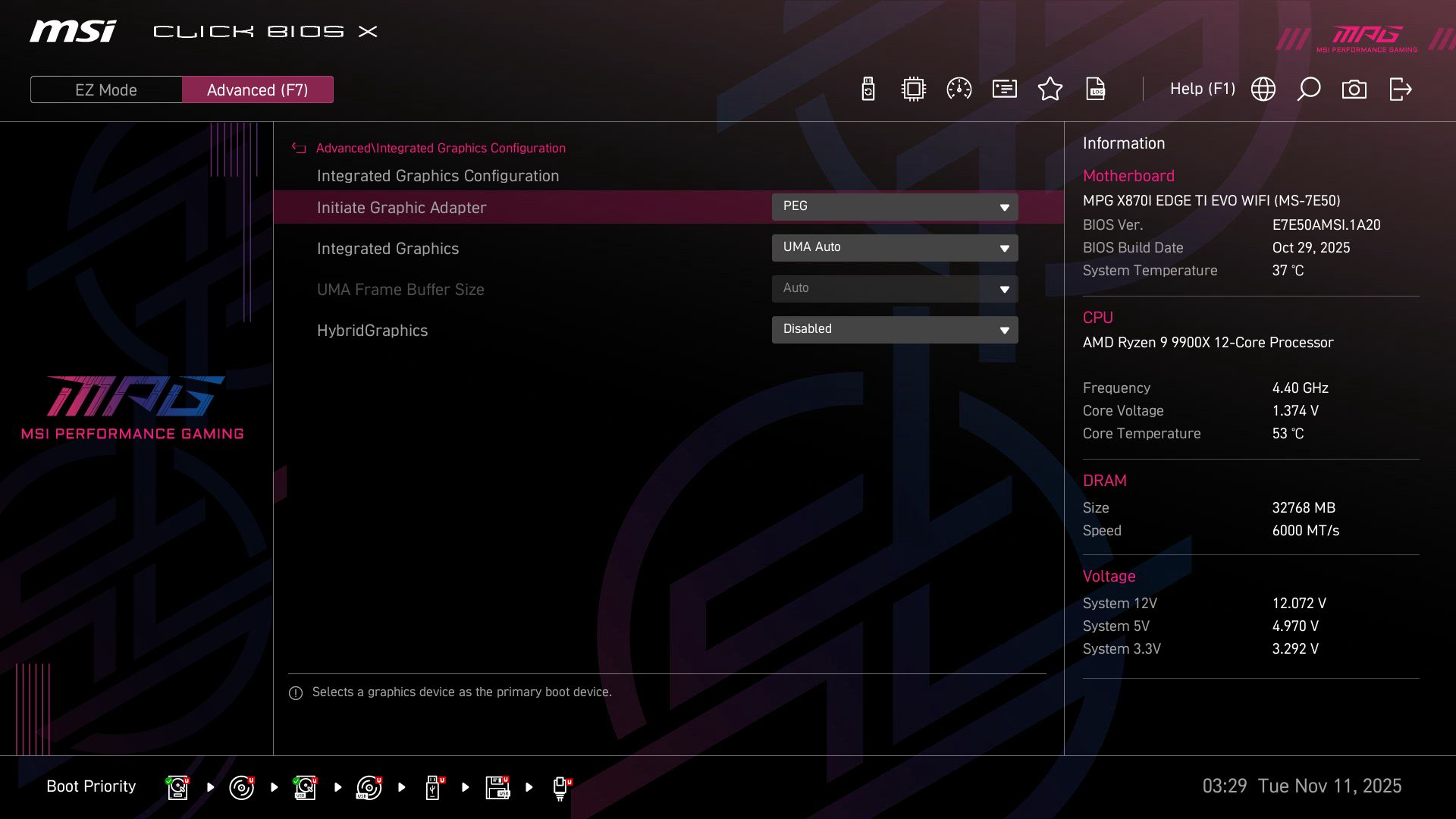

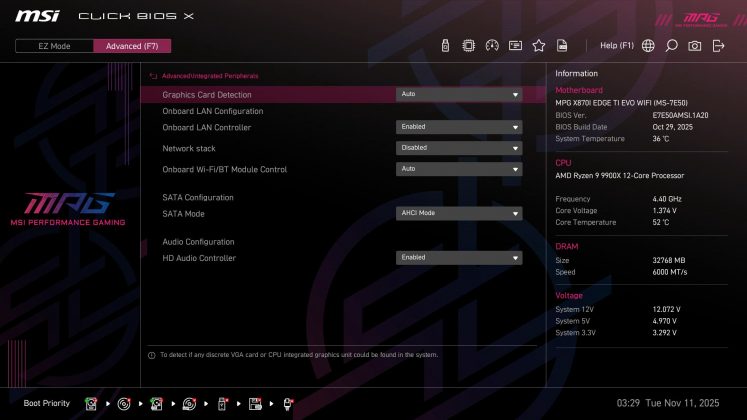

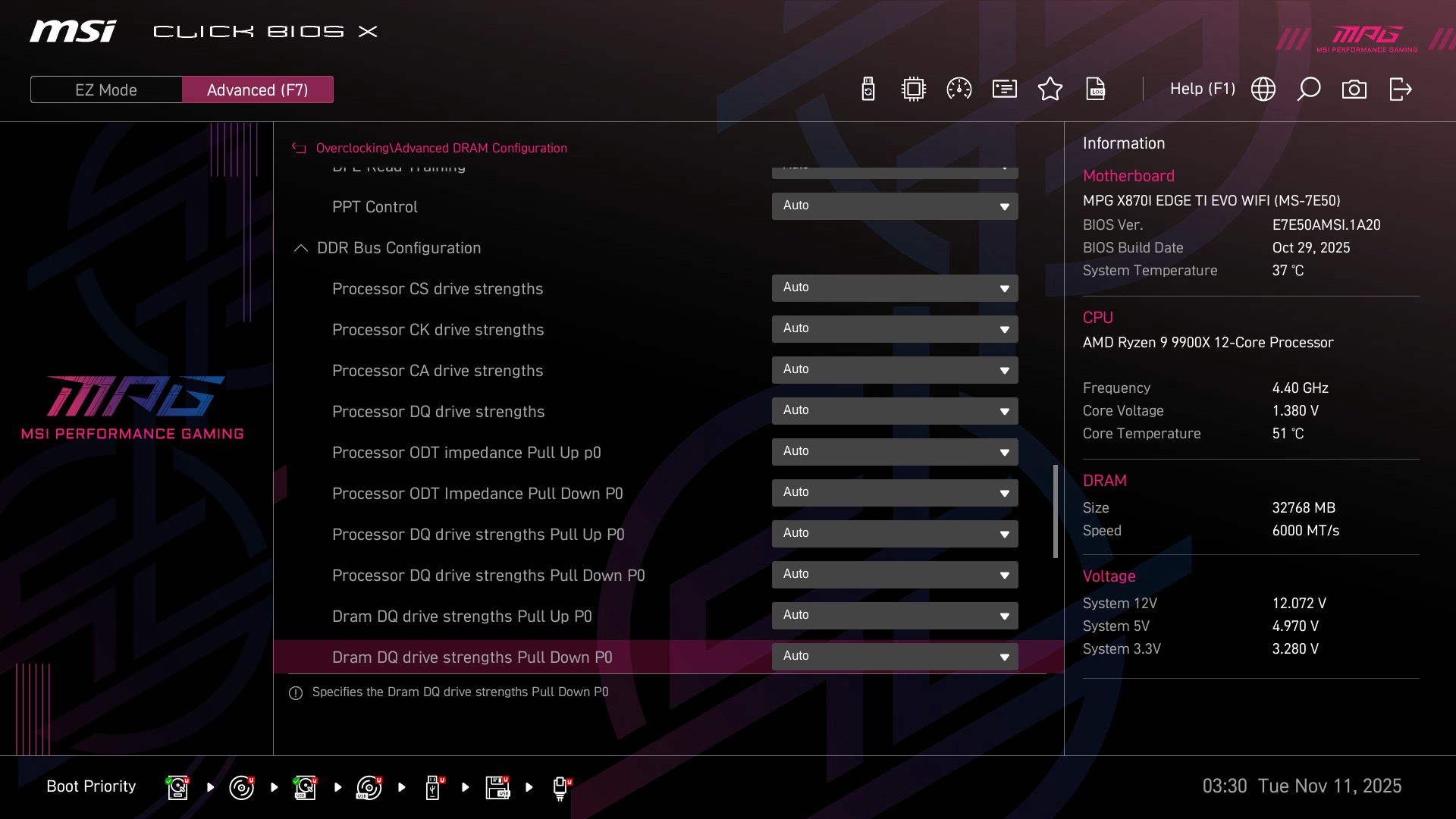

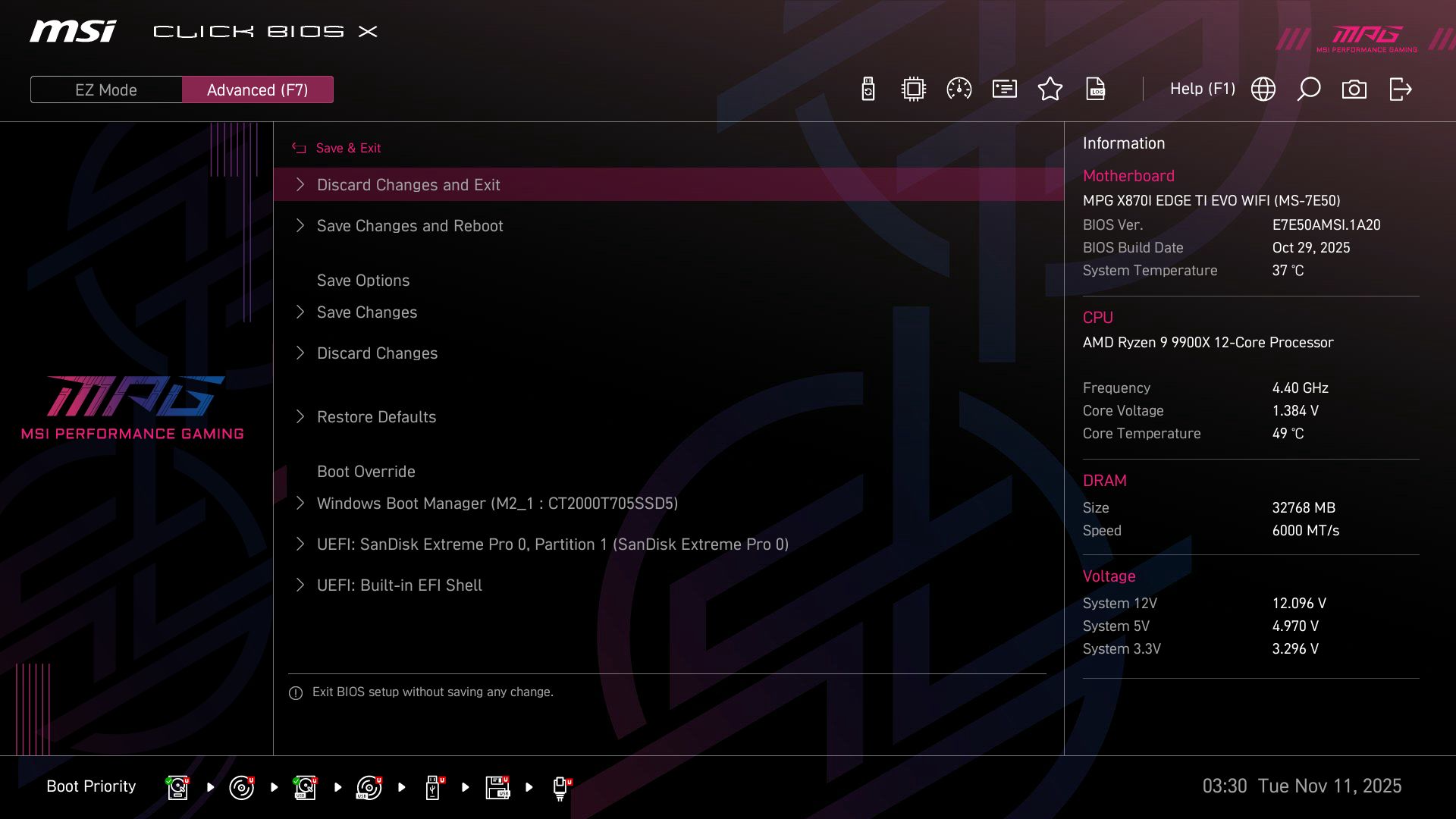

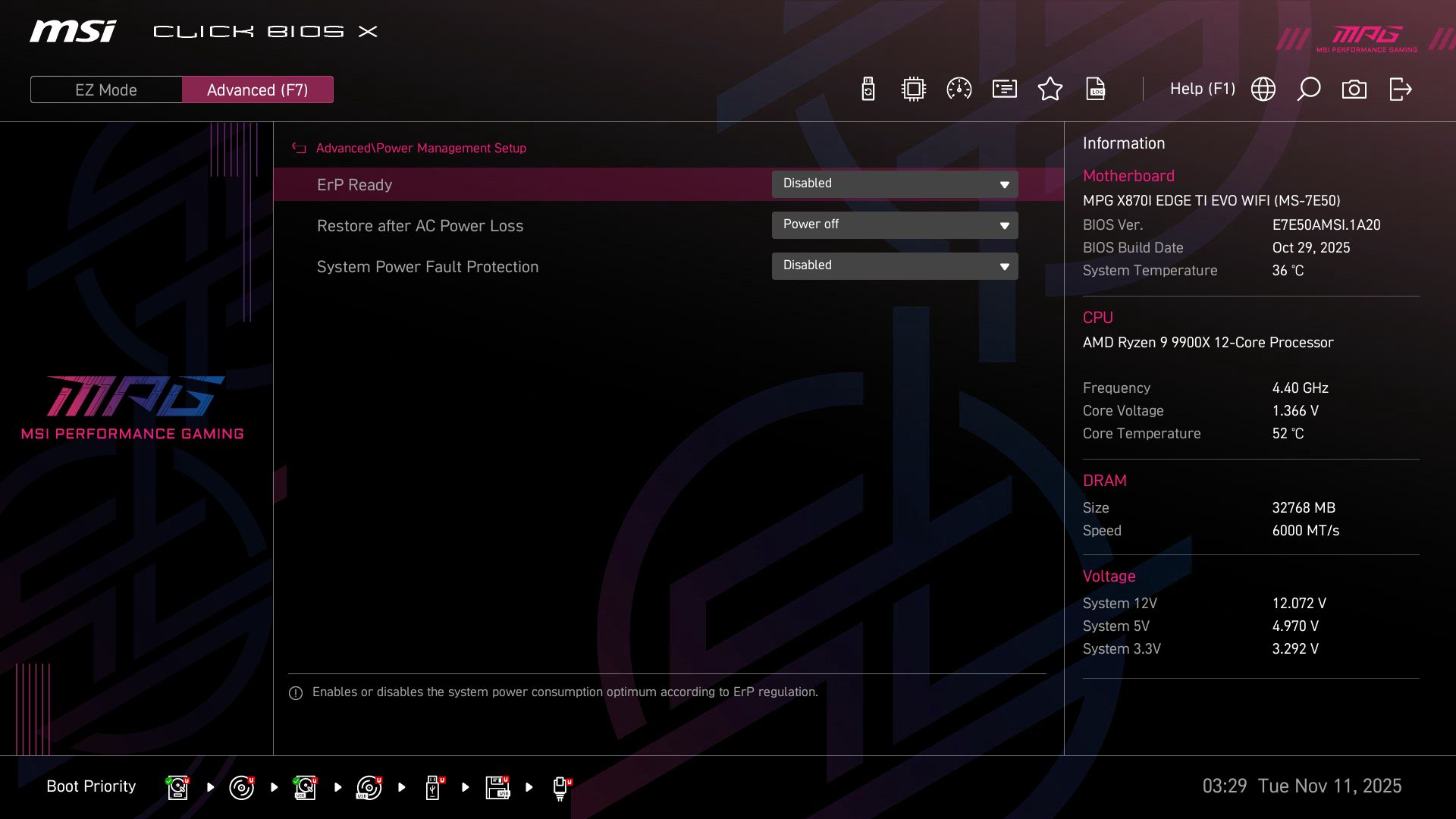

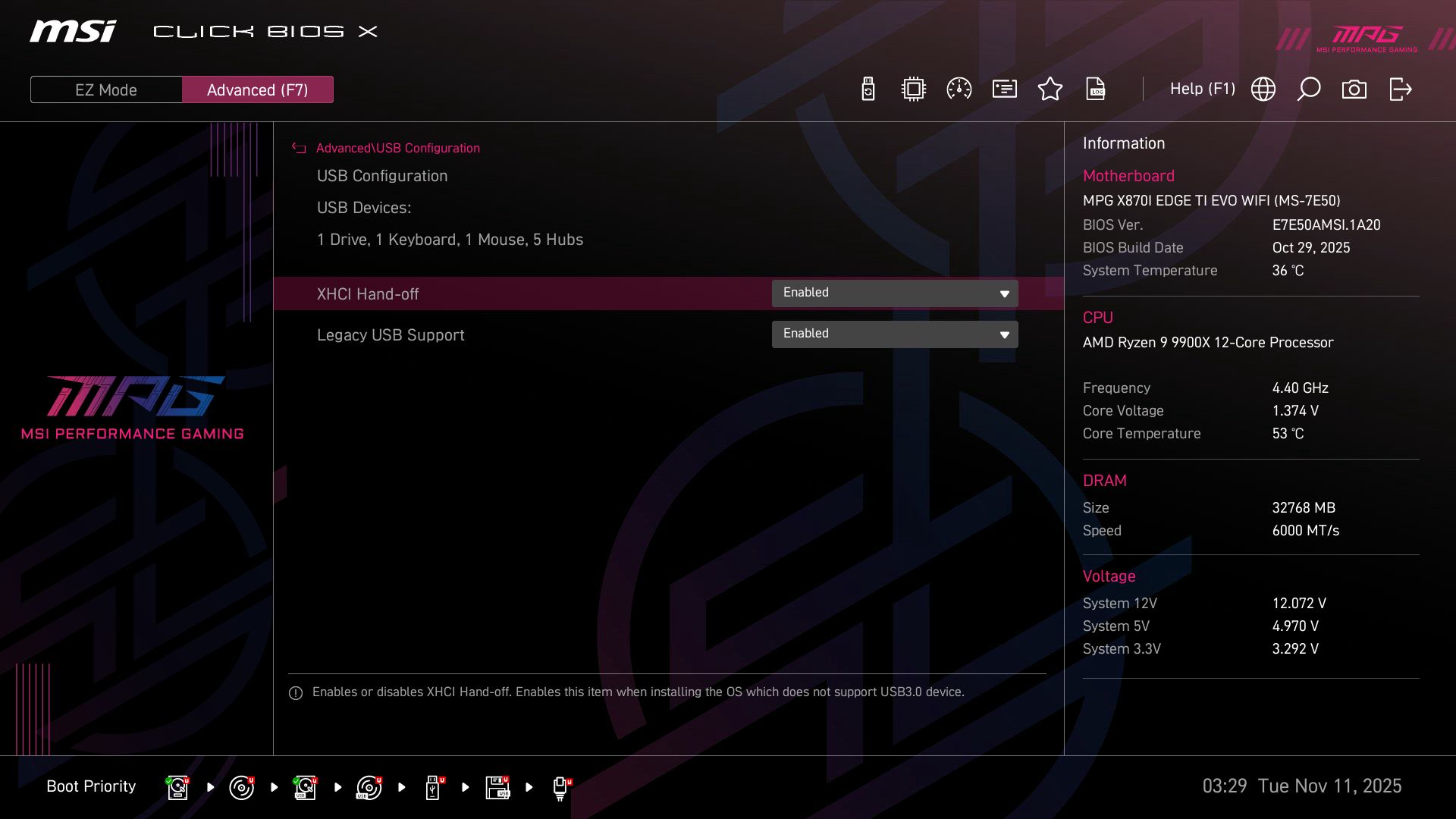

В материнских платах X870 компания MSI обновила BIOS, переименовав его в «Click X», и улучшила как внешний вид, так и функциональность. Компания изменила формат: заголовки расположены слева, подробная информация — посередине, а данные о состоянии системы — справа. Как и у большинства других производителей, здесь есть информационный режим EZ Mode, который позволяет использовать ограниченные функции, включая Game Boost, PBO и многое другое.

В целом, мне нравится новая компоновка, и ориентироваться в ней становится интуитивно понятно после непродолжительного использования, хотя к ней нужно немного привыкнуть. Черный фон с фиолетовыми/синими акцентами и серыми надписями легко читается, и большая часть необходимой информации находится под рукой.

1 из 26

Программное обеспечение

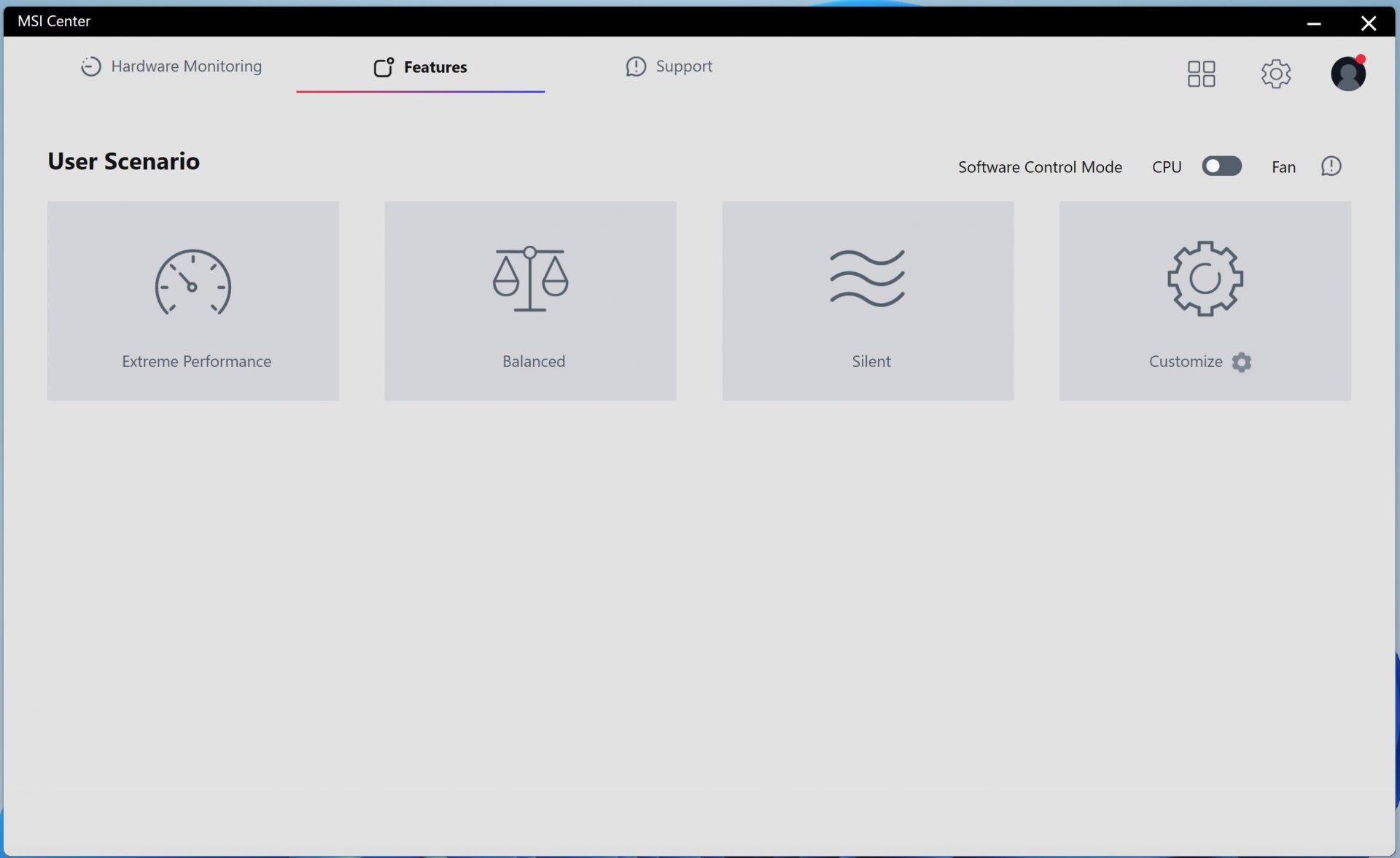

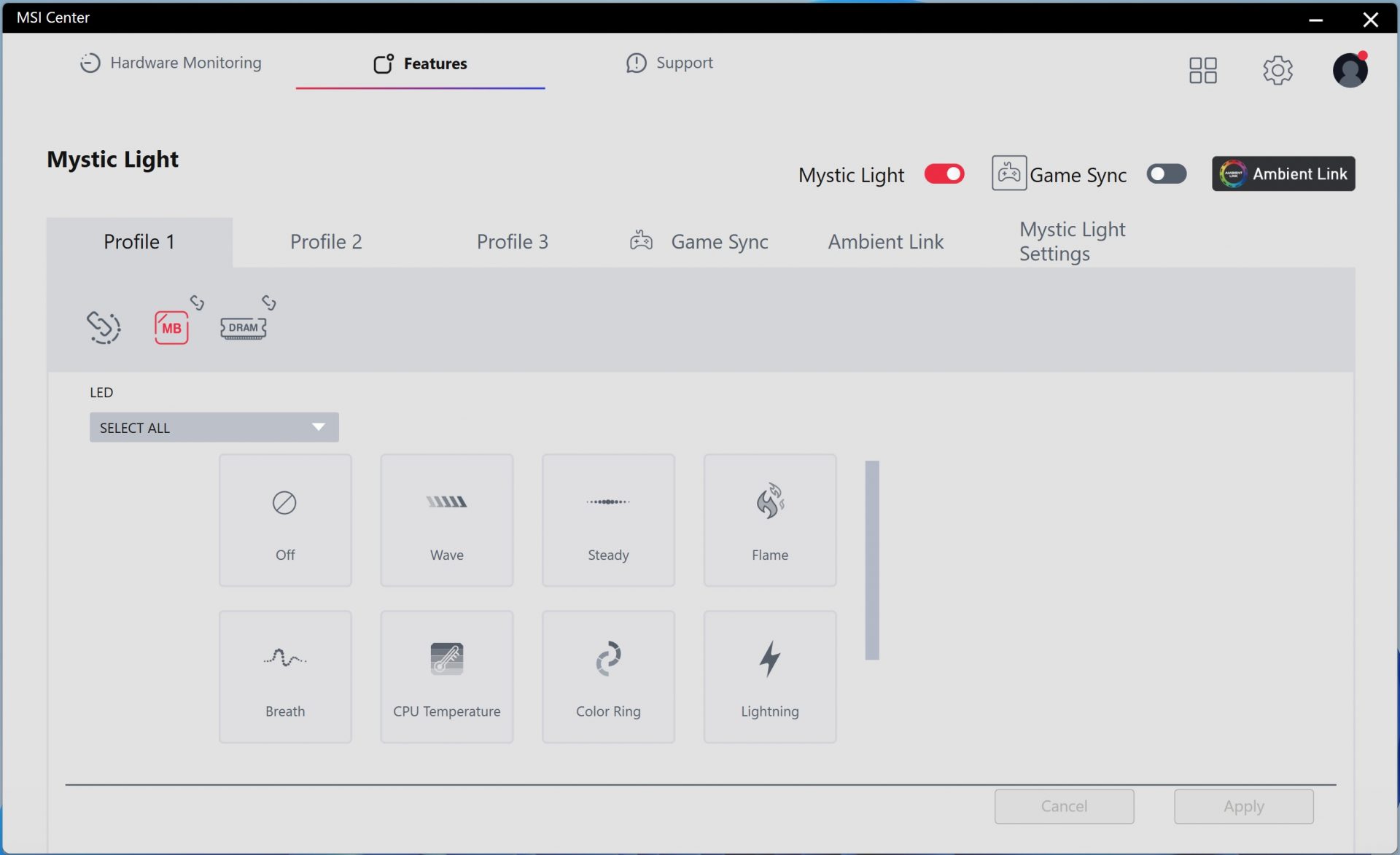

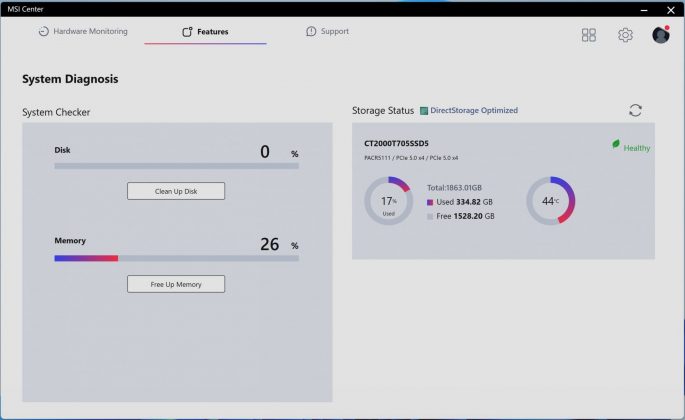

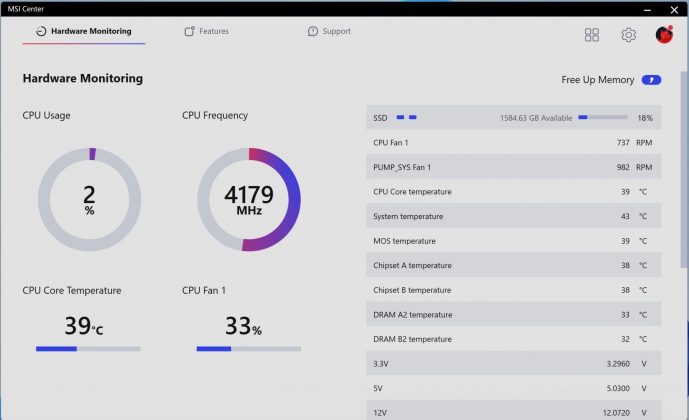

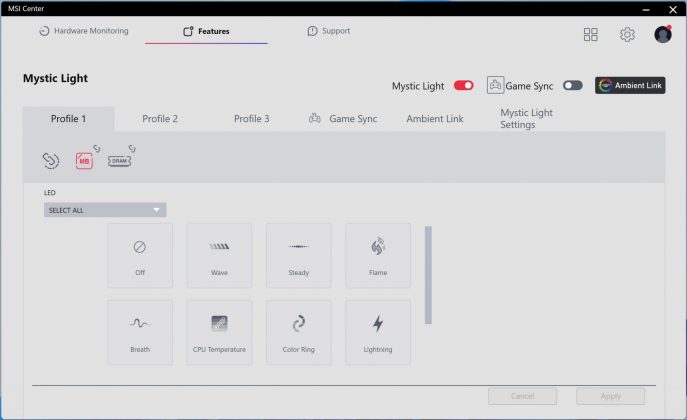

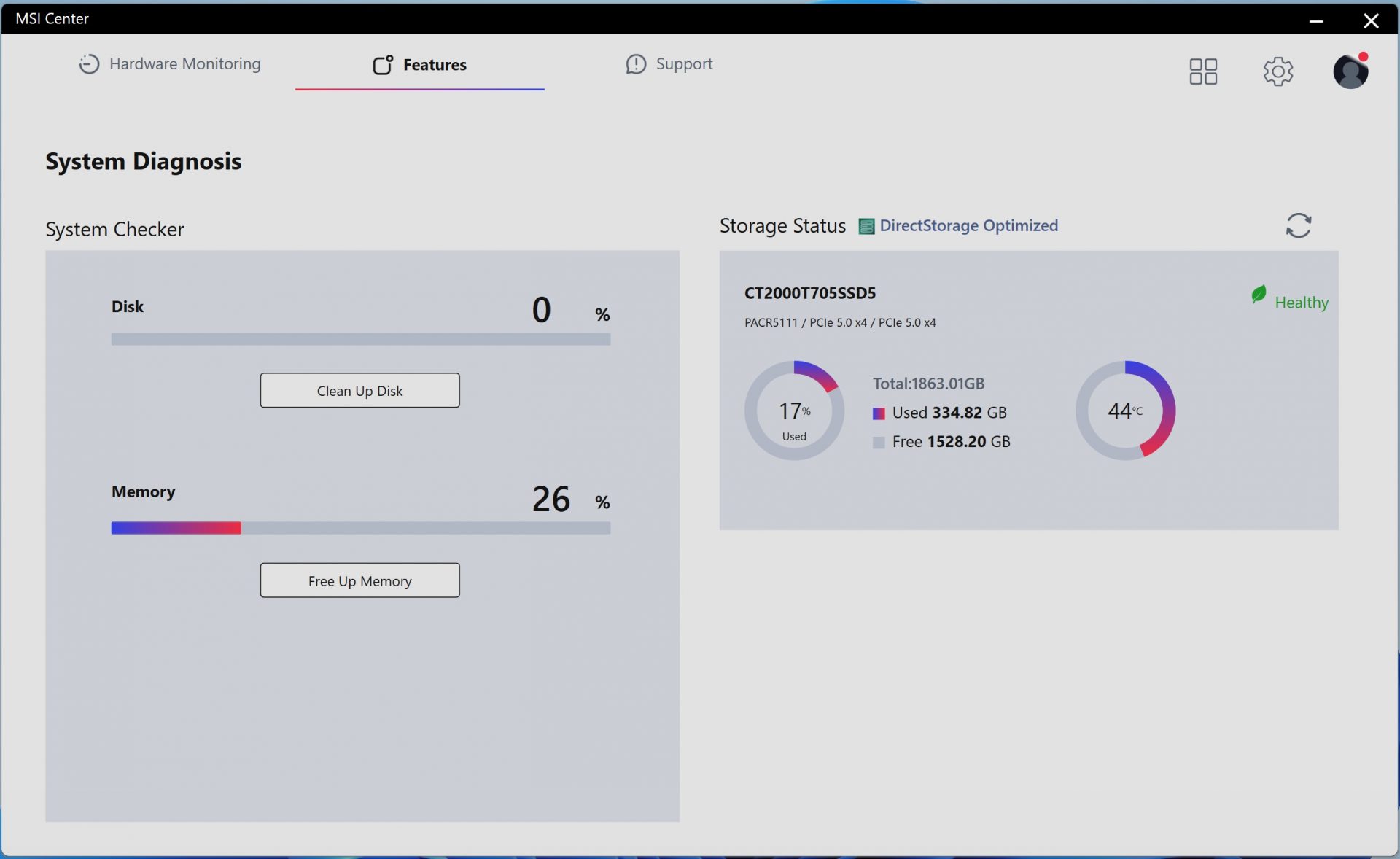

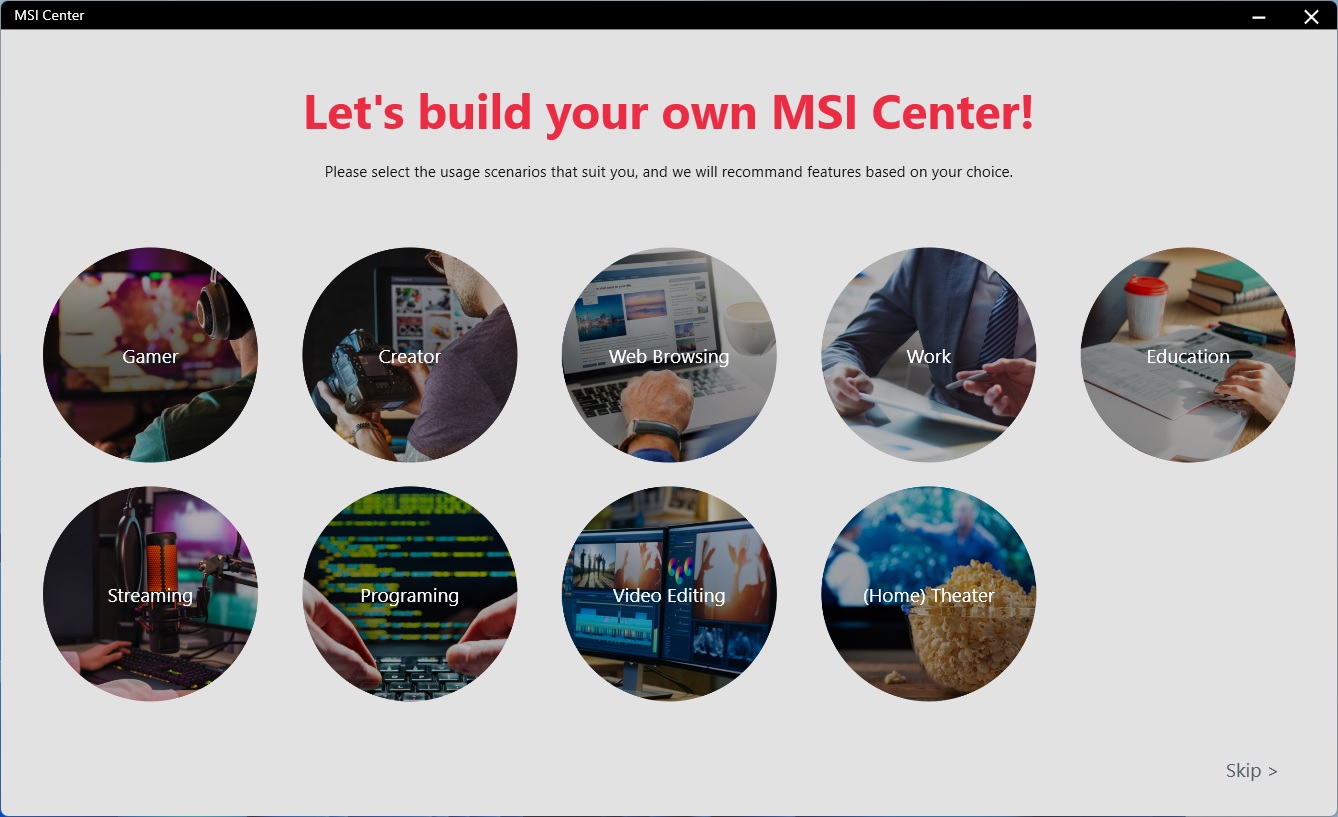

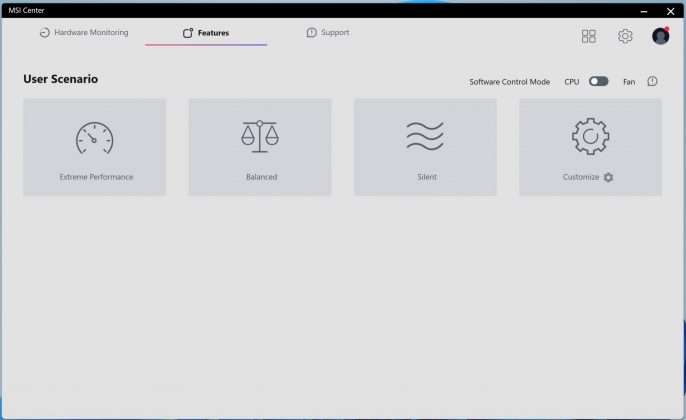

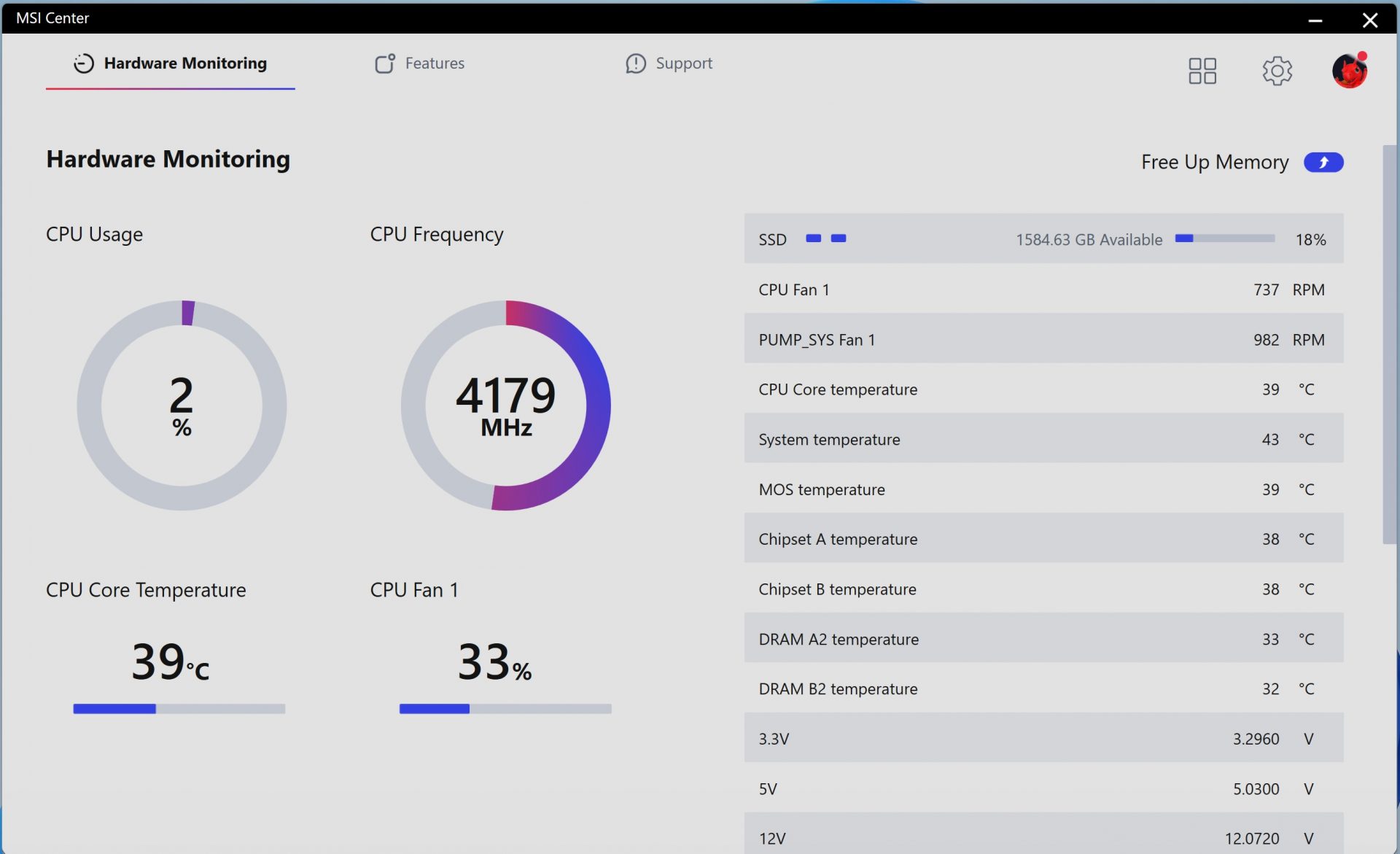

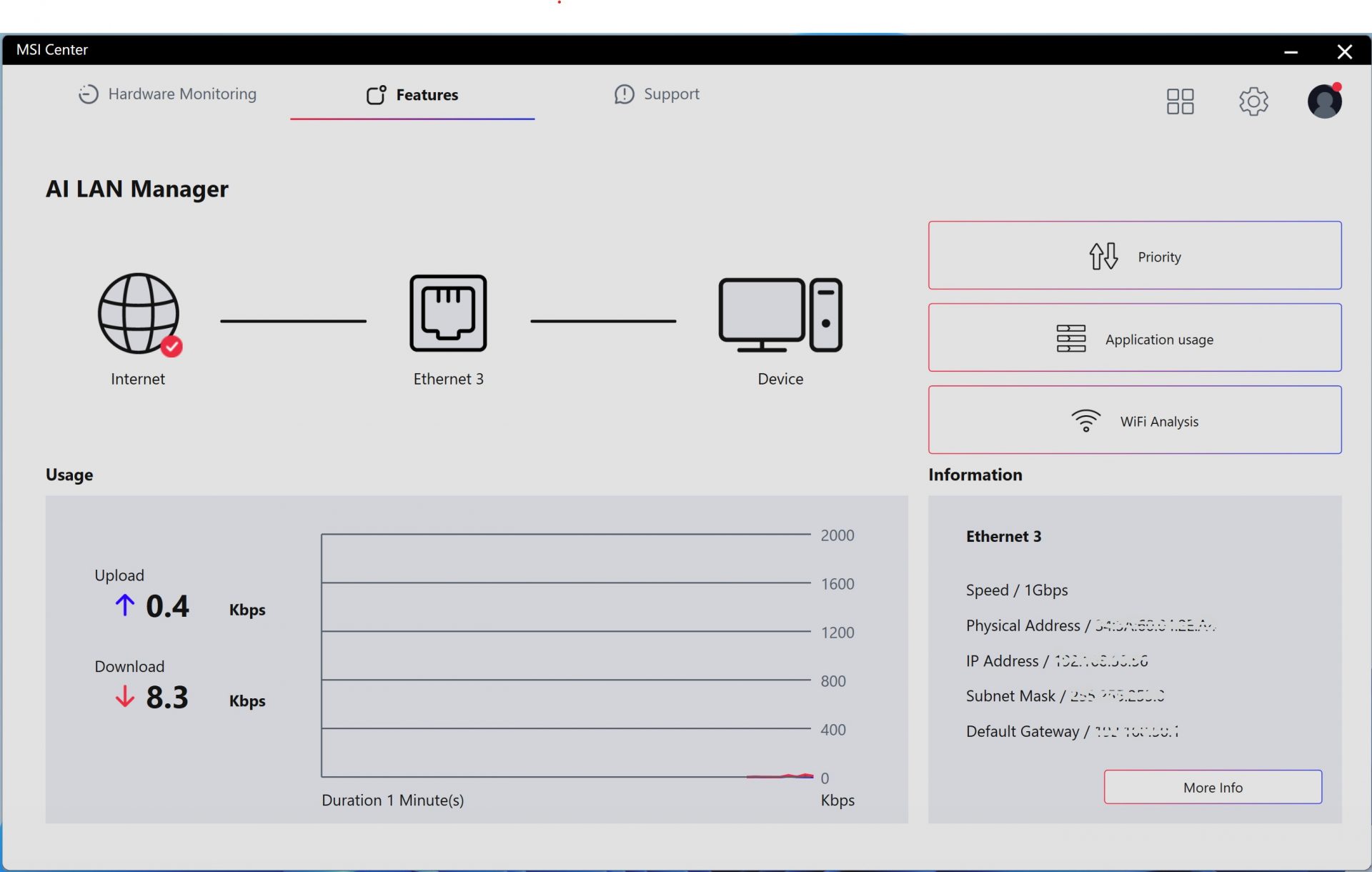

MSI Center — это единая утилита, предлагающая широкий спектр функций. От мониторинга оборудования до управления RGB-подсветкой с помощью Mystic Light, программа включает в себя множество апплетов и служит универсальным местом для загрузки дополнительных утилит, включая инструменты для разгона и управления вентиляторами. Те, кто хочет использовать функцию Gamebar, Super Charger или любые другие утилиты от MSI, найдут их все в MSI Center.

1 из 6

Система тестирования / Продукты для сравнения

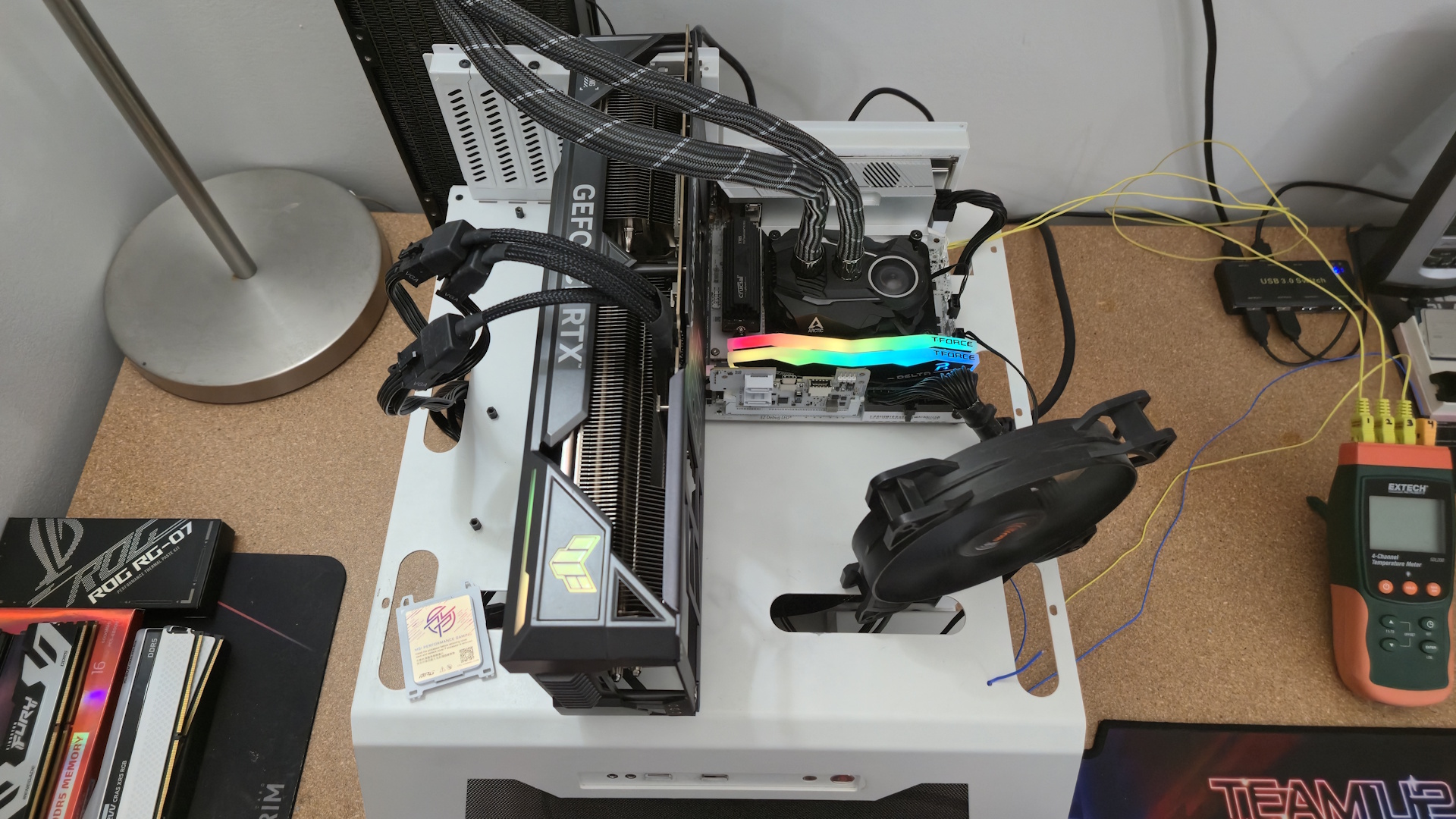

Мы обновили нашу тестовую систему до 64-битной ОС Windows 11 (23H2) со всеми обновлениями, установленными по состоянию на конец сентября 2024 года (включая оптимизацию предсказания ветвлений для AMD). Что касается аппаратной части, мы обновили комплекты оперативной памяти (соответствующие нашей тестовой системе Intel), систему охлаждения, накопители и видеокарту. Если не указано иное, мы используем последнюю общедоступную версию BIOS материнской платы (не бета-версию).

Компоненты тестовой системы

Настройки бенчмарка

Результаты сравнительных тестов и заключительный анализ

Синтетические бенчмарки

Наши стандартные тесты производительности и энергопотребления проводятся с использованием стандартных частот процессора (включая любые настройки Boost/Turbo) со всеми включенными функциями энергосбережения. Мы устанавливаем оптимизированные параметры по умолчанию в BIOS и памяти, включив профиль XMP. Для этого базового тестирования схема электропитания Windows установлена на «Сбалансированный» (по умолчанию), чтобы компьютер работал в режиме ожидания с нормальными параметрами.

1 из 17

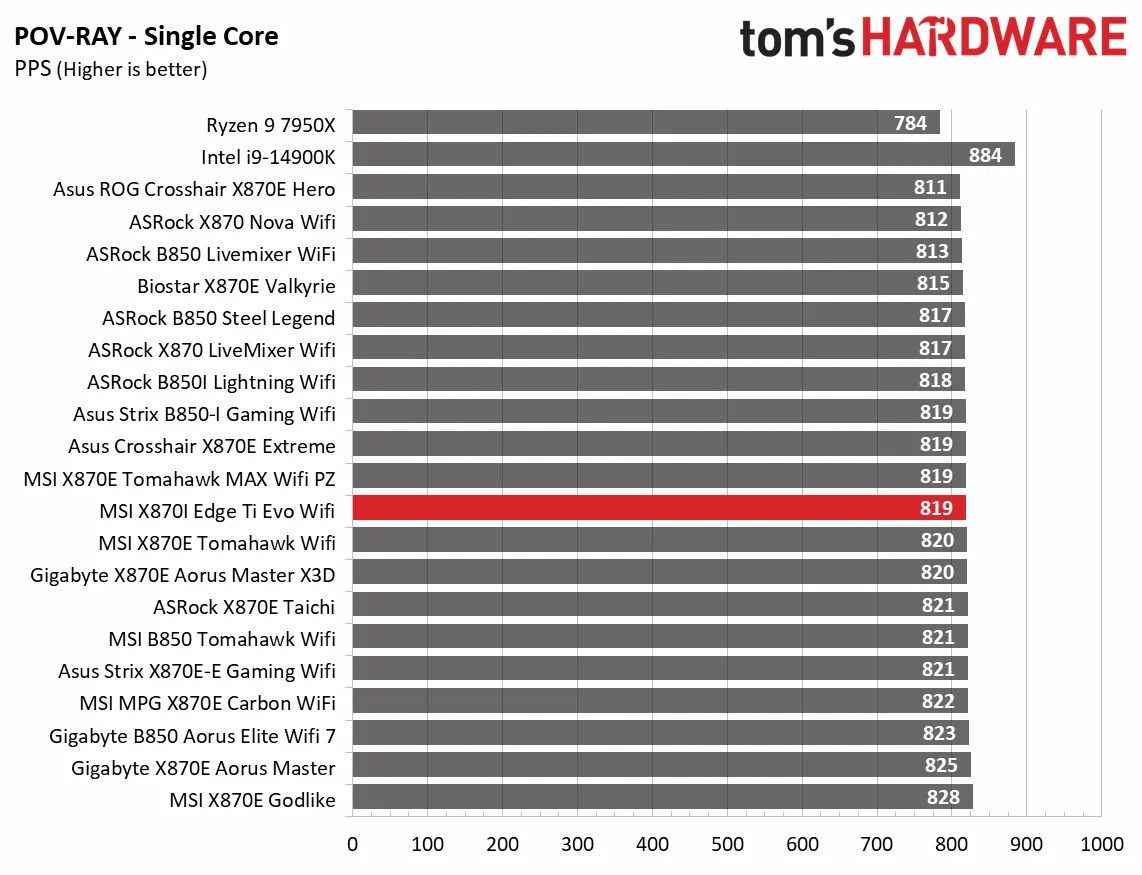

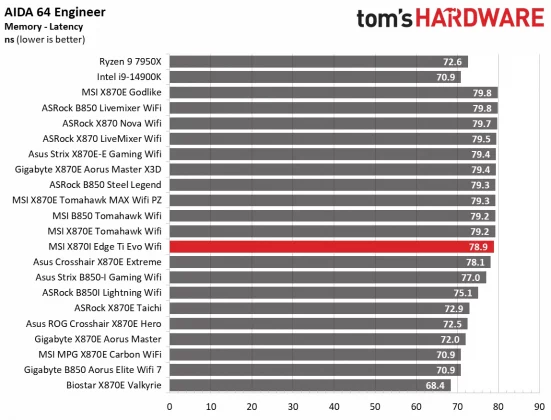

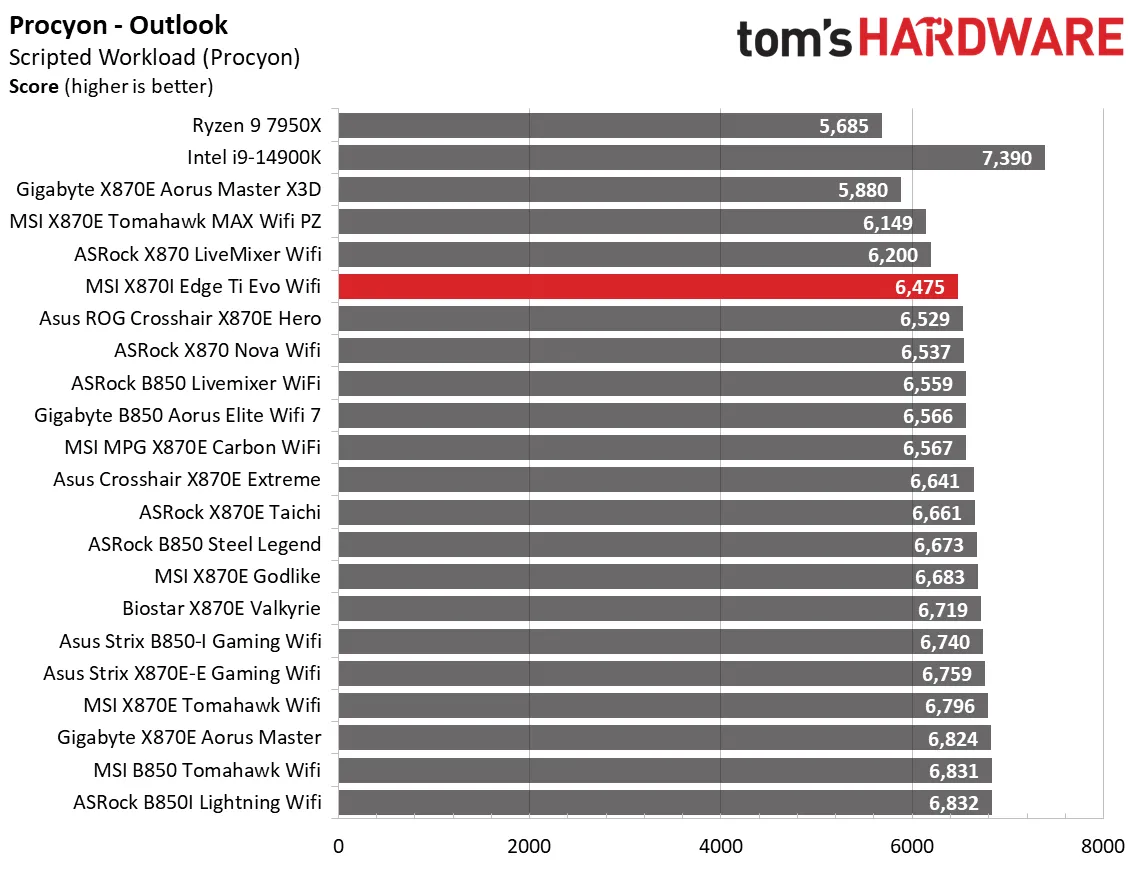

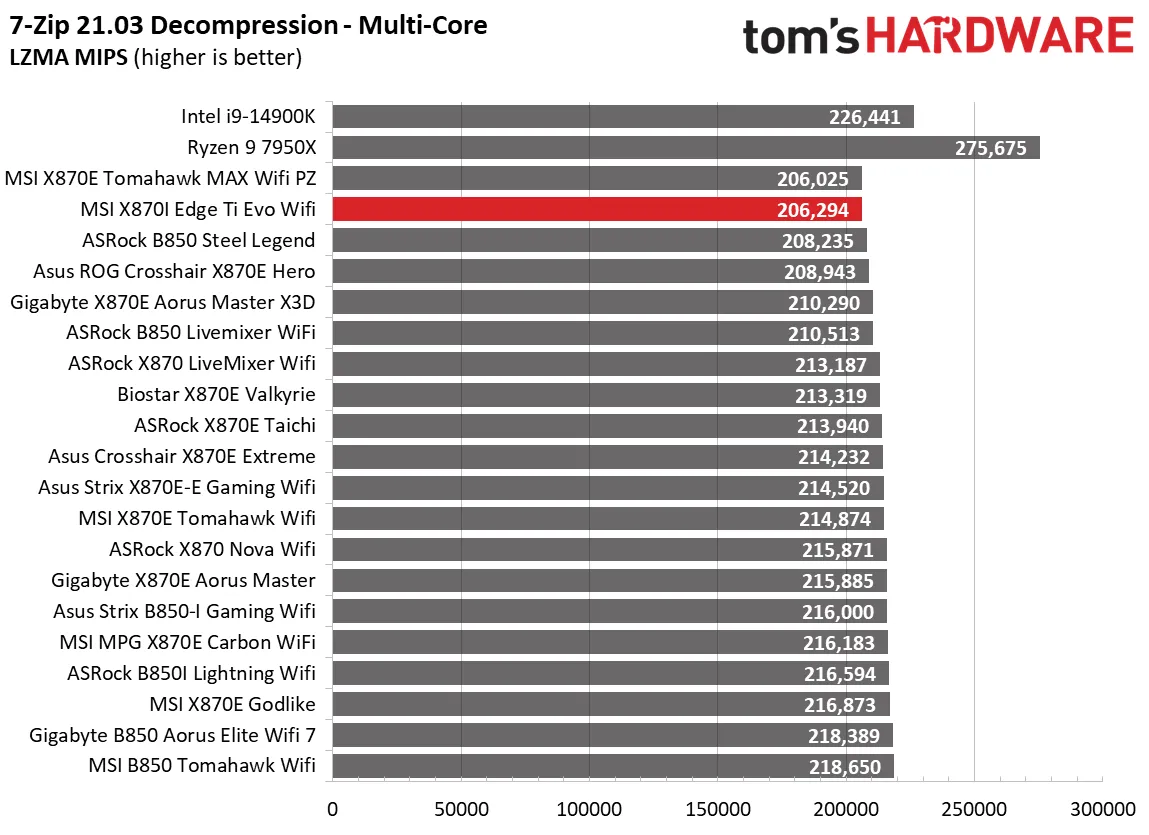

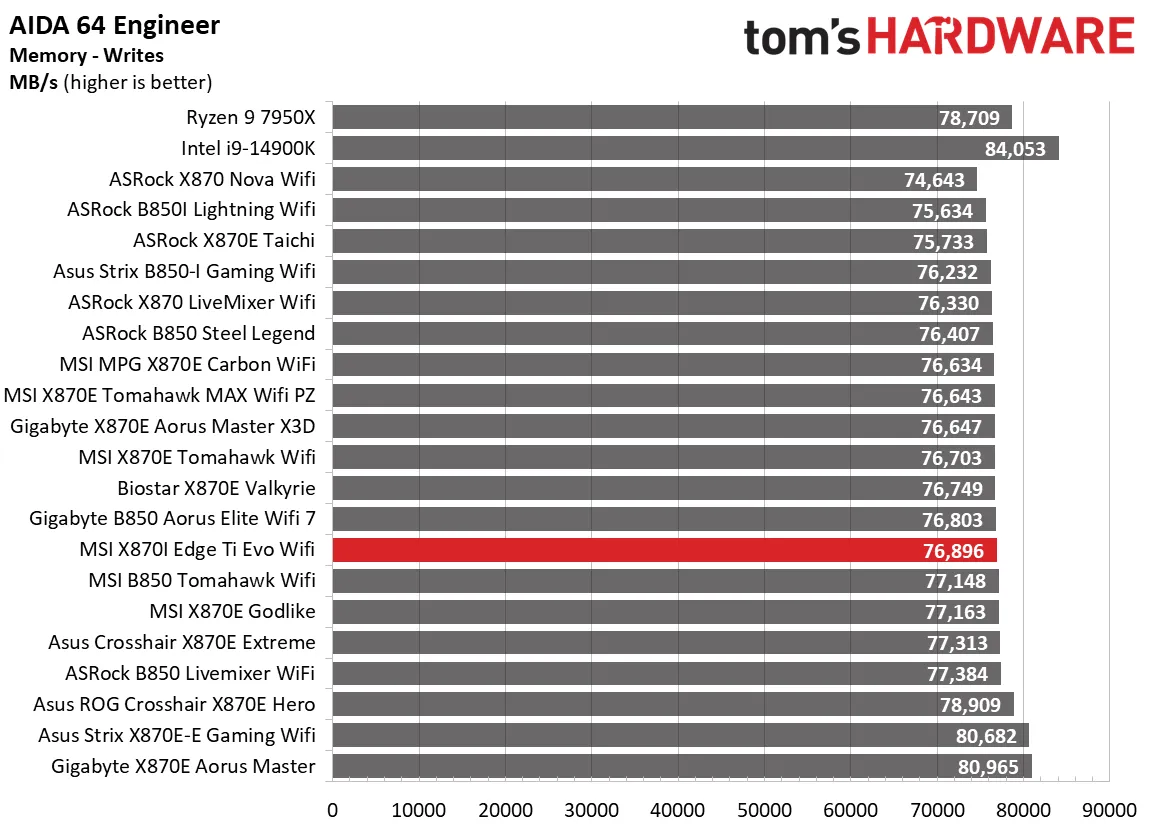

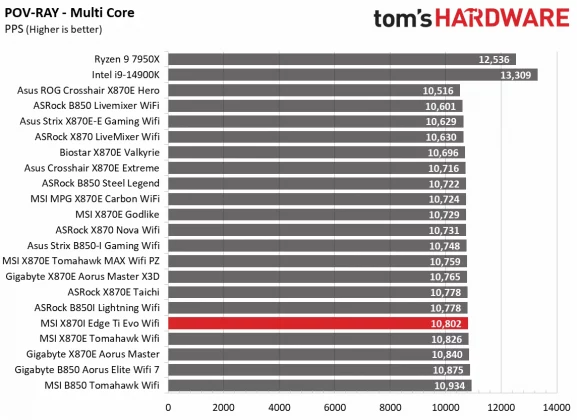

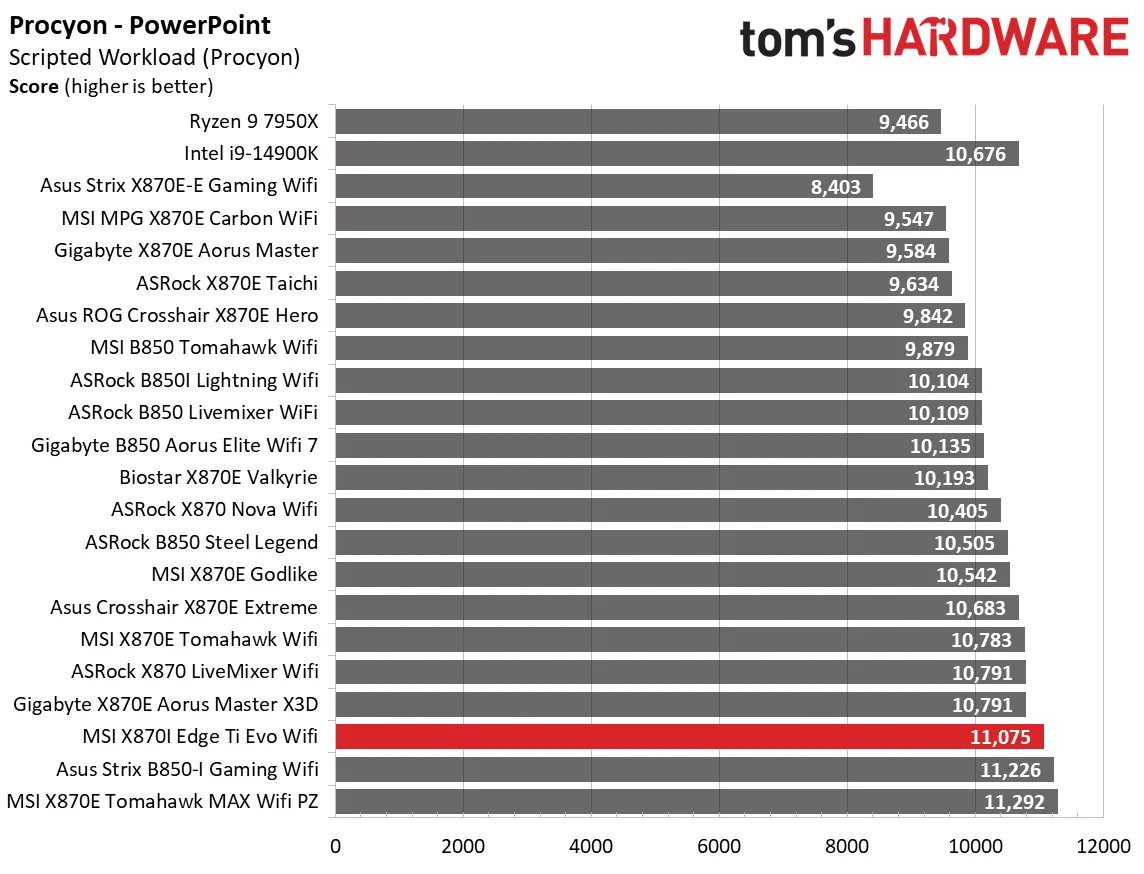

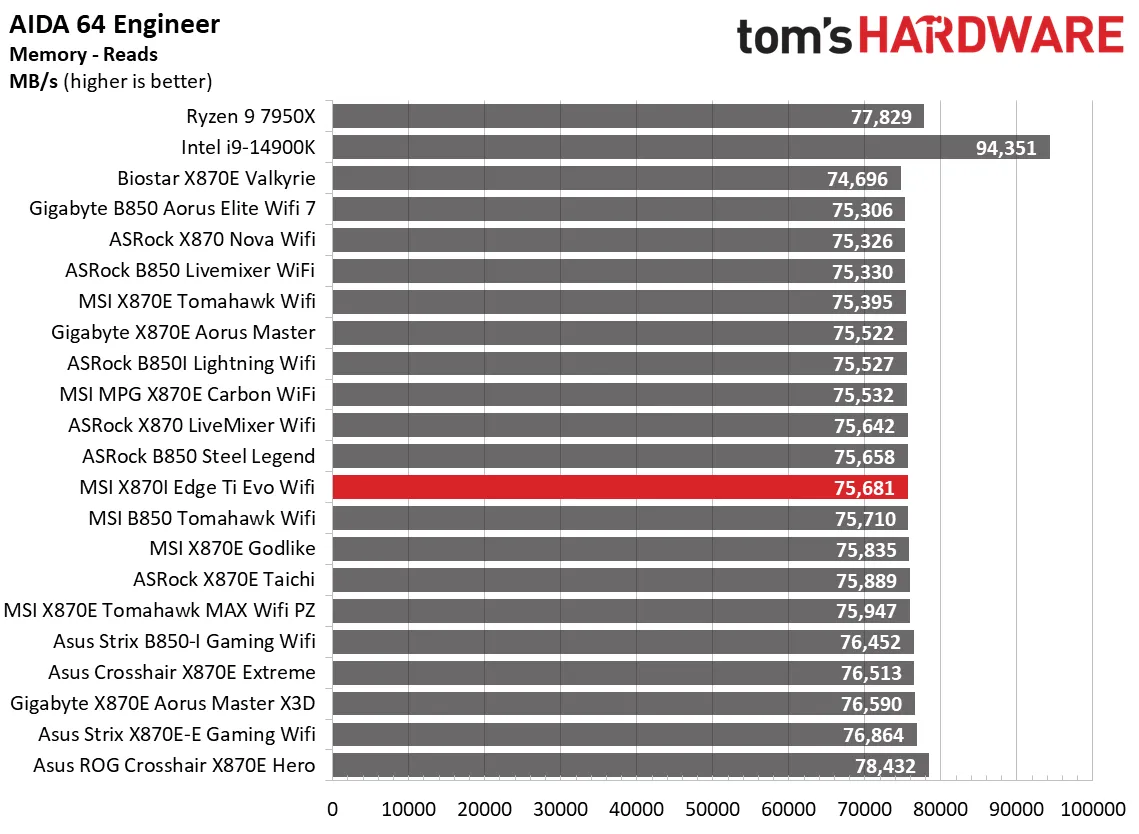

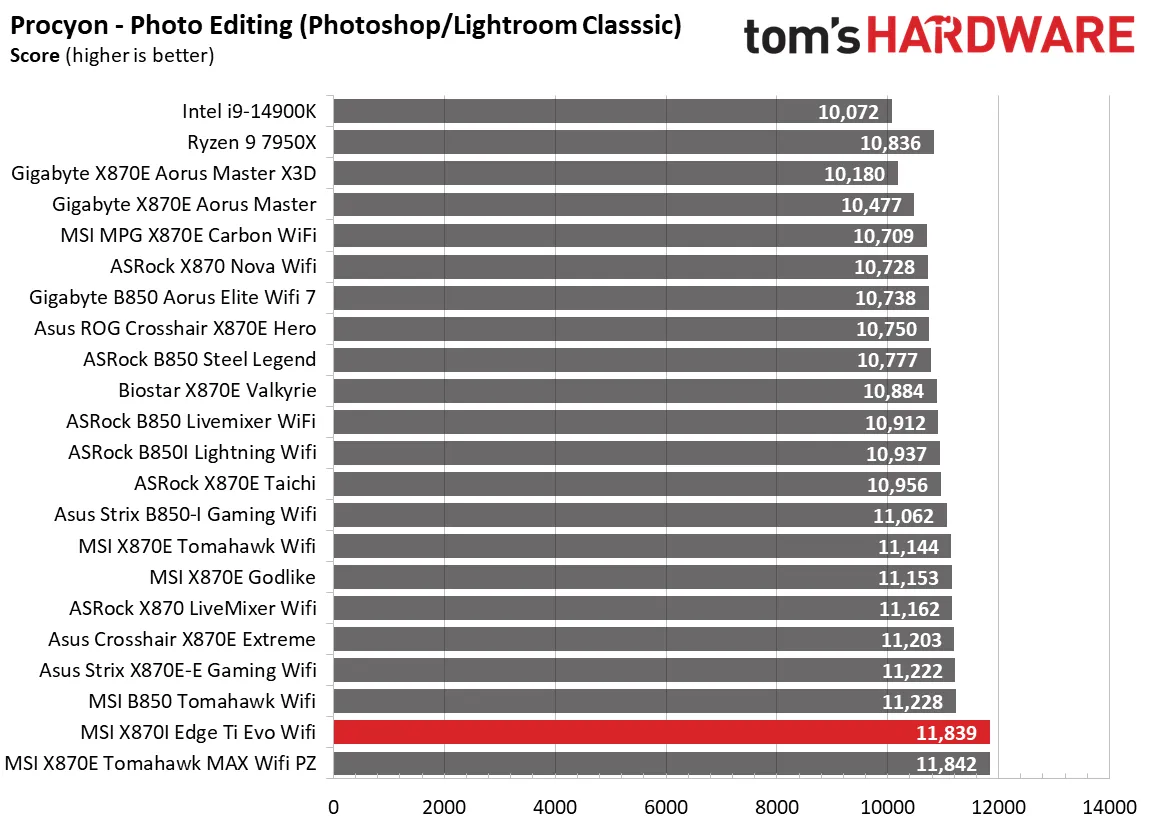

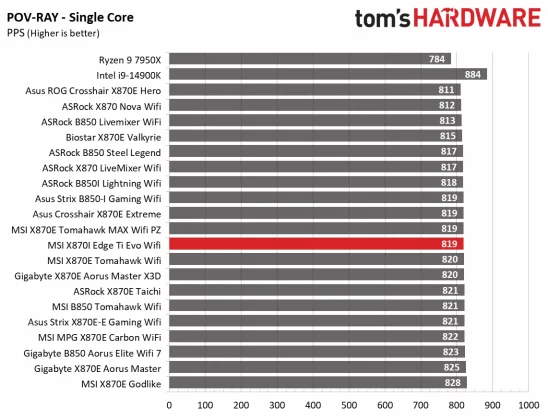

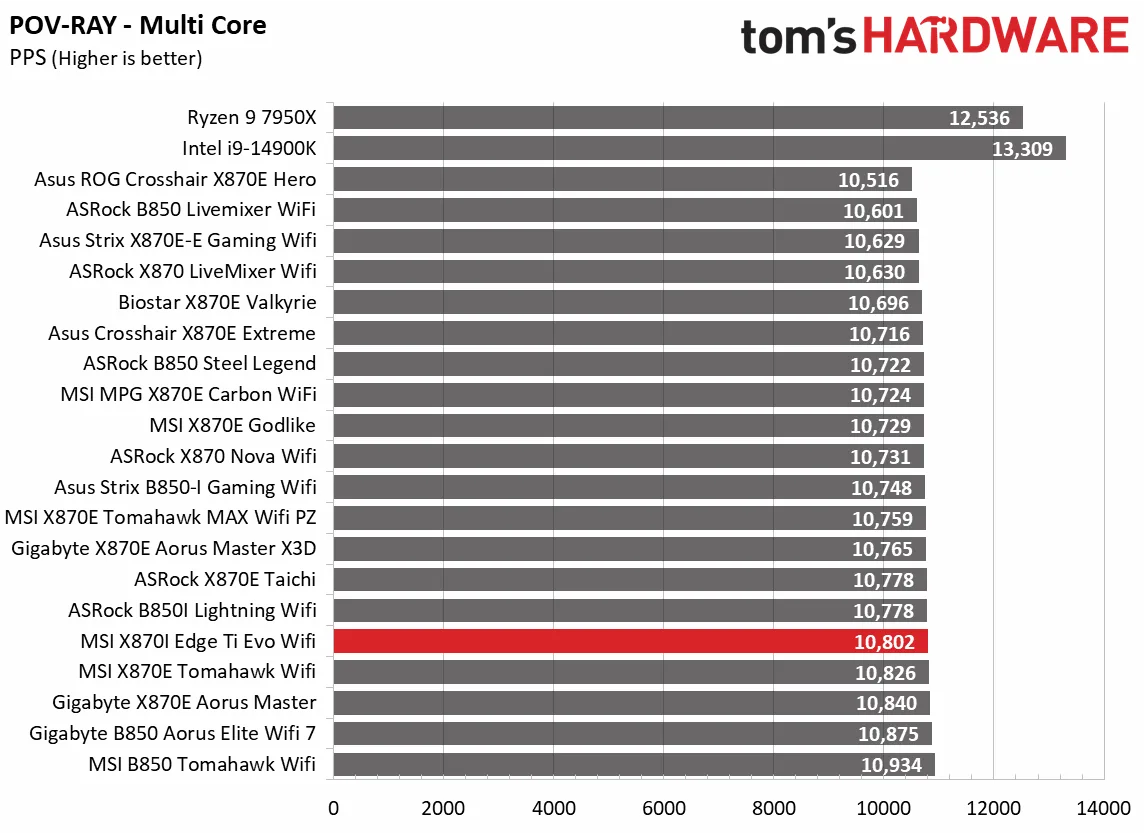

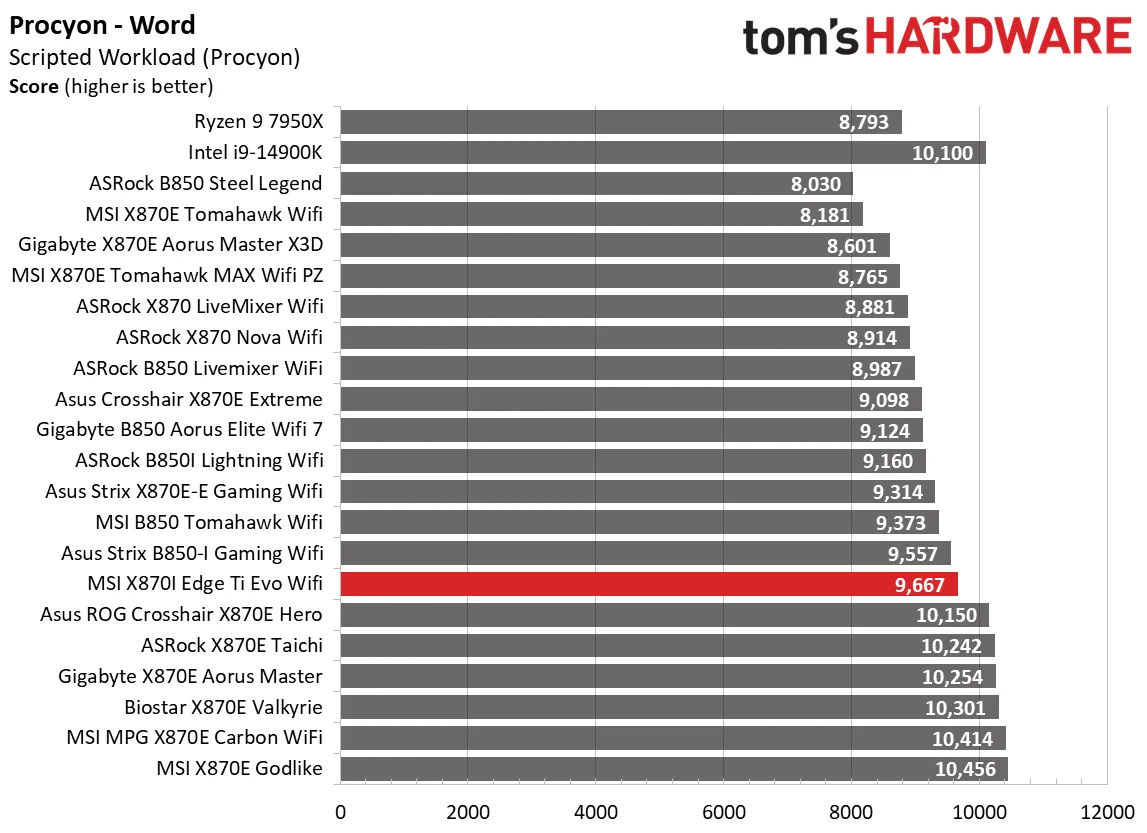

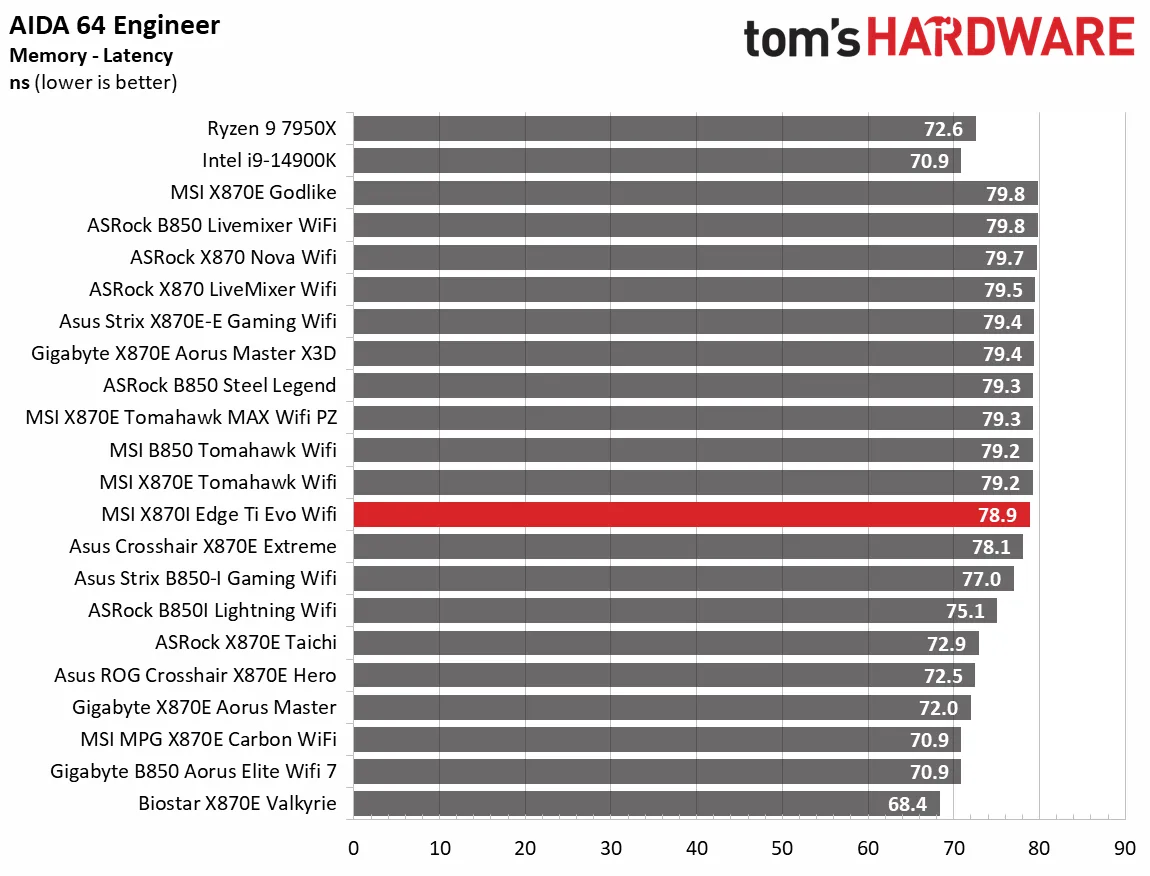

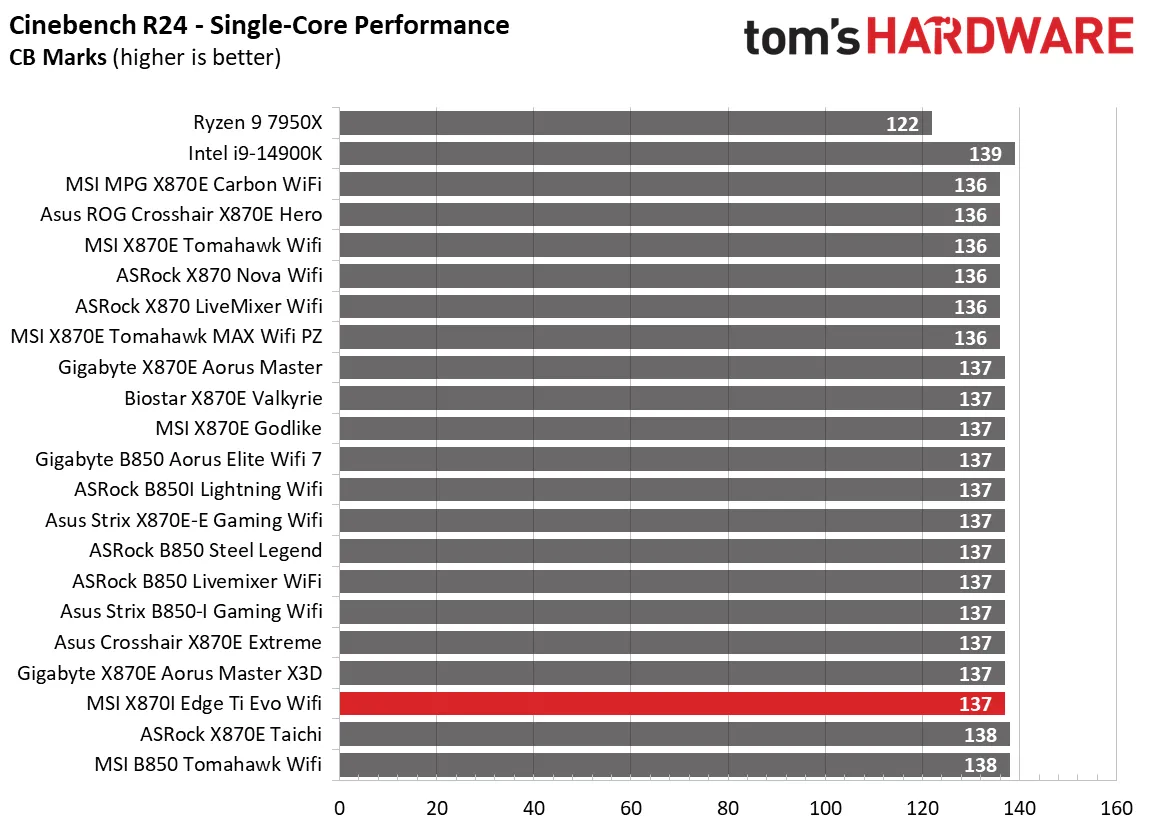

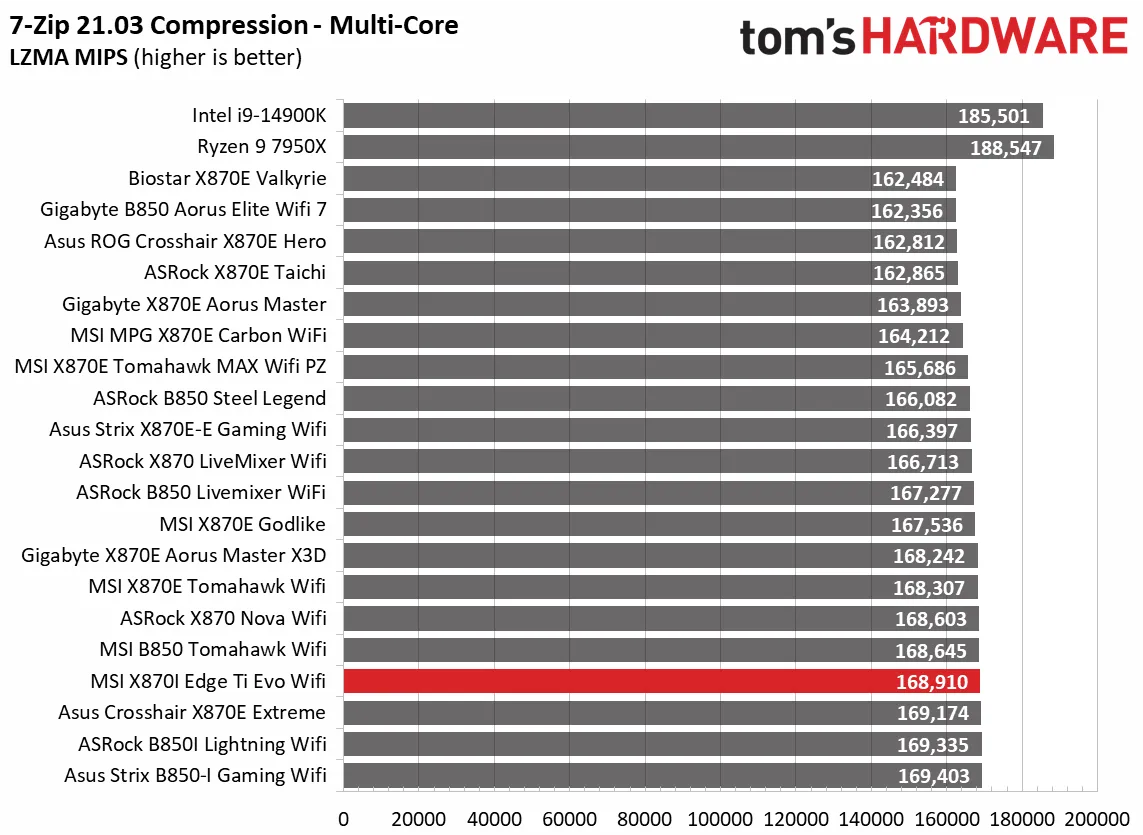

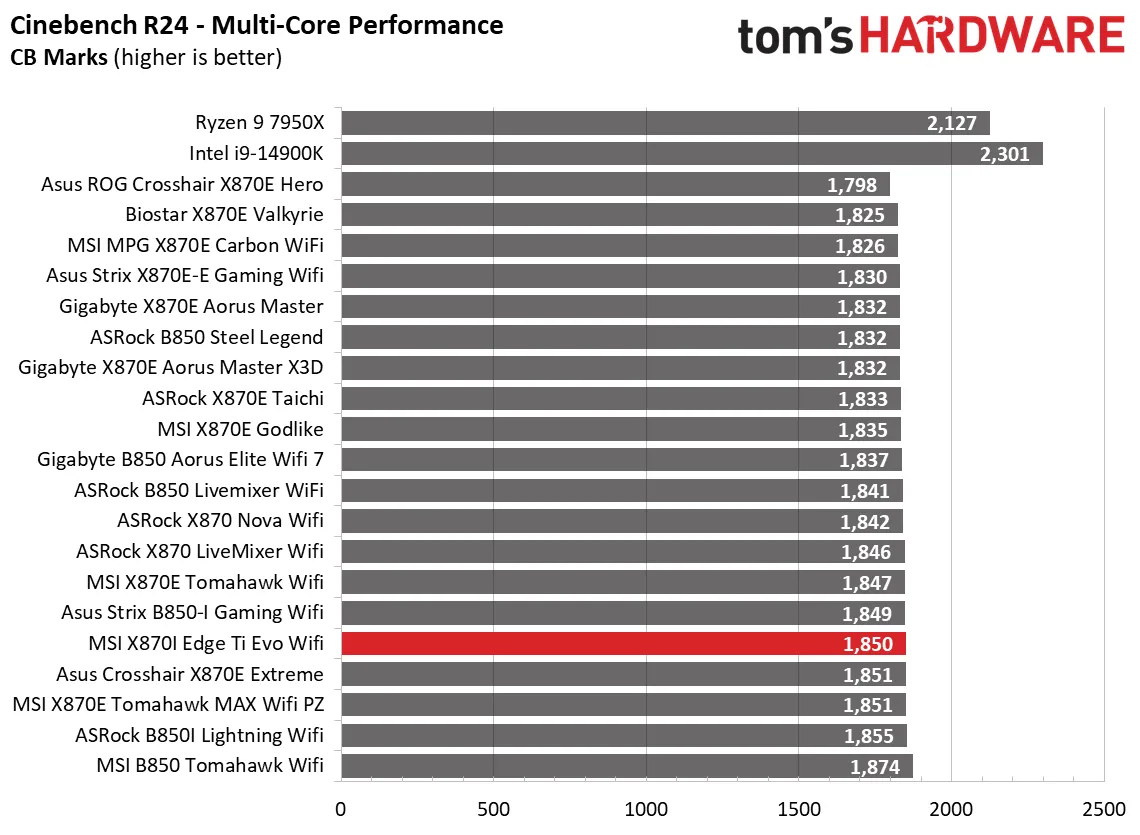

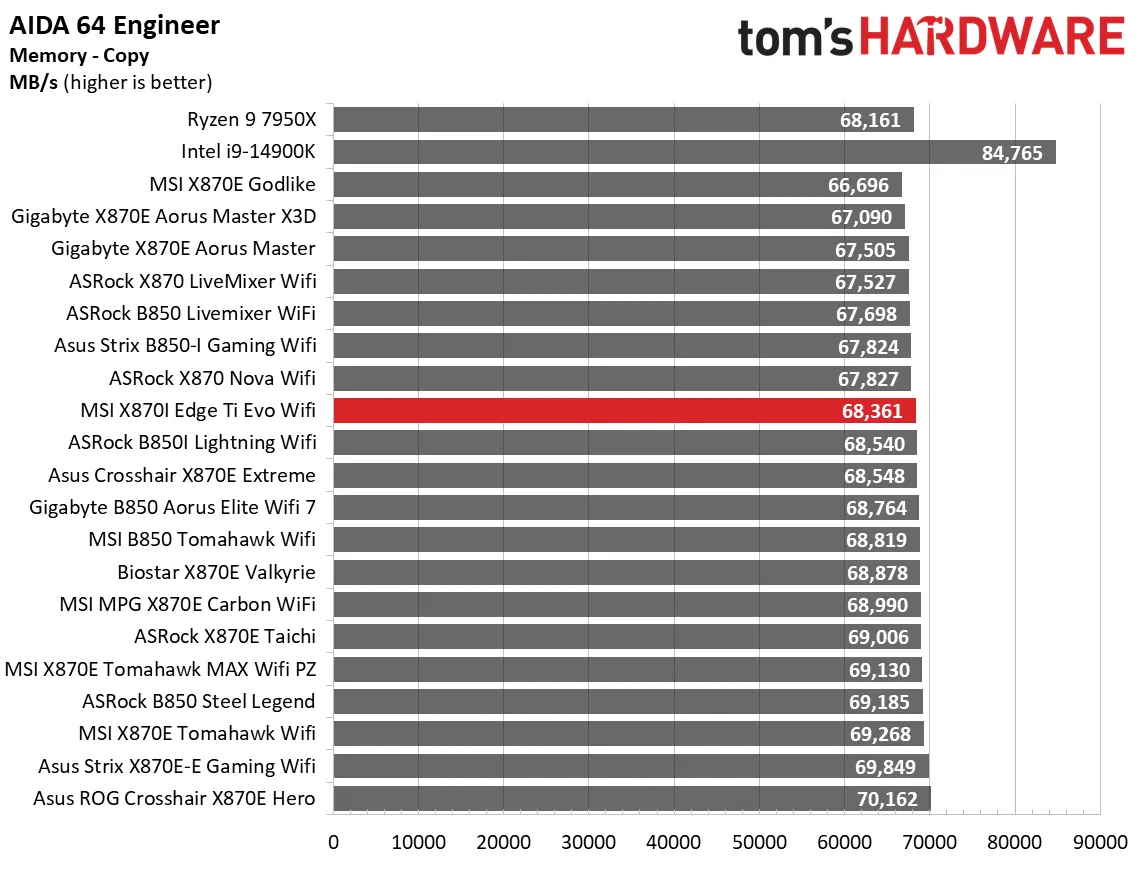

Синтетические тесты представляют собой ценный метод оценки производительности материнской платы, поскольку ожидается, что идентичные настройки дадут схожие результаты. Однако, несмотря на это, производители материнских плат могут оптимизировать производительность, уделяя внимание таким параметрам, как потребляемая мощность в режиме Turbo Boost и расширенные тайминги памяти, и эти настройки могут влиять на конкретные сценарии тестирования.

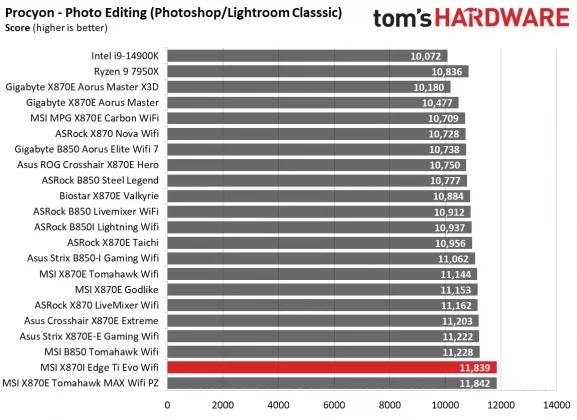

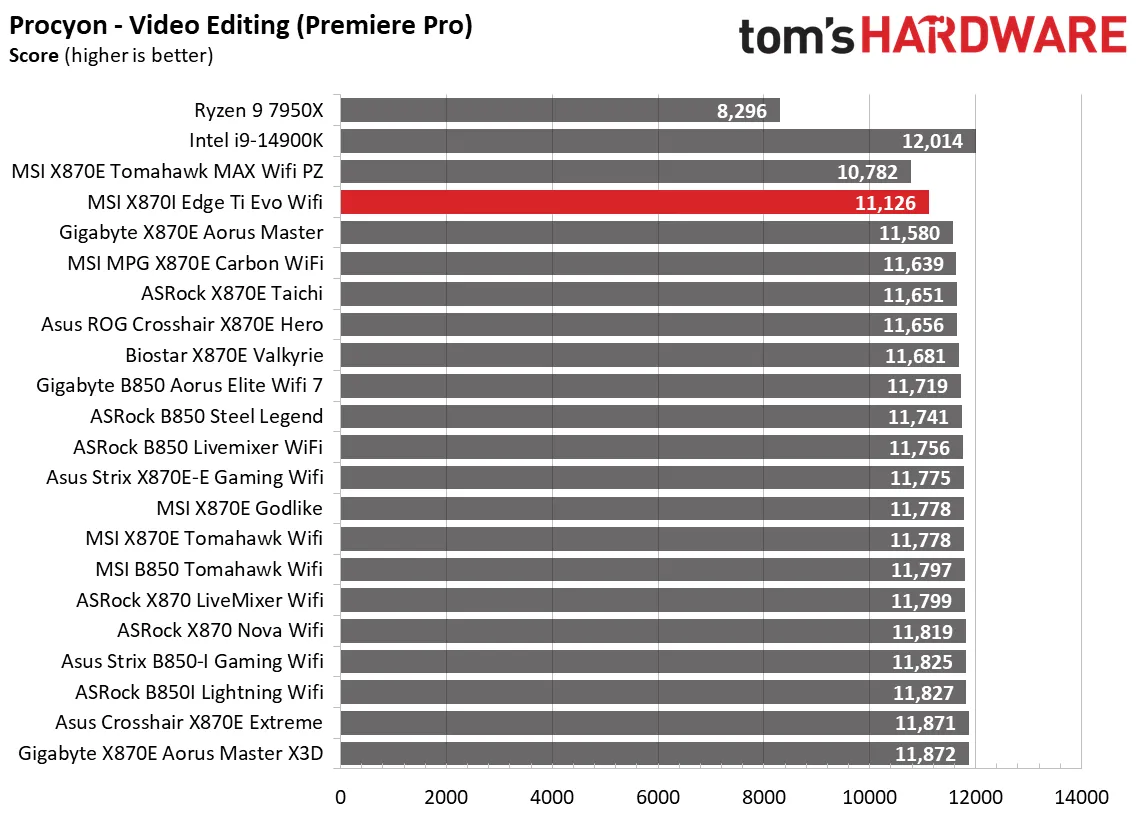

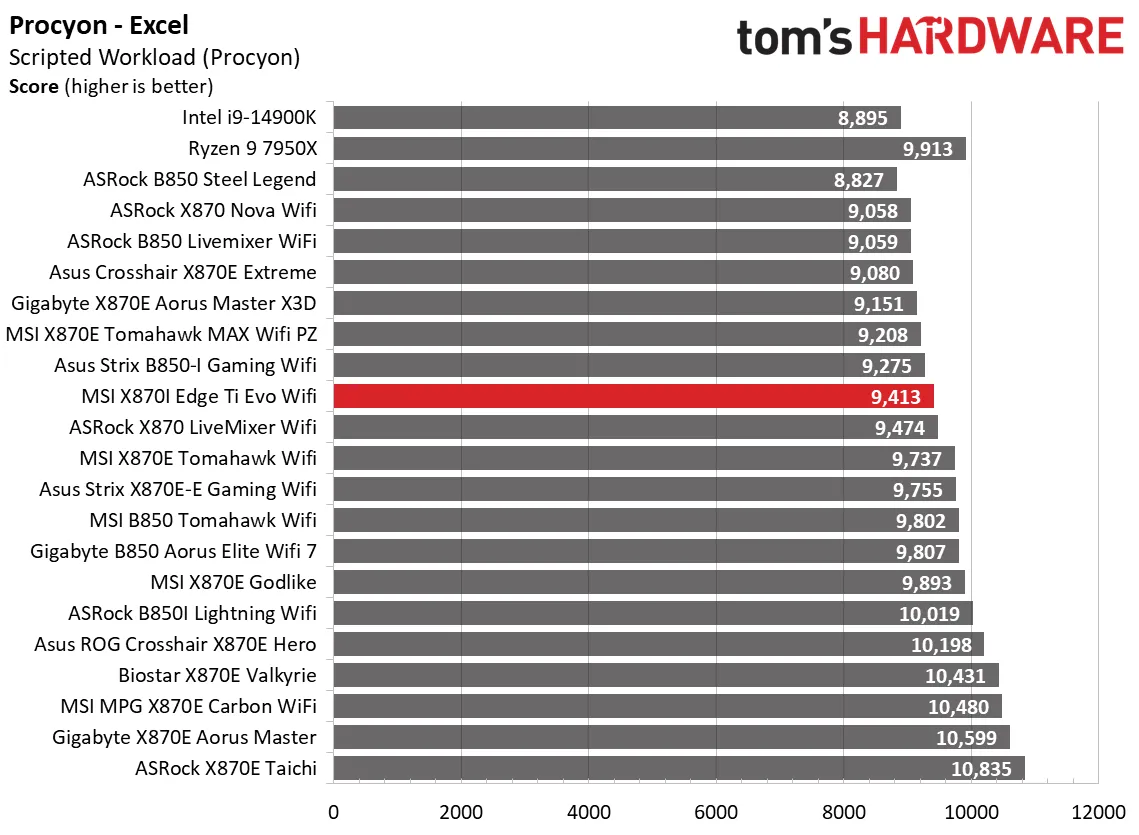

В ходе наших синтетических тестов Edge Ti Evo показал в целом хорошие результаты, в большинстве тестов — средние или выше среднего. Видеоредактор Procyon по какой-то причине показал самый медленный результат, но при этом стал вторым по скорости в редактировании фотографий. Пока что поводов для беспокойства нет.

Приложения с ограниченным временем действия

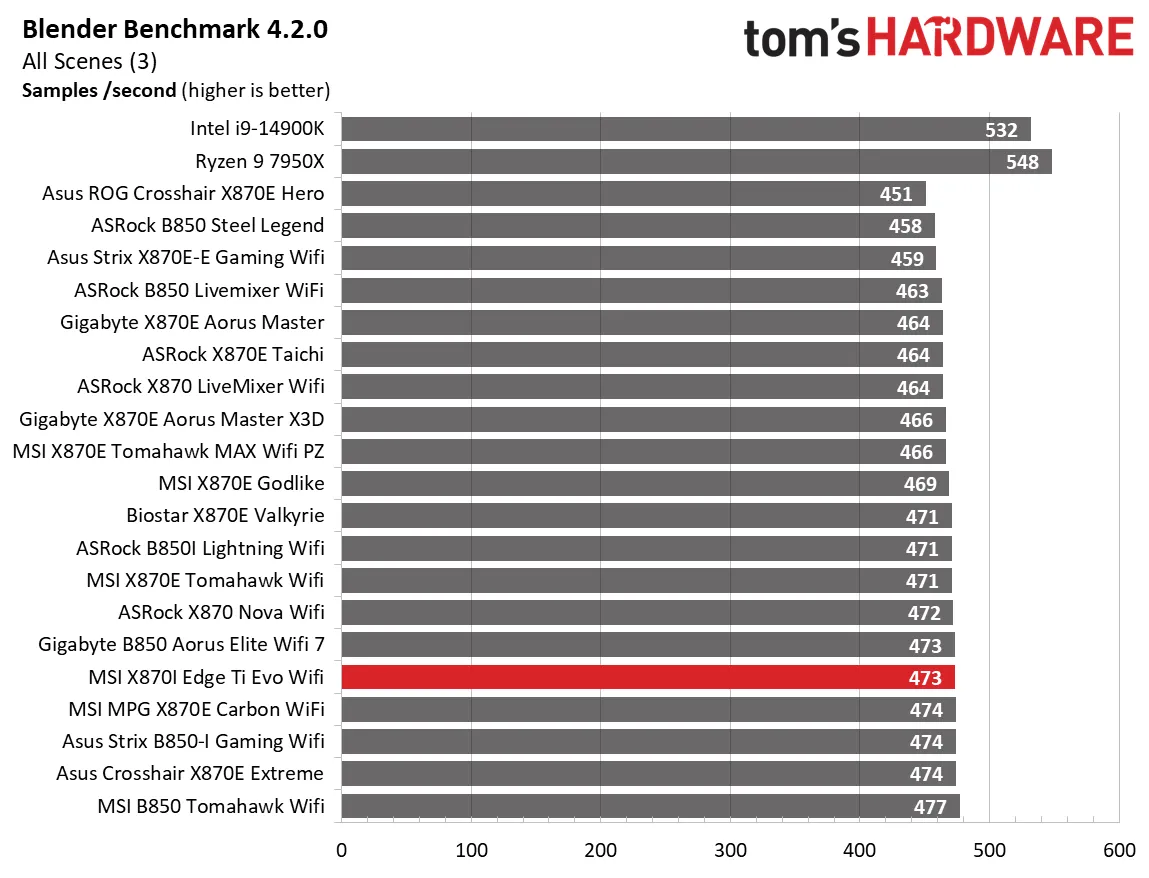

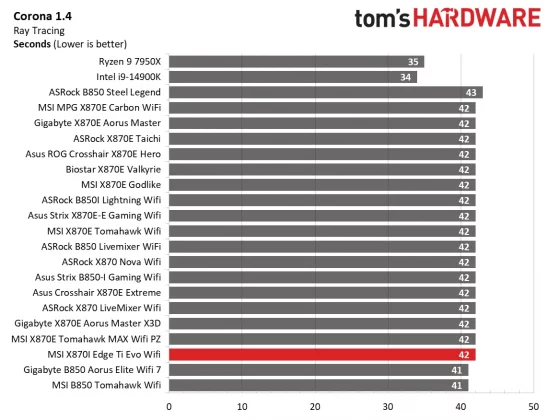

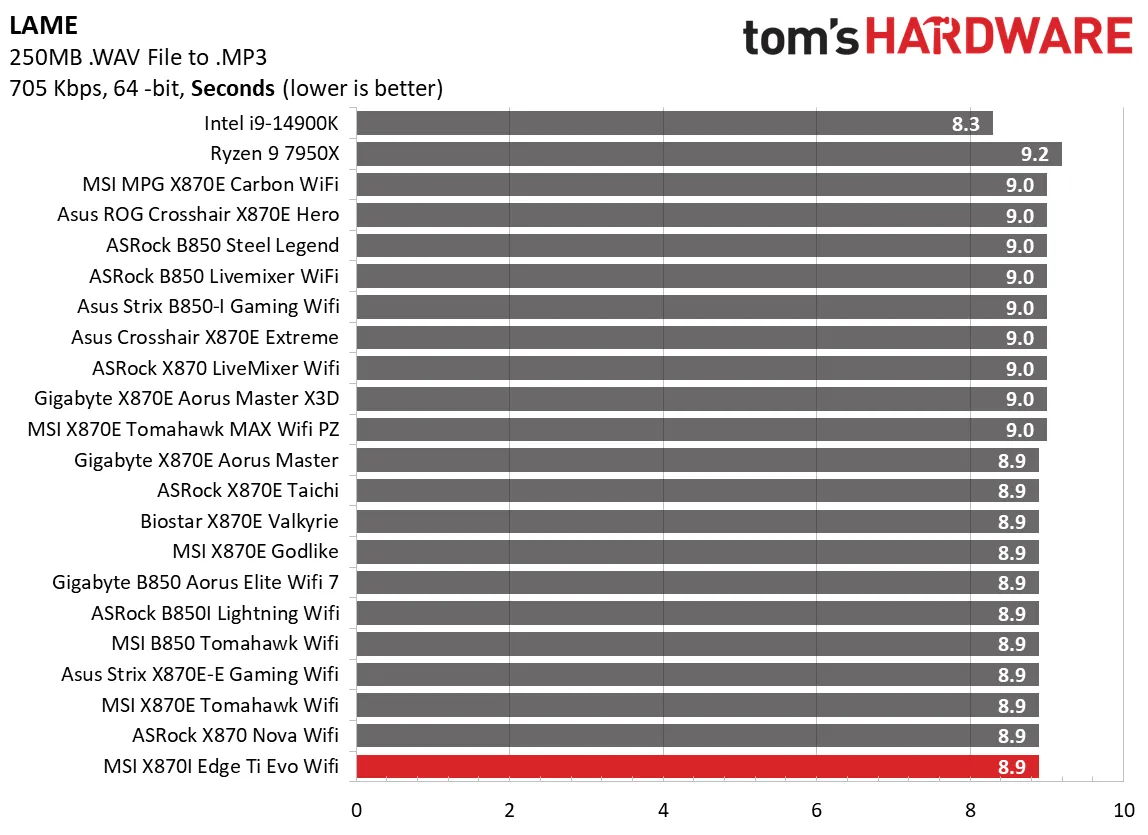

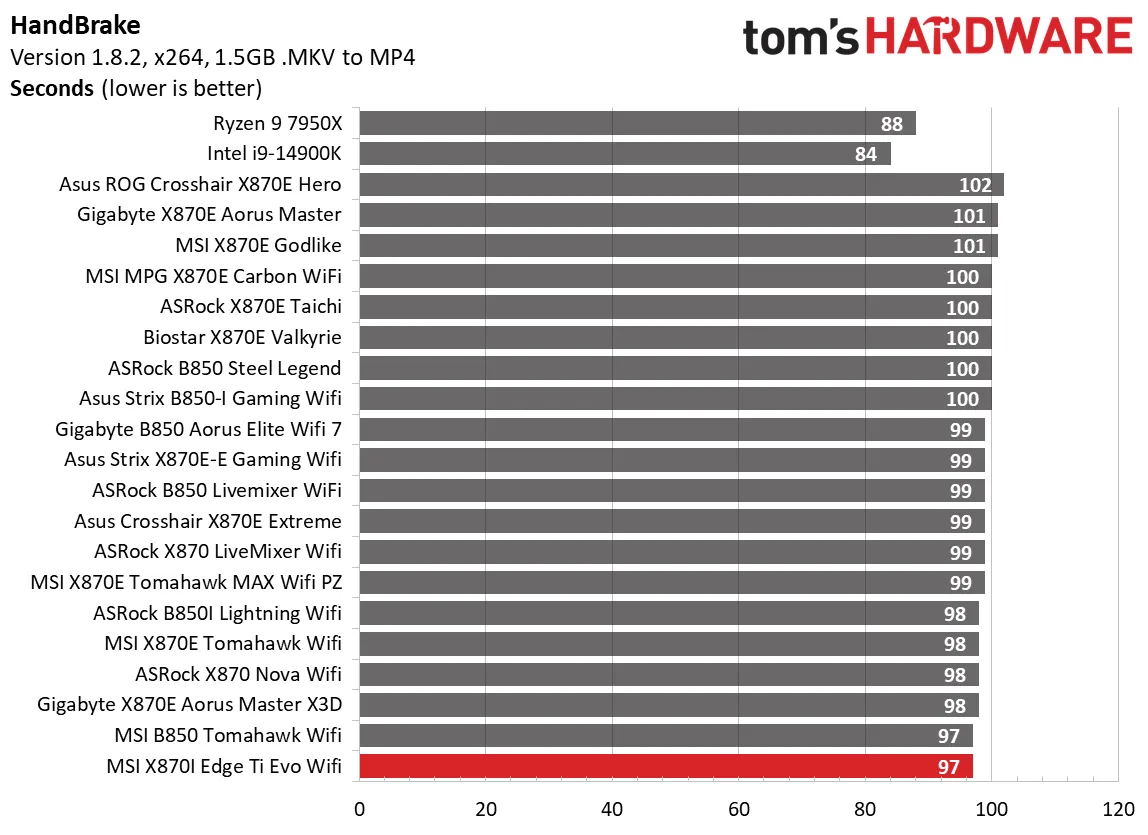

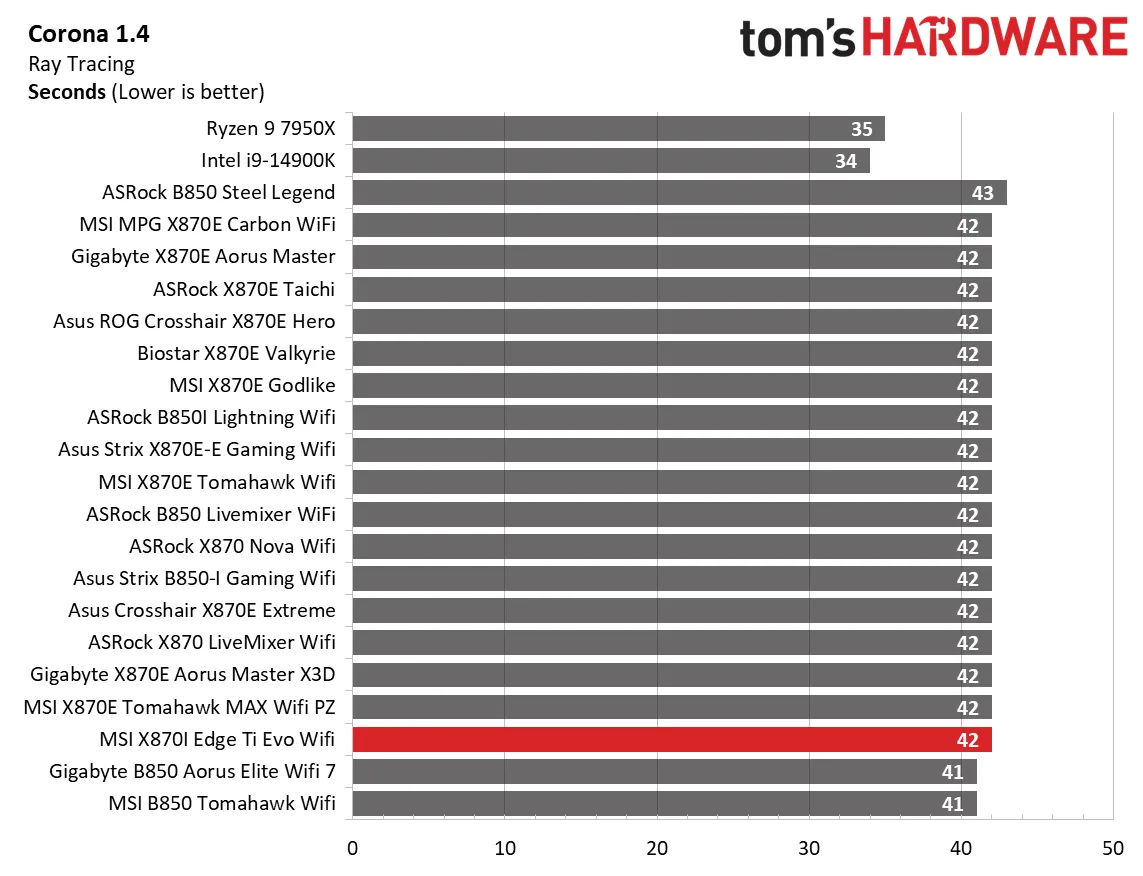

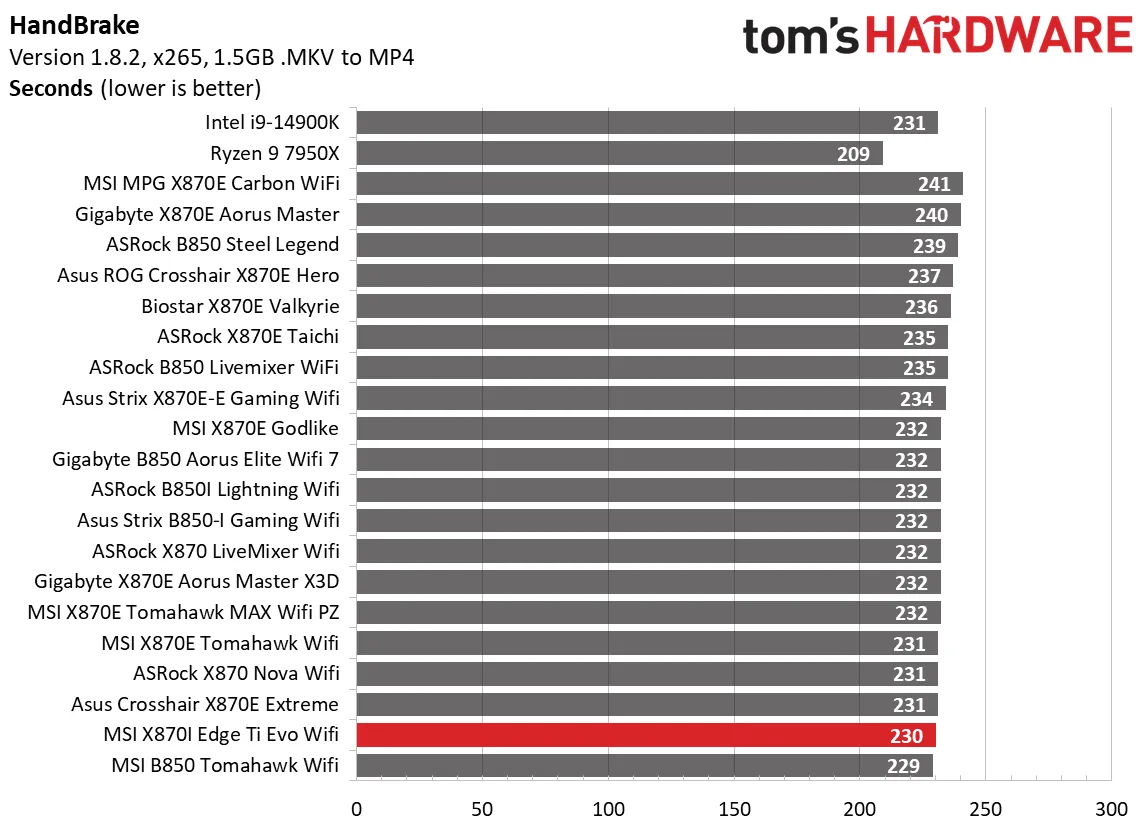

Наши результаты в тестах на время также оказались хорошими: наша доска показала отличные результаты в Handbrake (заняв первое и второе места по скорости) и средние результаты в тестах Corona и LAME. В этих тестах тоже все хорошо!

1 из 4

3D Игры и 3DMark

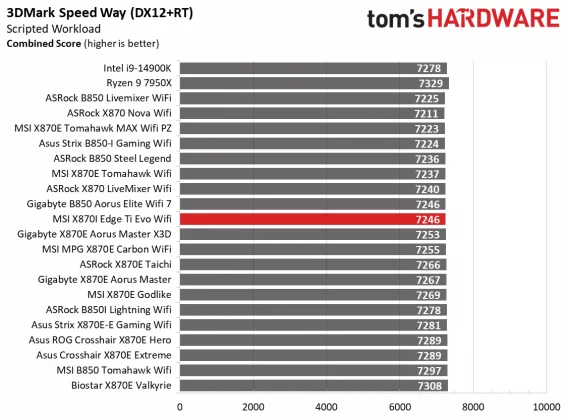

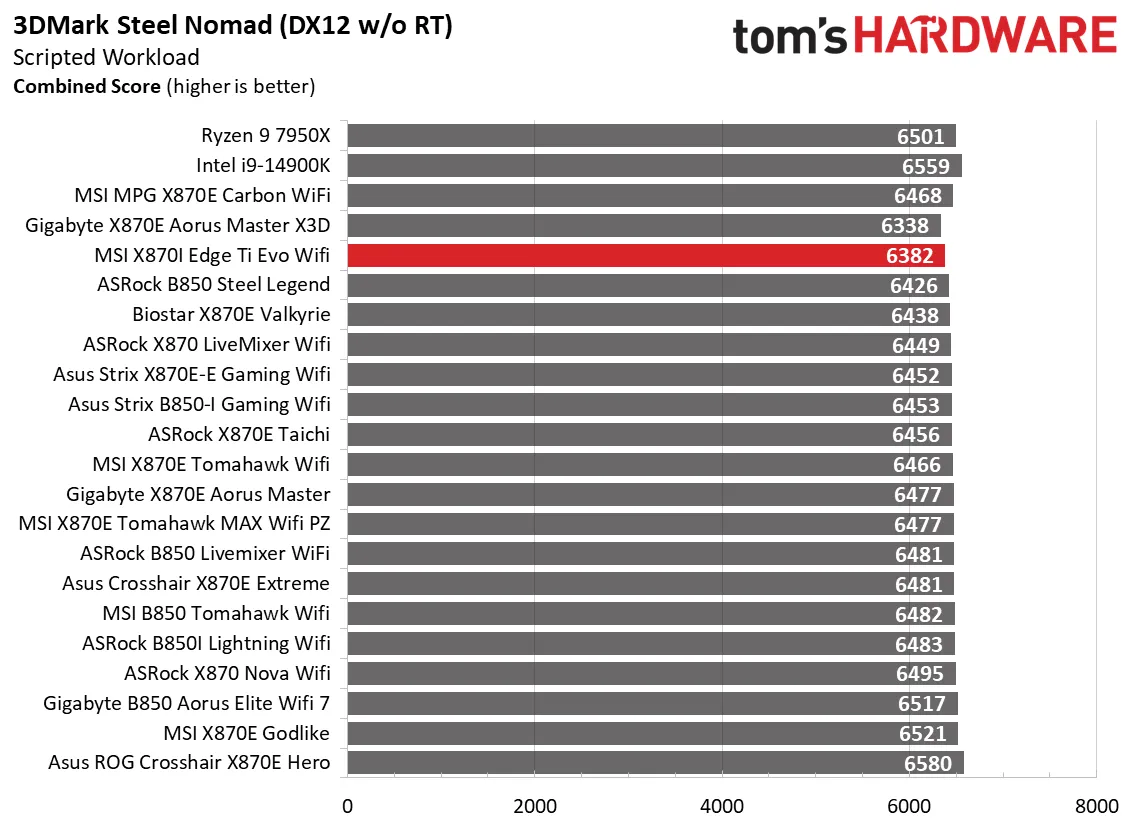

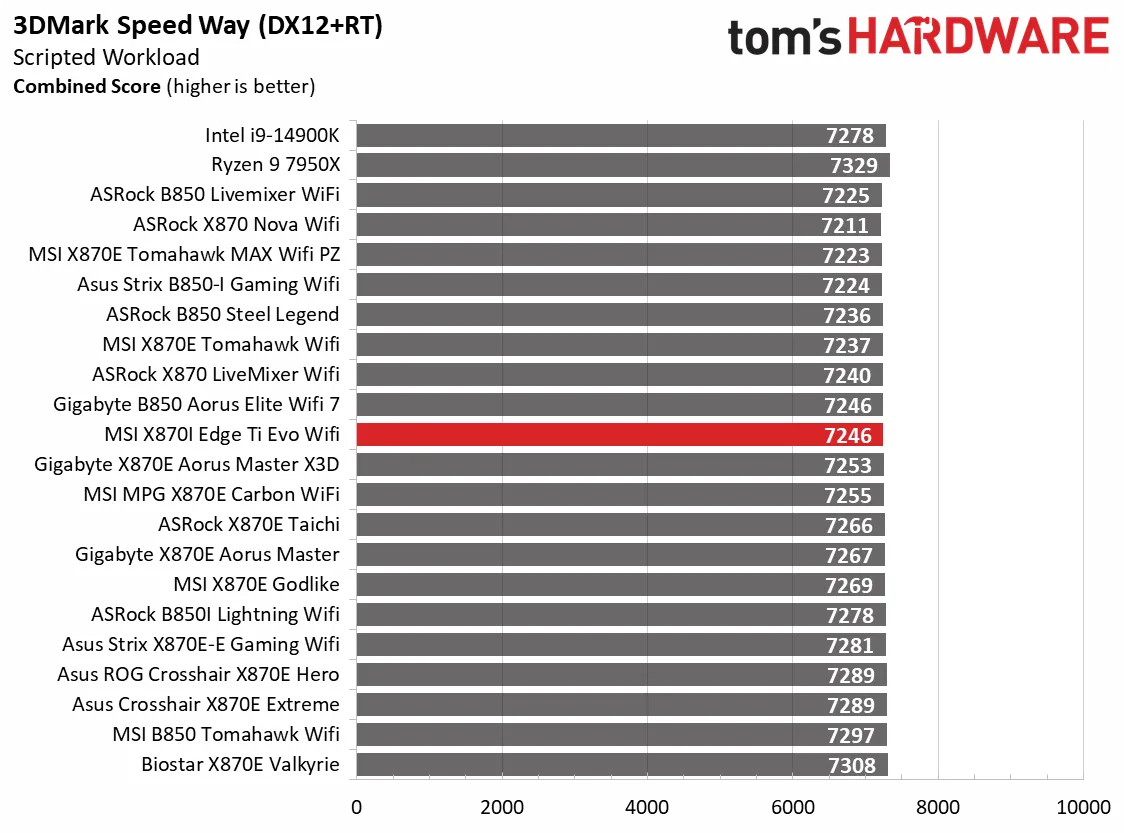

Начиная с выхода Zen 5, мы обновили наши игровые тесты. Мы сохранили гоночную игру F1, но обновили её до F1 24. Мы также отказались от Far Cry 6 в пользу еще более популярной и красивой игры — Cyberpunk 2077. Обе игры запускаются в разрешении 1920×1080 с использованием пресета Ultra (подробности указаны выше). Cyberpunk 2077 использует DLSS, а F1 24 — масштабирование в нативном разрешении.

1 из 4

Цель этих настроек — определить, есть ли различия в производительности при наиболее часто используемом (и зависящем от процессора/системы) разрешении с настройками, которые большинство людей используют или к которым стремятся (Ultra). Мы ожидаем, что разница между материнскими платами в этих тестах будет незначительной, в большинстве случаев она будет находиться в пределах погрешности. Мы также добавили минимальное значение FPS, которое может повлиять на игровой процесс и погружение в игру.

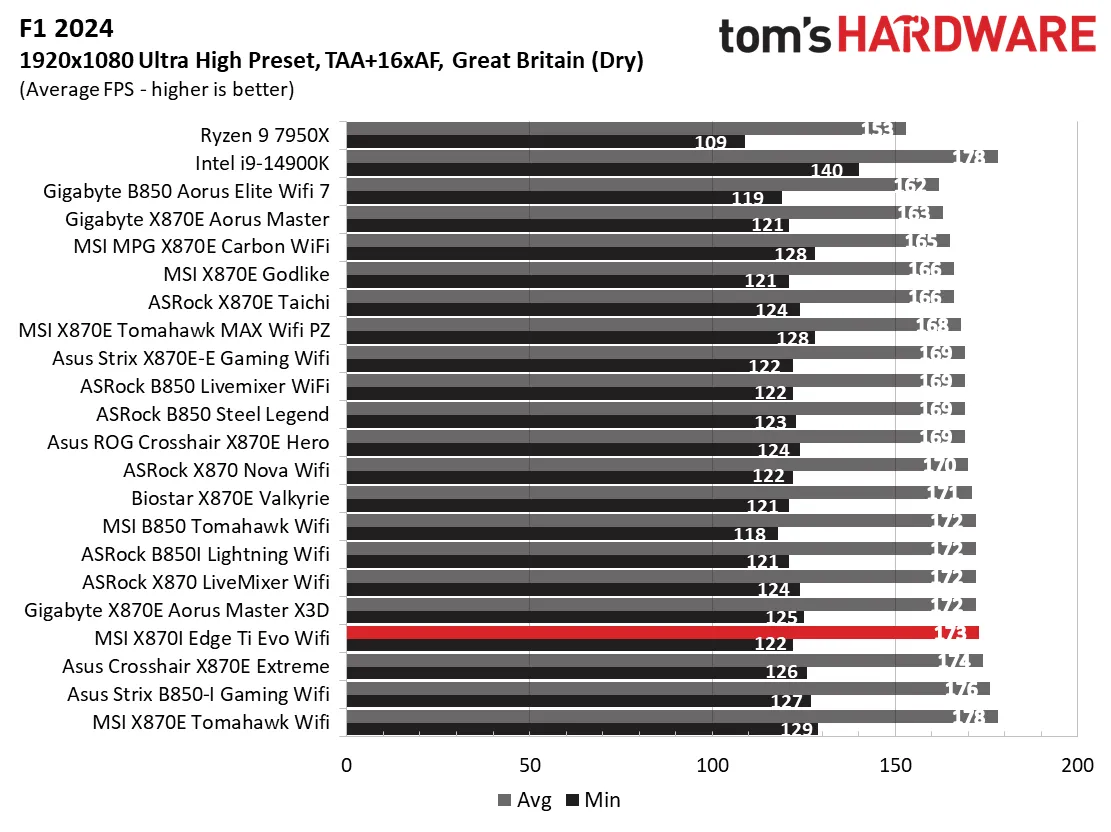

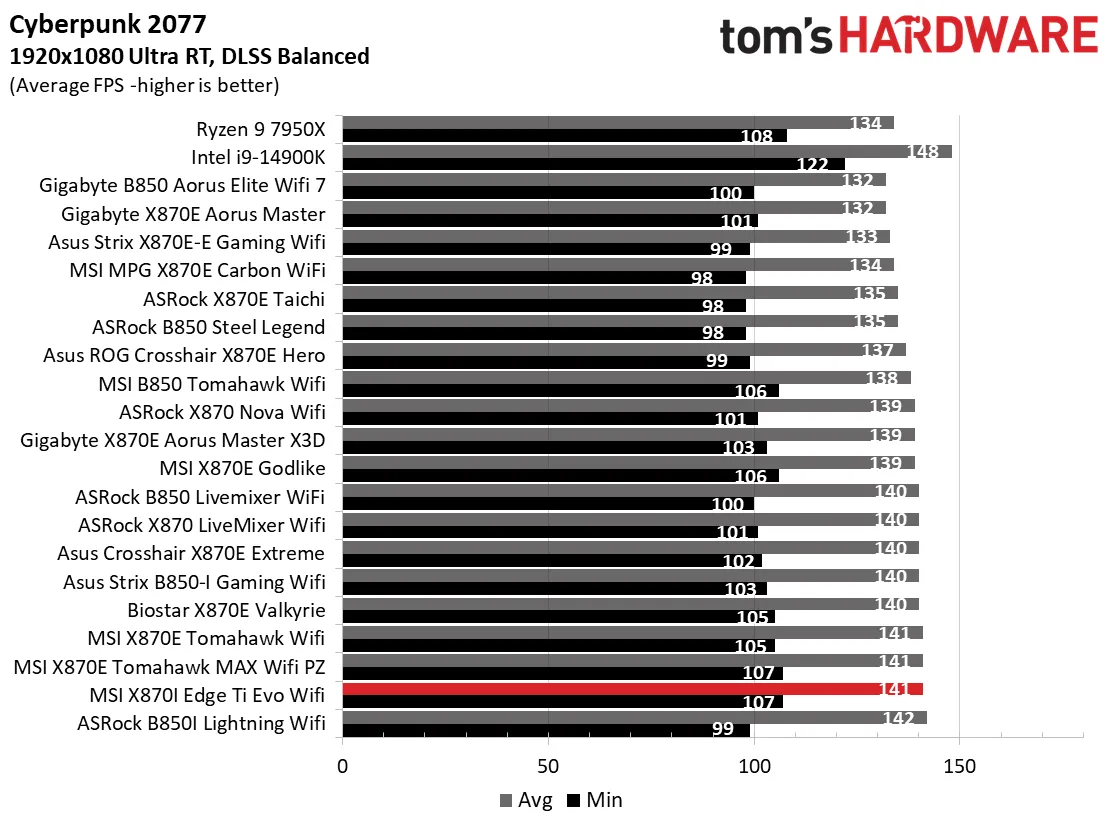

Производительность в играх оказалась одной из лучших, которые мы видели в реальных играх. В Cyberpunk она показала самые высокие минимальные значения и вторую по скорости среднюю частоту кадров (107 и 141 соответственно). В F1 24 результаты были аналогичными, с хорошими минимальными и средними показателями частоты кадров. В целом, материнская плата MSI демонстрирует очень хорошие результаты в самых разных задачах.

Разгон

За последние несколько поколений процессоров возможности разгона сужались с обеих сторон, в то время как потенциал «из коробки» увеличивался. Для оверклокеров это означает, что удовольствия от процесса стало меньше. Для обычного потребителя это означает, что можно получить максимум от процессора без ручной настройки.

Современные материнские платы стали более надежными, чем когда-либо, и легко поддерживают энергоемкие процессоры флагманского класса, поэтому мы знаем, что оборудование справится с ними. Существует несколько способов получить еще большую производительность от этих процессоров: включение стандартных настроек PBO, ручная настройка параметров PBO или просто разгон всех ядер. Результаты будут различаться и зависеть от системы охлаждения. Другими словами, ваши результаты могут отличаться. Учитывая все вышесказанное, мы не будем разгонять процессор. Однако мы протестируем различные комплекты памяти, чтобы убедиться, что они соответствуют заявленным характеристикам.

Результаты тестирования памяти подтвердили прежнюю закономерность: наш комплект Klevv DDR5-8000 загрузился в Windows и запустил тест пропускной способности памяти AIDA64, но не прошёл стресс-тест. Как известно, это уже далеко за пределами оптимального соотношения цены и производительности, и наш комплект не входит в список совместимых модулей памяти MSI, поэтому мы не могли ожидать от него работоспособности. Комплект TeamGroup DDR5-7200 работал как положено, как и наш комплект Kingston DDR5-6000, который мы используем для базового тестирования (он капризничал на последних материнских платах ASRock).

Потребляемая мощность / Температура VRM

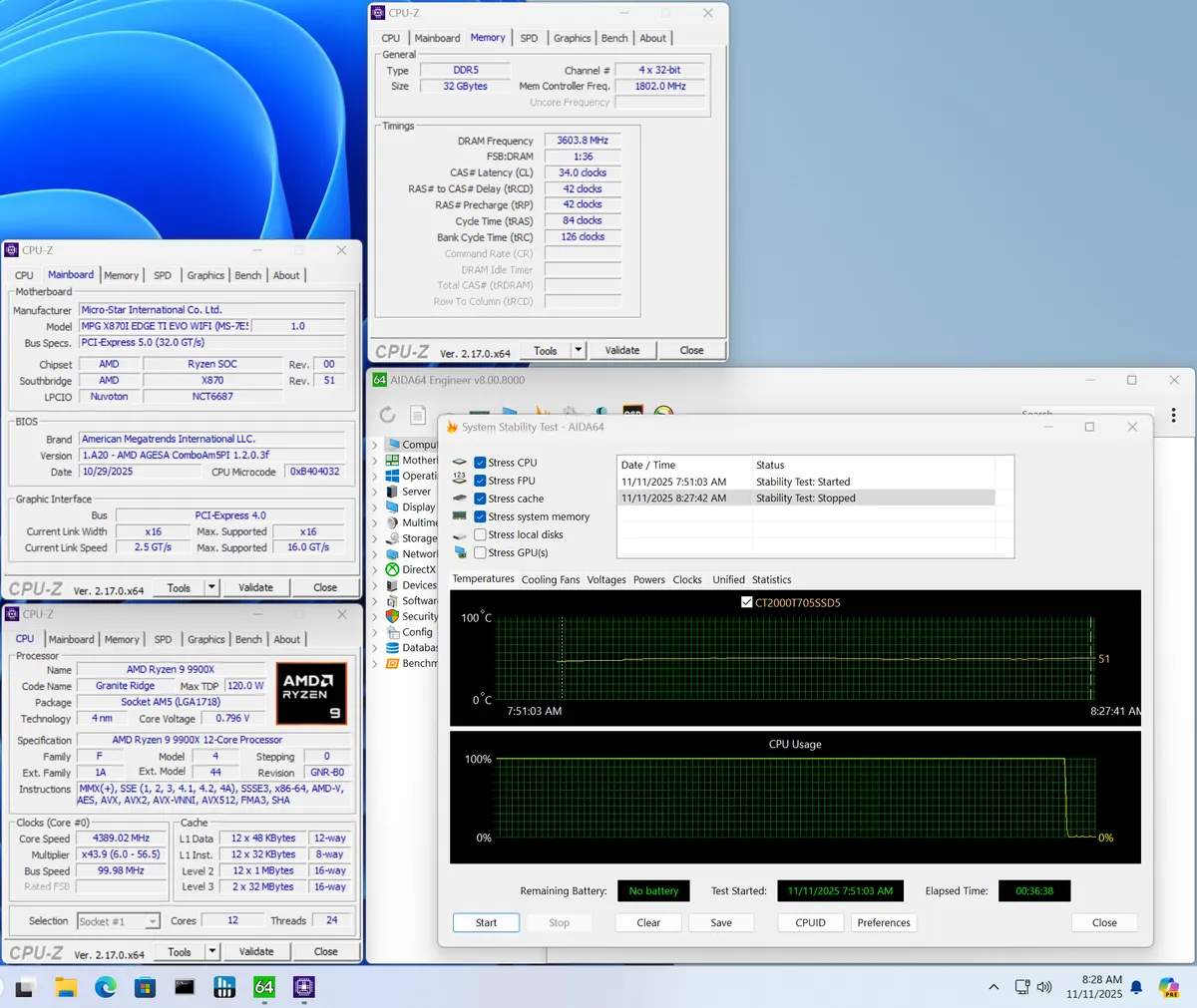

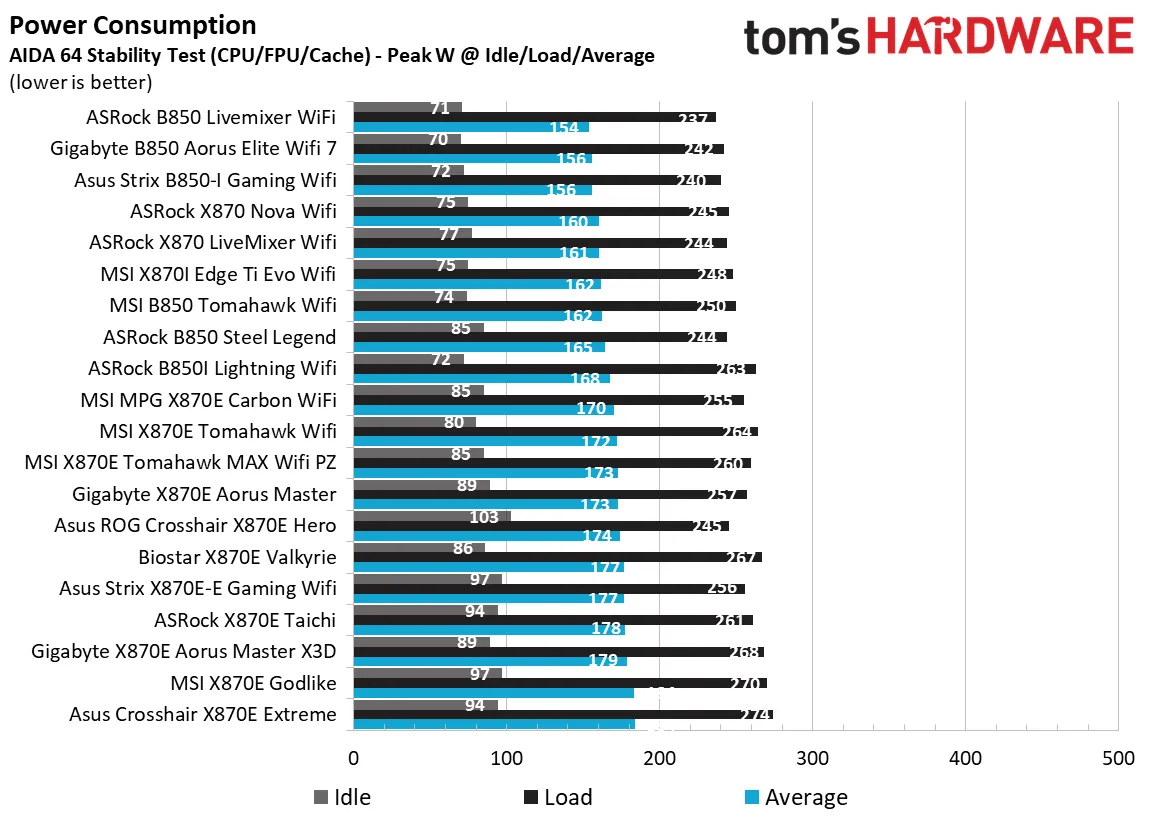

Для тестирования энергопотребления мы использовали тест стабильности системы AIDA64 с включенной функцией стресс-тестирования ЦП, FPU, кэша и памяти, используя пиковое значение энергопотребления процессора. Показания потребляемой мощности получались от сети с помощью измерителя Kill-A-Watt, охватывающего весь ПК (за исключением монитора). Единственная изменяющаяся переменная — материнская плата; все остальные компоненты остаются неизменными. Обратите внимание, что мы перешли к использованию только стандартных графиков энергопотребления/температуры VRM, поскольку этот раздел призван убедиться, что система питания способна справиться с процессорами флагманского класса.

Потребление энергии во время тестирования также находилось в пределах нормы. В режиме ожидания потребление составляло 75 Вт, что является показателем эффективности, а пиковое значение достигало 248 Вт. Это ставит плату в число наиболее эффективных по результатам наших тестов, поскольку она потребляет меньше энергии, чем большинство других плат.

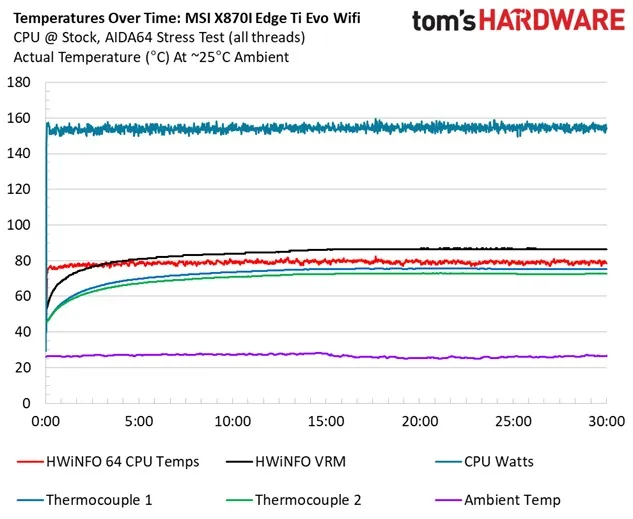

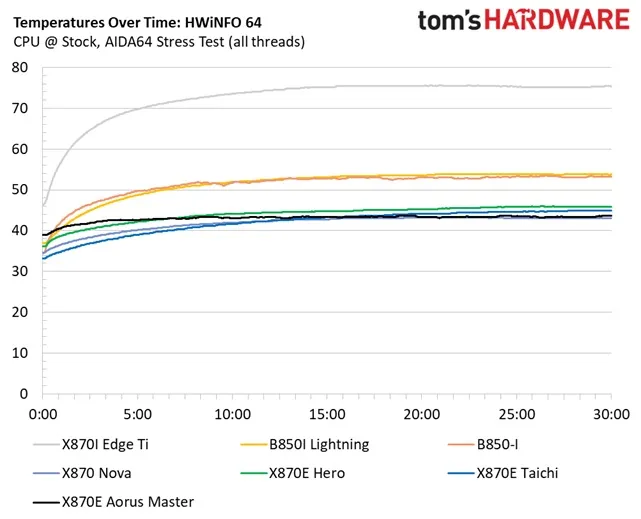

В ходе стресс-теста температура VRM была очень высокой. Внешние датчики показали пиковую температуру почти в 76 градусов Цельсия, а внутренний датчик поднялся до очень высоких 87 градусов Цельсия. Если вы планируете использовать такой процессор, как наш Ryzen 9 9900X (или любой более мощный процессор), в условиях, приближенных к стресс-тестам, убедитесь, что в вашем корпусе обеспечен достаточный приток воздуха, так как чрезмерный нагрев может привести к снижению производительности процессора.

Итог

Материнская плата MSI MPG X870I Edge Ti Evo Wi-Fi появилась на рынке Mini-ITX с опозданием, но стала одной из самых хорошо оснащенных моделей, особенно в плане памяти, благодаря наличию карты расширения 5-в-1 Xpander, которая добавляет еще один разъем M.2, а также множество других портов и разъемов. Помимо того, что это единственная плата Mini-ITX на этой платформе с тремя разъемами M.2, вы получаете чистый, премиальный белый дизайн, надежное аудиорешение и быструю сеть, что дополняет это всеобъемлющее предложение.

Главный вопрос — цена. За $449,99 (36 тыс. руб.) она делит первое место по цене с Asus ROG Strix X870-I Gaming Wifi. Среди этих двух Asus предлагает аудиорешение с ЦАП на базе ESS, больше портов USB на задней панели ввода-вывода и более надежную систему питания, но у нее более медленный Ethernet (2,5 Гбит/с). Выглядит неплохо, но если вы ищете белую материнскую плату, вариант от Asus вам не подойдёт.

Ещё один премиальный белый вариант Mini-ITX на чипсете X870 — это Gigabyte X870-I Aorus Pro Ice, которая стоит $284,99 (23 тыс. руб.). Эта плата предлагает сопоставимые возможности по аудио и сети, два слота M.2 и белый дизайн, похожий на MSI, хотя мне больше нравится внешний вид MSI. Хотя ASRock B850I Lightning Wifi — это конкурентоспособная плата стоимостью менее $200 (16 тыс. руб.), она имеет более ограниченные возможности подключения из-за чипсета B-серии и является прямым конкурентом, поскольку основана на B850.

В целом, материнская плата X870I Edge Ti Evo — это многофункциональная плата Mini-ITX, предлагающая пользователям лучшие возможности платформы в компактном форм-факторе. И хотя некоторые функции делают цену в $449,99 (36 тыс. руб.) более приемлемой, многим могут не понадобиться три разъема M.2, и они могут обойтись чем-то значительно меньшим. За ту же цену я предпочитаю MSI плате Asus, но хотелось бы, чтобы обе они стоили меньше $400 (32 тыс. руб.), поскольку они предлагают немногим больше, чем плата Gigabyte Mini-ITX стоимостью менее $300 (24 тыс. руб.). Edge Ti Evo не вошла в наш список лучших материнских плат, но если вы ищете премиальную материнскую плату Mini-ITX, MSI X870I Edge Ti Evo должна быть в вашем списке кандидатов.
