Обзор Material and Form Three: простое и увлекательное 3D-сканирование

Я пользовался многими 3D-сканерами, и меня всегда раздражала одна вещь: сложности, которые часто возникают при настройке, обычно требующей подключения ноутбука или телефона к сканеру и установки программного обеспечения. Компания Matter and Form (MAF) разработала сканер Three, чтобы решить эту проблему, разместив все вычислительное оборудование внутри корпуса сканера, поэтому для управления всем процессом сканирования нужен только веб-браузер.

Конечно, вам все равно понадобится что-то с браузером, но Three не зависит от операционной системы, поэтому подойдет любое доступное вам устройство.

Существуют сканеры для самых разных целей, но ни один из них не охватывает все аспекты. В случае с моделью Three, основная цель — сканирование мелких объектов. Three поставляется с поворотным столом, который помогает в этом, поэтому я настроил его и потратил некоторое время, чтобы оценить качество результатов и удобство использования, а также сравнить его с лучшими 3D-сканерами на рынке.

Matter and Form Three: спецификации

Matter and Form Three: цена

При рекомендованной розничной цене в 1499,99 долларов США (≈120 тыс. руб.), Three — это значительная инвестиция, но его часто можно найти по гораздо более низкой цене. Даже при такой высокой цене я бы посоветовал включить его в ваш список кандидатов из-за качества сборки и производительности. Если вы планируете приобрести полноценную систему, имейте в виду, что в большинстве других вариантов вам потребуется дополнительный компьютер, но Three выполняет все вычисления внутри себя, что означает существенную экономию.

Matter and Form Three: конструкция

В последние несколько лет технологические компании постепенно перешли на использование полужестких кейсов для своей продукции, и хотя это хорошо, они не все одинаковы, и некоторые даже не вмещают все компоненты устройства. Компания Matter and Form поставляет Three в довольно жестком кейсе, который выглядит очень качественно и специально разработан для переноски всей системы, что я очень ценю. Ничего не болтается и не выпадает во время транспортировки.

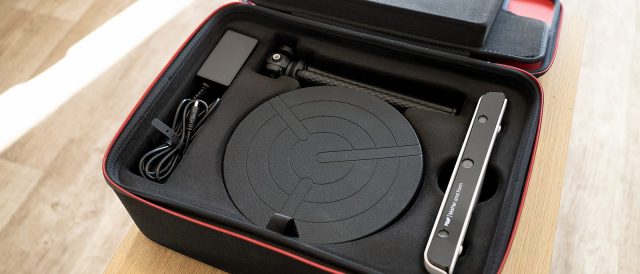

В кейсе есть все необходимое, включая сканер, антенну Wi-Fi, штатив, калибровочные платы и подставку, документацию и адаптер питания с фиксирующими клеммами для разных стран. Все действительно очень качественно сделано, даже штатив, который часто бывает дешевым и хлипким. Стоит отметить, что шнур питания имеет длину 3 метра, что позволяет использовать устройство во многих условиях без необходимости прокладки удлинительных кабелей. Это мелочь, но я очень этому рад.

Имеется две калибровочные доски с набором символов, используемых для обеспечения точности, а также более крупная доска, которая служит еще одной цели, о ней я расскажу чуть позже.

Основной блок кажется довольно увесистым, что, несомненно, отчасти объясняется размещением в нем всего вычислительного оборудования в дополнение к компонентам сканирования. Да, все верно. Нет необходимости подключаться к настольному компьютеру, ноутбуку или даже телефону. Все, что вам нужно, это устройство с веб-браузером. Мне очень нравится такой подход, поскольку это означает меньше вещей, которые нужно носить с собой, хранить или брать в поездки. Отличное решение!

Возможно, это привело к сложной настройке, связанной с бортовым компьютером, но компания MAF разработала довольно удобный процесс: вы устанавливаете большую калибровочную плату на подставку, монтируете сканер на штатив, подключаете его к поворотному столу (с помощью очень удобного магнитного разъема), прикручиваете антенну и включаете питание. Сканер проецирует меню на плату, и вы просто следуете инструкциям для настройки, используя любое устройство по вашему выбору. Это делается с помощью предоставленного вам IP-адреса и работает очень хорошо. Я обнаружил, что соединение довольно стабильное, с редкими сбоями.

При первом запуске проекция проведет вас через обучающий курс, чтобы вы могли быстро освоиться. После настройки вы сможете легко получить доступ к Three, не используя проекцию повторно. Просто подключитесь через выбранный вами браузер, и всё готово. Всё просто и легко.

Matter and Form Three: исполнение

Мне очень нравится браузерный подход к управлению Three; однако стоит отметить, что выбор браузера может повлиять на удобство использования. У меня не получилось запустить его в Edge. Я редко им пользуюсь лично, и не уверен, что он широко распространен, но считаю необходимым упомянуть о его совместимости на сайте MAF. Все остальные браузеры, которые я пробовал, работали отлично.

Также обратите внимание на разрешение экрана вашего устройства. Я тестировал его на всех типах экранов, и все они работают нормально, но на iPhone мне было несколько неудобно из-за необходимости много прокручивать. Я предпочитаю iPad или ноутбук, где можно видеть все сразу, используя Safari или Chrome.

Перед сканированием необходима калибровка, но не пугайтесь, это быстро и легко. Процесс сканирования тоже довольно интуитивно понятен. Вы помещаете целевой объект на поворотный стол и настраиваете несколько параметров в программном обеспечении, в основном указывая количество сканирований и экспозицию.

Что касается количества сканирований, я обнаружил, что оптимальное количество — пять или шесть. В отличие от некоторых сканеров, которые используют одно постоянное движущееся сканирование, Three делает набор статичных сканирований, которые затем автоматически сшиваются вместе для получения окончательной сетки. Оба метода работают хорошо, но я обнаружил, что этот более предсказуем.

Сложные объекты или объекты с выступающими частями, которые сканер не видит, можно перевернуть и сделать дополнительные сканирования и захватить области, которые затем программное обеспечение Three объединяет, и делает это очень хорошо.

Как и большинство сканеров, Three может испытывать некоторые трудности при съемке сильно недоосвещенных участков или объектов, окрашенных в черный цвет, но регулировка экспозиции для компенсации этого эффекта хорошо помогает.

При настройке количества сканирований можно выбрать сканирование только части полного 360-градусного изображения. Это удобная опция, которая сэкономит время обработки и размер файла при сканировании объектов, задняя сторона не требуется и может быть настроена от 1º до полного 360º.

Практически неизбежно, что в отсканированной геометрии будут некоторые пробелы, но не беспокойтесь, программное обеспечение Three справится и с этим.

Итак, каковы же результаты на самом деле? Я действительно впечатлен результатами работы Three. Думаю, это отчасти связано с использованием пары 13-мегапиксельных камер Sony, которые значительно превосходят не только разрешение, но и качество сенсоров, используемых во многих 3D-сканерах. Эти камеры также имеют автофокус, что обеспечивает оптимальные результаты.

Фактическая точность сканирования у Three достигает 37 микрон при сканировании с близкого расстояния, хотя при сканировании с расстояния около 60 см она снижается до (все еще весьма достойного) 114 микрон. Это означает, что мелкие детали сканируются практически идеально, края сохраняют резкость, и улавливаются все, кроме самых тонких текстур поверхности.

Что еще более впечатляет, так это то, что эти детали идеально сшиваются при многокомпонентном сканировании. Теперь перейдем к несколько разочаровывающему моменту, хотя с ним можно справиться. Сканы могут быть довольно плотными, что необходимо для хороших результатов, но это означает, что файлы становятся довольно большими, замедляя обработку. В таких ситуациях я обнаружил, что вращение поворотного стола приводит к сильному перекрытию, и захватывается больше данных, чем действительно необходимо.

В этих случаях мне удавалось удалять некоторые сканы, сохраняя при этом охват объекта и освобождая место. Это становится проще по мере того, как вы сканируете больше и изучаете оптимальные настройки. Это ни в коем случае не является критическим недостатком и вполне управляемо, но ожидание обработки поначалу может раздражать.

Ранее я говорил, что Three предназначен для съемки небольших объектов, и хотя это правда, в определенной степени это относительно. Камера и автофокус позволяют снимать объекты на расстоянии до двух метров, но на этом расстоянии теряется некоторая детализация. Мне было бы удобнее всего сканировать объекты размером до 30 сантиметров в поперечнике, так что, в принципе, если объект поместится на поворотном столе, то все в порядке. Поворотный стол также выдерживает значительный вес, поэтому если вам нужно снять каменную кладку или металлические конструкции, он справится с этим, выдержав максимальную нагрузку около 9 кг.

Matter and Form Three: вердикт

Опыт сканирования с помощью Three действительно положительный. Он упрощает весь процесс, не жертвуя при этом производительностью. Детализация, которую он может запечатлеть, действительно впечатляет, и для объектов размером до нескольких футов это мой новый основной 3D-сканер.

Рейтинг

Функции: 5/5. Система Three полностью автономна и имеет все необходимое, кроме браузера.

Дизайн: 5/5. Качественные материалы, прочная конструкция и простота использования делают этот дизайн превосходным.

Производительность: 5/5. В некоторых случаях обработка может занять много времени, но результаты превосходны.

Ценность: 4.5/5. Указанная цена завышена, следите за возможными снижениями.

Альтернативы

Revopoint Range 2 — еще одно универсальное устройство, и хотя для его работы требуется телефон или ноутбук, оно дешевле.
