Обзор ComMarker Omni X: усовершенствованный 5-ваттный УФ-лазерный резак и гравер

Компания ComMarker выпустила вслед за УФ-лазером Omni 1 новую модель Omni X — аналогичную по мощности (5 Вт), но с некоторыми впечатляющими усовершенствованиями. У нас была возможность провести тщательное тестирование нового устройства ещё до его запуска, чтобы оценить его место среди лучших лазерных резаков и граверов на рынке.

Итак, что же нового? Главное новшество ComMarker — это полностью закрытая конструкция УФ-лазера. Благодаря этому появилась функция автоматической остановки с датчиком. Она останавливает мощный и потенциально опасный лазерный луч, если крышка поднята или вы пытаетесь начать работу, когда она не полностью закрыта. Защитная крышка поднимается и опускается вручную с помощью ручки.

Во-вторых, ComMarker добавил опциональный удлинитель слайдера (скользящей платформы), который расширяет рабочую область УФ-лазера с гальванометром (размером 150 x 150 мм) до более внушительных 450 x 150 мм. Как следует из названия функции, эта новая возможность реализована благодаря моторизованному слайдеру, интегрированному в конструкцию.

Ещё одним нововведением стало повышение удобства измерения расстояния с помощью лидара. Достаточно просто нажать кнопку «Автофокус» в интерфейсе приложения ComMarker, чтобы получить чёткие и точные результаты. Кнопки ручного управления «вверх/вниз» и стальная линейка, встроенная в гальванометрическую головку (гальвометр), остались прежними, так что при необходимости можно вручную настроить параметры. Например, можно гравировать стекло под точкой/поверхностью фокусировки.

Об УФ-лазерах

Хотя 5 Вт могут показаться незначительными с точки зрения мощности, учитывая принцип работы УФ-лазера, нам этого оказалось вполне достаточно. Далее в обзоре вы увидите примеры работы, а также информацию о таймингах.

Мы не собираемся сравнивать диодные, волоконные (ИК) и ультрафиолетовые лазеры в лоб, но некоторые утверждают, что ультрафиолетовые лазеры — самые чистые, быстрые и гибкие, а значит, они оправдывают свою очевидную цену.

Сравнительный анализ лазерных технологий от ComMarker:

• УФ (355 нм): Фотохимический процесс. Материалы: Пластик, стекло, кремний, печатные платы. Преимущества: Ультравысокая точность, нет теплового повреждения, идеально для деликатных материалов.
• CO2 (10600 нм): Термическая абляция. Материалы: Дерево, акрил, ткань, кожа. Преимущества: Быстрая резка неметаллов, экономичность.
• Оптоволоконный (1064 нм): Термическое травление. Материалы: Металлы, твердые пластики. Преимущества: Быстрая маркировка/резка металла, долгий срок службы.

Эту цену сложно игнорировать: Omni X стоит от ≈391 тыс. руб. ($5000) в розницу без учёта дополнительных слайдеров и вращающихся удлинителей.

Характеристики ComMarker Omni X

• Рабочая зона: 150 x 150 мм (с горкой 150 x 400 мм), фокус 5,9 x 5,9 дюйма (с горкой 5,9 x 15,7 дюйма)
• Материалы: «1500 материалов», включая стекло, металл, дерево, органические материалы
• Тип лазера: УФ, работает в диапазоне температур от 10 до 28 °C
• Мощность лазера: 5 Вт с длиной волны 355 нм, питание от сети 110 и 220 В
• Фокус: Объективы 70 x 70 мм и 150 x 150 мм с автофкусировкой LiDAR
• Точность: 0,0019 мм
• Скорость: Маркировка до 15 000 мм/с или 10 000 мм/с
• Режущая платформа: Встроенная плоская сетка, регулируемый по высоте стол
• Другое: Защитный кожух от ультрафиолетового излучения, пылеизоляция
• Связи: USB, порты для дополнительных слайдеров и роликов
• Программное обеспечение: Совместимость с ComMarker Center (ПК), ComMarker App (мобильное устройство) и LightBurn (ПК, Mac)
• Размеры и вес: 515 x 320 x 655 мм; 32 кг

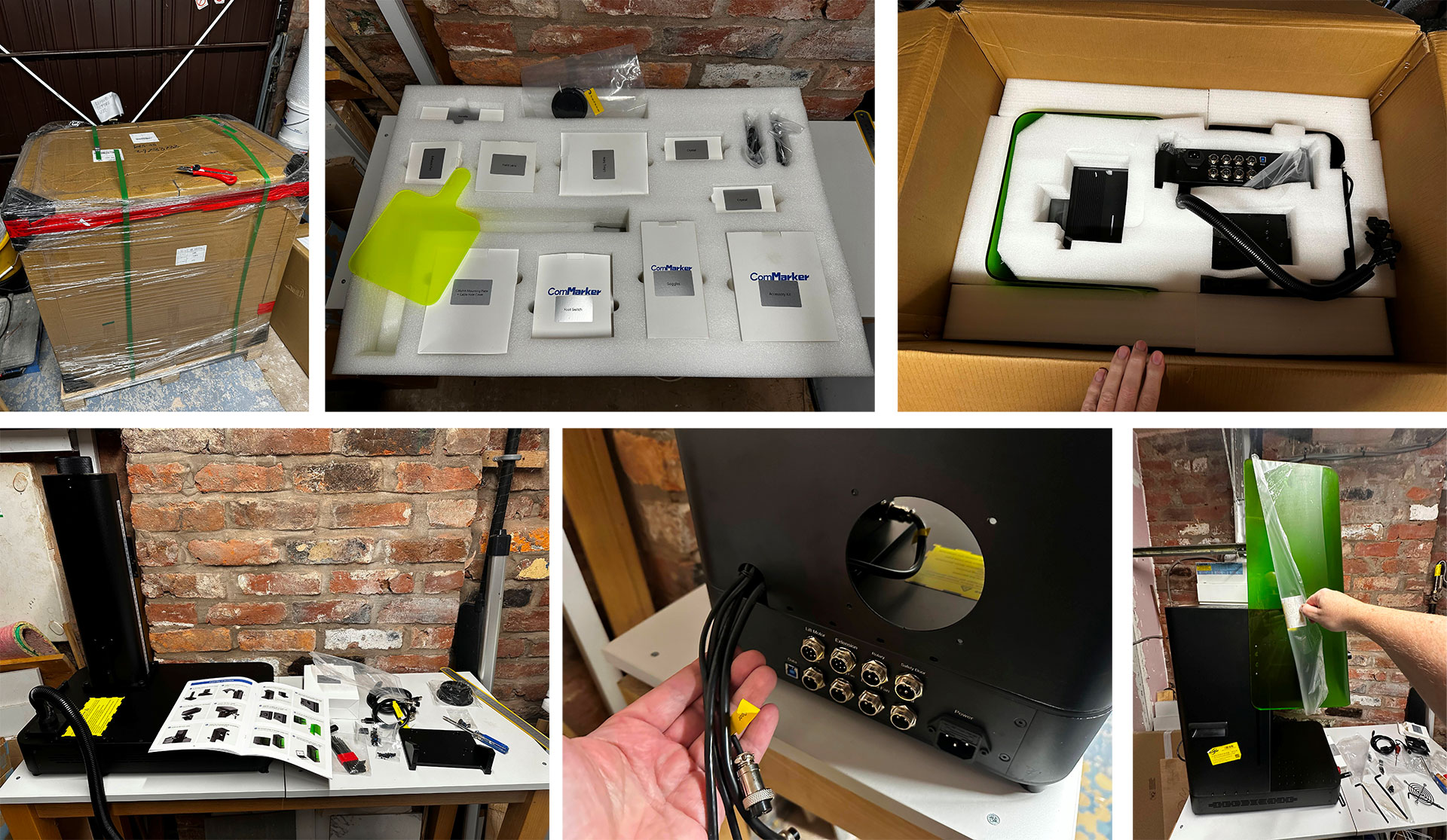

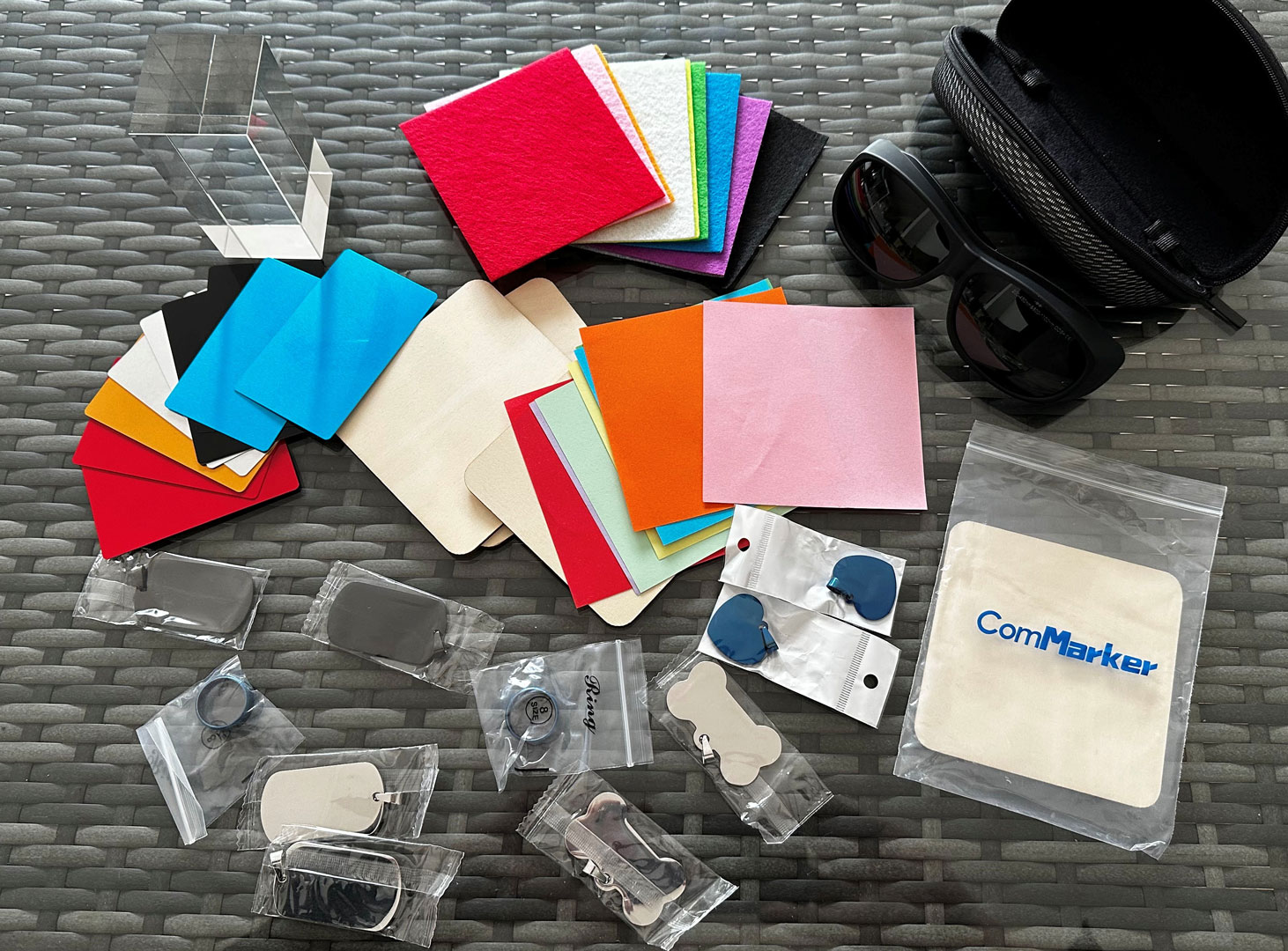

В комплекте поставки

ComMarker Omni X поставлялся в виде частично собранного комплекта. Он включал в себя все необходимые детали, крепёжные элементы, кабели питания и передачи данных, а также инструменты для сборки (например, шестигранные ключи). В комплект поставки входили дополнительные защитные очки, что обеспечивало дополнительную защиту (несмотря на то, что машина оснащена встроенным защитным козырьком), а также стальная линейка длиной 50 см. И наконец, ComMarker включил в комплект довольно широкий выбор образцов материалов, на которые мастера могли наносить свои рисунки.

1 из 2

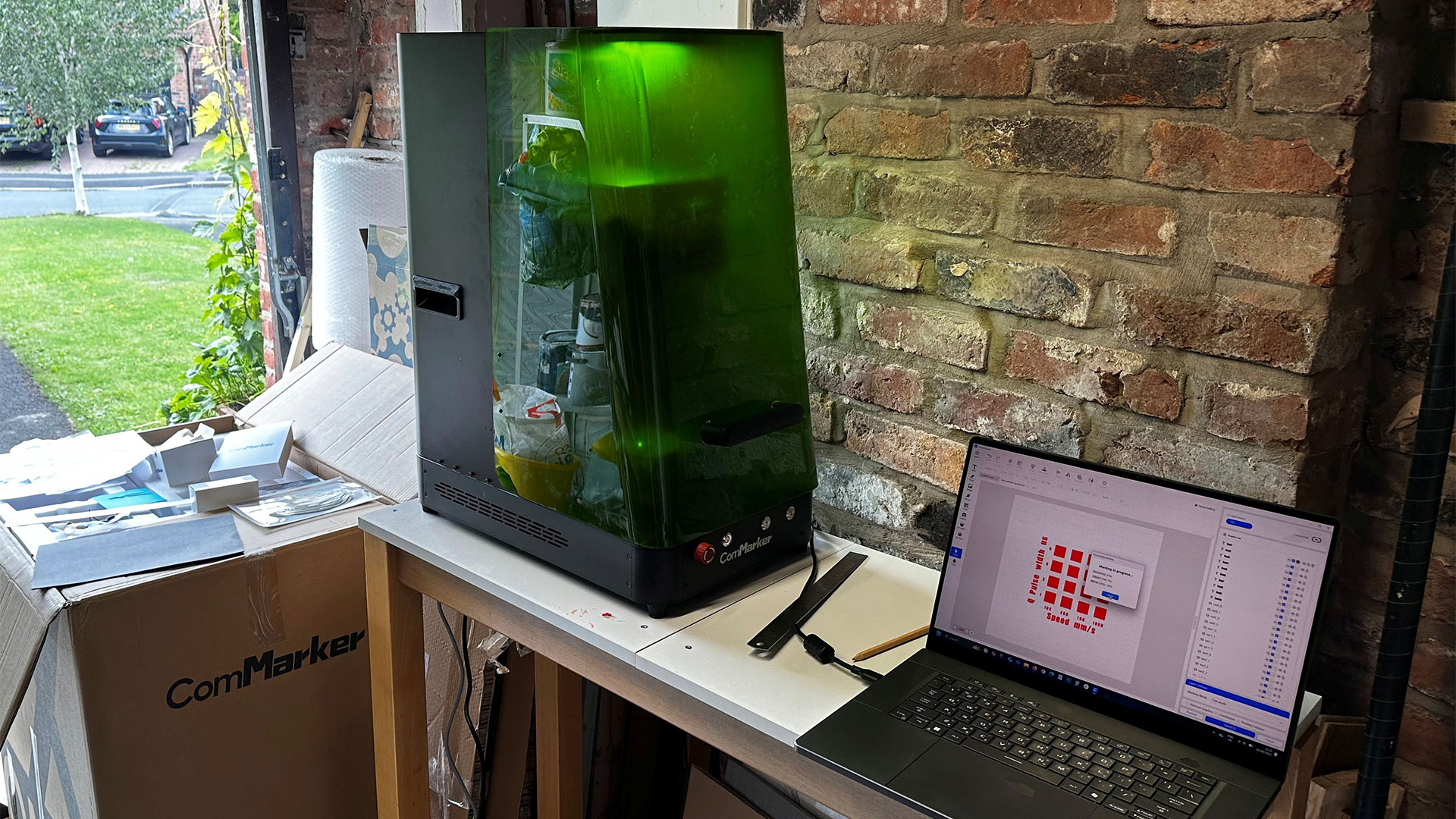

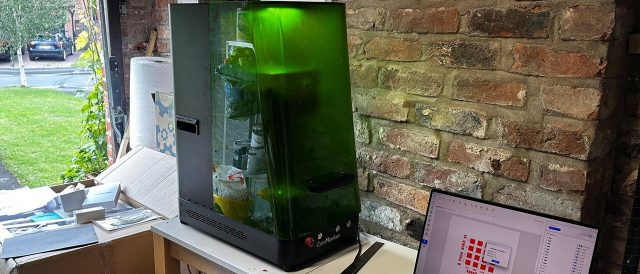

Конструкция ComMarker Omni X

Omni X от ComMarker — довольно высокий и внушительный станок размером 515 x 320 x 655 мм и весом 32 кг. Вес груза при доставке составил около 70 кг! Однако в собранном виде он не выглядит громоздким. Большую часть времени вы будете прикасаться к станку только для того, чтобы поработать с ручкой защитного кожуха и добраться до рабочей платформы (которая усеяна резьбовыми отверстиями).

Доступ к столу, различные крепления, регулируемая платформа, а также кнопки аварийной остановки, питания и ручного перемещения лазерной головки вверх и вниз находятся примерно на высоте обычного стола. То есть, если поставить Omni X на обычный стол, работать будет удобно.

Сборка и подготовка

Это довольно тяжёлый и габаритный аппарат, как видно из таблицы характеристик. Тем не менее, сборка не составила труда, если можно так выразиться, поскольку он был доставлен уже частично собранным. Гораздо больше времени я потратил на сборку бюджетного диодного лазера SculpFun S9 в алюминиевой раме (вместе со шкивами и ремнями), который теперь, скорее всего, станет ненужным.

Компания ComMarker очень тщательно упаковала всё, и компоненты либо были понятны по назначению, либо имели чёткую маркировку. В прилагаемом руководстве подробно описывается, как собрать платформу, прикрепить регулируемую по высоте подставку и установить на неё лазерную головку.

Для крепления задней/верхней крышки — тяжёлой, металлической и с вентиляторами сверху — потребовалось довольно много винтов с шестигранным шлицем. Однако самым сложным оказалось крепление зелёной защитной крышки. Сдвижной механизм крепился всего двумя тонкими винтами с каждой стороны, и мне пришлось просить помощи, чтобы уравновесить этот довольно тяжёлый компонент, пока он был установлен. Если бы не балансировка, я бы переживал, что зелёный пластик может сломаться, срезаться или треснуть.

При первом включении полностью собранного станка он оказывается на удивление громким. Но шум не влияет ни на резку (ни на гравировку), это просто система охлаждения ColdFront 2.0, которая обеспечивает бесперебойную работу компонентов УФ-лазера. ComMarker описывает эту систему охлаждения как «тихую» — это скорее относится к сравнению с другими УФ-лазерами, но с точки зрения охлаждения ПК она не тихая!

Я провёл пробный тест в гараже с уровнем фонового шума около 34 дБ (холодильник, работающий газовый котел и т.д.). При включении Omni X децибелметр показывал устойчивый уровень 68 дБ на расстоянии около 30 см.

Обновление: Компания ComMarker сообщила нам о внедрении датчика для «добавления переключателя контроля температуры к станку». Судя по отзывам первых пользователей, это изменение призвано снизить шум вентилятора, когда станок не выполняет резку или гравировку. По данным компании, это изменение снизило уровень шума станка «примерно с 71 до 63 дБ» в ходе испытаний. Станки Omni X, поставляемые платным клиентам, будут оснащены этой усовершенствованной функцией.

Программное обеспечение

Мне посоветовали протестировать Omni X, предсерийный образец от ComMarker, с фирменным программным обеспечением этой компании. Установка приложения для ПК была довольно простой, а интерфейс был похож на интерфейс других подобных инструментов.

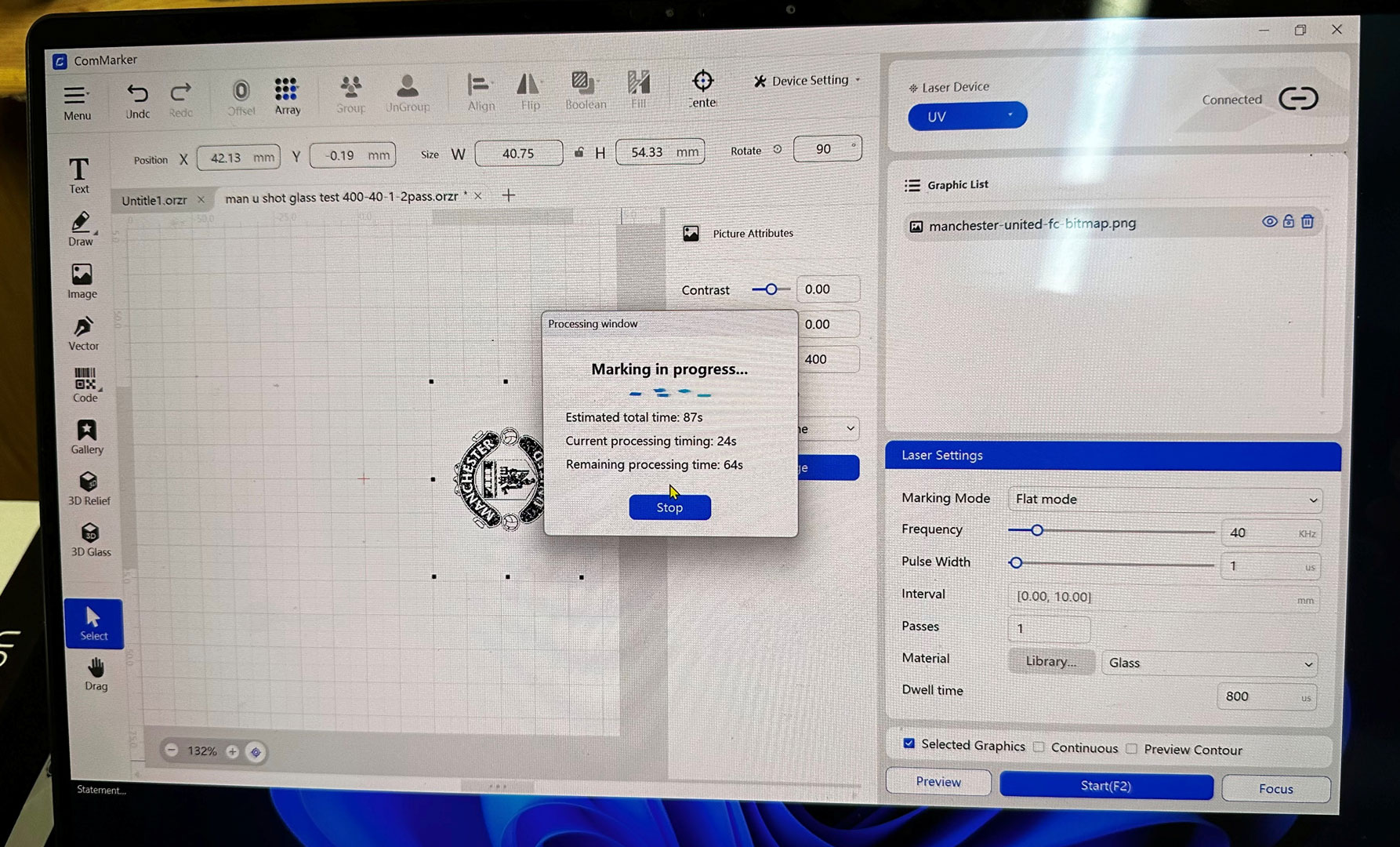

Центральным элементом пользовательского интерфейса является холст, который для большинства моих тестов Omni X представлял собой квадрат со стороной 150 мм. Панель инструментов слева позволяет создавать текст, а также несколько примитивных векторных фигур. Это могут быть контуры (удобные для вырезания) или фигуры с заливкой. Под ними расположены значки для импорта растровых или векторных изображений непосредственно на холст. Также есть несколько специализированных инструментов.

1 из 4

Справа от области холста находится контекстно-зависимая панель, на которой отображаются настройки лазерной маркировки для каждого выбранного объекта или группы. Таким образом, вы можете разместить несколько изображений и применить гравировку разной интенсивности (для разных эффектов или оттенков). При резке необходимо настроить параметры формы, которая будет вырезаться, в соответствии с материалом.

Программное обеспечение оказалось достаточно простым, но при этом достаточно глубоким для многоэтапных процессов УФ-лазерного травления и резки.

Должен сказать читателям, что у меня возникли трудности с приложением ComMarker. Это можно понять, ведь это новая программа, но я потратил довольно много времени, пройдя через три её версии. К тому же, эта программа ещё не документирована должным образом, и некоторые её проблемы меня удивили.

На момент написания статьи в последней версии программного обеспечения все, похоже, работало так, как задумано (тьфу-тьфу-тьфу, кулачки скрестим и т. д.).

Программное обеспечение ComMarker меня раздражало в течение нескольких недель тестирования, и я перепробовал несколько его версий, которые исправляли одно, но затем добавляли совершенно новый недостаток. Однако, получение правильных настроек и настройка в оптимальном положении были главной проблемой, что может случиться со многими лазерами.

Я говорил об этом с ComMarker, и они сказали, что у потребительских промышленных станков все правильные калибровочные параметры сохраняются на материнской плате перед отправкой. Таким образом, они будут исключены из области случайного изменения программного обеспечения. Я также обнаружил, что предустановки библиотеки материалов в разделе настроек лазера пользовательского интерфейса стали лучше в новых версиях ПО. Это обеспечивает более быстрый способ уточнения настроек для различных материалов.

Было бы обидно, если бы программное обеспечение подвело казалось бы превосходное и прочное оборудование. Однако следует отметить, что этот УФ-лазер совместим с программным обеспечением LightBurn, которое я уже опробовал с хорошими результатами. Обратите внимание, что для этой модели вам потребуется лицензия LightBurn «galvo» за ≈15,6 тыс. руб. ($200). ComMarker сообщил, что Omni X будет поставляться с USB-накопителем для потребителей, содержащим библиотеку материалов и пресеты LightBurn.

Гравировка и резка

Итак, здесь у нас есть множество возможностей для гравировки и резки. Некоторые из этих материалов уверенно гравируются или режутся диодными и волоконными (ИК) лазерами. Однако УФ-лазер в Omni X имеет свои сильные и слабые стороны, хотя, как и следовало ожидать, в основном это сильные стороны, учитывая цену.

Чтобы подготовиться к любой работе, нужно поместить материал на платформу и нажать кнопку фокусировки в правом нижнем углу интерфейса программы. Если программа ворчит, что она не в фокусе, обычно это происходит со второго нажатия! Ещё одним нововведением нового устройства стало повышение удобства измерения расстояния с помощью лидара (LiDAR).

Достаточно просто нажать кнопку «Автофокус» в интерфейсе приложения ComMarker, чтобы получить чёткие и точные результаты. Кнопки ручного управления «вверх/вниз» и стальная линейка, встроенная в гальванометрическую головку, остались прежними, так что при необходимости можно вручную настроить параметры. Например, можно гравировать стекло под точкой/поверхностью фокусировки.

Далее вам нужно проверить, соответствует ли изображение, которое вы собираетесь вырезать или гравировать лазером, физическим размерам материала. Нажмите кнопку предварительного просмотра, чтобы увидеть результат. Вы также можете выбрать, отображать ли выбранный объект на холсте или его контур.

ComMarker предлагает зелёную полупрозрачную лопатку (линейку), позволяющую контролировать границы предварительного просмотра, поскольку на многих материалах не видны следы многократного отслеживания гальванометром границ УФ-излучения. Это немного усложняет задачу, поскольку лопатка довольно мутная и имеет толщину около 5 мм. На небольших объектах неправильной формы лопатку просто положить сверху нельзя, так как она будет скользить или наклоняться.

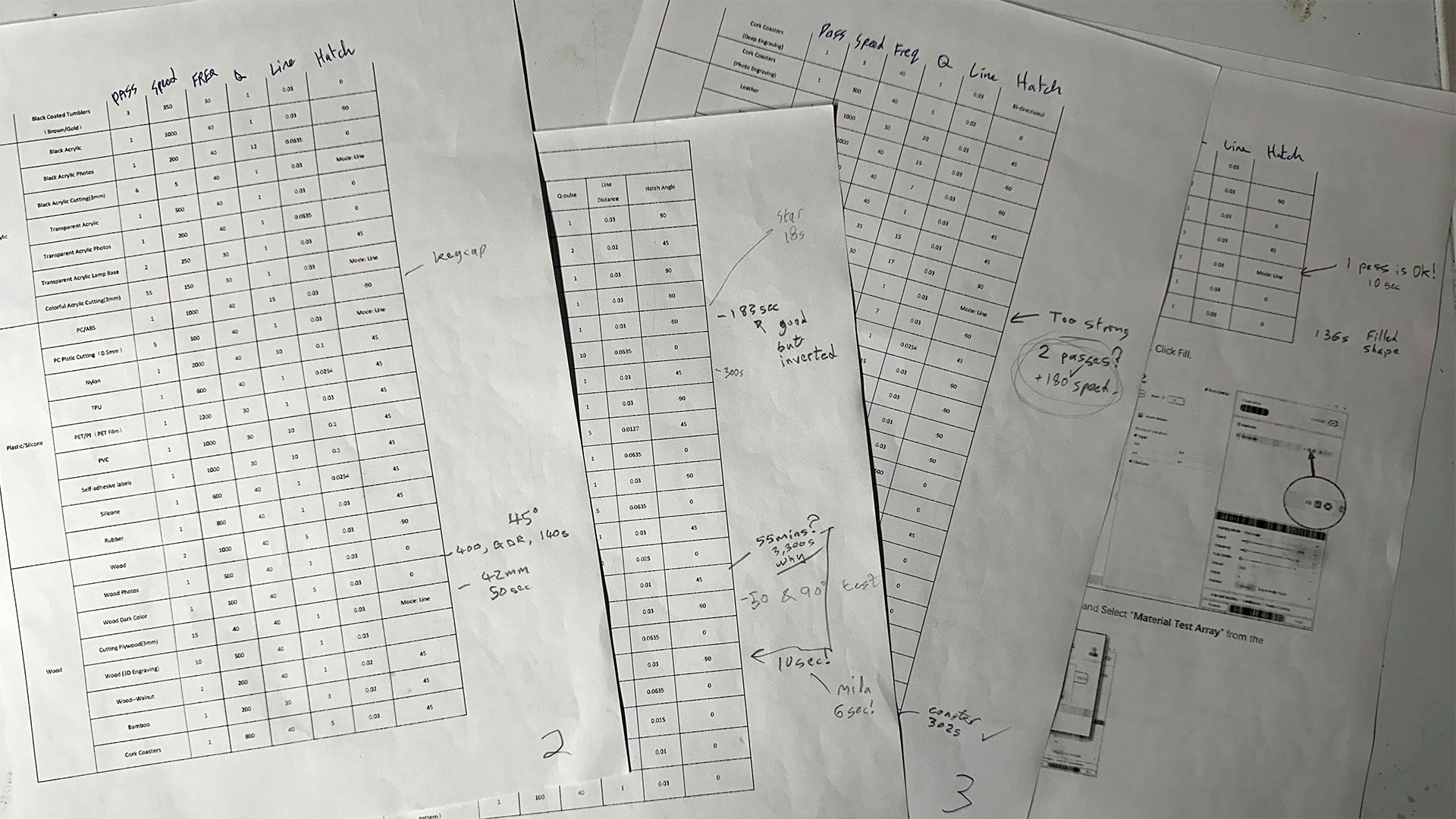

Описанные выше процессы применимы ко всем заданиям, но в какой-то момент перед нажатием кнопки «Старт» вам также потребуется загрузить, ввести и/или настроить параметры лазера.

Первый тест – Дерево

Я хорошо знаком с гравировкой (выжиганием) и резкой фанерных листов диодным лазером, поэтому решил, что это лучший вариант для начала. Это был мой первый тест с УФ-излучением!

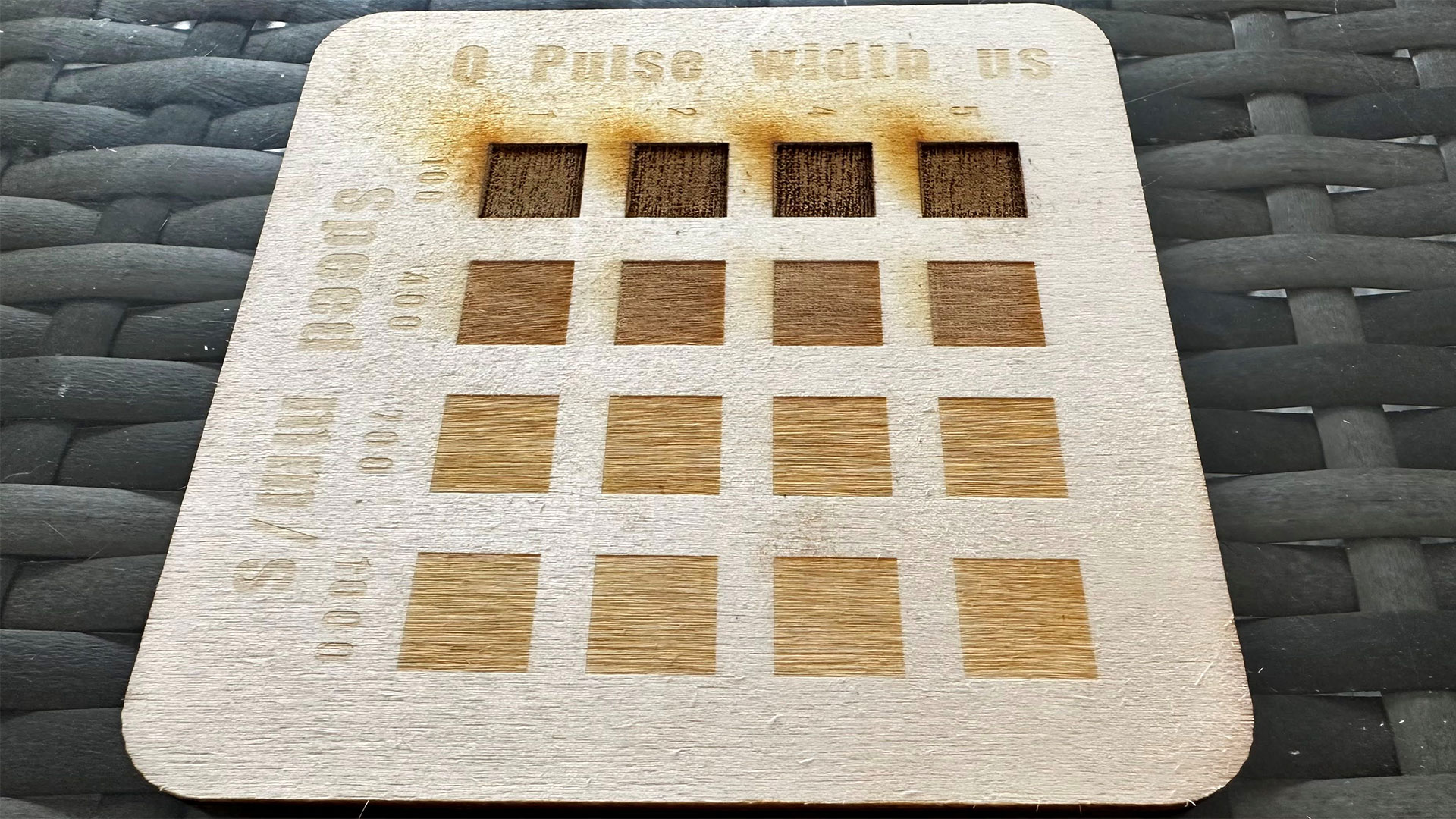

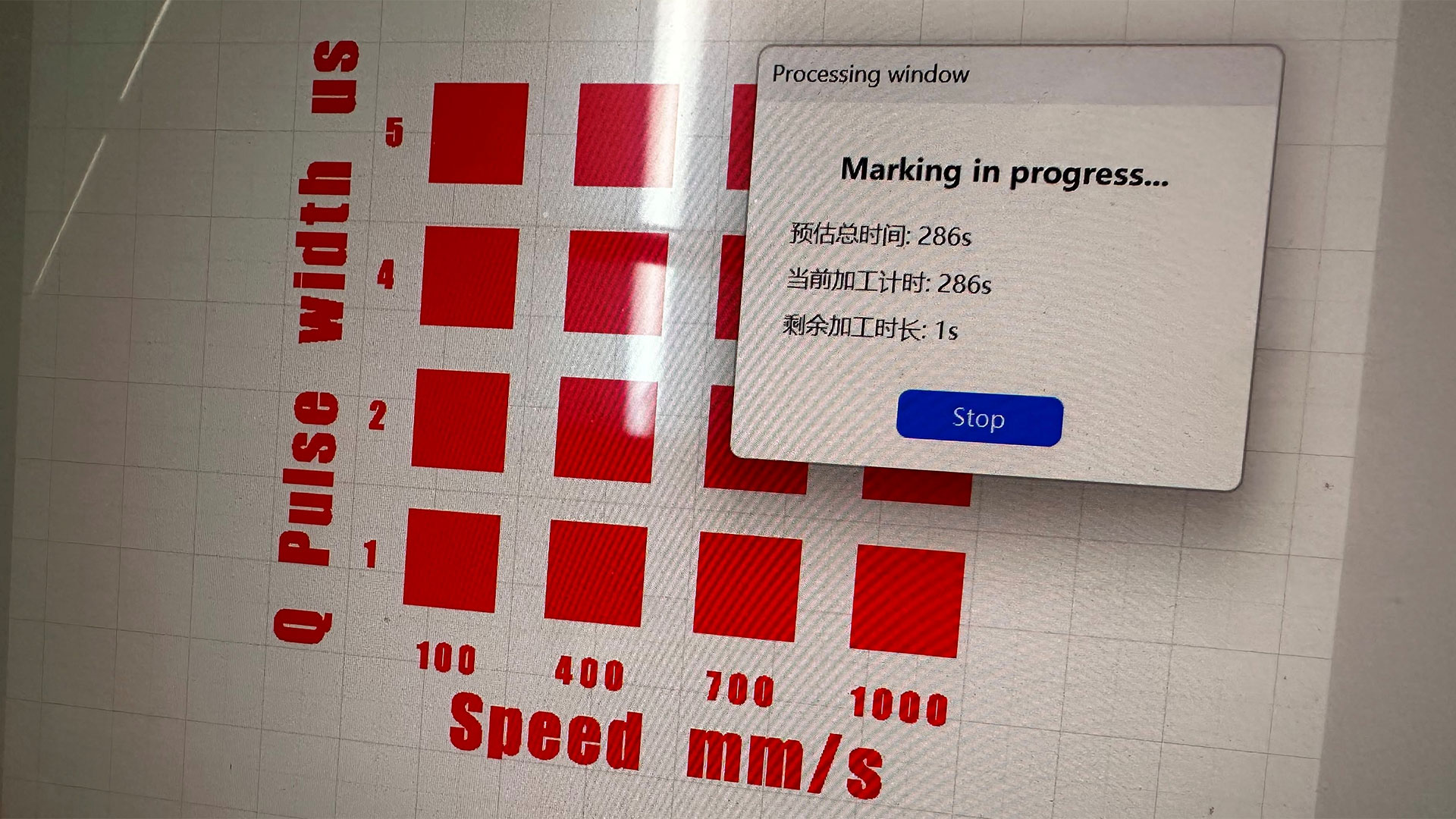

К сожалению, кнопка «Непрерывный», расположенная чуть выше кнопки «Старт», каким-то образом случайно была нажата. Таким образом, мой первый тест матрицы для резки и гравировки материалов продлился гораздо дольше таймера, который, как было заявлено, должен был занять менее 300 секунд. Поскольку это был мой первый опыт работы с этим станком, а предупреждений об ультрафиолетовых лазерах было так много, я подумал, что это программный баг, из-за которого диалоговое окно с оставшейся секундой просто исчезало чуть позже. Примерно через три часа мне это надоело, я решил нажать «Отмена» и обнаружил, что моя работа испорчена…

Я общался с ComMarker, и они сказали, что флажок непрерывной работы «в основном предназначен для длительных задач, таких как резка стекла толщиной 5 мм, где лазер должен работать непрерывно». Они согласились, что его не следует размещать рядом с часто используемыми элементами управления предпросмотром и рядом с кнопкой «Старт». Однако они пока не перенесли его глубже в интерфейс.

Оставив эту драму позади, я обнаружил, что гравировка и резка дерева на УФ-лазере — это быстро и эффективно. Действительно, технология «холодного обжига» позволила мне разрезать образцы 3-миллиметровой фанеры очень чисто и довольно быстро.

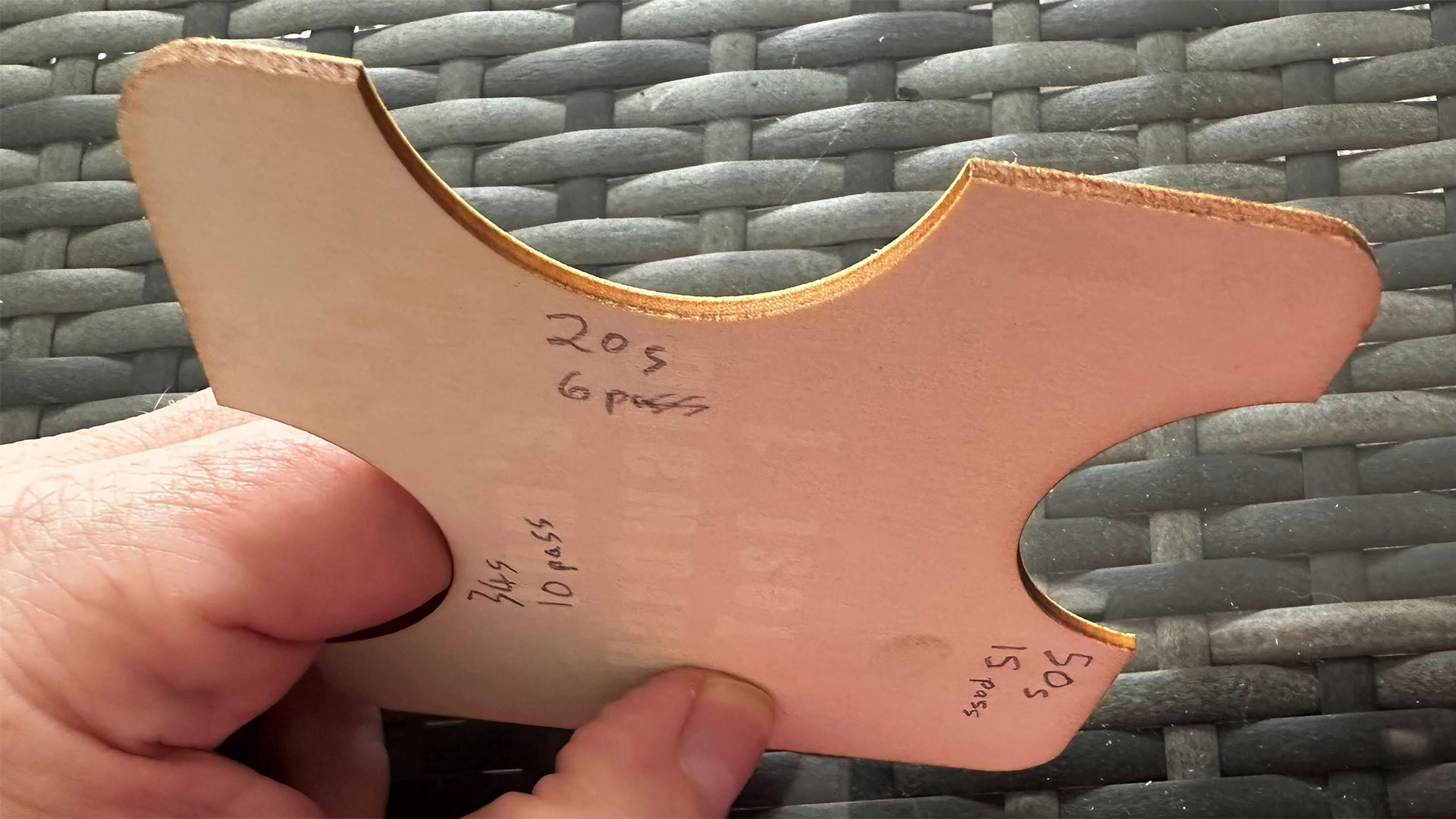

В руководстве ComMarker для резки этого материала рекомендовалось 15 проходов, но я успешно протестировал 10 проходов, и даже шесть сработали. Конечно, использование меньшего количества проходов (если возможно) снижает вероятность обугливания и значительно экономит время. В моём примере переход с 15 на шесть проходов сократил время резки с 50 до 20 секунд.

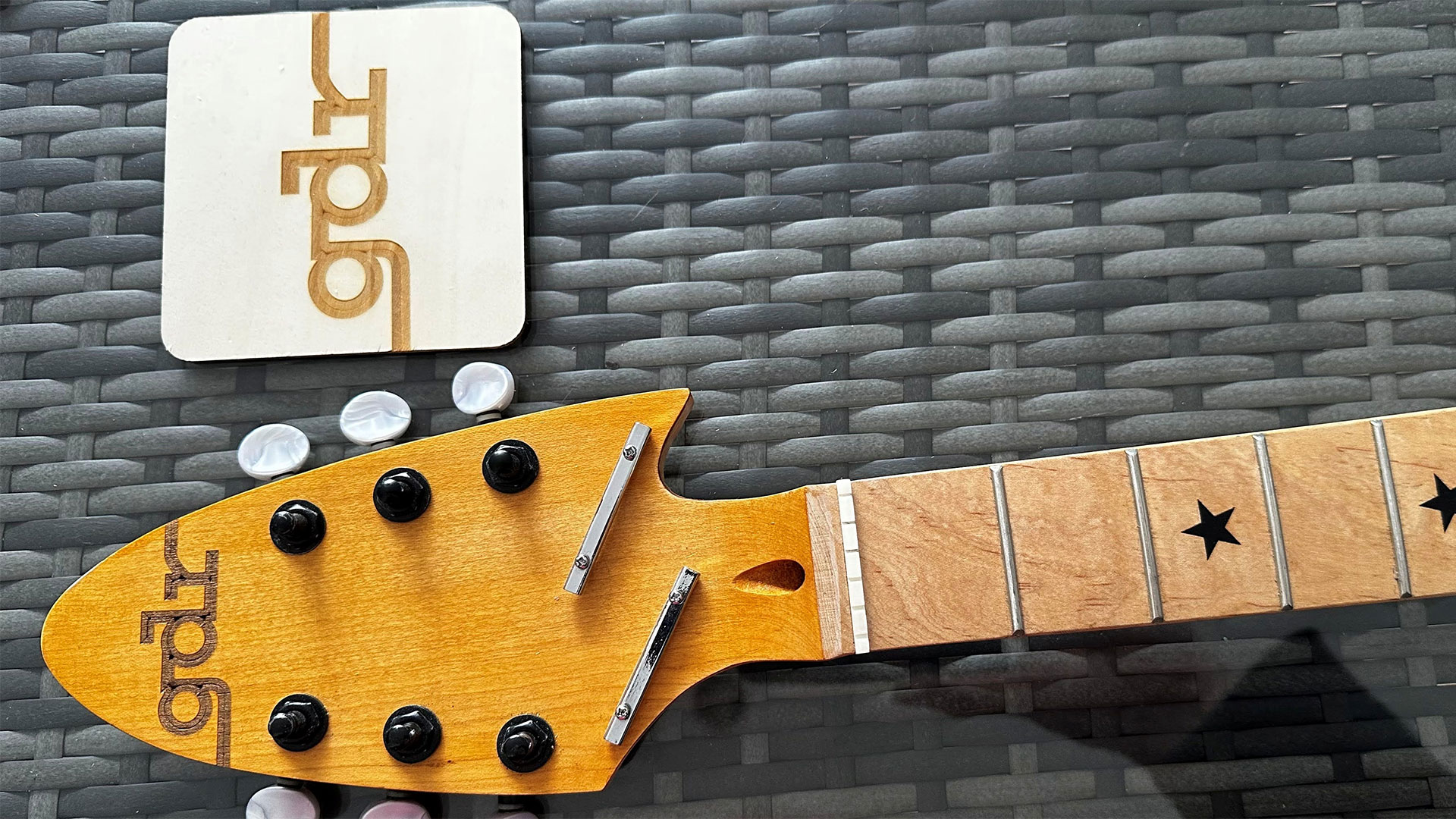

Гравировка на дереве проходила так же быстро, с регулировкой количества проходов, скорости лазерного луча и других параметров, что давало различные эффекты. Возможно, это слабое место УФ-лазерной системы. Технология «нулевого обжига» означает, что широкий диапазон уровней чёрного, создаваемый лазерным обугливанием (как у диодных лазеров), здесь практически отсутствует.

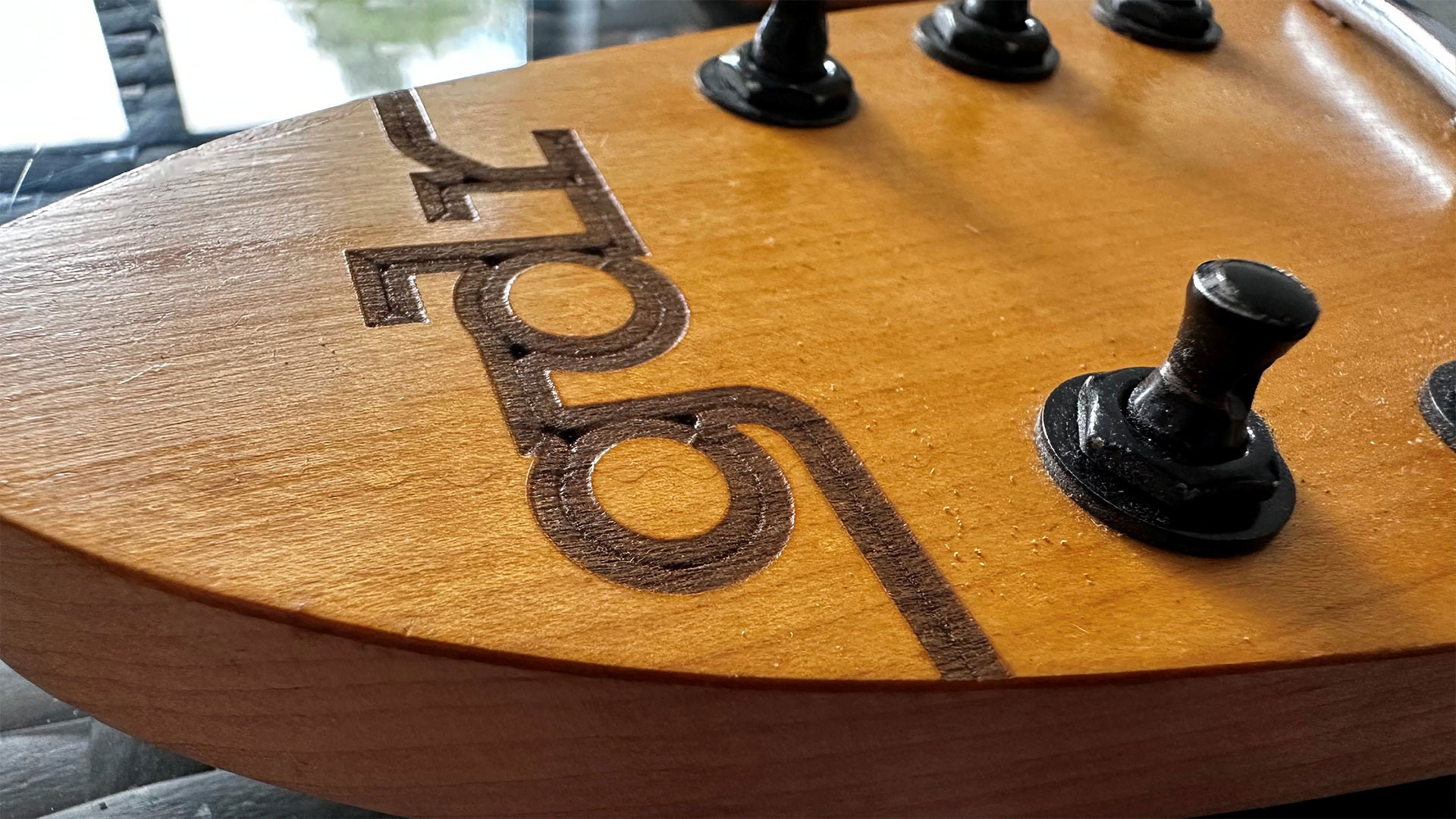

На логотипе на головке грифа гитары я могу заполнить выгравированный текст (GDR = Guitar Design Reviews) цветными чернилами, лаком или глазурью.

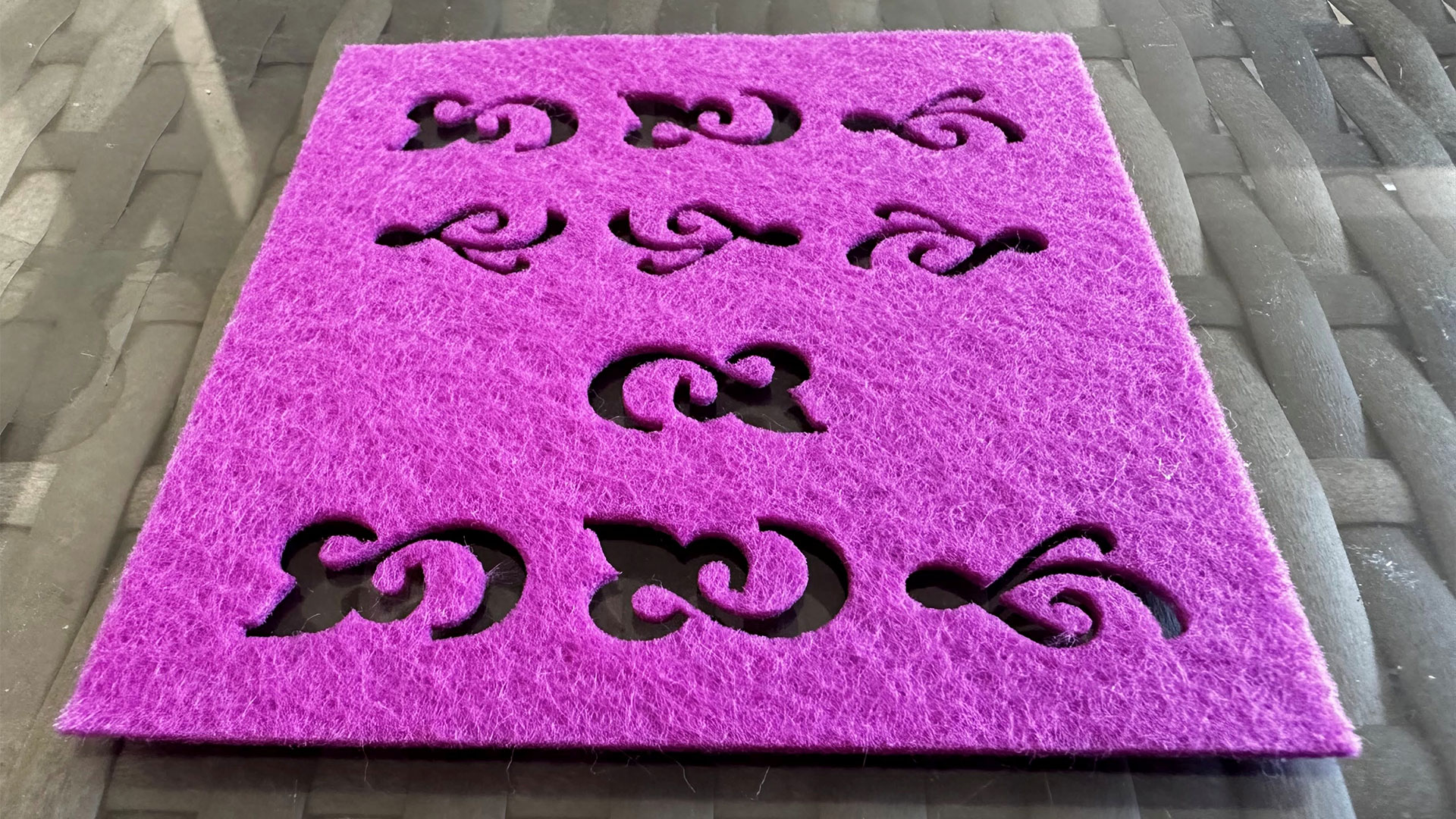

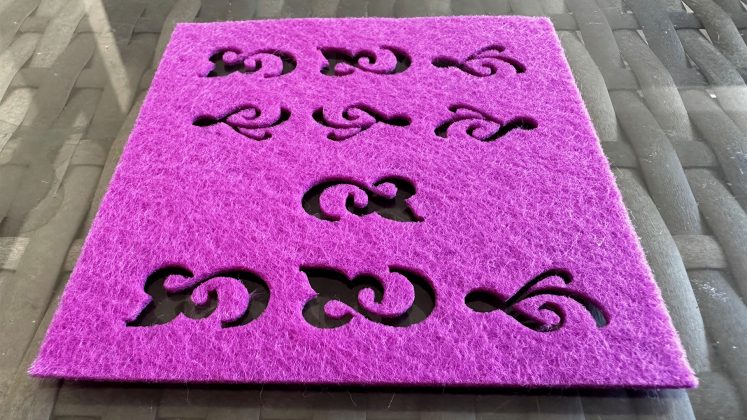

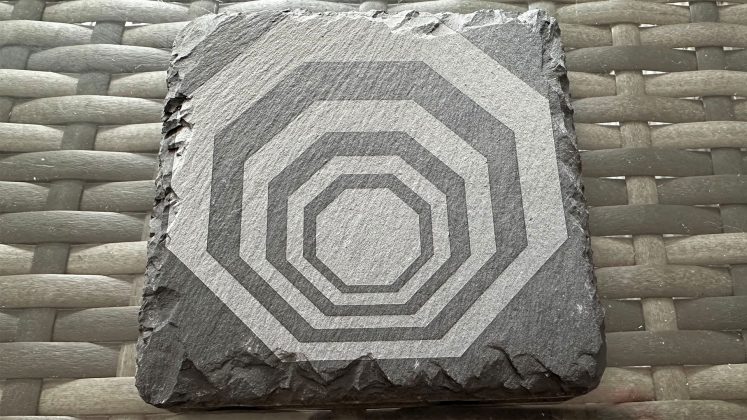

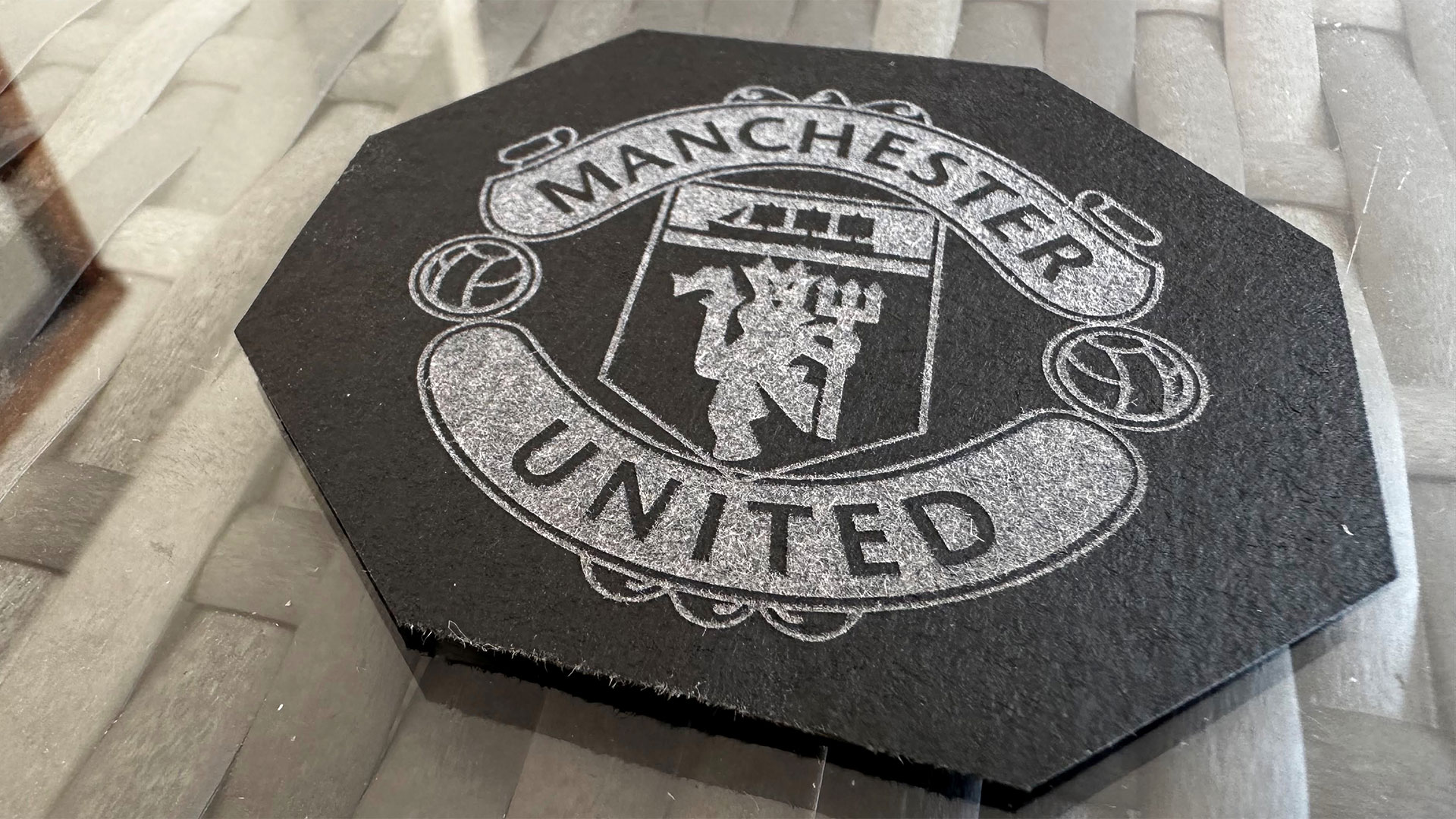

Бумага, ткань, листья, грифельная доска

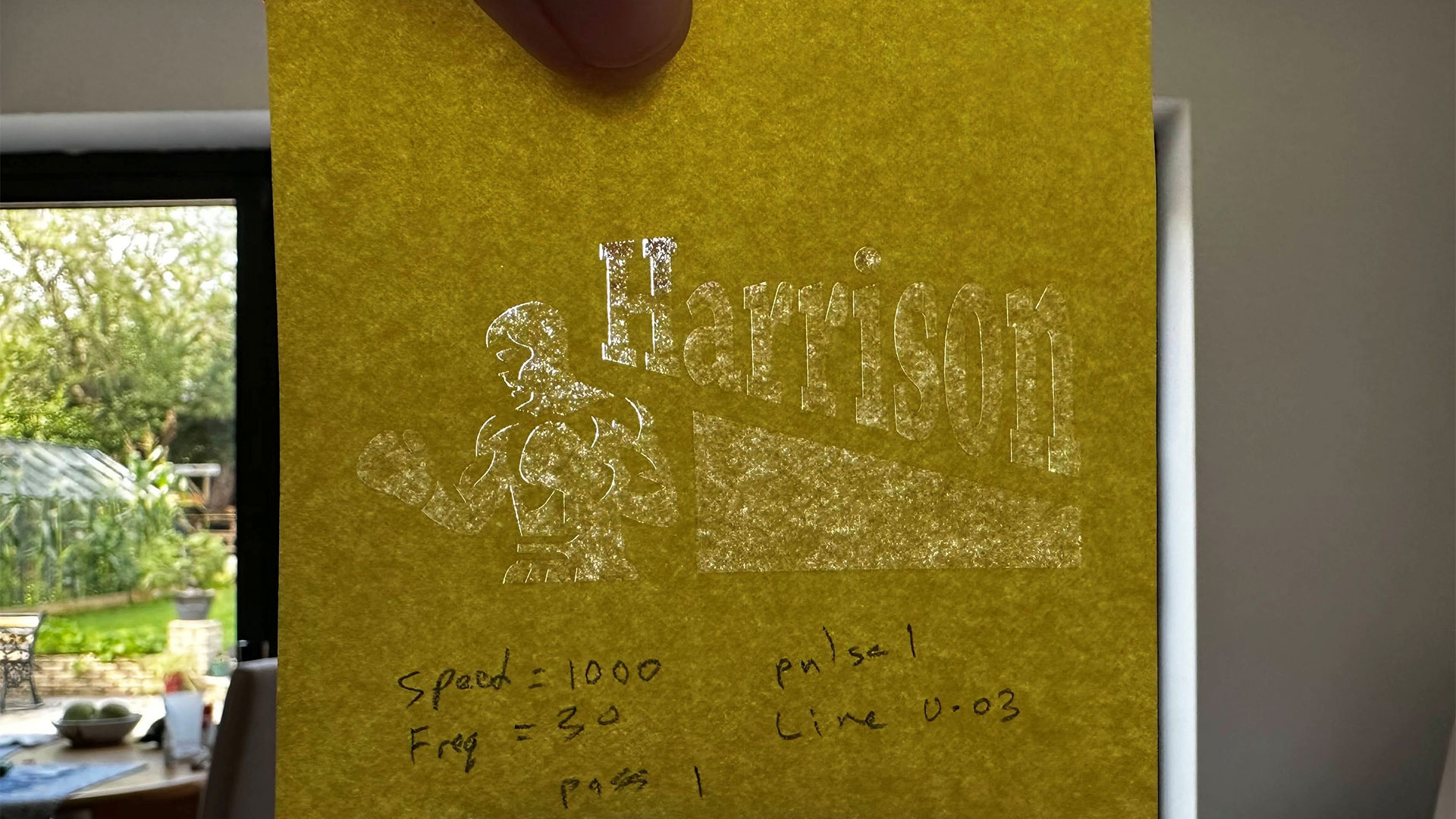

При использовании некоторых образцов бумаги из вводного пакета ComMarker было приятно отметить, что первые тесты с использованием предоставленных настроек прошли без сложных регулировок.

Гравировка логотипа на довольно тонкой бумаге оказалась весьма впечатляющей, обеспечив полупрозрачность. На более плотном картоне можно было добиться другого, возможно, более впечатляющего эффекта.

1 из 7

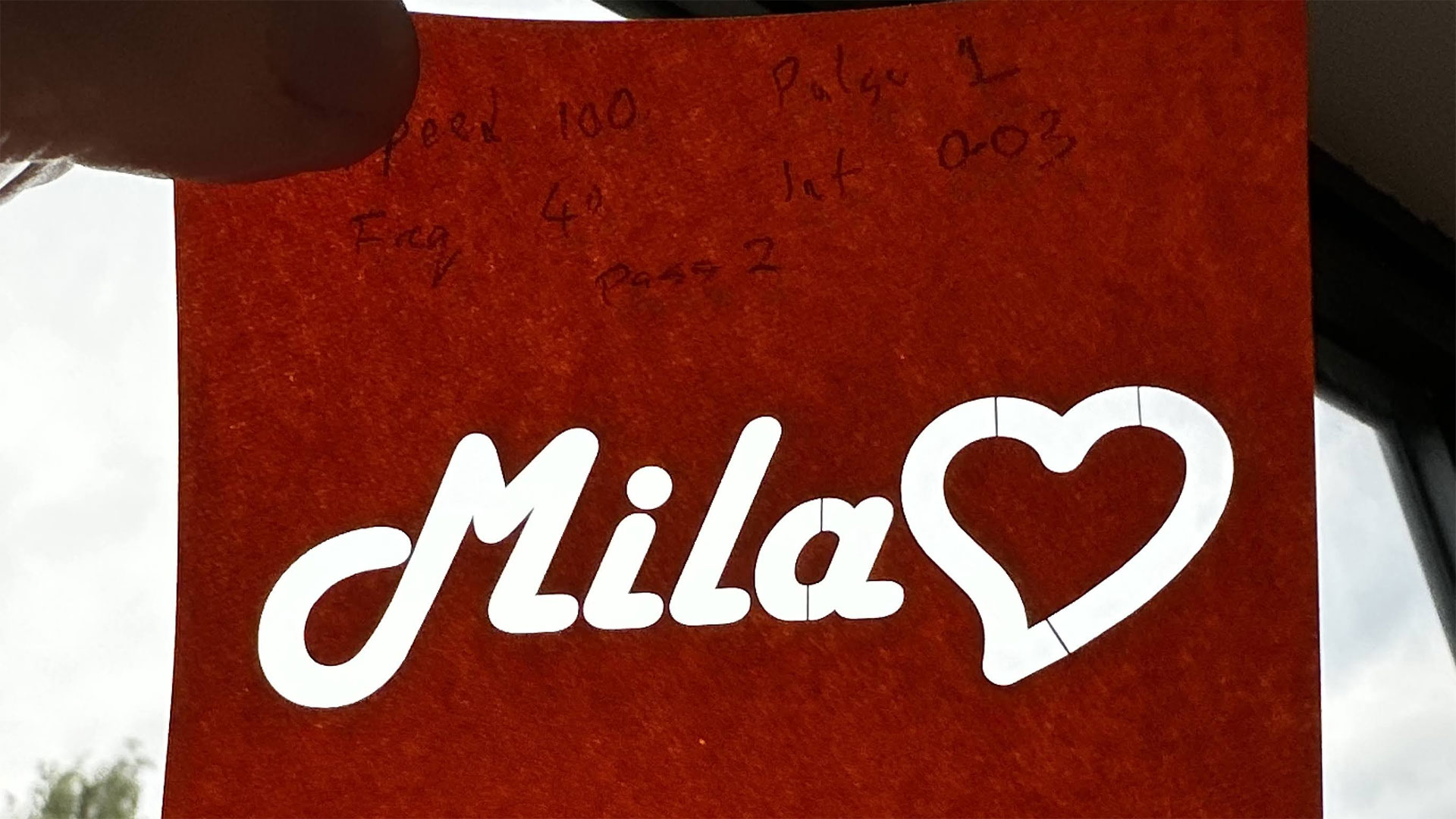

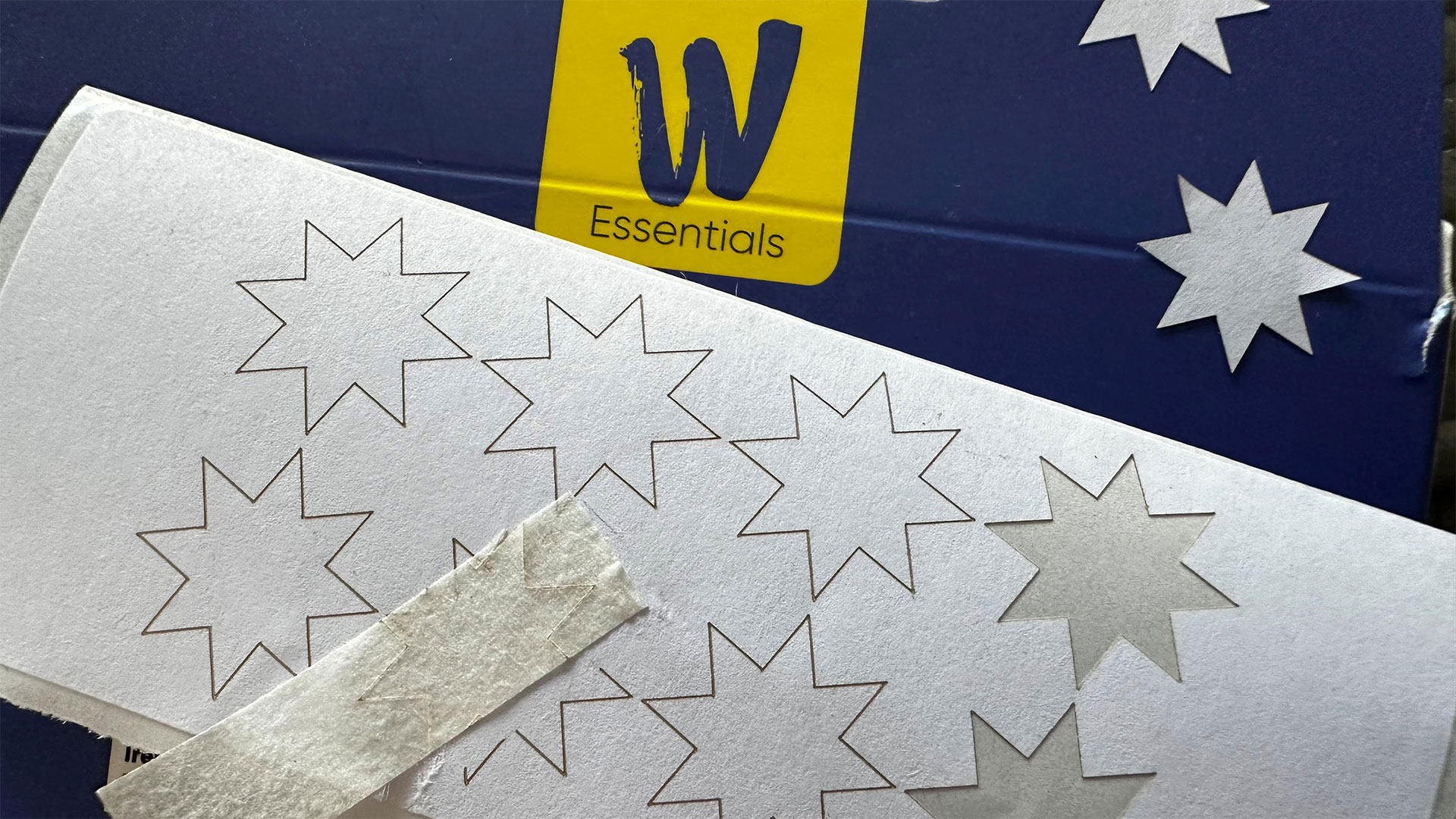

Вырезать самоклеящиеся наклейки с помощью Omni X тоже было легко и быстро. Я попросил внуков рассказать, какие ещё формы им хотелось бы вырезать из наклеек. Весь процесс занимает всего несколько секунд, а разрезы получаются очень аккуратными и чистыми.

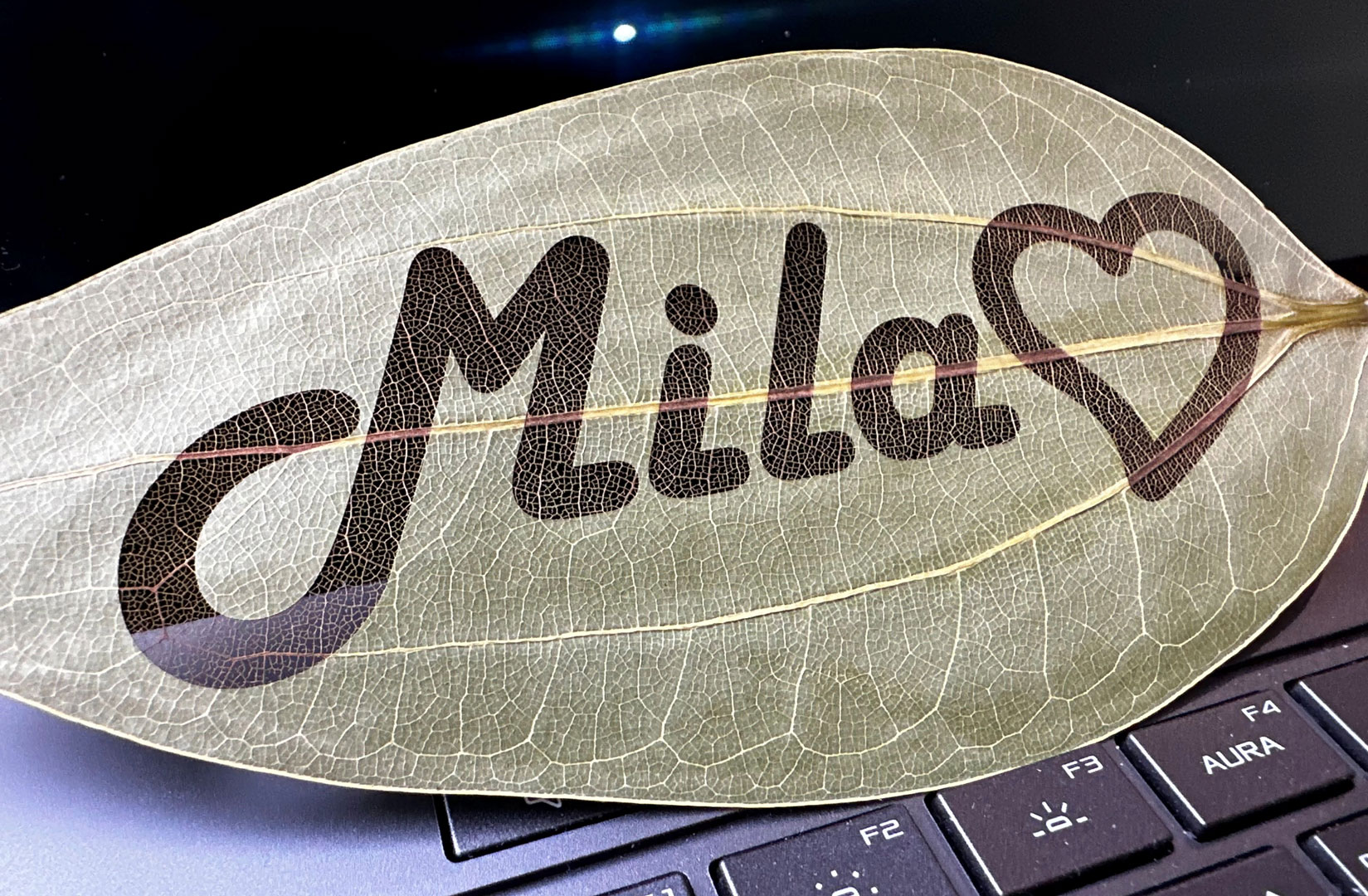

Измеренное воздействие УФ-лазеров на листья весьма своеобразно. Я выгравировал стилизованное имя/логотип на листе, используя рекомендуемые настройки. Как видите, получилось красиво и равномерно.

Металл, окрашенный металл

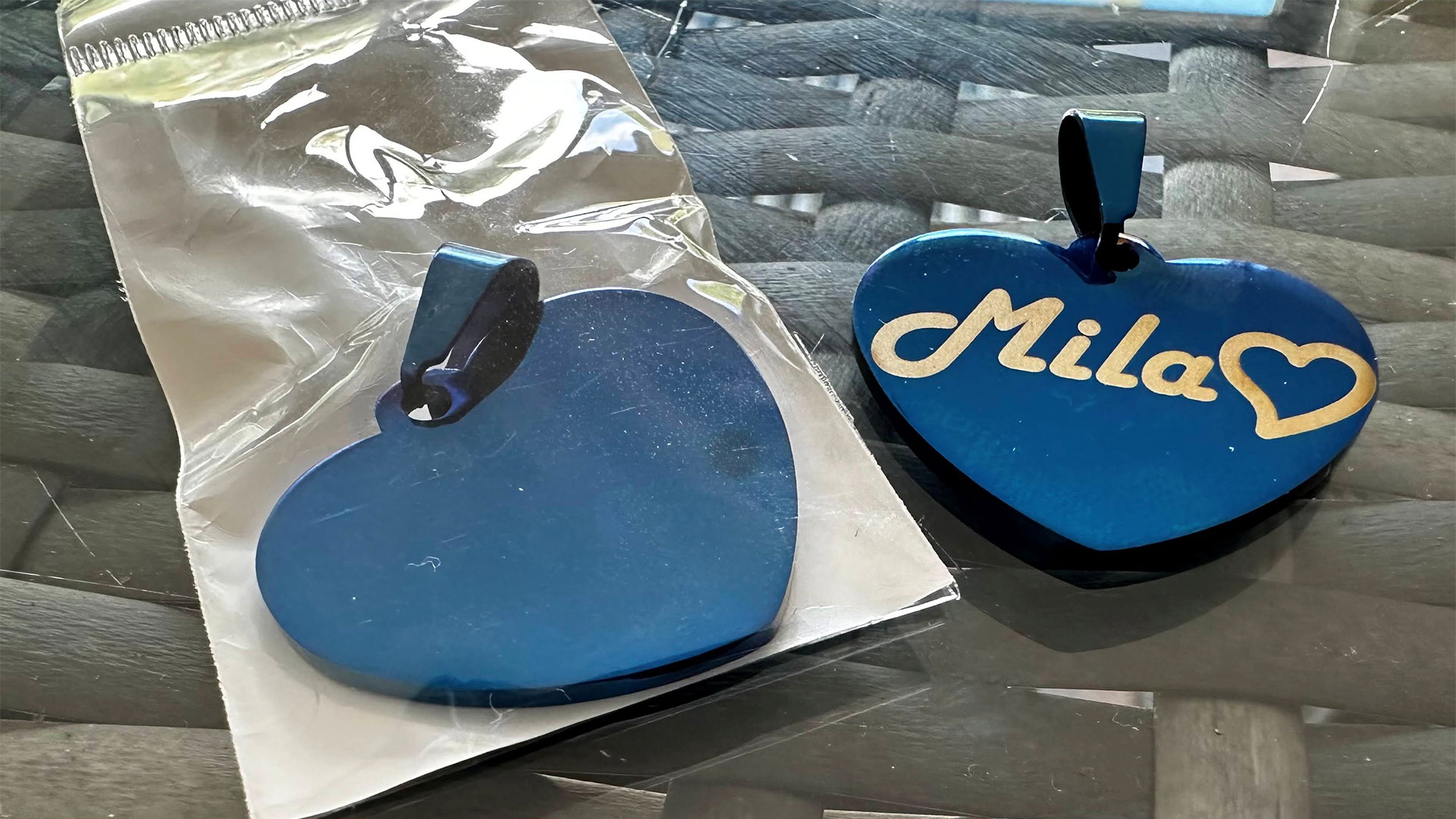

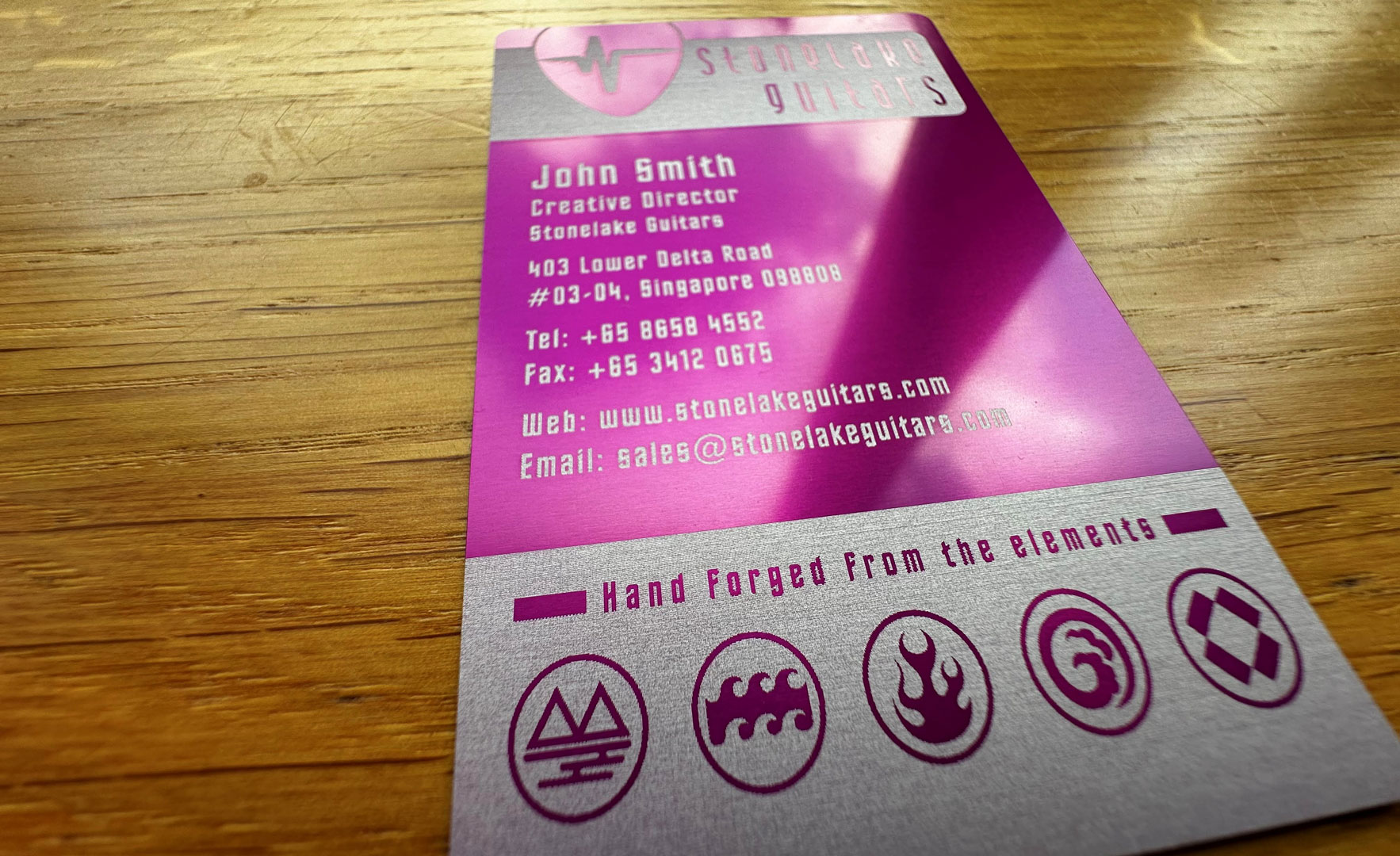

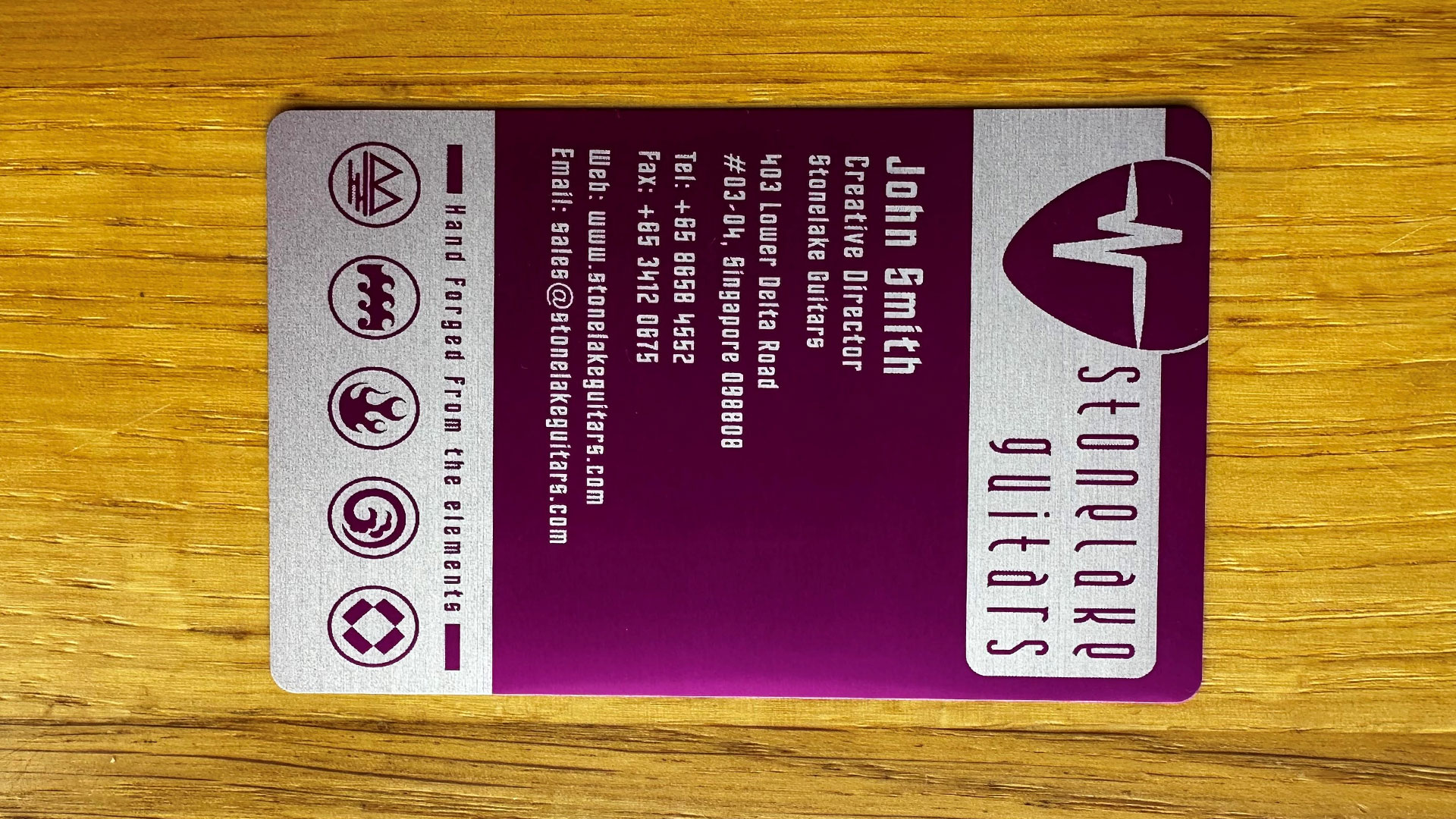

Я не пробовал гравировать или резать металл на своём предыдущем диодном лазере. Для этой модели я использовал окрашенные алюминиевые визитки, которые, как я видел, работали у других, и результаты были отличными. Готовые гравировки вживую показались мне ещё более впечатляющими.

1 из 6

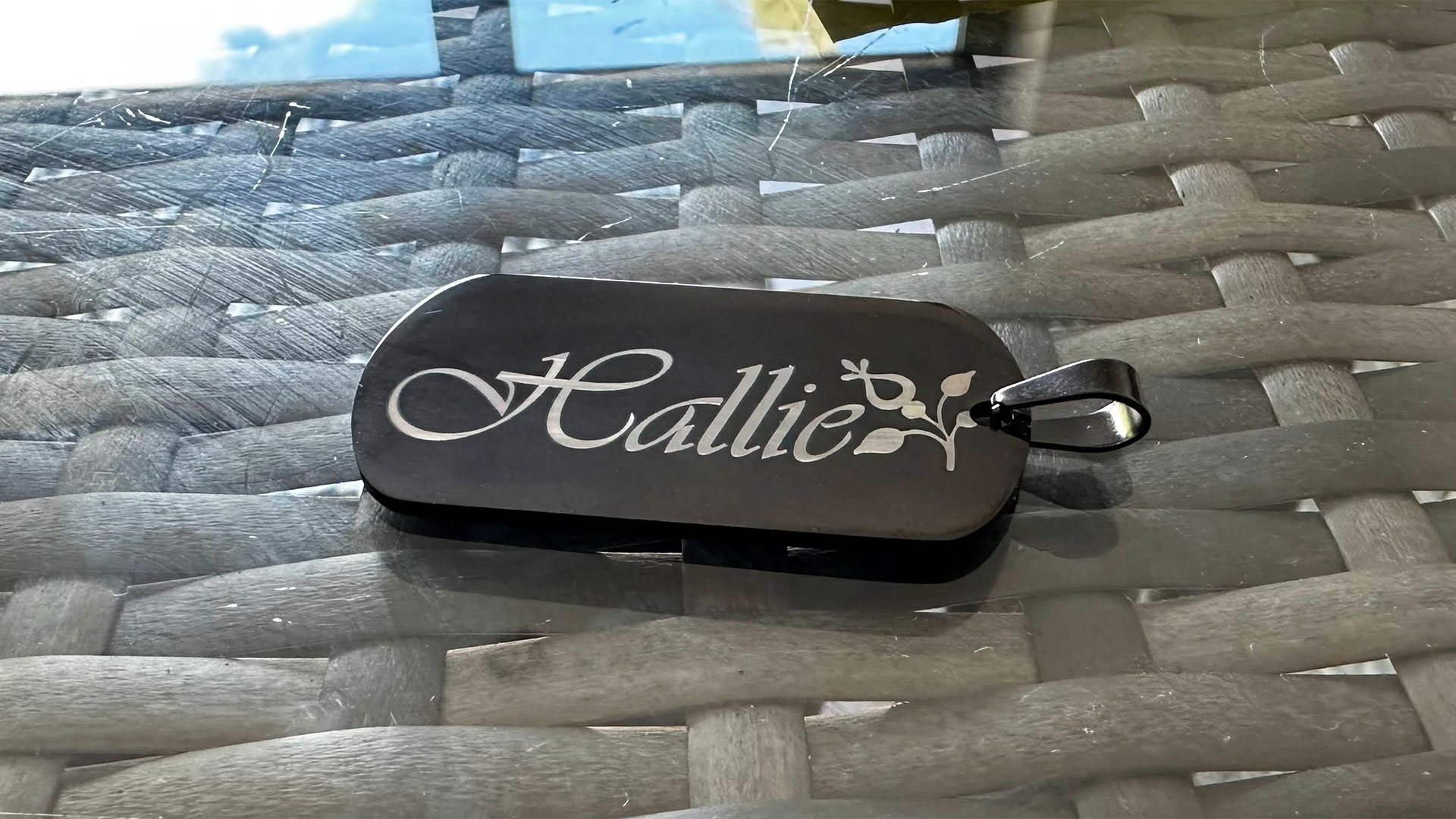

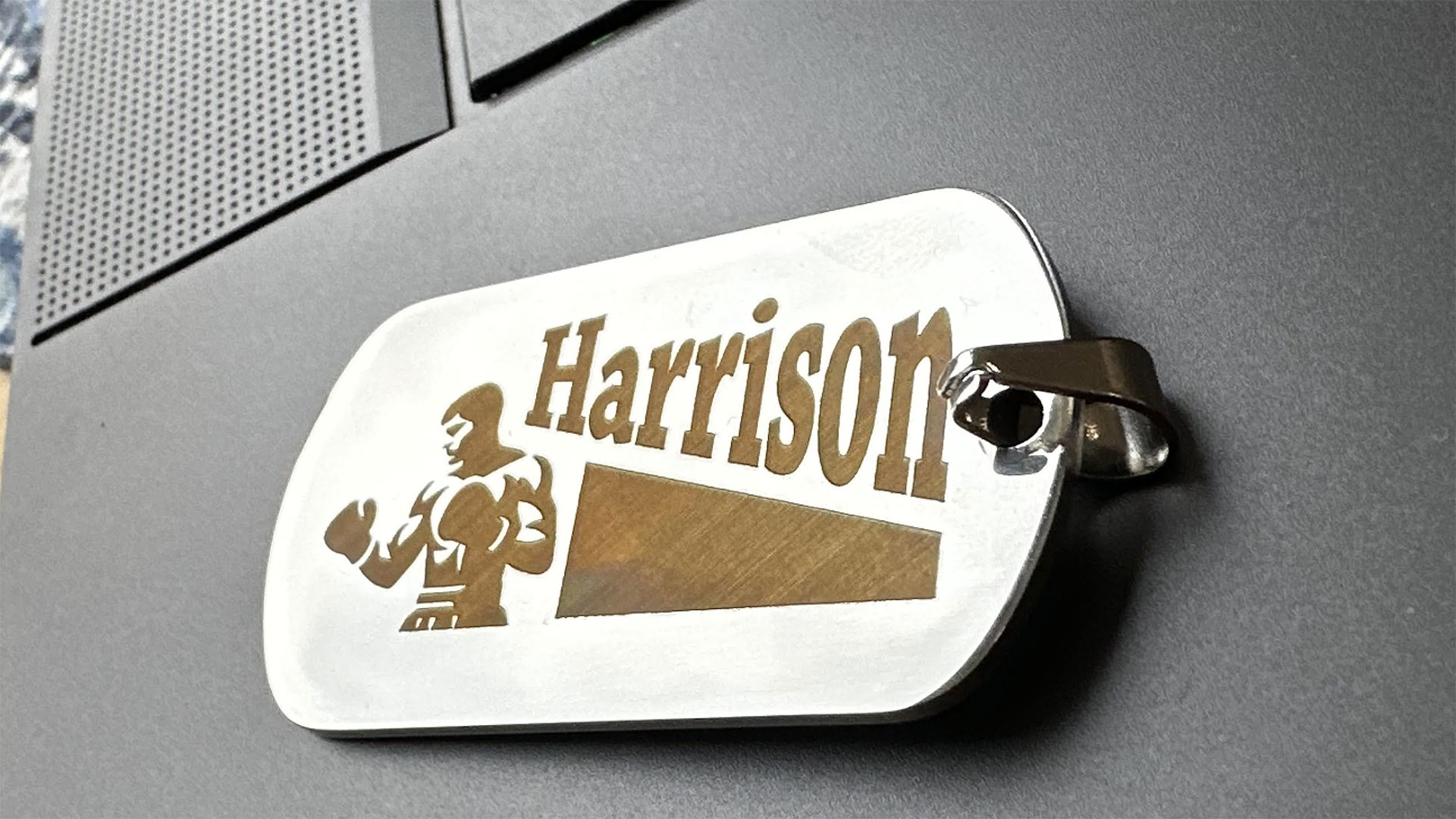

Omni X от ComMarker также отлично показал себя на металлических образцах с различными цветными и зеркальными покрытиями. Гравюры получились очень чёткими, и результаты можно было получить очень быстро.

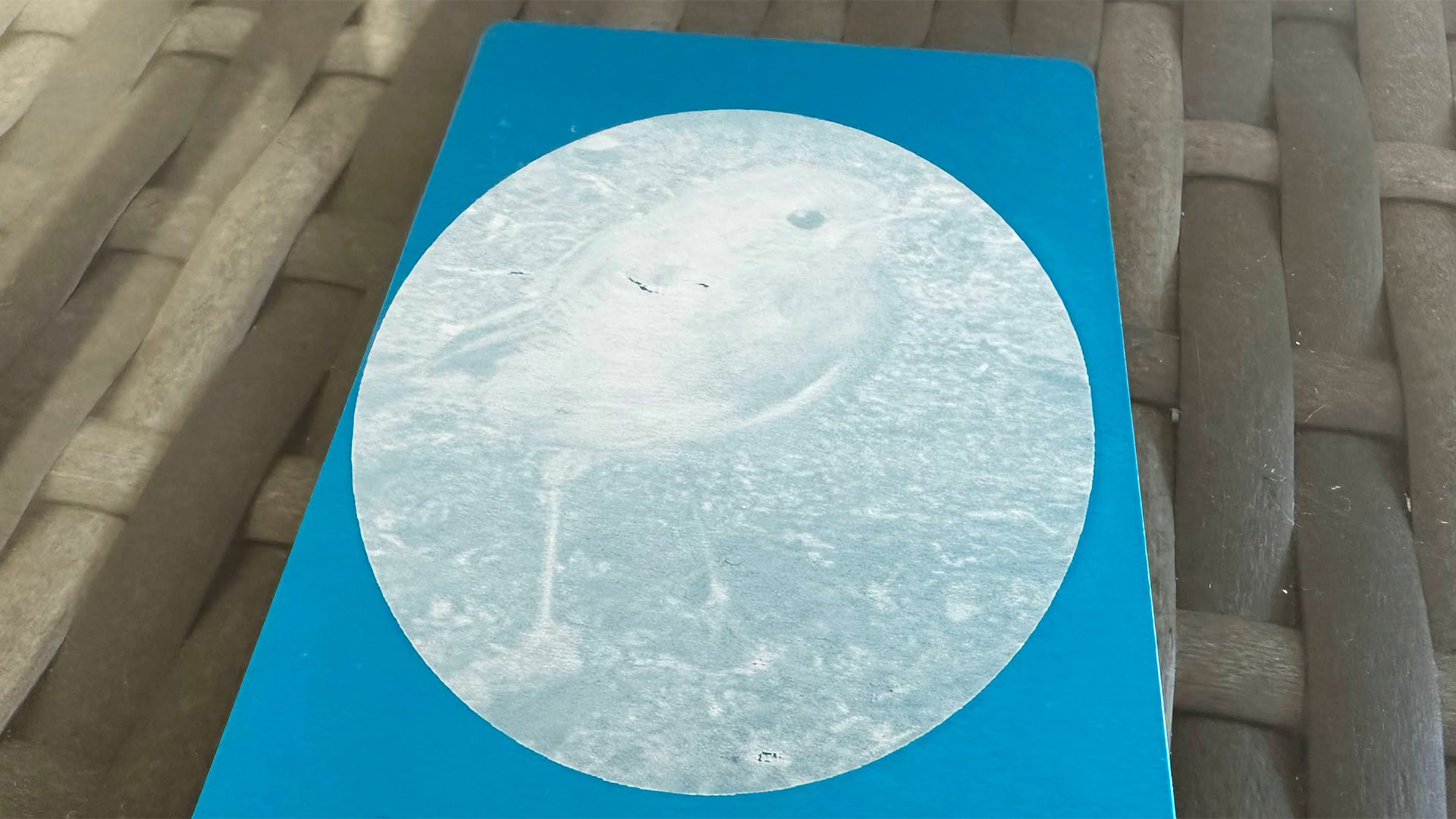

Мои тесты печати фотографий на металле прошли не так хорошо, как ожидалось. Возможно, мне нужно ещё немного изменить настройки или скорректировать используемые изображения для лучшего воспроизведения.

Колпачки клавиш для ПК-клавиатуры

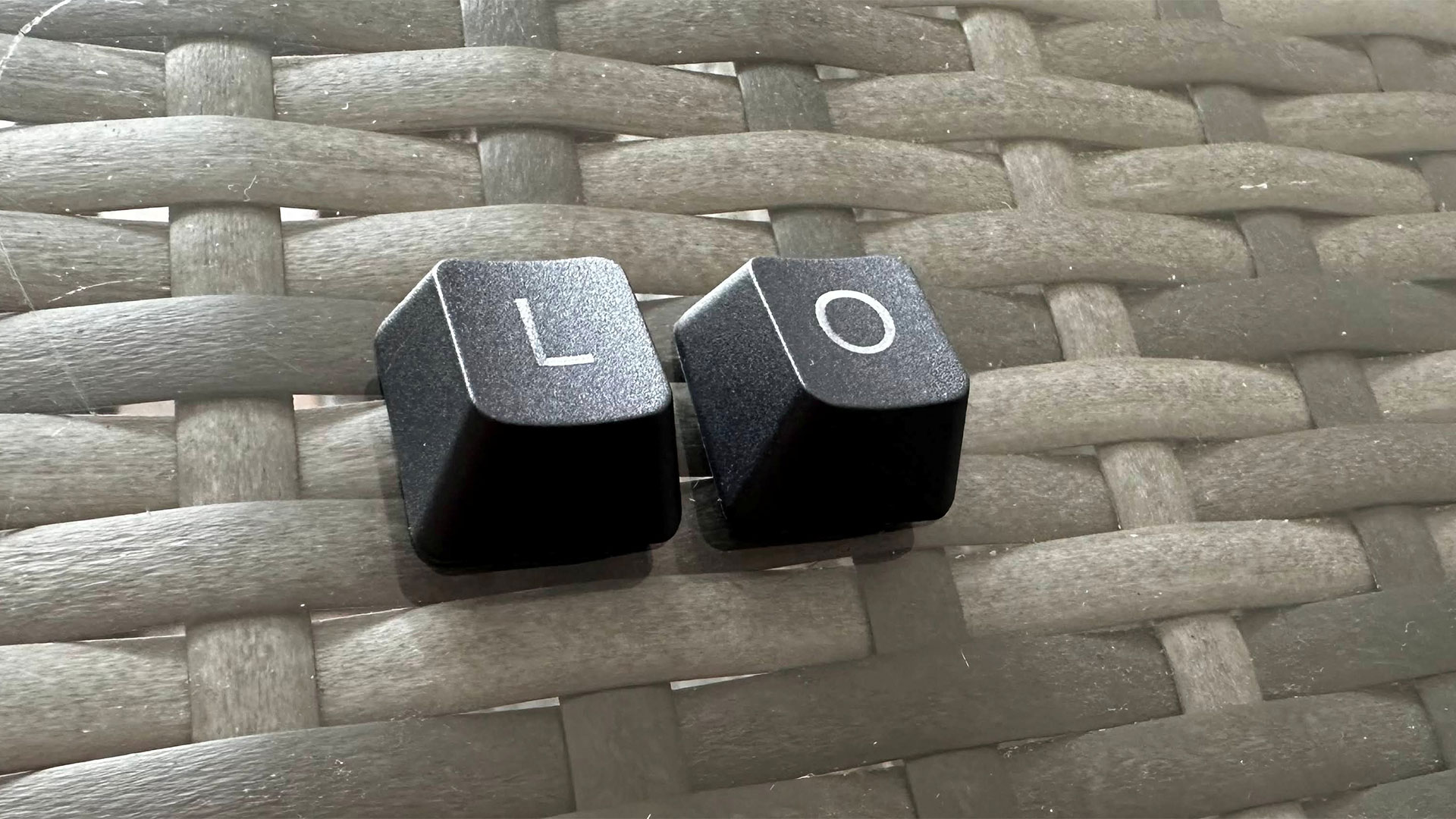

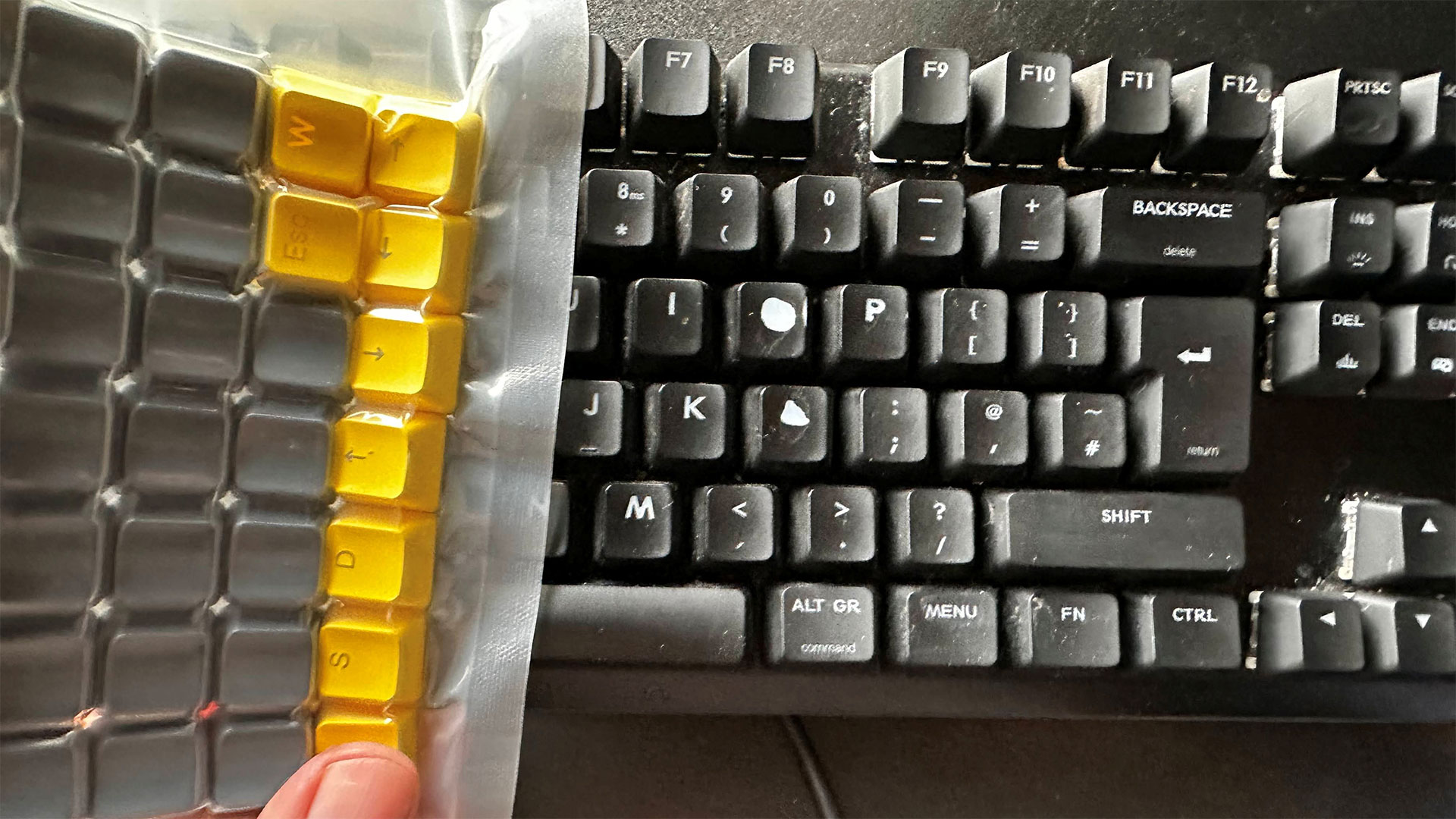

У меня старая механическая клавиатура, на которой колпачки клавиш (из АБС-пластика) начали изнашиваться. В комплекте с этим периферийным устройством поставлялись запасные пустые колпачки клавиш, а УФ-лазер, как говорят, хорошо гравирует различные виды пластика, не обугливая, не плавя и не прожигая. Казалось, что это хороший вариант для ремонта с помощью УФ-лазера.

Правильное расположение клавиш оказалось непростой задачей, учитывая вышеизложенные объяснения про UV-превью и лепестки (линейку). Однако, думаю, эти две замены клавиш «L» и «O» выглядят отлично. RGB-светодиоды должны светиться без проблем. Надеюсь, остальная чёрная поверхность прослужит достаточно долго.

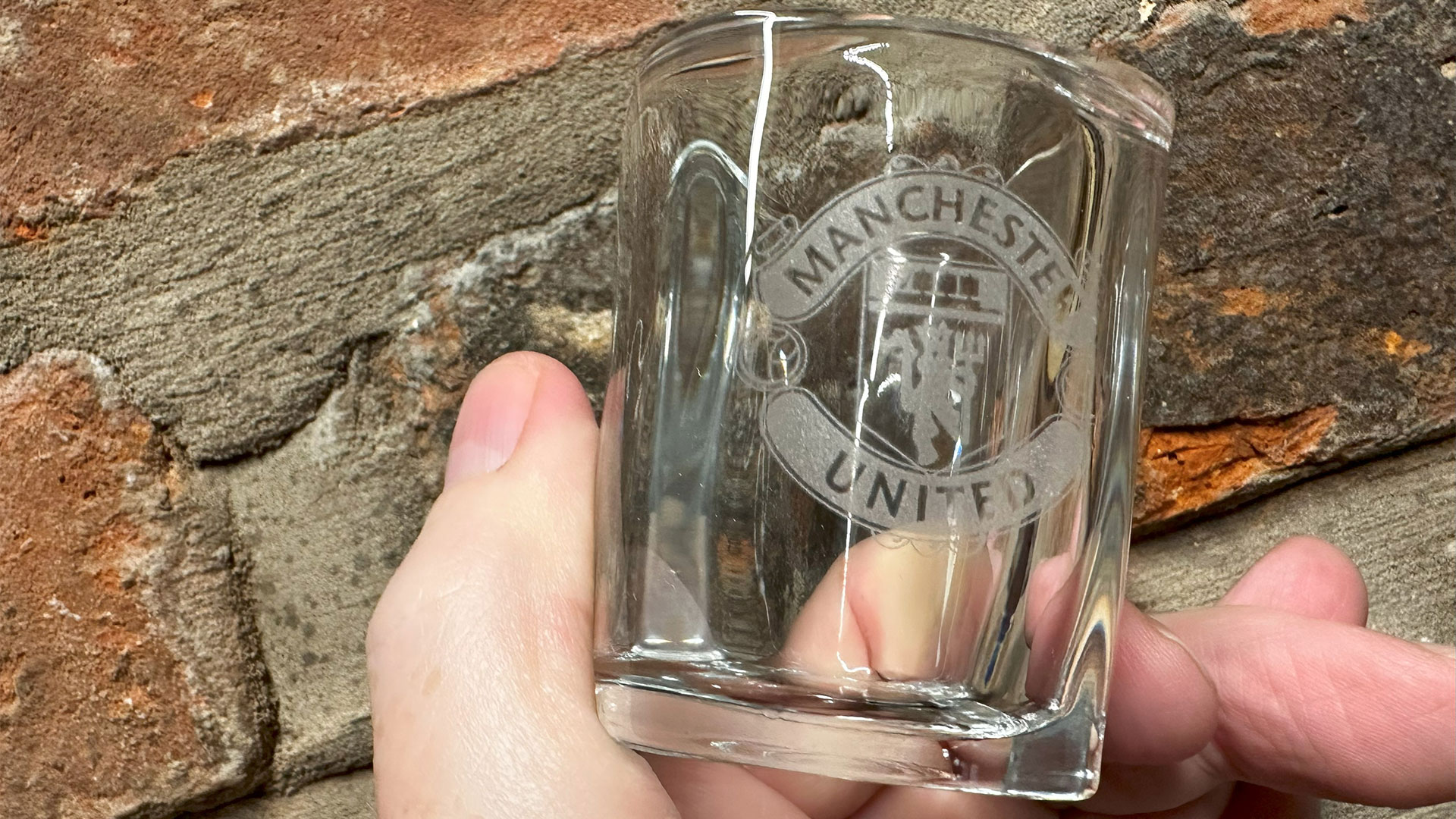

Стекло доставило мне некоторые проблемы

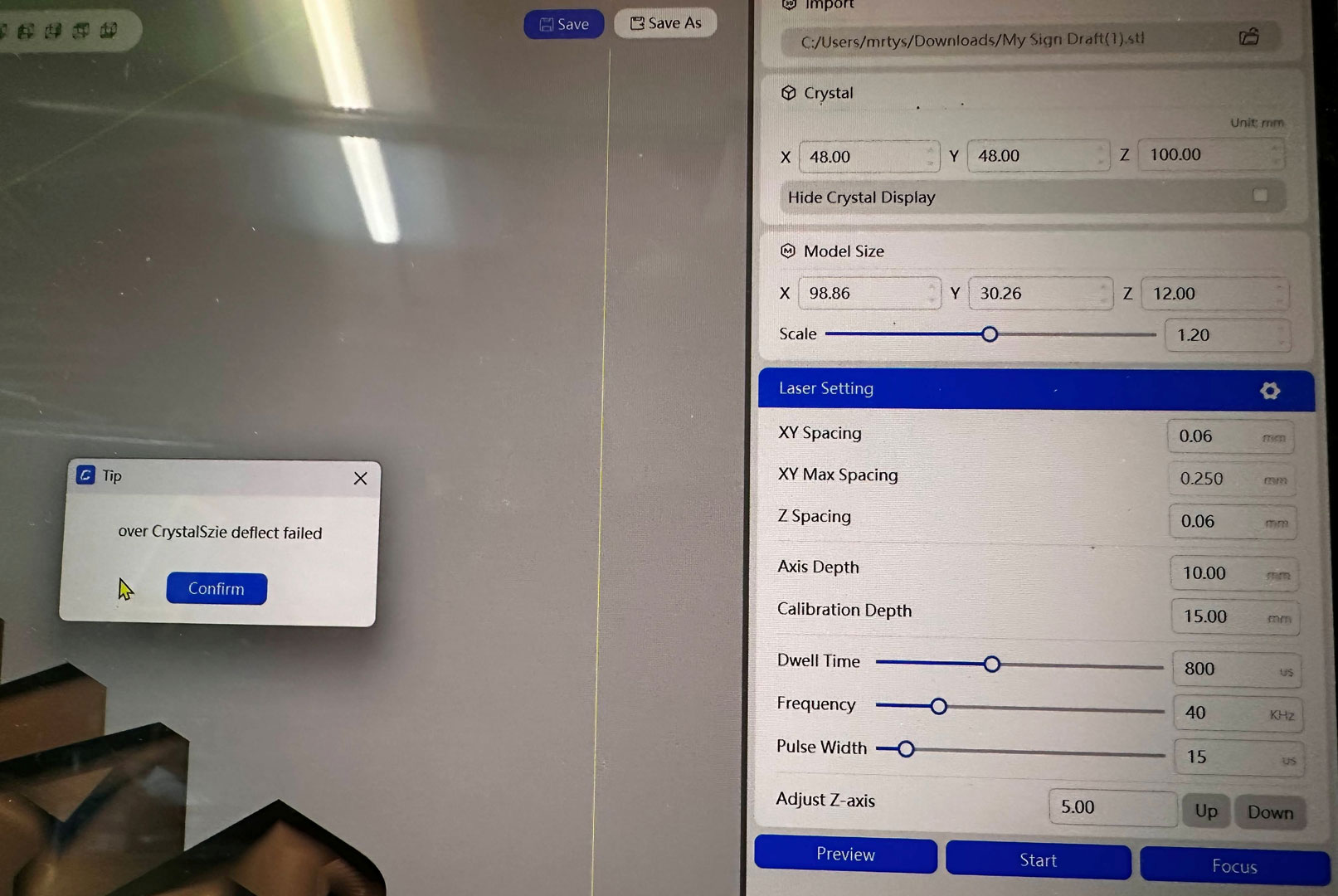

Компания ComMarker предоставила мне несколько прекрасных стеклянных блоков для пробной гравировки. Поскольку они выглядят такими «дорогими», я решил сначала попробовать один из 12 мини-стаканов для шотов.

После нескольких неудачных попыток я обратился в ComMarker, и они попросили меня вручную поднять лазерную головку на 2–3 мм выше точки фокусировки, определённой LiDAR. Несмотря на то, что рюмки по бокам логотипа слегка изгибаются, он остаётся довольно чётким, разборчивым и выглядит совсем неплохо.

Когда я попробовал один из стеклянных блоков, гравировка получилась просто великолепно с первой попытки. Ну, разве что размер изображения на первом снимке оказался слишком большим из-за одной из тех программных ошибок, о которых я упоминал ранее.

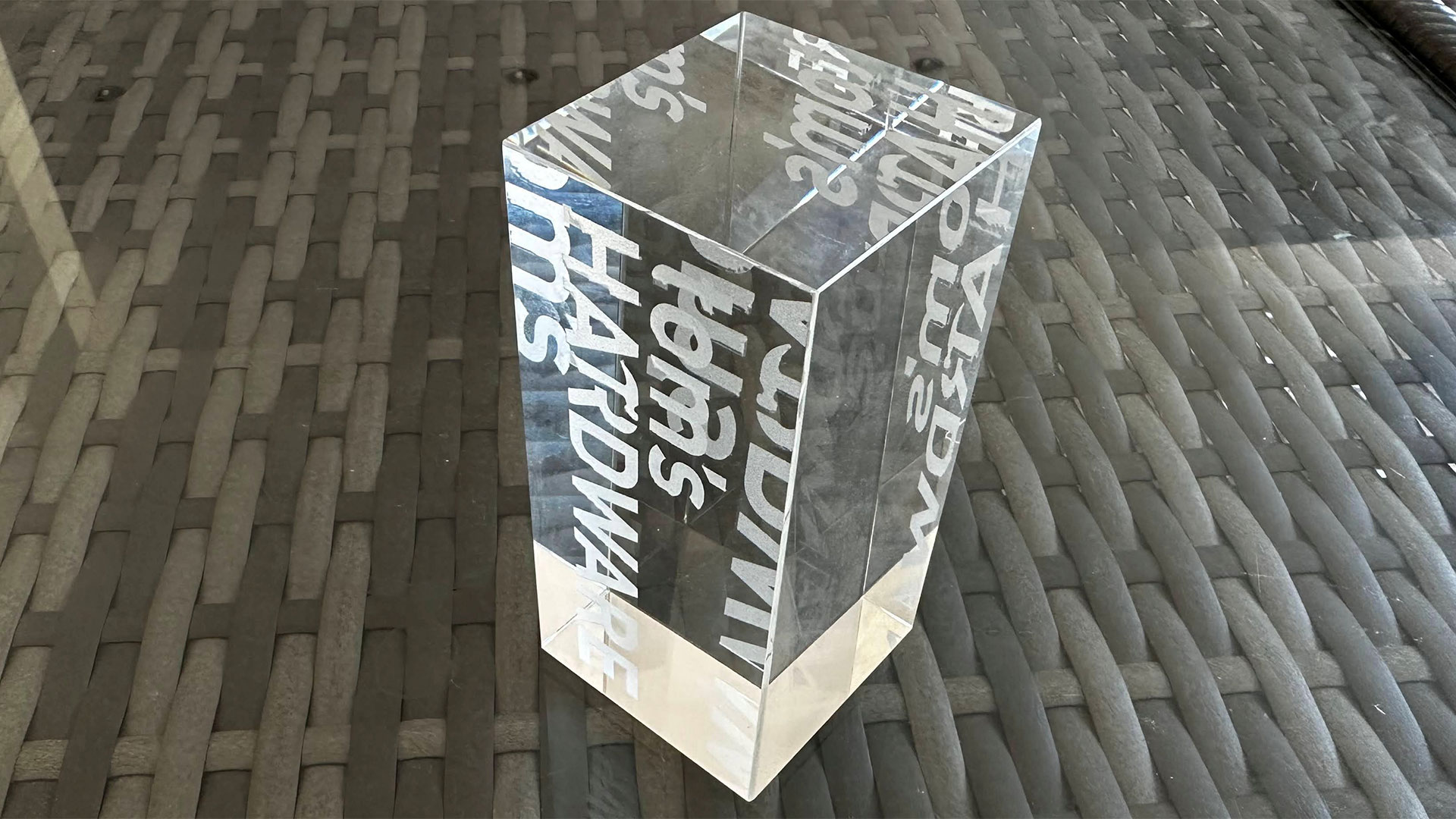

Логотип Tom’s Hardware выглядит на этом стекле отлично, даже если одна сторона увеличена, как будто это намеренная часть дизайна (на самом деле это не так). Однако при ближайшем рассмотрении, вероятно, стоит немного подправить настройки в надежде получить более чёткие и прямые края некоторых букв. Доступны различные расширенные настройки линий/штриховки.

У меня не было образцов прозрачного или цветного акрила для тестирования, но они должны легко поддаваться возможностям Omni X. Мне предоставили семь предустановок для разных типов акрила, а также настройки гравировки и резки.

Цены и конфигурации

Лично я считаю, что ультрафиолетовый лазер — это значительный шаг вперёд в скорости и мощности резки, а также открывает широкие возможности для обработки различных материалов. Однако такие машины стоят недешево. Нам сообщили, что Omni X будет продаваться от 4599 долларов, а комплекты с аксессуарами, такими как поворотные и слайдерные насадки, будут стоить до 5099 долларов. И это цены для «ранних пташек».

Однако если у вас есть рабочий процесс или планируемый рабочий процесс, который выиграет от показанных здесь мощности, скорости и точности, то эти затраты могут окупиться.

• Базовый комплект Omni X: ранняя покупка — ≈360 тыс. руб. ($4599) / обычная покупка — ≈415 тыс. руб. ($5299).
• Комплект Omni X Rotary (с роликом R5): ≈380 тыс. руб. ($4859) для раннего заказа / ≈445 тыс. руб. ($5683) для обычного.
• Комплект Omni X Slider: ранняя покупка — ≈399 тыс. руб. ($5099) / обычная покупка — ≈473 тыс. руб. ($6044).
• Комплект Omni X Ultimate (слайдер + ролик R5 + вытяжка дыма 100 Вт): ранняя покупка ≈445 тыс. руб. ($5689) / обычная покупка ≈544 тыс. руб. ($6947).

Итог

ComMarker Omni X предлагает ряд значимых улучшений по сравнению с прошлогодней, хорошо зарекомендовавшей себя моделью Omni 1. Защитный козырёк радует глаз, как и пылеизоляция на 99,72%, обеспечиваемая корпусом с подключённым шлангом для удаления пыли. Ещё одним новшеством является совместимость с удлинителем слайдера, а также с существующим роликовым/вращательным элементом, подходящим для Omni 1 и X.

Среди основных преимуществ — ультрафиолетовая технология, лежащая в основе этого лазера, с «холодным прожигом» и сверхточным лазерным лучом с точностью 0,0019 мм. Для таких гальванических лазеров характерна высокая скорость перемещения: лазерная точка может двигаться со скоростью 15 000 мм/с.

Размышляя о недостатках, можно пожаловаться на размер и вес этого устройства, которые кажутся слишком большими, учитывая его квадратную рабочую область размером 150 мм (без удлинителя). Я бы также повторил свои жалобы на проблемы с программным обеспечением (особенно на ранних стадиях).

Тем не менее, Omni X — это мощный инструмент для тех, кто ищет профессиональное качество и возможность работы с материалами, которые другие лазеры просто не могут обработать.
