Стоит ли покупать Gigabyte B650E? Обзор

B650E Aorus Master — флагманская плата из линейки B650 от Gigabyte. Она стоит примерно на 15 тыс. рублей дешевле, чем X670E Aorus Master, которую мы рассматривали ранее. При этом она хорошо оснащена: несколько разъемов PCIe 5.0 M.2, 13 портов USB (включая Type-C со скоростью 20 Гбит/с), аудио решение флагманского класса последнего поколения, улучшенная система питания и внешний вид, который выглядит более премиальным, чем его цена. Несмотря на отсутствие портов 40 Гбит/с (эта функция есть лишь на некоторых платах B650), если вам не нужна эта функция, выбор материнской платы на базе B650 позволит вам значительно сэкономить по сравнению с моделями X670E.

Компания Gigabyte сделала ставку на чипсет B650, выпустив в общей сложности 13 материнских плат (по сравнению с пятью моделями на X670) разного размера и по разным ценам. Вы найдёте все привычные линейки Aorus (Master, Elite, Ultra и Pro), а также B650 Aero G для творческих людей. Есть также несколько плат без маркировки Aorus, а именно Gaming X и DS3H. Благодаря большому количеству моделей в линейке каждый найдет что-то для себя, в том числе модели MicroATX и Mini-ITX. Цены варьируются от 16 тыс. рублей (B650M DS3H) до 35 тыс. рублей за Aorus Master.

Что касается характеристик, B650 Aorus Master обладает теми же высокоуровневыми характеристиками, что и его собрат X670E, включая 8-слойную печатную плату, МОП-транзисторы SPS 105A, полностью усиленные слоты, M.2 и PCIe EZ-защелки и многое другое. Фактически, B650 Master также использует такую же мощную систему подачи питания (16-фазные МОП-транзисторы SPS 105A). Если вам недостаточно 13 портов USB на задней панели ввода-вывода (включая порт Type-C со скоростью передачи данных 20 Гбит/с), возможно, вам стоит пересмотреть свои периферийные устройства, поскольку вы вряд ли найдёте материнскую плату с большим количеством портов. Несмотря на то, что в аудиосистеме используется кодек последнего поколения (Realtek ALC1220-VB), это флагманская модель, и материнская плата оснащена встроенным ЦАП. По производительности и игровым возможностям B650 Aorus Master не уступает платам X670E и другим аналогичным платам, так что она охватывает все аспекты.

Нам придётся дождаться результатов тестирования, чтобы узнать, войдёт ли эта плата в наш список лучших материнских плат, но уже по одним только характеристикам она является одним из лучших вариантов для платформы AM5 по цене около 35 тыс. рублей. Прежде чем мы углубимся в детали, вот полный список технических характеристик B650E Aorus Master от Gigabyte.

Характеристики: материнская плата Gigabyte B650E Aorus Master

Внутри коробки Gigabyte B650E Aorus Master

В комплект Aorus Master входит множество аксессуаров, которые помогут вам начать работу без необходимости снова идти в магазин. В комплект входят обычные кабели SATA, удлинители RGB и антенна Wi-Fi. Кроме того, в комплект входят датчики температуры, с помощью которых можно отслеживать температуру в корпусе и регулировать скорость вращения вентиляторов. В нашем образце не было диска или USB-накопителя с драйверами. Если в вашем розничном комплекте Aorus Master нет драйверов, вы все равно можете скачать их с сайта. Ниже приведён полный список входящих в комплект аксессуаров:

• Антенна Wi-Fi
• (2) Кабели SATA
• Удлинительные кабели RGB
• (2) Датчики температуры
• Динамик
• G-образный соединитель
• Полоски на липучке
• Стикеры
• Руководство пользователя

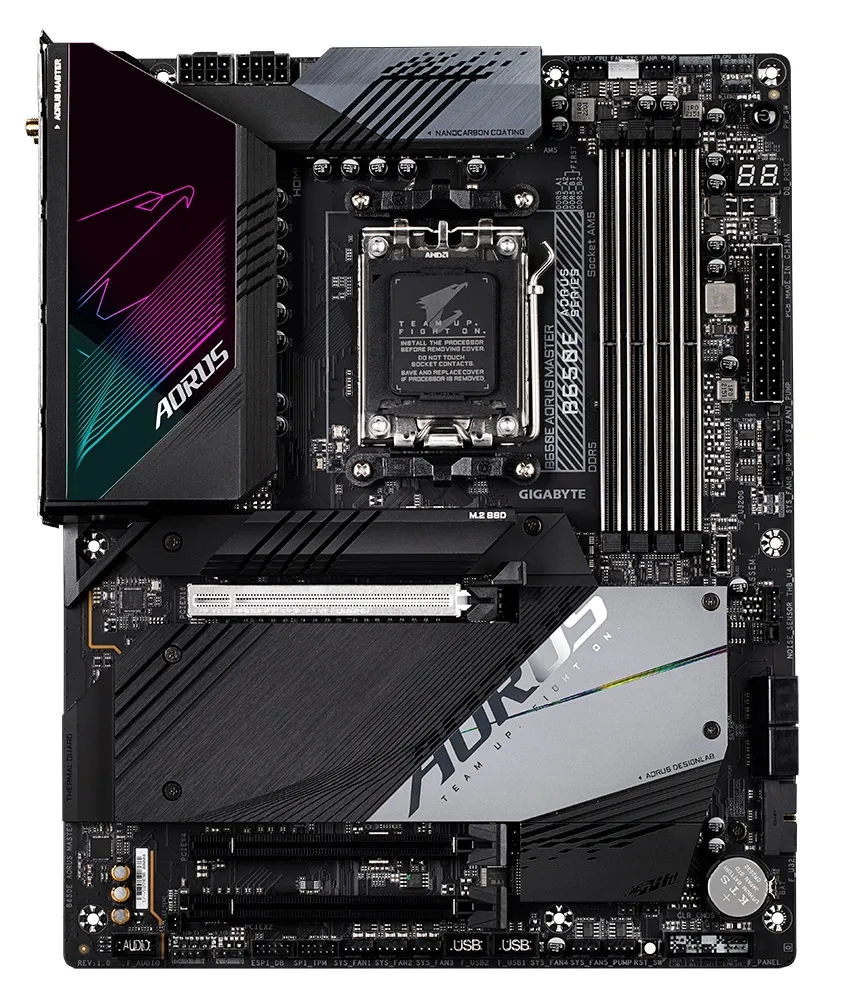

Дизайн материнской платы Gigabyte B650E Aorus Master

1 из 3

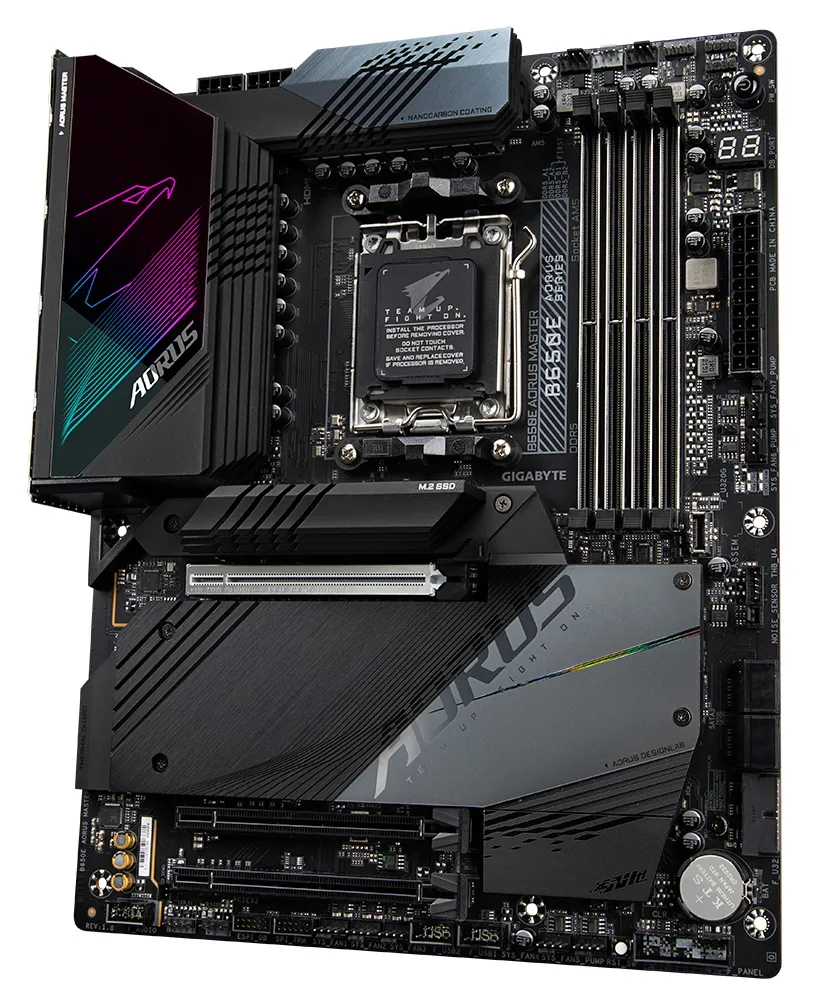

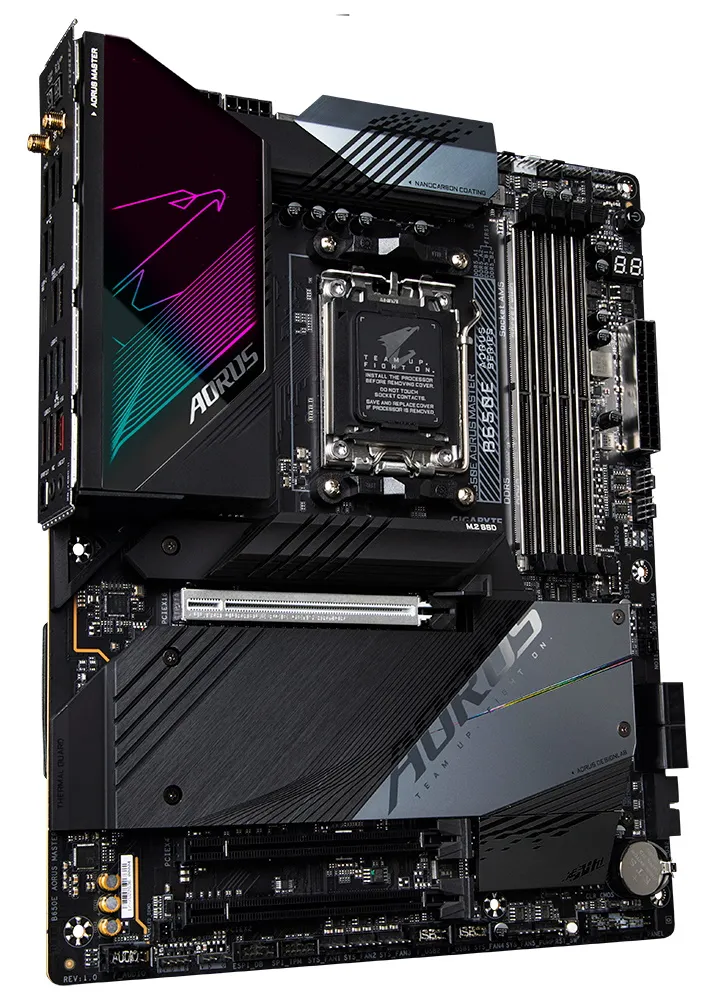

Материнская плата B650E Aorus Master имеет 8-слойную печатную плату матового черного цвета с белыми маркировками на микросхемах и других элементах. Радиаторы VRM большие, массивные и имеют матовую алюминиевую поверхность, как и все остальные радиаторы. Над блоком VRM находится единственная RGB-подсветка с логотипом Aorus Falcon, подсвечиваемым снизу. Радиатор чипсета контрастирует с черным цветом своей серой поверхностью и дополнительным логотипом сверху.

В целом мне нравится внешний вид. B650E Aorus Master выглядит премиально, большая часть печатной платы скрыта под радиаторами и кожухами. RGB-подсветка выполнена со вкусом, но если вы хотите добавить больше RGB-элементов в свой корпус, вам придётся использовать встроенные разъёмы.

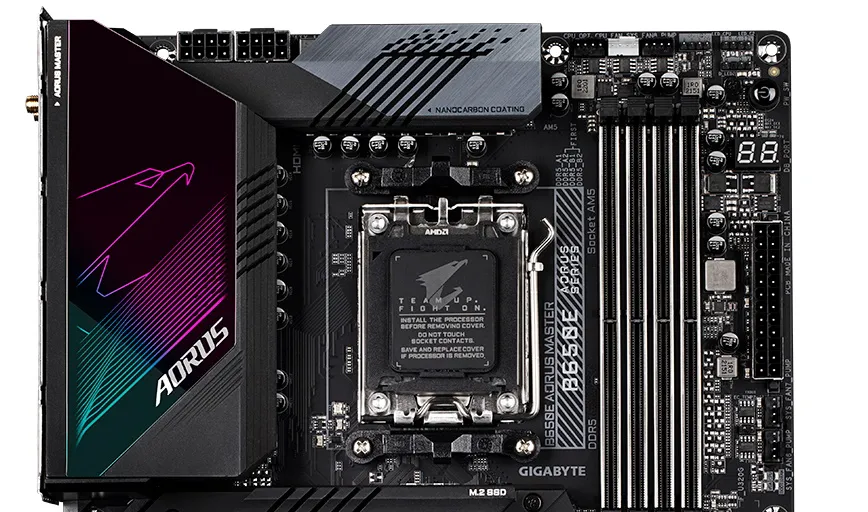

Если присмотреться к верхней части платы, то можно лучше рассмотреть массивные радиаторы VRM. В отличие от X670E (или Z790) Aorus Master, в B650E используется цельный кусок металла с вырезами вместо конфигурации Fins-Array III. Благодаря скошенным вырезам площадь поверхности достаточна для того, чтобы VRM работали в пределах своих технических характеристик.

Над радиаторами VRM расположены два усиленных 8-контактных разъёма EPS (один из них обязателен) для питания процессора. Сразу за разъёмом справа находятся четыре усиленных слота DRAM с механизмами фиксации с обеих сторон. Плата поддерживает до 128 ГБ оперативной памяти со скоростью до DDR5-6666 (OC). Как всегда, достижение этих скоростей может зависеть от ваших настроек, но на нашей плате и процессоре 7950X модули DDR5-6000 работали с минимальными настройками.

Далее мы видим несколько разъёмов для вентиляторов и RGB-подсветки, расположенных прямо над слотами DRAM. Три 4-контактных разъёма для вентиляторов в этой области (все разъёмы) поддерживают вентиляторы с ШИМ-управлением и вентиляторы с DC-управлением (через BIOS или программное обеспечение). Каждый разъём выдаёт до 2 А/24 Вт, так что мощности достаточно. Справа расположены три (из пяти) разъёма для RGB-подсветки: два 4-контактных разъёма для RGB-подсветки и 3-контактный разъём для ARGB-подсветки.

Двигаясь вниз по правому краю платы, мы натыкаемся на выключатель питания, двухсимвольный дисплей для отладки и 24-контактный разъем ATX для питания платы. Чуть ниже расположены два 4-контактных разъема для вентиляторов (Sys Fan), область для отладки с четырьмя светодиодами и, наконец, порт USB 3.2 Gen 2×2 (20 Гбит/с) Type-C на передней панели.

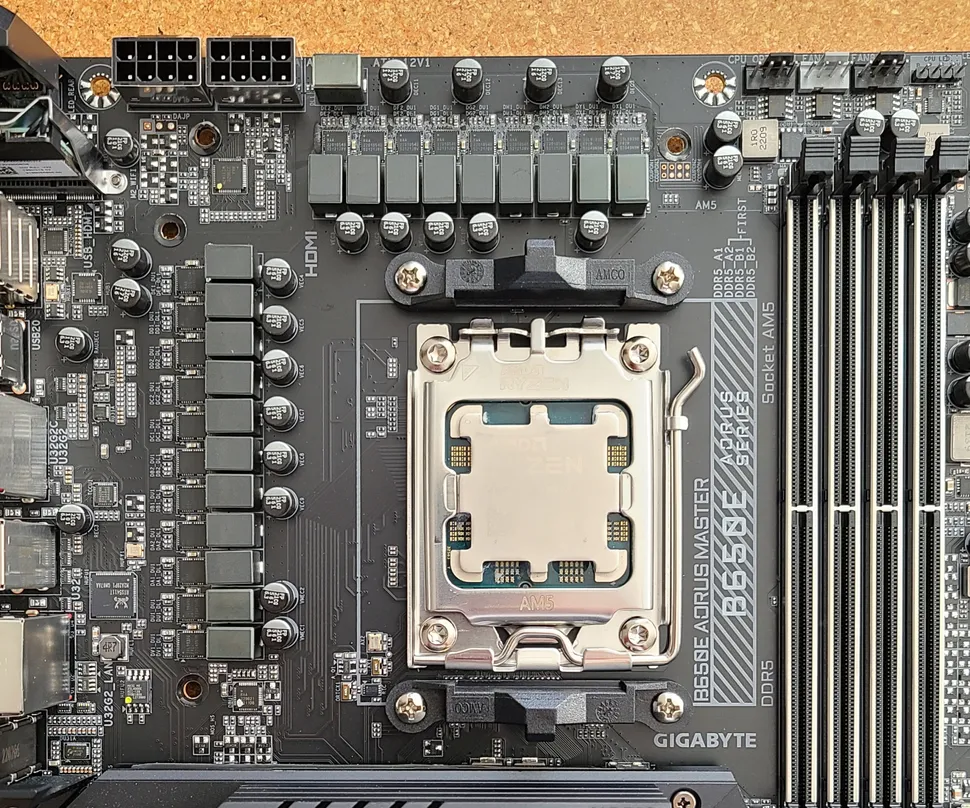

Мощность блока питания B650E Aorus Master впечатляет — фактически она такая же, как у более дорогого X670E Aorus Master. 8-контактные разъёмы EPS передают питание через ШИМ-контроллер Renesas RAA229620 на 16 полевых МОП-транзисторов Renesas RAA22010540 SPS, предназначенных для Vcore. 1680 А, доступных процессору, достаточно, чтобы разогнать наш флагманский процессор Ryzen 9 7950X до предела. Вы столкнётесь с проблемой охлаждения гораздо раньше, чем с проблемой VRM в Aorus Master.

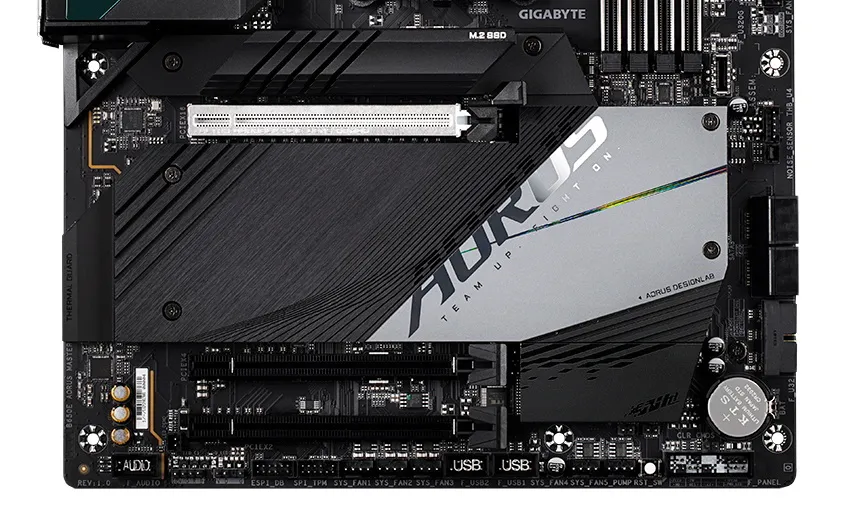

Если двигаться слева направо по нижней половине платы, то первое, что вы увидите, — это аудиоразъём. Во всей красе представлен кодек Realtek ALC1220-VB, а также три аудиоконденсатора. На фото не показан ЦАП ESS ES8118 для аудиовыхода на передней панели. Хотя кодек относится к последнему поколению, он является флагманом этого поколения, поэтому большинству пользователей его возможностей более чем достаточно.

В центре платы расположены три полноразмерных слота PCIe, а также четыре слота M.2, скрытых под радиаторами. Верхний полноразмерный слот подключается через центральный процессор и поддерживает PCIe 5.0 x16. Два нижних слота подключаются через чипсет, при этом первый слот поддерживает PCIe 4.0 x4, а нижний — PCIe 4.0 x2. Когда слоты M2B/M2C_CPU заняты, слот PCIe 5.0 x16 работает в режиме x8. Для тех, кто беспокоится о производительности графики, любые потери будут незначительными, поскольку пропускная способность 5.0 x8 фактически такая же, как у 4.0 x16.

Если вам нужны невероятно быстрые накопители, то B650E Aorus Master — это то, что вам нужно. Здесь есть четыре разъема M.2, каждый из которых поддерживает модули PCIe 5.0 x4 (128 Гбит/с) и использует защелки EZ для фиксации накопителей. Все четыре разъема подключаются через центральный процессор и поддерживают устройства длиной до 110 мм. Вы не найдете много плат с четырьмя разъемами PCIe 5.0, особенно в этой ценовой категории. Плата поддерживает режимы RAID0/1/10 для тех, кому нужна более высокая скорость или избыточность.

Если двигаться дальше вправо, то над радиатором чипсета и вдоль правого края расположены вертикальный разъем для дополнительной платы емкостью в гигабайт, четыре порта SATA (также поддерживающие режимы RAID0/1/10) и разъем USB 3.2 Gen 1 (5 Гбит/с) на передней панели. В нижней части платы расположено еще несколько открытых разъемов. Здесь вы найдете типичные разъемы, в том числе дополнительные порты USB, разъемы для RGB-подсветки и 4-контактные разъемы для вентиляторов. Ниже приведен полный список, слева направо:

• Аудио на передней панели
• 4-контактный разъём RGB
• 3-контактный разъём ARGB
• Заголовок SPI TPM
• (3) 4-контактные разъёмы для системных вентиляторов
• (2) Разъемы USB 2.0
• (2) 4-контактные разъёмы для системных вентиляторов
• Передняя Панель
• Прозрачная КМОП-перемычка

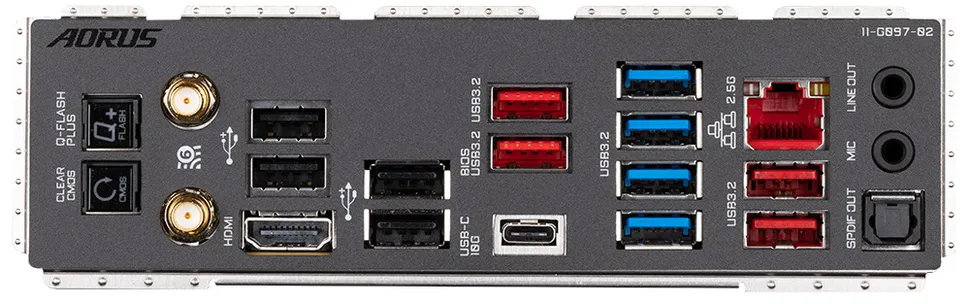

Задняя панель ввода-вывода на B650E Aorus Master поставляется предустановленной и крепится к материнской плате так же, как и у её старшего брата. Она имеет чёрный фон, а порты обозначены белым цветом, что облегчает их идентификацию. Слева расположены кнопка Q_Flash+, разъёмы для подключения антенн AMD Wi-Fi 6E и видеопорт HDMI. Всего на задней панели ввода-вывода имеется 13 портов USB. Один порт USB Type-C (10 Гбит/с) расположен снизу, а вокруг него находятся четыре порта USB 3.2 Gen 2 (10 Гбит/с) и четыре порта USB 3.2 Gen 1 (5 Гбит/с), а также четыре порта USB 2.0. Я бы удивился, если бы пользователи смогли заполнить их все. Вы также найдёте порт 2,5 GbE, аудиоразъём с линейным выходом, 3,5-мм разъёмы для микрофона и цифровой разъём SPDIF.

Прошивка

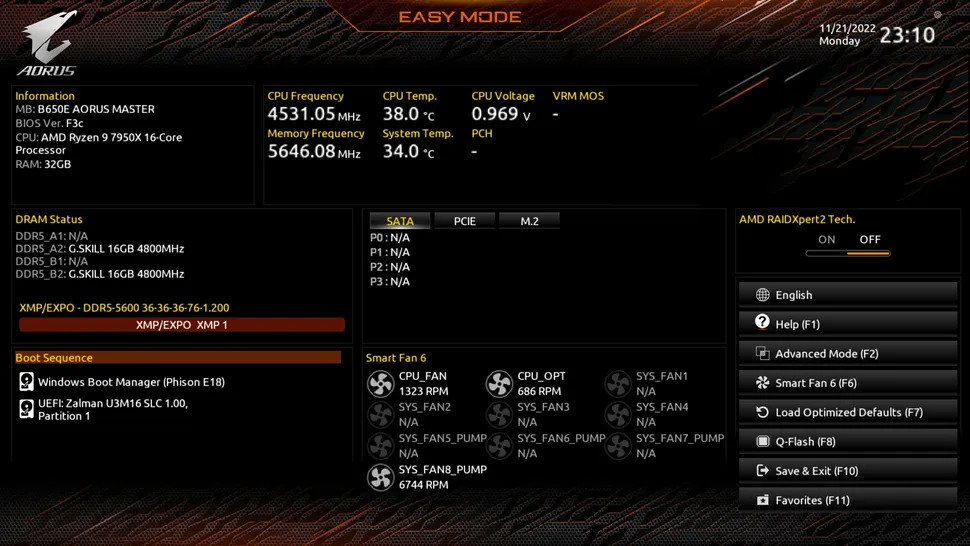

BIOS материнской платы Gigabyte B650E Aorus Master имеет то же форматирование и чёрно-оранжевую тему, которой славится Aorus. Наиболее существенные различия заключаются в опциях, доступных для новых процессоров Zen 4. Кроме того, чёрно-бело-оранжево-жёлтая цветовая гамма обеспечивает хороший контраст и удобство чтения. Как и большинство BIOS, Aorus Master имеет информационный режим Easy Mode и расширенный режим с заголовками в верхней части. Навигация в BIOS проста, так как многие часто используемые параметры (в том числе для разгона) обычно находятся на той же странице или уровнем ниже. Больше всего в BIOS меня раздражает то, что переход на страницу вниз работает не во всех разделах, и приходится вводить некоторые значения вручную или нажимать на стрелку вниз, чтобы прокрутить страницу и выбрать значение. Если не считать этого незначительного неудобства, BIOS вполне хорош.

Программное обеспечение

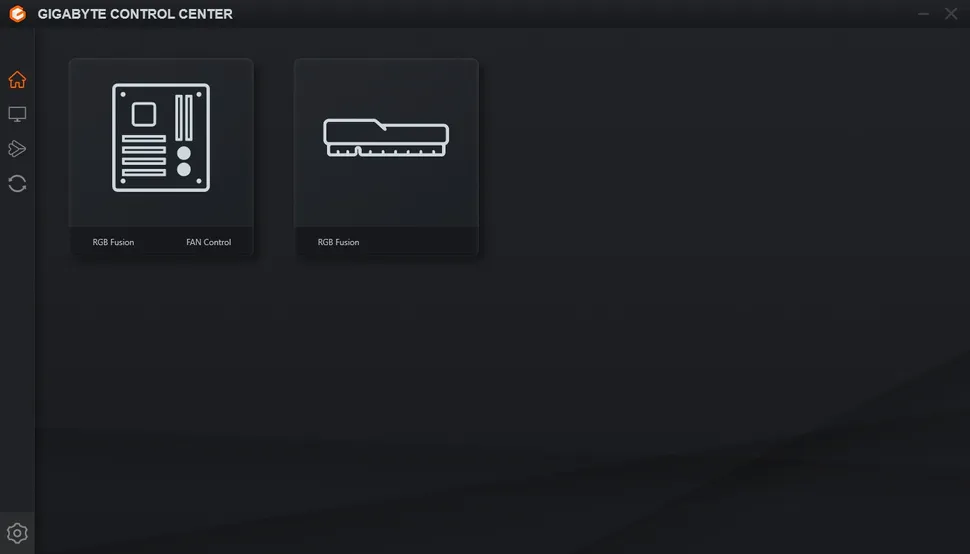

Что касается программного обеспечения, то основным инструментом Gigabyte для B650/X670 является Gigabyte Control Center. GCC — это универсальное приложение для управления многими функциями материнской платы, включая управление RGB-подсветкой (RGB Fusion), вентиляторами и производительностью/разгоном. Вы также можете обновлять и устанавливать драйверы прямо из приложения. Оно не такое многофункциональное, как App Center и некоторые его приложения, но я сомневаюсь, что многим его будет не хватать.

Тестовая система / Продукты Для Сравнения

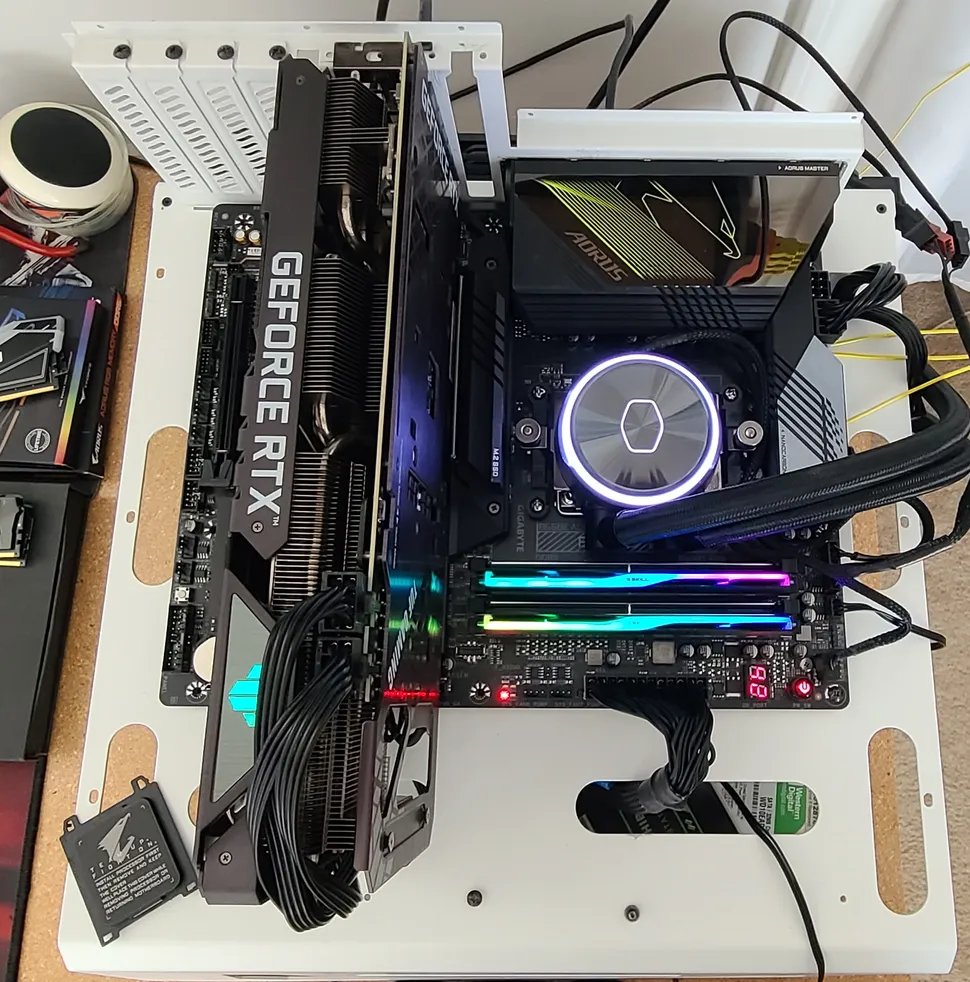

Мы обновили нашу тестовую систему до 64-разрядной ОС Windows 11 со всеми установленными обновлениями. Мы оставили ту же видеокарту Asus TUF RTX 3070, что и на наших предыдущих тестовых платформах, но обновили драйвер. Кроме того, мы обновили F1 22 в нашем наборе игр и оставили Far Cry 6. Мы используем последнюю общедоступную версию BIOS материнской платы, если не указано иное. Мы использовали следующее оборудование:

Компоненты тестовой системы

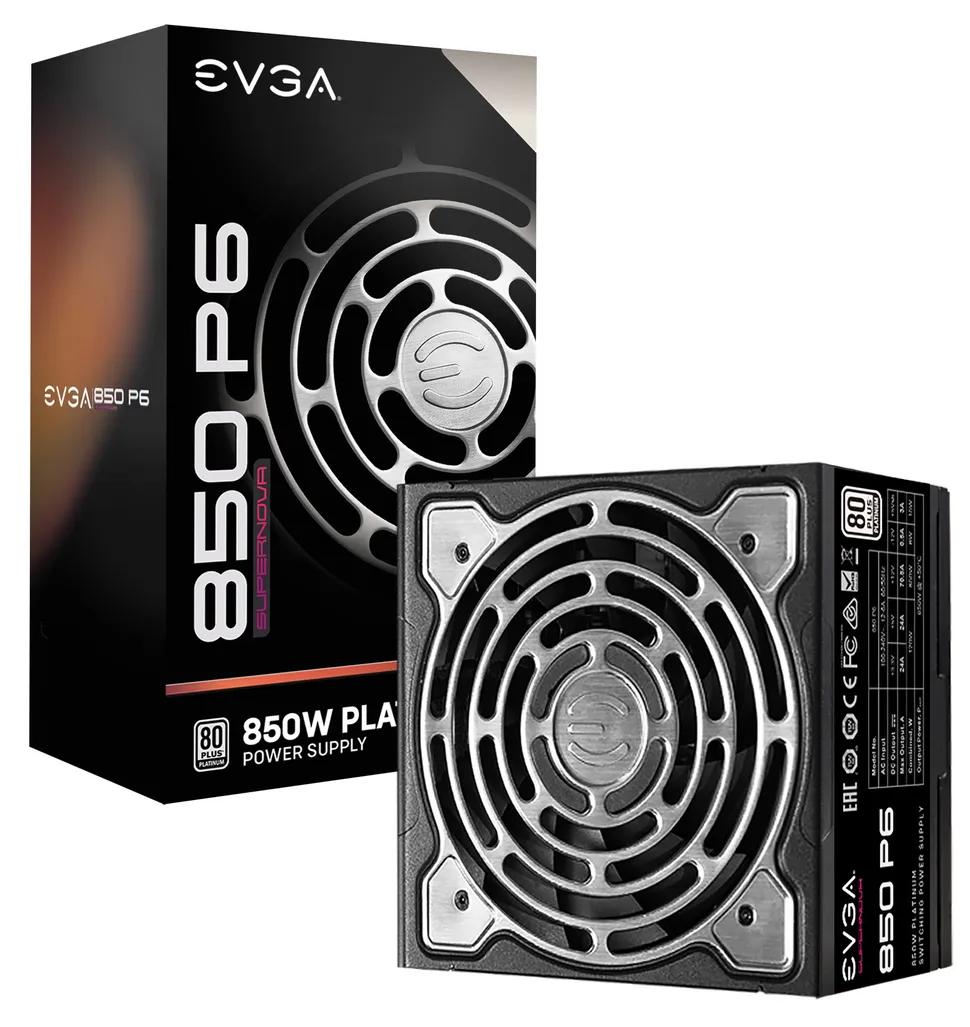

EVGA предоставила нам блок питания Supernova 850W P6 (подходящего размера и более эффективный, чем монстр на 1,2 кВт, который мы использовали ранее) для наших тестовых систем, а G.Skill отправила нам комплект памяти DDR5-5600 (F5-5600U3636C16GX2-TZ5RK) для тестирования.

Настройки Бенчмарка

Результаты Бенчмарка и окончательный анализ

Наши стандартные тесты производительности и энергопотребления проводятся с использованием штатных частот процессора (включая любые частоты по умолчанию в режиме Boost/Turbo) при включенных функциях энергосбережения. Мы установили оптимизированные значения по умолчанию в BIOS и для памяти, включив профиль XMP. Для базового тестирования в Windows выбрана схема электропитания «Сбалансированная» (по умолчанию), поэтому компьютер работает в режиме ожидания.

Синтетические контрольные показатели

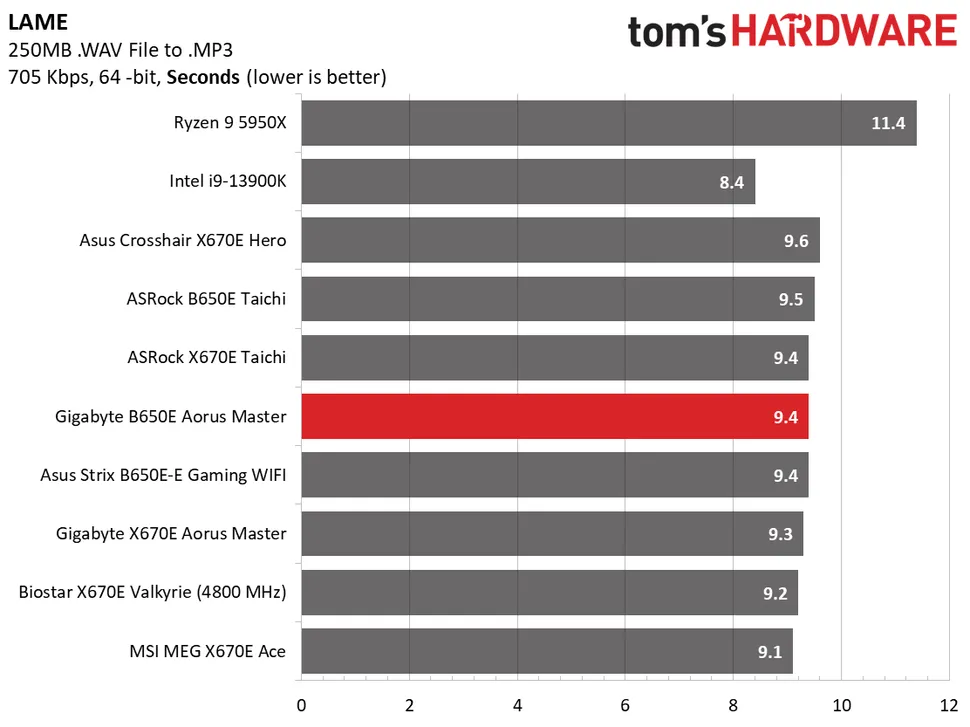

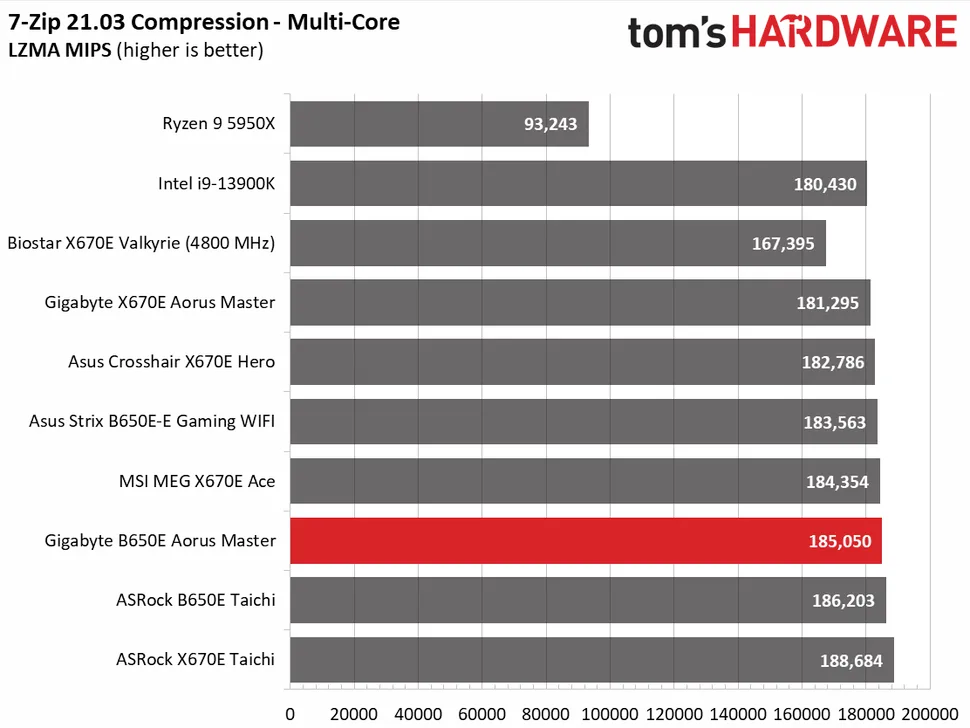

Синтетические тесты — отличный способ определить, как работает плата, поскольку одинаковые настройки должны давать схожие результаты. Однако производители материнских плат могут оптимизировать энергопотребление в режиме Turbo Boost и расширенные тайминги памяти для повышения стабильности или производительности, и эти настройки могут повлиять на результаты тестирования.

Результаты нашего набора синтетических тестов в целом средние для всех протестированных плат. В тестах Procyon Office она была медленнее среднего, но быстрее в тестах на редактирование фотографий и видео. В целом эту плату сложно отличить от других, в том числе от плат на базе X670E.

Синхронизированные приложения

В тестах на время работы Aorus Master снова показал себя среднестатистическим устройством с результатами во всех тестах в середине всех наборов данных. В этих тестах тоже не о чем беспокоиться.

3D-игры и 3DMark

С выходом Zen 4 мы обновили одну из наших игр, F1 21, до последней версии, F1 22. Мы сохраняем Far Cry 6. Мы запускаем игры в разрешении 1920 x 1080 с настройками «Ультра» (подробности приведены выше). Чем выше разрешение, тем меньше нагрузка на процессор. Цель этих настроек — определить, есть ли разница в производительности при наиболее часто используемом разрешении (связанном с процессором/системой) и настройках, которые использует или к которым стремится большинство людей (Ultra). Мы ожидаем, что разница между платами в этих тестах будет незначительной, а большинство различий будут находиться в пределах погрешности. Мы также добавили минимальное значение FPS, которое влияет на игровой процесс и погружение в игру.

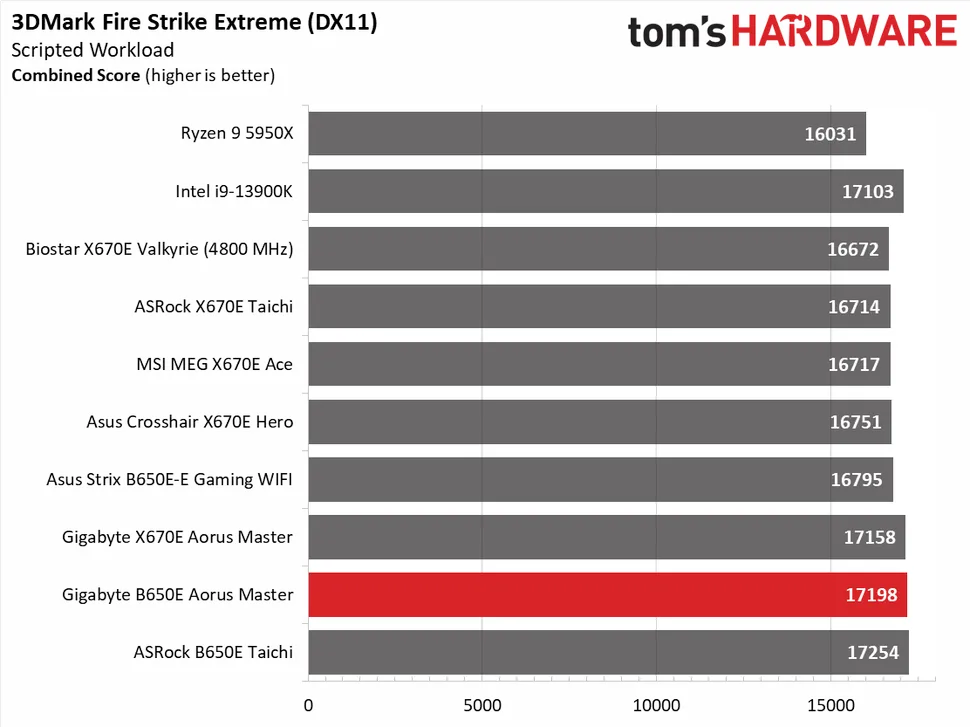

Наши игровые тесты показали, что B650E Master более чем способна работать так же быстро или даже быстрее, чем её аналоги, в тестах F1 2022, Far Cry 6 и 3DMark. Как и ожидалось, Aorus Master (и большинство материнских плат) не будут ограничивать частоту кадров в ваших игровых приключениях.

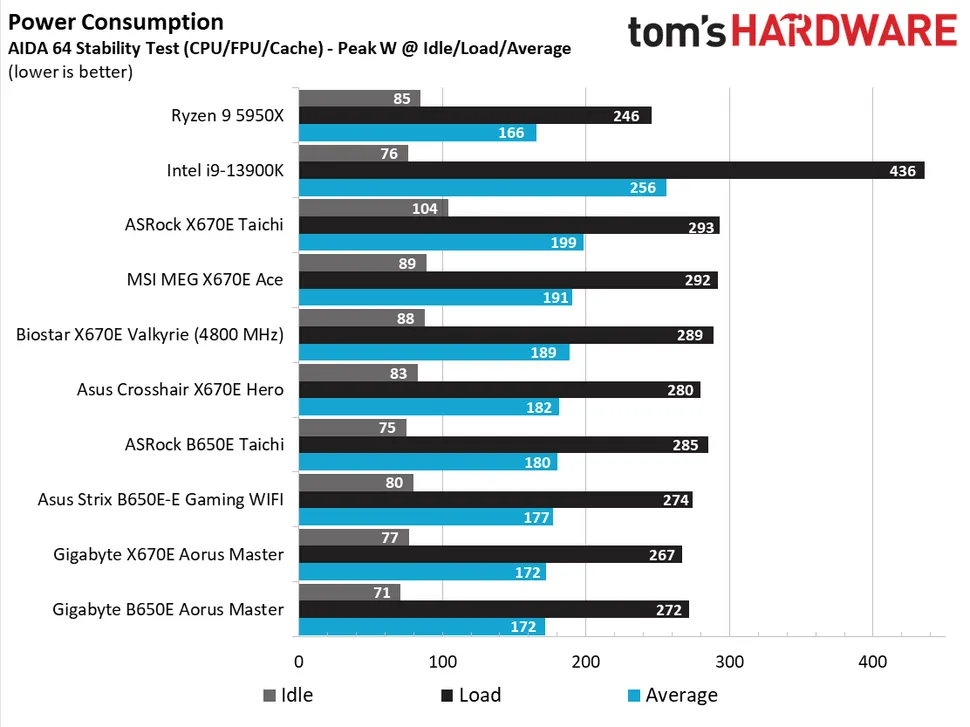

Для тестирования энергопотребления мы использовали тест стабильности системы AIDA64 с включенной нагрузкой на процессор, FPU, кэш и память, используя значение пиковой потребляемой мощности. Показания мощности снимаются с розетки с помощью измерителя Kill-A-Watt, чтобы охватить весь ПК (за исключением монитора). Единственная переменная, которая меняется, — это материнская плата; все остальные компоненты остаются прежними.

Энергопотребление B650E Aorus Master оказалось одним из самых низких среди всех протестированных нами материнских плат с поддержкой AM5. В режиме ожидания оно составляло 71 Вт, а во время стресс-теста достигало 272 Вт. Эта плата наравне со своим старшим братом X670E Aorus Master является самой энергоэффективной из протестированных нами плат для этой платформы.

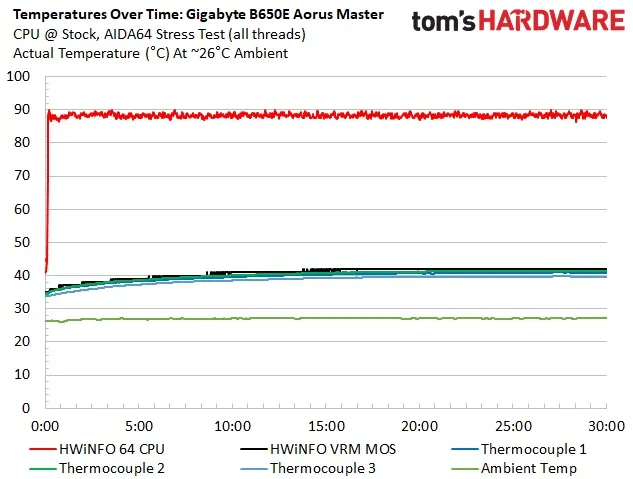

Во время тестирования температура VRM на плате Aorus Master была в пределах нормы. На данный момент это самая холодная рабочая плата, отчасти благодаря низкому энергопотреблению в штатном режиме и радиатору Fins Array III. На этой плате нет существенной разницы между штатным режимом и разгоном, но при разгоне энергопотребление было примерно на десять ватт выше, чем в штатном режиме, поэтому наблюдалось небольшое увеличение энергопотребления и температуры. Очевидно, что эти VRM справляются с нашим процессором 7950X при любом способе охлаждения.

Разгон

За последние несколько поколений процессоров запас для разгона сократился (по крайней мере, у AMD), в то время как потенциал «из коробки» увеличился. Для оверклокеров это означает, что возможностей для разгона стало меньше. Для обычного пользователя это означает, что он получает максимум от процессора без ручной настройки. Наша цель в этом разделе — увеличить нагрузку на VRM и проверить, справятся ли они с дополнительным напряжением. Разгон процессоров AMD можно выполнить несколькими способами (разгон всех ядер или настройка значений PBO). Но для простоты мы просто разогнали все ядра до 5,4 ГГц при напряжении 1,30 В, чтобы увеличить выходную мощность.

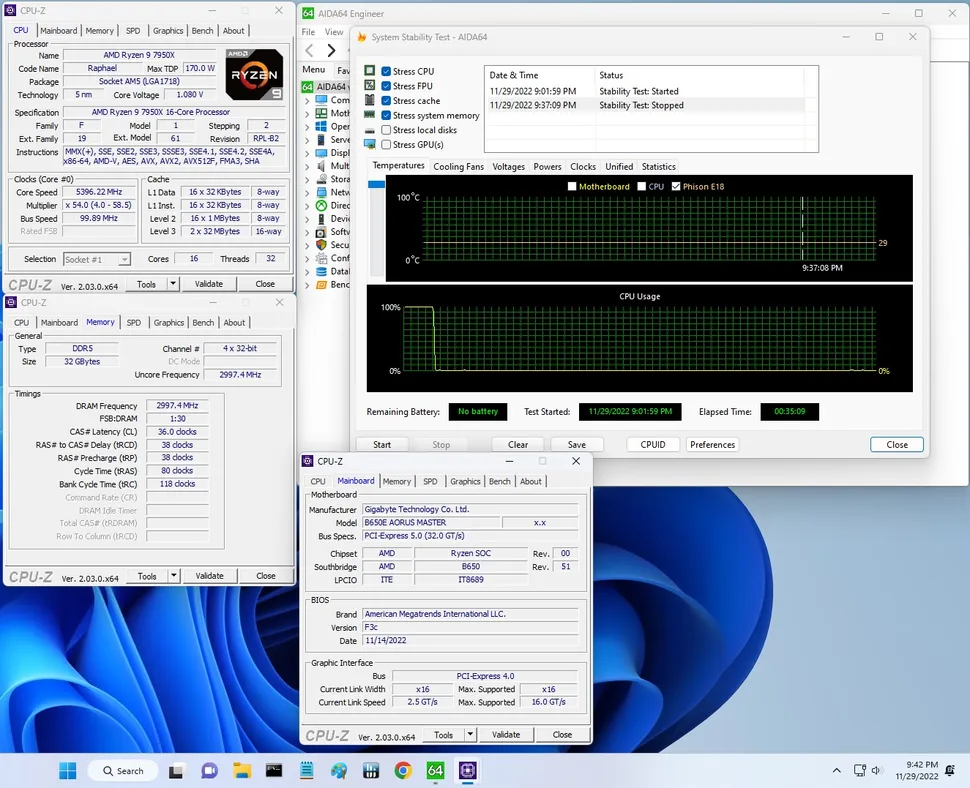

Поскольку наш подход заключается в увеличении мощности за счёт всех ядер, мы просто увеличили множитель процессора до 54x, вручную установили напряжение на уровне 1,30 В и отрегулировали LLC, чтобы минимизировать просадки напряжения. Что касается памяти, AMD утверждает, что оптимальным вариантом является DDR5-6000, поэтому мы использовали комплект Kingston Fury, установили профиль AMD EXPO и проверили стабильность работы.

Разгон на этой плате был своего рода приключением. Когда мы попытались использовать ручную регулировку напряжения и калибровку линии нагрузки, плата в какой-то момент во время теста перезагрузилась. Но когда напряжение оставалось на автоматическом уровне или использовалось смещение напряжения, плата работала стабильно и не отключалась во время стресс-теста.

Что касается памяти, мы установили комплект Kingston Fury Beast DDR5-6000, включили EXPO и обнаружили, что он работает нестабильно. По какой-то причине плата не устанавливала напряжение для комплекта из профиля EXPO. Как только мы это заметили и обновили его вручную, более быстрый комплект заработал нормально. Поэтому, если после включения EXPO вы столкнулись с нестабильностью, проверьте напряжение оперативной памяти.

Итог

Gigabyte B650E Aorus Master — это высококачественная универсальная материнская плата по гораздо более низкой цене, чем альтернативы на базе X670E. При цене в 35 тыс. рублей на сайте Newegg она стирает грань между полнофункциональным чипсетом X670 и B650E, но при этом обладает всеми возможностями B650E, разве что в этом случае у неё меньше скоростных портов USB. Она оснащена четырьмя разъёмами PCIe 5.0 M.2, множеством портов USB на задней панели ввода-вывода и такими же надёжными системами питания, как у гораздо более дорогой X670E Aorus Master. В целом она обладает характеристиками, функциями, внешним видом и производительностью, присущими платам высокого класса.

Конкуренция в этой сфере очень высока: каждая из четырёх основных компаний-партнёров предлагает материнскую плату по цене около 35 тыс. рублей. Это MSI MPG B650 Carbon WIFI (33 тыс. рублей), ASRock B650E Taichi (37 тыс. рублей) и Asus ROG Strix B650-E E Gaming WIFI (35 тыс. рублей). Все эти материнские платы выглядят премиально и имеют хорошую систему питания. Если вам нужны порты со скоростью 40 Гбит/с в этом ценовом диапазоне, выбирайте только Taichi. Помимо Aorus Master, в других платах используется аудиокодек Realtek последнего поколения, хотя мало кто заметит разницу между ним и представленной здесь реализацией. В остальном существенных различий немного. Выбор между этими платами будет зависеть от того, какие функции вам нужны и какие вы хотите видеть в своей сборке.

Материнская плата B650E Aorus Master выглядит премиально и может стать центральным элементом вашей сборки, а её цена гораздо более приемлема, чем у многих плат на базе X670. Это один из самых полных и универсальных вариантов для B650E, и он должен быть в вашем списке, если вы хотите собрать систему на базе Ryzen 7000 и вам не нужна дополнительная пропускная способность X670. Если бы нам нужно было выбрать одну из перечисленных выше плат, мы бы отдали предпочтение B650E Aorus Master.
