Обзор блока питания Corsair HX1200i ATX 3.1: впечатляющий дизайн

Corsair давно позиционирует себя как премиальный игрок на рынке комплектующих для ПК, предлагая широкий ассортимент продукции: от модулей памяти до готовых систем. Линейка блоков питания компании известна своим качеством и производительностью, а серия HX — это практически флагманские модели, которые конкурируют с топовой серией AX, но при этом стоят значительно дешевле.

В этом обзоре мы рассмотрим Corsair HX1200i, чтобы выяснить, относится ли обновлённая версия, теперь соответствующая ATX 3.1, к числу лучших блоков питания. Этот высокопроизводительный блок обеспечивает мощность 1200 Вт, цифровой интерфейс для мониторинга и управления, а также полупассивную систему охлаждения.

Он ориентирован на энтузиастов, использующих ресурсоёмкие конфигурации с несколькими видеокартами и высокопроизводительными процессорами. Поскольку сборщики систем всё больше внимания уделяют цене, возникает вопрос: оправдывает ли HX1200i своё премиальное позиционирование реальными преимуществами в производительности, либо же он делает ставку на узнаваемость бренда?

Технические характеристики и дизайн

Характеристики блока питания Corsair HX1200i ATX 3.1

В коробке

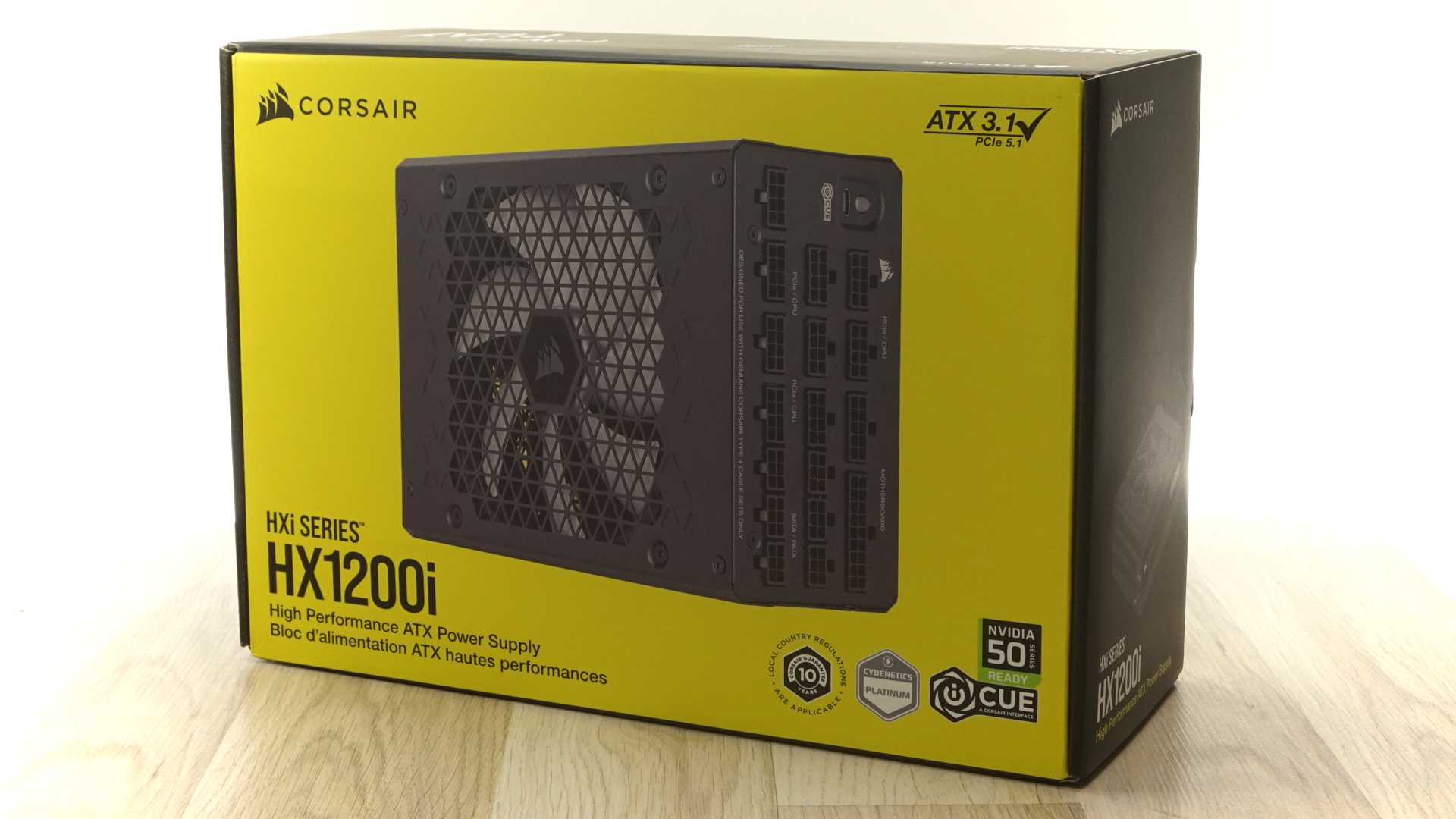

Corsair HX1200i поставляется в предсказуемо большой коробке, выполненной в узнаваемой жёлто-чёрной гамме Corsair. Упаковка демонстрирует заботу об окружающей среде, используя минимум пластика: вместо него используется защитный нейлоновый пакет и бумажные вставки для защиты устройства во время транспортировки.

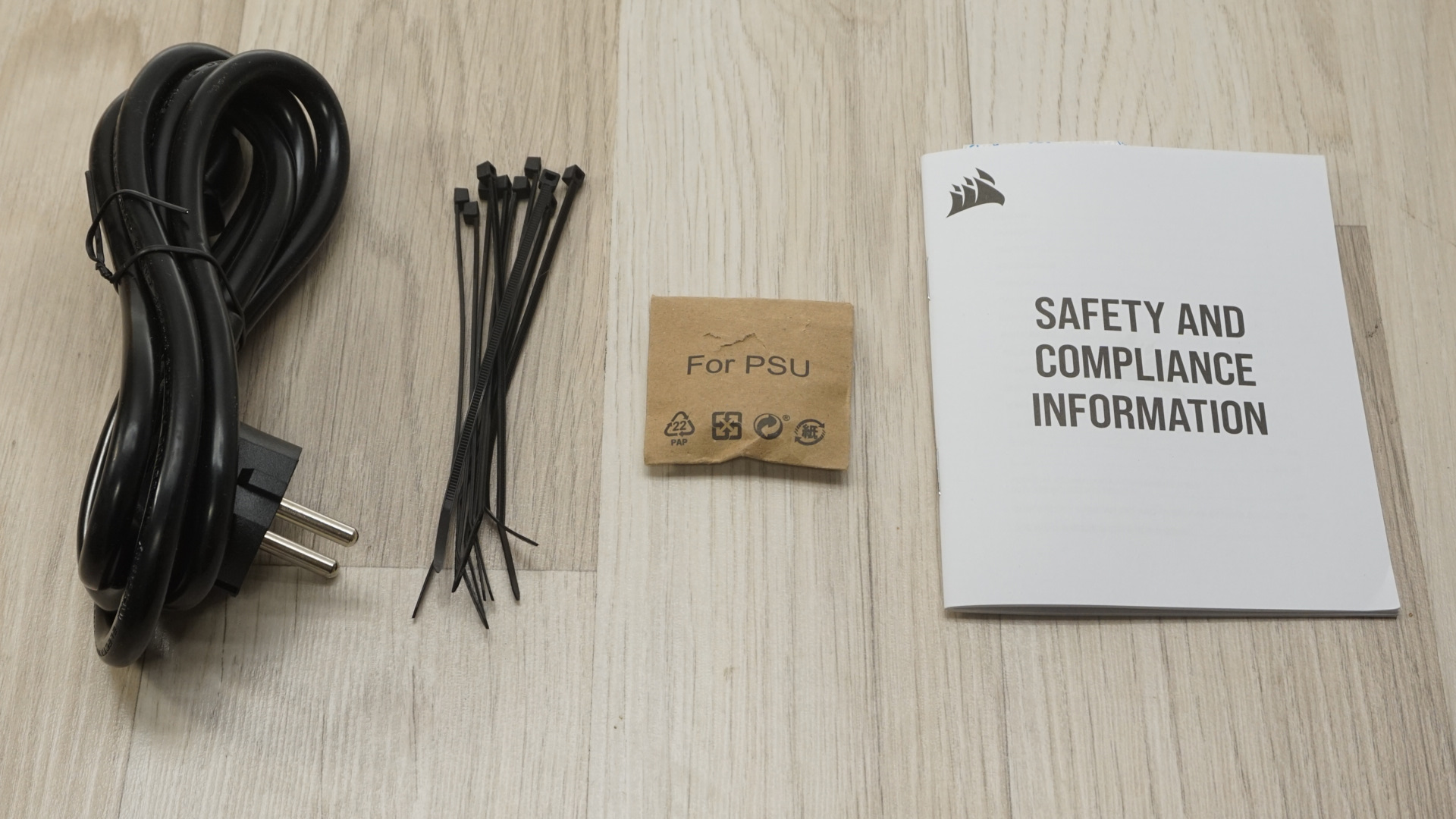

Комплектация немного разочаровывает: на удивление скудный набор аксессуаров, который кажется недостаточным для этой цены. Несмотря на премиальный характер блока питания, покупатели получают лишь самые необходимые крепежные винты, базовый кабель питания и символическую горстку кабельных стяжек.

Этот минималистичный подход резко контрастирует с конкурентами, которые включают в комплект обширные наборы аксессуаров с такими премиальными дополнениями, как многоразовые стяжки-липучки, сумки для хранения кабелей и тестовые адаптеры для запуска БП без материнской платы. Включение хотя бы нескольких качественных кабельных стяжек было бы очень кстати.

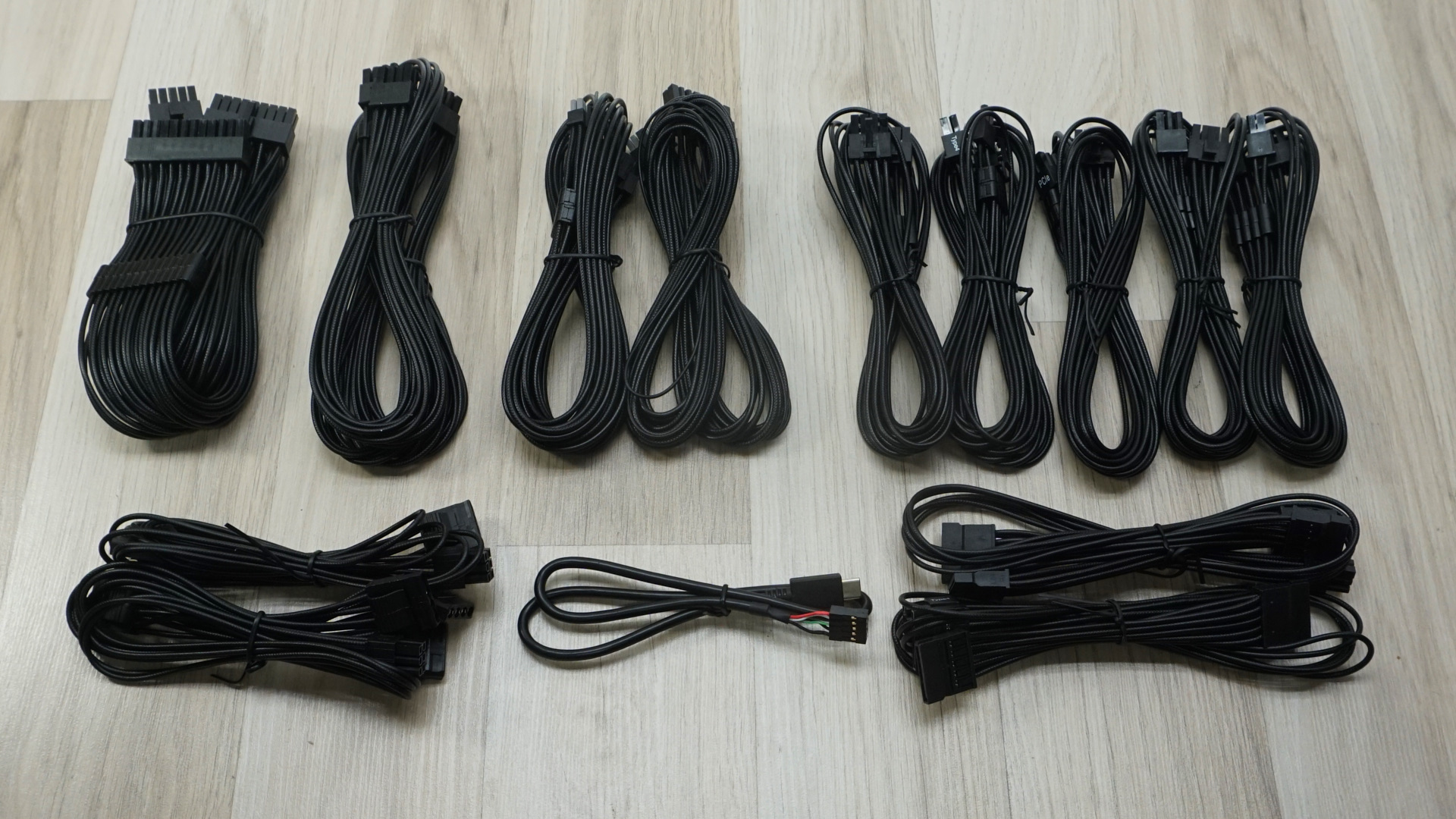

Полностью чёрные кабели в индивидуальной оплетке с предустановленными гребёнками на кабелях ATX и PCIe, безусловно, отличаются высоким качеством и привлекательным внешним видом. Блок питания оснащён двумя разъёмами 12V-2×6 для графических процессоров PCIe 5.0. Важно отметить, что для каждого из них требуется подключение к двум 8-контактным разъёмам PCIe на стороне блока питания. Такая конфигурация распределяет ток между одним разъёмом с высокой плотностью (на видеокарте) и двумя более крупными (на БП), что, возможно, делает его более надёжным, а конструкцию — более гибкой, поскольку кабели EPS (процессор) и PCIe используют одни и те же разъёмы на корпусе блока.

Уникальным дополнением является внутренний разъём USB, позволяющий подключить блок питания к колодке USB на материнской плате для мониторинга через программное обеспечение Corsair iCUE.

Следует отметить, что не все кабели из комплекта можно подключить одновременно — количество портов на самом блоке ограничено.

Список кабелей Corsair HX1200i (ATX 3.1)

Внешний вид

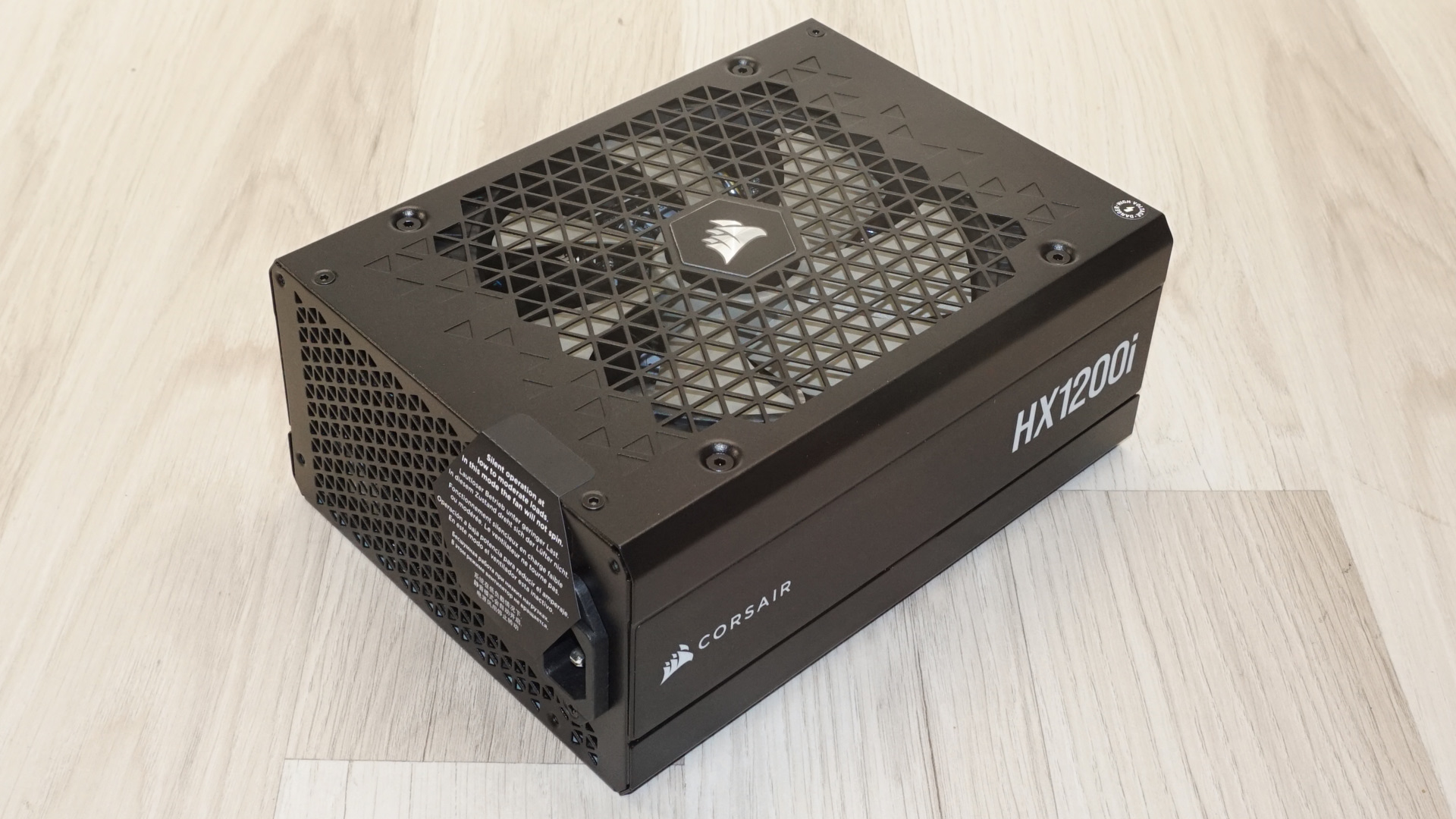

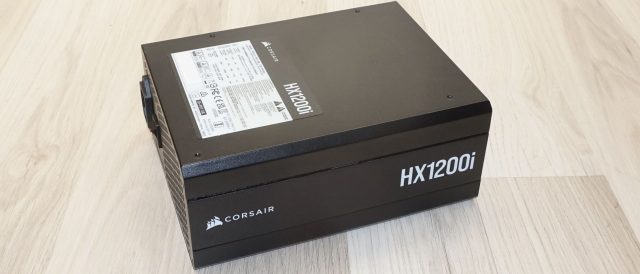

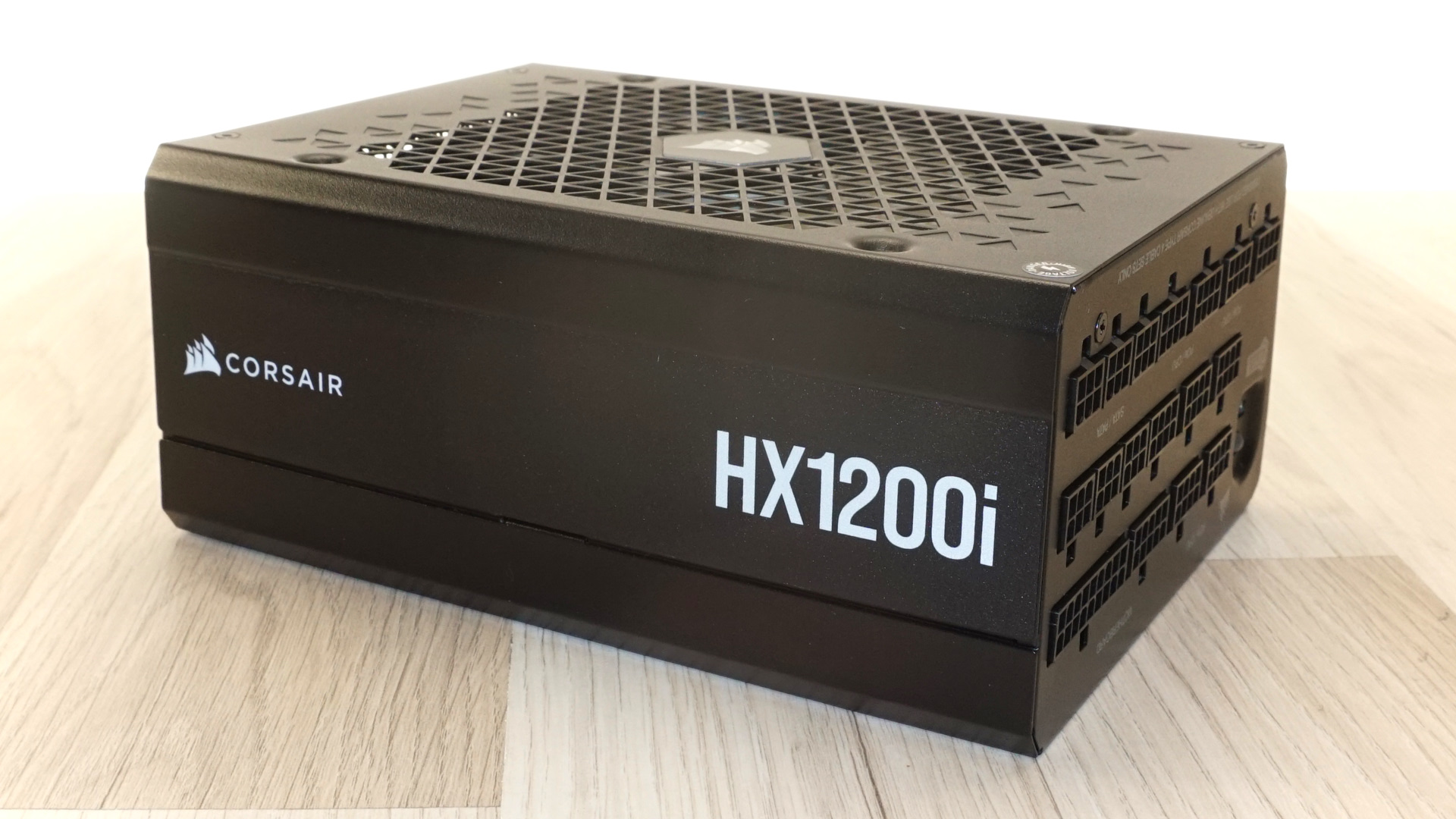

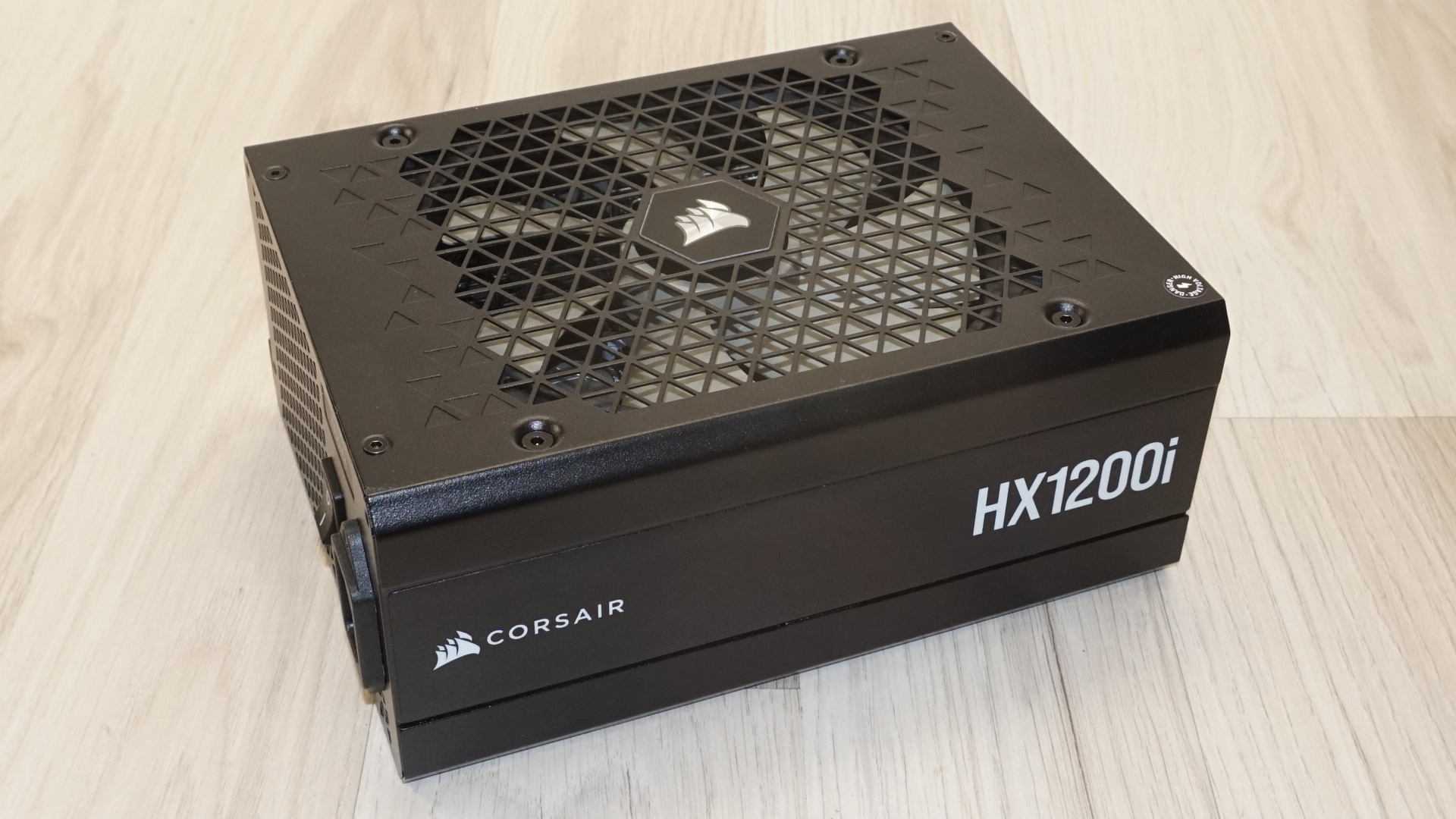

Corsair HX1200i представляет собой эстетичный дизайн, сочетающий в себе визуальную привлекательность и профессиональную сдержанность. Длина блока составляет 200 мм, что значительно превышает стандартные габариты ATX, поэтому при планировании системы необходимо тщательно продумать совместимость с корпусом и наличие свободного пространства внутри.

Корпус окрашен в привлекательный чёрный сатиновый цвет с декоративными наклейками и скошенными краями, которые добавляют визуальной привлекательности, не перегружая внешний вид. Встроенная решётка вентилятора украшена характерным треугольным узором, который повторяется более плотно на задней панели (выхлопной решетке), обеспечивая визуальное единство. Верхняя часть частично закрыта наклейкой с информацией об электрических сертификатах и технических характеристиках.

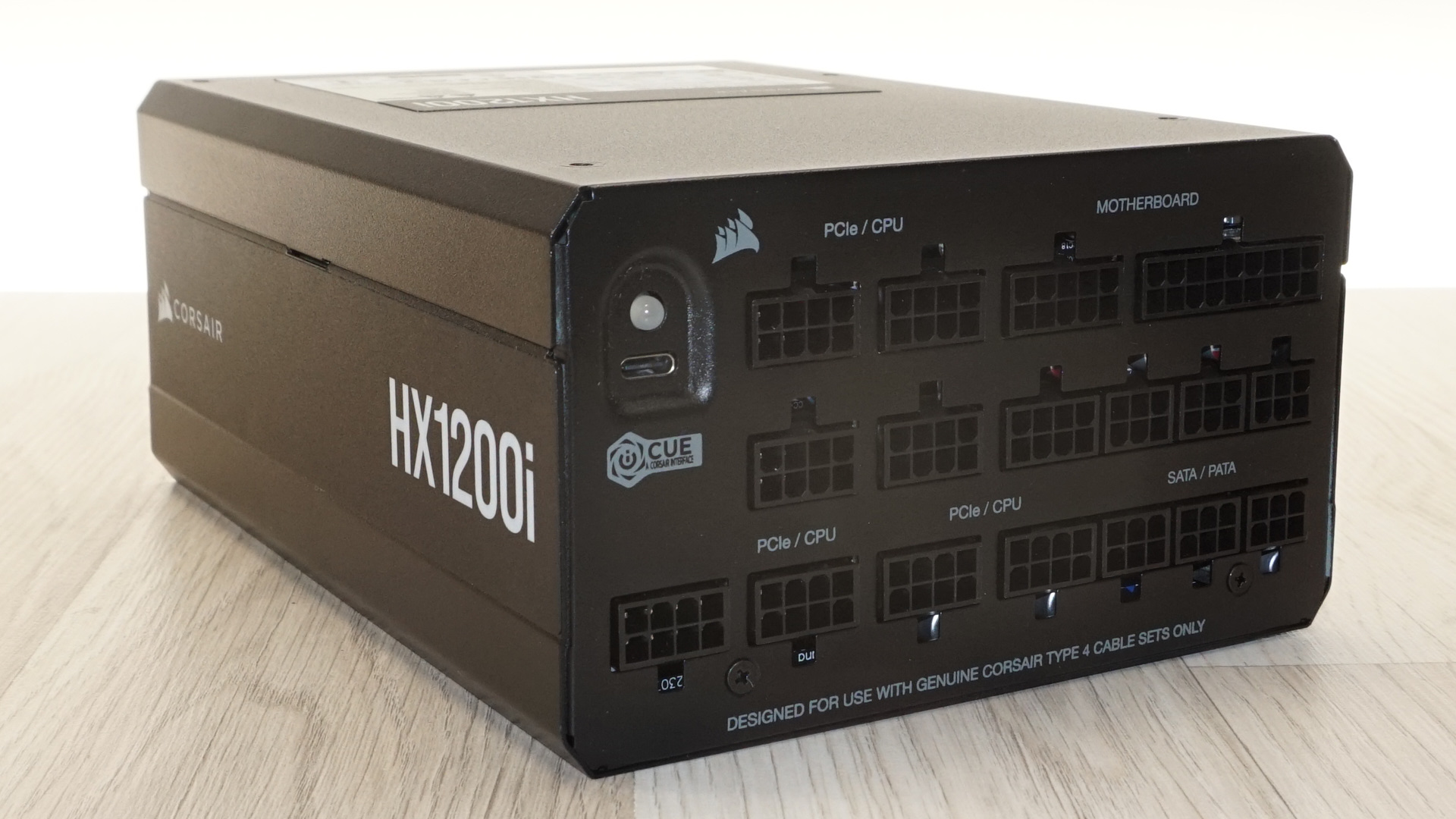

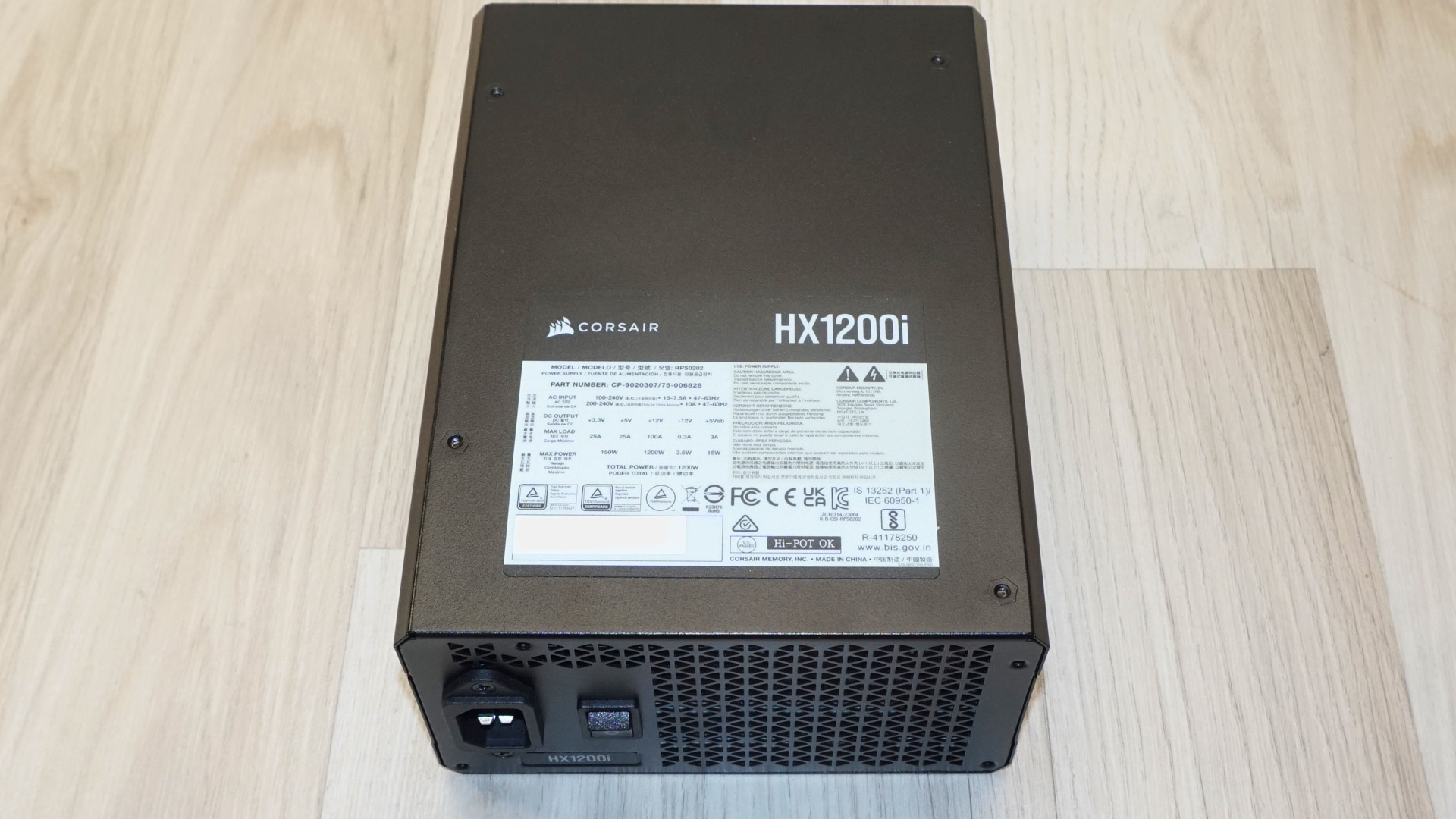

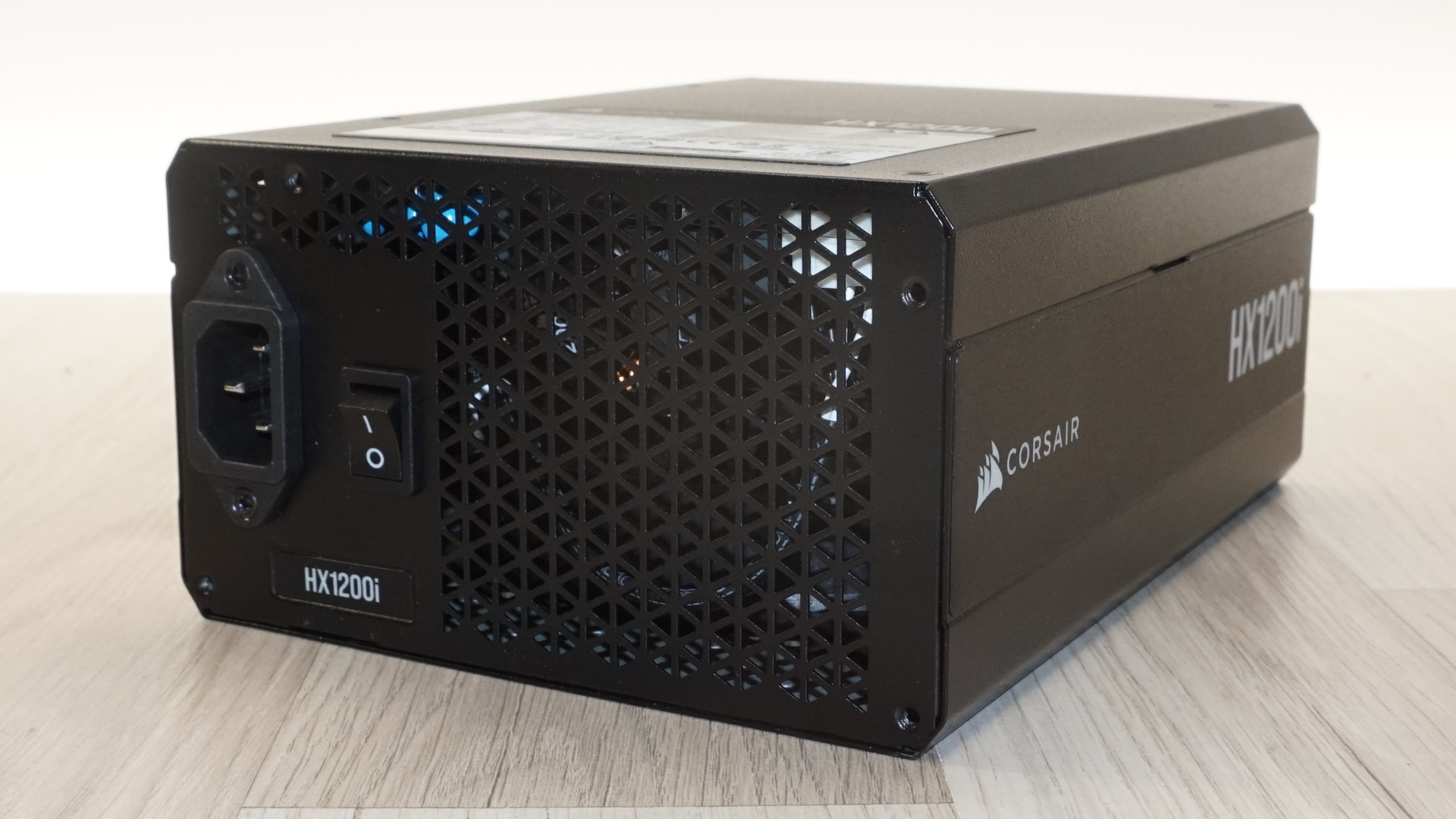

На задней панели расположены стандартная розетка переменного тока и выключатель питания, а на передней — модульный интерфейс подключения с лаконичными надписями для облегчения установки. Имеется девять 8-контактных разъёмов, которые универсально подходят как для кабелей PCIe, так и для EPS.

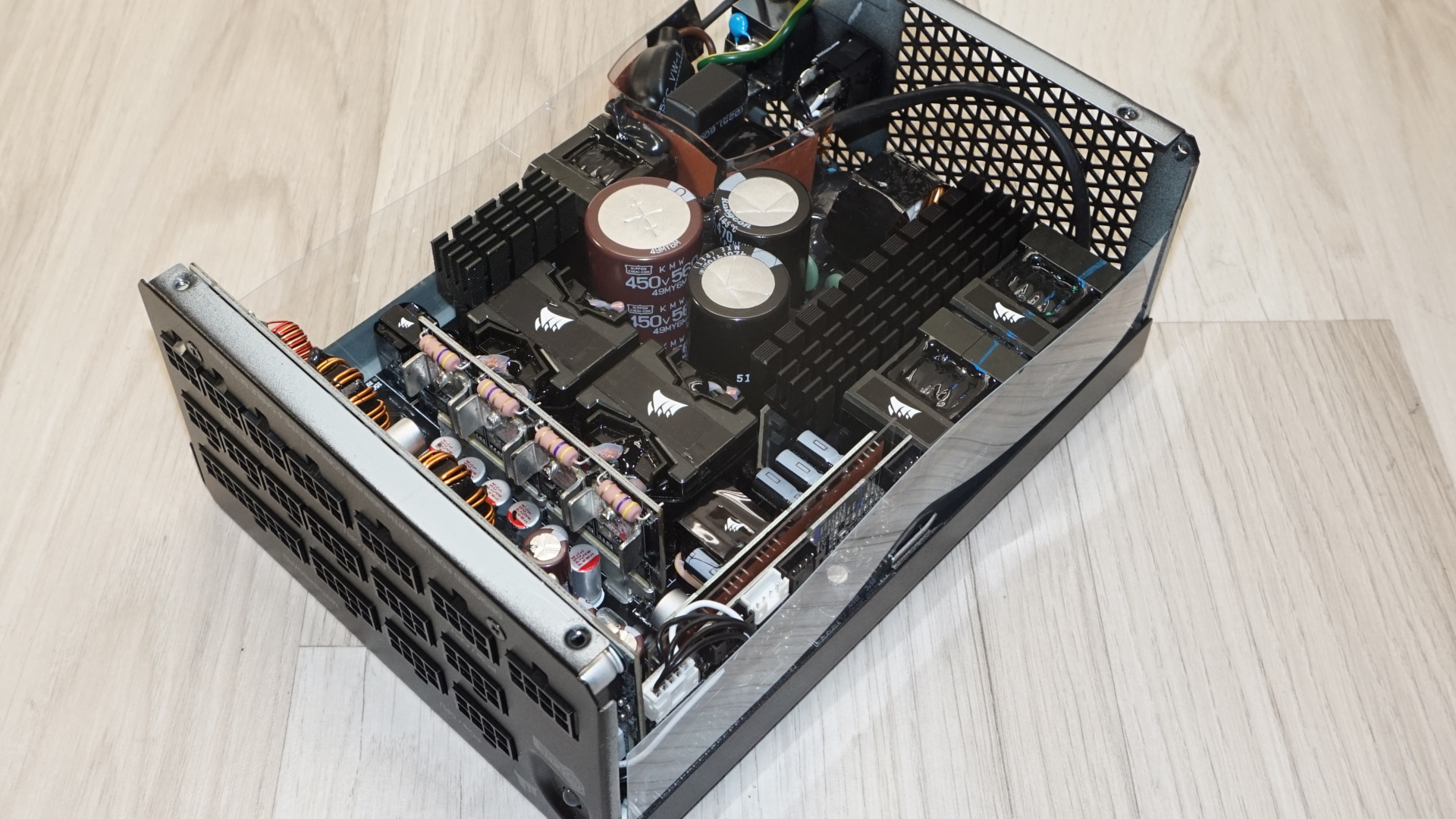

Внутренний дизайн

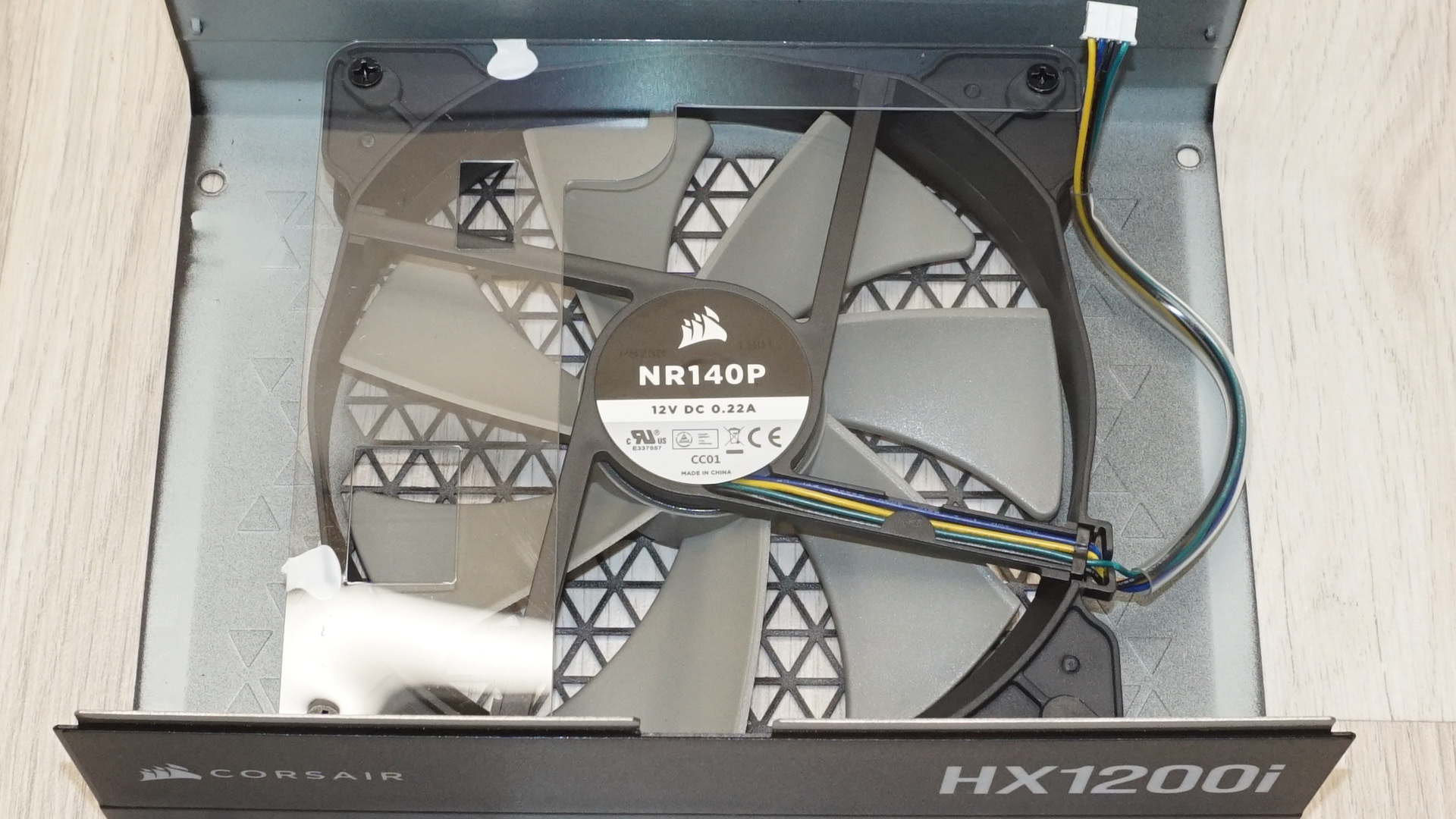

За охлаждение отвечает 140-миллиметровый вентилятор Corsair NR140P с гидродинамическим подшипником (FDB), который обеспечивает баланс между акустическими характеристиками и долговечностью. Максимальная скорость вращения вентилятора составляет 1800 об/мин, что говорит об экономном режиме работы для блока такой мощности и подтверждает надежность его конструкции и высокую эффективность.

В отличие от многих блоков питания, продаваемых под известными брендами, но производимых сторонними организациями с минимальным участием заказчика, Corsair сохраняет значительный контроль над аспектами проектирования, сотрудничая с Channel-Well Technology (CWT) в сфере производства. HX1200i представляет собой довольно незначительную модернизацию предыдущей платформы, специально модифицированную для соответствия требованиям ATX 3.1.

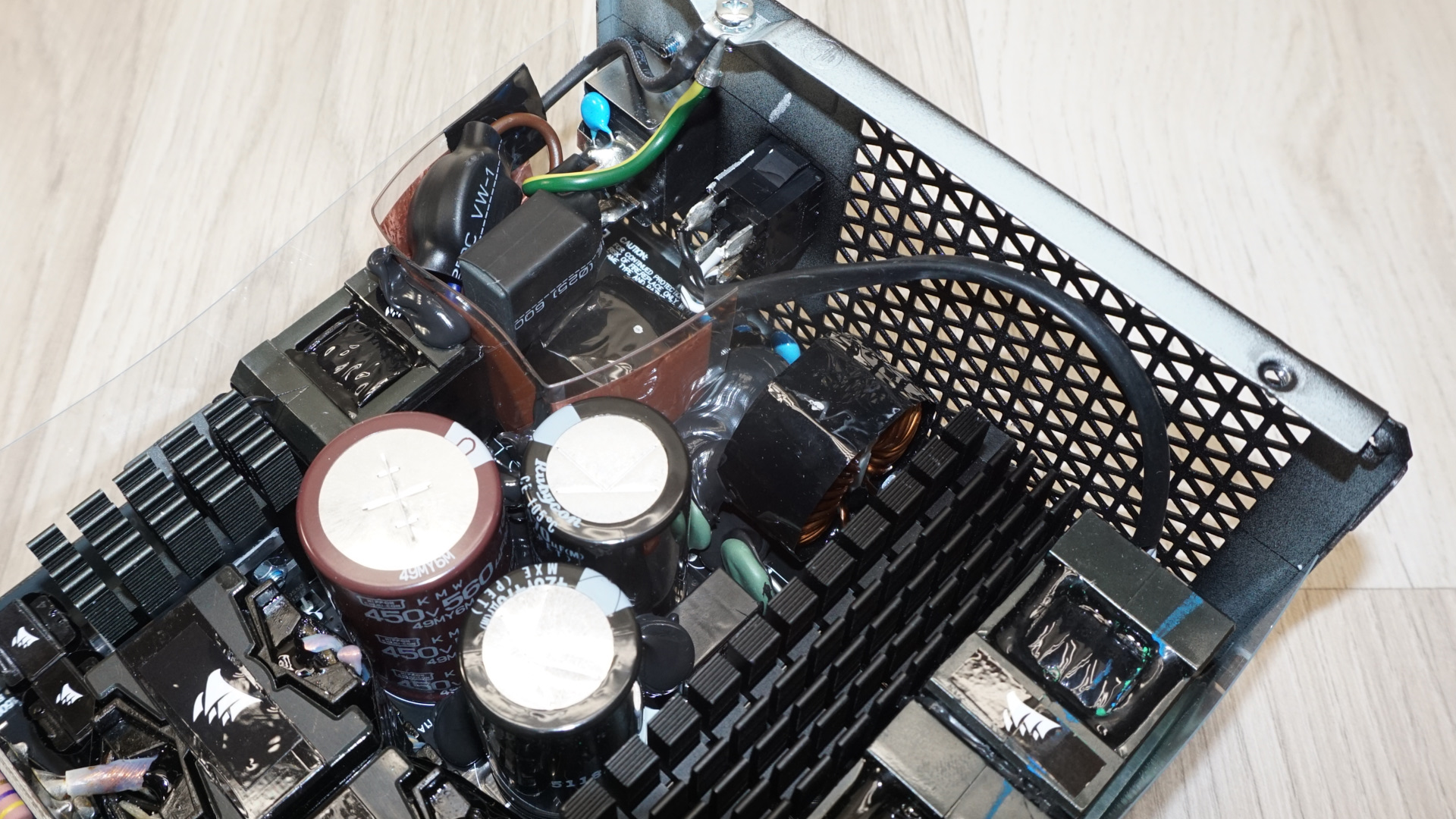

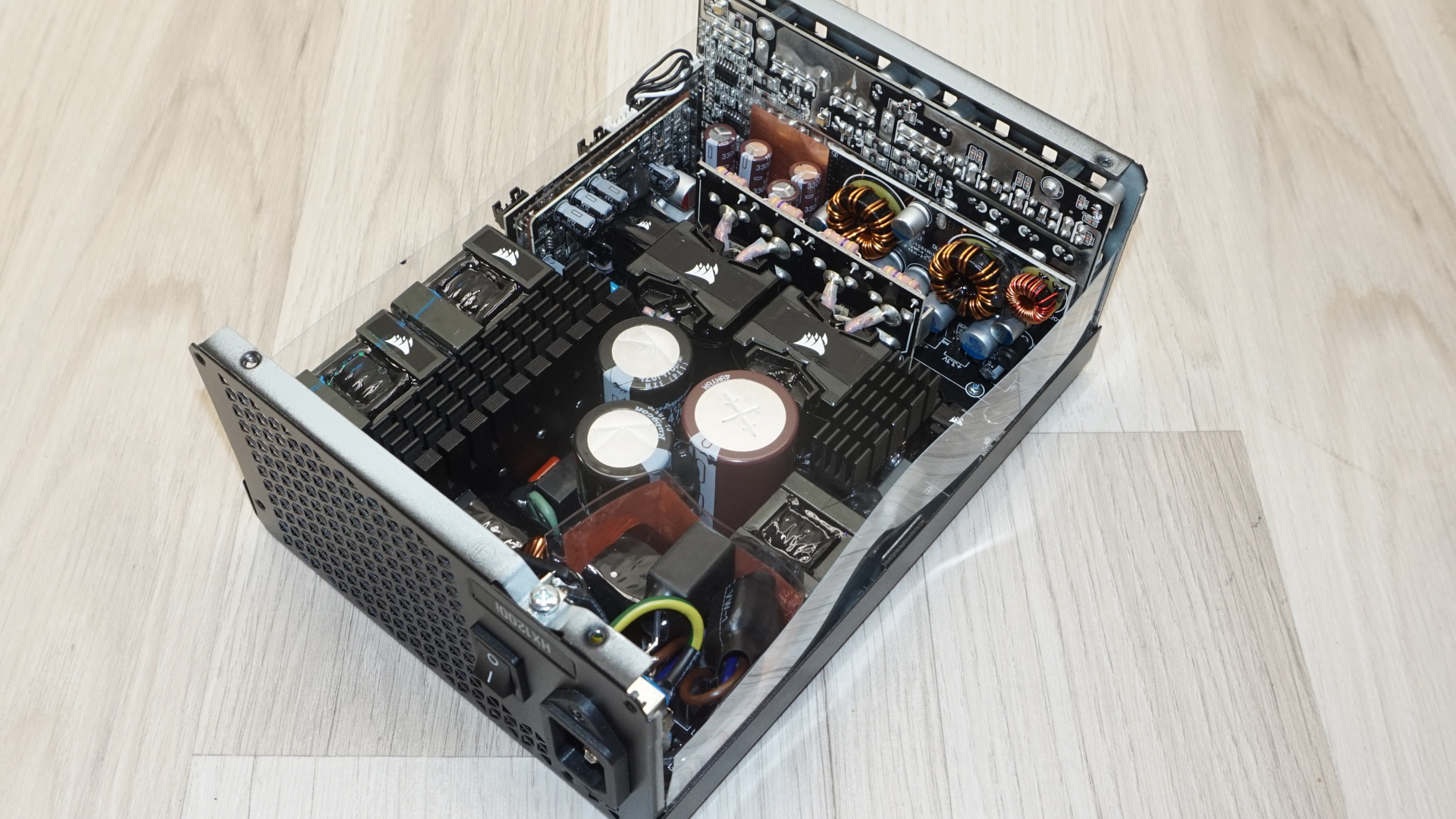

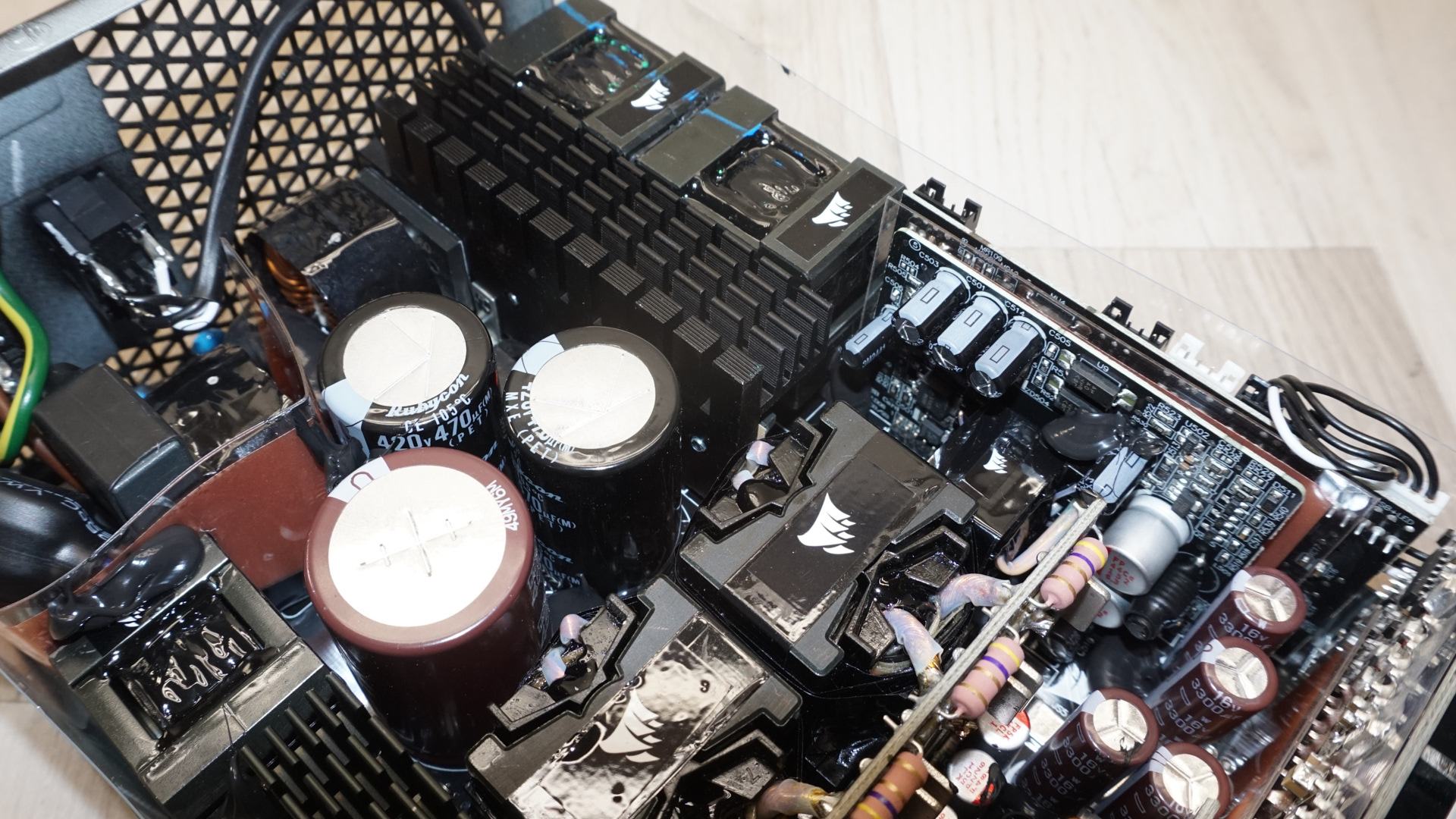

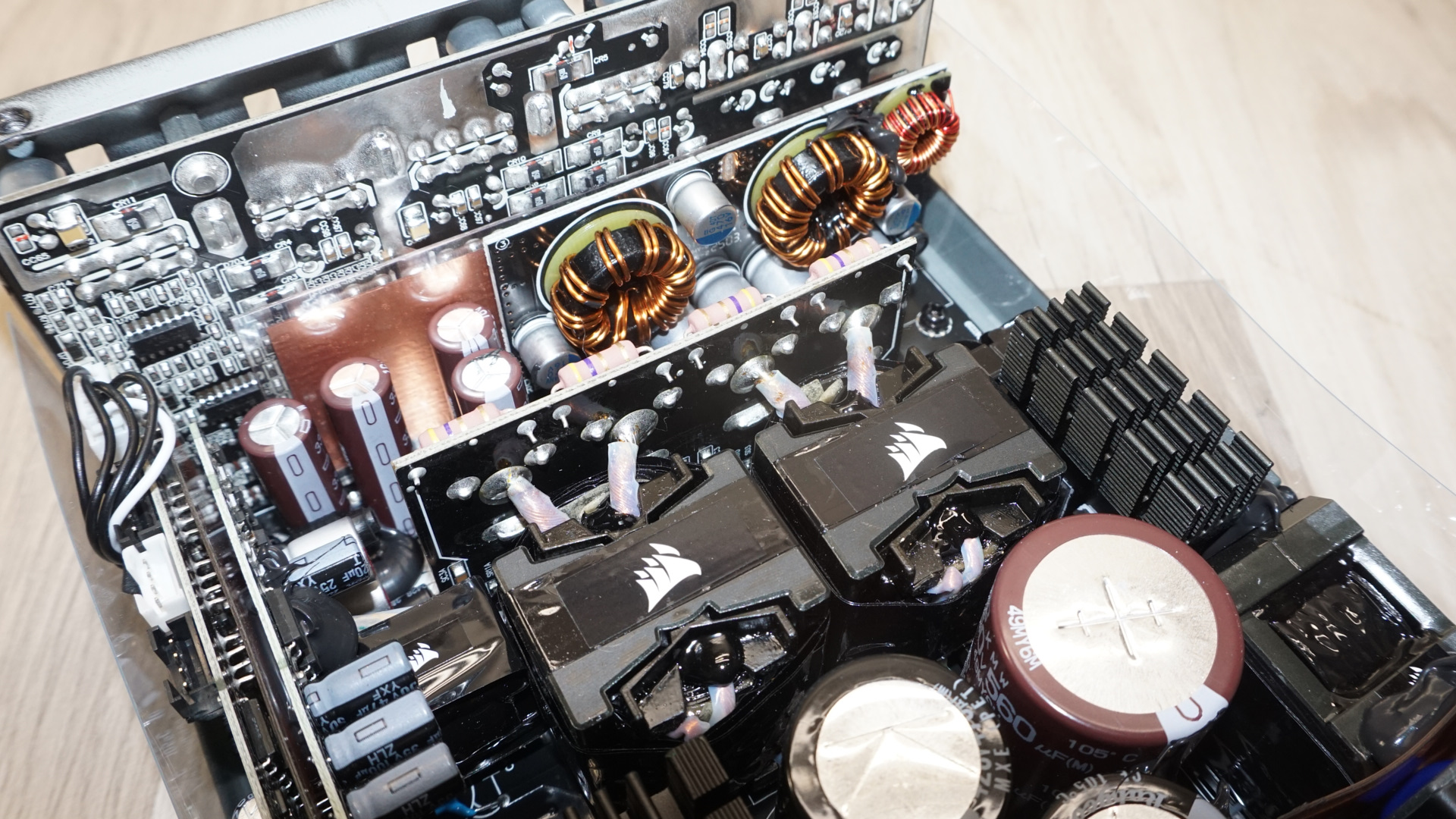

Электрическая архитектура начинается с комплексной входной фильтрации, включающей шесть Y-конденсаторов, три X-конденсатора и два фильтрующих дросселя для превосходного подавления электромагнитных помех. Два выпрямительных моста, установленных на первичном радиаторе, эффективно обеспечивают начальный этап преобразования мощности.

Схема APFC (активная коррекция коэффициента мощности) использует два МОП-транзистора Infineon 60R099P6 и сопутствующие диоды в качестве активных компонентов, разделяя пространство радиатора с выпрямительными мостами. Эта матрица с цифровым управлением работает совместно с двумя индуктивностями в корпусе и тремя качественными конденсаторами (один ёмкостью 560 мкФ от Nippon Chemi-Con и два ёмкостью 470 мкФ от Rubycon) для оптимизации коррекции коэффициента мощности.

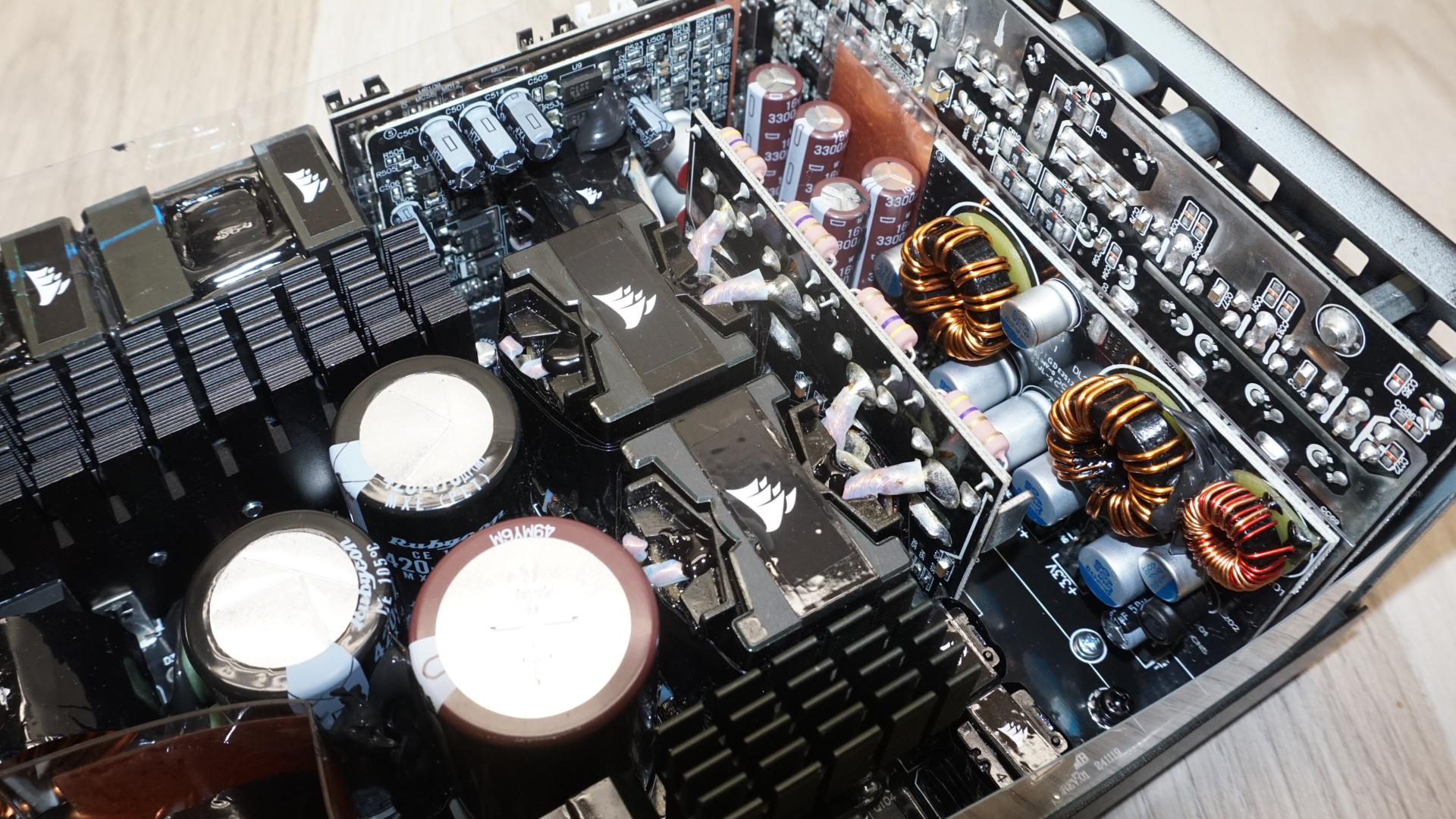

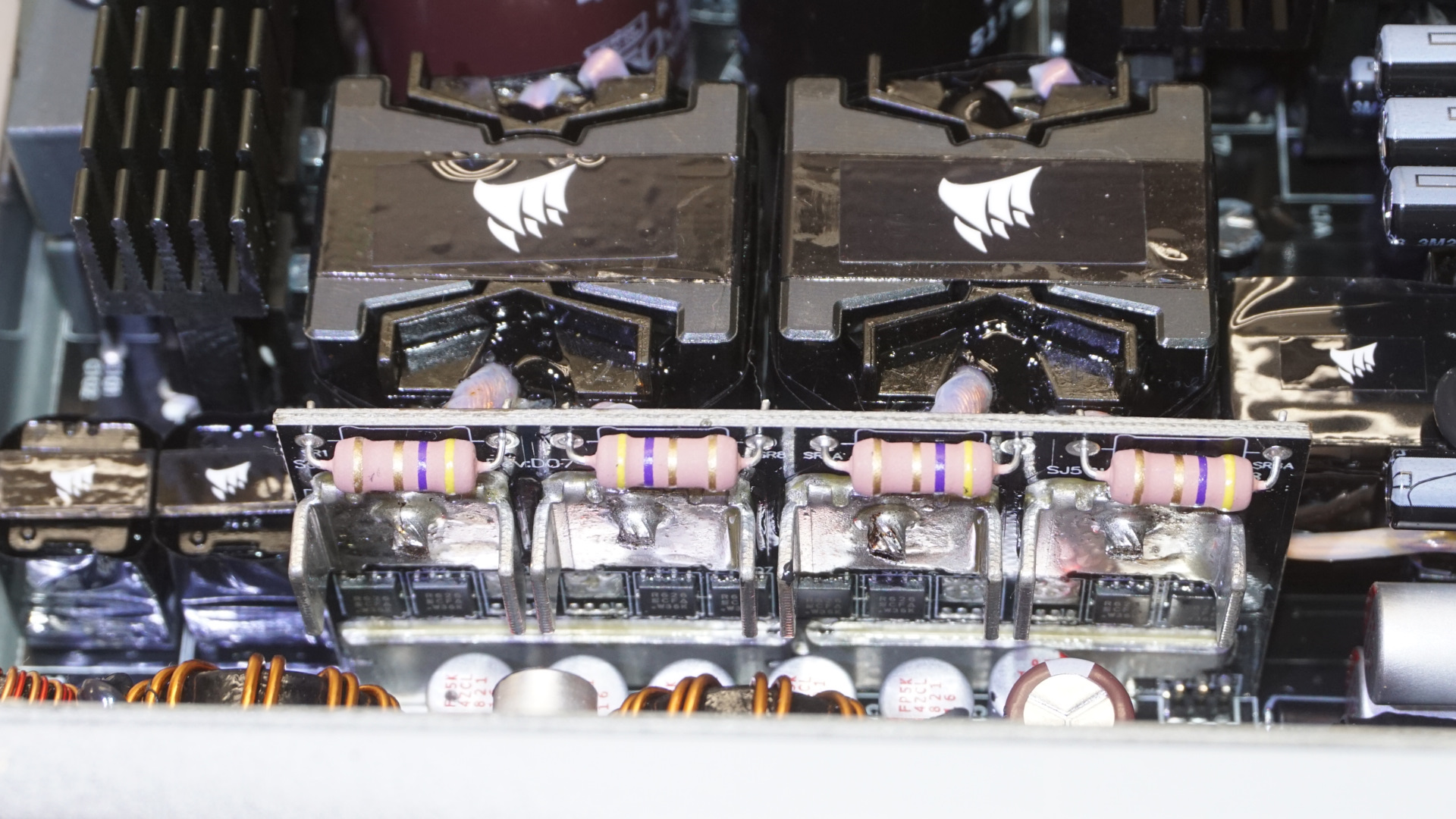

Первичное инвертирование осуществляется четырьмя МОП-транзисторами Alpha & Omega 29S50, расположенными в мостовой схеме LLC и установленными на отдельном радиаторе рядом с основными трансформаторами. Вторичный каскад использует восемь МОП-транзисторов Vishay R626 на вертикальной дочерней плате для формирования первичного выходного напряжения 12 В, в то время как отдельные DC-DC-преобразователи на другой вертикальной плате формируют линии 3,3 В и 5 В.

Конденсаторы вторичной цепи, как полимерные, так и электролитические, поставляются исключительно от ведущих японских производителей (Nippon Chemi-Con, Nichicon и Rubycon), что отражает бескомпромиссный подход к выбору компонентов, гарантирующий превосходную долговечность и стабильность работы. Подбор компонентов, безусловно, превосходен: все детали изготовлены ведущими брендами, хотя такое качество в этой ценовой категории скорее ожидаемое, чем исключительное.

Результаты тестов

Методика тестирования

Для тестирования источников питания мы используем высокоточные электронные нагрузки с максимальной потребляемой мощностью 2700 Вт, осциллограф Rigol DS5042M 40 МГц, анализатор мощности Extech 380803, два высокоточных цифровых термометра UNI-T UT-325, измеритель уровня звука Extech HD600, термобокс собственной разработки и различные другие инструменты.

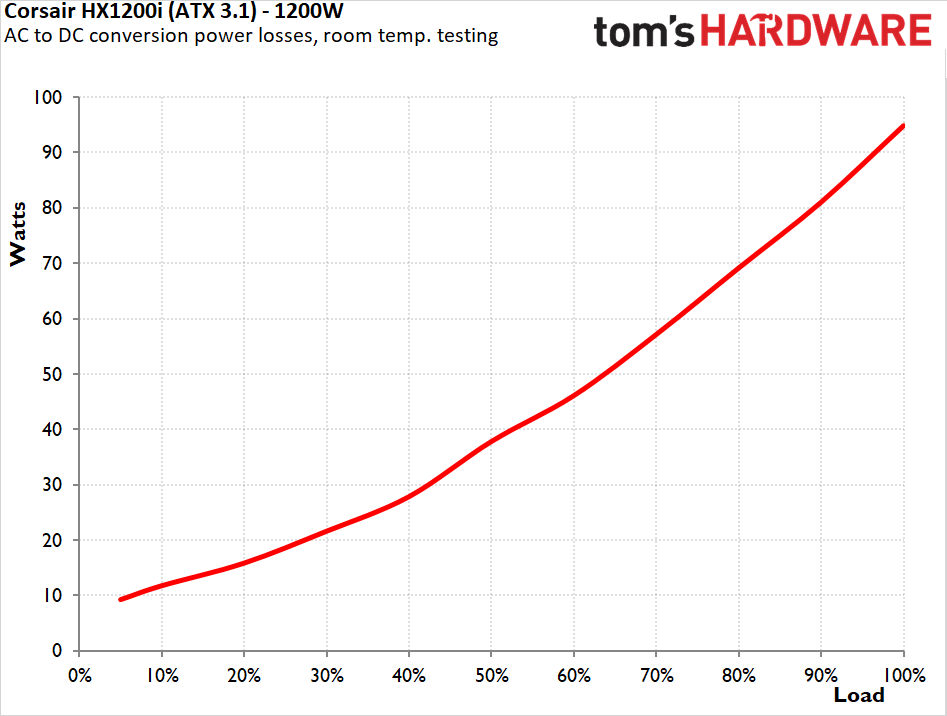

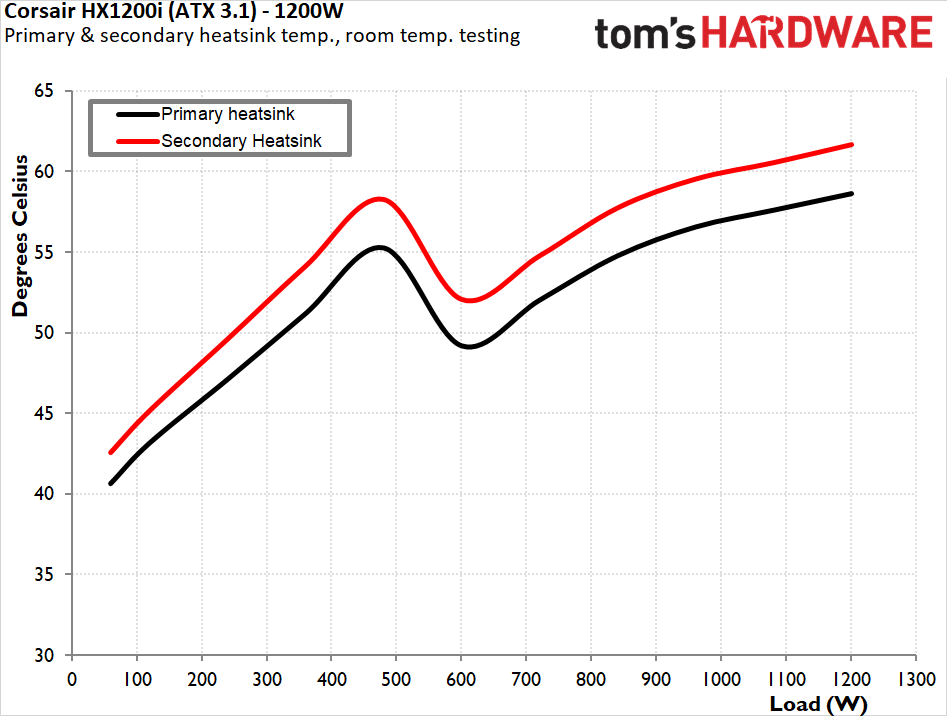

Результаты испытаний на холод (температура окружающей среды 25°C)

1 из 5

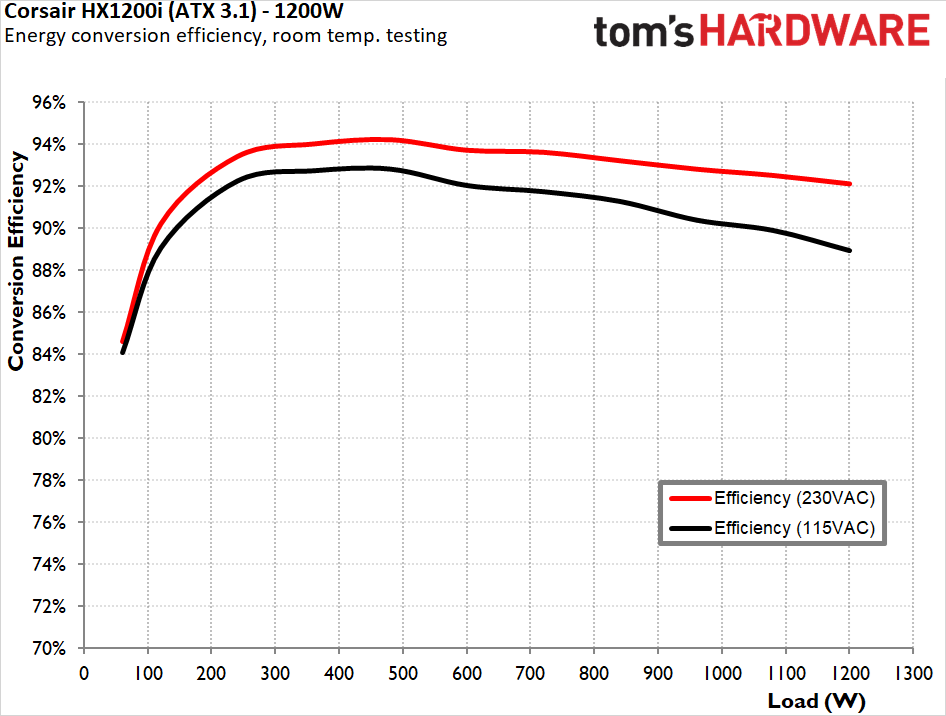

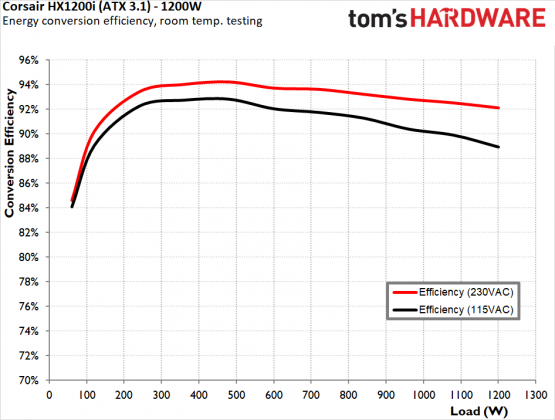

В стандартных условиях блок питания Corsair HX1200i продемонстрировал превосходную эффективность, получив платиновый сертификат Cybenetics (и 80 Plus Platinum) для обоих входных напряжений переменного тока. Средний КПД блока при номинальной нагрузке составил 91,9% при 115 В и 93,0% при 230 В. Кривая КПД довольно сбалансирована, достигая пика при нагрузке около 40% и сохраняя впечатляющие значения во всем рабочем диапазоне. Даже при очень низких нагрузках HX1200i сохранял превосходную эффективность, демонстрируя преимущества своей конструкции.

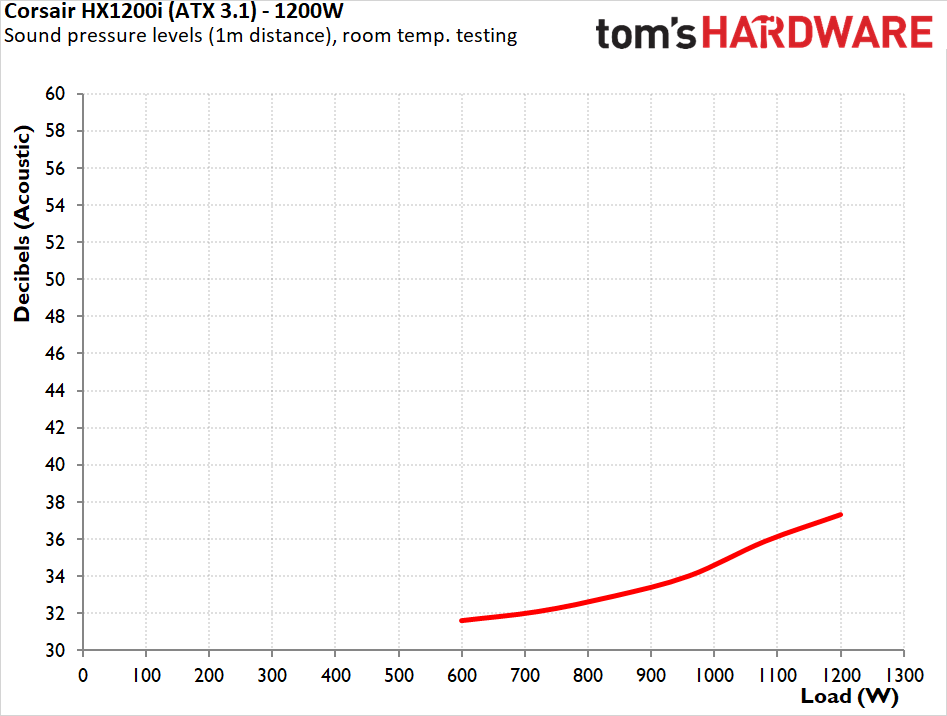

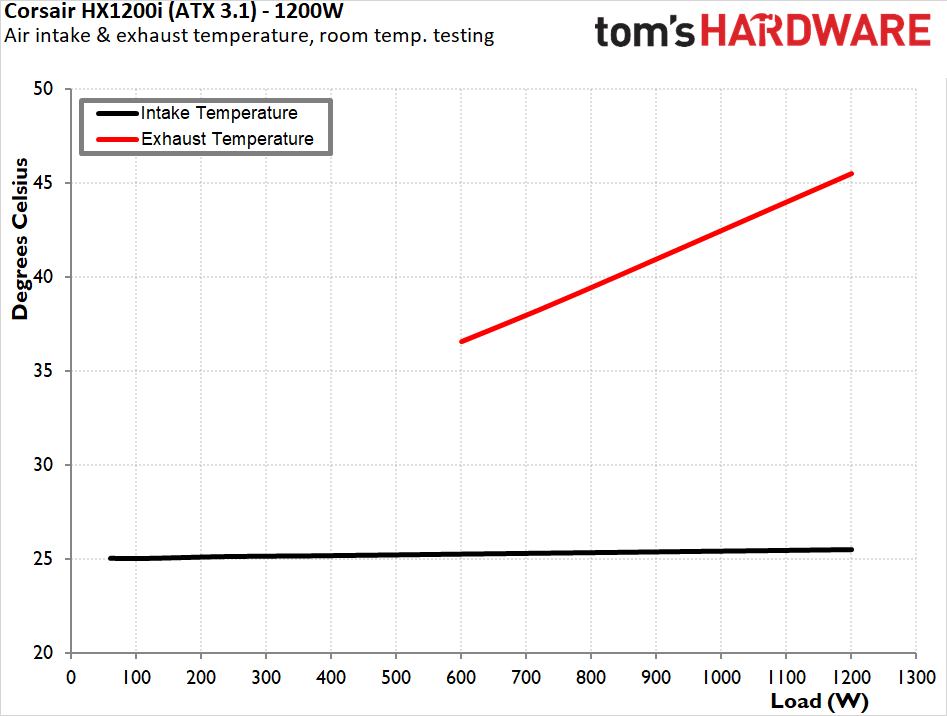

Вентилятор полностью отключен, пока нагрузка не превысит 600 Вт, что обеспечивает абсолютно бесшумную работу при умеренном энергопотреблении. В рабочем режиме вентилятор поддерживает низкую скорость вращения даже при максимальной нагрузке, обеспечивая тишину. Тепловые характеристики во время холодного тестирования очень хорошие: внутренняя температура остаётся удивительно низкой, несмотря на значительную выходную мощность. Опытные пользователи также могут настроить профиль охлаждения вентилятора по умолчанию через приложение iCUE.

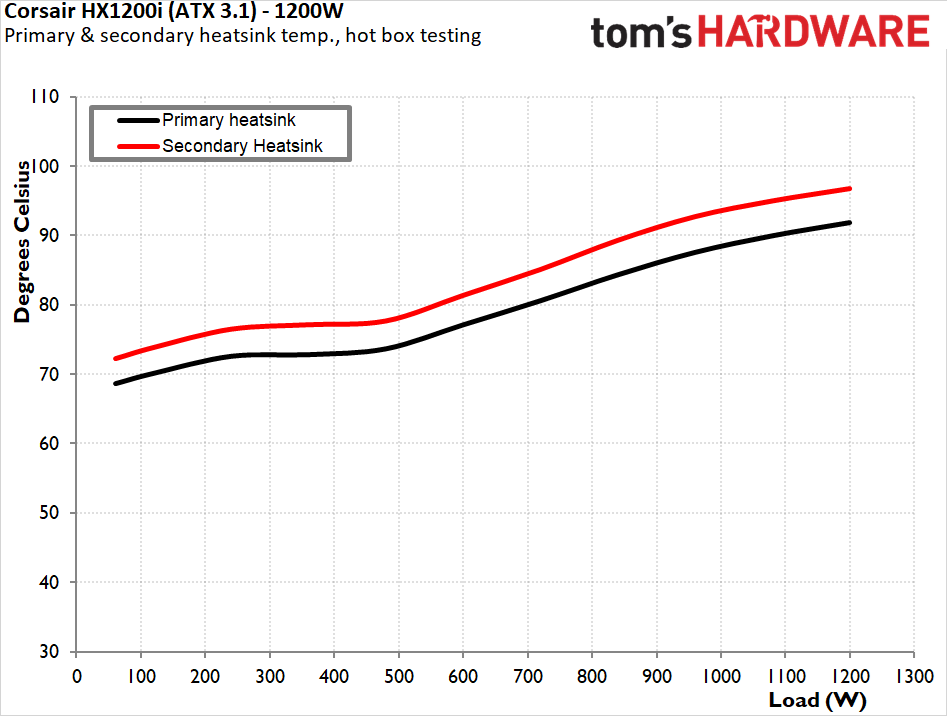

Результаты испытаний при высоких температурах (окружающая среда ~45°C)

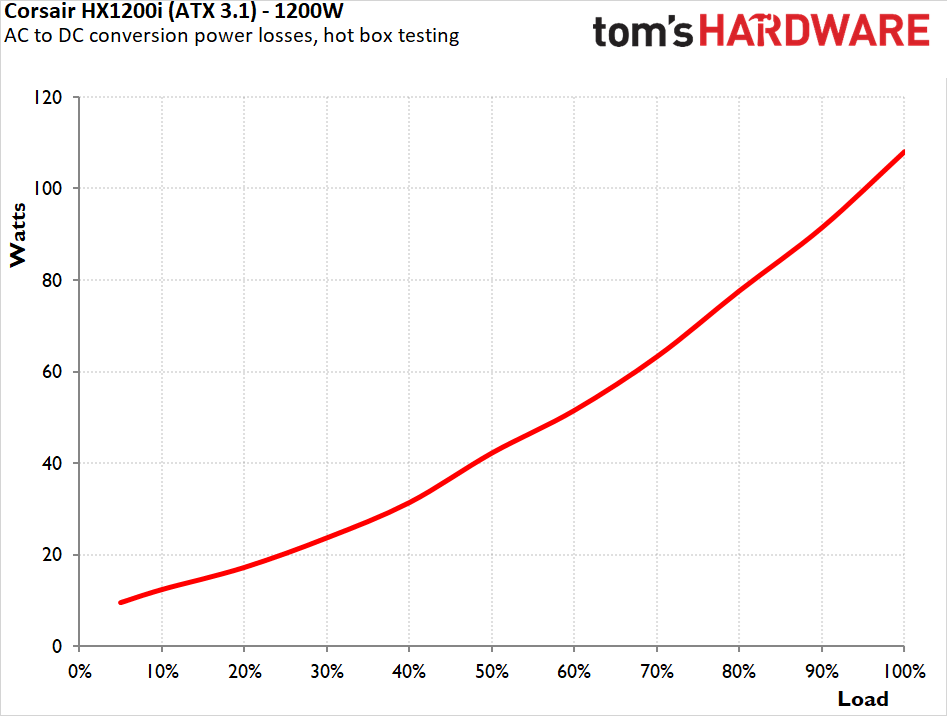

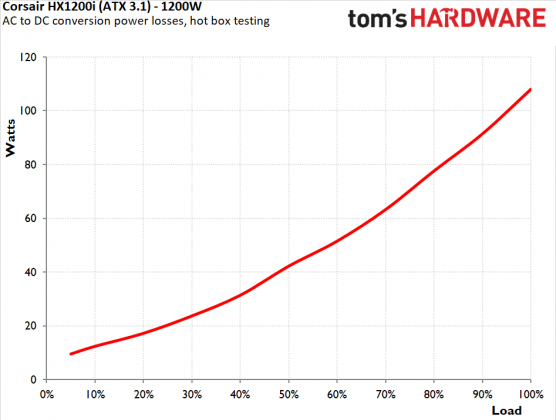

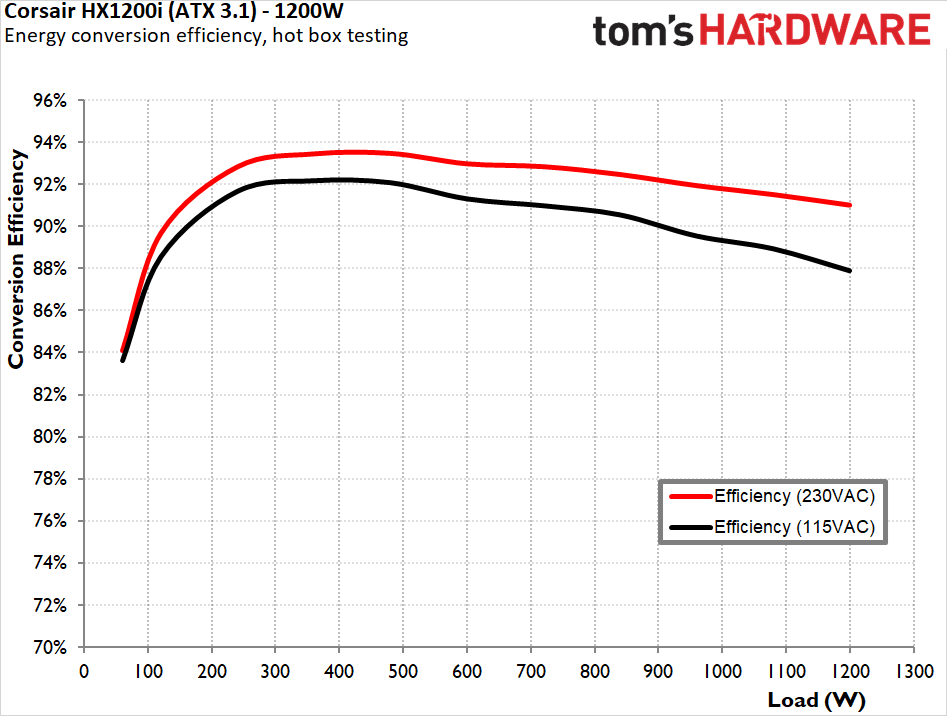

При воздействии повышенной температуры окружающей среды поведение блока питания Corsair HX1200i существенно меняется по сравнению с холодными условиями. Средний КПД блока при номинальной нагрузке составил 90,3% при 115 В и 92,2% при 230 В, что отражает приемлемое, но измеримое снижение по сравнению с результатами холодных испытаний. Тем не менее, при высоких нагрузках КПД практически не снижается, что свидетельствует об отсутствии теплового стресса даже в сложных условиях.

1 из 5

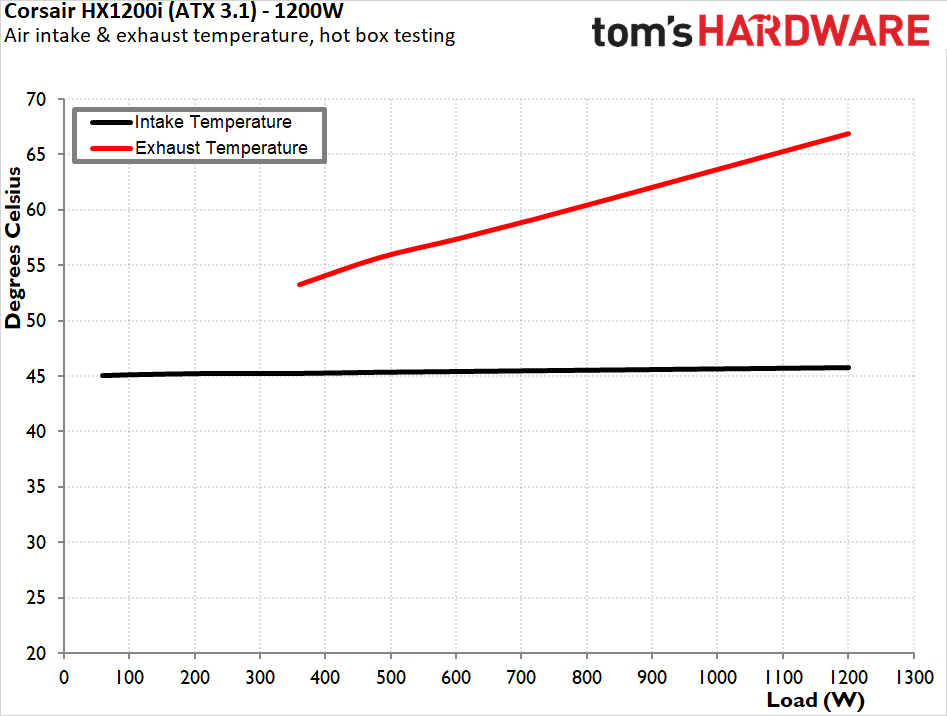

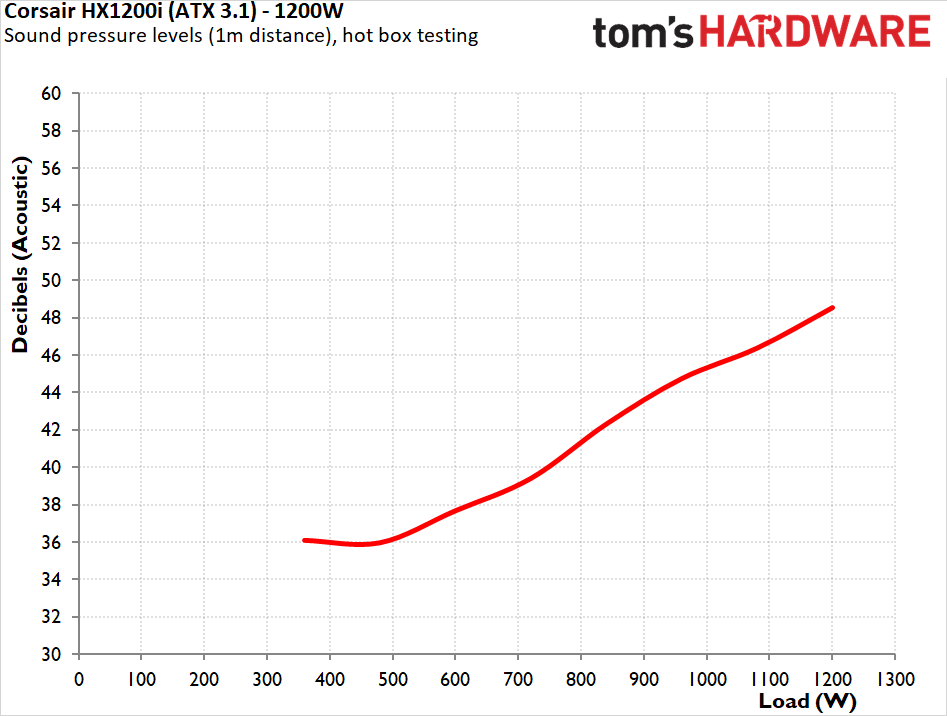

Поведение вентилятора также существенно меняется при высоких температурах: он активируется при гораздо более низком пороге — около 300 Вт. Несмотря на более раннее включение, скорость вентилятора увеличивается постепенно, достигая максимума только при 100% нагрузке. Внутренние температуры остаются относительно низкими для блока такой мощности, что свидетельствует об отличной конструкции системы охлаждения и подборе компонентов.

Качество электропитания

Электрические характеристики — сильная сторона HX1200i, демонстрирующая блестящие результаты по всем показателям.

• Стабильность напряжения: Шина 12 В сохраняет стабильность в пределах 0,7%, а линии 5 В и 3,3 В — 0,8% и 0,4% соответственно. Это впечатляющие показатели для устройства высокой мощности.
• Пульсации: Подавление пульсаций ещё лучше: максимальный уровень составляет 36 мВ на линии 12 В и 22 мВ на обеих второстепенных шинах, что свидетельствует о превосходной фильтрации.

Защита

В ходе тщательной оценки мы оцениваем основные функции защиты каждого блока питания. Защитные функции отличаются высокой надёжностью:

• OCP (защита от перегрузки по току): пороги срабатывания установлены на уровне 116% для линии 12 В и выше — на уровне 134% и 132% для линий 3,3 В и 5 В соответственно.
• OPP (защита от перегрузки по мощности): срабатывает при уровне 118% во время испытаний в режиме «под нагрузкой», обеспечивая достаточный запас прочности.
• Также присутствуют защиты OVP (от перенапряжения) и SCP (от короткого замыкания).

Итог

Corsair HX1200i ATX 3.1 представляет собой продуманный баланс между передовыми функциями и надежной производительностью для пользователей, которым требуется высокая мощность. Несмотря на то, что его розничная цена в ≈24 тыс. руб. ($310) прочно помещает его в премиальный сегмент, сочетание исключительных электрических характеристик, возможностей цифрового мониторинга и высококачественной конструкции обеспечивает реальную выгоду для требовательных системных конфигураций.

Производственный опыт CWT в сочетании с конструктивными изменениями Corsair позволили создать блок питания с образцовыми характеристиками производительности по всем параметрам.

Внешний дизайн сочетает в себе эстетику и функциональность, идеально подходящую для сложных сборок: полностью чёрные кабели в индивидуальной оплетке обеспечивают отличную гибкость и красоту. Наличие двух разъёмов PCIe 5.1 12V-2×6 — настоящее благо для сборщиков ПК, желающих снабдить питанием топовые игровые системы (например, с видеокартой RTX 4090 или будущими моделями).

Однако физические размеры требуют тщательного планирования, поскольку длина корпуса 200 мм может ограничивать совместимость с некоторыми компактными корпусами.

С точки зрения общей производительности, HX1200i демонстрирует превосходную эффективность, уверенно соответствуя требованиям сертификации Cybenetics Platinum в различных условиях тестирования. Блок достигает впечатляющего КПД, который остаётся стабильным во всём рабочем диапазоне, и демонстрирует минимальное снижение производительности при высоких температурах.

С точки зрения тепловых характеристик HX1200i впечатляет своей способностью поддерживать низкую внутреннюю температуру даже при высокой выходной мощности. Система охлаждения продумана до мелочей: блок работает абсолютно бесшумно при умеренных нагрузках (до 600 Вт в холодном тесте) и увеличивает скорость вращения вентилятора только при необходимости.

Corsair HX1200i — разумный выбор для сборщиков систем, которым требуется высокая мощность, превосходные электрические характеристики и расширенные функции. Его цена высока, но оправдана, учитывая производительность, цифровой интерфейс и соответствие стандарту ATX 3.1. Однако для большинства обычных пользователей альтернативы могут предложить более выгодные цены без существенных компромиссов.
