Обзор блока питания Corsair HX1000i SHIFT 1000W

Компания Corsair заработала свою репутацию не просто за счет постепенного совершенствования, но и благодаря стратегическим инновациям, которые порой меняют ожидания рынка. В то время как конкуренты сосредотачивались на процентах эффективности и модульной конструкции кабелей, Corsair подвергла сомнению фундаментальные предположения об интеграции блоков питания. Результат перед нами: HX1000i SHIFT — устройство, которое буквально меняет парадигму, перемещая модульные разъемы с их традиционного заднего положения на сторону корпуса, что позволяет прокладывать кабели непосредственно за лотком материнской платы.

Эта архитектурная трансформация представляет собой нечто большее, чем просто эстетические амбиции. Переместив разъемы перпендикулярно традиционной ориентации, Corsair полностью устраняет проблему видимой организации кабелей — при условии, что у сборщиков ПК есть корпуса, специально разработанные для такого радикального отклонения от стандартной компоновки блоков питания. Риск здесь не столько технический — проверенная репутация CWT демонстрирует более чем достаточный уровень инженерного мастерства. Скорее, Corsair рассчитывает на то, что значительная часть сборщиков ПК премиум-класса будет настолько высоко ценить идеальную организацию кабелей, что смирится с ограниченной совместимостью с корпусами и премиальной ценой.

Блок питания HX1000i SHIFT ещё больше усложняет своё ценовое предложение за счёт интеграции с экосистемой. Встроенный iCUE Link System Hub превращает блок питания из простого источника питания в центральный узел управления совместимыми вентиляторами, RGB-подсветкой и периферийными устройствами.

Для сборщиков, уже использующих экосистему Corsair, эта консолидация устраняет перегрузку разъёмов на материнской плате и упрощает управление программным обеспечением. Для других это представляет собой дополнительную сложность без очевидных преимуществ. Устройство соответствует спецификациям Intel ATX 12V v3.1 и PCIe 5.1, получив сертификат Cybenetics Platinum, гарантирующий КПД более 91% при номинальной нагрузке.

Однако при розничной цене, превышающей 340 долларов (27 тыс. руб.), HX1000i SHIFT сталкивается со скептицизмом со стороны прагматичных сборщиков, которые сомневаются, оправдывает ли революционная система управления кабелями существенную переплату по сравнению с традиционными альтернативами, обеспечивающими сопоставимые электрические характеристики. Хотя блок питания Corsair HX1000i SHIFT не вошёл в наш список лучших блоков питания, он всё же предлагает привлекательное соотношение цены и качества для сборщиков компьютеров с соответствующим оборудованием.

Технические характеристики (рассчитаны на температуру 50 °C)

В коробке

Блок питания Corsair HX1000i SHIFT поставляется в упаковке, выполненной в фирменном черно-желтом стиле компании, который стал синонимом высококачественной продукции Corsair. Прочная картонная конструкция обеспечивает надежную защиту. Внутри нейлоновый чехол и тщательно разработанные вставки надежно защищают устройство во время транспортировки.

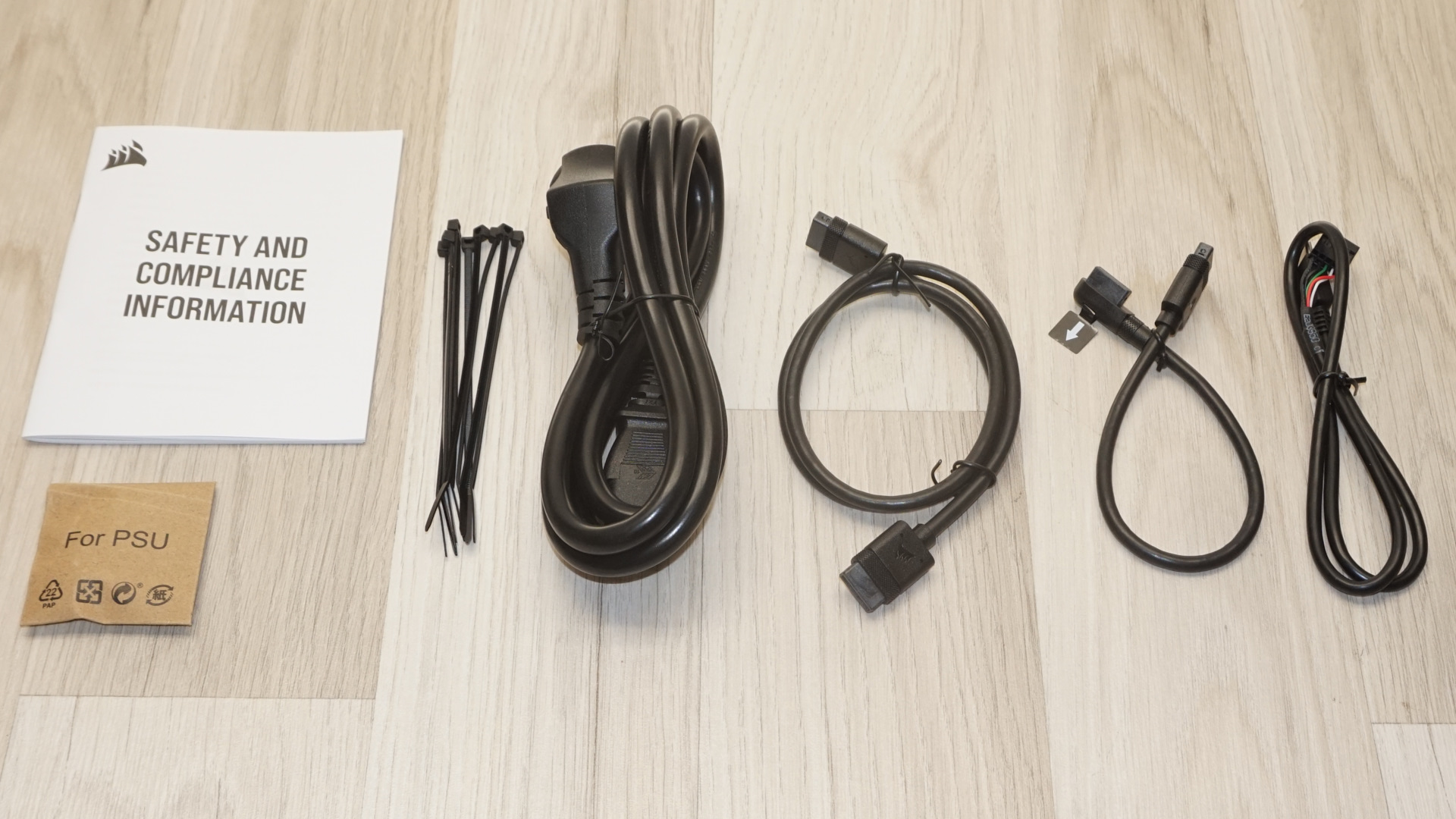

Комплект аксессуаров практически не выходит за рамки базового набора. Corsair включает стандартные крепежные винты и кабель питания переменного тока, а также специальные кабели для встроенного системного концентратора iCUE Link. Несколько кабельных стяжек дополняют комплект, хотя сборщики, вкладывающие значительные средства в организацию кабелей, скорее всего, будут использовать более сложные решения.

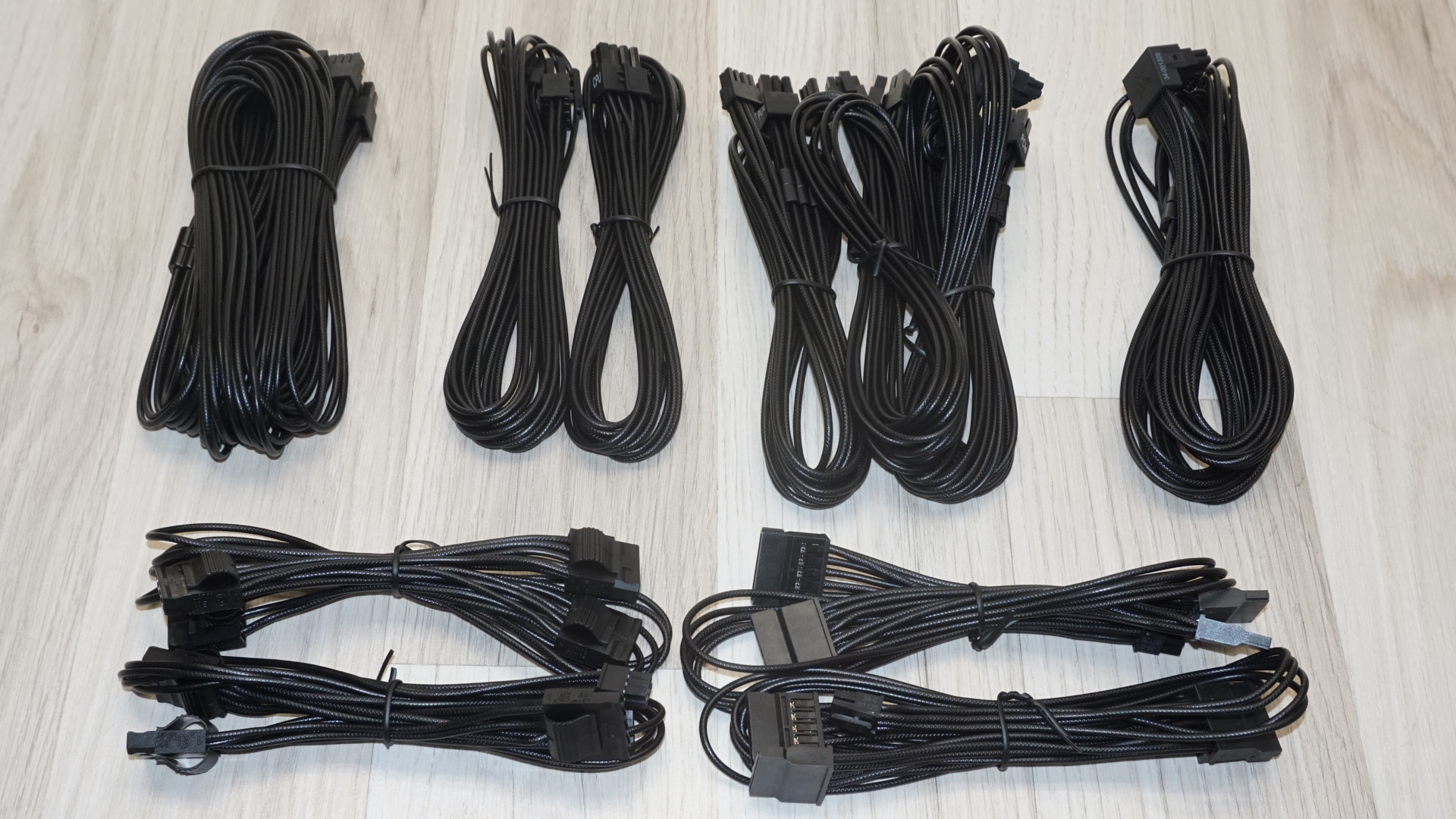

Ситуация с кабелями заслуживает подробного обсуждения, поскольку Corsair внедрила свою фирменную кабельную систему «Type 5» во всей системе HX1000i SHIFT. Каждый кабель имеет полностью черную конструкцию с соответствующими разъемами и проводниками, а также использует оплетку для каждого провода, что обеспечивает привлекательный внешний вид без громоздкости традиционных плетеных решений. Что еще более важно, в этих кабелях используются разъемы меньшего размера со стороны блока питания, такие же, как и в стандарте 12V-2×6, что позволяет увеличить плотность размещения кабелей на модульной панели, сохраняя при этом высокую пропускную способность по току.

Конфигурация разъемов раскрывает стратегические решения относительно целевой аудитории. Модель мощностью 1000 Вт имеет один разъем 12V-2×6, способный подавать до 600 Вт на совместимые видеокарты, а также четыре традиционных 6+2-контактных разъема PCIe для более широкой совместимости.

Corsair использует интеллектуальное мультиплексирование: два из 6+2 разъемов PCIe используют один и тот же разъем 12V-2×6 на стороне блока питания, что позволяет сборщикам либо использовать современный разъем вместе с двумя устаревшими разъемами, либо использовать четыре устаревших разъема, полностью отказавшись от возможности использования 12V-2×6. Такая гибкость решает проблему переходных комбинаций оборудования, хотя наличие только одного разъема 12V-2×6 может оказаться ограничивающим фактором в будущем. Следует отметить, что только вариант мощностью 1500 Вт имеет два собственных разъема 12V-2×6.

Кабели Corsair HX1000i SHIFT

Внешний вид

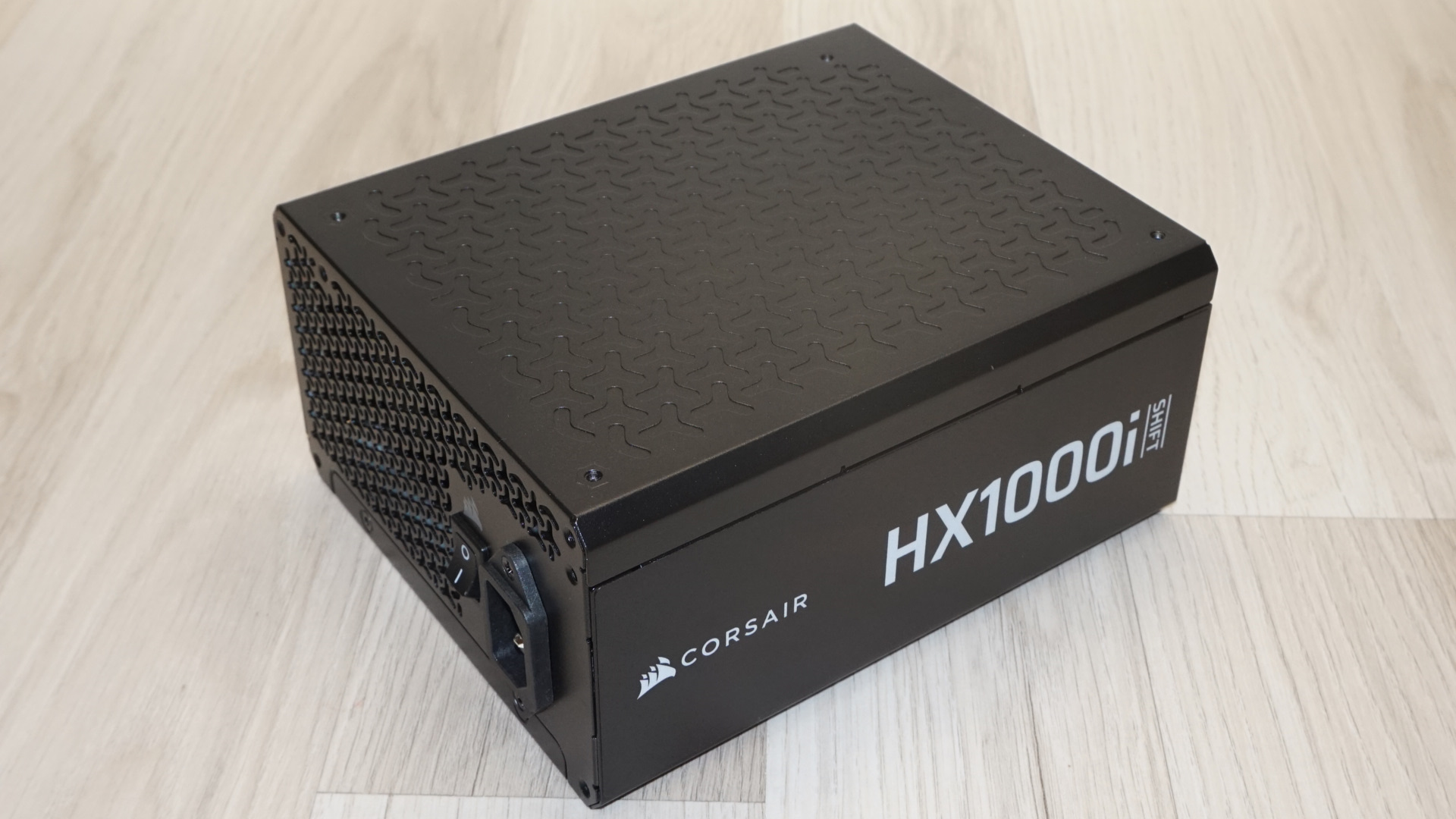

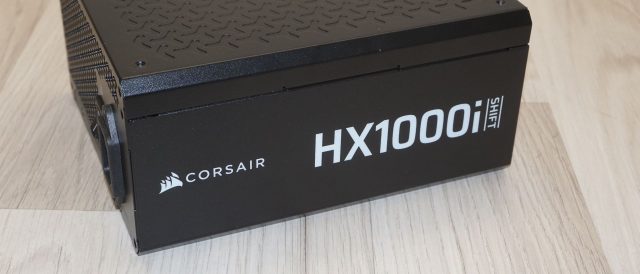

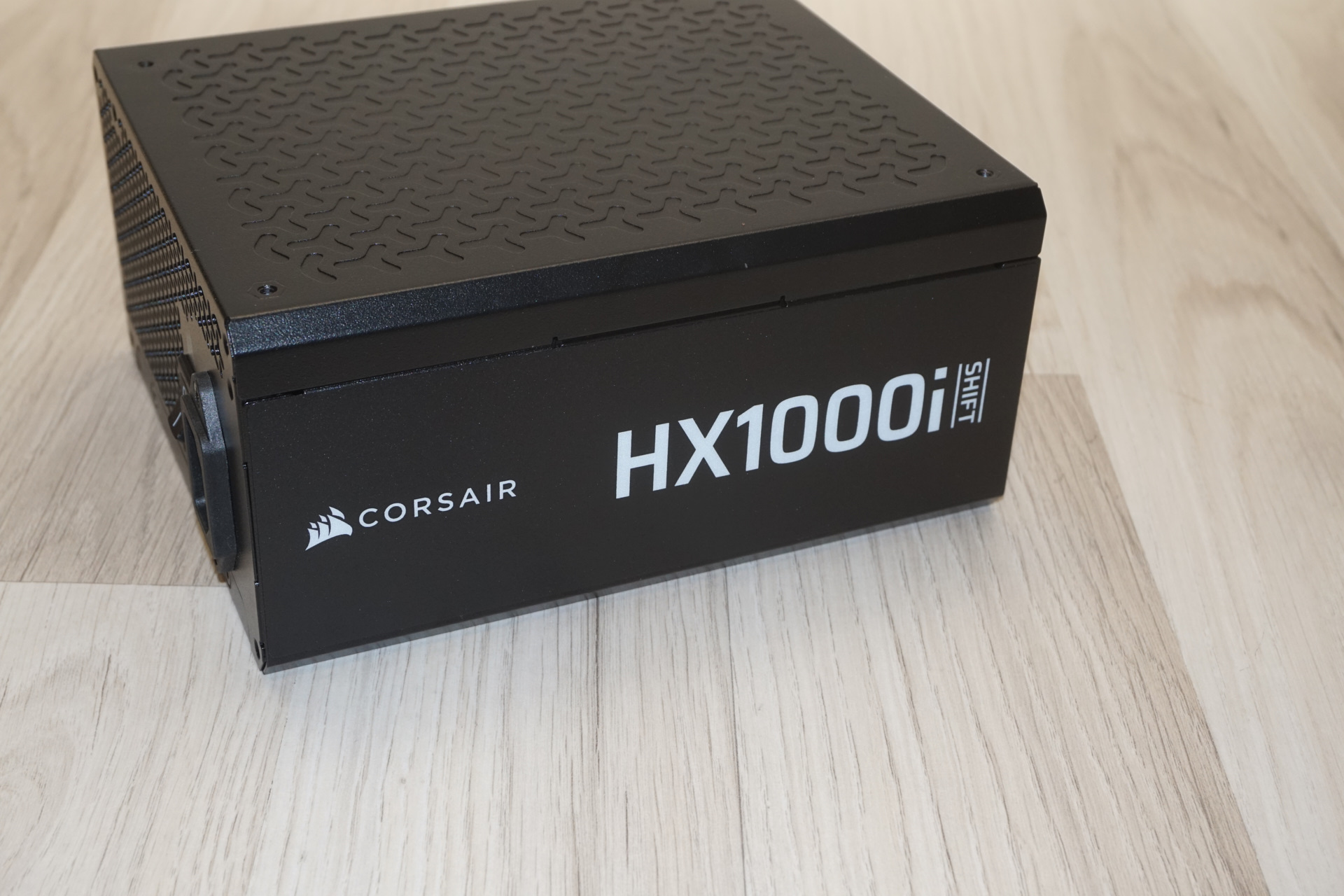

Корпус HX1000i SHIFT от Corsair сочетает в себе функциональные инновации и агрессивный эстетический вид. Корпус имеет матовое черное покрытие, демонстрирующее исключительное качество — он устойчив к отпечаткам пальцев, царапинам и изготовлен с точностью, исключающей использование бюджетных производственных технологий. Глубина HX1000i SHIFT составляет 170 мм, что превышает рекомендуемые для стандарта ATX 140 мм.

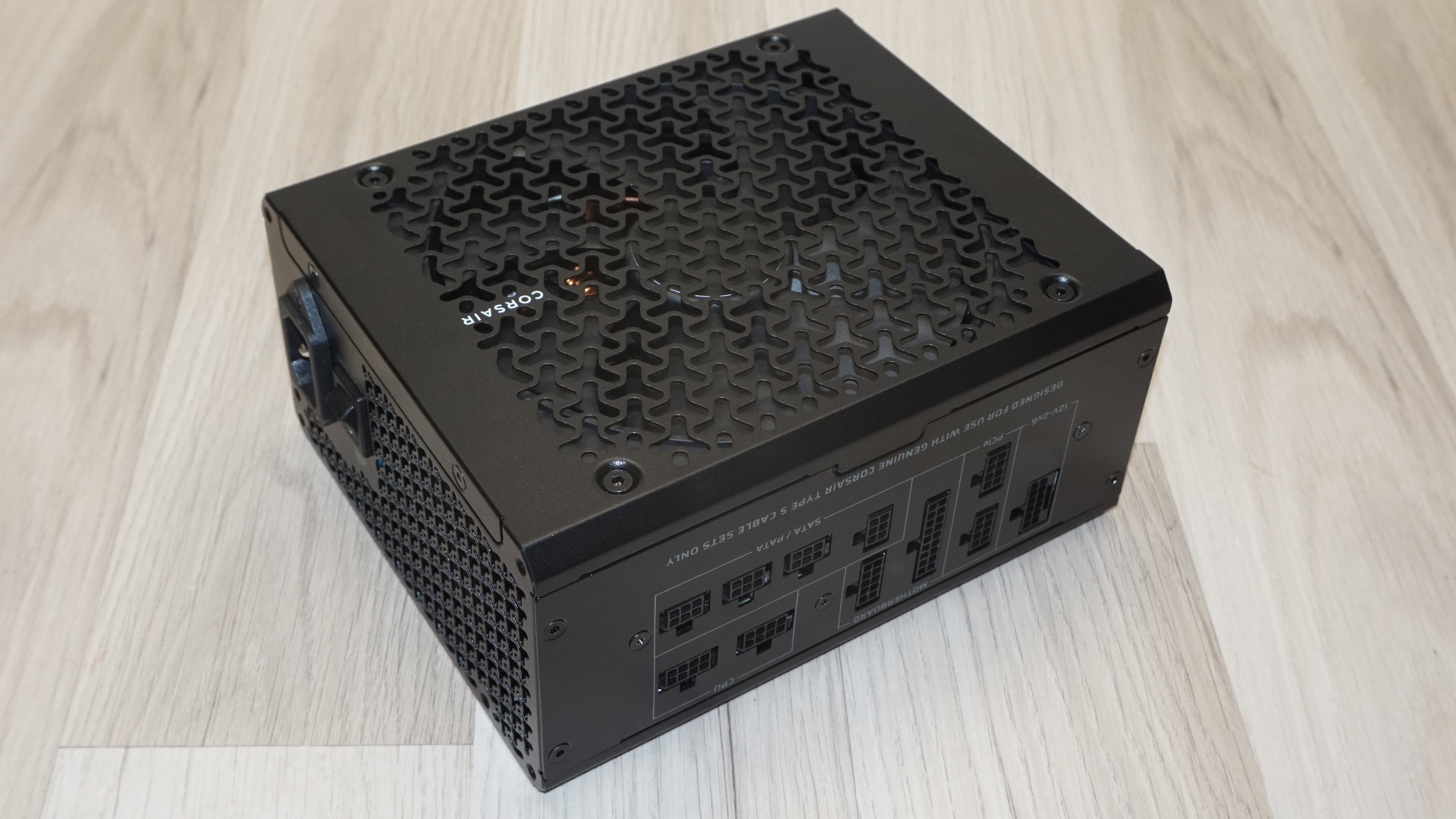

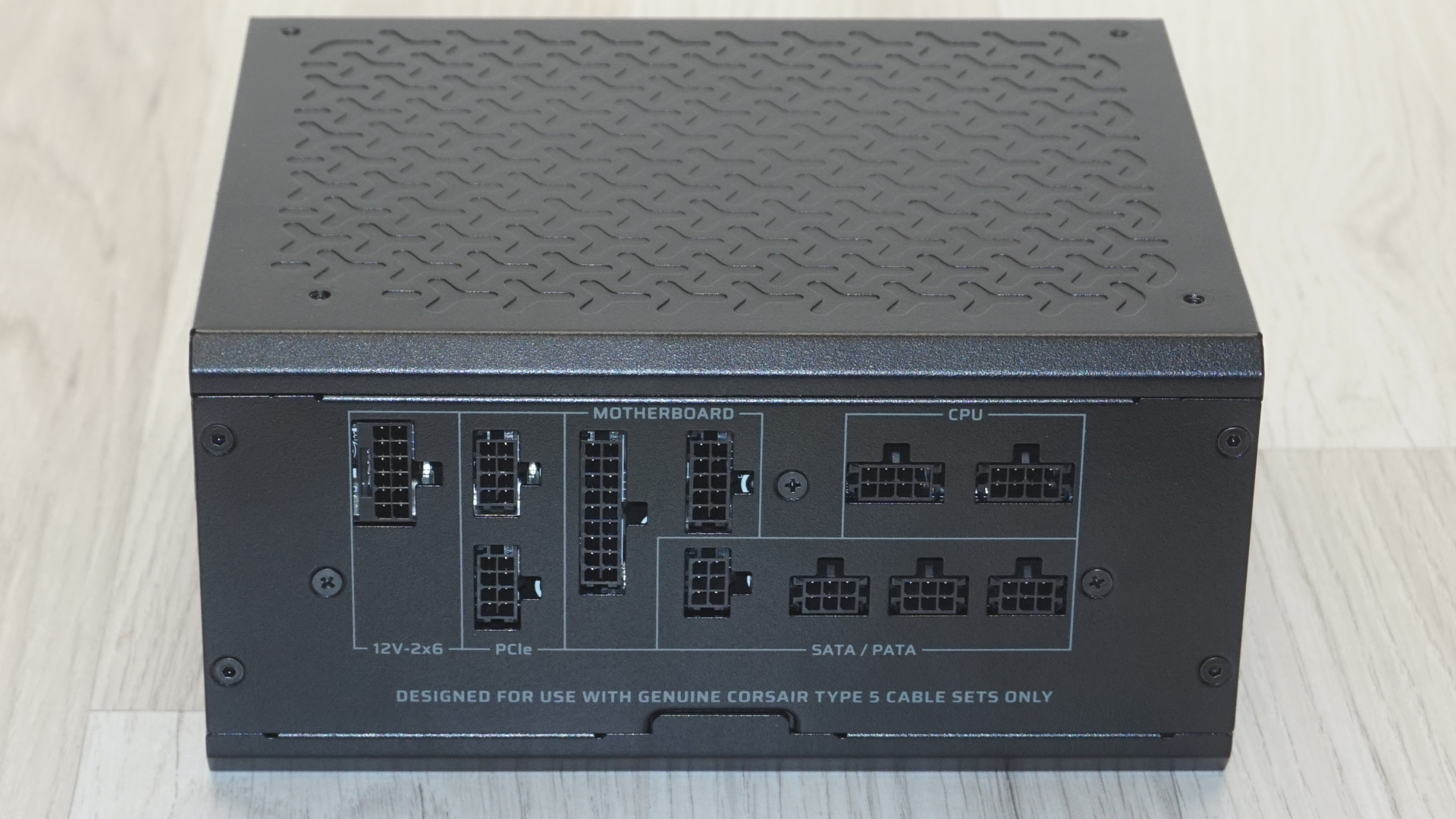

Тем не менее, смещенная модульная панель, установленная с левой стороны корпуса, является его определяющей особенностью, кардинально изменяющей геометрию прокладки кабелей по сравнению с традиционными конфигурациями с задней панелью и требующей проверки совместимости. Такое расположение позволяет кабелям выходить непосредственно в каналы для укладки кабелей за лотком материнской платы, но только в корпусах, специально разработанных для такой нетрадиционной компоновки.

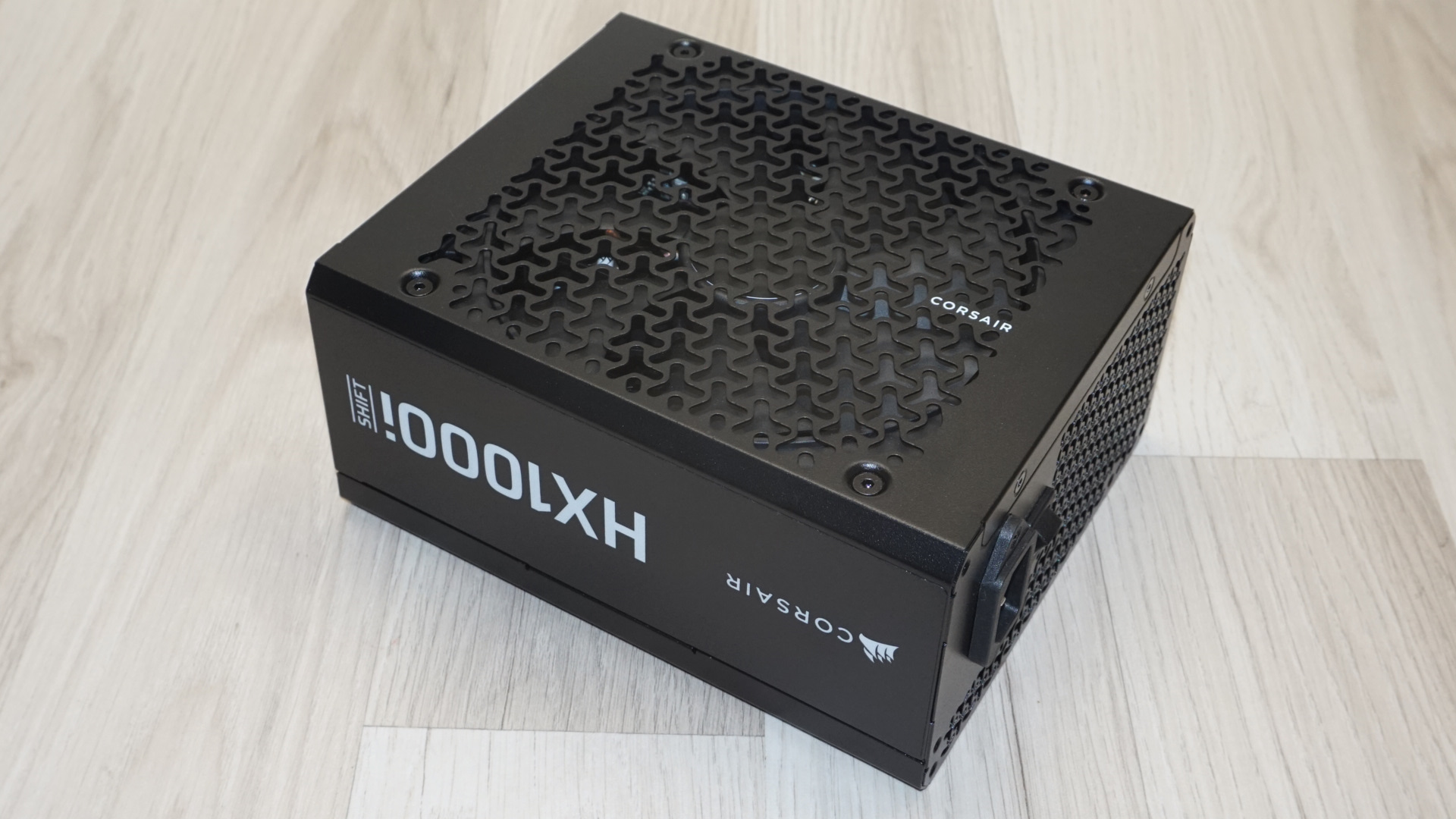

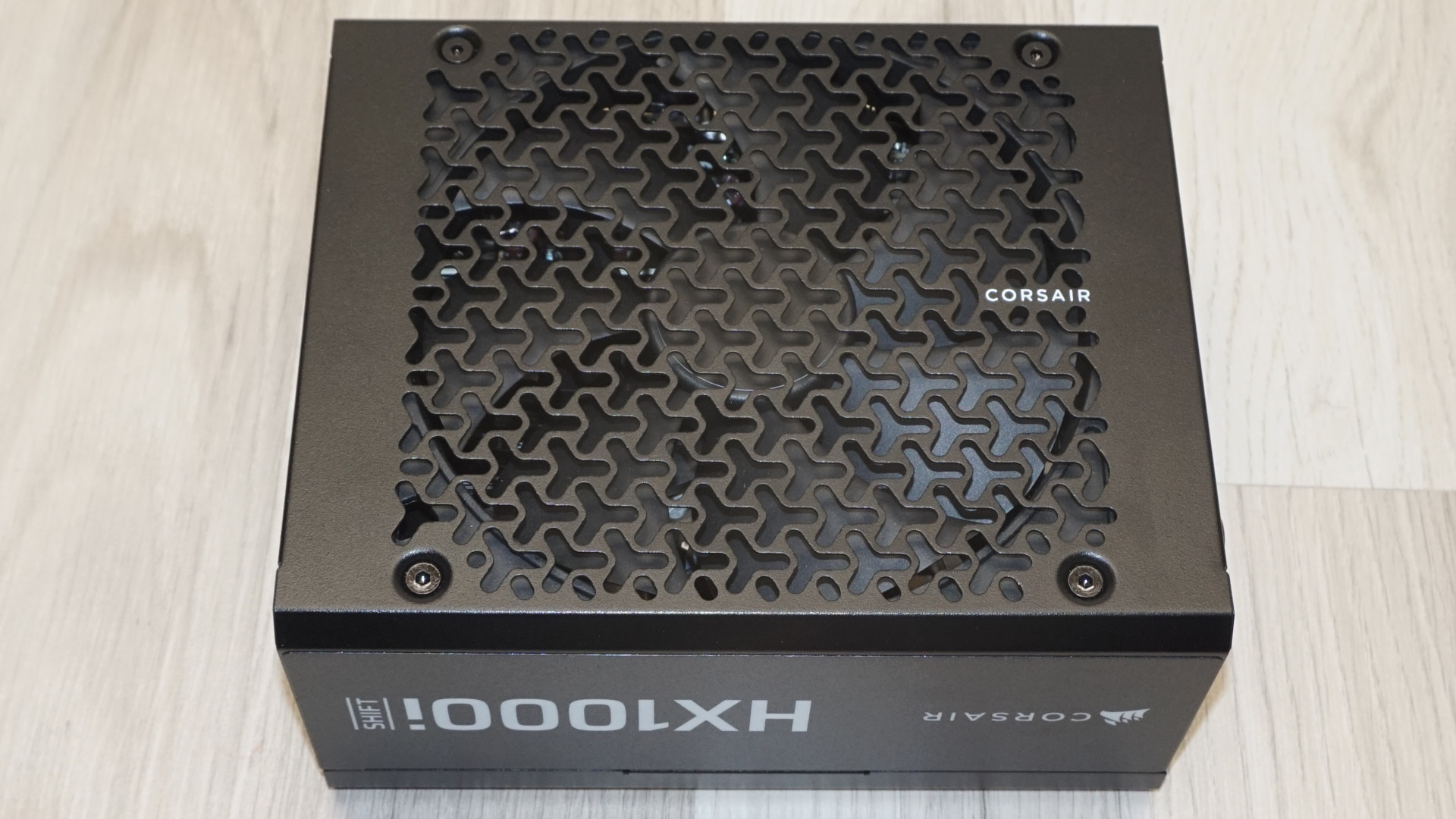

Передняя панель отличается минималистичной элегантностью и включает стандартную розетку переменного тока и выключатель. С правой стороны расположена простая декоративная наклейка, а решетка вентилятора, интегрированная в верхнюю поверхность, имеет характерный узор в виде «спиннера». Тот же геометрический мотив вытиснен на верхней части самого корпуса. На задней панели размещена наклейка с электрическими характеристиками и сертификатами, документирующая возможности устройства для справки, не нарушая при этом общую эстетику. На левой боковой панели представлен модульный блок разъемов с едва заметными печатными обозначениями, указывающими на назначение каждого разъема. Эти разъемы заметно меньше, чем те, которые мы обычно видим.

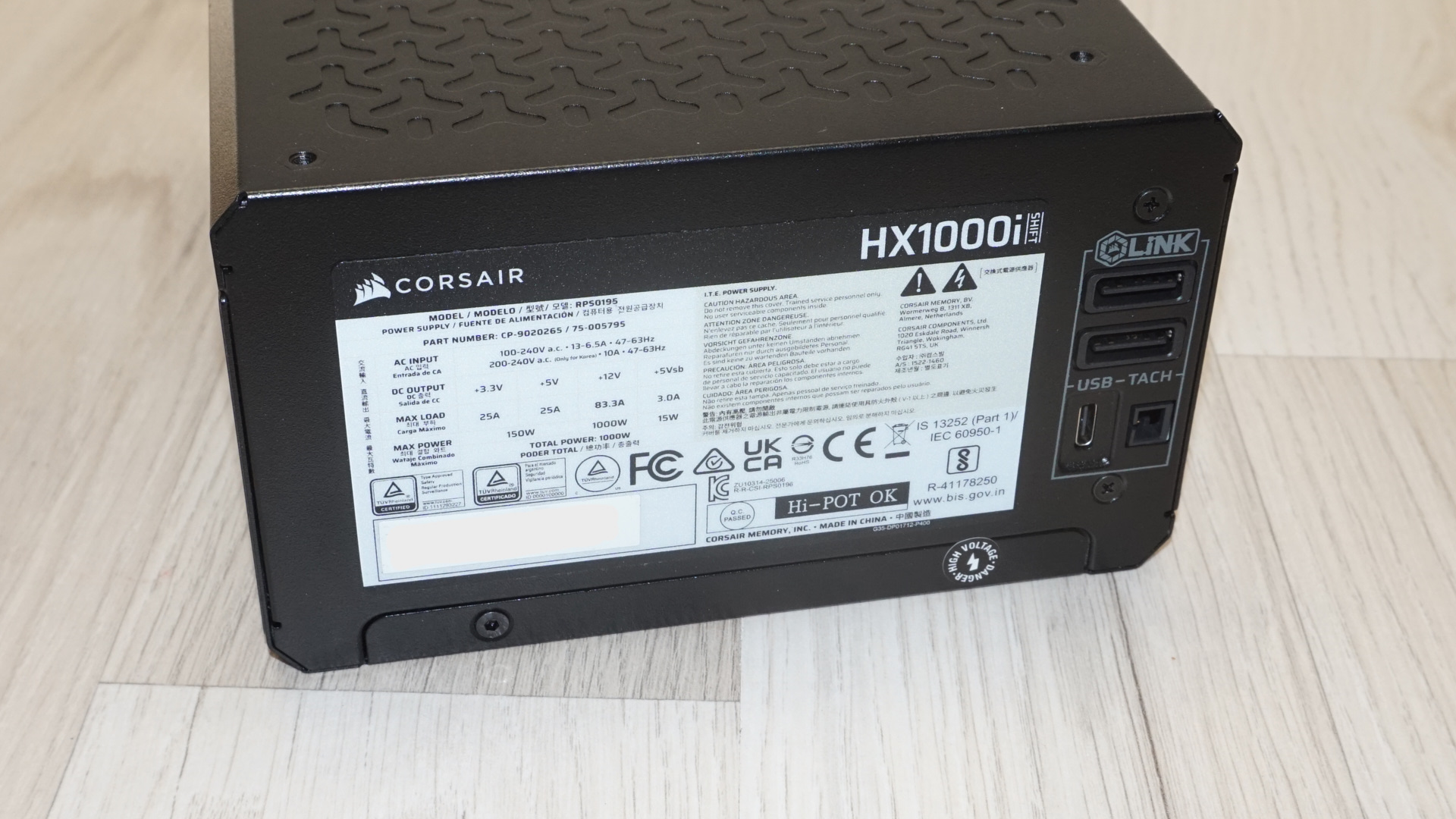

Пожалуй, наиболее интригующим является то, что Corsair интегрировала функциональность iCUE Link System Hub непосредственно в корпус блока питания. Специальные разъемы для кабелей устройств iCUE расположены рядом с несколько загадочным 2-контактным разъемом тахометра, превращая блок питания в центральный узел для управления экосистемой. Для преданных поклонников Corsair эта интеграция устраняет необходимость в отдельном аппаратном хабе и упрощает управление RGB-подсветкой и вентиляторами. Для других же это означает наличие функций, которые, возможно, никогда не будут активированы.

Внутренний дизайн

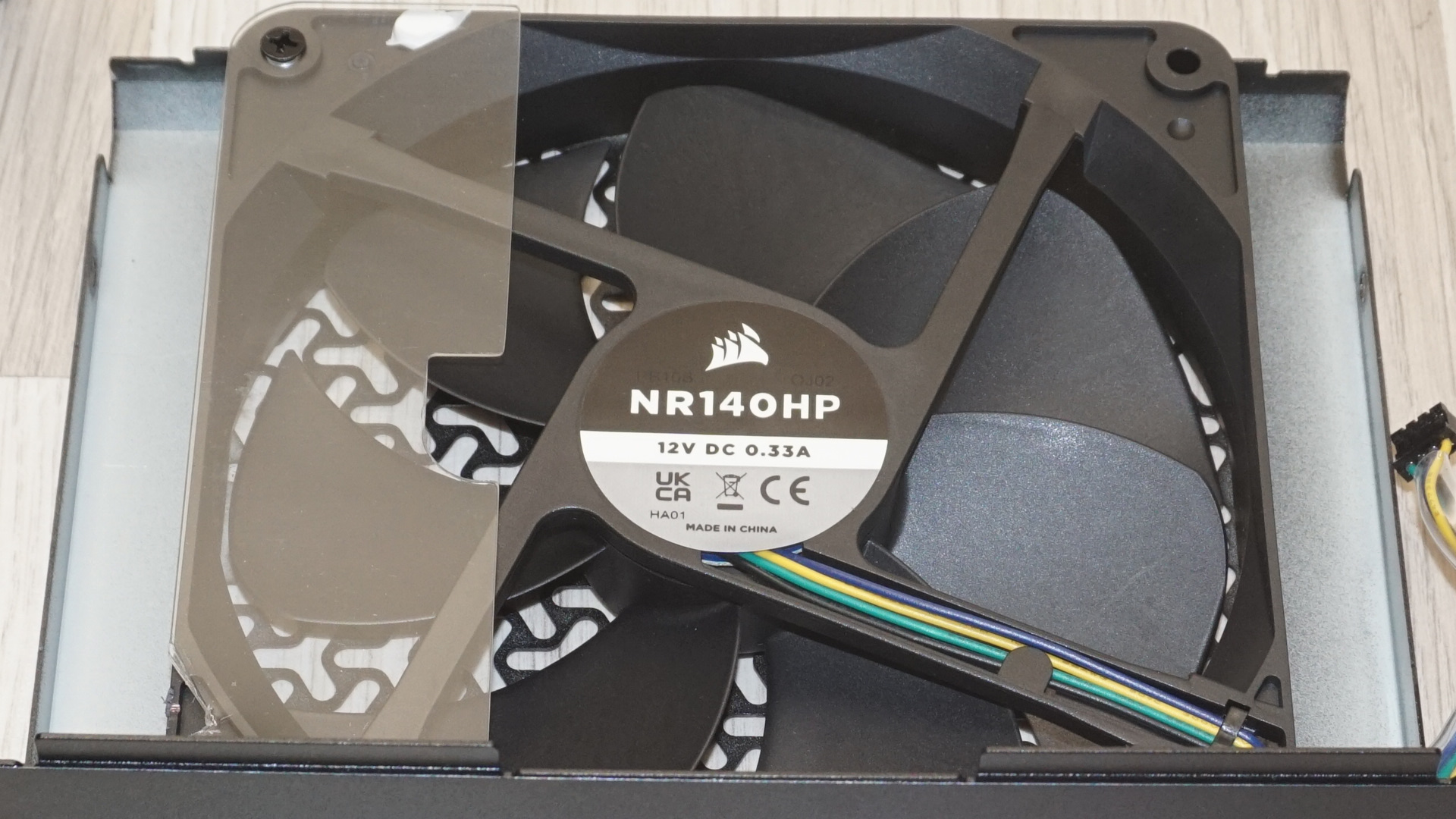

За терморегулирование отвечает 140-мм вентилятор Corsair NR140HP, оснащенный гидродинамическим подшипником (FDB). Технология FDB представляет собой премиальный уровень в конструкции подшипников вентиляторов, обеспечивая исключительную надежность и удивительно тихую работу по сравнению с альтернативами в виде втулочных или винтовых подшипников.

Эти вентиляторы поддерживают низкий уровень шума даже на высоких скоростях, обеспечивая при этом показатели MTBF, которые уверенно подтверждают десятилетнюю гарантию Corsair. Хотя Corsair не опубликовала подробные технические характеристики этой конкретной модели вентилятора, тестирование показывает максимальную скорость вращения, приближающуюся к 2300 об/мин — очень высокая максимальная скорость, которая, благодаря схеме терморегулирования, остается неиспользованной в типичных условиях эксплуатации.

Компания Channel-Well Technology выступает в качестве OEM-производителя этой платформы, что обусловлено многолетним опытом проектирования блоков питания среднего и высокого класса для многочисленных брендов. Инженерное мастерство CWT позволило создать множество продуктов для энтузиастов, зарекомендовав себя как надежный партнер в разработке блоков питания премиум-класса. Основная концепция дизайна не сильно отличается от традиционных высокопроизводительных устройств.

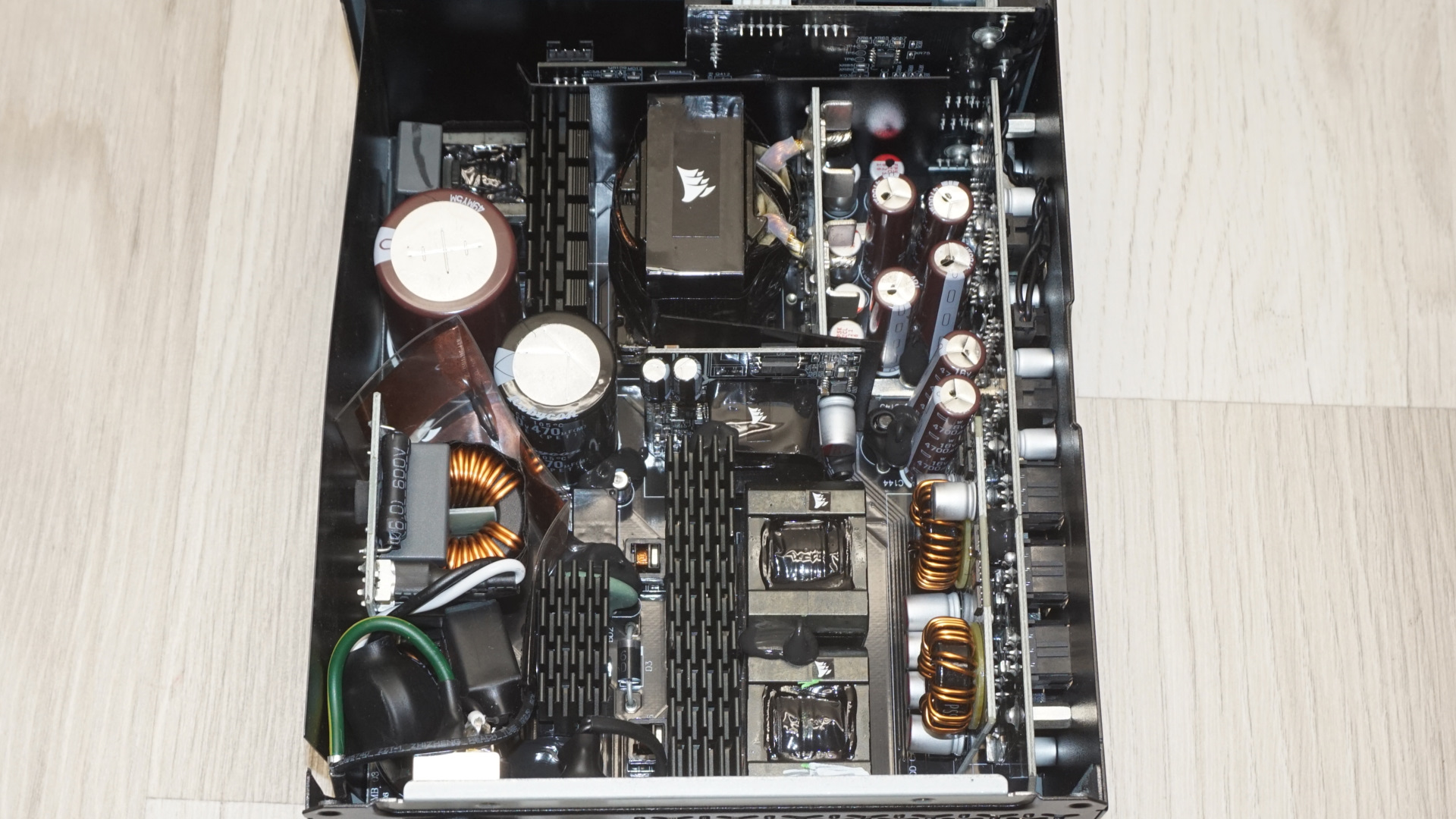

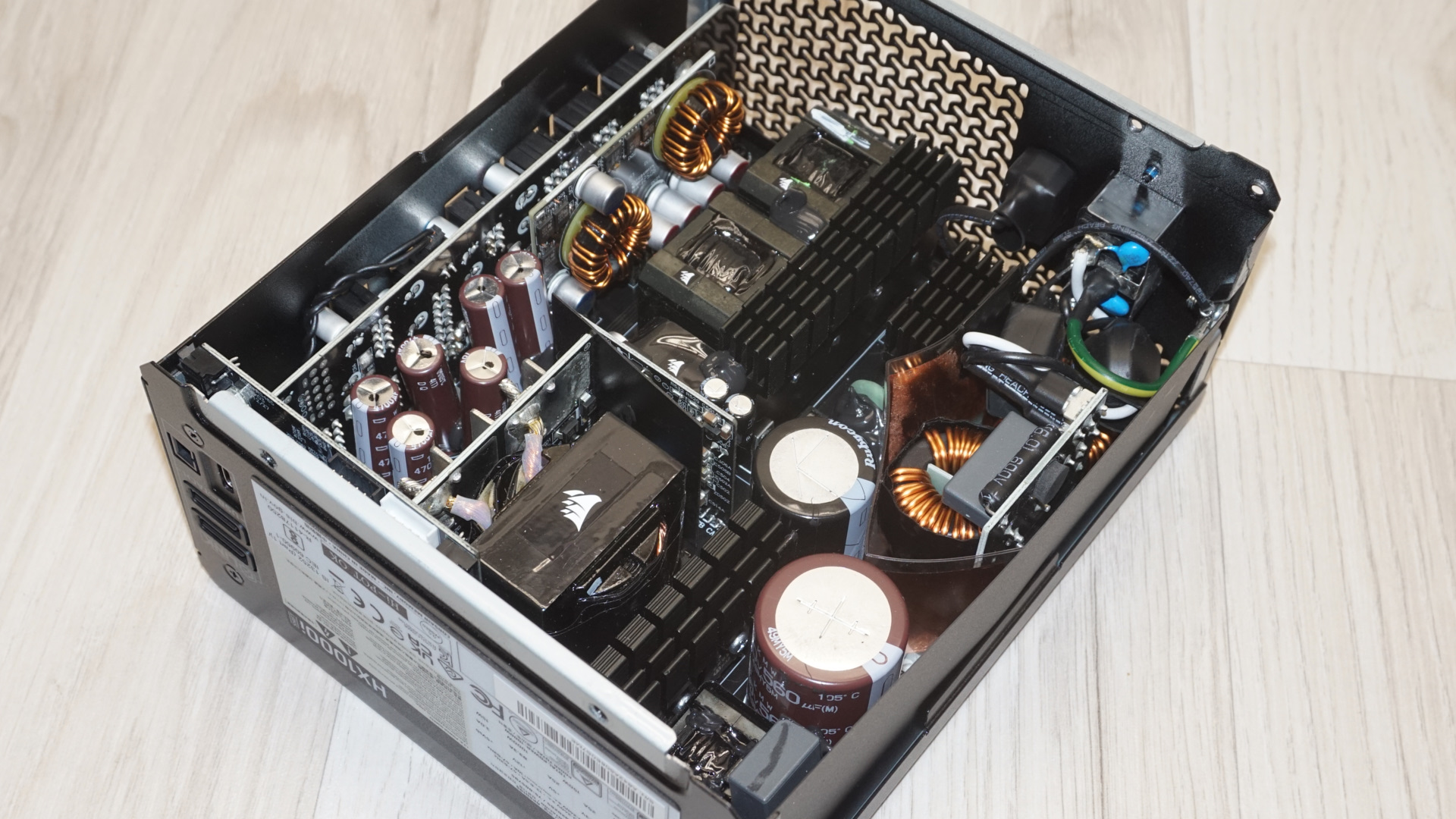

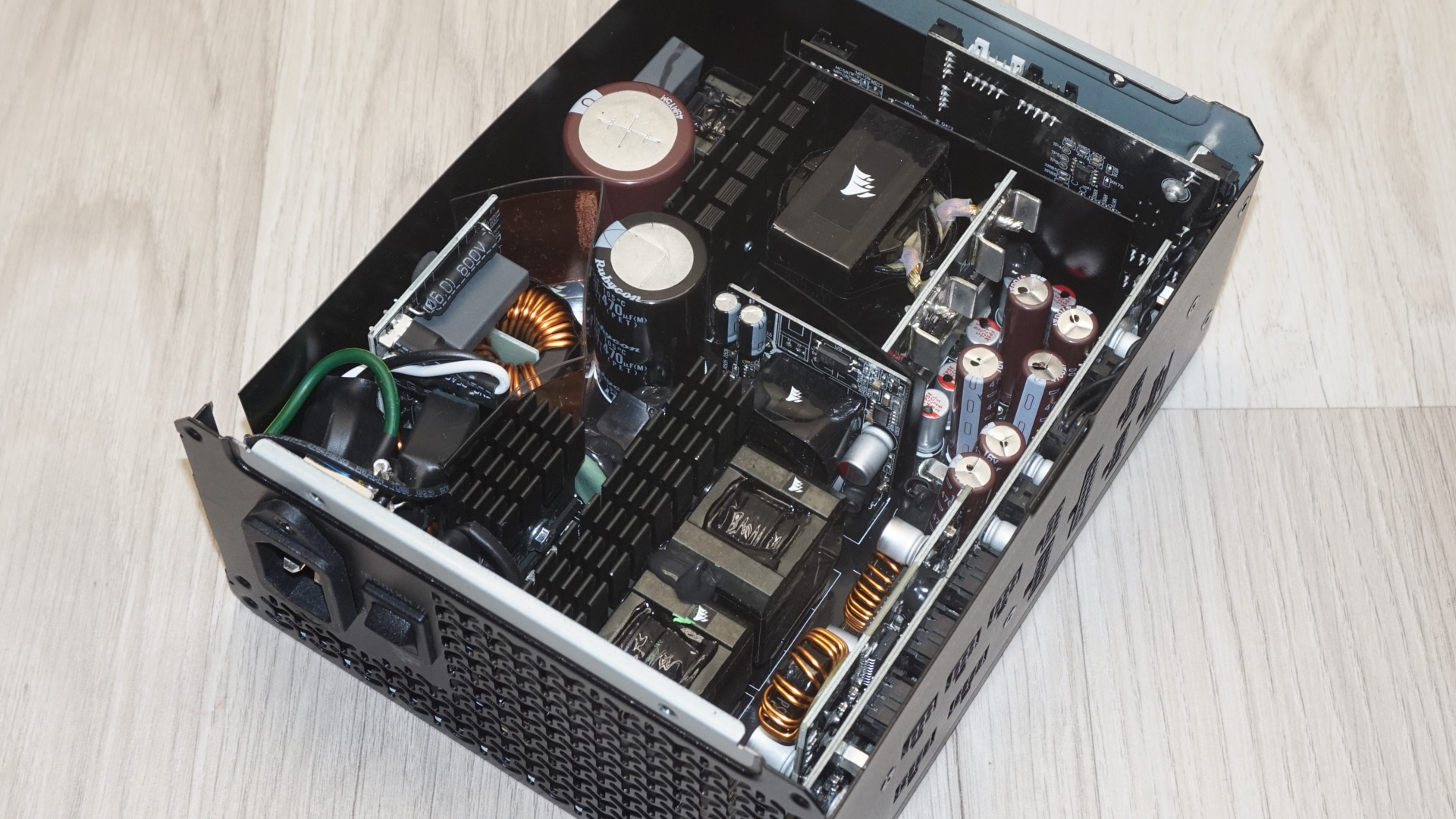

Здесь используются активная коррекция коэффициента мощности (PFC), синхронное выпрямление, DC-DC преобразование для второстепенных линий питания и т.д. Однако ориентация печатной платы повернута на 90 градусов по часовой стрелке для размещения бокового разъема. Это, казалось бы, простое изменение на самом деле требует комплексной переработки, поскольку расположение компонентов, пути рассеивания тепла и электрическая разводка меняются для поддержания производительности в измененной геометрии.

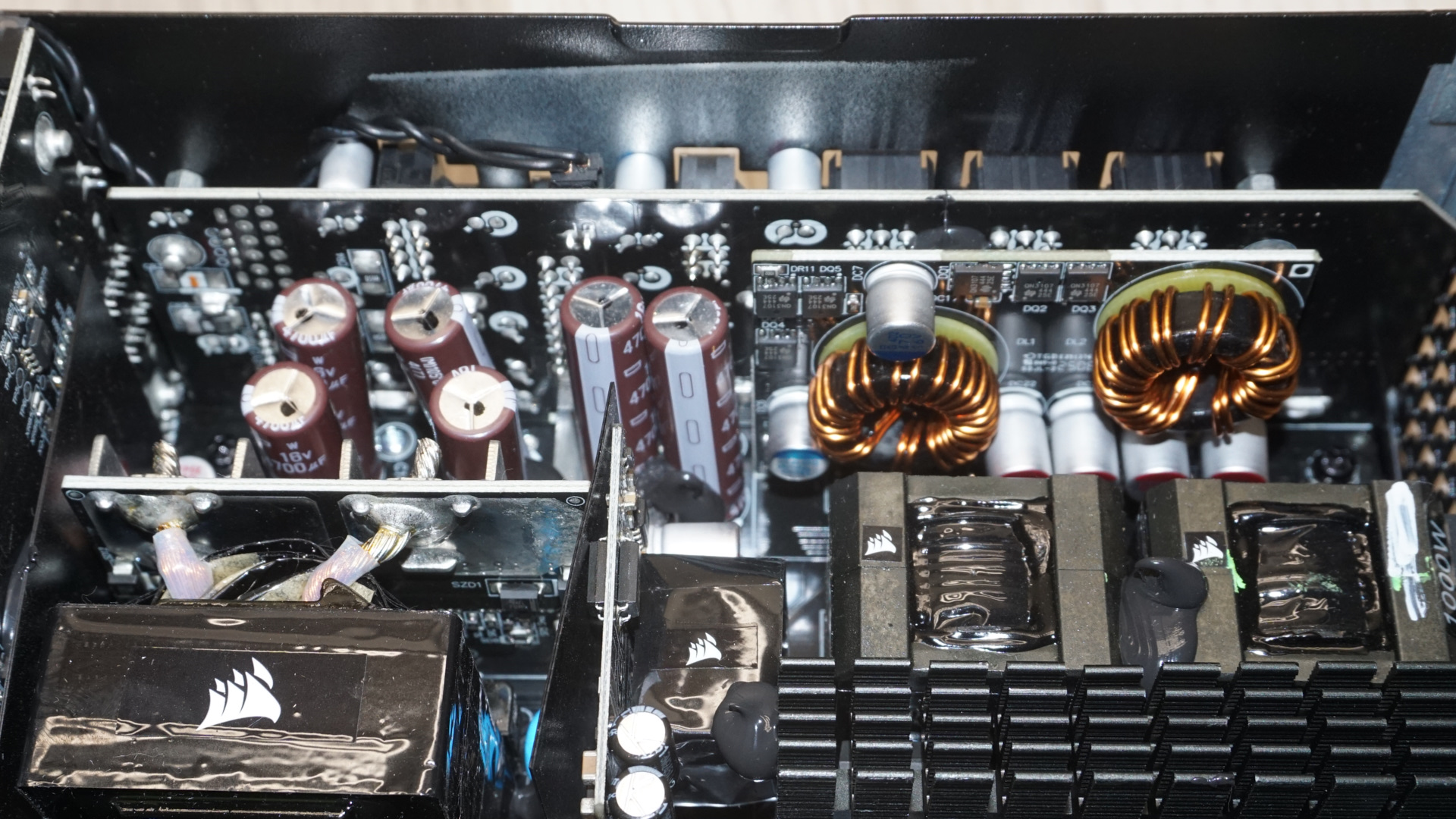

На этапе фильтрации входного сигнала реализована надежная защита с использованием шести Y-конденсаторов, двух X-конденсаторов и двух фильтрующих индукторов, что значительно превосходит минимальные требования. Два выпрямительных моста установлены на общем радиаторе сразу после фильтрации.

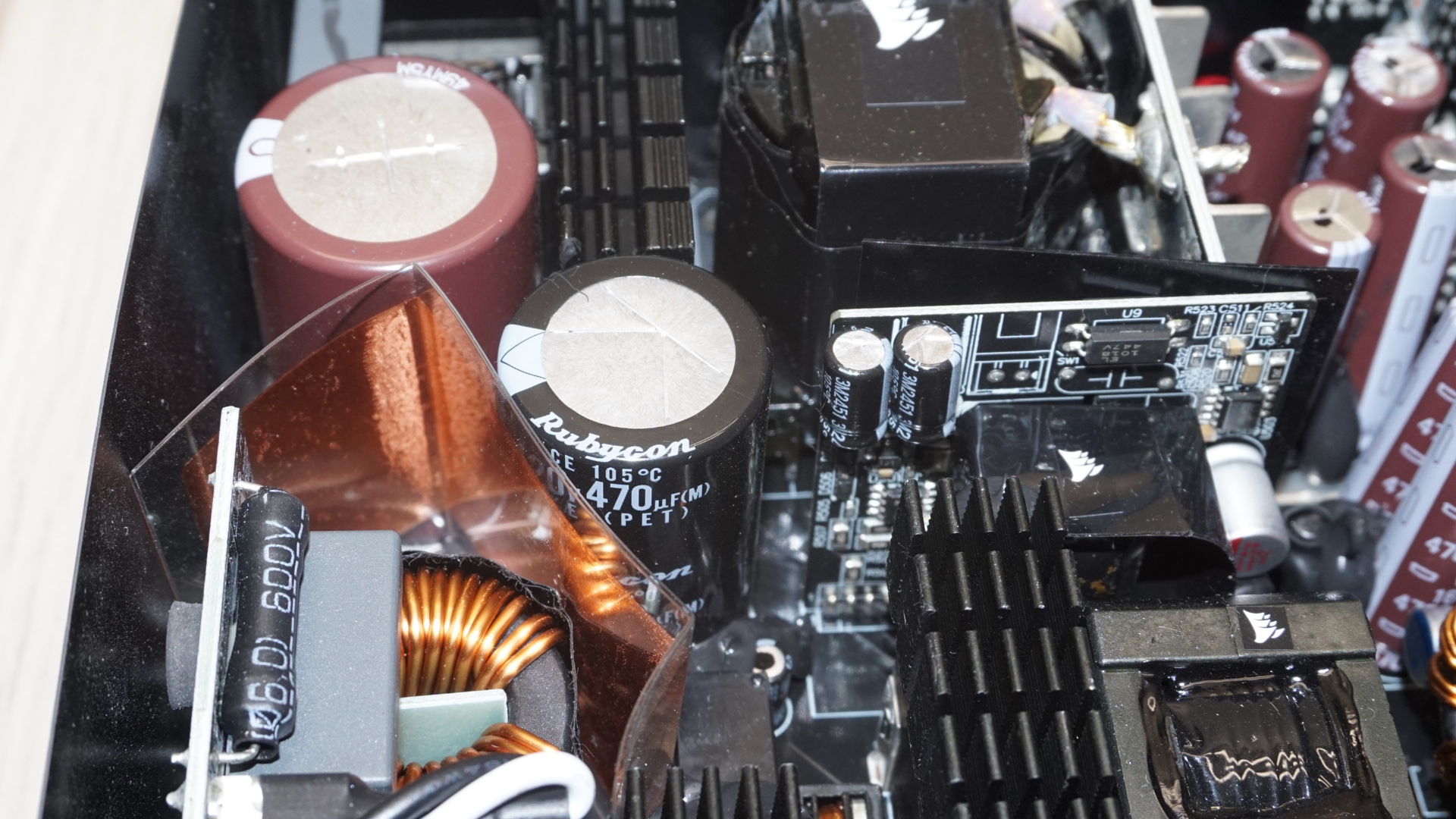

Схема APFC демонстрирует более сложный подход к коррекции коэффициента мощности. Два MOSFET-транзистора Infineon 60R099P6 выполняют основные функции активной коррекции коэффициента мощности, а дополнительный MOSFET-транзистор (SPN5003) повышает эффективность при низкой нагрузке — конфигурация, которую CWT успешно применяет на нескольких последних платформах. Эта цифровая чередующаяся топология коррекции коэффициента мощности обеспечивает превосходные характеристики эффективности во всем диапазоне нагрузок по сравнению с традиционными подходами. Пассивными компонентами схемы APFC являются конденсатор Nippon Chemi-Con 560 мкФ в паре с конденсатором Rubycon 470 мкФ и двумя индукторами в корпусах.

В первичном каскаде инверсии используются два MOSFET-транзистора Infineon 60R099P6, сконфигурированные в полумостовой топологии и установленные на массивных радиаторах рядом с основным трансформатором. Эти радиаторы обеспечивают достаточную площадь рассеивания тепла для таких эффективных MOSFET-транзисторов, что говорит о довольно консервативной тепловой конструкции. Во вторичной цепи на вертикальной дочерней плате размещены десять MOSFET-транзисторов Infineon 014N04LS для синхронного выпрямления, генерирующих первичное напряжение 12 В.

Такое распределение позволяет равномерно распределять тепловые нагрузки и обеспечивать превосходную эффективность. Corsair использует тот же тип MOSFET-транзисторов во всей схеме, включая отдельные схемы DC-DC преобразователей на другой вертикальной дочерней плате, генерирующие напряжения 3,3 В и 5 В. Конденсаторы во вторичной цепи поставляются исключительно от известных японских производителей: в списке материалов преобладают продукты Nippon Chemi-Con, Rubycon и Nichicon.

Одно из важных архитектурных решений: в HX1000i SHIFT полностью отсутствует линия -12 В, что свидетельствует о признании этой устаревшей спецификации недостатком, не приносящим практической пользы современным системам.

Результаты испытаний на холод (при температуре окружающей среды 25°С)

Для тестирования блоков питания мы используем высокоточные электронные нагрузки с максимальной потребляемой мощностью 2700 Вт, осциллограф Rigol DS5042M 40 МГц, анализатор мощности Extech 380803, два высокоточных цифровых термометра UNI-T UT-325, измеритель уровня звукового давления Extech HD600, разработанный нами термобокс и различные другие компоненты и детали.

1 из 5

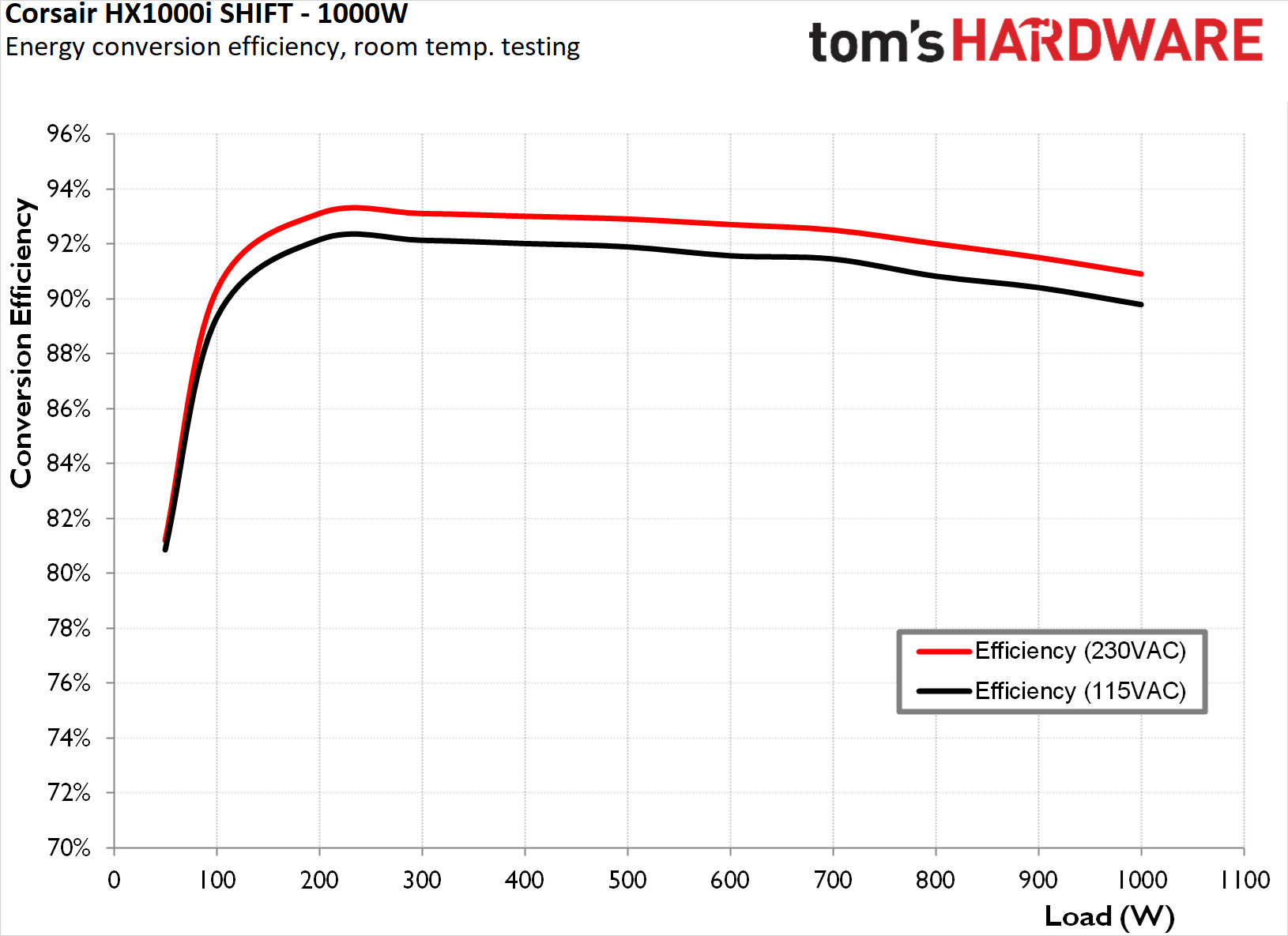

В контролируемых условиях холодных испытаний при температуре окружающей среды 25°С, блок питания Corsair HX1000i SHIFT продемонстрировал эффективность, которая с легкостью соответствует требованиям сертификации Cybenetics Platinum. При входном напряжении 115 В переменного тока устройство достигло средней номинальной эффективности под нагрузкой 90,7%, а при входном напряжении 230 В переменного тока производительность повысилась до 92,2%, что ставит это устройство в число флагманских.

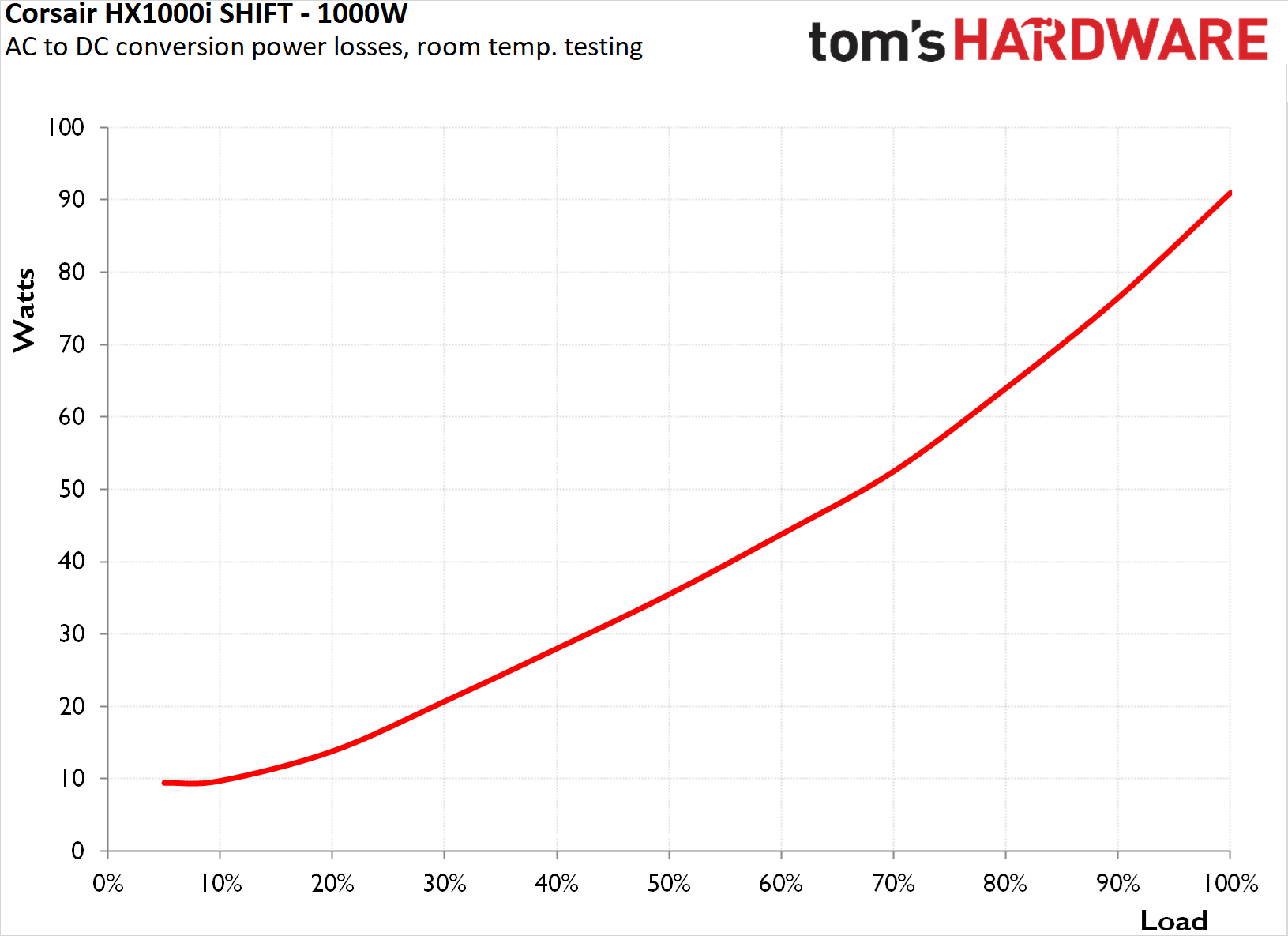

Фактически, оно не дотягивает до сертификации Cybenetics Titanium всего на 0,3%. Кривая эффективности демонстрирует отличные характеристики, достигая пика примерно при 40% нагрузке, а затем постепенно снижаясь по мере увеличения потребляемой мощности. Этот профиль эффективности остается удивительно стабильным в большей части рабочего диапазона, никогда не падая резко даже при приближении нагрузки к максимальной мощности. Эффективность при очень низкой нагрузке также является весьма хорошим показателем для устройства киловаттного класса.

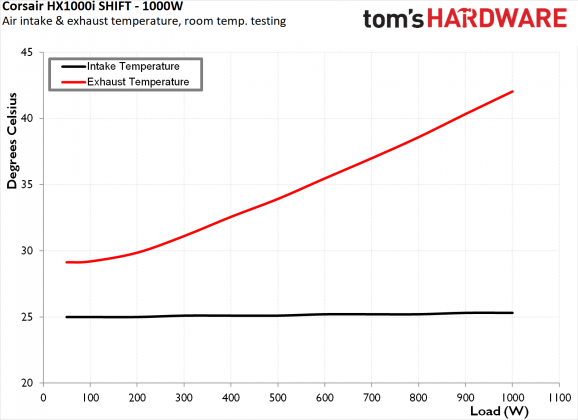

Поведение вентилятора во время холодных испытаний демонстрирует наличие сложной программы управления температурным режимом. Вентилятор NR140HP остается полностью неактивным до тех пор, пока нагрузка не достигнет примерно 500 Вт, но, что примечательно, не включается сразу же при этом пороговом значении. Вместо этого, похоже, устройству требуется некоторая длительная нагрузка, прежде чем вентилятор включится.

Это говорит о наличии усовершенствованной схемы управления температурным режимом, которая запускает вентилятор только тогда, когда это абсолютно необходимо, предотвращая ненужные циклы вращения вентилятора во время кратковременных скачков нагрузки.

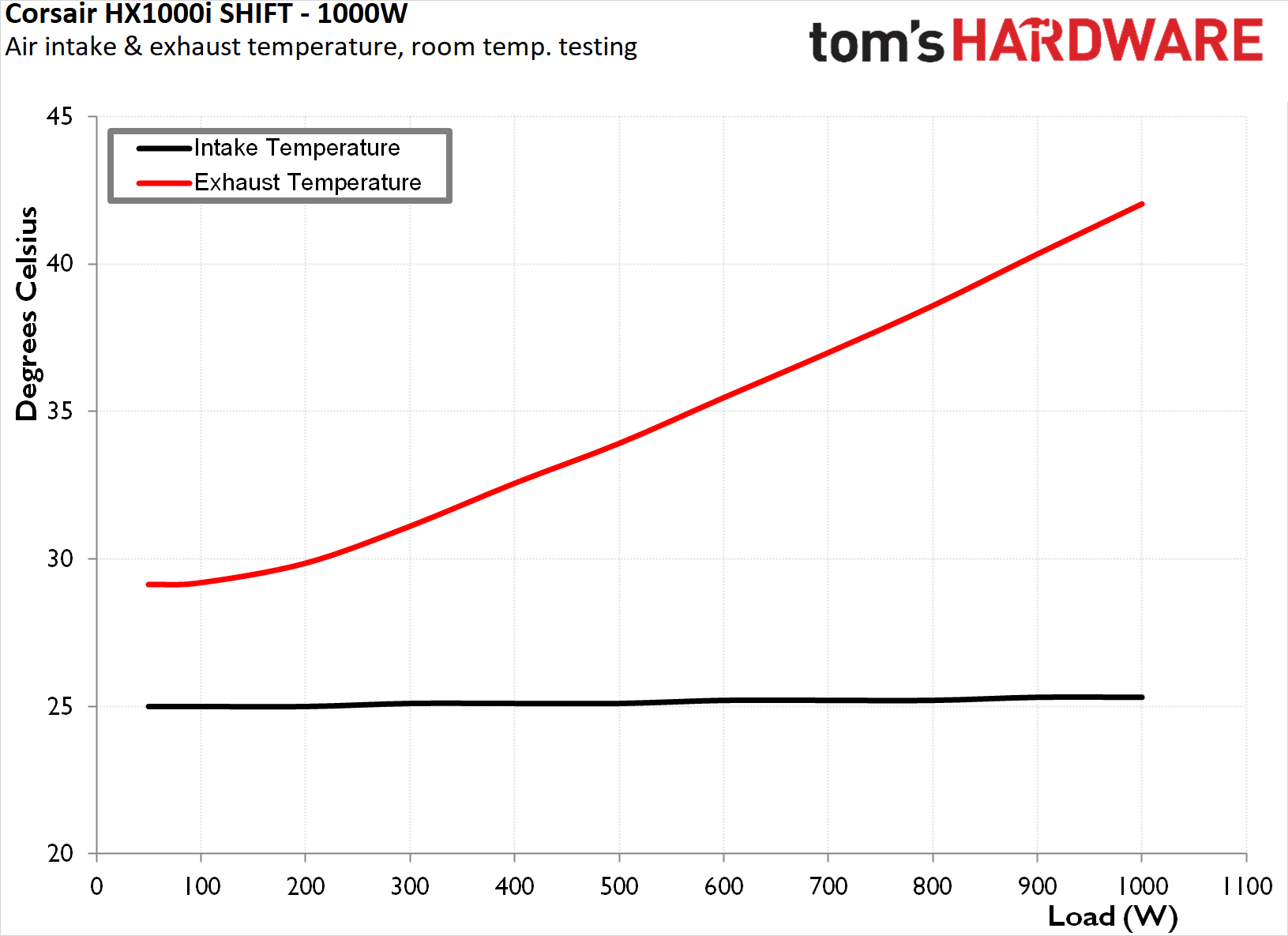

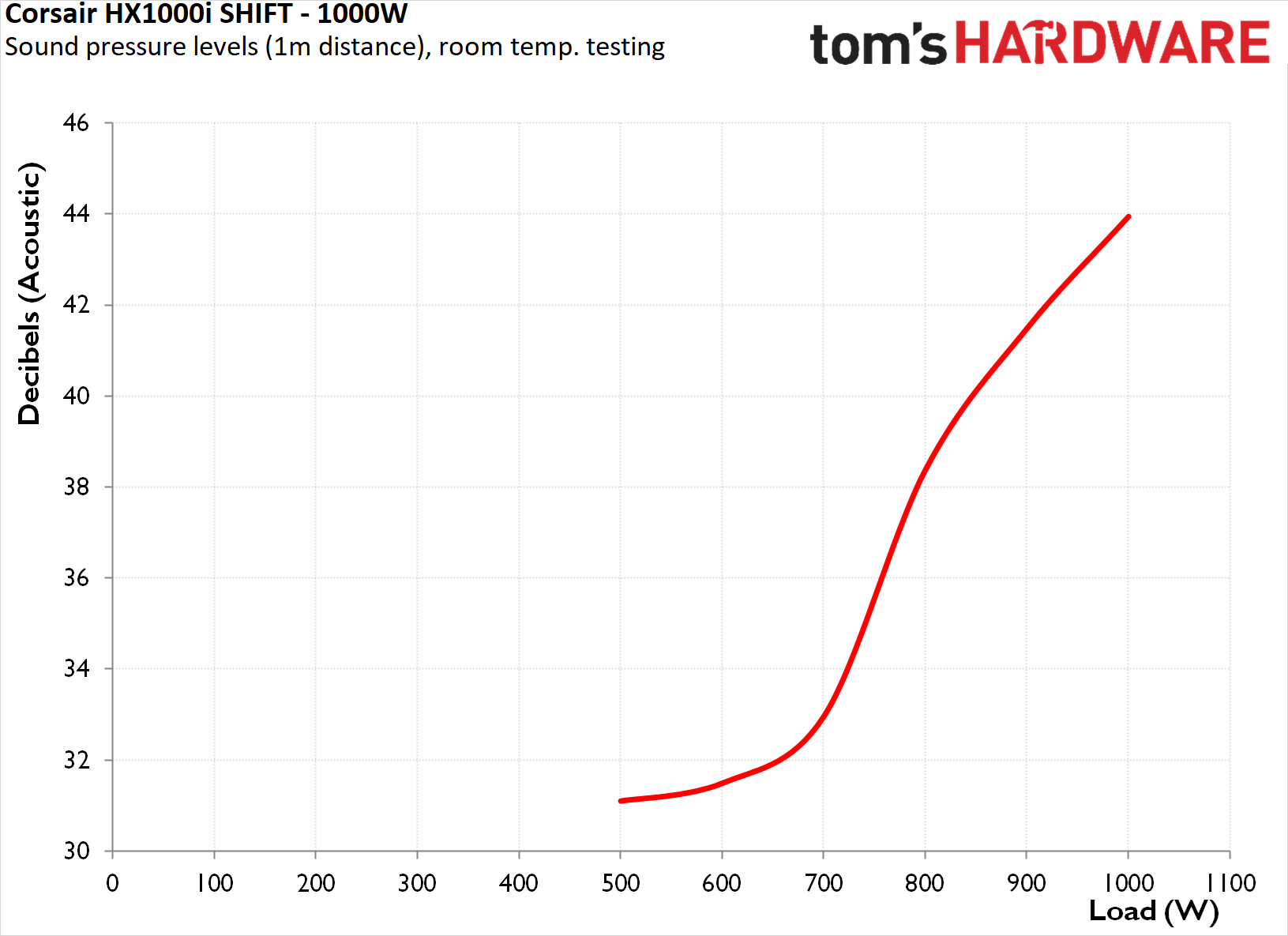

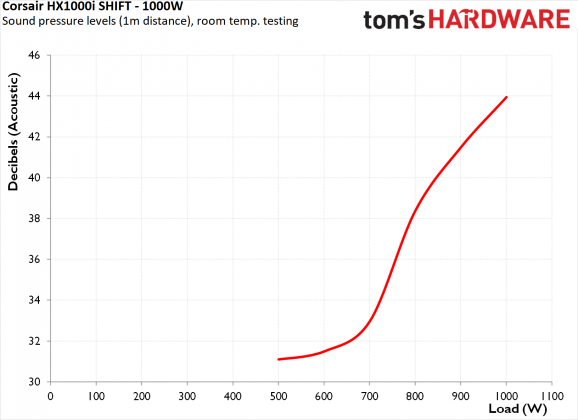

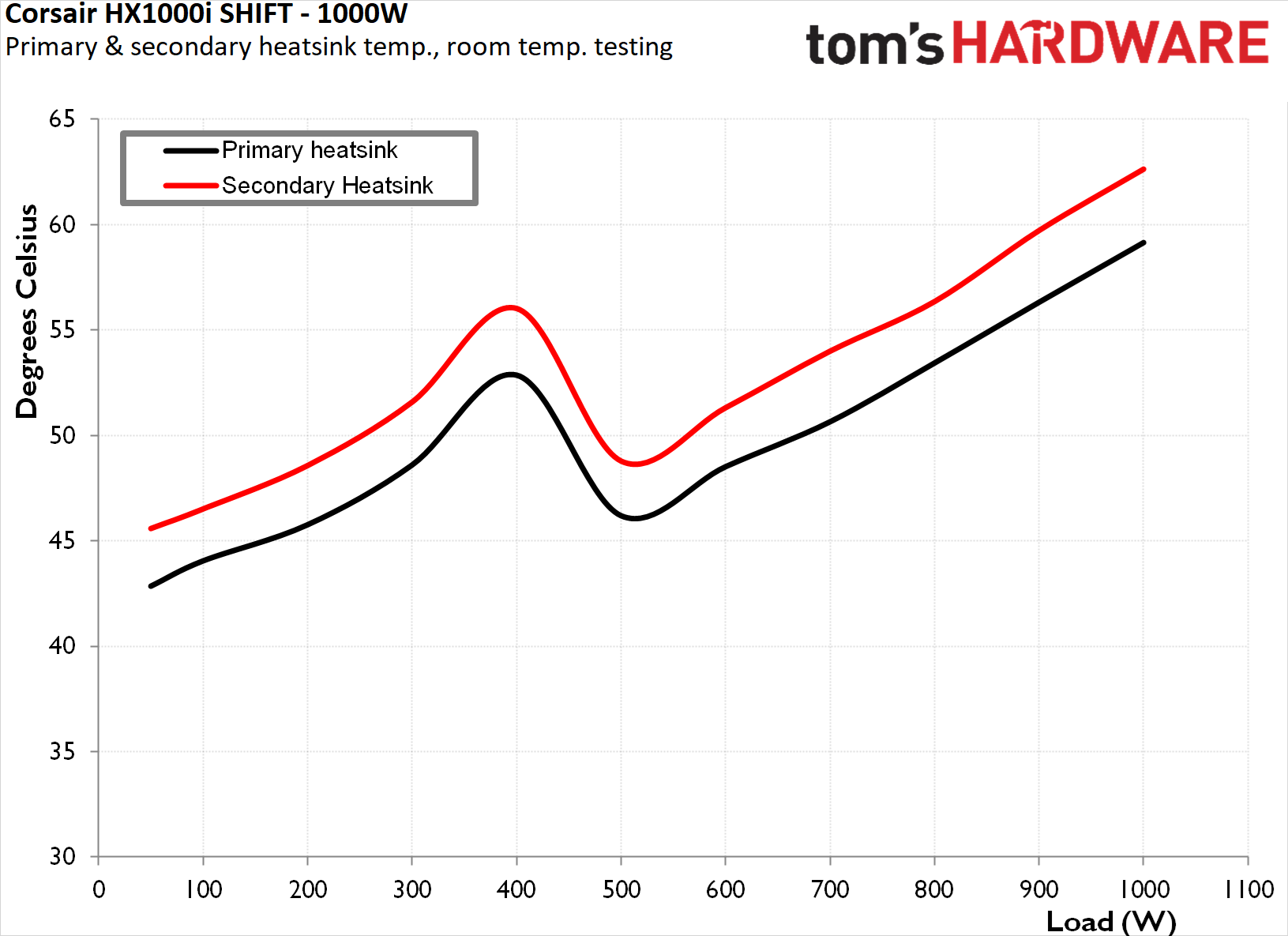

После включения вентилятор поддерживает относительно низкие скорости на большей части диапазона нагрузки, никогда не приближаясь к своей максимальной скорости более 2300 об/мин. Внутренние температуры остаются очень низкими на протяжении всего тестирования, что указывает на то, что конструкция системы охлаждения обеспечивает значительный запас прочности и что Corsair отдала приоритет долговечности и акустическому комфорту, а не минимальным затратам на радиатор.

Результаты горячих испытаний (~45°С окружающей среды)

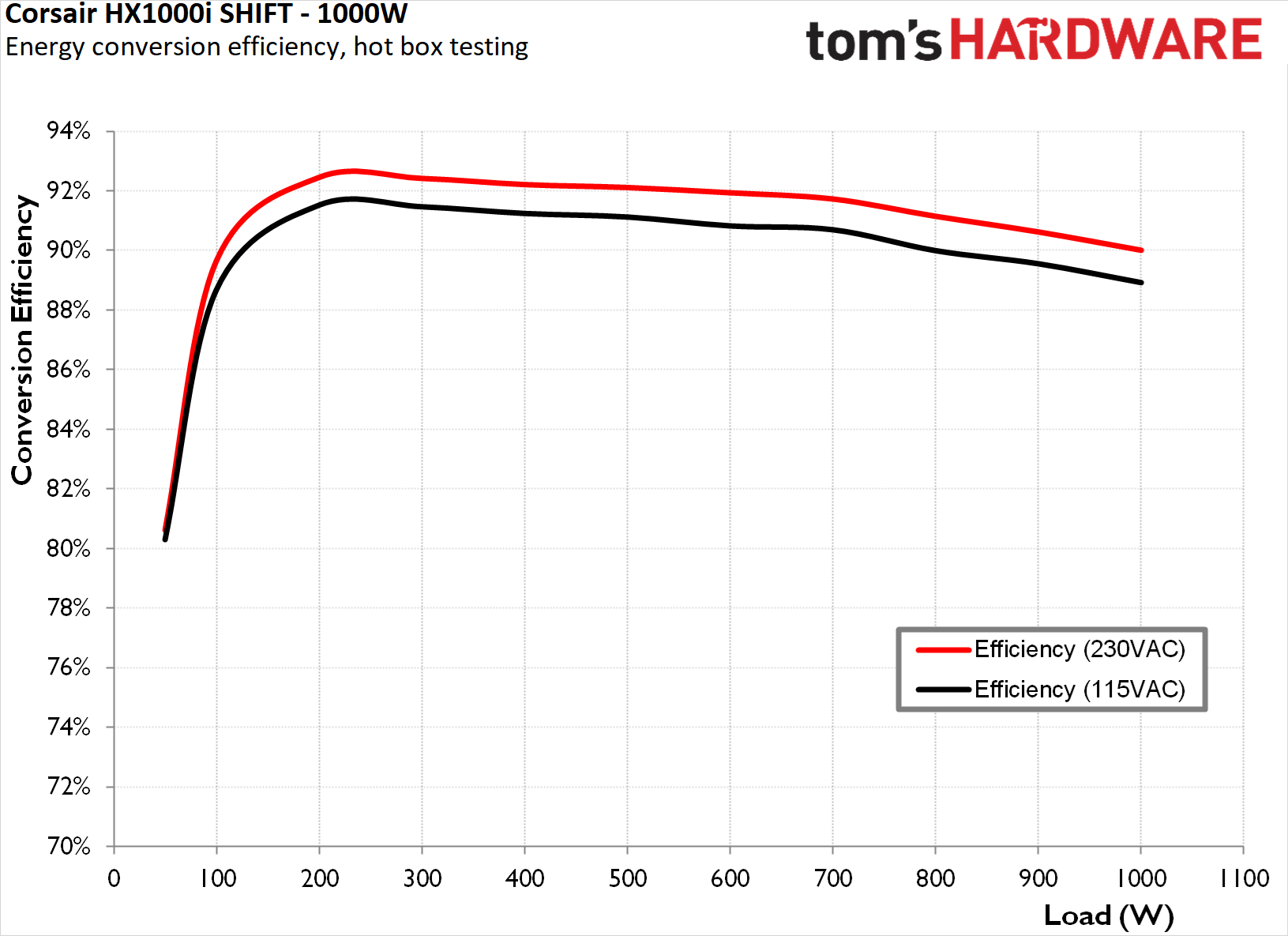

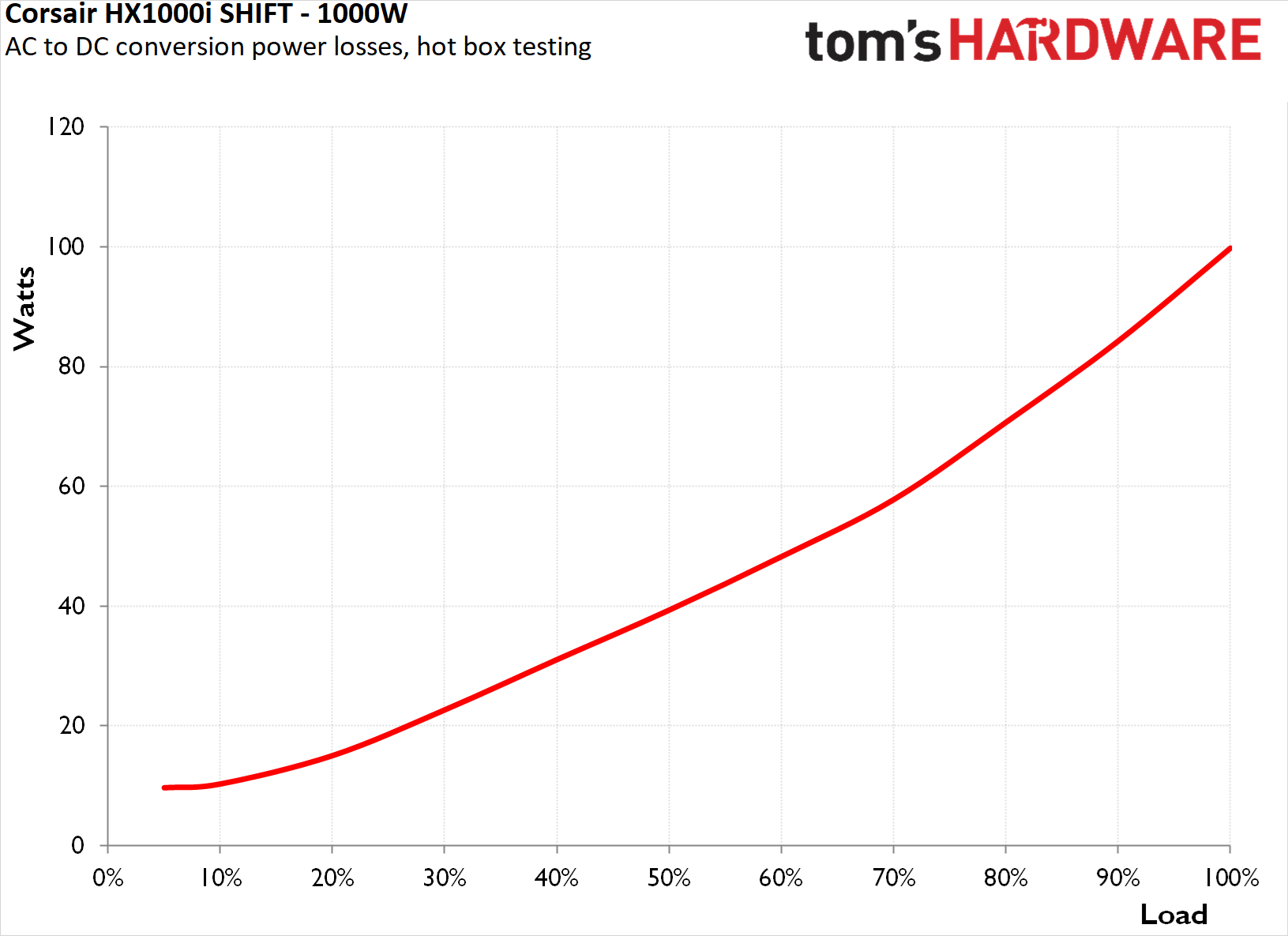

Испытания при повышенной температуре окружающей среды показали хорошую устойчивость HX1000i SHIFT к термическим нагрузкам в неблагоприятных условиях эксплуатации. Средняя номинальная эффективность под нагрузкой составляет 90,1% при 115 В переменного тока и 91,4% при 230 В переменного тока, что представляет собой измеримое, но приемлемое снижение по сравнению с результатами испытаний при низкой температуре. Главное, что отсутствуют признаки термической нагрузки, и эффективность устройства остается стабильной даже при очень высокой нагрузке в течение длительного времени.

1 из 5

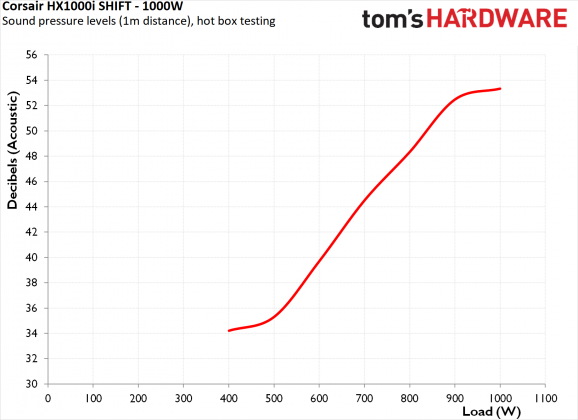

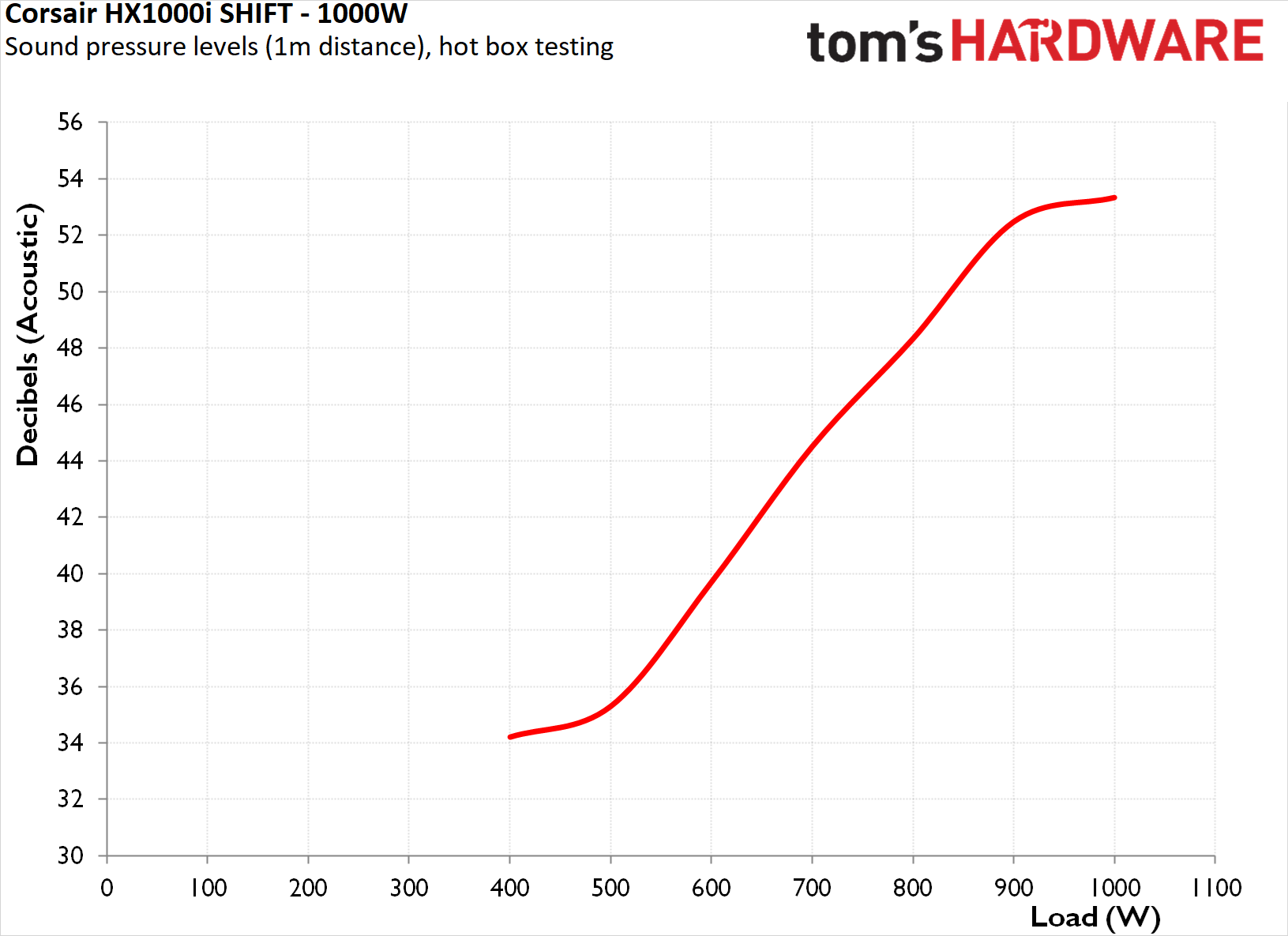

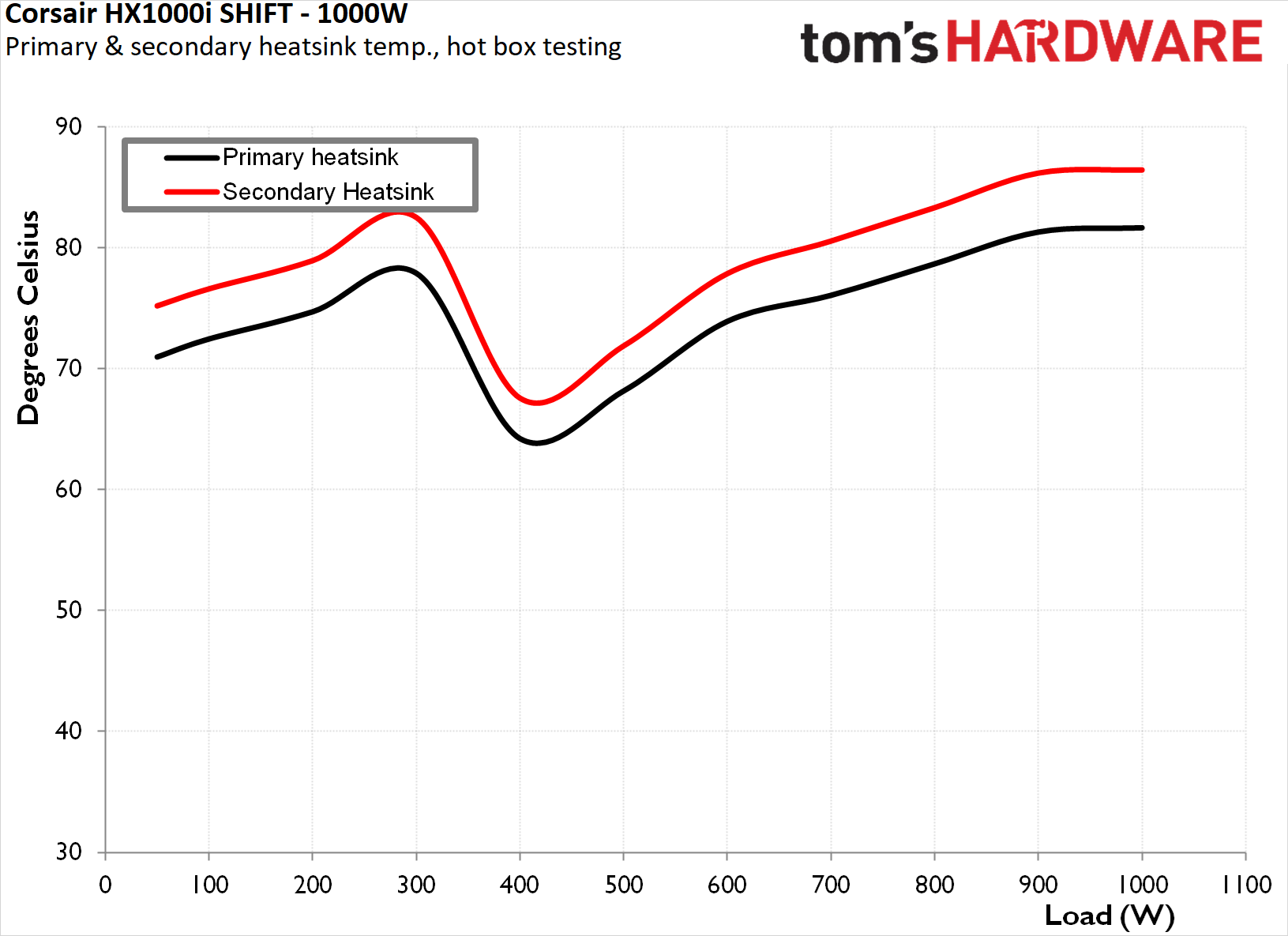

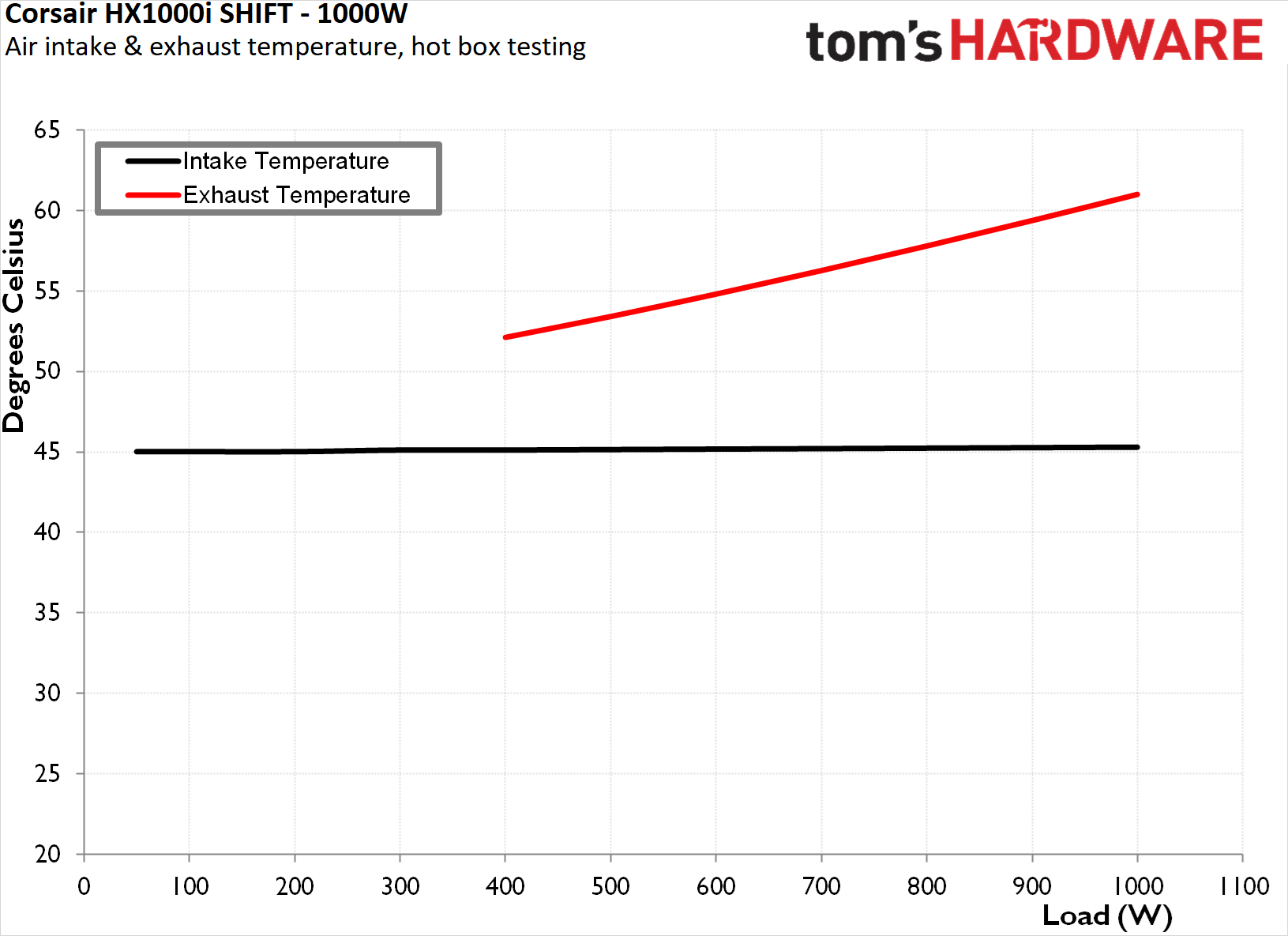

Анализ работы вентилятора в условиях высоких температур в полной мере демонстрирует консервативную философию управления температурным режимом Corsair. Включение вентилятора происходит несколько раньше, чем при тестировании в холодных условиях, а скорость вращения увеличивается более резко по мере роста нагрузки. Наиболее заметно, что скорость вращения вентилятора резко возрастает, как только нагрузка превышает примерно 650-700 Вт, переходя от едва слышимого к отчетливо слышимому. Однако даже этот повышенный уровень скорости не приближается к максимальной мощности вентилятора. Внутренняя температура остается сравнительно очень низкой даже при максимальной нагрузке.

Качество электропитания и итоговая прибыль

Качество электропитания

Электрические характеристики блока питания Corsair HX1000i SHIFT подтверждают его флагманское положение, демонстрируя показатели, которые соответствуют или превосходят конкурентов. Исключительное подавление пульсаций напряжения наблюдается на всех линиях: пиковое значение на линии 12 В составляет всего 26 мВ, а на линиях 5 В и 3,3 В — 16 мВ и 14 мВ соответственно. Эти показатели составляют примерно четверть от рекомендуемых пределов спецификации ATX, что ставит HX1000i SHIFT в число самых чистых блоков питания на рынке.

Регулировка напряжения практически идеальна на всех линиях, демонстрируя преимущества сложной топологии CWT и выбора высококачественных компонентов. Основная линия 12 В поддерживает выдающуюся регулировку на уровне 0,7% при нагрузке от 20% до 100%. Дополнительные линии 5 В и 3,3 В показывают еще лучшие результаты — 0,4% и 0,6% соответственно, что значительно превосходит типичные требования и гарантирует безупречное питание устройств.

В ходе тщательной оценки мы анализируем основные защитные функции каждого блока питания, который мы рассматриваем, включая защиту от перегрузки по току (OCP), защиту от перенапряжения (OVP), защиту от перегрузки по мощности (OPP) и защиту от короткого замыкания (SCP). Все защитные механизмы были активированы и корректно функционировали во время тестирования.

Защита от перегрузки по току (OCP) срабатывает при разумных пороговых значениях: 136% на линии 3,3 В, 138% на линии 5 В и 118% на линии 12 В. Учитывая суммарную мощность вторичных линий в 150 Вт, пороговые значения срабатывания OCP довольно высоки. С другой стороны, порог срабатывания OCP на линии 12 В несколько ниже для устройства, сертифицированного по стандарту ATX 3.1.

Тем не менее, эти настройки обеспечивают достаточный запас для кратковременных скачков тока, одновременно защищая от длительных перегрузок по току, которые могут повредить компоненты. Защита от перегрузки по мощности (OPP) срабатывает при 119% в условиях высоких температур, что также довольно низко для устройства, сертифицированного по стандарту ATX 3.1, что говорит о том, что разработчик проявил осторожность в отношении надежности.

Основной вывод

Итог

Блок питания Corsair HX1000i SHIFT находится на стыке инноваций и прагматизма, заставляя сборщиков компьютеров взвешивать необходимость кардинального улучшения организации кабелей с учетом ограничений совместимости и высокой цены. С чисто электрической точки зрения, это устройство демонстрирует великолепные характеристики. Регулировка напряжения может конкурировать практически с любым устройством на рынке независимо от цены, подавление пульсаций достигает уровней, обычно присущих лабораторным блокам питания, а эффективность остается на уровне флагманских устройств при различных условиях нагрузки.

Проверенная платформа Channel-Well Technology гарантирует долговременную надежность, а использование высококачественных компонентов Corsair — японских конденсаторов, MOSFET-транзисторов Infineon, вентилятора FDB — обеспечивает этому устройству, вероятно, более длительный срок службы, чем питаемые им системы.

Интегрированный системный концентратор iCUE Link превращает блок питания из простой инфраструктуры в оркестратор экосистемы для сборщиков ПК, приверженных более широкой линейке продуктов Corsair. Эта консолидация устраняет необходимость в отдельных аппаратных концентраторах, уменьшает количество разъемов на материнской плате и упрощает программное управление совместимыми вентиляторами, RGB-подсветкой и периферийными устройствами. Для энтузиастов Corsair эта интеграция представляет собой реальную ценность и удобство. Для сборщиков ПК вне экосистемы эти функции, скорее всего, останутся невостребованными.

Однако определяющей характеристикой HX1000i SHIFT является смещенное расположение разъемов, которое одновременно представляет собой его главное преимущество и наиболее существенный недостаток. В сочетании с совместимыми корпусами, имеющими соответствующую конструкцию отсеков для блоков питания и средства для прокладки кабелей, эта конфигурация обеспечивает организацию кабелей, недоступную для обычных блоков питания. Кабели прокладываются непосредственно за лотком материнской платы, не проходя через видимые пространства, создавая сборки, в которых инфраструктура питания практически исчезает из виду.

Однако эта архитектурная революция требует определенной совместимости с конкретными корпусами, как правило, требующими корпусов, специально разработанных для такой конфигурации. Сборщики должны тщательно проверять совместимость перед покупкой — именно тот момент, который универсальные стандарты призваны устранить. Для тех, у кого есть совместимое оборудование и корпуса, преимущества оправдывают эти ограничения. Для других же они представляют собой ненужные сложности.

Розничная цена, превышающая 340 долларов (27 тыс. руб.), создает последний барьер. Это прочно закрепило HX1000i SHIFT в премиум-сегменте, где он конкурирует с флагманскими аналогами, которые могут предлагать другой набор функций или более выгодные условия гарантии. Плоские кабели Type 5, встроенный концентратор, исключительные электрические характеристики и революционная система управления кабелями в совокупности оправдывают премиальную цену для целевых клиентов, но эти клиенты представляют собой более узкий сегмент, чем типичные покупатели блоков питания. Массовые производители, стремящиеся к надежной подаче питания мощностью 1000 Вт, найдут множество альтернатив, стоящих значительно дешевле и обеспечивающих сопоставимые электрические характеристики в традиционном корпусе.

Блок питания Corsair HX1000i SHIFT в конечном итоге блестяще оправдывает ожидания своей целевой аудитории: пользователей экосистемы Corsair, использующих совместимые корпуса, которые ставят во главу угла идеальную организацию кабелей и готовы платить больше за инновации. Для этой группы покупателей HX1000i SHIFT представляет собой один из лучших доступных блоков питания, обеспечивающий флагманскую производительность в сочетании с действительно революционной интеграцией.

Десятилетняя гарантия, работа без вращения и исключительное качество сборки еще больше повышают ценность предложения для покупателей, ценящих инженерное совершенство. Для пользователей, не входящих в эту целевую группу, например, использующих несовместимые корпуса, не желающих ограничиваться оборудованием, совместимым с iCUE, или тех, кто ставит ценность выше интеграции с экосистемой, инновации HX1000i SHIFT могут не оправдывать его высокую цену и ограничения.

Таким покупателям лучше подойдут традиционные альтернативы, предлагающие сопоставимые электрические характеристики без ограничений совместимости. Таким образом, основной вопрос заключается не в том, является ли HX1000i SHIFT хорошим инженерным решением. Безусловно, это так. Вопрос в том, соответствуют ли его конкретные инновации вашим требованиям к сборке и готовы ли вы принять как его возможности, так и его недостатки. Для подходящего сборщика с подходящей конфигурацией этот блок питания представляет собой нечто действительно особенное. Для остальных же совершенство существует в более доступных формах.
