НаверхПортативный «Коммодор» из параллельной вселенной получился крутым, но тяжёлым и слишком сложным
Энтузиаст создал ноутбук Commodore 64, который мог бы выйти в 80-х, но в реальности потребовал 3D-печати, Raspberry Pi 5 и почти ювелирной работы
Основные идеи
Корпус напечатан за 38 часов и собран вручную из десятков деталей.
Клавиатура создана с нуля и работает через Raspberry Pi Pico.
Внутри используется Raspberry Pi 5 с эмулятором VICE и адаптерами.
Прототип весит около 4 кг и читает дискеты, кассеты и игры.
Мнение автора
Проект показывает, как современные инструменты позволяют оживить технику прошлого. Автор проделал огромный объём ручной работы, из-за чего конструкция стала тяжёлой и сложной. Такой формат подойдёт тем, кто хочет понять, сколько усилий требует настоящий кастом.
Индустриальный дизайнер, увлечённый ретро-компьютерами, решил воплотить альтернативную историю. Он построил рабочий прототип ноутбука Commodore 64 — устройства, которое в реальности так и не появилось. Ближайшим аналогом был громоздкий SX64 весом около 10 кг, но автор проекта выбрал другой путь и вдохновился внешностью классического «кирпичика» C64 и ранних портативных Apple Macintosh Lisa.
Разработчик хотел собрать «полностью функциональный C64-ноутбук, который будто вышел в 80-х, но работает на современной начинке». Поэтому первым этапом стала полноценная 3D-модель корпуса. Затем автор разбил конструкцию на несколько десятков деталей и отправил их на печать. На 0,4-мм сопле весь процесс занял около 38 часов.

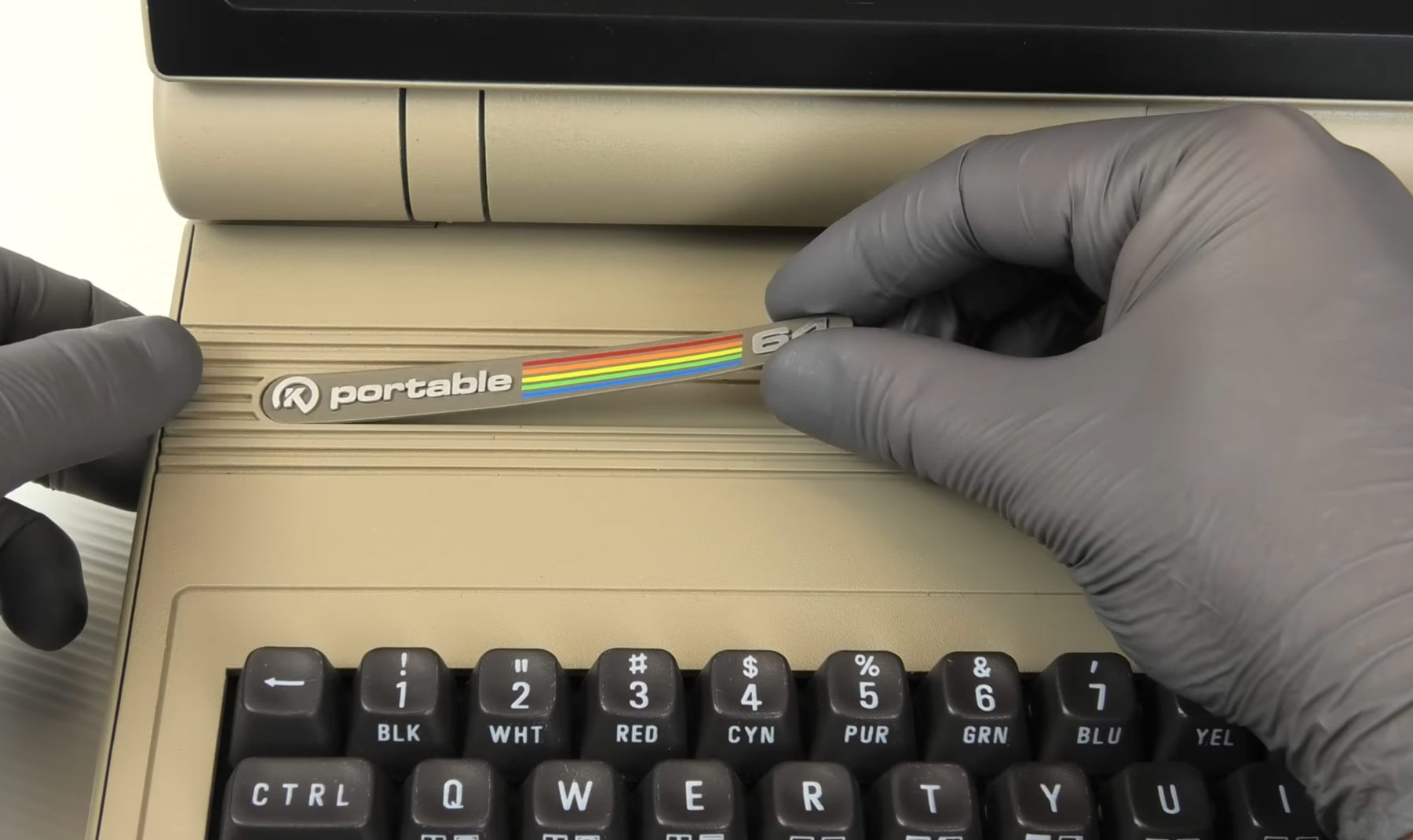

После печати корпус собирался вручную — суперклей, металлические штифты, шлифовка, грунтовка и краска. Когда детали приобрели фирменный бежевый оттенок Commodore, стало понятно, что проект движется в правильном направлении.
Видео от DGL.RU
Клавиатура как отдельный подвиг
Обычную клавиатуру взять не получилось, поэтому автор изготовил её с нуля. На 3D-печать колпачков ушли сутки — их делали через 0,2-мм сопло, чтобы уменьшить слои на поверхности. Для точных подписей клавиш была отсканирована оригинальная клавиатура C64, затем макет перенесли в вектор. Надписи напечатали на водных переводках и защитили несколькими слоями лака.
Печатная плата была заказана отдельно, а автор вручную припаял больше шестидесяти диодов. В качестве контроллера использовался Raspberry Pi Pico с прошивкой QMK, чтобы клавиатура могла напрямую общаться с Raspberry Pi 5. Важной деталью стала механическая клавиша Caps Lock с блокировкой — как в старых моделях.
Корпус, механика и скрытые хитрости

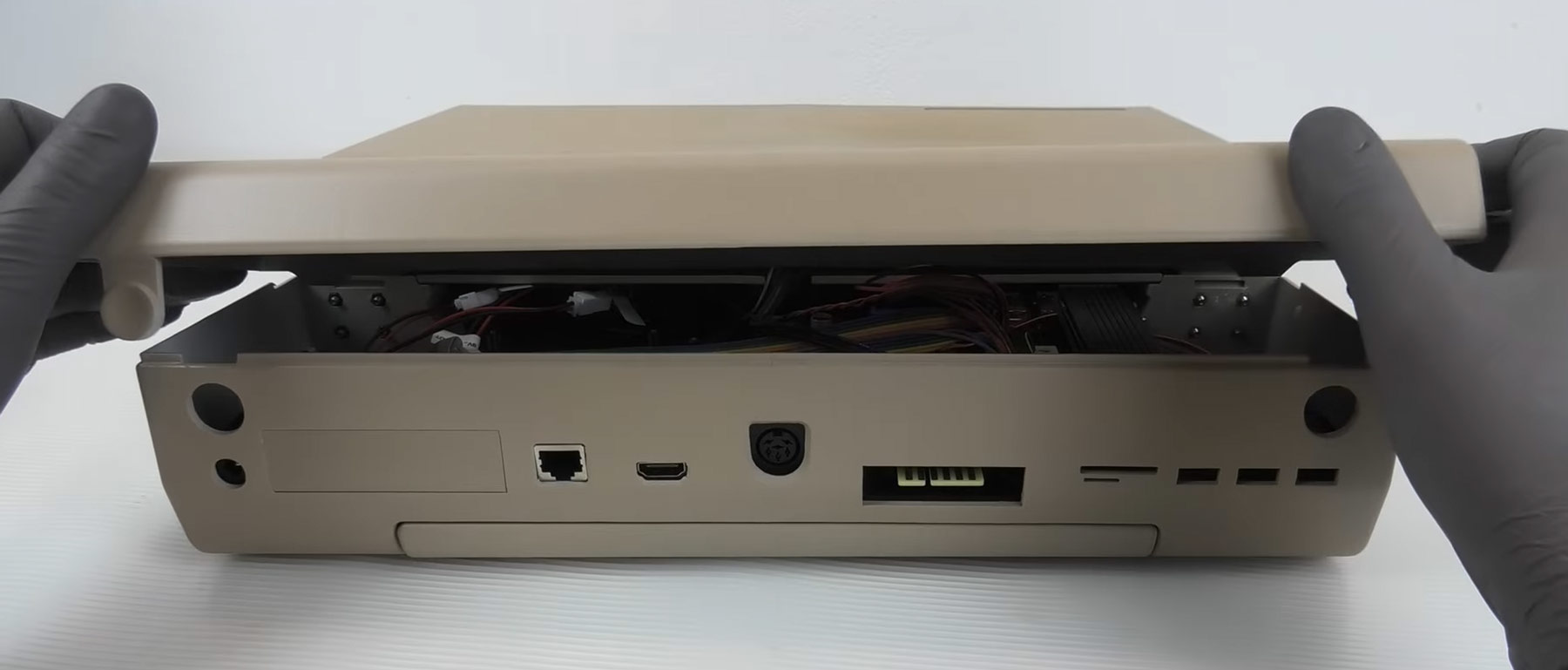

Собрав клавиатуру, автор перешёл к внутренностям. В корпус вставлялись опоры для плат, латунные резьбовые вставки, магнитный замок для выдвижной ручки и другие мелочи, которые делают устройство удобным.

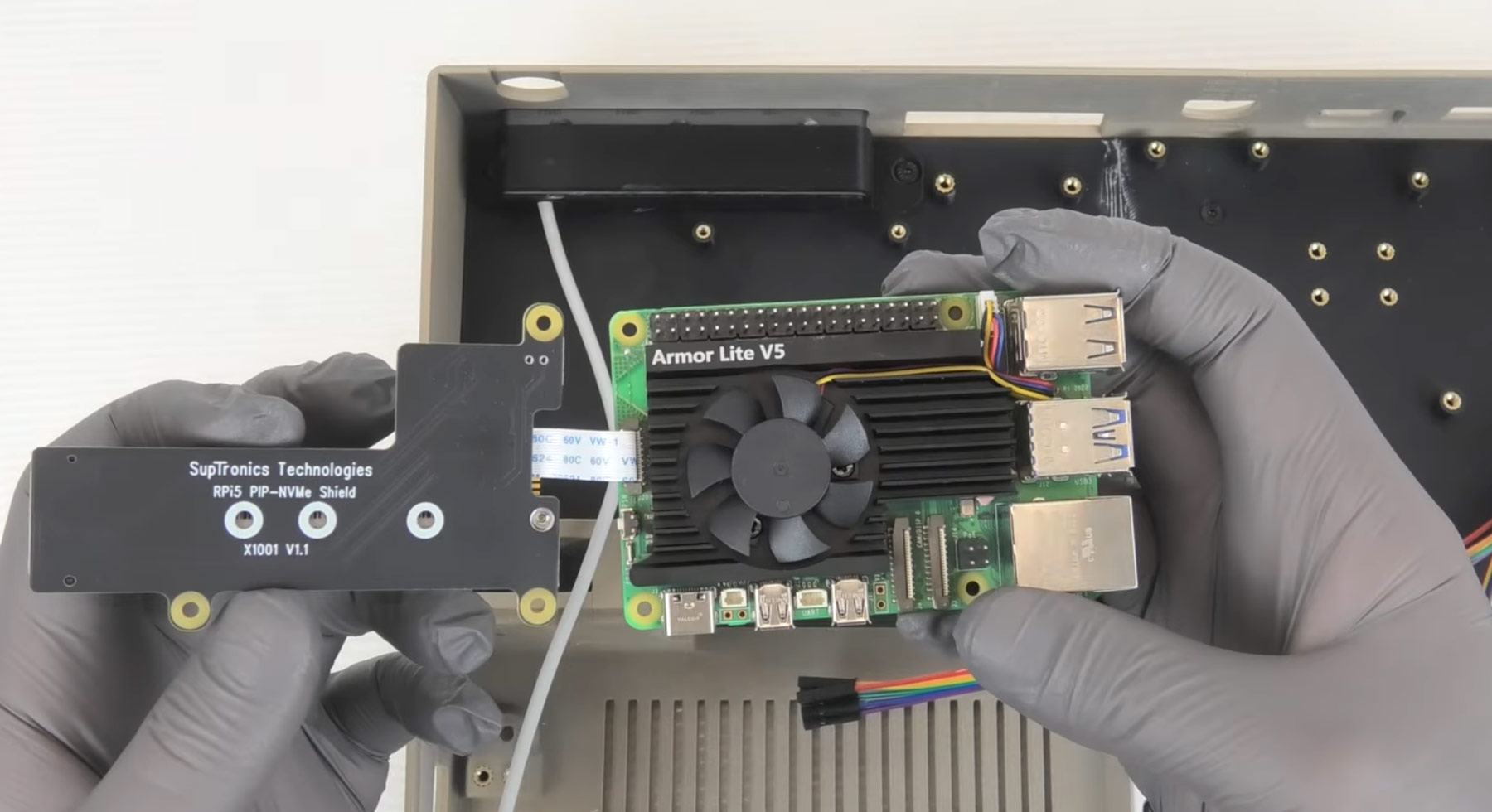

Сердцем проекта стал Raspberry Pi 5 с эмулятором VICE. Чтобы поддерживать оригинальное оборудование, автор использовал библиотеку open-CBM и сделал несколько адаптеров. Дисковод 1541 подключился достаточно легко, джойстики тоже удалось оживить. А вот кассетный привод Datasette требовал доработки клиента, чтобы поток данных .TAP корректно попадал в эмулятор. Несмотря на усложнение, вся система работала стабильно.
Для питания энтузиаст взял недорогой ИБП примерно за $10 (около 780 руб.), добавил 3D-печатную крышку-люк под аккумуляторы 18650, а на экране появляется Python-приложение со статусом батареи.
Экран и последние штрихи
Дисплей выбрали 10-дюймовый в формате 4:3 — с широкими рамками, как в технике прошлого века. Настройка яркости и громкости вынесена на колесики сбоку. Чтобы интерфейс выглядел аккуратно, автор даже модифицировал прошивку экрана и убрал всплывающие сервисные сообщения.
Финальная сборка включала торсионные петли, пружинные защёлки и установку всех панелей. Затем клавиатура и дисплей подключались к плате, и ноутбук превращался в полноценное устройство.
Проверка боем

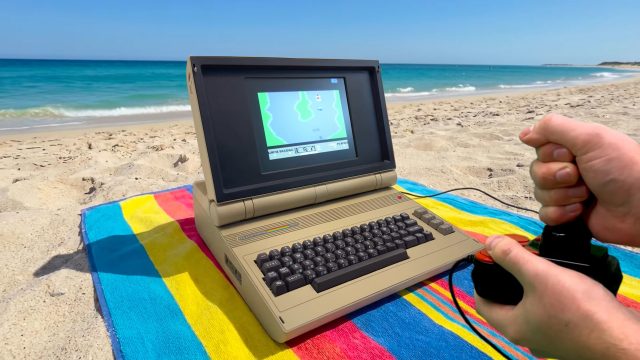

Готовый прототип загружался в BASIC за 11 секунд. Устройство спокойно читало старые дискеты, запускало игры вроде оригинального Pac-Man и работало с Datasette, пусть и медленно. Конкурентные джойстики вроде Competition Pro тоже функционировали корректно: отдельный Python-скрипт переводил сигналы с GPIO Raspberry Pi 5 в нужные клавиши.

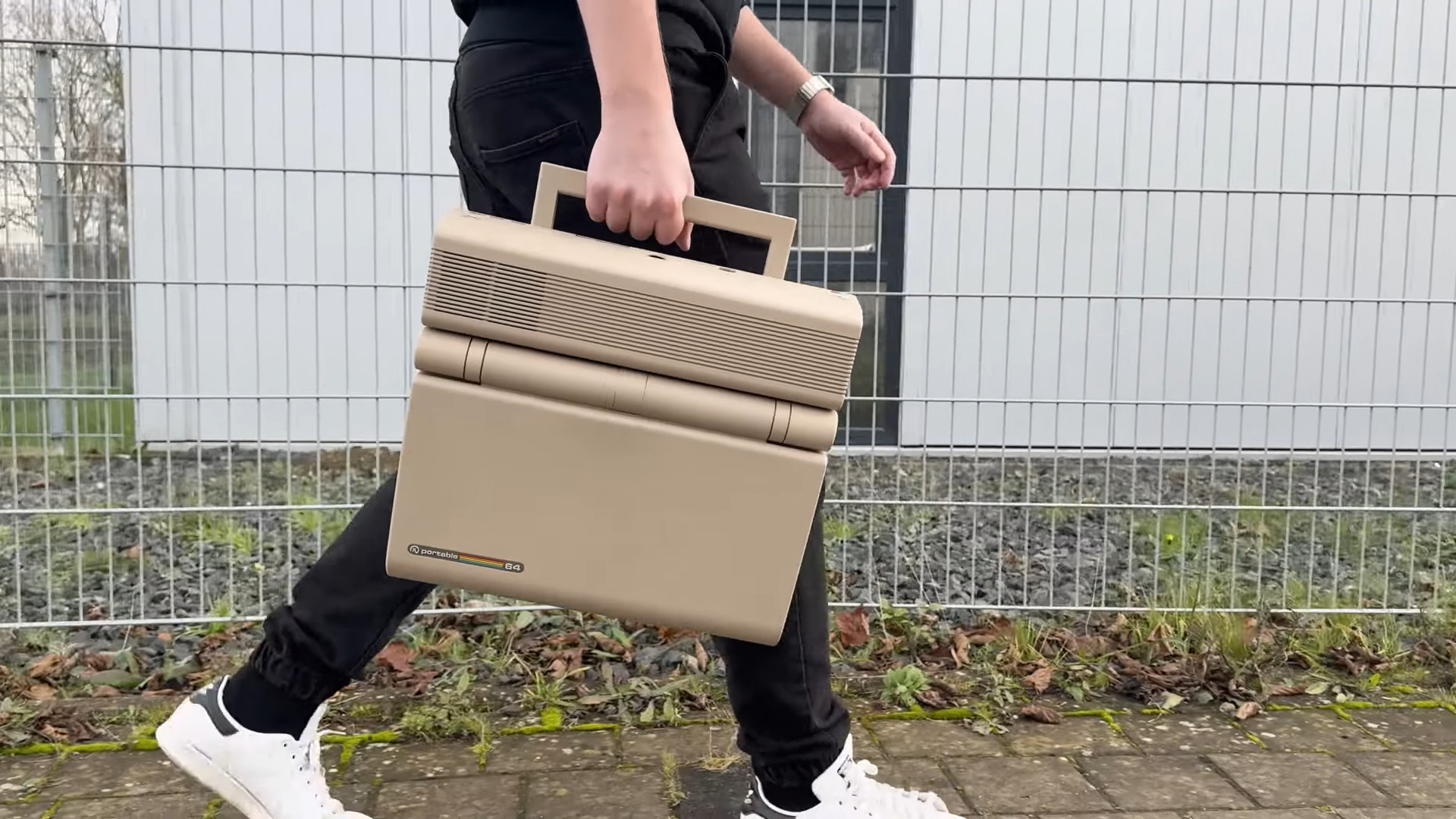

Для портативного использования автор предпочитал SD-карту с играми и приложениями — тянуть за собой диски или кассеты оказалось бы слишком хлопотно. Вес устройства составил около 4 кг, но время автономной работы пока остаётся загадкой.
Разработчик уже известен по своим необычным экспериментам — ранее он создавал «винтажный» iPad в стиле 80-х.
Такие проекты напоминают, что внимание к деталям и любовь к старой технике способны оживить даже невозможные устройства.
Но чем больше смотришь на Portable 64, тем сильнее понимаешь, сколько работы стоит за каждым винтиком и каждой клавишей.
И хотя это всего лишь хобби-проект, он легко затмевает многие современные «ностальгические» гаджеты.
