Обзор блока питания Seasonic G12 GC-750 мощностью 750 Вт

Компания Seasonic долгое время занимала уникальное положение в индустрии источников питания, являясь одним из немногих производителей, которые проектируют, разрабатывают и производят собственные устройства, а не полагаются на сторонних ODM-партнеров.

Такая вертикальная интеграция позволяет тайваньской компании поддерживать исключительный контроль качества, одновременно накапливая многолетний опыт в разработке платформ. В кругах энтузиастов имя Seasonic стало практически синонимом надежности, хотя эта репутация обуславливает высокую цену, из-за чего их продукцию сложно рекомендовать в условиях жесткой конкуренции на рынке.

Блок питания G12 GC-750 выходит на этот сложный рынок с необычной стратегией. Вместо разработки совершенно новой бюджетной платформы, Seasonic использовала проверенную конструкцию, которая лежала в основе нескольких высококлассных продуктов за последние пять лет. Такой подход обещает исключительные инженерные решения, обычно присущие премиальным устройствам, что должно обеспечить долгосрочную надежность.

Однако при своей типичной розничной цене, превышающей 140 долларов (11,2 тыс. руб.), G12 GC-750 сталкивается с серьезной конкуренцией как со стороны собственной линейки продуктов Seasonic, так и со стороны конкурентов, предлагающих модульные конструкции с современными возможностями подключения.

Такое позиционирование порождает интригующий вопрос: сможет ли исключительное внутреннее качество перевесить внешние компромиссы на современном рынке, ориентированном на функциональность? Мы внимательно рассмотрим G12 GC-750, чтобы определить, заслуживает ли он места в нашем списке лучших блоков питания.

Технические характеристики (рассчитаны на температуру 50 °C)

100% мощности при 40 °C, 80% мощности при 50 °C

В коробке

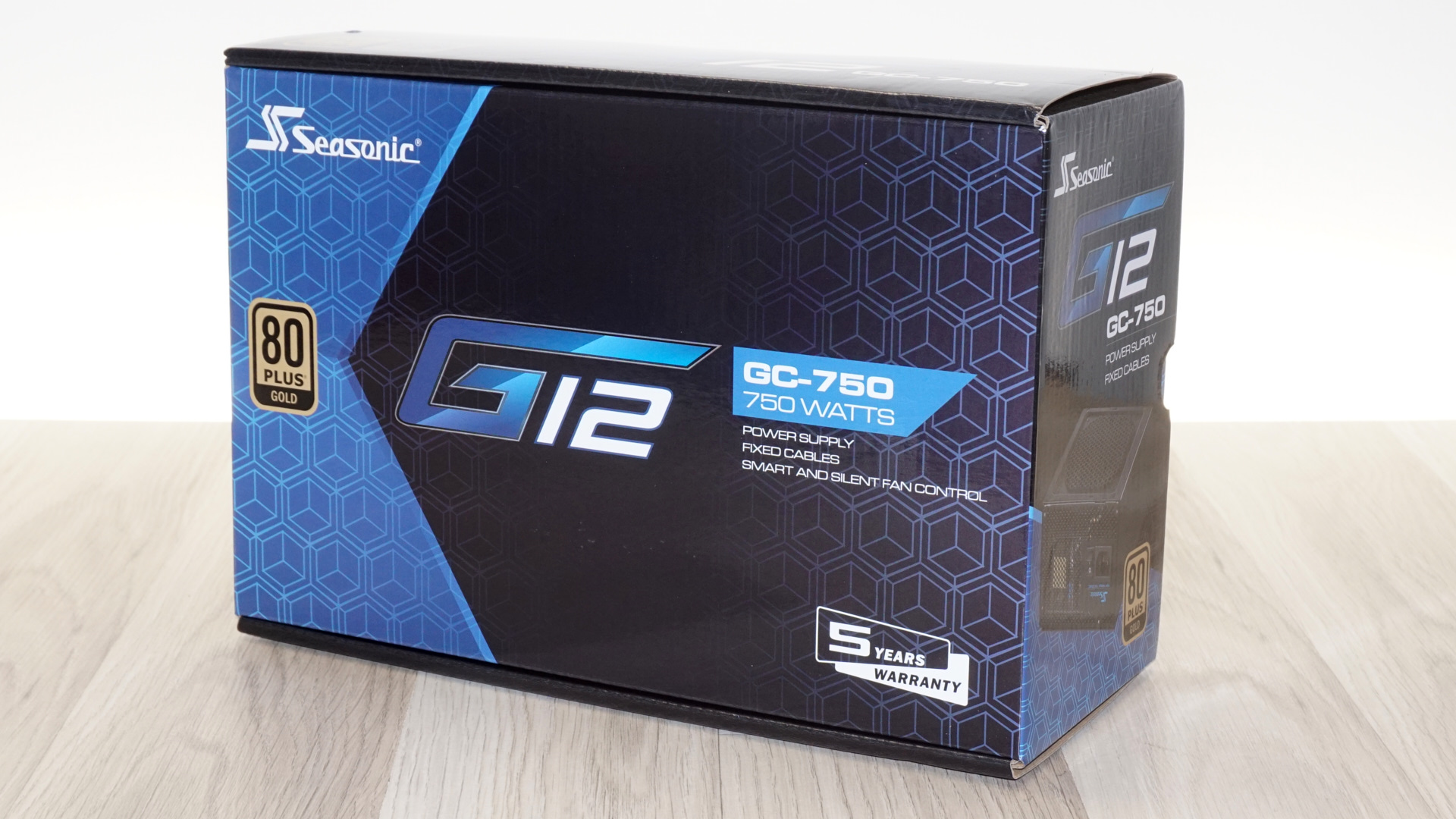

Seasonic G12 GC-750 поставляется в упаковке, отражающей двойственность устройства: сочетание высококачественной конструкции и доступной цены. Картонная коробка выполнена в черно-синей цветовой гамме, на лицевой стороне доминирует логотип серии G12 GC, а по бокам расположены более мелкие изображения продукта. Внутри находятся поролоновые вставки и нейлоновый чехол, обеспечивающие дополнительную защиту устройства во время транспортировки.

Комплект аксессуаров лишен каких-либо претензий на премиальность. Seasonic включает в себя только самое необходимое: крепежные винты и стандартный сетевой кабель. Нет никаких приспособлений для организации кабелей, никакой документации, кроме основных технических характеристик, и никаких дополнительных принадлежностей, которые мы ожидали бы увидеть в комплекте с устройством премиум-класса.

Кабели Seasonic G12 GC-750

Ситуация с кабелями заслуживает серьезного обсуждения, поскольку это одно из самых спорных конструктивных решений блока питания G12 GC-750. Каждый кабель выходит из корпуса устройства напрямую, что является все более редким явлением в эпоху, когда даже бюджетные блоки питания обычно предлагают хотя бы частичную модульность. Seasonic также предлагает серию G12 GM, полумодульную версию этих устройств по немного более высокой цене.

Наиболее существенным является то, что в G12 GC-750 полностью отсутствует разъем 12V-2×6, что сразу же ограничивает совместимость с видеокартами, требующими его. Учитывая мощность устройства в 750 Вт и проверенную способность платформы работать с высокопроизводительными компонентами, это отсутствие, по-видимому, является проблемой, связанной с возрастом продукта, а не техническим ограничением.

Для сборщиков, планирующих использовать высокопроизводительные видеокарты текущего поколения, или для пользователей, планирующих частые обновления в будущем, это является существенным недостатком. Seasonic использует исключительно черные кабели, большинство из которых имеют плоскую ленточную конструкцию без внешней оплетки. Кабель ATX имеет специальную оплетку из черной нейлоновой нити, а прочный многоразовый кабельный ремешок обеспечивает упорядоченное хранение кабеля.

Внешний вид

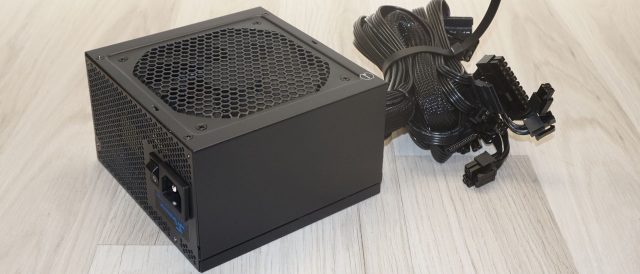

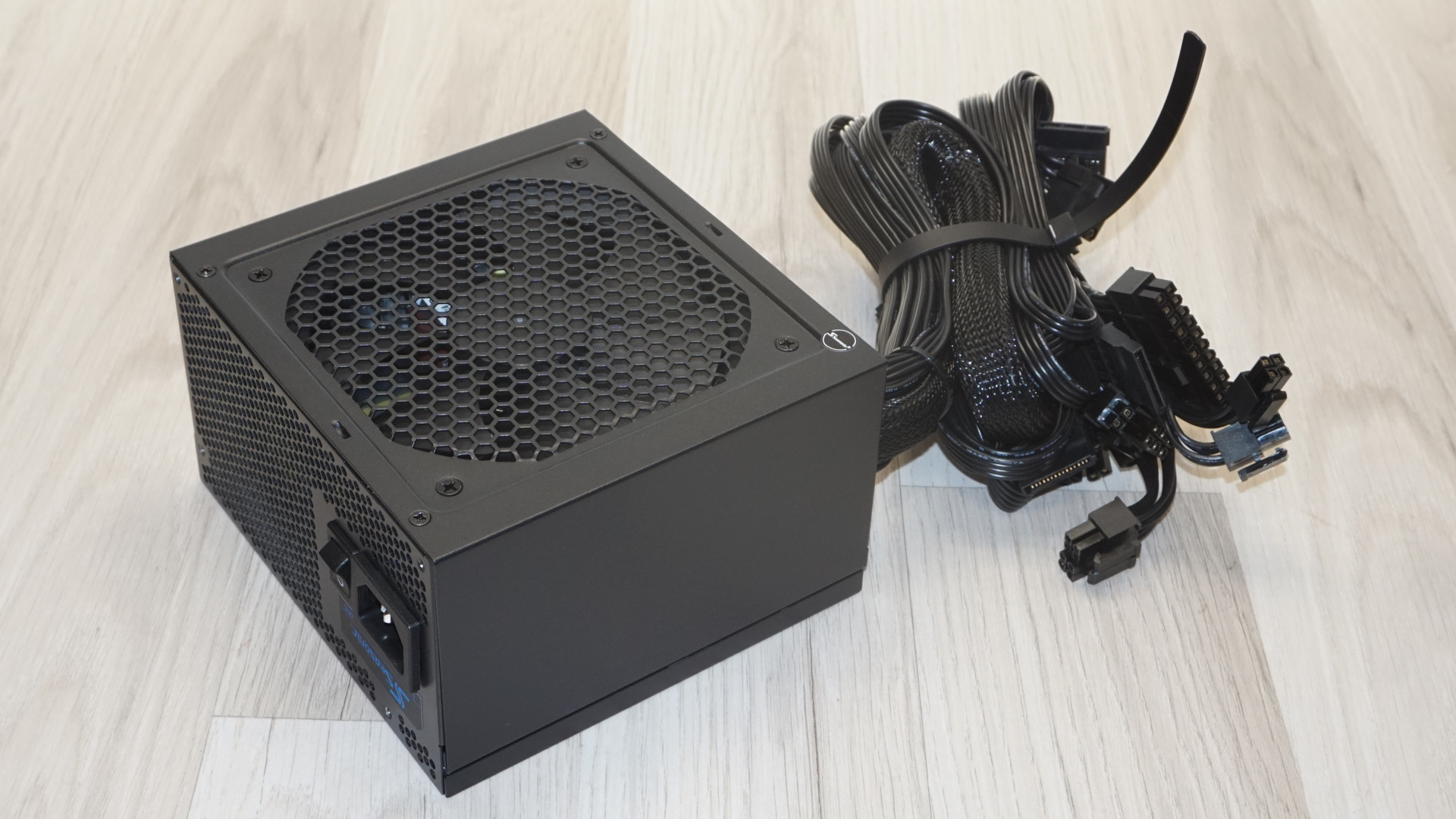

Философия дизайна Seasonic чаще всего делает упор на элегантную простоту, а не на агрессивный стиль, и G12 GC-750 прекрасно иллюстрирует этот подход. Корпус выполнен в матовом черном цвете, что демонстрирует исключительное качество, устойчивость к отпечаткам пальцев и царапинам. Корпус точно соответствует стандарту ATX по длине 140 мм, обеспечивая универсальную совместимость с любым корпусом, совместимым с ATX, без проблем с зазорами.

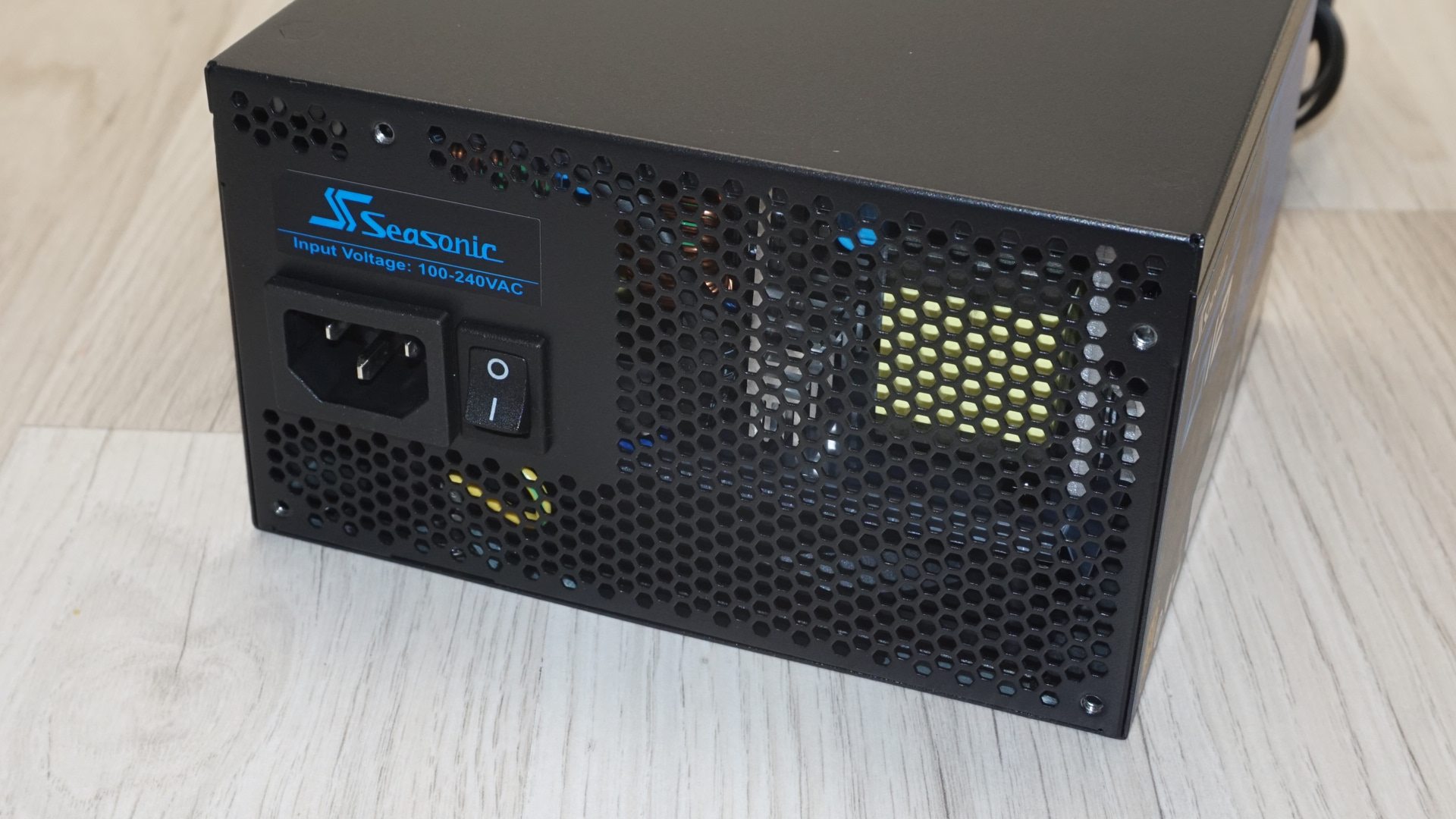

На передней панели расположен обычный разъем для кабеля переменного тока и выключатель, дополненные ненавязчивым логотипом Seasonic. Задняя панель, обусловленная полностью проводной конструкцией, представляет собой гладкую поверхность, украшенную логотипом серии. На правой стороне устройства размещена наклейка с техническими характеристиками.

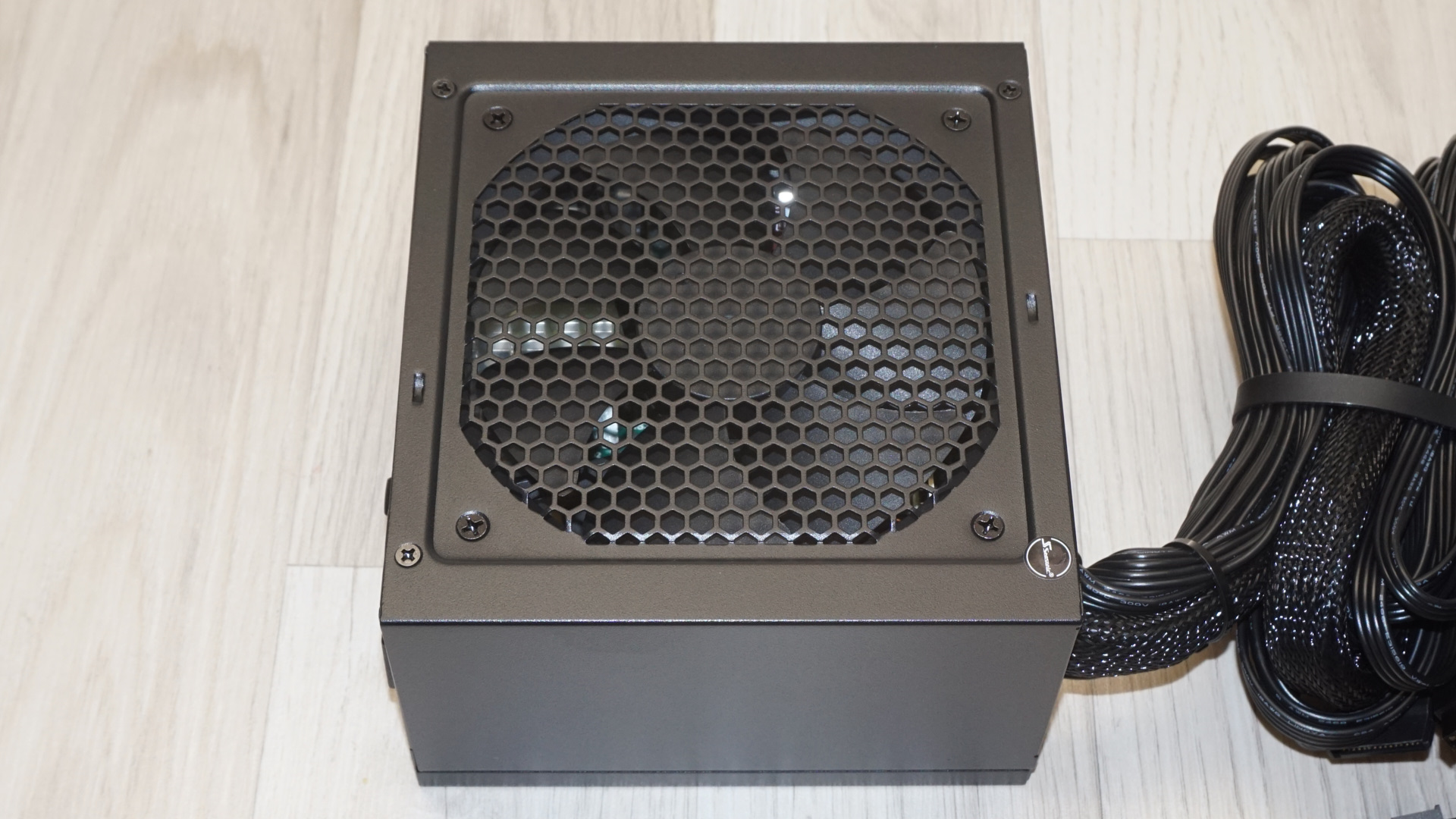

Верхняя поверхность имеет защитную решетку для вентилятора с сотовой структурой, которая органично интегрирована с корпусом. Она очень плотная, и логотип не выделяется. Такая конструкция обеспечивает эффективный воздушный поток, сохраняя при этом чистый и профессиональный внешний вид устройства. В целом, дизайн сочетает в себе функциональность и сдержанную элегантность, что позволит дополнить практически любую сборку, не привлекая к себе лишнего внимания.

Внутренний дизайн

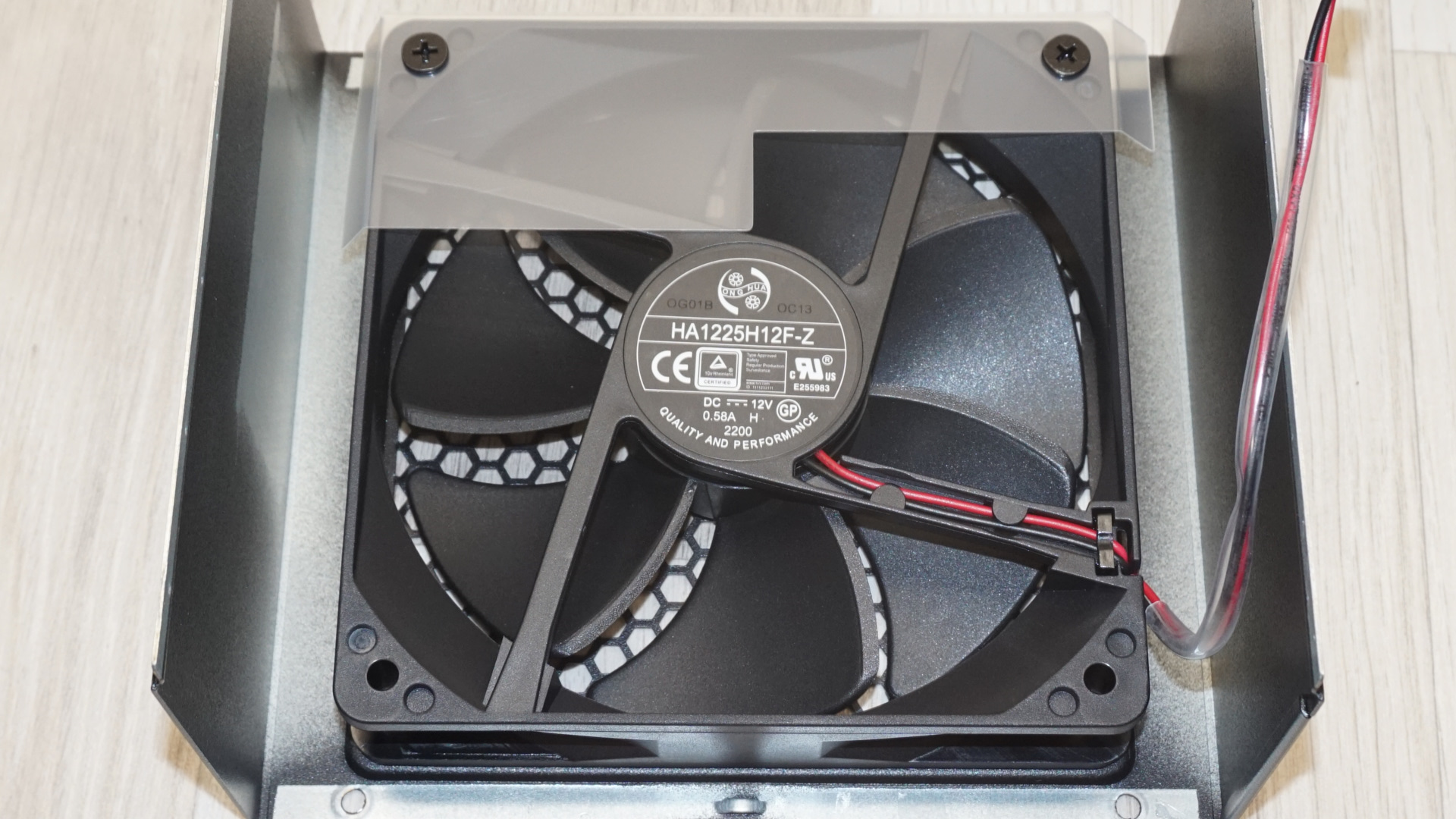

За охлаждение этого блока отвечает 120-мм вентилятор Hong Hua HA1225H12F-Z, оснащенный гидродинамическим подшипником (FDB). Это значительный шаг вперед по сравнению с базовыми альтернативами на основе подшипников скольжения, обычно встречающимися в бюджетных моделях. Вентиляторы FDB отличаются исключительной надежностью и удивительно тихой работой, а высокая цена является практически их недостатком. Максимальная скорость вращения 2200 об/мин кажется очень высокой для блока мощностью 750 Вт.

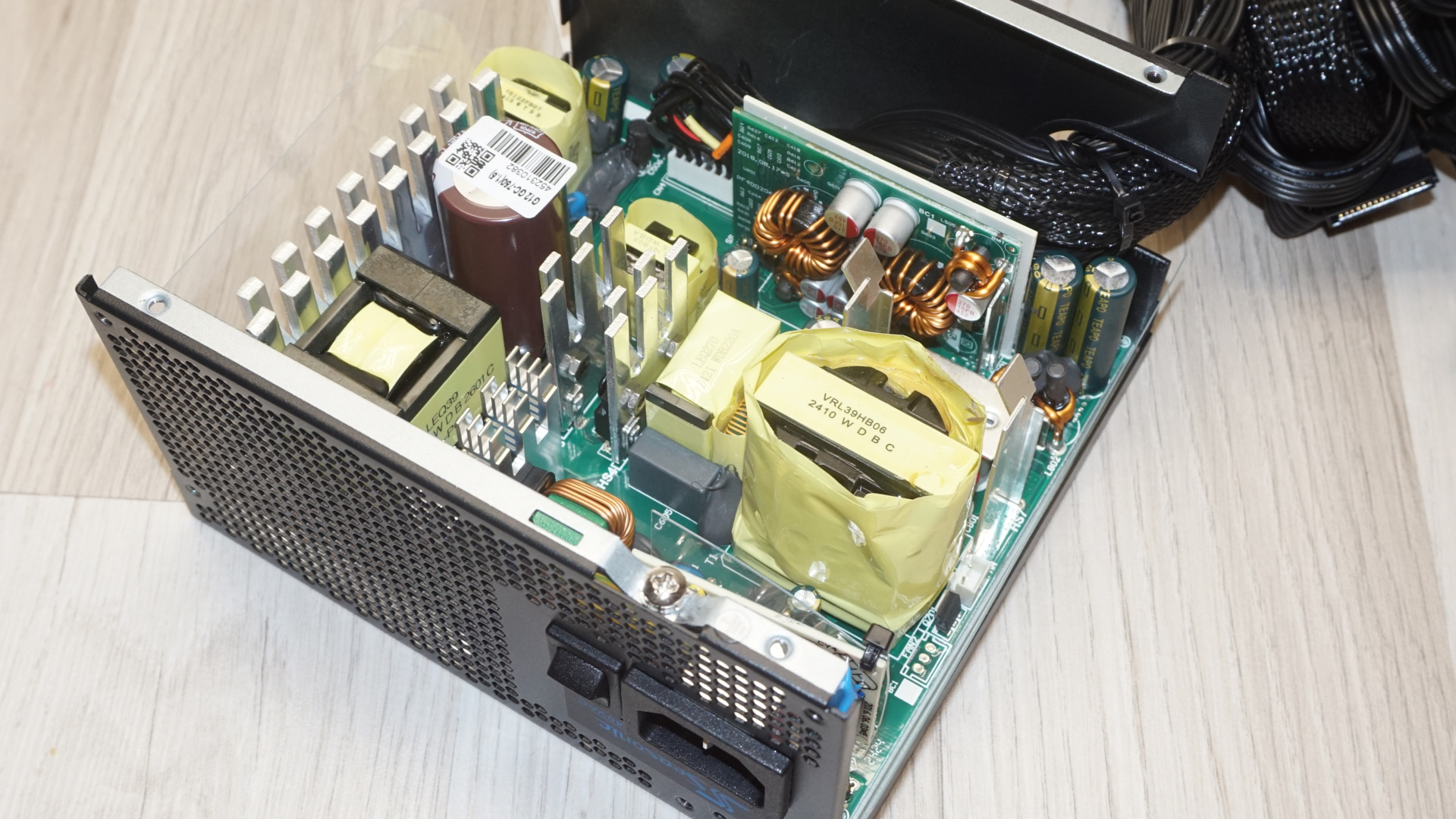

Как и следовало ожидать от Seasonic, G12 GC-750 полностью обходится без использования сторонних ODM-платформ. Seasonic разработала и произвела это устройство собственными силами, опираясь на свой обширный опыт в разработке платформ. Использование проверенной конструкции, которая использовалась во многих высококлассных продуктах в течение последних пяти лет, сразу же свидетельствует о том, что G12 GC-750 выигрывает от зрелой инженерной разработки.

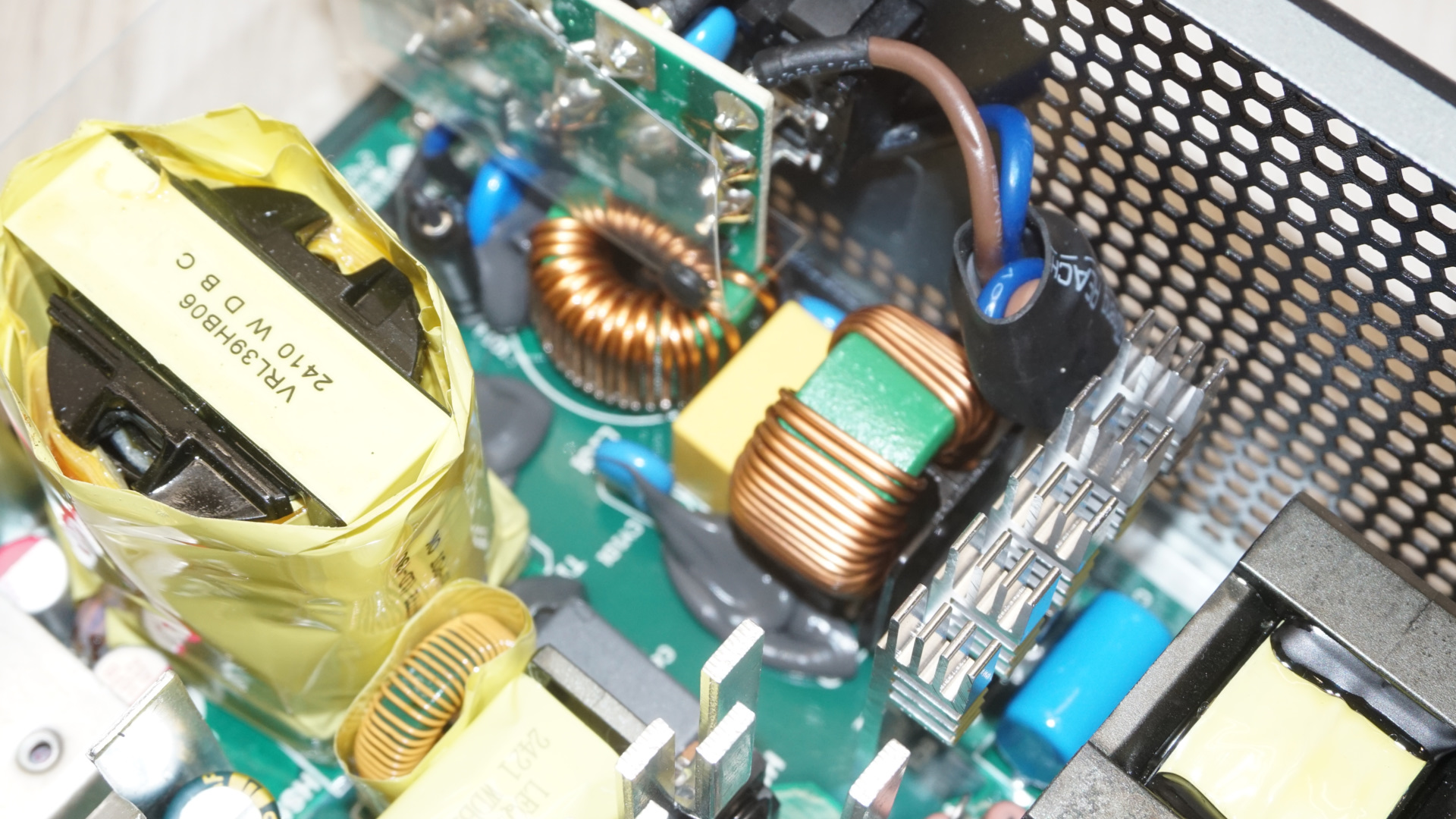

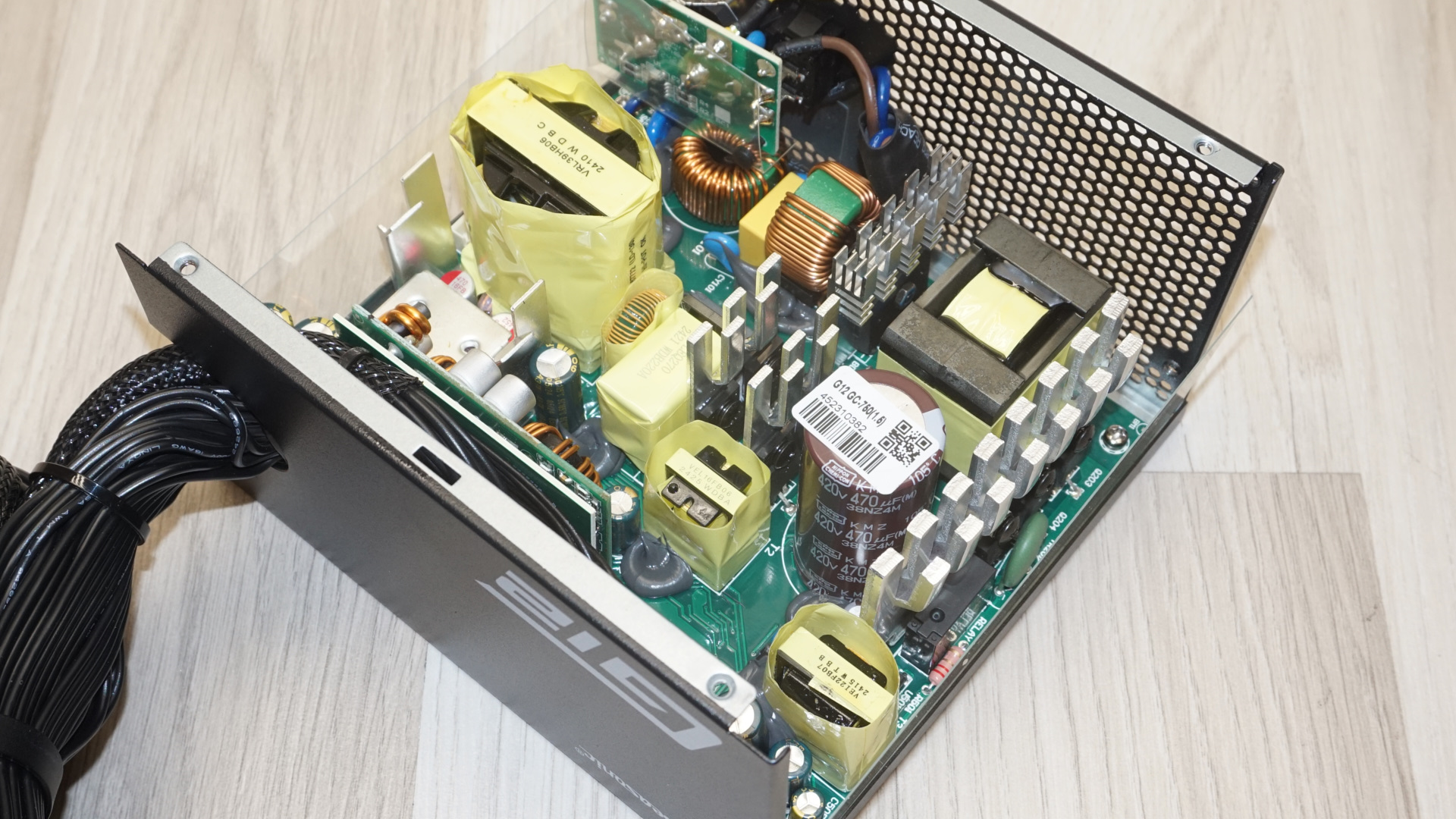

Входной фильтрующий каскад имеет достаточно мощную конфигурацию, использующую четыре Y-конденсатора, два X-конденсатора и два фильтрующих индуктора. Два выпрямительных моста установлены на массивном общем радиаторе, расположенном непосредственно после фильтрующего каскада.

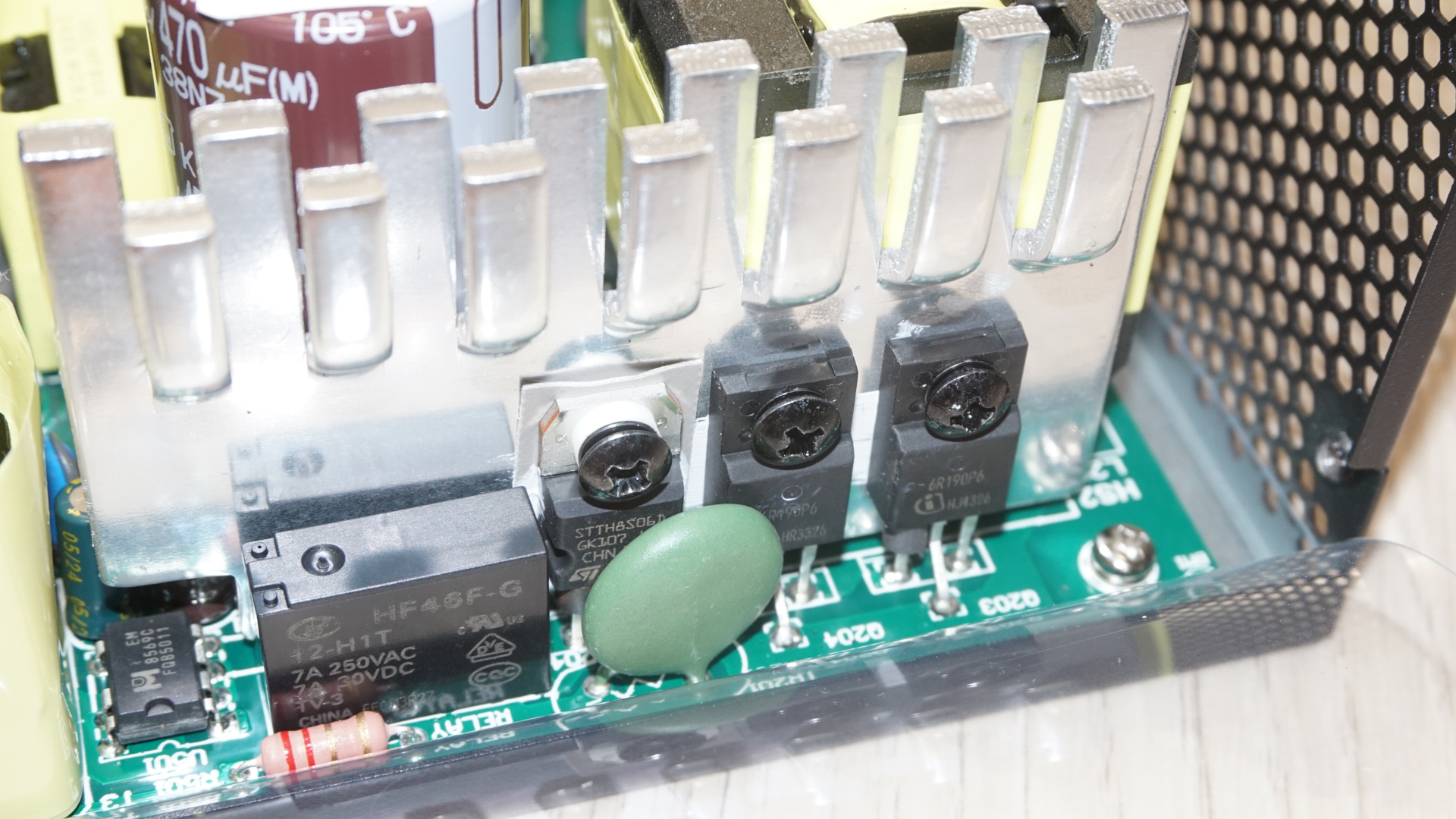

Схема APFC демонстрирует готовность Seasonic инвестировать в качественные компоненты, несмотря на бюджетную направленность устройства. За активную коррекцию коэффициента мощности отвечают два MOSFET-транзистора Infineon 60R180P7S, а также один диод STMicroelectronics, в паре с индуктором в корпусе и высококачественным конденсатором Nippon Chemi-Con 470 мкФ.

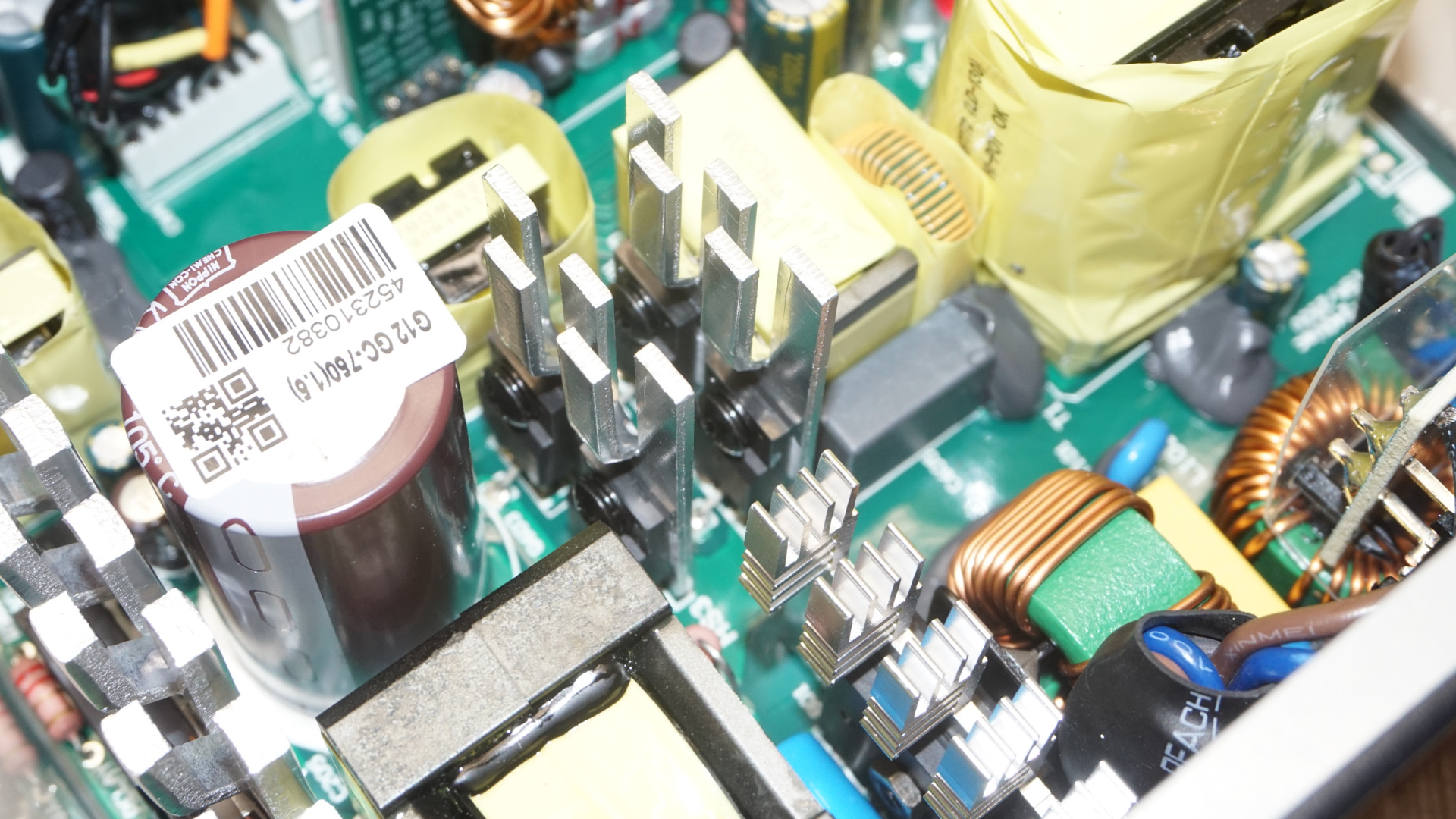

В основной инверсионной цепи используются четыре MOSFET-транзистора Great Power GPT10N50AD, расположенные в полномостовой топологии. Этот конструктивный выбор заслуживает обсуждения, поскольку полномостовые топологии обычно встречаются в более дорогих устройствах, а не в бюджетных вариантах.

Вместо использования двух дорогостоящих высокопроизводительных MOSFET-транзисторов в полумостовой конфигурации, Seasonic выбрала четыре стандартных компонента, которые в совокупности обеспечивают сопоставимую производительность, потенциально предлагая лучшие тепловые характеристики за счет распределения нагрузки. Эти MOSFET-транзисторы установлены парами на двух специальных радиаторах, обеспечивая адекватное охлаждение даже при длительной высокой нагрузке.

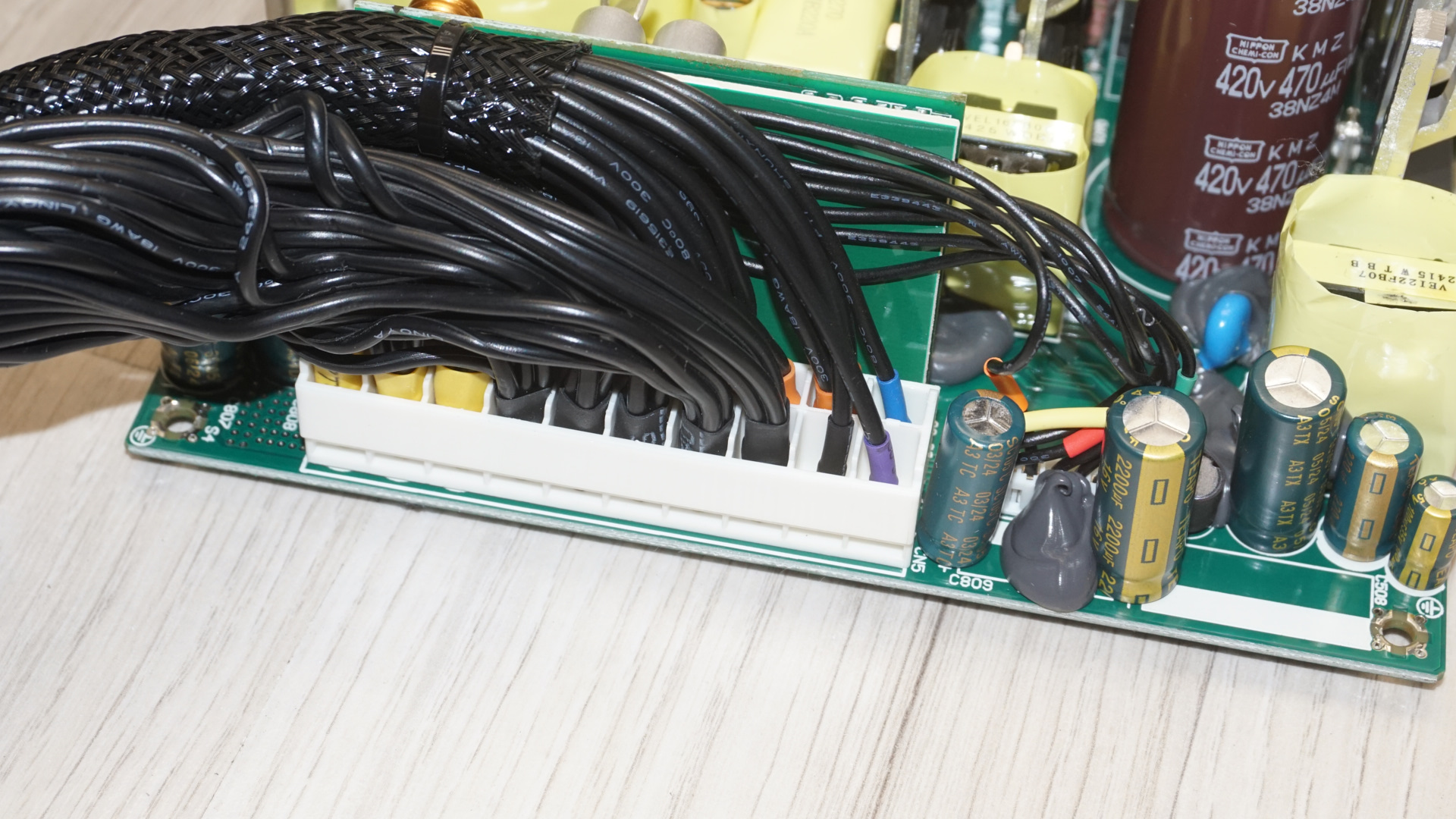

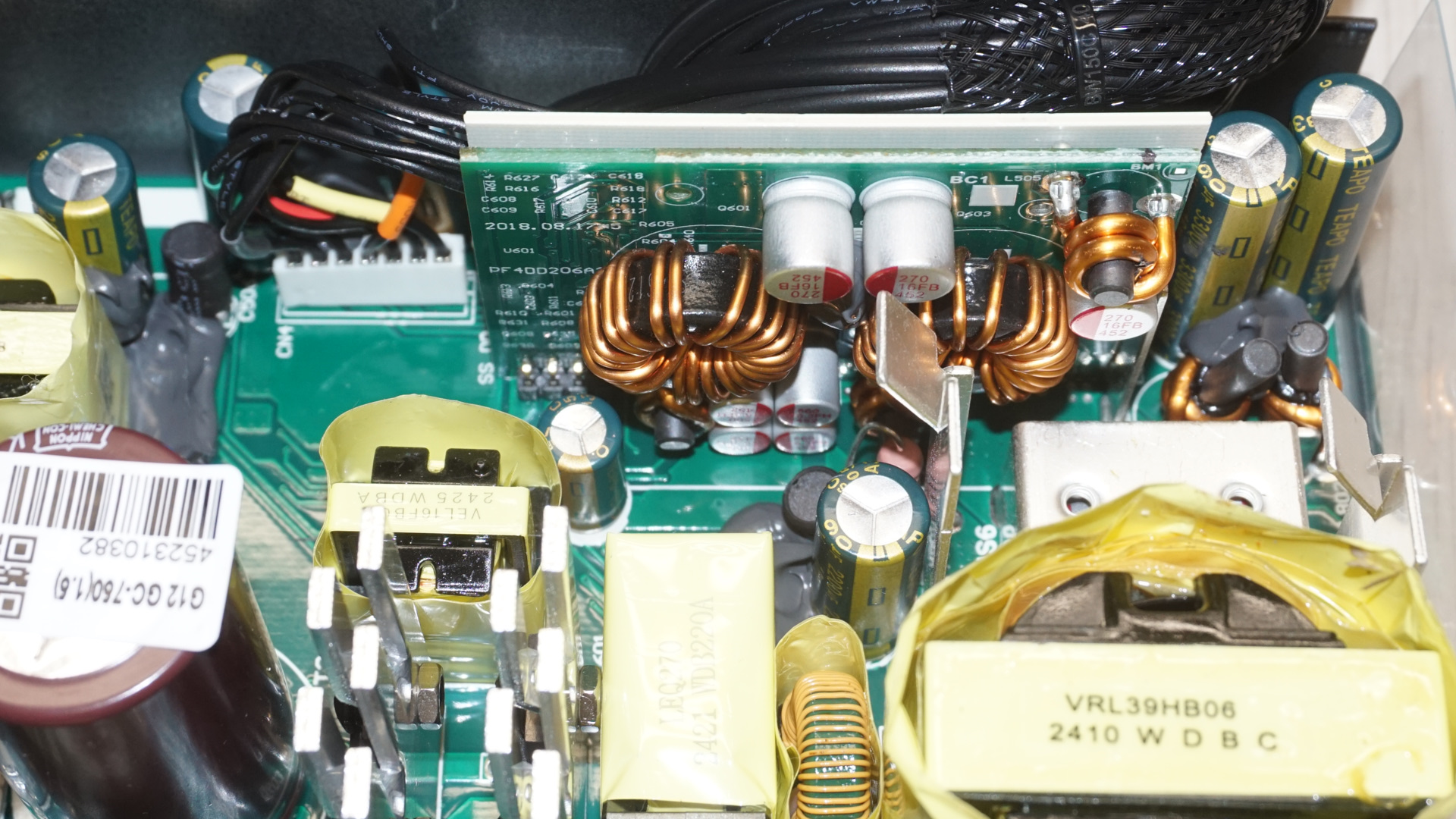

На вторичной стороне под основной печатной платой размещены синхронные выпрямительные MOSFET-транзисторы. Четыре блока Nexperia обеспечивают генерацию первичного напряжения 12 В с помощью стандартного синхронного выпрямительного блока. Отдельные преобразователи постоянного тока на вертикальной дочерней плате генерируют напряжения 3,3 В и 5 В.

Конденсаторы на вторичной обмотке поставляются исключительно от Teapo, высоко уважаемого тайваньского производителя, чья продукция занимает достойное место в иерархии компонентов. Хотя конденсаторы Teapo, возможно, и не пользуются таким же почётом, как флагманские японские аналоги от таких производителей, как Nippon Chemi-Con или Rubycon, они представляют собой отличный выбор для массового розничного рынка и значительно превосходят по характеристикам бюджетные аналоги.

Результаты испытаний на холод (при температуре окружающей среды 25°С)

Для тестирования блоков питания мы используем высокоточные электронные нагрузки с максимальной потребляемой мощностью 2700 Вт, осциллограф Rigol DS5042M 40 МГц, анализатор мощности Extech 380803, два высокоточных цифровых термометра UNI-T UT-325, измеритель уровня звукового давления Extech HD600, разработанный нами термобокс и различные другие компоненты и детали.

1 из 5

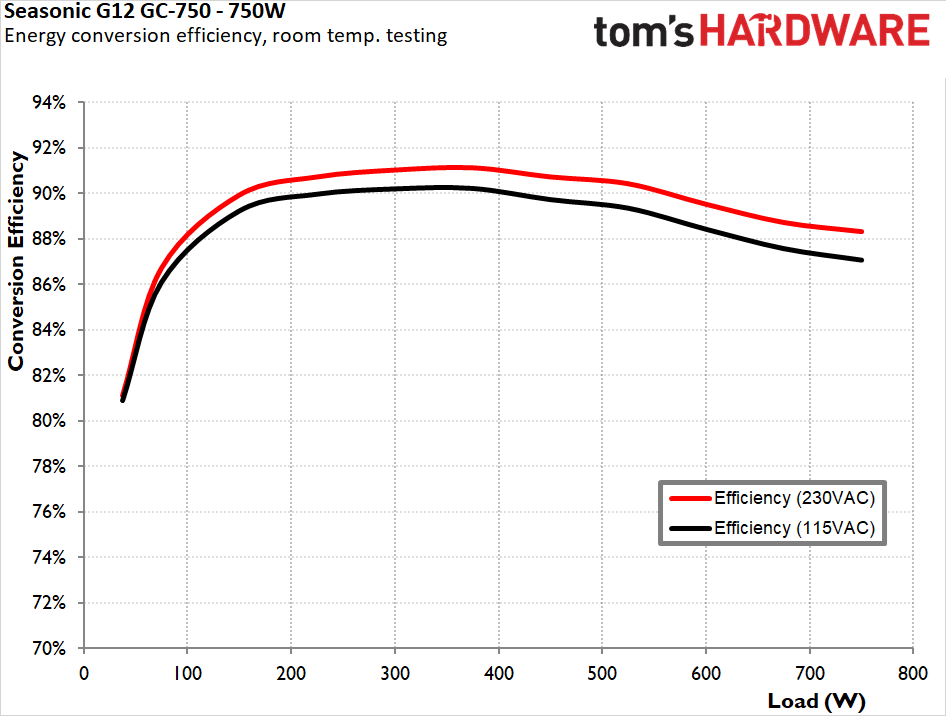

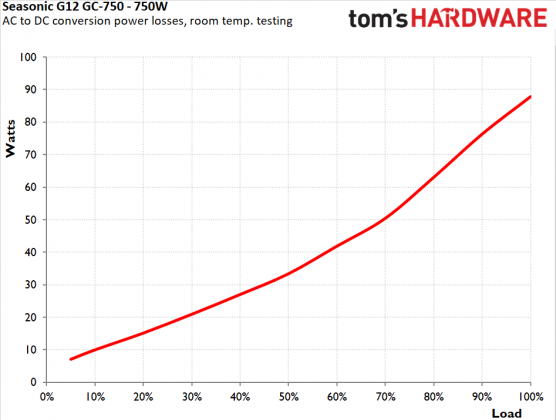

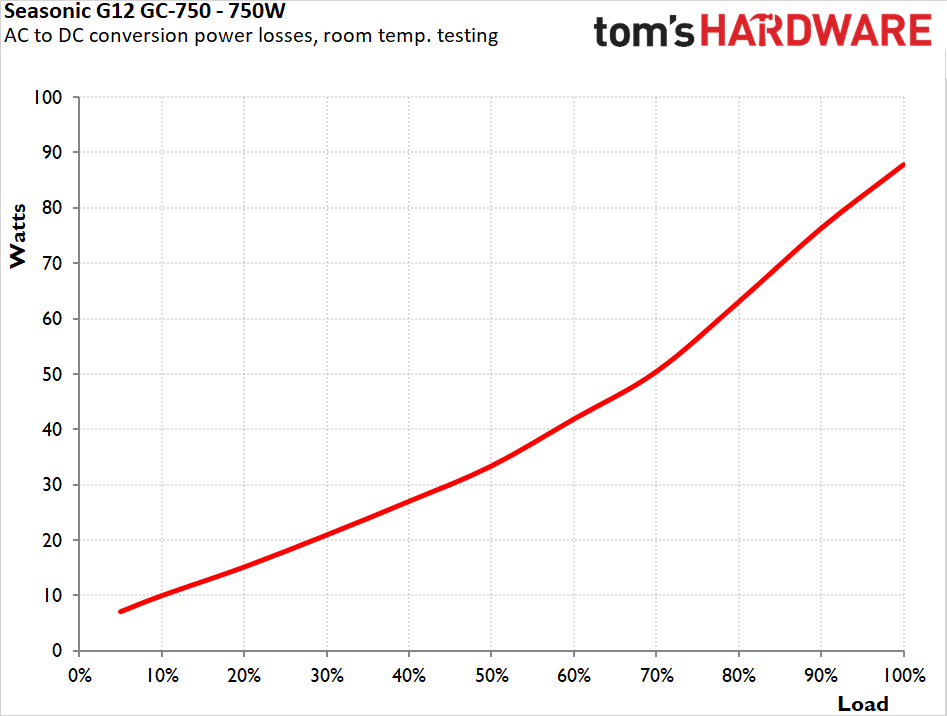

В контролируемых условиях холодных испытаний блок питания Seasonic G12 GC-750 продемонстрировал эффективность, соответствующую требованиям сертификации 80 Plus Gold. При входном напряжении 115 В переменного тока устройство достигло средней номинальной эффективности под нагрузкой 88,8%, а при входном напряжении 230 В переменного тока производительность повысилась до 89,7%.

Эти показатели уверенно соответствуют параметрам сертификации Gold и представляют собой достойный уровень производительности для блока питания массового сегмента. Кривая эффективности демонстрирует типичное поведение, достигая пика примерно при 50% нагрузке. Эффективность при низкой нагрузке оказывается достаточно хорошей для устройства в этом сегменте рынка, что говорит о том, что пользователи, работающие с базовыми приложениями, могут рассчитывать на долгосрочную экономию энергии.

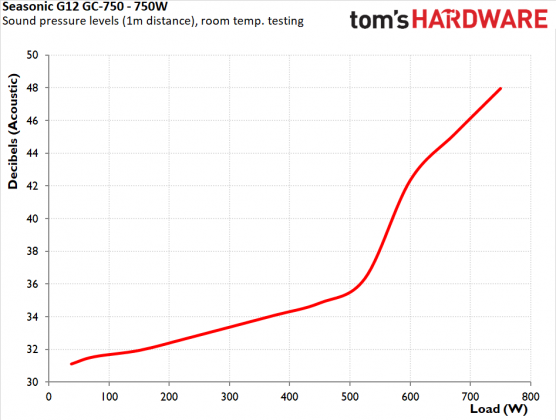

Поведение вентилятора во время холодных испытаний демонстрирует консервативную философию Seasonic в области управления температурным режимом. Вентилятор Hong Hua поддерживает удивительно низкие скорости вращения в большинстве диапазонов нагрузок, оставаясь практически бесшумным даже при умеренных нагрузках.

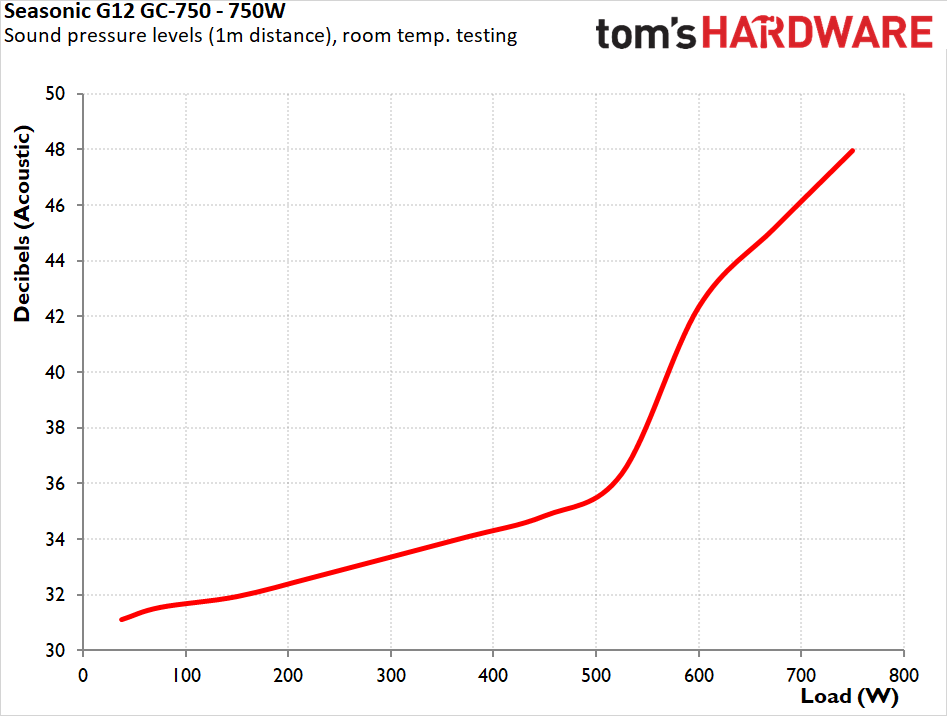

Однако профиль вентилятора демонстрирует резкий скачок скорости, как только нагрузка превышает 500 Вт, создавая заметный акустический скачок, а не постепенное увеличение. Хотя такое поведение может вызвать беспокойство у пользователей, планирующих тихую сборку даже при высоких нагрузках, оно отражает приоритет Seasonic на долговечность компонентов, а не на абсолютное улучшение акустики.

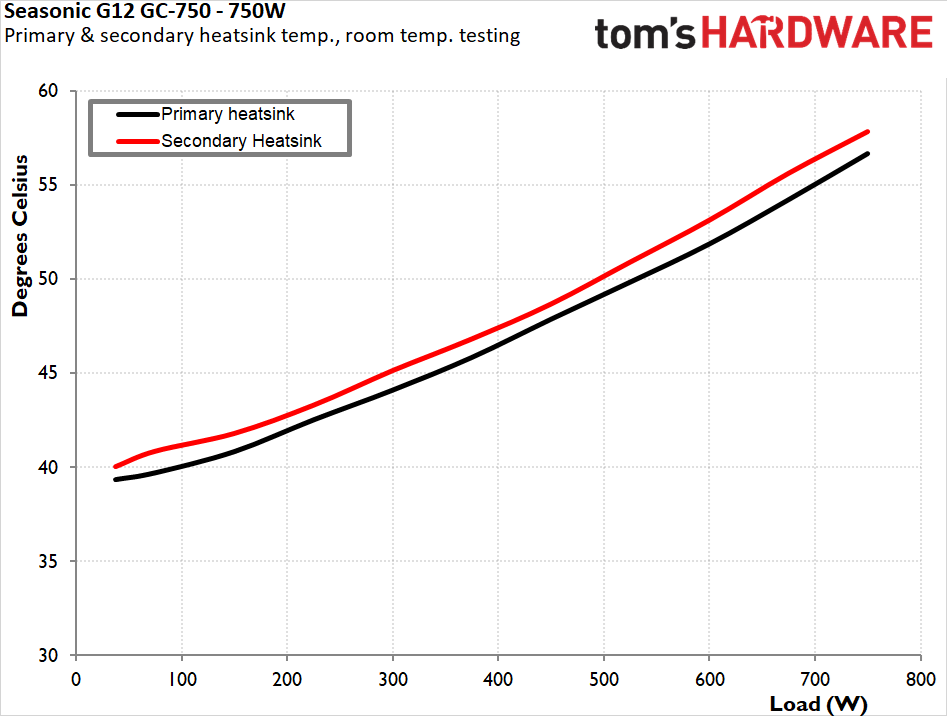

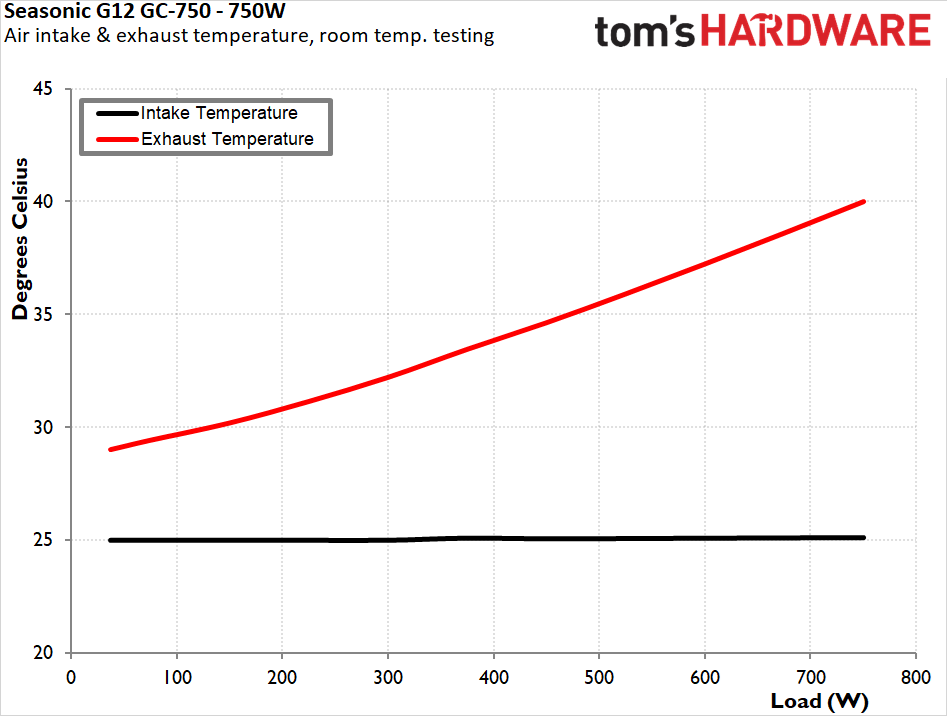

Внутренние температуры остаются очень низкими на протяжении всего тестирования, что говорит о том, что кривая скорости вращения вентилятора обеспечивает значительный запас по тепловому режиму даже тогда, когда это не является строго необходимым.

Результаты горячих испытаний (~45°С окружающей среды)

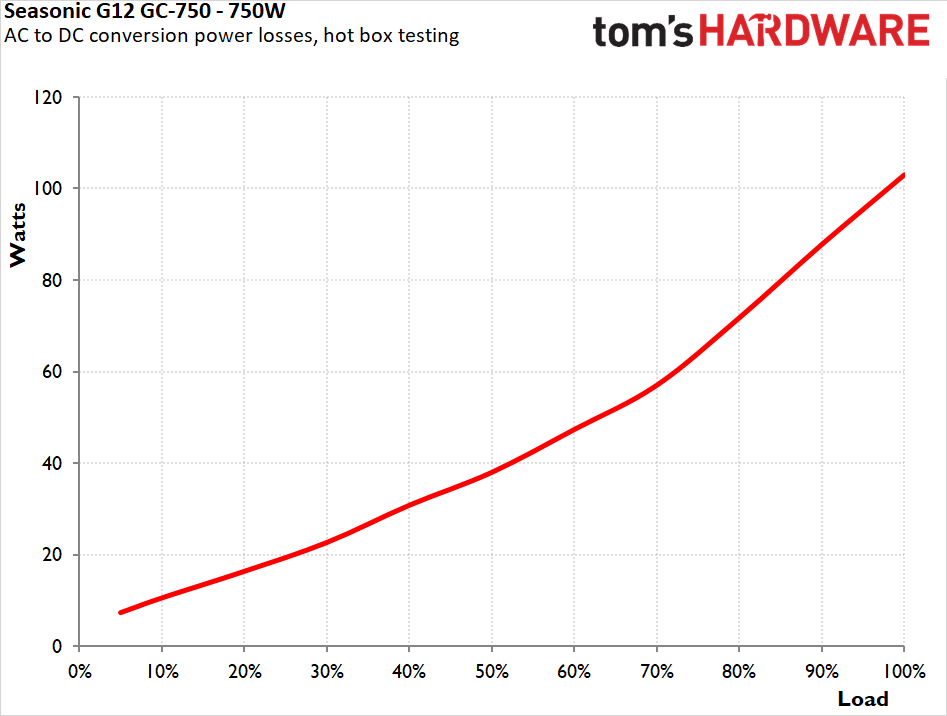

Испытания при повышенной температуре окружающей среды выявили замечательную устойчивость блока питания G12 GC-750 к термическим нагрузкам. В отличие от типичного поведения распространенных блоков питания, высокие температуры окружающей среды практически не оказывают негативного влияния на электрические характеристики.

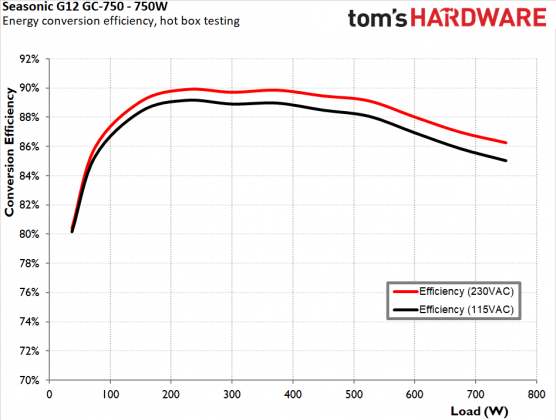

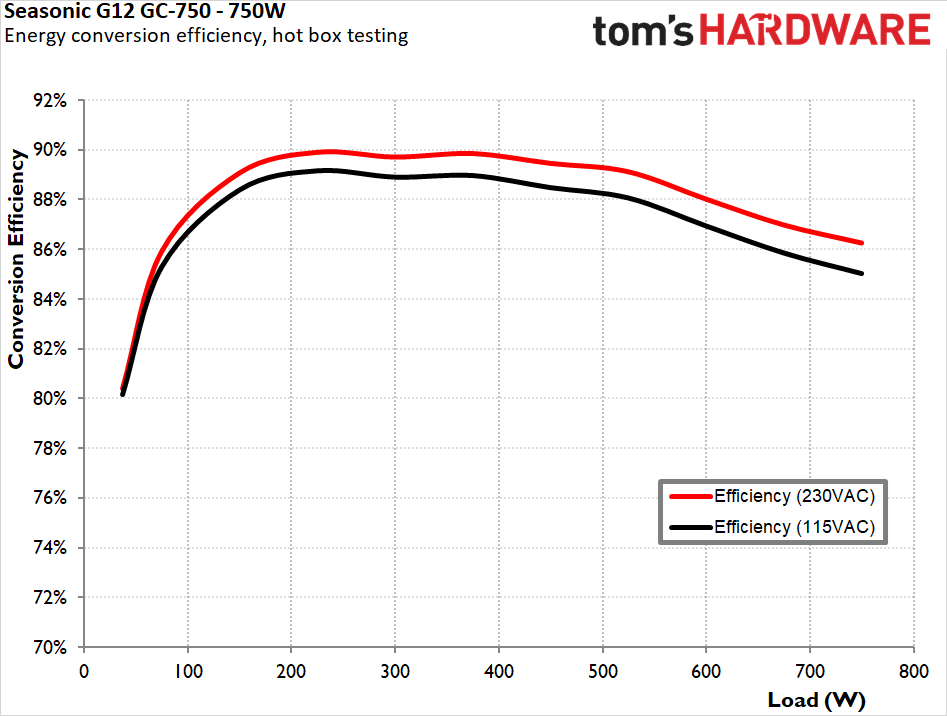

Средний номинальный КПД нагрузки составляет 87,5% при 115 В переменного тока и 88,4% при 230 В переменного тока в условиях высоких температур, что практически не приводит к потере производительности. Такая стабильность свидетельствует об исключительной инженерной разработке, особенно учитывая, что компания Seasonic заявляет о полной выходной мощности этого устройства при температуре окружающей среды 40 °С и 80% выходной мощности при температуре окружающей среды 50 °С.

1 из 5

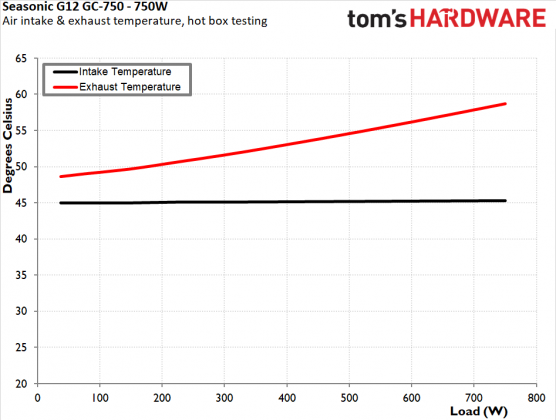

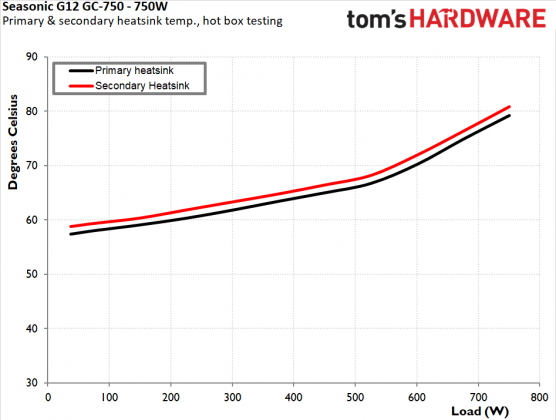

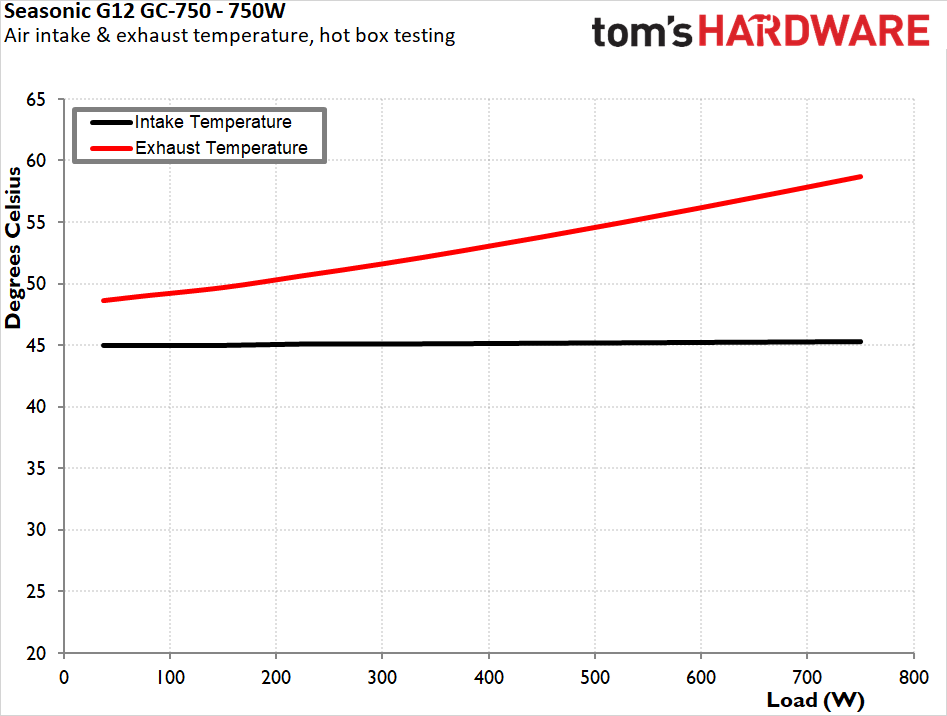

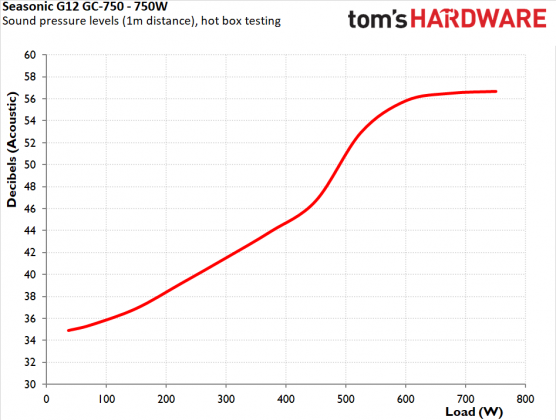

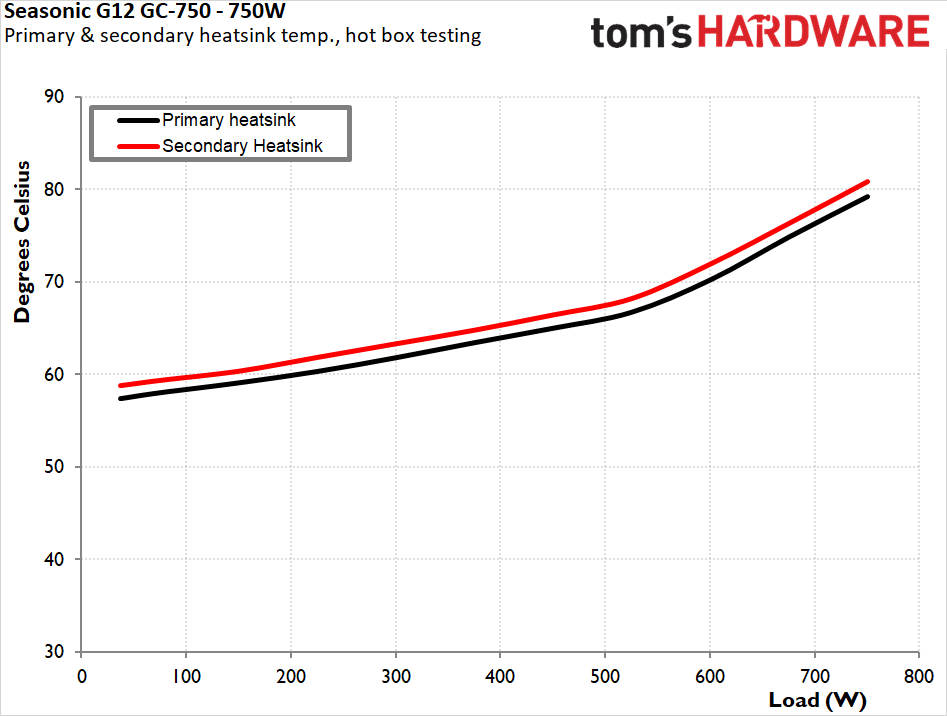

Профиль работы вентилятора в условиях высоких температур демонстрирует консервативный подход к управлению температурой, лежащий в основе этого блока питания. Ступени на кривой скорости вращения вентилятора становятся более выраженными в ходе всего тестирования. Такое поведение создает значительное акустическое воздействие, поскольку вентилятор становится заметно слышимым задолго до того, как блок питания приблизится к своим температурным пределам.

Становится очевидно, что компания агрессивно оптимизировала G12 GC-750 для обеспечения долгосрочной надежности, а не для акустического комфорта. Поддерживая существенные температурные запасы даже в неблагоприятных условиях, Seasonic гарантирует, что температура компонентов остается консервативной, максимально увеличивая срок службы за счет снижения уровня шума. Пользователи в теплом климате или плохо вентилируемых корпусах будут испытывать повышенный уровень шума при работе с ресурсоемкими приложениями, но они могут быть уверены, что их блок питания работает в безопасных температурных параметрах.

Качество электропитания

Электрические характеристики Seasonic G12 GC-750 подтверждают его премиальное происхождение, демонстрируя показатели, приближающиеся или сопоставимые с гораздо более дорогими устройствами. Фильтрация пульсаций напряжения демонстрирует исключительную эффективность на всех линиях, с максимальными значениями всего 20 мВ на линии 12 В и 14 мВ на линиях 5 В и 3,3 В. Эти показатели ставят G12 GC-750 в один ряд с флагманскими блоками питания, стоящими значительно дороже.

Регулировка напряжения также практически идеальна на всех линиях. Основная линия 12 В поддерживает выдающуюся регулировку в 0,3% при нагрузке от 20% до 100%, в то время как линии 5 В и 3,3 В достигают 0,6% и 0,5% регулировки соответственно. Эти чрезвычайно жесткие характеристики значительно превосходят типичные требования и гарантируют, что подключенные компоненты получают стабильное и чистое питание независимо от условий нагрузки.

В ходе тщательной оценки мы анализируем основные защитные функции каждого блока питания, который мы рассматриваем, включая защиту от перегрузки по току (OCP), защиту от перенапряжения (OVP), защиту от перегрузки по мощности (OPP) и защиту от короткого замыкания (SCP). Все защитные механизмы были активированы и корректно функционировали во время тестирования.

Защита от перегрузки по току (OCP) срабатывает при разумных пороговых значениях: 132% на линиях 3,3 В и 12 В, и 130% на линии 5 В. Эти настройки обеспечивают достаточный запас для кратковременных скачков нагрузки, одновременно защищая от длительных перегрузок по току, которые могут повредить компоненты или сам блок питания.

Защита от перегрузки по мощности (OPP) активируется при 130% в условиях перегрева. Устройство справляется с очень короткими кратковременными скачками мощности, приближающимися к 1000 Вт. Эта способность справляться с кратковременными скачками мощности оказывается ценной для современных систем с компонентами, которые демонстрируют кратковременные скачки мощности, такими как видеокарты во время переходов нагрузки.

Итог

Блок питания Seasonic G12 GC-750 — это пример противоречий: исключительная внутренняя конструкция сталкивается с прагматичными рыночными реалиями. С чисто технической точки зрения, это устройство демонстрирует великолепные характеристики.

Электрические параметры сопоставимы с устройствами, стоящими вдвое дороже, выбор компонентов показывает приверженность Seasonic качеству даже в продуктах, которые, казалось бы, ориентированы на бюджетный сегмент, а проверенная платформа гарантирует долговременную надежность, недоступную более дешевым аналогам. Это действительно волк в овечьей шкуре, с первоклассной производительностью, скрытой под консервативным внешним видом и позиционированием в бюджетном сегменте.

Однако блоки питания конкурируют на рынках, где техническое совершенство представляет собой лишь одно из измерений ценности. Полностью немодульная конструкция кабелей, хотя и может быть оправдана как мера по снижению затрат, позволяющая лучше инвестировать в компоненты, становится труднооправданной, когда розничная цена регулярно превышает 140 долларов (11,2 тыс. руб.).

В этом ценовом диапазоне конкуренты предлагают модульное подключение в качестве стандартной функции, а собственная линейка продукции Seasonic включает полумодульные альтернативы, такие как серия G12 GM. Немодульная конструкция может понравиться сборщикам, которые ставят качество внутренней сборки выше удобства прокладки кабелей и эстетики, но цена значительно снижает это преимущество. Отсутствие разъема 12V-2×6 представляет собой более фундаментальное ограничение, сразу же ограничивающее совместимость с более новыми видеокартами.

Учитывая мощность блока питания в 750 Вт и продемонстрированную способность выдерживать пиковые нагрузки до 1000 Вт, это упущение, по-видимому, связано с возрастом платформы, а не с техническими ограничениями. Для сборщиков, планирующих долгосрочную эксплуатацию системы, отсутствие этого разъема может потребовать преждевременной замены блока питания по мере развития требований к видеокартам.

Однако эти критические замечания следует рассматривать в контексте рыночных реалий: G12 GC-750 часто появляется в продаже по цене менее 80 долларов или 70 евро, что полностью меняет его ценовое предложение. При таких акционных ценах техническое превосходство и качество компонентов становятся реальными преимуществами, а не просто примечаниями к переоцененному продукту.

Сборщик, приобретающий этот блок питания по скидке, получает электрические характеристики и надежность, обычно присущие устройствам стоимостью 150 долларов (12 тыс. руб.) и более, при этом единственными компромиссами являются удобство прокладки кабелей и современные возможности подключения, которые могут быть не важны для систем текущего поколения. Для сборщиков, разрабатывающих системы, рассчитанные на многолетнюю эксплуатацию, особенно использующих видеокарты, не требующие разъемов питания PCIe 5.0, G12 GC-750 по скидке представляет собой превосходный выбор.

Исключительное качество питания обеспечивает стабильность и долговечность чувствительных компонентов, консервативное управление температурным режимом гарантирует длительную работу в сложных условиях, а первоклассные электрические характеристики исключают проблему питания как потенциального узкого места системы. В данном контексте немодульные кабели становятся скорее незначительным неудобством, чем решающим фактором.

Seasonic G12 GC-750 в конечном итоге блестяще справляется со своей задачей — быть мощным устройством по сниженной цене для сборщиков компьютеров, ориентированных на надежность, — но при этом проигрывает по рекомендованной розничной цене многофункциональным альтернативам.

Для тех, кому посчастливилось приобрести его по акционной цене, это одно из лучших предложений на рынке блоков питания, доказательство того, что инженерное превосходство Seasonic может создавать привлекательные продукты, даже если это происходит в ущерб позиционированию. Тем, кто платит полную розничную цену: сравните цены.
