Обзор QIDI Q2: отличный принтер для работы при высоких температурах

QIDI Q2 — это отличный 3D-принтер среднего размера, который по-настоящему раскрывает свой потенциал при печати высокотемпературными филаментами. Если вы ищете одноцветный принтер для инженерных филаментов с меньшими габаритами, чем у предыдущей модели QIDI Plus4, то это именно то, что вам нужно.

К сожалению, QIDI Q2 также поставляется в комплекте с многокомпонентным цветным модулем «QIDI Box», который мне так и не удалось заставить работать должным образом. При всей тщательности проработки деталей непонятно, почему QIDI упустила из виду тот факт, что на пути нити между QIDI Box и экструдером принтера существует непреодолимое трение.

После ужасных первых попыток печати я вытащила трубку Боудена из задней части QIDI Box и попыталась протолкнуть нить в экструдер вручную. Сила сопротивления нити была просто неимоверной. Штуцер для нити был слишком тугим, а 90-градусный изгиб трубки Боудена в экструдер стал еще одним узким местом.

Я распечатала подставку (рекомендованную самой QIDI), чтобы приподнять крышку и придать трубке Боудена более плавный изгиб в экструдер, а также распечатала направляющую для выравнивания пути нити в штуцере. Это позволило Box подавать в машину одну нить, но не четыре.

На данный момент на смену цвета слишком сложно полагаться. Я связалась с QIDI, и мне сказали, что полученный мной экземпляр Box — это ранняя партия, и они работают над решением этих проблем. На момент написания этого обзора QIDI Box — отличная сушилка для филамента, но не более того.

Розничная цена QIDI Q2 составляет $499 (40 тыс. руб.) за отдельный прибор и $649 (52 тыс. руб.) за комплект, хотя я не уверена, стоит ли рисковать, покупая комплект. Нам прислали коробку второго цвета, и у нее были те же проблемы.

К положительным моментам можно отнести то, что сам принтер очень хорош, если использовать только один цвет. Сопло может нагреваться до 370°C, платформа — до 120°C, а камера имеет активный нагрев, достигающий 65°C. QIDI Q2 может работать с PPS, PAHT, PA 6, PA 11 и PA 12, а также с PC. Он без проблем печатает ABS или ASA, а крышка сдвигается назад, обеспечивая достаточное охлаждение для PLA и PETG.

3D-принтер QIDI Q2 не попал в наш список лучших 3D-принтеров, но его все же стоит рассмотреть, если вы хотите создавать одноцветные проекты с использованием высокотемпературных материалов.

Технические характеристики

В комплект входит: QIDI Q2 Combo

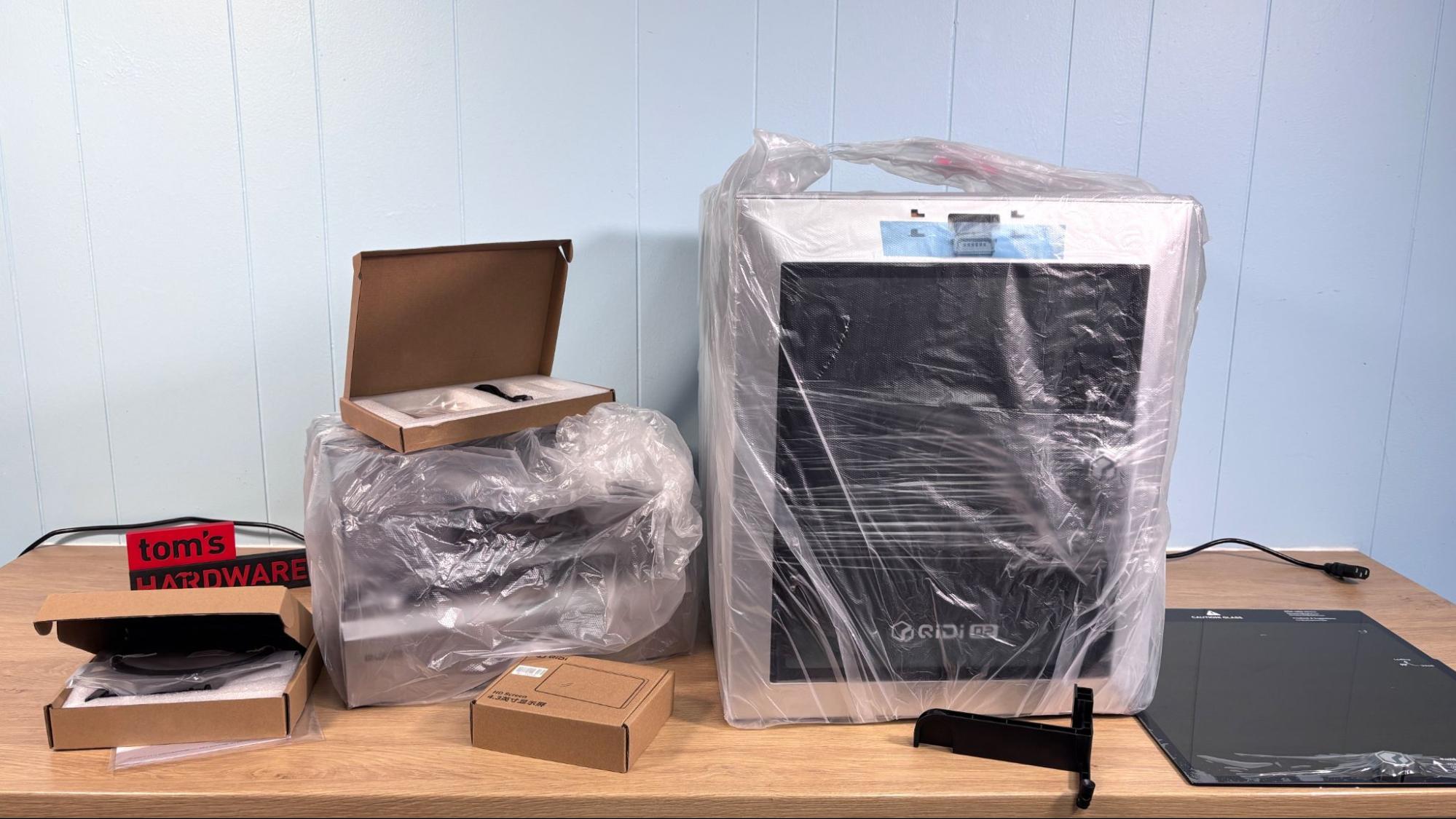

Принтер QIDI Q2 Combo поставляется в двух коробках и в основном в собранном виде. В комплект поставки входят: отсоединенный сенсорный экран, внешний держатель для катушки с филаментом, кабели Ethernet и питания, набор инструментов, флеш-накопитель и бумажное руководство по быстрому запуску.

В комплект QIDI Box входят два кратких руководства по началу работы: одно для установки бокса на QIDI Plus 4, другое — на Q2. В комплект бокса входит модернизированный экструдер Plus 4, который не требуется и несовместим с Q2. Также в комплект входят 5 трубок из ПТФЭ, узел для филамента, шнуры питания и сигнала, направляющие для трубок с филаментом и осушитель.

Сборка комплекта QIDI Q2

QIDI Q2 поставляется практически в полностью собранном виде с завода. Сенсорный экран необходимо подключить и закрепить без инструментов.

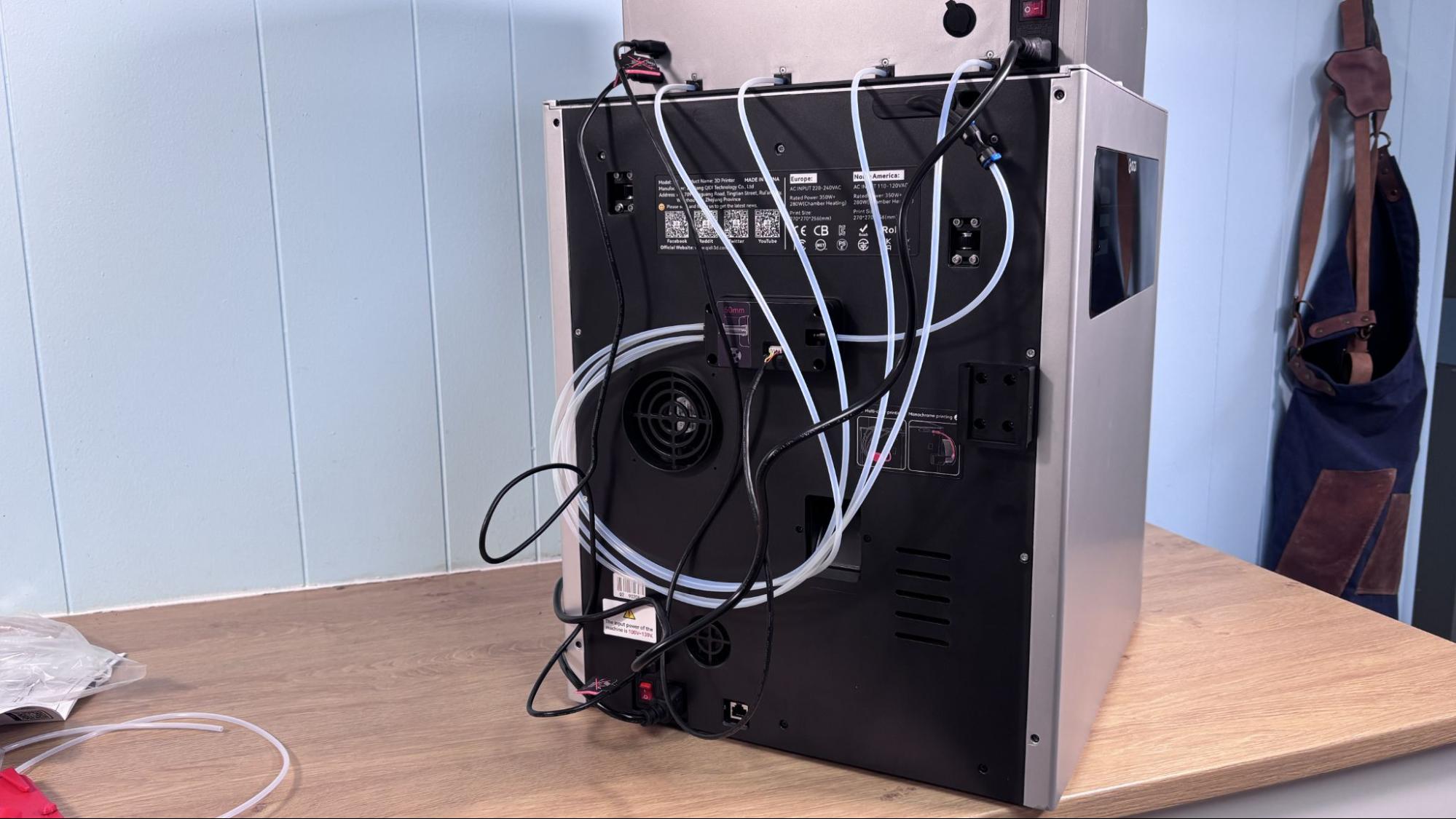

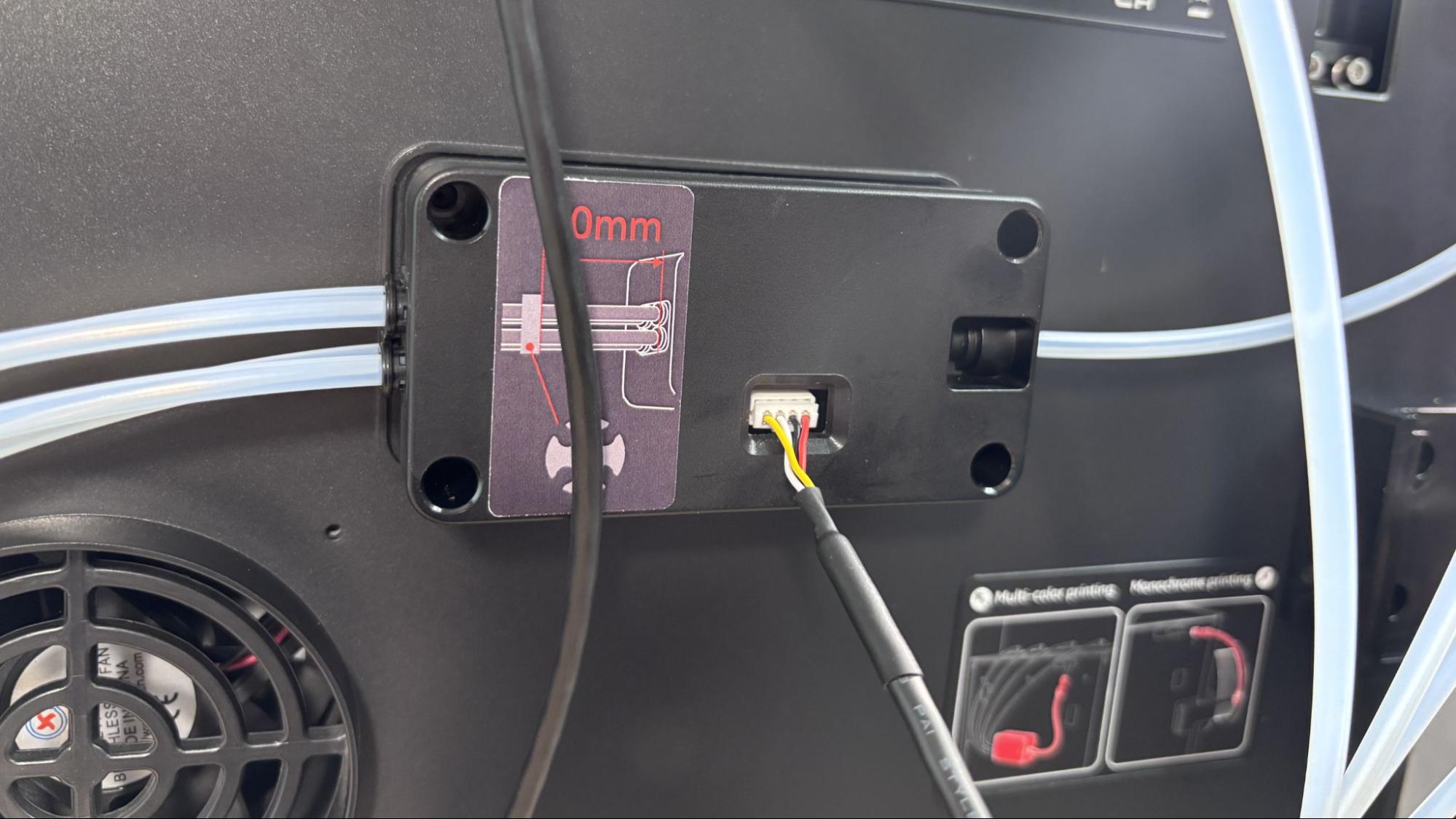

Концентратор нити крепится к задней части принтера двумя винтами. Четырехконтактный сигнальный провод идет от концентратора к блоку QIDI вместе с четырьмя трубками для нити, при этом единственная трубка для нити справа идет к разъему, соединяющемуся с экструдером.

Второй сигнальный кабель идёт от задней панели принтера к задней панели блока QIDI. В результате получается довольно аккуратная конструкция, все кабели естественным образом остаются на задней панели принтера.

Выравнивание комбо QIDI Q2

Выравнивание и формирование входного сигнала на QIDI Q2 выполняются в рамках первоначальной калибровки и в начале каждой печати. Принтер постукивает соплом по рабочей платформе, используя датчик нагрузки для обратной связи. Эта система позволила мне получить превосходные первые слои с идеальным смещением по оси Z.

Загрузка филамента в комбинированный кабель QIDI Q2

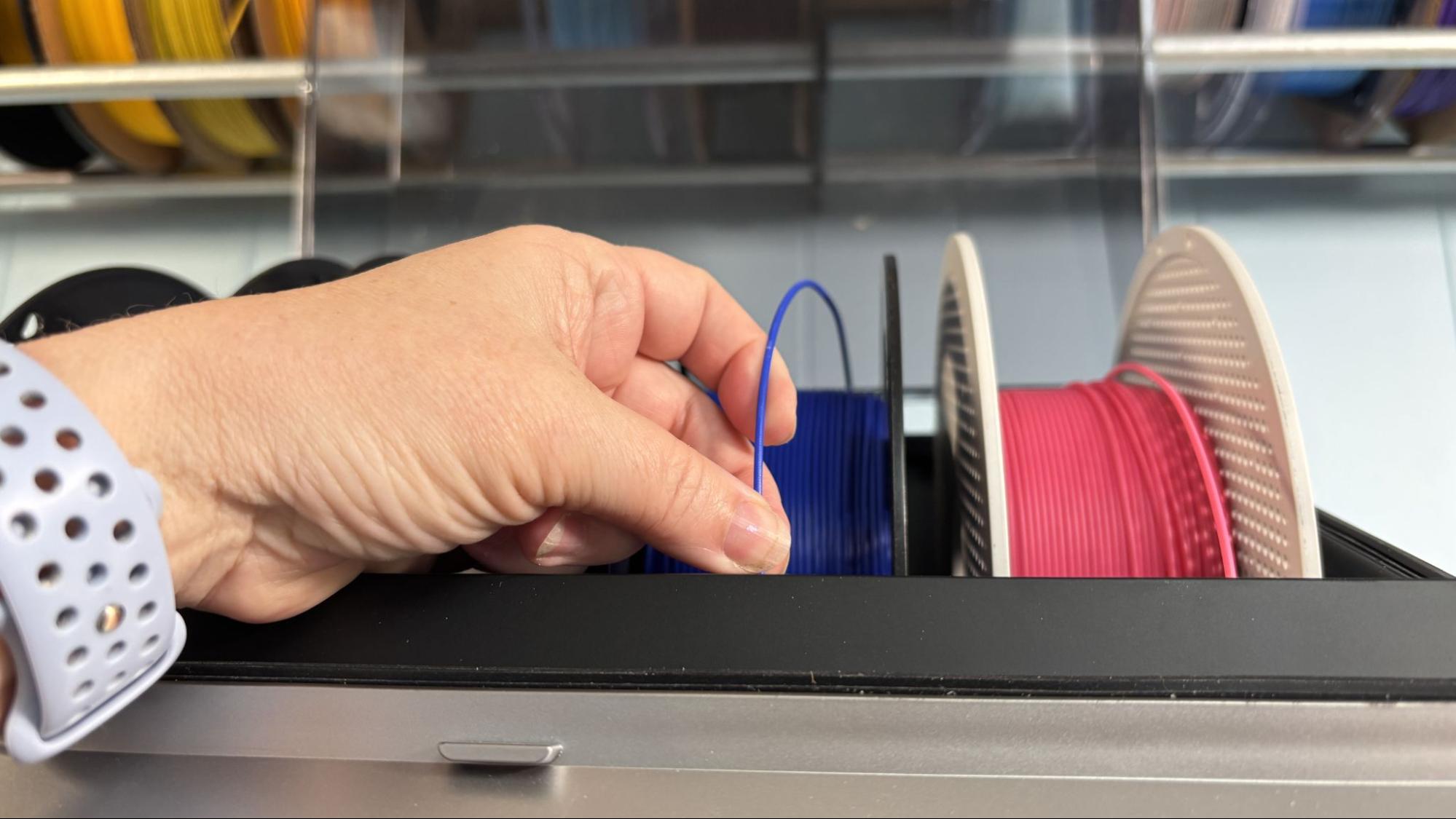

QIDI Q2 Combo оснащена экструдером с прямым приводом и поэтому не требует длинных трубок Боудена. Путь филамента начинается сзади, в концентраторе нити, и проходит через одну трубку из ПТФЭ в экструдер. Филамент загружается путем вставки на дюйм или два в отверстие перед катушкой. Box будет всасывать нить со звуком, неприятно напоминающим грохот американских горок, поднимающихся в гору. Обычно такой звук означает, что нить проскакивает в экструдере, но в данном случае это совершенно нормально.

Выгрузка филамента должна производиться через экран принтера, так как он остается зафиксированным в механизме и его нельзя просто вытащить. Филамент марки QIDI имеет NFC-метки для автоматического определения типа и цвета. При использовании катушек сторонних производителей необходимо ввести информацию с экрана принтера, а затем синхронизировать ее со слайсером.

Проектирование QIDI Q2

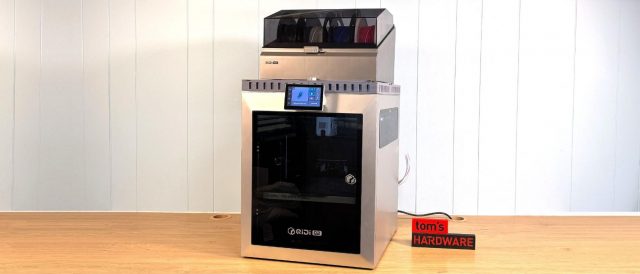

Машина QIDI Q2 имеет стальной каркас, покрытый пластиковыми панелями, стеклянную дверь и верхнюю крышку, а также пластиковые боковые окна. Внутренние панели огнестойкие, а сама машина сертифицирована MET по безопасности продукции в США и Канаде, а также IECEE CB на международном уровне.

Система перемещения — Core XY с линейной направляющей для оси X и двумя линейными направляющими для оси Y, приводимыми в движение двумя шаговыми двигателями, соединенными специальным ремнем 1.5GT. Нижняя крышка отсутствует для удобства доступа.

Ось Z имеет два ходовых винта, приводимых в движение двумя независимыми шаговыми двигателями, и перемещается по четырем линейным направляющим.

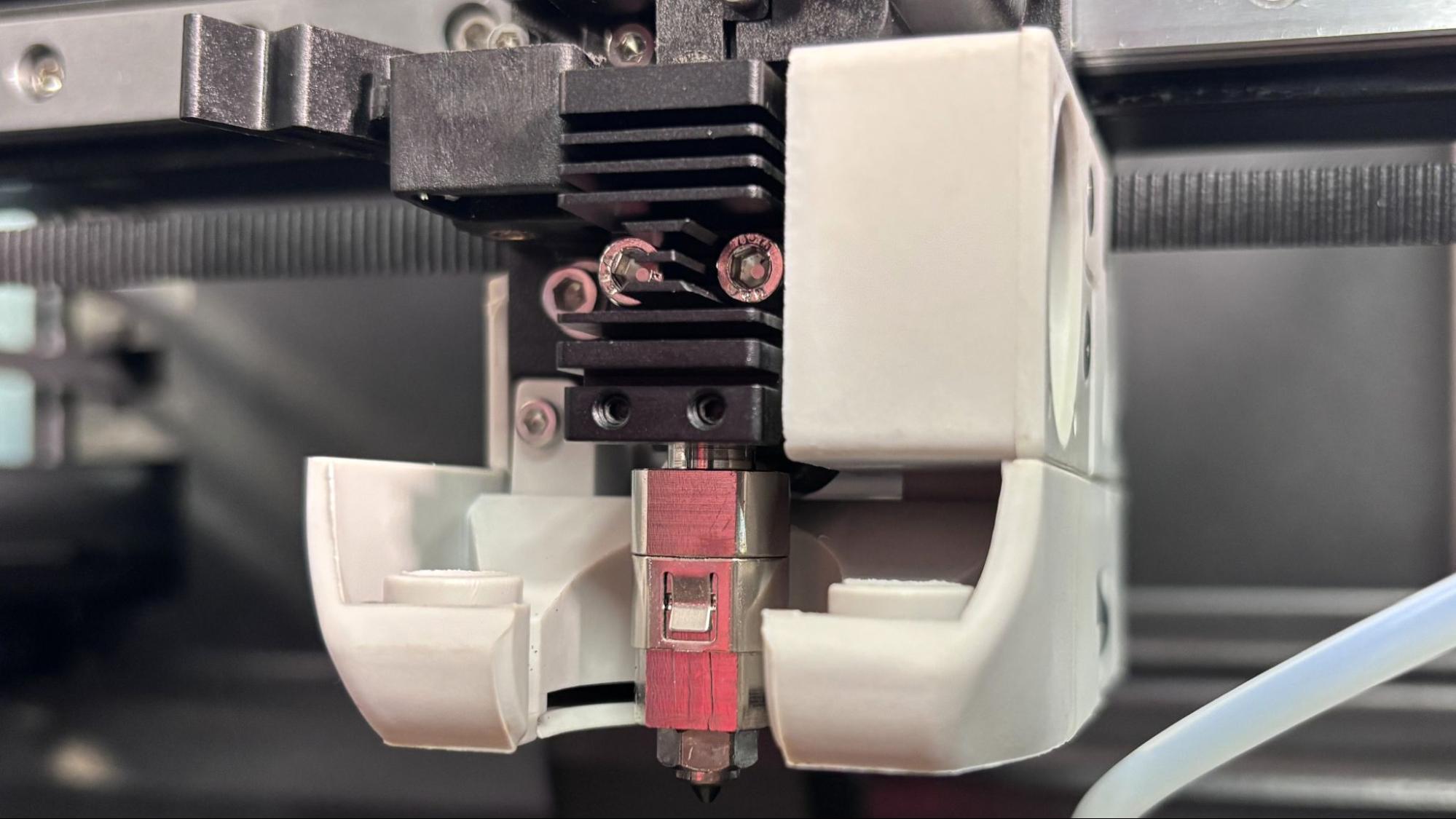

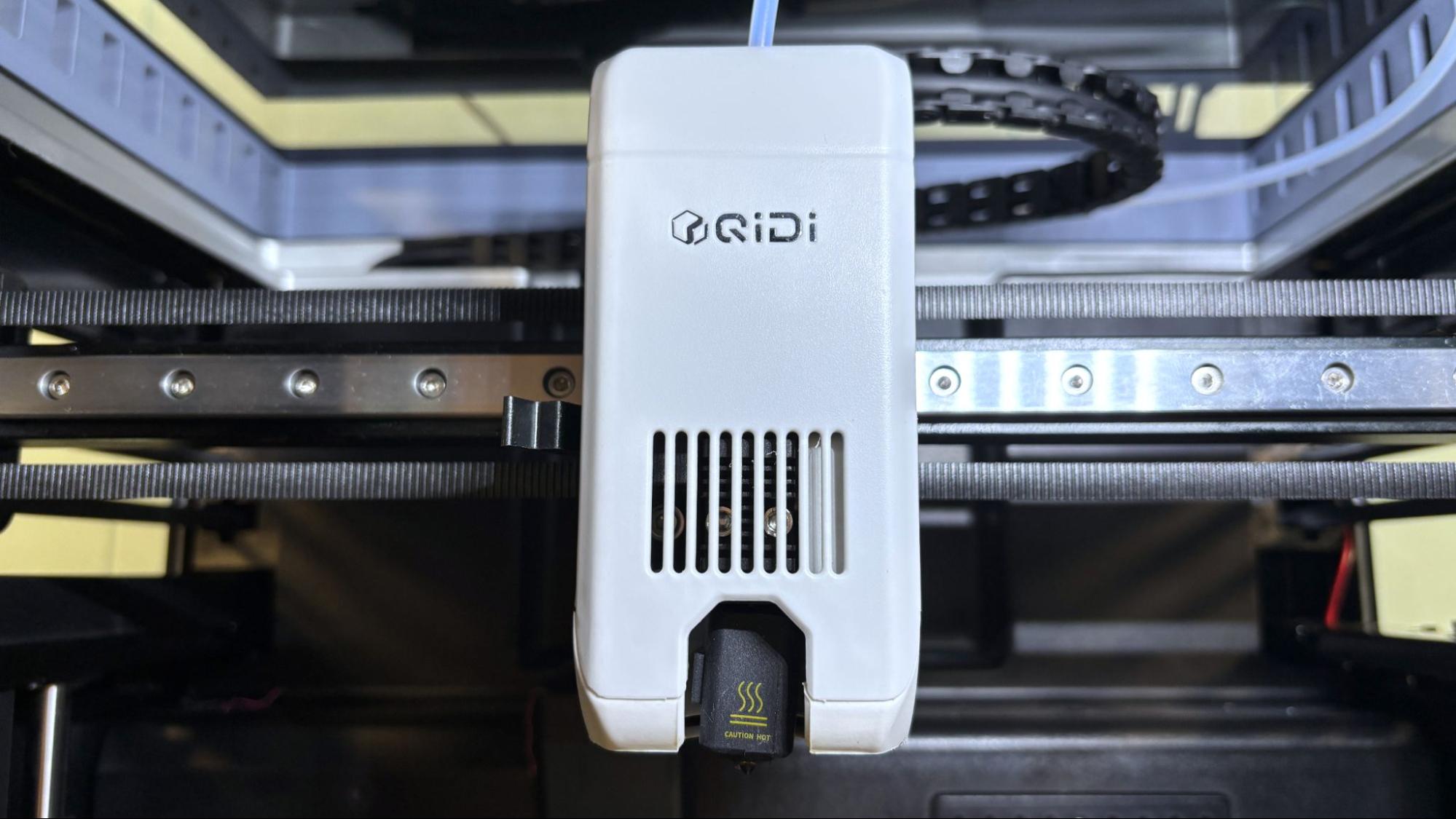

В состав инструментальной головки входит экструдер из закаленной стали с двойным зубчатым механизмом, подающий материал в нагревательный элемент, способный нагреваться до 370°C, с биметаллическим соплом со шнеком и вставкой из закаленной стали.

Для охлаждения деталей предусмотрен большой вентилятор, расположенный снизу. Дополнительный большой вентилятор установлен с правой стороны корпуса.

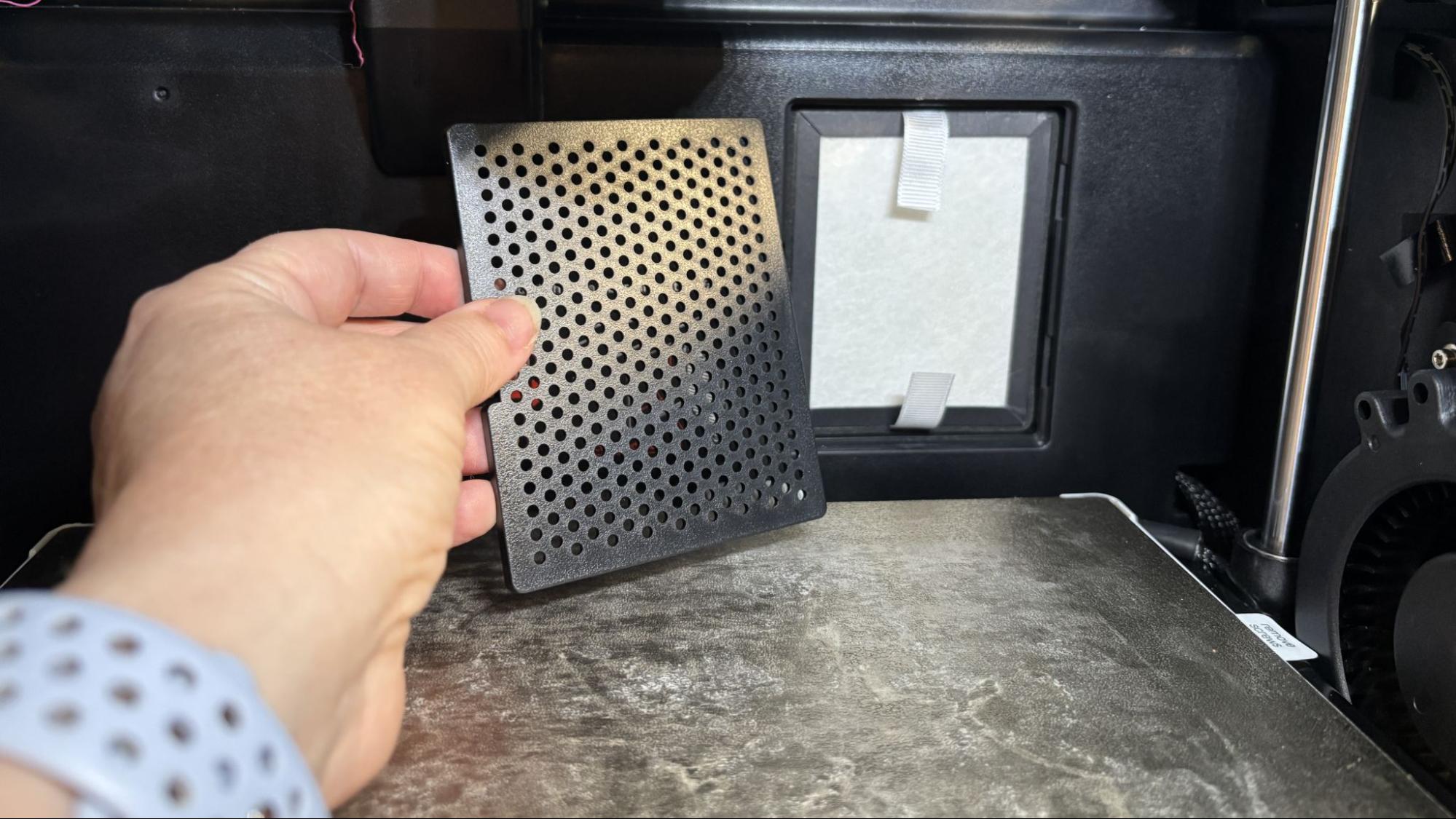

Модель QIDI Q2 оснащена активным нагревом камеры до 65°C и системой фильтрации воздуха с предварительным фильтром G3, HEPA-фильтром H12 и активированным углем.

Машина довольно шумная, и речь идёт не только о шуме вентилятора. Также слышен сильный грохот от загрузки QIDI-бокса и стук резака для нити.

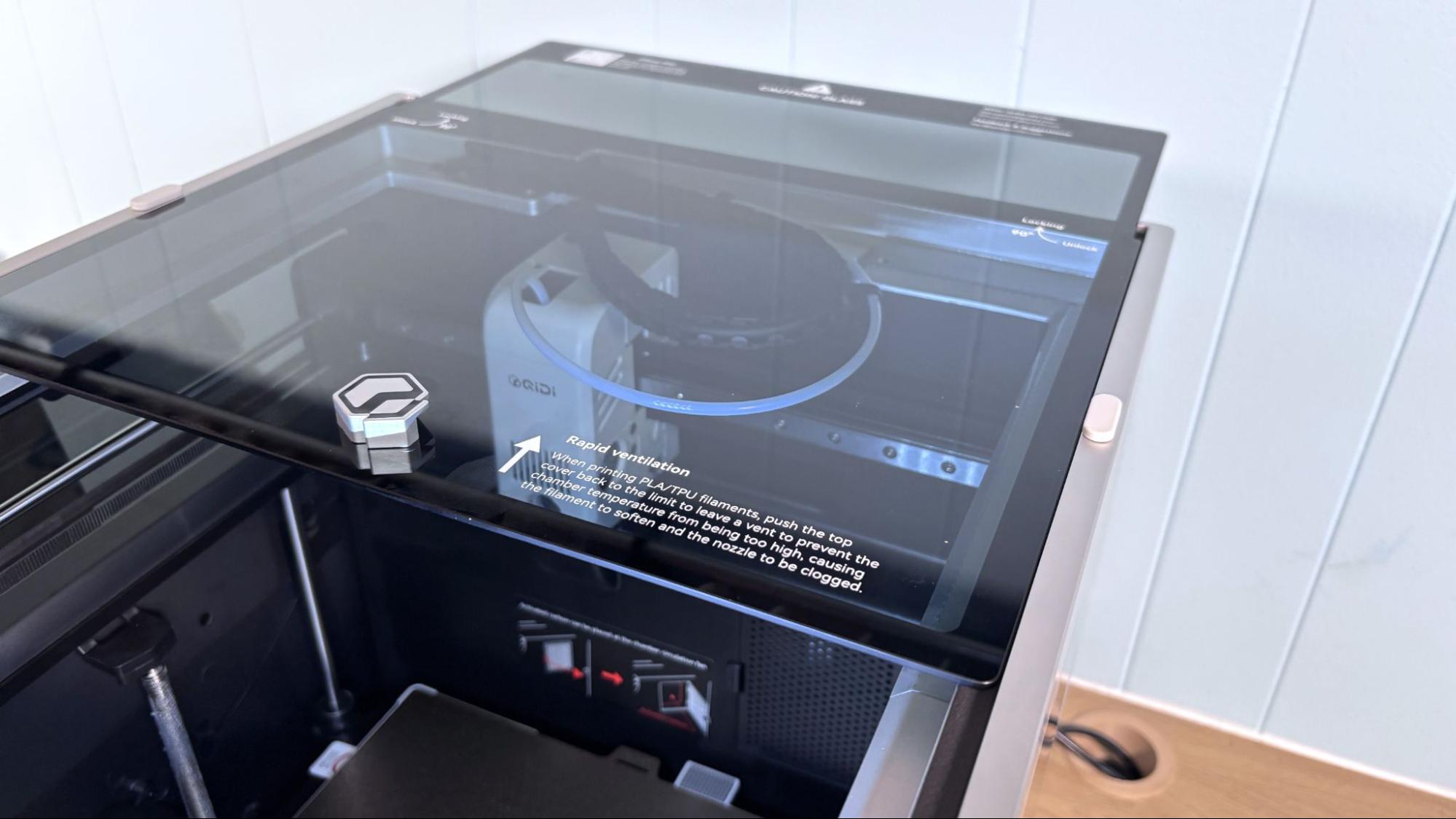

Верхняя крышка обладает очень удобной особенностью: она сдвигается назад, как люк в крыше. Это обеспечивает отличную вентиляцию для PLA, PETG и TPU. Две защелки позволяют зафиксировать ее на месте, и она остается идеально устойчивой даже с установленным сверху боксом QIDI.

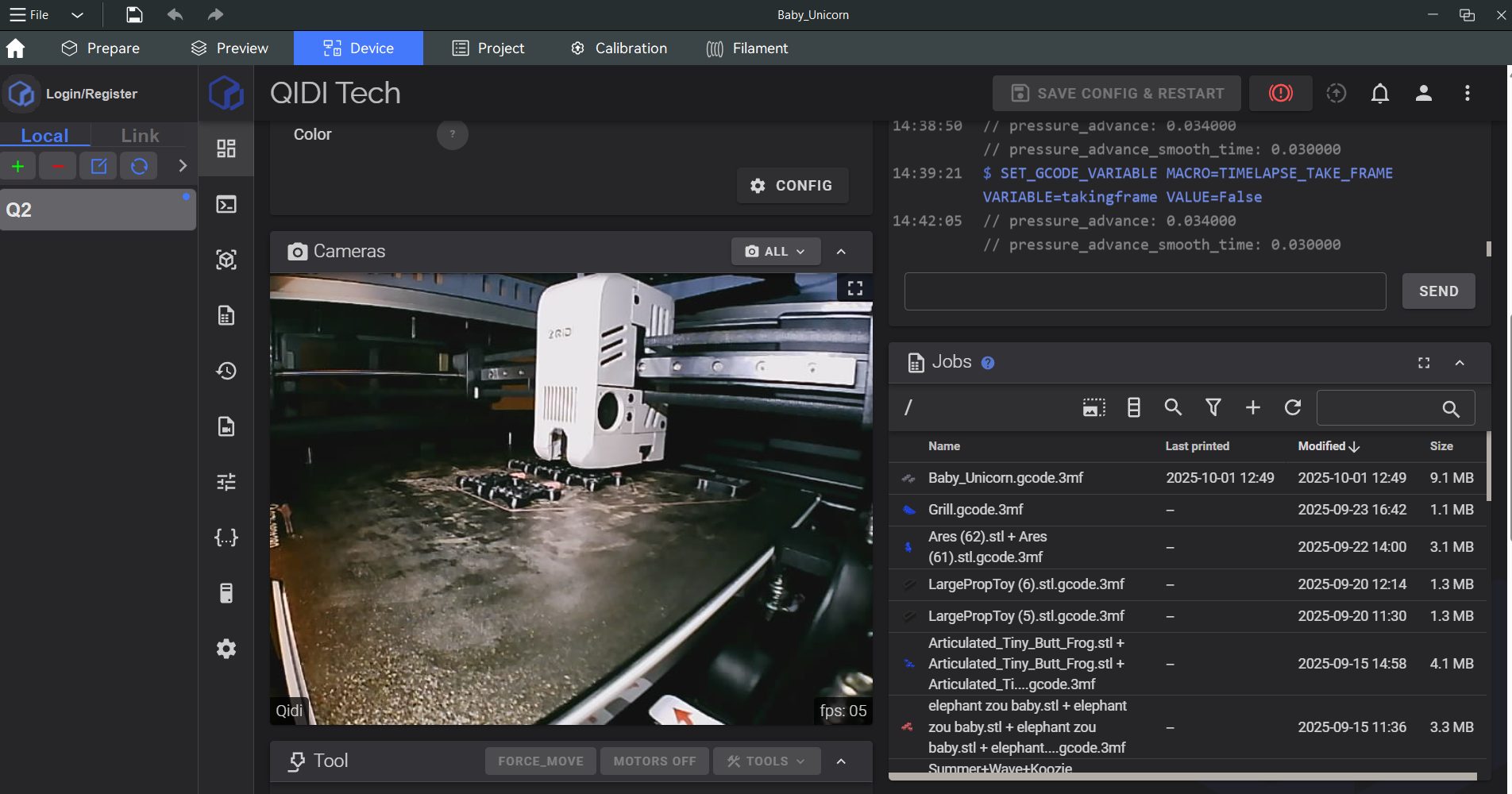

Принтер QIDI Q2 оснащен очень удобной камерой, которую можно использовать как для мониторинга, так и для покадровой видеосъемки. Изображение легко просматривается как на вкладке «устройства» в QIDI Studio, так и непосредственно через интерфейс Fluidd, если ввести IP-адрес в браузере, находящемся в той же сети, что и принтер.

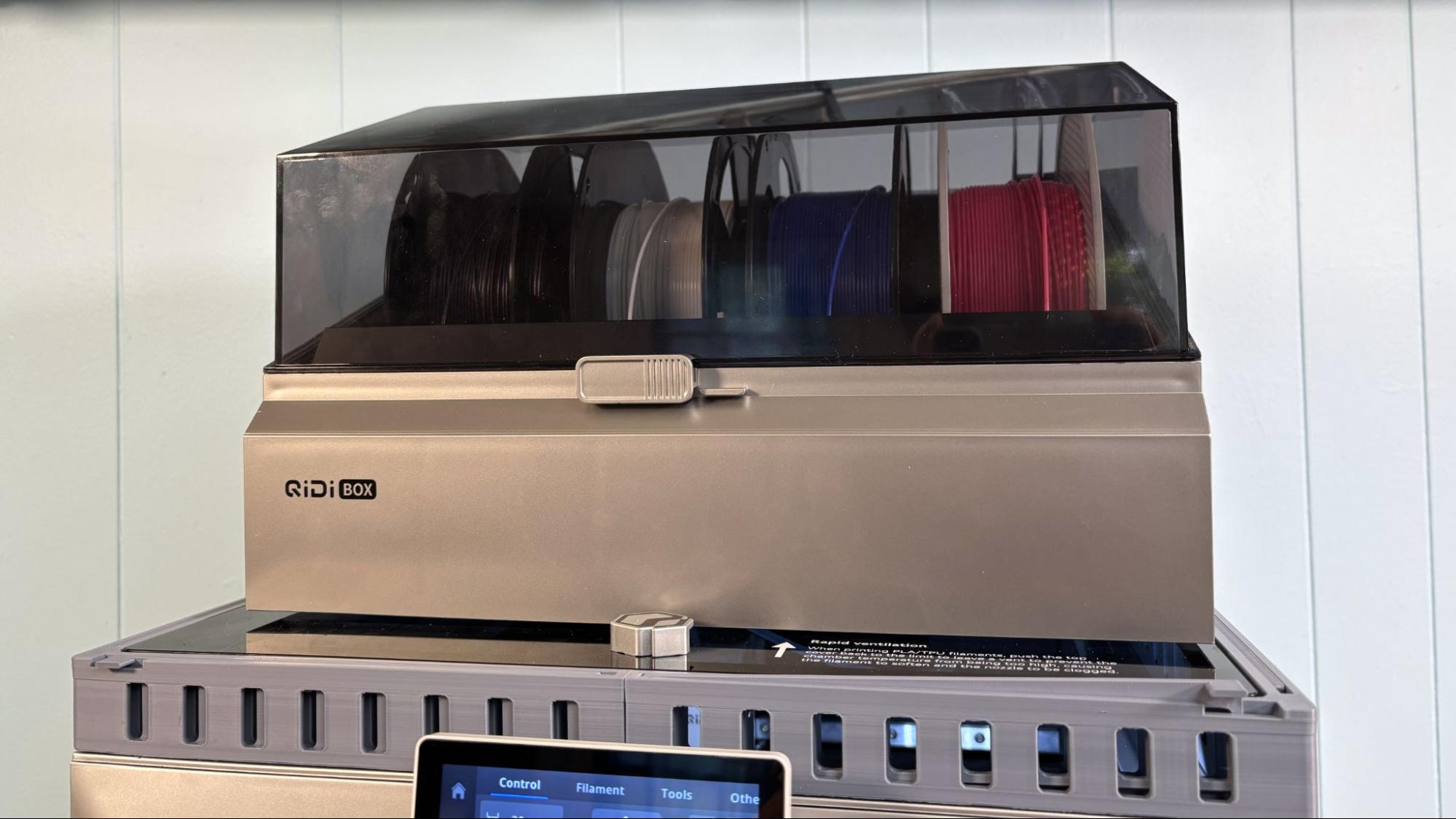

Как и Bambu Lab AMS и Creality CFS, QIDI Box имеет четыре отдельных экструдера, по одному для каждого типа филамента. Поскольку внешнего механизма выпуска филамента нет, для его выгрузки необходимо использовать экран принтера. QIDI Box имеет превосходную встроенную сушилку для филамента, которая нагревается до 65°C и может сушить филамент во время печати. Сзади устройства есть резиновая заглушка, которую необходимо открыть для сушки, хотя я часто забываю об этом шаге.

К сожалению, траектория движения нити слишком резко изогнута, из-за чего нить застревает в трубках. Несмотря на то, что была напечатана подставка для увеличения запаса по длине, машина постоянно застревала при попытке многоцветной печати.

При одноцветной печати экструдер обладал достаточной мощностью для подачи нити, но Box не мог обеспечить достаточную пропускную способность для проталкивания нити через трубки Боудена. Будем надеяться, что появится обновление прошивки или запасная часть, которая позволит QIDI Box использоваться не только как сушилка.

Подготовка файлов/программного обеспечения

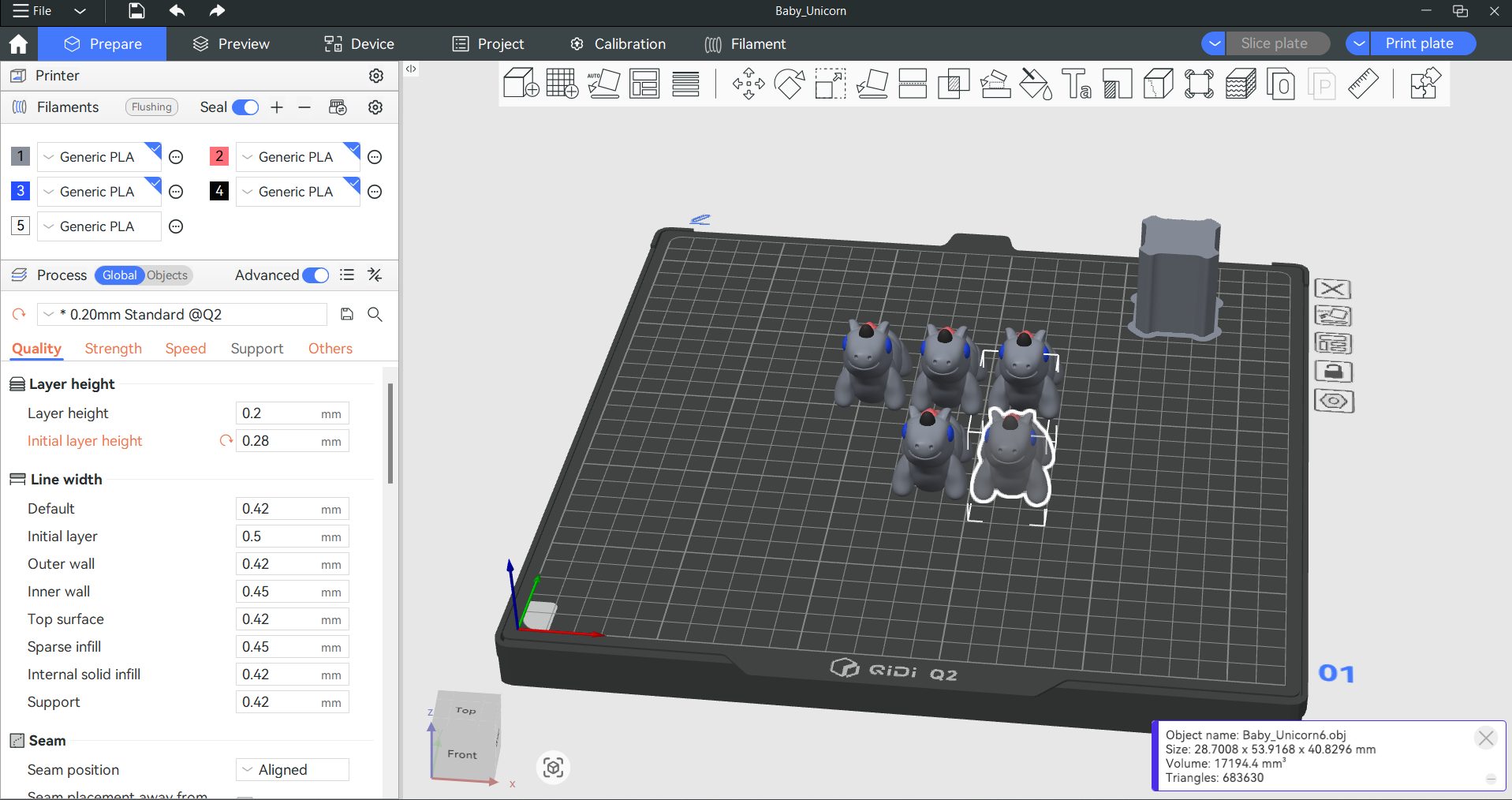

QIDI Q2 поставляется с копией QIDI Studio, основанной на Bambu Studio. Стандартные профили довольно хороши. Есть один недостаток: выбор филамента на экране принтера и в слайсере не совпадает. При отправке файлов для печати из QIDI Studio система не позволит продолжить, если филамент не совпадает, даже если вы вручную ввели правильные параметры.

Печать на QIDI Q2

В комплекте с QIDI идёт лишь небольшой набор филамента. Чтобы заполнить QIDI Box, вам стоит ознакомиться с нашим руководством по выбору лучших филаментов для 3D-печати. Хотя мне не очень повезло с многоцветной печатью, машина вела себя хорошо, когда печать ограничивалась одним цветом. Все протестированные мной цвета, кроме TPU, были успешно напечатаны с помощью Box.

У меня нет многоцветных отпечатков, чтобы показать, так как никто из них не смог завершить работу.

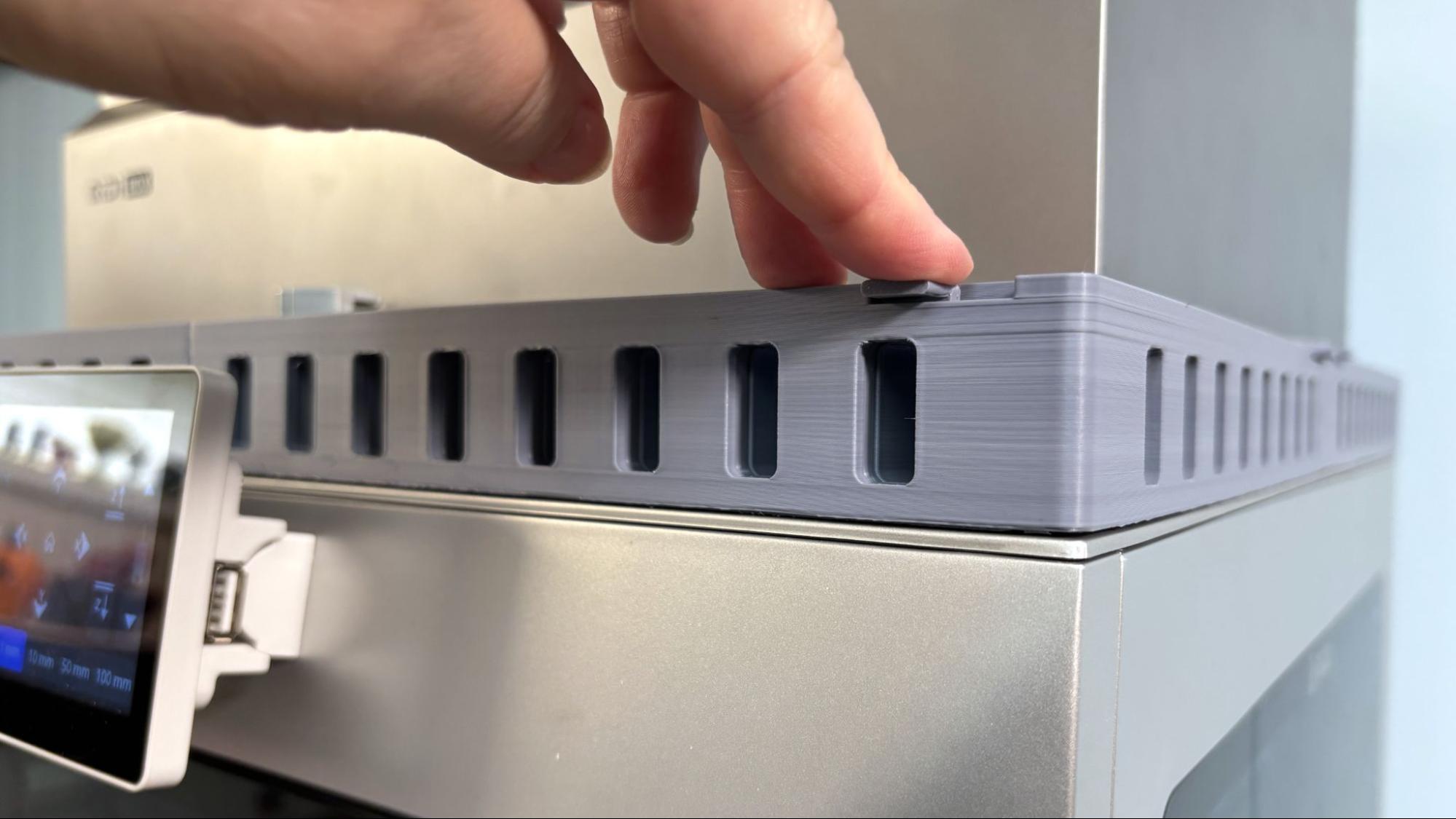

Первый принт, которым я с вами поделюсь, — это вот эта подставка. После нескольких досадных неудачных попыток устранения неполадок я предположила, что проблема заключалась в сильном изгибе трубки Боудена у экструдера. Я распечатала файлы для подставки от пользователя QIDI с вики QIDI3D. При высоте слоя 0,2 мм и средней скорости 170 мм/с каждая из этих двух пластин была изготовлена чуть более чем за 11 часов. За исключением нескольких артефактов на верхнем и нижнем слоях вокруг вентиляционных отверстий, подставка хорошо напечаталась из PETG Sunlu.

Подставка расположена под стеклянной столешницей и имеет закрывающиеся вентиляционные отверстия. Крышку можно сдвинуть назад для максимальной вентиляции.

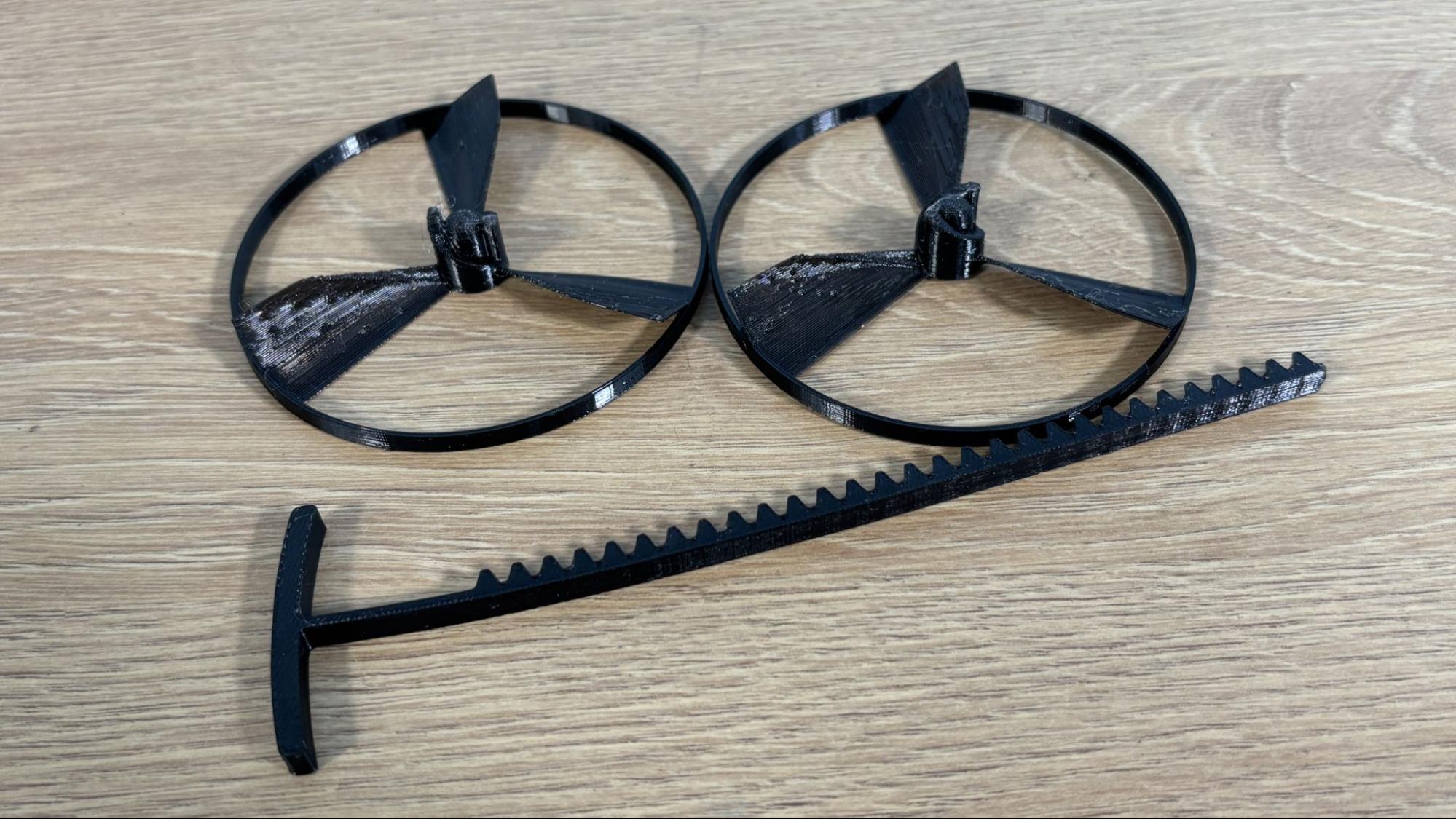

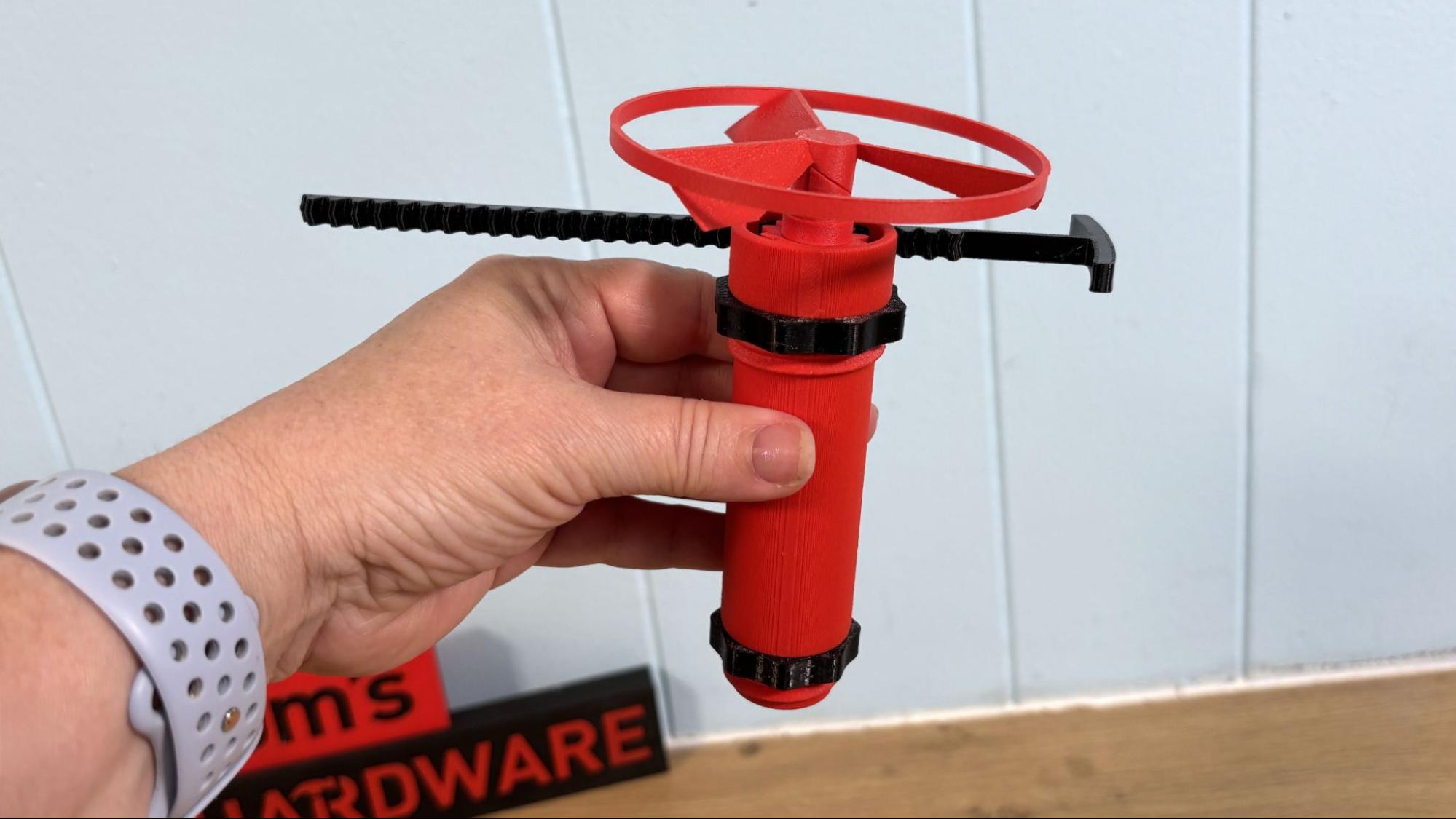

И QIDI Box, и Q2 оснащены экструдерами из закаленной стали, что позволяет мне печатать абразивными филаментами без опасений. Я протестировала ABS-GF от Bambu Lab на игрушечном пропеллере, который должен был быть очень прочным. Печать производилась с высотой слоя 0,2 мм при средней скорости 150 мм/с. Печать красных деталей заняла час 41 минуту, и они получились безупречными.

Шнур должен был быть гибким, поэтому все черные детали были напечатаны из TPU 72D от CC3D. Поскольку это был очень твердый TPU, я надеялась, что его можно будет пропустить через Box, как TPU от Bambu для AMS, но он заклинил. QIDI без проблем справился с печатью с внешнего держателя катушки. При этом использовалась высота слоя 0,2 мм и средняя скорость печати 75 мм/с, а печать заняла менее часа.

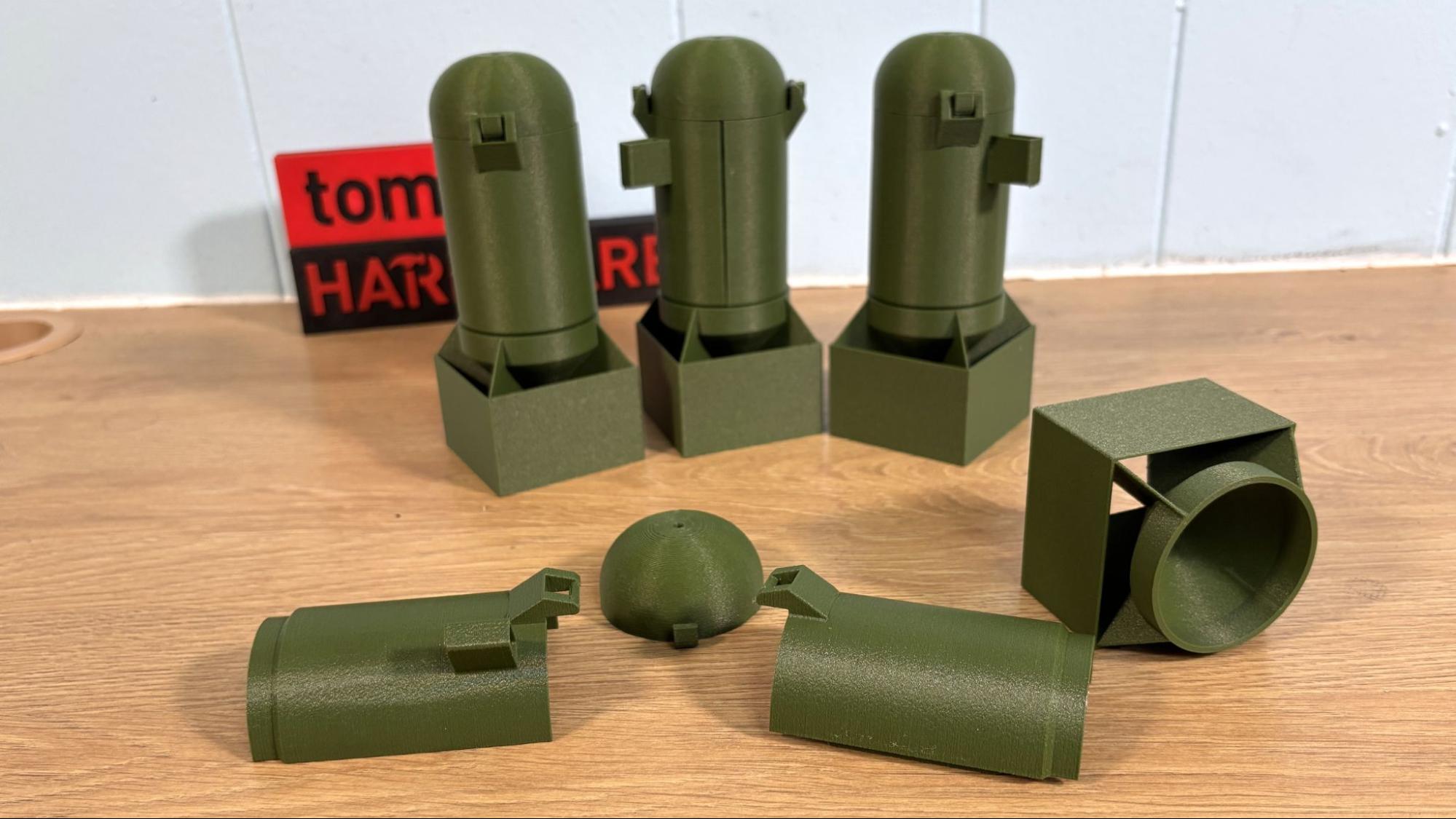

Моя любимая модель, напечатанная на Q2, — это пружинная игрушечная бомба, которую я планирую использовать с нашим радиоуправляемым самолётом для безобидной тренировки стрельбы по мишеням. Камера разрывается при ударе, и её можно заполнить мукой, чтобы оставить белое облако, отмечающее место падения. Эти модели напечатались просто великолепно из нейлона Matterhackers оливково-зелёного цвета без полос от слоёв, деформаций или разводов. Печать производилась с высотой слоя 0,2 мм и средней скоростью 150 мм/с, на это ушло чуть более десяти часов на двух пластинах.

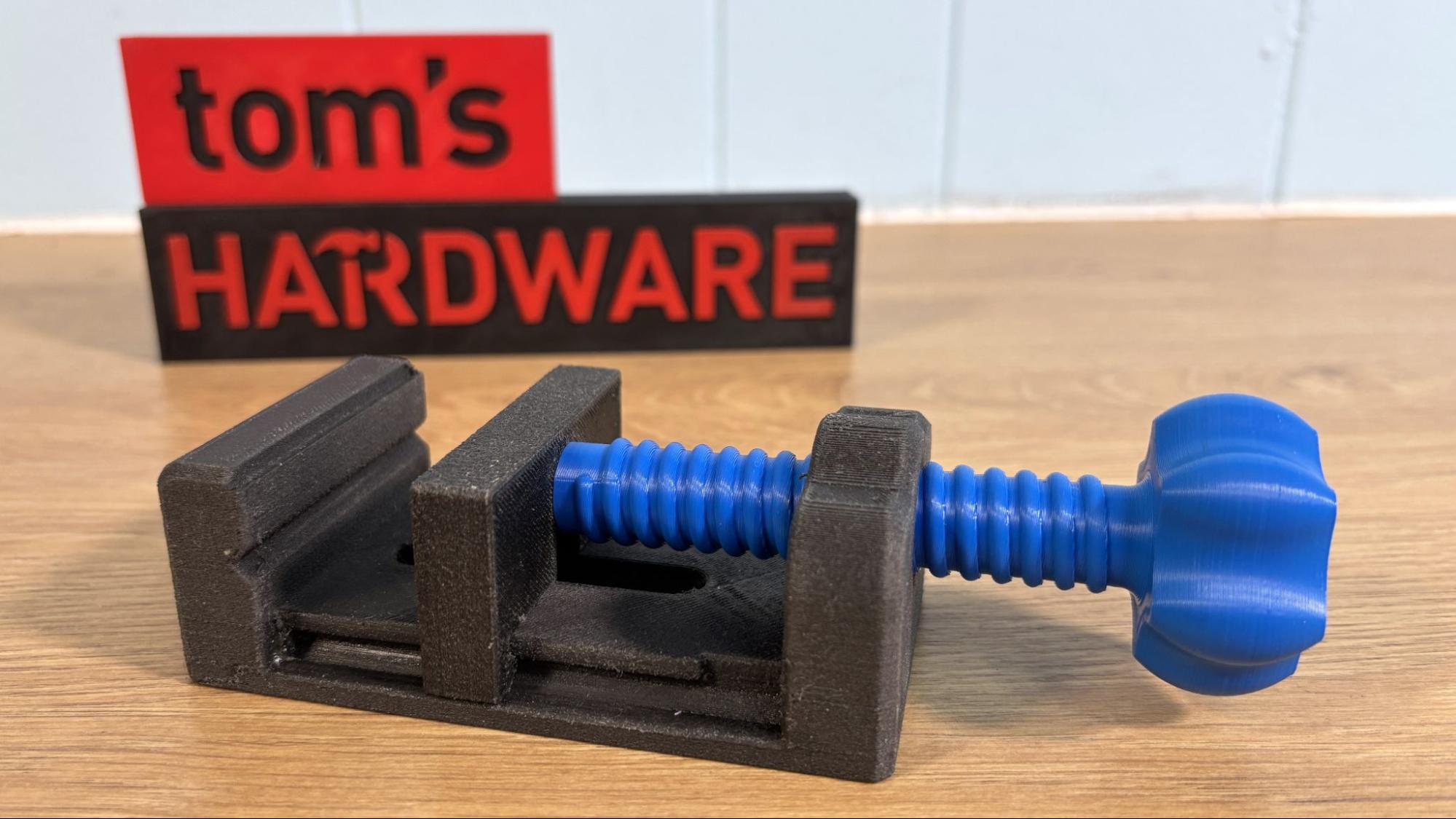

Я увеличила температуру для печати с использованием PA11 CF. При температуре стола 120°C, камеры и блока QIDI, нагретых до 65°C, и температуре сопла, почти достигшей максимума в 295°C, Q2 напечатал этот зажим без каких-либо проблем или деформаций. Черные детали напечатаны из Prusament PA11 CF за 2 часа 44 минуты со средней скоростью 100 мм/с. Синий винт я напечатала в Polymaker Polymax PC. На это ушло чуть больше часа со средней скоростью 75 мм/с. В результате получились полностью функциональные, прочные тиски, которые я теперь часто использую.

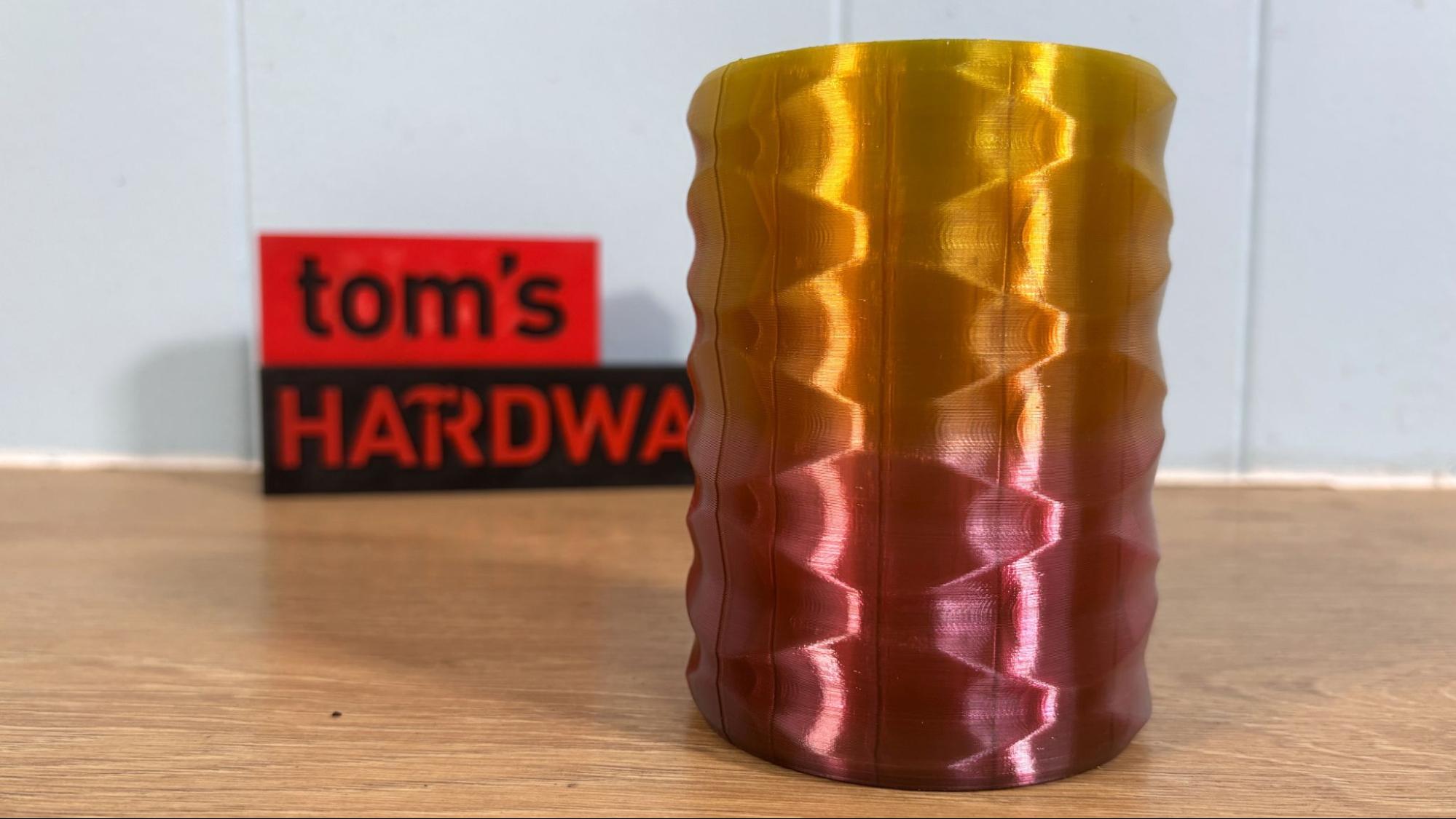

Для печати TPU я использовала этот материал Summer Wave Koosie. Я применила дополнительный держатель катушки, чтобы обойти блок, и получилась безупречная глянцевая поверхность. Печать производилась с использованием моего любимого TPU Inland Rainbow. При высоте слоя 0,2 мм и средней скорости печати 45 мм/с печать заняла 5 часов 17 минут.

Итог

QIDI Q2 — впечатляющий 3D-принтер среднего размера, отлично справляющийся с высокотемпературными материалами. Благодаря температуре сопла 370 °С, нагреваемой платформе 120 °С и камере с активным нагревом, достигающей 65 °С, Q2 легко справляется с прочными материалами, от ABS до PC. Сдвижная крышка помогает регулировать температуру для более холодных филаментов, таких как PLA и PETG.

К сожалению, этого нельзя сказать об опциональном многокомпонентном боксе QIDI Box. Несмотря на внимание QIDI к деталям, бокс страдает от серьезных проблем с трением в пути нити, что делает смену цвета ненадежной. Даже после печати модификации, увеличивающей запас хода экструдера, он смог справиться только с подачей одной нити. Пока QIDI не устранит эти конструктивные недостатки, бокс больше подходит в качестве сушилки для нити, чем в качестве функционального аксессуара. Тем не менее, как высокотемпературный одноцветный экструдер, сам QIDI Q2 обеспечивает отличные результаты.

QIDI Q2 продается по цене $499 (40 тыс. руб.) за автономный принтер и $649 (52 тыс. руб.) за комплект. Но если вас интересует успешная печать цветного ABS-пластика и других высокотемпературных филаментов, обратите внимание на Anycubic Kobra S1 Combo, который сейчас продается со скидкой за $549 (44 тыс. руб.). Еще один отличный вариант — Bambu Lab P1S Combo, который сейчас продается со скидкой за $549 (44 тыс. руб.), пока мы ждем выхода P25 Combo.
