Обзор материнской платы ASRock X8-70 LiveMixer Wifi: широкие возможности для контентмейкеров

Материнская плата ASRock X870 LiveMixer Wifi, как и её аналог B850 LiveMixer ($189,99, или 15 тыс. руб.), разработана с учётом потребностей создателей контента и предлагает широкие возможности подключения для стриминга и различных периферийных устройств.

Модель X870 обеспечивает улучшенное и более быстрое подключение, что выгодно не только создателям контента, но и более широкому кругу пользователей. Её чёрно-серебристая эстетика повторяет дизайн версии B850 и хорошо сочетается с различными вариантами оформления компьютера. В целом, это жизнеспособный бюджетный вариант для тех, кому требуется большое количество USB-портов и других возможностей расширения.

За $229,99 (18 тыс. руб.) LiveMixer предлагает целых шестнадцать USB-портов на задней панели ввода-вывода (13 портов Type-A, 3 порта Type-C). Вы вряд ли найдете плату этого поколения с большим количеством портов на задней панели. Создатели контента часто используют карты захвата и другие карты расширения PCIe, поэтому наличие двух свободных слотов в дополнение к основному слоту для видеокарты также полезно.

Вдобавок к этому, вы получаете быструю сеть (5 Гбит/с Ethernet и Wi-Fi 7), аудиокодек флагманского класса, мощную систему питания и множество вариантов хранения данных (хотя большая часть полос пропускания используется совместно, о чем мы поговорим позже). Это функциональное и хорошо сбалансированное решение с точки зрения аппаратного обеспечения.

Как и многие протестированные в последнее время материнские платы ASRock, эта также имела проблемы с базовым комплектом памяти Kingston Fury Beast DDR5-6000, но отлично работала с другим комплектом от Adata. В остальном производительность этой платы была средней или немного ниже средней по результатам тестов. Это может быть связано с разными таймингами памяти, но в целом она была близка к B850 Livemixer, что вполне логично.

Ниже мы рассмотрим характеристики этой платы и определим, заслуживает ли она места в нашем списке лучших материнских плат. Но прежде чем мы перейдем к результатам тестов и обсудим детали, ознакомьтесь с техническими характеристиками.

Технические характеристики материнской платы ASRock X870 LiveMixer Wifi

Внутри коробки ASRock X870 LiveMixer Wifi

Как и в случае с большинством материнских плат в этом ценовом диапазоне, вы получите некоторые аксессуары, но только самые необходимые. ASRock включает в комплект два кабеля SATA, антенну Wi-Fi и кабель для термистора. Все остальное вам придется приобрести самостоятельно.

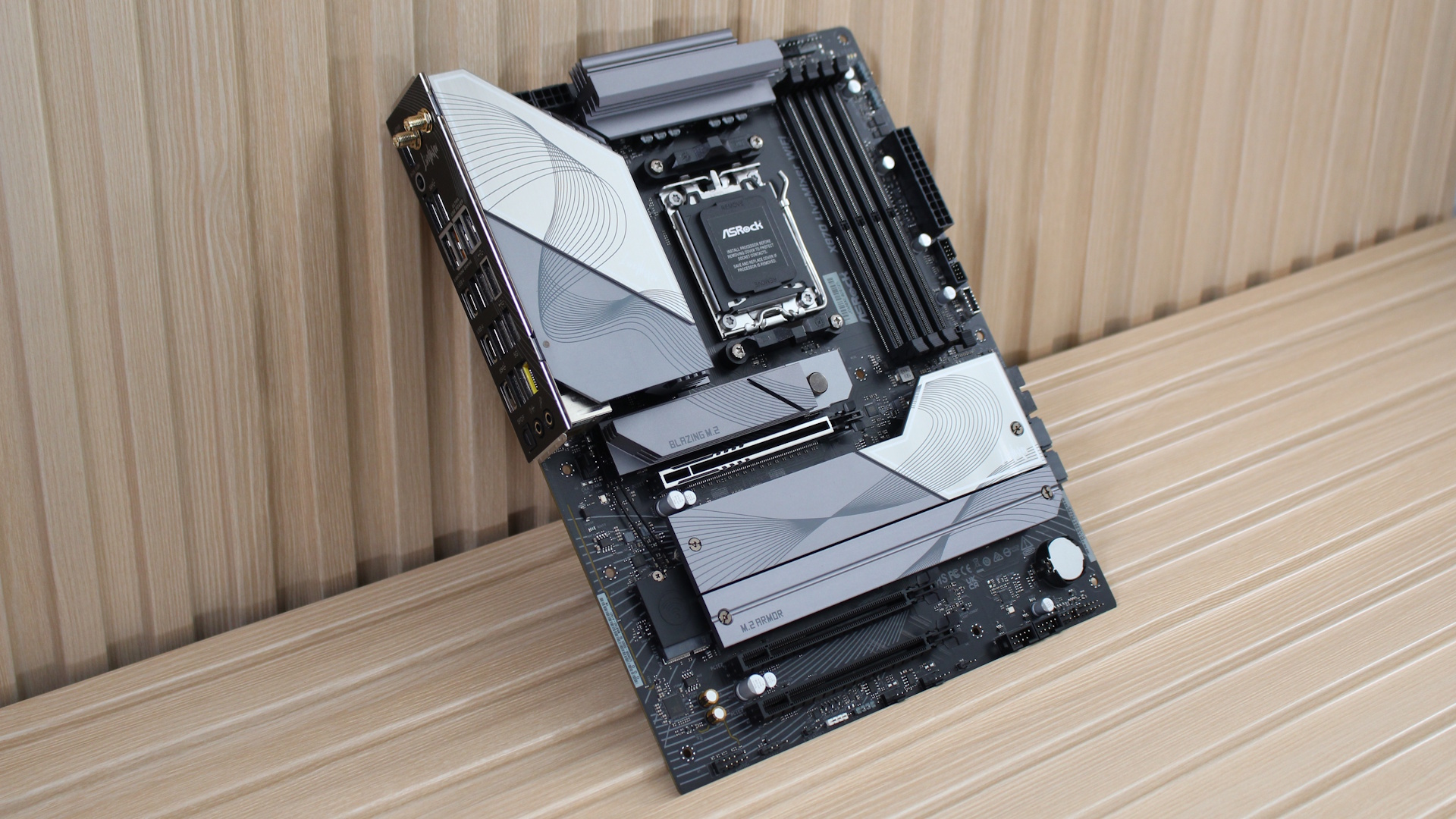

Дизайн LiveMixer Wifi

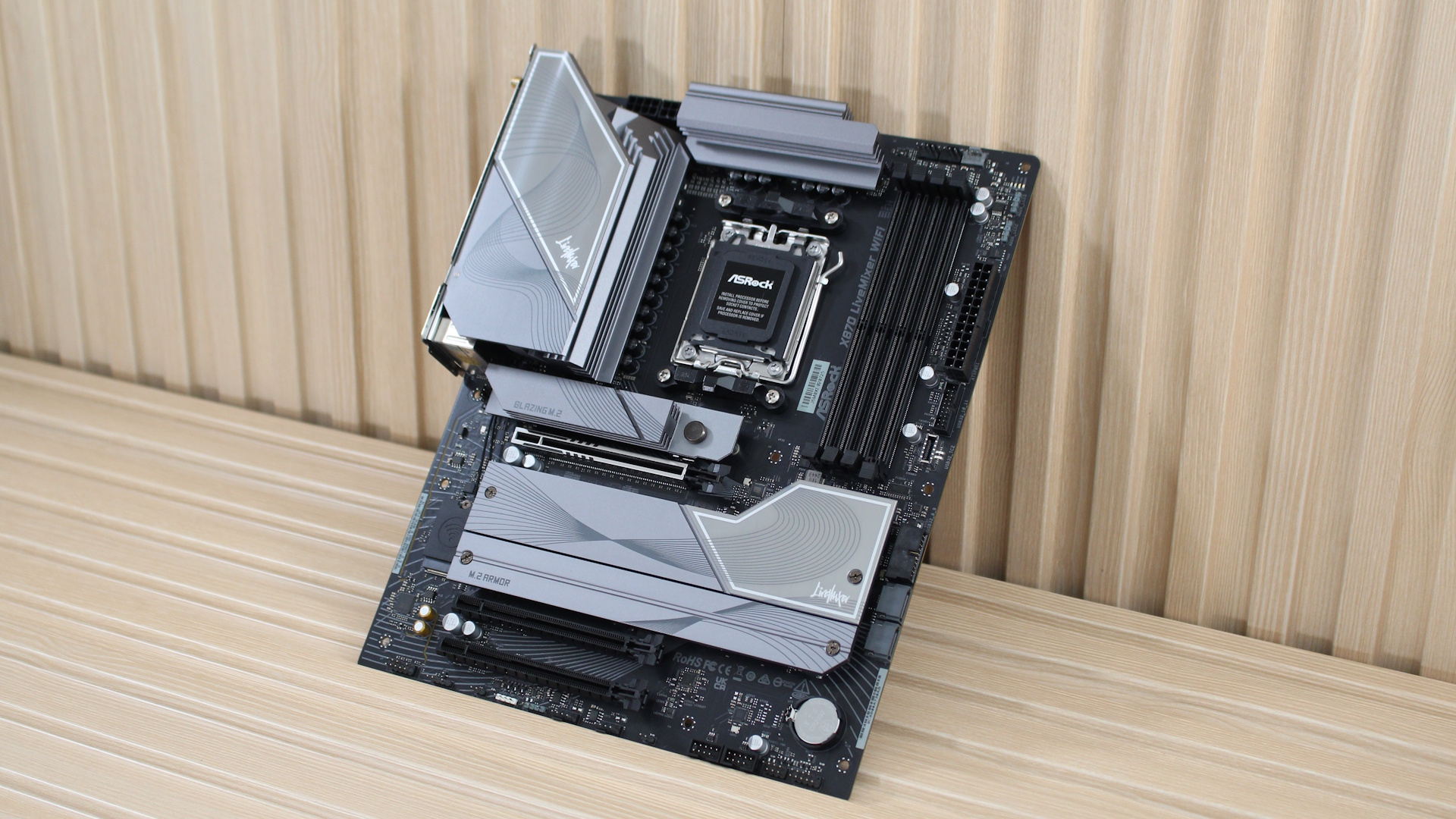

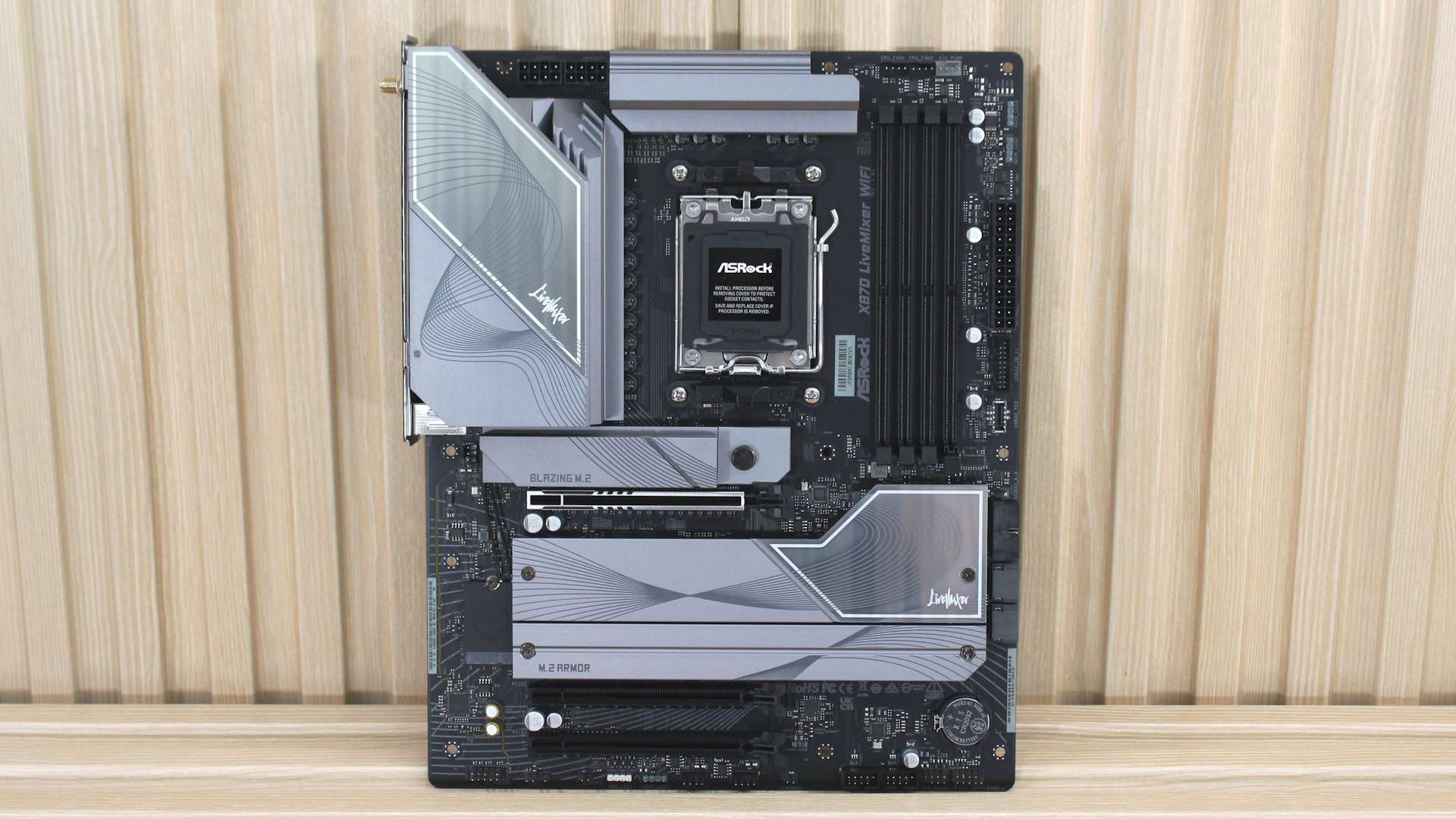

Материнская плата X870 LiveMixer имеет матово-черную 8-слойную печатную плату с контрастными серебристыми радиаторами. Волнистый узор извивается по радиаторам, часть рисунка выходит на печатную плату. Большая RGB-полоса проходит по всей длине нижнего радиатора М.2, подсвечивая внутреннюю часть корпуса. Технология ASRock Polychrome RGB управляет встроенной полосой и любыми светодиодами, подключенными к разъемам. Контрастный черно-серебристый дизайн нейтрален и будет хорошо смотреться в самых разных стилях сборки.

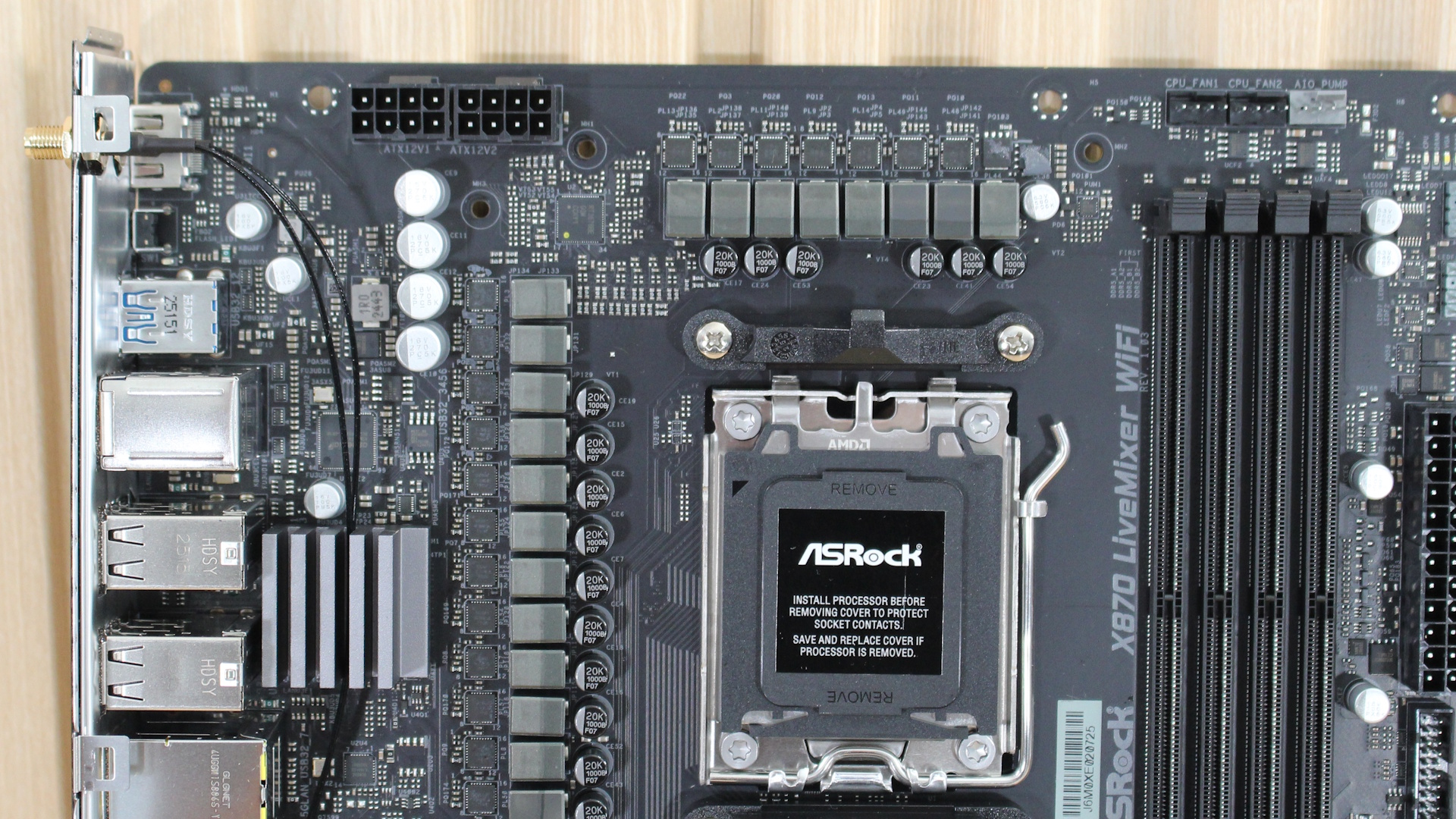

Начиная с верхней половины, в верхнем левом углу расположены два 8-контактных разъема питания EPS (один необходим) для питания процессора. Вокруг них находятся два радиатора VRM размера «XXL», которые хорошо справляются с поддержанием компонентов системы питания в пределах допустимых параметров. Сверху — двухцветная серебристо-серая отделка с надписью LiveMixer, выполненной мелкими буквами.

Пройдя мимо процессорного разъема справа, мы видим три 4-контактных разъема для вентиляторов (в данном случае, CPU_FAN1/2 и AIO_PUMP). Каждый разъем поддерживает устройства с ШИМ-управлением и управлением постоянным током. Выходная мощность различается: разъемы CPU_FAN2, Chassis и AIO_PUMP обеспечивают до 3 А/36 Вт, а разъем CPU_FAN1 — 1 А/12 Вт. Этого достаточно для вентиляторов, систем жидкостного охлажения или даже кастомной системы водяного охлаждения.

Далее расположены четыре слота DRAM (без усиления) с фиксирующими механизмами с обеих сторон. ASRock заявляет о поддержке DDR5-8000, что вполне достаточно для этой платформы. У нас снова возникли проблемы с нашим стандартным тестовым комплектом Kingston на этой плате, но остальные работали нормально. Непонятно, почему этот конкретный комплект в последнее время плохо работает со многими платами ASRock, даже несмотря на то, что он есть в списке совместимости компании.

Продвигаясь вдоль правого края, мы находим 4-светодиодный индикатор состояния POST, который загорается во время процесса POST. Если ваша система зависает в одной из четырех областей (процессор, загрузка, оперативная память, видеокарта), соответствующий светодиод остается включенным, что дает вам общее представление о том, в чем заключается проблема. Далее расположены два (из трех) 3-контактных разъема ARGB для дополнительной RGB-подсветки, 24-контактный разъем питания АТX для материнской платы, 19-контактный разъем USB 3.2 Gen 1 (5 Гбит/с) на передней панели и, наконец, разъем USB 3.2 Gen 2×2 (20 Гбит/с) Туре-С на передней панели.

Система питания состоит из 19 фаз, 16 из которых выделены для Vcore. Питание поступает от двух 8-контактных разъемов EPS к двухканальному ШИМ-контроллеру Realtek RT3678BE. Оттуда оно поступает на MOSFET Vishay Sic661, которые, по заявлению ASRock, рассчитаны на 80 А. Этого более чем достаточно для работы с Ryzen 9 9950X3D, даже при включенном PBO.

В нижней части платы, если смотреть слева, и всё это скрыто под радиаторами и кожухами, находится аудиосистема. Здесь мы видим флагманский кодек Realtek ALC4082, несколько выделенных аудиоконденсаторов и четырехканальный ЦАП/усилитель ESS ES9219. Это, пожалуй, лучшее интегрированное решение для этого поколения и чипсета, и, возможно, это несколько неожиданно для бюджетной платы.

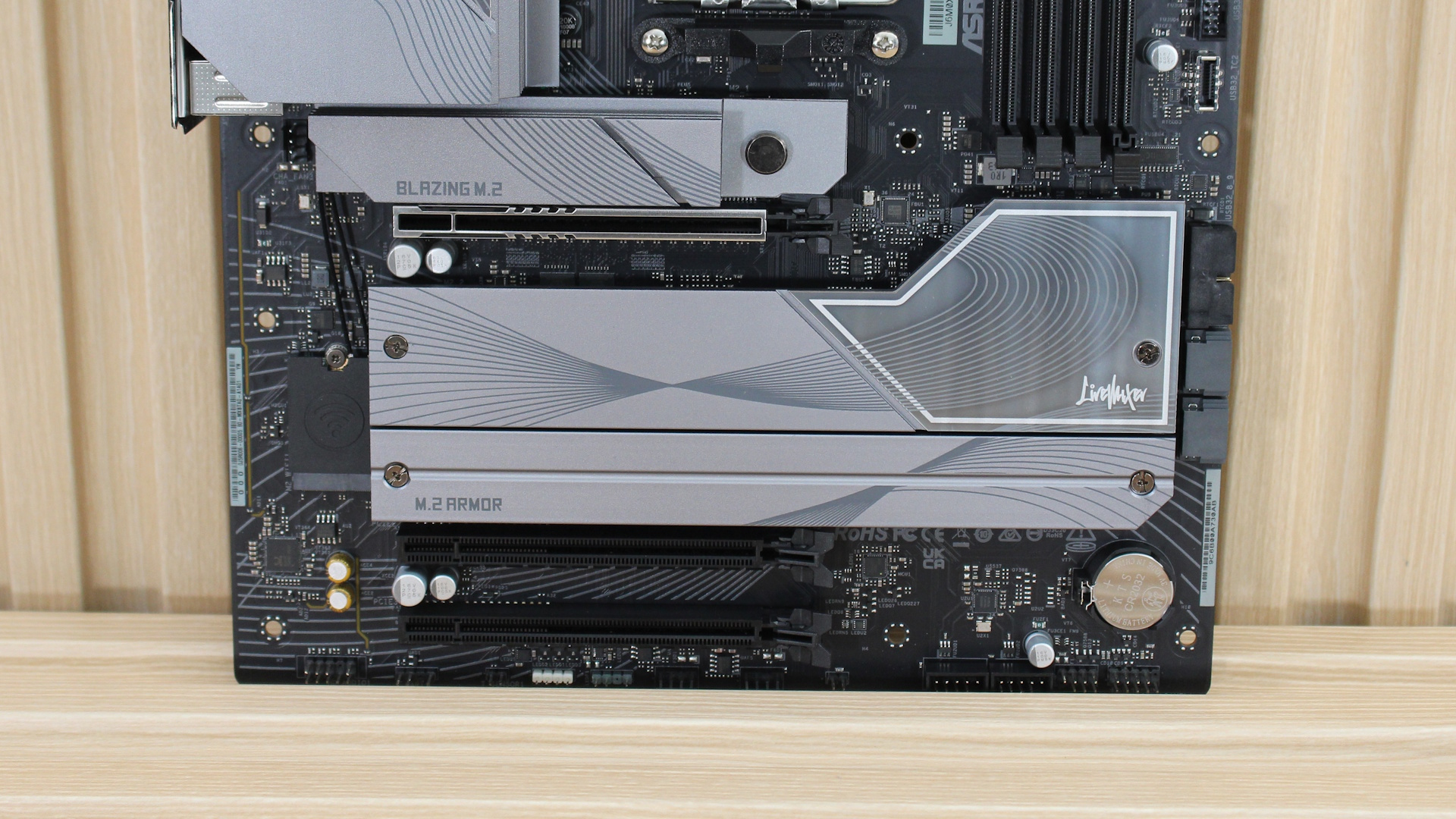

В центре платы расположены два полноразмерных слота PCIe, каждый из которых напрямую подключается к процессору. Верхний слот, использующий обновленную функцию PCIe Slot Q-Release, поддерживает скорость до PCIe 5.0 x16, а нижний слот имеет максимальную скорость PCIe 5.0 х8. Однако между слотами PCIe и разъемами М.2 происходит значительное совместное использование линий.

Когда М.2_2 включен, а М.2_3 выключен, PCIEX16_1 будет работать в режиме х8, а PCIEX16_2 будет отключен. Когда М.2_3 включен, но М.2_2 не используется, PCIEX16_1 будет работать в режиме х8, а PCIEX16_2 — в режиме х4. Если включены оба М.2_2/3, PCIEX16_1 будет работать в режиме х8, а PCIEX16_2 будет отключен. Другими словами, если вы планируете использовать второй и третий слоты PCIe 5.0 М.2, вы пожертвуете пропускной способностью слотов PCIe. Хотелось бы также видеть функцию М.2 Q-Release на этом радиаторе. В настоящее время для доступа к М.2_2/3 (и извлечения видеокарты) необходимо использовать инструменты.

Говоря о разъемах М.2, мы видим три в середине платы: один над верхним слотом PCIe, под большим радиатором, а остальные — под большим пластинчатым радиатором. Верхний слот, М.2_1, подключается напрямую к процессору и является единственным разъемом PCIe 5.0 x4 (128 Гбит/с), который не влияет на работу других компонентов. Он поддерживает устройства размером до 110 мм (как и M.2_3). В М.2_2 устанавливаются модули размером до 80 мм. ASRock заявляет о поддержке RAID 0/1/5/10 для процессоров серии 9000.

С правой стороны, снова скрытый под кожухами и подключенный горизонтально, находится 8-контактный разъем для дополнительного питания платы, 19-контактный разъем USB 3.2 Gen 1 (5 Гбит/с), четыре порта SATA, еще один 19-контактный разъем USB 3.2 Gen 1 и, наконец, два дополнительных 4-контактных разъема для вентиляторов (радиаторный вентилятор).

Вдоль нижнего края расположен ряд разъемов и функциональных элементов. Слева направо находятся кнопки управления BCLK +/- на передней панели, перемычка режима LN2, 2-контактный разъем для термистора и два 3-контактных разъема ARGB. Рядом с ними расположены несколько переключателей, полезных для экстремального разгона, разъем USB 2.0, разъем SlimSAS, разъем для батареи CMOS и еще один разъем USB 2.0. Затем идет переключатель V-Latch, кнопки «Повторить» и «Безопасная загрузка», 4-контактный разъем для водяного насоса и, наконец, разъем для передней панели.

• Аудио на передней панели
• 3-контактный UART-разъем
• 2-контактный разъем для термистора
• 4-контактный RGB, 3-контактный ARGB разъемы
• (2) 4-контактных разъема для вентилятора корпуса
• 2-контактный Clear CMOS
• (2) Разъемы USB 2.0
• Питание/Светодиод/Динамик
• Передняя панель

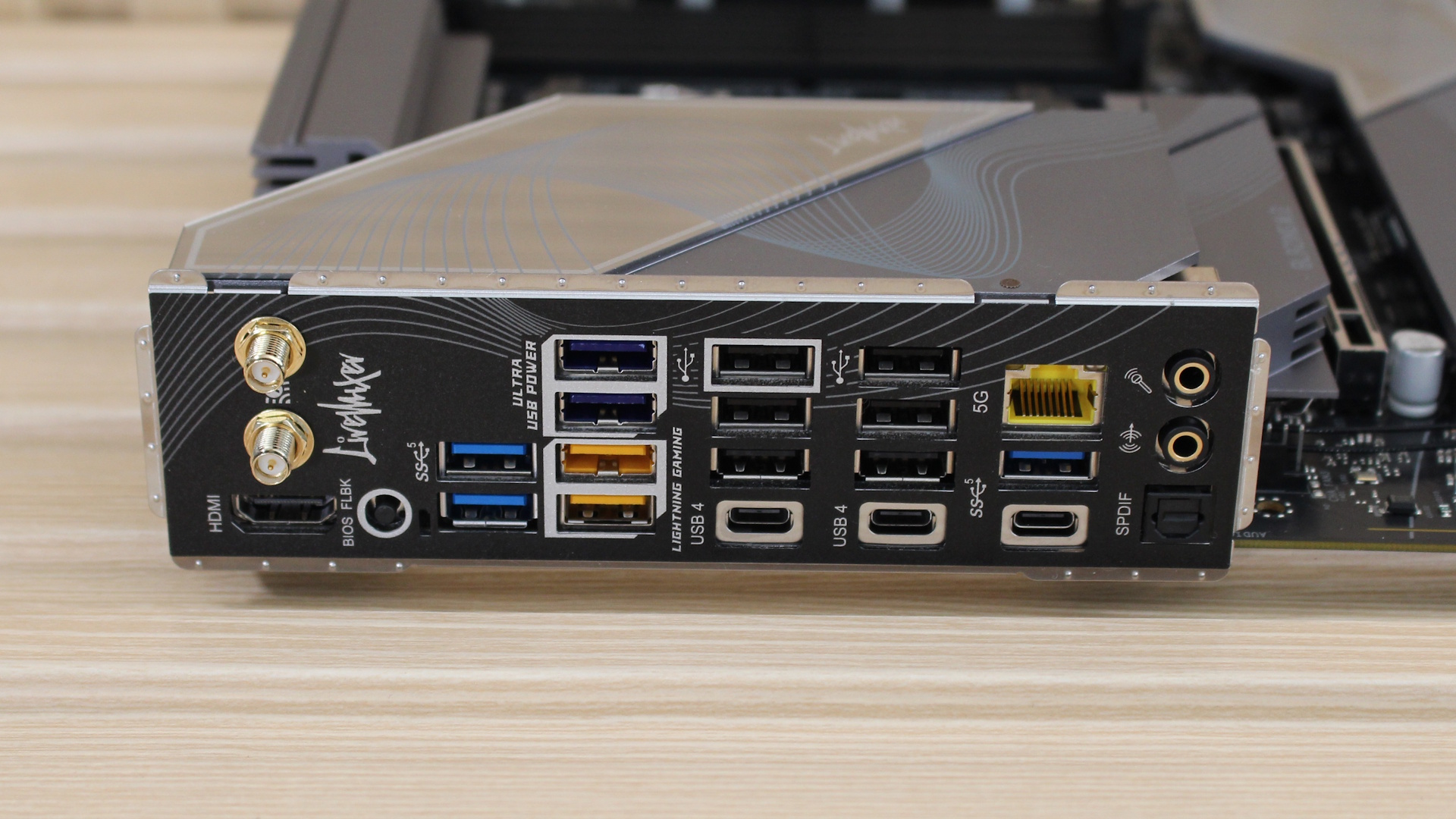

На задней панели ввода-вывода расположено 16 USB-портов. Три порта Туре-С и 13 портов Туре-А занимают большую часть пространства. Желтым цветом выделены порты ASRock Lightning USB, которые находятся на собственном контроллере и, как сообщается, обеспечивают меньшую задержку и дрожание. Слева расположены стандартные разъемы для Wi-Fi-антенны и порт HDMI, а рядом с ним — простая кнопка BIOS Flashback, которую можно использовать для установки процессора на базе АМ6, когда он появится в продаже. Справа находится разъем Realtek 5 GbE, и, наконец, аудиоразъем с SPDIF и двумя 3,5-мм разъемами для линейного выхода и микрофона.

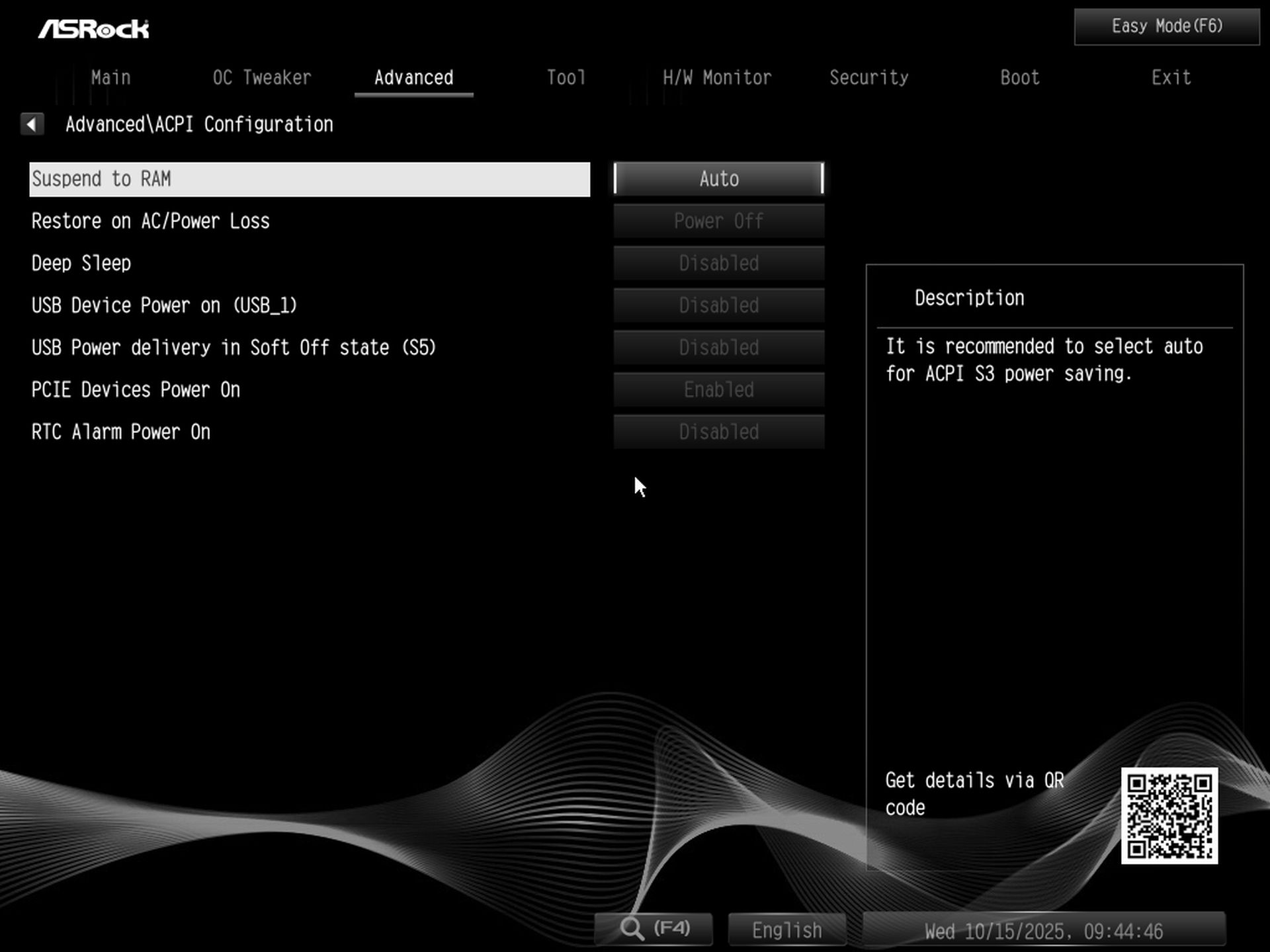

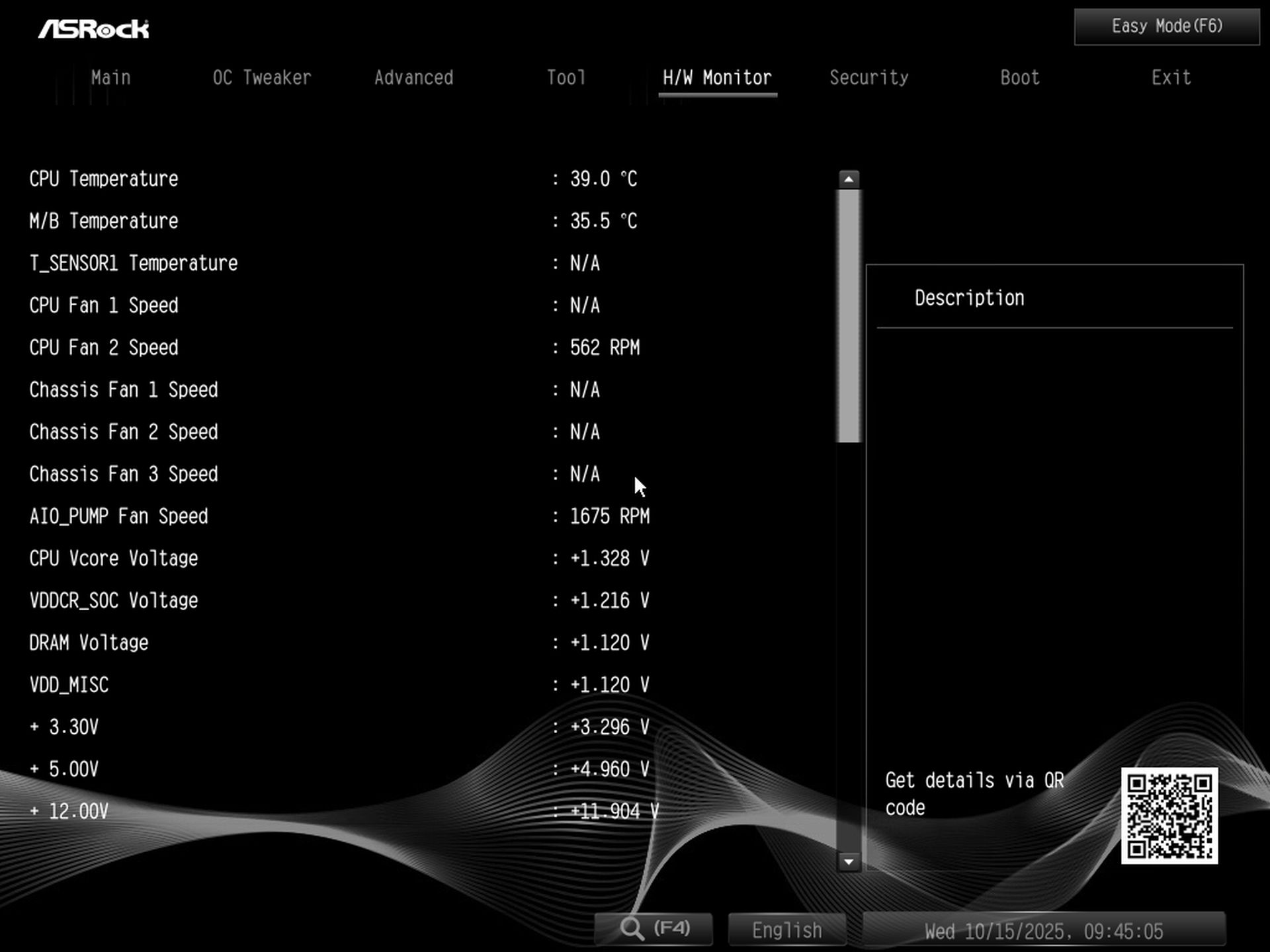

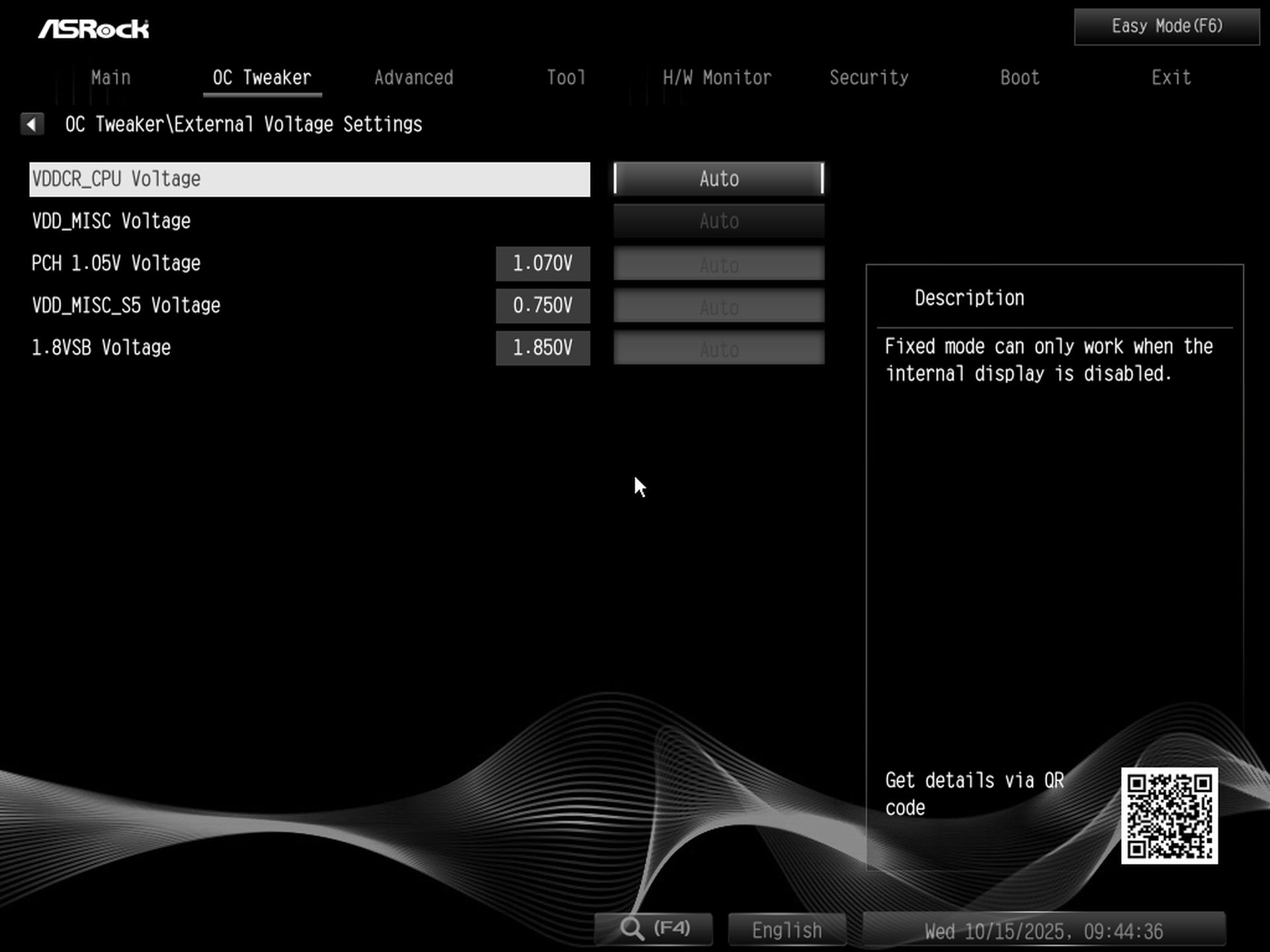

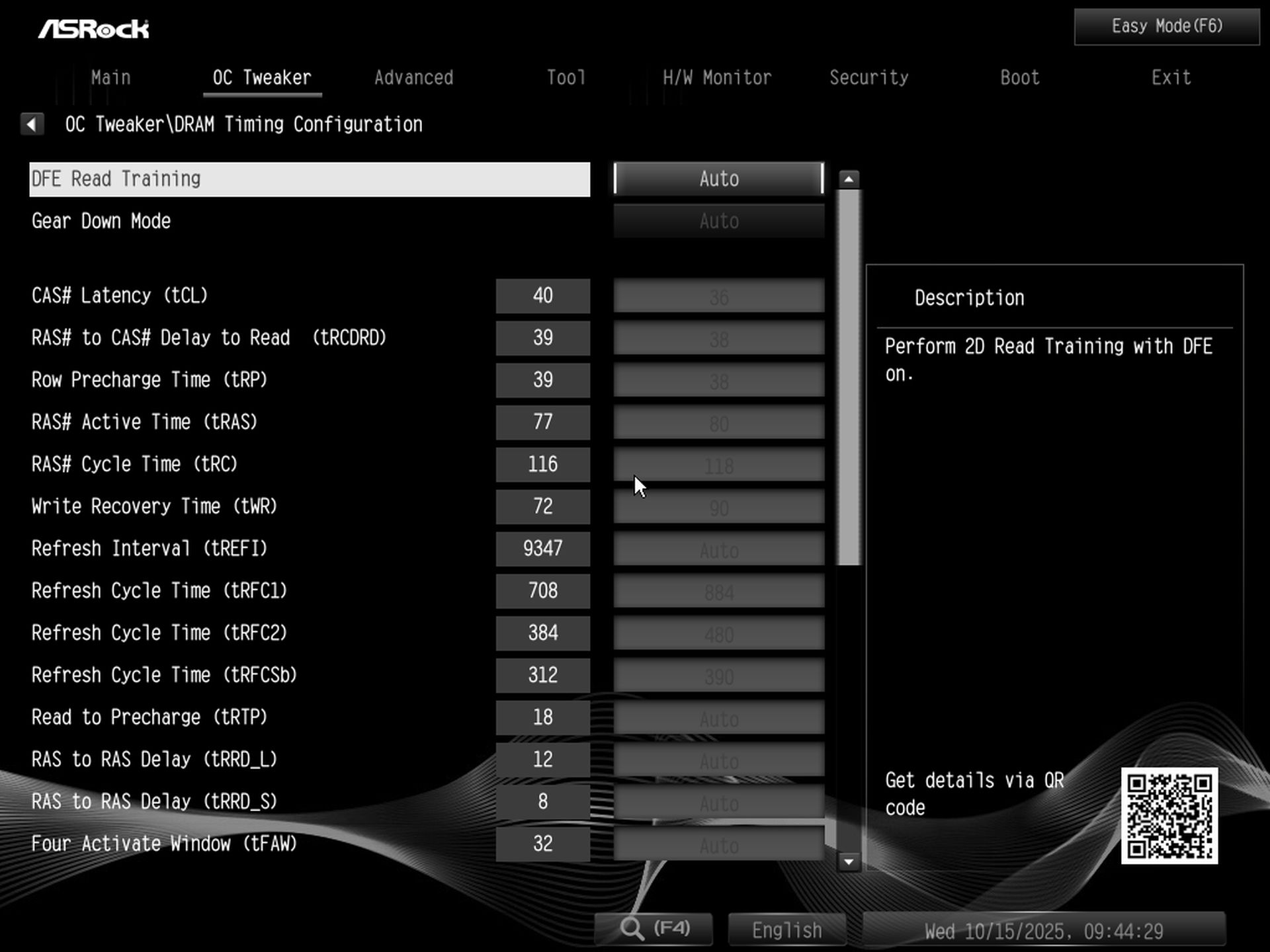

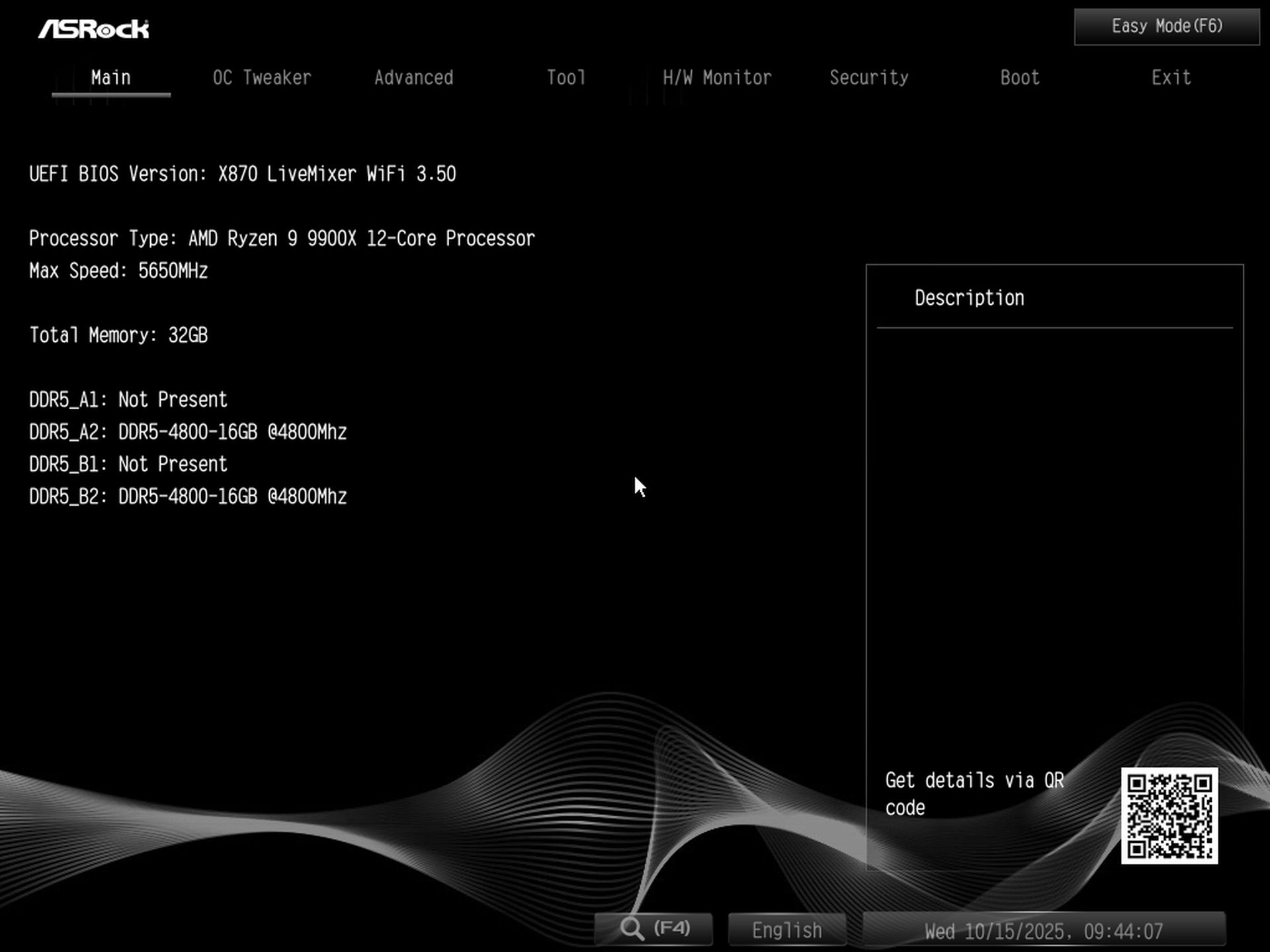

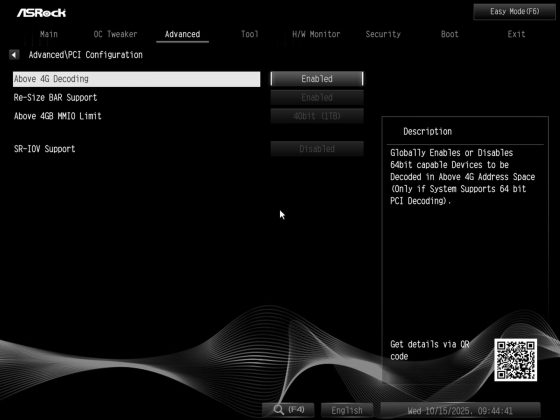

Прошивка

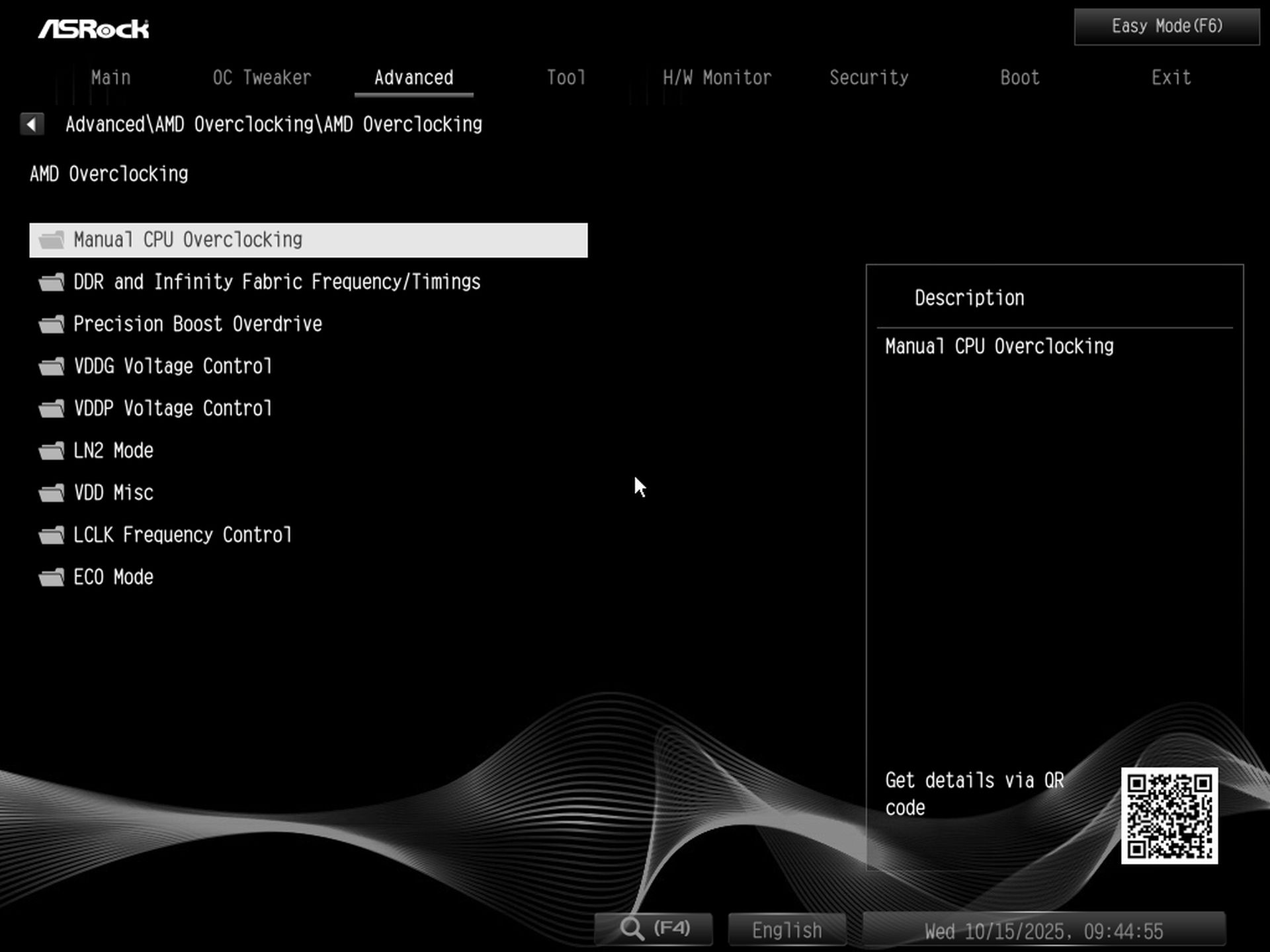

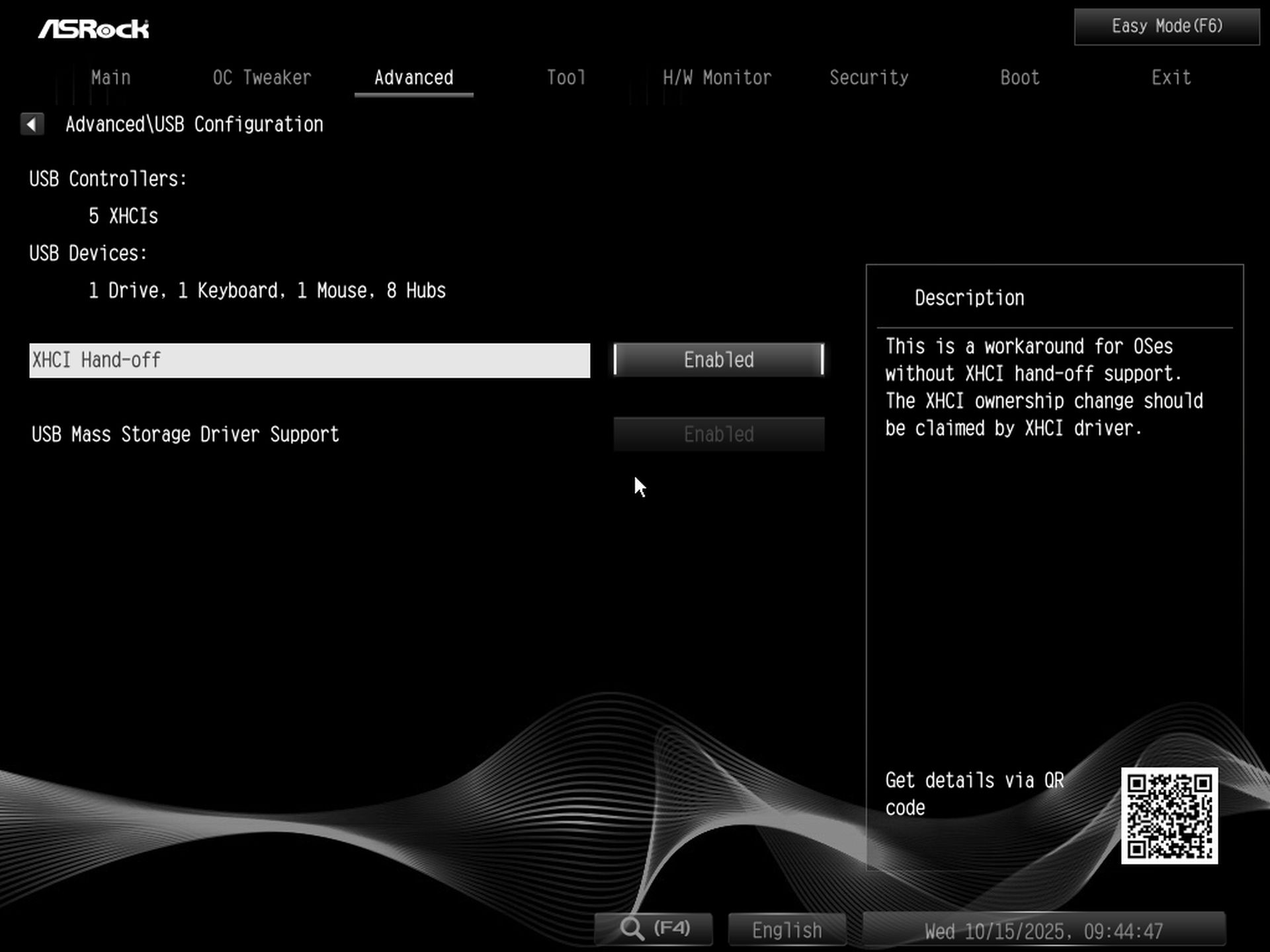

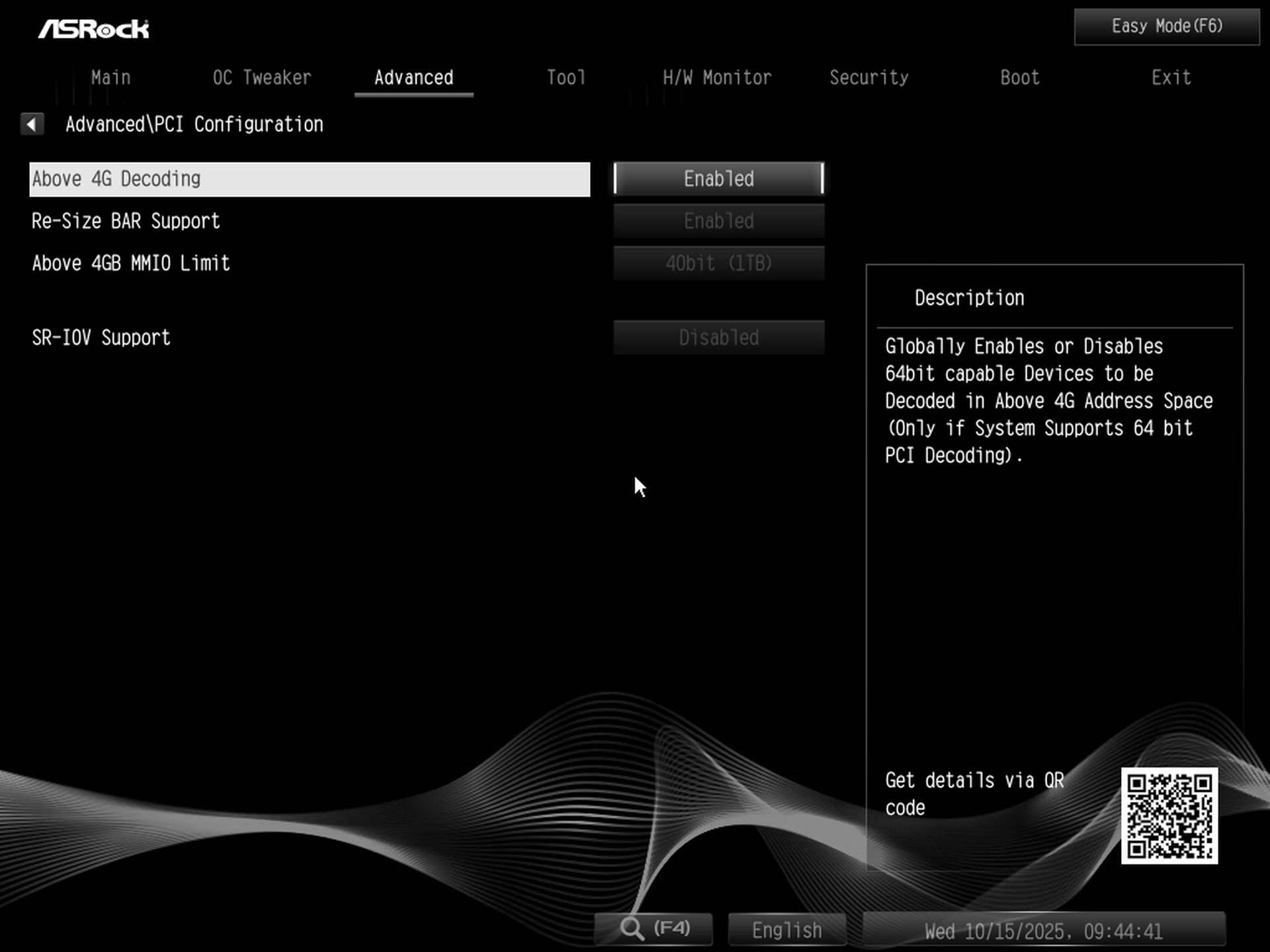

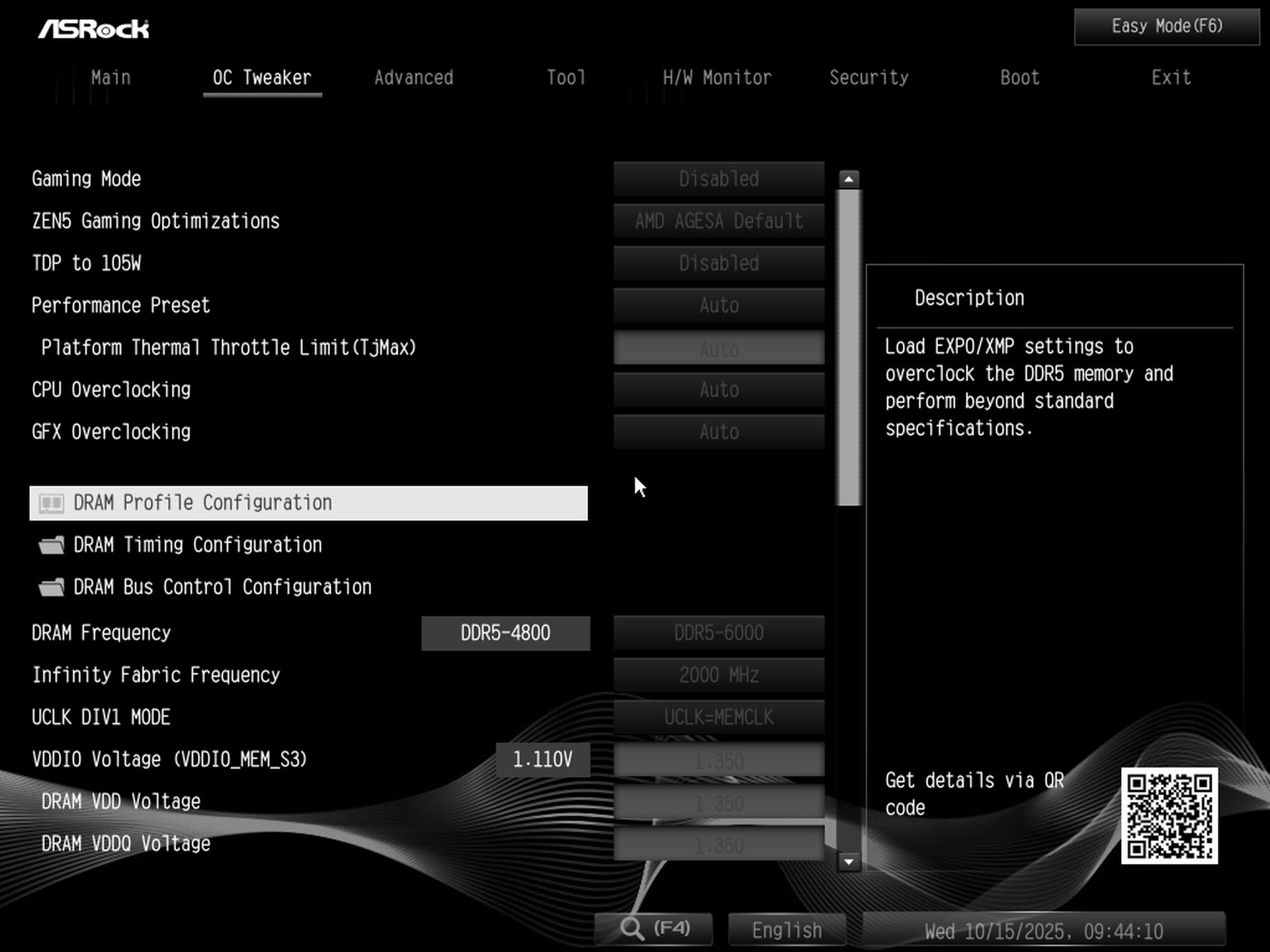

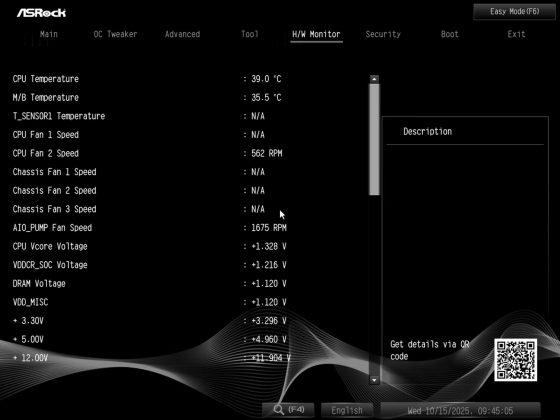

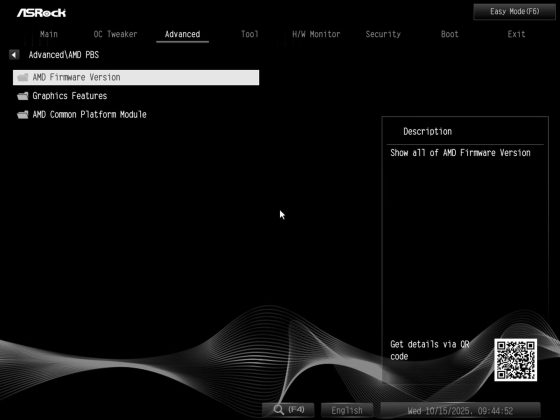

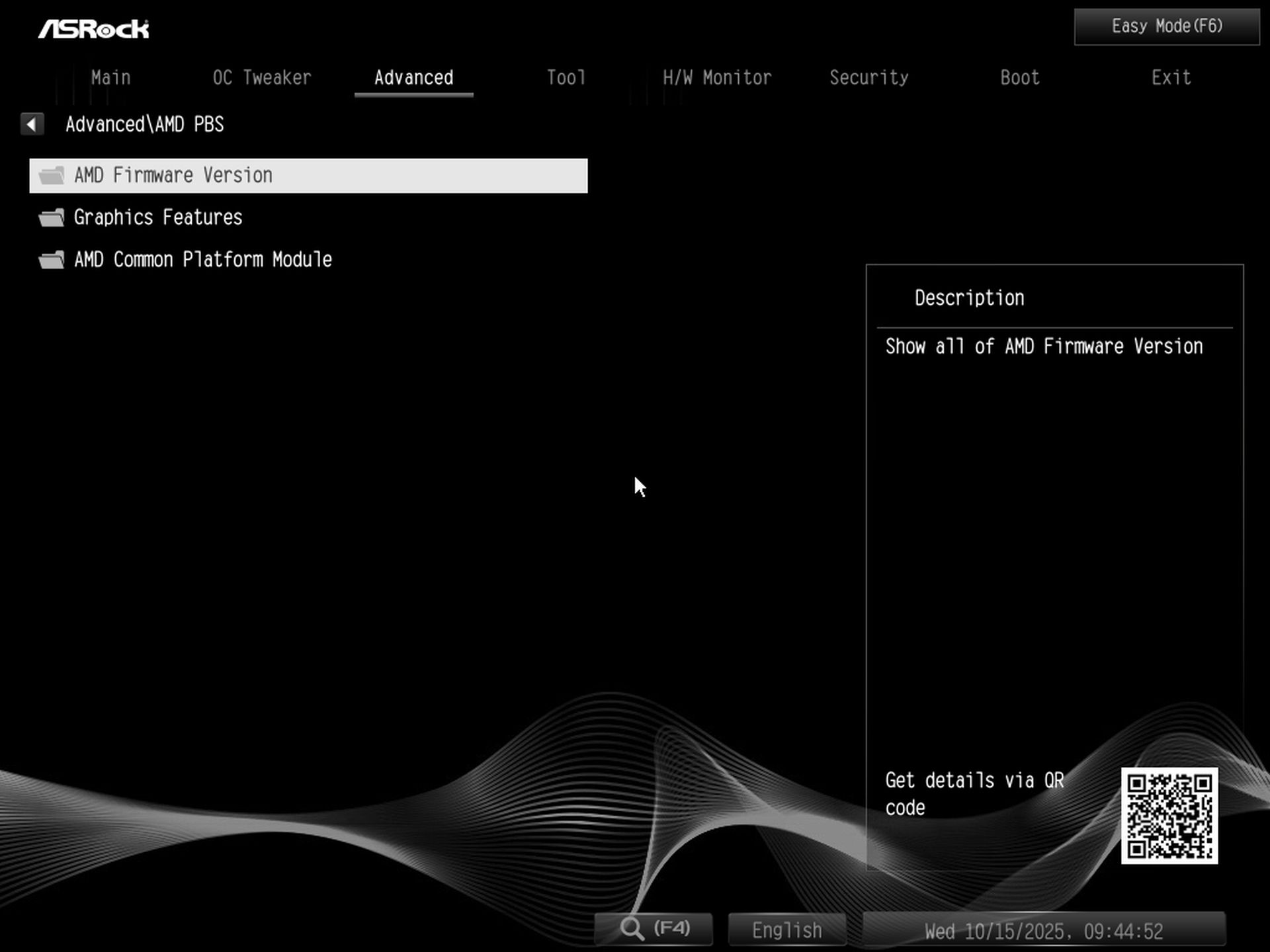

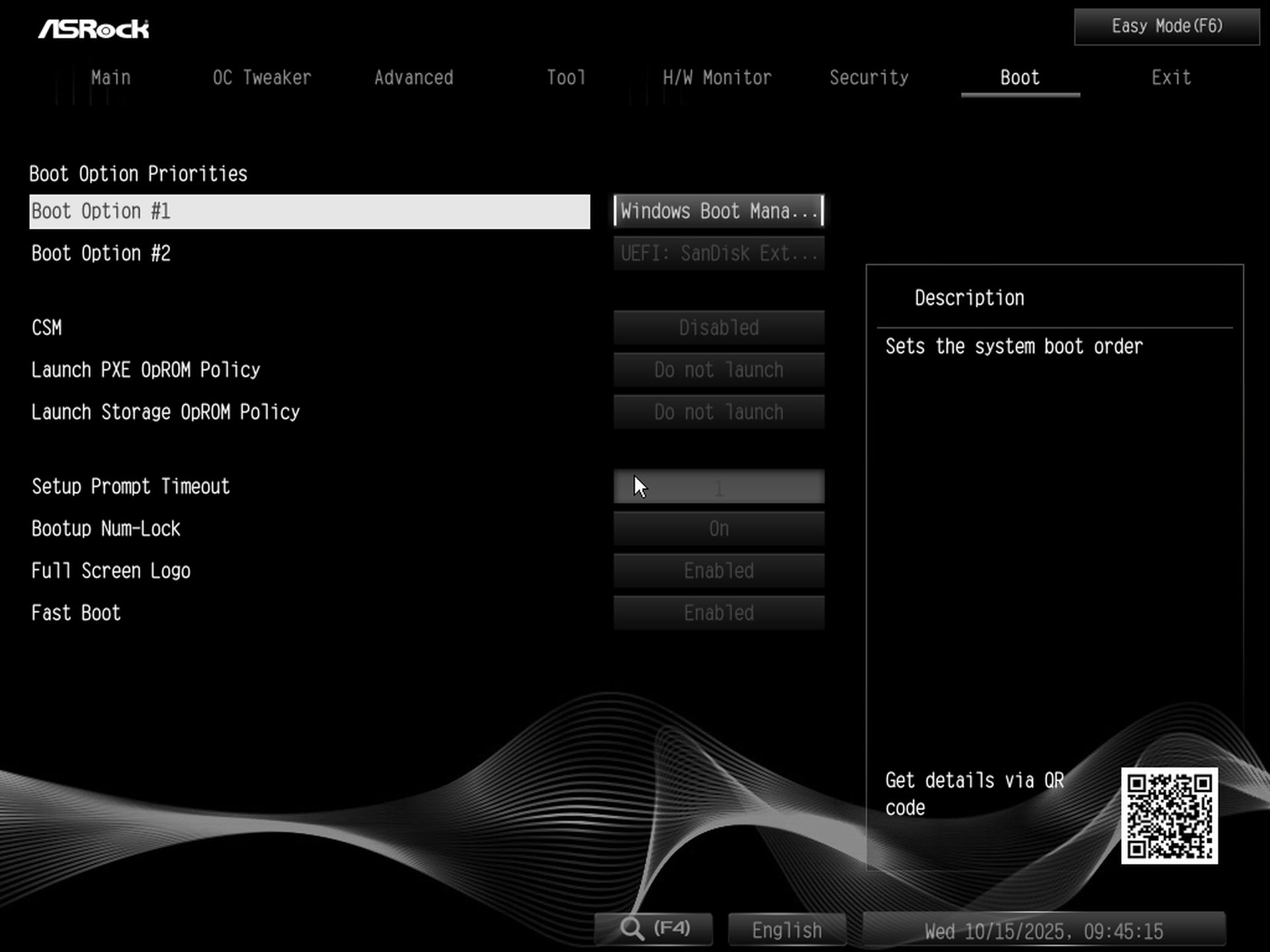

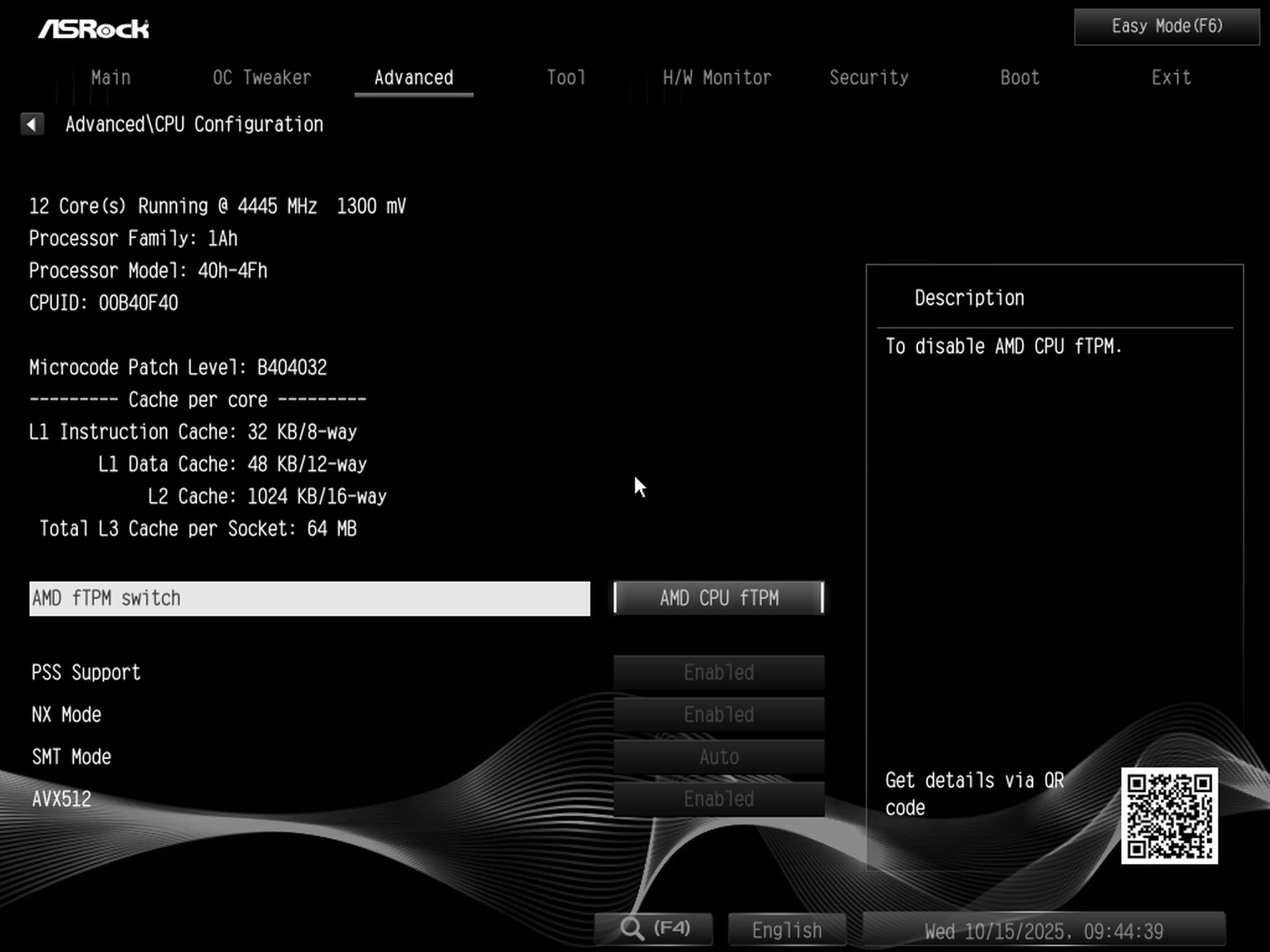

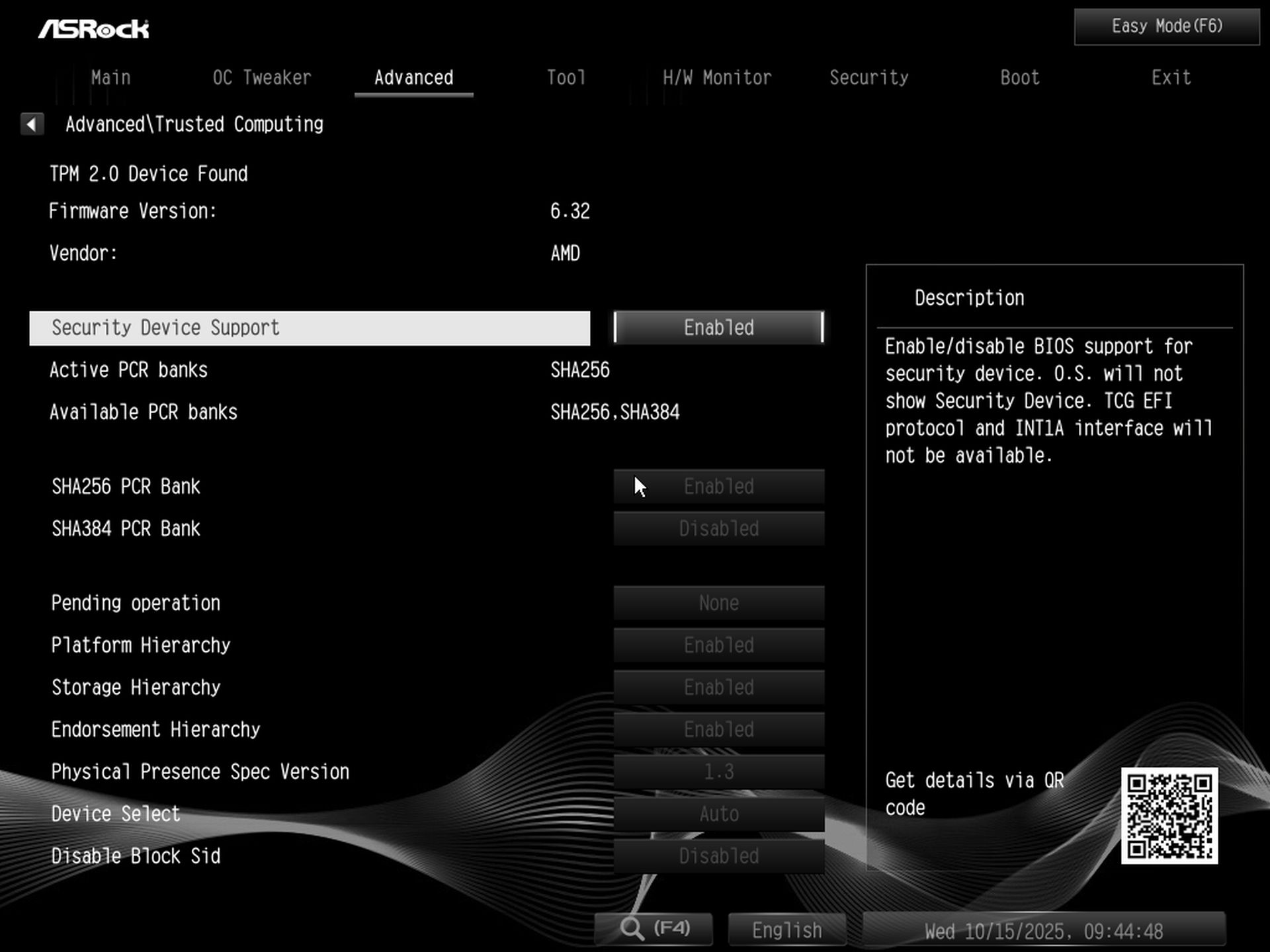

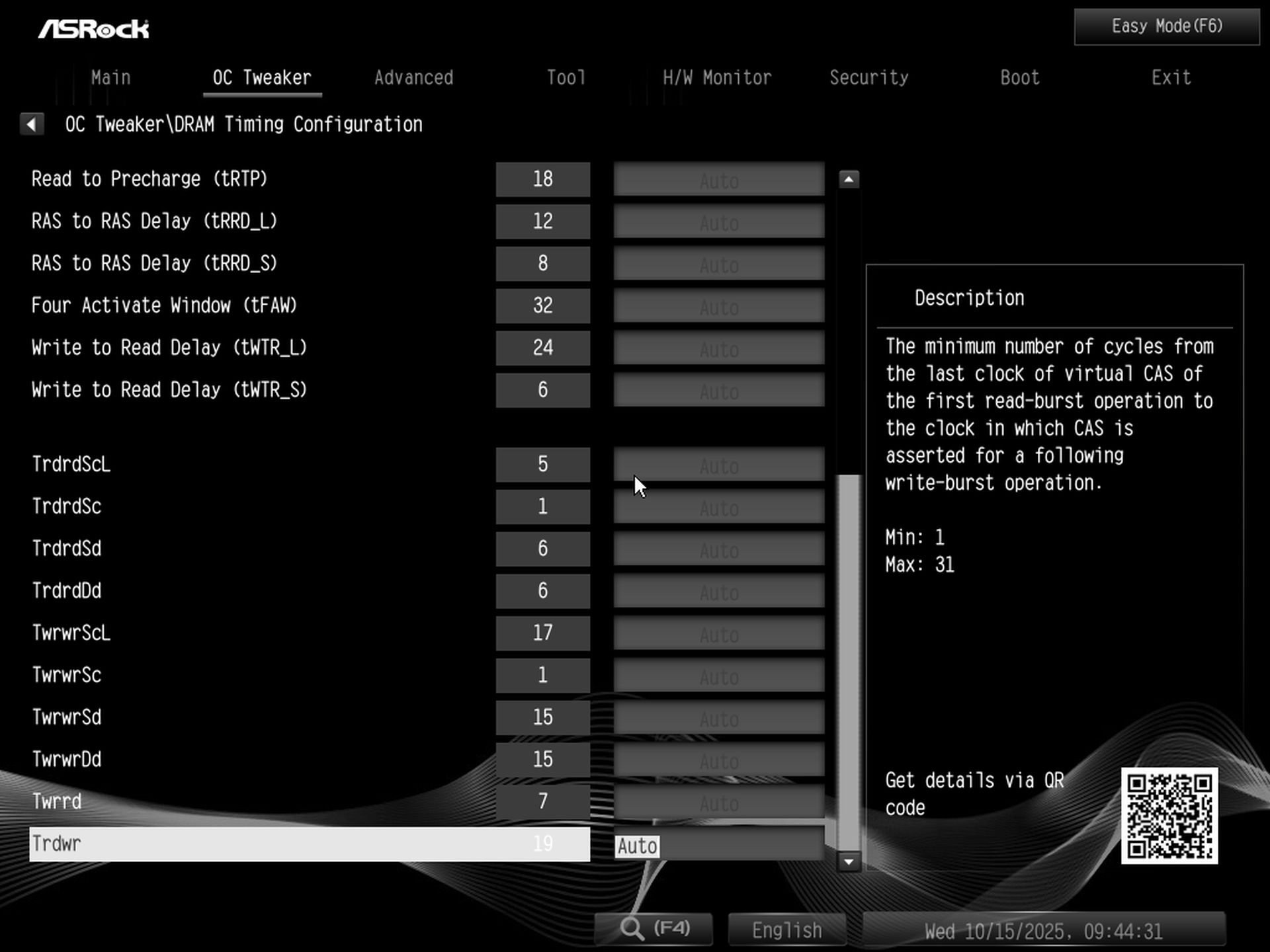

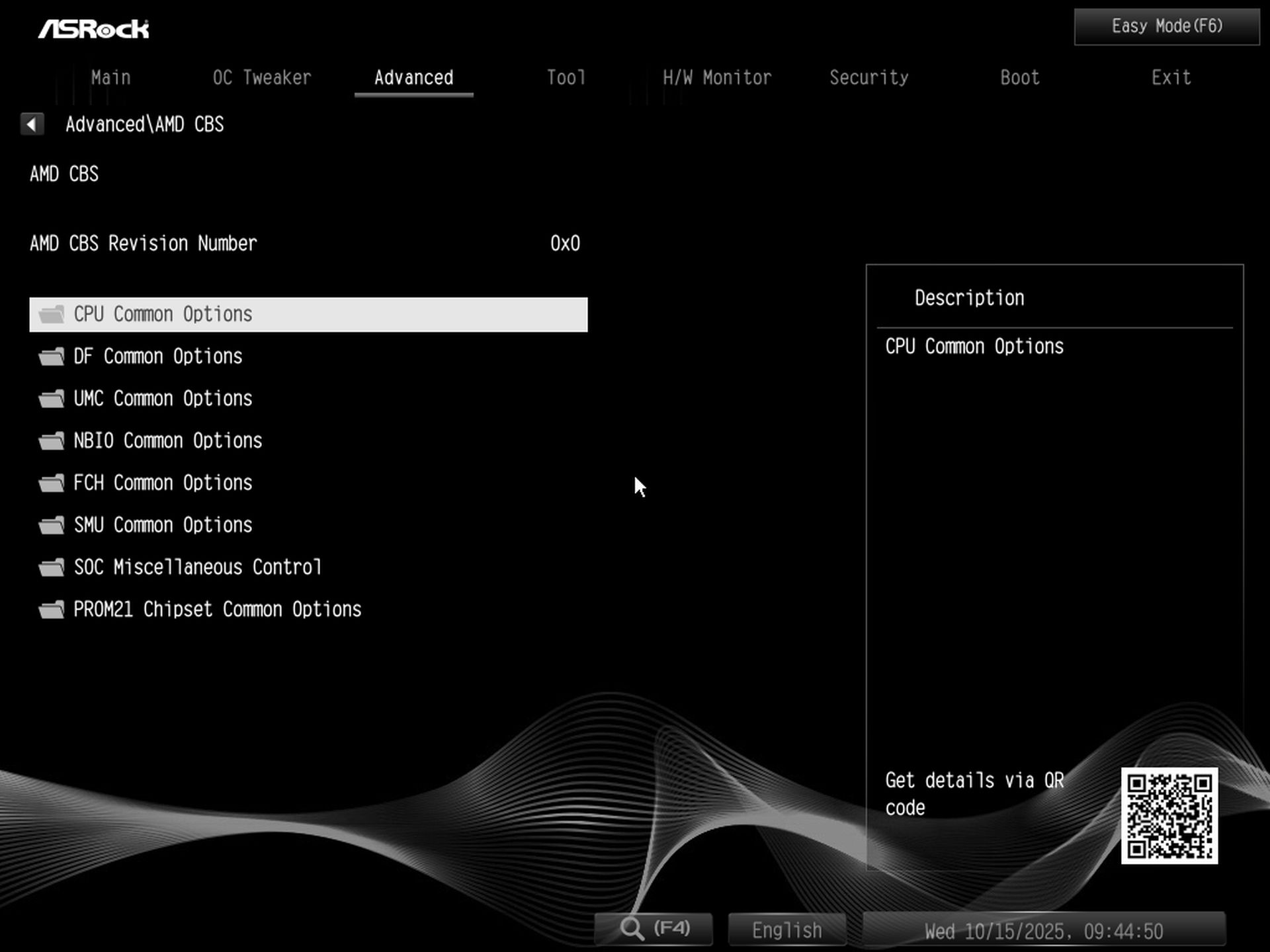

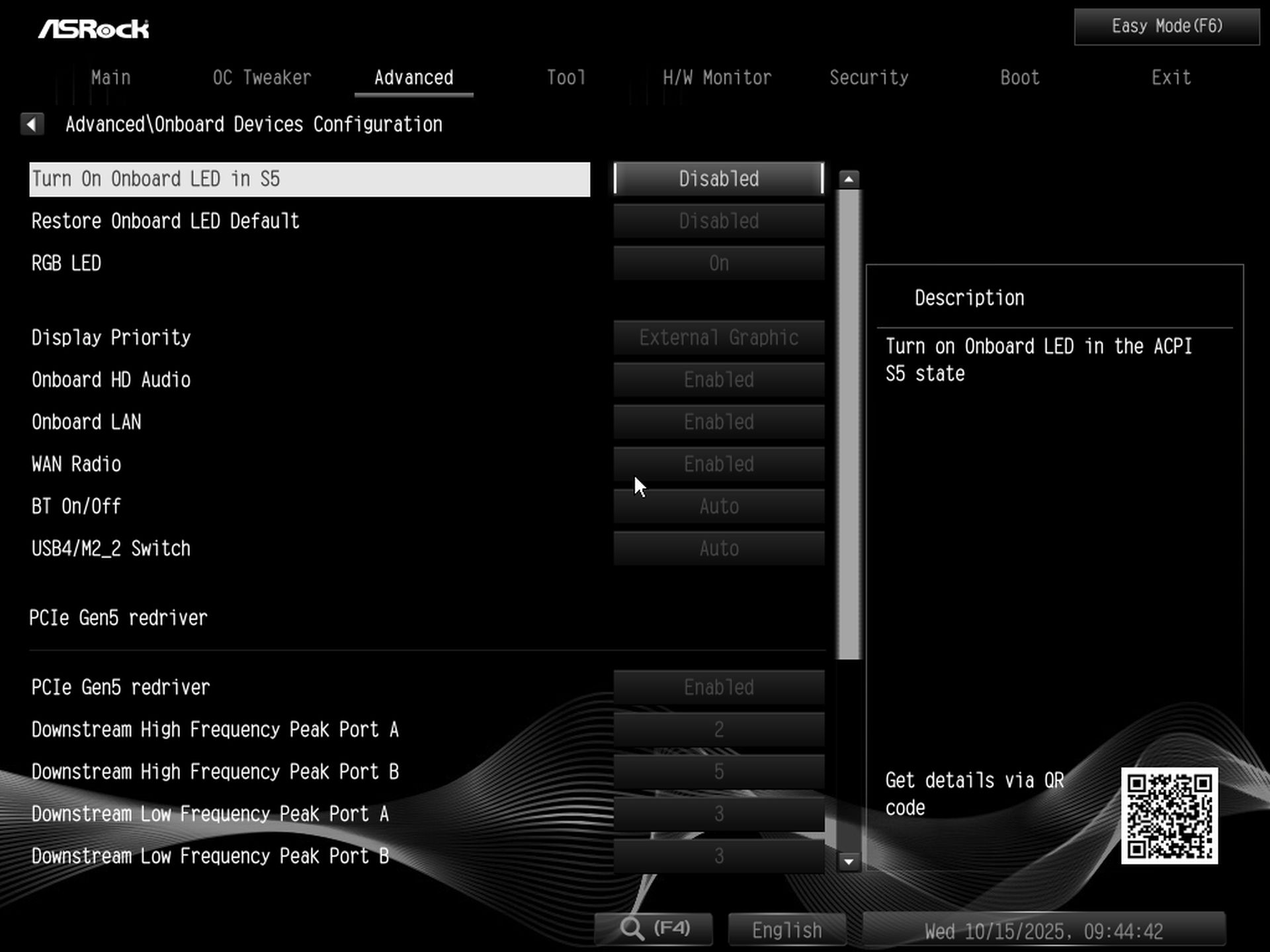

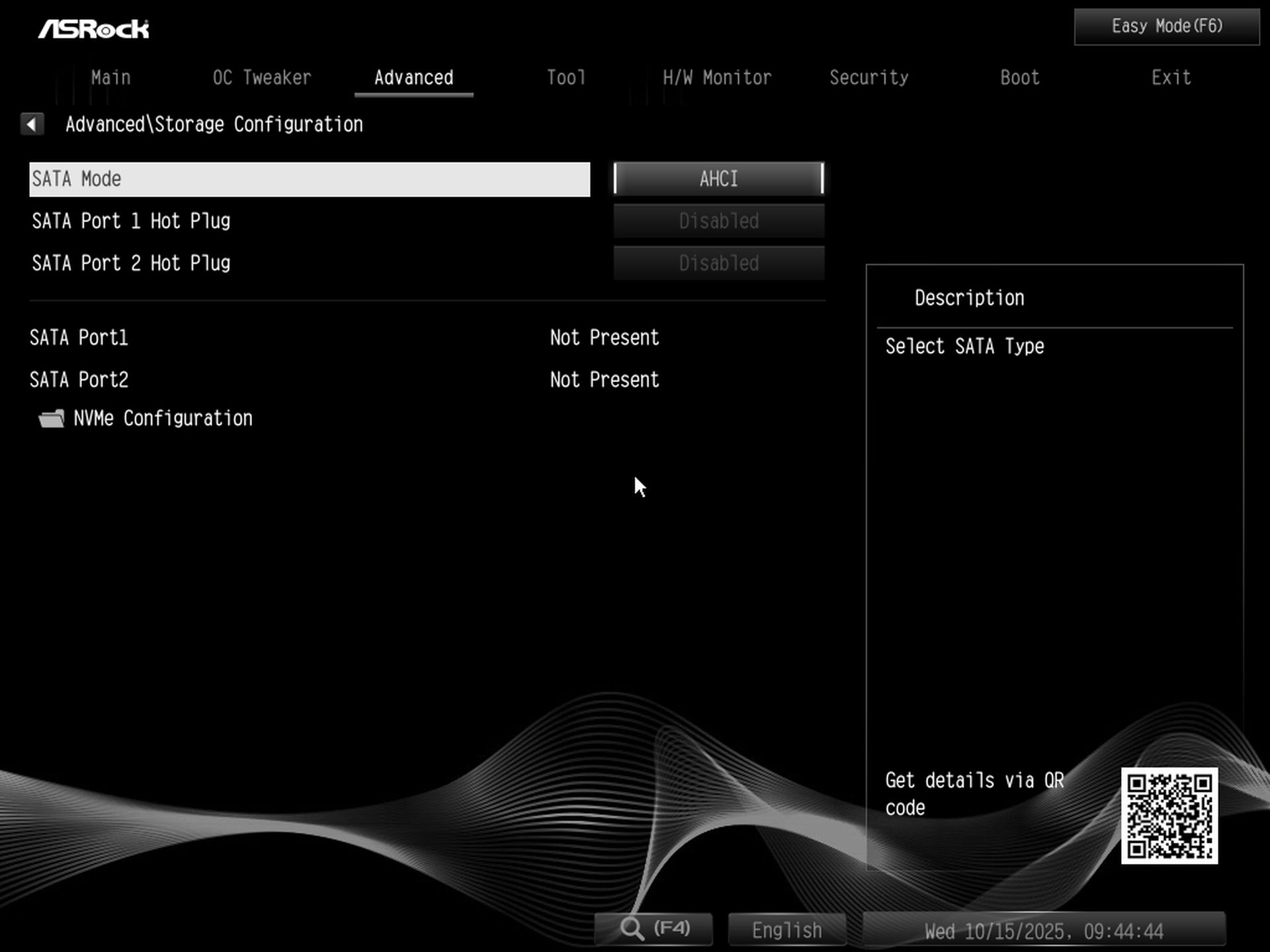

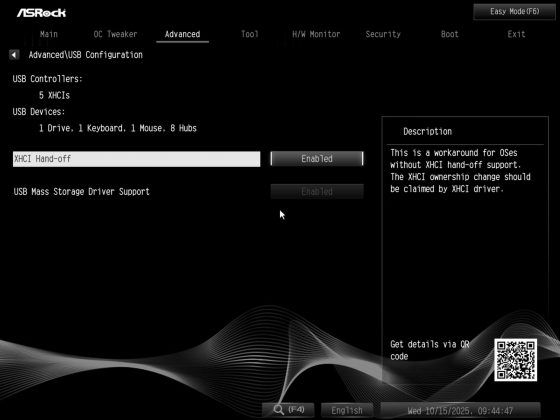

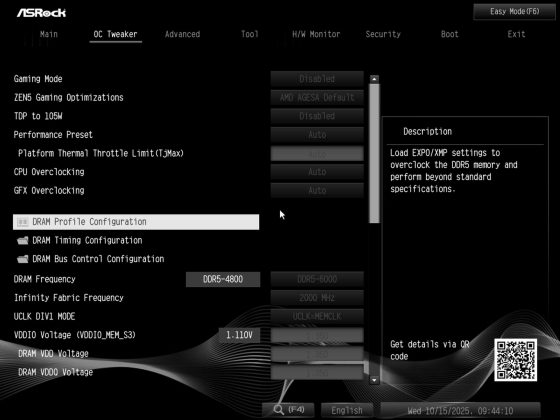

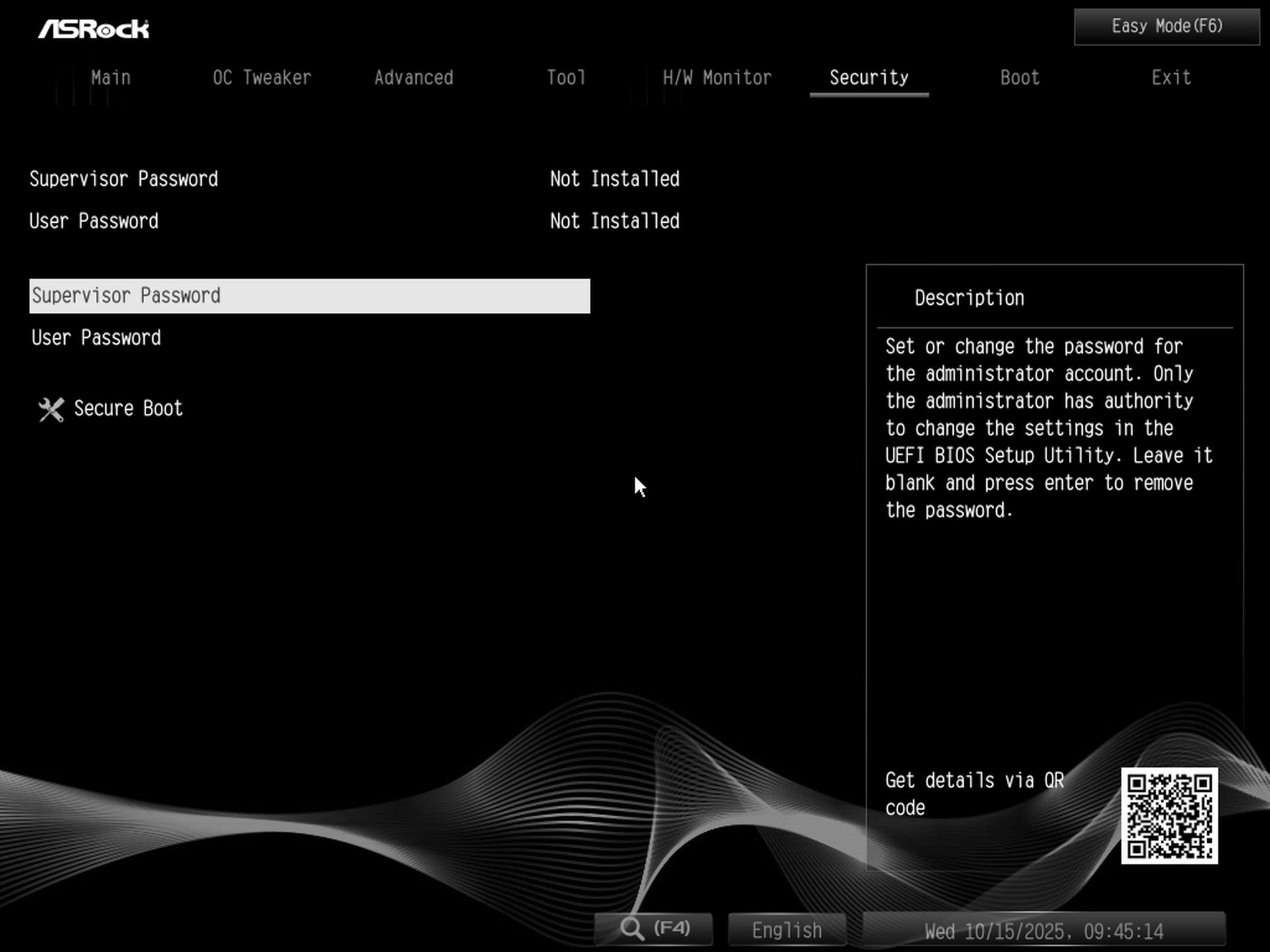

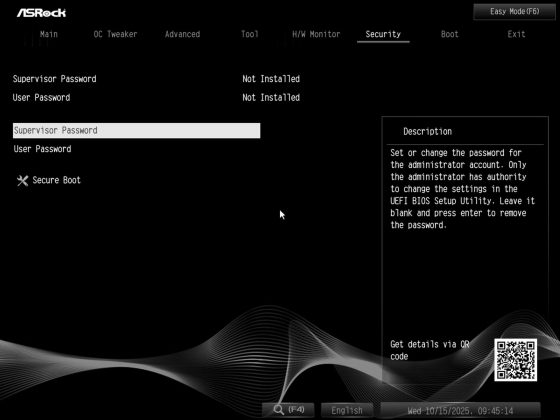

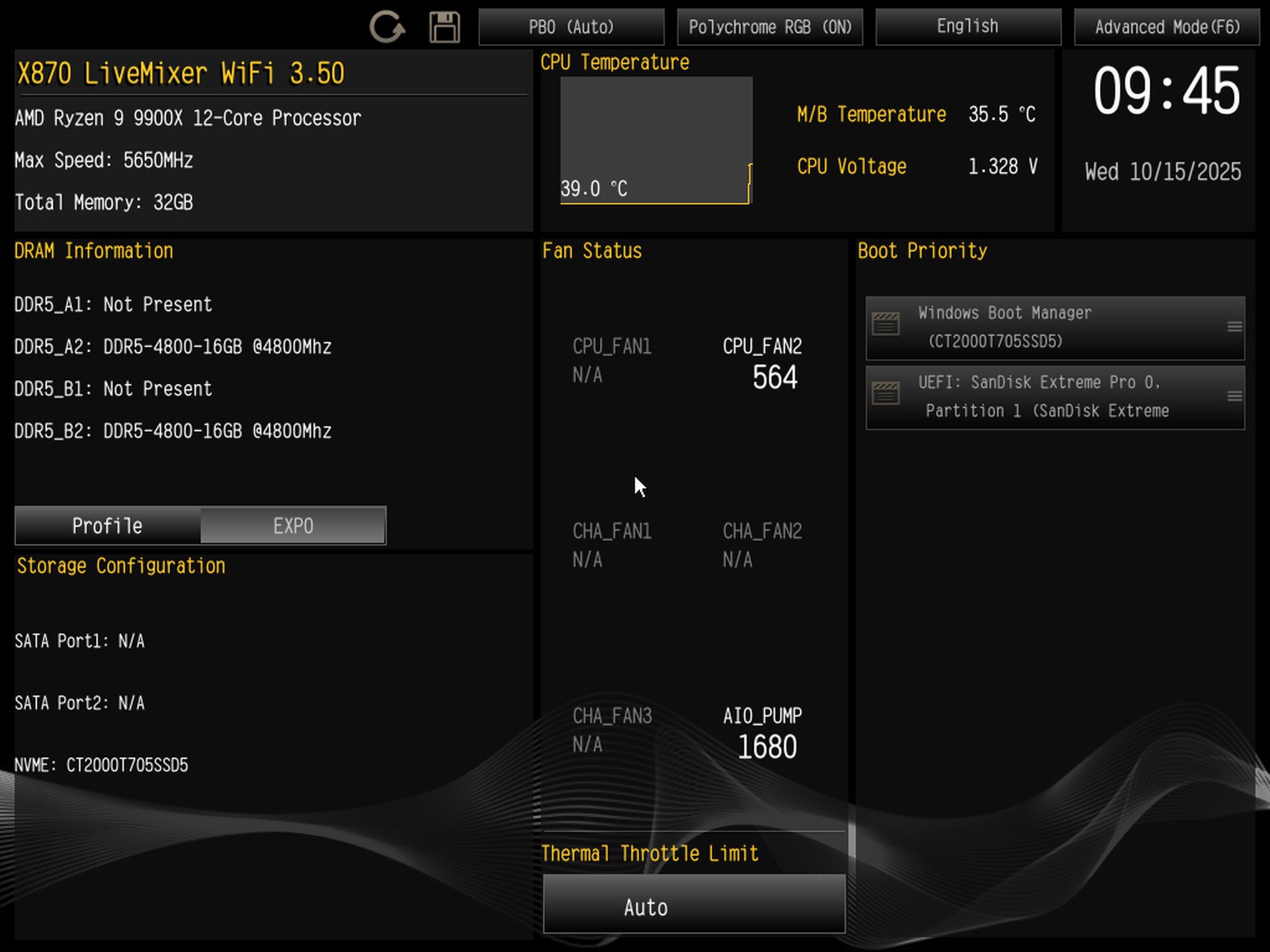

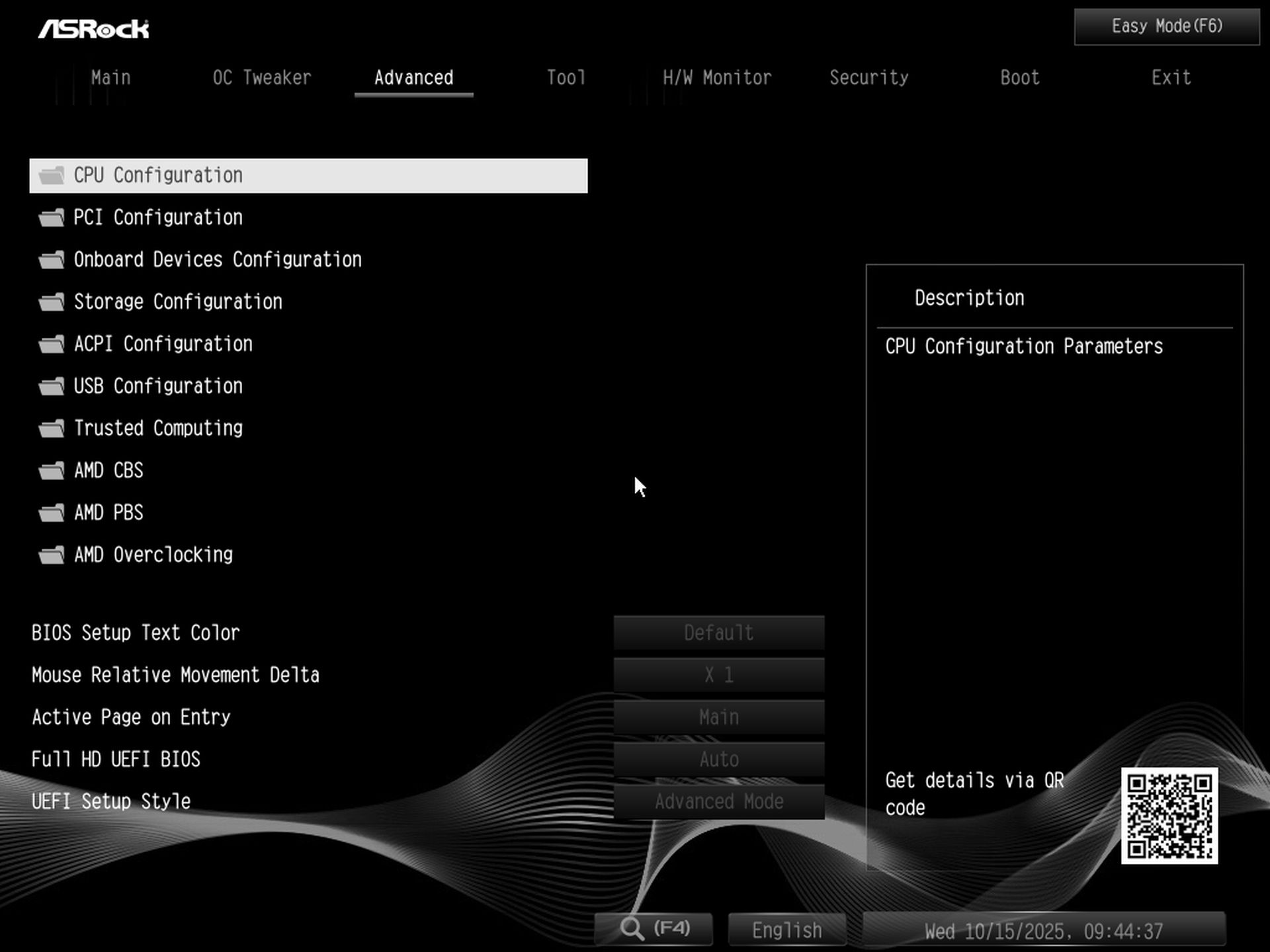

Как и другие материнские платы ASRock, X870 LiveMixer по умолчанию запускается в информативном режиме Easy Mode, но также предоставляет возможность настройки ряда параметров (XMP, профили, порядок загрузки, доступ к Fan-Tastic Tuning и т. д.). Интерфейс LiveMixer использует черный фон со светло-серыми символами, что делает текст легко читаемым. В стандартном режиме BIOS основные заголовки отображаются вверху, а подзаголовки и подробная информация — ниже.

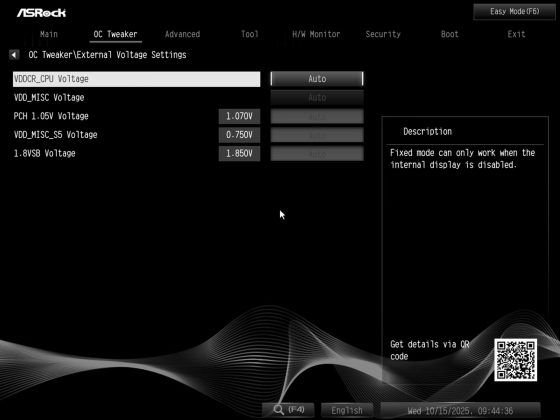

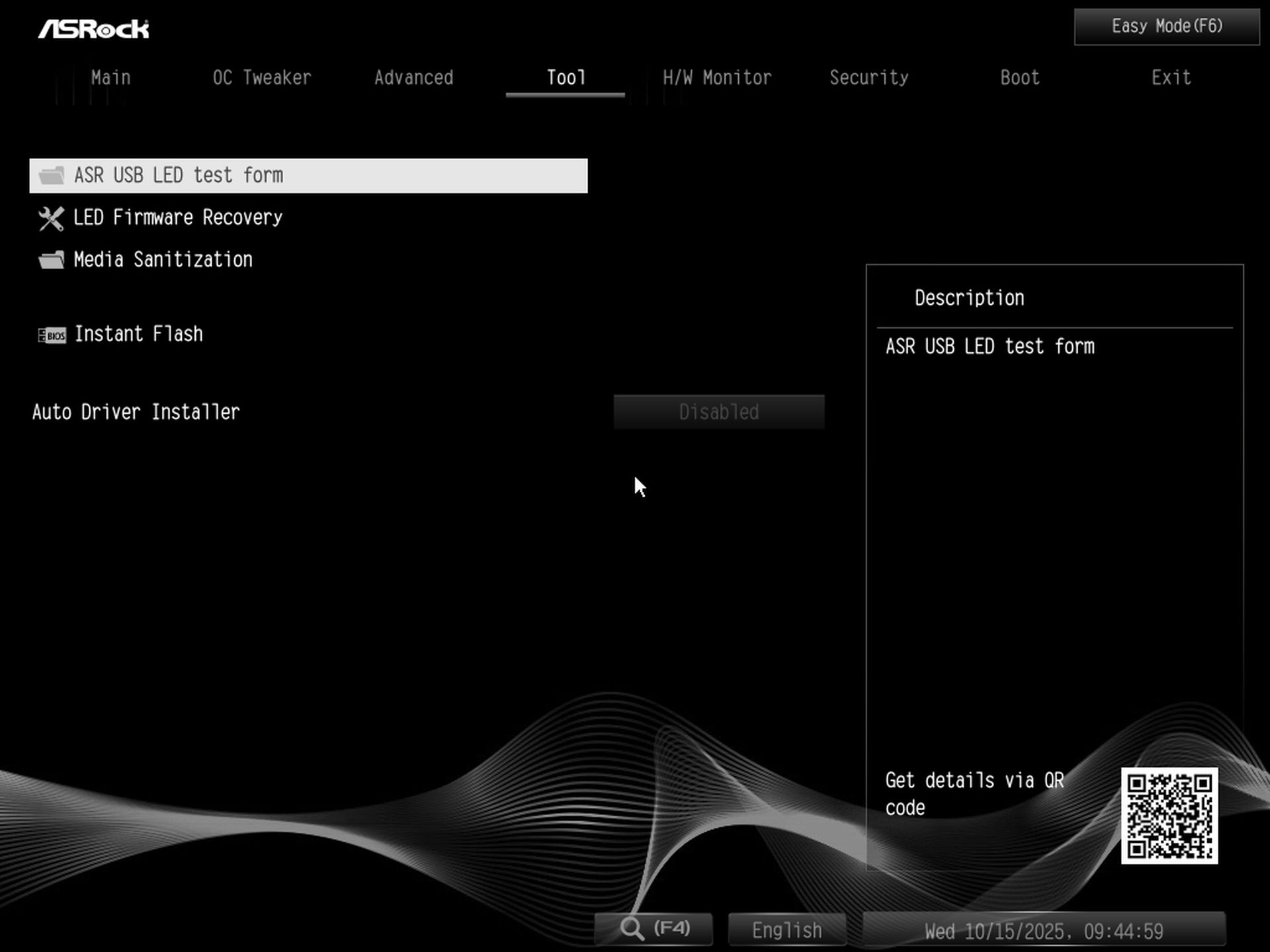

Здесь можно настроить абсолютно всё, так как ASRock включила полный набор возможных опций. Разгон выполняется просто, большинство функций легко доступны. Расположение элементов управления логично, а перемещение курсора мыши плавное. У нас нет существенных нареканий к прошивке ASRock, однако ей определенно требуется визуальное обновление, чтобы соответствовать интерфейсам UEFI от Gigabyte и MSI на их новых материнских платах серий X870/B850.

1 из 22

Программное обеспечение

ASRock предлагает несколько различных вариантов программного обеспечения. К ним относятся App Shop, позволяющий пользователям устанавливать драйверы и утилиты, панель управления звуком Nahimic 3, приложение A-Tuning для разгона системы и управления вентиляторами, утилита Polychrome RGB и многое другое. Также имеется Blazing OC Tuner и всплывающее окно для автоматической установки драйверов при первом запуске системы. Программное обеспечение ASRock предоставляет все необходимые инструменты для управления и настройки системы.

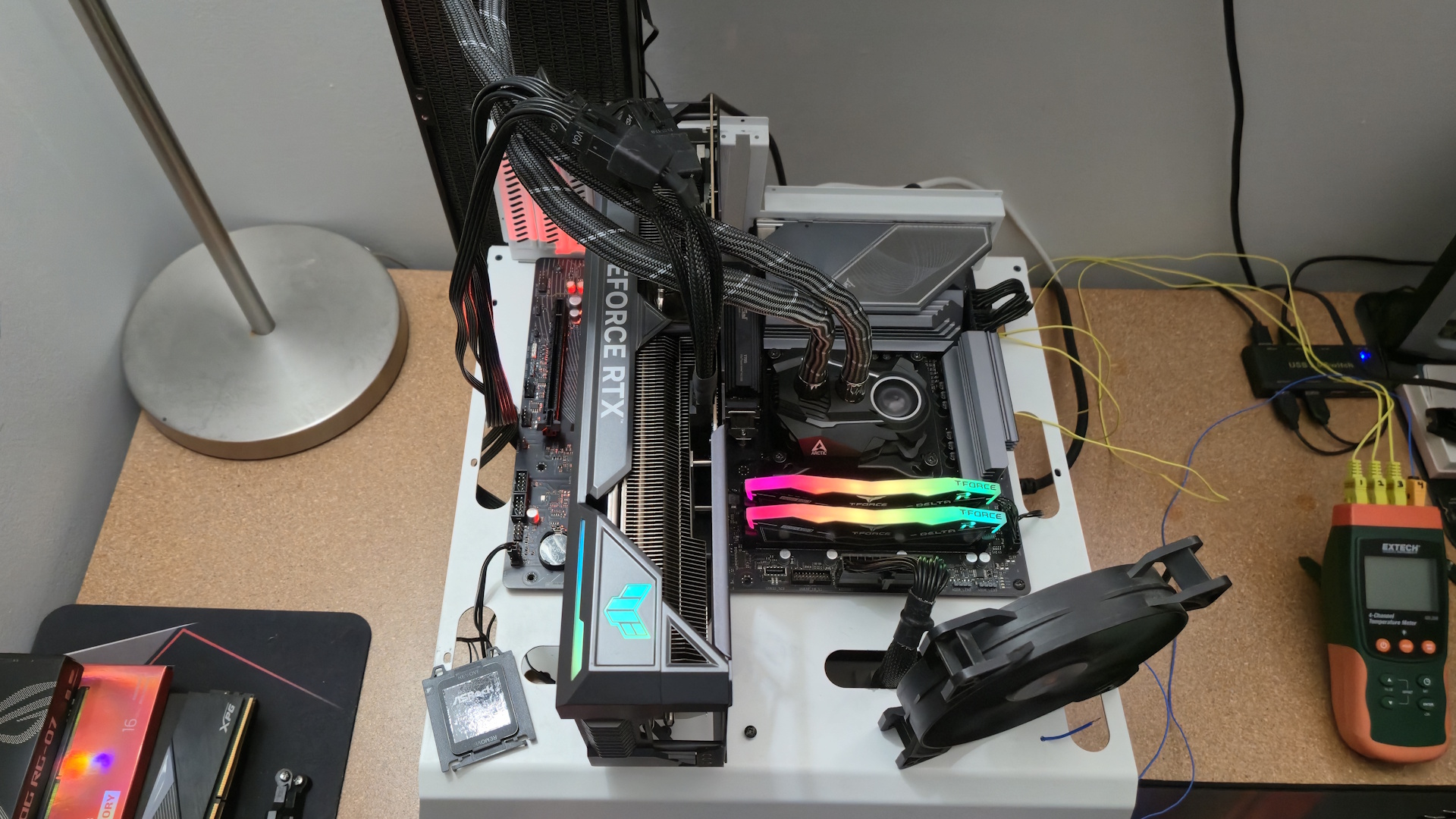

Система тестирования / Продукты для сравнения

Мы обновили нашу тестовую систему до 64-битной версии Windows 11 (23H2) со всеми обновлениями, установленными по состоянию на конец сентября 2024 года (включая оптимизацию предсказания ветвлений для AMD).

Что касается аппаратной части, мы обновили комплекты оперативной памяти (чтобы они соответствовали нашей тестовой системе Intel), систему охлаждения, накопители и видеокарту. Если не указано иное, мы используем последнюю доступную публичную версию BIOS материнской платы (не бета-версию). Благодарим Asus за предоставленную видеокарту RTX 4080 TUF и Crucial за твердотельные накопители T705 объемом 2 ТБ.

Компоненты тестовой системы

Настройки бенчмарков

Тестирование

Для стандартных тестов производительности и энергопотребления используются стандартные частоты процессора со всеми включенными функциями энергосбережения. В BIOS устанавливаются оптимизированные параметры по умолчанию и включается профиль XMP для памяти. Схема электропитания Windows устанавливается на «Сбалансированную».

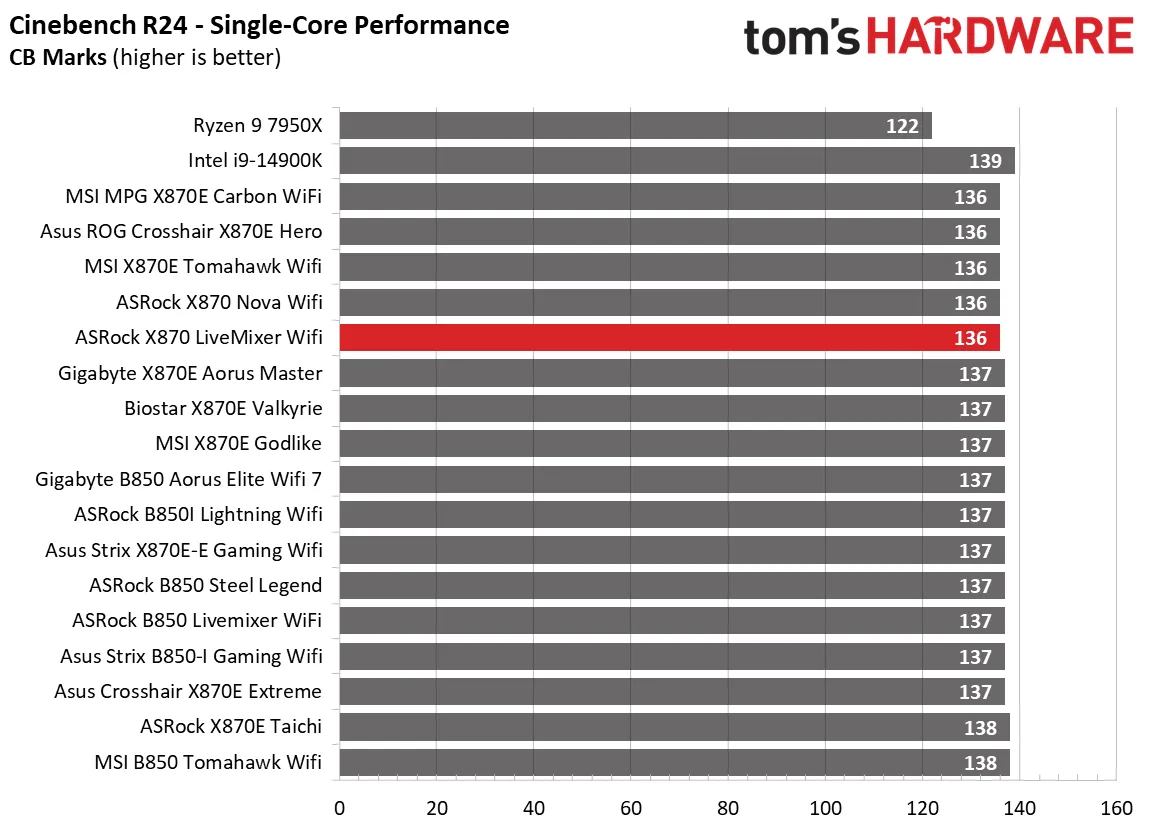

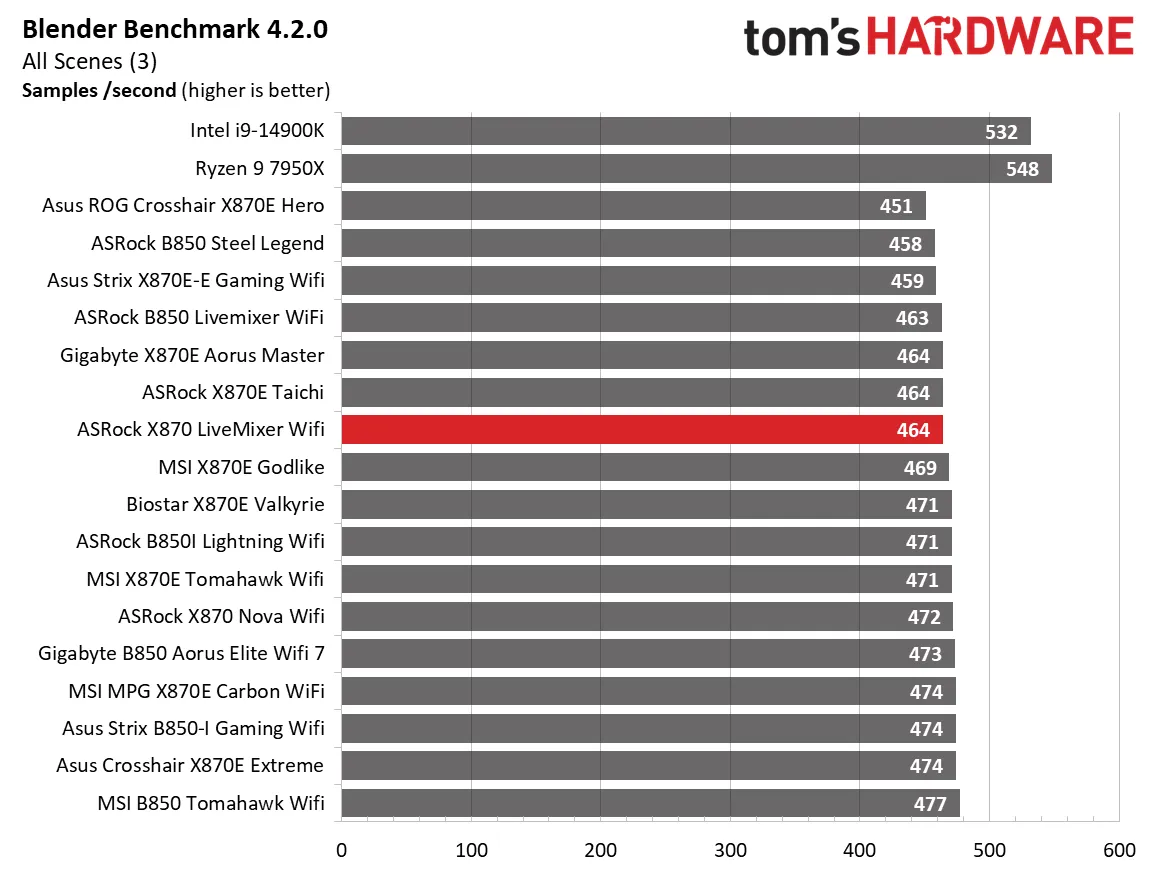

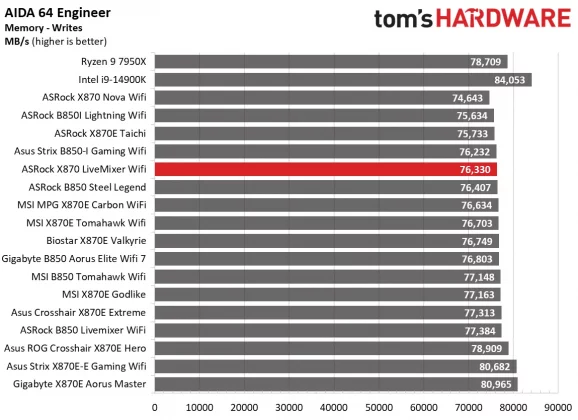

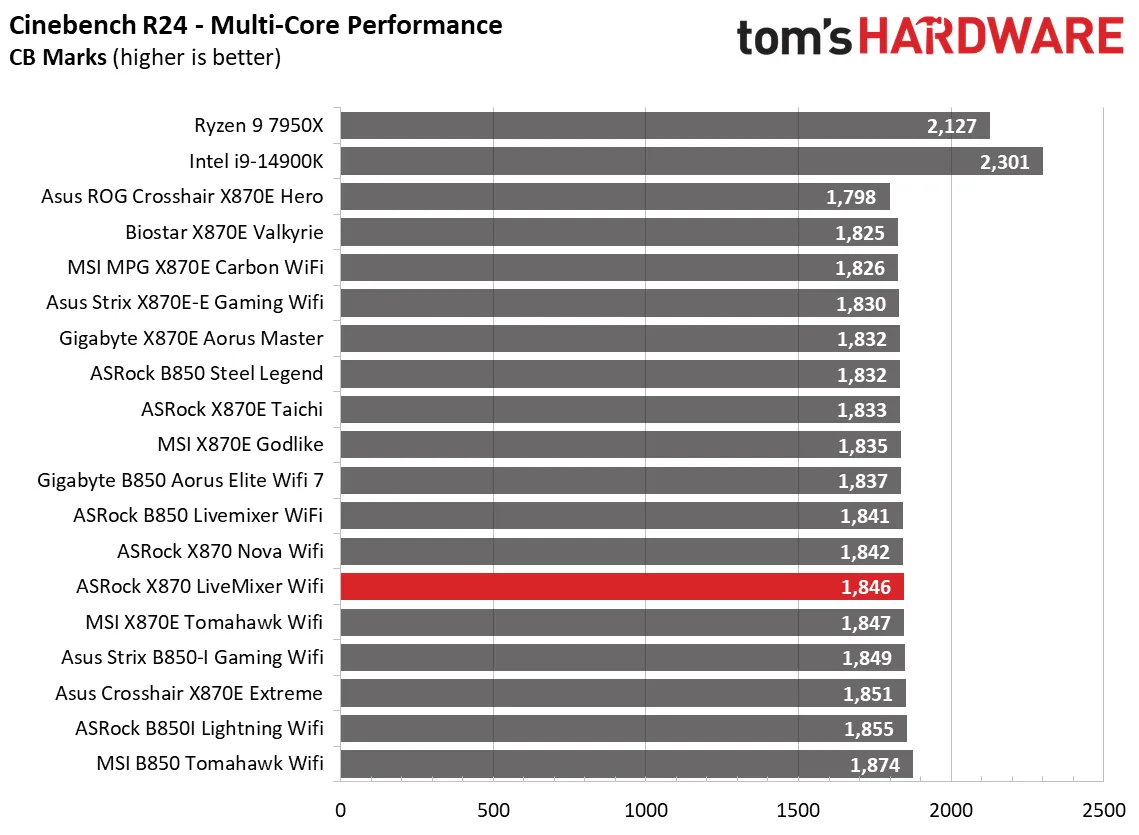

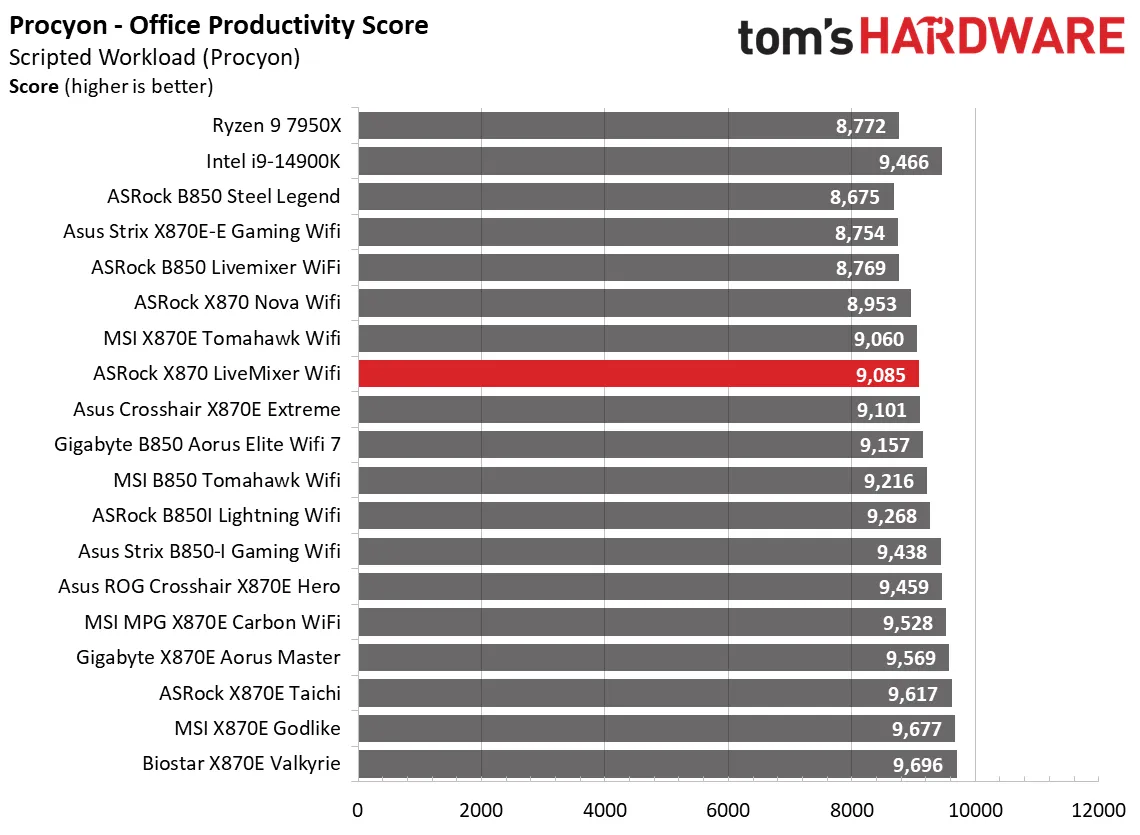

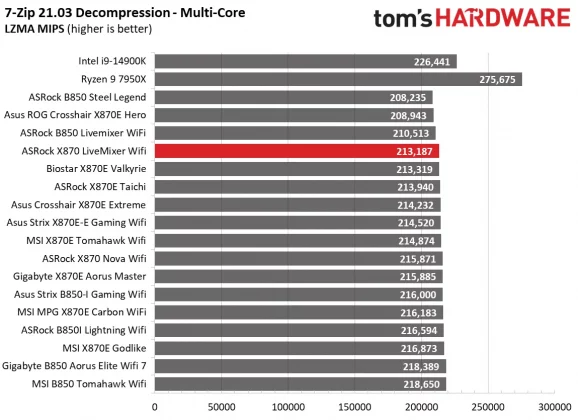

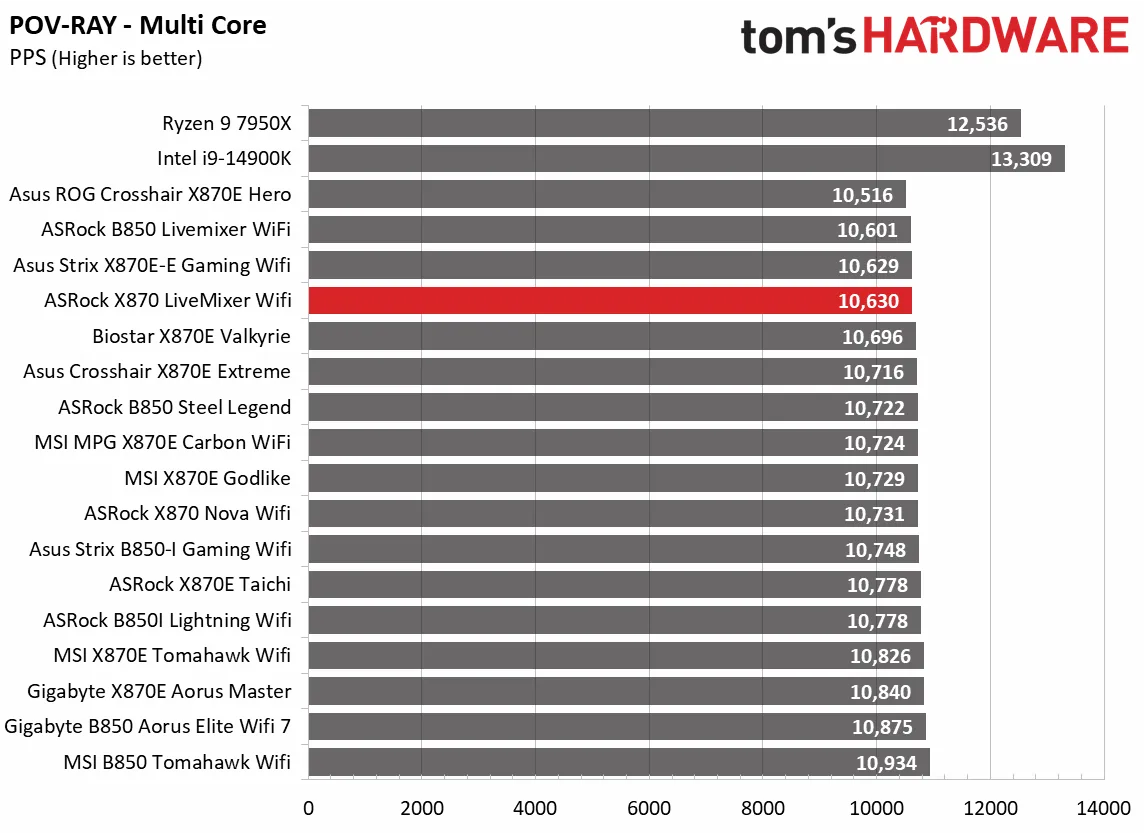

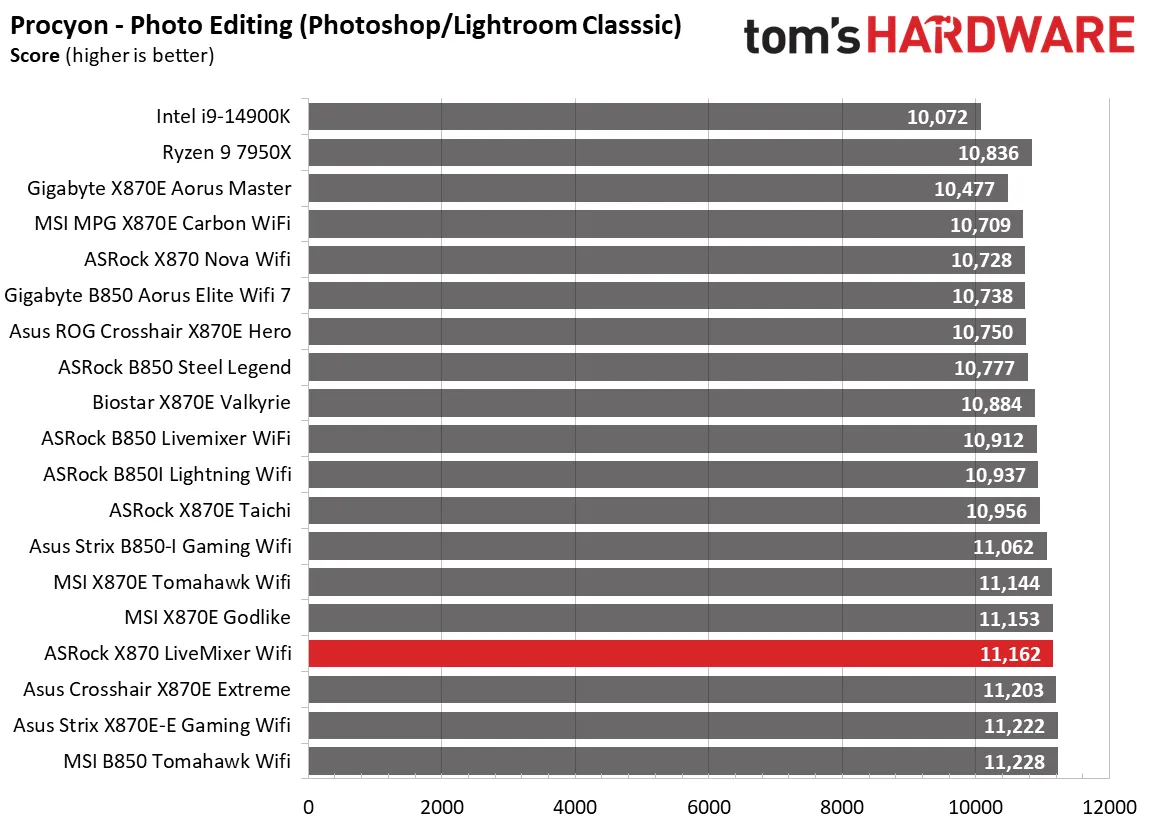

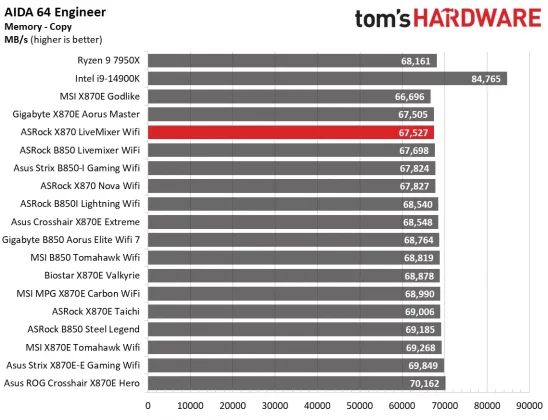

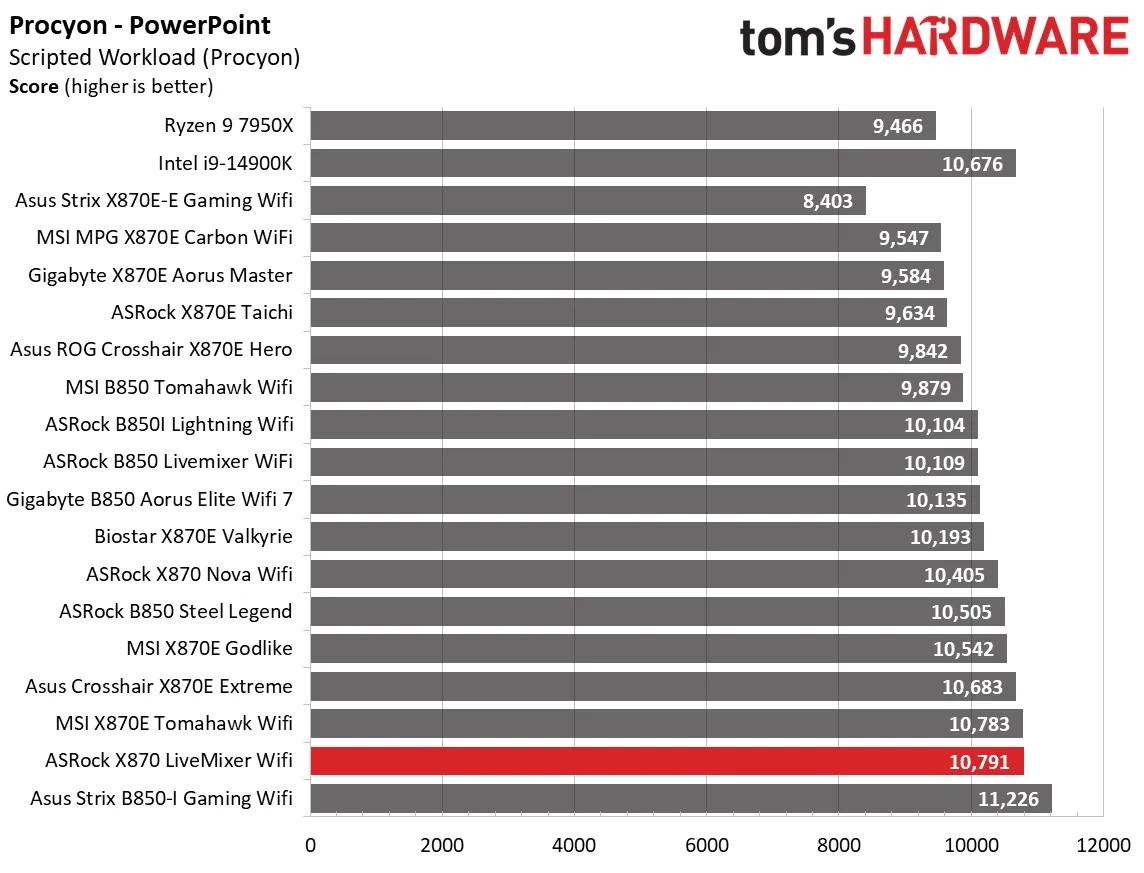

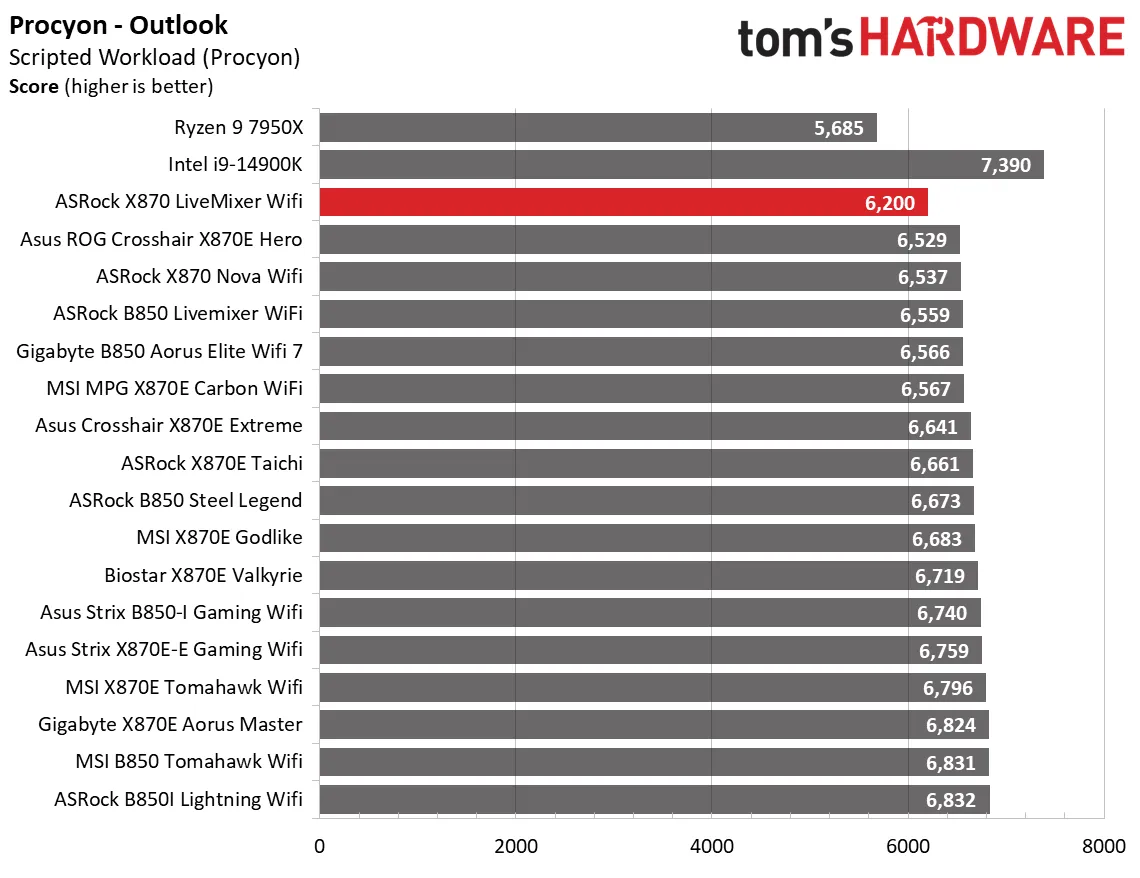

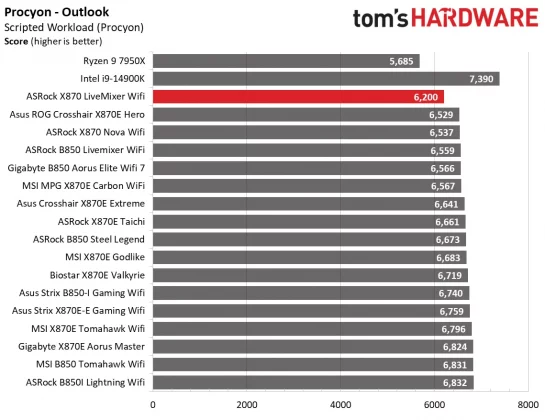

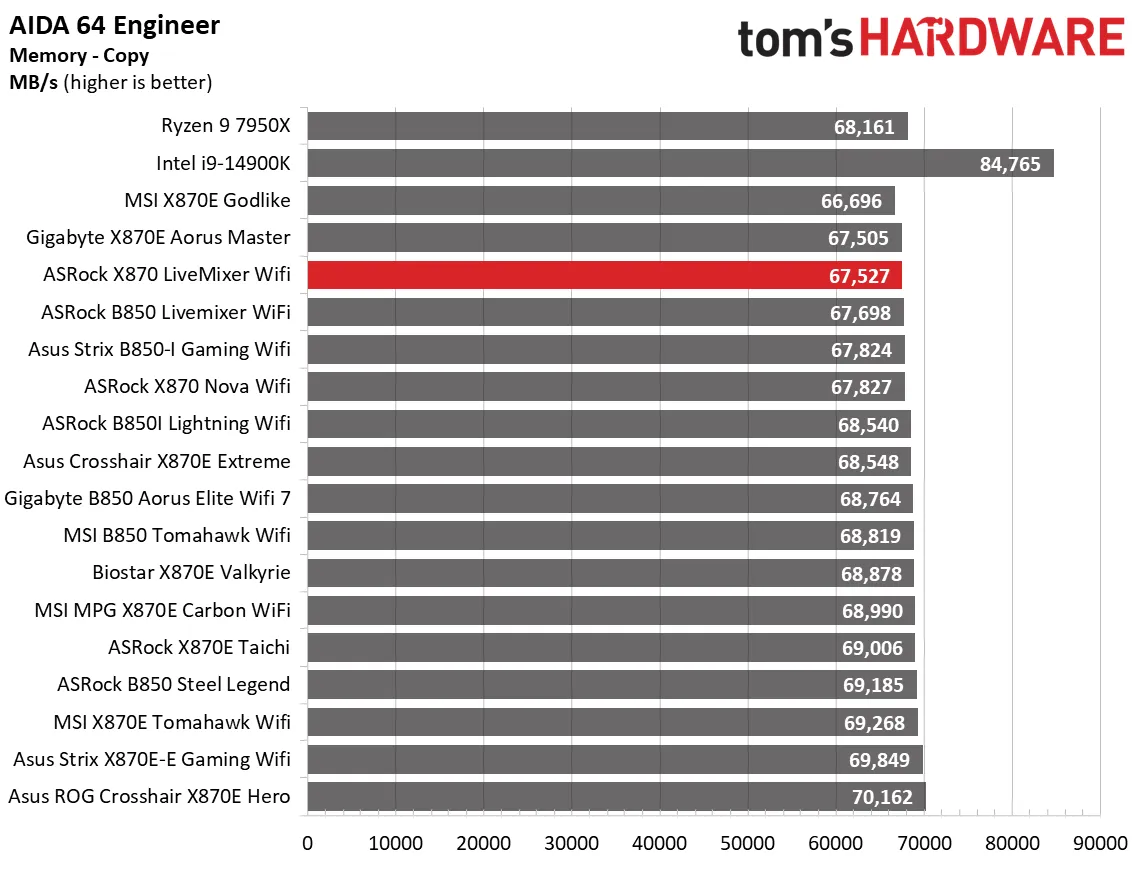

Синтетические бенчмарки

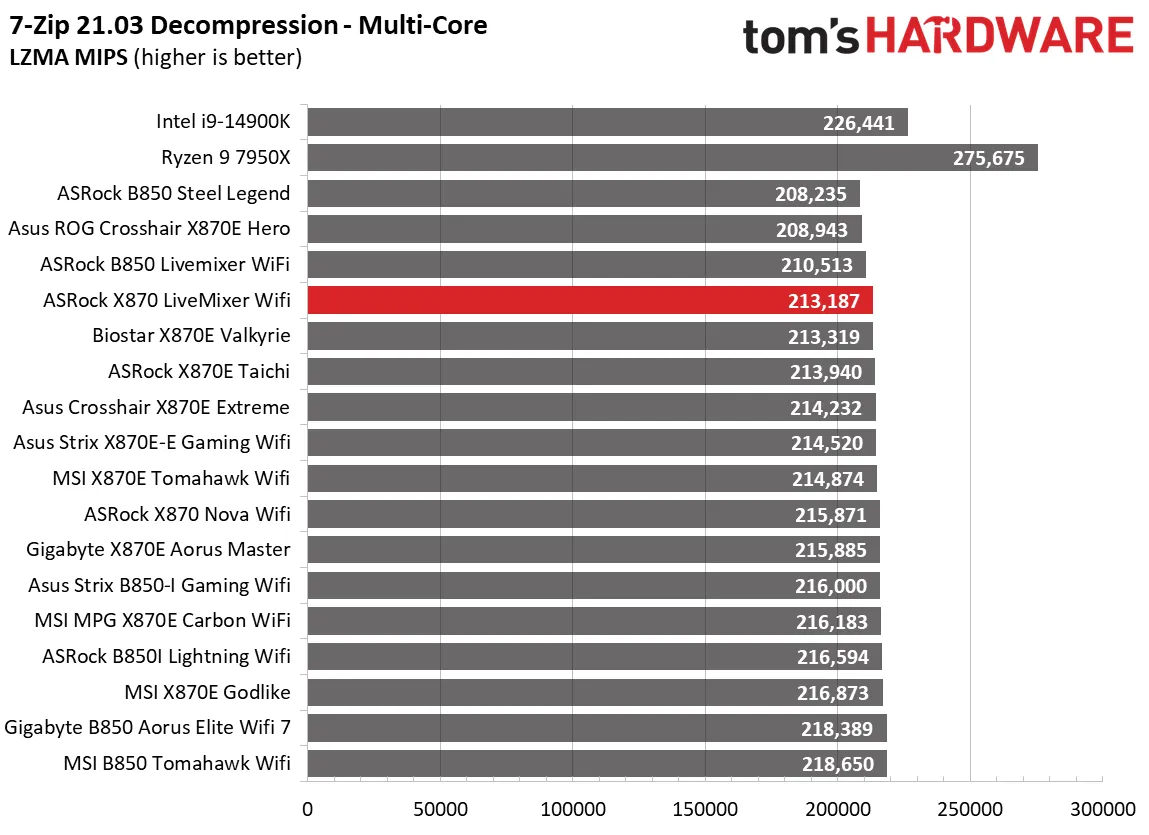

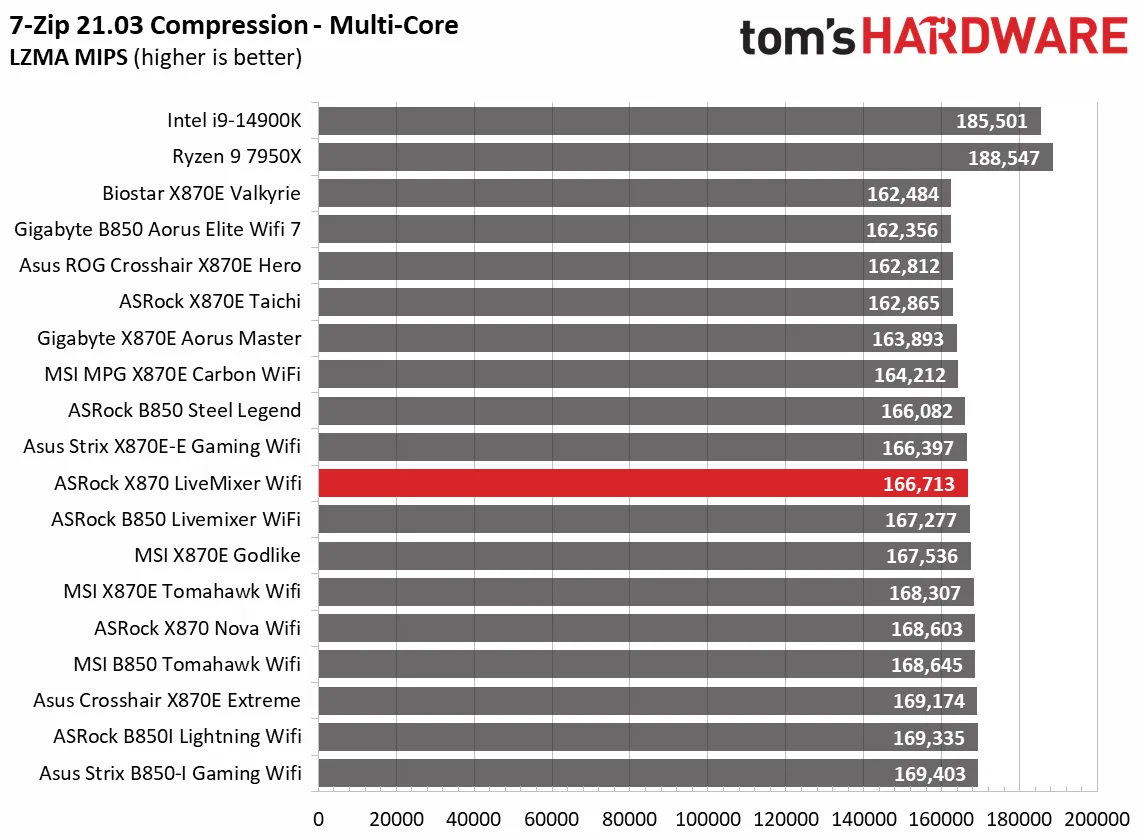

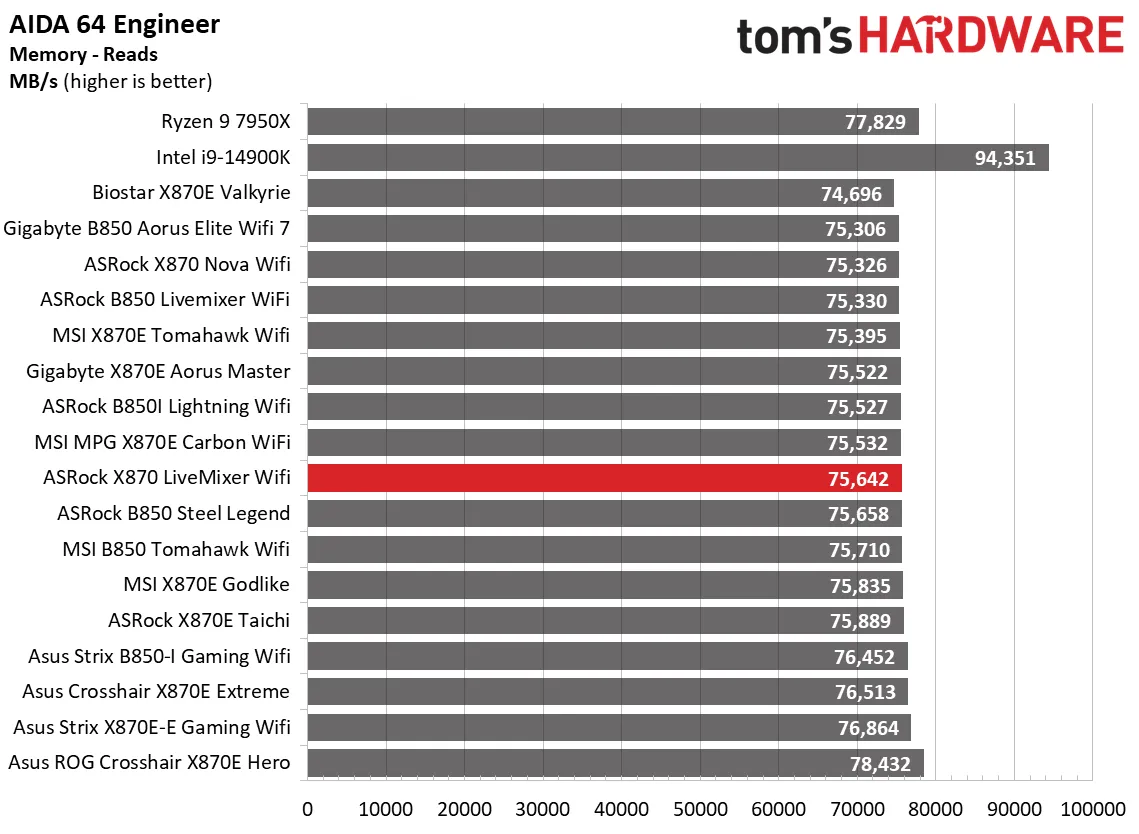

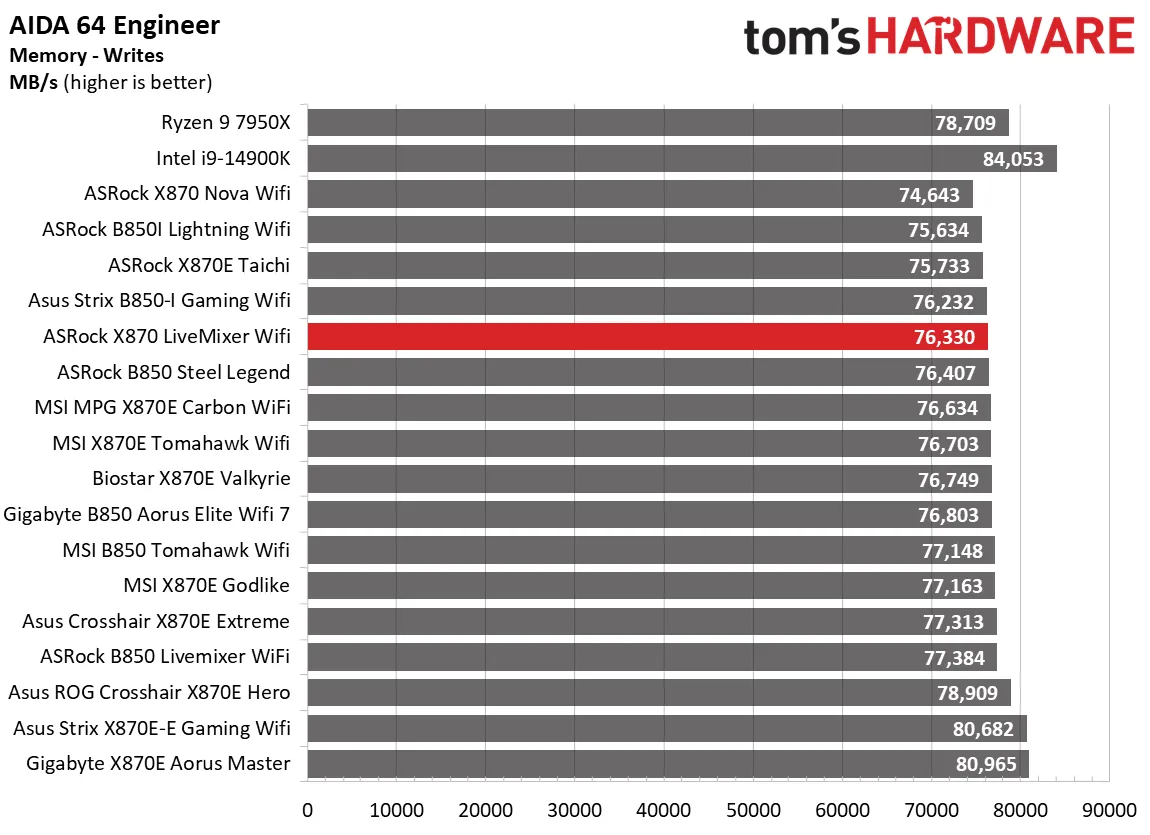

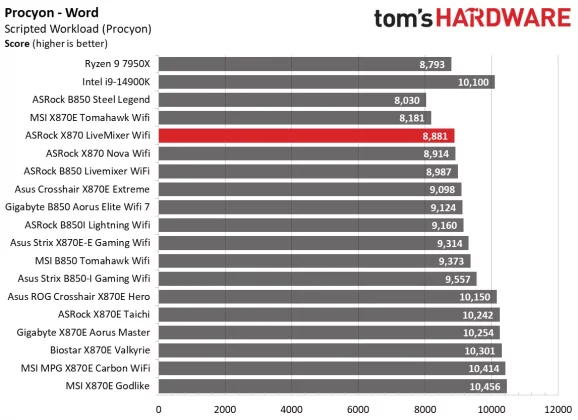

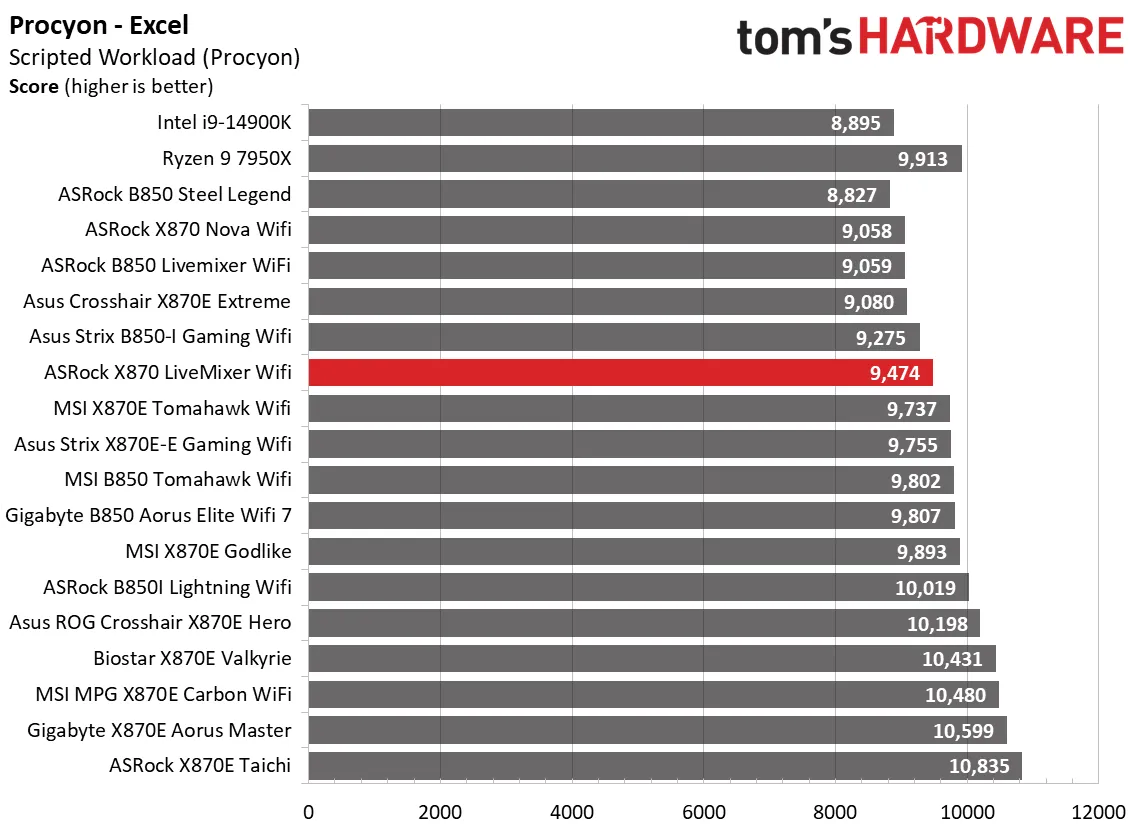

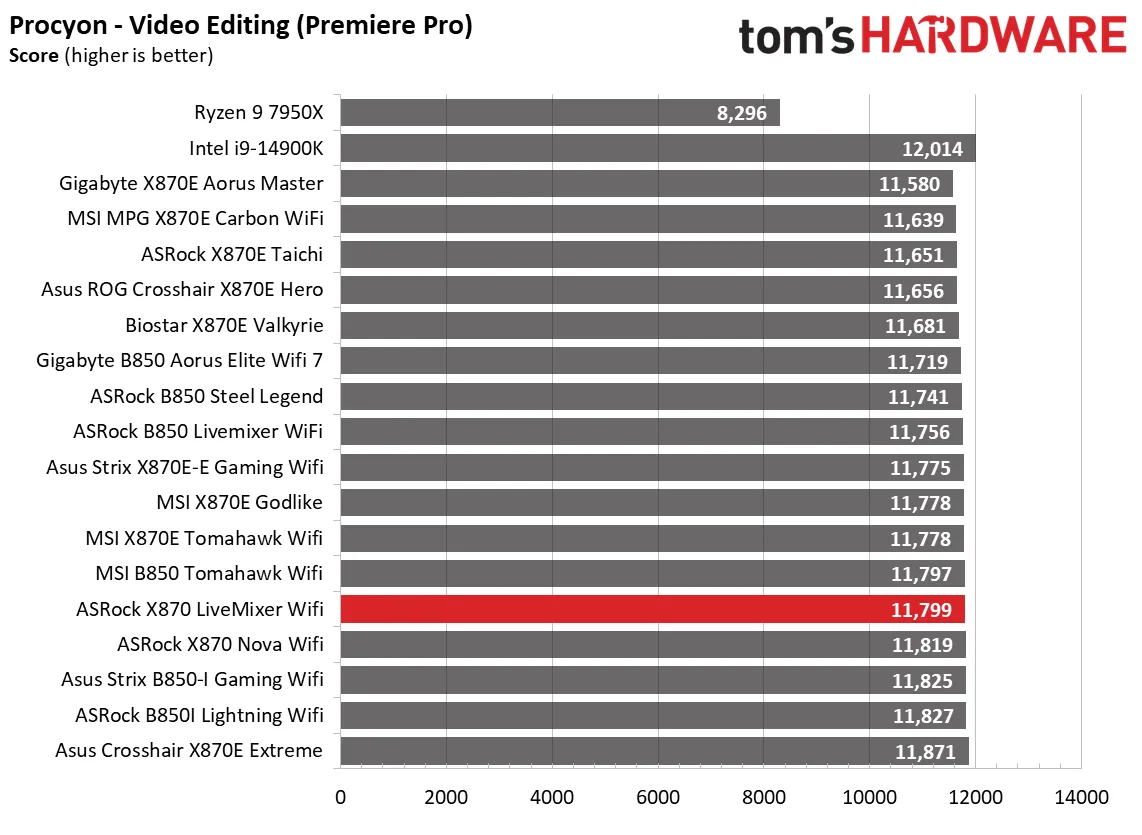

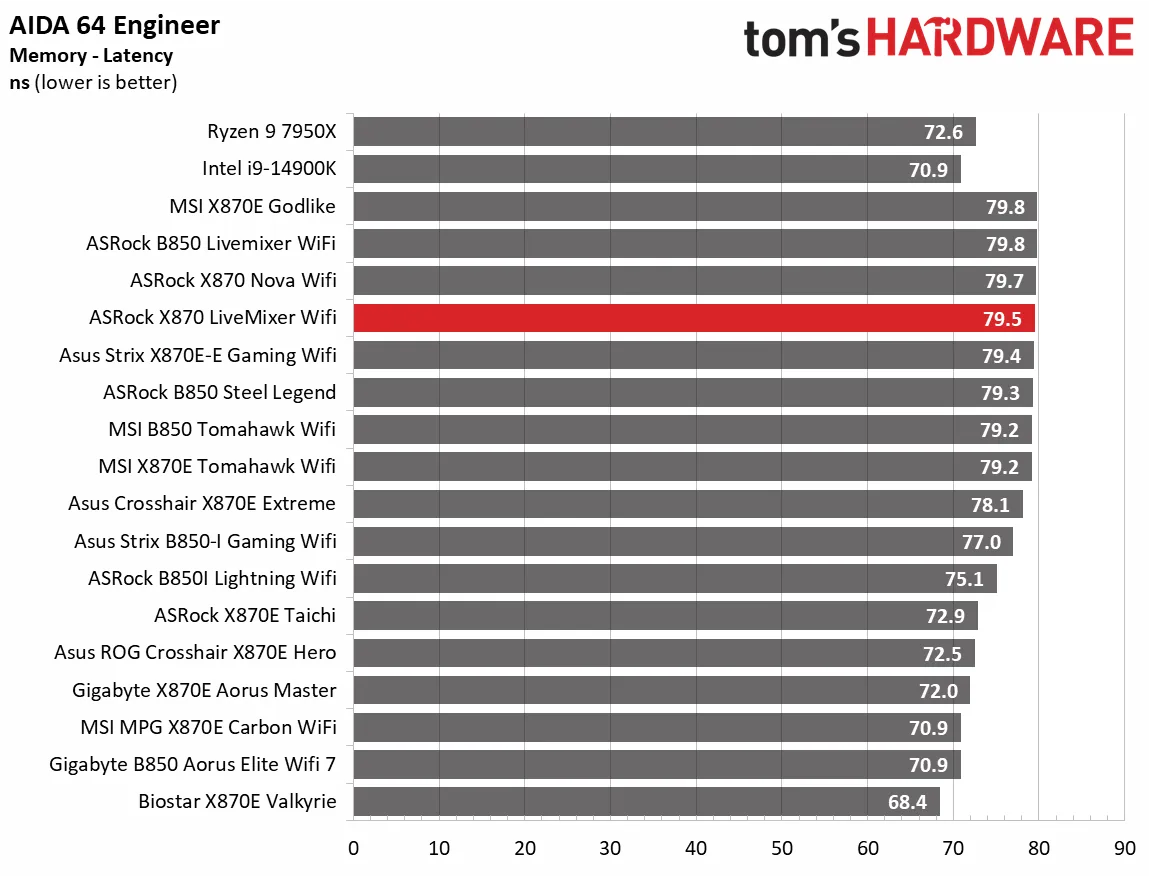

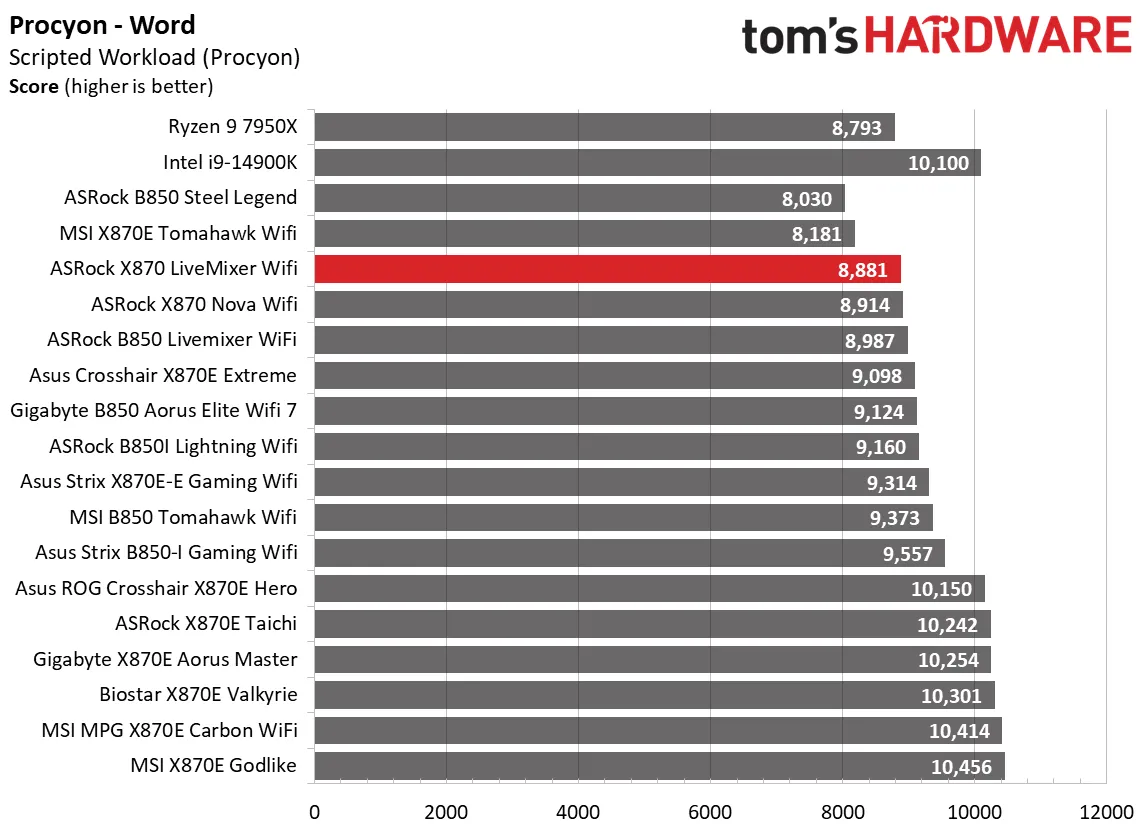

Синтетические тесты — отличный способ определить, как работает материнская плата, поскольку одинаковые настройки должны давать схожие результаты производительности. Производители могут оптимизировать мощность в режиме Turbo Boost и расширенные тайминги памяти, что может повлиять на результаты некоторых тестов.

1 из 18

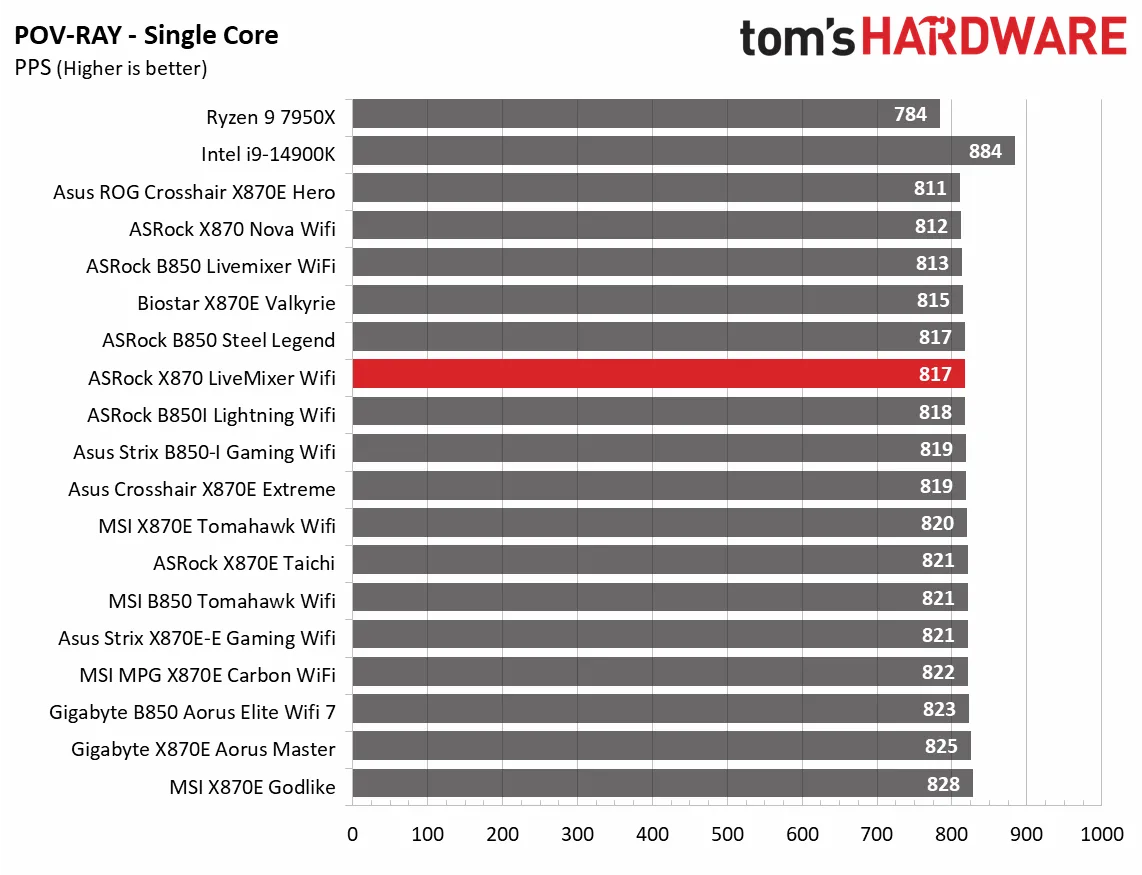

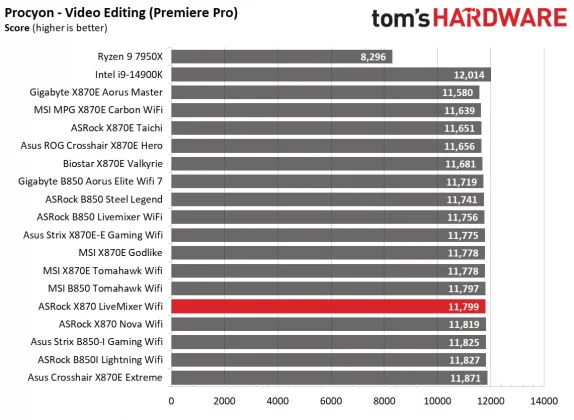

Согласно результатам синтетических тестов, ASRock X870 LiveMixer Wifi показала результаты примерно на среднем уровне или немного ниже среднего. Однако это не имеет большого значения при сравнении с близкими по производительности моделями, так как в большинстве случаев разница практически незаметна.

Приложения с ограниченным временем действия

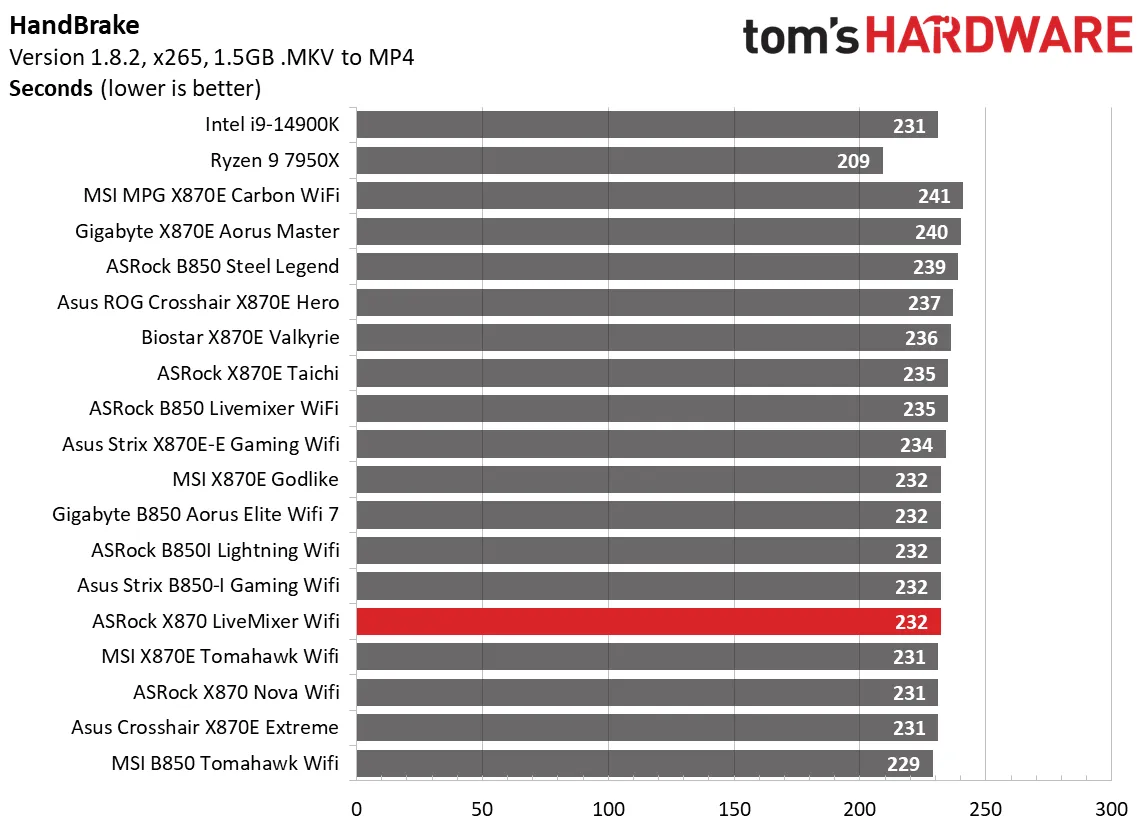

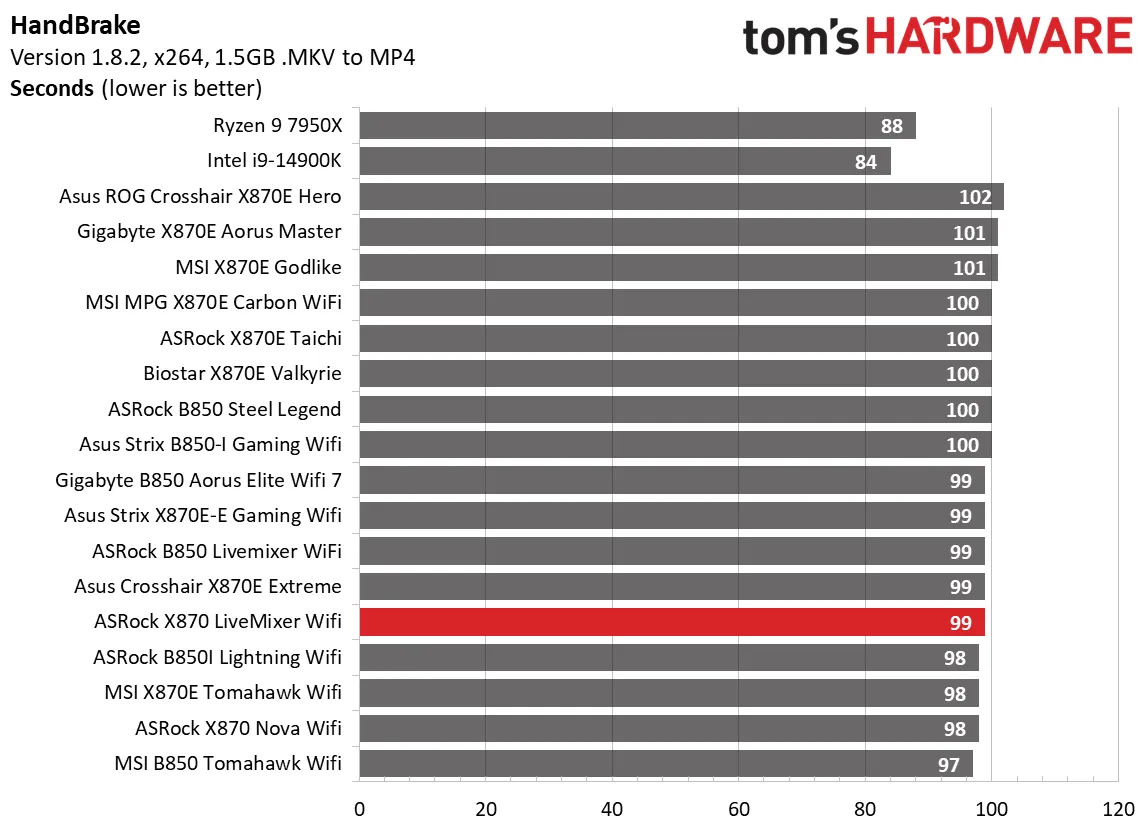

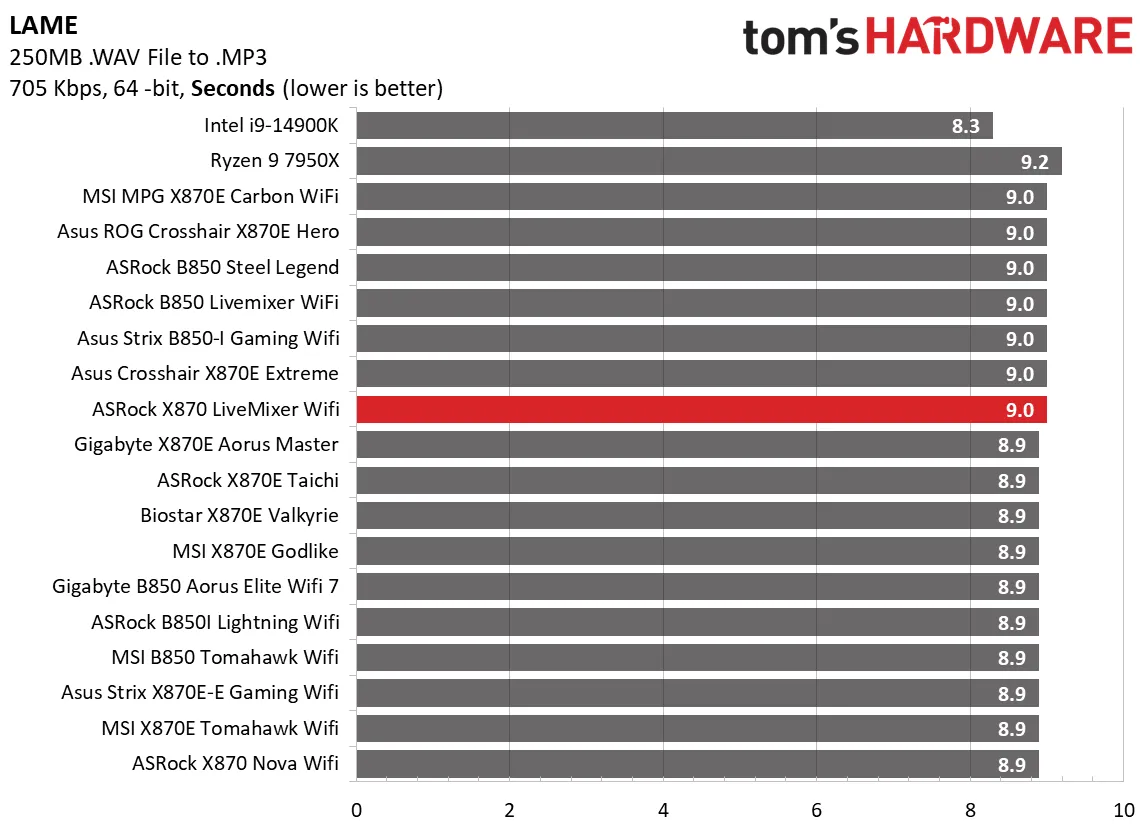

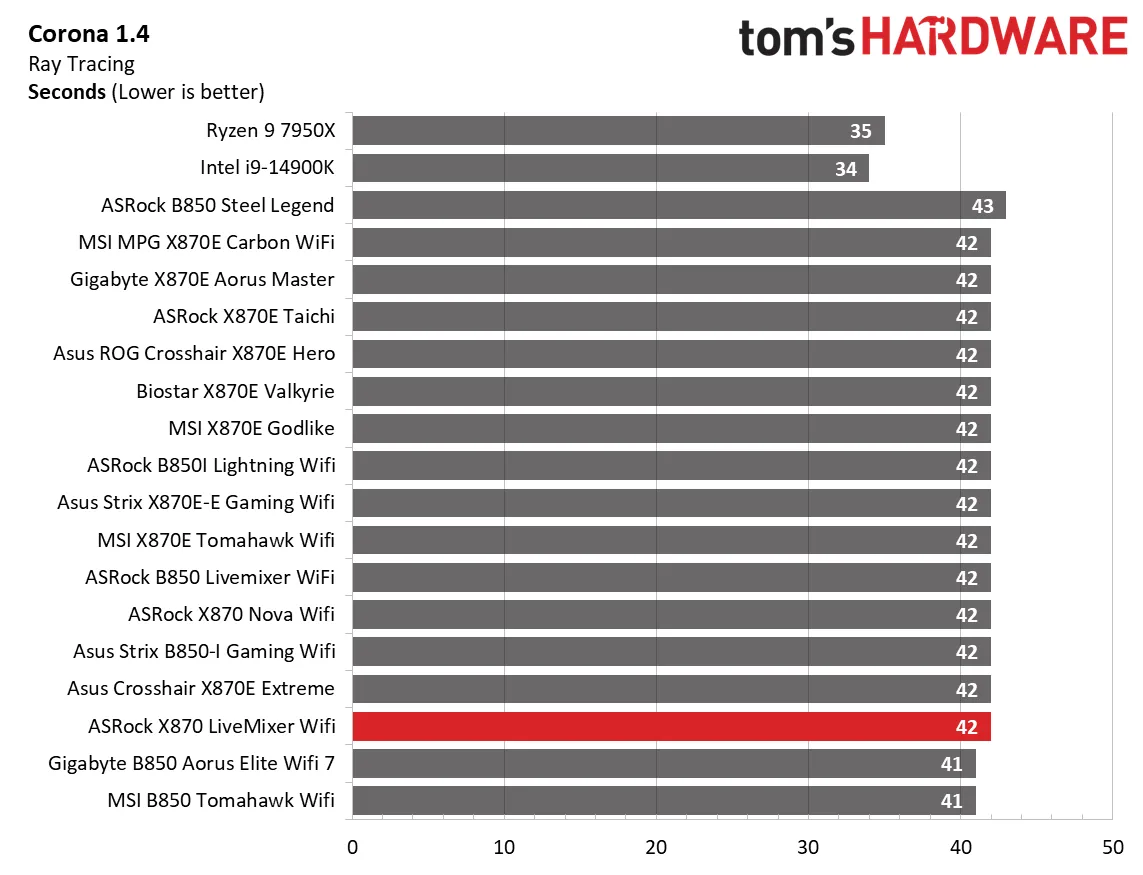

В тестах на время, особенно в Handbrake, LiveMixer показал себя хорошо. Он был немного быстрее среднего, в то время как в LAME и Corona он оказался медленнее, чем в обоих тестах, — но это все равно не бросалось в глаза, если не смотреть на бенчмарки.

1 из 4

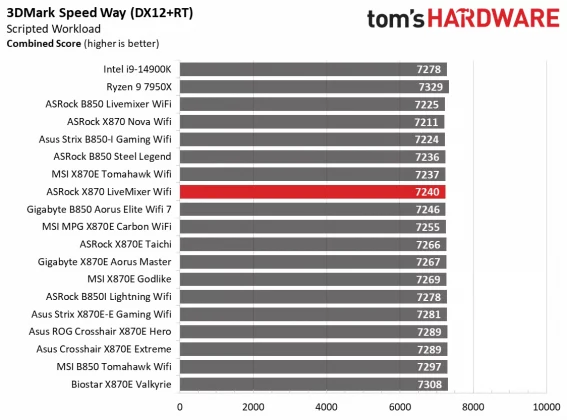

Игровые тесты и 3DMark

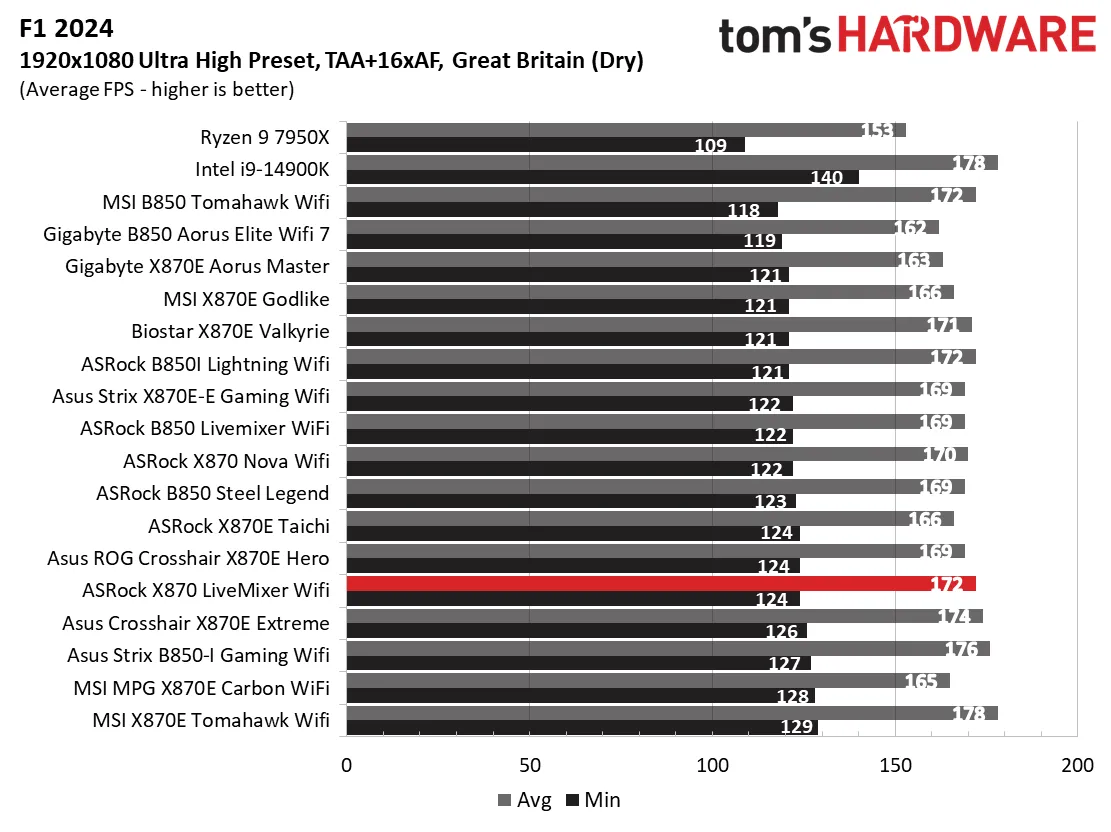

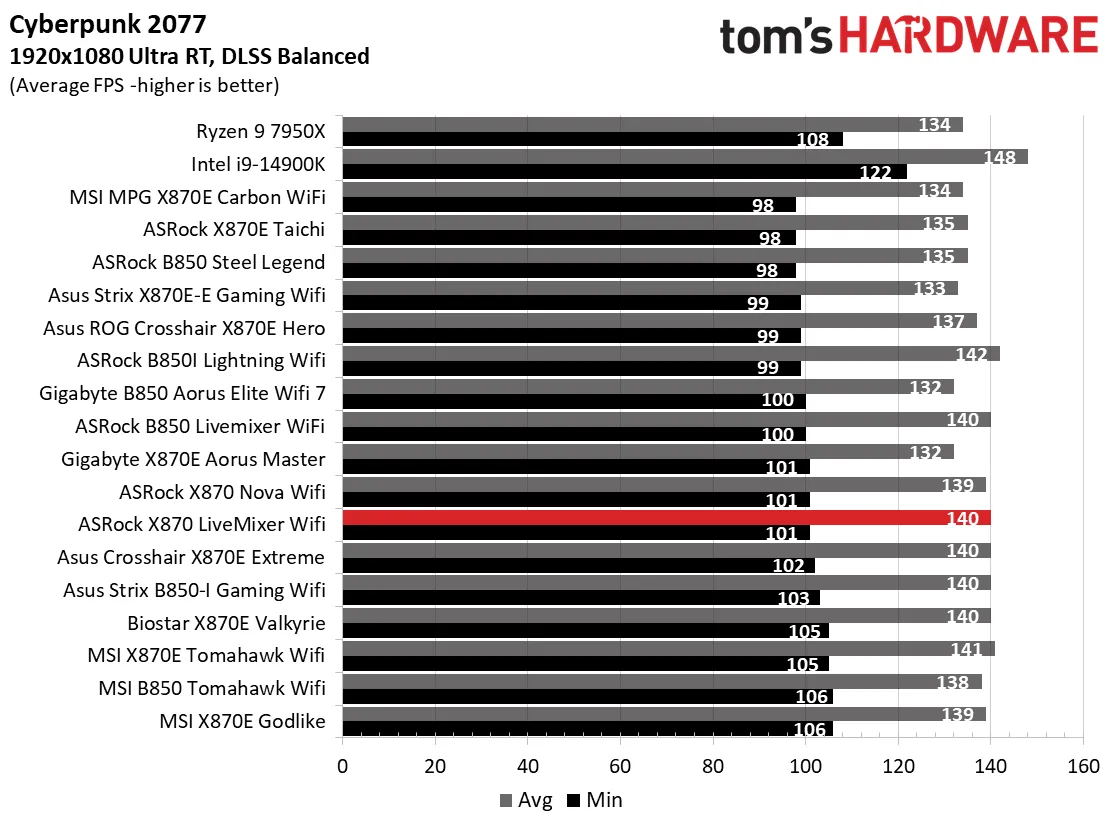

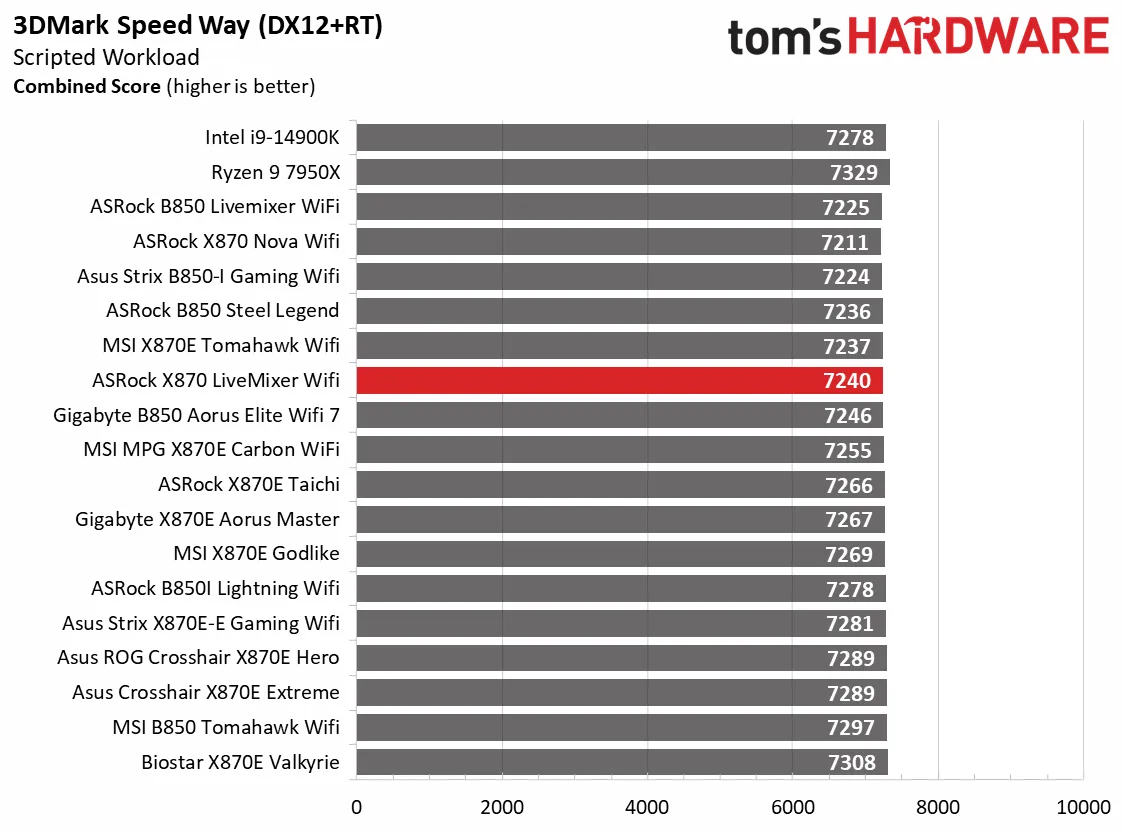

Для игровых тестов мы обновили нашу подборку игр, включив в нее F1 24 и заменив Far Cry 6 на более популярную игру. Обе игры запускаются в разрешении 1920×1080 с предустановкой Ultra. Cyberpunk 2077 использует DLSS, а F1 24 — нативное разрешение без масштабирования. Цель этих настроек — определить, есть ли разница в производительности при наиболее часто используемых параметрах.

1 из 4

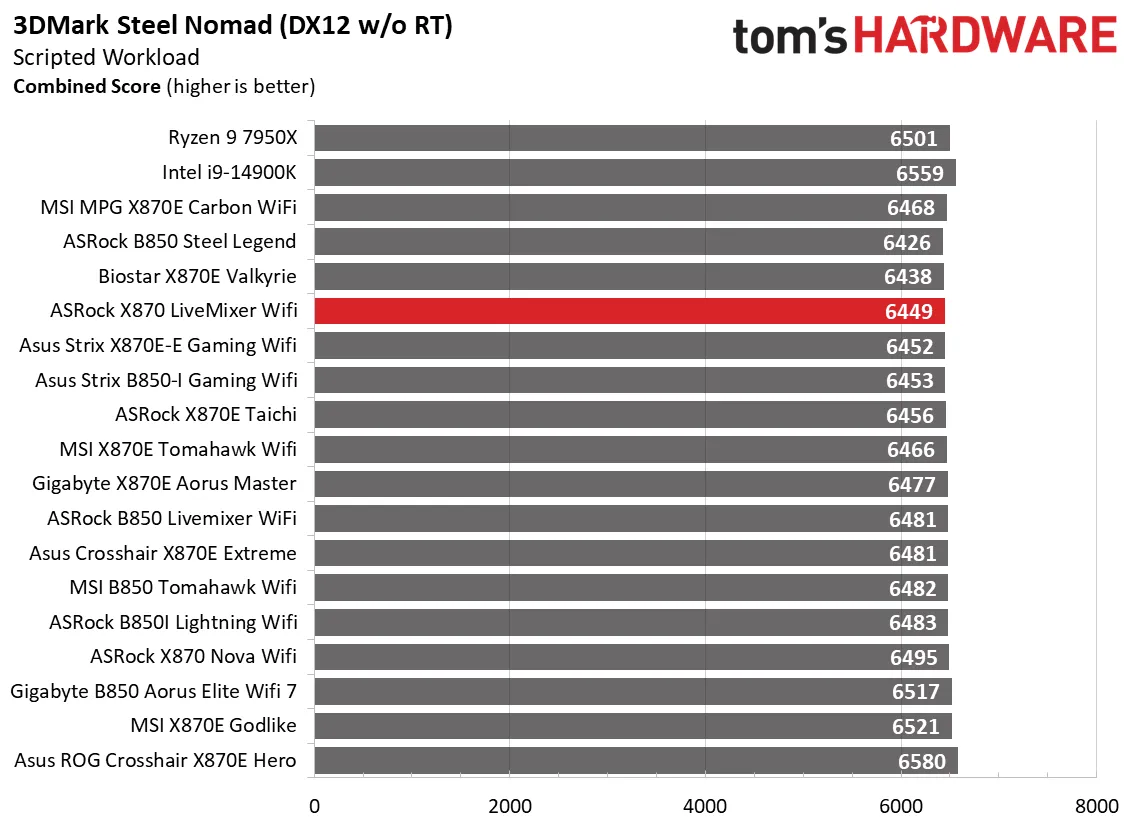

Как и ожидалось, LiveMixer отлично подходит для игр. Хотя результаты в бенчмарке 3DMark оказались чуть ниже среднего, в играх она показала себя хорошо, находясь в числе лидеров. В общем, это высокопроизводительная материнская плата, способная выполнять широкий спектр задач.

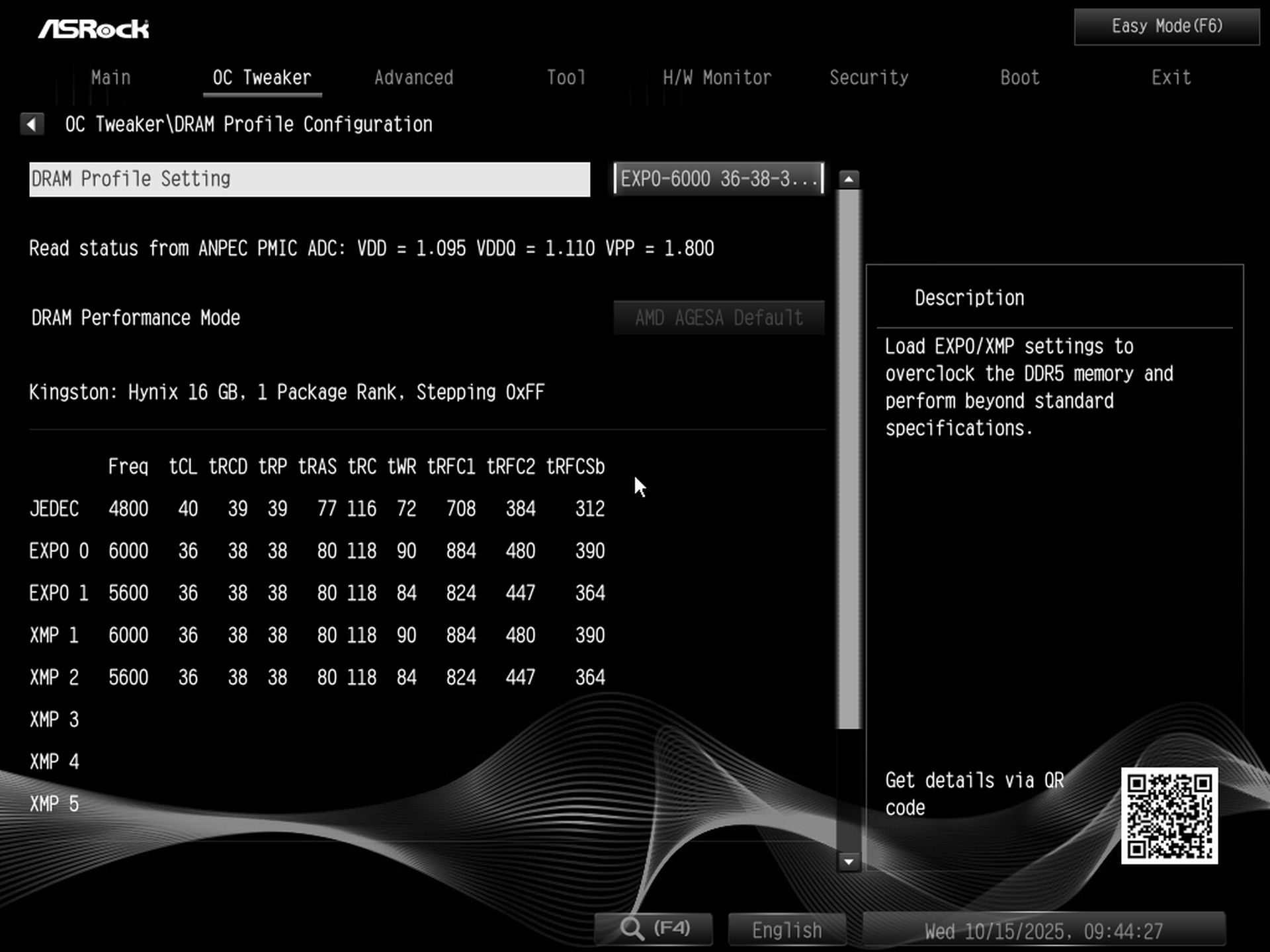

Разгон и совместимость памяти

За последние несколько поколений процессоров возможности разгона сузились, в то время как потенциал «из коробки» увеличился. Это означает, что обычный пользователь может получить максимум от процессора без ручной настройки. Современные материнские платы стали более надежными и легко поддерживают энергоемкие процессоры флагманского класса.

Наш стандартный комплект Kingston DDR5-6000 не заработал, поэтому нам пришлось использовать комплект ADATA DDR5-6000. Комплект DDR5-8000 также не работал, что было ожидаемо, поскольку он находится на пределе возможностей платы. В то же время, комплект DDR5-7200 работал нормально. Для процессоров AMD рекомендуется выбирать память с частотой от 6000 до 6400 МГц с максимально низкими таймингами.

Потребляемая мощность и температура VRM

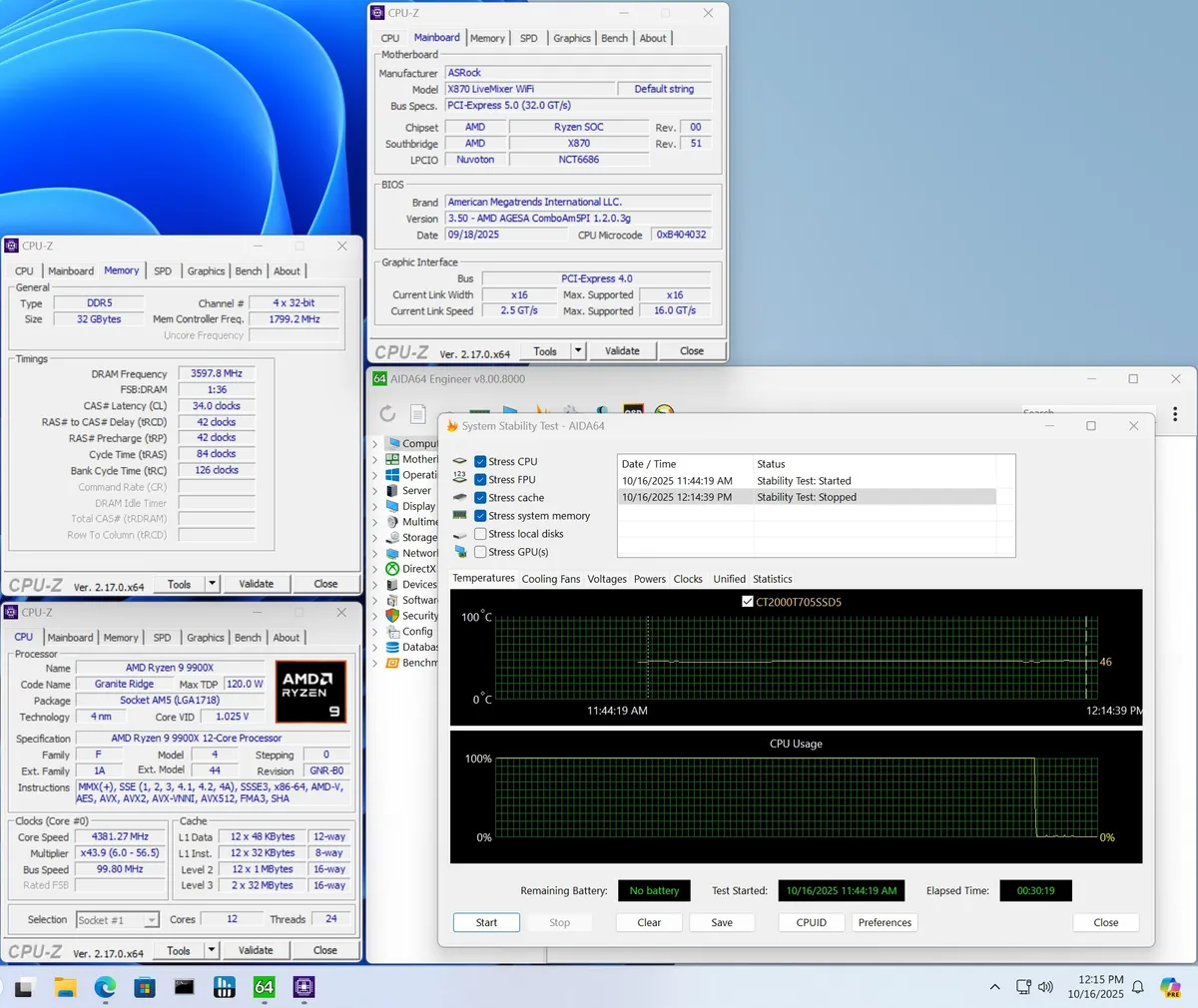

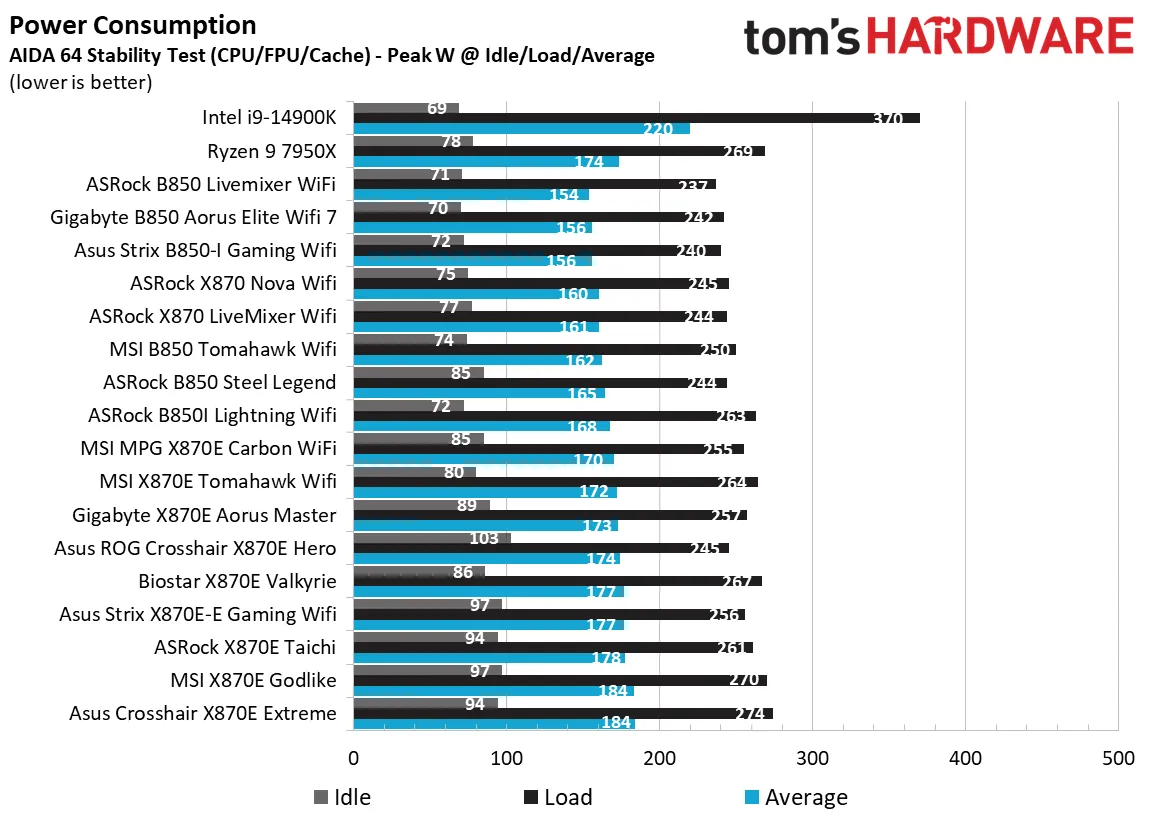

Для тестирования энергопотребления мы использовали тест стабильности системы AIDA64 с включенной функцией стресс-тестирования ЦП, FPU, кэша и памяти. Показания мощности измерялись с помощью измерителя Kill-A-Watt для всего ПК (за исключением монитора).

Энергопотребление процессора Ryzen 9 9990Х относительно низкое по сравнению с 7950Х. В прошлом высокопроизводительные платы потребляли до 300 Вт, но современные системы достигают максимума в 250-270 Вт во время стресс-тестов.

Материнская плата ASRock X870 LiveMixer Wifi показала пиковое потребление 244 Вт и 77 Вт в режиме ожидания, что примерно соответствует средним показателям. Среднее потребление за время тестирования составило 151 Вт.

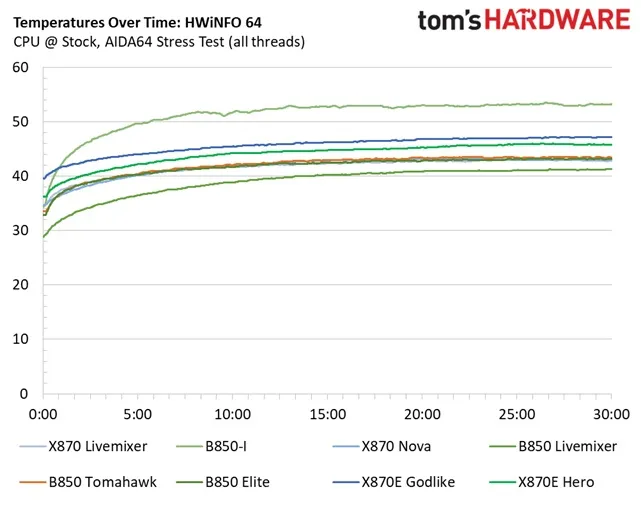

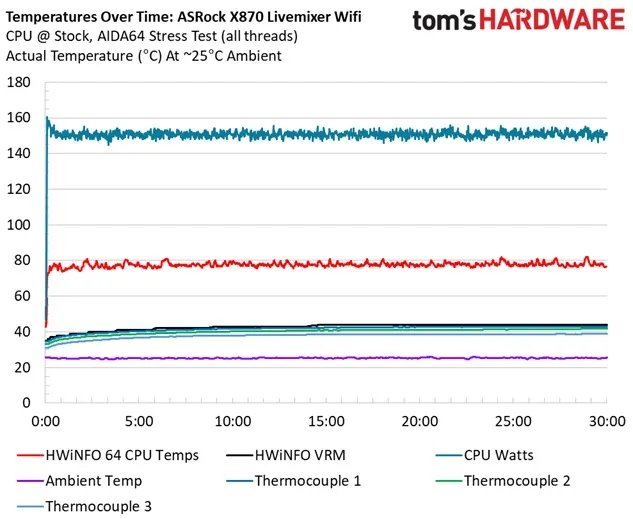

Согласно показаниям датчиков, температура MOSFET-транзисторов LiveMixer достигла 43 градусов Цельсия. Система питания и радиаторы позволили контролировать температуру VRM при нагрузке от процессора в 150 Вт. Даже при включении технологии PBO (Precision Boost Overdrive) запаса мощности должно быть достаточно для более мощных процессоров, таких как Ryzen 9 9950X.

Итог

Материнская плата ASRock X870 LiveMixer Wi-Fi — это готовое решение для создателей контента или тех, кому требуется много возможностей расширения. При цене чуть менее 230 долларов (18,3 тыс. руб.) LiveMixer предлагает наибольшее количество USB-портов: 16 на задней панели и еще девять через разъемы. Также имеются три полноразмерных слота PCIe для расширения, при этом ключевым моментом здесь является правильное расстояние между ними для одновременного использования всех портов.

Мы бы хотели, чтобы у нее был более быстрый Wi-Fi 7 и, возможно, меньшее количество совместно используемых линий, но последнее скорее является ограничением чипсета X870. Я не считаю ни один из этих недостатков критическим, просто это моменты, о которых следует помнить при покупке.
