Обзор мобильного тепловизора Seek Thermal: Теплый прием

На что способен доступный мобильный тепловизор Seek Thermal? Проверим на практике.

Каких только мобильных гаджетов не встретишь, обследуя полки магазинов. Однако многие из них лишь претендуют на звание полезных, по факту не являясь таковыми. Но все же среди общего многообразия встречаются действительно интересные устройства, которые могут помочь в решении ряда непростых задач, нередко встающих перед пользователем. Героя этого обзора можно отнести как раз к разряду таких — речь здесь пойдет о мобильном тепловизоре Seek Thermal, который побывал в нашей тестовой лаборатории. Как показал опрос знакомых, лишь немногие ясно представляют себе для чего же собственно нужен тепловизор и что это такое. Этот класс устройств позволяет в графическом виде получать изображение распределения тепловой энергии поверхности исследуемых объектов. Как правило, такие аппараты применяются в промышленности для выявления тепловых потерь на производстве, в строительстве, а также в военном деле для обнаружения каких либо объектов за счет регистрации излучения в ИК-области спектра.

Обзор мобильного тепловизора Seek Thermal: Теплый прием

Если говорить о промышленных образцах такой техники, то многие из них для визуального контроля оснащаются собственными дисплеями на которые выводится картинка в псевдоцветах, каждому из которых соответствует своя температура (как правило более темные тона соответствуют низкой, а теплые светлые более высокой). Для регистрации в них используются болометрические матрицы на основе тонкопленочных транзисторов. У самых чувствительных образцов для большей точности матрицы охлаждаются азотом, но как правило такие аппараты не являются коммерческими.

Обзор мобильного тепловизора Seek Thermal: Теплый прием

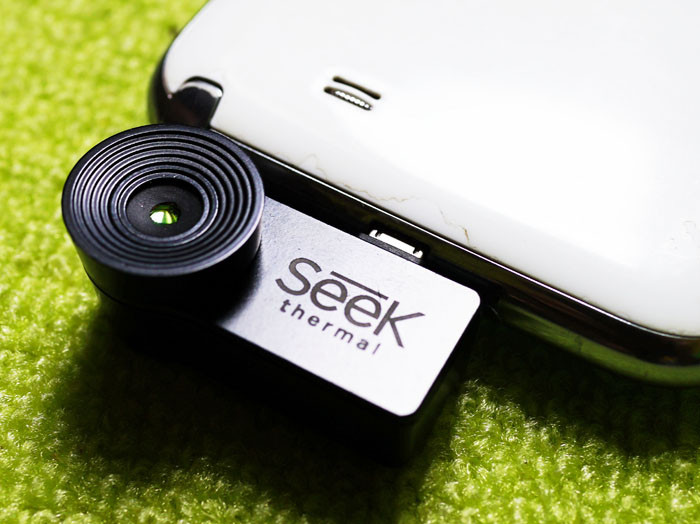

Крепление на Samsung Galaxy Note 2

Промышленные образцы, помимо довольно внушительных размеров, имеют еще один недостаток – высокую стоимость. Однако сравнительно недавно появился компактный класс таких устройств, к которому и принадлежит мобильный тепловизор Seek Thermal. Для регистрации теплового излучения здесь применяется микроболометрическая матрица, обеспечивающая физическое разрешение 206х156 точек. Устройство представляет собой небольшой модуль, который подключается к смартфону через microUSB-интерфейс. А для вывода получаемой картинки используется экран мобильного устройства. Собственого аккумулятора аппарат не имеет, питание он получает также через microUSB-порт смартфона, что довольно ощутимо сказывается на времени жизни от одной зарядки последнего при длительной съемке. Всего выпускаются две версии этого устройства, под самые распространенные мобильные ОС, для Google Android и Apple iOS.

Обзор мобильного тепловизора Seek Thermal: Теплый прием

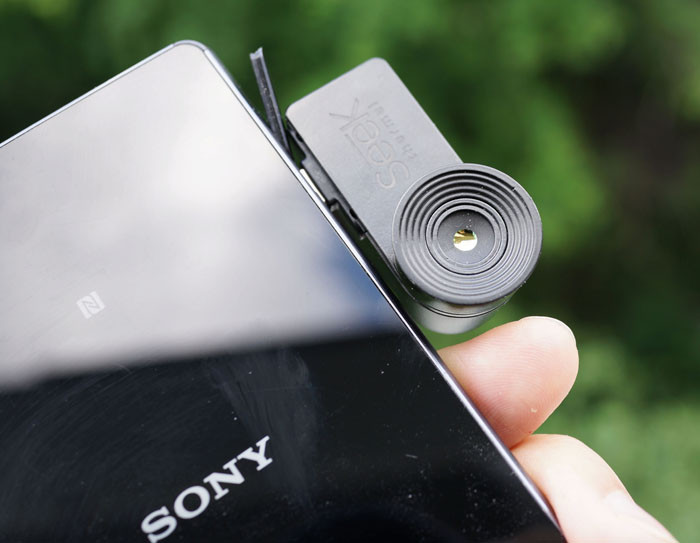

В паре с Sony Xperia Z3

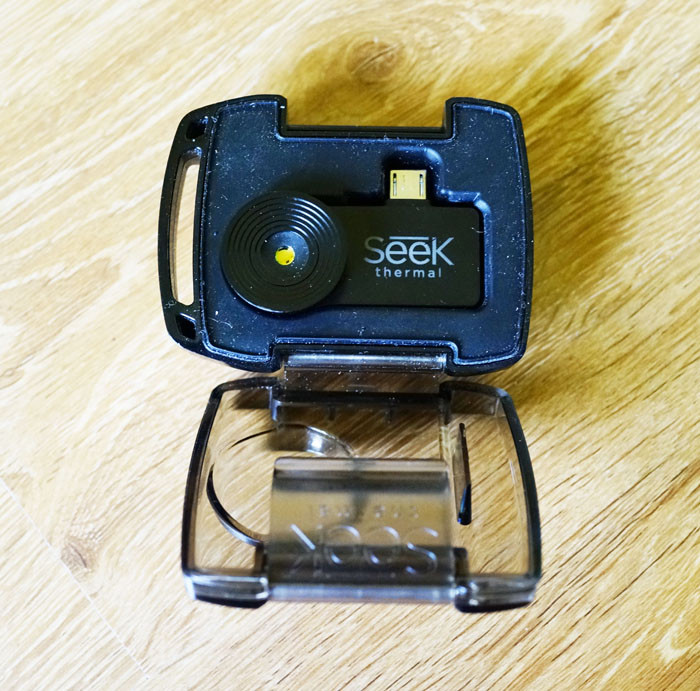

В нашем случае, все что потребовалось сделать при подключении – установить соответствующее фирменное приложение из магазина приложений Googl Play. Интерфейс его довольно простой с небольшим количеством настроек, так что при общении с ним вряд ли возникнут какие либо проблемы. Есть несколько режимов работы – самым интересным и информативным, на мой взгляд, является режим регистрации изображения с отображением минимальной и максимальной температуры в кадре. Чувствительность прибора такова, что он позволяет регистрировать температурные показатели в диапазоне от – 40 до +330 °С. Конечно измерения не так точны как этого бы хотелось, тем не менее они позволяют составить общее представление. Впрочем, это не основная функция этого прибора, главное все-таки показать утечки тепла. Но если нужны более точные дистанционные температурные измерения, лучше воспользоваться пирометром, более подходящим для таких целей. Помимо получения статичного тепловизионного изображения, аппарат позволяет осуществлять и видеосъемку. В комплектацию включен удобный бокс для переноски, а также USB-удлинитель для съемки в труднодоступных местах.

Обзор мобильного тепловизора Seek Thermal: Теплый прием

Честно говоря, меня давно интересовал этот класс устройств, но доступных решений на российском рынке не было и в помине, до недавнего времени. Сейчас же такой аппарат можно вполне свободно купить, не обладая толстым кошельком. Да и, при всем моем уважении к производителю, было некоторое недоверие относительно чувствительности прибора. Все таки, размер у него крайне невелик, однако практические испытания показали, что его показания вполне заслуживают доверия. Штука эта сугубо практичная, и найти устройству применение не составило труда.

Обзор мобильного тепловизора Seek Thermal: Теплый прием

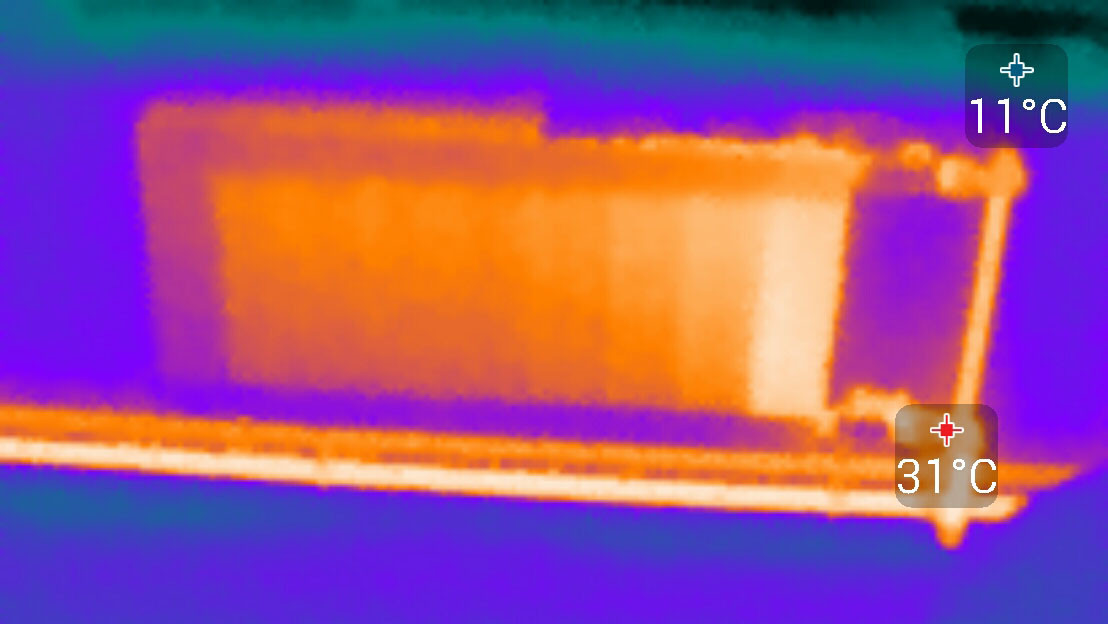

Снимок батареи отопления

Несколько лет назад у меня в доме состоялся ремонт в ходе которого была смонтирована система отопления, но через некоторое время батареи перестали греть помещение, так как должны были бы (несмотря на то что нагревательный котел трудился вовсю). Съемка тепловизором показала, что виной всему термоголовки установленные на батареях. В летнее время они ограничивали подачу нагретой воды и успели закальцинироваться (используемая вода видимо не была соответствующим образом подготовлена), в зимнее же несмотря на открытый вид и видимую работоспособность они перестали выполнять свои функции, что и стало причиной возникшей проблемы.

Обзор мобильного тепловизора Seek Thermal: Теплый прием

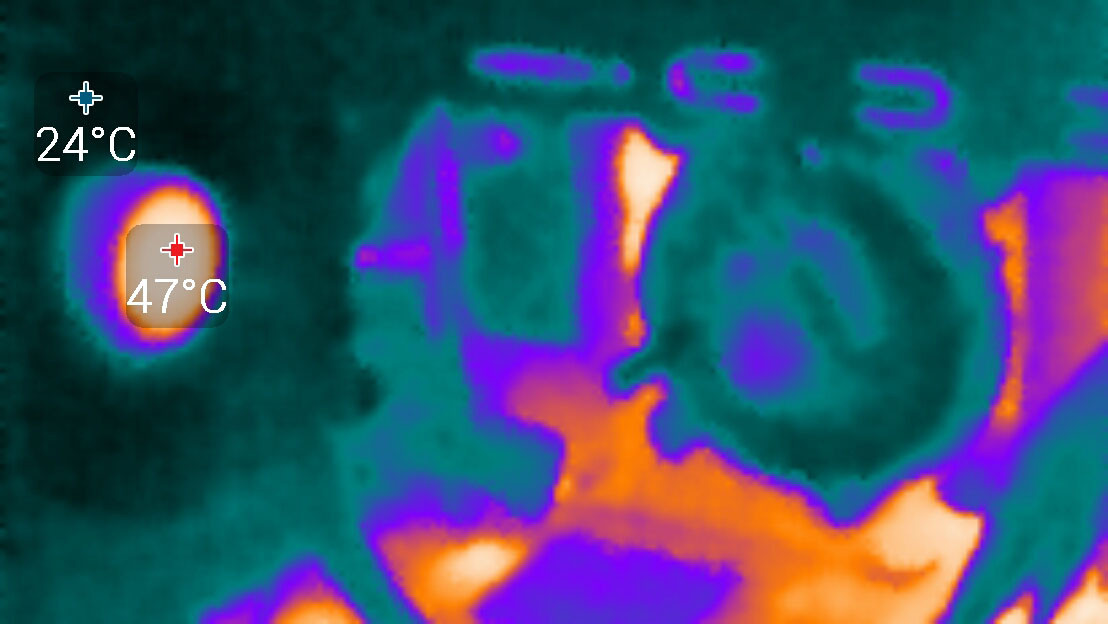

С левой стороны перегретый сердечник вентилятора, работающего на выдув, а справа относительно холодный процессорный кулер

Второй пример – системный блок одного моего знакомого начал периодически издавать щелкающие звуки, по всей видимости один из вентиляторов системы охлаждения (а их в корпусе было установлено пять) начал приходить в негодность. Причем, шум он издавал лишь периодически и выявить проблемный вентилятор было довольно сложно. Однако, тепловизионная съемка показала виновника шумовых эффектов. На полученном фото отчетливо виден перегрев втулки вентилятора. Несколько капель машинного масла на некоторое время решили эту проблему.

Также прибор вполне подходит для обнаружения плохого контакта в электрощитках или греющихся проводов, но при этом проводка для лучшего результата должна быть открытой. Если же они под слоем шпатлевки, или в кабель-канале, нагрев должен быть очень серьезным, чтобы устройство смогло его различить. Из практического, неплохо видно засоры в полипропиленовых трубах. При желании можно найти уйму вариантов использования этого аппарата.

Обзор мобильного тепловизора Seek Thermal: Теплый прием

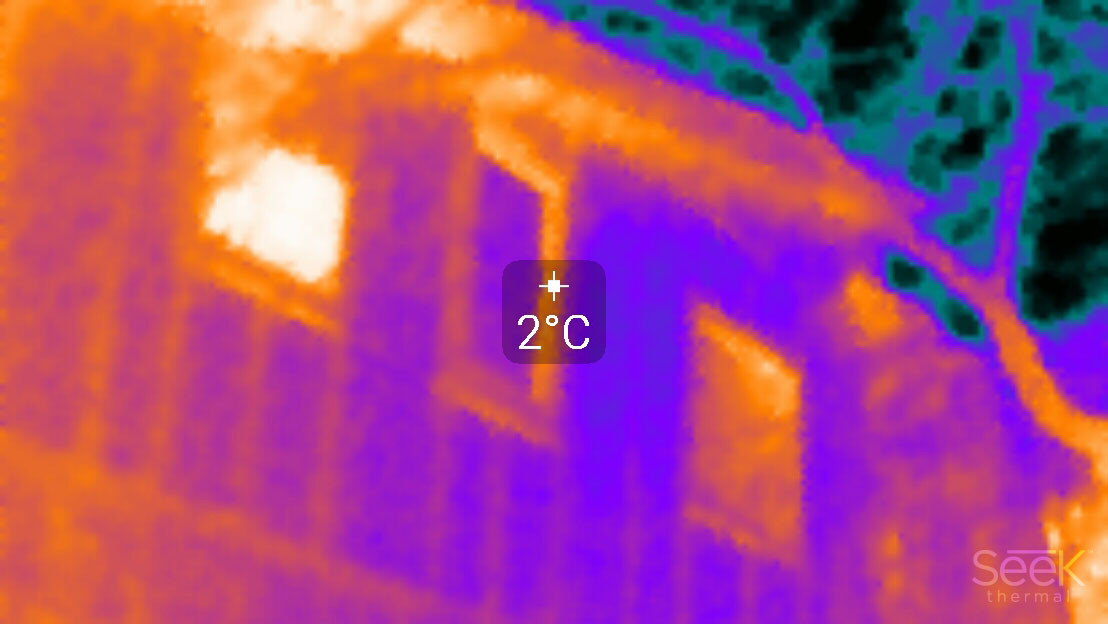

На общем фоне дома хорошо заметно открытое окошко через которое уходит тепло

Обзор мобильного тепловизора Seek Thermal: Теплый прием

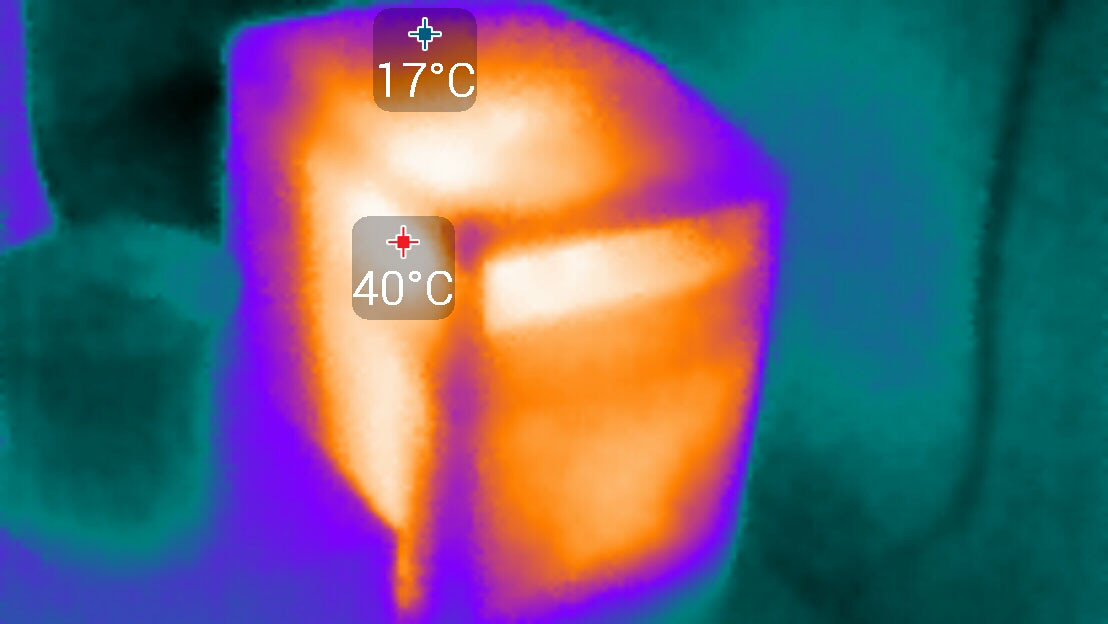

Так выглядит работающий источник бесперебойного питания

Обзор мобильного тепловизора Seek Thermal: Теплый прием

Чайник на плите

А теперь о недостатках. Собственно, их оказалось не так много, и серьезными (с учетом стоимости устройства) их назвать довольно сложно. По моим ощущениям прибору немного не хватает разрешения съемки. И это не слишком проявляется при обследовании крупных объектов, а вот при работе с мелкими более ощутимо.

В ходе испытаний я использовал это устройство с несколькими моделями смартфонов – Samsung Galaxy Note 2 (нижнее расположение USB-разъема) и Sony Xperia Z3 (USB-разъем на левом боку). И если в первом случае ориентация выводимой картинки была правильной и, несмотря на непривычные псевдоцвета, разобраться, что же выводится с камеры не составляло труда, то во втором аппарат приходилось вертеть и догадываться как же правильно повернуть его, чтобы получить адекватную картинку.

В целом устройство Seek Thermal получилось вполне удачным и практичным, и несомненно заслуживает внимания тех, кому в работе или домашнем хозяйстве приходится сталкиваться с задачами в которых способен помочь тепловизионный контроль..

Цена: 25 900 руб.

Оценка: 4

Редакция выражает благодарность компании Даджет за предоставленное для обзора оборудование.
